BEDIENUNGSANLEITUNG Triflex HS19 MIELE

Sicherheitshinweise und Warnungen 5

Gerätebeschreibung 14

Ihr Beitrag zum Umweltschutz 16

Abbildungsverweise 17

Aufstellen und Anschlieben 17

Staubsauger zusammen 17

Comfort-Handgriff aufstecken 17

PowerUnit und Saugrohr verbinden 17

Akku einsetzen 18

1. Elektrobürste anschließen 183

Allgemeine Hinweise zum Akku 18

Akku laden (ohne Wandmontage) 18

Akku laden (mit Wandmontage) 19

Wandmontage 19

Montageplattebefestigen 19

Ladekabel in Wandhalterung befestigen 19

Zubehörhalter aufstecken (bei Bedarf) 19

Wandhalterung aufstecken 19

Anzeige Akku-Ladezustand (beim Laden) 20

Anzeige Akku-Ladezustand (bei Gebrauch) 20

Verwendung des mitgelieferten Zubehörs 20

Elektrobürste Multi Floor XXL 21

Handelektrobürste Electro Compact 21

Zusatzakku und Akku-Ladeschale 21

Gebrauch 21

Ein- und Ausschalten 21

Saugleistung wahlen 22

Arbeitsbereich ausleuchten 22

Abstellfungtion fur kurze Saugpausen 22

Wartung 22

Staubbehalter leeren 22

Feinstaubfilter reinigen 23

Vorfilter reinigen 23

Staubbehalter reinigen 24

Elektrobürste/Handelektrobürste reinigen 24

Akku austauschen 25

Was tun, wenn 26

Fehlermeldungen 28

Pflege 29

Kundendienst 29

Kontakt bei Störungen 29

Garantie 29

Nachkaufbares Zubehor 29

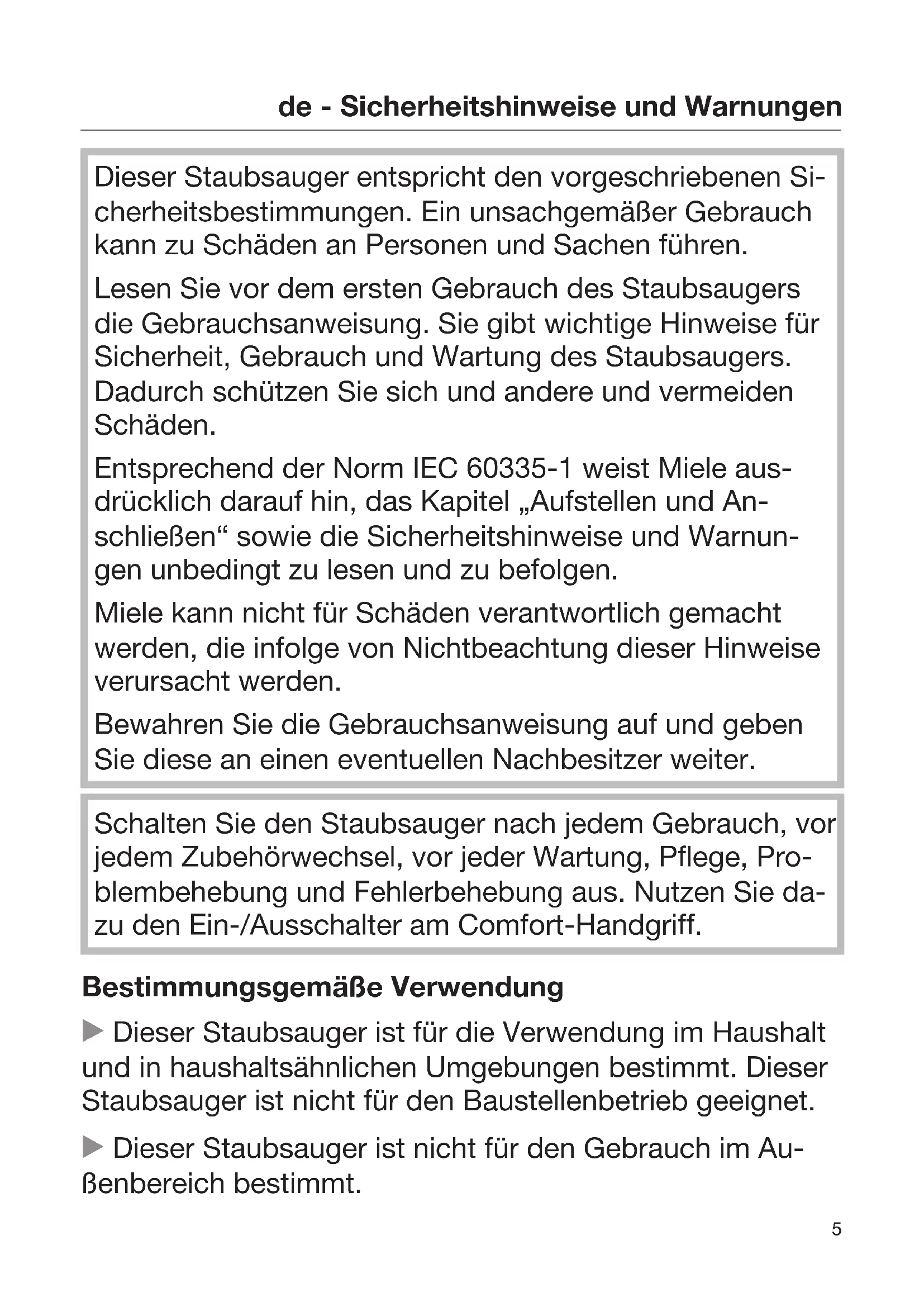

Dieser Staubsauger entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßiger Gebrauch kann zu Schäden an Personen und Sachen führen.

Lesen Sie vor dem ersten Gebrauch des Staubsaugers die Gebrauchsanweisung. Sie gibt wichtige Hinweise für Sicherheit, Gebrauch und Wartung des Staubsaugers. Dadurch schützen Sie sich und andere und vermeiden Schäden.

Entsprechend der Norm IEC 60335-1 weist Miele ausdrücklich darauf auf hin, das Kapitel „Aufstellen und Anschreiben“ sowie die Sicherheitshinweise und Warnungen unbedingt zulesen und zu befolgen.

Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchsanweisung auf und geben Sie diese an einen eventuellen Nachbesitzer weiter.

Schalten Sie den Staubsauger nach jedem Gebrauch, vor jeder Zubehörwechsel, vor jeder Wartung, Pflege, Problembehebung und Fehlerbehebung aus. Nutzen Sie dazu den Ein-/Ausschalter am Comfort-Handgriff.

Bestimmungsgemäß Verwendung

Dieser Staubsauger ist für die Verwendung im Haushalt und in haushaltsächlichen Umgebungen bestimmt. Diese Staubsauger ist nicht für den Baustellenbetrieb geeignet.
Dieser Staubsauger ist nicht für den Gebrauch im Außenbereich bestimmt.

Dieser Staubsauger ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.
Dieser Staubsauger ist für die Verwendung bis zu einer Höhe von 4.000 m über dem Meeresspiegel bestimmt.
Benutzen Sie den Staubsauger ausschließlich zum Aufsaugen von trockenem Sauggut. Menschen und Tiere dürfen Sie nicht absaugen. Alle anderen Anwendungsarten, Umbauten und Veränderungen sind unzulässig.
Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Staubsauger sich zu bedieren, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Die Verpackung schützt den Staubsauger vor Transportschäden. Wir empfehlen, die Verpackung für Transportzwecke aufzubewahren.

Kinder im Haushalt

▶ Kinder unter 8 Jahren mussen vom Staubsauger fernenhalten werden, es sei dess, sie werden ständig beaufsichtigt.
▶ Kinder ab 8 Jahren dürfen den Staubsauger nur ohne Aufsicht bedieren, wenn ihren der Staubsauger so erklärt wurde, dass sieihn safer bedieren konnen. Kinder mussen mögliche Gefahren einer falschen Bedienung erkennen und verstehen konnen.

▶ Kinder dürfen den Staubsauger nicht ohne Aufsicht rei-nigen oder warten.
Beaufsichtigen Sie Kinder, die sich in der Höhe des Staubsaugers aufhalten. Lassen Sie Kinder niemals mit dem Staubsauger speilen.
Erstickungsgefahr. Kinder können sich beim Spieler in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopfziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.

Technische Sicherheit

Der Staubsauger wird mit 25,2 V betrieben.

Erist ein Gerät der Schutzklasse III.

Er ist ein Gerät, bei dem der Schutz gegen elektrischen Schlag durch Anschluss an Sicherheitskleinspannung gegeben ist und in dem Spannungen, dieHigher als Sicherheitskleinspannung sind, nicht erzeugt werden. Die Ladung des Staubsaugers erfolgt über ein Ladegerät der Schutzklasse II.

Kontrollieren Sie den Staubsauger und alle Zubehörteile vor der Benutzung auf sightbare Schäden. Nehmen Sie einen beschädigten Staubsauger nicht in Betrieb.
Vergleichen Sie die Anschlussdaten auf dem Typenschild des Ladegerätes (Netzspannung und Frequenz) mit denen des Versorgungsnetzes. Diese Daten müssen unbedingt übereinstimmen. Das Ladegerät ist ohne Änderung geeignet für 50 Hz und 60 Hz.

Die Netzsteckdose muss über eine Sicherung 16 A oder 10 A träge abgesichert sein.
Die Miele Elektrobürste Multi Floor XXL und die Miele Handelektrobürste Electro Compact (je nach Modell) sind motorisch angetriebene Zusatzgeräte, speziell für diesen Miele Staubsauger. Das Betreiben des Staubsaugers mit einer anderen Miele Elektrobürste/Handelektrobürste oder einer Elektrobürste/Handelektrobürste eines anderen Herstellers ist aus Sicherheitsgründen nicht erlaubt.
Lagern Sie den Staubsauger bei einer Umgebungstemperatur von 0^ bis 45^ .
▶ Eine Reparatur des Staubsaugers während der Garantiezeitarf nur von einem von Miele autorisierten Kundenstausgeführrt werden, da sonst bei nachfolgenden Schäden kein Garantieanspruch besteht.
Lassen Sie Reparaturen nur von einer von Miele autorisierten Fachkraft ausführren. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Sicherheitsanforderungen erfüllen. Defekte Bauteile)dürfen nur gegen Originalersatzteile ausgetauscht werden.

Reinigung

Tauchen Sie den Staubsauger und die Zubehörteile niemals in Wasser.

Die Elektrobürste/Handelektrobürste (je nach Modell), die PowerUnit, das Saugrohr und der Comfort-Handgriff enthalten elektrische Leitungen. Die Steckkontakte dürfen nicht mit Wasser in Berührung kommt - eine feuchte Reinigung dieser Teile ist deshalb nicht erlaubt.

Reinigen Sie den Staubsauger und die Zubehörteile nur trocken oder mit einem leicht feuchten Tuch. Ausnahme:

• Staubbehälter: Leeren Sie den Staubbehälter und entnehmen Sie den Vorfilter. Reinigen Sie den Staubbehälter nur mit Wasser und mildem Spülmittel. Trocknen Sie den Staubbehälter anschließend sorgfällig ab. Setzen Sie den Vorfilter wieder ein.

Sachgemäßer Gebrauch

Benutzen Sie den Staubsauger nicht ohne Staubbehalter, Vorfilter, Feinstaubfilter und Motorschutzfilter.
Saugen Sie keine brennenden oder gluhenden Gegenstände, wie z. B. Zigaretten oder scheinbar erloschene Asche oder Kohle, auf.
Saugen Sie keine Flüssigkeiten und keinen feuchten Schmutz auf. Lassen Sie feucht gereinigte oder schampunierte Teppiche und Teppichböden vor dem Absaugen vollständig trocknen.
Saugen Sie keinen Tonerstaub auf. Toner, der z. B. bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfällig sein.

Saugen Sie keine leicht entflammbaren oder explosiven Stoffe oder Gase auf und saugen Sie nicht an Orten, an denen solche Stoffe gelagert sind.
Fassen Sie nicht in die laufende Bürstenwalze der Elektrobürste/Handelektrobürste (je nach Modell).
Saugen Sie mit der Elektrobürste/Handelektrobürste (je nach Modell) nicht in Kopfnähe.
Vermeiden Sie, mit dem Saugstrom in Kopfnähe zukommen.

Zubehör

▶ Verwenden Sie nur Zubehör mit dem „ORIGINAL Miele“-Logo auf der Verpackung. Nur dazu kann der Hersteller die Sicherheit gewährleisten.

Sicherheitshinweise und Warnungen für Akku AP01, Ladegerät LG01, Ladeschale LS03 (je nach Modell)

Kinder im Haushalt

Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Ladegerät LG01/die Ladeschale LS03 sicher zu bedieren, dürfen diesen Staubsauger nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Der Akku AP01 darf nicht in Kinderhände gelangen.

Kinder mussen von dem Ladegerät LG01 und der Ladeschale LS03 ferngehalten werden, es sei dess, sie werden ständig beaufsichtigt.

Technische Sicherheit

Der Akku AP01, das Ladegerät LG01 und die Ladeschäle LS03 sind für diesen Miele Staubsauger HS19 zu verwenden. Das Betreiben theses Staubsaugers mit einem Akku, einem Ladegerät oder einer Ladeschale eines anderen Herstellers ist aus Sicherheitsgründen nicht erlaubt.
Benutzen Sie zum Laden des Akkus AP01 nur das mitgelieferte Ladegerät LG01/xx oder die mitgelieferte Ladeschale LS03/xx.

xx steht für 01, 02, 03 oder 04 und damit für die Ländervariate Ihres Ladegerätes LG01 und ihrer Ladeschale LS03:

XX
01 AT, BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IN, IT, KR, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA
02 AE, GB, HK, IE, MY, SG
03 CA, JP, MX, US
04 AU, CN, NZ

Beider Verwendung eines Netzsteckeradapters muss dieser fur den dauerhaften Betrieb zugelassen sein.
Der zuverlässige und sichere Betrieb these Staubsaugers ist nur dann gewährleistet, wenn das Ladegerät LG01/ die Ladeschale LS03 am öffentlichen Stromnetz angeschlossen ist.
Laden Sie den Staubsauger bei einer Umgebungstemperatur von 0^ bis 45^ .

Verwenden Sie den Akku AP01 auf keinen Fall weiter, wenn Sie bemerken, dass von ihm ein ungewöhnlicher Geruch ausgeht, Flüssigkeit austritt, er sich stark erhitzt oder dass er sich verfürt oder veriformt. Der Akku AP01 ist umgehend zu entsorgen (siehe Sicherheitshinweis „Entsorgung des Akkus AP01" am Ende thesees Kapitels und Kapitel „Ihr Beitrag zum Umweltschutz", Abschnitt „Rückgabe von Altbatterien und Altakkus").
Akkus konnen auslaufen. Vermeiden Sie Augen- und Hautkontakt mit der atzenden Flüssigkeit. Bei Kontakt mit Wasser ausspulen und medizinische Hilfe in Anspruchephemen.
Kontaktieren Sie den Kundendienst, bevor Sie den Akku AP01 versenden.

Sachgemäßer Gebrauch

Lassen Sie den Akku AP01 nicht fallen und werfen Sieihn nicht. Ein beschädigter Akku AP01 darf aus Sicherheitsgründen nicht weiter benutzt werden.
Bringen Sie den Akku AP01 nicht in Kontakt mit offenem Feuer oder sonstigen Wärmequellen. Erhitzen Sie den Akku AP01 nicht. Setzen Sieihn nicht direkter Sonneneinstrahlung aus.
▶ Nehmen Sie den Akku AP01 nicht auseinander.
Verursachen Sie keinen Kurzschluss des Akkus AP01, indem Sie die Kontakte versehentlich oder absichtlich brücken.

Bringen Sie den Akku AP01 nicht mit Flüssigkeit in Berührung.

Entsorgung des Akkus AP01: Entnahmen Sie dem Staubsauger den Akku AP01. Isolieren Sie metallene Kontakte durch Abkleben mit Klebeband, um Kurzschlüsse zu vermeiden. Entsorgen Sie den Akku AP01 über dasCOMMUNALE Sammelsystem. Werfen Sie den Akku AP01 nicht in den Hausmüll.

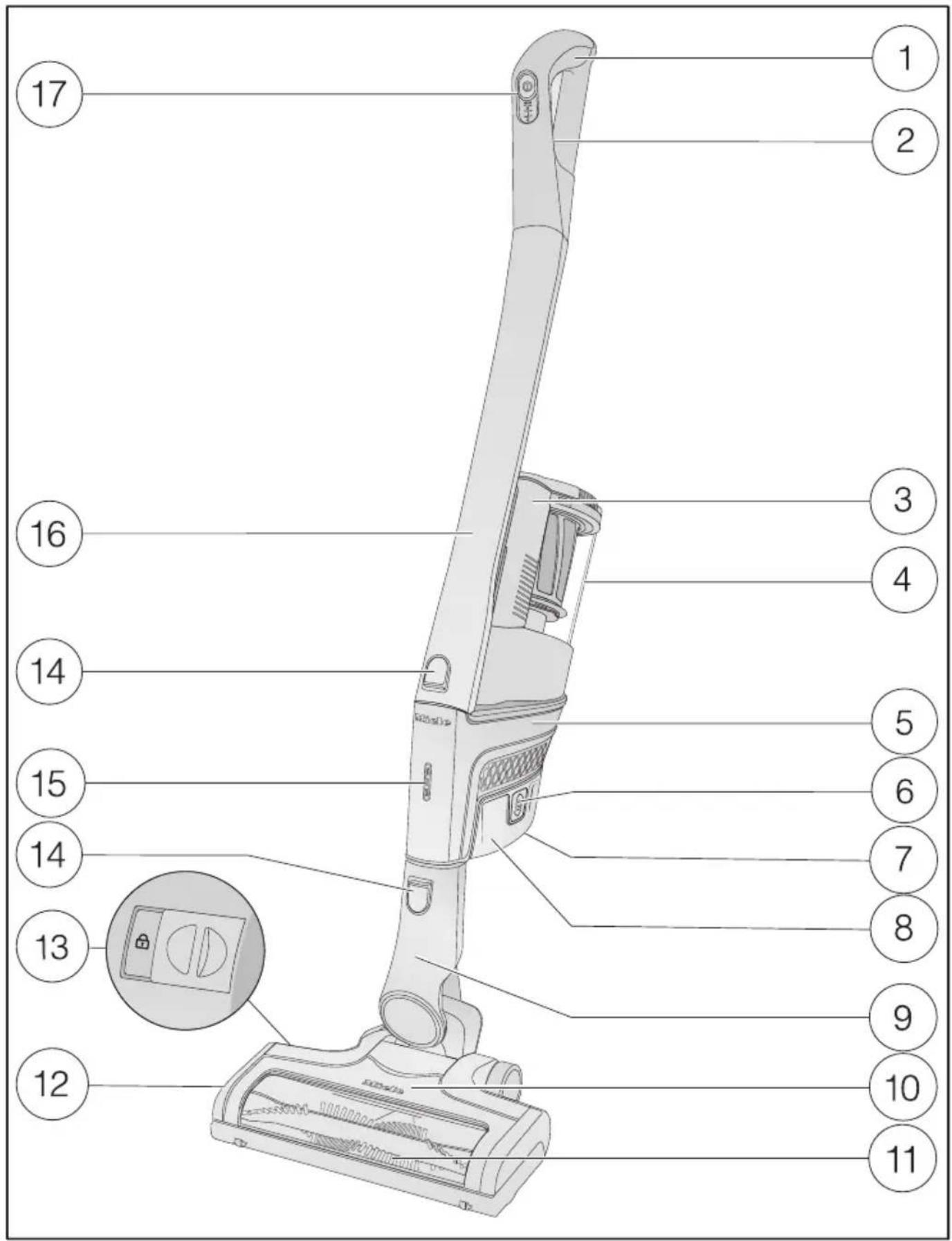

de - Gerätebeschreibung

① Comfort-Handgriff
② Entriegelungstaste für Comfort-Handgriff (an der Rückseite)
③ Griff des Staubbehalters
(4) Staubbehälter mit Vorfilter, Feinstaubfilter und Motorschutzfilter
⑤ PowerUnit mit Anschluss fur Akku und Stutzen fur Comfort-Handgriff, Saugrohr, Elektrobürste und Staubbehälter
⑥ Entriegelungstasten für Akku (an beiden Seiten des Akkus)
⑦ Ladebuchse (an der Unterseite des Akkus)
⑧ Li-Ion Akku AP01
⑨ Anschlussstutzen
10 Elektrobürste Multi Floor XXL (je nach Modell mit Beleuchtung BrillantLight)
(1) Herausnehmbare Bürstenwalze
⑫ Klappe
⑬ Entriebelung zur Entnahme der Bürstenwalze
⑭ Entriegelungstasten
15 Anzeige Akku-Ladezustand
⑥ Saugrohr
⑦ Ein-/Ausschalter mit Saugleistungswahler

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesellschaften ausgewählt und deshalb recy-celbar.

Das Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Entnehmen Sie vor der Entsorgung des Staubsaugers den Feinstaubfilter und geben Sie den Feinstaubfilter in den Hausmull.

Elektro- und Elektronikgeräte enthalten vielfach wertvolle Materialien. Sie enthalten auch bestimmte Stoffe, Gemische und Bauteile, die für ihre Funktion und Sicherheit notwendig waren. Im Hausmüll sowie bei nicht sachgemäßer Behandlung konnen sie der menschlichen Gesundheit und der Umwelt schaden. Geben Sie ihren Staubsauger deshalb auf keinen Fall in den Hausmüll.

Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Handler oder Miele. Sorgen Sie davon, dass Ihr Staubsauger bis zum Abtransport kindersicher aufbewahrt wird.

Rückgabe von Altbatterien und Altakkus

Elektro- und Elektronikgeräte enthalten vielfach Batterien und Akkus, die auch nach dem Gebrauch nicht in den Hausmull)dürfen. Sie sind gesetzlich verpflichtet, nicht vom Staubsauger fest umschlossene Altbatterien und Altakkus zu entnahmen und zu einer geeigneten Sammelstelle (z.B.Handelsgeschäft) zu bringen, wo sie unentgeltlich abgegeben werden konnen. Batterien und Akkus enthalten möglicherweise Stoffe, die der menschlichen Gesundheit und der Umwelt schaden konnen.

Die Kennzeichnung der Batterie oder des Akkus gibt weitere Hinweise. Die durchgestrichene Mülltonne bedeutet, dass Sie die Batterien und Akkus auf keinen Fall in den Hausmüll werfen dürfen. Ist die durchgestrichene Mülltonne mit einem oder mehreren der aufgeführten chemischen Zeichen gekennzeichnet, enthalten diese Blei (Pb), Cadmium (Cd) und/oder Quecksilber (Hg).

Altbatterien und Altakkus enthalten wichtige Rohstoffe und konnen wiederverwertet werden. Die getrennte Sammlung von Altbatterien und Altakkus erleichtert die Behandlung und das Recycling.

Abbildungsverweise

Die in den Kapiteln angegebenen Abbildungen finden Sie auf den Ausklappeiten am Ende dieser Gebrauchsanweisung.

Aufstellen und Anschlieben

Staubsauger zusammensetzen (Abb. 01 + 02)

Sie haben 2 Möglichkeiten, den Staub-sauger komplett zusammenzusetzen.

• Setzen Sie das Saugrohr oberhalb oder unterhalb der PowerUnit ein.

Vorteile der PowerUnit unter am Staubsauger:

• sichere Abstellfungtion möglich (siehe Kapitel „Gebrauch“, Abschnitt „Betrieb unterbrechen")
• Ergonomie (Entlastung des Handgelenkes)
  -comfortable Reinigung groBer Flachen

Vorteile der PowerUnit oben am Staubsauger:

-comfortable Reinigung unter flachen Mobeln
- schnelle Entnahme der PowerUnit möglich

PowerUnit Solo

Für das schelle und gezielte Aufsau-gen von Krümeln oder Fusseln eignet sich die PowerUnit ohne Saugrohr und Elektrobürste.

Tipp: Dieser Aufbau eignet sich besonders für den Einsatz des dreiteiligigen Zubehörs (siehe Kapitel „Verwendung des mitgelieferten Zubehörs").

Comfort-Handgriff aufstecken (Abb. 03 + 04)

Abhängig von dem gewählten Aufbau Ihres Staubsaugers konnen Sie den Comfort-Handgriff auf das Saugrohr oder auf die PowerUnit stecken.

• Stecken Sie den Comfort-Handgriff von oben auf den Stutzen des Saugrohres, bis der Comfort-Handgriff deutlich einrastet (linker Bildausschnitt).
  Fuhren Sie den Comfort-Handgriff entlang der Führung am Griff des Staubbehalters von oben auf den Stutzen der PowerUnit, bis der Comfort-Handgriff deutlich einrastet (rechte Bildausschnitt).
  Schalten Sie den Staubsauger mit dem Ein-/Ausschalter an der Vorder-seite des Comfort-Handgriffes aus, wenn Sie die Teile voneinander trennen möchten.
  Drücken Sie die Entriegelungstaste und entnehmer Sie den Comfort-Handgriff nach oben.

PowerUnit und Saugrohr verbinden (Abb. 05 + 06)

Abhängig von dem gewählten Aufbau Ihres Staubsaugers befindet sich das Saugrohr oberhalb oder unterhalb der PowerUnit.

Führn Sie das Saugrohr entlang der Führung am Griff des Staubbehalters von oben auf den Stutzen der PowerUnit, bis das Saugrohr deutlich einrastet (linker Bildausschnitt).

• Stecken Sie den Stutzen der PowerUnit von oben in das Saugrohr, bis der Stutzen deutlich einrastet (rechte Bildausschnitt).
• Drücken Sie die Entriegelungstaste, wenn Sie die Teile voneinander trennen möchten.

Akku einsetzen (Abb. 07, 08 + 09)

Entfernen Sie den Aufkleber vom Akku.
- Schieben Sie den Akku entlang der Führungen bis zum deutlichen Einrasten in die PowerUnit.
- Drücken Sie die beiden Entriege-lungstasten seitlich am Akku, wenn Sie die Teile voneinander trennen möchten, und enthalten Sie den Akku.

Elektrobürste anschließen (Abb. 10)

Abhängig von dem gewählten Aufbau Ihres Staubsaugers stecken Sie den Stutzen der PowerUnit oder den Stutzen des Saugrohres in die Elektrobürste.

• Stecken Sie den Stutzen positioniert von oben in die Elektrobürste, bis der Stutzen deutlich einrastet.
• Drücken Sie die Entriegelungstaste an der Elektrobürste, wenn Sie die Teile voneinander trennen möchten, undziehen Sie den Stutzen aus der Elektrobürste (Abb. 06).

Allgemeine Hinweise zum Akku

Der Akku ist im Auslieferzustand nicht vollständig geladen.

Laden Sie den Akku vor dem ersten Gebrauch vollständig. Planen Sie dazu ca. 4 Stunden ein.

Führn Sie diesen erste Laden unbedingt in der PowerUnit durch, um die maximale Leistung des Akkus zu aktivieren.

Wenn der Akku voll geladen ist, schaltet sich die Anzeige Akku-Ladezustand nach 10 Minuten aus, um Energie zu sparen.

Sie können bis zu 14 Minuten saugen, wenn Sie den komplett zusammengesetzten Staubsauger nutzen und die höchste Leistungsstufe wahlen.

Wenn Sie jedoch die PowerUnit Solo nutzen und die niedrigste Leistungsstufe wahlen, können Sie bis zu 60 Minuten saugen.

Akku laden (ohne Wandmontage) (Abb. 11)

Sie können den Staubsauger stehend lagern und den Akku direkt laden.

• Stecken Sie die PowerUnit in die Elektrobürste, um einen sicheren Stand des Staubsaugers zu gewährleisten.
  Schwenken Sie den Staubsauger nach vorne, bis der Anschlussstutzender Elektrobürste deutlich einrastet.
• Stecken Sie den Ladstecker des beiliegenden Ladekabels in die Ladebuchse an der Unterseite des Akkus.
• Stecken Sie das Ladegerät in eine Netzsteckdose.

Der Ladevorgang beginnt.

Lesen Sie im Abschnitt „Anzeige Akku-Ladezustand" weiter.

Akku laden (mit Wandmontage) (Abb. 12 + 13)

Sie haben 2 Möglichkeiten, den Staubsauger in der mitgelieferten Wandhalterung zu lagern und zu laden.

Für die Wandmontage benötigen Sie einen geeigneten Standort in der Nähe einer freien Netzsteckdose.

Wandmontage (Abb. 14 + 15)

An der Rückseite der mitgelieferten Wandhalterung ist eine Montageplatte mit Schraubenbeutel angebracht. Für die Wandmontage müssen Sie die Montageplatte an der Wand des gewählten Standortes befestigen.

Entnehmen Sie den Schraubenbeutel.
Drucken Sie die Entriegelungstaste an der Unterseite der Wandhalterung.
Entnehmen Sie die Montageplattenach unten von der Wandhalterung.

Montageplatte befestigen (Abb. 16 + 17)

Zur Befestigung der Montageplatte an der Wand liegen 2 Dubel und 2 TORX-Schrauben T20 bei.

Sie benötigen außerdem einen Akkuschrauber oder eine Bohrmschine (Bohrerdurchmesser 6 mm).

Abhängig von dem gewählten Aufbau Ihres Staubsaugers wahren Sie einen Abstand von 45 cm oder 98 cm vom unteren Rand der Montageplatte zum Fußboden.

Achten Sie darauf, dass Sie keine in der Wand verlegten Leitungen beschädigen.

Befestigen Sie die Montageplatte an der Wand.

Ladekabel in Wandhalterung befestigen (Abb. 18, 19 + 20)

An der Unterseite der Wandhalterung befindet sich ein Kabelfach.

• Drücken Sie die beiden Entriege-lungstasten an der Unterseite der Wandhalterung und entnahmen Sie die Klappe des Kabelfachs.
• Stecken Sie den Ladstecker des beiliegenden Ladekabels von oben in die Öffnung.
• Verlegen Sie das Ladekabel in der Kabelführung.
• Setzen Sie die Klappe an und verriegeln Sie das Kabelfach.

Zubehörhalter aufstecken (bei Bedarf) (Abb. 21)

Zur Aufbewährung des dreiteiligigen Zubehörs liegt ein Zubehörhalter bei (siehe Kapitel „Verwendung des mitgelieferten Zubehörs").

• Stecken Sie den Zubehörhalter bis zum Anschlag auf die Wandhalterung.

Wandhalterung aufstecken (Abb. 22 + 23)

• Stecken Sie die Wandhalterung von oben auf die Montageplatte, bis die Wandhalterung deutlich einrastet.

• Stecken Sie die PowerUnit des zusammengesetzten Staubsaugers mit eingesetztem Akku von oben in die Wandhalterung.

• Stecken Sie das Ladegerät in die Netzsteckdose.

Der Ladevorgang beginnt.

Anzeige Akku-Ladezustand (beim Laden) (Abb. 24)

Der Ladezustand des Akkus wird an der PowerUnit angezeigt.

Ladekapazität Anzeige

ca. 0% - 34% blinkt unten langsam
ca. 35% - 69% leuchtet unten, blinkt mittig langsam
ca. 70% - 90% leuchtet unter und mittig, blinkt offen langsam
ca. 91% - 100% leuchtet unter, mittig und offen

Wenn der Akku voll geladen ist, schaltet sich die Anzeige Akku-Ladezustand nach 10 Minuten aus, um Energie zu sparen.

Sie konnen sich den Ladezustand dann jederzeit für 4 Sekunden anzeigen lassen, indem Sie den Ein-/Ausschalter am Comfort-Handgriff betätigten.

Wenn der Akku lange nicht genutzt wurde und entladen ist, fällt er in einen Sicherheitsmodus. Beim Laden in der PowerUnit reagiert die Anzeige Akku-Ladezustand dann erst nach ca. 30 - 60 Minuten.

Anzeige Akku-Ladezustand (bei Gebrauch) (Abb. 24)

Der Ladezustand des Akkus wird an der PowerUnit angezeigt.

Ladekapazität Anzeige

ca. 100% - 70% leuchtet oben, mittig und unten
ca. 69% - 35% leuchtet mittig und unten
ca. 34% - 11% leuchtet unten
ca. 10% - 0% blinkt unten langsam

Verwendung des mitgelieferten Zubehörs (Abb. 25)

① Polsterdüse

Zubehörteil zum Absaugen von Polstermöbeln, Matratzen und Kissen.

② Fugendüse

Zubehörteil zum Aussaugen von Falten, Fugen und Ecken.

③ Saugpinsel

Zubehörteil zum Absaugen von Profilleisten, verzierten oder geschnitzten Gegenständen.

Der Pinselkopf ist drehbar und kann in die jeweils günstigste Stellung gedreht werden.

④ Zubehörhalter

Zur Aufbewährung des dreiteiligigen Zubehörs.

Die Positionierung der Zubehörteile ist jeweils durch Symbole am Zubehörhalter gekennzeichnet.

Sie konnen den Zubehörhalter auf die

Wandhalterung stecken (siehe Kapitel „Aufstellen und AnschlieBen“, Abschnitt „Zubehorhalter aufstecken").

Elektrobürste Multi Floor XXL (Abb. 26)

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisungen Ihres Bodenbelagherstellers.

Die Elektrobürste ist für das tägliche Saugen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet.

Tipp: Wenn Sie mit Teppichboden belge Treppenstufen komfortabel absaugen mochten, verzachten Sie auf das Saugrohr.

Das Miele Bodenpflegesortiment biet tet passende Zubehorteile fur vielen Spezialanwendungen (siehe Kapitel „Nachkaufbares Zubehör").

Handelektrobürste Electro Compact (Abb. 27)

(jenach Modell)

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisungen Ihres Bodenbelagherstellers.

Die Handelektrobürste ist besonderss geeignet zur intensiven Reinigung von Polstermöbeln und Autositzen.

Tipp: Wenn Sie Polstermöbel oder Autositze komfortabel absaugen möchten, verzichten Sie auf das Saugrohr.

Zusatzakku und Akku-Ladeschale (Abb. 28)

(jenach Modell)

Durch Einsatz des Zusammenkurs konnen Sie die Nutzungsdauer des Staubsaugers verdoppeln.

Beachten Sie vor dem ersten Ladevorgang unbedingt das Kapitel „Aufstell-len und Anschlieben“, Abschnitt „Allgemeine Hinweise zum Akku".

• Setzen Sie den Akku ab dem zweiten Ladevorgang bis zum deutlichen Einrasten in die Akku-Ladeschale.
• Stecken Sie den Netzstecker in eine Netzsteckdose.

Der Ladevorgang beginnt. Die Anzeige Akku-Ladezustand blinkt links.
Erklärungen zur Anzeige Akku-Ladezustand finden Sie im Kapitel „Aufstellen und Anschreiben“, Abschnitt „Anzeige Akku-Ladezustand“

Wenn Sie den entladen Akku direkt nach dem Gebrauch in der Akku-Ladeschale laden, beginnt der Ladevorgang erst nach Abkuhlung des Akkus. Die Abkuhlung kann bis zu 60 Minutendauern. Die Anzeige Akku-Ladezustand an der Akku-Ladeschale reagiert in dieser Zeit nicht.

Gebrauch

Ein- und Ausschalten (Abb. 29)

Ziehen Sie den Ladstecker aus der Ladebuchse des Akkus, wenn Sie den Akku direkt geladen haben.
- Nehmen Sie den Staubsauger aus der Wandhalterung, wenn Sie den Akku darin geladen haben.
Betätigen Sie den Ein-/Ausschalter am Comfort-Handgriff ①.

Saugleistung wahlen

Sie können die Saugleistung der jeweiligen Saagsituation anpassen. Durch Reduzierung der Saugleistung verringern Sie die Schiebekraft an der Elektrobürste.

Am Comfort-Handgriff sind 3 Leistungsstufen anwahlbar:

1 niedrigste Leistungsstufe für leichte Verschmutzung
2 mittlere Leistungsstufe für normale Verschmutzung

max. hochste Leistungsstufe für starke Verschmutzung

In der mittleren und hochsten Leistungsstufe ist eine Bodenbelagserkennung aktiviert.

Je nach Untergrund wird die Leistungs-aufnahme der Elektrobürste automatisch optimal eingestellt, was zu einem veränderten Betriebsgeräusch führen kann.

Arbeitsbereich ausleuchten

(jenach Modell)

Zum Ausleuchten des Arbeitsbereiches ist die Elektrobürste Ihres Staubsaugers mit BrilliantLight ausgestattet.

Abstellfungtion fur kurze Saugpausen

(aus Sicherheitsgründen nur zu nutzen mit der PowerUnit unter am Staubsauger)

Wenn Sie mit der PowerUnit unter am Staubsauger saugen, können Sie den Betrieb des eingeschalteten Staubsaugers bequem unterbrechen.

Schwenken Sie den Staubsauger nach vorne, bis der Anschlussstutzender Elektrobürste deutlich einrastet.

Der Staubsauger steht sichere, die Elektrobürste schaltet sich aus und der Akku wird geschont.

Wenn Sie den Anschlussstutzen der Elektrobürste wieder entriegeln, schaltet sich die Elektrobürste wieder ein.

Wartung

Verletzungsgefahr durch rotierende Bürstenwalze.

Sie konnen sich an der rotierenden Bürstenwalze verletzen.

Schalten Sie den Staubsauger vor jeder Wartung aus. Nutzen Sie dazu den Ein-/Ausschalter am Comfort-Handgriff.

Ersatzteile besteht Sie bei ihrem Miele Fachhändler oder über den Miele Kundendienst.

Staubbehalter leeren (Abb. 30 - 34)

Leeren Sie den Staubbehälter spätestens, wenn der Staub die Markierung max in dem Staubbehälter erreicht hat.

Drehen Sie den Deckel des Staubbehalters in Pfeilrichtung bis zum ersten Anschlag.
Entnehmen Sie den Staubbehälter nach oben.

Den Inhalt konnen Sie über den Hausmull entsorgen, sofern kein im Hausmull verbotener Schmutz enthalten ist.

• Halten Sie den Staubbehälter tief über einen Abfalleimer, damit möglichst weniger Staub aufwirbeln kann.

Drehen Sie den Deckel des Staubbehalters in Pfeilrichtung bis zum nachsten Anschlag.

Die Klappe unter am Staubbehalter öffnet sich und der Staub fällt Heraus.

Drehen Sie den Deckel des Staubbehalters zurück in die Ausgangsposition.
Schlieben Sie die Klappe bis zum deutlichen Einrasten.
Fuhren Sie den Griff des Staubbehalters von oben entlang der Führung auf den Stutzen der PowerUnit, bis der Staubbehalter deutlich einrastet.

Feinstaubfilter reinigen (Abb. 35)

Im Staubbehalter befindet sich der Feinstaubfilter.

Reinigen Sie den Feinstaubfilter mindestensomal monatlich.

Entnehmen Sie den Staubbehälter.
Entnehmen Sie den Feinstaubfilter nach oben.

Schaden durch Reinigungsfehler.

Der Feinstaubfilter kann beschädigt werden und seine Wirkung verlieren. Reinigen Sie den Feinstaubfilter nicht voninnen. Verwenden Sie zur Reinigung keine scharfkantigen oder spitzen Gegenstände. Bürsten Sie den Feinstaubfilter nicht ab.

• Halten Sie den Feinstaubfilter über einen Abfalleimer.
  Klopfen Sie den Feinstaubfilter mit dem gummierten unteren Rand vorsichtig aus.

Drehen Sie den Feinstaubfilter dabei leicht, so dass sich der Schmutz aus allen Zwischenräumen lose n kann.
- Setzen Sie den gereinigten Feinstaub-filter positioniert zurück in den Staubbehälter.
- Setzen Sie den Staubbehälter wieder auf den Stutzen der PowerUnit.

Vorfilter reinigen (Abb. 36 - 39)

Im Staubbehälter befindet sich der Vorrfilter.

Reinigen Sie den Vorfilter bei Bedarf.

Entnehmen Sie den Staubbehälter.
Entnehmen Sie den Feinstaubfilter (Abb. 35).
Leeren Sie den Staubbehälter über einem Abfalleimer und entnahmen Sie den Vorfilter nach oben.
Entriegeln Sie den Motorschutzfilter entgegen dem Uhrzeigersinn und entnehmen Sie den Motorschutzfilter nach oben.

Schaden durch Reinigungsfehler.

Der Vorfilter kann beschädigt werden und seine Wirkung verlieren.

Verwenden Sie zur Reinigung keine scharfkantigen oder spitzen Gegenstände.

Klopfen Sie den Vorfilter über einem Abfalleimer vorsichtig aus.

Tipp: Nutzen Sie eine feine Reinigungsbürste o. Å., um den Vorfilter auch von innen gründlich zu reinigen.

Den Motorschutzfilter mussen Sie nicht reinigen. Er{lssst sich entnehmer, damit der Innenaum des Vorfilters better zu erreichen ist.

• Setzen Sie den Motorschutzfilter nach der Reinigung des Vorfilters positioniert und fest im Vorfilter ein.
  ■ Verriegeln Sie den Motorschutzfilter im Uhrzeigersinn bis zum Anschlag.
• Setzen Sie den Vorfilter wieder in den Staubbehälter.
  Fuhren Sie dazu die Einfuhrhilfen bei der Teile aufeinander zu und drehen Sie den Deckel des Staubbehalters zurück in die Ausgangsposition.
  Schließen Sie die Klappe unter am Staubbehalter bis zum deutlichen Einrasten.
• Setzen Sie den Feinstaubfilter wieder ein.
• Setzen Sie den Staubnehmer wieder auf den Stutzen der PowerUnit.

Staubbehalter reinigen

Reinigen Sie den Staubbehälter bei Bedarf.

Entnehmen Sie den Staubbehälter.
Leeren Sie den Staubbehälter über einem Abfalleimer und entnahmen Sie den Vorfilter nach oben (Abb. 36).
■ Reinigen Sie den Staubbehälter mit Wasser und mildem Spülmittel.
- Trocknen Sie den Staubbehälter sorgfällig ab.
- Setzen Sie den Vorbilter wieder in den Staubbehälter.
- Setzen Sie den Staubnehmer wieder auf den Stutzen der PowerUnit (Abb. 38 + 39).

Elektrobürste/Handelektrobürste reinigen (Abb. 06)

(Handelektrobürste je nach Modell)

Trennen Sie die Elektrobürste/Handelektrobürste vom Stutzen des Staub-saugers.

Faden und Haare entfernen (Abb. 40)

• Legen Sie die Elektrobürste/Handelektrobürste mit der Unterseite nach oben auf eine ebene und saubere Flüche.
  Zerschneiden Sie Faden und Haare, die sich um die Bürstenwalze gewickelt haben, mit einer Schere. Zum Führer der Schere ist eine Führungsnut an der Bürstenwalze eingearbeitet.

Die zerschnittenen Faden und Haare werden anschließend beim Saugen vom Staubsauger aufgesaugt.

Bürstenwalze entnahmen (Abb. 41)

(nicht möglich bei der Handelektrobürsste)

Sie können die Bürstenwalze aus der Elektrobürste entnehmen, um hartnäckige Verschmutzungen zu entfernen und auch den Innenaum der Elektrobürste zu reinigen.

Entriegeln Sie die Klappe seitlich an der Elektrobürste, so dass das Symbol sightbar wird.
■ Klappen Sie die Klappe bis zum Anschlag nach oben.
Entnehmen Sie die Bürstenwalze.

Reinigen Sie die Bürstenwalze und entfernen Sie alle festhaftenden Schmutzteile aus dem Innenraum der Elektrobürste.
- Setzen Sie die Elektrobürste in umgekehrter Reihenfolge wieder zusammen.

Akku austauschen

Halten Sie einen Original Miele Li-Ion Akku AP01 bereit (Bezeichnung: HX LA).

Beachten Sie die Hinweise zum Umgang mit dem Akku und zur Entsorgung des Akkus in den Kapiteln „Sicherheitshinweise und Warnungen“, „Ihr Beitrag zum Umweltschutz" und „Aufstellen und Anschlossen" (Abschnitt „Allgemeine Hinweise zum Akku").

Was tun, wenn ...

Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betriebkommen kann, selbst beheben. In weitere Fällen konnen Sie Zeit und Kosten sparen, da Sie nicht den Kundendienst rufen müssen.

Die nachfolgenden Tabellen sollen Ihnen damit halten, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.

Verletzungsgefahr durch rotierende Bürstenwalze.

Sie konnen sich an der rotierenden Bürstenwalze verletzen.

Schalten Sie den Staubsauger vor jeder Problembehebung aus. Nutzen Sie dazu den Ein-/Ausschalter am Comfort-Handgriff.

Problem Ursache und Behebung
Die Reinigungsliegestung ist schlecht.	Der Staubbehälter ist voll. ■ Leeren und reinigen Sie den Staubbehälter.
	Die Elektrobürste ist verschmutzt/verstopft. ■ Reinigen Sie die Bürstenwalze und den Innenaum der Elektrobürste (siehe Kapitel „Wartung“, Abschnitt „Elektrobürste reinigen").
Die Reinigungsliegestung nimmt ab.	Der Feinstaubfilter ist verschmutzt. ■ Reinigen Sie den Feinstaubfilter (siehe Kapitel „Wartung“, Abschnitt „Feinstaubfilter reinigen").
	Der Vorfilter ist verschmutzt. ■ Reinigen Sie den Vorfilter (siehe Kapitel „Wartung“, Abschnitt „Vorfilter reinigen").
Die Elektrobürste schal-tet selbstständig ab.	Die Elektrobürste ist überlastet, z. B. auf einem hoch-florigen Teppich. ■ Schalten Sie den Staubsauger aus und bei reduzierter Saugleistung wieder ein. Nutzen Sie dazu den Ein-/Ausschafter am Comfort-Handgriff.
Das Betriebsgeräusch verändert sich beim Saugen.	In der mittleren und höchsten Leistungsstufe ist eine Bodenbelagserkennung aktiviert. Je nach Untergrund wird die Leistungsaufnahme der Elektrobürste automaticisch optimal eingestellt. ■ Das Geräusch besteht zur normalen Funktionse des Staubsaugers.
Der Staubsauger lauft beim Einschalten nicht an.	Es ist kein Akku eingesetzt oder der Akku ist nicht richtig eingesetzt. Setzen Sie den Akku ein oder prüfen Sie den Sitz des Akkus (siehe Kapitel „Aufstellen und Anschließen“, Abschnitt „Akku einsetzen").
	Der Akku ist nicht ausreichend geladen. Laden Sie den Akku exakt so, wie in dieser Ge-brauchsanweisung beschreiben (siehe Kapitel „Aufstellen und Anschließen“, Abschnittte „Akku la-den").
	Es ist kein Original Miele Akku eingesetzt. Setzen Sie einen Original Miele Li-Ion Akku AP01 ein (Bezeichnung: HX LA).
	Der Ladstecker ist noch eingesteckt. Ziehen Sie den Ladstecker aus der Ladebuchse des Akkus.

Fehlermeldungen

Verletzungsgefahr durch rotierende Bürstenwalze.

Sie konnen sich an der rotierenden Bürstenwalze verletzen.

Schalten Sie den Staubsauger vor jeder Fehlerbehebung aus. Nutzen Sie dazu den Ein-/Ausschalter am Comfort-Handgriff.

Fehlermeldungen werden durch Schnelles Blinken der Anzeige Akku-Ladezustand an der PowerUnit angezeigt.

Problem Ursache und Behebung
Schnelles Blinken der unteren Anzeige	Internet SystemfehlerEntnehmen Sie den Akku, warten Sie 10 Sekunden, setzen Sie den Akku wieder ein und laden Sie ihn.
Schnelles Blinken der unteren und mittleren Anzeige	Fehler „Überhitzung Akku“Warten Sie ca. 30 Minuten, bevor Sie den Staub-sauger wieder einschalten.
Schnelles Blinken der mittleren und oberen Anzeige	Fehler „Akku nicht erkannt“Setzen Sie einen Original Miele Li-Ion Akku AP01 ein (Bezeichnung: HX LA).
Schnelles Blinken der oberen Anzeige	Fehler „Comfort-Handgriff nicht erkannt“Entnehmen Sie den Comfort-Handgriff und ste-cken Sie ihn wieder auf (siehe Kapitel „Aufstellen und Anschreiben“, Abschnitt „Comfort-Handgriff aufstecken“).Entnehmen Sie den Akku, warten Sie 10 Sekunden und setzen Sie den Akku wieder ein.

Pflege

Verletzungsgefahr durch rotierende Bürstenwalze.

Sie konnen sich an der rotierenden Bürstenwalze verletzen.

Schalten Sie den Staubsauger vor jeder Reinigung aus. Nutzen Sie dazu den Ein-/Ausschalter am Comfort-Handgriff.

Staubsauger und Zubehörteile

Stromschlaggefahr durch Netzspannung.

Feuchtigkeit am Ladegerät birgt die Gefahr eines elektrischen Schlages.

Tauchen Sie das Ladegerät niemals in Wasser.

Beachten Sie die speziellen Reinigungshinweise für den Staubbehalter im Kapitel „Wartung".

Pflegen Sie den Staubsauger und alle Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststofffreiniger.

Schaden durch ungeeignete Reinigungsmittel.

Alle Oberflächen sind kratzempfindlich. Alle Oberflächen können sich verfahren den oder verändern, wenn sie mit ungeeigneten Reinigungsmitteln in Berührung kommt.

Verwenden Sie keine Scheuermittel, keine Glas- oder Allzweckreiniger und keine olhaltigen Pflegemittel.

Kundendienst

Kontakt bei Störungen

Bei Störungen, die Sie nicht selbst beheben konnen, benachrichtigen Sie ihren Miele Fachhändler oder den Miele Kundendienst.

Die Telefonnummer des Miele Kundendienstes finden Sie am Ende desses Dokumente.

Garantie

Die Garantiezeit beträgt 2 Jahre.

Weitere Informationen zu den Garantiebedingungen in Ihr Land erhalten Sie beim Miele Kundendienst.

Nachkaufbares Zubehör

Beachten Sie in erster Linie die Reinigungs- und Pflegeanweisungen Ihres Bodenbelagherstellers.

Wir empfehlen Ohnen, Zubehörteile mit dem „ORIGINAL Miele“-Logo zu verwenden. Dann können Sie sichere sein, dass die Saugleistung des Staubsaugers optimal ausgenutzt und das bestmögliche Reinigungsergebnis erreicht werden kann.

Bitte beachten Sie, dass Störungen und Schäden am Staubsauger, die ursächlich auf den Einsatz von Zubehör-teilen zurückgeben, die nicht mit dem „ORIGINAL Miele“-Logo gekennzeichnet sind, von der Garantie für den Staubsauger nicht erfasst werden.

Bezugsquellen fur Zubehörteile

Original Miele Zubehörteile konnen Sie über den Miele Webshop, den Miele Kundendienst oder ihren Miele Fachhändler beziehen.

Original Miele Zubehörteile erkennen Sie an dem „ORIGINAL Miele“-Logo auf der Verpackung.

ORIGINAL Miele

Einzelne Modelle sind bereits serienmäßig mit einem oder mehreren der folgenden Zubehörteile ausgestattet.

Handelectrobürste Electro Compact (HX SEB)

Zur intensiven Reinigung von Polstermöbeln und Autositzen.

Saugpinsel mit Naturborsten (SSP 10)

Zum Absaugen von besonderss empfindlichen Gegenständen.

Lamellen-/Heizkörperbürste (SHB 30)

Zum Entstauben von Heizkörpersrippen, schmalen Regalen oder Fugen.

Matratzendüse (SMD 10)

Zum bequemen Absaugen von Matratzen, Polstermöbeln und deren Fugen.

Fugendüse, 300 mm (SFD 10)

Extralange Fugendüse zum Aussaugen von Falten, Fugen und Ecken.

Fugendüse, 560 mm (SFD 20)

FlexibleFugendusezumAussaugenschwerzuganglicherStellen.

Polsterduse, 190 mm (SPD 10)

Breite Polsterduse zum Absaugen von Polstermöbeln, Matratzen und Kissen.

Zusatzakku AP01 (HX LA)

Zur Verdoppelung der Nutzungsdauer des Staubsaugers.

Akku-Ladeschale LS03 (HX LS)

Zum geräteunabhängigen und zeitgleichen Laden des Zusatzakkus.

Technische veriligung

Technische verilgheit

Voor storingen die u nicht selbst kunt verhopen, waarschuwt u uw Miele-vakhandelaar of Miele.

Internet: www.miele.cn

E-Mail: [e-mail]

Website: www.miele.ae

Manufacturer: Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gutesloh, Germany

Danmark:

Miele A/S

Erhervsvej 2

2600 Glostrup

www.miele.dk

Afdeling: Telefon: E-mail:

• Kundecenter

43 27 13 10

[e-mail]

• Reception

43271100

[e-mail]

Norge:

Miele AS

Carl-Miele-Straße 29

33332 Gutiersloh

Telefon: [phone] (kostenfrei)

Mo-Fr 8-20 Uhr, Sa+So 9-20 Uhr

Telefax: 05241 89-2090

E-Mail: [e-mail]

Internet: www.miele.de

Österreich:

Miele Gesellschaft m.b.H.

Mielestr. 1

5071 Wals bei Salzburg

Telefon: [phone] (Festnetz zum Ortstarif;

Mobilfunkgebühren abweichend)

Mo-Fr 8-17 Uhr

Telefax: 050 800 81219

E-Mail: [e-mail]

Internet: www.miele.at

Belgie / Belgique:

nv Miele Belgie / S.A. Miele Belgique

Internet: www.miele.lu

Nederland:

Internet: www.miele.nl

Schweiz:

Miele AG

Limmatstrasse 4, 8957 Spreitenbach

Miele SA

Sous-Riette 23, 1023 Crissier

Telefon: [phone]

www.miele.ch/contact

www.miele.ch
