MANUALE UTENTE Triflex HS19 MIELE

Istruzioni di sicurezza e avventenze 119

Descrizione apparecchio 128

Il Vostro contributo alla tutela dell'ambiente 130

Notarelativaleimmagini 132

Installazione e allacciamenti 132

Assemblare l'aspirapolvere 132

Innestare l'impugnatura Comfort 132

Collegare la PowerUnit e il tubo aspirante 132

Inserire la batteria 133

Collegare la spazzola elettrica 133

Indicazioni generali sulla batteria 133

Caricare la batteria (senza montaggio a parete) 133

Caricare la batteria (con montaggio a parete) 134

Montaggio a parete 134

Fissare la piastra di montaggio 134

Fissare il cavo di ricarica nel supporto a parete 134

Innestare il supporto accessori (se necessario) 134

Applicare il supporto a parete 134

Spia ricarica della batteria (durante la ricarica) 135

Spia ricarica della batteria (in caso di utilizzato) 135

Uso degli accessori in dotazione 135

Spazzola elettrica Multi Floor XXL 136

Spazzola elettrica Electro Compact 136

Batteriaaggiuntiva estazione di ricarica della batteria 136

Uso 136

Accensione e spegnimento 136

Impostare la potenza aspirante 137

Illuminare la superficie da aspirare 137

Funzione di riposo per pause brevi 137

Manutenzione 137

Vuotare il contentitore polvere 137

Pulire ilchiopolvere fine 138

Pulire il prefiltro 138

Pulire il contentitore polvere 139

Pulire la spazzola elettrica 139

Sostituire la batteria 140

Cosa fare se. 141

it - Indice

Segnalazioni di anomalie 143

Pulizia / Manutenzione 144

Assistenza tecnica 144

Contatti in caso di guasto 144

Garanzia 144

Accessori su richiesta 144

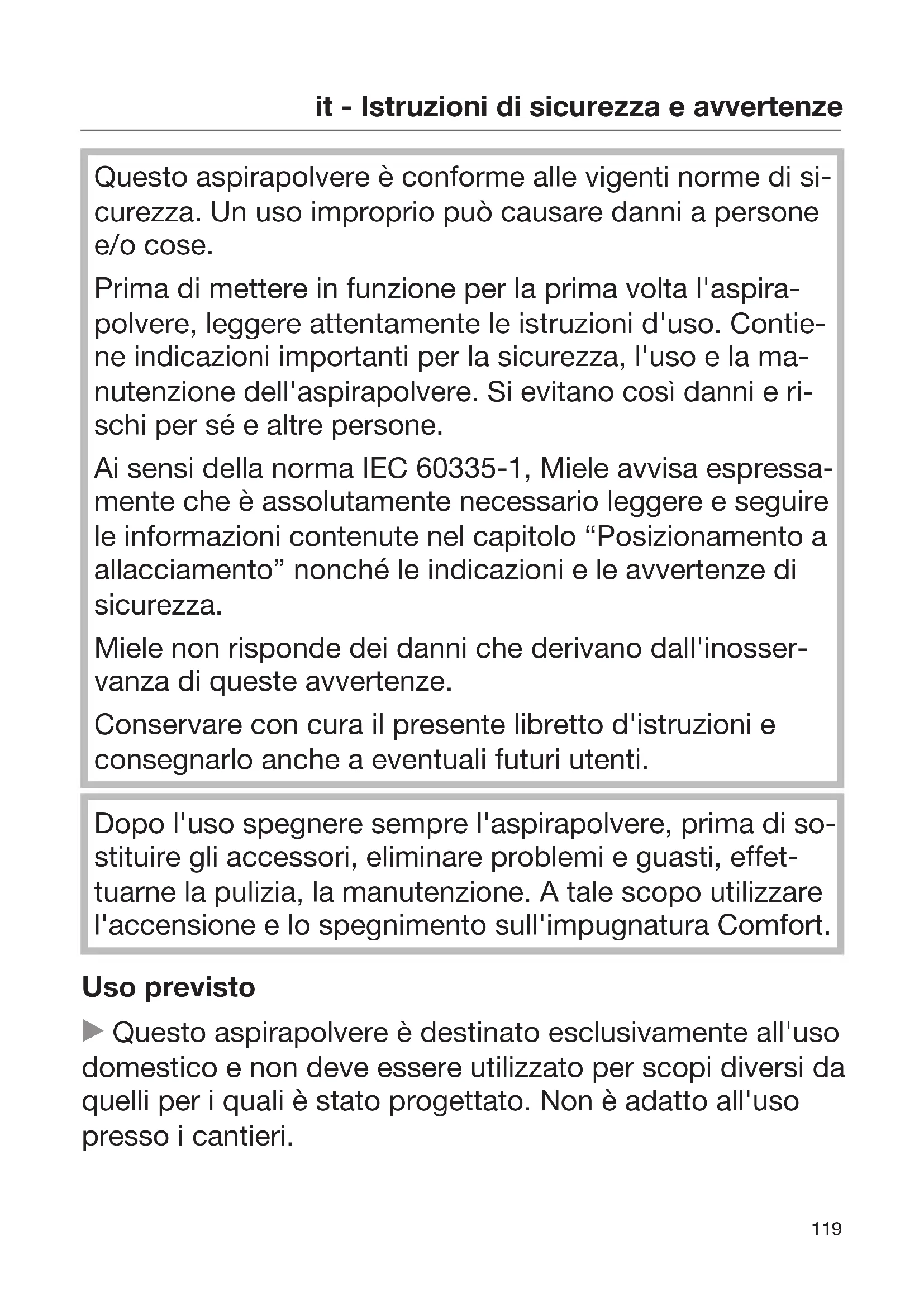

Questo aspirapolvere è conforme alle vigenti norme di sicurezza. Un uso impropriazio può essere a persone e/o cose.

Prima diMETTERE in funzione per la prima volta l'aspirapolvere, leggere attendamente leistruzioni d'uso. Contieneindicazioni importanti per la sicurezza, I'uso e la manutenzione dell'aspirapolvere. Si evitanoosi danni e rischi per se e altre persone.

Ai sensi della norma IEC 60335-1, Miele avvisa espressamente che è assolutamente necessario leggere e seguire le informazioni contenate nel capitolo "Posizionamento a allacciamento" nonché leindicazioni e le avventenze di sicurezza.

Miele non risponde dei anni che derivano dall'inosservanza di queste avventenze.

Conservare con cura il presente libretto d'istruzioni e consegnarloanche aeventuali futuri utenti.

Dopo l'uso spegnere sempre l'aspirapolvere, prima di sostituire gli accessori, eliminare problemi e guasti, effettuarne la pulizia, la manutenzione. A tale scopo utilizzato l'accensione e lo spegnimento sull'impugnatura Comfort.

Uso previsto

Questo aspirapolvere è destinato esclusivamente all'uso domestico e non deve essere utilizzato per scopi diversi da quelli per i quali è stato progettato. Non è adatto all'uso presso i cantieri.

Questo appearecchio non è destinato all'impiego in ambienti esterni.
Questo aspirapolvere è adatto alla pulizia quotidianà di pavimenti duri, non delicati, tappeti e moquette.
Questo aspirapolvere può essere utilizzato fine a un'altitudine di 4.000 m s.l.m.
Utilizzare l'aspirapolvere solo ed esclusivamente per aspirare oggetti asciutti. Non aspirare persone e animali. Qualsiasi altro impiego o altre modifica non sono ammessi.
Le persone che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperenza o non conoscenza non siano in grado di utilizzato in sicurezza l'aspirapolvere, non devono farne usoswana la sorveglianza e la guida di una persona responsable.
L'imballaggio protege l'elettrodomestico durante il transporte. Si consiglia di conservare la confezione per eventuali trasporti.

Bambini

• Tenere lontano dall'aspirapolvere i bambini al di sotto degliotto anni oppure sorvegliarli costamente.

I ragazzini più grandi e responsabili (in agli caso non al di sotto degliotto anni) possono utilizzare l'apparecchio除去 sorgileganza solo ed esclusivamente se è stato loro spiegato come farlo e se sono in grado di farlo in tutte sicurezza. è importante che sappiano riconoscere e comprendere quali pericoli possocono derivare da un uso non corretto dell'apparecchio.

In anni caso non permettere loro di effettuare operazioni di pulizia e manutenzione alla sorveglianza.
Sorvegliare i bambini che si trovano nelle immediate vicinanze dell'apparecchio. Non permettere loro di giocarci.
Pericolo di soffocamento! I bambini potrebbero per gioco avvolgersi nel materiale di imballaggio (ad es. nella pellecola) o avvolgervi la testa e soffocare. Tenere lontano dai bambini il materiale d'imballaggio.

Sicurezza tecnica

L'aspirapolvere funzione a 25,2 Volt.

E un disposativo della classe di protezione III.
Trattasi di un elettrodomestico dotato di protezione contro scosse elettriche dovute ad allacciamento a bassissima tensione di sicurezza e nel quale non si generano voltaggi superiori alla bassissima tensione di sicurezza. La carica dell'aspirapolvere avviene tramite un caricabatterie della classe di protezione II.
Prima diMETTERE in funzione l'apparecchio controllare che non vi siano danni visibili esternamente né sull'aspirapolvere né sugli accessori; non mettere in funzione un aspirapolvere danneggiato.
Confrontare i dati di allacciamento sulla targhetta dati della stazione di ricarica (tensione di rete e frequenza) con quelli della rete di alimentazione. Questi dati devono asso- lutamente corrispondere. Il caricabatterie è adatto,enza alcuna modifica, a 50~Hz e 60~Hz

La presa elettrica deve essere protetta da un fusibile da 16 A oppure da 10 A ad azione ritardata.
La spazzola elettrica Miele Multi Floor XXL e la spazzola elettrica Miele Electro Compact (a seconda del modello) sono apparentecchi aggiuntivi motorizzati, specifici per quosto aspirapolvere Miele. L'utilizzo dell'aspirapolvere con un'altra spazzola elettrica Miele oppure una spazzola elettrica di un altre produttore non è consentito per questioni di sicurezza.
Riporre l'aspirapolyvere a una temperatura ambiente compresa tra 0^ e 45^ .
Eventuali riparazioni all'aspirapolvere in garanzia devono essere effettuate esclusivamente dall'assistenza tecnica autorizzata Miele, altrimenti il diritto alla garanzia per qualsiasi eventuale ulteriore danno decade.

Eventuali riparazioni devono essere effettuate escludamente da un technician del servizio di assistenza autorizzato Miele. Se le riparazioni non sono state effettuate correttamente, queste possono mettere seriamente in pericolo la sicurezza dell'utente.
Solo con i pesz di ricambio originali, Miele da la garanzia di soddisfare le richieste di sicurezza. Sostituire eventuali pesz difettosi solo con ricambi originali Miele.

Pulizia

Non immershere mai l'aspirapolvere e i loro accessori in acqua.

La spazzola elettrica (a seconda del modello), la PowerUnit, il tubo aspirante e l'impugnatura Comfort contengono cavi elettrici. I contatti non devono bagnarsi, quindi non passare mai l'aspirapolvere con l'acqua o con un panno umido.

▶ Pulire l'aspirapolvere e gli accessori solamente con un panno asciutto oppure solo leggermente inumidito. Eccezione:

• Contenitore polvere: vuotare il contentatore della polvere e rimuovere il prefiltro. Pulire il contentatore polvere solo con acqua e un detersivo delicato per i piatti. Asciugare infine con cura il contentatore polvere. Riapplicare il prefiltro.

Impiego corretto

Non utilizzato l'aspirapolvereenza contentitore polvere, prefiltro,hettopolvere fine ehetto salvamotore.
Non aspirare oggetti ardenti o incandescenti, come sigarette, cenere o carbone apparentente spenti.
Non aspirare con l'aspirapolvere liquidi e sporco bagnato. Prima di passare l'aspirapolvere su moquette e/o tappeti lavati o inumiditi, aspettare che siano completamente asciutti.
Non aspirare la polvere di toner. Il toner, ad es. delle stampanti o delle fotocopiatrici, cui condurre elettricità.
Non aspirare sostanje fácilmente inflammabili o esplosive, né gas; non passare l'aspirapolvere nemmeno in locali dove tali sostanje sono depositate.

Non infrilare mai le dita o le mani nel rullo della spazzola elettrica quando è in movimento (a seconda del modello).
Non aspirare all'altezza della testa con la spazzola elettrica (a seconda del modello).
Non aspirare all'altezza della testa delle persone.

Accessori

Utilizzato solo accessori con il logo "ORIGINAL Miele" apposto sulla confezione. La casa produttrice può la sicurezza solo per gli accessori originali.

Indicazioni di sicurezza e avventenze per batteria AP01, caricabatterie LG01, stazione di ricarica LS03 (a seconda del modello)

Bambini

Le personne (compresi i bambini) che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperenza o non conoscenza non siano in grado di utilizzato in sicurezza il caricabatterie LG01/la stazione di ricarica LS03, non devono farne usoswana la sorveglianza e la guida di una persona responsable.
La batteria AP01 non deve essere alla portata dei bambini eventualmente presenti in casa.
- Tenere lontano dal caricabatterie LG01 e alla stazione di ricarica LS03 i bambini a meno che non vengano costantamente sorvegliati.

Sicurezza tecnica

La batteria AP01, il caricabatterie LG01 e la stazione di ricarica LS03 devono essere utilizzatee per questo aspirapolyvere Miele HS19. L'utilizzo dell'aspirapolvere con una batteria, un caricabatterie e una stazione di ricarica di un altro produttore non è consentito per questioni di sicurezza.
Per caricare la batteria AP01 utilizzato solo il caricabatteria fornito LG01/xx o la stazione di ricarica fornita LS03/xx.

xx sta per 01, 02, 03 o 04 e quando per la versione del paese del caricabatterie LG01 e della stazione di ricarica LS03:

XX
01 AT, BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IN, IT, KR, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA
02 AE, GB, HK, IE, MY, SG
03 CA, JP, MX, US
04 AU, CN, NZ

Utilizzato un adattatore per il collegamento alla rete elettrica, accertarsi che l'adattatore sia consentito per un funzionamento continuo.
Il funzionamento sicuro e fidabile dell'aspirapolvere è garantito solo se il caricabatterie LG01/la stazione di ricarica LS03 sono allacciati alla rete elettrica pubblica.
Caricare l'aspirapolvere a una temperatura ambiente compresa tra 0^ e 45^ .

Non continuare a utilizzato per nessun motivo la batteria AP01 qualora emanasse un odore insolito, fuoriuscisse del liquido, si riscaldasse disponibile, si decolorasse o deformasse. In questo caso gettare immediamente la batteria AP01 (v.indicazioni sulla sicurezza "Smaltimento della batteria AP01" alla fine di questo capitolo e al capitolo "Il voestro contributo alla tutela dell'ambiente", par. "Smaltimento di batterie e accumulatori usati").
Gli accumulatori e le batterie posso sono scadere. Evitare il contagatto con occhi e pelle con liquidi corrosivi. In caso di contagatto risciacquare con acqua e prendere in considerazione un auto medico.
Mettersi in contatto con l'assistenza tecnica Miele, prima di spedire la batteria AP01.

Impiego corretto

Non far cadere la batteria AP01 e non gettarla. Una batteria AP01 caduta a terra o danneggiata non può più essere-re utilizzata per motivi di sicurezza.
- Fare in modo che la batteria AP01 non sia a contatto con fiamme vivere o altre fonti di calore. Non riscaldare la batteria AP01. Non esporla a raggi solari diretti.
Non smontare la batteria AP01.
Non generare un cortocircuito con la batteria AP01, creando per erre o intenzionalmente un ponte con i contatti.
Non far entrare in contatto la batteria AP01 con dei liquidi.

Smaltimento della batteria AP01: togliere la batteria dall'aspirapolvere AP01. Isolare contatti metallici utilizzando del nastro adesivo, per evitare cortocircuito. Smaltire la batteria AP01 presso il locale centro di raccolta. Non gettarre la batteria AP01 nei normali rifiuti domestici.

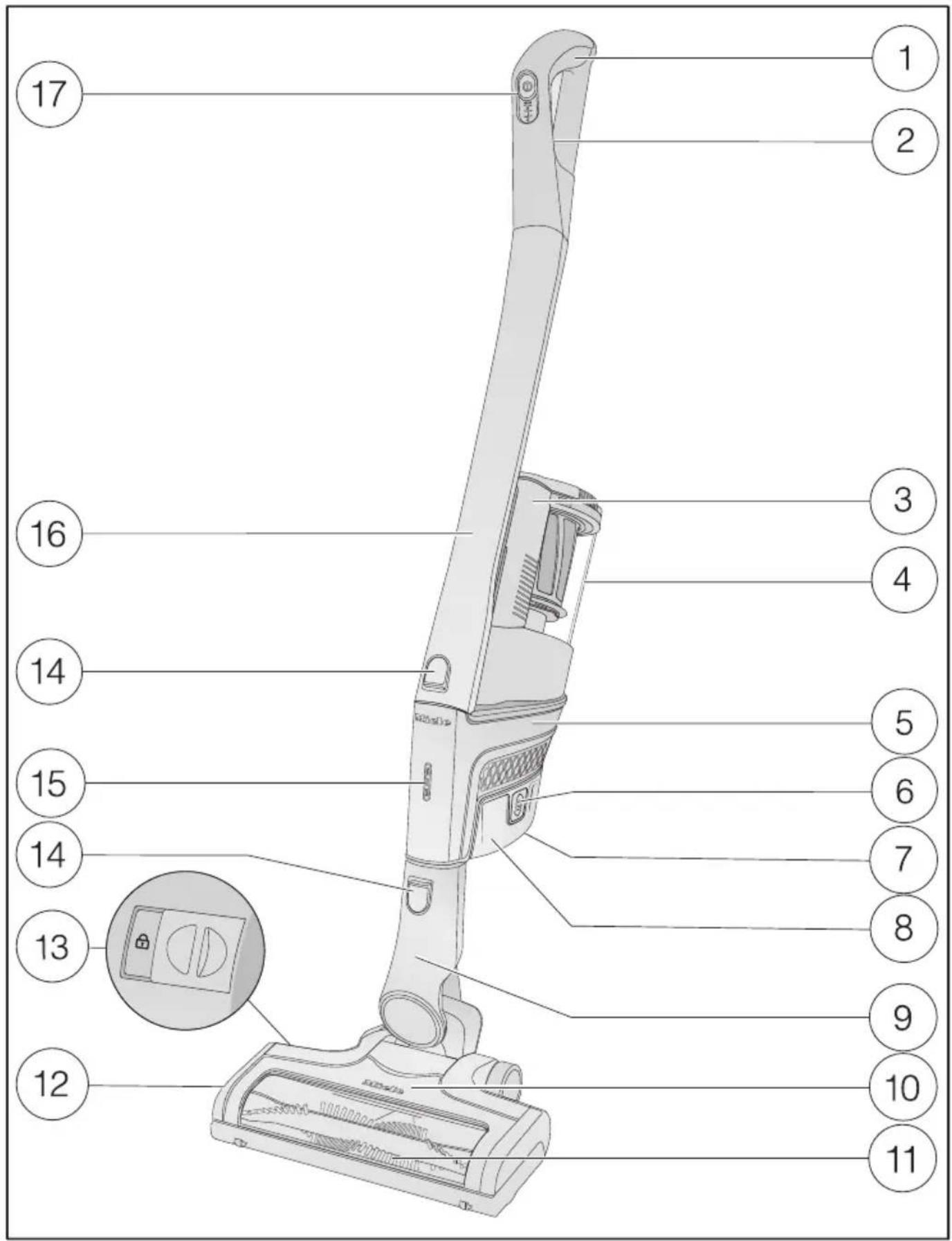

it - Descrizione apparecchio

① Impugnatura Comfort
② Tasto di sblocco per impugnatura Comfort (sul retro)
③ Maniglia del contentatore della polvere
(4) Contenitore della polvere con prefiltro,hetto polvere fine ehetto salvamotore
⑤ PowerUnit con allacciamento per batteria e bocchettone per impugnatura Comfort, tubo aspirante, spazzola elettrica e contentitore polvere
⑥ Tasti di sblocco per batteria (sui due lati)
⑦ Boccola di ricarica (sul lato inferiore della batteria)
Batteria agli ioni di litio AP01
Bocchettone di allacciamento
⑩ Spazzola elettrica Multi Floor XXL (a seconda del modello con luce BrillantLight)
⑪ Rullo spazzola estrabile
⑫ Sportellino
Sblocco per rimozione del rullo spazzola
14 Tasti di sblocco
⑤ Spia ricarica della batteria
16 Tubo aspirante
Dispositivo di accensione/spegnimento con selettore della potenza aspirante

Smaltimento dell'imballaggio

L'imballaggio ha lo scopo di protegere la merce da eventuali danni di trasporto. I materiali utilizzati per l'imballaggio sono riciclabili, in quanto selezionati secondo criteri di rispetto dell'ambiente e difacilityà smaltimento.

L'imballaggio può essere conservato per un'eventuale spedizione al servizio di assistenza tecnica autorizzato Miele in caso di dati o guasti all'apparecchiatura.

I singoli componenti dell'imballaggio possono essere raccolti separatamente secondo i criteri della raccolta differenziata.

Restituire gli imballaggi al circuito di raccolta dei materiali consente da una parte di risparmiare materie prime e dall'altra di ridurre il volume degli scarti.

Smaltimento delle apparecchia

Prima dello smaltimento dell'apparecchio, estrarre il filtrlo polvere fine e gettarlo tra i rifiuti domestici.

Le apparecchiature elettriche ed elettroniche contengono spesso materiali utili. Contengono altresi sostanze, composti e componenti che erano necessari per il funzionamento e la sicurezza dell'apparecchiatura stessa. Smaltirli in modo non adeguato o nei rifiuti domestici potrebbe nuocere alla salute e all'ambiente. In nessun caso quindi smaltire queste apparecchiature nei normali rifiuti domestici.

Il symbolo del cassonetto barrato indica che il prodotto deve essere conferitoagli idonei centri di raccolta differenziatata allestiti dai comuni o dalle società diigiene urbana oppure riconsegnato gratuitamente al rivenditore al momento dell'acquisto di una nuova apparecchia-tura di tipo equivalente, in ragione diuno a uno. Accertarsi che sono al momento dello smaltimento l'apparecchia-tura sua tenuta lontana dai bambini.

Smaltimento delle batterie e degli accumulatori usati

Gli apparecchi elettrici ed elettronici contengono spesso batterie e accumulatori che sono aftero l'uso non posso non essere gettati nei rifiuti domestici. L'utente è obbligato per legge a non rimuovere dagli aspirapolvere batterie e accumulatorati usati e a portarli a un centro di raccolta adatto dove posso essere smaltiti correttamente. Batterie e accumulatori contengono verosimilmente sostanze che posso sono essere nocive per la salute delle persone e per l'ambiente.

Il contrassegno delle batterie o degli accumulatori fornisce ulterioriindicazioni. Il bidone barrato significa che in nessun caso batterie e accumulatori possono essere gettati nei rifiuti domestici. Se il bidone barrato è contrassegnato da uno o diversi symboli chimici riportati, significa che sono contenuti piombo (Pb), cadmio (Cd) e/o mercury (Hg).

Batterie e accumulatorati usati contengo- no importanti materie prime e posso nono essere riciclati. La raccolta differenziata di batterie e accumulatorati usati ne facilita il trattamento e il riciclaggio.

Notarelativaleimmagini

Le immagini indicate nei capitoli sono riportate alla fine delle presenti istruzioni d'uso, nelle pagine pieghevoli.

Installazione e allacciamenti

Assemblare l'aspirapolvere (Fig. 01 + 02)

Le possibità per assemblare completamente l'aspirapolvere sono 2.

• Inserire il tubo aspirante sopra o sostto la PowerUnit.

Vantaggi della PowerUnit in bassosull'aspirapolvere:

• possibile funzione sicura per riporre l'apparecchio (v. cap. "Uso", par. "Interrompere il funzionamento")
• ergonomia (alleggerimento del polso)
• pulizia confortevole di grande superfici

Vantaggi della PowerUnit in alto sull'aspirapolvere:

• pulizia confortevole molto i mobili piani
• rimozione rapida della PowerUnit

SoloPowerUnit

Per aspirare in modo rapido e mirato briciole o capelli è adatta la PowerUnit alla tubo aspirante e spazzola elettrica.

Suggerimento: Questa struttura è particolaremente adatta all'impiego degli accessori (v. cap. "Uso degli accessori forniti").

Innestare I'impugnatura Comfort (Fig. 03 + 04)

A seconda della struttura selezionata dell'aspirapolvere è possibile innestare l'impugnatura Comfort sul tubo aspirante oppure sulla PowerUnit.

Innestare l'impugnatura Comfort dall'alto sul bocchettone del tubo aspirante, finché l'impugnatura si aggancia in modo percettibile (sezione imagine sinistra).
Far passare l'impugnatura Comfort lungo la guida sulla maniglia del contentatore della polvere dall'alto sul bocchettone della PowerUnit finché l'impugnatura Comfort si aggancia in modo percettabile (sezione imagine destra).
Spagnere I'aspirapolvere con I'accensione/lo spegnimento sul lato frontale dell'impugnatura Comfort, se si desidera分开are i vari componenti.
Premere il tasto si sblocco e togliere I'impugnatura Comfort verso l'alto.

Collegare la PowerUnit e il tubo aspi-rante (Fig. 05 + 06)

In base alla struttura scelta dell'aspirapolvere il tubo aspirante si trovava sopra ootto la PowerUnit.

Far passare il tubo aspirante lungo la guida sulla maniglia del contentatore della polvere dall'alto sul bocchettone della PowerUnit finché il tubo aspirante si aggancia in modo percettibile (sezione imagine sinistra).

Innestare il bocchettone della PowerUnit dall'alto nel tubo aspirante finché il bocchettone si aggancia in modo percettabile (sezione imagine destra).
Per staccare i due elementi, premere il tasting di sblocco.

Inserire la batteria (Fig. 07, 08 + 09)

Rimuovere l'adesivo alla batteria.
Inserire la batteria lungo le guide fino all'aggancio percettabile nella PowerUnit.
Premere i due tasti di sblocco lateralmente sulla batteria se si desidera separare i componenti ed estrarre la batteria.

Collegare la spazzola elettrica (Fig. 10)

In base alla struttura scelta dell'aspirapolvere, innestare il bocchettone dellaPowerUnit o il bocchettone del tubo aspirante nella spazzola elettrica.

Innestare il bocchettone posizionato dall'alto nella spazzola elettrica finché si aggancia in modo percettabile.
Premere il tasto di sblocco sulla spazzola elettrica se si desidera staccare i componenti e togliere il bocchettone alla spazzola elettrica (Fig. 06).

Indicazioni generali sulla batteria

Al momento della fornitura la batteria non è completamente carica.

Caricare completeness la batteria prima di utilizzarla per la prima volta. La durata prevista è di ca. 4 ore.

Eseguire esta prima ricarica assolutamente nella PowerUnit per attivare la potenza massima della batteria.

Quando la batteria è completamente carica, la spia relativà allo stato di ricarica della batteria si spegne dopo 10 minuti per risparmiare energia elettrica.

È possibile aspirare fino a 14 minuti se si utilizza l'aspirapolvere completamente assemblato e si selezione il livello massimo di potenza.

Seuttavia siutilizza solo la PowerUnit e siseleziona il livello di potenza più basso, è possibile aspirare fino a 60 minuti.

Caricare la batteria (senza montaggio a parete) (Fig. 11)

Si più conservare l'aspirapolvere in piedi e caricare direttamente la batteria.

Innestare la PowerUnit nella spazzola elettrica per garantire una posizione stabile dell'aspirapolvere.
Spostare l'aspirapolvere verso di se finché il bocchettone di collegamento della spazzola elettrica si aggancia in modo percettabile.
Inserire il connettore di ricarica del cavo allegato nella boccola di ricarica sul lato inferiore della batteria.
Inserire il caricabatteria in una presa elettrica.

Si avvia la ricarica.

Leggere al capitolo "Spia stato di ricarica della batteria".

Caricare la batteria (con montaggio a parete) (Fig. 12 + 13)

Le possibilità per conservare e ricarica- re l'aspirapolvere sono 2.

Per il montaggio a parete è necessario un luogo adatto nelle vicinanze di una presa elettrica libera.

Montaggio a parete (Fig. 14 + 15)

Sul retro del supporto a parete fornito è applicata una piastra di montaggio con un sacchettino di viti.

Per il montaggio a parete occorre fissare la piastra di montaggio alla parete del luogo scelto.

Prende il sacchettino delle viti.
Premere il tasto di sblocco sul lato inferiore del supporto a parete.
Togliere la piastra di montaggio verso il basso dal supporto a parete.

Fissare la piastra di montaggio (Fig. 16 + 17)

Per fissare la piastra di montaggio alla parete vengono forniti 2 tasselli e 2 viti TORX T20.

E necessario inoltre un avvitatore a batterie o un trapano (diametro punta 6 mm).

In base alla struttura scelta dell'aspirapolvere scegliere una distance di 45 cm o 98 cm dal bordo inferiore della piastra di montaggio al pavimento.

Fare attenzione a non danneggiare nessun condotto posato nella parete.

Fissare la piastra di montaggio alla parete.

Fissare il cavo di ricarica nel supporto a parete (Fig. 18, 19 + 20)

Sul lato inferiore del supporto a parete è presente un vano per il cavo.

Premere i due tasti di sblocco sul lato inferiore del supporto a parete e togliere lo sportellino del vano per il cavo.
■ Inserire la spina di ricarica del cavo dall'alto nell'apertura.
Posare il cavo di ricarica nella guida per il cavo.
Applicare lo sportellino e chiudere il vano.

Innestare il supporto accessori (se necessario) (Fig. 21)

Per ripore i tre accessori è allegato un supporto (v. cap. "Uso degli accessori forniti").
Inserire il supporto per accessori sono alla battuta d'arresto sul supporto a parete.

Applicare il supporto a parete (Fig. 22 + 23)

Applicare il supporto a parete dall'alto sulla piastra di montaggio finché il supporto si incastra in modo percettibile.
- Inserire la PowerUnit dell'aspirapolverre assemblato con batteria inserta dall'alto nel supporto a parete.
Inserire il caricabateria in una presa elettrica.

Si avvia la ricarica.

Spia ricarica della batteria (durante la ricarica) (Fig. 24)

Lo stato di ricarica della batteria è visualizzata sulla PowerUnit.

Capacità di cari- Visualizzazione ca

ca. 0% - 34% lampeggia lenta-mente in basso
ca. 35% - 69% accesa in basso, lampeggia lenta-mente al centro
ca. 70% - 90% accesa in basso e al centro, lampeggia lenta-mente in alto
ca. 91% - 100% ingressa in basso, al centro e in alto

Quando la batteria è completamente carica, la spia relativa allo stato di ricarica della batteria si spegne dopo 10 minuti per risparmiare energia elettrica. è possibile visualizzare lo stato di ricarica in qualsiasi momento per 4 secondi, premendo il tasting di accensione/spegnimento sull'impugnatura Comfort.

Se la batteria non viene utilizzata a lungo e si è scaricata, passa in modalità di sicurezza. Per la ricarica nella PowerUnit la spia dello stato di ricarica della batteria reagisce solo dopo ca. 30-60 minuti.

Spia ricarica della batteria (in caso di utilizzato) (Fig. 24)

Lo stato di ricarica della batteria è visualizzata sulla PowerUnit.

Capacità di cari- Visualizzazione ca

ca. 100% - 70% accesa in alto, al centro e in basso
ca. 69% - 35% ingressa al centro e in basso
ca. 34% - 11% accesa in basso
ca. 10% - 0% lampeggia lenta-mente in basso

Uso degli accessori in dotazione (Fig. 25)

① Bocchetta per poltrone
Per aspirare poltrone, materassi, cuscini.
Bocchetta a lancia

Per aspirare pieghe, fessure e angoli.

③ Pennello per mobili

Per aspirare listelli, oggetti decorati o intagliati.
La testa del pennello può essere ruotata in modo da assumere la posizione più comoda.
Supporto per accessori

Per ripore gli accessori.

Ogni accessorio ha il suoizzato nella clip,indicato da un symbolo.

Si cui applicare il supporto per accessori al supporto a parete (v. cap. "Posizionamento e allacciamento", par. "Applicare supporto per accessori").

Spazzola elettrica Multi Floor XXL (Fig. 26)

Attenersi innanzitutto alleindicazioni sulla pulizia del produttore del pavimento, del tappeto o della moquette.

La spazzola elettrica è adatta alla pulizia quotidiana di pavimenti duri, non delicati, tappeti e moquette.

Suggerimento: Se si desidera aspirare gradini delle scale rivestiti in moquette in modo confortevole, non utilizzato il tubo aspirante.

L'assortimento Miele per la cura dei pavimenti offre gli accessori adatti a molte applicazioni speciali (v. cap. "Accessori su richiesta").

Spazzola elettrica Electro Compact (Fig. 27)

(a seconda del modello)

Attenersi innanzitutto alleindicazioni sulla pulizia del produttore del pavimento, del tappeto o della moquette.

La spazzola elettrica è particolaremente adatta alla pulizia intensa di poltrone e sedili di automobili.

Suggerimento: Se si desidera pulire in modo confortevole poltrone o sedili di automobili, non utilizzato il tubo aspirante.

Batteriaaggiuntiva e stazione di ricarica della batteria (Fig.28)

(a seconda del modello)

Se si utilizza la batteria aggiantiva è possibile raddoppiare la durata di utilizzato dell'elettrodomestico.

Prima della prima ricarica leggere assolutamente il capitolo "Posizioneamento e allacciamento", par. "Indicazioni generali sulla batteria".

A partire alla seconda ricarica insertire la batteria nella stazione di ricarica sono al percettabile aggancio.
Inserire la spina nella presa.

Si avvia la ricarica. La spia dello stato di ricarica della batteria lampeggia a sinistra.

Spiegazioni sulla spia di ricarica della batteria sono riportate al capitolo "Posizionamento e allacciamento", par. "Spia dello stato di ricarica della batteria".

Se subito dopo l'uso si carica la batteria scarica nella stazione, il procedimento di carica si avvia solo dopo che la batteria si è raffreddata.

Il raffreddamento può durare fino a 60 minuti. La spia dello stato di ricarica della batteria sulla stazione non reagisce in quello lasso di tempo.

Uso

Accensione e spegnimento (Fig. 29)

Staccare la spina di ricarica alla boccola della batteria se la batteria è stata ricaricata direttamente.
Togliere l'aspirapolvere dal supporto a parete se la batteria è stata ricaricata li.
Premere il tasting di accensione/spegnimento sull'impugnatura Comfort ①.

Impostare la potenza aspirante

È possibile adattare la potenza aspirante dell'aspirapolvere in base alla situazione. Riducendo la potenza aspirante si abbassaanche notevolmente la forza di scorrimento sulla spazzola elettrica.

Sull'impugnatura Comfort è possibile selezionare 3 livelli di potenza:

1 livello di potenza più basso per sporco leggero
2 livello di potenza medio per sporco normale

max. livello di potenza massimo per sporco ostinato

Al livello potenza medio e più alto è attivo un rilevamento del pavimento.

A seconda della base l'assorbimento di potenza della spazzola elettrica si imposta in automatico e quello cui quocare un rumore di funzionamento modificato.

Illuminare la superficie da aspirare

(a seconda del modello)

Per illuminare l'area di aspirazione la spazzola elettrica dell'aspirapolvere è dotata di BrilliantLight.

Funzione di riposo per pause brevi

(per motivi di sicurezza dautilizzare solo con la PowerUnit in basso sull'aspirapolvere)

Se si aspira con la PowerUnit in basso sull'aspirapolvere, è possibile interrompere il funzionamento dell'aspirapolvere accesa.

Spostare l'aspirapolvere verso di se finché il bocchettone di collegamento della spazzola elettrica si aggancia in modo percettibile.

L'aspirapolvere è in posizione sicura, la spazzola elettrica si spegne e la batteria si preserva.

Se si sblocca solo il bocchettone di allaccimento della spazzola elettrica, la spazzola elettrica si riaccende.

Manutenzione

Pericolo di ferirsi a causa del rullo spazzola che ruota.

É possibile ferirsi sul rullo spazzola rotante.

Spagnere l'aspirapolvere prima di qualsiasi intervento di manutenzione.

A tale scopo utilizzato l'accensione e lo spegnimento sull'impugnatura Comfort.

I pezzi di ricambio si possono richiedere al servizio di assistenza tecnica autorizzato Miele o ai rivenditori specializzati Miele.

Vuotare il contentitore polvere (Fig. 30 - 34)

Vuotare il contentatore polvere al più tardi quando nel contentatore la polvere ha raggiunto il livello max.

• Ruotare il coperchio del contentatore della polvere nella direzione della freccia fino alla prima battuta d'arresto.
  Estrarre il contentatore polvere verso l'alto.

Smaltire il contentuto nei rifiuti domestici, se non vi sono componenti vietati.

Per vuotare il contentatore polvere tenerlo dentro il contentitore dei rifiuti, di modo che fuoriesca meno polvere possibile.
■ Ruotare il coperchio del contentatore della polvere nella direzione della freccia fino alla successiva battuta d'arresto.

Lo sportellino in basso sul contentatore della polvere si après e la polvere fuoriesce.

• Ruotare il coperchio del contentatore della polvere indietro nella posizione di partenza.
  Chiudere lo sportellino finché si incastra percettibilmente.
  Far passare la maniglia del contentatore polvere dall'alto lungo la guida sul bocchettone della PowerUnit finché il contentitore polvere si aggancia in modo percettabile.

Pulire il filtro polvere fine (Fig. 35)

Nel contentitore della polvere si trovav il滤ro polvere fine.

Pulire quello过滤o almeno una volta al mese.

Estrarre il contentatore polvere fine.
Estrarre ilhetto polvere fine verso l'alto.

Danni causati da errorsi di pulizia. Ilchio polvere fine si cui danneggia- re e perdere l'efficacia.

Non pulire il filtrlo polvere fine dall'interno. Non utilizzato oggetti appuntiti o taglienti per pulirlo. Non spazzolare il filtrlo polvere fine.

Disporre il filtro polvere fine su un bidone per l'immondizia.
Batterilelfiltropolverefineconilbordoinferiorein gommae concautela.
- Ruotare leggermente ilhetto polvere fine in modo che lo sporco si possa staccare da tutti gli interstizi.
Riposizionare il filtro polvere fine pulito nel contentatore della polvere.
Posizione di nuovo il contentatore della polvere sul bocchettone della PowerUnit.

Pulire il prefiltro (Fig. 36 - 39)

Nel contentitore della polvere si trovale il prefiltro.

Pulirlo se necessario.

Estrarre il contentatore polvere fine.
Estrarre ilhetto polvere fine (Fig. 35).
■ Vuotare il contentatore della polvere in un secchio dei rifiuti etogliere il prefiltro verso l'alto.
Sbloccare ilhetto salvamotore in sensore antiorario e sfilarlo verso l'alto.

Danni causati da errorsi di pulizia. Il prefiltro si può danneggiare e perdere l'efficacia.

Nonutilizzare oggetti appuntiti o taglienti per pulirlo.

Batterilelprefiltrusunsecchio dei rifiuti con cautela.

Suggerimento: Usare una spazzola sottile o similare per pulire il prefiltro accuramenteanche all'interno. Non è necessario pulire il filtrolo salvamoto. É possibile rimuoverlo per raggiungere con magiore facilità il vano interno del prefiltro.

Al terminede la pulizia del prefiltropositionare il filtrolo salvamotore nelprefiltro fissandolo.
■ Bloccare ilhetto salvamotore in senso orario fino alla battuta d'arresto.
- Riapplicare il prefiltro nel contentitore della polvere.
Far coincidere a tale scopo le due guide di inserimento e ruotare il coperchio del contentatore polvere indietro nella posizione di partenza.
Chiudere lo sportellino sotto il contentatore polvere finché si incastra per-cettibilmente.
Reinserire ilhetto polvere fine.
Posizione di nuovo il contentatore della polvere sul bocchettone della PowerUnit.

Pulire il contentitore polvere

Pulire il contentitore polvere all'occor- renza.

Estrarre il contentatore polvere fine.
■ Vuotare il contentatore della polvere in un secchio dei rifiuti etogliere il prefiltro verso l'alto (Fig. 36).
Pulire il contentitore polvere con ac-qua e un detersivo delicato per i piatti.

■ Asciugare con cura il contentatore polvere.
- Riapplicare il prefiltro nel contentitore della polvere.
Posizione di nuovo il contentatore della polvere sul bocchettone della PowerUnit (Fig. 38 + 39).

Pulire la spazzola elettrica (Fig. 06)

(a seconda del modello)
Staccare la spazzola elettrica dal bocchettone dell'aspirapolvere.

Rimuovere fili e capelli (Fig. 40)

Disporre la spazzola elettrica con il lato inferiore rivolto versus l'alto su una superficie pianae e pulita.
- Tagliare con una forbice fili e capelli che si fosso erarotolati sul rullo. Sul rullo spazzola è prevista un'apposita scanalatura per infrilare la forbice.

I peli e i capelli tagliati vengono infine aspirati dall'aspirapolvere.

Togliere il rullo spazzola (Fig. 41)

(non possibile per la spazzola elettrica Electro Compact)

È possibile rimuovere il rullo spazzola alla spazzola elettrica per eliminare lo sporco ostinato e per pulire ancche la parte interna della spazzola.

Sbloccare lo sportellino lateralmente sulla spazzola elettrica, in modo che sia visible il symbolo l
Ribaltare lo sportellino versus l'alto fino alla battuta d'arresto.
Prelevare il rullo.

it

Pulire il rullo spazzola e rimuoverete tutte le parti sporche dal vano interno della spazzola elettrica.
Rimontare la spazzola elettrica in ordine inverso.

Sostituire la batteria

Tenere pronta la batteria a ioni di litio AP01 originale Miele (denominazione: HX LA).

Osservare leindicazioni speciali su comeutilizzare e smaltirele batterie nei capitoli "Indicazioni per la sicurezzae avventenze",Il Vostro contributo alla tutela dell'ambiente"e "Posizionamento e installmente"(par. "Indicazioni generali sulla batteria").

Cosa fare se...

La maggior parte dei guasti che si verificano durante l'uso quotidiano dell'apparecchio più essere eliminata personalmente,enza difficoltà. In molti casi è possibile risparmiare tempo eosti sanza doversi necessariamente rivolgere all'assistenza tecnica.

Le tabelle che seguono sono un ainto per individuire e possibilmente eliminare le cause dei guasti.

Pericolo di feriri a causa del rullo spazzola che ruota.

É possibile ferirsi sul rullo spazzola rotante.

Spagnere l'aspirapolvere prima di effettuare qualsiasi intervento. A tale scopo utilizzato l'accensione e lo spegnimento sull'impugnatura Comfort.

Problema Causa e rimedio
L'efficacia di pulizia non è buona.	Il contentatore polvere è piano. ■ Vuotare e pulire il contentatore polvere.
	La spazzola elettrica è sporca/ostruita. ■ Pulire la spazzola elettrica e il vano interno della spazzola elettrica (v. cap. "Manutenzione", par. "Pulire spazzola elettrica").
Le prestazioni di pulizia si riducono.	Il filtrlo antiparticolato è sporco. ■ Pulire il filtrlo polvere fine (v. cap. "Manutenzione", par. "Pulire il filtrlo polvere fine").
	Il prefiltro è sporco. ■ Pulire il prefiltro (v. cap. "Manutenzione", par. "Puli- re il prefiltro").
La spazzola elettrica si spegne automatica- mente.	La spazzola elettrica è sovraccarica p.es. su un tap- peto a Pelosi lungo. ■ Spagnere l'aspirapolvere e riaccenderla con po- tenza ridotta. A tale scopo utilizzato l'accensione e lo spegnimento sull'impugnatura Comfort.
Il rumore di funzioni- amento si modifica du- rante il lavoro di aspira- zione.	Al livello potenza medio e più alto è Attivo un rileva- amento del pavimento. A seconda della base l'assorbi- amento di potenza della spazzola elettrica si imposta perfettamente e in automatico. ■ Il rumore fa parte del funzionamento normale dell'aspirapolvere.
Problema Causa e rimedio
L'aspirapolvere non si avvia quando si accen-de.	Non è inserita la batteria oppure la batteria non è in-serita correttamente.Inserire la batteria oppure controllare la sede della batteria (v. cap. "Posizionamento e allacciamento", par. "Inserire la batteria").
	La batteria non è sufficientemente carica.Caricare la batteria in modo corretto come descri-tto nelle presenti istruzioni d'uso (v. cap. "Posizio-namento e allacciamento", par. "Caricare la batte-ria").
	Non è inserita la batteria originale Miele.Inserire la batteria originale Mieleagli ioni di litio AP01 (denominazione: HX LA).
	La spina per la ricarica non è ancora inserita.Staccare la spina di ricarica alla boccola della batteria.

Segnalazioni di anomalie

Pericolo di feriri a causa del rullo spazzola che ruota.

É possibile ferirsi sul rullo spazzola rotante.

Prima di anni intervento per risolverre un guasto spegnere l'aspirapolvere. A tale scopo utilizzare l'accensione e lo spegnimento sull'impugnatura Comfort.

Le segnalazioni di guasto sono visualizzate tramite spia dello stato di carica della batteria lampeggiante rapidamente sulla PowerUnit.

Problema Causa e rimedio
Lampeggio rapido della spia inferiore	Errore interno diSYSTEMA ■ Togliere la batteria, attendere 10 secondi, reinseri- re la batteria e caricarla.
Lampeggio rapido delle spie inferiore e centrale.	Guasto "Surriscaldamento della batteria" ■ Attendere ca. 30 minuti prima di riaccendere l'a- spirapolvere.
Lampeggio rapido delle spie centrale e superio- re.	Guasto "Batteria non rilevata" ■ Inserire la batteria originale Mieleagli ioni di litio AP01 (denominazione: HX LA).
Lampeggio rapido della spia superiore	Guasto "Impugnatura Comfort non rilevata" ■ Rimuovere l'impugnatura Comfort e reinserirla (v. cap. "Posizionamento e allacciamento", par. "Inse- rire impugnatura Comfort"). ■ Togliere la batteria, attendere 10 secondi, reinseri- re la batteria.

Pulizia / Manutenzione

Pericolo di ferirsi a causa del rullo spazzola che ruota.
E possibile ferirsi sul rullo spazzola rotante.

Spagnere l'aspirapolvere prima di qualsiasi pulizia. A tale scopo utilizzare l'accensione e lo spegnimento sull'impugnatura Comfort.

Aspirapolvere e accessori

Pericolo di scossa elettrica a causa della tensione di rete.

Se l'umidità penetrà nel caricabatterie c'è pericolò di scossa elettrica.

Non immergere mai in acqua il caricabatterie.

Rispettare leindicazioni speciali di pulizia per il contentatore polvere al capitolo "Manutenzione".

Le parti e gli accessori in plastica dell'aspirapolvere possono essere puliti con un apposto prodotto per plastica, reperibile in commercio.

Danni causati da prodotti non adatti.

Tutte le superfici si grafiano dispon-
mente. Tutte le superfici possono sub
bire ancche alterazioni di colore o de
colorazioni se si trattano con prodotti
non adeguati.

Non utilizzare mai prodotti abrasivi, pulitori per vetro o multiuso e detergenti contenti oli.

Assistenza tecnica

Contatti in caso di guasto

In caso di guasto che non si è in grado di risolverve da soli, contattare il negotio specializzato Miele o il servizio di assistenza tecnica Miele.

Il numero di Telefono dell'assistenza tecnica Miele si trovava in fondo alle presenti istruzioni.

Garanzia

La durata della garanzia prevista alla legislazione vigente è di 2 anni.

Per ulteriori informazioni sulle condizioni di garanzia rivolgersi all'assistenza technique Miele.

Accessorisurrichiesta

Attenersi innanzitutto alleindicazioni sulla pulizia del produttore del pavimento, del tappeto o della moquette.

Si consiglia di utilizzato gli accessori con il logo "ORIGINAL Miele". Solo in quello modo si sfruttano appieno sua la potenza aspirante dell'apparecchio che il volume del sacchetto polvere.

Si tengapresente che malfunzionamenti e danni all'aspirapolvere causati dall'impiego di accessori sprovvisti del logo "ORIGINAL Miele", sono escludi alla copertura di garanzia.

Fonti di riferimento per accessori

È possibile acquistare gli accessori originali Miele in internet nello shop online di Miele, presso il servizio di assistenza tecnica Miele oppure presso i negoti specializzati Miele.

Gli accessori originali Miele si riconoscono dal logo "ORIGINAL Miele" apposto sulla confezione.

Alcuni modelli hanno in dotazione già di serie uno o più dei seguenti accessori.

Spazzola elettrica Electro Compact (HX SEB)

Per la pulizia accurata di poltrone e sedili di automobili.

Pennello con setole naturali (SSP 10)

Per aspirare oggetti particolarmente delicati.

Spazzola a lamelle / spazzola per termosifoni (SHB 30)

Per aspirare tra gli elementi del radiatore, in fissure o interstizi.

Bocchetta per materassi (SMD 10)

Per aspirare comodamente materassi, poltrone con pieghe e fissure.

Bocchetta a lancia, 300 mm (SFD 10)

Bocchetta a lancia molto lunga per aspirare fissure, angoli, pieghe.

Bocchetta a lancia, 560 mm (SFD 20)

Bocchetta a lancia flessibile per aspirare interstizi poco accessibili.

Bocchetta per poltrone, 190 mm (SPD 10)

Bocchetta per poltrone particolarmente larga per aspirare poltrone, imbottiti, materassi e cuscini.

Batteria aggiuntiva AP01 (HX LA)

Per raddoppiare la durata di utilizzato dell'aspirapolvere.

Stazione di ricarica LS03 (HX LS)

Per caricare contemporaneamente e a parte rispetto all'elettrodomestico la batteria aggiantiva.

Strada di Circonvallazione, 27

39057 S. Michele-Appiano (BZ)

E-mail: [e-mail]

www.miele.it

Luxembourg:

Miele S.à r.l.
