MANUALE UTENTE sWalk Fold Sportstech

Siamo lieti che abbiate scelto un dispositivo della gamma SPORTSTECH. Con le attrezzature sportive di SPORTSTECH potrete usufruire nella più alta qualità e nella più recente TECHNOIA.

Per sfruttare a piano il potenziale del dispositivo e poterlo utilizzato per molti anni, raccomandiamo di leggere attendamente quello manuale prima di iniziare l'allenamento. Utilizzato il dispositivo seguendo le istruzioni.

Non ci assumiamo alcuna responsabilità per i dati derivanti da un uso improprio o da un uso errato del dispositorio.

AVVERTENZA! Pericolo dovuto a un uso improperio!

Assicurarsi che TutTE le personne che usano I'attrezzo abbiano letto e compreso le presenti istruzioni per l'uso. Tenere quello manuale vicino all'attrezzo.
- Seguire tutte le istruzioni di sicurezza di quello manuale.
- Non sovraccaricare MAI se stessi o gli altri quando si usa l'attrezzo.

Indice

Ambito di segna 54
Dati tecnici 54
Esploso/Elenco dei pezzi di ricambio 54
Conformità 54
1. Importanti istruzioni di sicurezza 55
2. Localizzazione e stoccaggio 57
3. Controllo 58
4. Allenamento 60
5. Risuzione dei problemi 61
6.Pulizia e manutenzione 62
7.Smaltimento 63
EU Declaration of Conformity 65

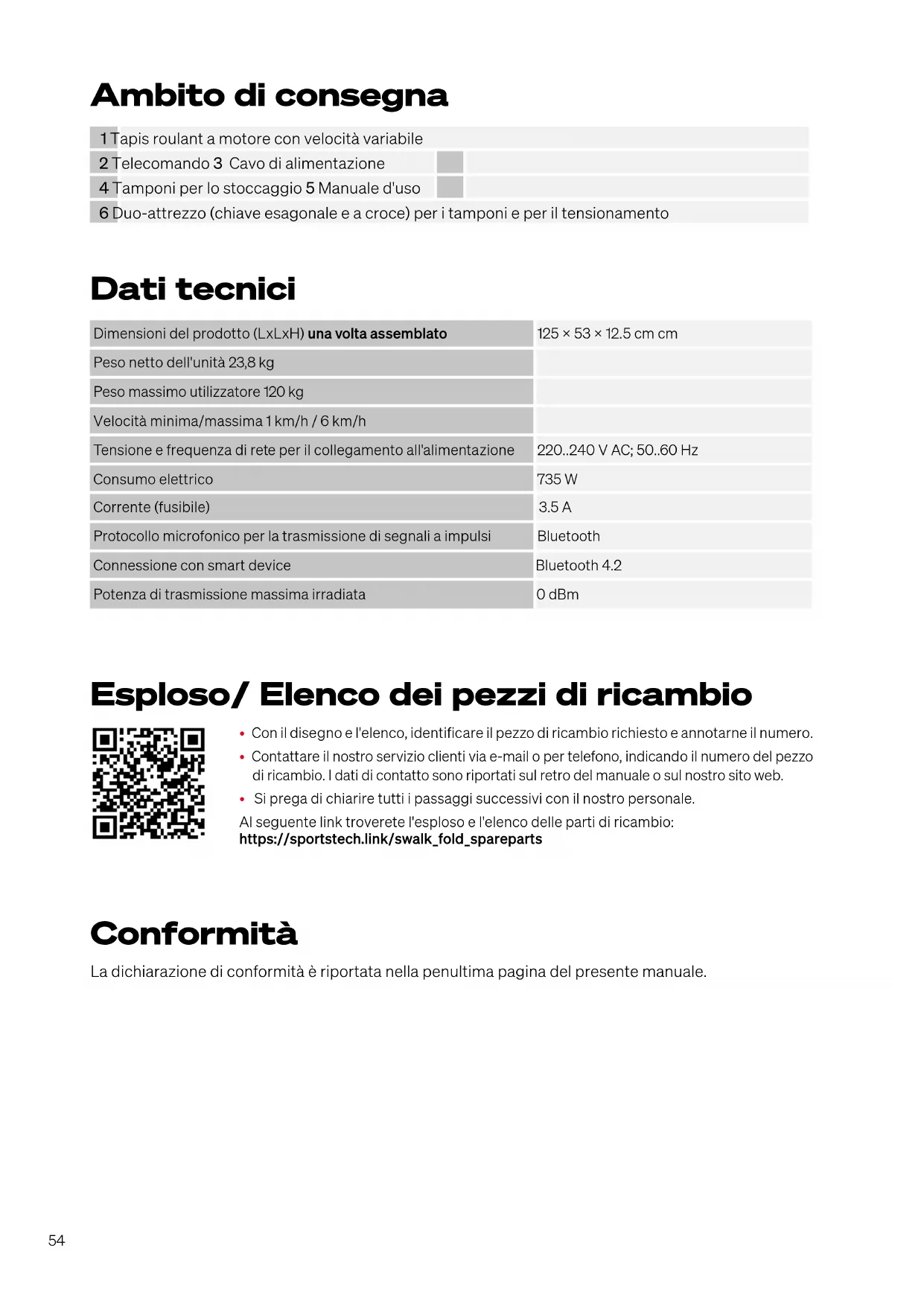

Ambito di segna

1 Tapis roulant a motore con velocità variabile
2 Telekomando 3 Cavo di alimentazione
4 Tamponi per lo stoccaggio 5 Manuale d'uso
6 Duo-attrezzo (chiave esagonale e a croce) per i tamponi e per il tensionamento

Dati tecnici

Dimensioni del prodotto (LxLxH) una volta assemblato	125 × 53 × 12.5 cm cm
Peso netto dell'unità 23,8 kg
Peso massimo utilizzato 120 kg
Velocità minima/massima 1 km/h / 6 km/h
Tensione e frequenza di rete per il collegamento all'alimentazione	220..240 V AC; 50..60 Hz
Consumo elettrico	735 W
Currente (fusibile)	3.5 A
Protocollo microfonico per la trasmissione di segnali a impulsi	Bluetooth
Connessione con smart device	Bluetooth 4.2
Potenza di trasmissione massima irradiata	0 dBm

Esploso/ Elenco dei pezzi di ricambio

• Con il disegno e l'elenco, identificare il pezzo di ricambio richiesto e annotarne il numero.
• Contattare il nostro servizio clienti via e-mail o per Telefono,indicando il numero del pezzo di ricambio. I dati di contatto sono riportati sul retro del manuale o sul nostro site web.
• Si prega di chiarerette tutti i passaggi successivi con il nostro personale.

Al seguente link troverete l'esploso e l'elenco delle parti di ricambio:

La dichiarazione di conformità è riportata nella penultima pagina del presente manuale.

1. Importanti istruzioni di sicurezza

AVVERTENZA! Pericolo dovuto a un uso improprio!

• Prima di utilizzare il disposativo, leggere tutte le istruzioni e le note di sicurezza. Seguirle attendamente.
• Pericolo di danni alla salute o addirittura di morte a causa di un allenamento improprio o eccessivo!
• Il disposativo non è adatto a scopi medici e ad applicazioni di alta precisione.
  Applicare anche il buon senso per evitare rischi.

REQUISITI PERSONALI

REQUISITI FISICI GENERALI

AVVERTENZA! Pericolo di danni alla salute o addirittura di morte a causa di un allenamento improprio o eccessivo! L'uso della macchina è faticoso per la circolazione e ilsystema muscolo-scheletrico.

• Assicurarsi in anticipo che non visiano malattie o lesions che impediscano l'uso dell'unità. Se necessario, consultare un medico, soprattutto in caso di problemi noti o sospetti.
• L'intensità di utilizzo (velocità) non deve mai superare la forma fisica attuale della persona che utilizes la bicyclicetta.
• Prestare attenzione ai segnali del corpo. I sistemi dilettura del polso possono essere imprecisi.
• Interrompere immediatamente l'esercizio se si avverte uno dei seguenti sintomi: dolore, oppressione toracica, battito cardiaco irregularare, mancanza di respiro, vertigini o nausea. Allora consultate un medico.
• Le personne con abilità limitate possono utilizzato il dispositivo solo con un responsabile adeguato e a Bassa velocità.

Esigenze di peso e di età

• L'uso del prodotto deve essere consentito solo a persona adulte.
• Il peso massimo consentito per gli utilizzatori è di 120 kg.
• I giovani al di sotto dei 14 anni non devono mai utilizzato l'apparecchio o eseguire operazioni di pulizia o manutenzione dell'apparecchio.

CONDITIONI GENERALI D'USO

Non utilizzare il disposativo a fini commerciali, ma solo per uso domestico. Non utilizzare il disposativo per scopi terapeutici.
- I bambini e gli animali domestici devono essere tenuti a una distance di sicurezza di almeno 3m (10 ft) dall'apparecchio. Attenzione. In particolare, il nastro di scorrimento in movimento è estremamente pericoloso.

DISIMBALLARE INSTALLARE

PERICOLO! Rischio di soffocamento! Tenere i sacchetti di plastica e simili lontano da bambini e animali.
- Per facilitare la restituzione, conservare il materiale di imballaggio durante il periodo di restituzione. Smaltirlo successivement secondo le norme locali.
- Installare l'apparecchio solo su una superficie stabile e piatta, in ambienti interni asciutti. Protegete le superfici sensibili con un tappetino resistente al calore: Il vano motore può sorriscaldarsi.
- Installare l'apparecchio con uno spazio sufficiente in tutte le direzioni; in particolare, mantenere uno spazio libero di almeno 2 m (6,6 ft) dietro l'apparecchio (vedere la sezione "Installazione dell'apparecchio").
- Assicurarsi che tutte le aperture di ventilazione del vano motore siano libere e pulite. Se除去 l'unità c'é un tappeto, quello non deve toccare la parte inferiore del macchinario.

ASSICURARSIMMEDIATAMENTE PRIMA DI OGNI UTILIZZO

• Eseguire un'ispezione visiva prima di anni utilizzato; in particolare controllare e risolverve i seguenti punti.

• La struttura è sicura e stabile?

• La cinghia di trasmissione è sufficientemente lubrificata, allineata al centro e sufficientamente tesa?

• Tutti i collegamenti sono stretti? (viti, dadi, ecc.)

• Il cavo è intatto?

• La zona intorno al disposativo è priva di rischi di incidenti, come ad esempio oggetti taglienti?

In caso di difetti dell'unità o del cavo, non utilizzato il disposativo, ma metterlo al riparo da qualsiasi utilizzo e provvedere alla sua riparazione.
- Utilizzare l'apparecchio solo con valori di collegamento elettrico corretti e cavi originali con messa a terra di protezione. Non utilizzato una presa di distribuzione. Proteggere il cavo dal calore e dai danni meccanici.
- Utilizzare il dispositivo solo con scarpe sportive antiscivolo. Non utilizzare mai tacchi o punte. Non camminare a piedi nudi o con i calzini.
- Se si usano i lacci delle scarpe, assicurarsi che siano corti eben stretti.
Nonutilizzare l'unita con indumenti larghi, lacci lunghi o asciugamani che potrebbero impigliari.
Nonutilizzare l'apparecchio con gioielli o con oggetti sciolti.
- Non utilizzato l'apparecchio除去 l'effetto di alcool, farmaci o droghe.

DURANTE L'UTILIZZO

L'unità poue essereutilizzata dauna sola persona alla volta.
- Entrata e avvio dell'unità:

• Entrare nell'unità solo quando il nastro di scorrimento è fermo.

• Avviare l'unità alla velocità più Bassa.

• Quando si MARCA SULL'UNITA:

• Aumentare la velocità solo quando l'utente cammina in sicurezza. Cambiate la velocità solo lentamente.

• Non sforzatevi mai troppo.

• Correre solo in avanti, mai di lato o all'indietro.
• Non sostare sul nastro di scorrimento in movimento.

Fermata e abbandono dell'unità:

• Per fermarsi, ridurre lentamente la velocità sono all'arresto (pulsanti Velocità +/-).
• Lasciare l'unità solo quando l'imbracatura è ferma. A tal fine scendere dal lato dell'unità.

Non mangiare o bere sull'unita.
- Tenere lontano dall'unità i liquidi e la sporcizia.
Nonutilizzare spray sull'apparecchio o nelle sue vicinanze.

IMMEDIATEAMENTE DOPO L'UTILIZZO

• Spagnere l'interruttore accanto alla presa del cavo. Scollegare con cautela il cavo di alimentazione dall'unità.
• Eseguire nuovamente un'ispezione esterna: L'unità è pulita e intatta?

PULIZIA, MANUTENZIONE, REGOLAZIONE E STOCCAGGIO

• Eseguire regolarmente le operazioni di manutenzione e regolazione, ma solo in base alle istruzioni.
  Non accendere mai l'unità quando il nastro è sollevato.
• Conservare l'apparecchio e il cavo di alimentazione fuori alla portata di bambini e animali.
• Conservare l'unità in un luogo asciutto e pulito, al riparo da gelo, calore e luce solare.

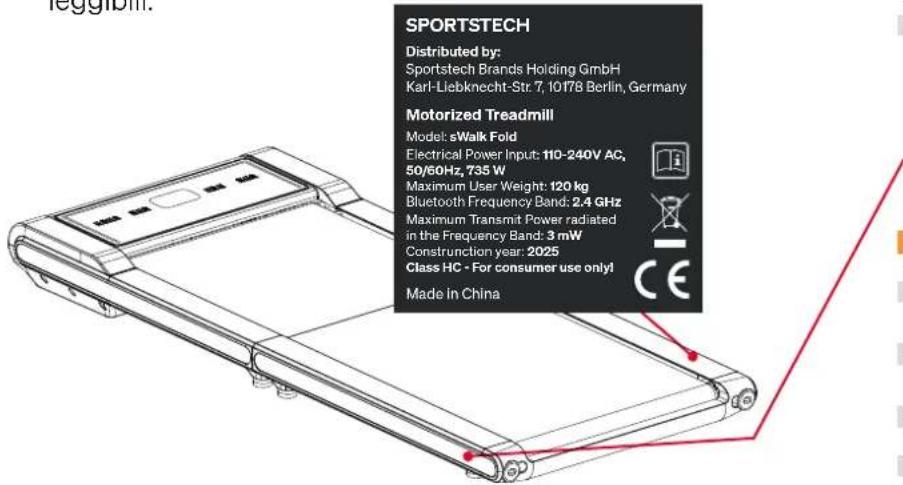

ADESIVO DI SICUREZZA

Gli adesivi di sicurezza devono trovarsi nelle posizioni indicate nella figura seguente.

• Assicurarsi che siano sempre intatti e perfettamente leggibili.

WARNING!

2. Localizzazione e stoccardgio

2.1 LOCALIZZAZIONE

Trovare una posizione per l'unità che soddisfi i seguenti requisiti:

• Interni asciutti.
  L'unità non copre le aperture di ventilazione.
• Base robusta e resistente al calore; se necessario, utilizzato un tappetino di protezione per il pavimento.
• Spazio libero di almeno 2m (6,6 ft) dietro l'unità.
• Spazio libero di almeno 1 m (3,3 piedi) su entrambi i lati dell'unità.
• Spazio libero di almeno 30~cm (1,0 ft) davanti all'unità.

2.2 KIT DI ATTREZZI

Telecomando x1 Chiave a brugola x1

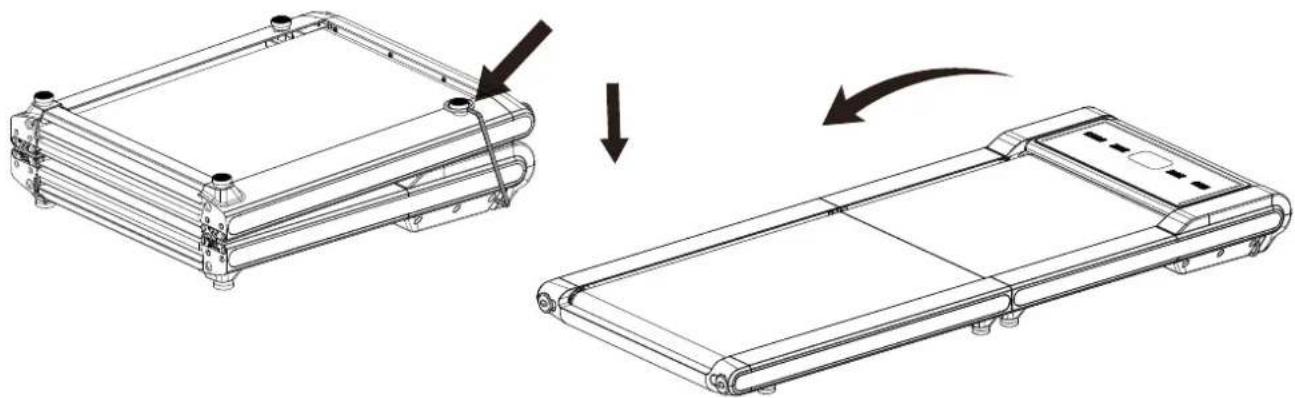

2.3 OPERAZIONE

Rimuovere con cura il tapis roulant alla scatola e posizionarlo su una superficie piana e livellata. Poiché il tapis roulant è pesante, si consiglia l'assistenza di un'altra persona.
- Allentare la fibbia del cordino sul tappetino del piede, quindi après il tapis roulant.

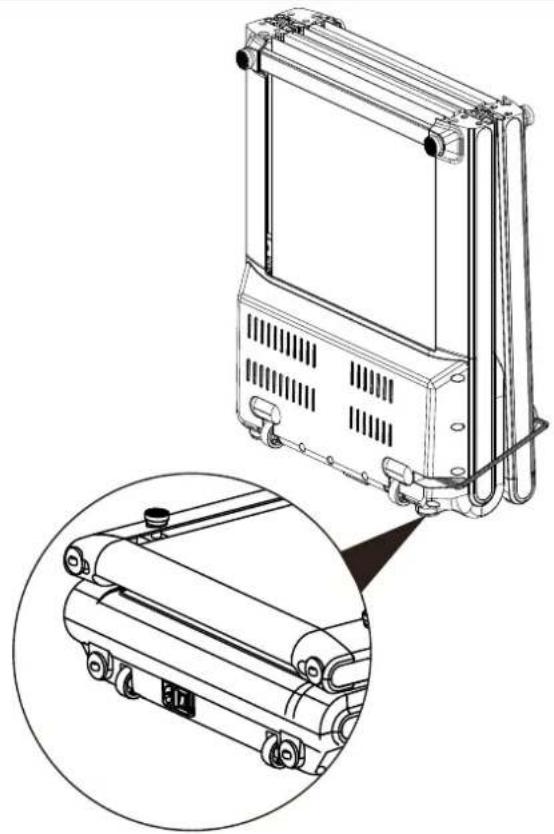

2.4 SPOSTARE IL TAPIS ROULANT

L'unità peut essere delicatamente posizionata sulle sue ruote di trasporto per facilitare il movimento e lo stoccaggio.
- Piegare il tapis roulant e riattacare il cordino, quindi metterlo in posizione verticale per spostarlo liberamente sulle ruote di trasporto.

ATTENZIONE: Non tentare di spostare il tapis roulant a meno che il cordino non sia agganciato.

3. Controllo

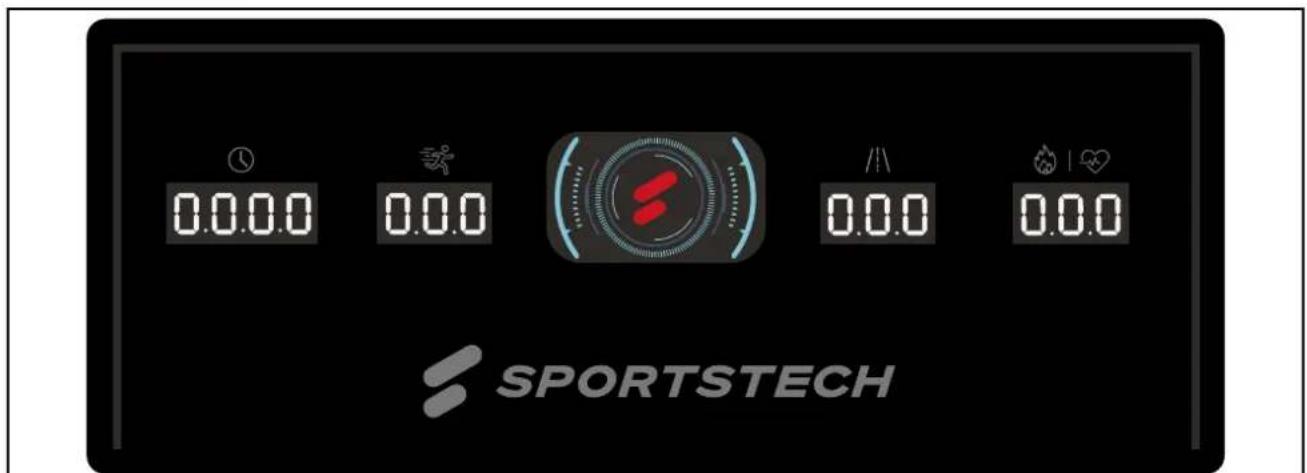

3.1 CONSOLE

TEMPO: Visualità: visualità la velocità attuale da un minimo di 1,0 KPH a un massimo di 6,0 KPH.	DISTANZA: Visualità la distance percorso durante l'allenamento.	VISUALIZZA: Visualità della velocità accumulata percorso durante l'allenamento.
	CALORIE PULSO: Visualità il totale delle calorie bruciate durante l'allenamento o la tua attuale frequenza del battito cardiaco in battiti al minuto (BPM).

Premere il pulsante per avviare/arrestare l'allenamento su diverse modalità di allenamento immediatamente.
Premere il pulsante per selezionare la modalità di programma di allenamento preimpostata (P01-P04) prima dell'allenamento.
Premere il pulsante MODE per passare alla visualizzazione della velocità, del tempo, della distance e del conteggio delle calorie.
Premere il pulsante PAUSE per riprendere/terminare il proprioo allenamento. In modalità di corsa, premere il tasto Pausa per entrare in modalità pausa. I parametri attuali rimangono invariati e la velocità lampeggia.
Per controllare l'accensione/spegnimento delle luci a LED.
+ Aumentare la velocità.
Diminuire la velocità.

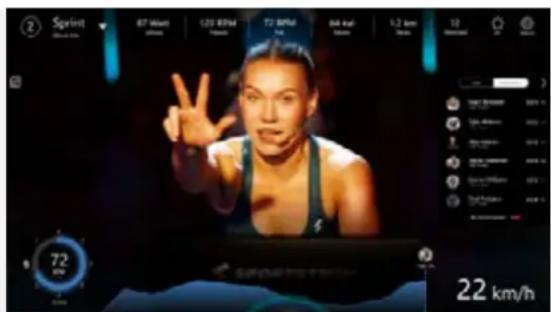

3.3 SPORTSTECH LIVE APP

L'App Sportstech LIVE, tra le autre cose, vi offreanche:

• Allenamenti personalizzati da e con allenatori professionisti
• Video emozionanti di paesaggi e attività all'aperto
• Allenamenti con determinati e precisi traguardi personali
• Dati dell'allenamento in tempo reale

• Cronologie e statistiche degli allenamenti
• Prove, gar e competizioni con o contro altri con accumulo di trofei in modalità classifica
• Allenamenti indipendenti dalle attrezzature come, ad esempio, Yoga
  Ricette di cucina delizio e varie

...e molto altro ancora!

Per maggiori informazioni vai a questo link: https://sportstech.link/app-download

4. Allenamento

Fai qualihe esercizio di stretching per iniziare l'allenamento. Non sforzare mai troppo i muscoli.
- Si consiglia di fare ciascuno dei seguenti esercizi 10 volte e di ripetere il ciclo completo sono a cinque volte. Poi progettà il loroAllenamento in base al loro livello personale di fitness.
- Fate又能 esercizi di stretching dopo l'allenamento per riscaldarvi adeguatamente.

RULLIPER LA TESTA

Ruotare la testa a destra,
fino a sentir allungare
il lato sinistro del collo,
poi ruotare la testa
indietro, allungando
ilippo versuso il
soffitto e aprendo
la bosca. Ruotare la
testa a sinistra, quando
abbassare la testa verso
il petto per un conteggio.

SOLLEVAMENTO SPALLE

Sollevare la spalla destra verso l'orecchio. Quindi sollevare la spalla sinistra abbassando la spalla destra.

STRETCHING LATERALE

Apriere le braccia verso il lato e sollevarle fino a quando non si trovano sopra la testa. Allungare il braccio destro fino al soffitto quando più possibile e trattenere. Ripetere questa azione con il braccio sinistro.

Con una mano contro un muro per mantenere I'equilibrio, andare verso I'indietro e sollevare il piede destro verso I'alto. Portare il tallone più vicino alle natiche possible. Trattenere per 15 conteggi e ripetere con il piede sinistro..

Sedersi con le suole dei
piedi unite e le ginocchia
che puntano verso
l'esterno. Avvicinare i
piedi all'inguine il più
possibile. Spingere delicatamente le
ginocchia verso il
pavimento. Trattenere
per 15 conteggi..

TOCCARELE PUNTE

Lentamente, piegarsi in avanti dalla vita, rilassare le spalle e la schiena nelle cui si allunga versuso le dita dei piedi. Allungarsi quanti più possibile e trattenera la posizione per 15 conteggi.

Stendere la gamba destra. Risosare la sua del piede sinistro contro la coscia interna destra. Allungarsi verso il loro piede per quando possibile. Trattenere per 15 conteggi. Rilassarsi e ripetere con la gamba sinistra.

STRETCHING POLPACCIO/TALLONE

Appoggiarsi contro un muro con la gamba sinistra di fronte alla destra e le braccia in avanti. Mantenere la gamba destra dritta e il piede sinistro sul pavimento; poiiegare la gamba sinistra e sporgersi in avanti spostando i bianchi verso la parete. Trattenere la posizione, poi ripetere dall'altra parte per 15 conteggi.

• Quando si è pronti, premere il tasto di avvio sulla console. Il tapis roulant inizia a muoversi.
• Posizionare i piedi sul tapis roulant in sequenza rapida.
• Se lo si desidera, modificare la velocità e/o l'inclinazione del tapis roulant con i tasti correspondenti sul pannello di controllo. Non affaticate vi mai troppo!
• Se si desidera interrompere l'allenamento, premere il tasto „Stop“ sul pannello di controllo.
• Se è stato impostato un valore target, il computer si arresta automaticamente al suo raggiungimento.

4.3 ALLENAMENTO IN MODO PROGRAMMA (PO1-PO4)

Il computer offre 4 programmi (P01-P04). L'andamento della velocità in ciascun programma è illustrato di seguito.

• Premere il pulsante © del telecomando fino a visualizzare il numero del programma desiderato.
• Premere il pulsante START/STOP del telecomando per iniziare l'allenamento.
• Se si desidera, adattare la velocità con i tasti +/− del telecomando.
• Se si desidera, interrompere l'allenamento con il tasto START/STOP del telecomando.

5. Risoluzione dei problemi

5.1 GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Problema	Possibile motivo	Possibile soluzione
Non funzione	Alimentazione interrotta.	Assicurarsi che il cavo di alimentazione sia inserito correttamente in una presa con messa a terra.
	Cavo di alimentazione danneggiato	Sostituire il cavo con uno nuovo.
La cinghia di corsa scivola	La cinghia di corsa non è abbastanza stretta	Tensioanre la cinghia di corsa
Il telecomando non funziona	Uso errato del valore predefinito	Sostituire le celle della batteria. Sostituire il telecomando con uno nuovo.
	Mancanza di alimentazione della batteria
	Malfunzionamento del telecomando

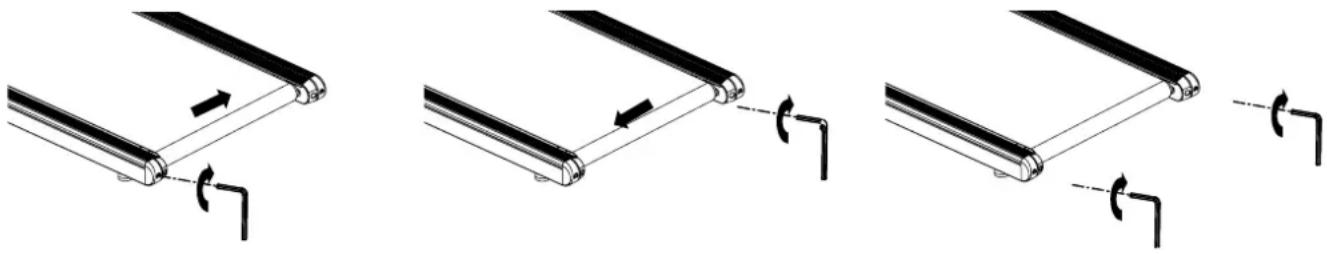

Rumore di attrito	La cinghia di camminamento è fuori centro	Regola la tensione della cinghia di camminamento con l'attrezzo..

In tutti i casi di dubbio, contattare il nostro servizio clienti. Troverai i dettagli di fatto sull'ultima pagina.

6. Pulizia e manutenzione

6.1 PULZIA

• Dopo agli utilizzato, pulire il sudore dal disposativo con un panno leggermente umido.
  Non lasciare che acqua o umidita raggiungano il computer o altri componenti elettrici o elettronici.
  Nonutilizzare abrasivi o solventi.

6.2 MANUTENZIONE

• Prima e dopo agli sessione diallenamento, verificare che il dispositivo sa in perfette condizioni. Controllareanche che tutte le parti di fissaggio e le copertura protettive siano al loroippo e intatte. Se necessario,serrare i viti e i dadi.

6.3 LUBRIFICARE

Lubricare除去la cinghia di corsa garantirà prestazioni superiori e prolongherà la sua durata. Dopo le prime 25 ore di utilizzo (o 2-3 mesi), aplicare un po'di lubricificante e ripetere agli 50 ore di utilizzo successivo (o 5-8 mesi).

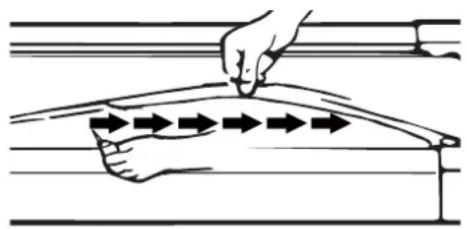

6.3.1 Per verificare se la cinghia di corsa è correttamente lubricata

• Solleva un lato della cinghia di corsa e senti la superficie superiore del telaio di corsa.
• Se la superficie è scivolosa al fatto, allora non è necessario ulteriore lubrificazione.
• Se la superficie è asciutta al fatto, applica del lubricificante.

Fai correre il tapis roulant a una velocità lenta per 3-5 minuti per distribuire uniformamente il lubricante. NOTE: NON lubricareccessivamente il telaio di corsa. Qualsiasi effesso di lubricante dovrebbe essere asciugato.

Lubricant

6.4 REGOLARE LA CINGHIA DI CORSA

6.4.1 Controllo della tensione della cinghia di corsa

Se la cinghia di corsa scivola quando si sale, quando si cambia velocità o gli all'accensione, probabilmente la tension è troppo debole. Tuttavia,anche la cinghia di corsa non deve essere trovppo tesa, in quanto ciò aumento l'usura dei cuscinetti a sfera.

• Assicurarsi che nessun bambino o animale si avvicini al tapis roulant.
• Accendere il dispositivo e far scorrere la cinghia a 4 - 6km / h e osservare la corsa.

6.4.2 Tensionamento uniforme della cinghia di corsa

• Ruotare le viti alternativamente su entrambi i lati in modo uniforme e con cautela di circa un quarto di giro in senso orario per augmentare la tensione. Non stringere troppo.

• Controllare che la cinghia di corsa sua centrata e adeguatamente tesa.

6.4.3 Distensione della cinghia di corsa

In rari casi, la cinghia di corsa può essere troppo stretta. Allora:

• Ruotare con cautela le viti di circa un quarto di giro in senso antiorario per ridurre la tensione.
• Controllare che la cinghia di corsa sia centrata e adeguatamente tesa.

6.4.4 Regolare centralmente la cinghia di corsa

• Se la cinghia di corsa non scorre centralmente, la tensione deve essere augmentata sul lato verso cui tende. (se corre a destra => stringere leggermente a destra o rilassare leggermente a sinistra; se corre a sinistra => stringere leggermente a sinistra o rilassare leggermente a destra).
• Serrare al massimo di un quarto di giro, quando controllare nuovamente il centro di rotazione.

7. Smaltimento

7.1 INFORMAZIONI SULLE BATTERIE INCLUSE

Cari clienti,

In quanto utente finale, sei legally obbligato a smaltire apparecchiature e batterie elettriche separamente dai rifiuti domestici. Cerchiamo di amplificare il più possibile esta procedura per te. Per ulteriori informazioni, consulta le istruzioni in esta pagina.

Informazioni in conformità all'articolo 4, paragrafo 4, della legge sugli appearecchi elettrici ed elettronici.

Tipo di batteria: CR2032
Sistema chimico: Li Mn Lithium Manganese Dioxide
Produttore della batteria: Yiwu Huadao Battery Factory

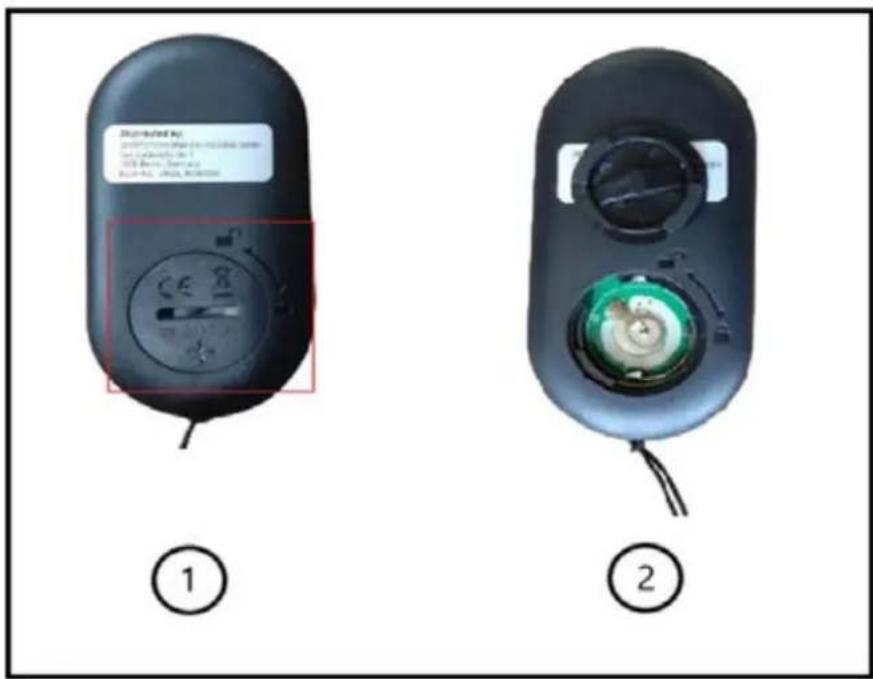

Informazioni sulla sicura rimozione delle batterie o degli accumulatori

• Aprire il coperchio delle batterie nella parte posteriore dell'apparecchio. Per farlo, ad esempio, girare il coperchio delle batterie leggermente a sinistra utilizzato una moneta.
  Rimuovere la batteria dall'apparecchio.
• La batteria/l'accumulatore e, se necessario, l'apparecchio possono ora essere smaltiti separatamente presso il punto di raccolta ufficiale adeguato. Si prega inoltre di osservare le normative locali applicabili.

7.2 CARI CLIENTI,

In qualità di consumatori finale, siete obligati per legge a raccogliere i rifiuti di apparecchiature elettriche ed elettroniche, batterie e ricaricatori, separatamente dai rifiuti urbani. Vogliamo renderse但这a operazione il più semplice possibile per i nostri clienti. Vi preghiamo quando di prenderenota di tutte le informazioni contenate in questa pagina e sul retro.

InformazionisulladirettivaUE2012/19/UE(attuataiGermanianellaeggesulleapparecchiature elettriche ed elettroniche (ElektroG); l'attuazione può differire altrove)

Informiamo i proprietari di apparecchiature elettriche ed elettroniche che, in conformità con le norme legali applicabili, le vecchie apparecchiature elettriche devono essere raccolte separamente dai rifiuti urbani. Il simbolo di un bidone della spazzatura barrato, che compare sui rifiuti di apparecchiature elettriche ed elettroniche, indica anche l'obbligo di raccoglierli

separamente dai rifiuti urbani.

B. Informazioni sullo smaltimento e sui symboli per un appearecchio elettrico basato sulla direttiva UE 2006/66/UE (in Germania secondo la legge sulle batterie (BattG); l'implementazione cui differire altreve).

Le vecchie batterie e accumulatorati non possono essere smaltiti come rifiuti domestici. In qualità di proprietario della batteria, si è legally obbligati a restituire le batterie usate. Il simbolo con il bidone della spazzatura barrato significa che non è consentito smaltire le batterie vecchie nei rifiuti domestici.

Utilizzare i punti di raccolta ufficiali per smaltirli, come i punti di raccolta della società che si occupa dei rifiuti pubblici. Puo restituire ancche le batterie usate in alcuni punti vendita al dettaglio, a condizione che vendano batterie. Se sotto il symbolo del bidone della spazzatura barrato viene visualizzato il symbolo Cd, Hg o Pb, significata che la batteria contiene cadmium, mercurio o piombo. Si tratta di metalli pesanti tossici che non solo comportano rischi significativi per l'ambiente maanche per la salute umana.

Riciclaggio dei rifiuti

Il materiale di imballaggio può essere riciclato. Smaltire il materiale di imballaggio in conformità alle disposizioni di legge. Per informazioni dettagliati rivolgersi alla società addetta alla ragcolla di rifuiati pubblici oppure ai centri di ragcolla differenziata.
