MANUALE UTENTE PROCLEAN 15.0H ECO Ulsonix

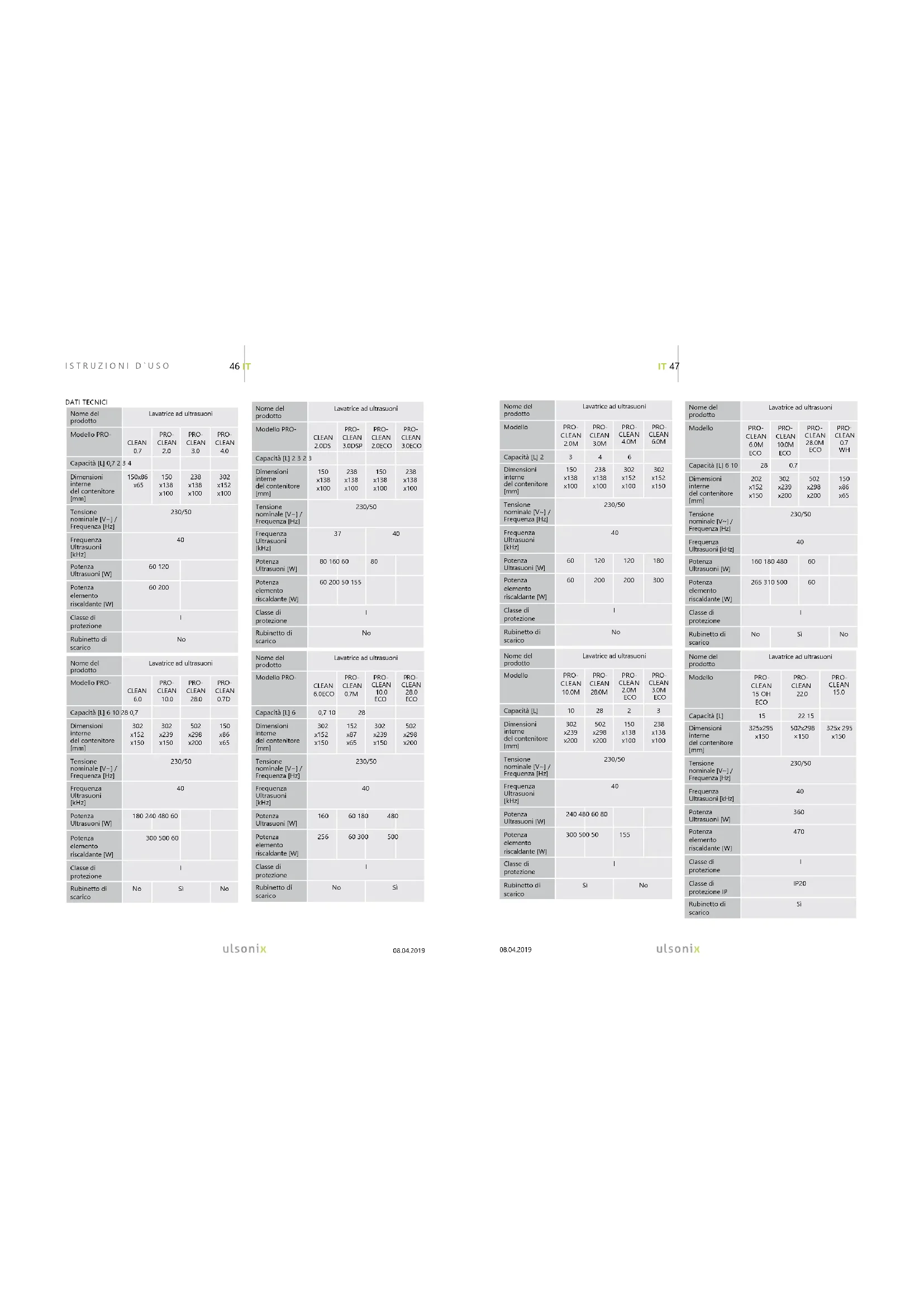

IT 47 Nome del prodotto Lavatrice ad ultrasuoni Modello PRO- CLEAN

Capacità [L] 0,7 2 3 4 Dimensioni interne del contenitore [mm] 150x86 x65

Potenza Ultrasuoni [W]

Potenza elemento riscaldante [W]

Classe di protezione

Rubinetto di scarico

Nome del prodotto Lavatrice ad ultrasuoni Modello PRO- CLEAN

PRO- CLEAN 0.7D Capacità [L] 6 10 28 0,7 Dimensioni interne del contenitore [mm]

Potenza Ultrasuoni [W]

Potenza elemento riscaldante [W]

Classe di protezione

Rubinetto di scarico No Sì No Nome del prodotto Lavatrice ad ultrasuoni Modello PRO- CLEAN 2.0DS PRO- CLEAN 3.0DSP PRO- CLEAN 2.0ECO PRO- CLEAN 3.0ECO Capacità [L] 2 3 2 3 Dimensioni interne del contenitore [mm]

Potenza Ultrasuoni [W]

Potenza elemento riscaldante [W]

Classe di protezione

Rubinetto di scarico

Nome del prodotto Lavatrice ad ultrasuoni Modello PRO- CLEAN 6.0ECO PRO- CLEAN 0.7M PRO- CLEAN

ECO Capacità [L] 6 0,7 10 28 Dimensioni interne del contenitore [mm]

x298 x200 Tensione nominale [V~] / Frequenza [Hz] 230/50 Frequenza Ultrasuoni [kHz]

Potenza Ultrasuoni [W]

Potenza elemento riscaldante [W]

Classe di protezione

Rubinetto di scarico No Sì Nome del prodotto Lavatrice ad ultrasuoni Modello PRO- CLEAN 2.0M PRO- CLEAN 3.0M PRO- CLEAN 4.0M PRO- CLEAN 6.0M Capacità [L] 2 3 4 6 Dimensioni interne del contenitore [mm]

Potenza Ultrasuoni [W]

Potenza elemento riscaldante [W]

Classe di protezione

Rubinetto di scarico

Capacità [L] 6 10 28 0.7 Dimensioni interne del contenitore [mm]

Potenza Ultrasuoni [W]

Potenza elemento riscaldante [W]

Classe di protezione

Rubinetto di scarico No Sì No Nome del prodotto Lavatrice ad ultrasuoni Modello PRO- CLEAN 15 OH ECO PRO- CLEAN

Capacità [L] 15 22 15 Dimensioni interne del contenitore [mm] 325x295 x150 502x298 ×150 325x 295 x150 Tensione nominale [V~] / Frequenza [Hz] 230/50 Frequenza Ultrasuoni [kHz]

Potenza Ultrasuoni [W]

Potenza elemento riscaldante [W]

Classe di protezione

Classe di protezione IP IP20 Rubinetto di scarico

Nome del prodotto Lavatrice ad ultrasuoni Modello PRO- CLEAN 10.0M PRO- CLEAN 28.0M PRO- CLEAN 2.0M ECO PRO- CLEAN 3.0M ECO Capacità [L] 10 28 2 3 Dimensioni interne del contenitore [mm]

Potenza Ultrasuoni [W]

Potenza elemento riscaldante [W]

Classe di protezione

Rubinetto di scarico Sì No08.04.2019

Il prodotto soddisfa le attuali norme di sicurezza. Leggere attentamente le istruzioni. Prodotto riciclabile. ATTENZIONE o AVVERTENZA! o NOTA! per richiamare l'attenzione su determinate circostanze (indicazioni generali di avvertenza). Indossare una protezione per l'udito. ATTENZIONE! Pericolo di tensione elettrica! Dispositivo con classe di protezione II con doppio isolamento. ATTENZIONE! Supercie calda. Pericolo di ustione! Usare solo in ambienti chiusi. ATTENZIONE! Supercie calda

SPIEGAZIONE DEI SIMBOLI

AVVERTENZA! Le immagini contenute in questo manuale sono puramente indicative e potrebbero dierire dal prodotto. Il manuale originale è stato scritto in tedesco. Le versioni in altre lingue sono traduzioni dalla lingua tedesca.

2. SICUREZZA NELL'IMPIEGO

ATTENZIONE! Leggere le istruzioni d'uso e di sicurezza. Non prestare attenzione alle avvertenze e alle istruzioni può condurre a shock elettrici, incendi, gravi lesioni o addirittura al decesso. Il termine "apparecchio" o "prodotto" nelle avvertenze e descrizioni contenute nel manuale si riferisce alla/ al <Lavatrice ad ultrasuoni/ Pulitore ultrasuoni>. Non utilizzare l'apparecchio in ambienti con umidità molto elevata / nelle immediate vicinanze di contenitori d'acqua! Non bagnare il dispositivo. Rischio di scossa elettrica! Non mettere mani o oggetti nel dispositivo in movimento! Le aperture di ventilazione non devono essere coperte! AVVERTENZA! Quando si lavora con questo dispositivo, i bambini e le persone non coinvolte devono essere protetti. 2.3. SICUREZZA PERSONALE a) Non è consentito l'uso del dispositivo in uno stato di aaticamento, malattia, sotto l'inuenza di alcol, droghe o farmaci, se questi limitano la capacità di utilizzare il dispositivo. b) Questo dispositivo non è adatto per essere utilizzato da persone, bambini compresi, con ridotte capacità siche, sensoriali o mentali, così come da privi di adeguata esperienza e/o conoscenze. Si fa eccezione per coloro i quali siano sorvegliati da un responsabile qualicato che si prenda carico della loro sicurezza e abbia ricevuto istruzioni dettagliate al riguardo. c) Il dispositivo può essere usato solo da persone con capacità siche adeguate che sono state adeguatamente istruite e che hanno letto queste istruzioni, le hanno capite e hanno appreso le norme di sicurezza e di protezione sul posto di lavoro. d) Prestare attenzione e usare il buon senso quando si utilizza il dispositivo. Un momento di disattenzione durante il lavoro può causare gravi lesioni. e) Per evitare avviamenti accidentali, prima di collegare il dispositivo a una fonte di alimentazione assicurarsi che questo sia spento. f) Non sopravvalutare le proprie capacità. Mantenere l'equilibrio durante il lavoro, in questo modo è possibile controllare meglio il dispositivo in caso di situazioni impreviste. g) Questo dispositivo non è un giocattolo. I bambini devono essere sorvegliati anché non giochino con il prodotto.

2.4. USO SICURO DEL DISPOSITIVO

a) Non far surriscaldare il dispositivo. Utilizzare strumenti appropriati. Dispositivi scelti correttamente e un attento utilizzo degli stessi portano a risultati migliori. b) Non utilizzare il dispositivo se l'interruttore ON/ OFF non funziona correttamente (non accendere o spegnere il dispositivo). I dispositivi con interruttore difettoso sono pericolosi quindi devono essere riparati. c) Scollegare l‘unità dall‘alimentazione prima di iniziare l‘impostazione, la pulizia e la manutenzione. Tale misura preventiva riduce il rischio di attivazione accidentale del dispositivo. d) Gli strumenti inutilizzati devono essere tenuti fuori dalla portata dei bambini e delle persone che non hanno familiarità con il dispositivo e le istruzioni d’uso. Nelle mani di persone inesperte, questo dispositivo può rappresentare un pericolo. e) Mantenere il dispositivo in perfette condizioni. Prima di ogni utilizzo, vericare che non vi siano danni generali o danni alle parti mobili (frattura di parti e componenti o altre condizioni che potrebbero compromettere il funzionamento sicuro del prodotto). In caso di danni, l'unità deve essere riparata prima dell'uso. f) Tenere il dispositivo fuori dalla portata dei bambini. g) La riparazione e la manutenzione dell'attrezzatura devono essere eseguite esclusivamente da personale specializzato qualicato e con pezzi di ricambio originali. Ciò garantisce la sicurezza durante l'uso. h) Per garantire l'integrità di funzionamento dell'apparecchio, i coperchi o le viti installati in fabbrica non devono essere rimossi. 48 IT IT 49 Nome del prodotto Lavatrice ad ultrasuoni Modello PRO- CLEAN 22.0H ECO PRO- CLEAN 15.0H PRO- CLEAN 22.0H Capacità [L] 22 15 22 Dimensioni interne del contenitore [mm] 502×298 ×150 325×295 ×150 502×298 ×150 Tensione nominale [V~] / Frequenza [Hz] 230/50 Frequenza Ultrasuoni [kHz]

Potenza Ultrasuoni [W]

Potenza elemento riscaldante [W]

Classe di protezione

Classe di protezione IP IP20 Rubinetto di scarico

Nome del prodotto Lavatrice ad ultrasuoni Modello PRO- CLEAN 4.0DSP PRO- CLEAN 6.0DSP PRO- CLEAN 10.0DSP Capacità [L] 4 6 10 Dimensioni interne del contenitore [mm] 302×152 ×100 302×152 ×150 302×239 ×150 Tensione nominale [V~] / Frequenza [Hz] 230/50 Frequenza Ultrasuoni [kHz]

Potenza Ultrasuoni [W]

Potenza elemento riscaldante [W]

Classe di protezione

Classe di protezione IP IP20 Rubinetto di scarico No Sì

1. DESCRIZIONE GENERALE

Queste istruzioni sono intese come ausilio per un uso sicuro e adabile. Il prodotto è stato rigorosamente progettato e realizzato secondo le direttive tecniche e l'utilizzo delle tecnologie e componenti più moderne e seguendo gli standard di qualità più elevati.

PRIMA DELLA MESSA IN FUNZIONE È NECESSARIO

AVER LETTO E COMPRESO LE ISTRUZIONI D'USO Per un funzionamento duraturo e adabile del dispositivo assicurarsi di maneggiarlo e curarne la manutenzione secondo le disposizioni presentate in questo manuale. I dati e le speciche tecniche indicati in questo manuale sono attuali. Il fornitore si riserva il diritto di apportare delle migliorie nel contesto del miglioramento dei propri prodotti. L'apparecchiatura è stata progettata e realizzata tenendo in considerazione il progresso tecnico e la riduzione di rumore, in maniera tale da mantenere al minimo i possibili rischi derivanti dalle emissioni di rumore. 2.1. SICUREZZA ELETTRICA a) La spina del dispositivo deve essere compatibile con la presa. Non cambiare la spina per alcun motivo. Le spine e le prese originali riducono il rischio di scosse elettriche. b) Evitare che il dispositivo tocchi componenti collegati a terra come tubi, radiatori, forni e frigoriferi. Il rischio di scosse elettriche aumenta se il corpo viene messo a terra su superci umide o in un ambiente umido. L'acqua che entra nel dispositivo aumenta il rischio di danni e scosse elettriche. c) Non toccare l'apparecchio con mani umide o bagnate. d) Non utilizzare il cavo in modo improprio. Non utilizzarlo mai per trasportare l'apparecchio o rimuovere la spina. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti e da parti in movimento. I cavi danneggiati o saldati aumentano il rischio di scosse elettriche. e) Se non è possibile evitare che il dispositivo venga utilizzato in un ambiente umido, utilizzare un interruttore dierenziale. Un interruttore dierenziale riduce il rischio di scosse elettriche. f) Si sconsiglia l‘uso dell‘ apparecchio qualora il cavo di alimentazione sia danneggiato o presenti segni di usura. Il cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualicato o dal servizio di assistenza del fabbricante. g) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo in acqua o altri liquidi. Non utilizzare il dispositivo su superci bagnate.

2.2. SICUREZZA SUL LAVORO

a) Mantenere il posto di lavoro pulito e ben illuminato. Il disordine o una scarsa illuminazione possono portare a incidenti. Essere sempre prudenti, osservare che cosa si sta facendo e utilizzare il buon senso quando si adopera il dispositivo. b) In presenza di un danno o un difetto, il dispositivo deve subito essere spento e bisogna avvisare una persona autorizzata. c) Se non si è sicuri del corretto funzionamento del dispositivo, rivolgersi al servizio assistenza del fornitore. d) Le riparazioni devono essere eseguite esclusivamente dal servizio assistenza del produttore. Non eseguire le riparazioni da soli! e) In caso di incendio, utilizzare solo estintori a polvere o ad anidride carbonica (CO

f) I bambini e le persone non autorizzate non devono essere presenti sul posto di lavoro. (La disattenzione può causare la perdita del controllo sul dispositivo). g) Utilizzare il dispositivo in una zona ben ventilata. h) Controllare regolarmente lo stato delle etichette informative di sicurezza. Se le etichette non sono ben leggibili, devono essere sostituite.

i) Conservare le istruzioni d‘uso per uso futuro. Nel

caso in cui il dispositivo venisse adato a terzi, consegnare anche queste istruzioni. j) Tenere gli elementi di imballaggio e le piccole parti di assemblaggio fuori dalla portata dei bambini. k) Tenere il dispositivo fuori dalla portata dei bambini e degli animali.08.04.2019

3. Pannello di controllo (diverso a seconda della serie

4. Presa di corrente e presa del fusibile

5. Vaschetta a rete portatile

7. Rubinetto di scarico

3.2. PREPARAZIONE AL FUNZIONAMENTO

POSIZIONAMENTO DEL DISPOSITIVO

La temperatura ambiente non deve superare i 40°C e l‘umidità relativa non deve superare l‘85%. Posizionare l‘apparecchio in modo da garantire una buona circolazione dell‘aria. Garantire una distanza di almeno 10 cm tra il dispositivo e altri apparecchi o strutture circostanti. Tenere il dispositivo lontano da fonti di calore. Il dispositivo va sempre utilizzato su una supercie piana, stabile, pulita, ignifuga e asciutta, lontano dalla portata dei bambini e di persone con capacità psichiche, sensoriali e mentali ridotte. Posizionare il dispositivo in modo che la spina sia facilmente accessibile e non risulti ostruita. Assicurarsi che l‘alimentazione corrisponda a quella indicata sul quadro tecnico del prodotto.

2. Vericare che il dispositivo non sia danneggiato e

che tutti i componenti del dispositivo siano inclusi nel set. In caso di danni o componenti mancanti, contattare il produttore.

3. Inserire la rete portatile nell’apposito vano

4. Collegare il cavo di alimentazione alla presa del

5. Posiziona il coperchio sulla parte superiore del

dispositivo in modo che copra la vasca.

1. Attivare la funzione di riscaldamento; Impostare la

temperatura di riscaldamento.

2. Indicatore della funzione di riscaldamento.

3. Accendere – e spegnere il programma di

impostazione tempo di lavoro ON/OFF; Impostare il tempo di lavoro (Timer).

4. Indicatore di funzionamento – Lavatrice ad

ultrasuoni in funzione. UTILIZZO

1. Girando la manopola di regolazione dell’interruttore

in senso orario, si attiva la modalita‘ „tempo“. In questo modo si puo’ impostare il tempo desiderato.

2. Quindi la luce verde si accende indicando che

la macchina e‘ in funzione. L’accensione dello strumento viene segnalata attraverso un suono e il processo di pulizia viene avviato.

3. La macchina si spegne automaticamente una volta

decorso il tempo impostato.

4. Quando la manopola viene girata in senso antiorario,

la macchina seleziona una modalita‘ di lavoro a lungo termine. Si prega di impostare la manopola sul simbolo ∞ presente sul pannello.

5. Quindi la luce verde si accende indicando

che la macchina e‘ in funzione. L’accensione dell’apparecchio viene segnalata attraverso un suono e il processo di pulizia viene avviato.

6. Quando il processo di pulizia e’ terminato, bisogna

spegnere la macchina manualmente e impostare la manopola di regolazione su „O“ , girandola in senso orario.

7. Per riscaldare il liquido di depurazione, bisogna

girare la manopola di regolazione calore in senso orario. La temperatura di riscaldamento puo‘ essere impostata a proprio piacimento.

8. La lampada di controllo verde si accende e si attiva il

processo di riscaldamento del liquido di depurazione.

9. Quando la temperatura di depurazione

raggiunge il valore precedentemente impostato la luce di controllo e il riscaldamento si spengono automaticamente.

10. Se la temperatura del liquido di riscaldamento

scende al di sotto del valore di temperatura da voi impostato, la funzione di riscaldamento viene nuovamente avviata. In questo modo l’apparecchio mantiene sempre la temperatura che desiderate.

11. Per spegnere il riscaldamento si prega di impostare

la manopola di regolazione sulla posizione OFF, girandola in senso antiorario

1. Tutti i tasti sono sensibili al tatto. Un semplice tocco

basta per dare i comandi. Premere il pulsante “ON” posto sul lato anteriore (n°1) per l’accensione. Il processo di pulizia ha inizio. È ora possibile impostare la temperatura e l’intervallo di tempo desiderati..

2. Impostare la temperatura: La visualizzazione n°14 sul

display mostra la temperatura del liquido di lavaggio nella vasca. L’acqua si scalda tramite la resistenza del dispositivo. Per attivare questa funzione bisogna premere il tasto n°3: Per aumentare la temperatura bisogna premere la freccia rivolta verso l’alto, per abbassarla bisogna usare la freccia verso il basso. Se la temperatura desiderata è maggiore della temperatura eettiva, l’unità inizia a scaldarsi e il LED rosso si accende. Una volta che la temperatura desiderata viene raggiunta, il diodo si spegne. Per fermare il riscaldamento, inserire il valore “00” nel campo di visualizzazion della temperatura.

3. Impostare il tempo: Quando il dispositivo è acceso,

si vede sul display n°4 il tempo impostato durante l’ultima pulizia svolta. Premere il tasto n°10 per impostare il tempo. La freccia verso l’alto aumenta il valore di tempo, quella verso il basso lo diminuisce.

4. Dopo aver impostato il tempo, premere START

(n°2) per iniziare la pulizia. Un LED rosso si accende. Quando inizia il conto alla rovescia (n°9), la pulizia è quasi completa. La pulizia si arresta automaticamente al termine del tempo programmato. Il tempo programmato in occasione dell’ultimo utilizzo (n°7) appare (Memory Function).

5. Memory e Pause Function: premere il pulsante verde

Start / Pause (n°2) per attivare la funzione di memoria. Quando il tempo di pulizia è scaduto e si preme il tasto verde, l’ultimo tempo programmato è salvato. In questo modo non bisogna sempre impostare l’intervallo di pulizia desiderato. Se il processo di pulizia è in corso e si preme il tasto verde, la pulizia passa allo stato di pausa. Per riprendere il processo basta premere nuovamente il tasto verde.

1. Tasto di accensione / spegnimento

2. START / PAUSE & Memory Function

3. Tasti per le impostazioni (aumentano odiminuiscono

il valore della temperatura)

4. Spia LED di controllo per la fase di riscaldamento

5. Display della temperatura attuale del detergente

7. Display conta-minuti: Mostra il tempo impostato

oppure il tempo rimanente

8. Spia di controllo LED per la fase di pulizia

9. Display del conto alla rovescia sulla durata della

10. Tasti per l‘impostazione (aumentano o diminuiscono

la durata della pulizia) IT 51

i) Quando si trasporta e si sposta l'apparecchiatura

dal luogo di deposito al luogo di utilizzo, i requisiti di sicurezza e di igiene per la movimentazione manuale devono essere rispettati per il paese in cui l'apparecchiatura viene utilizzata. j) È vietato spostare o ruotare il dispositivo durante il funzionamento. k) Non lasciare il dispositivo incustodito mentre è in uso. l) Pulire regolarmente l'apparecchio in modo da evitare l'accumulo di sporcizia. m) Questo apparecchio non è un giocattolo! La pulizia e la manutenzione non devono essere eseguite da bambini a meno che non siano sotto la supervisione di un adulto. n) Non avviare il dispositivo se vuoto. o) È vietato intervenire sulla costruzione del dispositivo per modicare i suoi parametri o la sua costruzione. p) Tenere dispositivi lontano da fonti di fuoco e calore. q) Non immergere nella vasca parti del corpo (ad ex. mani, piedi) o esseri viventi (animali, piante) nel dispositivo, specialmente quando l’unità è in funzione. r) Evitare il contatto dei detergenti utilizzati con gli occhi e la pelle. s) Non inalare mai il detergente. t) Non utilizzare mai l’apparecchio a vuoto! u) Non riempire il serbatoio di acqua sopra i 50°C.

v) Non collocare nella vasca prodotti che contengano

acidi, ioni di cloruro o altre sostanze aggressive. w) Non utilizzare mai nella vasca metallica liquidi inammabili (ad ex. benzina, solventi) o altre sostanze chimiche contenenti ioni di cloruro o che portano a loro rilascio (come alcuni disinfettanti, detergenti per la casa o detersivi per piatti).

x) Utilizzare detergenti per la pulizia aggressivi

esclusivamente per gli alloggiamenti esterni y) Durante il riscaldamento del uido di pulizia, assicurarsi di girare il liquido ogni 15 minuti in modo da evitare il pericolo di surriscaldamento e di ebollizione! z) Durante il lavaggio ad ultrasuoni si sente il suono della cavitazione. Quando si utilizza a lungo, si prega di indossare la protezione acustica su un raggio di 2 metri attorno al dispositivo! aa) Il liquido di pulizia si riscalda quando viene utilizzato a lungo: controllare sempre la temperatura se si puliscono oggetti sensibili al calore. ATTENZIONE! Anche se l'apparecchiatura è stata progettata per essere sicura, sono presenti degli ulteriori meccanismi di sicurezza. Malgrado l'applicazione di queste misure supplementari di sicurezza sussiste comunque il rischio di ferirsi. Si raccomanda inoltre di usare cautela e buon senso.

La lavatrice a ultrasuoni e il pulitore a ultrasuoni vengono utilizzati per rimuovere lo sporco da lavoro sulle superci di oggetti, strumenti e parti funzionali delle macchine. Il dispositivo è adatto per l‘utilizzo a casa e per applicazioni simili, come ad esempio:

• Cucine per il personale, posti di lavoro, uci

• Per clienti di hotel, motel e simili

• •In pensioni e piccoli bed & breakfast L'operatore è responsabile di tutti i danni derivanti da un uso improprio.

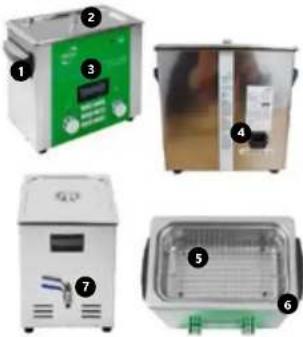

3.1. DESCRIZIONE DEL DISPOSITIVO

Le immagini presentano il modello "nome". Altri modelli hanno una costruzione molto simile. Una dierenza importante è il pannello di controllo. Le dierenze sono descritte nella parte successiva del manuale.

A seconda delle serie del modello, seguire le istruzioni di utilizzo appropriate fornite di seguito:08.04.2019

1. Interruttore on / o

2. START / Pausa & funzione di memoria

3. Pulsante di potenza (impostazione dell'intensità

5. Pulsante di degassamento

6. Pulsante Pulse (impostazione della frequenza

7. Impostazione del tempo di pulizia

8. Indicatore di pulizia

9. Indicatore di potenza

10. Indicatore della frequenza di pulizia

11. Indicatore del tempo di pulizia

12. Indicatore della temperatura corrente del liquido di

13. Indicatore della fase di riscaldamento

14. Impostazione della funzione di riscaldamento

6. Funzione di eliminazione del gas: Questo processo

garantisce che i gas presenti nel liquido (ad ex. anidride carbonica) siano espulsi grazie agli ultrasuoni. Soltanto in un liquido sgasato possono formarsi in numero suciente le bolle di cavitazione. Grazie a questo processo dunque la pulizia diventa ancora più eciente. Premere il tasto dei parametri (n°6) per attivare la funzione. Il display mostra il simbolo „D“. L’eliminazione del gas termina una volta premuto di nuovo il tasto dei parametri. Il display mostra allora il simbolo „U“.

7. Al termine della pulizia, premere il tasto ON /

OFF (n°1) per spegnere il dispositivo. Ricordarsi di scollegare il dispositivo. Rimuovere dalla vasca gli oggetti e il detergente in modo che l’unità risulticompletamente vuota.

1. Tasto di accensione / spegnimento

2. START / PAUSE & Memory Function

3. Tasto di eliminazione del gas

5. Impostazione della funzione di riscaldamento

6. Impostazione della durata del lavaggio

7. Display del tempo rimanente di pulizia

1. Tutti i tasti sono sensibili al tatto. Un semplice tocco

basta per dare i comandi. Premere il pulsante “ON” posto sul lato anteriore (n°1) per l’accensione. Il processo di pulizia ha inizio. È ora possibile impostare la temperatura e l’intervallo di tempo desiderati.

2. Impostare la temperatura: quando il dispositivo è

acceso, la temperatura del liquido al suo interno appare sul display attraverso un LED lampeggiante. Potete ora impostare la temperatura desiderata girando in senso orario l’apposita manopola (n°5). Una spia di controllo di colore verde si accende e rimane accesa no a quando il dispositivo scalda. Per tutta la durata del processo, il dispositivo mantiene costante questa impostazione. Per spegnere la funzione di riscaldamento, girare la manopola insenso anti-orario al punto di partenza.

3. Impostare il tempo: girare la manopola per

l’impostazione del tempo (n°6). Premendo il tasto di avvio n°2 il dispositivo si mette i fnzione. Una spia

1. Tutti i pulsanti sono pulsanti a soramento. Per

accenderli è suciente toccare uno dei pulsanti delicatamente. Premere il pulsante "on" sul pannello anteriore (n. 1) per accendere il dispositivo. Questo avvierà il processo di pulizia. Quindi è possibile impostare la temperatura e il tempo di processo richiesti.

2. Impostazione della temperatura: quando il

dispositivo è acceso, il display indica la temperatura corrente del liquido di pulizia. Ruotare la manopola (n. 14) per impostare la temperatura desiderata. Il dispositivo inizia a riscaldare automaticamente il liquido e il display indica che il dispositivo riscalda il liquido. Il dispositivo mantiene la temperatura al livello richiesto per tutto il tempo in cui è attiva. Per disattivare la funzione di riscaldamento, ruotare la manopola in senso antiorario no alla posizione iniziale.

3. Impostazione dell'ora: per impostare l'ora, ruotare

la manopola di impostazione dell'ora (n. 7). Quando viene premuto il pulsante di avvio (n. 2), il dispositivo inizia a funzionare. Il display indica il tempo rimanente no al termine del processo di pulizia. Non appena è trascorso il tempo di pulizia, il processo di pulizia viene automaticamente terminato. L'indicatore dei minuti ora indica l'ultimo tempo impostato (funzione di memoria).

4. Funzione di interruzione: quando viene premuto

il pulsante di interruzione (n. 2), la pulizia verrà interrotta nché non si preme nuovamente il pulsante di interruzione.

5. Funzione di degasaggio: questo processo provoca

la espulsione dei gas contenuti nel liquido (ad es. anidride carbonica) con gli ultrasuoni. Una quantità suciente di bolle di cavitazione può essere prodotta solo nel liquido degasato. In seguito al degasaggio, il processo di pulizia diventa più ecace. Premere il pulsante di degasazione (n. 5) per attivare la funzione. L'indicatore LED corrispondente si accenderà. Premendo di nuovo il pulsante il processo di degasaggio viene terminato. L'indicatore LED corrispondente si spegnerà.

6. Funzione Sweep: la funzione inclusa di sweep tramite

modulazione di frequenza assicura una distribuzione ottimale degli ultrasuoni nel liquido di pulizia. Per attivare la funzione, premere il tasto Sweep (n. 4). L'indicatore LED corrispondente si accende. Premendo di nuovo il pulsante la funzione Sweep viene terminata. L'indicatore LED corrispondente si spegne.

7. Impostazione della frequenza dell'onda: Quando

viene premuto il pulsante Pulse (n. 6), la frequenza delle onde ultrasoniche viene aumentata al 120% del valore standard. L'indicatore LED corrispondente si accende. Premendo di nuovo il pulsante la frequenza d'onda viene diminuita al 100%. L'indicatore LED corrispondente si spegne.

8. Impostazione dell'intensità delle onde ultrasoniche:

questo valore è impostato al 40% come standard e può essere aumentato al 70% o al 100%. Tutto ciò che bisogna fare è premere il pulsante di accensione (n. 9) no a raggiungere il valore desiderato. Il display mostra il valore corrente.

9. Dopo aver completato il processo di pulizia, premere

il pulsante on/o (N. 1). IT 53 LCD DEGAS

1. Tasto di accensione / spegnimento

2. START / PAUSE & Memory Function

3. Tasto di eliminazione del gas

5. Tasti di impostazione (aumentano o diminuiscono il

valore dei parametri)

6. Tasto dei parametri

1. Tutti i tasti sono sensibili al tatto. Un semplice tocco

basta per dare i comandi. Premere il pulsante “ON” posto sul lato anteriore (n°1) per l’accensione. Il processo di pulizia ha inizio. È ora possibile impostare la temperatura e l’intervallo di tempo desiderati.

2. Impostare la temperatura: Sul display è mostrata

la temperatura del liquido di lavaggio nella vasca. Premendo il tasto dei parametri (n°6), il valore lampeggia: potete ora impostare la temperatura desiderata con il tasto apposito (n°5). Per aumentare la temperatura bisogna premere la freccia rivolta verso l’alto, per abbassarla bisogna usare la freccia verso il basso. Se la temperatura desiderata è maggiore della temperatura eettiva, l’unità inizia a scaldarsi. Una volta raggiunto il valore impostato, il dispositivo mantiene costante questa impostazione. Per arrestare il processo di riscaldamento, inserire il valore “00” nel campo di visualizzazione della temperatura..

3. Impostare il tempo: Premendo il tasto dei parametri

(n°6), il valore lampeggia: potete ora impostare il tempo desiderato con il tasto apposito (n°5). quando il dispositivo è acceso, si vede sul display n°4 il tempo impostato durante l’ultima pulizia svolta. La freccia verso l’alto aumenta il valore di tempo, quella verso il basso lo diminuisce.

4. Dopo aver impostato il tempo, premere START

(n°2) per iniziare la pulizia. Il display mostra il simbolo “U” per la durata della pulizia. La pulizia si arresta automaticamente al termine del tempo programmato. Il tempo programmato in occasione dell’ultimo utilizzo (n°7) appare (Memory Function).

5. Memory e Pause Function: Premere il pulsante verde

Start / Pause (n°2) per attivare la funzione di memoria. Quando il tempo di pulizia è scaduto e si preme il tasto verde, l’ultimo tempo programmato è salvato.

6. Al termine della pulizia, premere il tasto ON / OFF

(n°1) per spegnere il dispositivo. Ricordarsi di scollegare il dispositivo. Rimuovere dalla vasca gli oggetti e il detergente in modo che l’unità risulti completamente vuota. In questo modo non bisogna sempre impostare l’intervallo di pulizia desiderato. Se il processo di pulizia è in corso e si preme il tasto verde, la pulizia passa allo stato di pausa. Per riprendere il processo basta premere nuovamente il tasto verde.. LED lampeggiante mostra quanto. tempo rimane.: potete ora impostare il tempo desiderato con il tasto apposito (n°5). Quando il dispositivo è acceso, si vede sul display n°4 il tempo impostato durante l’ultima pulizia svolta. La freccia verso l’alto aumenta il valore di tempo, quella verso il basso lo diminuisce. La pulizia si arresta automaticamente al termine del tempo programmato. Il tempo programmato in occasione dell’ultimo utilizzo appare sul display (Memory Function).

4. Pause Function: premere il pulsante di pausa (n°2)

per interrompere la pulizia no a quando non sarà premuto nuovamente lo stesso pulsante.

5. Funzione di eliminazione del gas: questo processo

garantisce che i gas presenti nel liquido (ad ex. anidride carbonica) siano espulsi grazie agli ultrasuoni. Soltanto in un liquido sgasato possono formarsi in numero suciente le bolle di cavitazione. Grazie a questo processo dunque la pulizia diventa ancora più eciente. Premere il tasto di eliminazione del gas (n°3) per attivare la funzione. L’eliminazione del gas termina una volta premuto di nuovo il tasto dell’eliminazione del gas.

6. Sweep Function: Questa funzione assicura grazie alla

modulazione di frequenza un’ottimale distribuzione di campo degli ultrasuoni nel detergente. Premere il tasto Sweep (n°4) per attivare la funzione. Premendo nuovamente il tasto si mette ne alla funzione Sweep.

7. Al termine della pulizia, premere il tasto ON /

OFF (n°1) per spegnere il dispositivo. Ricordarsi di scollegare il dispositivo. Rimuovere dalla vasca gli oggetti e il detergente in modo che l’unità risulti completamente vuota. MULTIFUNCTION08.04.2019

1. Accendere – e spegnere il programma di

impostazione tempo di lavoro ON/OFF; Impostare il tempo di lavoro (Timer).

2. Indicatore di funzionamento – Lavatrice ad ultrasuoni

in funzione. UTILIZZO

1. Girando la manopola di regolazione dell’interruttore

in senso orario, si attiva la modalita‘ „tempo“. In questo modo si puo’ impostare il tempo desiderato.

2. Quindi la luce verde si accende indicando che

la macchina e‘ in funzione. L’accensione dello strumento viene segnalata attraverso un suono e il processo di pulizia viene avviato.

3. La macchina si spegne automaticamente una volta

decorso il tempo impostato.

4. Quando la manopola viene girata in senso antiorario,

la macchina seleziona una modalita‘ di lavoro a lungo termine. Si prega di impostare la manopola sul simbolo ∞ presente sul pannello.

5. Quindi la luce verde si accende indicando

che la macchina e‘ in funzione. L’accensione dell’apparecchio viene segnalata attraverso un suono e il processo di pulizia viene avviato.

6. Quando il processo di pulizia e’ terminato, bisogna

spegnere la macchina manu-almente e impostare la manopola di regolazione su „O“ , girandola in senso orario.

3.4. PULIZIA E MANUTENZIONE

a) Prima di pulire o regolare il dispositivo, prima di sostituire gli accessori o quando il dispositivo non viene utilizzato, staccare la spina e lasciarlo rareddare completamente. b) Per pulire la supercie utilizzare solo detergenti senza ingredienti corrosivi. c) Dopo la pulizia, prima di riutilizzare l'apparecchio, asciugare tutte le parti. d) È vietato spruzzare il dispositivo con un getto d'acqua o immergere il dispositivo in acqua. e) Evitare che l'acqua entri nell'alloggiamento attraverso le aperture di ventilazione. f) Eettuare controlli regolari del dispositivo per mantenerlo eciente e privo di danni. g) Per la pulizia utilizzare un panno morbido. h) Non utilizzare oggetti appuntiti o / e metallici (come una spazzola o una spatola metallica) per la pulizia, poiché potrebbero danneggiare la supercie del materiale con cui è fatto il dispositivo.

Il dispositivo si spegnerà. Non dimenticare di scollegare il dispositivo dalla presa di corrente. Quindi svuotare il serbatoio dell’acqua e degli oggetti destinati alla pulizia. Nombre del producto Limpiador ultrasónico Modelo PRO- CLEAN
