MANUALE UTENTE SBSRT1000C STEINBERG

Nome del prodotto CARRELLO PORTAPARANCO CARRELLO PLAIN

Indirizzo del produttore

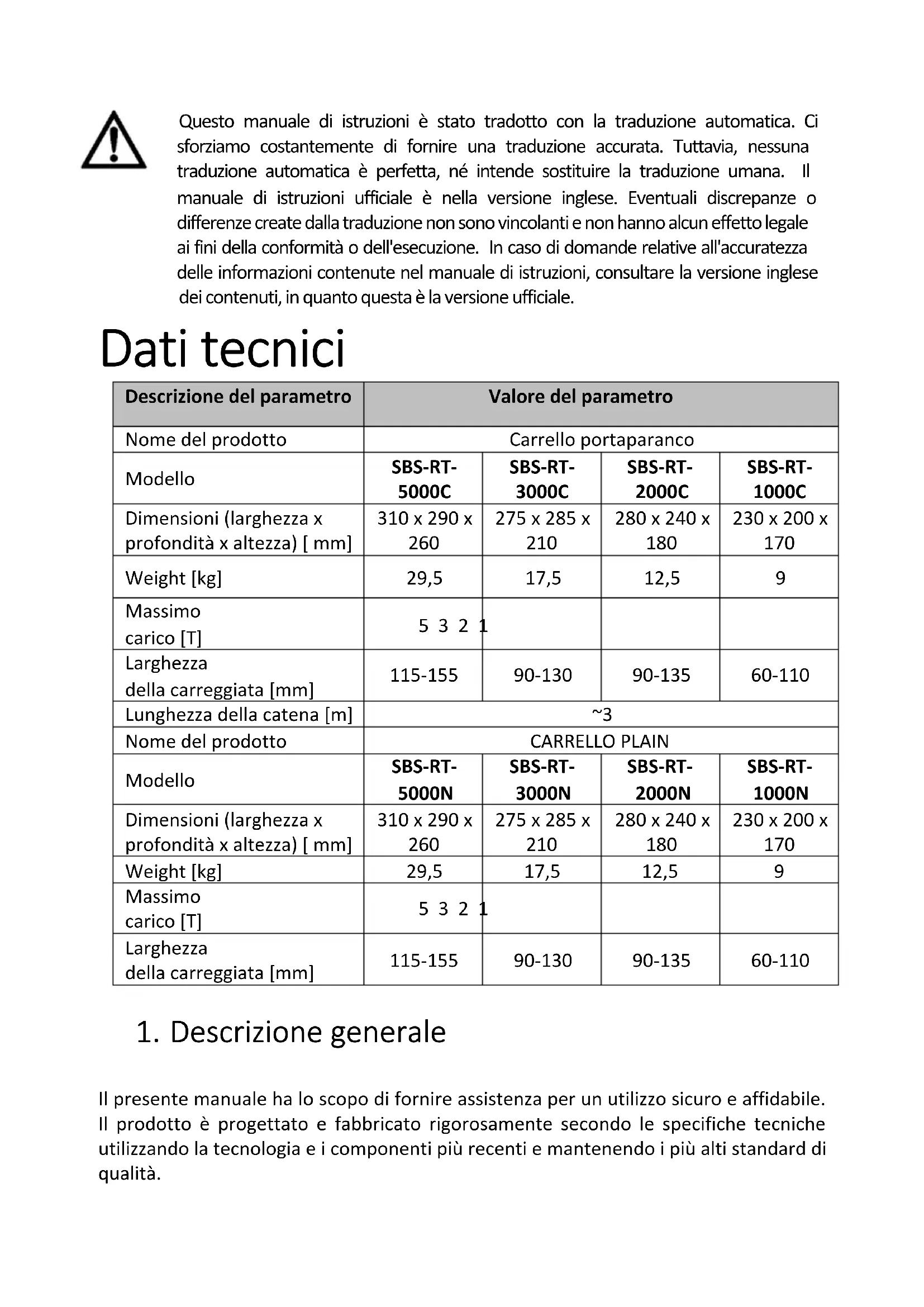

Larghezza della carreggiata [mm] 115-155 90-130 90-135 60-110 Lunghezza della catena [m]

Nome del prodotto CARRELLO PLAIN Modello SBS-RT- 5000N SBS-RT- 3000N SBS-RT- 2000N SBS-RT- 1000N Dimensioni (larghezza x profondità x altezza) [ mm] 310 x 290 x

Larghezza della carreggiata [mm] 115-155 90-130 90-135 60-110

1. Descrizione generale

Il presente manuale ha lo scopo di fornire assistenza per un utilizzo sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità. Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO. Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnologico e della possibilità di ridurre il rumore, l’apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso. Spiegazione dei simboli

Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti. Prima dell’uso bisogna prendere visione del manuale.

RICORDA! che descrivono una situazione (segnale di avvertimento generale).

Indossare guanti di protezione.

Indossare la protezione del capo.

ATTENZIONE! Pericolo di schiacciamento delle mani

ATTENZIONE! Le illustrazioni in questo manuale hanno il carattere illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.2. Sicurezza d'uso ATTENZIONE! Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservazione delle avvertenze e delle istruzioni può causare danni fisici o morte. Il termine "dispositivo" o "prodotto" nelle avvertenze e nella descrizione del manuale si riferisce a: Carrello portaparanco

2.1. Sicurezza sul posto di lavoro a) Mantieni l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Bisogna essere previdenti, fare attenzione a quello che si fa e usare il buon senso utilizzando l’apparecchio. b) Nel caso venissero osservati danni o anomalie nel funzionamento del dispositivo, bisogna smettere di usarlo e segnalarlo a una persona autorizzata. c) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore. d) Le riparazioni devono essere eseguite solo dall’assistenza tecnica del produttore. Riparare il dispositivo in autonomia è severamente vietato! e) Non sono ammessi bambini o persone non autorizzate nell'area di lavoro. (La disattenzione può causare la perdita di controllo dell'unità.) f) Controllare regolarmente lo stato degli adesivi con le informazioni di sicurezza. In caso di adesivi non leggibili, procedere alla sostituzione. g) Conservare il manuale d’uso per utilizzo futuro. Se il dispositivo deve essere affidato ai terzi, insieme ad esso va consegnato loro anche il manuale d'istruzioni. h) Tenere le gli elementi dell'imballaggio e i piccoli elementi di montaggio fuori dalla portata dei bambini.

i) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.

j) Quando si utilizza questo dispositivo insieme ad altri dispositivi, è necessario seguire anche le altre istruzioni per l'uso.

Ricordati! occorre proteggere bambini e altre persone durante il lavoro con l'aparecchio.

2.2. Sicurezza personalea) È vietato utilizzare il dispositivo quando si è stanchi, malati, sotto l’effetto di alcool, droga o medicinali che riducono in modo significativo le capacità relative alla gestione del dispositivo. b) Il dispositivo non deve essere utilizzato da persone (compresi i bambini) con funzioni mentali, sensoriali o intellettuali ridotte o da persone che non hanno esperienza e/o conoscenza, a meno che non siano sorvegliate o siano state istruite da una persona responsabile della loro sicurezza sulle modalità di utilizzo del dispositivo. c) L'apparecchio può essere azionato da persone fisicamente idonee, capaci di farlo funzionare e adeguatamente addestrate, che abbiano letto queste istruzioni e siano state istruite in materia di sicurezza e salute sul lavoro. d) Bisogna prestare attenzione, usare il buon senso durante il funzionamento dell’apparecchio. Un attimo di disattenzione può portare a gravi lesioni del corpo. e) Usare i dispositivi di protezione individuale necessari quando si lavora con l'apparecchio, come specificato nella sezione 1 della spiegazione dei simboli. L'uso di dispositivi di protezione individuale appropriati e approvati riduce il rischio di lesioni. f) Non sopravvalutate le proprie capacità. Mantenere l'equilibrio del corpo e il bilanciamento in ogni momento durante il lavoro. Questo permette un migliore controllo dell’apparecchio in situazioni impreviste. g) L’apparecchio non è un giocattolo. I bambini vanno sorvegliati affinché non giochino con il dispositivo. 2.3. Utilizzo sicuro del dispositivo a) Conservare i dispositivi inattivi fuori dalla portata dei bambini e delle persone che non conoscono il dispositivo o queste istruzioni d’uso. I dispositivi sono pericolosi se utilizzati da persone senza esperienza. b) Mantenere il dispositivo in buono stato tecnico. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro del dispositivo). In caso di guasto, far riparare il dispositivo prima dell'uso. c) Conservare il dispositivo fuori dalla portata dei bambini. d) La riparazione e la manutenzione delle apparecchiature dovrebbero essere effettuate dal personale qualificato utilizzando esclusivamente parti di ricambio originali. Ciò garantirà un utilizzo sicuro. e) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.f) Pulire regolarmente l’apparecchio per evitare un accumulo permanente di sporco. g) È vietato intervenire sul design del dispositivo per modificarne i parametri o la costruzione. h) È vietato utilizzare l’apparecchio per trasportare pesi che superano il suo carico massimo.

i) È vietato alle persone e agli animali di stare sotto i carichi sospesi.

j) È vietato trasportare il carico con l’apparecchio sopra le persone o gli animali. k) È vietato trasportare le persone o gli animali con questo apparecchio. l) Non usare una forza eccessiva e non scuotere la catena quando si avverte una certa resistenza (si applica ai modelli SBS-RT-5000C, SBS-RT-3000C, SBS-RT- 2000C, SBS-RT-1000C). m) Quando si utilizza l’apparecchio, è vietato tirare la fune in qualsiasi direzione diversa da quella della pista di corsa. Tirando lateralmente si può danneggiare l'unità (si applica a SBS-RT-5000C, SBS-RT-3000C, SBS-RT-2000C, SBS-RT- 1000C). n) Bisogna evitare urti, impatti e cambiamenti improvvisi di velocità durante il trasporto con l’apparecchio. Questo ridurrà il rischio di caduta del carico dall'alto. o) Prima di sospendere il carico, assicurarsi sempre che lo spazio in cui verrà trasportato sia libero da ostacoli. p) Gli astanti devono essere avvertiti del funzionamento dell'apparecchio e devono rimanere a distanza di sicurezza dal carico. q) Bisogna prestare sempre molta attenzione al carico. r) È vietato lasciare incustoditi i carichi sospesi. s) Bisogna evitare le situazioni in cui il carico possa oscillare. t) È vietato eseguire lavori meccanici o simili (saldatura, taglio, ecc.) su un carico sospeso. u) Assicurarsi che il carico sia saldamente e correttamente attaccato all'anello di carico.

v) La caduta del carico comporta il rischio di lesioni o morte.

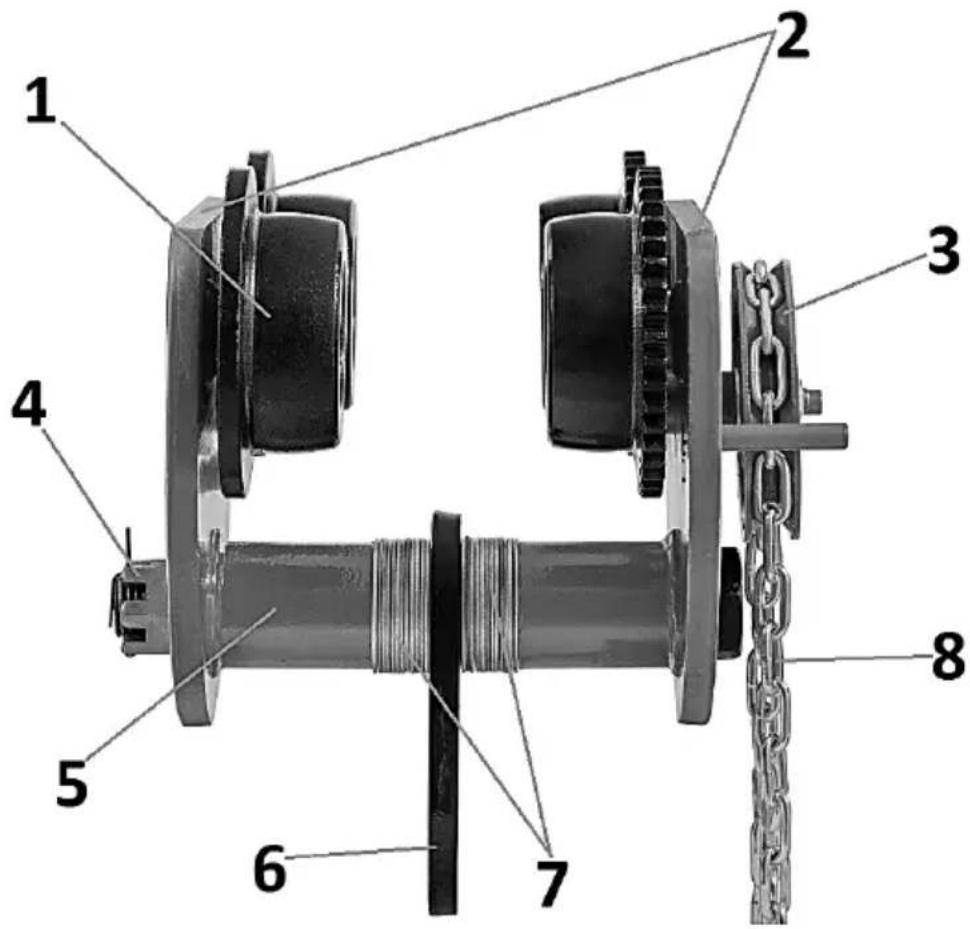

ATTENZIONE! Sebbene il prodotto sia stato progettato per essere sicuro e disponga di adeguate protezioni e nonostante le caratteristiche di sicurezza aggiuntive fornite all'utente, esiste comunque un leggero rischio di incidenti o lesioni quando si maneggia il prodotto. Si consiglia procedere con cautela e mantenere il buon senso durante l’utilizzo.3. Principi di utilizzo Il dispositivo è progettato per essere trasportato su un binario monorotaia. Può essere utilizzato come punto di sospensione per le attrezzature di sollevamento. L'utente è responsabile di qualsiasi danno derivante da un uso improprio. 3.1. Panoramica del prodotto SBS-RT-5000C / SBS-RT-3000C / SBS-RT-2000C / SBS-RT-1000C

SBS-RT-5000N / SBS-RT-3000N / SBS-RT-2000N / SBS-RT-1000N1. Ruota di alimentazione

3. Rocchetto per catena

4. Dado in pizzo con clip di sicurezza

8. Catena di trasmissione

3.2. Preparazione al lavoro/lavoro con il dispositivo

POSIZIONAMENTO DELL’APPARECCHIO

ATTENZIONE! Assicurarsi che la struttura di supporto su cui l'apparecchio si muoverà sia abbastanza forte da sopportare il peso del carico e dell’apparecchio. È vietato montare l’apparecchio su una struttura che non può essere verificata per la sua capacità portante e la sua resistenza. Responsabilità per il montaggio del dispositivo sulla struttura di supporto e per la struttura di supporto stessa ricade sull'utente. Quando si sospende il dispositivo sulla struttura di supporto, è necessario di esercitare la massima cautela e di assicurarsi che tutte le condizioni siano adatte per lavorare in sicurezza; questo vi permetterà di evitare i rischi associati a eventuali lesioni personali.L'utente è responsabile della preparazione delle condizioni per l'installazione del dispositivo e dell'installazione del dispositivo stesso.

MONTAGGIO DELL’APPARECCHIO

- Verificare le condizioni tecniche del dispositivo. Prestare attenzione a eventuali danni, crepe e parti allentate. È possibile utilizzare solo un dispositivo perfettamente funzionante. - Misurare la larghezza del binario su cui scorrerà il dispositivo. - Distanziare uniformemente le piastre laterali, riempiendo gli spazi liberi sull'albero con i distanziatori. La larghezza del binario deve essere (al massimo) di 6 mm superiore alla larghezza della rotaia su cui scorrerà il dispositivo. IMPORTANTE: su ogni lato della piastra deve essere presente almeno 1 distanziatore. - Serrare saldamente entrambi i dadi esagonali. - Assicurarsi che l'unità sia correttamente aderente alla rotaia, che ogni ruota scorra liberamente e mantenga un buon contatto con la superficie della rotaia e che le piastre laterali siano parallele. - La parte inferiore della catena deve trovarsi a un'altezza di 100-500 mm da terra (solo per i modelli con trasmissione a catena propria: SBS-RT-5000C, SBS-RT-3000C, SBS-RT-2000C, SBS-RT-1000C). NOTA: prima del primo utilizzo, dopo aver assemblato l'unità, verificarne il funzionamento sospendendo un carico leggero e facendo rotolare l'unità lungo la guida. 3.3. Pulizia e manutenzione a) Attendere che le parti rotanti si fermino. b) Usare solo agenti non corrosivi per la pulizia della superficie. c) Dopo ogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l’apparecchio. d) Conservare l’apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta. e) È vietato spruzzare l’apparecchio con un getto d'acqua o immergerlo in acqua. f) Eseguire ispezioni regolari dell'unità, verificando l'idoneità tecnica ed eventuali danni. g) Il cuscinetto e la superficie del binario (nonché la scatola degli ingranaggi su SBS-RT-5000C / SBS-RT-3000C / SBS-RT-2000C / SBS-RT-1000C) devono essere lubrificati periodicamente con del grasso. h) Assicurarsi che l'unità sia mantenuta pulita e che le parti mobili siano lubrificate.Características técnicas Descripción del parámetro Valor del parámetro Nombre del producto Carro de polipasto Modelo SBS-RT- 5000C SBS-RT- 3000C SBS-RT- 2000C SBS-RT- 1000C Dimensiones (anchura × profundidad × altura) [mm] 310 x 290 x
