BEDIENUNGSANLEITUNG SBSRT1000C STEINBERG

BEDIENUNGSANLEITUNG ROLLFAHRWERK USER MANUAL

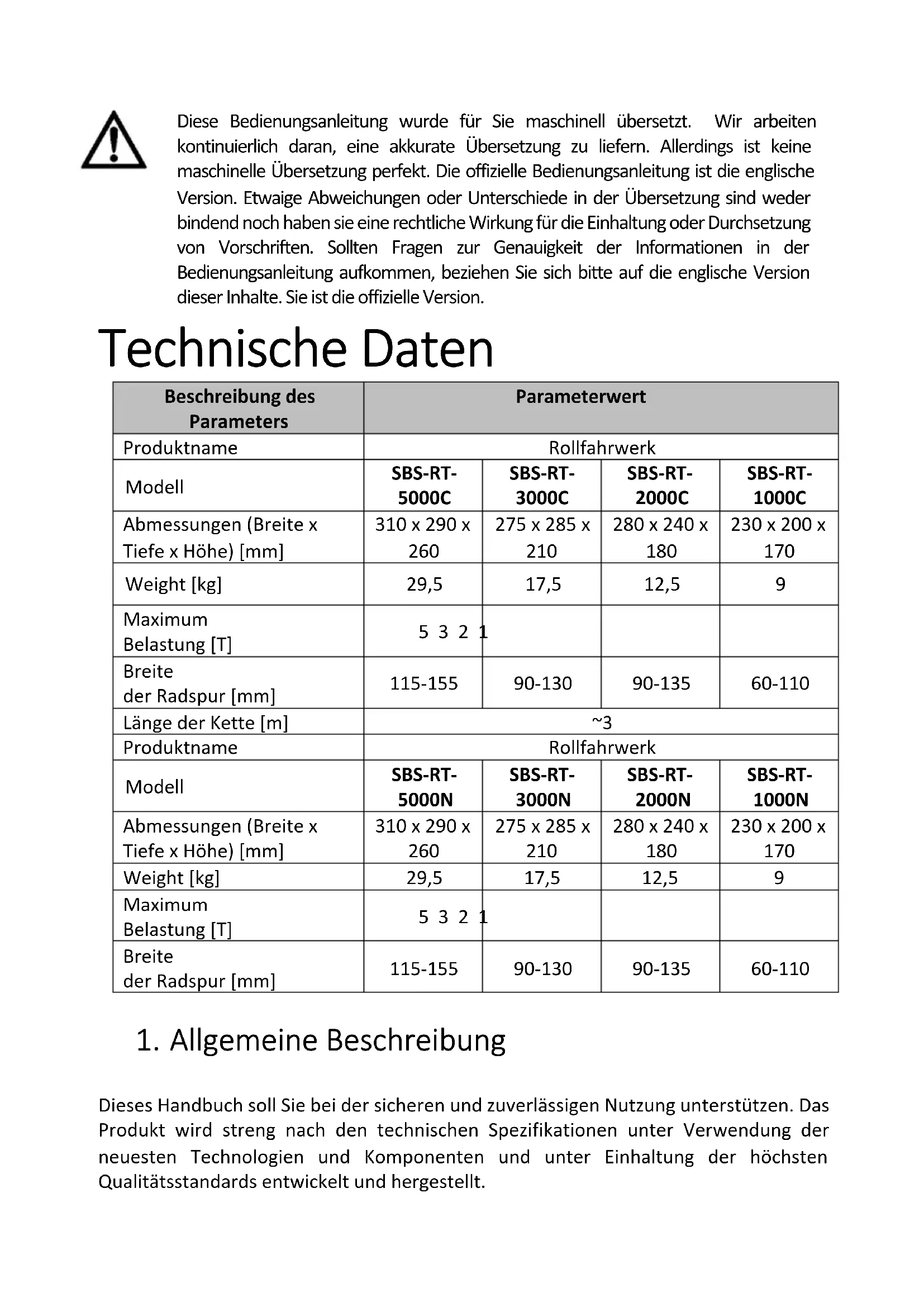

Producentens adresseTechnische Daten Beschreibung des Parameters Parameterwert Produktname Rollfahrwerk Modell SBS-RT- 5000C SBS-RT- 3000C SBS-RT- 2000C SBS-RT- 1000C Abmessungen (Breite x Tiefe x Höhe) [mm] 310 x 290 x

Breite der Radspur [mm] 115-155 90-130 90-135 60-110 Länge der Kette [m]

Produktname Rollfahrwerk Modell SBS-RT- 5000N SBS-RT- 3000N SBS-RT- 2000N SBS-RT- 1000N Abmessungen (Breite x Tiefe x Höhe) [mm] 310 x 290 x

1. Allgemeine Beschreibung

Dieses Handbuch soll Sie bei der sicheren und zuverlässigen Nutzung unterstützen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt. Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN. Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird. Symbolerklärung

Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen. Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.

VORSICHT! oder WARNUNG! oder HINWEIS! zur Beschreibung einer Situation (allgemeines Warnzeichen).

Es sind Schutzhandschuhe zu tragen.

Kopfschutz verwenden.

ACHTUNG! Gefahr von Quetschverletzungen der Hand!

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.2. Anwendungssicherheit ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren Verletzungen oder zum Tod führen. Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung des Handbuchs bezieht sich auf: Rollfahrwerk

2.1. Sicherheit am Arbeitsplatz a) Den Arbeitsbereich aufgeräumt und gut beleuchtet halten. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand. b) Im Falle einer Beschädigung oder Fehlfunktion der Maschine ist diese sofort außer Betrieb zu nehmen und der Vorfall dem zuständigen Personal zu melden. c) Bei Zweifeln an der Funktionstüchtigkeit des Produkts oder bei Beschädigung des Produkts wenden Sie sich bitte an den Kundendienst des Herstellers. d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Keine Reparaturen in Eigenregie durchführen! e) Kinder und unbefugte Personen dürfen sich nicht im Arbeitsbereich aufhalten. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen.) f) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden. g) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden. h) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.

i) Halten Sie das Gerät von Kindern und Tieren fern.

j) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen.

Immer beachten! Achten Sie auf die Sicherheit von Kindern und anderen Unbeteiligten, während Sie das Gerät bedienen.2.2. Eigenschutz a) Bedienen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Fähigkeit zur Bedienung des Geräts beeinträchtigen könnten. b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder durch Personen mit mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. c) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu ihrem Benutzen fähig und entsprechend geschult sind und die diese Bedienungsanleitung gelesen und verstanden haben und im Rahmen der Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden. d) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen. e) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben. Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringert das Verletzungsrisiko. f) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen. g) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. 2.3. Sicherer Umgang mit dem Gerät a) Bewahren Sie nicht verwendete Geräte außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Bedienungsanleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich. b) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren. c) Halten Sie das Gerät von Kindern fern.d) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung. e) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden. f) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern. g) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren. h) Die Nutzung des Geräts für den Transport von Lasten mit einem Gewicht, das die zulässige maximale Belastung überschreitet, wird untersagt.

i) Personen und Tieren ist der Aufenthalt unter hängenden Lasten untersagt.

j) Der Transport von Lasten mit dem Gerät über Personen oder Tiere ist untersagt. k) Der Transport von Personen oder Tieren mit dem Gerät ist untersagt. l) Wenden Sie keine übermäßige Kraft an und rütteln Sie nicht an der Kette, wenn Sie einen Widerstand spüren (gilt für die Modelle SBS-RT-5000C, SBS-RT- 3000C, SBS-RT-2000C, SBS-RT-1000C). m) Bei der Nutzung des Geräts ist das Ziehen des Seils in einer anderen Richtung als entlang der Fahrschiene untersagt. Seitliches Ziehen kann das Gerät beschädigen (gilt für SBS-RT-5000C, SBS-RT-3000C, SBS-RT-2000C, SBS-RT- 1000C). n) Beim Transport mit dem Gerät müssen Stöße, Schläge und plötzliche Geschwindigkeitsänderungen vermieden werden. Hierdurch wird das Risiko des Herabfallens der Last reduziert. o) Vor dem Aufhängen der Last muss stets sichergestellt werden, das der Bereich, in dem der Transport stattfinden soll, frei von Hindernissen ist. p) Umstehende Personen sollten über den Betrieb des Geräts gewarnt werden und sie sollten einen sicheren Abstand zur Last einhalten. q) Es muss stets genau auf die Ladung geachtet werden. r) Schwebende Last dürfen nicht unbeaufsichtigt gelassen werden. s) Situationen, bei denen es zum Schwanken der Last kommen kann, müssen vermieden werden. t) Die Ausführung von mechanischen oder ähnlichen Arbeiten (Schweißen, Schneiden usw.) bei hängender Last ist untersagt. u) Stellen Sie sicher, dass die Last sicher und ordnungsgemäß auf dem Lastring befestigt ist.

v) Herabfallende Lasten können zu Verletzungen oder zum Tod führen.

ACHTUNG! Obwohl das Produkt so konstruiert wurde, dass es sicher ist und über angemessene Sicherheitsvorkehrungen verfügt, bestehttrotz der zusätzlichen Sicherheitsvorkehrungen für den Benutzer ein geringes Unfall- oder Verletzungsrisiko bei der Handhabun g des Produkts. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Bestimmungsgemäßer Gebrauch

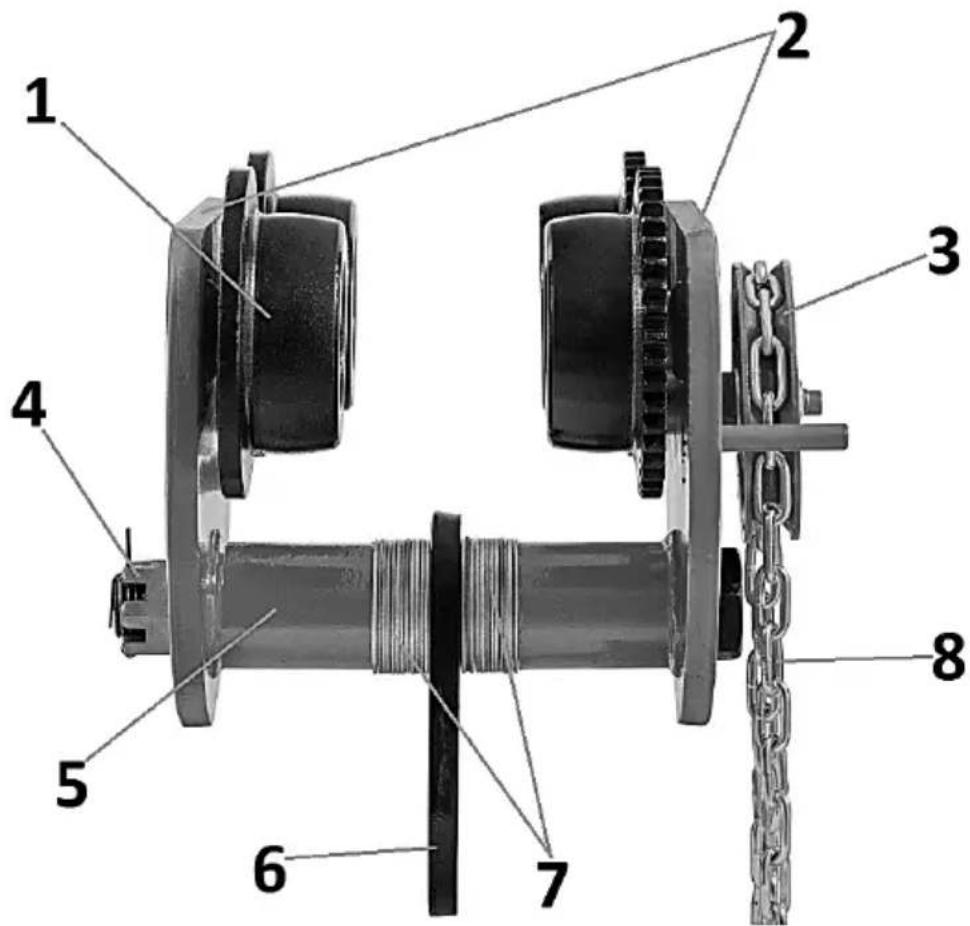

Das Gerät ist für den Transport auf einer Einschienenbahn ausgelegt. Er kann als Aufhängepunkt für Hebezeuge verwendet werden. Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender. 3.1. Produktübersicht SBS-RT-5000C / SBS-RT-3000C / SBS-RT-2000C / SBS-RT-1000C

4. Spitzenmutter mit Sicherheitsclip

3.2. Vorbereitung auf die Arbeit/Arbeiten mit dem Gerät AUFSTELLUNG DES GERÄTS: ACHTUNG! Es muss sichergestellt werden, dass die tragende Struktur, auf der sich das Gerät bewegt, stark genug ist, um das Gewicht der Last und des Geräts zu tragen. Die Montage des Geräts an einer Konstruktion, deren Tragfähigkeit und Festigkeit nicht überprüft werden können, ist untersagt. Verantwortung für die Befestigung des Geräts an der Tragstruktur und für die Tragstruktur selbst fällt dem Benutzer zu. Bei der Aufhängung des Geräts an der Tragkonstruktion ist es erforderlichäußerste Vorsicht walten zu lassen und sich zu vergewissern, dass alle Bedingungen für ein sicheres Arbeiten geeignet sind - so können Sie die Risiken vermeiden, die mit möglichen Personenschäden. Die Verantwortung für die Schaffung der Voraussetzungen für die Installation des Geräts und für die Installation des Geräts selbst liegt beim Benutzer.

ZUSAMMENBAU DES GERÄTS

- Überprüfen Sie den technischen Zustand des Geräts. Achten Sie auf eventuelle Schäden, Risse und lose Teile. Es darf nur ein voll funktionsfähiges Gerät verwendet werden. - Messen Sie die Breite der Schiene, auf der das Gerät laufen soll. - Verteilen Sie die Seitenplatten gleichmäßig und füllen Sie die Freiräume auf der Welle mit Abstandshaltern. Die Spurweite sollte (maximal) 6 mm größer sein als die Breite der Schiene, auf der das Gerät laufen soll. WICHTIG: Auf jeder Seite der Platte sollte sich mindestens 1 Abstandshalter befinden. - Ziehen Sie beide Sechskantmuttern fest an. - Vergewissern Sie sich, dass das Gerät richtig an der Schiene anliegt, jedes Rad frei rollt und guten Kontakt mit der Schienenoberfläche hat und dass die Seitenplatten parallel sind. - Der untere Teil der Kette sollte sich in einer Höhe von 100-500 mm über dem Boden befinden (nur bei Modellen mit eigenem Kettenantrieb: SBS-RT-5000C, SBS- RT-3000C, SBS-RT-2000C, SBS-RT-1000C). HINWEIS: Überprüfen Sie vor der ersten Verwendung nach dem Zusammenbau des Geräts dessen Funktion, indem Sie eine leichte Last anhängen und das Gerät auf der Schiene rollen. 3.3. Reinigung und Wartung a) Warten Sie, bis die rotierenden Teile zum Stillstand gekommen sind. b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel. c) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird. d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung. e) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen. f) Führen Sie regelmäßige Inspektionen des Geräts durch, um die technische Eignung und eventuelle Schäden zu überprüfen.g) Die Lager- und Laufflächen (sowie das Getriebe bei SBS-RT-5000C / SBS-RT- 3000C / SBS-RT-2000C / SBS-RT-1000C) sollten regelmäßig mit Fett geschmiert werden. h) Achten Sie darauf, dass das Gerät sauber gehalten wird und dass die beweglichen Teile geschmiert werden.Technical data Description of the parameter Value of the parameter Product name GEARED TROLLEY Model SBS-RT- 5000C SBS-RT- 3000C SBS-RT- 2000C SBS-RT- 1000C Dimensions [width x depth x height; mm] 310 x 290 x
