MANUALE UTENTE IS3TTRF DB Technologies

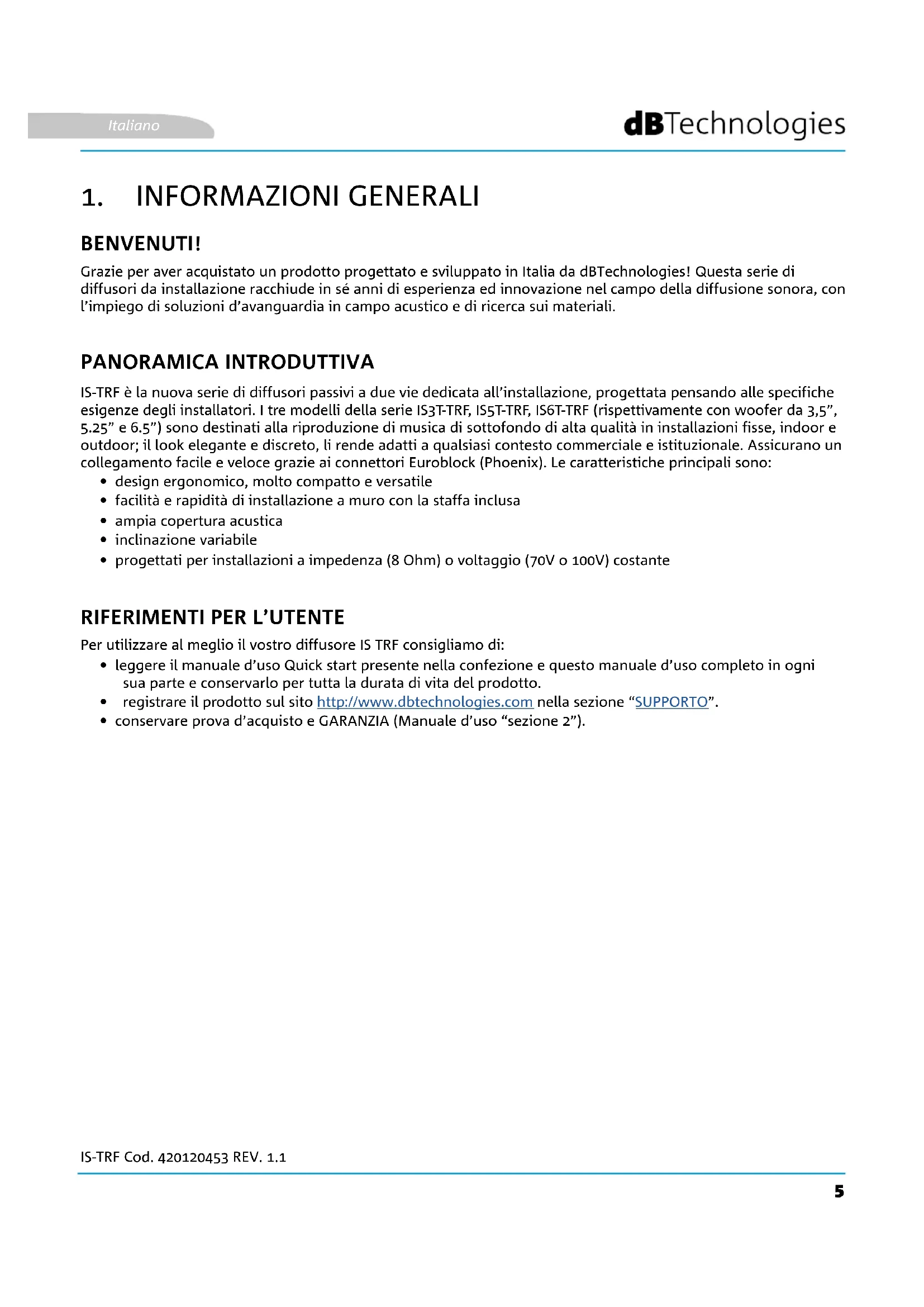

1. INFORMAZIONI GENERALI

BENVENUTI! Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questa serie di diffusori da installazione racchiude in sé anni di esperienza ed innovazione nel campo della diffusione sonora, con l’impiego di soluzioni d’avanguardia in campo acustico e di ricerca sui materiali. PANORAMICA INTRODUTTIVA IS-TRF è la nuova serie di diffusori passivi a due vie dedicata all’installazione, progettata pensando alle specifiche esigenze degli installatori. I tre modelli della serie IS3T-TRF, IS5T-TRF, IS6T-TRF (rispettivamente con woofer da 3,5”, 5.25” e 6.5”) sono destinati alla riproduzione di musica di sottofondo di alta qualità in installazioni fisse, indoor e outdoor; il look elegante e discreto, li rende adatti a qualsiasi contesto commerciale e istituzionale. Assicurano un collegamento facile e veloce grazie ai connettori Euroblock (Phoenix). Le caratteristiche principali sono:

• design ergonomico, molto compatto e versatile

• facilità e rapidità di installazione a muro con la staffa inclusa

• ampia copertura acustica

• inclinazione variabile

• progettati per installazioni a impedenza (8 Ohm) o voltaggio (70V o 100V) costante

RIFERIMENTI PER L’UTENTE

Per utilizzare al meglio il vostro diffusore IS TRF consigliamo di:

• leggere il manuale d’uso Quick start presente nella confezione e questo manuale d’uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.

• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione “SUPPORTO”.

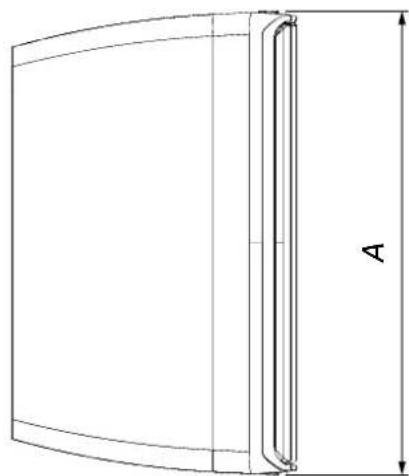

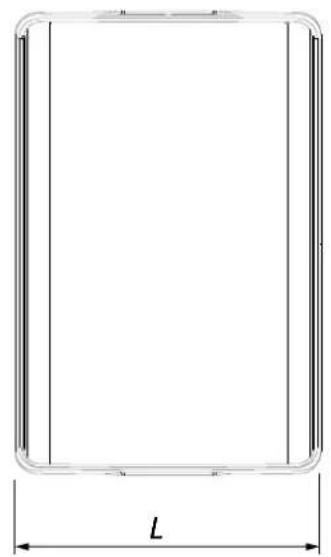

I diffusori IS-TRF sono stati progettati con una particolare attenzione all’ottimizzazione di peso e ingombro. Di seguito un riepilogo di dimensioni e peso: MODELLO DIMENSIONI (LxAxP) PESO IS3T-TRF 120x190x118 mm (4.7x7.5x4.6 in)

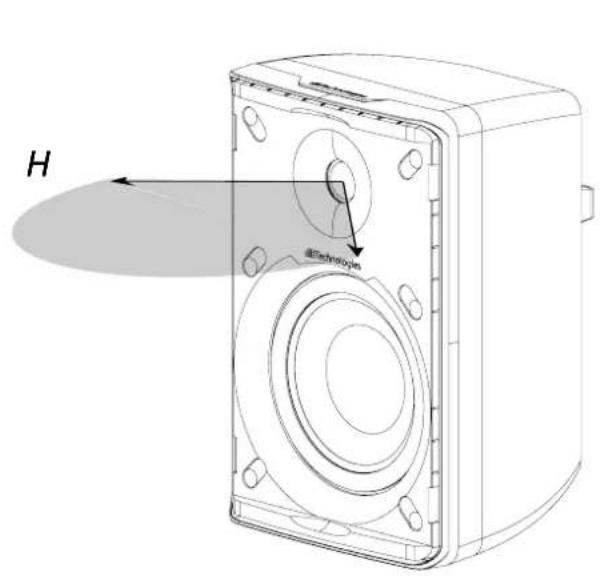

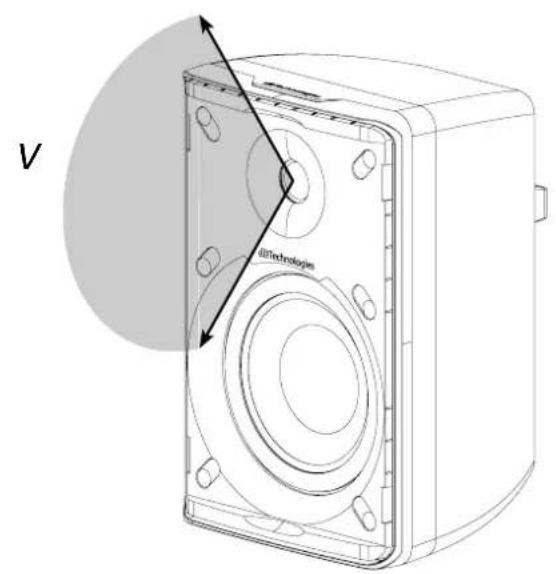

IS-TRF Cod. 420120453 REV. 1.1 COPERTURA ACUSTICA La copertura acustica varia in base al modello di diffusore, ovvero:

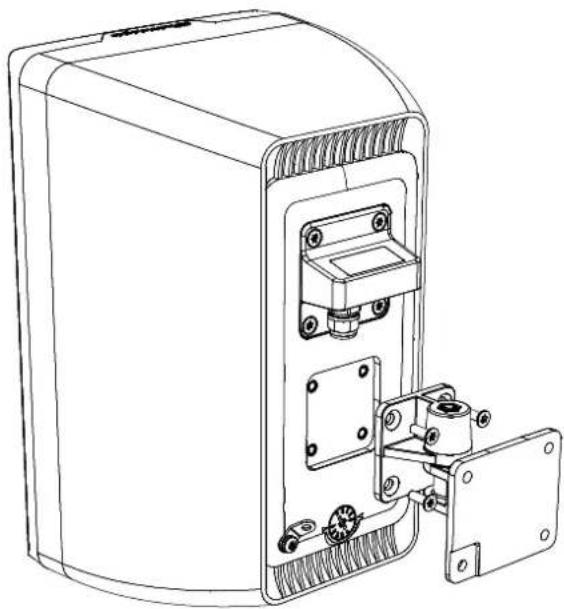

• IS6T-TRF 80°x75° (HxV) MECCANICA L’ergonomia e la rapida installazione del diffusore sono garantiti da:

• n.4 fori posteriori per fissaggio pannello IP55

• n.4 fori posteriori per fissaggio staffa a muro inclusa

IS-TRF Cod. 420120453 REV. 1.1 PROTEZIONE CONTRO I CORPI SOLIDI E LIQUIDI (GRADO IP) Il presente diffusore è protetto contro l’ingresso di corpi solidi e liquidi esterni con grado di protezione IP55 secondo la IEC 60529. Utilizzare solamente cavi con i seguenti diametri: con pressacavi PG7 => diametro compreso tra 3.5 e 6mm Fissare adeguatamente il pressacavo utilizzando il dado di serraggio in plastica. ATTENZIONE! Il mancato rispetto di queste prescrizioni di installazione potrebbe influire negativamente sui gradi di protezione dichiarati.

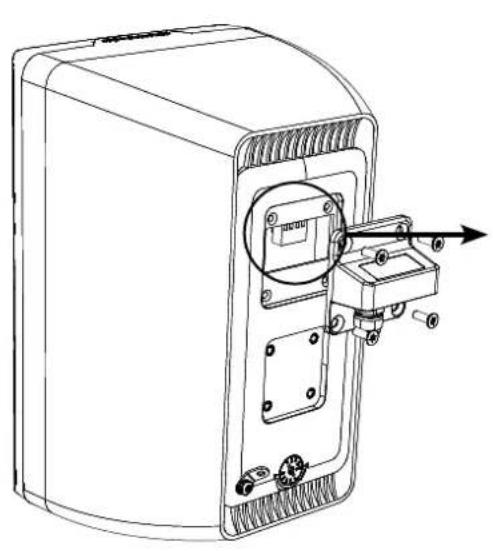

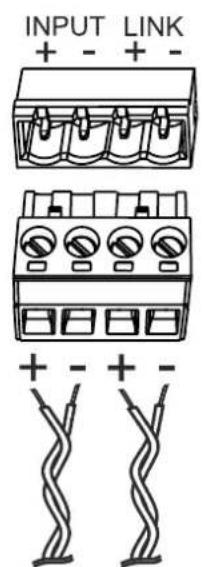

L’ingresso audio e il rilancio a un altro diffusore avviene tramite connessione Euroblock (Phoenix); il connettore è protetto da un pannello con pressacavo PG7 facilmente removibile svitando le quattro viti che lo fissano al box. Collegare la sorgente audio (proveniente ad es. da un amplificatore o un altro diffusore) al morsetto INPUT rispettando la polarità indicata vicino ai connettori. Il rilancio a un altro diffusore avviene in maniera analoga: collegare l’uscita LINK del diffusore all’ingresso INPUT di quello successivo rispettando la polarità. AMPLIFIER LINKED SPEAKERItaliano

3. INSTALLAZIONE E CONFIGURAZIONE

CONTENUTO DELLA CONFEZIONE

Verificate, aprendo la confezione, che il contenuto dell’imballo del diffusore IS-TRF sia completo. L’imballo contiene:

• staffa per installazione a muro

• quick start e documentazione relativa alla garanzia ATTENZIONE! Il prodotto e gli accessori devono essere utilizzati solo da personale esperto! Assicurarsi che l’installazione sia posizionata in modo stabile e sicuro per scongiurare ogni condizione di pericolo per persone, animali e/o cose. L’utilizzatore è tenuto a seguire le regolamentazioni e le leggi cogenti in materia di sicurezza nel Paese in cui si utilizza il prodotto. Per l’utilizzo in sicurezza, verificare periodicamente la funzionalità di tutte le parti e l’integrità prima dell’utilizzo. La progettazione, i calcoli, l’installazione, il collaudo e la manutenzione di sistemi sospesi o stack audio professionali deve essere effettuata esclusivamente da personale autorizzato. dBTechnologies non è responsabile per installazioni improprie, effettuate in assenza dei requisiti di sicurezza. In questa sezione sono presentati degli esempi di installazione. Per ogni riferimento consultare anche le istruzioni degli accessori, nonché le prescrizioni riportate su eventuali etichette dei prodotti.

INSTALLAZIONE A MURO

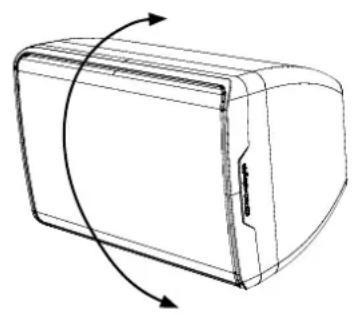

Grazie alla staffa inclusa, è possibile installare il diffusore a muro in verticale o orizzontale. FIssare la staffa a muro con viti e bulloni adatti (non inclusi). Regolare le meccaniche della staffa in base alla rotazione/inclinazione voluta. ATTENZIONE! - Servirsi unicamente delle staffe e accessori omologati dall’azienda per appendere il diffusoreItaliano

IS-TRF Cod. 420120453 REV. 1.1 INDICAZIONI GENERALI PER IL COLLEGAMENTO DEI DIFFUSORI Effettuare i collegamenti tenendo in considerazione le seguenti indicazioni:

• Utilizzate cavi di sezione adeguata. Una maggiore distanza fra amplificatore e diffusore, richiede cavi di sezione maggiore. Questo evita perdite di segnale lungo la linea.

• Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell’impianto, i cavi di collegamento non devono essere posti nella stessa canalina o in prossimità di dispositivi che producono forti campi magnetici (es. trasformatori di alimentazione), conduttori di energia elettrica e linee che alimentano diffusori. Inoltre per minimizzare gli effetti induttivi dovuti all’accoppiamento con campi elettrici, utilizzate cavi con conduttori intrecciati.

• Per garantire una corretta riproduzione sonora è necessario collegare i diffusori “in fase”. Ossia le polarità positiva e negativa dell’amplificatore devono corrispondere con le polarità positiva (70-100V) e negativa (COM) dell’ingresso del diffusore.

• Per semplificare il collegamento è possibile utilizzare cavi bipolari con una marcatura (es. colori diversi) che ne distingua la polarità.

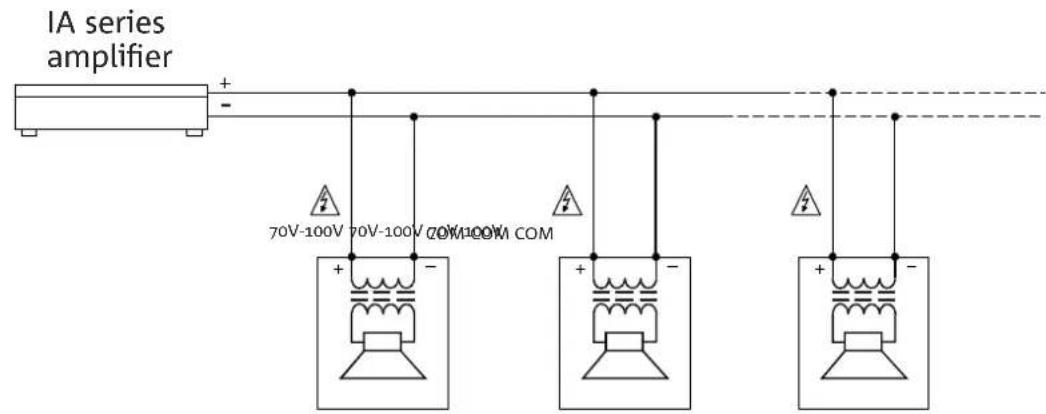

CONFIGURAZIONE A TENSIONE COSTANTE

La tensione d’ingresso del diffusore deve corrispondere alla tensione selezionata sull’amplificatore e la somma della potenza di tutti i diffusori collegati alla linea audio non deve superare quella nominale dell’amplificatore.

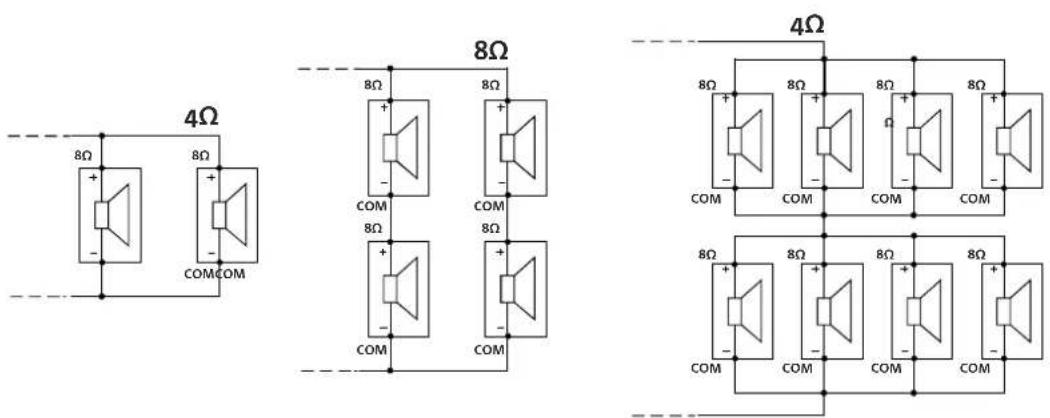

CONFIGURAZIONE A BASSA IMPEDENZA

L’impedenza di carico complessiva di tutti i diffusori non deve essere inferiore all’impedenza nominale dell’amplificatore e la lunghezza dei cavi di collegamento deve essere ridotta al minimo. IA series amplier 70V-100V 70V-100V 70V-100VCOM COM COM

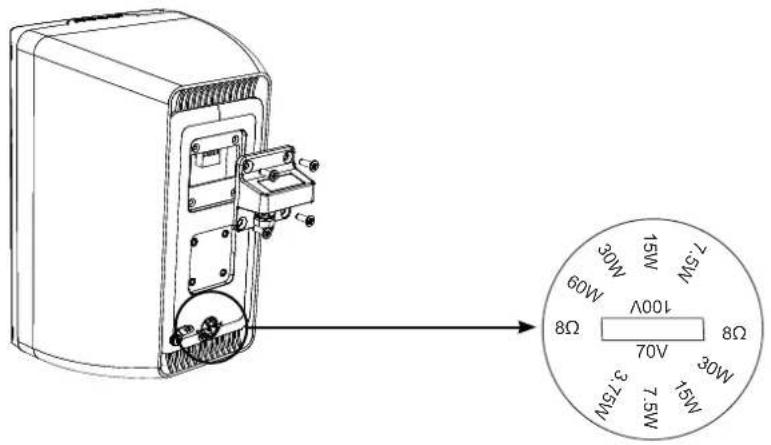

IS-TRF Cod. 420120453 REV. 1.1 La selezione del tipo di configurazione avviene tramite il selettore rotativo posto nella parte inferiore del retro del diffusore. Utilizzare un cacciavite a taglio per effettuare la scelta. Nella tabella di seguito sono riportate le configurazioni selezionabili in base al diffusore. CONTROLLO REMOTO Se collegati ad amplificatori dBTechnologies IA504, i diffusori IS-TRF possono essere controllati da remoto tramite software AURORA Net. Qui è possibile caricare dei preset realizzati da dBTechnologies appositamente per questa serie per ottimizzarne al massimo la resa sonora. L’utente può affinare ulteriormente il suono in uscita agendo su equalizzazione e limiter. I preset sono scaricabili gratuitamente dal sito www.dbtechnologies.com. 60W 30W 15W 7.5W 100V 70V 30W 15W 7.5W 3.75W

Il diffusore non emette nessun suono:

1. Verificare che il collegamento tra diffusore e amplificatore sia effettuato correttamente.

2. Verificare che il selettore di potenza del diffusore sia impostato in maniera corretta.

3. Verificare che i cavi utilizzati non siano danneggiati.

4. Verificare che la sorgente audio a monte sia accesa e mostri la presenza di segnale in uscita.

Tipologia: Diffusore passivo 2 vie con trasformatore Protezione contro corpi solidi e liquidi: IP55 IP55 IP55 DATI ACUSTICI Risposta in frequenza [-6 dB]: 110 Hz - 19kHz (custom preset) 100 Hz - 19kHz (custom preset) 90 Hz - 19kHz (custom preset) Max SPL*: 107 dB 113,5 dB 115,5 dB LF: 3.5” 5.25” 6.5” LF Voice Coil: 1” 1” 1.5” HF exit: 1” 1” 1” HF Voice Coil: 0.5” 0.75” 1” Direttività: 110°x100° 85°x80° 80°x75° *Measured @1m in free-field conditions using pink noise with crest factor 4 and custom preset. DATI ELETTRICI Impedenza nominale: 8 Ω 8 Ω 8 Ω Potenza RMS: 30 W 50 W 60 W Potenza di picco: 120 W 200 W 240 W CONNESSIONI Ingresso: Euroblock (Phoenix) Link: Euroblock (Phoenix)Italiano

IS-TRF Cod. 420120453 REV. 1.1 DIMENSIONI Materiale: Cabinet in ABS, verniciatura nera/bianca Griglia: In alluminio Montaggio: A muro con staffa Larghezza: 120 mm (4.7 inch.) 155 mm (6.1 inch.) 205 mm (8.1 inch.) Altezza: 190 mm (7.5 inch.) 255 mm (10 inch.) 320 mm (12.6 inch.) Profondità: 118 mm (4.6 inch.) 150 mm (5.9 inch.) 190 mm (7.5 inch.) Peso: 1.6 kg (3.5 lbs.) 2.3 kg (5.1 lbs.) 3.9 kg (8.6 lbs.) Caratteristiche, specifiche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l’obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail]
