MANUALE UTENTE DVX PSW218 DB Technologies

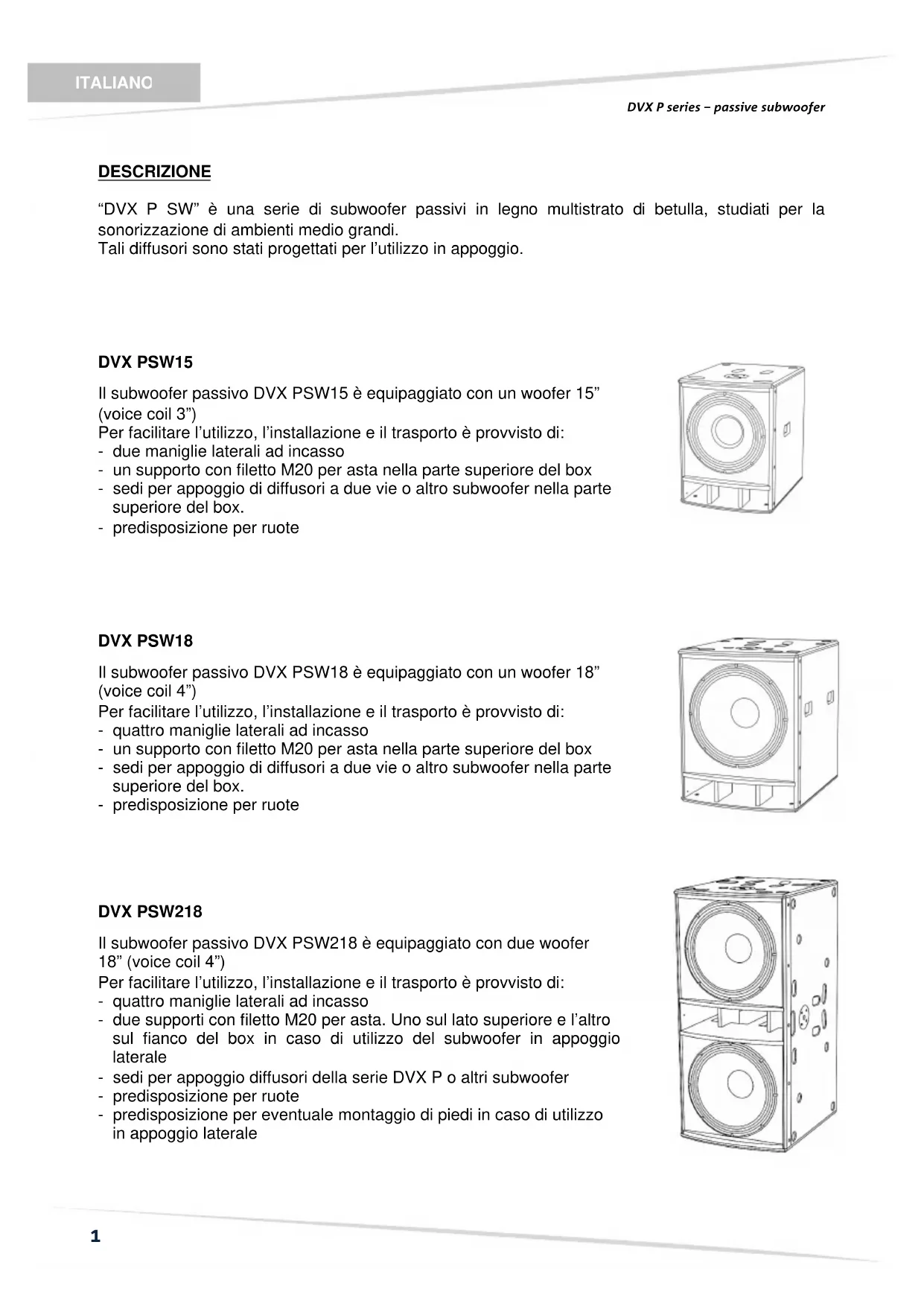

DESCRIZIONE “DVX P SW” è una serie di subwoofer passivi in legno multistrato di betulla, studiati per la sonorizzazione di ambienti medio grandi. Tali diffusori sono stati progettati per l’utilizzo in appoggio.

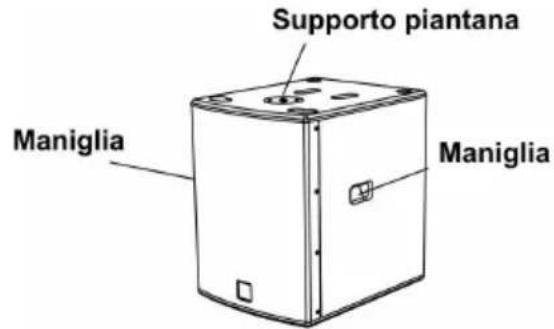

DVX PSW15 Il subwoofer passivo DVX PSW15 è equipaggiato con un woofer 15” (voice coil 3”) Per facilitare l’utilizzo, l’installazione e il trasporto è provvisto di: - due maniglie laterali ad incasso - un supporto con filetto M20 per asta nella parte superiore del box - sedi per appoggio di diffusori a due vie o altro subwoofer nella parte superiore del box. - predisposizione per ruote

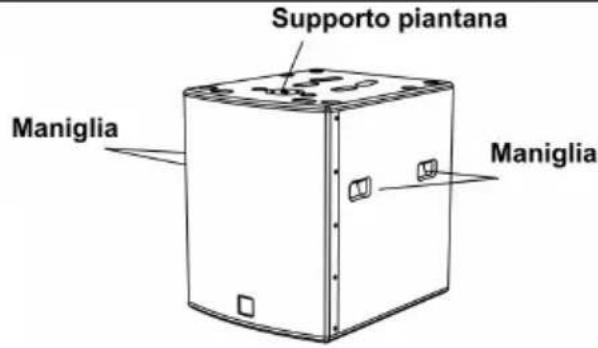

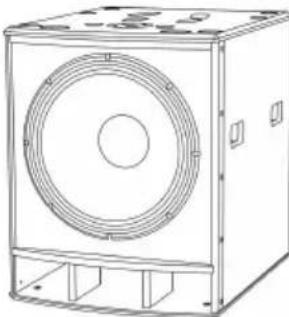

DVX PSW18 Il subwoofer passivo DVX PSW18 è equipaggiato con un woofer 18” (voice coil 4”) Per facilitare l’utilizzo, l’installazione e il trasporto è provvisto di: - quattro maniglie laterali ad incasso - un supporto con filetto M20 per asta nella parte superiore del box - sedi per appoggio di diffusori a due vie o altro subwoofer nella parte superiore del box. - predisposizione per ruote

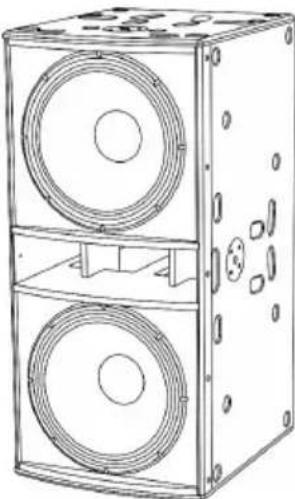

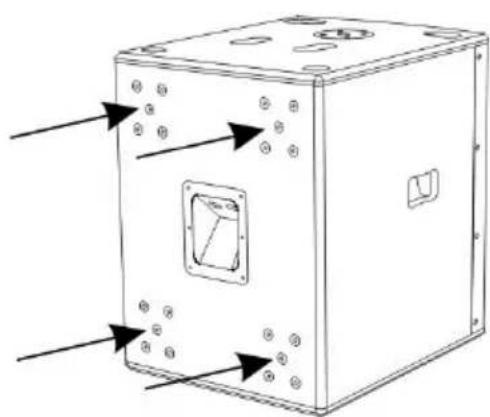

DVX PSW218 Il subwoofer passivo DVX PSW218 è equipaggiato con due woofer 18” (voice coil 4”) Per facilitare l’utilizzo, l’installazione e il trasporto è provvisto di: - quattro maniglie laterali ad incasso - due supporti con filetto M20 per asta. Uno sul lato superiore e l’altro sul fianco del box in caso di utilizzo del subwoofer in appoggio laterale - sedi per appoggio diffusori della serie DVX P o altri subwoofer - predisposizione per ruote - predisposizione per eventuale montaggio di piedi in caso di utilizzo in appoggio lateraleITALIANO

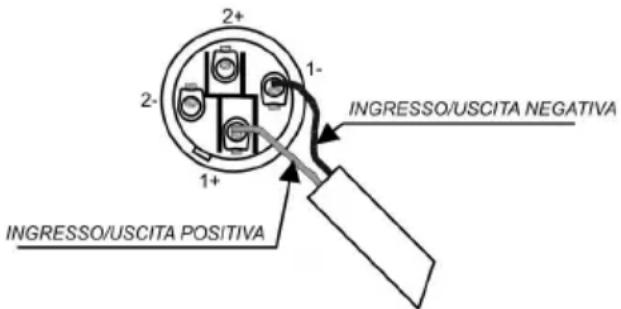

COLLEGAMENTI ATTENZIONE Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplificatore acceso. Prima di far funzionare il diffusore verificare attentamente la correttezza dei collegamenti per evitare cortocircuiti o errate connessioni Nel pannello connessioni situato sul lato posteriore del diffusore sono presenti due connettori Speakon a 4 poli: una presa consente l’ingresso del segnale audio, mentre la seconda presa può essere utilizzata come uscita per il collegamento in parallelo di un altro diffusore.

I collegamenti sui connettori sono: 1+ per il segnale positivo

1- per il segnale negativo (massa)

Nel caso in cui si intenda rilanciare il segnale amplificato, da un diffusore ad un altro, prestare particolare attenzione all’impedenza nominale risultante dal collegamento, che non dovrà essere mai inferiore all’impedenza minima dell’amplificatore di potenza. Questo per evitare surriscaldamenti anomali o peggio danneggiamenti all’amplificatore. I diffusori DVX PSW15, DVX PSW18 hanno una impedenza nominale d’ingresso di 8 ohm, mentre il DVX PSW218 ha una impedenza nominale d’ingresso di 4 ohm e a queste bisognerà fare riferimento per le connessioni.

Risposta in Frequenza (

4” Coil Impedenza ingresso

Materiale box Colore Maniglie Supporto piantana Rete frontale

Multistrato betulla Nero 2 x ad incasso (1 x lato) M20 (alluminio) Lamiera forata 1.5mm

Multistrato betulla Nero 4 x ad incasso (2 x lato) M20 (alluminio) Lamiera forata 1.5mm

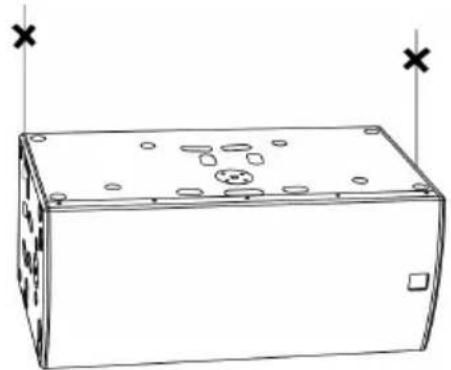

ATTENZIONE Installare il diffusore in modo stabile e sicuro, così da evitare qualsiasi condizione di pericolo per l’incolumità di persone e strutture. Per evitare condizioni di pericolo non sovrapporre fra loro più diffusori senza adeguati sistemi di ancoraggio. Prima di installare il diffusore controllare tutti i componenti da utilizzare, che non devono presentare danni, deformazioni, parti mancanti o danneggiate che possono ridurre la sicurezza dell’installazione. Nell’utilizzo all’aperto evitare luoghi esposti alle intemperie. Il diffusore viene fornito dalla ditta costruttrice predisposto per l’utilizzo in appoggio ATTENZIONE Non utilizzare mai le maniglie per appendere il diffusore! Utilizzare le maniglie esclusivamente per la movimentazione del singolo diffusore.4 ENGLISH

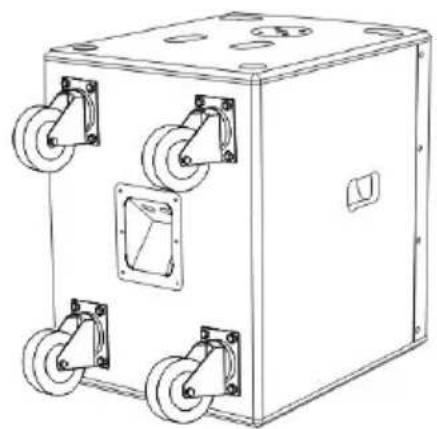

Set di 4 ruote - opzione DWK 20 Set of 4 wheels - DWK 20 option

Codice 420120214 Rev 2.0
