BEDIENUNGSANLEITUNG DVX PSW218 DB Technologies
BEDIENUNGSCANLEITUNG - Abschnitt 1
CHARACTERISTIQUES TECHNIQUES - Section 1
DB TECHNOLOGIES

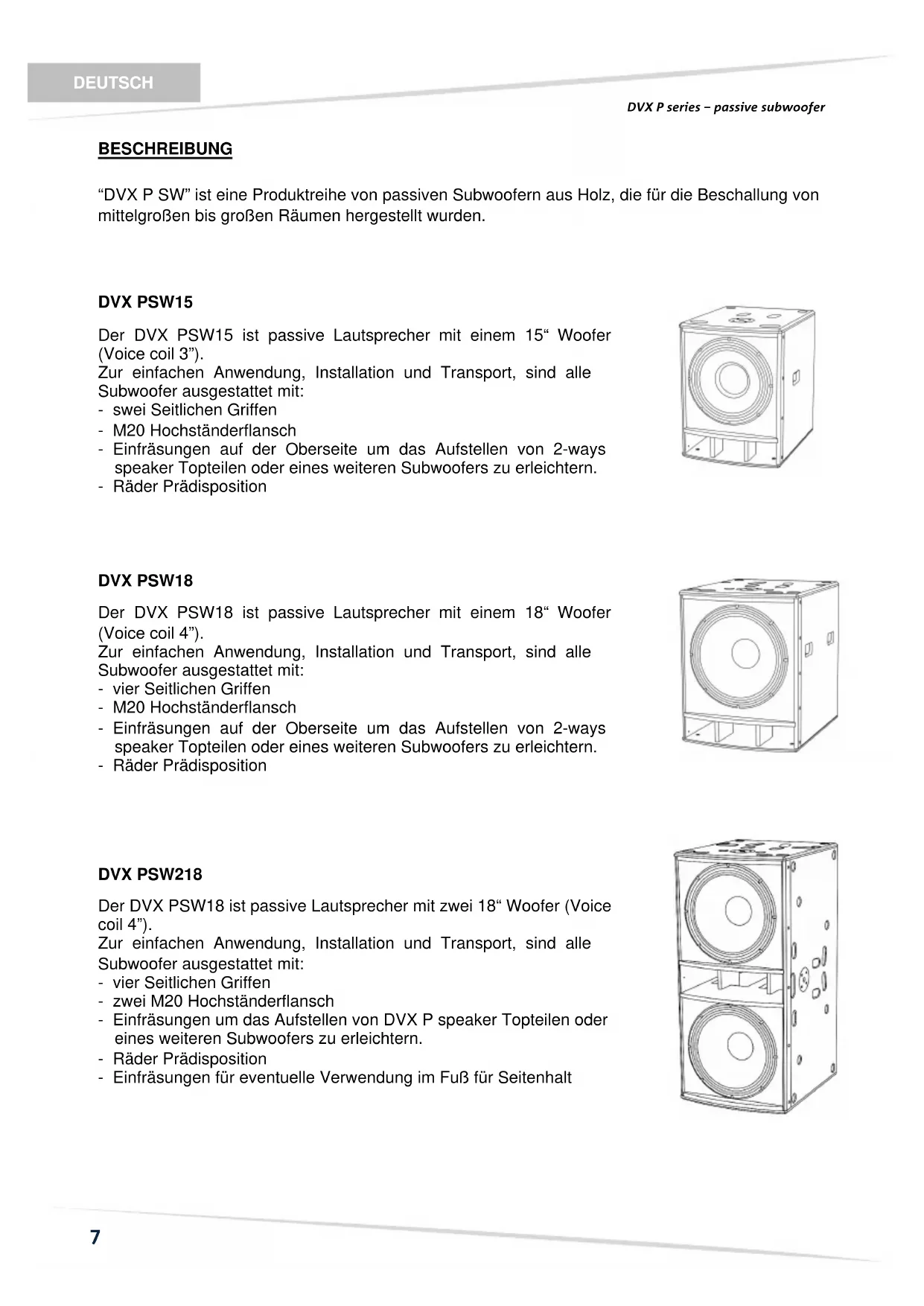

DESCRIZIONE
"DVX P SW" ist eine Produktreihe von passiven Subwoofern aus Holz, die für die Beschaltung von mittelgroßen bis großen Räumen hergestellt wurden.
DVX PSW15
Der DVX PSW15 ist passive Laufsprecher mit einem 15" Woofer (Voice coil 3").
Zur einfachen Anwendung, Installation und Transport, sind alle Subwoofer ausgestattet mit:
-sweiSeitlichenGriffen
- M20 Hochstandierflansch
- Einfrasungen auf der Oberseite um das Aufstellen von 2-ways speaker Topteilen oder eines weiteren Subwoofer zu erreichtern.
- Räder PrädDisposition
DVX PSW18
Der DVX PSW18 ist passive Laufsprecher mit einem 18" Woofer (Voice coil 4").
Zur einfachen Anwendung, Installation und Transport, sind alle Subwoofer ausgestattet mit:
- vier Seitelichen Griffen
- M20 Hochständerflansch
- Einfrasungen auf der Oberseite um das Aufstellen von 2-ways speaker Topteilen oder eines weiteren Subwooferz zu erreichtern.
Rader PradDisposition

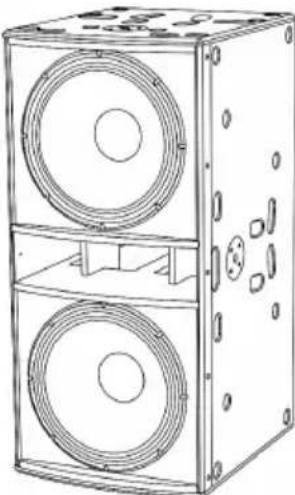

DVXPSW218
Der DVX PSW18 ist passive Lautsprecher mit zwei 18" Woofer (Voice coil 4").
Zur einfachen Anwendung, Installation und Transport, sind alle Subwoofer ausgestattet mit:
- vier Seitlichen Griffen
- zwei M20 Hochständerflansch
- Einfrasungen um das Aufstellen von DVX P speaker Topeilen oder eines weiteren Subwoofoers zu erreichtern.
- Räder PrädDisposition
- Einfrasungen für eventuelle Verwendung im Fuß für Seitenhalt
ANCHLUSSE
ACHTUNG
Um das Risiko von Stromschlagen zu vermeiden, soll man den Laufsprecher nie an den angeschalteten Versteller anschlossen. Vor der Inbetriebnahme des Laufsprechers sich
vermeiden.

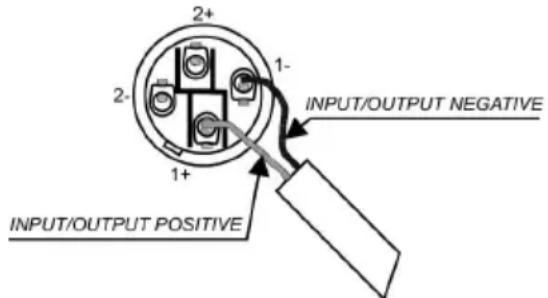

Auf dem Anschlussfeld auf dem hinteren Teil des Laufsprechers befinden sich zwei vierpolige Speakon Verbinder: eine Buchse ermöglich den Audio-Eingang und die zweite Buchse kann als Ausgang für den parallelen Anschluss an einen anderen Laufsprecher verwendet werden.
Die Anschlüsse auf den Verbindern sind folgende :
1+ für das positive Signal
1- für das negative Signal (Masse)
2+ nicht angeschlossen
2- nicht angeschlossen
Wenn man das verstärkte Signal von einem Laufsprecher zu einem anderen Laufsprecher weitersenden möchte, soll man auf die Nennimpedanz des Anschlusses sorgfältig achten, die nie niedriger als die Mindestimpedanz des Verstärkers sein soll. So kann man anomale Überhitzungen oder noch schlimmer Beschädigungen des Laufsprechers vermeiden.
Die Laufsprecher der DVX PSW15, DVX PSW18 haben eine Eingangsnennimpedanz von 8 Ohm, Die Laufsprecher der DVX PSW215 haben eine Eingangsnennimpedanz von 4 Ohm, und auf solche Impedanz soll man für die Anschlasse achten.
TECHNISCHE DATEN
| DVX PSW15 | DVX PSW18 | DVX PSW218 | ||
| System | Passive | Passive | Passive | |
| RMS Power | 500W | 1000W | 2000W | |
| Peak Power | 1000W | 2000W | 4000W | |
| Frequenzgang (-10dB) | 35Hz-200Hz | 28Hz-200Hz | 28Hz-200Hz | |
| (-6dB) | 40Hz-200Hz | 32Hz-200Hz | 32Hz-200Hz | |
| Schaldruck (SPL) | 132dBmax | 134dBmax | 140dBmax | |
| Loutsprecher | 1 Woofer 15" | 1 Woofer 18" | 2 Woofer 18' | |
| 3" Coil | 4" Coil | 4" Coil | ||
| Impedanz Eingang | 8ohm | 8ohm | 4ohm | |
| Audio-Anschlüsse | 2 x SPEAKON | 2 x SPEAKON | 2 x SPEAKON | |
| In parallel | In parallel | In parallel | ||
| Abmessungen (WxHxD) | 470x627x600mm | 565x710x700mm | 565x1207x700mm | |
| 18.5x24.7x23.6inch. | 22.2x27.9x27.5 inch. | 22.2x47.52x27.5 inch | ||
| Gewicht | 30.9Kc | 44.1Kg | 74.2Kg | |
| 68.1lbs | 97.2lbs | 163lbs | ||
| Mechanik | ||||
| Box material | Birkensperrholz | Birkensperrholz | Birkensperrholz | |
| Farbe | Schwarz | Schwarz | Schwarz | |
| Griff | 2 x housing (1 x Seite) | 4 x housing (2 x Seite) | 4 x housing (2 x Seite) | |
| Ständerflansch | M20 (alluminium) | M20 (alluminium) | 2 x M20 (alluminium) | |
| Frontal Netz | Perforierte Metallplatte | Perforierte Metallplatte | Perforierte Metallplatte | |
| 1.5mm | 1.5mm | 1.5mm |

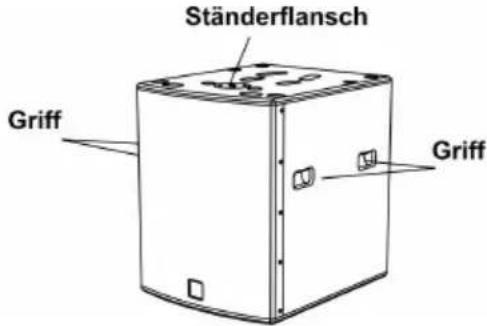

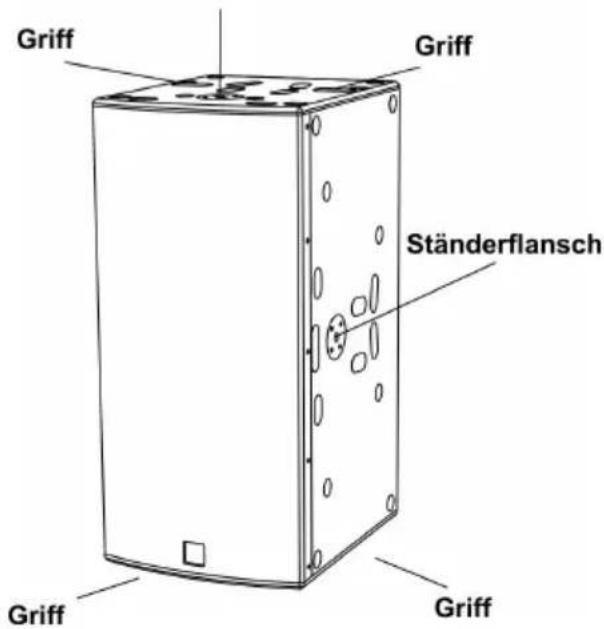

DVX PSW15 DVX PSW18
DVX PSW18
Standerflansch
INSTALLATION DES LAUTSPRECHERS
ACHTUNG
Den Laufsprecher auf eine stabile und sichere Art und Weise installieren, um jeder Gefahr für Personen oder Sachschäden zu vermeiden. Um gefährliche Situationen zu vermeiden, nie mehrere Laufsprecher ohne angemessene Abspannsysteme aneinander anschließen. Bevor man den Laufsprecher installieren, alle Teile kontrollieren, sie sollen keine Schäden oder Verformungen, keine fehlenden oder beschädigten Teile haben, die eine sichere Installation beeinträchtigen konnten.
Bei Verwendung im Freien sollte man darauf auf achten, das die Lautsprecher vor witterungseinflüssen wie Sturm, Regen, Hagel, Schnee, usw. geschützt sind.
ACHTUNG
Hängen Sie den Lautsprecher nie an den Griffen auf!
Mit den Griffen ausschließlich für die Handhabung der einzelnen Lautsprecher.
DESCRIPTION
BLOCKSCHALTBILD - SCHEMAS FONCTIONNELS

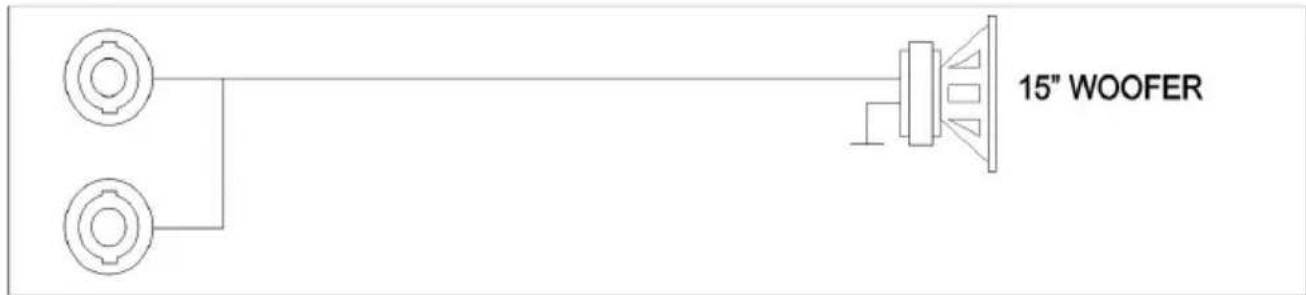

DVX PSW15

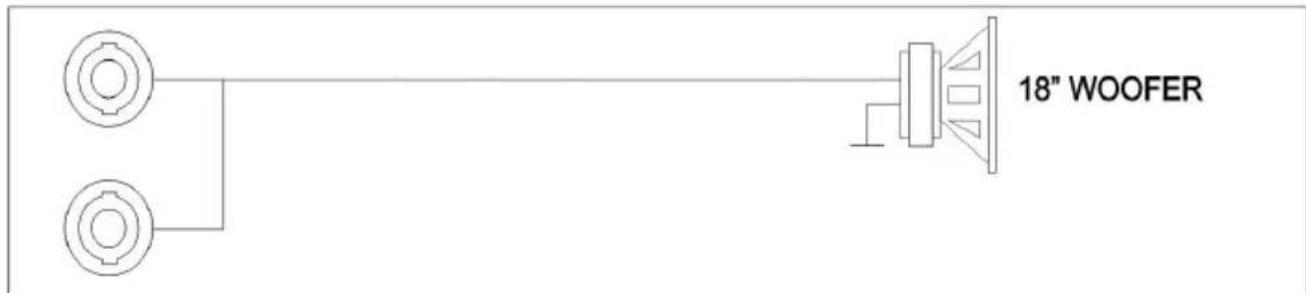

DVX PSW18

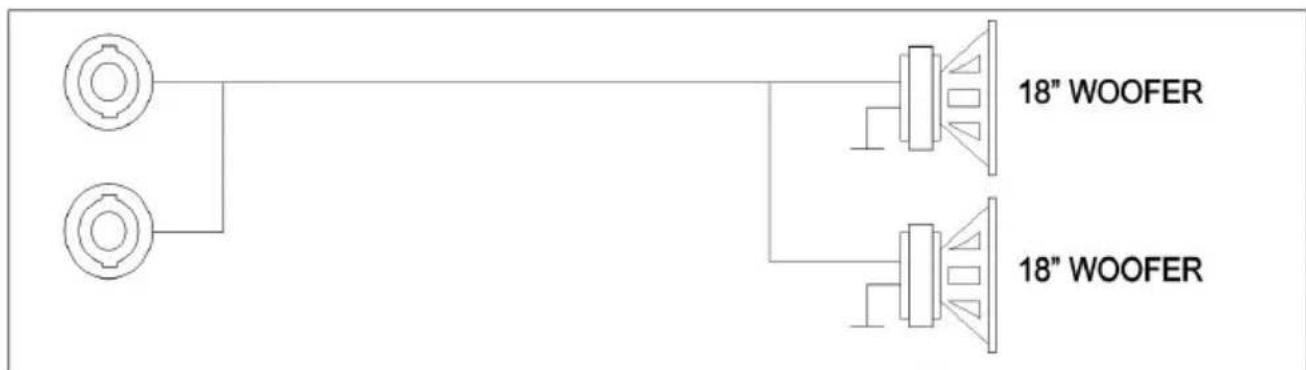

DVXPSW218
ZUBEHOR SICHERHEITSHINWEISE
INSTRUCTIONS DE SÉCURITÉ POUR LES ACCESSOIRES
Kontaktieren sie dBTechnologies für passendes Lautsprecherzubehör.
Falls unpassendes Zubehör verwendet wird, wird jegliche Haftung ausgeschlossen.
Anmerkung: Zur Verwendung als Boden-Monitor können die 4 beiliegende Gummifübe montiert werden.
