TKC9511EG - Telecamera di sorveglianza JVC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza a colori
Marca	JVC
Modello	TKC9511EG
Sensore	CCD 1/2 pollice
Risoluzione orizzontale	550 linee TV (tipiche)
Illuminazione minima (colore)	0,025 lx (25%, F1.2, AGC HIGH)
Illuminazione minima (bianco e nero)	0,003 lx (25%, F1.2, AGC HIGH)
Rapporto segnale/rumore	52 dB (tipico, AGC OFF)
Attacco obiettivo	CS (adattatore C disponibile)
Alimentazione elettrica	220-240 V AC, 50/60 Hz
Consumo elettrico	60 mA
Peso	490 g
Temperatura di funzionamento	-10 °C a 50 °C
Funzioni giorno/notte	Automatica (colore / bianco e nero)
Riduzione del rumore 3D (DNR)	Sì
Sens Up elettronico	Fino a 128x
Comunicazione	RS-485, protocolli Pelco-D e Pelco-P
Rilevamento movimento	Sì, con 48 zone regolabili
Maschera privacy	Fino a 4 zone
File di scena	8 preimpostazioni (GENERAL, TRAFFIC, ecc.)
Manutenzione	Pulire con un panno morbido e asciutto; non usare benzina o solventi
Accessori inclusi	Manuale di istruzioni, CD-ROM
Sicurezza	Non aprire la scatola; installazione da parte di un professionista raccomandata

Domande frequenti - TKC9511EG JVC

Come installare la telecamera JVC TKC9511EG?

L'installazione deve essere affidata a un professionista qualificato. Fissare saldamente la telecamera al soffitto o alla parete utilizzando le viti fornite, usando il foro di montaggio 1/4-20UNC. Assicurarsi che la superficie supporti il peso (490 g). Utilizzare un attacco anticaduta per prevenire cadute. Collegare il cavo coassiale BNC al monitor e collegare l'alimentazione 220-240 V AC.

Quali tipi di alimentazione sono accettati?

Il modello TKC9511EG funziona solo con alimentazione di rete 220-240 V AC, 50/60 Hz. Il cavo di alimentazione è fornito. Non utilizzare alimentazione 12 V DC o 24 V AC (riservata al modello TKC9510E).

Come regolare la messa a fuoco posteriore (back focus)?

Allentare la vite di fissaggio della messa a fuoco posteriore. Per un obiettivo a focale fissa, riprendere un soggetto distante, posizionare l'anello di messa a fuoco sull'infinito, quindi ruotare l'anello di regolazione fino a ottenere un'immagine nitida. Per un obiettivo zoom, eseguire l'operazione alle estremità tele e grandangolo ripetendo le regolazioni. Serrare la vite dopo la regolazione.

Come attivare il rilevamento movimento?

Nel menu, selezionare il file di scena desiderato, quindi impostare [MOTION DETECT] su ON. Utilizzare [AREA EDIT] per definire fino a 48 blocchi (zone) da sorvegliare. Il movimento in una zona attiva un allarme tramite il terminale AUX. Il rilevamento non è progettato per la sicurezza antifurto, usarlo come ausilio.

Come mascherare zone per la privacy?

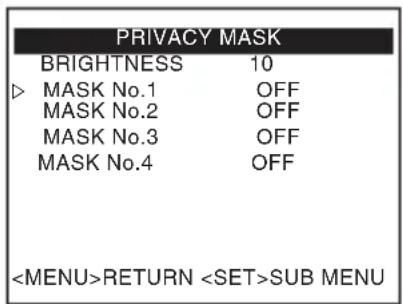

Accedere al menu [PRIVACY MASK]. Attivare una maschera (MASK No.1 a 4), quindi regolare i margini sinistro/superiore e destro/inferiore utilizzando il pulsante direzionale. Fino a 4 zone possono essere mascherate contemporaneamente. Le zone mascherate appaiono in grigio sullo schermo.

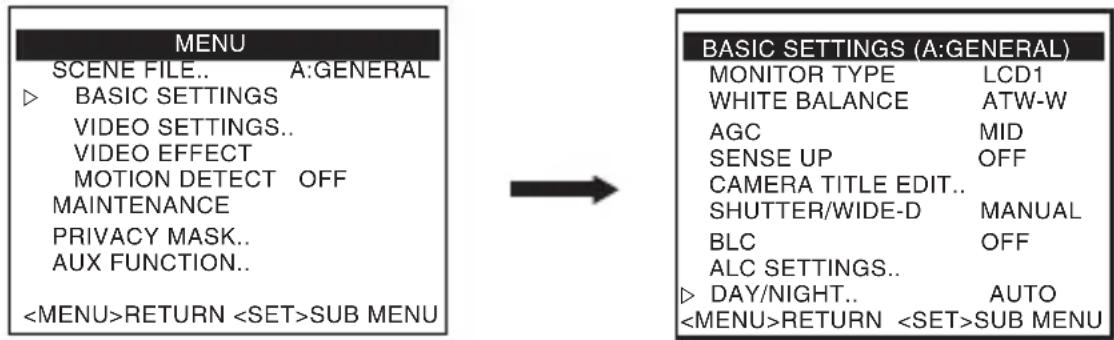

Come passare alla modalità bianco e nero di notte?

Impostare [DAY/NIGHT] su AUTO nel menu [BASIC SETTINGS]. La telecamera passa automaticamente in bianco e nero in condizioni di scarsa luminosità. È possibile controllare questa modalità anche tramite l'ingresso AUX esterno (impostare [AUX FUNCTION] su IN:SCENE D). Per un uso costante in B/N, selezionare il file di scena NIGHT (SCENE D).

Cosa fare se l'immagine è sfocata?

Pulire la lente con un panno morbido e asciutto. Verificare la messa a fuoco: utilizzare la modalità FOCUS ADJUST (tenere premuto il tasto freccia su) per facilitare la regolazione. Se l'obiettivo è a diaframma automatico, assicurarsi che l'interruttore [IRIS VIDEO/DC] corrisponda al tipo di obiettivo. Verificare inoltre che il cavo dell'obiettivo sia ben collegato.

Come utilizzare il controllo esterno tramite RS-485?

Collegare i terminali TX+/TX- e RX+/RX- a un controller compatibile (es. RM-P2580). Impostare l'interruttore [RX TERM] su ON solo per l'ultima telecamera della linea. Nel menu [MAINTENANCE], selezionare [COMMUNICATION] e scegliere il protocollo appropriato (JCCP per RM-P2580, o Pelco-D/P per altri). La distanza massima è di 1200 m.

Quali accessori sono forniti con la telecamera?

La telecamera viene fornita con un manuale di istruzioni (carta) e un CD-ROM contenente il manuale dettagliato in inglese e altre lingue. Il cavo di alimentazione (1,9 m) è incluso. L'obiettivo non è fornito; è necessario acquistare un obiettivo con attacco CS separatamente.

Come pulire e manutenere la telecamera?

Scollegare l'alimentazione prima della pulizia. Utilizzare un panno morbido e asciutto per rimuovere la polvere. Per le macchie ostinate, utilizzare un detergente neutro diluito in acqua, quindi asciugare con un panno asciutto. Non utilizzare mai benzina, solventi o prodotti abrasivi. Evitare ambienti umidi, polverosi o a temperatura estrema (da -10°C a 50°C).

MANUALE UTENTE TKC9511EG JVC

e e e e e e e e e e e e e e e e e e

e e e e e e e e e e e e e e e e e

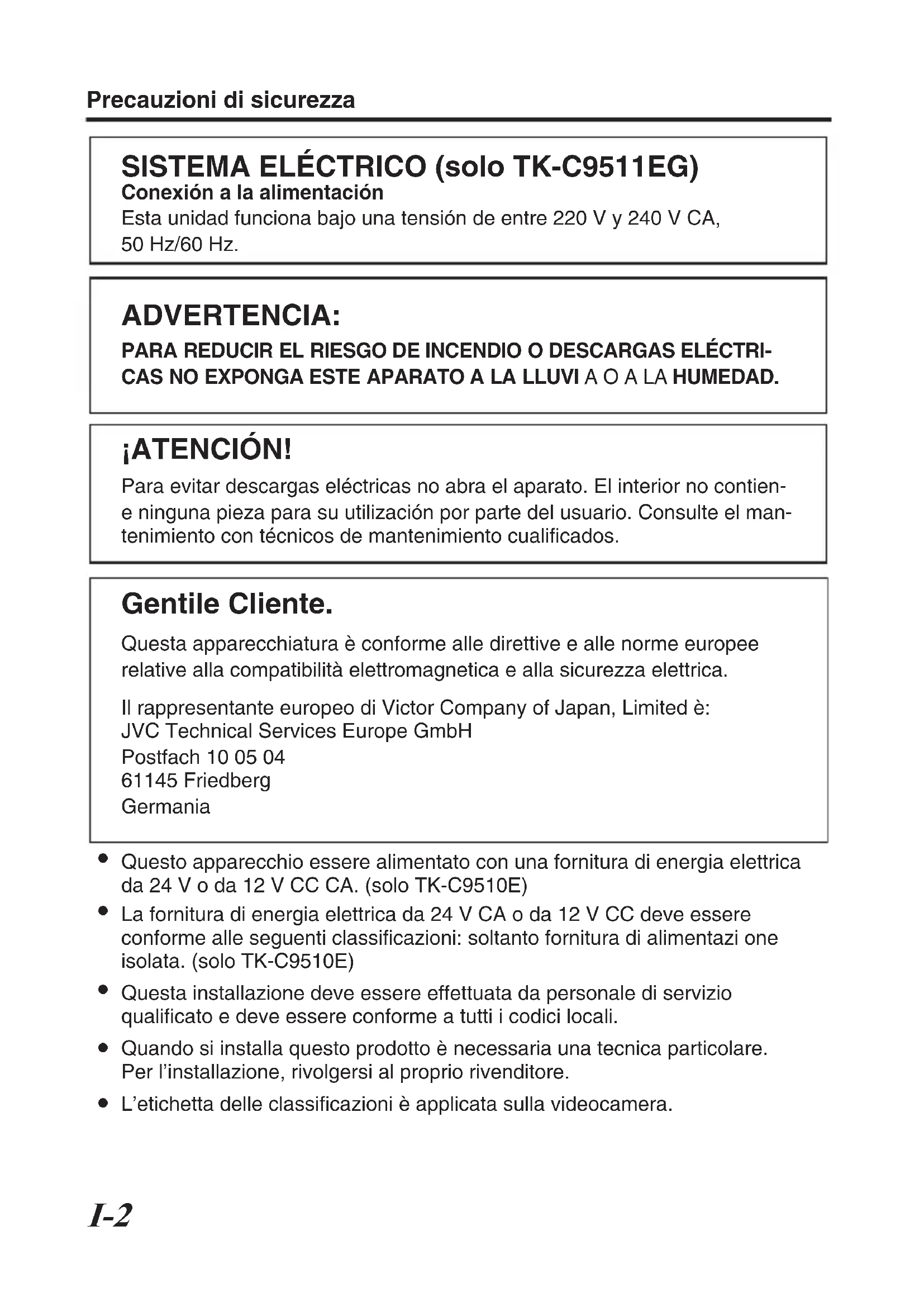

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo di Victor Company of Japan, Limited è: JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Germania

• Questo appearecchio essere alimentato con una fornitura di energia elettrica da 24 V o da 12 V CC CA. (solo TK-C9510E)
• La fornitura di energia elettrica da 24 V CA o da 12 V CC delve essere conforme alle seguenti classificazioni: sostanto fornitura di alimentazi one isolata. (solo TK-C9510E)
• Questa installmente deve essere effettuata da personale di servizio qualificato e deve essere conforme a tutti i codici locali.
• Quando si installa quello prodotto è necessaria una tecnia particolare. Per l'installazione, rivolgersi al proprio rivenditore.

• L'etichetta delle classificazioni è applicata sulla videocamera.

• JVC non è responsabile dell'eventuale caduta della videocamera dovuta a un montaggio inadeguato derivante dal mancato rispetto delle procedure di installatione descritte. Prestare attenzione durante l'installazione.

• Quando si monta il presente prodotto a soffitto o a parete, scegliere un punto sufficientemente forte da sostenerne il peso; assicurarsi di rinforzare il soffitto o la parete prima dell'installazione.

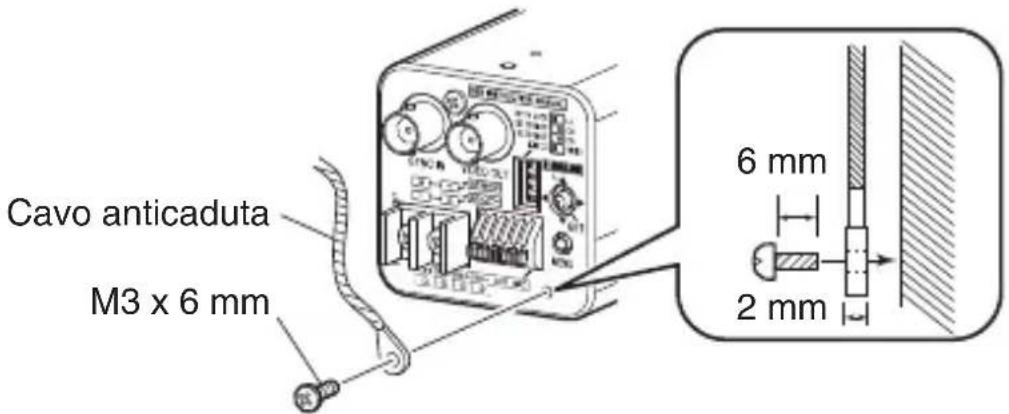

• La videocamera potrebbe cadere se le viti di fissaggio non sono state serrate accuramente. Controllare che le viti siano state state serrate in modo adeguato e saldo.
• Non installare la videocamera accanto a punti luce ad alta temperatura, come dei faretti. Ciò potrebbe causare un guasto o un incendio.

Informazioniper gli utentisullo smaltimento delle apparecchiature obsolete

[Unione Europea]

Questo significato indica che l'apparecchiatura elettrica ed elettronica a cui è relativivo non deve essere smaltita tra i rifiuti domestici generici alla fine della sua vita utile. Il prodotto, indece, va consegnato a un punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche, per il trattamento, il recupero e il riciclaggio corretti, in conformità alle proprie normative nazionali.

Attenzione:

Questo significato è valido solo nell'Unione Europea.

Mediate lo smaltimento corretto di quello prodotto, si contribuire a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato del prodotto. Per ulteriori informazioni sul punto di raccolta e il ricericlaggio di quello prodotto, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto.

L'utente è responsabile del conferimento dell'apparecchio a sua vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

(Pergli utenti aziendali)

Qualora si desideri smaltire quello prodotto, visitare la nostra pagina web http://www.jvc.eu per ottenere informazioni sul ritiro del prodotto.

[Per及其他 nazioni al di fuori dell'Unione Europea]

Qualora si desideri smaltire quello prodotto, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione- e relative al trattamento delle apparecchiature elettriche ed elettroniche obsolete.

Funzioni

Offre una qualita di imagine stabile

Efficace nelle riprese in luoghi poco illuminati

• Questa videocamera utilizza un CCD da 1/2 pollice, grazie al quale si ottiene il colore con un'illuminazione minima di 0,025 lx (F1.2, 25 %).
• pag. 49
• Dotata di un'ampio range dinamico. Corregge le zone scure e bianche, dovute alle marcate differenze di luminosità nel soggetti. Offre una qualità di immagine nitida e stabile.
• Dotata di funzione DAY/NIGHT per la sorveglianza 24 ore su 24, a colori di giorno e in bianco e nero di notte.
• Dotata di funzione DNR tridimensionale che migliorara significativamente la qualità dell'immagine in condizioni di scarsa illuminazione. Offre immagini vivide, nitide e prive di disturbi.
• Dotata di una funzione di Sense Up elettronico che corregge la luminosità per riproduire immagini nitide dinotations o in ambienti bui. è possibile augmentare il livello di sensibilità fino a x128.
• Dotata di un terminale RS-485 per le comunicazioni, che supporta i protocolli Pelco-D e Pelco-P.

Supporta la registrazione di file scena per diversi ambienti

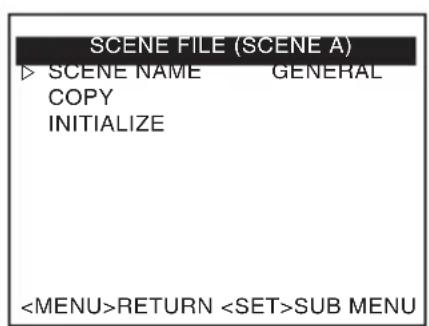

• Sono disponibiliotto file scena. Ciascun file scena ha delle impostazioni preimpostate, per le diverse applicazioni. Eanche possibile personalizzarli.

Rileva i movimenti sospetti all'interno dell'area di impostazione

Vengono rilevate automaticamente le modifiche alla scena (ad esempio i movimenti) ed è possibile far scattare un segnale o una visualizzazione di allarme.

Nasconde areespecifiche e tutela laprivacy

• É possibile nascondere fino a quattro punti dello schermo di ripresa.
• pag. 44

#

Introduzione

Funzioni 4
Contenuto 6
Lettura di questo manuale 8
Precauzioni operative 9
Nomi delle parti 12

Connessione/installazione

Installazione rapida 14
Collegamento alsystema 16
Montaggio della lente 18

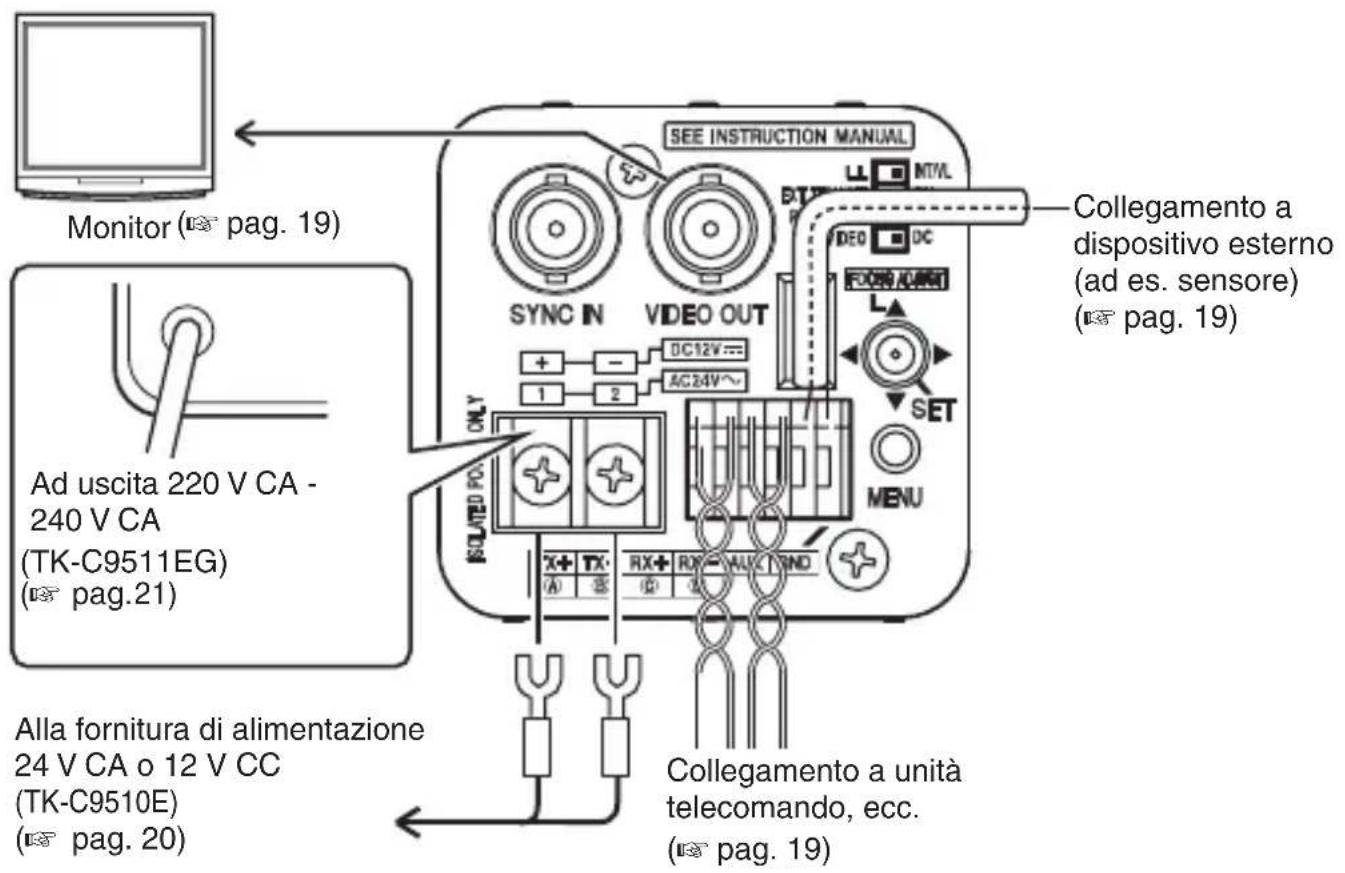

Connessione 19
Montaggio della videocamera 22

Impostazione/regolazione

Impostazioni dell'interruttore 24

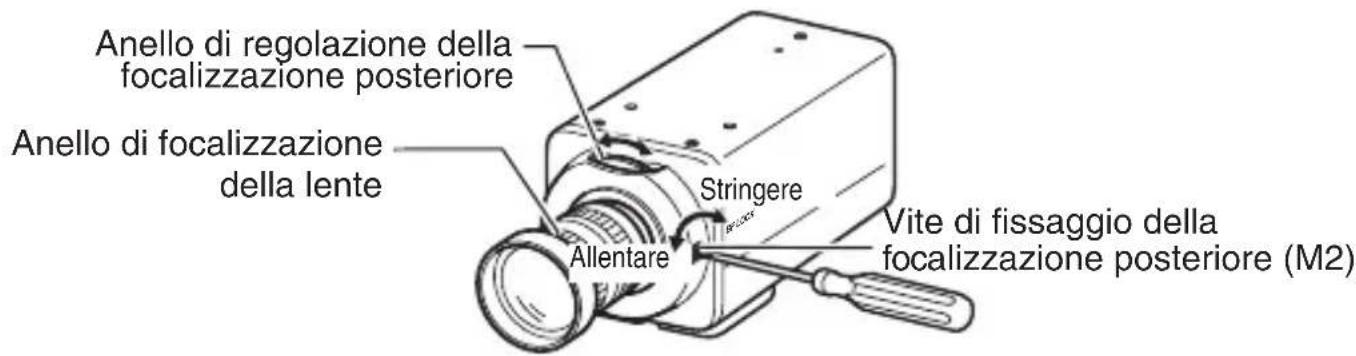

Regolazione della focalizzazione posteriore 26
Fine-tuning della focalizzazione 28

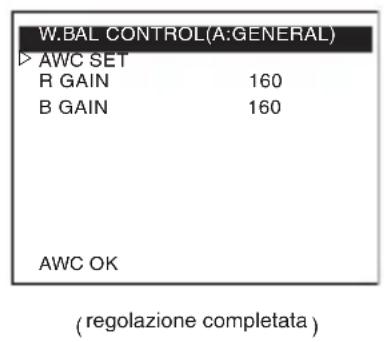

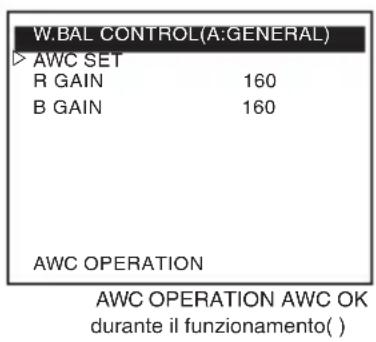

Regolazione del bilanciamento del bianco automatico 29

Impostazioni di menu

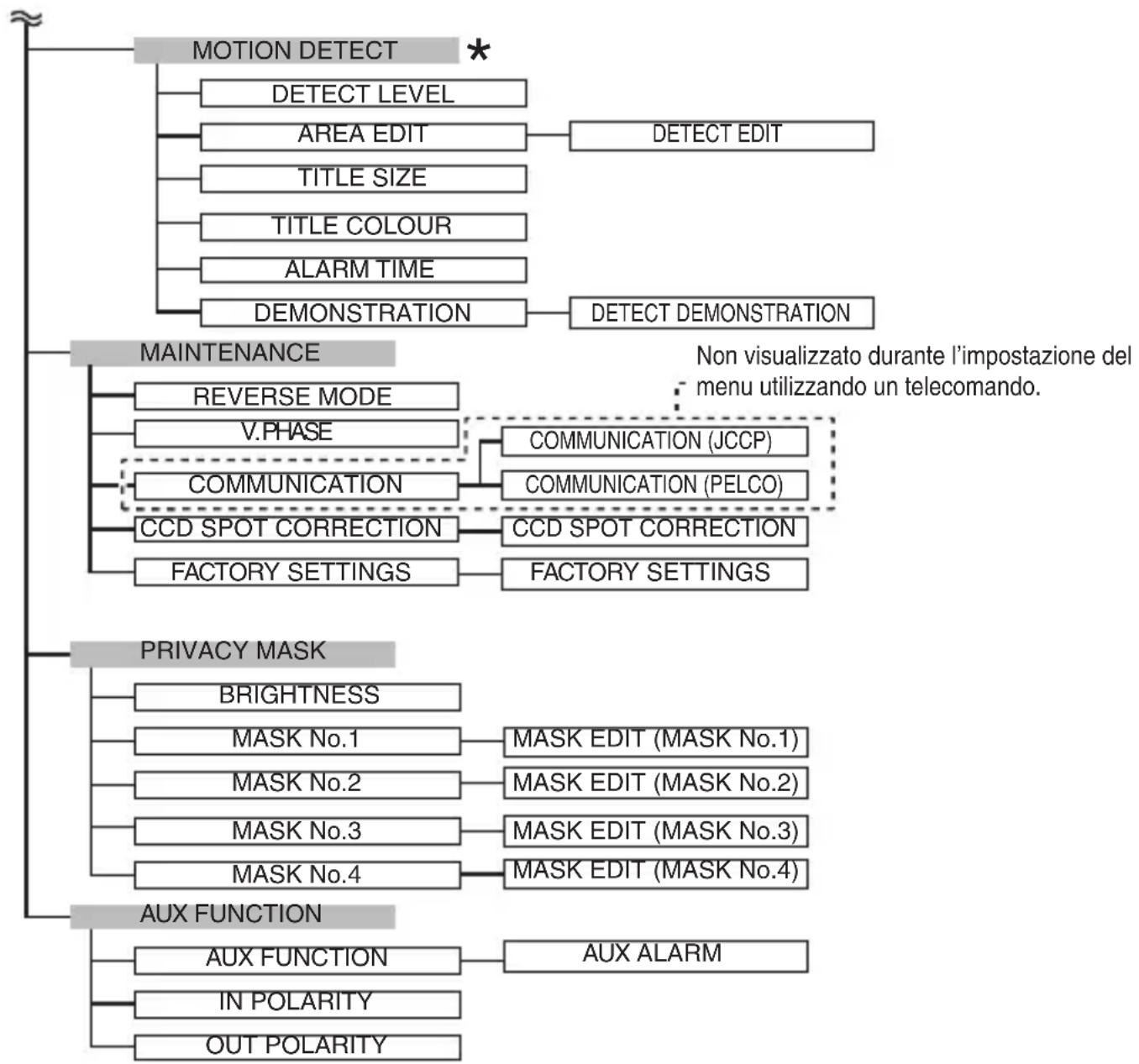

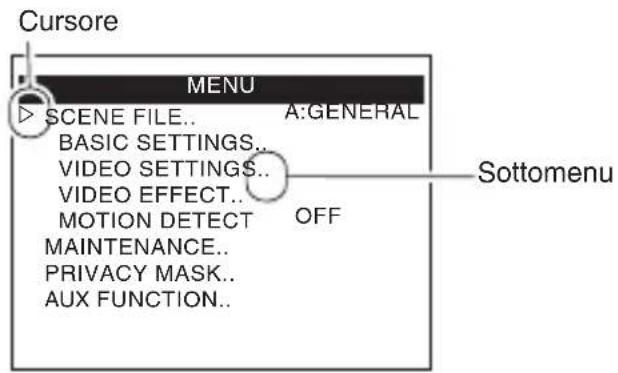

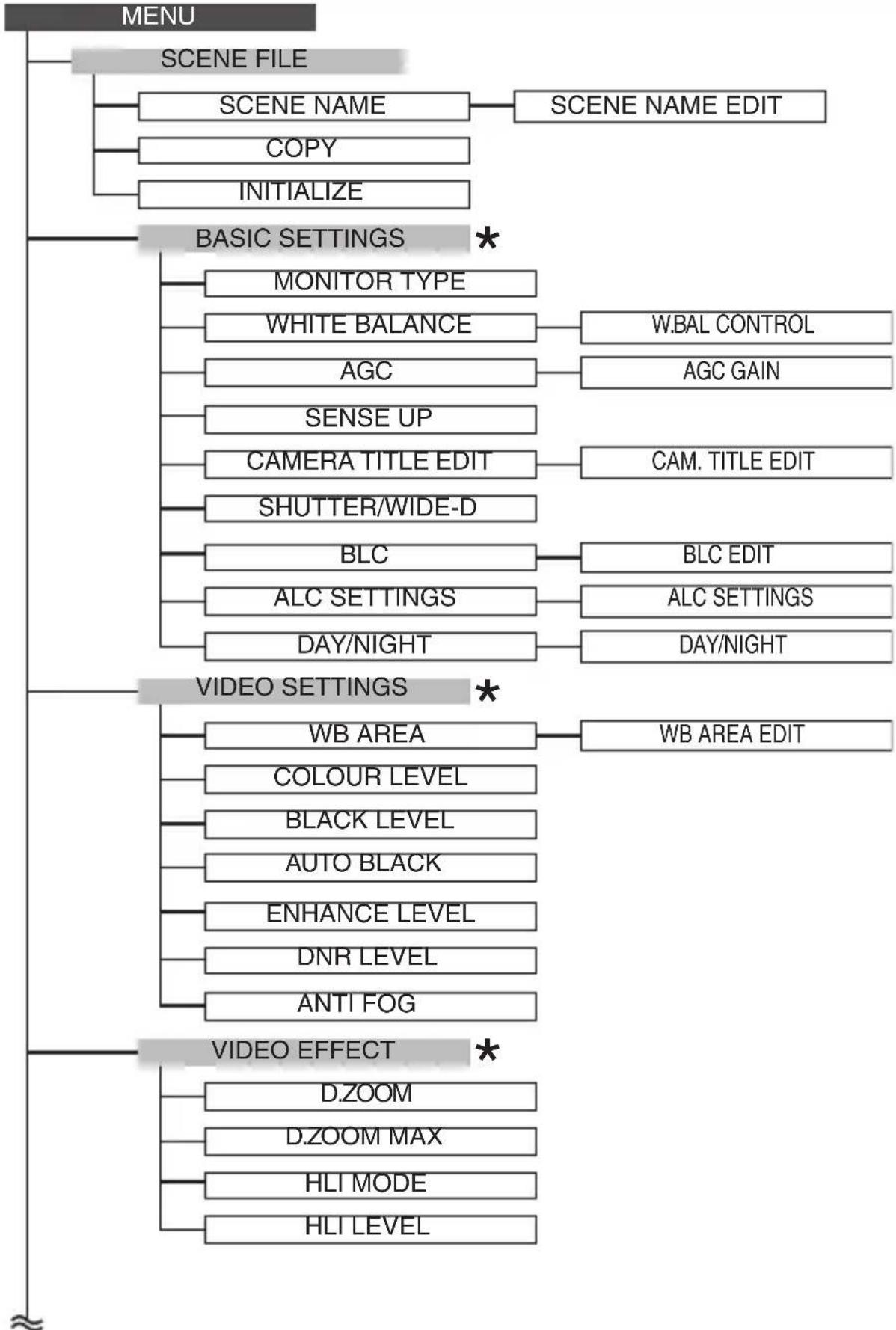

Struttura dello schermo del menu 30
Impostazione del menu 32

Impostazioni dettagliate

Valori predefiniti dei file scena 33

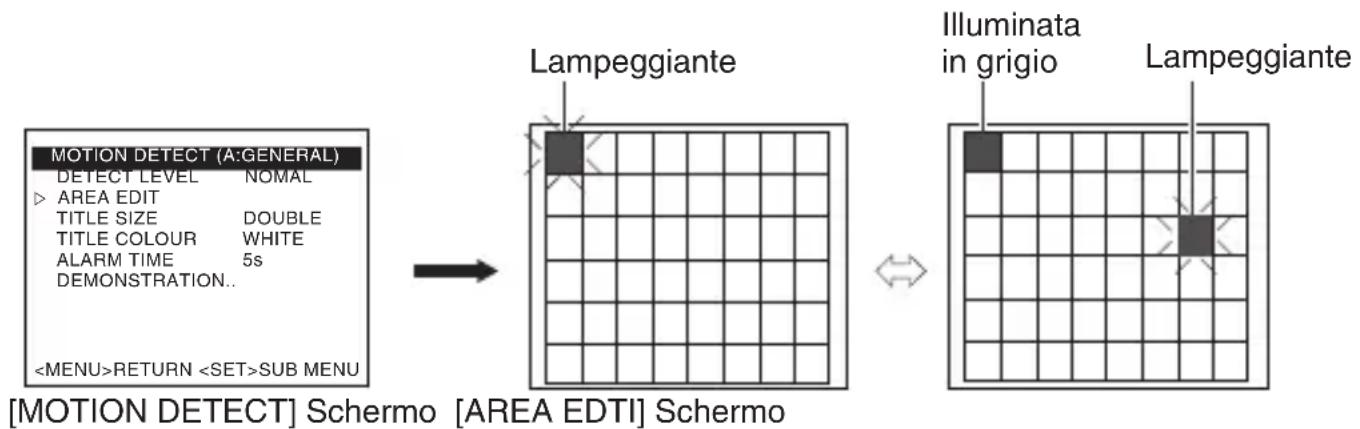

Impostazione area Motion Detect 35

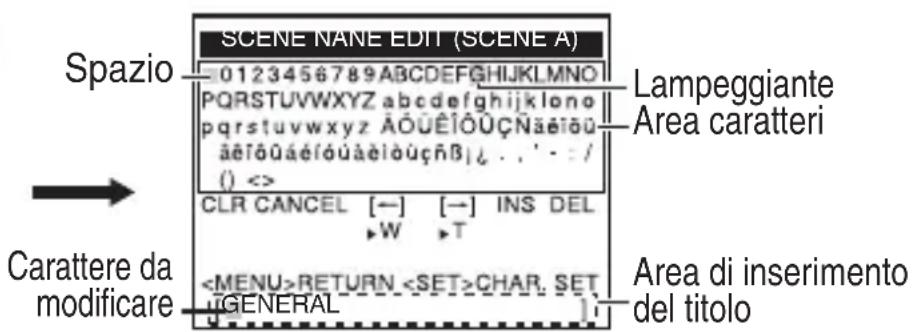

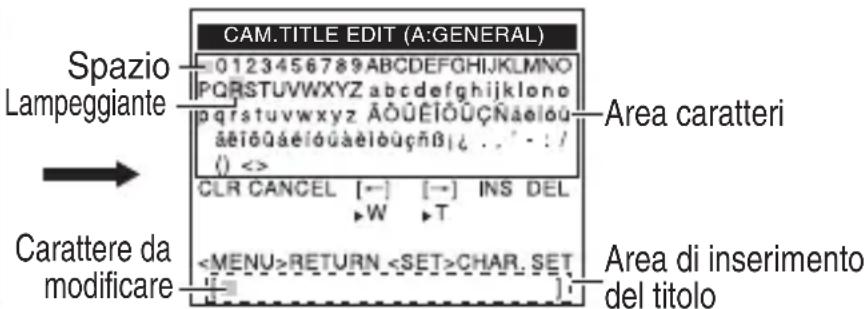

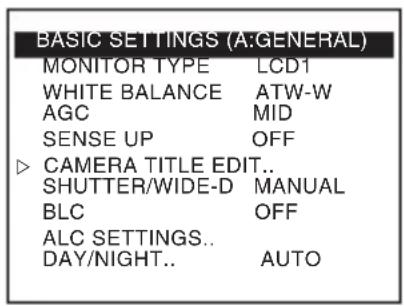

Impostazione Nome scenario/Titolo videocamera 37

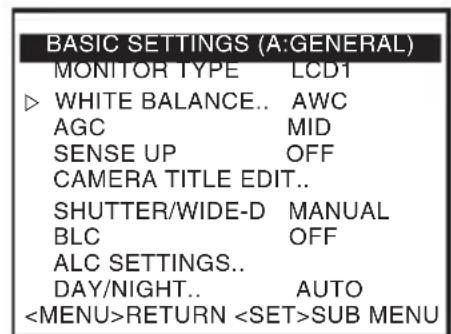

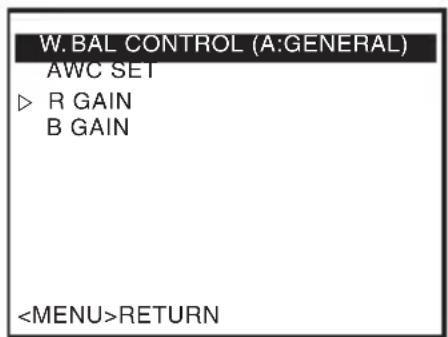

Regolazione del bilanciamento del bianco manuale 39

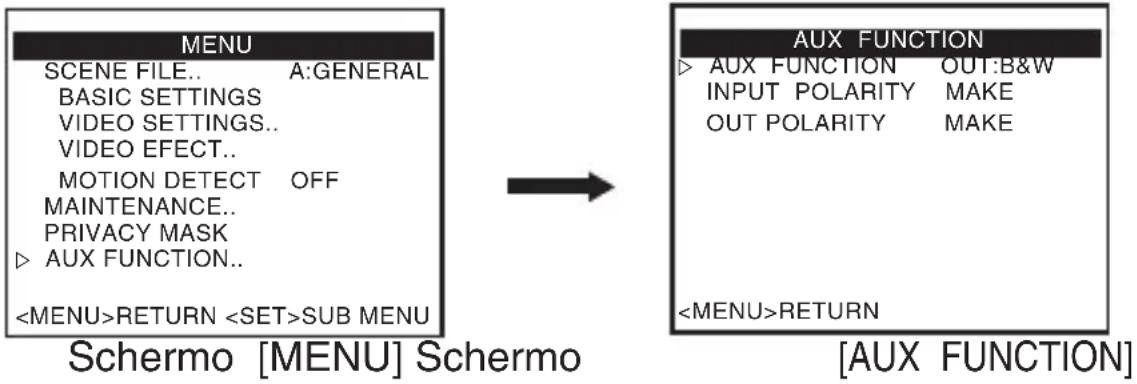

Uscita del segnale dell'interruttore bianco e nero/colore 40

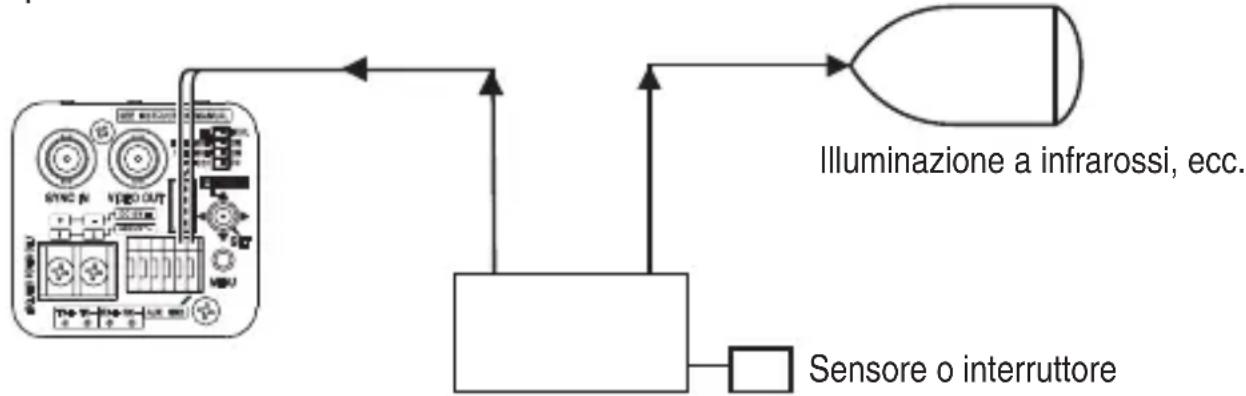

Controllodel segnale dell'interruttore bianco e nero/colore dall'esterno 42

Impostazione della maschera privacy 44

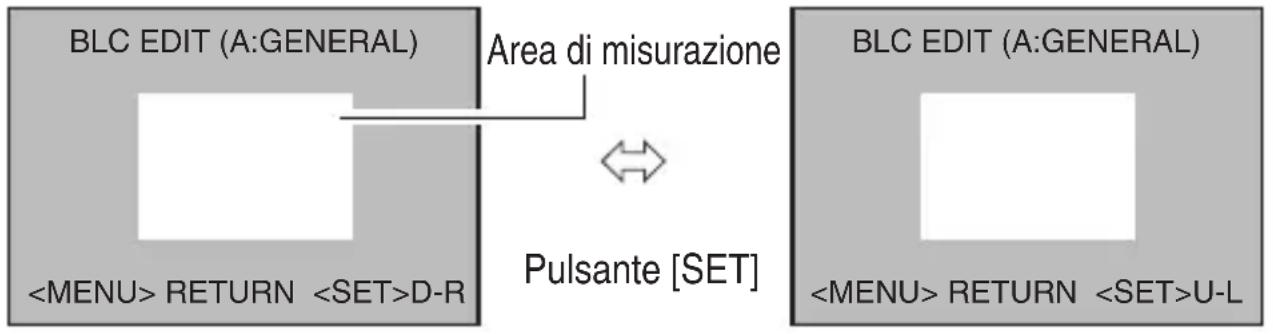

Impostazione dell'area fotometria BLC 45

Altro

Risoluzione dei problemi 46

Caratteristiche tecniche 49

Grazie per aver acquistato quello prodotto.

Prima dell'uso, leggere le presenti "ISTRUZIONI" e il materiale informativo accluso per assicurarsi di utilizzare il prodotto in modo corretto.

Le istruzioni in quello manuale fanno riferimento ai modelli TK-C9510E/TK-C9511EG.

Lettura di questo manuale

Lettura di quello manuale

Convenzioni e symboli

Nota

: Indica le precauzioni operative.

Memo

: Indica i dati di riferimento che riguardano le limitazioni sulle funzioni, sull'uso, ecc.

Contenuto del presente manuale

• JVC detiene il copyright di quello manuale. Questo manuale non può essere riprodotto interamente o in parte, perché aver ottenuo anticipatamente il consenso della società.
• I nomi di prodotti di altre società descritti in quello manuale sono marchi di fabbrica o marchi di fabbrica registrati delle rispettive società. Simboli come ^TM , ^® e ^© non appaiano in quello manuale.
• Al fine di garantire il miglioramento del prodotto, i design, le specifiche e gli altri contentuti descriitti in quello manuale sono soggetti a cambiamento alla preavviso.
• Nelle descriptors del presente manuale si utilizzato le illustrazioni di TK-C9510E.

Precauzioni operative

Conservazione e luogo d'uso

• Non installare la videocamera nei seguenti luoghi.

In luoghi esposti a pioggia o umidità.
In luoghi in cui siano presenti vapore o olio, come le cucine.
- Quando la temperature ambiente è superiore o inferiore all'intervaldo di temperature consentito (da -10 °C a 50 °C).
In luoghi in cui sono emessi gas corrosivi.
- In luoghi vicini a radiazioni, raggi X, forti onde radio o magnetismo.
In luoghi soggetti a vibrazioni.
In luoghi eccessivamente sporchi.

• L'utilizzo del presente apparecchio in prossimità di antenne radio o teilevisive, dispositivi che emettono forti onde elettromagnetiche (come un trasformatore o un motore) o dispositivi come ricetrasmittenti o Telefoni cellulari potrebbe comportare disturbi dell'immagine e cambiamenti del colore.
• Questa videocamera deve esser usata in ambienti interni. Quando la si utilizes all'aperto, è necessario munirsi di apposita custodia per esterni (opzionale).

Manutenzione

• Pulire la videocamera con un panno morbido e asciutto per rimuovere l'eventuale sporcizia. Non utilizzato benzene o solvente per pulire la videocamera. Tali prodotti potrebbero fondere la superficie o provocare l'opacizzazione. Per le macchie ostinate, pulire con un detergente neutro diluito in acqua, quando passare un panno asciutto.

Risparmio energetico

• Quando non si utilizes la videocamera per un lungo periodo di tempo, spegnere l'alimentazione per motivi di sicurezza e di risparmio energetico.

Protezione del copyright

• In linea di principio è necessaria l'autorizzato per duplicare, modificare o trasmettere il materiale protetto da copyright; fanno eccezione l'utente detentore del copyright o i casi in cui tale autorizzatozza si stata concessa da parte del detentore del copyright.
• La duplicazione, modifica o trasmissione non autorizzata del materiale protetto da copyright potrebbe costituire una violazione del copyright e l'utente potrebbe essere passibile del rimborso di eventuali danni. Quando si utilizza materiale protetto da copyright, consultare attendamente il contratto di licenza del materiale stesso.
• Nei casi in cui la duplicazione in oggetto coinvolga i diritti o i detentori dei diritti, potrebbe essere necessaria un'autorizzazione per la ripresa o l'utilizzo (elaborazione). Assicurarsi di aver consultato attentamente le condizioni di licenza.

Precauzioni operative (continua)

Clausola di esonero della responsabilita

• La funzione di rilevamento del movimento non è in grado di impedire il furto o l'incendio. I sottoscritti non accettano alcuna responsabilità per eventuali danni.
• I sottoscritti non saranno responsabili di eventuali disagi o disturbi che potrebbero derivare da una possibile violazione della privacy risultante delle riprese effettuate con il presente prodotto.

Altro

• Quando la presente videocamera viene spostata da un luogo freddo a uno caldo, potrebbe verificarsi la formazione di condensa e la videocamera potrebbe non funzionare. In tal caso, lasciare la videocamera a temperatura ambiente per circa un'ora prima di accenderla.
• Quando la tensione di alimentazione subisce un calo o un'interruzione momentanea a causa di un fulmine, dell'accensione di un condizionatore o simili, potrebbe verificarsi un disturbo o una distorsione dell'immagine.
• Quando si verifica un calo della tensione di alimentazione della videocamera, il circuito di protezione dell'ingresso all'interno della videocamera rimane in funzione e la videocamera potrebbe spegnersi. Utilizzato una tensione nominale non superiore a ± 10% per la tensione di alimentazione della videocamera.
• Non rivolgere la lente verso una fonte di luce forte, come il sole. Questo causerebbe quindi un malfunzionamento.
• Prima di montare la videocamera nella posizione di montaggio, applicare la lente da utilizzare sulla videocamera e controllare la focalizzazione posteriore.
• Quando si riprende un oggetto extremamente luminoso (ad esempio una lampada), è possible che l'immagine sullo schermo presenti code bianche verticali (strisciate) o che il contorno risulti dilatato (sfumature). Non si tratta di un guasto ma di una caratteristica del CCD.
• Quando la presente videocamera viene utilizzata a temperatura elevata, è possibile che appaiano strisce verticali sullo schermo. Non si tratta di un guasto ma di una caratteristica del CCD.
• Quando si utilizes la presente videocamera con [AGC] impostato su "MID" o "HIGH", la sensibilità augenta automaticamente per le immagini scure e lo schermo potrebbe apparire granuloso. Non si tratta di un guasto.

• Quando [DAY/NIGHT] è impostato su "AUTO", la videocamera passa alla modalità B&N (bianco e nero) in un luogo scuro. Dato che il livello di sensibilità viene aumento, in quello caso, lo schermo potrebbe apparire granuloso e potrebbe comparire un maggior numero di macchie bianche. Quando si passa da una modalità all'altra, la zona più luminosa sullo schermo viene enfatizzata ed è possibile che la visibilità risulta ridotta. Non si tratta di un guasto.

• Quando il [WHITE BALANCE] di questa videocamera è impostato su "ATW-N" o "ATW-W", la tonalità del colore potrebbe variare leggermente dal colore effettivo a seconda delle condizioni del soggetto. Ciò è dovuto al principio del circuito del bilanciamento del bianco di autorilevamento e non si tratta di un guasto.

• Quando si passa dalle immagini a colori a quale in bianco e nero, si potrebbe sentire il suono delchio di funzionamento del filtro ottico e l'immagine potrebbe diventare momentaneamente disturbata e scura. Non si tratta di un guasto.
• Per via del principio della funzione DNR tridimensionale della videocamera, potrebbe verificarsi un ritardo dell'immagine quando si riprendono oggetti in movimento. Il ritardo dell'immagine tends a verificarsi più frequently quando [DNR LEVEL] è impostato su "HIGH" durante l'uso. Non si tratta di un guasto.

Nomi delle parti

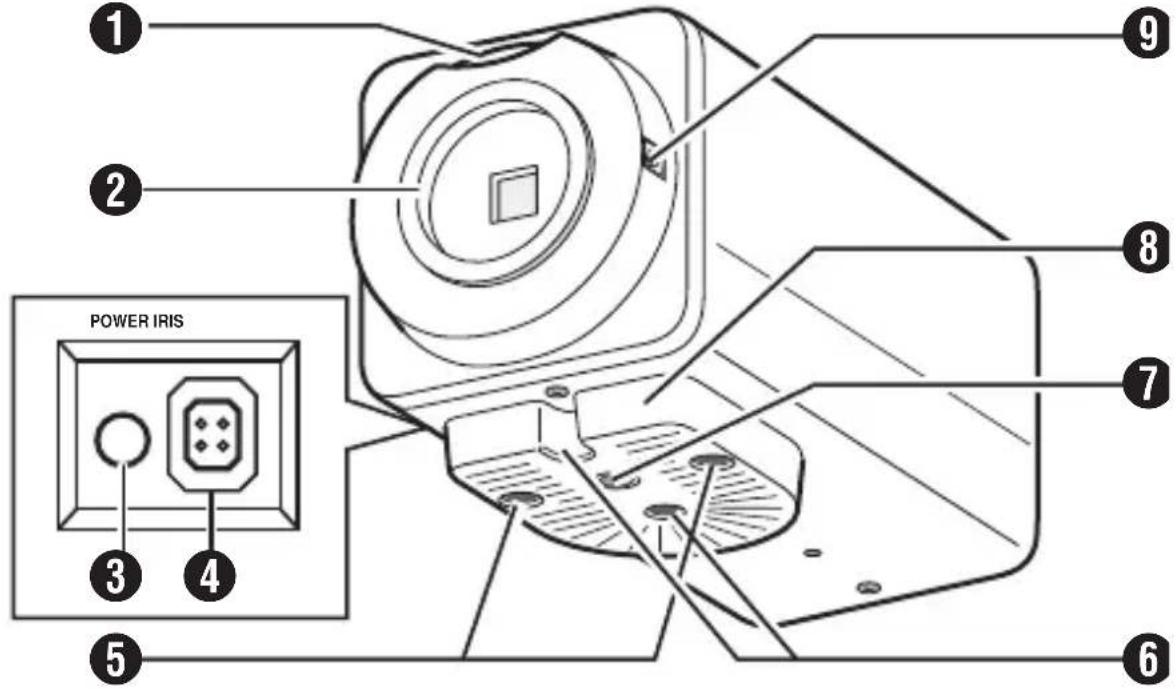

Vista anteriore/superiore/laterale

Anello di regolazione della focalizzazione posteriore
Montaggio lente
3 [POWER] Indicatore di alimentazione
[IRIS] Terminale irde

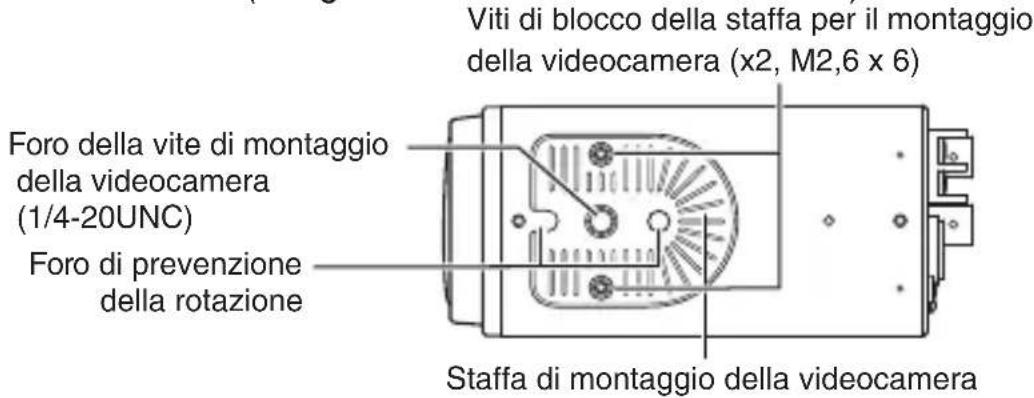

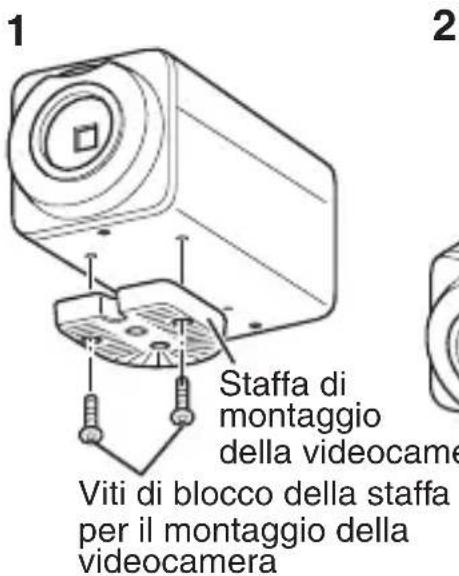

Viti di blocco della staffa per il montaggio della videocamera (x2, M2,6 x 6 mm)
6 Foro di prevenzione della rotazione

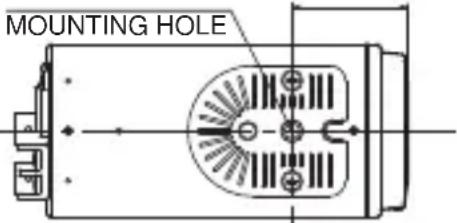

Foro della vite di montaggio della videocamera (1/4-20UNC)

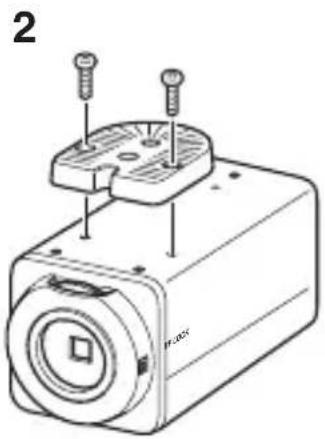

Staffa di montaggio della videocamera
Vite di fissaggio della focalizzazione posteriore

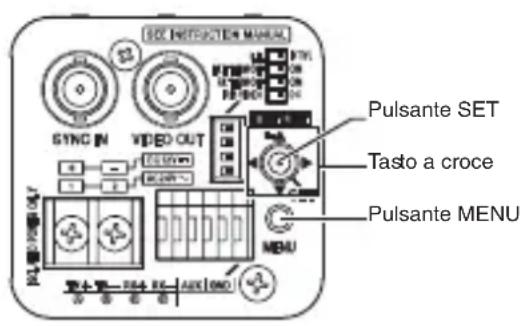

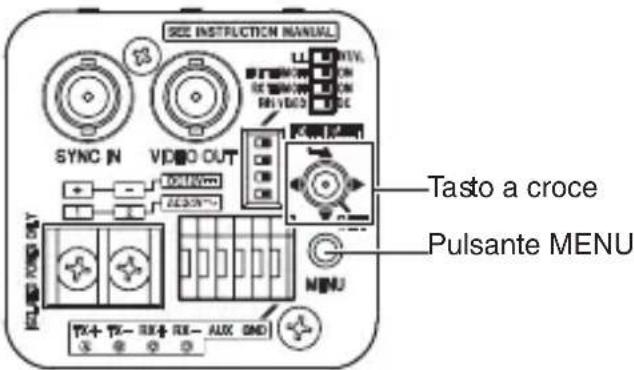

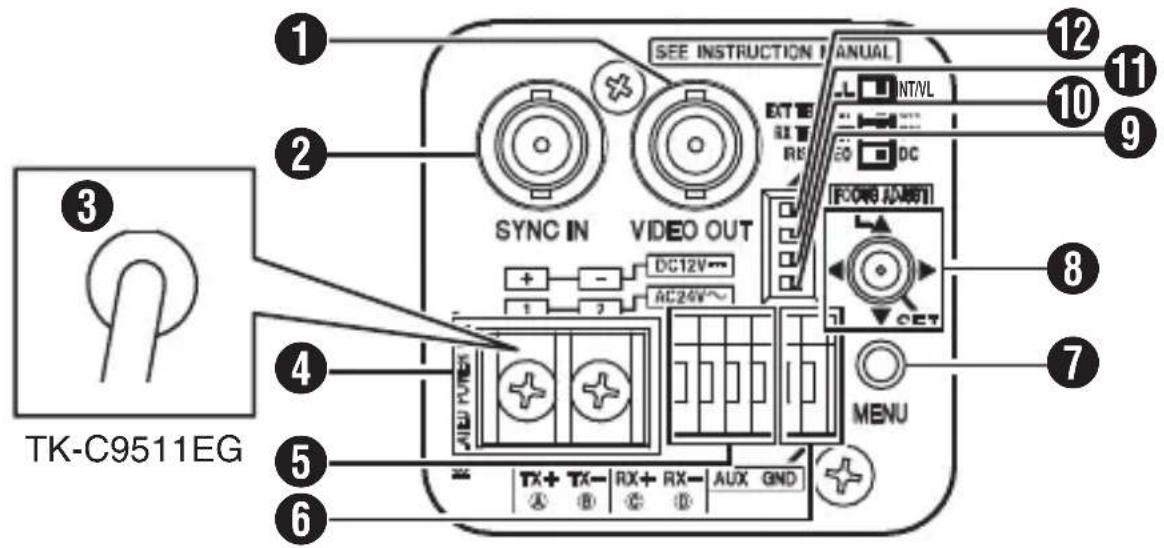

Posteriore

1 [VIDEO OUT] Terminale di uscita del segnale video
[SYNC IN] Terminale di ingresso del segnale di sincronizzazione
Cavo di alimentazione 220 V CA - 240 V CA (TK-C9511EG)
Terminale di ingressso dell'alimentazione 24 V CA, 12 V CC (TK-C9510E)
5 Connettori di controllo del segnale [TX+ A, TX- B, RX+ C, RX- D] (conformi a RS-485)

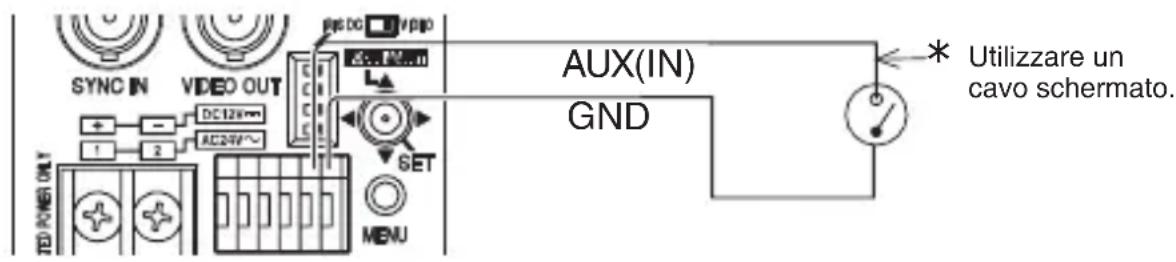

Connettori AUX, GND

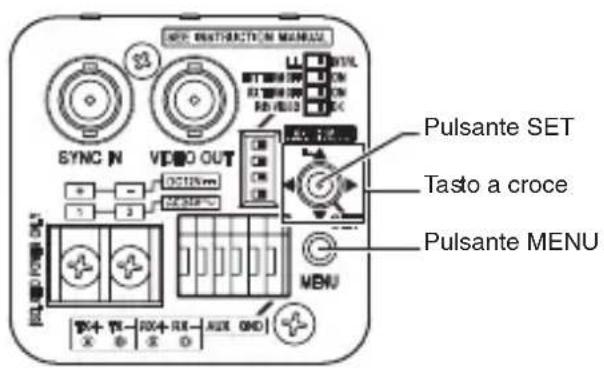

Pulsante [MENU]
Tasto a croce, pulsante [SET], pulsante [FOCUS ADJUST]

Memo Premere verticalmente verso il basso il pulsante [SET]. Se il pulsante viene premuto in modo obliquo, l'operazione potrebbe non venire eseguita.

[IRISVIDEO DC] Interruttore selettore della lente
[RX TERM OFF ON] Interruittore ON/OFF terminale RX
[EXT TERM OFF ON] Interruttore ON/OFF terminale sincrono esterno
[LL\LINT/VL] Interruttore di selezione del sistema sincrono

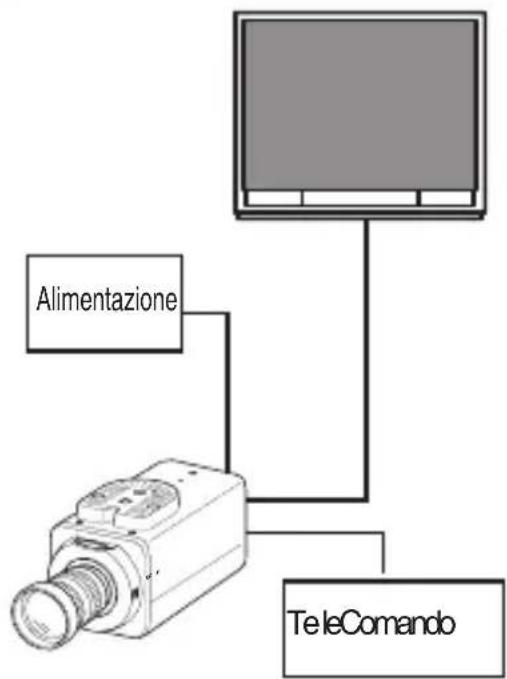

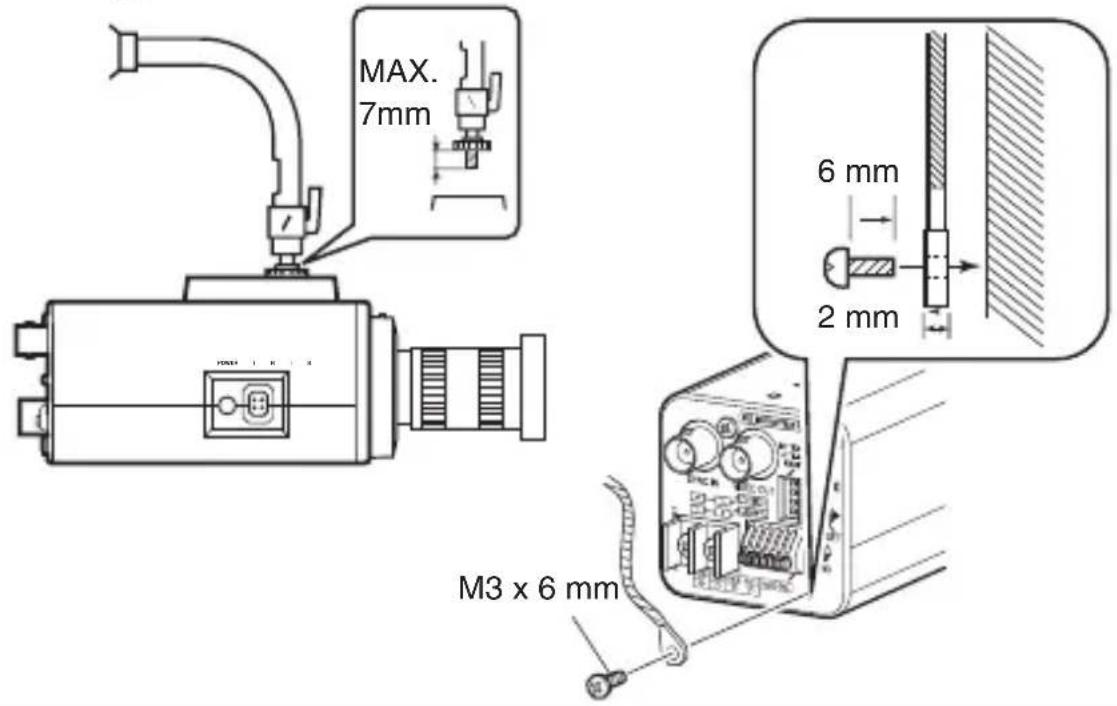

Installazione rapida

1

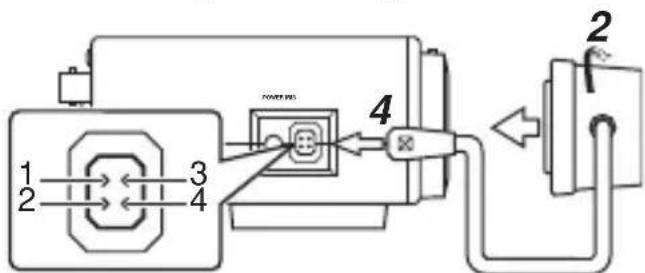

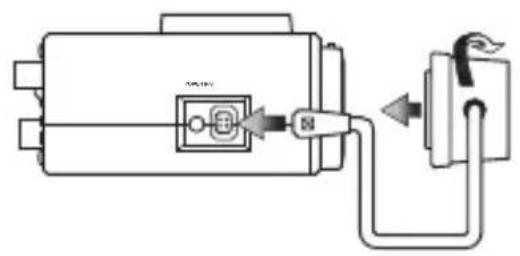

Montaggio della lente

(pag. 18)

2

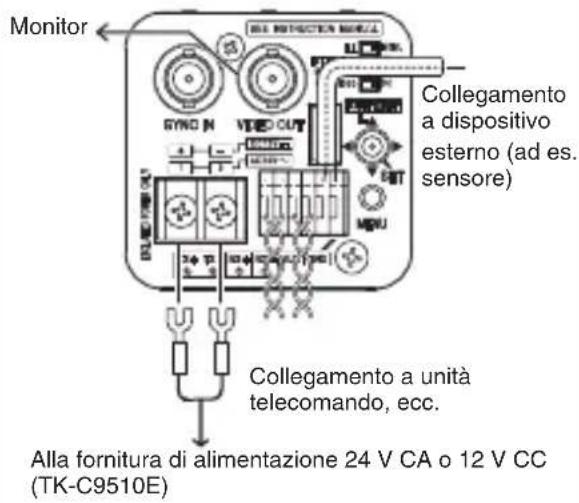

Connessione (pag. 19)

3

Montaggio della videocamera (pag. 22)

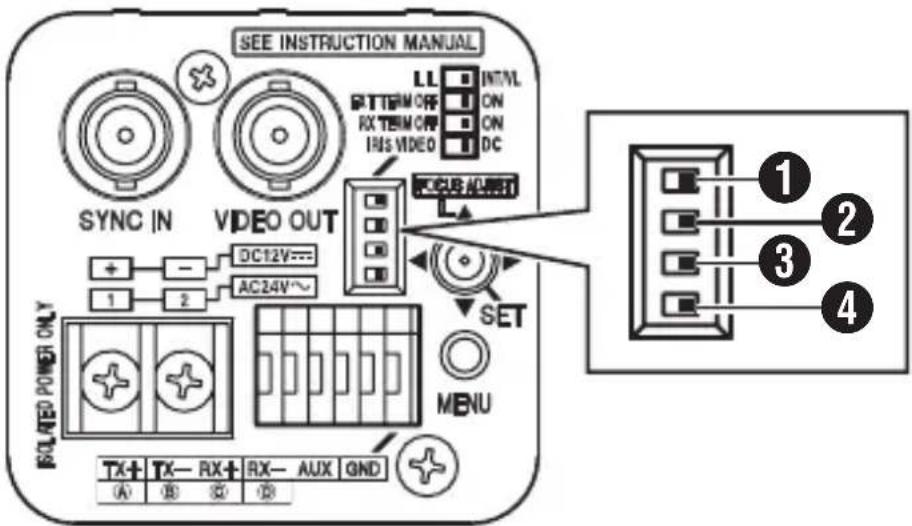

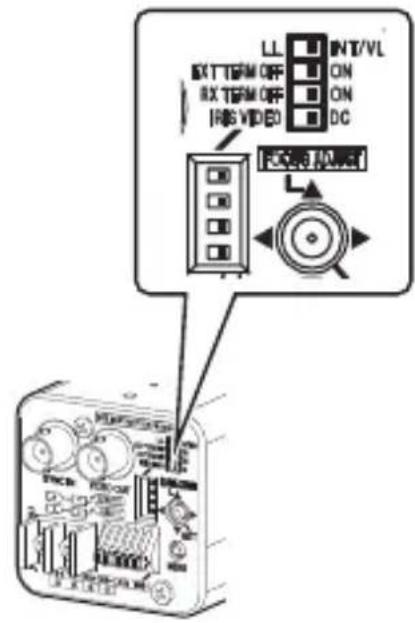

4 Impostazioni dell'interruttore (pag. 24)

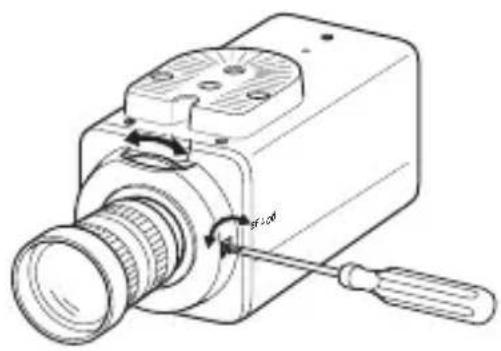

5 Regolazione della focalizzazione

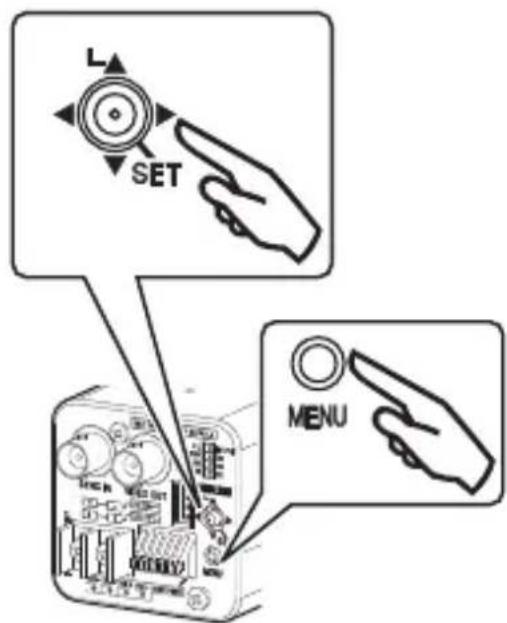

6 Impostazioni di menu (pag. 32) Completa7 to

Collegamento al sistema

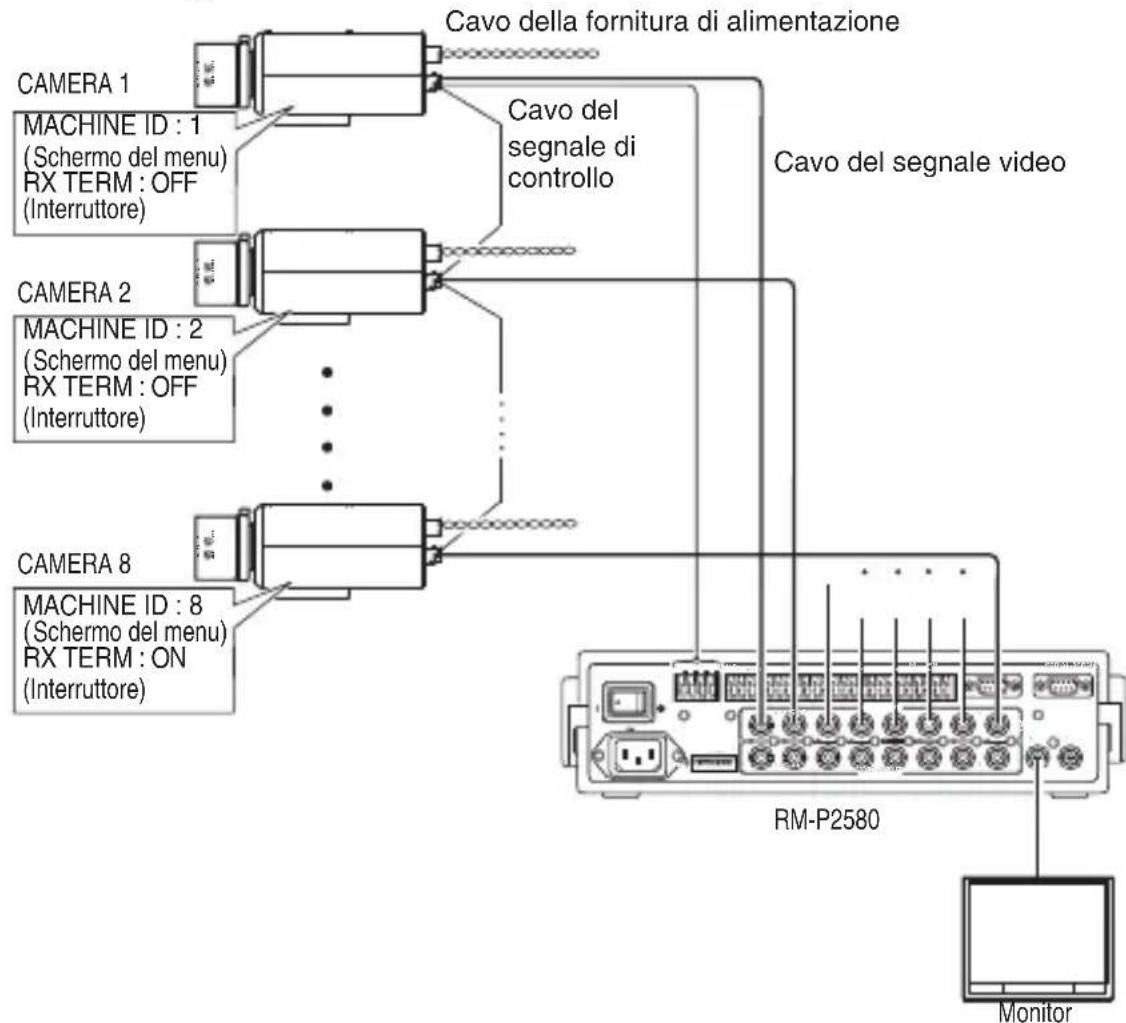

Schema di collegamento

Memo

• Durante il controllo utilizzato RM-P2580, selezionare "JCCP" per la voce [COMMUNICATION] sullo schermo [MAINTENANCE]. Nello schermo [COMMUNICATION (JCCP)], impostare [PROTOCOL 1] su "MULTIDROP", e [PROTOCOL 2] su "DUPLEX".
• Per il controllo utilizzato un dispositivo diverso da RM-P2580, effettuire l'impostazione utilizzato gli interrupttori e lo schermo del menu in base alsystema in uso.
• Per i sistemi che utilizzato RM-P2580, si collegano più videocamera (fino a 16 unità) utilizzato una series di cavi del segnale di controllo. In quanto tale, l'intero impianto non funzionera in modo adeguato se l'impostazione dell'interruttore di una delle videocamera collegate non è corretta. "Connessione del cavo del segnale di controllo sulla videocamera (posteriore)" (pag. 17)

Impostazioni di collegamento

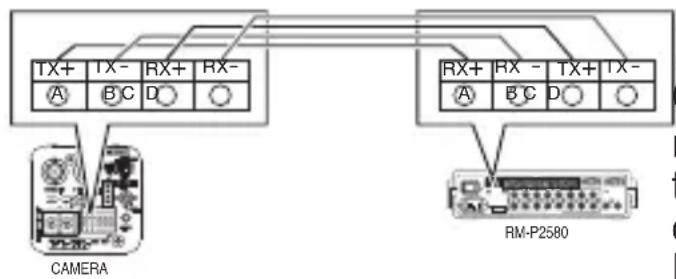

- Connaissance del cavo del segnale di controllo sulla videocamera (posteriore)

Memo

Collegare correttamente i cavi in modo tale che i segni A, B, C, D sui terminali della videocamera coincidano con quelli dei terminali RM-P2580.

Impostazioni dell'interruttore posteriore (pag. 24)

Impostare l'interruttore [RX TERM OFF ON].

Impostare solo la videocamera collegata alla linea del segnale di controllo su "ON". Impostare tutte le altre videocamere su "OFF".

Impostazioni schermo menu (pag. 32)

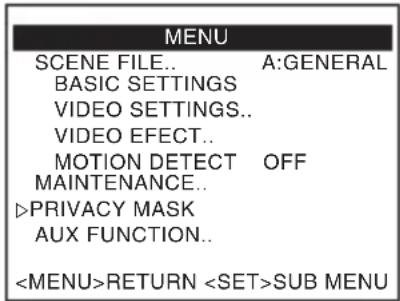

① Selezionare la voce [MAINTENANCE] sullo schermo [MENU], quando premere il pulsante [SET].
Appare lo schermo [MAINTENANCE].
② Spostare verso l'alto/il basso il tasting a croce per selezionare la voce [COMMUNICATION], spostare a sinistra/destra il tasting a croce per impostare su "JCCP", quando premere il pulsante [SET].
Appare lo schermo [COMMUNICATION (JCCP)].
③ Impostare [PROTOCOL 1] su “MULTIDROP”.
④ Impostare [PROTOCOL 2] su “DUPLEX”.
⑤ Impostare la voce [MACHINE ID] in base al numero del terminale RM-P2580[VIDEO INPUT] su ci Cascuna videocamera.
⑥ Premere il pulsante [MENU] per uscire dall'impostazione.
⑦ Accensione e spegnimento.

Memo Spagnere il dispositivo da utilizzare.

• Leggereanche il manuale delleistruzioni del dispositivo dautilizzare.
• Per ulteriori dettagli sul tipo di cavo di collegamento e sulla distanza, consultare "Collegamento dell'alimentazione elettrica" (pag. 20).
• I cavi del segnale di controllo non supportano il collegamento ad anello.

Montaggio della lente

1 Controllare il metod di montaggio della lente prima di effettuare il montaggio.

La presente videocamera èCompatible con lenti a montaggio CS. Per utilizzato una lente a montaggio C è necessario un adattatore a montaggio C. Per ulteri di dettagli in merito all'adattatore a montaggio C, consultare il proprio rivenditore JVC. Non usare mai una lente la cui dimensione sia superiore a (a) nella figura riportata di seguito, in quanto una tale procedura danneggerebbe la parte interna della videocamera e non permetterebbe di effettuire un'installazione normale. Questo causerebbe quindi un malfunzionamento.

Dimensione (a) : 5,5 mm o inferiore Focalizzazione flangia (b) : 12,5 mm

2 Girare la lente in senso orario e montarla saldamente sulla videocamera.
3 Impostare l'interruttore selettore della lente [IRIS VIDEO↔DC] (pag. 13) sul pannello posteriore in base alla lente in uso.
4 Controllare la disposizione del polo e collegare il cavo della lente alla presa.

Memo

• Se la spina del cavo della lente è diverso, connetterla con una spina a quattro poli. Per ulteriori dettagli in merito alla spina a quattro poli, consultare il proprio rivenditore JVC. (Cod. articolo: SCV2859-001)

Numero polo	Lente IRIS CC Lente irdide video
1 Smorzamento (-) +9 V (max. 50 mA)
2 Smorzamento (+) NC
3 Comando (+) Segnale video
4 Comando (-) GND

Spina a 4 poli

Connessione

Collegamento segnale di controllo

• Per i sistemi che utilizzato RM-P2580, effettuare il collegamento utilizzato un cavo del segnale di controllo.
• Si consiglia l'uso di un cavo a quattro anime (due coppie) a doppino intrecciato con un diametro del conduttore di almeno 0,65 mm e un'impedenza caratteristica di 110 Ω.
• Collegare i cavi in modo che i segnali TX+/TX- formino una coppia e i segnali BX+/RX- ne formino un'altra.
• La distanza di collegamento massima con RM-P2580 è 1200 m. (RM-P2580 consente il collegamento di più videocamere (fino a 16 unità) a una copbia di cavi. In quello caso, la lunghezza totale del cavo non deve superare i 1200 m. Quanto sopra vale nei casi in cui la resistenza del conduttore del cavo non sia superiore a 100 Ω e l'impedenza caratteristica sua 110 Ω.)

Collegamento del monitor

Collegare utilizzato un cavo coassiale da 75 Ω (BNC) come un RG-59 o RG-11.

Connessione (continua)

Collegamento del segnale di sincronizzazione

Quando vi sono segnali di sincronizzazione compositi o segnali video compositi dal terminale [SYNC IN] con l'interruttore [LL\LIGINT/VL] impostato su "INT/VL", è possibile effettuare la sincronizzazione esterna (sincronizzazione V).

Memo

Non è possibile effettuare la sincronizzazione genlock per i segnali caratterizzati da una quantità significativa di tremolio, come i VTR e i registratori videodisco. Per ulteriori dettagli, consultare il proprio concessionario JVC.

Collegamento dell'alimentazione elettrica

Quando si fornisce alimentazione alla videocamera, l'indicatore di alimentazione [POWER] sul pannello laterale si accende.

24 V CA o 12 V CC (TK-C9510E)

Per evitare errors di connessione o una disconnessione del cavo, utilizzato una piatra di appoggio per collegarsi al terminale. La segunte tabella alla le distance di connessione quando si utilizes un VVF a due conduttori (cavo isolato in vinile e federati di vinile). (Valore di riferimento)

Diametro del conducatore (mm)	Φ 1,0 e maggiore	Φ 1,6 e maggiore	Φ 2,0 e maggiore
Distanza di collegamento massima (12 V CC)	50 m 140	m 220 m
Distanza di collegamento massima (24 V CA)	130 m 350	m 550 m

Memo

• Se vengono usati cavi sottili, la resistenza dei cavi sare alla e si verificHERA una notevole caduta della tensione, quando il consumo di alimentazione della videocamera è al massimo. Si consiglia di usare un cavo spesso a bassa resistenza o di collocare la fonte di alimentazione accanto alla videocamera, e di accorriere la lunghezza del cavo per limitare la perdita di tensione della corrente classificata della videocamera a meno del 10% . Se si verifica una caduta di tensione durante il funzionamento, il funzionamento diverrà instabile.
• Non collegare il cavo da 24 V CA alla fonte di alimentazione commerciale. Se lo si collegasse per erre, si potrebbe danneggiare il circuito interno. In questo caso, smettere di utilizzato la videocamera e inviarla al rivenditore JVC più vicino affinché la esamini.
  Non collegare contemporaneamente cavi da 12 V CC e 24 V CA.
• Quando si utilizesza una fornitura di alimentazione da 12 V CC, controllare che la polarità del cavo sia esatta.
• La fornitura da 24 V CA deve essere isolata alla linea primaria. (SOLO ALIMENTAZIONE ISOLATA)

da 220 V CA a 240 CA (TK-C9511EG)

Quando si utilizes la presente videocamera, installarla accanto alla presa in modo da poterla scollegare immediatamente.

Collegamento del segnale di allarme

Per ulteriori dettagli sulle impostazioni fare riferimento a [AUX FUNCTION]. L'impostazione predefinita è stata impostata su ingresso allarme. ([IN:ALARM])

Ingresso allarme

Collegare il sensore a infrarossi, il sensore della porta, il sensore metallico, il sensore dell'interruttore manuale, ecc.

• Per evitare che i disturbi entrino nel circuito interno, fornire un segnale di impostazioneenza tensione al segnale di allarme in ingresso.
  Non fornire alimentazione.
• Utilizzato la voce [IN POLARITY] è possibile fare in modo che l'allarme sia attivo quando il contatto è breve (MAKE), o quando il contatto è aperto (BREAK).
• Fornire alimentazione in modo che il segnale di allarme duri almeno 200 ms. In caso contrario, il segnale di allarme potrebbe non essere riconosciuto.

Uscita allarme

Collegare ai dispositivi di allarme come allarmi, indicatori, lampade o avvisatori acustici.

• Il segnale di allarme in uscita è un'uscita a collettore aperto e si accende (o spegne) in caso di allarme. (Tensione massima 16 V, corrente 30 mA o inferiore)
• Questo terminale ha una polarità. Assicurarsi di collegarlo in modo che la tensione in uscita dal terminale + sia più alta rispetto a quella in uscita dal terminale -. In caso contrario si provocherebbero dei danni.
• Utilizzando la voce [OUT POLARITY] è possible fare in modo che l'allarme sia attivo quando il contatto è breve (MAKE), o quando il contatto è aperto (BREAK).

Montaggio della videocamera

Quando si monta la videocamera su un fissatore, pan/tilt, ecc., usare il foro della vite di montaggio della videocamera situato sulla staffa di montaggio della videocamera. (Lunghezza della vite: 7 mm o meno)

Non usare una vite di lunghezza superiore a quella specificata. Potrebbe danneggiare le parti interne.

• Usare una vite di montaggio della videocamera di lunghezza inferiore a 7 mm, alla parte anteriore del montaggio della videocamera.
• Utilizzare viti di fissaggio della staffa di montaggio della videocamera di lunghezza inferiore a 6 mm.

Anticaduta

• É necessario fare particolarmente attenzione quando si installa la videocamera a una parete o soffitto. Si consiglia di non occuparsi autonomamente dell'installazione. Chiedere a un professionista di effettuare il lavoro, poiché la caduta della videocamera potrebbe causare lesioni e incidenti.
• Quando si installa la videocamera su un fissatore, appearecchio pan/tilt, ecc., installarla saldamente usingo un foro di prevenzione della rotazione per evitare le cadute.
• Per evitare che la videocamera cada, attaccarla ad un punto sufficientemente forte (piatra o canale del soffitto), using anypo n cavo anticaduta.
• Fare attentione alla lunghezza, forza, routing e materiale (proprietà di isolamento) del cavo anticaduta usato.
• Utilizzare un cavo anticaduta in grado di sostenere il peso di questa videocamera (pag. 49) nonché il peso totale della lente e del fissatore. Inoltre, assicurarsi di aver effettuato il trattamento terminale per il filo.
• Usare la vite di montaggio (M3 x 6 mm) sul retro della videocamera per l'installazione del cavo anticaduta. Non usare una vite di lunghezza superiore a 6 mm poiché potrebbe danneggiare le parti interne.

Nota

Quando si monta la videocamera al soffitto, indossare occhiali di sicurezza per proteggere gli occhi dall'eventuale caduta di oggetti.

Montaggio della staffa di montaggio della videocamera sulla parte superiore della videocamera

La staffa di montaggio della videocamera è inizialmente montata sul fondo della videocamera prima della spedizione; comunque più auche essere montata sulla parte superiore della videocamera.

Quando si monta la staffa sopra alla videocamera, assicurarsi di stringere saldamente le viti.

1 Rimuovere le viti di fissaggio della staffa di montaggio della videocamera (2). La staffa di montaggio della videocamera viene rimossa alla videocamera.
2 Montare la staffa di montaggio della videocamera sulla parte superiore della videocamera.

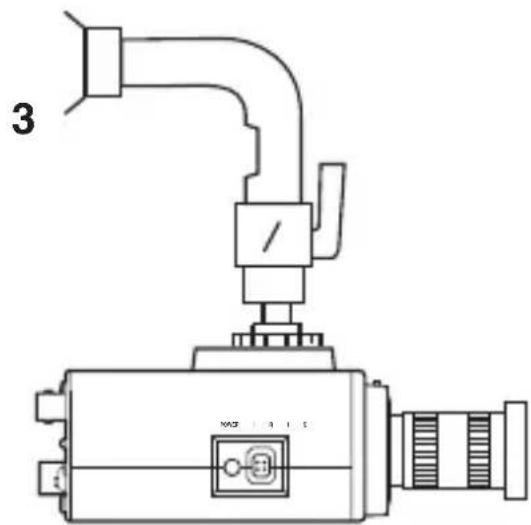

3 Montare la videocamera su un fissatore, su un appearecchio pan/tilt, ecc.

Impostazioni dell'interruttore

1 [LL\LINT/VL] Interruttore di selezione delsystemasincrono

Per impostare ilsystema sincrono della videocamera.

LL: Impostare su questa opzione quando si regola la sincronizzazione verticale della videocamera in base alla frequenza di alimentazione commerciale.

INT/VL : Impostare su questa opzione durante la sincronizzazione interna (INT) o esterna (V).

(Impostazione predefinita: INT/VL)

Memo
Quando si utilizza un'unità di commutazione per passare da una videocamera all'altra, se si regola la fase verticale selezionando "LL" si potrā ridurre l'interruzione della sincronizzazione sullo schermo causata dal passaggio dell'imagine della videocamera.

[EXT TERM OFF ON] Interruttore ON/OFF terminale sincrono esterno

Per scegliere se applicare una terminazione 75 sull'ingresso del segnale di sincronizzazione al terminale [SYNC IN].

OFF: Non termina a 75

ON: Termina a 75

(Impostazione predefinita: ON)

[RX TERM OFF ON] Interruittore ON/OFF terminale RX

Per scegliere se applicare la terminazione a un valore di resistenza di 110 tra i connettori del segnale di controllo RX + e RX-.

OFF: Non termina.

ON:Termina.

(Impostazione predefinita: ON)

Memo

• Il sistema di cui fa parte questa videocamera utilizza un sistema M.DROP (Multi DROP, RS-485), come un RM-P2580, impostare solo la videocamera collegata all'altra estremità del cavo del segnale di controllo su "ON", e impostare tutte le altre videocamere su "OFF".
• Se [PROTOCOL1] sullo schermo [COMMUNICATION (JCCP)] è impostato su "P to P", impostare quello interrottore su "ON".

[IRISVIDEO DC] Interruttore selettore della lente

Per l'impostazione in base al tipo di lente quando si utilizes una lente iride automatica.

VIDEO: Per lenti integrate con amp EE.

DC:Per lenti non integrate con amp EE.

(Impostazione predefinita: DC)

Regolazione della focalizzazione posteriore

Prima della spedizione, questa videocamera è stata regolata per garantire un funzionamento ottimale; è comunque necessaria una nuova regolazione quando si utilizza una lente zoom o quando l'anello di focalizzazione della lente è sfocato.

Con una lente a focalizzazione fissa

Se la focalizzazione non può essere regolata correttamente con l'anello di focalizzazione della lente, regolare la focalizzazione posteriori nella maniera seguente.

1 Allentare la vite di fissaggio della focalizzazione posteriore girandola in senso antiorario con un cacciavite+.
2 Riprendere una forma fine sul soggetto o altove.
3 Girare l'anello di focalizzazione della lente su .
4 Girare l'anello di regolazione della focalizzazione posteriore per mettere perfettamente a fuoco.
5 Stringere la vite di fissaggio della focalizzazione posteriore girandola in senso orario.

Con una lente zoom

Se l'immagine è sfocata durante lo zoom (telefoto - grandangolare), regolare la videocamera nella maniera seguente.

1 Allentare la vite di fissaggio della focalizzazione posteriore girandola in senso antiorario con un cacciavite+.
2 Riprendere una forma fine sul soggetto o altove.
3 Ingrandire fino alla posizione massima della telefoto e girare l'anello di focalizzazione della lente per regolare la messa a fuoco.
4 Ingrandire fino alla posizione massima grandangolare e girare l'anello di focalizzazione posteriori per regolare la messa a fuoco.
5 Ripetere i procedimenti 3 e 4 due o tre volte.
6 Stringere la vite di fissaggio della focalizzazione posteriore girandola in senso orario.

Memo

• Quando il soggetti è luminoso, utilizzato il filtrro ND si può effettuire una regolazione accurata della focalizzazione posteriore. (Un filtrro ND è un filtrro che riduce uniformmente il fascio di luce sulla lente, a prescindere alla lunghezza d'onda.)
• Utilizzare la modalità di regolazione della focalizzazione per una facile focalizzazione. "Fine-tuning della focalizzazione" (U.S. pag. 28)

Fine-tuning della focalizzazione

Quando si regola la focalizzazione della lente iride automatica, utilizzare la modalità di regolazione della focalizzazione (Focus Adjust) per facilitare la focalizzazione: l'iride si après e si riduce la profundità del Campo. (Leggere anche il manuale delle istruzioni della lente.)

1 Premere etenere premuto il tasto croce Su.
- La modalità di regolazione della focalizzazione viene attivata e "FOCUS ADJUST MODE" compare sullo schermo.
- I contorni vengono enfatizzati mano a mano che l'iride siCTL.

2 Riprendere il soggetto.
3 Regolare la focalizzazione della lente iride automatica.
4 Uscire alla modalità di regolazione della focalizzazione.

Èanche possibile annullare la modalità di regolazione della focalizzazione spostando il tasto a croce o premendo il pulsante [MENU]. La modalità viene annullataanche in modo automatico dopo circa 30 secondi.

Regolazione del bilanciamento del bianco automatico

Ciacuna sorgente luminosa ha la propria temperatura del colore. Pertanto, quando l'illuminazione della sorgente luminosa principale viene modificata, regolare di nuovo il bilanciamento del bianco. Effettuare la regolazione del bilanciamento del bianco per ciascun file scena.

1 Premere il pulsante [MENU].
2 Selezionare il file scenario per il quale è necessario regolare il bilanciamento del bianco.

Selezionare [SCENE FILE] e spostare il tasting freccia a sinistra/destra per selezionare un file scena.

3 Spostare il tastingo freccia in su/giù per selezionare [BASIC SETTINGS]. Appare lo schermo [BASIC SETTINGS].
4 Spostare il tasting freccia in su/giù per selezionare [WHITE BALANCE].
5 Spostare il tasting freccia a sinistra/destra per selezionare "AWC" e premere il pulsante [SET].

Appare lo schermo [W.BAL CONTROL].

6 Ingrandire per riempire lo schermo di bianco.

Collocare un oggetto bianco al centro dello schermo, sotto le stesse condizioni di illuminazione del soggetto che deve essere ripreso, e ingrandidre per riempire lo schermo di bianco.

7 Selezionare la因为你 [AWC SET] e premere il pulsante [SET].

La regolazione del bilanciamento del bianco automatico inizia. Durante il funzionamento, appeare sullo schermo "AWC OPERATION".

Una volta ottenuo il bilanciamento del bianco adeguato, viene visualizzato "AWC OK" e la regolazione è completata.

"Error Message" (pag. 48)

Memo No. 10

Effettuare la regolazione del bilanciamento del bianco su ciascun file scena, secondo necessità.

Struttura dello schermo del menu

Voce da impostare per il file scena selezionato. Eseguire l'impostazione su ciascun file scena secondo necessità.

Impostazione del menu

1 Premere il pulsante MENU.
2 Spostare il tasting freccia in su/giù per allineare il cursore (▷) con la voce da impostare.
3 Spostare il tasting freccia a destra/sinistra perambiare l'impostazione.

Quando un'impostazione è stataambiata, appeare un contrassegno (*) di modifica.
4 Premere il pulsante [MENU] per uscire dall'impostazione.

Memo

Per visualizzare il sottomenu, impostare il cursore (▷) su una voce con sottomenu e premere il pulsante [SET].

• Fare riferimento alle "INSTRUCTIONS" (pdf) in inglese del CD-ROM fornito per ulteriori dettagli.

Valori predefiniti dei file scena

Selezionare un'impostazione tra "SCENE A" e "SCENE H" a seconda delle condizioni di sorveglianza.

E possible personalizzare tutti i file scena. (pag. 30)

Inoltre, è possibileambiare il file scena da impostare tramite un ingresso esterno. (pag. 42)

SCENE FILE	SCENE NAME	Condi zione di sorveglianza
SCENE A GENERAL	Adattabile a un	ampia gamma di soggetti alla luce del giorno o di notte. Adatto per la sorveglianza generica. Il valore predefinito del menu [SCENE FILE] è "SCENE A" (GENERAL).
SCENE B TRAFFIC	Riduce al minimo	l'offuscamento dei soggetti in movimento. Adatto per la sorveglianza del traffico.
SCENE C CASINO	Funzione sempre	in modalità a colori. Adatto per la sorveglianza di scene luminose all'aperto di giorno o di scene di interno con lui.
SCENE D NIGHT	Adatto per la sorveglianza	glianza di scene molto illuminate, come di notte. Funzione sempre in modalità bianco e nero.
SCENE E LowNoise	Adatto per i casi	in cui durante la sorveglianza è necessario dare la priorità alla nitidezza dell'imagine, con pochi disturbi,anche in una scena molto illuminata.Passa automaticamente alla modalità in bianco e nero a seconda della luminosità del soggetti. Il basso livello di disturbo aiuta a risparmiare spazio di registrazione sul supporto,come nel caso dei registratori digitali.

Valori predefiniti dei file scena (continua)

SCENE FILE SCENE NAME Condi zione di sorvegianza

SCENE F WIDE-D Adatto per la sorvegianza di scene quali gli ingressi o le scene retroilluminate, in cui vi è un misto di soggetti luminosi e scuri.

SCENE G M.DET Impostazione che attiva la funzione Motion Detect, la quale emette un allarme quando viene rilevato il movimento di una persona o un oggetto. è possibile emettere l'allarme a un dispositivo esterno cambiando l'impostazione del menu [AUX FUNCTION]. è possibile impostare l'area operativa del Motion Detect utilizzando la voce [AREA EDIT] del menu [MOTION DETECT].

SCENE H AntiFog Adatto alla sorvegianza di viste distanti,tramite l'uso di una lente con zoom ad alto ingrandimento,oppure alla sorvegianza di soggetti nella nebbia o in tempeste di sabbia.

Impostazione area Motion Detect

Per l'impostazione dell'area in cui è attiva la funzione Motion Detect, la quale emette segnali di allarme quando vi sono movimenti nell'immagine del video. Quando [AUX FUNCTION] è impostato su "OUT:ALARM", i segnali di allarme vengono emessi dal terminale AUX posteriorie.

Memo Eseguire l'impostazione del Motion Detect su ciascun file scena secondo necessità.

1 Nello schermo [MENU], selezionare un file scena per il quale deve essere impostata I'area Motion Detect.
2 Sullo schermo [MENU], selezionare [MOTION DETECT], e spostare il tasting a croce a sinistra/destra per impostare su "ON".

Appare lo schermo [MOTION DETECT].
3 Selezionare la voce [AREA EDIT] sullo schermo [MOTION DETECT], quando premere il pulsante [SET].

Appare lo schermo [AREA EDIT].
4 Spostare il tasting a croce in su/giù o a destra/sinistra per selezionare l'area che non si desidera rilevare.

L'area che appeare lampeggiante in bianco e nero si sposta.

5 Premere il pulsante [SET].

L'area non da rilevare è impostata e illuminata di colore grigio.

Per annullare l'area preimpostata, premere di nuovo il pulsante [SET].

6 Ripetere i passaggi 4 e 5.
7 Dopo aver completato l'impostazione, premere il pulsante [MENU].

Ritorna allo schermo [MOTION DETECT].

Impostazione area Motion Detect (continua)

Memo

• La posizione di visualizzazione su schermo è una guida generica. Controllare l'immagine effettiva. è possibile controllare l'area preimpostata nella voce [DEMONSTRATION] sullo schermo [MOTION DETECT].
• La funzione Motion Detect non entra in funzione se non circa cinque secondi dopo l'uscita dal menu.
• Lo schermo è diviso in 48 blocchi. Regolare l'ingrandimento della lente in modo che il soggetti via abbastanza grande da occupare più blocchi.
• La funzione di rilevamento del movimento non è in grado di impedire il furto e l'incendio. Potrebbe non funzionare adeguatamente a seconda delle condizioni del soggetto e delle impostazioni. JVC non è responsabile di eventuali incidenti o danni risultati da tale situazione.

Impostazione Nome scenario/Titolo videocamera

É possibile cambiare il nome di un file scena (fino a otto caratteri). É possibile aggiungere un titolo alla videocamera (fino a 24 caratteri).

Modifica del nome del file scena (SCENE NAME)

"Valori predefiniti dei file scena" (pag. 33)

1 Nello schermo [MENU] selezionare [SCENE FILE] e spostare il tasting a croce a sinistra/destra per selezionare il file scena per il quale si desidera specificare un nome.
Appare lo schermo [SCENE FILE].
2 Selezionare la voce [SCENE NAME] sullo schermo [SCENE FILE], quando premere il pulsante [SET].
Appare lo schermo [SCENE NAME EDIT].
Il primo carattere nell'élenco caratteri lampeggia. É possibile immettere un carattere in quello stato.
3 Spostare il tasting a croce su/giù/a sinistra/a destra per selezionare il carattere dall'elenco caratteri.
Il carattere selezionato inizia a lampeggiare.
4 Premere il pulsante [SET].
Confermare il primo carattere del nome e il secondo carattere nell'area di inserimento del titolo inizia a lampeggiare.
5 Ripetere i passaggi 2 e 3.
6 Premere il pulsante [MENU].
L'impostazione viene salvata.

[SCENE FILE] Schermo [SCENE NAME EDIT] Schermo

Impostazione Nome scena/Titolo videocamera (continua)

Impostazione di [CAMERA TITLE]

1 Selezionare la voce [BASIC SETTINGS] sullo schermo [MENU], quando premere il pulsante [SET].

Appare lo schermo [BASIC SETTINGS].

2 Spostare il tasting freccia a su/giù per selezionare [CAMERA TITLE EDIT] e premere il pulsante [SET].

Appare lo schermo [CAM.TITLE EDIT].

• Per ulteriori dettagli sui passaggi da 3 a 7 fare riferimento a "Modifica del nome del file scena (SCENE NAME)" (https://pag.37).

[BASIC MENU] Schermo [CAMERA EDIT] Schermo

Procedura operativa

Selezionare una visualizzazione su schermo del menu e premere il pulsante [SET] per eseguire l'operazione.

Visualizzazi one schemo del menu	Funzionamento
CLR Cancella	tutti i caratteri immessi.
CANCEL Cancella	il contentuto modificato e torna allo stato precedente.
[←]	Sposta il curses nell'area di inserimento del titolo sul carattere a sinistra.
[→]	Sposta il curses nell'area di inserimento del titolo sul carattere a destra.
INS Inserisce	uno spazio e sposta tutti i caratteri successivi versus destra.
DEL Cancella	il carattere selezionato dal curses e sposta tutti i successivi caratteri verso sinistra di uno spazio.

Regolazione del bilanciamento del bianco manuale

Il bilanciamento del bianco di questa videocamera può essere impostato in modo da regolarsi automaticamente a seconda del soggetto. Quando la regolazione automatica da come risultato uno schermo rossastro, ad esempio, regolare il bilanciamento del bianco in modo manuale.

1 Selezionare la voce [BASIC SETTINGS] sullo schermo [MENU], quando premere il pulsante [SET].
Appare lo schermo [BASIC SETTINGS].
2 Impostare la voce [WHITE BALANCE] sullo schermo [BASIC SETTINGS] su "AWC", quando premere il pulsante [SET].

Appare lo schermo [W.BAL CONTROL].
3 Spostare il tasting freccia in su/giù per selezionare “R GAIN” o “B GAIN”.
4 Spostare il tasto freccia a destra/sinistra perambiare l'impostazione della tonalità.

La tonalità cambia in base al valore selezionato.
5 Premere il pulsante [MENU] per uscire.

Memo No. 10

Le impostazioni di "R GAIN" e "B GAIN" vengono applicate quando la videocamera funziona in modalità a colori. Regolare le impostazioni nella modalità a colori.

[BASIC MENU] Schermo [W. BAL CONTROL] Schermo

Uscita del segnale dell'interruttore bianco e nero/colore

Lo stato del terminale AUX posteriore può essereambiato con l'interruttore colore/bianco e nero. Questo è attivo quando [AUX FUNCTION] è impostato su "OUT:B&W".

Impostazione di [AUX FUNCTION] su "OUT:B&W"

1 Selezionare la voce [AUX FUNCTION] sullo schermo [MENU], quando premere il pulsante [SET].

Appare lo schermo [AUX FUNCTION].

2 Spostare il tasting freccia in su/giù per selezionare [AUX FUNCTION].
3 Spostare il tasting freccia a destra/sinistra per impostare su "OUT:B&W".
4 Premere il pulsante [MENU] per uscire.

Ritorna allo schermo [MENU].

Impostazione di [DAY/NIGHT] su "AUTO"

1 Selezionare la voce [BASIC SETTINGS] sullo schermo [MENU], quando premere il pulsante [SET].

Appare lo schermo [BASIC SETTINGS].

2 Spostare il tasting freccia in su/giù per selezionare [DAY/NIGHT].
3 Spostare il tasting freccia a destra/sinistra per impostare su "AUTO".

[MENU] Schermo [BASIC SETTINGS] Schermo

4 Premere il pulsante [MENU] per uscire.

Ritorna allo schermo [MENU].

Memo

• Anche quando [AUX FUNCTION] è impostato su "OUT:B&W", lo stato del terminale AUX posteriori non cambia se [DAY/NIGHT] sullo schermo [BASIC SETTINGS] è impostato su "COLOUR".
• Quando si utilizza una luce a vicino infrarosso, l'imagine potrebbe passare da bianco e nero a colori se vi è un forte riflesso proveniente dal soggetto. Per assicurarsi che il passaggio avvenga correttamente, si consiglia di utilizzato l'impostazione che controllinga esternamente il segnale di commutazione bianco e nero/colori.

Nota

• L'immagine potrebbe sfocarsi a causa delle prestazioni della lente quando il soggetto inizia ad essere illuminato da una fonte luminosa a vicino infrarosso. In tal caso, utilizzato una lente che supporti la luce a vicino infrarosso.

Controllo del segnale dell'interruttore bianco e nero/colore dall'esterno

Il segnale di commutazione da un dispositivo di controllo esterno cui è essere utilizzato per far passare l'immagine sulla videocamera da colore a bianco e nero e viceversa, nonché per attivare il

funzionamento simultaneo dell'illuminazione, come la luce a vicino infrarioso.

Per ulteriori dettagli in merito ai dispositivi da collegare, consultare il proprio rivenditore JVC.

Dispositivo di controllo esterno

Il file scena è disponibile perambiare le impostazioni AGC e SHUTTER nel passaggio alla modalità bianco e nero a quella a colori (e viceversa)

1 Impostare "SCENE C" sull'impostazione per l'uso di giorno (a colori).
2 Impostare "SCENE D" sull'impostazione per l'uso di notte (bianco e nero).
3 Impostare [SCENE FILE] sullo schermo [MENU] su “CASINO” (SCENE C).
4 Impostare [AUX FUNCTION] sullo schermo [MENU] su "IN : SCENE D".

Per ulteriori dettagli sulle impostazioni fare riferimento a [AUX FUNCTION].

Memo

Quando l'immagine è in modalità bianco e nero/a colori, potrebbe sfocarsi a causa delle prestazioni della lente quando il soggetto inizia ad essere illuminato da una fonte luminosa a vicino infrarosso. In tal caso, utilizzato una lente che supporti la luce a vicino infrarosso.

Commutazione tra l'impostazione video giorno/notte utilizzando la funzione file scena

• Esempio: Commutazione a SCENE D quando l'ingresso AUX è in stato Produzione

Impostazione della maschera privacy

1 Selezionare la因为你 [PRIVACY MASK] sullo schermo [MENU], quando premere il pulsante [SET].

Appare lo schermo [PRIVACY MASK].

2 Spostare verso l'alto.il basso il tasting a croce per selezionare [MASK No.], spostare a sinistra/destra il tasting a croce per selezionare "ON", quando premere il pulsante [SET].
Appare lo schermo [MASK EDIT (MASK No.)].
3 Utilizzare il tasting a croce per modificare il margine sinistro/superiore della maschera.
4 Premere il pulsante [SET].

Comparirà lo schermo per modificare il margine destro/inferiore della maschera.
5 Utilizzare il tasting a croce per modificare il margine destro/inferiore della maschera.

Memo

Premere il pulsante [SET] per passare dallo schermo per la modifica del margine sinistro/superiore a quello per la modifica del margine destro/inferiore della maschera e viceversa.

6 Premere il pulsante [MENU].
Il contorno della maschera del numero selezionato viene salvato e si torna allo schermo [PRIVACY MASK].
7 Ripetere i procedimenti da 2 a 6 per impostare tutte le maschere desiderate (da MASK No.1 a MASK No.4).
8 Premere il pulsante [MENU] per uscire.

Ritorna allo schermo [MENU].

[MENU] Schermo [PRIVACY MASK] Schermo

(MASK No.1)

(MASK No.1)

Impostazione dell'area fotometria BLC

Per impostare l'area di fotometria per la compensazione del controluce. è possibile effettuare l'impostazione su due tipi di schermo, [EDIT1] e [EDIT2].

1 Selezionare la voce [BLC] sullo schermo [BASIC SETTINGS], quando selezionare [EDIT1].
2 Premere il pulsante [SET].

Appare lo schermo [BLC EDIT].

3 Utilizzato il tasting freccia per modificare l'area a sinistra/in alto e premere il pulsante [SET].
Comparirà uno schermo di modifica per l'area destra/inferiore.
4 Utilizzare il tasting a croce per modificare l'area destra/inferiore.

Memo No. 10

Premere il pulsante [SET] per passare dallo schermo per la modifica dell'area sinistra/superiore a quello per l'area destra/inferiore.

5 Premere il pulsante [MENU] per uscire.

Ritorna allo schermo [BASIC SETTINGS].

• Quando si utilizes l'area di fotometria preimpostata, impostare [BLC] su "EDIT1" o "EDIT2".

[EDIT1] Schermo
[EDIT1] Schermo

• Le aree di fotometria per le schermate [EDIT1] e [EDIT2] sono diverse.
• La posizione di visualizzazione su schermo è una guida generica.

Risoluzione dei problemi

Errore operativo

Stato Azione			Pagina di riferimento
Imagine	L'immagine non viene visualizzata.	· Controllare l'indicatore di alimentazione sulla videocamera e se il cavo coassiale è collegato in modo corretto. · Controllare che la luminosità e il contrasto del monitor siano impostati adeguatamente. · Controllare che la lunghezza del cavo sia adequata. · Controllare che il cavo della lente iride automatica sia correttamente collegato. · Controllare che l'interruttore sia impostato correttamente in base alla lente iride automatica in uso. (IRIS VIDEO\LDC)	· pag. 20 · - · pag. 18 · pag. 18 · pag. 18
	L'immagine appare sfocata.	· Controllare che non vi sia della sporcizia, come terra o polvere, sulla lente della videocamera. · Controllare che la focalizzazione sia regolata correttamente.	· - · pag. 26 · pag. 28
Furzionamento	Impossibile commutare tra ingressso/uscita AUX.	• Controllare che il cavo video sia collegato correttamente. • Controllare che la你可以 [AUX FUNCTION] sia impostata correttamente.	- pag. 19
	Non è possibile riconoscere correttamente il funzionamento del pulsante [SET].	• Premere verticalmente verso il basso il pulsante [SET]. Se il pulsante viene premuto in modo obliquo, l'operazione potrebbe nonVenire eseguita.	-

Risoluzione dei problemi (continua)

Visualizzazioni dell'errore

Messaggio di erre Azio			Pagina di riferimento
AWC ERROR: NG OBJECT	Non vi è bianco a sufficientia nel soggetti, oppure l'impostazione della temperature del colore non è adeguata. Riempire interamente lo schermo con un oggetti bianco e regolare di nuovo il bilanciamento del bianco.	pag. 29 pag. 39
AWC ERROR: LOW LIGHT	L'illuminazione è troppo scarsa. (Illuminatione insufficiente) Rendere più brillante l'illuminazione e regolare nuovamente il bilanciamento del bianco.	pag. 29 pag. 39
AWC: ERROR: HIGH LIGHT	L'illuminazione è troppo brillante. (Illuminationeccessiva) Diminuire l'illuminazione e regolare nuovamente il bilanciamento del bianco.	pag. 29 pag. 39
AWC ERROR: TIME OVER	Ci sono cambiamenti dello stato del soggetti. (Variazione dell'illuminazione) Stabilizzare il soggetti e regolare nuovamente il bilanciamento del bianco.	pag. 29 pag. 39

Caratteristiche tecniche

Risoluzione orizzontale : Linee 550TV (tipico)

Formato S/N video: 52 dB (tipico, AGC OFF)

Illuminatione : Modalità del colore: 0,05 lx (Standard, 50%, F1,2, AGC HIGH) 0,025 lx (Standard, 25%, F1,2, AGC HIGH) Modalità bianco e nero: 0,006 lx (Standard, 50%, F1,2, AGC HIGH) 0,003 lx (Standard, 25%, F1,2, AGC HIGH)

Montaggio lente : Montaggio CS

Alimentazione : 24 V CA 50 Hz/60 Hz, 12 V CC (TK-C9510E) 220 V CA - 240 V CA 50 Hz/60 Hz (TK-C9511EG)

Lunghezza del : 1900 mm (TK-C9511EG)
cavo di alimentazione

Consumo corrente: 390 mA (TK-C9510E)
60 mA (TK-C9511EG)

Temperatura : da -10 °C a 50 °C (intervallo di funzionamento) ambiente da 0 °C a 40 °C (consigliato)

Massa :310g (TK-C9510E) 490 g (TK-C9511EG)

Accessori :Istruzioni × 1 CD-ROM × 1

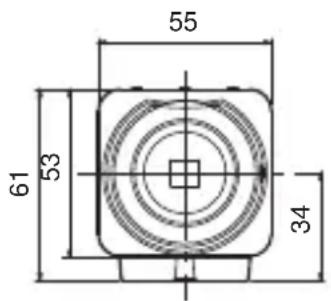

Contorno dimensionale (Unità: mm)

1/4 20UNC 37

• Per consentire i miglioramenti del prodotto, le specifiche e l'aspetto di esta videocamera possono essere soggetti a cambiamenti alla preavviso.

COLOUR VIDEO CAMERA

TK-C9510E

ИНСТРУКЦИР NO 3КСПЛУАTUДИ

TK-C9511EG

BHIMAHNE
BO N36EKAHNE IOBPEKDEHEN 3JEKTPUHECKM
TOKOM NII BO3HNEHOBEHNAIOXAPA HE
IIOBEBPAITE YCTPOINCTBO BO3ENCTBNIIO
BJIAGN

• KaMepy cIeI dyET nOdkJIIOHHTb K IcTOnHnky HAnpJxKeHn 12 B NoCToHHoro Toka nII 24 B nepeMeHHoro Toka. (TK-C9510E toIbko)
• Истонник наразжени 24 B посяного тoka n 12 B
• NOCTОПОНTO TOKA ДOLЖЕн COOTBEТСВОВАТС ЛДУЦМ

• Тpeбованям: Только ИЗОЛПОВАнhoe пптанne. (TK-C9510E Только)

• YcTaHOBka DoJXHa BbINOJIHrTbcr TOnbKO KBaJIncIuPObaHHbIM CepBnCHbIM NepCOHaJOM B COOTBETCTBnC O BCEMN MecTHbIMN npabnamn.

• Пи установке данно порукta сеунет соблюдаь спесиальнюmetод専. Р Всем ВорPORСМ установки, пожалуноста, образадпесьК Св氧м Диелер.
• ΘΤιΚΕΤΚΑ C HΟΜΗΝΑΙνΗΒΙΜΝ XapaΚΤΕρπεικΤΙΚΑΜΝ Ḁλούπιτης ḀλΚαmepe.
  JVC He Hecet HnkaKoI OTBETCTBeHHOCTN 3a BbInLaTy KOMpeHcauN, ecn Bbl ypoHnte KaMepy No npuHne HnpoHOn yCTaHOBKn B pe3yNbTaTe HeBbINOJIHeHn IpeDyCMOTpeHHbIX INHCTpyKcN. BydbTe BnMaTeJIbHbI BO Bpemr yCTaHOBKn.
  Bcnyae KpeHHe HdaHHoro npOyKta K nOTOnky nn CTeHe BbIepeNt MeCTO, IpOuHocTb KOtOpRo ABJAreTCaDOCTaTOUHO, YTO6bl BblApEpxaTb BEc, N O63aTeNbHO yKpeNITe nOTOnk nn CTeHy nepey uCTaHOBkoN.
• Kamepa MoXeT yNaCTb, ecn KpeEnExHbIe BnHTbl 3aTaNHyTbI HENlOTHO. IpoBepbTe, YTO6bl BnHTbl 6blIN 3aTaNHyTbI NIOTHO IN DOJNXHbIM O6pa3OM.
  He yctaHaBnBaIe KaMepy B6n3N OCBeTnteHbIX np6OpOB, Hapmep, npoxekTopoB. B npOTNBHom cnyae BO3MOxHbI c60N B pa6Ote nIN BO3ropaHne.

Функции

Co3daet yctoynboe kaueCTBO n306paXeHnA

• 3ta kamepa nCnoJb3yET 0,5-DIOHMOBYIO I3C-MaTpNcy, KOtopa paCNo3HaET CBeT Pn MNHmAlbHOM OCBeUeHN B 0,025 NIOKc (F1.2, 25%).
  OchauheHa 60JIbIIM DnHAMueckm dnaIa3OHom. KoppeKTIpyeT TeMHbIe n 6JIbIe 6JIaCTn B pe3yJIbTaTe 3HaunTEJIbHO pa3HNuB I B JRPKOCTn Ha o6BeKeTe. Co3JaET YeTKoe n yCTOnuHBoE KaueCTBO N3O6paJxHnA.

3ΦΦeKTHBHa npn CbeMke B cna6o OCBeUeHHbIX MeCTax

Ochaueta ha yHKnnei DAY/NIGHT 124-yaCoBOrHa h6JIouDeHnra, B CBeTHOM peXnme dHem n B cepHo-6eJom HocbIO.
OchauheHa TpexMepHbIM cnpoBbIM CHJxHeHem NOMEx,3HaHTeJIbHO yIyUshaIOUsm KaueCTBO n3o6paXeHn B ycNoBnx Cna6oro OCBeUeHn. Co3daet YETKne I npKne n3o6paXeHn 6e3 nomex.
OchauheHa cyHKnneJ 3JeKtpoHoro yBelenueHna YyBCTBnteNbHOCTN, KoppeKTpyuOseJ rPKoCTb IJIa COzDaHnra YetKnx N3o6paXeHn HooIu IIN B ycNoBnX CJa6oR OcBeUeHn. YpOBeHb YyBCTBnteNbHOCTN MoXET 6blTb NOBbiSeHo B 128 pa3.
