| Tipo di prodotto | Compressore |
| Marca | Metabo |
| Modello | Mega 650270 D |
| Utilizzo previsto | Produzione di aria compressa per utensili professionali |
| Tipo di lubrificazione | Ad olio |
| Regolazione della pressione | Regolatore di pressione integrato |
| Numero di uscite d'aria | 2 (attacco rapido per aria regolata e non regolata) |
| Dispositivo di sicurezza | Valvola di sicurezza |
| Protezione motore | Interruttore di protezione (sui modelli a corrente alternata) |
| Alimentazione elettrica | Rete (230 V / 50 Hz) |
| Manutenzione - Scarico olio | Ogni 500 ore di funzionamento |
| Manutenzione - Pulizia filtro aria | Ogni 50 ore di funzionamento |
| Manutenzione - Sostituzione filtro aria (filtro-regolatore) | Ogni 250 ore di funzionamento |
| Manutenzione - Controllo cinghia trapezoidale | Ogni 500 ore di funzionamento |
| Stoccaggio | Al riparo dal gelo e dall'umidità |
| Trasporto | Maniglia di trasporto integrata |
| Riparazioni | Rivolgersi a un tecnico qualificato o al servizio Metabo |
| Ricambi | Disponibili su www.metabo.com |
| Conformità | CE, dichiarazione di conformità inclusa |
| Tipo di motore | Monofase o trifase a seconda della versione |
| Pressione di esercizio | Regolabile tramite regolatore (consultare la targhetta dati per la pressione max.) |
| Temperatura di esercizio | Min. 5°C, max. 40°C (stima) |
Domande frequenti - Mega 650270 D METABO
Domande degli utenti su Mega 650270 D METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Compressore in formato PDF gratuitamente! Trova il tuo manuale Mega 650270 D - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Mega 650270 D del marchio METABO.
MANUALE UTENTE Mega 650270 D METABO
it Istruzioni per l'uso originali 21
es Manual original 25

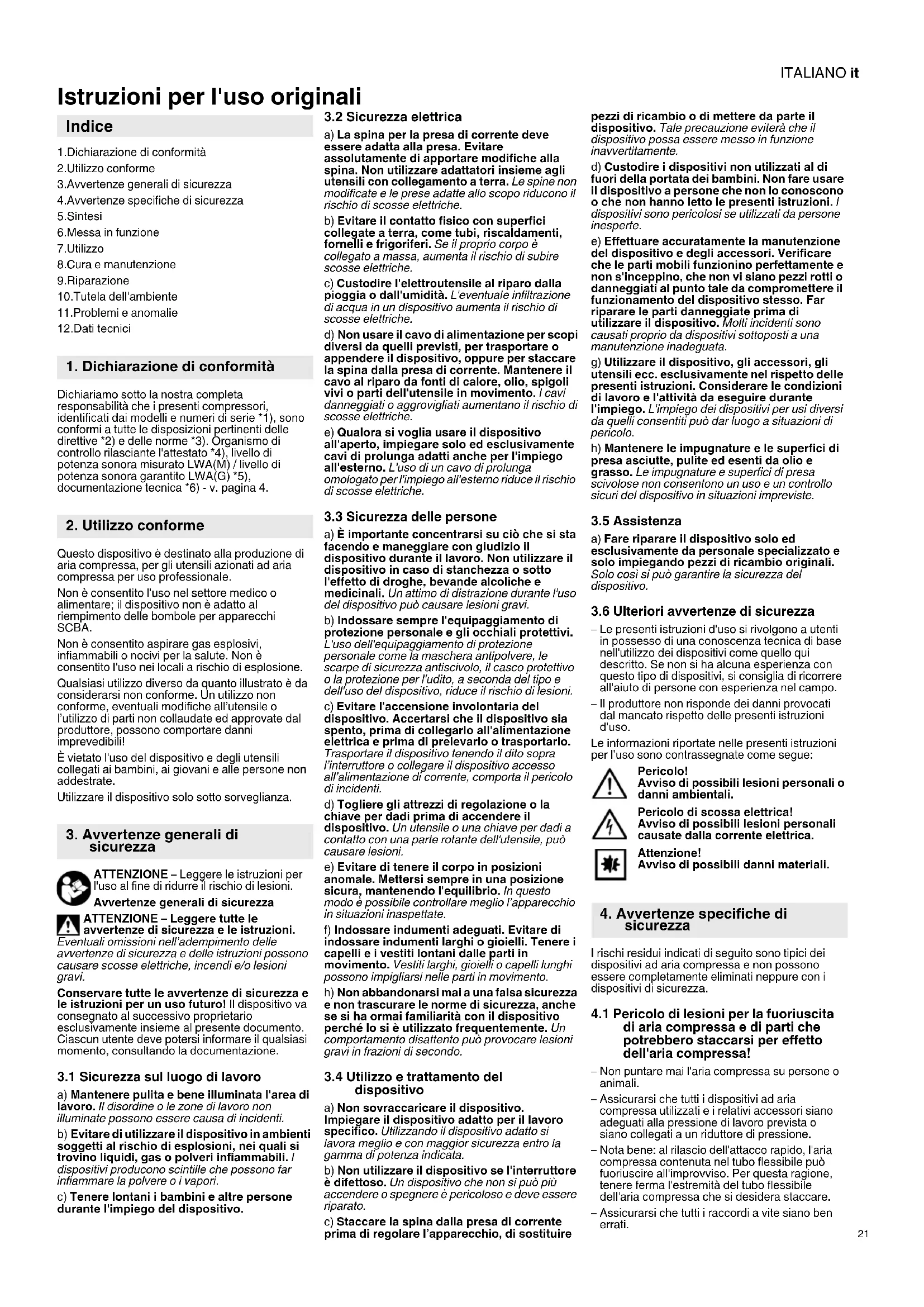

Istruzioni per l'uso originali
Indices
1.Dichiarazione di conformità
2. Utilizzo conforme
3.Avvertenze generali di sicurezza
4.Avertenze specifiche sicurezza
5. Sintesi
6.Messa in funzione
7. Utilizzo
8.Cura e manutenzione
9.Riparazione
10.Tutela dell'ambiente
11.Probleme anomalie
12.Dati tecnici
1. Dichiarazione di conformità
Dichiariamo molto la nostra completa responsabilità che i presenti compressori, identificati dai modelli e numeri di series 1 ), sono conformi a tutte le dispositionsi pertinenti delle direttive 2 e delle norme 3 . Organismo di controllo rilasciente l'attestato 4 , livello di potenza sonora misurato LWA(M) / livello di potenza sonora garantito LWA(G) 5 , documentazione tecnia 6 - v. pagna 4.
2. Utilizzo conforme
Questo dispositorio è destinato alla produzione di aria compressa, per gli utensili azionati ad aria compressa per uso professionale.
Non è consentito l'uso nel settore medico o alimentare; il dispositivo non è adatto al riempimento delle bombole per apparecchi SCBA.
Non è consentito aspirare gas esplosivi, infiammabili o nocivi per la salute. Non è consentito l'uso nei locali a rischio di esplosione.
Qualsiasi utilizzo diverso da quanto illustrato è da considerarsi non conforme. Un utilizzo non conforme, eventuali modifiche all'utensile o l'utilizzo di parti non collaudate ed APPROVA del produttore, possono comprare danni imprevedibili!
É vietato l'uso del dispositivo e degli utensili collegati ai bambini, ai giovani e alle persone non addestrate.
Utilizzare il dispositivo solo sotto sorveglianza.
3. Avvertenze generali di sicurezza
ATTENZIONE - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.
Avvertenze generali di sicurezza
ITTENZIONE - Leggere tutte les vertenze di sicurezza e le istri
Eventuali omissionsi nell'adempimento delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro! Il dispositivo va consegnato al successivo propietario escludamente insieme al presente documento. Ciacun utente deve potersi informare il qualsiastimento, consultando la documentazione.
3.1 Sicurezza sul luogo di lavoro
a) Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o le zone di lavoro non illuminate sono essere causa di incidenti.
b) Evitare di utilizzare il dispositivo in ambienti soggetti al rischio di esplizioni, nei quali si trovino liquidi, gas o polveri infiammabili. I dispositivi producono scintille che posso far infiammare la polvere o i vapori.
c) Tenere lontani i bambini e altre persone durante l'impiego del dispositivo.
3.2 Sicurezza elettrica
a) La spina per la presa di corrente deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insiemeagli utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Se il proprio corpo è collegato a massa, aumento il rischio di subire scosse elettriche.
c) Custodire l'elettROUTensile al riparo alla pioggia o dall'umidita. L'eventuale infiltrazione di aqua in un dispositivo augmente il rischio di scosse elettriche.
d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere il dispositivo, oppure per staccare la spina alla presa di corrente. Mantenere il cavo al riparo da fonti di calore, olio, spigoli vivi o parti dell'utensile in movimento. I cavi danneggiati o aggravativi augmentano il rischio di scosse elettriche.
e) Qualora si voglia usare il dispositorio all'aperto, impiegare solo ed esclusivamente cavi di prolunga adattianche per l'impiogo all'esterno. L'uso di un cavo di prolunga omologato per l'impiogo all'esterno riduce il rischio di scosse elettriche.
3.3 Sicurezza delle persone
a) É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio il dispositivo durante il lavoro. Non utilizzare il dispositivo in caso di stanchezza o sostil'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso del dispositivo può causare lesioni gravi.
b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. L'uso dell'equipaggiamento di protezione personale come la maschera antipolvere, le scarpe di sicurezza antiscivolo, il casco protettivo o la protezione per l'uditto, a seconda del tipo e dell'uso del dispositivo, riduce il rischio di lesioni.
c) Evitare l'accensione involontaria del dispositivo. Accertarsi che il dispositivo sia spento, prima di collegarlo all'alimentazione elettrica e prima di prelevarlo o trasportarlo. Trasportare il dispositivo tenendo il dito sopra l'interrottatore o collegare il dispositivo accesso all'alimentazione di corrente, comaporta il pericolo di incidenti.
d) Togliere gli attrezzi di regolazione o la chiave per dadi prima di accendere il disposativo. Un utensile o una chiave per dadi a contatto con una parte rotante dell'utensile, vucase lesioni.
e) Evitare di tenere il corpo in positioni anomale. Mettersi sempre in una posizione sicura, mantenendo l'equilibrio. In questo modo è possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare indumente adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere i capelli e i vestiti lontani delle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
h) Non abbandonarsi mai a una falsa sicurezza e non trascurare le norme di sicurezza,anche se hi ormai familarità con il disposito perché lo si è utilizzato frequentemente. Un comportamento disattento cui provocare lesioni gravi in frazioni di secondo.
3.4 Utilizzo e trattamento del disposativo
a) Non sovraccaricare il dispositivo. Impiegare il dispositivo adatto per il lavoro specifico. Utilizzando il dispositivo adatto si lavora meglio e con maggior sicurezza entro la gamma di potenza indicata.
b) Non utilizzato il dispositorio se l'interruttore è difettoso. Un dispositivo che non si può accendere o spegnere è pericoloso è delve essere riparato.
c) Staccare la spina alla presa di corrente prima di regolare l'appareccchio, di sostituire
pezzi di ricambio o di mettere da parte il dispositivo. Tale precauzione eviterà che il dispositivo possa essere messo in funzione inavvertitamente.
d) Custodire i dispositivi non utilizzati al di fuori della portata dei bambini. Non fare useare il dispositivo a persone che non lo conoscono o che non hanno letto le presenti istruzioni. I dispositivi sono pericolosi se utilizzati da persone inesperte.
e) Effettuare accuratamente la manutenzione del dispositivo e degli accessori. Verificare che le parti mobili funzionino perfettamente e non s'inceppino, che non vi siano pezzi rotti o danneggiati al punto tale da compensatore il funzionamento del dispositivo stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati proprio da dispositivi sottomosti a una manutenzione inadequata.
g) Utilizzare il dispositivo, gli accessori, gli utensili ecc. escludamente nel rispetto delle presenti istruzioni. Considerare le condizioni di lavoro e l'attività da eseguire durante l'impiego. L'impiego dei dispositivi per usi diversi da quelli consentiti cui dar luogo a situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa ascutiTE, pulite ed esenti da olio e grasso. Le impugnature e superfici di presa scivolose non consentono un uso e un controllo sicuri del dispositivo in situazioni impreviste.
3.5 Assistenza
a) Fare riparare il dispositorio solo ed escludamente da personale specializzato e solo impiegando pezioni di ricambio originali. Solo.si si più garantire la sicurezza del dispositorio.
3.6 Ulteriori avventenze di sicurezza
- Le presenti istruzioni d'uso si rivolgono a utenti in possesso di una conoscenza tecnica di base nell'utilizzo dei dispositivi come quello qui descritto. Se non si ha alcuna esperienza con questo tipo di dispositivi, si consiglia di ricorrere all'auto di persona con esperienza nel Campo.
- Il produttore non risponde dei danni provocati dal mancato rispetto delle presenti istruzioni d'uso.
Le informazioni riportate nelle presenti istruzioni per l'uso sono contrassegnate come segue:
Pericolo!
Avviso di possibili lesioni personali o danni ambientali.
Pericolo di scossa elettrica!
Avviso di possibili lesioni personali
causate alla corrente elettrica.
Attenzione!
Avviso di possibili danni materiali.
4. Avvertenze specifiche di sicurezza
I rischi residui indicati di seguito sono tipici dei dispositivi ad aria compressa e non possono essere completamente eliminati neppure con i dispositivi di sicurezza.
4.1 Pericolo di lesions per la fuoriuscita di aria compressa e di parti che potrebbero staccarsi per effetto dell'aria compressa!
Non puntare mai l'aria compressa su persono o animali.
- Assicurarsi che tutti i dispositivi ad aria compressa utilizzati e i relativi accessori siano adeguati alla pressione di lavoro prevista o siano collegati a un riduttore di pressione.
- Nota bene: al rilascio dell'attacco rapido, l'aria compressa contenta nel tubo flessibile più fuoriuscire all'improvviso. Per esta ragione, tenere ferma l'estremità del tubo flessibile dell'aria compressa che si desidera staccare.
- Assicurarsi che tutti i raccordi a vite siano ben errati.
ITALIANOit
Non riparare personalmente l'apparecchio! Solo il personale technique cui riparare i compressori, i serbatoi a pressione e i dispositivi ad aria compressa.
4.2 Pericolo di aria compressa contente olio!
- Utilizzare aria compressa contente olio, esquisvamente per gli utensili ad aria compressa appositamente predisistosti.
Non utilizzato un tubo flessibile per aria compressa contente olio con utensili ad aria compressa non predisposti per l'uso di aria compressa contente olio.
Non gonfiare con aria compressa contente olio le gomme delle autovetture o altro. - Con i filtri adeguati è possibile eliminare le particelle d'olio dall'aria compressa. Questo consente di utilizzare un compressore lubrificato adolioanche pergli utensili ad aria compressa che richiedono aria priva diolio.
4.3 Pericolo di ustione sulle superfici delle parti a contatto con l'aria compressa!
-Far raffreddare il dispositosivo prima degli interventi di manutenzione.
4.4 Pericolo di lesions e di schiacciamento per effetto delle parti mobili!
Non mettere in funzione il dispositorio se non sono montati i sistemi di protezione previsti.
- Ricordare che il dispositivo si accende automaticamente al raggiungimento della pressione minima! - Prima di qualsiasi intervento di manutenzione, accertarsi che l'utensile sia scollegato alla rete elettrica.
- Al momento dell'accensione (ad esempio in seguito ad interventi di manutenzione), accertarsi che non siano rimasti attrezzi di montaggio o parti sciolte all'interno del dispositorio.
4.5 Pericolo causato da protezione personale insufficiente!
- Indossare le protezioni acustiche.
- Indossare gli occhiali protettivi.
- Indossare una maschera respiratoria durante i lavori che generano polvere, gas, nebbia o vapori nocivi.
- Indossare indumenti da lavoro adeguati.
- Indossare calzature antiscivolo.
4.6 Pericolo causato da eventuali difetti del dispositorio!
- Effettuare la manutenzione dell'elettrotensile e dei relativi accessori con la massima cura. Atteneri scrupolosamente alle istruzioni per la manutenzione.
- Controllare sempre l'integrità del dispositorio prima del funzionamento: Prima di continuare ad utilizzare l'apparecchio, occorre ispezionare accuratamente i dispositivi di sicurezza o i componenti leggermente danneggiati, al fine di verificarne l'integrità e il corretto funzionamento. Un appearecchio danneggiato potra essere riutilizzato soltanto dopo che è stato riparato a regola d'arte.
- Verificare che le parti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e adempiere a tutti i requisiti necessari per garantire il correto funzionamento dell'elettroutensile.
- I dispositivi di protezione o i componenti eventualmente danneggiati devono essere adegatamente riparati o sostulti da un'officina specializzata e riconosciuta.
4.7 Ulteriori avvertenze di sicurezza
-Osservare in particolare leindicazioni specifiche di sicurezza continue nei varicapitoli.
- Attenersi ad eventuali prescrizioni delle associazioni di categoria o di protezione antinfortunistica, relative all'utilizzo di compressori e utensili ad aria compressa.
Osservare le prescrizioni relative all'uso di impianti soggetti all'obbligo di sorveglianza.
- Durante l'uso e lo stoccaggio del dispositovo, tenere conte del fatto che la fuoriuscita di condensa e di altri mezzi d'esercizio cui inquinare l'area circostante e nuocere all'ambiente.
- Tenere in debita considerazione gli effetti dell'ambiente circostante.
4.8 Simboli sul dispositorio (secondo il modello)
Leggere le istruzioni per l'uso.
Avviso di pericolodi lesioni personali in seguito al contatto con parti roventi.
Indossare gli occhiali protettivi.
Indossare le protezioni acustiche.
Avviso di pericolo di avvio automatico.
Avviso di pericolò per tensione elettrica.
Livello di potenza sonora garantito.
Attenzione al senso di rotazione.
4.9 Dispositivi di sicurezza
Valvola di sicurezza
La valvola di sicurezza (4) a molla si innesca se viene superata la massima pressione consentita.
5. Sintesi
Vedere pagina 2.
1 Compressore
2 Serbatoio a pressione
3 Scarico condensa
4 Valyoladisicurezz
5 Manometro pressione di regolazione
6 Regolatore di pressione
7 Manometro pressione caldaia
8 Interru ttoRE ON/OFF
9 Filtró dell'aria/scatola del filtró dell'aria
10 Tappo a vite dell'olio
11 Tubo di livello dell'olio
12 Vite di scarico dell'olio
13 Attacco aria compressa (attacco rapito, non premontato), aria compressa non regolata
14 Griglia di protezione per cinghia trapezoidale
15 Maniglia di trasporto
16 Riduttore di pressione del filtrato
17 Attacco per aria compressa (attacco rapido), aria compressa regolata, filtrata, esente da olio
18 Salvamotore *
secondo il modello e l'equipaggiamento
6. Messa in funzione
6.1 Assemblaggio (secondo il modello)
- Montare le ruote come illustrato (figura A, pagina 3).
- Montare il raccordo dell'aria compressa (13) come illustrato (figura B, pagina 3).
6.2 Controllo dello scarico della condensa
Assicurarsi che lo scarico della condensa (3) si chiuso.
6.3 Controllo del livello dell'olio
Controllare il livello dell'olio del compressore sul tubo di livello (11). Se necessario, rabboccare olio fina a meta del tubo di livello (11). Per la
qualità dell'olio, consultare il capitolo 12. Dati tecnici.
- Svitare il tappo a vite dell'olio (10).
- Versare olio fino a metà del tubo di livello (11) o fino alla tacca.
- Riapplicare il tappo a vite dell'olio (10).
6.4 Installazione
Il luogo d'installazione del dispositorio deve soddisfare i seguenti requisiti:
- essere asciutto e protetto dal gelo;
- aver un sottofonda stabile, orizzontale e piano.
Pericolo!
Un'installazione errata cui cause incidenti gravi.
- Fissare il dispositivo in modo che non possa spostarsi sulle ruote, ribaltarsi o scivolare.
- I dispositivi di sicurezza e gli organi di lavoro devono essere sempre facilemente accessibili.
Non posare il dispositivo sul fianco. Puro fuoriuscire dell'olio!
6.5 Trasporto
Non posare il disposittivo sul fianco. Puo fuoriuscire dell'olio!
Non tentare di spostare il dispositivo tirandolo per il tubo o per il cavo di alimentazione. Per il trasporto utilizzare l'apposita maniglia (15).
7. Utilizzo
7.1 Allacciamento alla rete
Pericolo! Tensione elettrica.
Utilizzare l'utensile elettrico solamente in un ambiente asciutto.
Collegare l'apparecchio escludamente a una fonte di corrente elettrica con le seguenti caratteristiche: Le prese devono essere installate secondo le prescrizioni, collegate a terra e controllate; la protezione deve essere conforme ai dati tecnici.
Posare il cavo di alimentazione in modo tale che non sia causa di disturbo e non possa essere danneggiato durante il lavoro.
Verificare agli volta che il dispositivo sia spento, prima di collegare il connettore alla presa.
Proteggere il cavo di alimentazione dal calorie, dai liquidi aggressivi e dagli spigoli vivi.
Utilizzare solo prolonghe con un diametro adeguato (capitolo 12. Dati tecnici).
Utilizzare prolonghe per esterni. Per gli esterni, utilizzare soltanto cavi prolunga omologati edebitamente contrassegnati.
Non spegnere il compressore scollegando il cav di alimentazione, ma utilizzare l'interruttore ON/ OFF.
Applicare sempre a monte un interrottore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA.
Nel modello a corrente trifase: allare il senso di rotazione!
Secondo la fase, è possibile che il motore giri nel senso errato. Questo può causare danni al disposativo. Per questa ragione, verificare il senso di rotazione dopo agli nuovo collegamento. La puleggia del compressore deve girire nella direzione individata da la freccia (sulla griglia di protezione della cinghia trapezoidale (14)).
Se la direzione è errata, occorre invertire le fasi della spina di alimentazione.
- Estrarre la spina di alimentazione alla presa.
- Con un cacciavite, invertire le fasi come illustrato (figura C, pagina 3): spingere leggermente l'interruttore con un cacciavite e girarlo di 180^ .
7.2 Produzione di aria compressa
- Accendere il dispositivo con l'interruttore ON/OFF (8) e attendere il raggiungimento della
massima pressione della caldaia (il compressore si disattiva). La pressione della caldaiaiene visualizzata sull'apposto manometro (7).
Attenzione!
La pressione di regolazione impostata non può essere più elevata della massima pressione d'exercizio degli utensili ad aria compressa collegati!
- Impostare la pressione di regolazione sul regolatore di pressione (6). La pressione di regolazione attualeiene visualizzata sull'apposto manometro (5).
-
Collegare il tubo flessibile dell'aria compressa al relativo attacco:
-
Attacco per aria compressa (13) non regolata, non filtrata
-
Attacco per aria compressa (17) regolata, filtrata, esente da olio
-
Collegare l'utensile ad aria compressa. Ora si cui dovrare con l'utensile ad aria compressa.
- Spagnere il dispositovo se non si prevede di continuare a utilizzarlo a breve. Quindi, staccare la spina di alimentazione.
- Scaricare quotidianamente la condensa del serbatoio a pressione dello scarico della condensa (3).
8. Cura e manutenzione
Pericolo!
Prima di qualsiasi intervento sul dispositorio:
Specnere il dispositivo. Estrarre la spina di alimentazione della presa. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati.
Far raffreddare il dispositivo e tutti gli utensili ad aria compressa e gli accessori utilizzati.
Dopo agli intervento sul dispositivo:
Riappicare tutti i dispositivi di sicurezza e controllare il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il dispositivo o al suo interno.
Gli interventi di manutenzione o riparazione più complessi di quelli descritti nel presente capitolo sono riservati ai tecnici specializzati.
8.1 Informazioni importanti
Le operazioni di manutenzione e controllo devono essere programmate ed eseguite seconde le prescrizioni, in base all'installazione e al funzionamento del dispositivo.
Le autorità di controllo hanno il diritto di consultare la documentazione originale.
8.2 Manutenzione ordinaria
Attenzione!
Sul nuovo compressore (1) verificare le coppie di serraggio delle viti a testa cilindrica (capitolo 12. Dati tecnici) dopo le prime 50 e 250 ore d'esercizio.
Prima di anni inizio lavori
- Controllare l'integrità dei tubi flessibili dell'aria compressa e sostituire all'occorrezza.
- Verificare che i raccordi filetti siano saldamente in sede e, all'occorrenza, riserrarli.
- Controllare l'integrità dei cavi di collegamento e, se necessario, fari sostituire da un technician elettricista.
Ogni giorno
- Scaricare la condensa del serbatoio a pressione dall'apposto scarico (3).
Ogni 50 ore d'esercizio
- Pulire il filtro dell'aria (9) (figura E, pagina 3).
- Controllare il livello dell'olio del compressore sul tubo di livello (11) e rabboccare all'occurrezza. (Vedere il capitolo 6.)
-Scaricare la condensa dal riduttore di pressione delchio (16).
Ogni 250 ore d'esercizio
- Pulire il filtro dell'aria (9) oppure sostituirlo (figura E, pagina 3).
Pulire o sostituire il filtro dell'aria nel riduttore di pressione del filtro. (Figura D, pagina 3).
Ogni 500 ore d'esercizio
- Scaricare completeness l'olio alla vite di scarico (12) e sostituirlo con olio nuovo. (Vedere il capitolo 6.)
- Controllare la cinghia trapezoidale (figura F, pagnia 3): Svitare la griglia di protezione della cinghia trapezoidale (14). Controllare la cinghia trapezoidale e, se necessario, regolare la tensione o sostiturla. Per regolare la tensione della cinghia, svitare le quattro viti alla base del motore e spostare il motore. Serrare nuovamente le viti alla base del motore. Rimontare la griglia di protezione della cinghia trapezoidale (14).
Dopo 1000 ore d'esercizio
- Affidare l'ispezione a un'officina specializzata.
Questo prolonga notevolmente la durata del compressore.
8.3 Conservazione del disposativo
- Spagnere il dispositiivo e scollegarlo dall'alimentazione elettrica.
- Depressurizzare tutti i serbatoi a pressione e gli utensili ad aria compressa collegati.
- Scaricare la condensa del serbatoio a pressione dall'apposto scarico (3).
- Conservare il dispositivo in modo che non possa essere messo in funzione da persone non autorizzate.
- Non posare il dispositivo sul fianco. Puo fuoriuscire dell'olio!
Attenzione!
Non conservare l'utensileenza protezione all'aperto o in ambienti umidi.
Per il rischio di gelo
Attenzione!
Il gelo (< 5^) causa danni irreparabili all'apparecchio e agli accessori, poiché essi contengono costamente acqua! In caso di pericolo di gelo, smontare il dispositivo e gli accessori e conservi al riparo dal gelo.
9. Riparazione
Pericolo!
Le riparazioni di questi dispositivi sono riservate esclusivamente ai tecnici elettriciisti specializzati!
Nel caso di utensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il site www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.
10. Tutela dell'ambiente
Pericolo!
La condensa del serbatoio a pressione contiene residui d'olio e/o impurità dannose per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di raccolta specializzati!
Pericolo!
La condensa del riduttore di pressione del filtro contiene residui d'olio e/o impurità dannose per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di raccolta specializzati!
Pericolo!
Smaltire l'olio esausto del compressore nel rispetto dell'ambiente, presso i centri di raccolta specializzat!
Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di machine fuori servizio, imballaggi e accessori.
Solo per i Paesi UE: Non gettare i dispositivi nei rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili usati devono essere smaltiti separatamente e sottosposti ad unsystema di riciclaggio eco-compatible.
11. Probleme anomalyie
Pericolo!
Prima di qualsiasi intervento sul dispositosivo: Spagnere il dispositosivo. Estrare la spina di alimentazione della presa. Attendere l'arresto del dispositosivo. Assicurarsi che il dispositosivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati. Far raffreddare il dispositosivo e tutti gli utensili ad aria compressa e gli accessori utilizzati.
Gli interventi non trattati nel presente capitolo sono riservati ai tecnici elettricisti o al centro di assistenza del paese di utilizzo del dispositorio.
Dopo agli'intervento sul dispositivo:
Riappicare tutti i dispositivi di sicurezza e contrallare il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il disposativo o al suo interno.
Il compressore non si avvia:
Tensione di rete assente.
-Controllare cavo, connettore, presa fusibile.
Tensione di rete troppo Bassa.
- Utilizzare solo prolonghe con un diametro adequato (capitolo 12. Dati tecnici). Se il dispositivo è freddo: evitare la prolunga. Se il dispositivo è freddo: depressurizzare il serbatoio a pressione.
- Il compressore è stato disattivato mediante estrazione della spina di alimentazione, nella era in funzione.
- Spagnere il compressore mediente l'interruttore ON/OFF (8) e riaccenderlo.
- Ruriscaldamento del motore, ad esempio per raffreddamento insufficiente (alette di raffreddamento coperte).
- Disattivare il compressore con l'interruttore ON/OFF (8).
Rimuovere la causa del surriscaldamento. Far raffreddare per circa dieci minuti.
-Solo per la versione con motore trifase: controllare l'interruttore salvamotore (18), eventually preme per resettarlo. Figura J, pagina 3.
Riaccendere il compressore con l'interruttore ON/OFF (8).
Il compressore funzionaenza generare pressione sufficiente.
-
Mancata tenuta dello scarico della condensa.
-
Assicurarsi che lo scarico della condensa (3) sua chiuso.
-
Controllare la guarnizione della vite di scarico e sostituirla all'occoronza.
-
Mancata tenuta della valvola di non ritorno.
- Far revisionare la valvola di non ritorno presso un'officina specializzata.
L'utensile ad aria compressa non riceve pressione sufficiente.
- Regolatore di pressione non sufficientamente aperto.
- Apriere ulteriormente il regolatore di pressione (6).
- Mancata tenuta del tubo flessibile di raccordo tra compressore e utensile ad aria compressa.
- Controllare il tubo di raccordo e sostuire le parti eventualmente danneggiate.
12. Dati tecnici
Spiegazioni relative ai dati riportati a pagina 3.
ITALIANOit
Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo Tecnologico.
A=potenza di aspirazione
F=potenza di riempim
L_eff = quantità effettiva fornita con 180% di max. pressione
| p = m a x . V = v o l u a = n u m e |
z=Numero di cilindri
Nm = coppià di serraggio delle viti a testa cilindrica
n0 =max.regime
P1 =assorbimento di potenza nominale
U = tensione di collegamento
=corrente nominale
F =p r o
IP =tipodi protezione
G =max. lunghezza totale e diametro delle prolunghe
A=dimensioni(LxPxH)
Tmax =max. temperatura di stoccaggio/di esercizio
Tmin =min. temperatura di stoccaggio/di esercizio **
Olio =quantità e qualità dell'olio per il cambio d'olio (secondo il modello)
m =peso
^* = la durata di alcuni componenti, come la guarnizione della valvola di non ritorno, si riduce notevolmente, se il compressore viene fatto funzioniare a temperature elevate (uguali o maggiori della max. temperatura di stoccaggio/di esercizio).
** = se le temperature scendono sotto la temperatura minima di stoccaggio/di esercizio, esiste il pericolò di gelo della condensa nel serbatoio a pressione.
I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).
Valori di emissione
Tali valori consentono di stimare le emissioni del dispositivo e di raffrontarie con altri dispositivi. In base alle condizioni d'impio,allo stato del dispositivo o degli utensili accessori, il carico effettivo cui risultare superiore o inferiore. Ai fini da una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza ondee per l'utilizzatore, ad es. di carattere organizzato.
Livello sonoro classe A tipico:
Lpa =livello di pressione acustica
LWA =livello di potenza acustica
LWA(M) = livello di emissione sonora misurato secondo 2000/14/CE
LWA(G) = livello di emissione sonora garantito secondo 2000/14/CE
KA, KWA=incertezza
Indossare le protezioni acustiche!

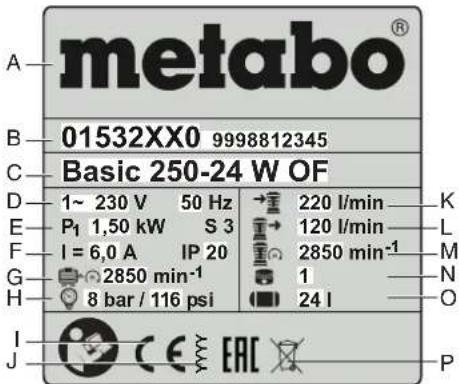

Indicazioni sulla targhetto identificativa:
A Produtlore
B Codice articolo, numero di versione e numero di seri
C Denominazione dell'utensile
D Tensione di collegamento/frequenza
E Assorbimento nominale di potenza
F Corrente nominale/tipo di protezione
G Max. regime
H Max. pressione
1 Marchio CE - quello dispositivo è conforme alle direttive UE secondo la dichiarazione di conformità
J Anno di fabbricazione
K Potenza di aspirazione
L Potenza di riempimento
M Regime compressore
N Numero di cilindri
O Vglume caldaia
P Simbolo smaltimento (capitolo 10.)
| i | o | n | e | m | i | n | . |
Manual original
Índice
Pelicro! Corrente electrica.
Instale laquina unicamente en ambientes secos.
P1 =nimellisottoteho
U =liitantajannite
I =nimellisvirta
F =vah.sulake
IP =sujoausluokka
