MANUALE UTENTE PS501AC Vonroc

Numero modell PS501AC
Tensione di alimentazione 230-240V~
Frequenza di alimentazione 50 Hz
Potenza assorbita 130 W
Velocità a vuoto 14.000/min
Diametro della mola 150x150x100 mm
Peso 0,68 kg
Livello di pressione sonora LPA	76+3 dB(A)
Livello di potenza sonora LWA	87+3 dB(A)
Vibrazione	3,017+1,5 m/s2

Note: per levigare superfici greze o irregulari usare carta abrasiva a grana grossa. Per rimuovere i graffi residui prodotti alla carta abrasiva a grana grossa utilizzare una carta abrasiva a grana media. Per la finitura delle superfici usare carta abrasiva a grana fine.

4. FUNCIONAMENTO

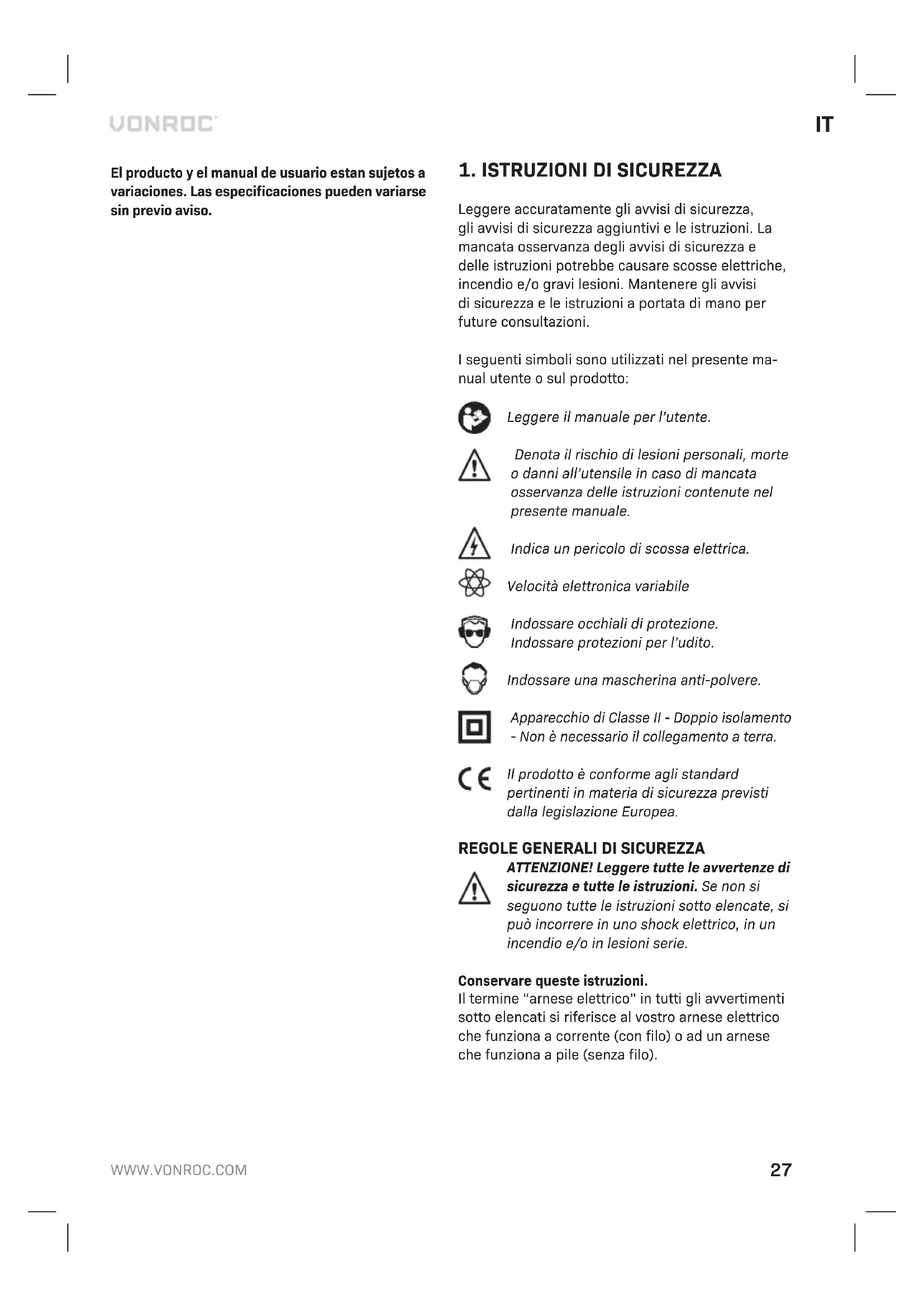

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiantivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consulazioni.

I seguito simboli sono utilizzati nel presente manua.
nual utente o sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni continue nel presente manuale.

Indica un pericolo di scossa elettrica.

Velocità elettronica variabile

Indossare occhiali di protezione. Indossare protezioni per l'edito.

Indossare una mascherina anti-polvere.

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea.

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni tanto elencate, si cui incorrere in uno shock elettrico, in un incendio e/o in lesioni serie.

Conservare queste istruzioni.

Il termine "arnese elettrico" in tutti gli avvertimenti除去 elencati si riferisce al vosto arnese elettrico che funzione a corrente (con filo) o ad un arnese che funzione a pile (senza filo).

1) Area di lavoro
a) Mantenere l'area di lavoro pulita e ben illuminata.
Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmossere esplo-sive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre personne quando si accende l'arnese elettrico. Le disturazioni possono farvi perdere ilCONTROL.

2)Sicurezzaelettrica

a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente riduranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vosto corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetrà nell'arnese elettrico aumento è il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare alla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati augmentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolonga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurra il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elettrotensile in ambiente umido, usare una rete di alimentazione protetta da un interrottore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3)Sicurezzapersonale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico除去 si è stanco o tutto l'effetto di droghe, alcohol o medicinali. Un momento di disattenzione除去 si accendono arnesi elettrici cui poto causare delle gravi lesioni personali.
b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi.

Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali.

c) Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sua spento prima di collegarsi.
Trasportare elettroutensili tenendo il dito sull'interruttore di accensione o dare corrente ad elettroutensili con l'interruttore acceso cui do rere luogo a incidenti.
d) Rimuoveregni chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico cui provocare lesioni personali.
e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliorè dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e quanti delle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.
g) Se vengono forniti disposivi per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi disposivi cui ridurre i rischi correlati alla polvere.

4) Uso e manutenzione dell'arnese elettrico

a) Non forzare l'arnese elettrico. Usare l'arnese elettrico corretto per il vostro impiego. L'arnese elettrico corretto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non cui què sere controllato con l'interruttore è pericoloso e delve essere riparato.
c) Scollegare la spina dalla sorgente di elettricità prima di fare qualsiasi regolazione, cancellare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentalmente.
d) Conservare gli arnesi elettrici inattivi fuori alla portata dei bambini e non permettere a persona che non hanno CONFIDenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non

allineamento o l'attacco di parti mobili, la rottura di parti ed agli altre condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.

f) Mantenere gli arnesi da taglio affiliati e puliti. è meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affiliate e questi sono anche più facile da controlling.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quella pensate potrebbe causare situazioni pericolose.

5) Uso e manutenzione dell'utensile a batteria
a) Ricaricare l'apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizes un caricabatterie di diverso tipo potrebbero verificarsi incendi.
b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L'uso di pacchi batterie di diverso tipo augmenta il rischio di infortunio o incendio.
c) Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monetete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebberoMETTERE in collegamento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate.
d) In condizioni di uso scorretto, la batteria potrebbe emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido alla contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni o usioni.

6)Riparazione

a) L'assistenza per l'eletttroutensile deve essere prestata da un technician qualificato che utilizzi soltanto ricambi originali. In quello modo viene garantita la sicurezza dell'eletttroutensile.

ISTRUZIONI DI SICUREZZA AGGIUNTIVE

Non utilizzare fogli di carta abrasiva troppo grande, ma scegliere il formato attenendosi alle specifiche del cliente. I fogli di carta abrasive che sporgono dal platorello possono provocare lesioni alle persone及其他 che bloccarsi e lacerarsi o causare un contraccolpo della macchina.
Non è consigliato rimuovere con la levigatrice la vernice al piombo. La vernice contente piombo delve essere rimossa esclusivamente da personale specializzato.
Non lavorare su materiali che rilasciano sostan ze pericolose (come, ad esempio, l'amiente). Se esiste la probabilità che venga generate polvere pericolosa combustibile o esplosiva, adottare le dovute precauzioni. Indossare una maschera antipolvere. Utilizzare un sistema di aspirazione delle polveri.
Nonutilizzare lamacchina per levigare pezzi in magnesio.
- Indossare occhiali di sicurezza. Indossare protezioni per l'udito. Se necessario, utilizzato altri dispositivi di protezione, quali quanti, scarpe antinfortunistiche, ecc.
- Tenere la levigatrice delle superfici di presa isolate, laddove l'accessorio possa entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione. Se l'accessorio dovesse toccare un filo elettrico sotto tensioneanche le parti metalliche esposte della macchina possono diventarlo. Rischio di scossa elettrica.
- Prestare molta attenzione nel levigare superficiervniciate.
- Prima dell'uso rimuovere tutti i chiodi e gli和其他 oggetti di metallo dal pezzo da levigare.
- Assicurarsi che il pezzo da levigare sia correttamente sostenegro o fissato.
- Usare esclusivamente carta abrasiva adatta per l'impiego con questa macchina.
- Usare esclusivamente carta abrasiva delle dimensioni corrette. Assicurarsi che la carta abrasiva sia fissata correttamente.
- Prima di ciascun utilizzo controllare la carta abrasiva.
Non usare carta abrasiva usurata per via dell'uso prolongato.
Non appoggiare mai la macchina su un ravolo o un banco da lavoro prima di averla spenta.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta delle caratteristiche.

• Non utilizzato l'elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.
  Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori di sezione minima di 1.5mm^2 .Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completeness il cavo.

2. INFORMAZIONI RELATIVE ALL'ELETTROUTENSILE

Uso previsto

La macchina è progettata per la levigatura di legno, plastica e metallo. Questa macchina è adatta solamente per la levigatura a secco. Questa macchina non è adatta per lavorare su oggetti contenti amianto. Un uso scorretto può danneggiare l'utensile.

DATI TECNICI

Numero modello PS501AC
Tensione di alimentazione 230-	240V~
Frequenza di alimentazione 50 Hz
Potenza assorbita 130 W
Velocità a vuoto 14.000/min
Diametro della mola 150x150x100 mm
Peso	0,68 kg
Livello di pressione sonora \(L_{PA}\)	76+3 dB(A)
Livello di potenza sonora \(L_{WA}\)	87+3 dB(A)
Vibrazione	3,017+1,5 m/s2

Indossare protezioni per l'udito.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicate sul retro di quello manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello valore più essere utilizzato per mettere a frontono un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate:

• se siutilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scares condizioni, il livllo di esposizione potrebbe aumentare notevolmente;
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione.

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relative accessori,mantenendo le mani calde e organizzando i metodi di lavoro.

DESCRIZIONE

I numero che compaiano nel testo si riferisce con gli schemi riportati a pagine 2

1. Interruttore di avvio/arresto
   2.Impugnatura
   3.Contenitoreraccoglipolvere
   4.Platorello
   5.Cartaabrasiva
   6.Slot

3. MONTAGGIO

Prima del montaggio, spegnere sempre l'eeltroutensile e disconnettere la spina di alimentazione alla rete elettrica.

Collegare il contentitore raccoglipolvere (Fig. B)

Si raccomanda vivamente di utilizzato la macchina con il contentitore raccoglipolvere (3), al fine di assicurare una ragcolta delle polveri ottimale.

• Far scorrere lo slot nel contentitore raccoglipolvere sopra l'intaccatura sullo scarico posteriore delle polveri.
• Girare il contentitore per bloccarlo nella sua sede.

Nota: per garantire la raccolta ottimale delle polveri il contentitore raccoglipolverve deve essere svuotato quando è pieno per metà.

Fissaggio e rimozione della carta abrasiva (Fig. C)

• Tenere la macchina sul lato o a testa in giu, come illustrato nella Figura C1
• Fissare la carta abrasiva (5) con la grana richiesta sul platorello (4). Assicurarsi che il foro nella carta abrasiva (5) corrisponda al foro sul platorello (4) come da Fig. C2.

Per rimuovere la carta abrasiva (5), staccar simplicamente la carta dal platorello (4).

Note: per levigare superfici greze o irregulari usare carta abrasiva a grana grossa. Per rimuovere i graffi residui prodotti alla carta abrasiva a grana grossa utilizzare una carta abrasiva a grana media. Per la finitura delle superfici usare carta abrasiva a grana fine.

4. FUNZIONAMENTO

Accensione spegnimento (Fig. A)

• Per accendere l'elettroutensile premere l'interruttore di accensione/spegnimento (1) e portarlo sulla posizione I.
• Per spegnere l'elettroutensile rilasciare l'interrettatore di accensione/spegnimento (1) e portarlo sulla posizione 0.

Suggerimenti per un utilizzo ottimale

• Tenere saldamente la macchina con entrambe le mani.
• Accendere la macchina.
• Posizione are il platorello con la carta abrasiva sul pezzo da lavorare.
• Muovero lentamente la macchina sul pezzo da lavorare, premendo con decisione il platorello contro il pezzo.
  Non esercitare troppa pressione sulla macchina.
  Lasciare che sia la macchina a svolgere il lavoro.
• Specnere la macchina e attendere che si arresti completeness prima di appoggiarla.

5. MANUTENZIONE

Prima di eseguire qualsiasi intervento di manutenzione scollegare sempre la macchina alla presa di corrente.

Pulire regolarmente il corpo dell'eletttroutensile con un panno morbido, preferibilmente dopo anni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolaremente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaica, ecc. Le sostanje chimiche di quello tipo danneggiano i componenti sintetici.

RISPETTO AMBIENTALE

apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli eletttroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettrottensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i piu elevati standard di qualita e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire alla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasti durante quello periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono esclude da esta garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
  -Normaleusura.
• L'utensile e stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizzato parti di ricambio non originali

Cio costituisce l'unica garanzia expressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono altri il presente documento, ivi comprese le garanzie implicite di commercialis e idoneita per uno scopo particolare. In nessun caso VONROC Sara responsabile di eventuali danni incidentali o consequencesi. I rime di dei rivenditori saranno limitati alla riparazione o sostituzione di unita o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati alla ulteriori notifica.
