MANUALE UTENTE DCL280F MAKITA

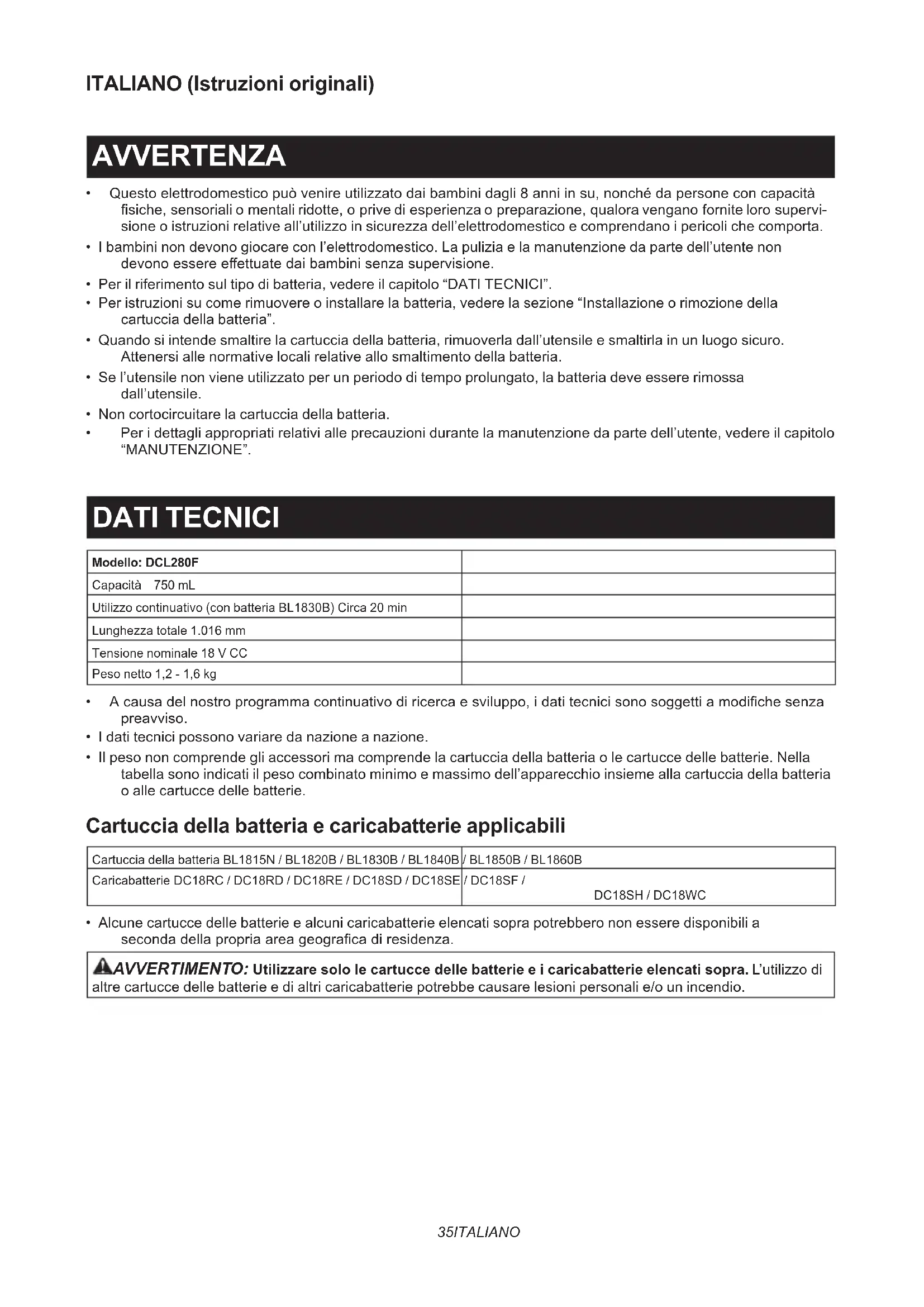

Aspiratore a batteria ISTRUZIONI PER L’USO 35

• Questoelettrodomesticopuòvenireutilizzatodaibambinidagli8anniinsu,nonchédapersoneconcapacità siche,sensorialiomentaliridotte,oprivediesperienzaopreparazione,qualoravenganofornitelorosupervi- sione o istruzioni relative all’utilizzo in sicurezza dell’elettrodomestico e comprendano i pericoli che comporta.

• I bambini non devono giocare con l’elettrodomestico. La pulizia e la manutenzione da parte dell’utente non devonoesseree󰀨ettuatedaibambinisenzasupervisione.

• Per il riferimento sul tipo di batteria, vedere il capitolo “DATI TECNICI”.

• Per istruzioni su come rimuovere o installare la batteria, vedere la sezione “Installazione o rimozione della cartuccia della batteria”.

• Quando si intende smaltire la cartuccia della batteria, rimuoverla dall’utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.

• Se l’utensile non viene utilizzato per un periodo di tempo prolungato, la batteria deve essere rimossa dall’utensile.

• Non cortocircuitare la cartuccia della batteria.

• Per i dettagli appropriati relativi alle precauzioni durante la manutenzione da parte dell’utente, vedere il capitolo “MANUTENZIONE”. DATI TECNICI Modello: DCL280F Capacità 750 mL Utilizzo continuativo (con batteria BL1830B) Circa 20 min Lunghezza totale 1.016 mm Tensione nominale 18 V CC Peso netto 1,2 - 1,6 kg

• Acausadelnostroprogrammacontinuativodiricercaesviluppo,idatitecnicisonosoggettiamodichesenza preavviso.

• I dati tecnici possono variare da nazione a nazione.

• Il peso non comprende gli accessori ma comprende la cartuccia della batteria o le cartucce delle batterie. Nella tabella sono indicati il peso combinato minimo e massimo dell’apparecchio insieme alla cartuccia della batteria o alle cartucce delle batterie. Cartuccia della batteria e caricabatterie applicabili Cartuccia della batteria BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Caricabatterie DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

• Alcune cartucce delle batterie e alcuni caricabatterie elencati sopra potrebbero non essere disponibili a secondadellapropriaareageogracadiresidenza. AVVERTIMENTO: Utilizzare solo le cartucce delle batterie e i caricabatterie elencati sopra. L’utilizzo di altre cartucce delle batterie e di altri caricabatterie potrebbe causare lesioni personali e/o un incendio.36 ITALIANO Simboli Legureseguentimostranoisimboliutilizzatiper l’apparecchio.Accertarsidicomprenderneilsignicato prima dell’uso. Leggere il manuale d’uso. Ni-MH Li-ion Solo per le nazioni dell’EU A causa della presenza di componenti pericolosinelleapparecchiature,iriutidi apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero pro- durre un impatto negativo sull’ambiente e sulla salute umana. Non smaltire elettrodomestici elettrici edelettroniciobatterieinsiemeairiuti domestici! Inconformitàalladirettivaeuropeasui riutidiapparecchiatureelettricheed elettroniche (RAEE), sugli accumulatori e lebatterie,nonchésuiriutidiaccumulatori e batterie, e al suo adattamento alle nor- mativenazionali,iriutidiapparecchiature elettriche ed elettroniche, batterie e accu- mulatori vanno conservati separatamente e conferiti a un punto di raccolta separato peririuticomunali,operandoincon- formitàallenormativeperlaprotezione dell’ambiente. Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull’apparecchio. Utilizzo previsto Questo utensile è progettato per la raccolta delle polveri asciutte. AVVERTENZE DI SICUREZZA Avvertenze relative alla sicurezza dell’aspiratore a batteria

AVVERTIMENTO: IMPORTANTE! LEGGERE

CON ATTENZIONE tutte le avvertenze di sicurezza e tutte le istruzioni PRIMA DELL’USO. La man- cata osservanza delle avvertenze e delle istruzioni potrebbe risultare in scosse elettriche, incendi e/o gravi lesioni personali.

1. Non esporlo alla pioggia. Conservarlo al

2. Non consentirne l’utilizzo come giocattolo.

Qualora venga utilizzato da o in prossimità di bambini, è necessaria una stretta sorveglianza.

3. Utilizzarlo esclusivamente nelle modalità

descritte nel presente manuale. Utilizzare esclusivamente gli accessori consigliati dal produttore.

4. Non utilizzarlo con una batteria danneggiata.

Qualora l’elettrodomestico non funzioni come previsto, sia caduto, si sia danneggiato, sia rimasto all’aperto o sia caduto in acqua, por- tarlo a un centro di assistenza.

5. Non maneggiare l’elettrodomestico con le

6. Non inserire alcun oggetto nelle aperture. Non

utilizzarlo con alcuna apertura ostruita; tenerlo libero da polvere, lanugine, capelli e qualsiasi cosa possa ridurre il usso dell’aria.

7. Tenere i capelli, gli indumenti abbondanti, le

dita e tutte le parti del corpo lontani dalle aper- ture e dalle parti mobili.

8. Disattivare tutti i controlli prima di rimuovere

9. Fare particolarmente attenzione durante la

pulizia delle scale.

10. Non utilizzarlo per aspirare sostanze inam-

mabili o combustibili, ad esempio la benzina, o in ubicazioni in cui potrebbero essere presenti.

11. Per la ricarica, utilizzare esclusivamente il

caricabatterie fornito dal produttore.

12. Non aspirare oggetti che brucino o emettano

fumo, quali sigarette, ammiferi o ceneri calde.

13. Non utilizzarlo senza il sacchetto polveri e/o i

14. Non caricare la batteria all’aperto.

15. Ricaricarla esclusivamente con il caricabatte-

rie specicato dal produttore. Un caricabatterie idoneo a un tipo di batteria potrebbe creare un rischio di incendio, laddove venga utilizzato con una batteria di tipo diverso.

16. Utilizzare gli elettrodomestici esclusivamente

con le batterie specicamente designate. L’utilizzo di qualsiasi altra batteria potrebbe com- portare il rischio di lesioni personali e incendi.

17. Quando la batteria non è in uso, tenerla

lontana da oggetti metallici, quali gra󰀨ette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che possono creare un con- tatto da un terminale all’altro.

18. In condizioni di uso improprio, dalla batteria

potrebbe venire espulso del liquido; evitare il contatto con tale liquido. In caso di contatto accidentale con il liquido, lavare abbondante- mente con acqua.

19. Non utilizzare una batteria o un elettrodome-

stico che siano danneggiati o che siano stati modicati.Batteriedanneggiateomodicate potrebbero mostrare un comportamento impreve- dibile che può risultare in incendi, esplosioni o nel rischio di lesioni personali.

20. Non esporre una batteria o un elettrodome-

stico al fuoco o a temperature eccessive. L’esposizione al fuoco o a temperature superiori ai 130°Cpotrebbecausareun’esplosione.

21. Attenersi a tutte le istruzioni relative alla carica

e non caricare la batteria o l’elettrodomestico al di fuori della gamma di temperature speci- cata nelle istruzioni. Una carica inappropriata o atemperaturealdifuoridellagammaspecicata potrebbe danneggiare la batteria e incrementare il rischio di incendio.37 ITALIANO

22. Non lasciare che la familiarità acquisita con

l’utilizzo frequente degli utensili porti all’auto- compiacimento e a ignorare i principi di sicu- rezza relativi agli utensili stessi. Un’operazione incauta può causare gravi lesioni personali in una frazione di secondo.

SICUREZZA Questo elettrodomestico è progettato per l’utilizzo domestico.

1. Leggere attentamente il presente manuale

d’uso e il manuale d’uso del caricabatterie prima dell’uso.

2. Non aspirare i materiali seguenti:

— Materiali caldi, quali sigarette accese e/o scintille o polveri metalliche generate dalla smerigliatura o dal taglio del metallo — Materiali inammabili, quali benzina per auto, solventi, benzina per smacchiare, cherosene o vernici — Materiali esplosivi, ad esempio nitroglicerina — Materiali inammabili, quali alluminio, zinco, magnesio, titanio, fosforo o celluloide — Sporcizia bagnata, acqua, olio o simili — Pezzi duri con estremità a󰀩late, quali schegge di legno, metalli, pietre, vetri, chiodi, spilli o rasoi — Polveri che formino grumi, quali cemento o toner — Polveri conduttive, quali quelle metalliche o di carbonio — Polveri sottili, ad esempio polvere di calcestruzzo In caso contrario, si potrebbero causare incendi, lesioni a persone e/o danni alle cose.

3. Qualora si noti una qualsiasi anomalia, inter-

rompere immediatamente l’utilizzo.

4. Qualora si faccia cadere o si colpisca l’aspi-

ratore, controllarlo attentamente alla ricerca di eventuali spaccature o danni, prima di utilizzarlo.

5. Non avvicinarlo a stufe/fornelli o altre fonti di

6. Non ostruire il foro di aspirazione o i fori di

ISTRUZIONI. Istruzioni di sicurezza importanti per la cartuccia della batteria

1. Prima di utilizzare la cartuccia della batteria,

leggere tutte le istruzioni e le avvertenze ripor- tate (1) sul caricabatteria, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.

2. Non smantellare né manomettere la cartuccia

della batteria. In caso contrario, si potrebbe causare un incendio, calore eccessivo o un’esplosione.

3. Qualora il tempo di utilizzo si riduca ecces-

sivamente, interrompere immediatamente l’utilizzo dell’utensile. In caso contrario, si può incorrere nel rischio di surriscaldamento, possibili ustioni e persino un’esplosione.

4. Qualora l’elettrolita entri in contatto con gli

occhi, sciacquarli con acqua pulita e richie- dere immediatamente assistenza medica. Questa eventualità può risultare nella perdita della vista.

5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con alcun mate- riale conduttivo. (2) Evitare di conservare la cartuccia della batteria in un contenitore insieme ad altri oggetti metallici quali chiodi, monete, e così via. (3) Non esporre la cartuccia della batteria all’acqua o alla pioggia. Un cortocircuito della batteria può causare un grande usso di corrente, un surriscalda- mento, possibili ustioni e persino un guasto.

Non conservare e utilizzare l’utensile e la car- tuccia della batteria in ubicazioni in cui la tem- peratura possa raggiungere o superare i 50°C.

7. Non incenerire la cartuccia della batteria anche

qualora sia gravemente danneggiata o com- pletamente esaurita. La cartuccia della batteria può esplodere se a contatto con il fuoco.

8. Non inchiodare, tagliare, schiacciare, lanciare

o far cadere la cartuccia della batteria, né farla urtare con forza contro un oggetto duro. Questi comportamenti potrebbero risultare in un incendio, calore eccessivo o un’esplosione.

9. Non utilizzare una batteria danneggiata.

10. Le batterie a ioni di litio contenute sono

soggette ai requisiti del regolamento sul tra- sporto di merci pericolose (Dangerous Goods Legislation). Per trasporti commerciali, ad esempio da parte di terzi o spedizionieri, è necessario osservare dei requisiti speciali sull’imballaggio e sull’etichetta. Per la preparazione dell’articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersi anche alle normative nazio- nali, che potrebbero essere più dettagliate. Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all’interno dell’imballaggio.

11. Quando si intende smaltire la cartuccia della

batteria, rimuoverla dall’utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.38 ITALIANO

12. Utilizzare le batterie esclusivamente con i

prodotti specicati da Makita. L’installazione delle batterie in prodotti non compatibili potrebbe risultare in incendi, calore eccessivo, esplosioni o perdite di liquido elettrolitico.

13. Se l’utensile non viene utilizzato per un

periodo di tempo prolungato, la batteria deve essere rimossa dall’utensile.

14. Durante e dopo l’uso, la cartuccia della batte-

ria potrebbe assorbire calore, che può causare ustioni o ustioni a bassa temperatura. Fare attenzione a come si maneggiano le cartucce delle batterie estremamente calde.

15. Non toccare i terminali dell’utensile subito

dopo l’uso, in quanto potrebbero diventare estremamente caldi al punto da causare ustioni.

16. Evitare di far incastrare schegge, polveri o ter-

reno nei terminali, nei fori e nelle scanalature della cartuccia della batteria. In caso contrario, l’utensile o la cartuccia della batteria potrebbero riscaldarsi, prendere fuoco, scoppiare o guastarsi, causando ustioni o lesioni personali.

17. A meno che l’utensile supporti l’uso in pros-

simità di linee elettriche ad alta tensione, non utilizzare la cartuccia della batteria in prossi- mità di linee elettriche ad alta tensione. In caso contrario, si potrebbe causare un malfunziona- mento o la rottura dell’utensile o della cartuccia della batteria.

18. Tenere la batteria lontana dai bambini.

CONSERVARE LE PRESENTI

ISTRUZIONI. ATTENZIONE: Utilizzare solo batterie origi- nali Makita. L’utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risul- tare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invali- dare la garanzia Makita per l’utensile e il caricabatte- rie Makita. Suggerimenti per preservare la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si

scarichi completamente. Smettere sempre di utilizzare l’utensile e caricare la cartuccia della batteria quando si nota che la potenza dell’u- tensile è diminuita.

2. Non ricaricare mai una cartuccia della batteria

completamente carica. La sovraccarica riduce la vita utile della batteria.

3. Caricare la cartuccia della batteria a una tem-

peratura ambiente compresa tra 10 °C e 40 °C. Lasciar ra󰀨reddare una cartuccia della batteria prima di caricarla.

4. Quando non si utilizza la cartuccia della

batteria, rimuoverla dall’utensile o dal caricabatterie.

5. Caricare la cartuccia della batteria se non la si

è utilizzata per un periodo di tempo prolungato (più di sei mesi). DESCRIZIONE DELLE FUNZIONI ATTENZIONE: Accertarsi sempre che l’uten- sile sia spento e che la cartuccia della batteria sia stata rimossa prima di regolare o di controllare il funzionamento dell’utensile. ATTENZIONE: Quando si installa la batteria, fare attenzione a non far restare incastrate le dita tra l’aspiratore e la batteria, come indicato nella gura. Qualora le dita restino incastrate, sussiste il pericolo di lesioni personali. ►Fig.1 Installazione o rimozione della cartuccia della batteria ATTENZIONE: Spegnere sempre l’utensile prima di installare o rimuovere la cartuccia della batteria. ATTENZIONE: Mantenere saldamente lo stru- mento e la batteria quando si intende installare o rimuovere la cartuccia della batteria. Qualora non si mantengano saldamente lo strumento e la cartuc- cia della batteria, questi ultimi potrebbero scivolare dallemani,conlapossibilitàdicausareundanneg- giamento dello strumento e della cartuccia della batteria, nonché una lesione personale. ►Fig.2: 1. Indicatore rosso 2. Pulsante 3. Cartuccia della batteria Per rimuovere la cartuccia della batteria, farla scorrere via dall’utensile mentre si fa scorrere allo stesso tempo il pulsante sulla parte anteriore della cartuccia. Per installare la cartuccia della batteria, allineare la linguetta sulla cartuccia della batteria con la scana- latura nell’alloggiamento e farla scivolare in sede. Inserirlacompletamentenoalsuobloccoinsede con un leggero scatto. Se è possibile vedere l’indica- torerosso,comeindicatonellagura,nonèbloccata completamente. ATTENZIONE: Installare sempre no in fondo la cartuccia della batteria, no a quando l’indica- tore rosso non è più visibile. In caso contrario, la batteria potrebbe cadere accidentalmente dall’uten- sile, causando lesioni personali all’operatore o a chi gli è vicino. ATTENZIONE: Non installare forzatamente la cartuccia della batteria. Qualora la batteria non si inserisca scorrendo agevolmente, vuol dire che non viene inserita correttamente.39 ITALIANO Sistema di protezione della batteria L’utensile è dotato di un sistema di protezione dell’u- tensile e della batteria. Questo sistema interrompe automaticamente l’alimentazione al motore per prolun- gare la vita utile dell’utensile e della batteria. L’utensile si arresta automaticamente durante il funzionamento qualora l’utensile stesso o la batteria si trovino in una delle condizioni seguenti. Sovraccarico: L’utensile viene utilizzato in modo tale da causare un assorbimento di corrente elevato in modo anomalo da parte dell’utensile stesso. In questa situazione, spegnere l’utensile e interrompere l’applicazione che ha causato il sovraccarico dell’uten- sile. Quindi, accendere l’utensile per ricominciare. Qualora l’utensile non si avvii, la batteria è surriscal- data.Inquestasituazione,lasciarra󰀨reddarelabatteria prima di riaccendere l’utensile. Bassa tensione della batteria: La carica residua della batteria è troppo bassa e non è possibile utilizzare l’utensile. In tal caso, rimuovere e ricaricare la batteria. Indicazione della carica residua della batteria Solo per cartucce delle batterie dotate di indicatore ►Fig.3: 1. Indicatori luminosi 2. Pulsante di controllo Premere il pulsante di controllo sulla cartuccia della batteria per indicare la carica residua della batteria. Gli indicatori luminosi si illuminano per alcuni secondi. Indicatori luminosi Carica residua Illuminato Spento Lampeggiante Dal 75% al 100% Dal 50% al 75% Dal 25% al 50% Dallo 0% al 25% Caricare la batteria. La batteria potrebbe essersi guastata. NOTA: A seconda delle condizioni d’uso e della temperatura ambiente, l’indicazione potrebbe variare leggermenterispettoallacaricae󰀨ettiva. NOTA:Ilprimoindicatoreluminoso(all’estremità sinistra) lampeggia quando il sistema di protezione della batteria è in funzione. Funzionamento dell’interruttore ATTENZIONE: Prima di installare la cartuccia della batteria nell’utensile, impostare l’inter- ruttore scorrevole dal lato “O” e vericare che l’interruttore a grilletto funzioni correttamente e torni alla posizione di spegnimento quando viene rilasciato. Quando l’interruttore scorrevole è impostato sul lato “O”: Peravviarel’utensile,èsu󰀩cientepremerel’interrut- tore a grilletto. Per arrestarlo, rilasciare l’interruttore a grilletto. Quando l’interruttore scorrevole è impostato sul lato “I”: Quando l’interruttore scorrevole è impostato sul lato “I”, l’interruttore a grilletto viene premuto automaticamente e l’aspiratore resta attivato continuativamente. Per arrestare l’aspiratore, impostare l’interruttore scorrevole sul lato “O” e rilasciare l’interruttore a grilletto. ►Fig.4: 1. Interruttore scorrevole 2. Interruttore a grilletto Illuminazione della lampada ATTENZIONE: Non osservare né guardare direttamente la fonte di luce. Per accendere la lampada, premere l’interruttore a grilletto. Durante l’attivazione dell’utensile, la lampada si accende. Per spegnere la lampadina, rilasciare il commutatore. Quandolacapacitàresiduadellabatteriadiventa bassa, la lampada inizia a lampeggiare. ►Fig.5: 1. Lampadina 2. Interruttore a grilletto NOTA: La tempistica con cui la lampada inizia a lampeggiare dipende dalla temperatura della sede di lavoro e dalle condizioni della cartuccia della batteria. MONTAGGIO ATTENZIONE: Accertarsi sempre che l’uten- sile sia spento e che la cartuccia della batteria sia stata rimossa, prima di e󰀨ettuare qualsiasi inter- vento sull’utensile. Descrizione delle parti Accessorio opzionale Filtro ad alte prestazioni, supporto e ltro in spugna ►Fig.6: 1. Capsula 2. Filtro ad alte prestazioni 3.Supportoeltroinspugna Preltro o ltro ad alte prestazioni e ltro HEPA ►Fig.7: 1. Capsula 2.Preltro3. Filtro ad alte presta- zioni 4. Filtro HEPA40 ITALIANO AVVISO: Non utilizzare il ltro ad alte prestazioni insieme al ltro (accessorio opzionale). In caso contrario, potrebbe diventare impossibile rimuovere il ltroadalteprestazionidall’aspiratore. NOTA:Quandosiintendeutilizzareilpreltroeil ltroopzionaliinsiemealltroHEPA,utilizzaresolo ilpreltrosoprailltroHEPA.Qualorasiutilizzinoil preltroeilltroinsiemealltroHEPAcontempora- neamente, la potenza di aspirazione potrebbe venire ridotta. NOTA:QuandosiintendeutilizzareilltroHEPA insiemealltroadalteprestazioni,utilizzareilltroad alte prestazioni con il supporto. ►Fig.8: 1. Supporto Smaltimento delle polveri ATTENZIONE: Svuotare l’aspiratore prima che diventi troppo pieno; in caso contrario, la forza di aspirazione si riduce. ATTENZIONE: Accertarsi di svuotare l’in- terno dell’aspiratore stesso dalle polveri. In caso contrario,sipotrebbecausarel’intasamentodelltro o il danneggiamento del motore. Perfarcaderelapolvereattaccataalltronellacap- sula, dare 4 o 5 leggeri colpetti alla capsula con la mano. ►Fig.9: 1. Capsula 2. Presa di aspirazione Puntare verso il basso la presa di aspirazione, ruotare lacapsulanelladirezionedellafrecciacomenellagura e scollegare la capsula lentamente e tenendola diritta. ►Fig.10: 1. Capsula 2. Presa di aspirazione NOTA: Le polveri potrebbero fuoriuscire quando si apre la capsula, pertanto accertarsi di posizionare un sacchettodeiriutialdisottodellacapsula. Rimuovere le polveri accumulate dall’interno della capsulaedalltroadalteprestazioni. ►Fig.11: 1. Capsula 2. Filtro ad alte prestazioni Ruotareilltroadalteprestazioninelladirezionedella frecciapersganciareilbordodissaggiodall’unità aspiratore,quindirimuovereilltrotirandolo. ►Fig.12: 1.Bordodissaggio NOTA: Seguire la procedura indicata sopra anche quandosiintendeutilizzareilpreltro. Pulirelepolveriniedaredeileggericolpettiperfar staccarelepolveridalltroadalteprestazioni. Rimontaggio Collegareilltroadalteprestazioni.Aquestopunto, accertarsidiruotareilltroadalteprestazioniinmodo cheilbordodissaggiosiasaldamentebloccatonell’u- nitàaspiratore. ►Fig.13: 1. Filtro ad alte prestazioni ►Fig.14: 1.Bordodissaggio AVVISO:Accertarsisemprecheilltroadaltepre- stazioni sia installato correttamente, prima di utiliz- zare l’aspiratore. Qualora non siano installati corret- tamente, le polveri penetrano nell’alloggiamento del motore, causando un guasto di quest’ultimo. Qualorailproblemadescrittodiseguitosiverichi, illtroadalteprestazioninonèinstallatocorretta- mente. Reinstallarli correttamente per correggere il problema. Montare la capsula. Allineare il segno sulla capsula con il segno sulla maniglia, quindi ruotare con decisione la capsulanelladirezionedellafreccianoassarla. ►Fig.15: 1. Segno 2. Maniglia 3. Capsula NOTA: Rimuovere sempre anticipatamente le polveri, in quanto la forza di aspirazione si riduce, qualora nell’aspiratore sia presente un grande quantitativo di polveri. Esempi di problemi Ilbordodissaggiodelltroadalteprestazioninonè bloccato saldamente nella scanalatura dell’alloggia- mento dell’aspiratore. ►Fig.16: 1.Bordodissaggio2. Scanalatura dell’al- loggiamento dell’aspiratore Installazione o rimozione del supporto o del ltro HEPA Accessorio opzionale Per il supporto e il ltro in spugna Per rimuovere il supporto, premere verso l’alto la parte inferiore delle colonnine del supporto con le dita e sgan- ciare la scanalatura di quest’ultimo dalla sporgenza sull’aspiratore.Quindi,rimuovereilltroinspugna. ►Fig.17: 1. Supporto 2. Filtro in spugna Per installarlo, allineare le scanalature sul supporto conlasporgenzasull’aspiratore,quindipremerenoa sentire uno scatto. Inserireilltroinspugnatralecolonnineesistemarlo nella posizione originale. Per il ltro HEPA QuandosiintendeinstallareilltroHEPA,inserirela scanalaturadelltroHEPAsullasporgenzasull’aspira- tore.Quindi,applicareilpreltrooilltroadaltepresta- zionisulltroHEPAeruotarloperssarlo.Perrimuo- verlo, seguire la procedura di installazione al contrario. ►Fig.18: 1. Filtro HEPA 2.Preltro ►Fig.19: 1. Filtro HEPA 2. Filtro ad alte prestazioni41 ITALIANO FUNZIONAMENTO ATTENZIONE: Durante l’utilizzo dell’aspira- tore, non avvicinare il viso all’apertura di venti- lazione.Qualoradeicorpiestraneivenganoso󰀩ati negli occhi, potrebbero causare lesioni personali. Installazione o rimozione dell’accessorio aspiratore ATTENZIONE: Dopo aver installato l’acces- sorio, vericare se sia installato saldamente. Qualora l’accessorio non sia installato perfettamente, potrebbe staccarsi e causare lesioni personali. ATTENZIONE: Quando si intende rimuovere l’accessorio, fare attenzione a non colpire con la mano le pareti, e così via. Quando si intende utilizzare un accessorio dotato di funzione di blocco Per installare l’accessorio, inserirlo nella presa di aspirazionedell’aspiratorenoasentireunoscatto. Accertarsi che l’accessorio sia bloccato. ►Fig.20: 1. Presa di aspirazione 2. Accessorio dotato di funzione di blocco 3. Gancio NOTA: Quando si intende installare un accessorio dotato di funzione di blocco, accertarsi di alline- are il pulsante di sblocco con il gancio sull’acces- sorio. Qualora non siano allineati, la prolunga non viene bloccata, e potrebbe staccarsi dall’aspiratore. Per rimuovere l’accessorio, tirarlo mentre si tiene pre- muto il pulsante di sblocco. ►Fig.21: 1. Pulsante di sblocco 2. Accessorio dotato di funzione di blocco Quando si intende utilizzare un accessorio privo di funzione di blocco ATTENZIONE: Per collegare un accessorio privo di funzione di blocco, ruotarlo e inserirlo nella direzione della freccia per ssare il colle- gamento durante l’uso. Per scollegare l’acces- sorio, ruotarlo ed estrarlo in modo analogo nella direzione della freccia. Qualora l’accessorio venga ruotato nella direzione opposta, la capsula potrebbe allentarsi. ►Fig.22 Pulizia (aspirazione) Bocchetta Montare la bocchetta per pulire tavoli, scrivanie, mobili, e così via. La bocchetta si inserisce facilmente inlandola. ►Fig.23: 1. Bocchetta Bocchetta + prolunga (tubo diritto) La prolunga si inserisce tra la bocchetta e l’aspiratore stesso. Questa disposizione è comoda per pulire i pavimenti restando in posizione eretta. ►Fig.24: 1. Corpo dell’aspiratore 2. Prolunga

Bocchetta per angoli Montare la bocchetta per angoli per la pulizia degli angoli e degli interstizi di automobili o mobili. ►Fig.25: 1. Bocchetta per angoli 2. Corpo dell’aspiratore Bocchetta per angoli + prolunga (tubo diritto) Utilizzare questa disposizione in spazi ristretti in cui non siapossibileinlarel’aspiratorestessooinubicazioni elevatedi󰀩cilidaraggiungere. ►Fig.26: 1. Bocchetta per angoli 2. Prolunga

3. Corpo dell’aspiratore

Pulizia senza la bocchetta È possibile aspirare le polveri senza la bocchetta. ►Fig.27 Per aspirare la polvere su un pavimento restando in piedi, è comodo montare la prolunga sull’aspiratore. ►Fig.28: 1. Prolunga MANUTENZIONE ATTENZIONE: Accertarsi sempre che l’uten- sile sia spento e che la cartuccia della batteria sia stata rimossa prima di tentare di eseguire inter- venti di ispezione o manutenzione. Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione o di regolazione devono essere eseguiti da centri di assistenza autorizzati Makita, utilizzando sempre ricambi Makita. Dopo l’uso ATTENZIONE: Se si appoggia l’aspiratore contro una parete senza alcun altro sostegno, si potrebbe causare la caduta dell’aspiratore, causando lesioni personali o danni all’aspiratore stesso. ►Fig.2942 ITALIANO Pulizia AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe. AVVISO: Non so󰀩are via la polvere che aderisce all’aspiratore e ai ltri utilizzando bombolette anti- polvere ad aria compressa. Queste ultime fanno penetrare la polvere all’interno dell’alloggiamento e causano guasti. AVVISO: Dopo aver lavato i ltri, asciugarli com- pletamente prima dell’uso. Filtri non asciugati a su󰀩cienzapotrebberocausareun’aspirazionesca- dente e ridurre la vita utile del motore. AVVISO: Dopo la pulizia dei ltri e del ltro in spugna, accertarsi di reinstallarli prima dell’uso. Qualorasiutilizzil’aspiratoresenzailtrieilltroin spugna, le polveri penetrano nell’alloggiamento del motore e causano guasti. Corpo dell’aspiratore Pulireditantointantolasupercieesternadell’aspiratore(corpo dell’aspiratore) utilizzando un panno inumidito con acqua e sapone. Pulire anche l’apertura di aspirazione e l’area di mon- taggiodeiltri. ►Fig.30 Filtro ad alte prestazioni Lavareilltroinacquaesaponequandoèintasatodi polveri e la potenza dell’aspiratore si riduce. Asciugarlo completamente prima dell’uso. ►Fig.31 Filtro HEPA Accessorio opzionale AVVISO: Non stronare né gra󰀩are il ltro HEPA con oggetti duri, quali spazzole o spatole. UnltroHEPAostruitocausaprestazionidiaspirazione scadenti.Pulireilltroditantointanto. Ognitanto,lavareilltroHEPAinacqua,risciacquarloe farlo asciugare completamente all’ombra prima dell’uso. Nonlavaremaiilltroinlavatrice. ►Fig.32 Filtro in spugna Quandoilltroinspugnadiventasporco,pulirlonel modo seguente.

petti o lavandolo. Qualora lo si lavi, farlo asciugare completamente prima dell’uso.

4. Inserireilltroinspugnafacendolopassaretra

le colonnine e sistemarlo nella posizione originale. Accertarsi che il bordo inferiore di ciascuna colonnina tengafermoilltroinspugna,echenonvisianospazi vuotitrailltroinspugnael’aperturadiaspirazione. ►Fig.33: 1. Filtro in spugna 2. Bordo inferiore della colonnina Supporto a muro per aspiratore a batteria Accessorio opzionale NOTA: La vite per montare il supporto non è inclusa. Preparare una vite idonea al materiale in cui debba essere avvitata. Montare il supporto a muro per l’aspiratore a batteria su una parete, una trave o una colonna in legno duro, incuisiapossibilessaresaldamenteilsupportoa muro dell’aspiratore a batteria. Accertarsi sempre che ilsupportoamuroperl’aspiratoreabatteriasiassato saldamente, prima di appendere l’aspiratore. ►Fig.34: 1. Supporto a muro per aspiratore a batteria ATTENZIONE: Non appendere l’aspiratore al supporto a muro con violenza né appendere altri elettrodomestici diversi dall’aspiratore. Risoluzione dei problemi Prima di richiedere riparazioni, controllare i punti seguenti. Sintomo Area da controllare Metodo di correzione del problema Forza di aspirazione debole La capsula è piena di polveri? Svuotare la capsula dalle polveri. Illtroèintasato? Pulireolavareilltro. La cartuccia della batteria è scarica? Caricare la cartuccia della batteria. Mancato funzionamento La cartuccia della batteria è scarica? Caricare la cartuccia della batteria. ATTENZIONE: Non tentare di riparare l’aspiratore da soli.43 ITALIANO ACCESSORIO CICLONICO Accessorio opzionale ►Fig.35: 1. Pulsante di sblocco 2. Gancio 3. Tubo diritto 4. Accessorio ciclonico 5. Presa di aspirazione Informazioni sull’accessorio ciclonico L’utilizzo dell’aspiratore con l’accessorio ciclonico installatoriducelaquantitàdipolvericheentranonella capsula, il che contribuisce a evitare l’indebolimento della forza di aspirazione. Inoltre, anche la pulizia dopo l’uso è semplice. ATTENZIONE: Accertarsi sempre che l’uten- sile sia spento e che la cartuccia della batteria sia stata rimossa, prima di e󰀨ettuare qualsiasi intervento sull’utensile. Qualora la cartuccia della batteria venga lasciata inserita, l’aspiratore potrebbe avviarsi inaspettatamente e causare lesioni personali. ATTENZIONE: Pulire il ltro a rete dell’ac- cessorio ciclonico e i ltri dell’unità aspiratore quando diventano intasati. L’utilizzo continuato nella condizione di intasamento potrebbe risultare in un riscaldamento o nell’emissione di fumo. AVVISO: Quando è montato l’accessorio ciclo- nico, non utilizzare l’aspiratore in direzione oriz- zontale o rivolto verso l’alto. In caso contrario, si potrebbecausarel’intasamentodelltroarete. AVVISO: Utilizzare sempre l’aspiratore con i ltri installati, anche quando si utilizza l’accessorio ciclonico.L’utilizzodell’aspiratoresenzailtriinstal- lati potrebbe risultare in un malfunzionamento del motore. NOTA:Vericarechel’accessoriociclonico,l’aspi- ratore e il tubo diritto siano bloccati correttamente, prima dell’uso. NOTA: Svuotare il contenitore polveri dell’accessorio ciclonico e la capsula dell’aspiratore, quando le pol- veri si sono accumulate. In caso contrario, l’utilizzo continuato risulta in una forza di aspirazione ridotta. NOTA: È anche possibile utilizzare l’accessorio ciclo- nico senza la funzione di blocco. NOTA: Per installare o rimuovere l’accessorio ciclo- nico, fare riferimento alla sezione “Installazione o rimozione dell’accessorio aspiratore”. Smaltimento delle polveri Quandolepolverisisonoaccumulatenoallalineadi riempimento del contenitore polveri, attenersi alla pro- cedura seguente e smaltire le polveri.

1. Mantenere saldamente il contenitore polveri, pre-

mere e tenere premuti i due pulsanti, quindi rimuovere il contenitore polveri. ►Fig.36: 1. Linea di riempimento 2. Contenitore polveri 3. Pulsante (in due ubicazioni)

polveri e rimuovere eventuali polveri depositate sulla superciedelltroarete.

3. Inserirecompletamenteilcontenitorepolverinoa

quando i due pulsanti si bloccano con uno scatto. ►Fig.37: 1. Contenitore polveri 2. Pulsante (in due ubicazioni) NOTA:Vericarechel’accessoriociclonico,l’aspi- ratore e il tubo diritto siano bloccati correttamente, prima di riprendere l’utilizzo. NOTA: Qualora la forza di aspirazione non venga recuperata anche dopo aver smaltito le polveri e aver pulitoilltroarete,controllareselepolverisisiano accumulate nella capsula dell’aspiratore o se si sia vericatounintasamento. NOTA: La polvere potrebbe volare verso l’alto, quando la si smaltisce dall’accessorio ciclonico. Fare attenzioneanonconsentirechelapolverenisca negli occhi. Pulizia Quandoilcontenitorepolveridiventasporcooilltroa rete è intasato, rimuoverli e lavarli con acqua. (Per la procedura di rimozione, fare riferimento a “Smaltimento delle polveri”). Far asciugare completamente le parti prima della rein- stallazione e dell’utilizzo. ►Fig.38: 1. Contenitore polveri 2. Filtro a rete Quandoilltroaretesisporcanotevolmente,pulirlo attenendosi alle procedure seguenti.

1. Ruotareilltroareteinsensoantiorarioerimuo-

verlo mentre i ganci sono sbloccati. ►Fig.39: 1. Filtro a rete 2. Gancio

2. Rimuoverelepolverisulltroarete,quindilavarlo

con acqua. Dopodiché, farlo asciugare completamente.

3. Inserireilltroaretenellabasementreiganci

sono allineati con l’apertura. Ruotare in senso orario illtroaretenoaquandoigancisibloccanocon unoscatto.Accertarsicheilltroaretesiainstallato saldamente. ►Fig.40: 1. Filtro a rete 2. Gancio 3. Apertura44 ACCESSORI OPZIONALI ATTENZIONE: Questi accessori o compo- nenti aggiuntivi sono consigliati per l’uso con l’u- tensile Makita specicato nel presente manuale. L’impiego di altri accessori o componenti aggiuntivi può costituire un rischio di lesioni alle persone. Utilizzare gli accessori o i componenti aggiuntivi solo perilloroscopopressato. Per ottenere ulteriori dettagli relativamente a questi accessori, rivolgersi a un centro di assistenza Makita.

• Bocchetta per tappeti

• Bocchetta per angoli

• Filtro ad alte prestazioni

• Batteria e caricabatterie originali Makita

• Bocchetta per sedute

• Bocchetta per fessure

• Supporto a muro per aspiratore a batteria

• Accessorio ciclonico NOTA: Alcuni articoli nell’elenco potrebbero essere inclusi nell’imballaggio dell’utensile come accessori standard. Tali articoli potrebbero variare da nazione a nazione. ITALIANO45 NEDERLANDS NEDERLANDS (Originele instructies) WAARSCHUWING
