MANUALE UTENTE WL 36 AHA HOTPOINT

FORNO WL 36 A/HA Sommario Caratteristiche, 2 Avvertenze Dati tecnici Installazione, 3 Posizionamento e collegamento Descrizione dell'apparecchio, 4 Vista d'insieme Pannello di controllo Avvio e utilizzo, 5 Vani invecchiamento Regolazione manuale delle temperature Estrazione dei ripiani in legno Tabella delle temperature a cui servire i vini Stoccare le bottiglie, 7-8 Modalità stoccaggio Manutenzione e anomalie, 9 Manutenzione e cura Anomalie e rimedi Assistenza, 10 Assistenza attiva 7 giorni su 7 Italiano, 1 Français, 21 Espanol, 31 Deutsch, 41 English, 11 ENIT FR

Istruzioni per l’uso

Caratteristiche Avvertenze ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ! Per evitare pericoli dovuti all'instabilità dell'apparecchio, questo deve essere fissato attenendosi scrupolosamente alle istruzioni di montaggio. ! In caso di trasloco o spostamento tenere l'apparecchio in posizione verticale. ! Il frigo cantina non può essere utilizzato da bambini o persone portatrici di handicap, senza la supervisione di un adulto o di un tutore, onde evitare usi non consentiti della cantina stessa. ! I bambini non devono utilizzare il frigo cantina senza la supervisione di un adulto, onde evitare che giochino con la cantina stessa. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Mantenere libere da ostruzioni le aperture di ventilazione nell'involucro dell'apparecchio. ! Non utilizzare, per accelerare il processo di sbrinamento, dispositivi meccanici o altri mezzi diversi da quelli raccomandati dal costruttore. ! Non danneggiare il circuito del refrigerante. ! Per effettuare la sostituzione del neon rivolgersi al centro assistenza. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati. ! Il cavo di alimentazione è di tipo Y, in caso di sostituzione rivolgersi al centro assistenza. Modello Temperature Dimensioni Peso** Peso Potenza elettrica Corrente Lampade Consumo Tensione in Volt* Frequenza Hz*

• A seconda dei paesi, questi valori sono soggetti a variazioni. Per conoscere le caratteristiche specifiche del vostro apparecchio, consultare la targhetta caratteristiche del prodotto. ** Apparecchio vuoto. WL 36 A/HA 1 Zona larghezza cm 56 altezza cm 68 profondità cm 55 76 Kg 97 Kg 65 W 0,3 A 3 W 0,39 kWh / 24h 220-240 V

DATI TECNICI Questo apparecchio è destinato ad essere utilizzato esclusivamente per la conservazione del vino.IT

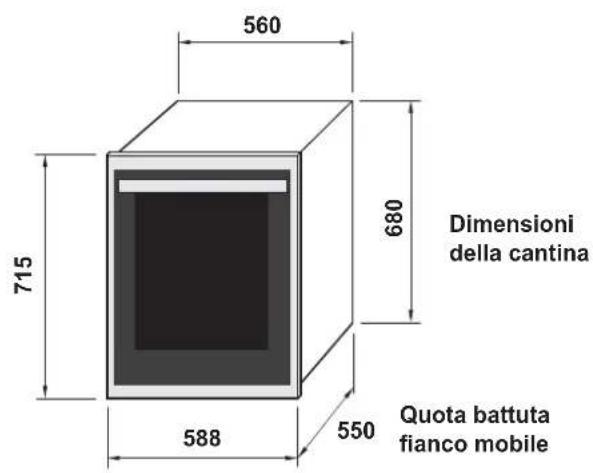

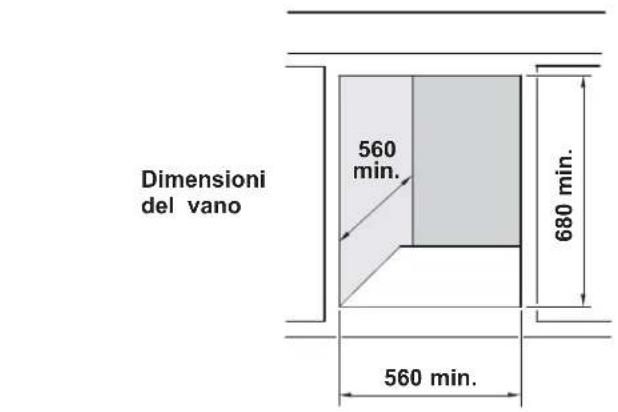

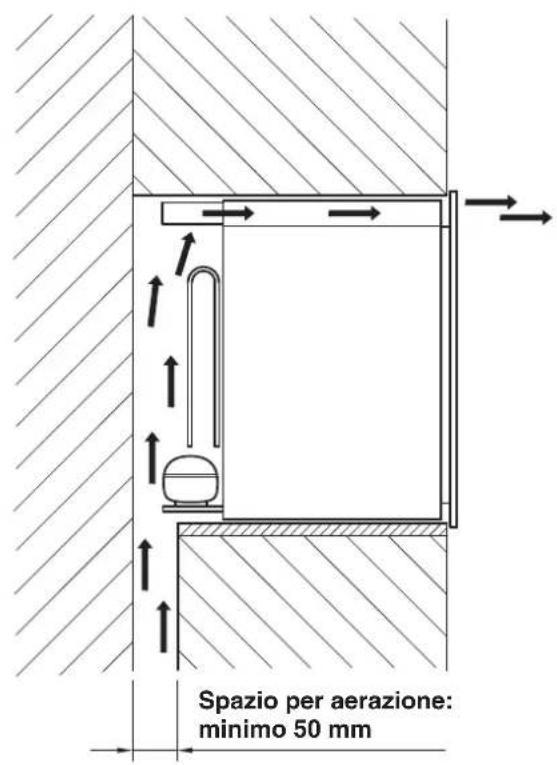

Installazione Posizionamento e collegamento Disimballo 1 Disimballare subito l'apparecchio e controllare che non abbia subÏto danni nel trasporto. Se fosse danneggiato non collegarlo e contattare il Rivenditore. 2 Togliere con cautela le protezioni e gli adesivi, aprire l'anta e verificare l'integrità dei vari componenti. 3 Estrarre il cavo dell'alimentazione elettrica. Posizionamento 1 Posizionare l'apparecchio in un ambiente ben aerato, non umido e libero (evitare armadi a muro chiusi). 2 Lasciare l'apparecchio lontano da fonti di calore. 3 Rispettare le distanze minime tra l'apparecchio ed il vano in cui verrà posizionato, per garantire all'apparecchio stesso una perfetta ventilazione. Vedi figura. Spazio per aerazione: minimo 50 mm Collegamento elettrico Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici o nella targhetta caratteristiche in basso a destra (vedi Descrizione dell'apparecchio);

• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici o nella targhetta caratteristiche in basso a destra (vedi Descrizione dell'apparecchio);

• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e prese multiple.

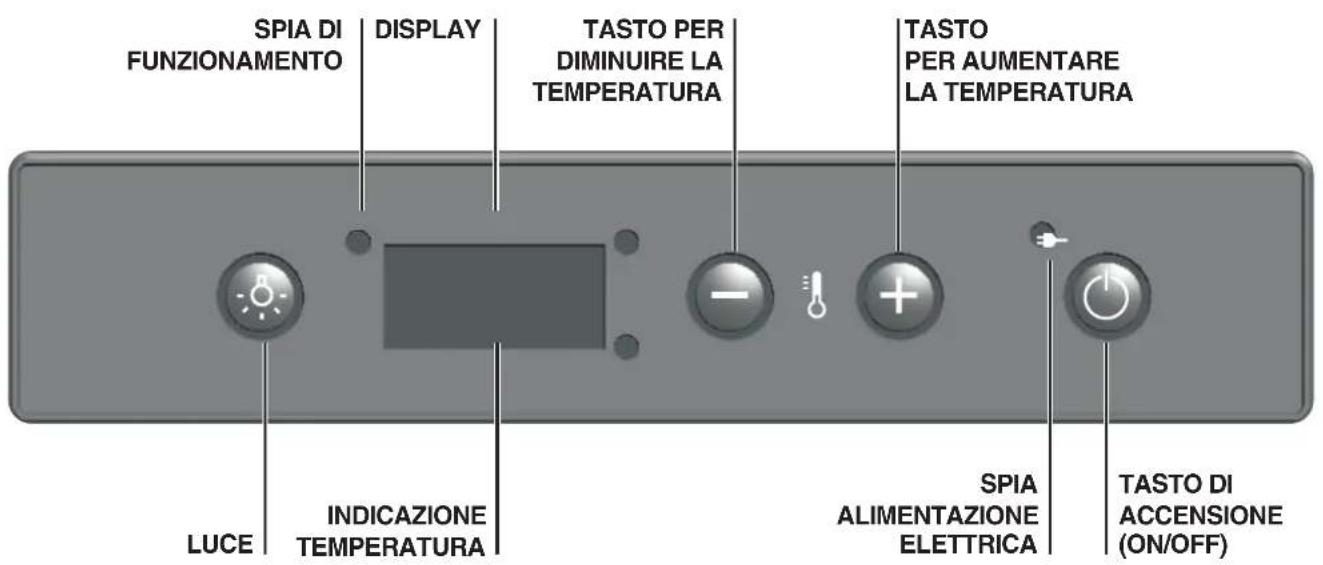

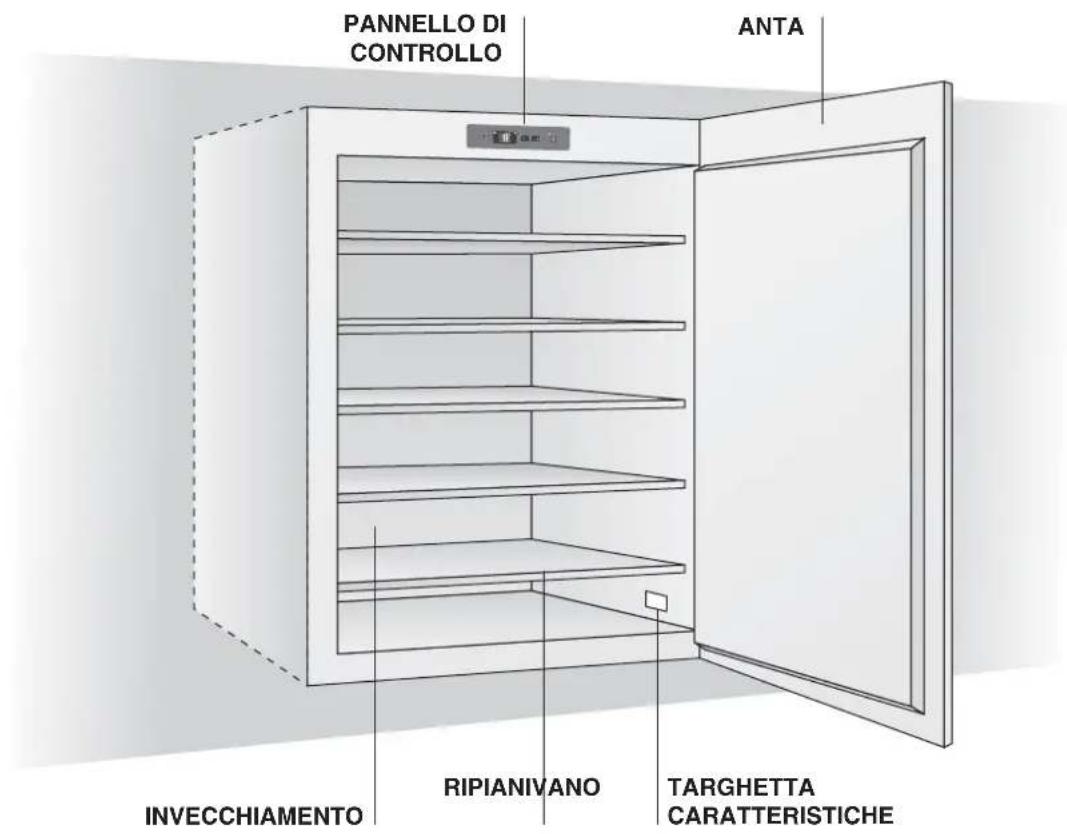

Vista d'insieme PANNELLO DI CONTROLLO ANTA RIPIANIVANO INVECCHIAMENTO TARGHETTA CARATTERISTICHE Pannello di controllo SPIA DI FUNZIONAMENTO INDICAZIONE TEMPERATURA SPIA ALIMENTAZIONE ELETTRICA LUCE TASTO PER DIMINUIRE LA TEMPERATURA TASTO PER AUMENTARE LA TEMPERATURA TASTO DI ACCENSIONE (ON/OFF) DISPLAY Descrizione dell'apparecchioIT

Vano invecchiamento Il frigo cantina è composto da un vano invecchiamento la cui principale funzione è garantire ai vini condizioni ottimali di conservazione. La sua temperatura è stata regolata in fabbrica su una temperatura considerata ottimale per la maggior parte dei casi e corrisponde a 15°. Il vino è un prodotto complesso che deriva da una evoluzione lenta e lunga, e necessita di condizioni specifiche per esprimersi al meglio. Tutti i vini si conservano alla stessa temperatura, mentre le temperature di servizio e di degustazione cambiano in base al vino. Perciò, così come per le cantine naturali dei produttori, anche per il frigo cantina non è importante il valore assoluto della temperatura di conservazione, quanto la sua costanza nel tempo: la conservazione del vino è ideale qualunque sia la temperatura, a condizione che la temperatura non subisca variazioni. Avvio e utilizzo Regolazione manuale della temperatura La temperatura visualizzata sul display è la temperatura relativa all'interno del vano cantina. Alla prima accensione, la cantinetta è impostata per raggiungere i 15° e stabilizzarvisi. Qualora dovesse rendersi necessario, è possibile modificare la temperatura secondo quanto segue:

1. Al momento della connessione alla rete elettrica, il

display visualizza la temperatura impostata all'interno del vano.

(vedi Pannello di controllo) per circa un secondo: l'indicatore della temperatura comincerà a lampeggiare.

o fino al raggiungimento della temperatura desiderata.

4. Attendere 5 secondi perché l'indicatore torni fisso:

la temperatura è stata impostata.

5. Attendere che l'adeguamento della temperatura

abbia effetto ed introdurre le bottiglie di vino nella cantina. Per consentire un raggiungimento più veloce della temperatura impostata, la luce interna non si accende (oppure si spegne temporaneamente) se la temperatura interna supera i 24°C.IT

Tabella delle temperature a cui servire i vini Nella tabella si riportano le temperature indicative a cui dovrebbe essere servito il vino a tavola. Nel caso in cui il vino debba essere servito ad una temperatura superiore a quella impostata all’interno della cantina, si consiglia di lasciarlo fuori per il tempo necessario. 17°C 17°C 17°C 13°C 6°C 8°C 17°C 11°C 18°C 17°C 6°C 16°C 13°C 6°C 12°C 6°C 8°C 11°C 11°C 10°C 8°C 11°C 15°C 10°C 7°C 14°C 8-18°C 12°C 14°C 16°C Amarone Barbaresco Barolo Beaujolais Bordeaux Bianco Liquoroso Bordeaux Bianco Secco Bordeaux Rosso Bourgogne Bianco Bourgogne Rosso Brunello Champagne Chianti Classico Languedoc-Roussillon Passito di Pantelleria Provenza Rosé Spumanti Secchi e Dolci Verdicchio di Matelica e dei Castelli di Jesi Vini Bianchi del Trentino Alto Adige Vini Bianchi Franciacorta Vini Bianchi Secchi Aromatici Vini Bianchi Secchi, Giovani e Fruttati Vini del Friuli Venezia Giulia Vini del Rodano Vini della Loira Bianchi Secchi Vini della Loira Liquorosi Vini della Loira Rossi Vini passiti Liquorosi Vini Rosati, Vini Novelli Vini Rossi Leggeri, poco tannici Vini Rossi mediamente strutturati, abbastanza tanniciIT

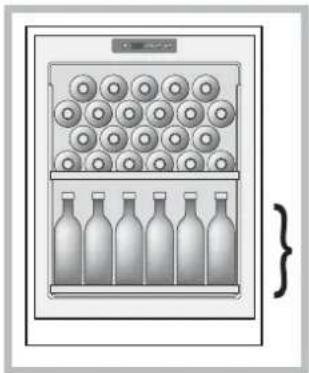

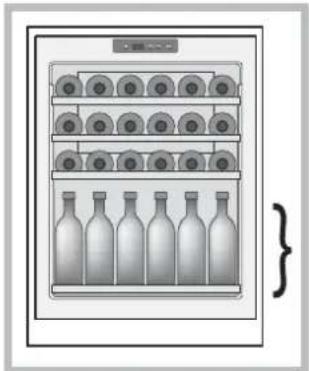

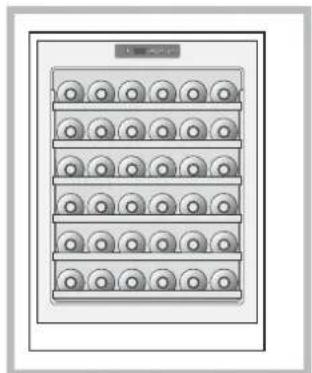

Stoccare le bottiglie Stoccaggio classico con 36 bottiglie Se si desidera sistemare le bottiglie per la conservazione del vino in modo tale da renderle visibili e facilmente estraibili, si consiglia la configurazione a 36 bottiglie (bordolesi o misto bordolesi e renane). STANDARD 36 Bottiglie (100% coricate) 5 griglie utilizzate Posizionare nelle apposite nicchie di ciascuno dei 5 ripiani in legno un numero massimo di 6 bottiglie; altre 6 bottiglie possono essere collocate nelle apposite feritoie poste sulla base della cantina per un totale di 36 bottiglie. ! I ripiani in legno hanno un sistema di bloccaggio per evitare involontarie estrazioni che potrebbero causare la caduta delle bottiglie. Si suggerisce di collocare le bottiglie più grandi (Renana) sui ripiani inferiori (5 e 6); questi ultimi sono infatti predisposti per ospitare bottiglie di dimensioni maggiori. ! Un ripiano in legno, può sorreggere in sicurezza un massimo di 22 bottiglie. Stoccaggio con bottiglie Champagnotta Per la loro dimensione maggiore rispetto alle bottiglie classiche, quelle Champagnotta si devono collocare sulla base della cantina in un numero massimo di 5. Se si volessero stoccare altre bottiglie di tipo Champagnotta si deve rimuovere il 5° ripiano e si devono collocare le bottiglie su quelle poste sulla base della cantina in senso opposto rispetto alle precedenti. E' possibile così stoccare fino a 9 bottiglie di tipo Champagnotta. Altre configurazioni per lo stoccaggio delle bottiglie CONSERVAZIONE 44 Bottiglie (100% coricate) 1 griglia utilizzata SERVIZIO 42 Bottiglie (50% coricate e 50% in piedi) 3 griglie utilizzate 4 file (6x4) MASSIMO STOCCAGGIO 46 Bottiglie (48% coricate e 52% in piedi) 1 griglia utilizzata 4 file (6x4)IT

Estrazione dei ripiani in legno Per l'estrazione dei ripiani in legno procedere come segue:

2. Estrarre lentamente il ripiano tirandolo verso di sé

per 1/3 della corsa totale.

3. Prelevare o riporre le bottiglie e spingere

nuovamente il ripiano all'interno, fino all'arresto sul fondo.

4. Verificare che il ripiano sia bloccato tentando

lentamente l'estrazione; se si muove spingere nuovamente verso l'interno. Nel caso invece si voglia asportare la griglia, dopo aver completato le fasi 1 e 2 e tolte eventuali bottiglie, si deve tirare il ripiano lentamente verso se stessi fino all'uscita completa dalle guide. ! In nessun caso estrarre più di un ripiano scorrevole alla volta. Se le bottiglie sono poche Se il numero delle bottiglie a disposizione non è sufficiente a riempire il frigo cantina, si consiglia di suddividerle fra tutti i ripiani disponibili, evitando di caricarle tutte in alto o in basso. Per una visualizzazione migliore dall'esterno, si consiglia di disporle centralmente su tutti i ripiani.IT

Manutenzione e anomalie Manutenzione e cura Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio dalla rete di alimentazione: staccare la spina dalla presa. Anomalie e rimedi Può accadere che l'apparecchio non funzioni. Prima di telefonare al Rivenditore, controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie Il compressore non funziona Il compressore non si ferma mai Possibili cause/soluzioni

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.

• La presa della corrente non funziona (verificare collegandovi un altro apparecchio elettrico).

• Contattare il centro assistenza tecnica. ! Qualsiasi intervento sull'apparecchio deve essere realizzato dal Servizio Tecnico Autorizzato, pena la nullità della garanzia. Dopo ogni intervento sul gruppo freddo, il tecnico deve controllare la tenuta del circuito. ! Anomalie di breve durata, quali ad esempio la mancanza di corrente, non compromettono i vini. Solo quando le anomalie di funzionamento vengono lasciate irrisolte per un lungo periodo possono diventare dannose per i vini. ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni. - 2002/96/CE. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.IT

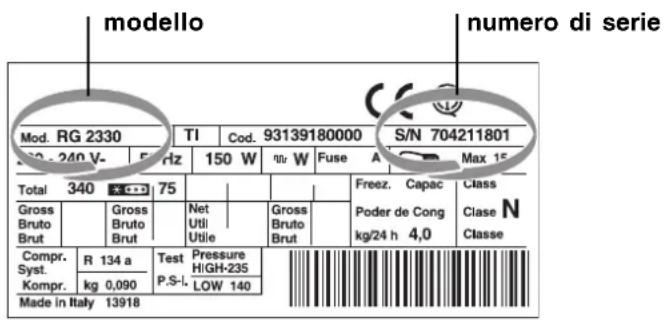

modello numero di serie Prima di contattare l’Assistenza:

Verificare se l’anomalia può essere risolta autonomamente ( vedi Anomalie e Rimedi

• In caso negativo, contattare il Numero Unico Nazionale 199.199.199. Comunicare:

• il modello della macchina (Mod.)

• il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* . Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com. Assistenza 195092483.0108/2012EN FORNO WL 36 A/HA Contents Features, 12 Notices Data Sheet Installation, 13 Location and power connection Technical information Product Description, 14 Interior Parts Control Panel Using the Wine Cellar 15-16 Bottle ageing compartment Manual temperature control Taking out the wooden shelves Table of ideal wine temperatures Stocking the wine bottles, 17-18 How to stock the bottles Maintenance and troubleshooting, 19 Care and Maintenance Troubleshooting Assistance, 20 Italiano, 1 Français, 21 Espanol, 31 Deutsch, 41 English, 11
