MANUALE UTENTE DSL40 Dörr

IT MANUALE DI ISTRUZIONI

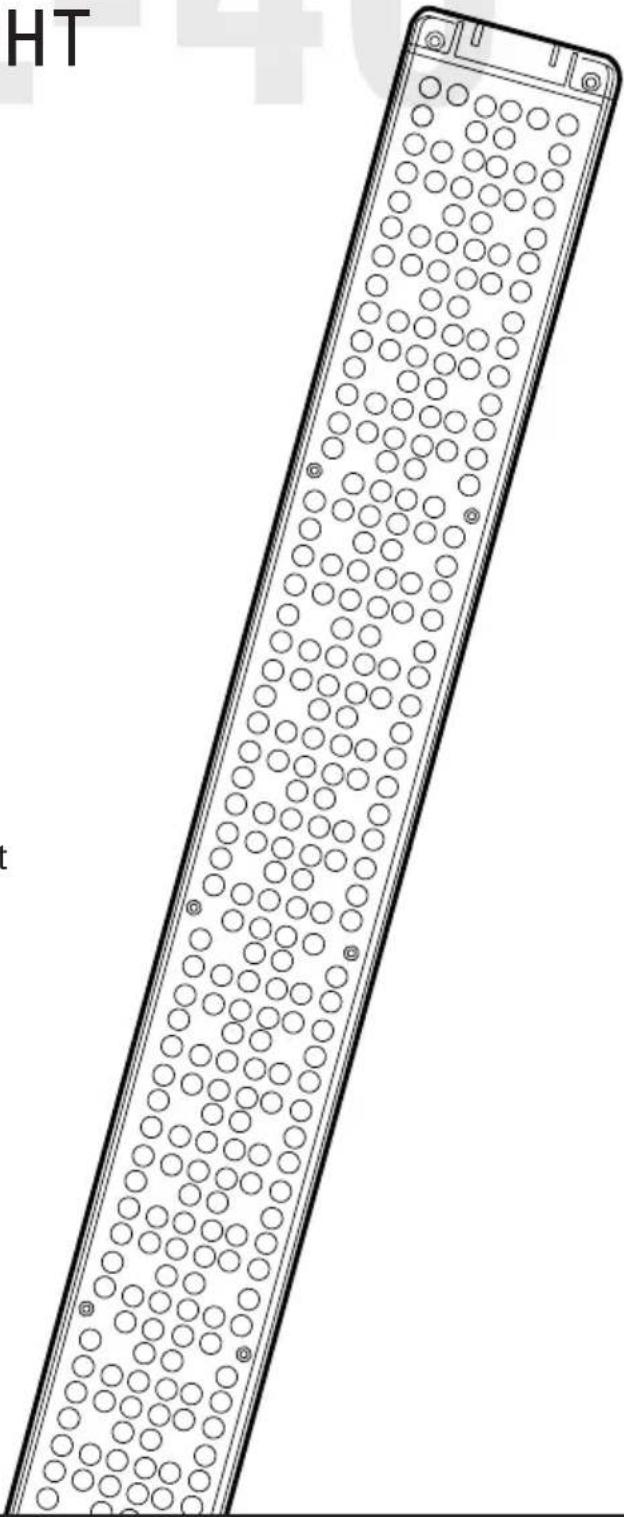

DSL-40 RGB Striscia di Luce a LED

IT MANUALE DI ISTRUZIONI

DSL-40 RGB STRISCIA DI LUCE A LED GRAZIE per aver scelto questo prodotto di qualità DÖRR. Si prega di leggere il manuale d’istruzioni e i suggerimenti sulla sicurezza accuratamente prima dell'uso. Conservare il manuale d’istruzioni insieme con il dispositivo per un uso futuro. Se altre persone usano questo dispositivo, fa si che questo manuale d’istruzioni sia disponibile. Questo manuale è parte del dispositivo e deve essere fornito con il dispositivo in caso di vendita. DÖRR non è responsabile per danni causati da un uso improprio o il mancato rispetto del manuale di istruzioni e avvertenze di sicurezza. 01 |

Non guardare direttamente il LED e non dirigere il fascio di luce negli occhi di esseri umani o animali! ATTENZIONE: Fissando la luce per un periodo prolungato può causare un danno irreversibile alla retina.

Solo per illuminazione a scopo fotografico. Non è indicato per illuminare una stanza in maniera definitiva.

Garantire una sufficiente ventilazione durante il funzionamento. Dopo l'uso, si prega di spegnere il dispositivo.

Assicurarsi di utilizzare il dispositivo solo con un adeguato batteria a Li-Ion di alta qualità di tipo NP-F750.

Per evitare lo scaricamento completo della batteria a Li-Ion quando il dispositivo non è in uso per un lungo periodo, si prega di caricare la batteria agli ioni di litio fino a circa il 60% di carica.

Non lasciate mai il caricatore delle batterie incustodito mentre ricarica le batterie. Dopo aver ricaricato, scollegate il carica batterie dall'alimentazione.

Utilizzare solo l'adattatore di alimentazione originale. Non utilizzare un cavo di prolunga.

Assicurarsi di spegnere il dispositivo dall'interruttore principale prima di scollegare la batteria o l'alimentatore.

Spegnere la luce a LED dopo l'uso e lasciarla raffreddare prima di riporre il dispositivo nella borsa.

Proteggere il prodotto dalla pioggia, umidità, la luce del sole diretto e temperature estremi.

Non utilizzare o toccare il dispositivo con le mani bagnate.

Proteggere il dispositivo da urti. Non utilizzare il dispositivo se è caduto. In questo caso un elettricista qualificato dovrebbe ispe- zionare il dispositivo prima di utilizzarlo di nuovo.

Non tentare di riparare il dispositivo da soli – pericolo di scossa elettrica! Quando è necessaria l'assistenza o la riparazione, contattare il personale di assistenza qualificato.

Individui con disabilità fisiche o cognitive dovrebbero utilizzare il dispositivo sotto supervisione.

Le persone con pacemaker, defibrillatori o altri impianti elettrici devono mantenere una distanza minima da 30 cm, perché il dispo- sitivo genera campi magnetici.

Non utilizzare il dispositivo vicino ad un telefono cellulare o apparecchi che generano un forte campo elettromagnetico (es. motori elettrici).

Questo dispositivo non è un giocattolo. Per evitare incidenti e soffocamento mantenere il dispositivo, gli accessori e il materiale di imballaggio lontano dai bambini e dagli animali domestici.

Proteggere l'apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno morbido in microfibra per pulire le parti esterne del dispositivo. Prima di pulire assicurarsi di spegnere il dispositivo e scol- legare il cavo di alimentazione o rimuovere la batteria.

Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere.

Se il dispositivo è difettoso o non viene più utilizzato, smaltire l'apparecchio secondo la direttiva RAEE. Per ulteriori informazioni, si prega di contattare le autorità locali, incaricati dello smaltimento dei rifiuti.28

02 | CONSIGLI DI SICUREZZA PER BATTERIE RICARICABILI

Utilizzare solo batterie di alta qualità di marche popolari. Quando si inserisce la batteria si prega di rispettare la corretta polarità (+/-). Si prega di rimuovere la batteria quando il dispositivo non è in uso per un periodo più lungo. Non gettare le batterie nel fuoco, state attenti ai corto circuito e non smontate le batterie. Non ricaricare mai le batterie non ricaricabili – pericolo di esplosione! Rimuovere immediatamente le batterie se si vede una fuoriuscita dal dispositivo. Rischio di bruciarsi con l'acido della batteria. Pulire i contatti prima di inserire batterie nuove. In caso di contatto con l'acido della batteria, lavare l'area interessata con acqua e sapone e consul- tare immediatamente un medico. Le batterie possono essere pericolose per la vita in caso di ingestione. Tenere le batterie lontano dalla portata dei bambini e animali domestici. Non gettare le batterie nei rifi uti domestici (vedi anche "Smaltimento delle batterie/ accumulatori").

03 | DESCRIZIONE DEL PRODOTTO

Con la sua vasta varietà di colori, puoi ottenere accenti creativi con la striscia di luce a LED RGB DÖRR DSL-40. I colori, la saturazione, la luminosità e la temperatura del colore nella modalità luce bianca sono variabili in modo continuo e creano e etti dinamici per gli scatti di prodotti o per scatti in ambienti interni ed esterni.

I colori RGB (rosso, verde, blu) possono essere regolati a piacere

Temperatura di colore per la luce bianca è regolabile da 3200-5500K

Funzionamento tramite la NP-F750 batteria agli ioni di litio in dotazione (compreso anche il caricatore di batteria) o tramite l'alimentatore in dotazione

Fornito con cinturino da polso, gancio per appendere e custodia rigida 04 | NOMENCLATURA › PAGINA 02 1 Area illuminata dal LED 2 Vano batteria 3 Perni di contatto della batteria 4 Presa per adattatore alimentatore 5 Display LCD

Pulsante H/S = tonalità "hue" e saturazione "saturation"

Pulsante Bri = luminosità "brightness"

Pulsante Bat = indicatore della capacità della batteria

Pulsante Tem = temperatura del colore 10 Interruttore principale (controllo a ghiera) 11 Occhiello per cinturino da polso 12 Attacco per cavalletto da ¼ di pollice/attacco per gancio 13 Gancio per appendere 14 Cinturino da polso 15 Carica batterie 16 Indicatore di carica del LED 17 Perni di contatto batteria +/- 18 Vano batteria 19 Presa per cavo di alimentazione 20 Cavo di alimentazione 21 Batteria agli ioni di litio 22 Contatti della batteria +/- 23 Adattatore alimentatore 24 Spina del Connettore per la luce RGB 25 Presa per l’adattatore alimentatore

05.1 CARICA DELLA BATTERIA AGLI IONI DI LITIO

Prima del primo utilizzo della luce RGB DSL-40, caricare completamente la batteria agli ioni di litio (21) con il carica batterie in dotazione (15). ATTENZIONE Ricaricare solo batterie ricaricabili agli ioni di litio del tipo NP-F750 con il carica batterie in dotazione! Il carica batterie non è adatto per caricare altri tipi di batterie! Inserire il cavo di alimentazione (20) nella presa del carica batterie (19) e collegarlo con una presa elettrica. L'indicatore di carica del LED (16) si illumina di verde29 Collocare la batteria agli ioni di litio (21) al centro del vano del carica batteria (18) e prestare attenzione alla corretta polarità (segni +/- sulla batteria e nel vano del carica batteria). Far scorrere la batteria completamente in avanti fi no ai perni dei contatti della bat- teria (17). Se la batteria è inserita correttamente e viene avviato il processo di ricarica, l'indicatore LED di carica (16) si illumina di rosso. Quando la batteria è completamente carica, l'indicatore di carica LED (16) diventa verde. Far scorrere la batteria agli ioni di litio all'indietro e rimuoverla dal vano del carica batteria. Scollegare il carica batterie dalla presa elettrica. ATTENZIONE Non lasciare mai incustodito il carica batterie mentre si ricarica la batteria. Dopo la ricarica, scollegare il carica batterie dall'alimentazione. NOTA Per evitare di scaricare completamente la batteria agli ioni di litio quando la luce RGB DSL-40 non viene utilizzata per un periodo prolungato, caricare la batteria agli ioni di litio fi no a ca. 60%. Batteria di ricambio di DÖRR disponibile opzionalmente da DÖRR nei negozi: DÖRR batteria agli ioni di litio NP-F750 Numero di serie 980152

05.2 INSERIMENTO DELLA BATTERIA AGLI IONI DI LITIO NELLA LUCE RGB DLS-40

ATTENZIONE Prima di inserire o rimuovere la batteria agli ioni di litio, assicurarsi che la luce RGB DSL-40 sia spenta. Inserire la batteria agli ioni di litio (21) nel vano della batteria (2) con i contatti della batteria (22) rivolti verso i Perni di contatto della batteria (3). Far scorrere la batteria completamente in avanti fi no ai perni dei contatti della batteria (3). Per rimuovere la batteria agli ioni di litio (21), far scorrere la batteria nel senso opposto e rimuoverla dal vano batteria.

05.3 FUNZIONAMENTO CON ALIMENTAZIONE ELETTRICA

In alternativa, la luce RGB DSL-40 può essere utilizzata con l'adattatore alimentatore in dotazione (23): Innanzitutto collegare il cavo di alimentazione (20) alla presa del cavo (25) dell'adattatore alimentatore. Inserire la spina del connettore (24) dell'alimentatore nella presa dell'adattatore di alimentazione (4) della luce RGB DSL-40 e collegarla con una presa elettrica. NOTA Durante il funzionamento con l'alimentazione, la batteria agli ioni di litio può rimanere all'interno del vano della batteria. ATTENZIONE Premere l'interruttore principale (10) per spegnere la luce RGB DSL-40 dopo l'uso. 06 | MONTAGGIO

06.1 MONTAGGIO SU UN TREPPIEDE

Per il montaggio su un treppiede, vi è un attacco da treppiede da ¼ di pollice (12) è localizzato su entrambe le estremità della luce RGB DSL-40. NOTA Vari treppiedi DÖRR disponibili opzionalmente nei negozi.

Per appendere la luce RGB DSL-40 in luoghi adatti in uno studio o all'aperto, avvitare il gancio fornito (13) in uno dei attacchi a treppiedi da ¼ di pollice (12).

06.3 CINTURINO DA POLSO

Per evitare di far cadere la luce RGB DSL-40 mentre si e ettuano scatti come per es. Dipinti con la luce ("Light Painting"), consigliamo di applicare il cinturino da polso in dotazione (14) all'occhiello (11). Il cinturino da polso può essere regolato in base alle dimensioni del polso.30 07 | OPERAZIONI

07.1 ACCENSIONE "ON"/SPEGNIMENTO "OFF"

Premere l'interruttore principale (10) per accendere o spegnere la luce RGB DSL-40. Ruotare l'interruttore principale verso sinistra o verso destra (10) per regolare le impostazioni.

07.2 PULSANTE H/S (IMPOSTAZIONE TONALITÀ E SATURAZIONE)

Modalità H/S rossa = impostazione della tonalità Premere il tasto H/S (6). Se si illumina di rosso, ruotare l'interruttore principale (10) verso sinistra o destra per impostare il colore desiderato. Impostazioni possibili da 0 a 199: Modalità H/S verde = impostazione della saturazione Dopo aver impostato il colore desiderato come descritto sopra, premere il pulsante H/S (6), quindi si illumina di verde. Ruotando l'interruttore principale (10) verso sinistra o destra, la saturazione della tonalità può essere aggiustata da 0-100%.

07.3 PULSANTE Bri (IMPOSTAZIONE DELLA LUMINOSITÀ)

Per regolare la luminosità, premere il pulsante Bri (7), quindi la luce si illumina di bianco. Ruotando l'interruttore principale (10) verso sinistra o destra, è possibile regolare la luminosità da 20-100%.

07.4 PULSANTE Tem (IMPOSTAZIONE DELLA TEMPERATURA DEL COLORE)

Nota bene: L'impostazione della temperatura del colore è possibile solo in modalità luce bianca. Premere il pulsante Tem 9) per attivare la modalità luce bianca (il pulsante si illumina di bianco). Ruotando l'interruttore principale (10) verso sinistra o destra, la temperatura del colore può essere regolata da 3200 K a 5500 K. Il display LCD (5) mostra i valori come segue: Ad esempio: 32 = 3200 K, 45= 4500 K, 55 = 5500 K etc.

07.5 PULSANTE Bat (INDICATORE DELLA CAPACITÀ DELLA BATTERIA)

Se si utilizza la luce RGB DSL-40 con la batteria, premere il pulsante Bat (8) per vedere l'indicatore della carica rimanente sul display LCD (5). Il display LCD (5) mostra i valori come segue: P0 (= 0% di carica rimanente) a P9 (= 90% di carica rimanente) Se si preme il pulsante Bat (8) mentre si utilizza la luce RGB DSL-40 con l'adattatore alimentatore connesso, il display LCD (5) indicherà "dc". ATTENZIONE Premere l'interruttore principale (10) per spegnere la luce RGB DSL-40 dopo l'uso. Colori Arancione Giallo Verde Turchese Blu Viola Rosa Rosso Per circa.: 5 20 50 75 90 145 180 19831

08 | PULIZIA E MAGAZZINAGGIO

Non utilizzare detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno in microfi bra morbido, leggermente umido per pulire le parti esterne del dispositivo. Prima di pulire assicurarsi di spegnere il dispositivo e scollegare il cavo di alimentazione o rimuovere la batteria! Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere. Questo dispositivo non è un giocattolo – tenere fuori dalla portata dei bambini. Tenere lontano da animali domestici. 09 | SPECIFICHE TECNICHE 10 | RILASCIATO CON 1x Striscia di luce DSL-40 RGB 1x Batteria agli ioni di litio NP-F750 1x Carica batteria 1x Adattatore Alimentatore 1x Cavo di alimentazione 1x Gancio 1x Cinturino da polso 1x Custodia rigida 1x Manuale di istruzioni DSL-40 RGB STRISCIA DI LUCE A LED Numero di LED 159 LEDs 3200 K / 159 LEDs 5500 K / 40 LEDs RGB Temperatura colore 3200 K - 5500 K (in modalità luce bianca) Potenza 36 W Angolo del fascio luminoso 45°, RGB LEDs 110° Indice di resa cromatica (CRI) 95 R

Illuminamento 5500 K: a 0,5 m circa. 1242 Lux/a 1 m circa. 337 Lux 3200 K: a 0,5 m circa. 940 Lux/a 1 m circa. 322 Lux Utilizzo via Replace-) NP-F750 batteria agli ioni di litio 7,2V 4400 mAh ( =

31,68 Wh) Alimentatore AC 100 ~ 240 V 50/60 Hz DC 9 V/3.0 A (entrambi inclusi) Durata di utilizzo con batteria completamente carica circa. 4 ore Dimensioni area illuminata circa. 410 x 40 mm Dimensioni circa. 610 x 50 x 37 mm Peso circa. 455 g senza batteria/640 g con batteria

Le batterie sono contrassegnati con il simbolo di un bidone barrato. Questo simbolo indica che le batterie e gli accumulatori che non possano più essere ricaricate o utilizzate, non devono essere smaltiti insieme ai rifi uti domestici. Le batterie possono contenere sostanze nocive che possono causare danni alla salute e all'ambiente. Si prega di utilizzare i sistemi di restituzione e raccolta disponibili nel proprio paese per lo smaltimento dei rifi uti delle batterie.

11.2 INFORMAZIONI RAEE

La direttiva sulle attrezzature elettriche ed elettroniche (direttiva RAEE) è la direttiva comunitaria Europea sulle apparec- chiature elettriche ed elettroniche, che è diventata legge europea nel febbraio 2003. Lo scopo principale di questa direttiva è quello di evitare di creare rifi uti elettronici. Riciclaggio e altre forme di recupero dei rifi uti dovrebbero essere incoraggiati per ridurre gli sprechi. Il simbolo (del cestino) sul prodotto e sulla confezione signifi ca che i prodotti elettrici ed elettronici usati non devono essere smaltiti con i rifi uti domestici. Siete responsabili di smaltire tutti i rifi uti elettronici o elettrici presso i punti di raccolta specifi ci. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare risorse preziose e si tratta di un contributo signifi cativo per proteggere il nostro ambiente e la salute umana. Per ulteriori informazioni sul corretto smaltimento delle apparecchiature elettriche ed elettroniche, riciclaggio e Punti di ritiro siete invitati a rivolgersi alle autorità locali, le società di gestione dei rifi uti, il rivenditore o il produttore di questo dispositivo.

11.3 CONFORMITÀ A ROHS

Questo prodotto è conforme alla direttiva europea 2011/65/UE del 8 giugno 2011 per la restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (RoHS) e successive modifi che.
