MANUALE UTENTE DSL40 Dörr

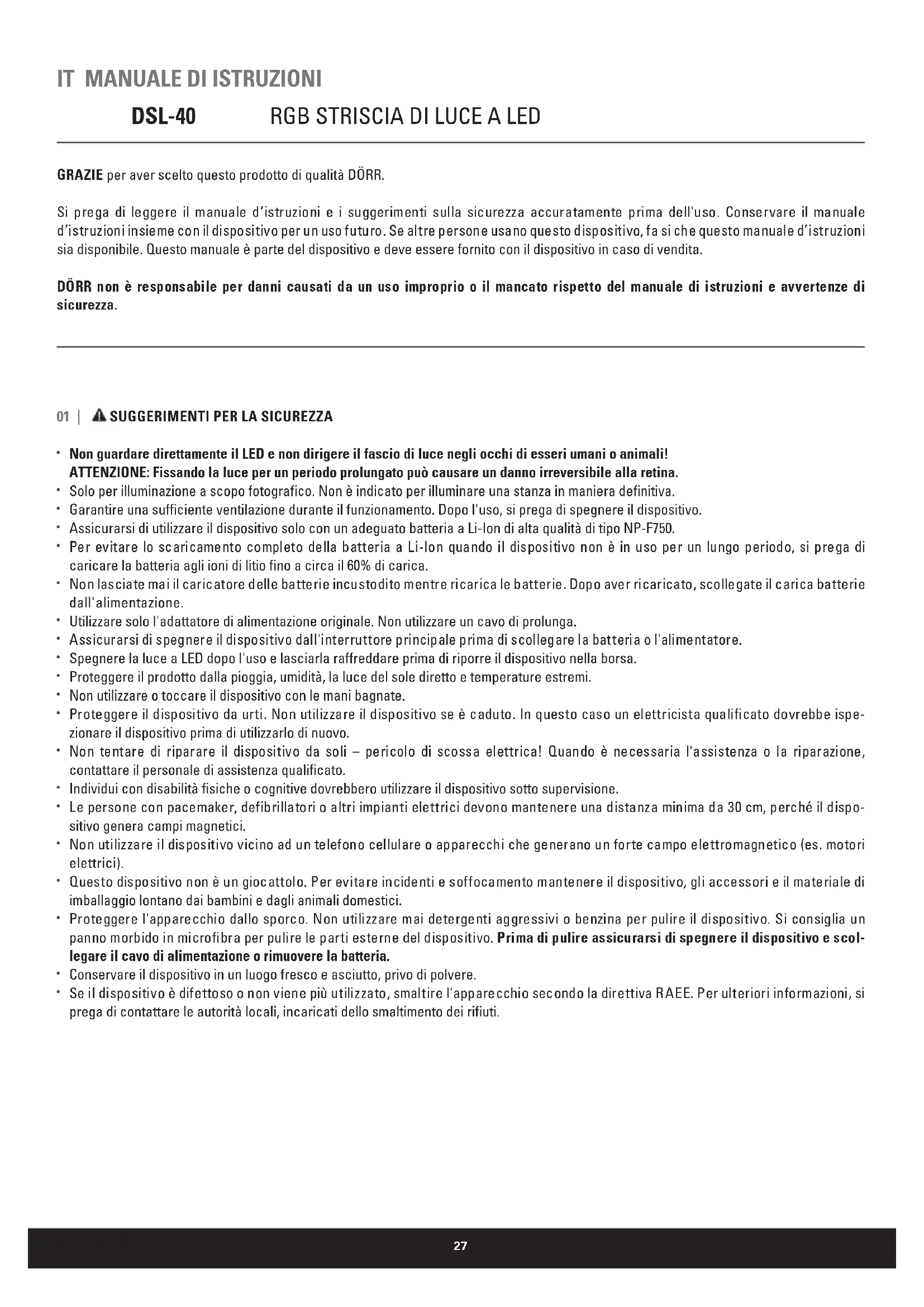

IT MANUALE DI ISTRUZIONI

DSL-40 RGB Striscia di Luce a LED

GRAZIE per aver scelto questo prodotto di qualità DÖRR.

Si prega di leggere il manuale d'istruzioni e i suggerimenti sulla sicurezza accuratamente prima dell'uso. Conservare il manuale d'istruzioni insieme con il dispositivo per un uso futuro. Se altre persone usano questo dispositivo, fa si che questo manuale d'istruzioni sia disponibile. Questo manuale è parte del dispositivo e deve essere fornito con il dispositivo in caso di vendita.

DÖRR non è responsabile per danni causati da un uso improprio o il mancato rispetto del manuale di istruzioni e avvertenze di sicurezza.

01 | ▲ SUGGERIMENTI PER LA SICUREZZA

• Non guardare direttamente il LED e non dirigere il fascio di luce negli occhi di esseri umani o animali! ATTENZIONE: Fissando la luce per un periodo prolungato può causare un danno irreversibile alla retina.
- Solo per illuminazione a scopo fotografico. Non è indicato per illuminare una stanza in maniera definitiva.
- Garantire una sufficiente ventilazione durante il funzionamento. Dopo l'uso, si prega di spegnere il dispositivo.
• Assicurarsi di utilizzare il dispositivo solo con un adeguato batteria a Li-Ion di alta qualità di tipo NP-F750.
- Per evitare lo scaricamento completo della batteria a Li-lon quando il dispositivo non è in uso per un lungo periodo, si prega di caricare la batteria agli ioni di litio fino a circa il 60% di carica.
- Non lasciate mai il caricatore delle batterie incustodito mentre ricarica le batterie. Dopo aver ricaricato, scollegate il carica batterie dall'alimentazione.
- Utilizzare solo l'adattatore di alimentazione originale. Non utilizzare un cavo di prolunga.
• Assicurarsi di spegnere il dispositivo dall'interruttore principale prima di scollegare la batteria o l'alimentatore.
- Spegnere la luce a LED dopo l'uso e lasciarla raffreddare prima di riporre il dispositivo nella borsa.
- Proteggere il prodotto dalla pioggia, umidità, la luce del sole diretto e temperature estremi.
• Non utilizzare o toccare il dispositivo con le mani bagnate.
- Proteggere il dispositivo da urti. Non utilizzare il dispositivo se è caduto. In questo caso un elettricista qualificato dovrebbe ispezionare il dispositivo prima di utilizzarlo di nuovo.
- Non tentare di riparare il dispositivo da soli – pericolo di scossa elettrica! Quando è necessaria l'assistenza o la riparazione, contattare il personale di assistenza qualificato.
- Individui con disabilità fisiche o cognitive dovrebbero utilizzare il dispositivo sotto supervisione.
- Le persone con pacemaker, defibrillatori o altri impianti elettrici devono mantenere una distanza minima da 30 cm, perché il dispositivo genera campi magnetici.
- Non utilizzare il dispositivo vicino ad un telefono cellulare o apparecchi che generano un forte campo elettromagnetico (es. motori elettrici).
- Questo dispositivo non è un giocattolo. Per evitare incidenti e soffocamento mantenere il dispositivo, gli accessori e il materiale di imballaggio lontano dai bambini e dagli animali domestici.
- Proteggere l'apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno morbido in microfibra per pulire le parti esterne del dispositivo. Prima di pulire assicurarsi di spegnere il dispositivo e scollegare il cavo di alimentazione o rimuovere la batteria.
- Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere.
- Se il dispositivo è difettoso o non viene più utilizzato, smaltire l'apparecchio secondo la direttiva RAEE. Per ulteriori informazioni, si prega di contattare le autorità locali, incaricati dello smaltimento dei rifiuti.

Utilizzare solo batterie di alta qualità di marche popolari. Quando si inserisce la batteria si prega di rispettare la corretta polarità (+/-). Si prega di rimuovere la batteria quando il dispositivo non è in uso per un periodo più lungo. Non gettare le batterie nel fuoco, state attenti ai corto circuito e non smontate le batterie. Non ricaricare mai le batterie non ricaricabili – pericolo di esplosione! Rimuovere immediatamente le batterie se si vede una fuoriuscita dal dispositivo. Rischio di bruciarsi con l'acido della batteria. Pulire i contatti prima di inserire batterie nuove. In caso di contatto con l'acido della batteria, lavare l'area interessata con acqua e sapone e consultare immediatamente un medico. Le batterie possono essere pericolose per la vita in caso di ingestione. Tenere le batterie lontano dalla portata dei bambini e animali domestici. Non gettare le batterie nei rifiuti domestici (vedi anche "Smaltimento delle batterie/ accumulatori").

03 | DESCRIZIONE DEL PRODOTTO

Con la sua vasta varietà di colori, puoi ottenere accenti creativi con la striscia di luce a LED RGB DÖRR DSL-40. I colori, la saturazione, la luminosità e la temperatura del colore nella modalità luce bianca sono variabili in modo continuo e creano effetti dinamici per gli scatti di prodotti o per scatti in ambienti interni ed esterni.

• I colori RGB (rosso, verde, blu) possono essere regolati a piacere
• Temperatura di colore per la luce bianca è regolabile da 3200-5500K
- Fornito con cinturino da polso, gancio per appendere e custodia rigida

- Funzionamento tramite la NP-F750 batteria agli ioni di litio in dotazione (compreso anche il caricatore di batteria) o tramite l'alimentatore in dotazione

04 | NOMENCLATURA > PAGINA 02

04.1 LUCE RGB DSL-40

1 Area illuminata dal LED
2 Vano batteria
3 Perni di contatto della batteria
4 Presa per adattatore alimentatore
5 Display LCD
6 Pulsante H/S = tonalità "hue" e saturazione "saturation"
7 Pulsante Bri = luminosità "brightness"
8 Pulsante Bat = indicatore della capacità della batteria
9 Pulsante Tem = temperatura del colore
10 Interruttore principale (controllo a ghiera)
11 Occhiello per cinturino da polso
12 Attacco per cavalletto da ¼ di pollice/attacco per gancio
13 Gancio per appendere
14 Cinturino da polso

04.2 CARICABATTERIE + BATTERIA AGLI IONI DI LITIO + ADATTATORE ALIMENTATORE

15 Carica batterie
16 Indicatore di carica del LED
17 Perni di contatto batteria +/-
18 Vano batteria
19 Presa per cavo di alimentazione
20 Cavo di alimentazione
21 Batteria agli ioni di litio
22 Contatti della batteria +/-
23 Adattatore alimentatore
24 Spina del Connettore per la luce RGB
25 Presa per l'adattatore alimentatore

05 | PRIMA MESSA IN SERVIZIO

05.1 CARICA DELLA BATTERIA AGLI IONI DI LITIO

Prima del primo utilizzo della luce RGB DSL-40, caricare completamente la batteria agli ioni di litio (21) con il carica batterie in dotazione (15).

ATTENZIONE

Ricaricare solo batterie ricaricabili agli ioni di litio del tipo NP-F750 con il carica batterie in dotazione! Il carica batterie non è adatto per caricare altri tipi di batterie!

Inserire il cavo di alimentazione (20) nella presa del carica batterie (19) e collegarlo con una presa elettrica. L'indicatore di carica del LED (16) si illumina di verde

Collocare la batteria agli ioni di litio (21) al centro del vano del carica batteria (18) e prestare attenzione alla corretta polarità (segni +/- sulla batteria e nel vano del carica batteria). Far scorrere la batteria completamente in avanti fino ai perni dei contatti della batteria (17). Se la batteria è inserita correttamente e viene avviato il processo di ricarica, l'indicatore LED di carica (16) si illumina di rosso. Quando la batteria è completamente carica, l'indicatore di carica LED (16) diventa verde. Far scorrere la batteria agli ioni di litio all'indietro e rimuoverla dal vano del carica batteria. Scollegare il carica batterie dalla presa elettrica.

ATTENZIONE

Non lasciare mai incustodito il carica batterie mentre si ricarica la batteria.

Dopo la ricarica, scollegare il carica batterie dall'alimentazione.

NOTA Per evitare di scaricare completamente la batteria agli ioni di litio quando la luce RGB DSL-40 non viene utilizzata per un periodo prolungato, caricare la batteria agli ioni di litio fi no a ca. 60%.

Batteria di ricambio di DÖRR disponibile opzionalmente da DÖRR nei negozi:

DÖRR batteria agli ioni di litio NP-F750 Numero di serie 980152

05.2 INSERIMENTO DELLA BATTERIA AGLI IONI DI LITIO NELLA LUCE RGB DLS-40

ATTENZIONE

Prima di inserire o rimuovere la batteria agli ioni di litio, assicurarsi che la luce RGB DSL-40 sia spenta.

Inserire la batteria agli ioni di litio (21) nel vano della batteria (2) con i contatti della batteria (22) rivolti verso i Perni di contatto della batteria (3). Far scorrere la batteria completamente in avanti fi no ai perni dei contatti della batteria (3).

Per rimuovere la batteria agli ioni di litio (21), far scorrere la batteria nel senso opposto e rimuoverla dal vano batteria.

05.3 FUNZIONAMENTO CON ALIMENTAZIONE ELETTRICA

In alternativa, la luce RGB DSL-40 può essere utilizzata con l'adattatore alimentatore in dotazione (23): Innanzitutto collegare il cavo di alimentazione (20) alla presa del cavo (25) dell'adattatore alimentatore. Inserire la spina del connettore (24) dell'alimentatore nella presa dell'adattatore di alimentazione (4) della luce RGB DSL-40 e collegarla con una presa elettrica.

NOTA Durante il funzionamento con l'alimentazione, la batteria agli ioni di litio può rimanere all'interno del vano della batteria.

ATTENZIONE

Premere l'interruttore principale (10) per spegnere la luce RGB DSL-40 dopo l'uso.

06 | MONTAGGIO

06.1 MONTAGGIO SU UN TREPPIEDE

Per il montaggio su un treppiede, vi è un attacco da treppiede da ¼ di pollice (12) è localizzato su entrambe le estremità della luce RGB DSL-40.

NOTA Vari treppiedi DÖRR disponibili opzionalmente nei negozi.

06.2 AGGANCIATO

Per appendere la luce RGB DSL-40 in luoghi adatti in uno studio o all'aperto, avvitare il gancio fornito (13) in uno dei attacchi a treppiedi da ¼ di pollice (12).

06.3 CINTURINO DA POLSO

Per evitare di far cadere la luce RGB DSL-40 mentre si effettuano scatti come per es. Dipinti con la luce ("Light Painting"), consigliamo di applicare il cinturino da polso in dotazione (14) all'occhiello (11). Il cinturino da polso può essere regolato in base alle dimensioni del polso.

07.1 ACCENSIONE "ON"/SPEGNIMENTO "OFF"

Premere l'interruttore principale (10) per accendere o spegnere la luce RGB DSL-40.

Ruotare l'interruttore principale verso sinistra o verso destra (10) per regolare le impostazioni.

07.2 PULSANTE H/S (IMPOSTAZIONE TONALITÀ E SATURAZIONE)

Modalità H/S rossa = impostazione della tonalità

Premere il tasto H/S (6). Se si illumina di rosso, ruotare l'interruttore principale (10) verso sinistra o destra per impostare il colore desiderato.

Impostazioni possibili da 0 a 199:

Colori	Arancione	Giallo	Verde	Turchese	Blu	Viola	Rosa	Rosso
Per circa.:	5	20	50	75	90	145	180	198

Modalità H/S verde = impostazione della saturazione

Dopo aver impostato il colore desiderato come descritto sopra, premere il pulsante H/S (6), quindi si illumina di verde. Ruotando l'interruttore principale (10) verso sinistra o destra, la saturazione della tonalità può essere aggiustata da 0-100%.

07.3 PULSANTE Bri (IMPOSTAZIONE DELLA LUMINOSITÀ)

Per regolare la luminosità, premere il pulsante Bri (7), quindi la luce si illumina di bianco. Ruotando l'interruttore principale (10) verso sinistra o destra, è possibile regolare la luminosità da 20-100%.

07.4 PULSANTE Tem (IMPOSTAZIONE DELLA TEMPERATURA DEL COLORE)

Nota bene: L'impostazione della temperatura del colore è possibile solo in modalità luce bianca.

Premere il pulsante Tem 9) per attivare la modalità luce bianca (il pulsante si illumina di bianco).

Ruotando l'interruttore principale (10) verso sinistra o destra, la temperatura del colore può essere regolata da 3200 K a 5500 K.

Il display LCD (5) mostra i valori come segue:

Ad esempio: 32 = 3200 K, 45 = 4500 K, 55 = 5500 K etc.

07.5 PULSANTE Bat (INDICATORE DELLA CAPACITÀ DELLA BATTERIA)

Se si utilizza la luce RGB DSL-40 con la batteria, premere il pulsante Bat (8) per vedere l'indicatore della carica rimanente sul display LCD (5).

Il display LCD (5) mostra i valori come segue: P0 (= 0% di carica rimanente) a P9 (= 90% di carica rimanente)

Se si preme il pulsante Bat (8) mentre si utilizza la luce RGB DSL-40 con l'adattatore alimentatore connesso, il display LCD (5) indicherà "dc".

ATTENZIONE

Premere l'interruttore principale (10) per spegnere la luce RGB DSL-40 dopo l'uso.

Non utilizzare detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno in microfibra morbido, leggermente umido per pulire le parti esterne del dispositivo. Prima di pulire assicurarsi di spegnere il dispositivo e scollegare il cavo di alimentazione o rimuovere la batteria! Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere. Questo dispositivo non è un giocattolo – tenere fuori dalla portata dei bambini. Tenere lontano da animali domestici.

09 | SPECIFICHE TECNICHE

DSL-40 RGB STRISCIA DI LUCE A LED
Numero di LED 159 LEDs 3200 K / 159 LEDs 5500 K / 40 LEDs RGB
Temperatura colore 3200 K - 5500 K (in modalità luce bianca)
Potenza 36 W
Angolo del fascio luminoso 45°, RGB LEDs 110°
Indice di resa cromatica (CRI) 95 R	a
Illuminamento 5500 K: a 0,5 m circa. 1242 Lux/a 1 m circa. 337 Lux
	3200 K: a 0,5 m circa. 940 Lux/a 1 m circa. 322 Lux
Utilizzo via	Replace-) NP-F750 batteria agli ioni di litio 7,2V 4400 mAh ( ≧ 31,68 Wh)Alimentatore AC 100 ~ 240 V 50/60 Hz DC 9 V/3.0 A (entrambi inclusi)
Durata di utilizzo con batteria completamente carica circa. 4 ore
Dimensioni area illuminata circa. 410 x 40 mm
Dimensioni circa. 610 x 50 x 37 mm
Peso circa. 455 g senza batteria/640 g con batteria
CARICA BATTERIE PER NP-F750
Ingresso ("Input") AC 100 - 240 V 50/60 Hz 150 mA (massimo)
Uscita ("Output")	DC 8,4 V/600 mA
Dimensioni circa. 85 x 46 x 40 mm
Peso circa. 118 g

10 | RILASCIATO CON

1x Striscia di luce DSL-40 RGB

1x Batteria agli ioni di litio NP-F750

1x Carica batteria

1x Adattatore Alimentatore

1x Cavo di alimentazione

1x Gancio

1x Cinturino da polso

1x Custodia rigida

1x Manuale di istruzioni

11.1 SMALTIMENTO DI BATTERIE/ACCUMULATORI

Le batterie sono contrassegnati con il simbolo di un bidone barrato. Questo simbolo indica che le batterie e gli accumulatori che non possano più essere ricaricate o utilizzate, non devono essere smaltiti insieme ai rifiuti domestici. Le batterie possono contenere sostanze nocive che possono causare danni alla salute e all'ambiente. Si prega di utilizzare i sistemi di restituzione e raccolta disponibili nel proprio paese per lo smaltimento dei rifi uti delle batterie.

11.2 INFORMAZIONI RAEE

La direttiva sulle attrezzature elettriche ed elettroniche (direttiva RAEE) è la direttiva comunitaria Europea sulle apparecchiature elettriche ed elettroniche, che è diventata legge europea nel febbraio 2003. Lo scopo principale di questa direttiva è quello di evitare di creare rifiuti elettronici. Riciclaggio e altre forme di recupero dei rifiuti dovrebbero essere incoraggiati per ridurre gli sprechi. Il simbolo (del cestino) sul prodotto e sulla confezione significa che i prodotti elettrici ed elettronici usati non devono essere smaltiti con i rifiuti domestici. Siete responsabili di smaltire tutti i rifiuti elettronici o elettrici presso i punti di raccolta specifici. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare risorse preziose e si tratta di un contributo significativo per proteggere il nostro ambiente e la salute umana. Per ulteriori informazioni sul corretto smaltimento delle apparecchiature elettriche ed elettroniche, riciclaggio e Punti di ritiro siete invitati a rivolgersi alle autorità locali, le società di gestione dei rifi uti, il rivenditore o il produttore di questo dispositivo.

Questo prodotto è conforme alla direttiva europea 2011/65/UE del 8 giugno 2011 per la restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (RoHS) e successive modifi che.

11.4 MARCHIO CE

Il marchio CE è conforme alle direttive europee CE.
