Tipo di prodotto	Televisore LCD
Marca	Sony
Modello	KDL-40D3550
Dimensioni dello schermo	40 pollici (101,6 cm di diagonale)
Risoluzione dello schermo	1920 x 1080 pixel (Full HD)
Sistema televisivo	Analogico: B/G/H, D/K, L, I; Digitale: DVB-T / DVB-C
Sistema colore	PAL, SECAM, NTSC 3.58/4.43 (ingresso video)
Potenza audio	10 W + 10 W
Dimensioni (con piede)	981 x 692 x 265 mm
Dimensioni (senza piede)	981 x 643 x 110 mm
Peso (con piede)	24,0 kg
Peso (senza piede)	20,5 kg
Alimentazione	220-240 V AC, 50 Hz
Consumo elettrico	193 W (standby: 0,3 W)
Connettori	2 x HDMI, 2 x Scart (21 pin), 1 x ingresso componenti, 1 x PC VGA, 1 x S-video, 1 x composito, 1 x uscita audio, 1 x cuffie, 1 x slot CAM
Funzioni principali	Guida EPG digitale, elenco preferiti, controllo HDMI, PAP/PIP, modalità immagine (Intenso, Standard, Cinema, Foto), Modalità Film, sensore di luce, modalità Eco energetica, spegnimento programmato, timer
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; per le macchie ostinate, utilizzare un panno morbido leggermente inumidito con acqua saponata diluita; non utilizzare prodotti abrasivi o solventi
Sicurezza	Installare su una superficie stabile; lasciare uno spazio di ventilazione (10 cm sui lati, 30 cm sopra); scollegare prima della pulizia; utilizzare solo i supporti a muro Sony consigliati
Accessori forniti	Telecomando RM-ED009, batterie, cavo di alimentazione, cavo coassiale, cinghia di supporto e viti
Ricambi e riparabilità	Consultare un tecnico autorizzato Sony per qualsiasi riparazione; ricambi disponibili tramite il servizio post-vendita
Informazioni generali	Manuale disponibile in più lingue; supporto online: http://support.sony-europe.com/TV/DVBC/

Domande frequenti - KDL-40D3550 SONY

Come installare il mio televisore Sony KDL-40D3550?

Dopo aver disimballato l'apparecchio, fissare il piede con la cinghia di supporto fornita per evitare cadute. Collegare l'antenna o il cavo al connettore ANT. Inserire il cavo di alimentazione. Accendere il televisore e seguire le istruzioni di configurazione iniziale (selezione della lingua, paese, ricerca automatica dei canali).

Come collegare un dispositivo esterno (lettore DVD, console)?

Utilizzare uno degli ingressi disponibili: HDMI per la migliore qualità, Scart per dispositivi più vecchi, o componenti/composito per sorgenti analogiche. Collegare il dispositivo, quindi premere +/⇨ sul telecomando per selezionare la sorgente corrispondente nell'elenco degli ingressi.

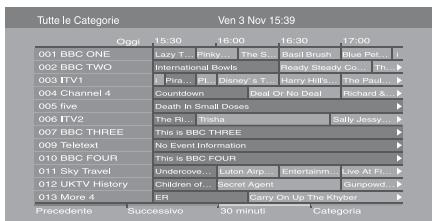

Come utilizzare la guida elettronica dei programmi (EPG)?

In modalità digitale, premere il tasto EPG () del telecomando. È possibile navigare tra canali e programmi e persino programmare una registrazione o un promemoria selezionando il programma e premendo il tasto i+/?.

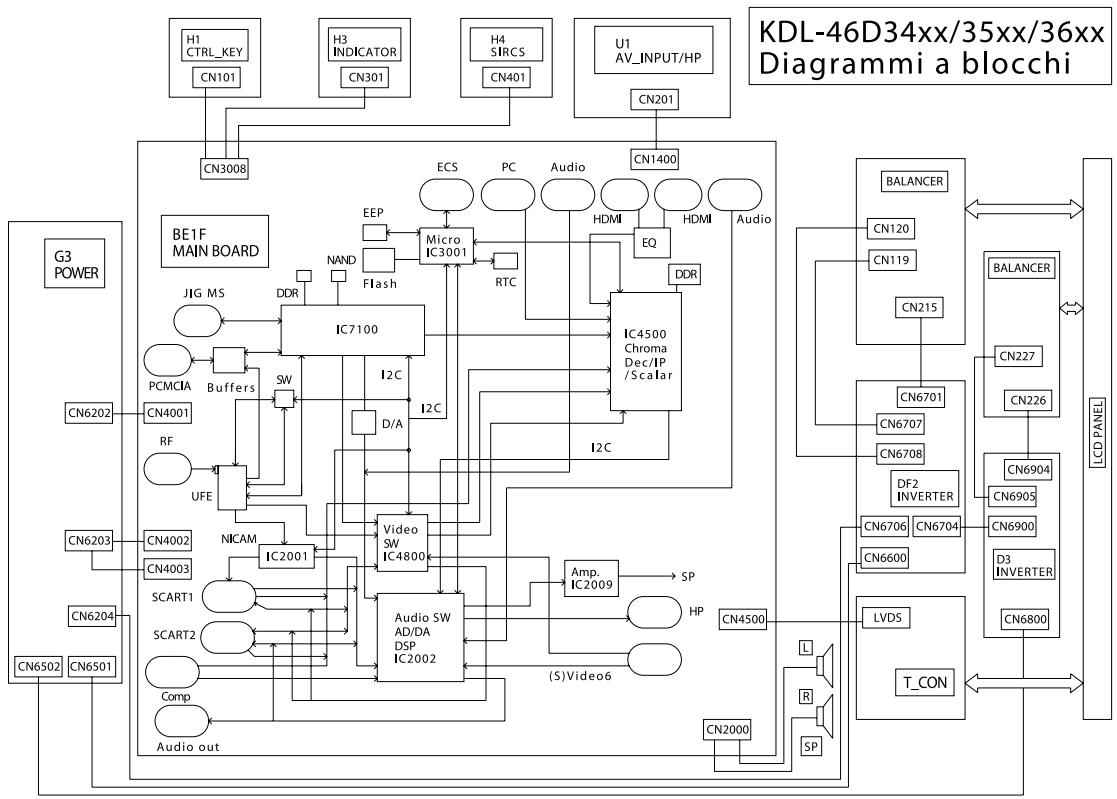

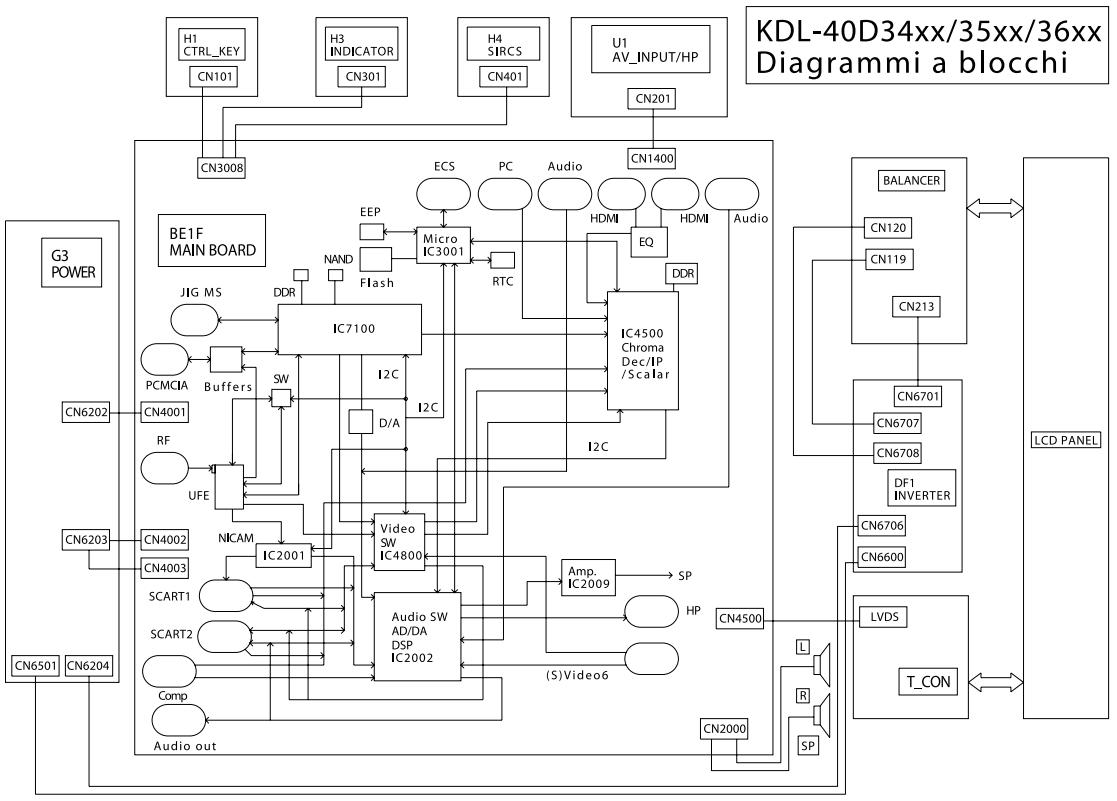

Cosa fare se il televisore non rileva i canali?

Assicurarsi che l'antenna o il cavo sia collegato correttamente. Avviare la ricerca automatica tramite il menu Impostazione > Mem. auto. o Avvio auto. Se non appare alcun canale, verificare se la trasmissione digitale è disponibile nella propria zona e se l'antenna è adatta.

Come regolare la qualità dell'immagine?

Premere MENU, quindi selezionare l'icona Immagine. È possibile scegliere una Modalità immagine (Intenso, Standard, Cinema, Foto) e regolare individualmente contrasto, luminosità, colori, ecc. Utilizzare R a Z per tornare alle impostazioni predefinite.

Come attivare la modalità risparmio energetico?

Tramite il menu Impostazione, selezionare Eco energetica. Scegliere tra le opzioni: Riduzione luminosità, Senza immagine (disattivazione dell'immagine, audio conservato) o Disattivato. Questa funzione riduce il consumo elettrico.

Perché l'immagine è assente ma l'audio funziona?

Verificare che la sorgente di ingresso sia selezionata correttamente. Se il problema persiste, premere il tasto ☐ (Silenzioso) per assicurarsi che l'audio non sia disattivato. Assicurarsi che l'Altoparlante sia impostato su Altoparlante TV nel menu Impostazione AV.

Come posso utilizzare la funzione PIP (immagine nell'immagine)?

Collegare un computer tramite l'ingresso PC IN. Premere TOOLS, selezionare PIP. L'immagine del PC viene visualizzata a schermo intero e un piccolo schermo TV appare nell'angolo. È possibile spostare questo piccolo schermo con i tasti direzionali.

Cosa fare se il telecomando non risponde?

Sostituire le batterie rispettando le polarità. Verificare che non vi siano ostacoli tra il telecomando e il sensore a infrarossi del televisore. Se il problema persiste, provare a ripristinare il televisore scollegandolo per alcuni minuti.

Come pulire lo schermo LCD?

Scollegare prima l'apparecchio. Utilizzare un panno morbido e asciutto per spolverare. Per le macchie, inumidire leggermente il panno con acqua o una soluzione detergente delicata. Non utilizzare mai alcol, ammoniaca o prodotti abrasivi, poiché danneggerebbero il rivestimento dello schermo.

MANUALE UTENTE KDL-40D3550 SONY

Istruzioni per l'uso

Prima di utilizzare il televisore, leggere la sezione “Informazioni di sicurezza” del presente manuale. Conservare il manuale per riferimento futuro.

Gebruiksaanwijzing

Grazie per aver acquistato questo prodotto Sony. Prima di utilizzare l'apparecchio, leggere attentamente il presente manuale e conservarlo come riferimento futuro.

Smaltimento del televisore

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo

di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda Germania. Per qualsiasi problema relativo all'assistenza o alla garanzia, si prega di fare riferimento agli indirizzi indicati nei documenti di assistenza e garanzia forniti con il prodotto.

Avviso per la funzione del televisore digitale

• Qualsiasi funzione relativa al televisore digitale (DVB) è operativa soltanto nelle nazioni o aree in cui i segnali terrestri digitali DVB-T (MPEG2) vengono trasmessi o nei luoghi in cui si ha accesso ad un servizio via cavo compatibile con DVB-C (MPEG2). Si prega di confermare con il proprio rivenditore locale se è possibile ricevere un segnale DVB-T nella zona in cui si risiede o di chiedere al proprio fornitore se il loro servizio via cavo DVB-C è adatto al funzionamento integrato con questo televisore.
• Il fornitore via cavo potrebbe addebitare una tariffa aggiuntiva per tali servizi e potrebbe essere necessario concordare alcuni termini e condizioni commerciali.
• Anche se questo televisore è conforme alle specifiche DVB-T e DVB-C, la compatibilità con le future trasmissioni digitali terrestri DVB-T e digitali via cavo DVB-C non può essere garantita.
• Alcune funzioni del televisore digitale potrebbero non essere disponibili in alcune nazioni/regioni e il cavo DVB-C potrebbe non funzionare correttamente con alcuni fornitori.

Per un elenco di fornitori via cavo compatibili, consultare il sito web per l'assistenza: http://support.sony-europe.com/TV/DVBC/

Informazioni sui marchi

• DVB is a registered trademark of the DVB Project
- HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC.

Le illustrazioni usate in questo manuale sono del KDL-40D3500 salvo indicazione contraria.

La “xx” che appare sul nome del modello corrisponde a due cifre numeriche relative al design o alla variazione di colore.

DICHIARAZIONE DI CONFORMITA' IN BASE ALL'ARTICOLO 2 PARAGRAFO B DEL D.M. 26.03.1992

Si dichiara che questi modelli sono stati assemblati nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.M. 26.03.92 ed in particolare sono conformi alle prescrizioni dell'articolo 1 dello stesso D.M.

DICHIARAZIONE DI CONFORMITA'

Si dichiara che gli apparecchi sono stati fabbricati in conformità all'Art.2 Comma 1 del D.M. 28.08.95 n. 548.

Le prescrizioni alle frequenze sono quelle indicate nel paragrafo 3 dell'allegato A al D.M. 25.06.85 e nel paragrafo 3 dell'allegato 1 al D.M. 27.08.87 e precisamente :

BANDE DI FREQUENZA

1.Bande di frequenza:

Low VHF	E2 - C	Freq. da 48,25 a 82,25 MHz Compreso Canale C
	S01 - S2	Freq. da 69,25 a 112,25 MHz
	S3 - S10	Freq. da 119,25 a 168,25 MHz
High VHF	E5 - E12	Freq. da 175,25 a 224,25 MHz
	S11 - S20	Freq. da 231,25 a 294,25 MHz
Hyperband	S21 - S36	Freq. da 303,25 a 423,25 MHz
	S37 - S41	Freq. da 431,25 a 463,25 MHz
UHF	E21- E69	Freq. da 471,25 a 855,25 MHz

1. Frequenza intermedia: Multi - Standard FI-Video: 38,9 MHz

FI-Audio I: 33,4 MHz

FI-Audio II: 33,16 MHz

1. Oscillatore locale: Frequenza oscillatore locale superiore a quella del segnale.

Indice

Guida di avvio 6

Informazioni di sicurezza....10

Precauzioni 12

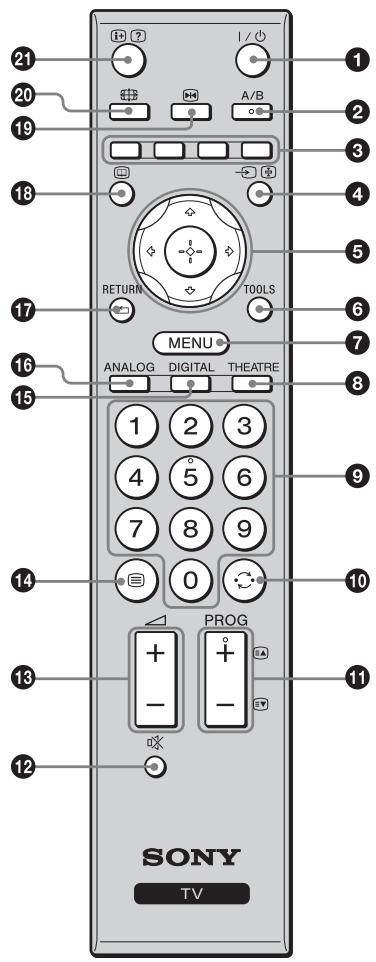

Descrizione del telecomando....13

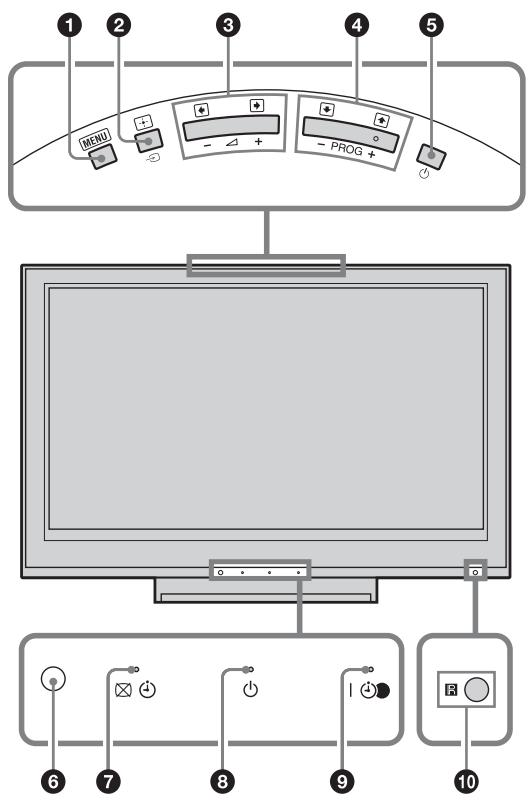

Descrizione dei tasti e degli indicatori del televisore....14

Visione dei programmi

Visione dei programmi 15

Controllo della Guida digitale elettronica dei programmi (EPG) DVB......17

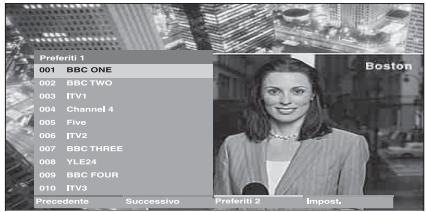

Uso dell'elenco Preferiti Digitali DV3 19

Uso di apparecchi opzionali

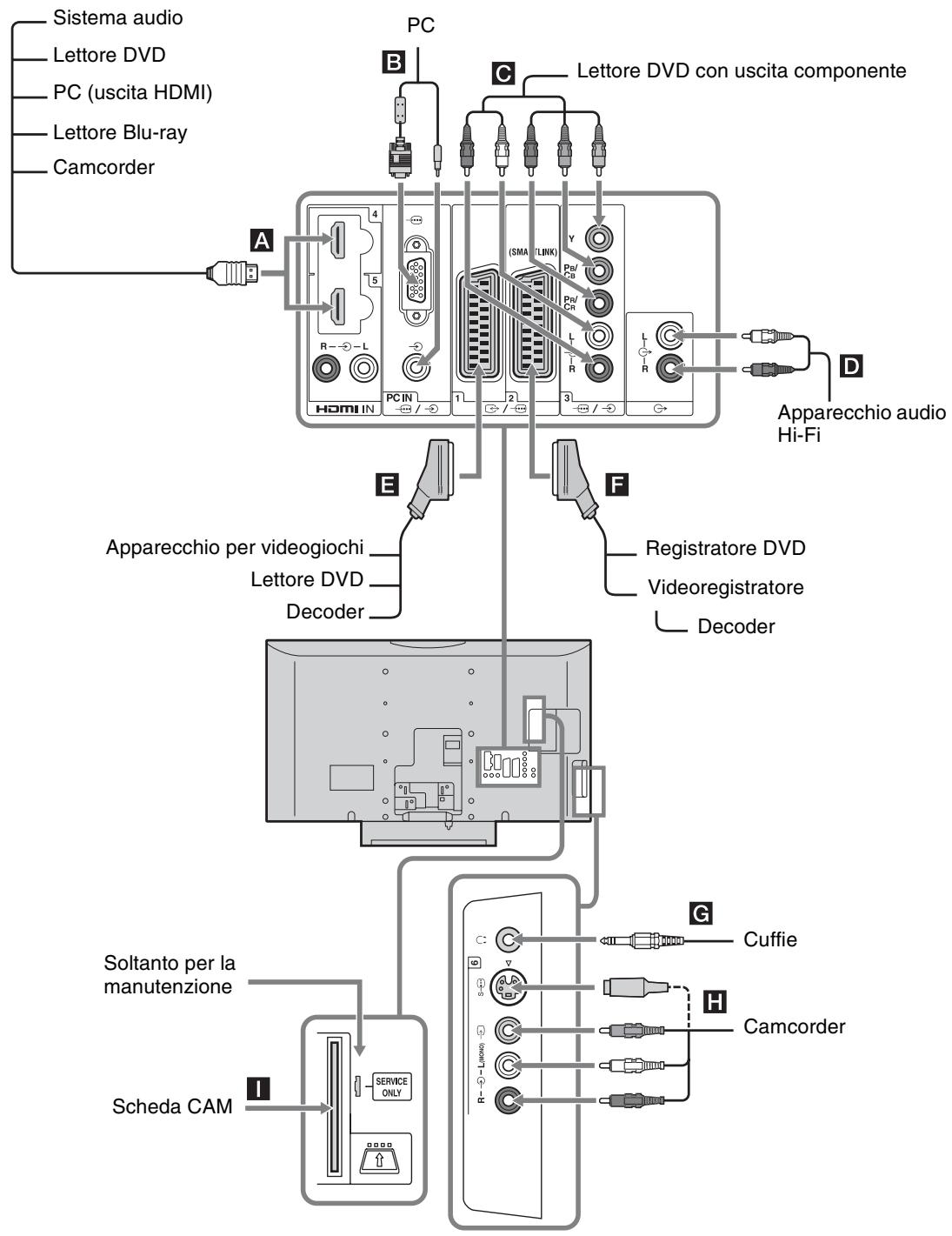

Collegamento di apparecchi opzionali 20

Visualizzazione di immagini da un apparecchio collegato 22

Uso del controllo HDMI 24

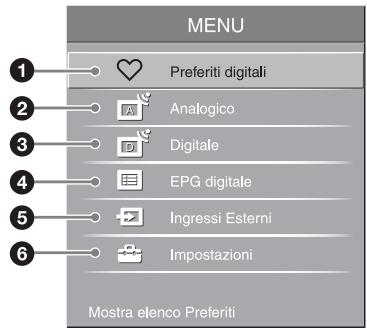

Uso delle funzioni MENU

Navigazione nei menu....25

Menu Immagine 26

Menu Suono....28

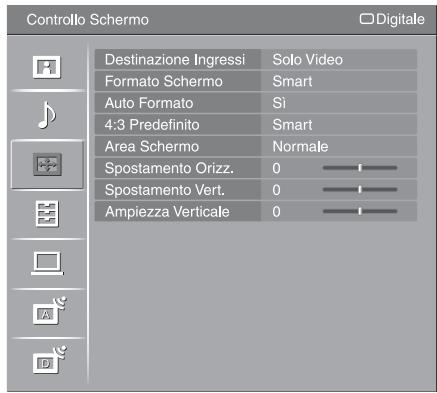

Menu Controllo Schermo ....30

Menu Impostazione....32

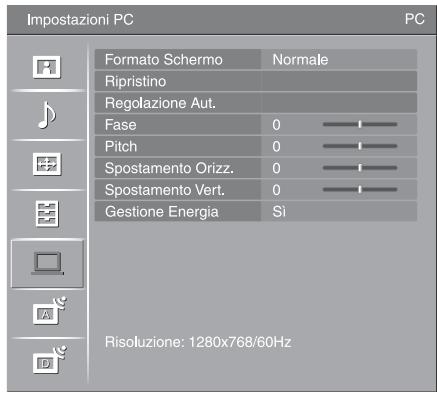

Menu Impostazioni PC 36

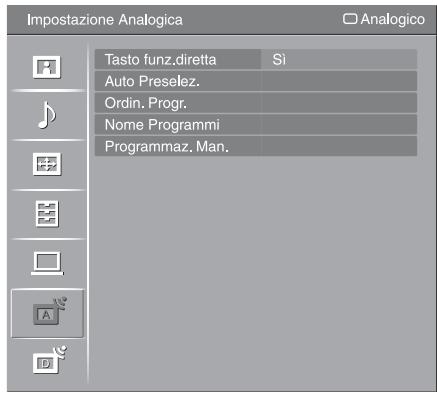

Menu Impostazione Analogica 37

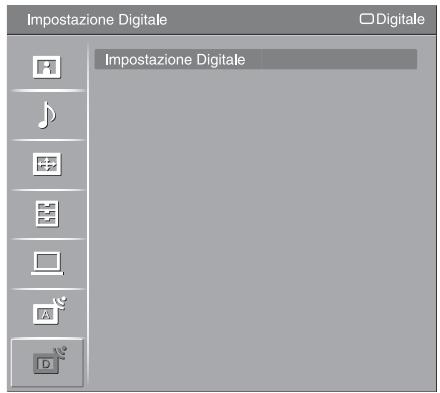

Menu Impostazione Digitale DVB 40

Altre informazioni

Caratteristiche tecniche....43

Guida alla risoluzione dei problemi 45

DVB : soltanto per i canali digitali

1: Verifica degli accessori

Cavo di alimentazione (tipo C-6)* (1)

Cavo coassiale (1)

Cinghia di supporto (1) e viti (2)

Telecomando RM-ED009 (1)

Pile formato AA (tipo R6) (2)

* Non rimuovere i nuclei in ferrite.

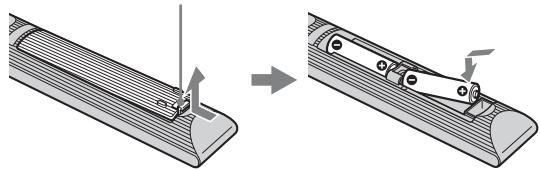

Per inserire le pile nel telecomando

Spingere e sollevare il coperchio per aprire.

• Inserire le batterie rispettando la corretta polarità.
• Non utilizzare insieme tipi di batterie diversi o mischiare batterie usate e nuove.
• Nel rispetto dell'ambiente, depositare le batterie scariche negli appositi contenitori adibiti alla raccolta differenziata. Alcune regioni potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.
• Maneggiare il telecomando con cura, evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
• Non posizionare il telecomando in prossimità di fonti di calore, in luoghi direttamente esposti alla luce solare o in stanze umide.

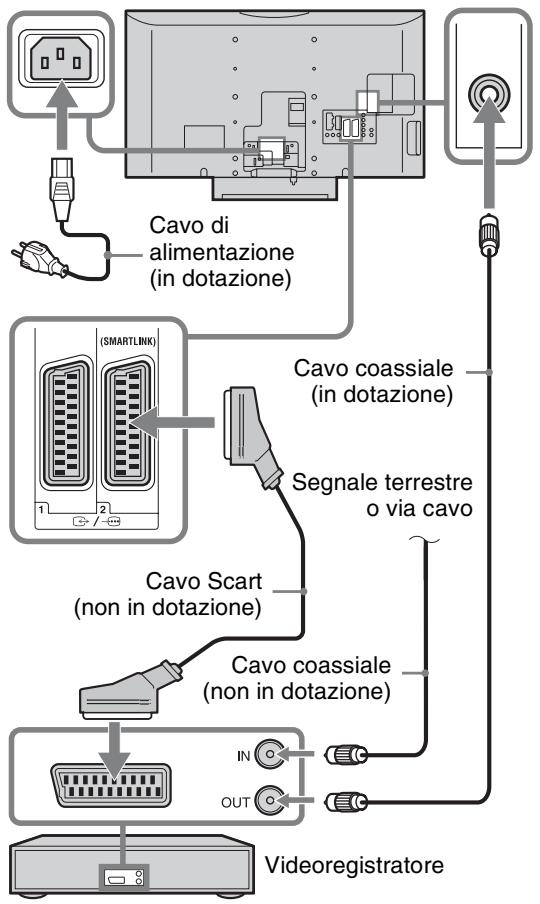

2: Collegamento di un'antenna/un cavo/un videoregistratore

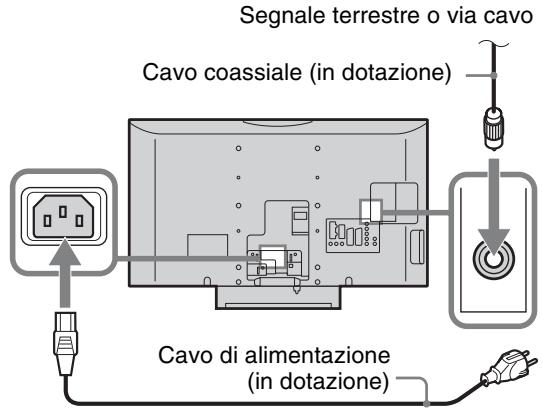

Collegamento di un'antenna/un cavo

Collegamento di un'antenna/un cavo e un videoregistratore


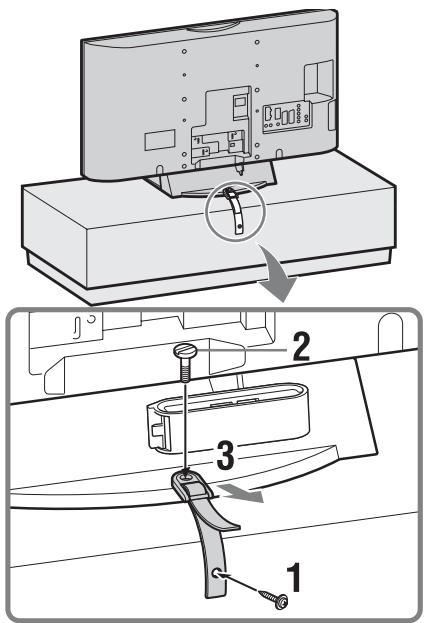

3: Fissaggio antirovesciamento

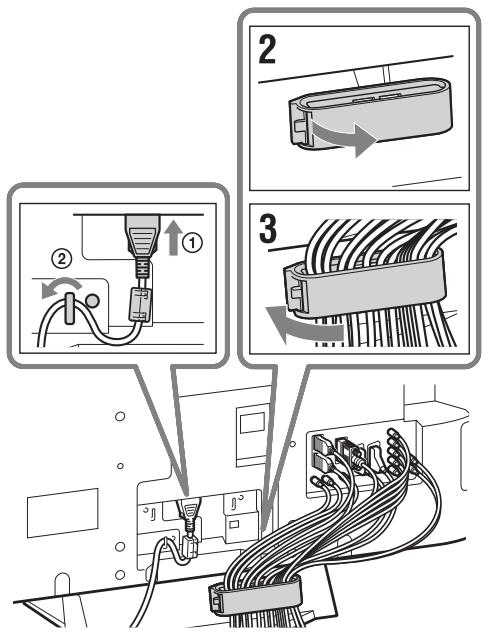

4: Raggruppamento dei cavi

[NO TEXT]
Il gancio del fermacavi può essere aperto da entrambi i lati secondo la posizione di fissaggio.

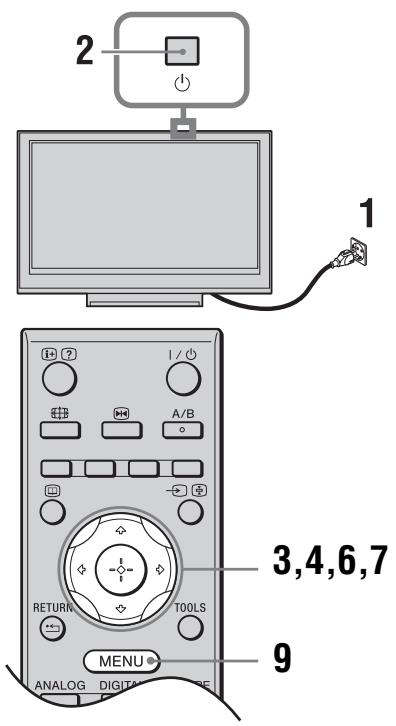

5: Esecuzione dell'impostazione iniziale

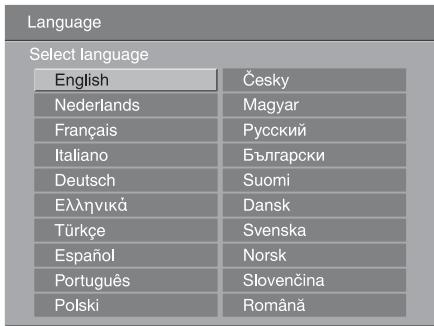

Selezione della lingua e della nazione/regione

1 Collegare il televisore alla presa di corrente (220-240 V CA, 50 Hz).
2 Premere ⏻ sul bordo superiore del televisore. Alla prima accensione del televisore, viene visualizzato il menu Language (Lingua) sullo schermo.

3 Premere ⇌/⇔/⇔/⇔ per selezionare la lingua visualizzata sulle schermate del menu, quindi premere ⊕.

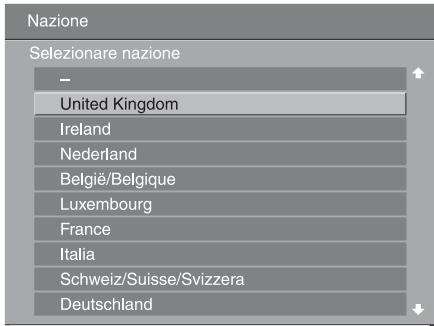

4 Premere ⚙/▽ per selezionare la nazione o la regione nella quale il televisore verrà utilizzato, quindi premere ⊕.

Se la nazione/regione in cui si desidera utilizzare il televisore non appare nell'elenco, selezionare “-” invece di una nazione/regione.

Sintonia automatica del televisore

5 Prima di iniziare la sintonia automatica del televisore, inserire un nastro preregistrato nel videoregistratore collegato al televisore (pagina 7) ed avviare la riproduzione.
Il canale video viene individuato e memorizzato sul televisore durante la sintonia automatica.
Se il videoregistratore non è collegato al televisore, saltare questo punto.

6 Premere ⇌/⇒ per selezionare “OK”, quindi premere ⊕.

7 Premere ↗/▽ per selezionare “Antenna” o “via Cavo”, quindi premere ⊕.

Se si seleziona “via Cavo”, appare la schermata per la selezione del tipo di scansione. Vedere “Per sintonizzare il televisore per il collegamento digitale via cavo” a pagina 9.

Il televisore inizia a cercare tutti i canali digitali disponibili e in seguito tutti i canali analogici disponibili. Questa operazione potrebbe richiedere un po' di tempo, perciò non premere i tasti sul televisore o telecomando durante il procedimento.

Se si visualizza un messaggio che richiede di verificare il collegamento dell'antenna

Non è stato rilevato alcun canale digitale né analogico. Verificare il collegamento dell'antenna e premere ⊕ per avviare di nuovo la sintonia automatica.

8 Quando sullo schermo appare il menu Ordinamento Programmi, seguire i punti di "Ordin. Progr." a pagina 37.

Se non si desidera modificare l'ordine in cui i canali analogici vengono salvati sul televisore, passare al punto successivo.

9 Premere MENU per uscire.

A questo punto, sul televisore sono stati sintonizzati tutti i canali disponibili.

[NO TEXT]

Quando non è possibile ricevere un canale televisivo digitale o quando al punto 4 (pagina 8) si seleziona una regione in cui non ci sono le trasmissioni digitali, l'ora deve essere impostata dopo aver eseguito il punto 9.

Per sintonizzare il televisore per il collegamento digitale via cavo

1 Premere ⬆/♥ per selezionare “Tipo scansione”, quindi premere ⊕.
2 Premere ♣/▽ per selezionare “Scansione rapida” o “Scansione completa”, quindi premere ⊕.

“Scansione rapida”: I canali vengono sintonizzati secondo le informazioni sul fornitore via cavo entro il segnale trasmesso.

L'impostazione consigliata per “Frequenza”, “ID rete” e “Velocità simbolo” è “Auto” se il proprio fornitore via cavo non ha fornito i valori effettivi da utilizzare. “Scansione rapida” è consigliata per la sintonia rapida quando questa è supportata dal proprio fornitore via cavo.

“Scansione completa”: Tutti i canali disponibili vengono sintonizzati e salvati. Questo procedimento potrebbe richiedere un po’ di tempo. Questa opzione è consigliata quando “Scansione rapida” non è supportata dal proprio fornitore via cavo.

Per ulteriori informazioni sui fornitori via cavo supportati, consultare il sito web per l'assistenza: http://support.sony-europe.com/TV/DVBC/

3 Premere ⇌/⇒/↓ per selezionare “Avvio”, quindi premere ⊕.

Il televisore inizia la ricerca dei canali. Non premere i tasti sul televisore o telecomando.

[Non-Text]

Alcuni fornitori via cavo non supportano “Scansione rapida”. Se non viene rilevato nessun canale utilizzando “Scansione rapida”, eseguire “Scansione completa”.

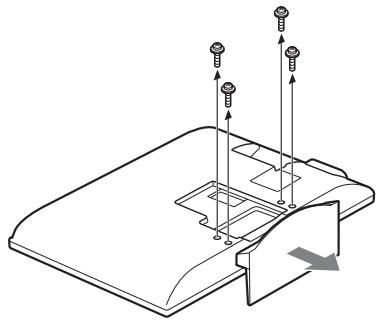

Smontaggio del supporto dal televisore

[Non-Text]

Non rimuovere il supporto per alcun motivo tranne che per montare il televisore alla parete o per applicare il supporto opzionale per televisore.

Informazioni di sicurezza

Installazione/Impostazione

Installare e utilizzare il televisore attenendosi alle istruzioni fornite di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.

Installazione

• Il televisore deve essere installato in prossimità di una presa di rete facilmente accessibile.
• Collocare il televisore su una superficie piana e stabile.
• Per l'installazione a parete rivolgersi esclusivamente a personale qualificato.
• Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, compresi:
• Staffa di montaggio a parete SU-WL500
  – Supporto per televisore SU-FL300M

Trasporto

• Prima di trasportare il televisore, scollegare tutti i cavi.
• Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone.
• Se il televisore viene trasportato a mano, sollevarlo come illustrato a destra. Non praticare pressione sul pannello LCD.
• Durante il sollevamento o lo spostamento del televisore, sorreggerlo saldamente dal fondo.

- Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.

- Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

Assicurarsi di tenere il fondo del pannello e non la parte anteriore.

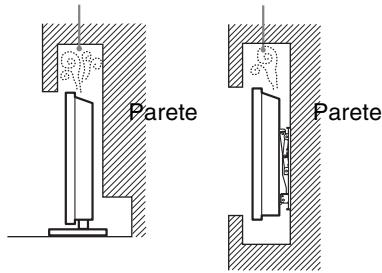

Ventilazione

• Non coprire i fori di ventilazione o inserire oggetti nel mobile.
• Lasciare un po' di spazio intorno al televisore.
• Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un'adeguata circolazione dell'aria.

Installato a parete

Installato sul supporto

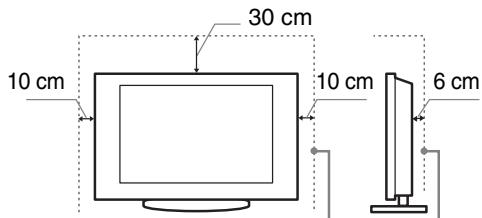

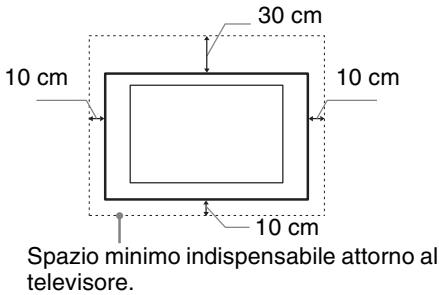

Spazio minimo indispensabile attorno al televisore.

• Per garantire una ventilazione adeguata ed evitare l'accumulo di sporcizia e polvere:
• Non posare il televisore piatto, né installarlo in posizione capovolta, girato all'indietro o lateralmente.
• Non posizionare il televisore su uno scaffale o dentro un armadio.
• Non coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili.
• Non installare il televisore nel modo indicato di seguito.

Circolazione dell'aria bloccata

Cavo di alimentazione

Maneggiare il cavo e la presa di rete nel modo indicato di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni:

• Collegare il televisore utilizzando un cavo di alimentazione con messa a terra a filo triplo e una presa di rete con messa a terra di protezione.
• Utilizzare soltanto cavi di alimentazione Sony, non di altre marche.
• Inserire completamente la spina nella presa di rete.
• Utilizzare il televisore esclusivamente con alimentazione da 220-240 V CA.
• Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e prestare attenzione a non rimanere impigliati nei cavi con i piedi.
• Disinserire il cavo di alimentazione dalla presa di rete prima di effettuare operazioni sul televisore o di spostarlo.
• Tenere il cavo di alimentazione lontano da fonti di calore.
• Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l'isolamento potrebbe deteriorarsi e provocare un incendio.

Note

• Non utilizzare il cavo di alimentazione fornito su altri apparecchi.
• Non sottoporre a pressione, piegare o attorcigliare eccessivamente il cavo di alimentazione. I fili interni potrebbero scoprirsi o danneggiarsi.
  • Non modificare il cavo di alimentazione.
  • Non collocare oggetti pesanti sul cavo di alimentazione.
• Non tirare il cavo di alimentazione per disinserirlo.
• Non collegare un numero eccessivo di apparecchiature alla medesima presa di rete.
• Non utilizzare una presa di rete inadeguata alla spina in uso.

Uso proibito

Non installare/utilizzare il televisore in luoghi, ambienti o situazioni come quelle elencate di seguito: il televisore potrebbe presentare un malfunzionamento e provocare incendi, scosse elettriche, danni e/o lesioni.

Luogo:

All'aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all'interno di un veicolo, in ambiente medico, in posizioni instabili, esposto all'acqua, pioggia, umidità o fumo.

Ambiente:

Luoghi caldi, umidi o eccessivamente polverosi; esposti all'ingresso di insetti; dove potrebbero essere soggetti a vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.). Non esporre il televisore a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contenenti liquidi, come per esempio vasi.

Situazione:

Non utilizzare con le mani bagnate, senza il mobile o con accessori diversi da quelli raccomandati dal fabbricante. Durante i temporali scollegare il televisore dalla presa di rete e dall'antenna.

Rottura di componenti:

• Non tirare oggetti contro il televisore. Il vetro dello schermo potrebbe rompersi a causa dell'impatto e provocare lesioni gravi.
• Se la superficie del televisore si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche.

Periodi di inutilizzo

• Qualora si preveda di non utilizzare il televisore per numerosi giorni, esso dovrà essere scollegato dalla presa di rete per motivi ambientali e di sicurezza.
• Anche se spento, il televisore non è scollegato dalla rete elettrica; per scollegare completamente il televisore, estrarre la spina dalla presa di rete.
• Alcuni televisori potrebbero comunque disporre di funzioni che per operare correttamente richiedono di lasciare il televisore in standby.

Bambini

• Impedire ai bambini di salire sul televisore.
• Tenere gli accessori di piccole dimensioni lontano dalla portata dei bambini, affinchè non vengano accidentalmente ingeriti.

Qualora si verifichino i seguenti problemi...

Spegnere il televisore e disinserire immediatamente il cavo di alimentazione qualora si verifichino i seguenti problemi.

Rivolgersi al proprio rivenditore o a Sony per fare controllare il televisore da personale opportunamente qualificato.

Quando:

• Il cavo di alimentazione è danneggiato.
• La presa di rete è inadeguata alla spina in uso.
• Il televisore è danneggiato per una caduta, un urto o un oggetto lanciato.
• All'interno del televisore sono penetrate sostanze liquide o oggetti solidi.

Precauzioni

Visione del televisore

• Si consiglia la visione del televisore in condizioni di luce adatta, in quanto condizioni di luce scarsa o periodi prolungati danneggiano la vista.
• Onde evitare danni all'udito, durante l'uso delle cuffie regolare il volume a livelli moderati.

Schermo LCD

• Per quanto lo schermo LCD sia realizzato con tecnologia ad alta precisione e disponga del 99,99% od oltre di pixel effettivi, potranno comparire ripetutamente punti neri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento.
• Non spingere o graffiare il filtro anteriore e non posizionare oggetti sopra al televisore. L'immagine potrà risultare non uniforme o lo schermo LCD danneggiato.
• Se il televisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento, bensì di un fenomeno che scompare con l'aumento della temperatura.
• Se vengono visualizzati in modo continuo fermi immagine, è possibile che si presenti un'immagine residua. Tale immagine scompare dopo alcuni istanti.
• Durante l'uso del televisore, lo schermo e il rivestimento si scaldano. Non si tratta di un problema di funzionamento.
• Lo schermo LCD contiene piccole quantità di cristalli liquidi e mercurio. Anche i tubi a fluorescenza utilizzati in questo televisore contengono mercurio. Per lo smaltimento attenersi ai regolamenti e alle normative locali.

Cura e pulizia della superficie dello schermo e del rivestimento

Verificare di avere disinserito il cavo di alimentazione collegato al televisore dalla presa di rete prima di procedere alla pulizia.

Per evitare il degradamento del materiale o del rivestimento dello schermo, prendere le seguenti precauzioni.

• Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere con delicatezza. Se la polvere persiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita.
• Non utilizzare spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcool, benzene, diluenti o insetticidi. L'uso di tali materiali o il contatto prolungato con gomma o materiali vinilici potrebbero danneggiare la superficie dello schermo e il materiale di rivestimento del televisore.
• Per regolare l'angolazione del televisore, spostarlo lentamente in modo da evitare che muovendolo scivoli dalla base.

Apparecchiature opzionali

Mantenere i componenti opzionali o eventuali apparecchiature che emettono radiazioni elettromagnetiche lontano dal televisore. In caso contrario, si potranno verificare distorsione dell'immagine e/o disturbi dell'audio.

Descrizione del telecomando

• Il tasto numerico 5, i tasti PROG + e A/B sono dotati di punti a sfioramento. Utilizzare i punti a sfioramento come punti di riferimento durante l'utilizzo del televisore.
• Se si spegne il televisore, anche la modalità Theatre viene disattivata.

① I/⏻ – Attesa TV

Consente di accendere e spegnere il televisore dalla modalità di attesa.

② A/B – Doppio Audio (pagina 29)
③ Tasti colorati (pagina 16, 17, 19)
4 →/÷ – Selezione ingresso / Arresto televideo

• In modalità TV (pagina 22): consente di selezionare la sorgente in ingresso tra gli apparecchi collegati alle prese del televisore.
• In modalità televideo (pagina 16): consente di mantenere il televideo sulla pagina attuale.

⑤ ↩/▽/◁/⇨/⊕ (pagina 15, 25)

⑥ TOOLS (pagina 16, 22)

Consente di accedere a varie opzioni per la visione e di modificare/eseguire le regolazioni secondo la sorgente e il formato dello schermo.

⑦ MENU (pagina 25)

8 THEATRE

È possibile attivare o disattivare la modalità Theatre. Quando la modalità Theatre è attivata, l'uscita audio (se il televisore è collegato ad un sistema audio usando un cavo HDMI) e la qualità dell'immagine ottimali per il contenuto su pellicola vengono impostate automaticamente.

⑨ Tasti numerici

• In modalità TV: consentono di selezionare i canali. Per i canali con numero da 10 in avanti, immettere rapidamente la seconda e la terza cifra.
• In modalità televideo: consentono di digitare le tre cifre del numero di pagina da selezionare.

10 - Canale precedente

Consente di tornare al canale precedente guardato (per più di cinque secondi).

11 PROG +/-/▲/▼

• In modalità TV (pagina 15): consente di selezionare il canale successivo (+) o precedente (-).
• In modalità televideo (pagina 16): consente di selezionare la pagina successiva (EA) o precedente (EV).

12 ☐ – Silenziamento (pagina 15, 22)

13 △ +/- - Volume (pagina 22)
14 ☐ – Televideo (pagina 15)
15 DIGITAL – Modalità digitale (pagina 15)
16 ANALOG – Modalità analogica (pagina 15)
17 RETURN /

Consente di tornare alla schermata precedente di qualsiasi menu visualizzato.

18 – EPG (Guida digitale elettronica dei programmi) (pagina 17)
19 – Immagine Ferma (pagina 15)

Consente di fermare l'immagine sul televisore.

20 - Modalità dello schermo (pagina 16)
21 i+/? - Visualizzazione Info / Televideo

• In modalità digitale: consente di visualizzare brevi dettagli del programma che si sta guardando attualmente.
• In modalità analogica: consente di visualizzare informazioni quali il numero del canale attuale e il formato dello schermo.
• In modalità televideo (pagina 16): consente di visualizzare le informazioni nascoste (es. risposte dei quiz).

Descrizione dei tasti e degli indicatori del televisore

1 MENU (pagina 25)
② →/÷ - Selezione ingresso / OK

- In modalità TV (pagina 22): consente di selezionare la sorgente in ingresso tra gli apparecchi collegati alle prese del televisore. - In menu TV: consente di selezionare il menu o l'opzione e conferma l'impostazione.

③ ∠+/-/→/←

• In modalità TV: consente di aumentare (+) o diminuire (-) il volume.
• In menu TV: consente di spostarsi verso destra (→) o verso sinistra (←) tra le varie opzioni.

4 PROG +/-/↑/↓

• In modalità TV: consente di selezionare il canale successivo (+) o precedente (-).
• In menu TV: consente di spostarsi verso l'alto (↑) o verso il basso (↓) tra le varie opzioni.

⑤ ⏻ - Alimentazione

Consente di spegnere o accendere il televisore.

[NO TEXT]

Per scollegare completamente il televisore, estrarre la spina dalla presa di rete.

⑥ Sensore per luce (pagina 35)
7 ☒ - Indicatore Immagine assente / Timer

- Si illumina in verde quando l'immagine viene disattivata (pagina 35).

- Si illumina in arancione quando viene impostato il timer (pagina 34).

8 ⏻ – Indicatore di attesa

Si illumina in rosso quando il televisore è in modalità di attesa.

9 I Ⓐ – Indicatore di alimentazione / del programma di registrazione con timer

• Si illumina in verde quando il televisore è acceso.
• Si illumina in arancione quando viene impostata la registrazione con timer (pagina 17).
• Si illumina in rosso durante la registrazione con timer.

10 Sensore per comando a distanza

• Riceve i segnali a raggi infrarossi dal telecomando.
• Non mettere nulla sul sensore, poiché si potrebbe influire sulla sua funzione.

[NO TEXT]

Accertarsi che il televisore sia completamente spento prima di scollegare il cavo di alimentazione. Se si scollega il cavo di alimentazione mentre il televisore è acceso si potrebbe far rimanere acceso l'indicatore o si potrebbe causare un problema di funzionamento al televisore.

Visione dei programmi

1 Premere ⏻ sul bordo superiore del televisore per accendere il televisore.

Quando il televisore è in modalità di attesa (l'indicatore ⏻ (attesa) sul pannello anteriore del televisore è rosso), premere I/ ⏻ sul telecomando per accendere il televisore.

2 Premere DIGITAL per passare alla modalità digitale o premere ANALOG per passare alla modalità analogica.

I canali disponibili variano a seconda della modalità.

3 Per selezionare un canale televisivo, premere i tasti numerici o PROG +/-

Per selezionare i canali da 10 in avanti utilizzando i tasti numerici, immettere rapidamente la seconda e la terza cifra.

Per selezionare un canale digitale utilizzando la Guida digitale elettronica dei programmi (EPG), vedere a pagina 17.

In modalità digitale

Si visualizza brevemente Visualizzazione Info. Sulla Visualizzazione Info potrebbero essere indicate le seguenti icone.

: Servizio radiofonico

: Servizio codificato/ad abbonamento

Audio disponibile in più lingue

: Sottotitoli disponibili

☐: Sottotitoli disponibili per i non udenti

⑱: Età minima consigliata per il programma attuale (da 4 a 18 anni)

: Blocco programmi

(↓) (in rosso):

Il programma attuale è in corso di registrazione

Altre operazioni

Per	Premere
Bloccare l’immagine (Immagine ferma)	☑.Premere una volta per rimuovere lo schermo piccolo, quindi premere di nuovo per ritornare alla modalità normale del televisore.☑.Questa funzione non è disponibile per una sorgente di ingresso PC.
Accedere alla tabella dell’indice dei programmi (soltanto in modalità analogica)	⊕.Per selezionare un canale analogico, premere / , quindi premere ⊕.
Accedere all’elenco Preferiti Digitali (soltanto in modalità digitale)	⊕.Per i dettagli, vedere a pagina 19.
Silenziare l’audio	☐☒.Per ripristinare l’audio, premere di nuovo il tasto.
Accendere il televisore dalla modalità di attesa senza l’audio	☐☒.

Per accedere al televideo

Premere ☐. Ad ogni pressione di ☐ vengono visualizzati in modo ciclico:

Televideo → Televideo in sovrimpressione sull'immagine televisiva (modalità mista) → Senza Televideo (uscita dal servizio di Televideo)

Continua

Per selezionare una pagina, utilizzare i tasti numerici o Ⓔ/≡▼.

Per bloccare una pagina, premere →/÷.

Per visualizzare le informazioni nascoste, premere ⓘ/? .

La presenza nella parte inferiore della pagina del televideo di quattro elementi colorati indica che è disponibile il servizio Fastext. Fastext consente di accedere alle pagine in modo rapido e facile. Per accedere a una pagina determinata, premere il tasto colorato corrispondente.

Per modificare manualmente il formato dello schermo per adattarlo alla trasmissione

Premere ripetutamente Ⓔ per selezionare il formato di schermo desiderato.

Smart*

Visualizza le trasmissioni tradizionali in 4:3 simulando l'effetto di schermo ampio. L'immagine in 4:3 viene allungata fino a riempire lo schermo.

4:3

Visualizza le trasmissioni tradizionali in 4:3 (per es. TV non a schermo ampio) nelle proporzioni corrette.

Wide

Visualizza le trasmissioni a schermo ampio (16:9) con le proporzioni corrette.

Zoom*

Visualizza le trasmissioni cinemascopiche (formato letter box) nelle proporzioni corrette.

14:9*

Visualizza le trasmissioni in 14:9 nelle proporzioni corrette. Di conseguenza, sullo schermo sono visibili dei bordi neri.

* Alcune porzioni della parte superiore e inferiore dell'immagine potrebbero essere tagliate.

• Non è possibile selezionare “4:3” o “14:9” per le immagini di sorgenti con segnale HD.
• Non è possibile utilizzare questa funzione mentre la Visualizzazione Info digitale è visualizzata.
• Alcuni caratteri e/o lettere in cima e in fondo all'immagine potrebbero non essere visibili in "Smart". In tal caso, è possibile selezionare "Ampiezza Verticale" mediante il menu "Controllo Schermo" e regolare la dimensione verticale per renderla visibile.

• Quando “Auto Formato” è impostato su “Sì”, il televisore selezionerà automaticamente la modalità migliore per adattarsi alla trasmissione (pagina 30).
• È possibile regolare la posizione dell'immagine quando si seleziona “Smart” (50Hz), “Zoom” o “14:9”. Premere ♕/▽ per spostare verso l'alto o verso il basso (per es. per leggere i sottotitoli) (tranne 720p e 1080i).
• Selezionare “Smart” o “Zoom” per regolare le immagini di sorgente 720p o 1080i con i bordi tagliati.

Uso del menu Tools

Premere TOOLS per visualizzare le seguenti opzioni quando si guarda un programma televisivo.

Opzioni	Descrizione
Chiudere	Chiude il menu Tools.
Modalità Immagine	Vedere a pagina 26.
Modalità Audio	Vedere a pagina 28.
Altoparlante	Vedere a pagina 33.
Lingua Audio (soltanto nella modalità digitale)	Vedere a pagina 41.
Impostazione Sottotitoli (soltanto nella modalità digitale)	Vedere a pagina 41.
Volume	Regola il volume delle cuffie.
T. Spegnimento	Vedere a pagina 34.
Risparmio Energia	Vedere a pagina 35.
Impost. autom. Orologio (soltanto nella modalità analogica)	Consente di commutare alla modalità digitale e di ottenere l'ora.
Informazioni di Sistema (soltanto nella modalità digitale)	Visualizza la schermata delle informazioni sul sistema.

Controllo della Guida digitale elettronica dei programmi (EPG) DVB\*

1 In modalità digitale, premere 📄.
2 Eseguire l'operazione desiderata come è illustrato nella seguente tabella o è visualizzato sullo schermo.

Guida digitale elettronica dei programmi (EPG)

* Questa funzione potrebbe non essere disponibile in alcune nazioni/regioni.

Per	Fare questo
Guardare un programma	Premere ↗/▽ per selezionare il programma, quindi premere ⊕.
Disattivare l’EPG	Premere □.
Ordinare le informazioni dei programmi per categoria– Elenco categorie	1 Premere il tasto blu.2 Premere ↗/▽/↔/↔ per selezionare una categoria, quindi premere ⊕.Le categorie disponibili includono:“Tutte le Categorie”: Contiene tutti i canali disponibili.Nome della categoria (per es. “Notizie”): Contiene tutti i canali corrispondenti alla categoria selezionata.
Impostare un programma da registrare– Registrazione con Timer	1 Premere ↗/▽/↔/↔ per selezionare il programma che si desidera registrare, quindi premere ⊕/?.2 Premere ↗/▽ per selezionare “Registrazione con Timer”.3 Premere ⊕ per impostare i timer del televisore e del videoregistratore.Un simbolo rosso ⊕ si visualizza vicino alle informazioni di quel programma. L’indicatore ⊕ sul pannello anteriore del televisore si illumina in arancione.La suddetta procedura può essere utilizzata anche se il programma da registrare è già iniziato.
Impostare un programma da visualizzare automaticamente sullo schermo quando inizia– Promemoria	1 Premere ↗/▽/↔/↔ per selezionare il programma futuro che si desidera visualizzare, quindi premere ⊕/?.2 Premere ↗/▽ per selezionare “Promemoria”, quindi premere ⊕.Un simbolo ⊕ si visualizza vicino alle informazioni di quel programma. L’indicatore ⊕ sul pannello anteriore del televisore si illumina in arancione.Se si fa passare il televisore alla modalità di attesa, questo si accende automaticamente quando il programma sta per iniziare.
Impostare l’ora e la data di un programma che si desidera registrare – Timer manuale	1 Premere Ⓗ/ʔ.2 Premere ⇧/⇨ per selezionare “Timer manuale”, quindi premere ⊕.3 Premere ⇧/⇨ per selezionare la data, quindi premere ➔.4 Impostare l’ora di avvio e di arresto allo stesso modo del punto 3.5 Premere ⇧/⇨ per selezionare il programma, quindi premere ⊕.6 Premere ⊕ per impostare i timer del televisore e del videoregistratore.L’indicatore ➕ sul pannello anteriore del televisore si illumina in arancione.
Annullare una registrazione/un promemoria– Elenco timer	1 Premere Ⓗ/ʔ.2 Premere ⇧/⇨ per selezionare “Elenco timer”, quindi premere ⊕.3 Premere ⇧/⇨ per selezionare il programma che si desidera annullare, quindi premere ⊕.4 Premere ⇧/⇨ per selezionare “Annulla Timer”, quindi premere ⊕. Si visualizza un display per confermare che si desidera annullare il programma.5 Premere ⇧/⇨ per selezionare “Sì”, quindi premere ⊕ per confermare.

[NO TEXT]

• È possibile impostare sul televisore la registrazione con timer del videoregistratore soltanto per i videoregistratori compatibili con SmartLink. Se il videoregistratore non è compatibile con SmartLink, viene visualizzato un messaggio per ricordare di impostare il timer del videoregistratore.
• Dopo che la registrazione è iniziata, è possibile far passare il televisore alla modalità di attesa, ma non spegnere completamente il televisore o la registrazione sarà annullata.
• Se è stata selezionata una limitazione dell'età per i programmi, sullo schermo si visualizza un messaggio che chiede il codice PIN. Per i dettagli, vedere “Blocco Programmi” a pagina 41.

Uso dell'elenco Preferiti Digitali DVB\*

Elenco Preferiti Digitali
* Questa funzione potrebbe non essere disponibile in alcune nazioni/regioni.

La funzione Preferiti consente di specificare fino a quattro elenchi di programmi preferiti.

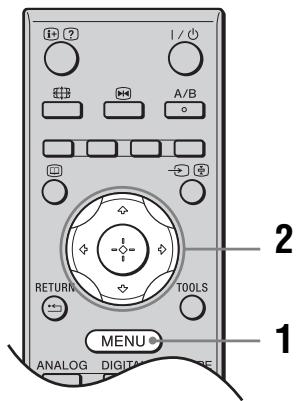

1 Premere MENU.
2 Premere ⬆/⇨ per selezionare “Preferiti digitali”, quindi premere ⊕.
3 Eseguire l'operazione desiderata come è illustrato nella seguente tabella o è visualizzato sullo schermo.

Fino a 999 canali possono essere salvati nell'Elenco Preferiti.

Per	Fare questo
Creare l’elenco Preferiti la prima volta	1 Premere ⊕ per selezionare “Sì”.2 Premere il tasto giallo per selezionare l’elenco Preferiti.3 Premere ⇧/⇨ per selezionare il canale che si desidera aggiungere, quindi premere ⊕.I canali che sono salvati nell’elenco Preferiti sono indicati da un simbolo ♥.
Guardare un canale	1 Premere il tasto giallo per navigare negli elenchi Preferiti.2 Premere ⊕ durante la selezione di un canale.
Disattivare l’elenco Preferiti	Premere RETURN.
Aggiungere o rimuovere i canali nell’elenco Preferiti attualmente modificato	1 Premere il tasto blu.2 Premere il tasto giallo per selezionare l’elenco Preferiti che si desidera modificare.3 Premere ⇧/⇨ per selezionare il canale che si desidera aggiungere o rimuovere, quindi premere ⊕.
Rimuovere tutti i canali dall’attuale elenco Preferiti	1 Premere il tasto blu.2 Premere il tasto giallo per selezionare l’elenco Preferiti che si desidera modificare.3 Premere il tasto blu.4 Premere ⇧/⇨ per selezionare “Sì”, quindi premere ⊕ per confermare.

Collegamento di apparecchi opzionali

È possibile collegare al televisore una vasta gamma di apparecchi opzionali.

Prese	Simbolo di ingresso sullo schermo	Descrizione
A HDMI IN 4 o 5	AV4 o AV5	Collegare alla presa HDMI IN 4 o 5 se l'apparecchio è dotato di una presa HDMI. I segnali video e audio digitali vengono immessi dall'apparecchio. Inoltre, quando un apparecchio compatibile con il controllo HDMI è collegato, la comunicazione con l'apparecchio collegato è supportata.Consultare la pagina 34 per installare questa comunicazione. Se l'apparecchio è dotato di una presa DVI, collegare la presa DVI alla presa HDMI IN 5 tramite un'interfaccia per adattatore DVI - HDMI (non in dotazione) e collegare le prese di uscita audio dell'apparecchio alle prese di ingresso audio HDMI IN 5.Le prese HDMI supportano soltanto i seguenti ingressi video: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p e 1080/24p.Assicurarsi di utilizzare soltanto un cavo HDMI che ha il logo HDMI.
B PC→/→	PC	Collegare alla presa PC →/→. Si consiglia di utilizzare un cavo per PC con ferrite.
C →/→3	AV3	Collegare alle prese video componente e alle prese audio →/→3.
D ○		Collegare alle prese ○- di uscita audio per ascoltare l'audio dal televisore sull'apparecchio audio Hi-Fi.
E →/→1	AV1 o AV1	Collegare alla presa Scart →/→1. Quando si collega il decoder, il segnale codificato proveniente dal sintonizzatore del televisore viene emesso al decoder, quindi il segnale decodificato viene emesso dal decoder.
F →/→2	AV2 o AV2	Collegare alla presa Scart →/→2. SmartLink è un collegamento diretto tra il televisore e il videoregistratore/ registratore DVD.
G Cuffie		Collegare alla presa ○ per ascoltare l'audio del televisore dalle cuffie.
H s→6 o →6, e →6	AV6 o AV6	Collegare alla presa S video s→6 o alla presa video composito →6 e alle prese audio →6. Per evitare i disturbi dell'immagine, non collegare il camcorder contemporaneamente alla presa video →6 e alla presa S video s→6. Se si collega un apparecchio monofonico, collegare alla presa →6 L.
I CAM (Modulo ad accesso condizionato)		Per utilizzare i servizi TV a pagamento. Per i dettagli, consultare il manuale di istruzioni in dotazione con il CAM. Per utilizzare il CAM, rimuovere la scheda “fittizia” dall'alloggiamento del CAM. Spegnere il televisore quando si inserisce il CAM nell'alloggiamento del CAM. Quando non si utilizza il CAM, si consiglia di inserire la scheda “fittizia” e di tenerla nella fessura per CAM.Il CAM non è supportato in alcune nazioni/regioni. Verificare con il rivenditore autorizzato.

Visualizzazione di immagini da un apparecchio collegato

Accendere l'apparecchio collegato, quindi eseguire una delle operazioni descritte di seguito.

Per gli apparecchi collegati alle prese Scart mediante un cavo Scart completamente cablato a 21 piedini (pagina 20)

Avviare la riproduzione sull'apparecchio collegato. L'immagine riprodotta dall'apparecchio collegato viene visualizzata sullo schermo.

Per un videoregistratore sintonizzato automaticamente (pagina 8)

In modalità analogica, premere PROG +/- o i tasti numerici per selezionare il canale video.

Per altri apparecchi collegati (pagina 20)

Premere ➞/⊝ per visualizzare l'elenco degli apparecchi collegati. Premere ⊕/⊝ per selezionare la sorgente di ingresso desiderata, quindi premere ⊕. (La voce evidenziata viene selezionata se 2 secondi passano senza un'operazione dopo aver premuto ⊕/⊝.)

Quando la sorgente di ingresso è impostata su “Salta” nel menu “Impostazione AV” sotto il menu “Configurazione AV” (pagina 33), quell’ingresso non appare nell’elenco.

Altre operazioni

Per	Fare questo
Tornare alla modalità normale del televisore	Premere DIGITAL o ANALOG.
Accedere alla tabella dell'indice dei segnali di ingresso (tranne la modalità TV)	Premere ⊕ per accedere alla tabella dell'indice dei segnali di ingresso. Per selezionare una sorgente di ingresso, premere ⚠/∅, quindi premere ⊕.
Modificare il volume del sistema audio collegato compatibile con il controllo HDMI	Premere △ +/- .
Silenziare il suono del sistema audio collegato compatibile con il controllo HDMI	Premere ☑ Per ripristinare l'audio, premere di nuovo il tasto.

Uso del menu Tools

Premere TOOLS per visualizzare le seguenti opzioni quando si guardano le immagini dall'apparecchio collegato.

Opzioni	Descrizione
Chiudere	Chiude il menu Tools.
Modalità Immagine (tranne la modalità di ingresso PC)	Vedere a pagina 26.
Modalità display (soltanto nella modalità di ingresso PC)	Vedere a pagina 26.
Modalità Audio	Vedere a pagina 28.
Altoparlante	Vedere a pagina 33.
PAP (tranne la modalità di ingresso PC)	Vedere a pagina 23.
PIP (soltanto nella modalità di ingresso PC)	Vedere a pagina 23.
Regolazione Aut. (soltanto nella modalità di ingresso PC)	Vedere a pagina 36.
Spostamento Orizz. (soltanto nella modalità di ingresso PC)	Vedere a pagina 36.
Spostamento Vert. (soltanto nella modalità di ingresso PC)	Vedere a pagina 36.
Volume	Regola il volume delle cuffie.
T. Spegnimento (tranne la modalità di ingresso PC)	Vedere a pagina 34.
Risparmio Energia	Vedere a pagina 35.
Impost. autom. Orologio	Consente di commutare alla modalità digitale e di ottenere l'ora.

Per vedere due immagini simultaneamente – PAP (Picture and Picture)

È possibile vedere simultaneamente sullo schermo due immagini (ingresso esterno e programma televisivo).

Collegare l'apparecchio opzionale (pagina 20) ed accertarsi che le immagini dall'apparecchio si visualizzino sullo schermo (pagina 22).

¢

• Questa funzione non è disponibile per una sorgente di ingresso PC.
• Non è possibile modificare la dimensione delle immagini.
• Non è possibile visualizzare il video del televisore analogico nell'immagine del programma televisivo durante la visualizzazione del video AV1, AV2 o AV6 nell'immagine di ingresso esterno.

1 Premere TOOLS per visualizzare il menu Tools.

2 Premere ⊙/▽ per selezionare “PAP”, quindi premere ⊕. L’immagine dall’apparecchio collegato si visualizza a sinistra e il programma televisivo si visualizza a destra.

3 Premere i tasti numerici o PROG +/- per selezionare il canale televisivo. Per ritornare alla modalità dell'immagine singola

Premere ⊕ o RETURN.

L'immagine nel riquadro verde è udibile. È possibile cambiare l'immagine udibile premendo ⇌/⇔.

Per vedere due immagini simultaneamente – PIP (Picture in Picture)

È possibile vedere simultaneamente due immagini (ingresso PC e programma televisivo) sullo schermo. Collegare ad un PC (pagina 20) ed accertarsi che le immagini da un PC appaiano sullo schermo.

• Non è possibile visualizzare risoluzioni superiori a WXGA (1.280 × 768 pixel).
• “Gestione Energia” non è disponibile nella modalità PIP (pagina 36).

1 Premere TOOLS per visualizzare il menu Tools.

2 Premere ⬆/▽ per selezionare “PIP”, quindi premere ⊕.

L'immagine dal PC collegato si visualizza nella dimensione completa e il programma televisivo si visualizza nell'angolo a destra. È possibile utilizzare ♣/▽/⇔/⇔ per spostare la posizione dello schermo del programma televisivo.

3 Premere i tasti numerici o PROG +/- per selezionare il canale televisivo.

Per ritornare alla modalità dell'immagine singola

Premere RETURN.

È possibile cambiare l'immagine udibile selezionando "Scambio Audio" dal menu Tools.

La funzione di controllo HDMI consente agli apparecchi di controllarsi l'uno con l'altro mediante HDMI CEC (Consumer Electronics Control) specificato da HDMI.

È possibile eseguire le operazioni di controllo asservite tra l'apparecchio compatibile con il controllo HDMI Sony come un televisore, un registratore DVD con disco rigido e un sistema audio collegando l'apparecchio con i cavi HDMI.

Assicurarsi di collegare correttamente e impostare l'apparecchio compatibile per utilizzare la funzione di controllo HDMI.

Per collegare l'apparecchio compatibile con il controllo HDMI

Collegare l'apparecchio compatibile e il televisore con un cavo HDMI. Quando si collega un sistema audio, assicurarsi di collegare anche le prese di uscita audio del televisore al sistema audio utilizzando un cavo appropriato. Per i dettagli, vedere a pagina 20.

Per effettuare le impostazioni di controllo HDMI

Il controllo HDMI deve essere impostato sia sul televisore che sull'apparecchio collegato. Per le impostazioni sul televisore vedere “Impostazione HDMI” a pagina 34. Per i dettagli sulle impostazioni vedere le istruzioni per l'uso dell'apparecchio collegato.

Funzioni di controllo HDMI

• Spegne l'apparecchio collegato che è asservito con il televisore.
• Accende il televisore che è asservito con l'apparecchio collegato e cambia automaticamente l'ingresso all'apparecchio quando l'apparecchio inizia la riproduzione.
• Se si accende un sistema audio collegato mentre il televisore è acceso, l'ingresso cambia all'audio del sistema audio.
• Regola il volume e silenzia il suono di un sistema audio collegato.

Uso delle funzioni MENU

Navigazione nei menu

“MENU” consente di utilizzare varie funzioni comode di questo televisore. È possibile selezionare facilmente i canali o le sorgenti di ingresso e modificare le impostazioni per il televisore.

1 Premere MENU.
2 Premere ↗/▽ per selezionare un'opzione, quindi premere ⊕.

Per uscire dal menu, premere MENU.

1 Preferiti digitali*

Visualizza l'elenco Preferiti (pagina 19).

② Analogico

Ritorna al canale analogico visto per ultimo.

③ Digitale*

Ritorna al canale digitale visto per ultimo.

④ EPG digitale*

Visualizza la Guida digitale elettronica dei programmi (EPG) (pagina 17).

⑤ Ingressi Esterni

Seleziona l'apparecchio collegato al televisore.

• Per guardare l'ingresso esterno desiderato, selezionare la sorgente di ingresso, quindi premere ⊕.
• Per assegnare un nome ad un ingresso esterno, selezionare “Modifica Etichetta AV”, quindi vedere a pagina 33.
• Per vedere un elenco degli apparecchi compatibili con il controllo HDMI, selezionare “Selez. dispositivo HDMI”.

6 Impostazioni

Visualizza il menu “Impostazioni” in cui viene eseguita la maggior parte delle impostazioni e regolazioni avanzate.

1 Premere ⬆/∇ per selezionare un'icona del menu, quindi premere ⊕.
2 Premere ⬆/∇/↔/⇒ per selezionare un'opzione o regolare un'impostazione, quindi premere ⊕.

Per i dettagli sulle impostazioni, vedere da pagina 26 a 42.

6

Le opzioni che si possono regolare variano secondo la situazione. Le opzioni che non sono disponibili diventano grigie o non si visualizzano.

* Questa funzione potrebbe non essere disponibile in alcune nazioni/regioni.

Menu Immagine

Immagine
Destinazione Ingressi	Solo Video
Modalità Immagine	Brillante
Ripristino
Retroillum.	5
Contrasto	50
Luminosità	50
Colore	50
Tinta
Temp. Colore	Freddo
Nitidezza	18
Riduz. Rumore	No
Riduz. Rumore MPEG	Alto
Impost. avanzate

Nel menu “Immagine” è possibile selezionare le opzioni elencate di seguito. Per selezionare le opzioni in “Impostazioni”, consultare “Navigazione nei menu” (pagina 25).

Destinazione Ingressi	Seleziona se applicare o meno le impostazioni eseguite nel menu “Immagine” a tutti gli ingressi oppure soltanto all’ingresso che si sta guardando attualmente.“Completo”: Applica le impostazioni a tutti gli ingressi.“Solo Video”: Applica le impostazioni soltanto all’ingresso attuale.
Modalità Immagine	Seleziona la modalità dell’immagine tranne la sorgente di ingresso PC. Le opzioni “Modalità Immagine” possono variare a seconda dell’impostazione “Video/Foto” (pagina 32).“Brillante”: Per enfatizzare il contrasto e la nitidezza delle immagini.“Standard”: Per un’immagine standard. Consigliato per l’intrattenimento domestico.“Cinema”: Per visualizzare contenuti cinematografici. Adatto per la visione in ambiente tipo sala cinematografica. Questa impostazione dell’immagine è stata sviluppata in collaborazione con Sony Pictures Entertainment per riprodurre fedelmente i film nel modo voluto dai creatori.“Foto”: Imposta la qualità ottimale dell’immagine per le fotografie.
Modalità display	Seleziona la modalità del display per la sorgente di ingresso PC.“Video”: Per le immagini video.“Testo”: Per il testo, i diagrammi o le tabelle.
Ripristino	Ripristina tutte le impostazioni “Immagine” alle impostazioni predefinite tranne “Destinazione Ingressi”, “Modalità Immagine” e “Modalità display”.
Retroillum.	Regola la luminosità della retroilluminazione.
Contrasto	Aumenta o diminuisce il contrasto dell’immagine.
Luminosità	Rende più chiara o più scura l’immagine.
Colore	Aumenta o diminuisce l’intensità del colore.
Tinta	Aumenta o diminuisce le tonalità del verde e le tonalità del rosso.
	“Tinta” può essere regolato soltanto per un segnale con colore NTSC (per es.videocassette statunitensi).
Temp. Colore	Regola il grado di bianco dell’immagine.“Freddo”: Conferisce al bianco una tonalità azzurra.“Neutro”: Conferisce al bianco una tonalità neutra.“Caldo 1”/“Caldo 2”: Conferisce al bianco una tonalità rossa. “Caldo 2” conferisce una tinta più rossa rispetto a “Caldo 1”.
	“Caldo 1” e “Caldo 2” non sono disponibili quando “Modalità Immagine” è impostato su “Brillante”.
Nitidezza	Rende nitida o morbida l’immagine.
Riduz. Rumore	Riduce i disturbi dell’immagine (nebbia) in un segnale di trasmissione debole.“Auto”: Riduce automaticamente i disturbi dell’immagine (soltanto in modalità analogica).“Alto”/“Medio”/“Basso”: Modifica l’effetto della riduzione dei disturbi.“No”: Disattiva la funzione “Riduz. Rumore”.
Riduz. Rumore MPEG	Riduce i disturbi dell’immagine nel video compresso MPEG.
Impost. avanzate	Personalizza la funzione dell’immagine più dettagliatamente. Quando si imposta “Modalità Immagine” su “Cinema”, “Foto”, o “Standard”, è possibile impostare/modificare queste impostazioni.“Ripristino”: Ripristina tutte le impostazioni avanzate alle impostazioni di fabbrica.“Correzione Nero”: Accentua le aree nere dell’immagine per un contrasto più forte.“Ottimizz. contrasto avanz.”: Regola automaticamente “Retroillum.” e “Contrasto” sulle impostazioni più adatte giudicando la luminosità dello schermo. Questa impostazione è particolarmente efficace per le scene con immagini scure. Aumenterà la differenza di contrasto delle scene con immagini più scure.“Gamma”: Regola il bilanciamento tra le aree chiare e scure dell’immagine.“Bianco Brillante”: Accentua i colori bianchi.“Colore Brillante”: Rende i colori più vivaci.“Gamma cromatica”: Cambia la gamma di riproduzione del colore. “Ampia” riproduce il colore vivido e “Standard” riproduce il colore standard.

Menu Suono

Suono
Destinazione Ingressi	Solo Video
Modalità Audio	Dinamico
Ripristino
Acuti	0
Bassi	0
Bilanciamento	0
Volume Autom.	Si
Offset volume	0
Surround	No
Booster Audio	No
Doppio Audio	Stereo
Speaker Link	No
Doppio Audio	Stereo

Nel menu “Suono” è possibile selezionare le opzioni elencate di seguito. Per selezionare le opzioni in “Impostazioni”, consultare “Navigazione nei menu” (pagina 25).

Destinazione Ingressi	Seleziona se applicare o meno le impostazioni eseguite nel menu “Suono” a tutti gli ingressi oppure soltanto all’ingresso che si sta guardando attualmente.“Completo”: Applica le impostazioni a tutti gli ingressi.“Solo Video”: Applica le impostazioni soltanto all’ingresso attuale.
Modalità Audio	“Dinamico”: Accentua gli acuti e i bassi.“Standard”: Per l’audio standard. Consigliato per l’intrattenimento domestico.“Personale”: Risposta piatta. Inoltre consente di salvare le impostazioni preferite.
Ripristino	Ripristina tutte le impostazioni “Suono” alle impostazioni predefinite tranne “Destinazione Ingressi”, “Modalità Audio”, “Doppio Audio”, “☐ Speaker Link” e “☐ Doppio Audio”.
Acuti	Regola i suoni alti.
Bassi	Regola i suoni bassi.
Bilanciamento	Enfatizza il bilanciamento del diffusore destro o sinistro.
Volume Autom.	Mantiene un livello di volume costante anche in caso di sbalzi di volume (ad esempio, gli spot pubblicitari generalmente hanno un volume più alto dei programmi).
Offset volume	Regola il livello del volume dell’ingresso attuale relativo agli altri ingressi, quando “Destinazione Ingressi” è impostato su “Solo Video”.
Surround	“S-FORCE Front Surround”: Disponibile per l’audio Surround della trasmissione stereo normale e della trasmissione digitale a 5.1 canali e per l’ingresso audio dall’apparecchio collegato.“No”: Converte e riproduce l’audio Surround a 5.1 canali e di altre trasmissioni digitali come l’audio stereo normale (a 2 canali). Riproduce l’audio originale di altre trasmissioni così com’è.
Booster Audio	Conferisce all’audio più impatto compensando gli effetti di fase nei diffusori.
Doppio Audio	Seleziona l’audio riprodotto dal diffusore su trasmissione stereo o bilingue.“Stereo”/“Mono”: Per una trasmissione stereo.“A”/“B”/“Mono”: Per una trasmissione bilingue, selezionare “A” per il canale audio 1, “B” per il canale audio 2 o “Mono” per il canale monofonico, se disponibile.Se viene selezionato un altro apparecchio collegato al televisore, impostare “Doppio Audio” su “Stereo”, “A” o “B”. Tuttavia, quando si seleziona l’apparecchio esterno collegato alla presa HDMI, questo viene fissato su “Stereo”.
Speaker Link	Accende/spegne i diffusori interni del televisore quando sono collegate le cuffie.“Si”: L’audio viene emesso soltanto dalle cuffie.“No”: L’audio viene emesso sia dal televisore che dalle cuffie.
Doppio Audio	Seleziona l’audio dalle cuffie per una trasmissione stereo o bilingue, che dipende dalla selezione di “Doppio Audio”.

Menu Controllo Schermo

Nel menu “Controllo Schermo” è possibile selezionare le opzioni elencate di seguito. Per selezionare le opzioni in “Impostazioni”, consultare “Navigazione nei menu” (pagina 25).

Destinazione Ingressi	Seleziona se applicare o meno le impostazioni eseguite nel menu “Controllo Schermo” a tutti gli ingressi oppure soltanto all’ingresso che si sta guardando attualmente.“Completo”: Applica le impostazioni a tutti gli ingressi.“Solo Video”: Applica le impostazioni soltanto all’ingresso attuale.
Formato Schermo	Per i dettagli sul formato dello schermo, vedere “Per modificare manualmente il formato dello schermo per adattarlo alla trasmissione” a pagina 16.
Auto Formato	Modifica automaticamente il formato dello schermo in base al segnale della trasmissione. Per mantenere le proprie impostazioni, selezionare “No”.Anche se “Auto Formato” è impostato su “Sì” o “No”, è sempre possibile modificare il formato dello schermo premendo più volte.
4:3 Predefinito	Seleziona il formato dello schermo predefinito per l’uso con le trasmissioni 4:3.“Smart”: Visualizza le trasmissioni tradizionali in 4:3 simulando l’effetto di schermo ampio.“4:3”: Visualizza le trasmissioni tradizionali 4:3 nelle proporzioni corrette.“No”: Mantiene l’impostazione attuale “Formato Schermo” quando il canale o l’ingresso viene cambiato.
Area Schermo	Regola l’area dello schermo che visualizza l’immagine.“Pixel pieno”: Visualizza l’immagine per le sorgenti 1080i o 1080p (tranne l’ingresso componente) nella dimensione originale quando vengono tagliate delle parti dell’immagine.“Normale”: Visualizza l’area dell’immagine consigliata.“-1”/“-2”: Ingrandisce l’immagine per nascondere il bordo dell’immagine.“Pixel pieno” è disponibile soltanto quando “Formato Schermo” è impostato su “Wide”.
Spostamento Orizz.	Regola la posizione orizzontale dell’immagine.
Spostamento Vert.	Regola la posizione verticale dell’immagine quando “Formato Schermo” è impostato su “Smart” (50 Hz), “Zoom” o “14:9”.

Ampiezza Verticale

Regola la posizione verticale dell'immagine quando “Formato Schermo” è impostato su “Smart”, “Zoom” o “14:9”.

Menu Impostazione

Impostazione
Avvio Automatico
Lingua	Italiano
Modalità Film	Auto 1
Video/Foto	Video-A
Configurazione AV
Impostazione HDMI
Impostazioni Timer
Risparmio Energia	No
Sens. Luce Amb.	Si
Informazioni prodotto
Ripristina tutto

Nel menu “Impostazione” è possibile selezionare le opzioni elencate di seguito. Per selezionare le opzioni in “Impostazioni”, consultare “Navigazione nei menu” (pagina 25).

Avvio Automatico	Avvia l'impostazione iniziale per selezionare la lingua e la nazione/regione e per sintonizzare tutti i canali digitali e analogici disponibili.Generalmente, non è necessario eseguire questa operazione poiché la lingua e la nazione o la regione vengono selezionate e i canali sintonizzati già alla prima installazione del televisore (pagina 8).Tuttavia, questa opzione consente di ripetere la procedura (per es. di sintonizzare di nuovo il televisore dopo un trasloco o di cercare nuovi canali lanciati dalle emittenti).
Lingua	Seleziona la lingua nella quale verranno visualizzati i menu.
Modalità Film	Fornisce il movimento più uniforme dell'immagine quando si riproducono le immagini del DVD o del videoregistratore riprese su pellicola, riducendo la sfocatura e la granulosità dell'immagine."Auto 1": Fornisce il movimento più uniforme dell'immagine rispetto al contenuto su pellicola originale. Utilizzare questa impostazione per l'uso standard."Auto 2": Fornisce il contenuto su pellicola originale così com'è."No": Disattiva la funzione "Modalità Film".Se l'immagine contiene segnali irregolari o troppi disturbi, "Modalità Film" viene automaticamente disattivata anche se "Auto 1" o "Auto 2" è selezionato.
Video/Foto	Fornisce la qualità dell'immagine appropriata selezionando l'opzione secondo la sorgente di ingresso (dati di video o foto)."Video-A": Imposta la qualità dell'immagine appropriata, secondo la sorgente di ingresso, i dati di video o i dati di foto quando si collega direttamente un apparecchio Sony dotato di uscita HDMI che supporta la modalità "Video-A"."Video": Produce la qualità dell'immagine appropriata per le immagini in movimento."Foto": Produce la qualità dell'immagine appropriata per i fermi immagine."L'impostazione è fissata su "Video" quando la modalità Video-A non è supportata sull'apparecchio collegato, anche se "Video-A" è selezionato."Video/Foto" è disponibile soltanto per le sorgenti di ingresso HDMI e componente (1080p e 1080i).

Configurazione AV

Impostazione AV

Assegna un nome agli apparecchi collegati alle prese laterali e posteriori. Quando viene selezionato un apparecchio, il nome assegnato viene visualizzato per alcuni secondi sullo schermo. È possibile saltare i segnali di ingresso dall'apparecchio collegato che non si desidera visualizzare sullo schermo.

1 Premere ⬆/∇ per selezionare la sorgente di ingresso desiderata, quindi premere ⊕.
2 Premere ⊥/▽ per selezionare l'opzione desiderata tra quelle elencate di seguito, quindi premere ⊕.

Nomi apparecchi: Utilizza uno dei nomi predefiniti per assegnare un nome agli apparecchi collegati.

“Modif”: Crea un nome proprio. Seguire i punti da 2 a 4 di “Nome Programmi” (pagina 37).

“Salta”: Salta una sorgente in ingresso che non è necessaria.

S Video Auto

Seleziona il segnale di ingresso dalle prese S video s→6 quando le prese s→/→6 sono entrambe collegate.

Uscita AV2

Imposta un segnale da emettere tramite la presa ⬆••/—2 sulla parte posteriore del televisore. Se alla presa ⬆••/—2 viene collegato un videoregistratore o un'altra unità di registrazione, è possibile registrare dagli apparecchi collegati alle altre prese del televisore.

“TV”: Emette una trasmissione.

“AV1”: Emette i segnali provenienti dagli apparecchi collegati alla presa ⬇/–⋯1.

“AV6”: Emette i segnali provenienti dagli apparecchi collegati alla presa s→∞/→6.

“Auto”: Emette qualsiasi segnale che viene visto sullo schermo (tranne i segnali dalle prese →/→3, HDMI IN 4, HDMI IN 5 e PC →/→).

Altoparlante

Accende o spegne gli altoparlanti interni del televisore.

“Altoparlante TV”: Gli altoparlanti del televisore sono attivati per ascoltare l’audio del televisore tramite gli altoparlanti del televisore.

“Sistema Audio”: Gli altoparlanti del televisore sono disattivati per ascoltare l’audio del televisore soltanto tramite l’apparecchio audio esterno collegato alle prese di uscita audio.

Quando è collegato con un apparecchio compatibile con il controllo HDMI, è possibile accendere l'apparecchio collegato che è asservito con il televisore. Questa impostazione deve essere eseguita dopo aver collegato l'apparecchio.

Uscita audio

“Variabile”: L’uscita audio dal sistema audio può essere controllata dal telecomando del televisore.

“Fissa”: L’uscita audio del televisore è fissata. Utilizzare il comando di volume del ricevitore audio per regolare il volume (e le altre impostazioni audio) tramite il sistema audio.

Sistema colore

Seleziona il sistema del colore (“Auto”, “PAL”, “SECAM”, “NTSC3.58”,

“NTSC4.43” o “PAL60”) secondo il segnale di ingresso dalla sorgente di ingresso.

Impostazione HDMI

Questa serve per impostare gli apparecchi compatibili con il controllo HDMI collegati alle prese HDMI. Tenere presente che l'impostazione di asservimento deve essere anche eseguita sull'apparecchio collegato compatibile con il controllo HDMI.

Controllo HDMI

Imposta se asservire o meno gli apparecchi compatibili con il controllo HDMI e il televisore. Quando è impostato su “Sì”, le seguenti voci del menu possono essere eseguite.

Spegnim.Autom.Dispositivi

Quando questo è impostato su “Sì”, gli apparecchi compatibili con il controllo HDMI che sono asserviti con il televisore si spengono.

Accensione Autom. TV

Quando questo è impostato su “Sì”, il televisore che è asservito con gli apparecchi compatibili con il controllo HDMI si accende.

Aggiorn. Elenco Dispositivi

Crea o aggiorna l'“Elenco Dispositivi HDMI”. Fino a 11 apparecchi compatibili con il controllo HDMI possono essere collegati e fino a 5 apparecchi possono essere collegati ad una singola presa. Assicurarsi di aggiornare l'“Elenco Dispositivi HDMI” quando si modificano i collegamenti o le impostazioni dell'apparecchio compatibile con il controllo HDMI.

Elenco Dispositivi HDMI

Visualizza gli apparecchi collegati compatibili con il controllo HDMI.

¢

Non è possibile utilizzare “Impostazione HDMI” quando un sistema audio compatibile con il controllo HDMI è asservito con il televisore.

Impostazioni Timer

Imposta il timer per accendere/spegnere il televisore.

T. Spegnimento

Imposta un periodo di tempo dopo il quale il televisore passa automaticamente alla modalità di attesa.

Quando “T. Spegnimento” è attivato, l’indicatore Ⓧ (Timer) sul pannello anteriore del televisore si illumina in arancione.

• Se il televisore viene spento e poi acceso di nuovo, “T. Spegnimento” viene ripristinato su “No”.
• Un messaggio di notifica appare sullo schermo un minuto prima che il televisore passi alla modalità di attesa.

Timer

Imposta il timer per accendere il televisore dalla modalità di attesa.

“Giorno”: Seleziona il giorno in cui si desidera attivare il “Timer”.

“Ora”: Imposta l’ora in cui accendere il televisore.

“Durata”: Seleziona il periodo di tempo dopo cui il televisore passa di nuovo automaticamente alla modalità di attesa.

“Impostazione Volume”: Imposta il volume per quando il timer accende il televisore.

Impostaz. ora

Consente di regolare manualmente l'orologio. Quando il televisore sta ricevendo i canali digitali, l'orologio non può essere regolato manualmente poiché è impostato sul codice temporale del segnale trasmesso.

Risparmio Energia	Seleziona la modalità di risparmio dell’energia per ridurre il consumo di energia del televisore.Quando si seleziona “Immagine Assente”, l’immagine viene disattivata e l’indicatore ☒ (Immagine assente) sul pannello anteriore del televisore si illumina in verde. L’audio rimane invariato.
Sens. Luce Amb.	“Si”: Ottimizza automaticamente le impostazioni dell’immagine secondo la luce dell’ambiente nella stanza.“No”: Disattiva la funzione “Sens. Luce Amb.”Assicurarsi di non mettere nulla sul sensore, poiché si potrebbe influire sulla sua funzione. Per ulteriori informazioni sul sensore vedere a pagina 14.
Informazioni prodotto	Visualizza le informazioni sul proprio televisore.
Ripristina tutto	Ripristina tutte le impostazioni su quelle di fabbrica e quindi visualizza la schermata di “Avvio Automatico”.Assicurarsi di non spegnere il televisore durante questo periodo (ci vogliono circa 30 secondi) né premere un tasto.Tutte le impostazioni, inclusi l’Elenco Preferiti Digitali, la nazione/regione, la lingua, i canali sintonizzati automaticamente, ecc. vengono ripristinate.

Menu Impostazioni PC

Nel menu “Impostazioni PC” è possibile selezionare le opzioni elencate di seguito. Per selezionare le opzioni in “Impostazioni”, consultare “Navigazione nei menu” (pagina 25).

Formato Schermo	Seleziona un formato dello schermo per visualizzare l'ingresso dal PC.“Normale”: Visualizza l'immagine nella sua dimensione originale.“Intero 1”: Ingrandisce l'immagine per riempire l'area dello schermo, mantenendo il suo rapporto originale tra la larghezza e l'altezza da orizzontale a verticale.“Intero 2”: Ingrandisce l'immagine per riempire l'area dello schermo.
Ripristino	Ripristina le impostazioni PC tranne “Formato Schermo” e “Gestione Energia” alle impostazioni di fabbrica.
Regolazione Aut.	Regola automaticamente la posizione dello schermo e la fase dell'immagine quando il televisore riceve un segnale di ingresso dal PC collegato.“Regolazione Aut.” potrebbe non funzionare bene con certi segnali di ingresso. In tali casi, regolare manualmente “Fase”, “Spostamento Orizz.” e “Spostamento Vert”.
Fase	Regola la fase quando lo schermo sfarfalla.
Pitch	Regola il passo quando l'immagine presenta strisce verticali indesiderate.
Spostamento Orizz.	Regola la posizione orizzontale dell'immagine.
Spostamento Vert.	Regola la posizione verticale dell'immagine.
Gestione Energia	Fa commutare il televisore alla modalità di attesa se nessun segnale viene ricevuto per 30 secondi.

Menu Impostazione Analogica

Nel menu “Impostazione Analogica” è possibile selezionare le opzioni elencate di seguito. Per selezionare le opzioni in “Impostazioni”, consultare “Navigazione nei menu” (pagina 25).

Tasto funz.diretta	Quando “Tasto funz.diretta” è impostato su “Si”, è possibile selezionare un canale analogico utilizzando un tasto numerico preselezionato (0 – 9) sul telecomando.Quando “Tasto funz.diretta” è impostato su “Si”, non è possibile selezionare i numeri di canale 10 o superiore immettendo due cifre con il telecomando.
Auto Preselez.	Sintonizza tutti i canali analogici disponibili.Questa opzione consente di sintonizzare di nuovo il televisore dopo un trasloco o di cercare nuovi canali che sono stati lanciati dalle emittenti.
Ordin. Progr.	Modifica l’ordine in cui i canali analogici vengono salvati sul televisore.1Premere ⇌/⇨per selezionare il canale da spostare in un’altra posizione, quindi premere ⊕.2Premere ⇌/⇨per selezionare la nuova posizione da assegnare al canale, quindi premere ⊕.
Nome Programmi	Assegna al canale un nome a scelta contenente fino a cinque lettere o numeri. Quando viene selezionato un canale, il nome assegnato viene visualizzato per alcuni secondi sullo schermo. (Generalmente i nomi dei canali vengono presi automaticamente dal televideo, se disponibile).1Premere ⇌/⇨per selezionare il canale al quale si desidera assegnare un nome, quindi premere ⊕.2Premere ⇌/⇨per selezionare la lettera o il numero desiderati (“_” per inserire uno spazio vuoto), quindi premere⇨.In caso di immissione errataPremere ⇌/⇨per selezionare il carattere errato. Quindi premere ⇌/⇨per selezionare il carattere esatto.Per cancellare tutti i caratteriSelezionare “Ripristino”, quindi premere ⊕.3 Ripetere la procedura descritta al punto 2 finché il nome è completato.4 Selezionare “OK”, quindi premere ⊕.

Continua

Programmaz. Man.

Prima di selezionare “Nome”/“AFT”/“LNA”/“Filtro Audio”/“Salta”/“Decoder”, premere PROG +/- per selezionare il numero di programma con il canale. Non è possibile selezionare un numero di programma che è impostato su “Salta” (pagina 39).

Programma/Sistema/Canale

Preimposta i canali dei programmi manualmente.

1 Premere ↩/▽ per selezionare “Programma”, quindi premere ⊕.
2 Premere ↗/▽ per selezionare il numero di programma che si desidera sintonizzare manualmente (se si desidera sintonizzare un videoregistratore, selezionare il canale 00), quindi premere RETURN.
3 Premere ⬆/∇ per selezionare “Sistema”, quindi premere ⊕.
4 Premere ⬆/∇ per selezionare uno dei sistemi di trasmissione TV elencati di seguito, quindi premere RETURN.

B/G: Per le nazioni o le regioni dell'Europa occidentale

I: Per il Regno Unito

D/K: Per le nazioni o le regioni dell'Europa orientale

L: Per la Francia

5 Premere ↩/▽ per selezionare “Canale”, quindi premere ⊕.
6 Premere ⬆/∇ per selezionare “S” (per i canali via cavo) o “C” (per i canali terrestri), quindi premere ⇒.
7 Sintonizzare i canali come descritto di seguito:

Se non si conosce il numero di canale (frequenza)

Premere ♂/▽ per cercare il canale successivo disponibile. La ricerca si interrompe appena viene rilevato un canale. Per continuare la ricerca, premere ♂/▽.

Se si conosce il numero di canale (frequenza)

Premere i tasti numerici per immettere il numero del canale della trasmissione desiderata o il numero del canale del videoregistratore.

8 Premere ⊕ per saltare a “Conferma”, quindi premere ⊕.
9 Premere ↘ per selezionare "OK", quindi premere ⊕.

Ripetere la procedura descritta sopra per preimpostare altri canali manualmente.

Nome

Assegna al canale selezionato un nome a scelta composto da un massimo di cinque lettere o numeri. Quando viene selezionato un canale, il nome assegnato viene visualizzato per alcuni secondi sullo schermo.

Per immettere i caratteri, seguire i punti da 2 a 4 di “Nome Programmi” (pagina 37).

AFT

Consente di eseguire manualmente la sintonia fine del numero di programma selezionato nel caso in cui una leggera regolazione della sintonia possa migliorare la qualità dell'immagine.

È possibile regolare la sintonia fine su una gamma compresa tra -15 e +15. Quando è selezionato “Sì”, la sintonia fine viene eseguita automaticamente.

LNA

Migliora la qualità dell'immagine per i singoli canali nel caso di segnali di trasmissione molto deboli (immagine disturbata).

Se non è possibile vedere un miglioramento nella qualità dell'immagine anche se si è impostato su “Sì”, impostare questa opzione su “No” (impostazione di fabbrica).

Filtro Audio

Nelle trasmissioni monofoniche, migliora l'audio di ogni singolo canale in caso di distorsione. A volte un segnale di trasmissione non standard provoca la distorsione o il silenziamento intermittente dell'audio durante la visione di programmi monofonici.

Se non si verifica la distorsione dell'audio, è consigliabile lasciare questa opzione sull'impostazione predefinita "No".

[NO TEXT]

Se viene selezionato “Basso” o “Alto”, non è possibile ricevere l’audio stereo o doppio.

Salta

Salta i canali analogici inutilizzati quando si preme PROG +/- per selezionare i canali. (È comunque possibile selezionare un canale saltato utilizzando i tasti numerici.)

Decoder

Mostra e registra il canale codificato selezionato quando si utilizza un decoder collegato direttamente al connettore Scart ↗/→⋯1 o al connettore Scart ↗/→⋯2 mediante un videoregistratore.

6

In base alla nazione o alla regione selezionate per “Nazione” (pagina 8), questa opzione potrebbe non essere disponibile.

Conferma

Salva le modifiche effettuate alle impostazioni di “Programmaz. Man.”

Menu Impostazione Digitale DVB

Nel menu “Impostazione Digitale” è possibile selezionare le opzioni elencate di seguito. Per selezionare le opzioni in “Impostazioni”, consultare “Navigazione nei menu” (pagina 25).

Alcune funzioni potrebbero non essere disponibili in alcune nazioni/regioni.

Sintonia Digitale

Preselezione Digitale Automatica

Sintonizza tutti i canali digitali disponibili.

Questa opzione consente di sintonizzare di nuovo il televisore dopo un trasloco o di cercare nuovi canali che sono stati lanciati dalle emittenti. Per i dettagli, vedere “Sintonia automatica del televisore” a pagina 8.

Modifica lista programmi

Rimuove qualsiasi canale digitale indesiderato che è stato salvato sul televisore e modifica l'ordine dei canali digitali salvati sul televisore.

1 Premere ⬆/∇ per selezionare il canale che si desidera rimuovere o spostare su una posizione nuova.
Premere i tasti numerici per immettere il numero di programma conosciuto a tre cifre della trasmissione desiderata.

2 Rimuovere o modificare l'ordine dei canali digitali nel modo seguente:

Per rimuovere il canale digitale

Premere ⊕. Dopo che appare un messaggio di conferma, premere ⇔ per selezionare “Si”, quindi premere ⊕.

Per modificare l'ordine dei canali digitali

Premere ⇔, quindi premere ⇔/∇ per selezionare la posizione nuova per il canale e premere ⇔.

3 Premere RETURN.

Preselezione Digitale Manuale

Sintonizza manualmente i canali digitali. Questa funzione è disponibile quando “Preselezione Digitale Automatica” è impostato su “Antenna”.

1 Premere il tasto numerico per selezionare il numero di canale che si desidera sintonizzare manualmente, quindi premere ⬆/▽ per sintonizzare il canale.
2 Quando sono stati rilevati i canali disponibili, premere ⚠/▽ per selezionare il canale che si desidera salvare, quindi premere ⊕.
3 Premere ⬆/⇨ per selezionare il numero di programma in cui si desidera salvare il canale nuovo, quindi premere ⊕.
Ripetere la procedura sopra per sintonizzare manualmente altri canali.

Impostazione Digitale

Impostazione sottotitoli

“Impostazione Sottotitoli”: Quando viene selezionato “Sottotitoli per non Udenti”, alcuni aiuti visivi potrebbero anche visualizzarsi con i sottotitoli (se i canali televisivi trasmettono tali informazioni).

“Lingua Sottotitoli”: Seleziona in quale lingua i sottotitoli vengono visualizzati.

Impostazione audio

“Tipo Audio”: Passa alla trasmissione per i non udenti quando “Sottotitoli per non Udenti” è selezionato.

“Lingua Audio”: Seleziona la lingua utilizzata per un programma. Alcuni canali digitali potrebbero trasmettere l’audio in diverse lingue per un programma.

“Commento Audio”: Fornisce la descrizione audio (narrazione) delle informazioni visive, se i canali televisivi trasmettono tali informazioni.

“Livello mix”: Regola i livelli di uscita dell’audio principale del televisore e della descrizione audio.

Visualizzazione Info

“Base”: Visualizza le informazioni sul programma con una Visualizzazione Info digitale.

“Completa”: Visualizza le informazioni sul programma con una Visualizzazione Info digitale e visualizza le informazioni dettagliate sul programma sotto quella Visualizzazione Info.

Display radio

Si visualizza lo sfondo dello schermo quando si ascolta una stazione radiofonica. È possibile selezionare il colore per lo sfondo dello schermo o visualizzare un colore a caso. Per annullare temporaneamente la visualizzazione dello sfondo dello schermo, premere un tasto.

Blocco Programmi

Imposta una limitazione dell'età per i programmi. Qualsiasi programma che supera la limitazione dell'età può essere guardato soltanto dopo aver immesso correttamente un codice PIN.

1 Premere i tasti numerici per immettere il proprio codice PIN esistente. Se non è stato impostato precedentemente un PIN, si visualizza una schermata per l'immissione del codice PIN. Seguire le istruzioni del “Codice PIN” sotto.

2 Premere ⬇/∇ per selezionare la limitazione dell'età o "Ness." (per guardare senza limitazione), quindi premere ⊕.

3 Premere RETURN.

Codice PIN

Per impostare il PIN la prima volta

1 Premere i tasti numerici per immettere il nuovo codice PIN.
2 Premere RETURN.

Per modificare il PIN

1 Premere i tasti numerici per immettere il proprio codice PIN esistente.
2 Premere i tasti numerici per immettere il nuovo codice PIN.
3 Premere RETURN.

Il codice PIN 9999 viene sempre accettato.

Impostazione Tecnica

“Aggiornamento Automatico Servizi”: Consente al televisore di rilevare e salvare nuovi servizi digitali quando diventano disponibili.
“Download del Software”: Consente al televisore di ricevere automaticamente gli aggiornamenti del software, gratuitamente attraverso l’antenna/il cavo esistente (quando vengono emessi). Sí consiglia di impostare sempre questa opzione su “Sì”. Se non si desidera che il software venga aggiornato, impostare questa opzione su “No”.

Continua

“Informazioni di Sistema”: Visualizza la versione attuale del software e il livello del segnale.

“Fuso Orario”: Consente di selezionare manualmente il fuso orario in cui ci si trova, se non è uguale all’impostazione predefinita del fuso orario per la propria nazione/regione.

“Ora Legale Automatica”: Imposta se cambiare o meno automaticamente tra l’ora legale e l’ora invernale.

• “No”: L’ora si visualizza in base alla differenza dell’ora impostata con “Fuso Orario”.
• “Sì”: Cambia automaticamente tra l’ora legale e l’ora invernale in base al calendario.

Impostazione Modulo CA

Consente di accedere ad un servizio TV a pagamento dopo aver ottenuto un modulo ad accesso condizionato (CAM) e una scheda per la visione. Vedere a pagina 20 per la posizione della presa 📄 (PCMCIA).

Caratteristiche tecniche

Nome del modello		KDL-40D36xx/40D35xx/40D34xx	KDL-46D36xx/46D35xx/46D34xx
Sistema
Sistema del pannello		Schermo LCD (Liquid Crystal Display-display a cristalli liquidi)
Sistema TV		Analogico: In base alla selezione della nazione o della regione: B/G/H, D/K, L, IDigitale: DVB-T/DVB-C
Sistema di colore/video		Analogico: PAL, SECAM, NTSC 3.58, 4.43 (soltanto ingresso video)Digitale: MPEG-2 MP@ML
Copertura dei canali		Analogico: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Digitale: VHF/UHF
Uscita audio		10 W + 10 W
Prese di ingresso/uscita
Antenna/Cavo		Terminale esterno da 75 ohm per VHF/UHF
		Connettore Scart a 21 piedini (standard CENELEC) inclusi ingresso audio/video, ingresso RGB e uscita TV audio/video.
		Connettore Scart a 21 piedini (standard CENELEC) inclusi ingresso audio/video, ingresso RGB, uscita audio/video selezionabile e interfaccia SmartLink.
		Formati supportati: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vp-p, 75 ohm, 0,3 V sincronizzazione negativa/PB/CB: 0,7 Vp-p, 75 ohm/Pr/CR: 0,7 Vp-p, 75 ohm
		Ingresso audio analogico (prese fono): 500 mVrms, Impedenza: 47 kohm
HDMI IN 4, 5		Video: 1080/24p,1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: PCM lineare a due canali32, 44,1 e 48 kHz, 16, 20 e 24 bitIngresso audio analogico (prese fono): 500 mVrms, Impedenza: 47 kohm (soltanto HDMI IN 5)
S-6		Ingresso S-video (mini DIN a 4 piedini)
		Ingresso video (presa fono)
		Ingresso audio (prese fono)
		Uscita audio (prese fono)
PC-		Ingresso PC (D-sub a 15 piedini) (vedere a pagina 44)G: 0,7 Vp-p, 75 ohm, non sincronizzato sul verde/B: 0,7 Vp-p, 75 ohm/R: 0,7 Vp-p, 75 ohm/HD: 1-5 Vp-p/VD: 1-5 Vp-p- Ingresso audio PC (minipresa)
		Presa per cuffie
		Alloggiamento per CAM (Modulo ad accesso condizionato)
Alimentanzione ed altro
Alimentazione		220-240 V CA, 50 Hz
Dimensioni schermo		40 pollici (Circa 101,6 cm misurati diagonalmente)	46 pollici (Circa 116,8 cm misurati diagonalmente)
Risoluzione display		1.920 punti (orizzontale) × 1.080 linee (verticale)
Consumo energetico		193 W	238 W
Consumo energetico in modalità di attesa*		0,3 W
Dimensioni (l × a × p)	(con supporto)	Circa 981 × 692 × 265 mm	Circa 1.114 × 778 × 306 mm
	(senza supporto)	Circa 981 × 643 × 110 mm	Circa 1.114 × 730 × 115 mm
Peso	(con supporto)	Circa 24,0 kg	Circa 30,5 kg
	(senza supporto)	Circa 20,5 kg	Circa 26,5 kg
Accessori in dotazione		Consultare “1: Verifica degli accessori” a pagina 6.
Accessori opzionali		Staffa di montaggio a parete SU-WL500
		Supporto per televisore SU-FL300M

* Il consumo specificato per la modalità di attesa viene raggiunto una volta che il televisore abbia concluso tutti i necessari processi interni.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Tabella di riferimento del segnale di ingresso PC

Segnali	Orizzontale (Pixel)	Verticale (Linea)	Frequenza orizzontale (kHz)	Frequenza verticale (Hz)	Norma
VGA	640	480	31,5	60	VGA
	640	480	37,5	75	VESA
	720	400	31,5	70	VGA-T
SVGA	800	600	37,9	60	Direttive VESA
	800	600	46,9	75	VESA
XGA	1024	768	48,4	60	Direttive VESA
	1024	768	56,5	70	VESA
	1024	768	60	75	VESA
WXGA	1280	768	47,4	60	VESA
	1280	768	47,8	60	VESA
	1360	768	47,7	60	VESA

• L'ingresso PC di questo televisore non supporta la sincronizzazione sul verde o la sincronizzazione composita.
• L'ingresso PC di questo televisore non supporta i segnali interlacciati.
• Per la qualità migliore dell'immagine, si consiglia di utilizzare i segnali (in grassetto) nella suddetta tabella con una frequenza verticale di 60 Hz da un personal computer. Nell'inserimento con configurazione automatica, i segnali con una frequenza verticale di 60 Hz vengono selezionati automaticamente.

Guida alla risoluzione dei problemi

Verificare se l'indicatore ⏻ (attesa) sta lampeggiando in rosso.

Se la spia lampeggia

La funzione di autodiagnosi è attiva.

1 Contare il numero di volte per cui l'indicatore ⏻ (attesa) lampeggia ad intervalli di due secondi.
Per esempio, l'indicatore lampeggia tre volte, poi c'è una pausa di due secondi, seguita da altri tre lampeggi, ecc.
2 Premere ⏻ sul bordo superiore del televisore per spegnerlo, scollegare il cavo di alimentazione ed informare il rivenditore o il centro di assistenza Sony su come lampeggia l'indicatore (numero di volte che lampeggia).

Se la spia non lampeggia

1 Controllare le voci nella tabella riportata di seguito.
2 Se il problema persiste, far riparare il televisore da personale di assistenza qualificato.

Immagine

Nessuna immagine (schermo scuro) e audio assente

• Verificare il collegamento dell'antenna/del cavo.
• Collegare il televisore alla corrente elettrica e premere ⏻ sul bordo superiore del televisore.
• Se l'indicatore ⏻ (attesa) si illumina in rosso, premere ⚠/⏻.

Nessuna immagine o nessuna informazione di menu proveniente dall'apparecchio collegato al connettore Scart

• Premere →/÷ per visualizzare l'elenco degli apparecchi collegati, quindi selezionare l'ingresso desiderato.
• Verificare il collegamento tra l'apparecchio opzionale e il televisore.

Immagini sdoppiate o residue

• Verificare il collegamento dell'antenna/del cavo.
• Verificare la posizione e la direzione dell'antenna.

Sullo schermo vengono visualizzati soltanto interferenze e disturbi

• Verificare che l'antenna non sia danneggiata o piegata.
• Verificare che l'antenna non abbia raggiunto il termine della propria durata di funzionamento (da tre a cinque anni in condizioni d'uso normali, da uno a due anni in luoghi esposti a salsedine).

Immagine distorta (linee o strisce punteggiate)

• Allontanare il televisore da sorgenti di disturbi elettrici, quali auto, motocicli, asciugacapelli o apparecchi ottici.
• Per l'installazione di apparecchi opzionali, lasciare una quantità di spazio sufficiente tra l'apparecchio opzionale e il televisore.
• Accertarsi che l'antenna/il cavo sia collegato mediante il cavo coassiale in dotazione.
• Allontanare il cavo dell'antenna/del cavo TV dagli altri cavi di collegamento.

Immagini o audio disturbati durante la visione di un canale televisivo

- Regolare “AFT” (Sintonia fine automatica) per ottenere una migliore ricezione delle immagini (pagina 38).

Alcuni minuscoli punti neri e/o punti luminosi appaiono sullo schermo

- Le immagini di un display sono composte da pixel. La visualizzazione sullo schermo di piccoli punti neri e/o luminosi (pixel) non indica un problema di funzionamento.

I contorni dell'immagine sono spezzati

- Selezionare “Auto 1” o “Auto 2” in “Modalità Film” (pagina 32).

I programmi non vengono visualizzati a colori

- Selezionare “Ripristino” (pagina 26).

Non viene visualizzato alcun colore o vengono visualizzati colori irregolari durante la visione di un segnale proveniente dalle prese -3

- Verificare il collegamento delle prese —3 e verificare che ciascuna spina sia saldamente inserita nelle rispettive prese.

Audio

Audio assente, immagini visualizzate normalmente

• Premere + / - o (Silenziamento).
• Verificare se “Altoparlante” è impostato su “Altoparlante TV” (pagina 33).

Canali

Il canale desiderato non può essere selezionato

- Passare tra la modalità digitale e analogica e selezionare il canale analogico/digitale desiderato.

Alcuni canali sono vuoti

• Soltanto il canale codificato/ad abbonamento.
  Sottoscrivere l'abbonamento al servizio TV a pagamento.
• Il canale viene utilizzato soltanto per i dati (nessuna immagine né audio).
• Per i dettagli sulle trasmissioni rivolgersi alla società trasmittente.

I canali digitali non si visualizzano

• Rivolgersi ad un installatore locale per verificare se le trasmissioni digitali vengono fornite nella propria area.
• Potenziare con un'antenna di guadagno superiore.

Il televisore si spegne automaticamente (entra in modalità di attesa)

• Verificare se “T. Spegnimento” è attivato o confermare l’impostazione “Durata” del “Timer” (pagina 34).
• Se per 10 minuti non viene ricevuto alcun segnale o non viene eseguita alcuna operazione nella modalità di televisore, il televisore passa automaticamente alla modalità di attesa.

Il televisore si accende automaticamente

- Verificare se il “Timer” è attivato (pagina 34).

Non si riesce a selezionare alcune sorgenti di ingresso

- Selezionare “Impostazione AV” e annullare l’impostazione “Salta” della sorgente di ingresso (pagina 33).

Il telecomando non funziona

- Sostituire le pile.

Il messaggio “Modalità Esposizione: Sì” appare sullo schermo

- Selezionare “Ripristina tutto” nel menu “Impostazione” (pagina 35).

L'apparecchio HDMI non appare su "Elenco Dispositivi HDMI"

- Verificare che il proprio apparecchio sia un apparecchio compatibile con il controllo HDMI.

Non tutti i canali vengono sintonizzati

- Verificare sul sito web di assistenza per le informazioni sulla fornitura del servizio via cavo. http://support.sony-europe.com/TV/DVBC/

        TL_RSP <--> LCDPanel

    end

Inleiding
