MANUALE UTENTE 1966 4954511131BB60 Girard-Perregaux

GARANZIA INTERNAZIONALE 127

PRECAUZIONI NELL'USO E MANUTENZIONE 129

PRECAUZIONI RELATIVE ALL'IMPERMEABILITA 130

MANUALE D'USO 132

REGOLAZIONI 132

CORONA 132

CARICA 133

FUNZIONI PRATICHE 135

OREEMINUTI 135

DATA 139

INDICATORE DELLA RISERVADIMARCIA 141

SECONDO FUSO ORARIO 142

SCALA TACHIMETRICA 144

CRONOGRAFO 145

FUNZIONI ASTRONOMICHE 146

INDICATORE GIORNO/NOTTE 146

INDICATORE DELLE FASI LUNARI 147

BI-RETRO 149

CALENDARIO COMPLETO 152

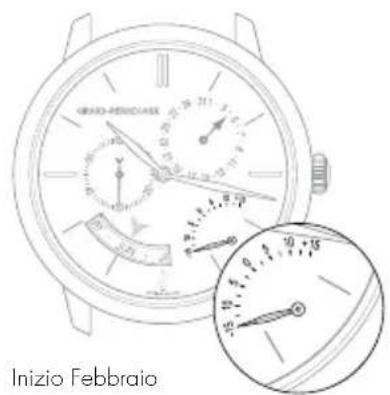

CALENDARIO ANNUALE ED EQUAZIONE DEL TEMPO 155

CALENDARIO PERPETUO 158

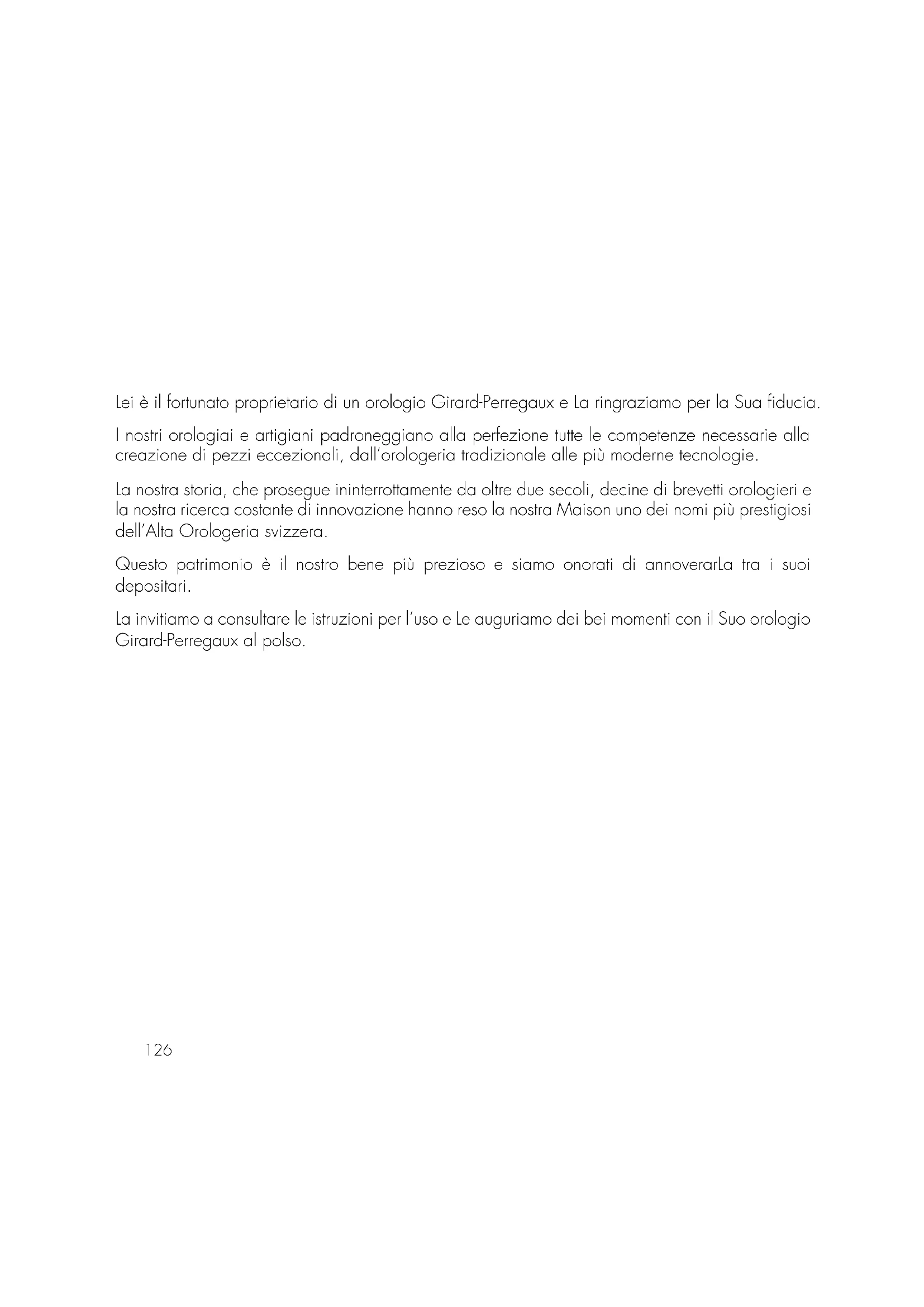

Lei è il fortunato proprietario di un orologio Girard-Perregaux e La ringraziamo per la Sus fiducia.

I nostri orologiai e artigiani padroneggiano alla perfezione tutte le competenze necessarie alla creatazione di pezioni eccezionali, dall'orologeria tradizionale alle più moderne technologie.

La nostra storia, che prosegue ininterrottamente da altre due secoli, decine di brevetti orologieri e la nostra ricerca costante di innovazione hanno reso la nostra Maison uno dei nomi più prestigiosi dell'Alta Orologeria svizzera.

Questopatrimonio è il nostro bene più prezioso e siamo onorati di annoverLa tra i loro depositari.

La invitiamo a consultare le istruzioni per l'uso e Le auguriamo dei bei momenti con il Suo orologio Girard-Perregaux al polso.

GARANZIA INTERNAZIONALE

La segunte garanzia internazionale si applica a tutti gli orologi Girard-Perregaux acquistati presso i rivenditori autorizzati dal marchio Girard-Perregaux, presentati per riparazione o controllo in garanzia in tutti i paesi.

Soltanto i Centri di Riparazione autorizzati Girard-Perregaux hanno la facoltà di assicurare il servizio previsto dalla garanzia internazionale, in conformità alle istruzioni di Girard-Perregaux. Eventuali servizi, riparazioni o altri intervenuti sull'orologio non eseguiti da un Centro di Riparazione autorizzato Girard-Perregaux renderannoULLa garanzia internazionale.

Garantiamo il Suo orologio contro qualsiasi difetto di conformità e contro tutti i difetti derivanti dai materiali utilizzati, per un periodo di due anni a partire alla data di acquisto. Nel caso in cui, durante questo intervallo di tempo, il Suo orologio evidenziasse uno di tali difetti, ci impecniamo a ripararlo Gratisamente. Dopo la scadenza del periodo di garanzia, la riparazione (pezzi di ricambio e manodopera) Le verrà addebitata.

Per usfuquire di tale garanzia, dovra presentare copia del certificato di garanzia,debitamente compilato, datato, timbrato e firmato da un concessionario o distributore raccomandiamo inoltre di conservare con cura il certificato di garanzia internazionale Girard-Perregaux, perché solo quello rende valida la garanzia.

In caso di necessità, Le consiglio di conseignare l'orologio che deve essere controllato o riparato a uno dei nostri distributori esclusivi o concessionari autorizzati che si incaricherà di inviarlo al nostro Centro di Riparazione autorizzato più vicino. Potraanche inoltrare direttamente l'orologio a uno dei nostri Centri di Riparazione autorizzati.

In caso di spedizione dell'orologio, Le raccomandiamo di imballarlo con molta cura e di accertarsi di inviarlo in modo sicuro al fine di evitare incidenti nel corso del trasporto.

Girard-Perregaux non può in alcun modo garantire l'autenticità dei prodotti Girard-Perregaux acquistati al di fuori della rete di distribuzione officiale e dei concessionari autorizzati.

Questa garanzia Le conferisce i diritti specifici appena elencati, ai quali possono aggiungersi altri diritti che variano da un paese all'altro.

Sono esclusi dalla garanzia:

I cinturini in pelle, in caucci e in tessuto;
Le alterazioni dovute all'usura e al normale invecchiamento dell'orologio (in particolare rigature, graffiti, ecc.);
I danni procurati intenzionalmente a causa di manipolazione scorretta, negligenza o incidente;
I danni risultanti da un impiego anomalo o improprio (in particolare colpi o schiacciamenti);
Gli orologi il cui numero di identificazione o altri segni di identificazione siano stati intenzionalmente cancellati o alterati;
La perdita e il furto;
- I danni causati da eventi naturali quali incendi, catastrofi naturali e eventi bellici;
- Qualsiasi difetto derivante dall'aggiunta di uno o più accessori non provenienti dalla Manifattura Girard-Perregaux comporta automaticamente la fine della garanzia.

PRECAUZIONI NELL'USO E MANUTENZIONE

Il suo orologia è stato fabbricato a mano con la massima cura e l'accompagnerà più per molto tempo se adotterà le seguenti precauzioni:

1. Precauzioni nell'uso e manutenzione

Corona e pulsanti dell'orologio non devono essere azionati in acqua. Se l'orologio è dotato di corona avvitata, faccia attenzione che non entri mai a contatto con l'acqua quando la corona è svitata;
- Eviti gli sbalzi termici e l'esposizione dell'orologio a temperature estreme, inferiori a 0^ o superiori a 60^ (sauna, hammam, ecc.);
Eviti l'uso di prodotti corrosivi/chimici per la pulizia dell'orologio;
- Eviti il contatto con determinate sostanze chimiche (benzina, diluenti, profumi, prodotti di pulizia, colle, vernici, ecc.), al fine di evitare il deterioramento dell'orologio cinturino in pelle;
Eviti di esporre l'orologio a campi magnetici intensi (calamite, altoparlanti, ecc.);
Eviti i colpi violenti;
Non lasci l'orologio inutilizzato per lunghi periodi. Indossarlo regolarmente evita che gli oli contentuti nel movimento si condensino;
Non cerchi mai di aprirle la cassa dell'oroLOGIO;
- Dopo un bagno in mare, sciacqui sempre il suo orologia con acqua dolce. Non faccia il bagno con il cinturino in pelle per evitare un'usura accelerata.

2. Servizio di manutenzione

Per garantire la precisione che Lei ha il diritto dipretendereancheafteroani d'uso, Girard- PerregauxLe consiglia di far controllare l'orologio presso un Centro di riparazione autorizzato agli 2 o 3 anni.

PRECAUZIONI RELATIVE ALL'IMPERMEABILITA

Il suo orologio è stato sottoposto a controli di impermeabilità presso i nostri lavoratori a seconda del livello di protezione richiesto, al fine di garantire i seguenti utilizzi:

ATTIVITA / GRADO DI IMPERMEABILITA	3 atm - 3 bar 30 m - 100 ft	5 atm - 5 bar 50 m - 165 ft	10 atm - 10 bar 100 m - 330 ft	50 atm - 50 bar 500 m - 1650 ft
Pioggia, schizzi	sì	sì	sì	sì
Doccia, bagno, sport nautici di superficie	no	sì	sì	sì
Nuoto, immersione libera	no	no		sì
Immersione subacquea	no	no	no

1. Precauzioni relative all'impermeabilità

Il Suo orologio è stato attentamente controllato e manterrà inalterata la sua impermeabilità a condizione di adottare le seguenti precauzioni:

Si accerti che la corona e i pulsanti dell'orologio siano nella posizione iniziale (posizione 0) al fine di evitare danni al meccanismo. A quello fine, prema la corona contro la cassa.
Se l'orologio è dotato di corona avvitata, si accerti che sia bloccata dopo agli regolazione e prima dell'uso in ambiente acquatico. A quello fine, aviti la corona in senso orario tenendola premuta contro la cassa del suo orologio.
La corona e i pulsanti dell'orologio non devono mai essere azionati sott'acqua o quando l'orologio è a contatto con l'acqua o bagnato.

2. Controllo d'impermeabilità

L'impermeabilità del Suo orologio è garantita da un sofisticato sistema di guarnizioni. Queste subiscono le aggressioni di diversi fattori esterni (sudore, variazioni di temperatura, raggi ultravioletti, acqua clorata o salata, polveri, ecc.). Di consegenza, al fine di consentire alle guarnizioni di svolgere il loro compito alla perfezione, Girard-Perregaux Le consiglia di far controllare l'orologio presso un Centro di riparazione autorizzato Girard-Perregaux agli 2 o 3 anni per verificarne l'impermeabilità.

MANUALE D'USO

REGOLAZIONI

CORONA

Introduzione

La corona è un componente che permette di accedere alla regolazione delle varie funzioni del suo orologio, come la correzione dell'ora, la carica manuale e su certi modelli la correzione del giorno e della data.

Corona simplice

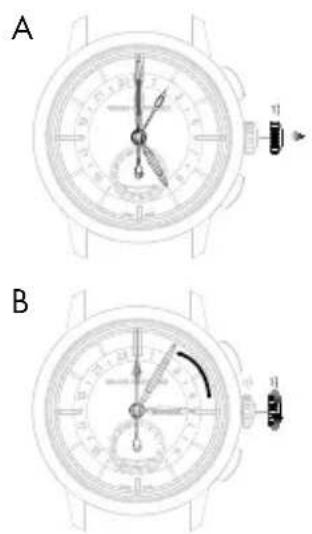

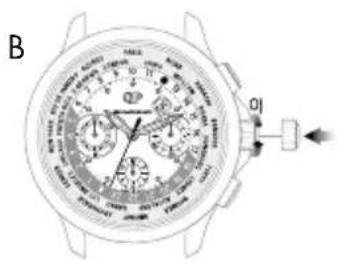

Regolazione

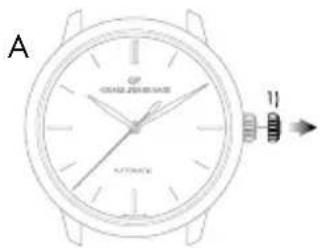

A. Tiri la corona per procedere alle varie regolazioni.
B. Al fine di garantirne l'impermeabilità, è necessario riportare la corona in posizione 0) dopo agli utilizzato. A tale scopo, prema la corona contro la cassa come illustrato qui di seguito.

Corona avvitabile

La corona avvitabile assicura una perfetta impermeabilità fino alla profondità per cui è stato progettato il modello.

Regolazione

A. Sviti la corona per procedere alle varie regolazioni. A tale scopo, giri la corona in senso antiorario.
B. Al fine di garantire l'impermeabilità, è necessario riavvitare la corona in posizione 0) dopo agli utilizzato. A quello fine, aviti la corona in senso orario tenendola premuta contro la cassa del suo orologio come illustrato qui di seguito.

CARICA

Introduzione

La carica permette al movimento d'immagazzinare l'energia necessaria al buon funzionamento del suo orologia.

I movimenti meccanici realizzati e prodotti all'interno della Manifattura Girard-Perregaux sono essere di tipo manuale o automatico, a seconda del modello del Suor orologia.

Movimento meccanico a carica manuale

Per funzionare normalmente, l'orologio dotato di quello tipo di movimento necessita di essere regolarmente caricato a mano. A seconda del modello e della riserva di carica del suo orologio, fra una carica e l'altra possono trascorrere da 30 a 60 ore.

Regolazione

Per caricare il Suo orologio giri la corona in senso orario quando esta si trovva in posizione 0) o O') se l'orologio dispon di corona avvitata. Quando avverte maggiore resistenza significa che il meccanismo è caricato a sufficientia.

Avvertenza: non forzare quando la resistenza aumenta, altrimenti si rischia di danneggiare il meccanismo del movimento.

Movimento meccanico a carica automatica

Questo tipo di orologio immagazzina automaticamente energia quando lo indossa al polso. Infatti, i Suoi gesti quotidiani permettono alla massa oscillante di effettuare dei movimenti rotatori che, grazie ad unsystema di ingranaggi, restituisce l'energia al movimento e gli permette di caricarsi automaticamente. Indossarlo quotidianamente basta a garantire la riserva di marcia necessaria al corretto funzionamento del Suo orologio, perché sua necessario caricarlo.

Se il Suo orologia non è stato indossato per diversi giorni consecutivi, sare necessario caricarlo manualmente. Per farlo, consultare il paragrafo precedente "Movimento meccanico a carica manuale".

FUNZIONI PRATICHE

ORE MINUTI

Introduzione

La regolazione dell'ora del Suor orologio si effettua medianta la corona. Quest'ultima cui esere a due o tre posizioni, a seconda del modello del Suor orologio.

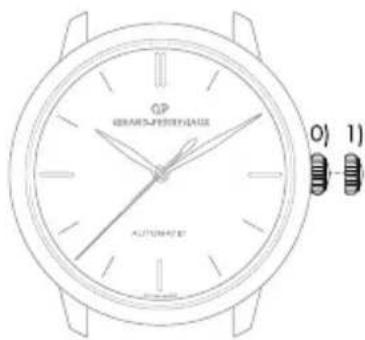

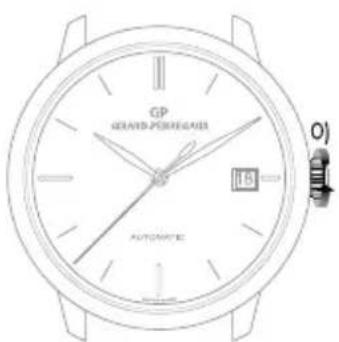

Corona a due positioni

O) Posizione di carica manuale del movimento (corona non estratta).

1) Posizione di regolazione dell'ora (corona estratta).

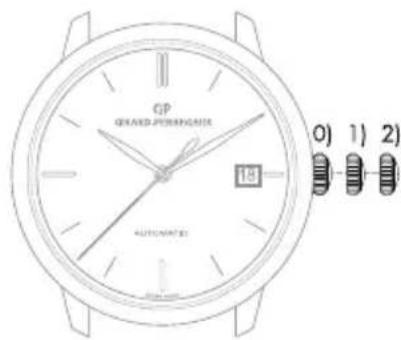

Corona a tre posizioni

O) Posizione di carica manuale del movimento (corona non estratta).
1) Posizione di regolazione della data (corona semi estratta).
2) Posizione di regolazione dell'ora (corona completeness estratta).

Se il Suo orologio è dotato di un dato, si assicuri che la posizione delle lancette corrisponda a un Cambiamento di data sulla mezzanotte e non sul mezzogiorno. Per accertarsene, verifici il cambiamento di data intorno alla mezzanotteosi da situarsi nel periodo giusto della giornata.

Regolazione

A. Estragga la corona in posizione di regolazione dell'ora. Negli orologi con indicazione dei secondi, la lancetta dei secondi si ferma.
B. Ruoti la corona in senso orario in modo da indicare l'ora desiderata moins 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti, in senso orario, per fermarla sul minuto desiderato.

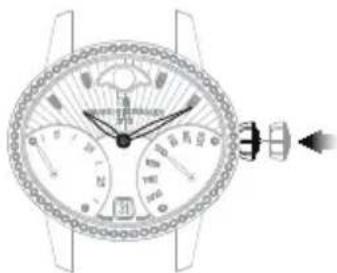

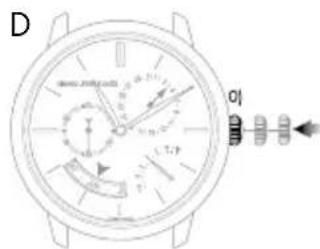

D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo,fare riferimento al capitolo "Corona".

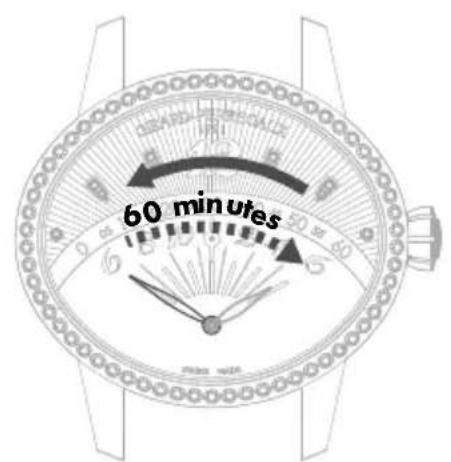

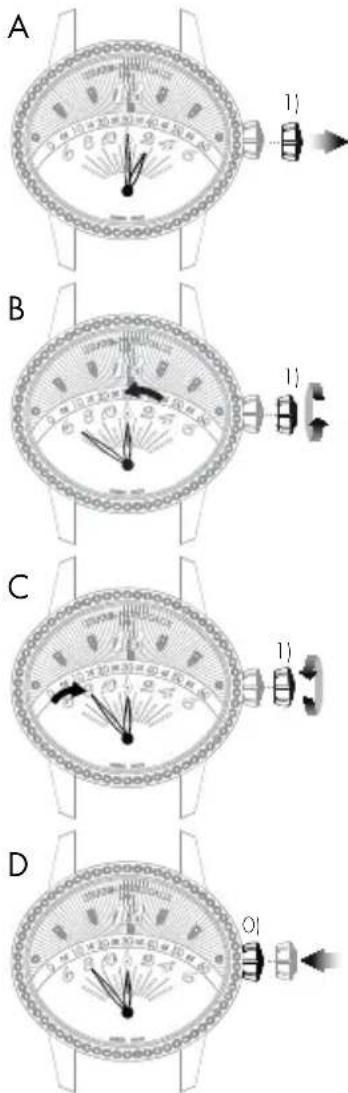

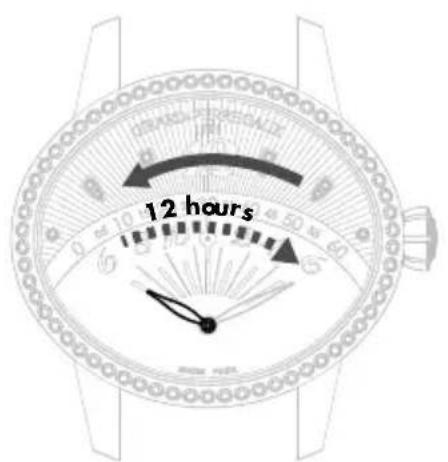

Visualizzazione retrograda

Le lancette retrograde delle ore e dei minuti si muovono rispettivamente dalle ore 6 alle ore 6 (da sinistra a destra) e da 0 a 60 minuti (da sinistra a destra) prima di ritornare istantaneamente al punto di partenza dove ricominciano la loro marcia.

Lancetta delle ore Lancetta dei minuti

Regolazione

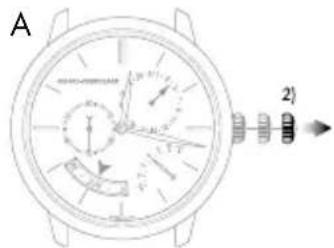

A. Estragga la corona in posizione di regolazione dell'ora.

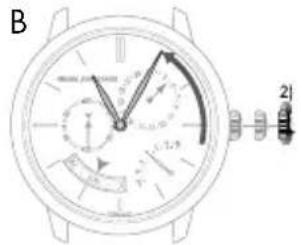

B. Ruoti la corona in modo da inclicare l'ora desiderata meno 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti, in senso orario, per fermarla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0). la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo,fare riferimento al capitolo "Corona".

DATA

Introduzione

L'indicazione della data presente il numero del giorno del mese.

La regolazione della data permette di correggere rapidamente la data del Suo orologio, nella modificare l'ora. L'indicazione della data è sincronizzata con la lancetta delle ore e dei minuti. Tuttavia, per un calendario semplice, è necessario correggere la data di tutti i mesi che non hanno 31 giorni.

Awertenza: non proceda alla corazione della data fra le ore 20:00 e le ore 8:00, quando il meccanismo di cambiamento della data è in movimento, altrimenti il movimento potrebbe danneggiarsi.

Regolazione

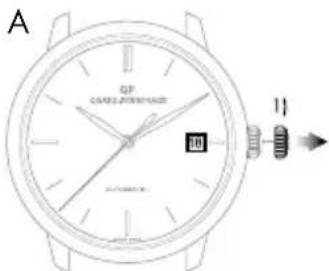

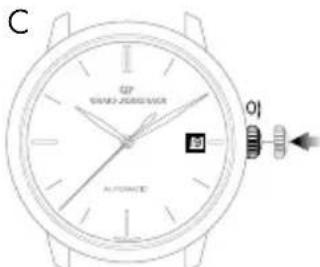

Datario a finestrella

A. Estragga la corona in posizione di regolazione della data, in posizione 1).
B. Ruoti la corona in senso orario fino a far apparire la data corretta nella finestrella (a seconda del modello, il senso di rotazione cui invertito).

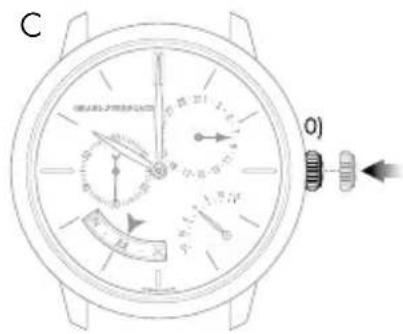

C. Alla data desiderata, riposizioni la corona contro la cassa, in posizione 0).

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo,fare riferimento al capitolo "Corona".

Datario a lancetta

Se il Suo orologio possie de un'indicazione della data a lancetta, la correzione si esegue per mezzo del correttore, situato sulla cassa del Suo orologio.

Prema sul correttore, aiutandi con il piccolo strumento fornito insieme all'orologio, finché la lancetta del calendario non indica la datc desiderata. Una pressione sul correttore correponde all'avanzamento di un giorno.

INDICATORE DELLA RISERVADIMARCIA

Introduzione

Questa indicazione permette di conoscere in tempo reale lo stato di carica del movimento del Suo orologio o il tempo di funzionamento rimanente, prima che sua necessario caricare l'orologio.

Lettura

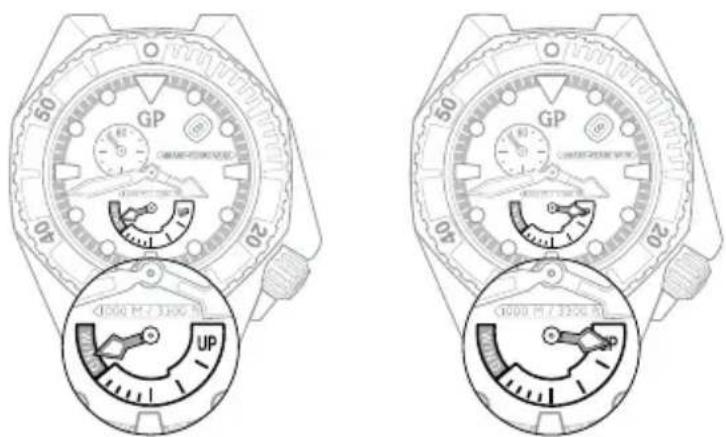

Lo stato di riserva di marcia del Suo orologio è indicato da una piccola lancetta che si sposta lungo un semicerchio graduato.

Regolazione

L'indicazione della riserva di marcia è sincronizzata con il movimento, quando non richiede alcuna regolazione.

Vicina all'arresto Completa

SECONDO FUSO ORARIO

Introduzione

Questa funzione, particolarmente apprezzata dai viaggiatori, consente di visualizzare contemporaneamente due fusi orari: l'ora di riferimento ('homer time') e l'ora locale.

Lettura

L'ora di riferimento ('home time') è indicata sul disco centrale graduato su 24 ore. L'ora locale è invece indicata in modo tradizione mediante graduazione esterna.

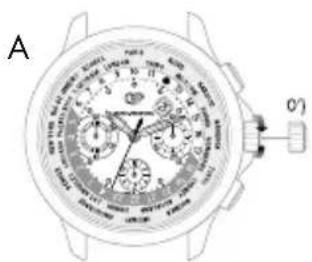

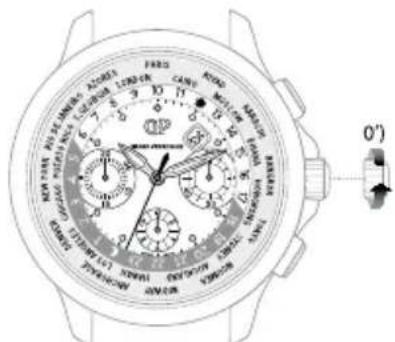

Regolazione

Ora e minuto di riferimento ('home time')

Prima di effettuare qualsiasi corazione, si assicuri che la posizione delle lancette corrisponda a un cambiamento di data sulla mezzanotte e non sul mezzogiorno. Per accertarsene, verifici il cambiamento di data intorno alla mezzanotteosi da situarsi nel periodo giusto della giornata.

Avvertenza: la lancetta del dato segue esclusivamente la lancetta delle ore locali (regolazione mediante i pulsanti a ore 2 e a ore 4).

A. Estragga la corona dell'orologio in posizione di regolazione dell'ora, in posizione 1). La lancetta dei secondi si ferma.

B. Ruoti la corona in senso orario in modo da indicare l'ora desiderata meno 5 minuti. Questa regolazione sposta contemporaneamente le lancette delle ore e dei minuti di riferimento ('home time') e la lancetta delle ore locali.

C. Faccia avanzare lentamente la lancetta dei minuti, in senso orario, per fermarla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo una qualsiasi regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di preservare l'impermeabilità dell'orologio ed evitare eventuali danni al meccanismo. A quello fine vedere il capitolo "Corona".

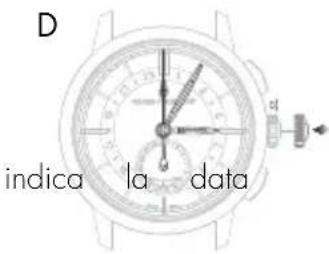

Datario a lancetta

Prema il correttore a) a ore 8 con il piccolo utensile fornito insieme all'orologio fino a quando la lancetta del datiario non desiderata. Una pressione sul correttore correponde all'avanzamento di un giorno.

Avverenza: tra le 23:00 e mezzanotte, la corazione della data con il correttore a) consentire un avanzamento di un solo giorno. Questa manipolazione, tutvavia, non danneggerà il meccanismo.

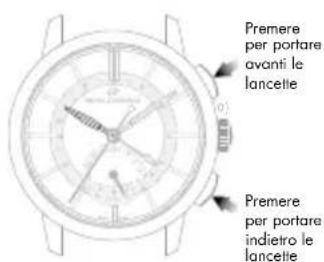

Secondo fuso orario (ora locale)

I pulsanti a ore 2 e a ore 4 Le consentiranno di far avanzare o retrocedere la lancetta delle ore del secondo fuso orario (ora locale). Premendo una volta sul pulsante si avanza o si retrocede di un'ora.

C

D

SCALA TACHIMETRICA

Introduzione

Questa funzione consente di misurare la velocità media sulla distance di un chilometro.

Lettura

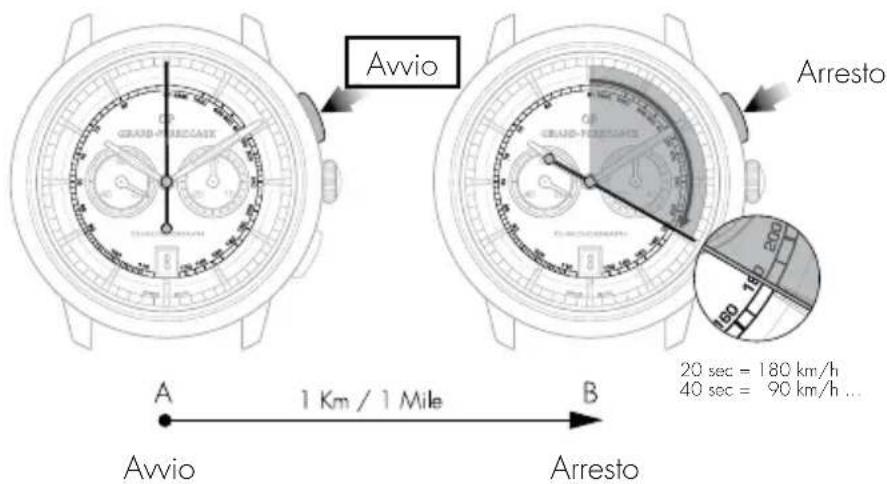

Prendiamo una strada con due pietre militari A e B situate a una distance di un chilometro. Quando la Sua automobile passa davanti alla pietra A, attivi il cronografo e lo arresti quando la macchina passa davanti alla pietra B. Potrè leggereosi la velocità media in chilometri/miglia all'ora sulla gradazione del tachimetroippo all'estremità della lancetta dei secondi centrali del cronografo.

CRONOGRAFO

Introduzione

Nel cronografo, i secondi vengono indicati da una grande lancetta situata al centro dell'orologio. L'indicazione dei minuti, ed eventualmente delle ore, è data di solito da 1 o 2 piccoli contatori.

La messa in marcia, l'arresto e l'azzeramento dei contatori sono direttamente legati a quelli della lancetta dei secondi centrali.

A seconda del modello, i minuti possono essere indicatianche da una lancetta posta al centro dell'orologio che punta su una gradazione situata ai margini del quadrante.

Regolazione

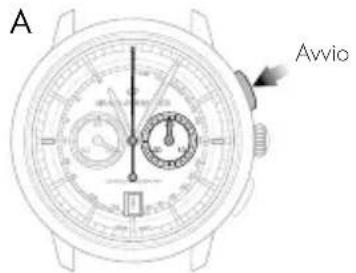

A. Prema sul pulsante del Suo orologio situato a ore 2: la lancetta dei secondi centrali si mette in marcia.
B. Prema di nuovo su quello pulsante: la lancetta dei secondi centrali si farma.
C. Prema sul pulsante del Suo orologia situato a ore 4: la lancetta dei secondi centrali e le lancette dei contatori ritornano sullo zero.

Avvertenza: quando la lancetta dei secondi centrali è in movimento, non azzeri mai il cronografo, in quanto il meccanismo potrebbe danneggiarsi. Si accerti sempre che la lancetta dei secondi centrali sia ferma prima di azzerare il cronografo.

FUNZIONI ASTRONOMICHE

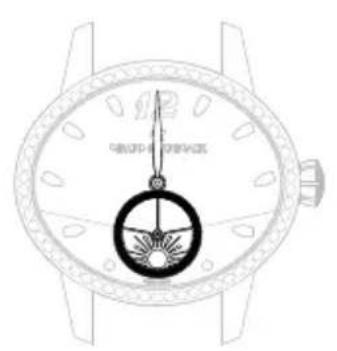

INDICATORE GIORNO/NOTTE

Introduzione

L'indicazione giorno/notte utilizza un disco che rappresents il sole e la lunga per indicare il giorno e la notte. L'apposita finestrella alla raffigurazione del cielo nel quale appara la forma della lunga e del sole, secondo la progressione del giorno.

Lettura

Quando regola l'ora, faccia attenzione all'indicazione giorno/notte, in quanto è sincronizzata con l'indicazione di ore e minuti. Ad esempio, a mezzanotte in corrispondenza delle ore 6:00 deve comparire la luna nelle a mezzogiorno deve comparire il sole.

Mezzogiorno Mezzanolle

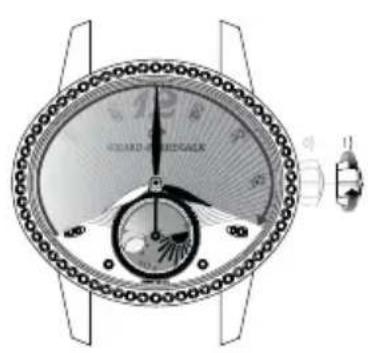

INDICATORE DELLE FASI LUNARI

Introduzione

L'indicazione delle fasi lunari permette di riproduire, per mezzo di un sistema a disco o a finestrella, il ciclo dell'astro della notte (luna nuova, primo quarto, luna piena, ultimo quarto). Così, l'apposita finestrella offre una rappresentazione del cielo nel quale la forma della lunà viene molto in funzione del suo progresso nel mese lunare.

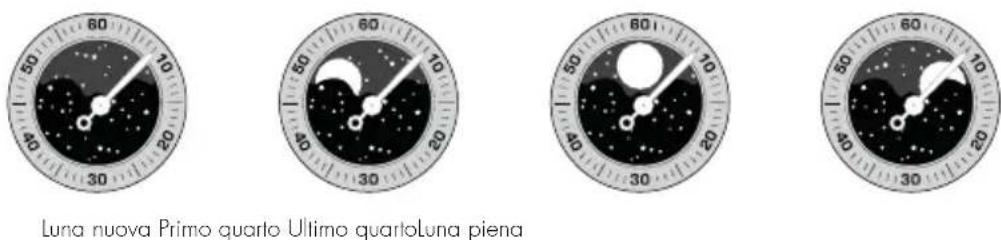

Lettura

Un disco decorato con due lune immerse in un cielo stellato gira all'internalo di una finestrella.

All'inizio di anni lunazione, una delle due lune appare nella parte sinistra della finestrella; forma inizialmente una sottile falce che emerge dal bordo arrotondato e cresce progressivement con il passare dei giorni.

A metà della lunazione, la luna appare piena al centro della finestrella. Poi scomparire gradualmente a destra, dietro alla seconda mascherina arrotondata.

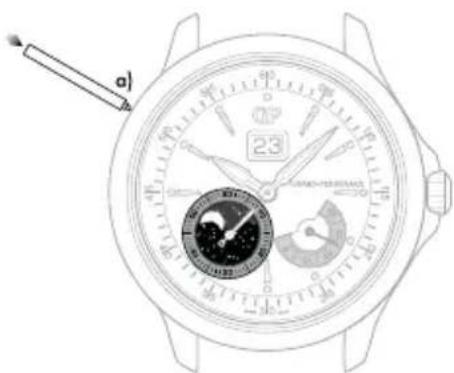

Regolazione

Prema sul correttore a), aiutandosi con il piccolo strumento fornito insieme all'orologio, finché non visualizza la fase di luna desiderata. Una pressione sul correttore corrisponde all'avanzamento di un giorno.

Avvertenza: non proceda alla corazione dell'indicazione delle fasi lunari tra le ore 15:00 e le ore 3:00, altrimenti il movimento potrebbe danneggiarsi. Per accertarsene, v cambiamento di data intorno alla mezzanotte così da situarsi nel periodo giusto della giornata.

*Corretto a posizione variabile secondo il modello

BI-RETRO

Introduzione

Le lancette retrograde dei secondi e del giorno della settimana si muovono rispettivamente da 0 a 30 (dall'alto al basso) e da MON a SUN (dal basso in alto) prima di ritornare istantaneamente al punto di partenza dove ricominciano la loro marcia.

Regolazione

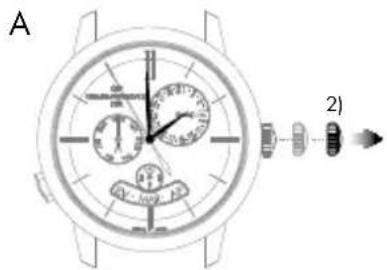

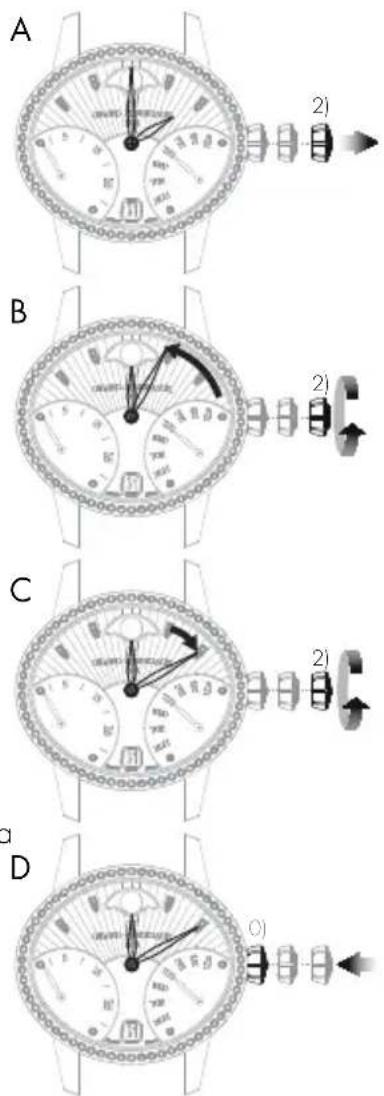

Ore e minuti

A. Estragga la corona in posizione di regolazione dell'ora, in posizione 2).

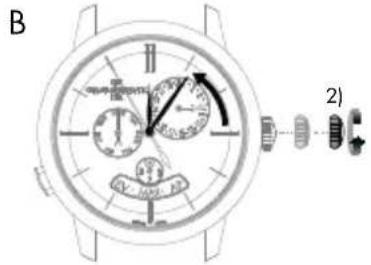

B. Ruoti la corona in modo da inclicare l'ora desiderata meno 5 minuti.

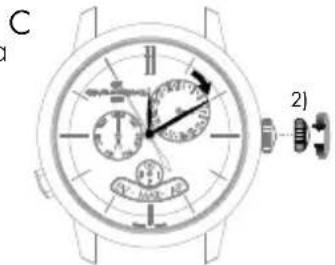

C. Faccia avanzare lentamente la lancetta dei minuti, in senso orario, per fermarla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione O). la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo,fare riferimento al capitolo "Corona".

Data

A. Estragga la corona in posizione di regolazione della data, in posizione 1).
B. Ruoti la corona in senso orario fino a far apparire la data corretta nella finestrella.
C. Alla data desiderata, riposizioni la corona contro la cassa, in posizione 0).

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo,fare riferimento al capitolo "Corona".

A

B

C

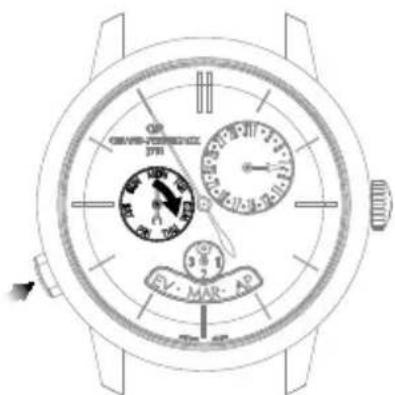

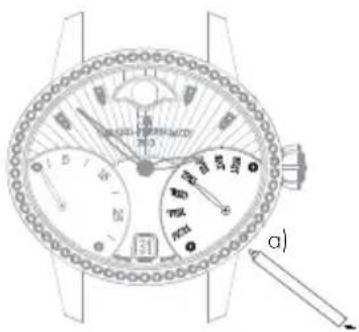

Giorno della settimana

La corazione dei giorni della settimana si esegue premendo sul correttore a)ippo alle ore 4:30 per mezzo di un piccolo strumento fornito insieme all'orologio. Una pressione sul correttore corrisponde all'avanzamento di un giorno.

Avvertenza: non proceda alla corazione del giorno della settimana fra le ore 19:00 e l'1:00 del mattino, quando il meccanismo di cambiamento della data è in movimento, altrimenti il movimento potrebbe danneggiarsi.

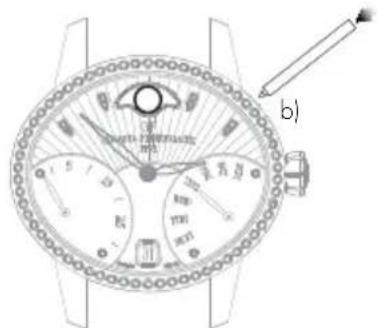

Fasi di luna

Prema sul correttore b) posizionato alle ore 14:30, aiutandi con il piccolo strumento fornito insieme all'orologio, finché non visualizza la fase di luna desiderata. Una pressione sul correttore corrisponde all'avanzamento di un giorno.

Avvertenza: non proceda alla corazione delle fasi lunari fra le ore 19:00 e l'1:00 del mattino, quando il meccanismo di cambiamento della data è in movimento, altrimenti il movimento potrebbe danneggiarsi. Per accertarsene, verifici il cambiamento di data intorno alla mezzanotteosi da situarsi nel periodo giusto della giornata.

CALENDARIO COMPLETEO

Introduzione

La complicazione orologiera chiamata "calendario completo" permette di visualizzare in modo leggibile,或者其他 ore ed ai minuti,anche la data, il giorno della settimana, il mese e l'indicatore delle fasi lunari.

Avvertenza: non proceda alla corazione delleindicazioni del calendario e delle fasi lunari fra le ore 15:00 e le ore 8:00, quando il meccanismo di cambiamento della data è in funzione, poiché si rischierebbe di danneggiare il movimento. Per accertarsene, verifici il cambiamento del calendario e del giorno intorno alla mezzanotte così da situarsi nel periodo giusto della giornata.

Regolazione

Ore e minuti

Prima di effettuare qualiasi corazione, si assicuri che la posizione delle lancette corrisponda a un cambiamento di data sulla mezzanotte e non sul mezzogiorno. Per accertarsene, verifici il cambiamento del calendario e del giorno intorno alla mezzanotteosi da situarsi nel periodo giusto della giornata.

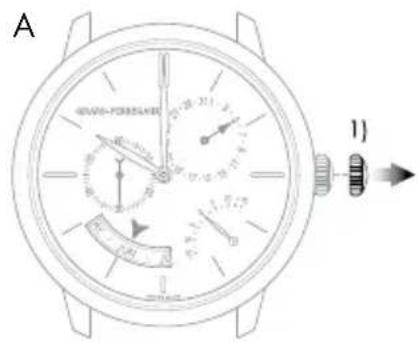

A. Estragga la corona in posizione di regolazione dell'ora, in posizione 1). La lancetta dei secondi si ferma.
B. Ruoti la corona in senso orario in modo da indicare l'ora desiderata meno 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti, in senso orario, per fermarla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza:ippo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo,fare riferimento al capitolo "Corona".

Datario a lancetta

Prema sul correttore a) (situato a ore 4), aiutandi con il piccolo strumento fornito insieme all'orologio, finché la lancetta del calendario non indica la data desiderata. Una pressione sul correttore correponde all'avanzamento di un giorno.

Awertenza: il passaggio dal 31 all'1 causa un salto dell'indicatore del mese (passaggio al mese successivo).

Giorno della settimana

Prema sul correttore b) (situato a ore 10), aiutandosi con il piccolo strumento fornito insieme all'orologio, finché il giorno della settimana desiderato non appare nella finestrella.

Mese

Prema sul correttore c) (situato a ore 2), aiutandosi con il piccolo strumento fornito insieme all'orologio, finché il mese desiderato non appeare nella finestrella.

Avverenza: non proceda alla regolazione del mese quando l'indicazione della data o del calendario si situa fra il giorno 30 e il giorno 2, in quanto il meccanismo dichio. del mese è in funzione e si rischierebbe di danneggiare il movimento.

Fasi di luna

Prema sul correttore d) (situato a ore 8), aiutandi con il piccolo strumento fornito insieme all'orologio, finché non visualizza la fase di luna desiderata. Una pressione sul correttore corrisponde all'avanzamento di un giorno.

CALENDARio ANNUALE ED EQUAZIONE DEL TEMPO

Introduzione

A differenza del meccanismo del calendario tradizione, il calendario annuale richiede la correzione della data solo per il mese di febbraio negli anni non bisestili, vale a dire 3 correzioni in totale in un ciclo di 4 anni.

Regolazione

Ore e minuti

Prima di effettuare qualiasi corazione, si assicuri che la posizione delle lancette corrisponda a un Cambiamento di data sulla mezzanotte e non sul mezzogiorno. Per accertarsene, verifici il cambiamento di data intorno alla mezzanotteosi da situarsi nel periodo giusto della giornata.

A. Estragga la corona in posizione di regolazione dell'ora, in posizione 2). La lancetta dei secondi si ferma.
B. Ruoti la corona in senso orario in modo da indicare l'ora desiderata meno 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti per fermarla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

Data e mese

Awertenza: prima di eseguire qualsiasi correzione si accerti che l'indicazione dell'ora si trovi fra le ore 9:30 e le ore 20:30. Al di fuori di questo intervallo, la rotazione della corona in posizione 1) non produrra alcun effetto. Per accertarsene, verifici il cambiamento di data intorno alla mezzanotteosi da situarsi nel periodo giusto della giornata.

A. Estragga la corona in posizione di regolazione della data, in posizione 1).
B. Giri la corona finché la lancetta del calendario a) non indica la data desiderata. La rotazione della corona cui effettuarsi in un senso o nell'alto. Il disco dei mesi b) è sincronizzato con il dato a lancetta, perché non ha bisogno di essere regolato.
C. Alla data desiderata, spinga nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo,fare riferimento al capitolo "Corona".

Avvertenza: per i mesi di 30 giorni, il salto di data il primo del mese successivo si effettua con un intervallo di più o meno 4 ore e mezzo, passando per il giorno 31. Per il mese di febbraio, il salto di data il primo del mese di.Marzo si effettua su un periodo di più o meno 7 ore e mezzo, passando per i giorni 30 e 31.

Equazione del tempo

Introduzione

L'orbita della Terra attorno al sole non describes un cercchio perfetto. Come la maggior parte degli astri del nostro sistema solare, la sua traiettoria è ellittica. Inoltre, l'asse della Terra è inclinato rispetto al piano dell'orbita. In consequence di但这a traiettoria non uniforme, la durata del giorno solare – intervallo che separa due passaggi del sole al meridiano di un dato luogo – varia in funzione della stagione. La durata di 24 ore dei giorni del tempo civile è calculata considerando la durata media di un giorno solare.

Lettura

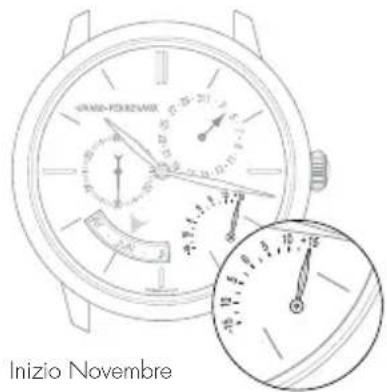

La funzione, equazione del tempo, indica la differenza tra il tempo civile e il tempo solare. Questo scarto è indicato da una piccola lancetta che si sposta lungo un semicerchio graduato. Esso raggiunge tra +14 e -16 minuti circa per alcune giornate, rispettovamente inizio febbraio ed inizio novembre.

Regolazione

L'indicazione dell'equazione del tempo è sincronizzata con leindicazioni del calendario, quindi non richiede alcuna regolazione.

CALENDARIO PERPETUO

Introduzione

Il calendario perpetuo indica la data, il giorno e il mese, tenendo conto della diversa lunghezza dei mesi del calendario gregoriano,anche negli anni bisestili. La sua "memoria meccanica" copre un periodo di 1461 giorni, vale a dire quattro anni.

Un meccanismo di quello tipo non considera tutte gli anni eccezionalmente non bisestili, vale a dire i millesimi divisibili per 100 ma non per 400 (esempio: 2100).

Regolazione

Prima di eseguire qualiasi corazione si accerti che l'indicazione dell'ora si trovi fra le ore 13:00 e le ore 20:30. Al di fuori di questo intervallo, la rotazione della corona in posizione 1) non produrra alcun effetto. Per accertarsene, verifici il cambiamento di data intorno alla mezzanotteosi da situarsi nel periodo giusto della giornata.

Una regolazione al di fuori dell'intervallo tra le ore 13:00 e le ore 20:30 non causera uncommon alcun danno al meccanismo.

Ore e minuti

Prima di effettuare qualiasi corazione, si assicuri che la posizione delle lancette corrisponda a un Cambiamento di data sulla mezzanotte e non sul mezzogiorno. Per accertarsene, verifici il cambiamento di data intorno alla mezzanotteosi da situarsi nel periodo giusto della giornata.

A. Estragga la corona in posizione di regolazione dell'ora, in posizione 2). La lancetta dei secondi si fermo.
B. Ruoti la corona in modo da indicare l'ora desiderata meno 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti in senso orario per fermarla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione O); la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo,fare riferimento al capitolo "Corona".

Data e mese

A. Estragga la corona in posizione di regolazione della data, in posizione 1).
B. Giri la corona finché la lancetta del calendario a) non indica la data desiderata. La rotazione della corona può effettuarsi in un senso o nell'altro. Il disco dei mesi b) è sincronizzato con il datario a lancetta, perché non ha bisogno di essere regolato.
C. Alla data desiderata, riposizioni la corona contro la cassa, in posizione 0); la lancetta riprende immediamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo,fare riferimento al capitolo "Corona".

Avvertenza: per i mesi di 30 giorni, il salto di data il primo del mese successivo si effettua con un intervallo di più o meno 4 ore e mezzo, passando per il giorno 31. Per il mese di febbraio, il salto di data il primo del mese di.Marzo si effettua su un periodo di più o meno 7 ore e mezzo, passando per i giorni 30 e 31 durante gli anni bisestili e di più o meno 12 ore passando per i giorni 29,30 e 31 negli anni non bisestili.

Giorno della settimana

La corazione del giorno della settimana si esegue premendo il pulsante alle ore 8:00. Una pressione sul pulsante corrisponde all'avanzamento di un giorno. Il pulsante può essere azionato in qualsiassi momento della giornata senza rischio di danni.

Indicatore degli anni bisestili

L'indicatore degli anni bisestili è sincronizzato con il disco dei mesi, a sua volta sincronizzato con la data a lancetta. Non occorre quindi regolarlo.

ESPNOL

INDICE

GARANTÍA INTERNACIONAL 167
