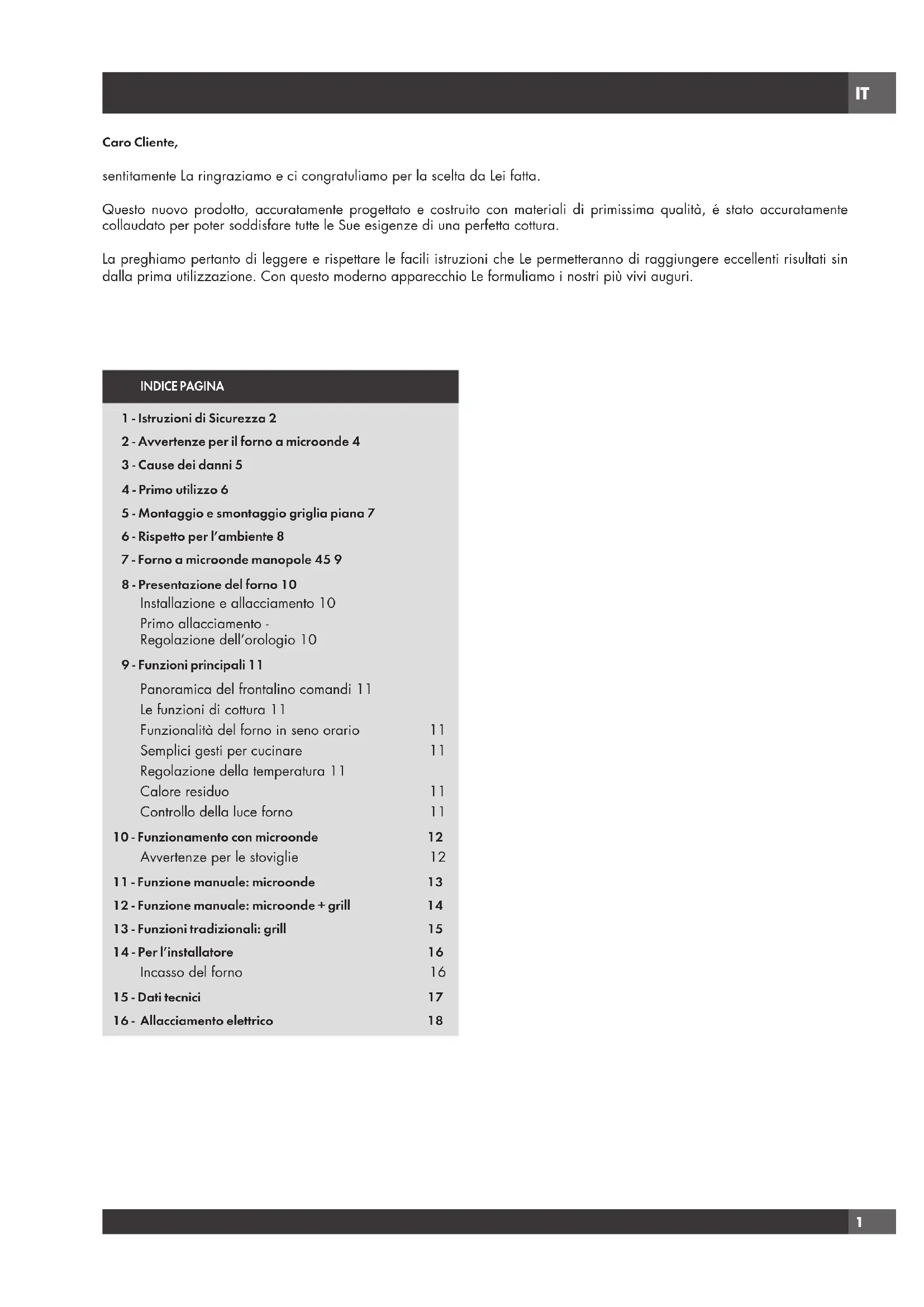

MANUALE UTENTE FQMO 4505 MT X Fulgor Milano

1 - Istruzioni di Sicurezza 2

2 - Avvertenze per il forno a microonde 4

3 - Cause dei danni 5

4 - Primo utilizzo 6

5 - Montaggio e smontaggio griglia piana 7

6 - Rispetto per l’ambiente 8

7 - Forno a microonde manopole 45 9

8 - Presentazione del forno 10

Installazione e allacciamento 10 Primo allacciamento - Regolazione dell’orologio 10

9 - Funzioni principali 11

Panoramica del frontalino comandi 11 Le funzioni di cottura 11 Funzionalità del forno in seno orario 11 Semplici gesti per cucinare 11 Regolazione della temperatura 11 Calore residuo 11 Controllo della luce forno 11

10 - Funzionamento con microonde 12

Avvertenze per le stoviglie 12

11 - Funzione manuale: microonde 13

12 - Funzione manuale: microonde + grill 14

13 - Funzioni tradizionali: grill 15

15 - Dati tecnici 17

16 - Allacciamento elettrico 18

Caro Cliente, sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta. Questo nuovo prodotto, accuratamente progettato e costruito con materiali di primissima qualità, é stato accuratamente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura. La preghiamo pertanto di leggere e rispettare le facili istruzioni che Le permetteranno di raggiungere eccellenti risultati sin dalla prima utilizzazione. Con questo moderno apparecchio Le formuliamo i nostri più vivi auguri.IT

1 - Istruzioni di Sicurezza

ATTENZIONE Se la porta o le guarnizioni della porta sono danneggiate, il forno non deve essere fatto funzionare finché non è stato riparato dal personale addetto; E’ pericoloso per tutti, ad eccezione del personale addetto, eseguire qualsiasi operazione di manutenzione o di riparazione che implichi la rimozione di qualunque coperchio che protegge dall’esposizione all’energia delle microonde; I liquidi o altri cibi non devono essere scaldati in contenitori sigillati poiché potrebbero esplodere; I bambini possono utilizzare il forno senza sorveglianza solo quando sono stati istruiti in modo adeguato così che siano in grado di utilizzare il forno in modo sicuro e che capiscano i pericoli derivanti da un uso scorretto; utilizzare solo gli utensili appropriati per i forni a microonde; ATTENZIONE quando si riscaldano gli alimenti in contenitori di plastica o carta, controllare il forno frequentemente a causa dei rischi di incendio; se si nota emissione di fumo, spegnere o togliere la spina dell’apparecchio e mantenere la porta chiusa per estinguere eventuali fiamme; il riscaldamento di bevande nel forno a microonde può avere come risultato un’ebollizione eruttiva ritardata, perciò occorre prestare attenzione quando si maneggia il contenitore; il contenuto di biberon e gli omogeneizzati in vasetti devono essere mescolati o agitati e la temperatura deve essere controllata prima della consumazione per evitare scottature; le uova nel guscio e le uova sode intere non devono essere scaldate nei forni a microonde poiché potrebbero esplodere anche una volta terminata l’operazione di riscaldamento nel microonde;

ATTENZIONE la spiegazione in dettaglio per pulire le guarnizioni delle porte della cavità e delle parti adiacenti; il forno dovrebbe essere pulito periodicamente e si dovrebbe rimuovere ogni residuo di cibo; il non mantenere il forno pulito potrebbe portare al deterioramento delle superfici che potrebbe influire negativamente sulla vita dell’apparecchio e dare origine ad una situazione di pericolo; Non usare per la pulizia materiali ruvidi abrasivi o raschietti metallici affilati per pulire la porta di vetro del forno, perché possono graffiare la superficie e causare la frantumazione del vetro. Per la pulizia dell’apparecchio non devono essere utilizzati pulitori a vapore.IT

2 - Avvertenze per il forno a microonde

Preparazione degli alimenti Pericolo di incendio! Utilizzare la funzione microonde esclusivamente per la preparazione di alimenti destinati al consumo. Altri tipi di applicazioni possono essere pericolosi o causare danni. Ad esempio, le pantofole e i cuscini di grano o di cereali riscaldati possono incendiarsi anche dopo alcune ore. Stoviglie Pericolo di lesioni! Le stoviglie in porcellana e ceramica possono presentare piccoli fori sui manici e sul coperchio. Dietro questi fori possono nascondersi cavità. Se si verifiva un’infiltrazione di liquido in queste cavità, la stoviglia si può spaccare. Non utilizzare stoviglie non adatte alla funzione microonde. Pericolo di scottature! Il calore dei cibi può riscaldare la stoviglia. Servirsi sempre delle presine per estrarre le stoviglie e gli accessori dal vano cottura. Potenza microonde e durata Pericolo di incendio! Non impostare mai valori troppo elevati per la potenza microonde o per la durata di cottura. Gli alimenti possono prendere fuoco e danneggare l’apparecchio. Attenersi alle indicazioni riportate in queste istruzioni d’uso. Confezioni Pericolo di incendio! Non far mai riscaldare gli alimenti all’interno di confezioni termiche. Gli alimenti all’interno di contenitori in plastica, carta o altri materiali infiammabili devono essere tenuti sempre sotto sorveglianza. Pericolo di scottature! Le confezioni ermetiche a tenuta d’aria possono esplodere. Attenersi alle indicazioni riportate sulla confezione. Servirsi sempre delle presine per estrarre le pietanze. Bevande Pericolo di bruciature! Durante il riscaldamento di liquidi si può verificare un ritardo nel processo di ebollizione. In altri termini, la temperatura di ebollizione viene raggiunta senza che si formino le tipiche bollicine di vapore. Anche un urto leggero può causare l’improvviso traboccare del liquido o la formazione di spruzzi. Quando si riscaldano liquidi, aggiungere sempre un cucchiaio nel contenitore in modo da evitare un ritardo del processo di ebollizione. Pericolo di esplosione! Non far mai riscaldare le bevande o altri tipi di alimenti in contenitori con coperchio. Non far mai riscaldare eccessivamente le bevande alcoliche. Alimenti per neonati Pericolo di scottature! Non far mai scaldare gli alimenti per neonati all’interno di contenitori con coperchio. Rimuovere sempre il coperchio o la tettarella. Una volta terminata la fase di riscaldamento, scuotere o mescolare sempre con cura in modo che il calore si distribuisca omogeneamente. Controllare la temperatura prima di dare gli alimenti al bambino. Alimenti con pelle o buccia Pericolo di scottature! Non far mai cuocere le uova con guscio. Non far mai scaldare le uova sode, in quanto possone esplodere anche dopo la disattivazione del microonde. Questo vale ache per molluschi e crostacei. In caso di uova al tegamino forare prima il tuorlo. In caso di alimenti con pelle o buccia dura quali mele, pomodori, patate o salsicce, la buccia può scoppirare. Prima di procedere alla cottura forare la buccia o la pelle. Essicazione degli alimenti Pericolo di incendio! Non essiccare mai gli alimenti con la funzione microonde. Alimenti a basso contenuto d’acqua Pericolo di incendio! Non scongelare o riscaldare troppo a lungo o a una potenza eccessiva gli alimenti a basso contenuto d’acqua, come per esempio il pane. Olio Pericolo di incendio! Non utilizzare mai la funzione microonde per far scaldare soltanto l’olio.IT

Fuoriuscita del succo della frutta Durante la preparazioni di dolci alla frutta molto succosi, non riempire eccessivamente la teglia. Il succo della frutta che trabocca dalla teglia causa la formazione di macchie difficilmente pulibili. Guasto tecnico Non utilizzare mai teglie smaltate con il microonde in quanto ne deriverebbe un guasto tecnico. Raffreddamento con porta dell’apparecchio aperta Il raffreddamento del vano di cottura deve avvenire esclusivamente con la porta chiusa. Controllare che nulla resti incastrato nella porta dell’apparecchio. Anche se la porta è socchiusa, con il passare del tempo i mobili adiacenti possono danneggiarsi. Guarnizione molto sporca Se la guarnizione è molto sporca, durante il funzionamento dell’apparecchio la porta non si chiude più correttamente. Le superfici dei mobili adiacenti possono danneggiarsi. Mantenere sempre pulita la guarnizione. Porta dell’apparecchio come superficie di appoggio Non appoggiarsi ne stendersi sulla porta dell’apparecchio aperta e non posatevi stoviglie o accessori. Uso della funzione microonde senza alimenti all’inter- no del forno Attivare l’apparecchio a microonde solo dopo aver inserito gli alimenti nel vano cottura. Senza alimenti, si può causare il sovraccarico dell’apparecchio stesso. L’unica eccezione consentita è quella di un breve test per le stoviglie (si vedano a questo proposito le avvertenze relative alle pentole). Alimenti umidi Non conservare alimenti umidi all’interno del vano di cottura chiuso per periodi di tempo prolungati. IMPORTANTE La targhetta delle caratteristiche del forno è accessibile anche ad apparecchio installato. In questa targhetta, visibile aprendo la porta, sono riportati tutti i dati di identificazione dell’apparecchio a cui si dovrà fare riferimento per richiesta di ricambi.IT

Il forno va pulito a fondo con acqua e sapone e risciacquato accuratamente. Riscaldare il forno per circa 30 minuti alla massima temperatura; verranno così eliminati tutti i residui grassi di lavorazione che potrebbero causare sgradevoli odori in fase di cottura. Usare la funzione grill con il forno privo degli accessori. Prima di utilizzare gli accessori per la prima volta, pulirli accuratamente con una soluzione alcalina di lavaggio molto calda e un panno morbido.IT

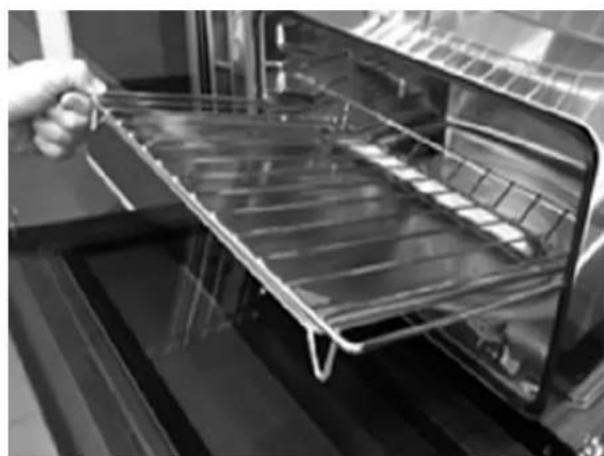

5 - Montaggio e smontaggio griglia piana

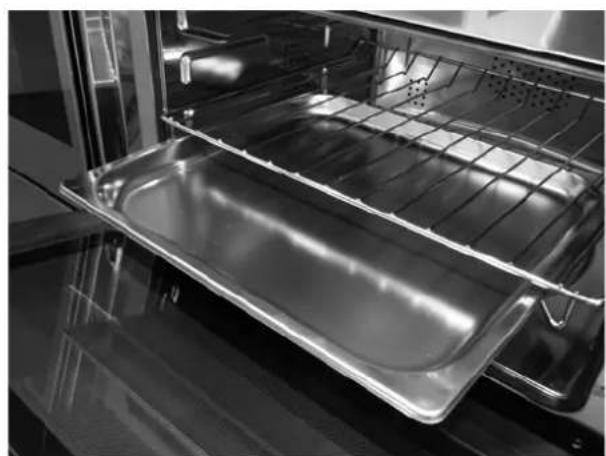

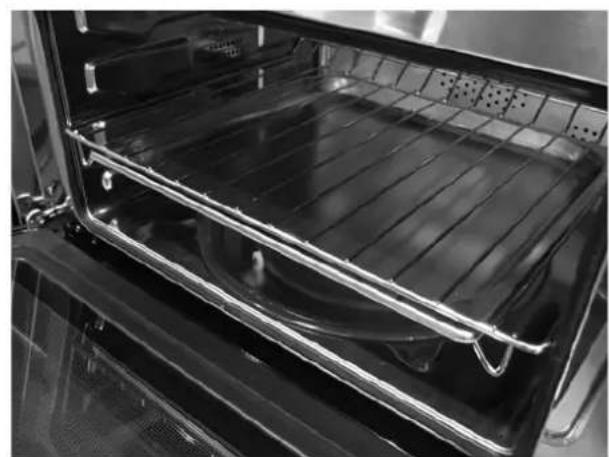

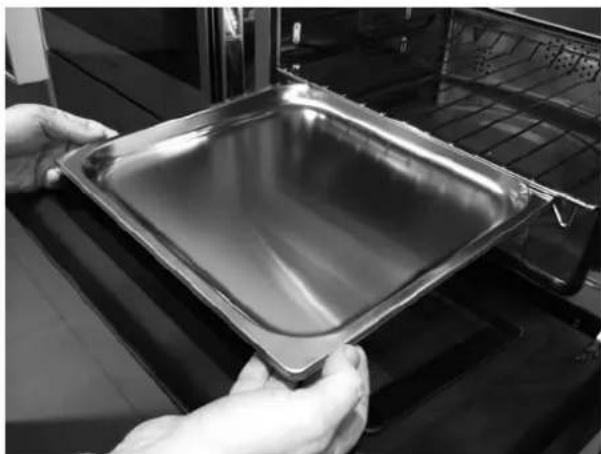

Per smontare la griglia piana, trascinare verso di se la griglia fino al blocco, poi sollevare tirando verso l’alto fino a completa estrazione. Per montare la griglia piana procedere inserendo la griglia inclinata a 45° fino al blocco, quindi posizionarla orizzontale e spingere fino a fine corsa la griglia. Se la griglia piana e’ dotata di leccarda (vassoio) per estrarla dalla sua sede, sollevarla leggermente e farla scorrere verso di se. Reinserirla fino a che rientra nella sede predisposta. IMPORTANTE come precauzione di sicurezza prima di procedere a qualsiasi operazione di pulizia del forno staccare sempre la spina dalla presa di corrente o togliere la linea di alimentazione dell’apparecchio. Inoltre evitare di usare sostanze acide o alcaline (succhi di limone, aceto, sale, pomodori, ecc.). Evitare di usare prodotti a base di cloro, acidi o abrasivi specialmente per la pulizia delle parti verniciate.IT

6 - Rispetto per l’ambiente

La documentazione del presente apparecchio utilizza carta sbiancata, senza cloro, oppure carta riciclata allo scopo di contribuire alla protezione dell’ambiente. Gli imballaggi sono concepiti per non danneggiare l’ambiente; possono essere recuperati o riciclati essendo prodotti ecologici. Riciclando l’imballaggio, si contribuirà ad un risparmio di materie prime e ad una riduzione del volume degli scarti industriali e domestici. IL MATERIALE DI IMBALLAGGIO è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio. Per lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistirolo, ecc.) deve essere tenuto fuori dalla portata dei bambini in quanto potenziale fonte di pericolo. QUESTO APPARECCHIO è contrassegnato in conformità alla Direttiva Europea 2002/96/CE, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. IL SIMBOLO sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. LO SMALTIMENTO DEVE ESSERE EFFETTUATO seguendo le normative locali per lo smaltimento dei rifiuti. PER ULTERIORI INFORMAZIONI sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. PRIMA DELLA ROTTAMAZIONE, renderlo inservibile tagliando il cavo elettrico di alimentazione.IT

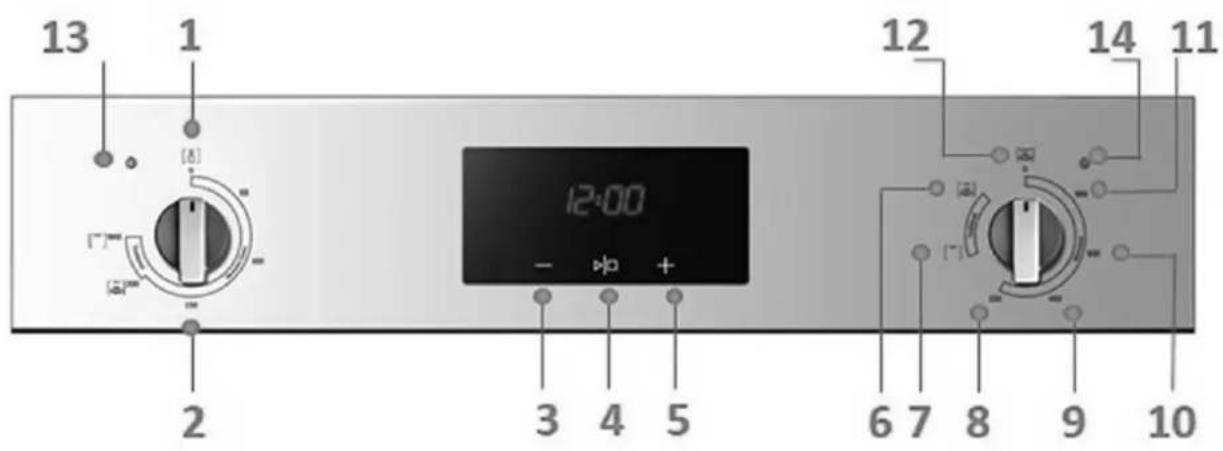

FUNZIONE COTTURA STANDARD: 7

IMPOSTAZIONE TEMPERATURA COTTURE STANDARD (termostato): 2 OFF : 1 e 12 FUNZIONI CON MICROONDE: da 8 a 11; FUNZIONI COMBINATE (microonde e cottura tradizionale): 6 FUNZIONI TIMER (start e stop): 4 IMPOSTAZIONE DEL TIMER: 3 e 5 1 OFF termostato; 2 SET Termostato – Min 50°C a Max (230°C); 3 funzione decremento tempo; 4 funzione start e stop impostazione tempo; 5 funzione incremento tempo; 6 luce + funzione cottura standard grill - microonde; 7 luce + funzione cottura standard grill ; 8 luce + funzione cottura microonde 150W; 9 luce + funzione cottura microonde 450W; 10 luce + funzione cottura microonde 600W; 11 luce + funzione cottura microonde 900W; 12 OFF commutatore – Tutti I modi cottura ed elementi riscaldanti sono spenti; 13 Spia termostato 14 Spia funzioniIT

8 - Presentazione del forno

Caro Cliente, il suo nuovo forno è gestito da termostato elettronico e da un commutatore che permette di selezionare una qualsiasi funzione cottura. Il controllo è elegante, ordinato e discreto, più intuitivo che mai! Installazione e allacciamento Caro Cliente, questo forno è un apparecchio elettronico sofisticato, classificato come bene duraturo. Necessita di essere installato da personale qualificato che operi secondo la regola dell’arte sia per gli allacciamenti alla linea di alimentazione sia per l’installazione nel mobile della cucina. (VEDI ISTRUZIONI DI MONTAGGIO A PAG. 16) Primo allacciamento - Regolazione dell’orologio Quando il forno viene collegato alla rete elettrica per la prima volta il display del timer inizia a lampeggiare. Premere per più di 3sec il tasto centrale del timer. Con il tasti + e - regolare l’ora (formato 24h), con il tasto centrale confermare. Se desidero modificare l’ora, premere il tasto “-“ mantenerlo premuto e premere il tasto “+”, il puntino in mezzo all’ora inizia a lampeggiare, con i tasti “+” o ”-“ regolare l’ora, confermare con tasto start e stop

IMPORTANTE Ogni comando attivato sul timer viene confermato da un segnale acustico.IT

9 - Funzioni principali

Panoramica del frontalino comandi Le funzioni di cottura Il controllo mette a disposizione ben sei funzioni specifiche di cottura! Per attivare una funzione è sufficiente selezionare con il commutatore il simbolo corrispondente. Funzionalità del forno in seno orario 1 Microonde 900W – Funz.11 2 Microonde 600W – Funz.10 3 Microonde 450W – Funz.9 4 Microonde 150W – Funz.8 5 GRILL - Funz.7 - Tipo di cottura per la grigliatura o doratura dei cibi. La griglia con il cibo da cuocere va inserito nel 2ª o 3ª posizione da sotto. Preriscaldare per almeno 2 minuti prima di inserire la pietanza. 6 Microonde combinato con Grill - Funz.7 Lampada forno, rimane sempre accesa durante il funzionamento nelle varie modalità con microonde e cotture tradizionali. La lampada si attiva automaticamente quando selezione una qualsiasi funzione sul commutatore o apro la porta a commutatore in posizione OFF. Non è possibile spegnere la luce durante le cotture. Nella seguente tabella indichiamo i risultati delle prove di cottura eseguite presso i nostri laboratori da un cuoco professionista, in ogni caso si tratta di indicazioni e i valori che proponiamo servono per partire a sperimentare le proprie ricette ed ottenere sempre i migliori risultati! Semplici gesti per cucinare Bastano semplici gesti per impostare una cottura tradizionale (Funz.7) grazie alla logica di controllo facile da usare: selezionare la funzione più idonea alla pietanza che state per cucinare e la scegliete. Regolazione della temperatura La modifica della temperatura può essere eseguita in qualsiasi momento, dopo aver selezionato la funzione di cottura basta agire sul termostato da un minimo di +50 °C a MAX (230°C), ruotando la manopola in senso orario. Il controllo si attiva dopo pochi secondi in maniera autonoma e al raggiungimento della temperatura impostata, lo segnalerà con un segnale acustico. La spia (fig.13) indica il raggiungimento della temperatura desiderata, quando il forno arriverà in temperatura la spia si spegne. Calore residuo Durante la cottura dei cibi la struttura del forno immagazzina calore, questo calore è mantenuto isolato dal resto della cucina grazie ad un isolamento termico generoso e ad alcuni accorgimenti di costruzione. Questo calore viene disperso gradualmente nel tempo e può rappresentare ancora una risorsa in cucina se viene gestito. IMPORTANTE Sfruttate questa caratteristica per mantenere i cibi caldi, oppure per terminarne la cottura in maniera dolce! Controllo della luce forno Il controllo della luce è attivo su tutte le funzioni di cottura. All’ apertura della porta si accende sempre la luce interna del forno.IT

10 - Funzionamento con microonde

Le microonde vengono trasformate in calore negli alimenti. Il forno a microonde può essere utilizzato da solo oppure in abbinamento a un altro tipo di riscaldamento. Questa sezione contiene informazioni relative alle stoviglie e istruzioni su come impostare il forno a microonde. Avvertenze per le stoviglie Stoviglie adatte Sono appropriate le stoviglie termoresistenti in vetro, vetroceramica, porcellana, ceramica o in materiale plastico refrattario. questi materiali sono permeabili alle microonde. E’ anche possibile utilizzare piatti di servizio. In questo modo non sarà più necessario travasare gli alimenti. Le stoviglie con decorazioni dorate o argentate possono essere utilizzate soltanto nel caso in cui il costruttore garantisca che esse siano adatte all’uso con il forno a microonde. Si ricorda che quando si usa il forno in funzione microonde la stoviglia va posizionata sul piatto rotante. Quando si usa il forno nella funzionalità combi è preferibile che il piatto da cucinare sia posizionato sulla griglia rotonda bassa appoggiata in modo che sia centrata sul piatto rotante Stoviglie non adatte Le stoviglie in metallo non sono appropriate. Il metallo non è permeabile alle microonde. Gli alimenti posti entro contenitori in metallo restano freddi. ATTENZIONE I componenti in metallo, per esempio o cucchiai contenuti nei bicchieri devono restare ad una distanza non inferiore a 2 cm dalle pareti del forno e dal lato interno della porta. Le scintille potrebbero infatti danneggiare gravemente il vetro interno della porta. ATTENZIONE La griglia piana deve essere rimossa per l’utilizzo in modalità microonde e combinata. Utilizzarla unicamente per le funzionalità come forno tradizionale. Test delle stoviglie Non attivare mai il forno a microonde senza aver prima inserito gli alimenti. L’unica eccezione consentita è rappresentata dal test per le stoviglie. In caso di dubbio circa l’adeguatezza delle stoviglie all’uso del forno a microonde, si consiglia di effettuare il seguente test: introdurre la pentola vuota nell’apparecchio per ½ - 1 minuto alla massima potenza. Controllare regolarmente la temperatura. La pentola deve essere fredda o tiepida. nel caso in cui sia calda o qualora si formino scintille, la pentola non è adatta.IT

11 - Funzione manuale: microonde

Seleziono la funzione MICROONDE scegliendo tra le varie opzioni del forno. Sono 4 i livelli di MICROONDE selezionabili, da un minimo di 150W a un massimo di 900W, passando per 2 set intermedi di 450W e 600W. Seleziono la funzione MICROONDE più adatto alle mie necessità. Premere il tasto start/stop del timer, premere il tasto + per incrementare il tempo desiderato. Una volta impostato il tempo desiderato per la cottura, premere nuovamente il tasto start/stop e la funzione parte, se non premo il tasto start/stop la funzione parte in automatico dopo 5sec. Se la porta è aperta la funzione non parte. Se tengo premuto - + per un tempo maggiore di 3 secondi la regolazione del tempo si velocizza; Al termine delle impostazioni inizia il countdown del microonde con la visualizzazione del tempo sul display. L’alimentazione del microonde sarà regolata automaticamente in modo da ottenere il migliore risultato possibile. Se durante la cottura è necessario aprire la porta, sul display comparirà la scritta ‘door’, quando la porta viene chiusa il forno riparte in automatico. L‘avvisatore acustico e la scritta END che appare sul display segnalano l’avvenuta conclusione della funzione. Durante il countdown è possibile incrementare mediante il tasto + il tempo per la cottura. Se dopo aver aperto la porta e verificato che la cottura soddisfa le nostre esigenze, ma rimane ancora del tempo visualizzato sul display, è possibile resettare il tempo tenendo premuto il tasto start/stop sul display. Durante le funzioni con microonde è possibile mettere in pausa il tempo aprendo la porta del forno. Ogni volta che vengono abilitate le funzioni microonde, il piatto girevole parte automaticamente. Se viene aperta la porta il piatto si ferma, per poi ripartire quando viene chiusa la porta. Se la porta del microonde rimane aperta durante le funzioni microonde, il forno non parte e il piatto non gira.IT

12 - Funzione manuale: microonde + grill

Seleziono la funzione MICROONDE + GRILL fun.6 del commutatore; Premere il tasto start/stop del timer, premere il tasto + per incrementare il tempo desiderato. Una volta impostato il tempo desiderato per la funzione microonde, premere nuovamente il tasto start/stop e la funzione parte, se non premo il tasto start/stop la funzione parte in automatico dopo 5sec. Se tengo premuto - + per un tempo maggiore di 3 secondi la regolazione si velocizza. Nel comando di sinistra del forno, è possibile regolare la temperatura all’interno del forno ruotando in senso orario la manopola, da un minimo di 50°C a un massimo di 200°C. Questa funzione considerata combinata permette di cucinare sfruttando le microonde e la resistenza grill. Al termine delle impostazioni inizia il countdown del microonde con la visualizzazione del tempo sul display. L’alimentazione del microonde sarà regolata automaticamente in modo da ottenere il migliore risultato possibile. Se durante la cottura è necessario aprire la porta, sul display comparirà la scritta ‘door’, quando la porta viene chiusa premere nuovamente il tasto start/stop per continuare fino al termine della funzione. L‘avvisatore acustico e la scritta END che appare sul display segnalano l’avvenuta conclusione della funzione. IMPORTANTE L’impostazione del tempo gestisce solamente il funzionamento del microonde. In questo caso la resistenza grill continuerà a funzionare sempre alla temperatura impostata. Il funzionamento terminerà solo quando il termostato verrà messo in posizione OFF (1) o quando verrà messo in posizione OFF (12) del commutatore. Durante il countdown è possibile incrementare mediante il tasto + il tempo. Se dopo aver aperto la porta e verificato che la cottura soddisfa le nostre esigenze, ma rimane ancora del tempo visualizzato sul display, è possibile resettare il tempo tenendo premuto il tasto start/stop sul display. Durante le funzioni con microonde è possibile mettere in pausa il tempo aprendo la porta del forno. Durante le funzioni combinate il piatto girevole viene attivato solamente durante il funzionamento delle microonde. Questa funzione è stata appositamente studiata per rendere più uniforme la cottura. Una volta che la cavità ha raggiunto la temperatura desiderata e la spia fig.13 si spegne, il piatto smetterà di girare. Ogni volta che il forno riparte per mantenere la temperatura all’interno, il piatto girevole riparte automaticamente durante le fasi di funzionamento del microonde. Se durante la cottura quindi, il piatto non gira, non dobbiamo preoccuparci in quanto la cottura sta comunque continuando e il forno è adeguatamente caldo. Se viene aperta la porta il piatto si ferma, per poi ripartire se viene chiusa la porta. Se la porta del microonde rimane aperta durante le funzioni microonde, SOLO la funzione microonde non parte, mentre la funzione GRILL continuerà a funzionare normalmente.IT

13 - Funzioni tradizionali: grill

La funzione GRILL funz.7 permette una perfetta grigliatura o doratura dei cibi. La griglia con il cibo da cuocere va inserito nel 2ª o 3ª posizione da sotto. Per attivare questa funzione basta posizionare il commutatore in corrispondenza del GRILL funz.7 e mediante il termostato è possibile gestire la temperatura all’interno della cavità da un minimo di 50°C a un MAX (230°C). Una volta impostata la temperatura desiderata all’interno della cavità, quando il forno sarà in temperatura verrà segnalato con un segnale acustico e la spia (fig.13) si spegnerà. Preriscaldare per almeno 2 minuti prima di inserire la pietanza. NB: La spia (fig.13) indica le fasi di riscaldamento delle resistenze. Se la spia si spegne sta ad indicare l’arrivo in temperatura del forno. La spia continuerà ad avere durante le fasi di cottura dei tempi dove la spia è accesa e dei tempi dove la spia è spenta, questo sta ad indicare il mantenimento in temperatura della cavità.IT

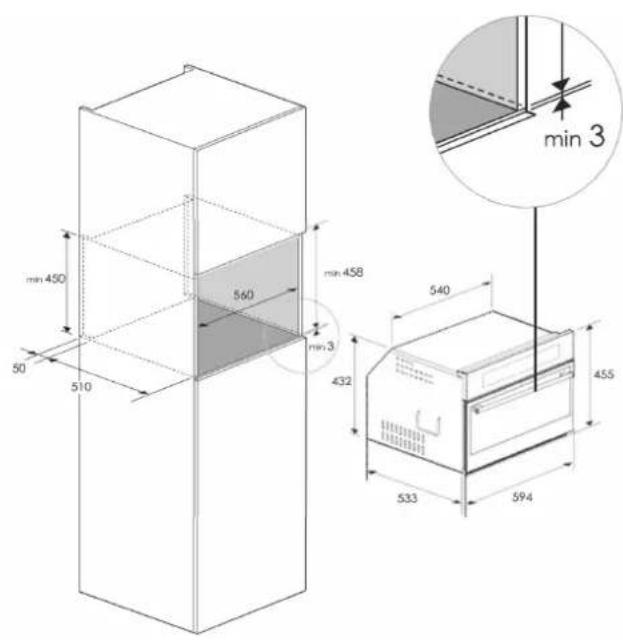

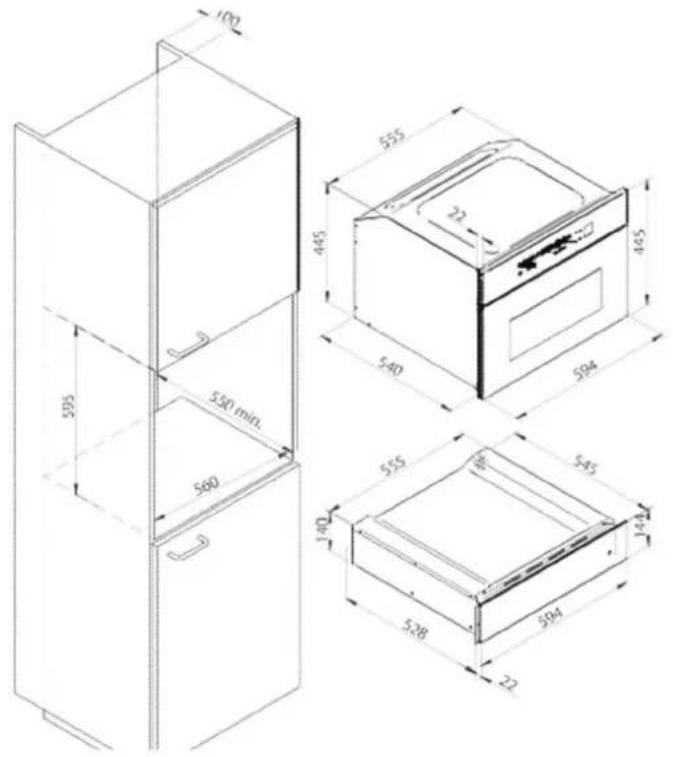

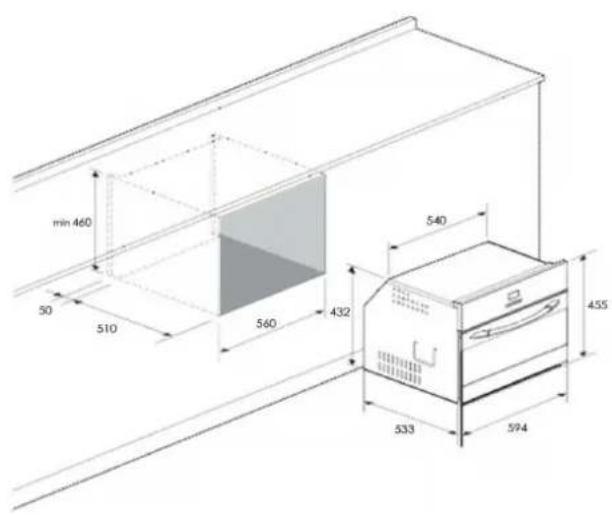

Incasso del forno Il forno può essere installato sotto un piano di cottura, in colonna, oppure abbinato al relativo cassetto scaldavivande. Le dimensioni dell’incasso devono essere come riportato in figura. Il materiale del mobile deve essere in grado di resistere al calore. Il forno deve essere centrato rispetto alle pareti del mobile e fissato con le viti e bussole che sono fornite in dotazione.

Alimentazione di corrente 220-240 V~, 50Hz Potenza massima assorbita 3200 W Potenza microonde 900 W Grill 1500 W Frequenza microonde 2450 MHzIT

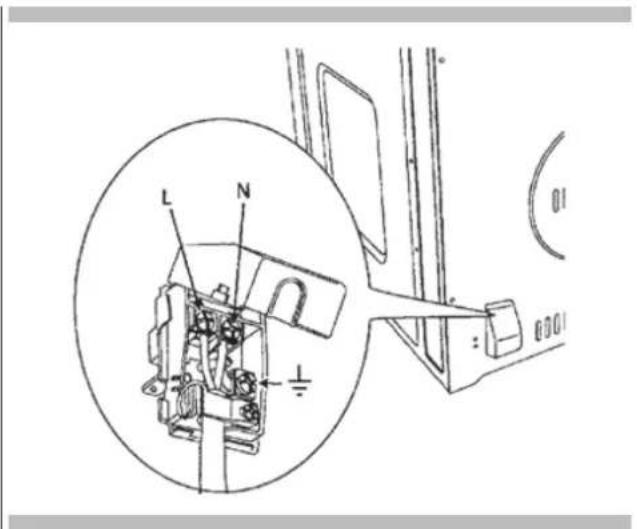

16 - Allacciamento elettrico

Prima di effettuare l’allacciamento elettrico accertarsi che:

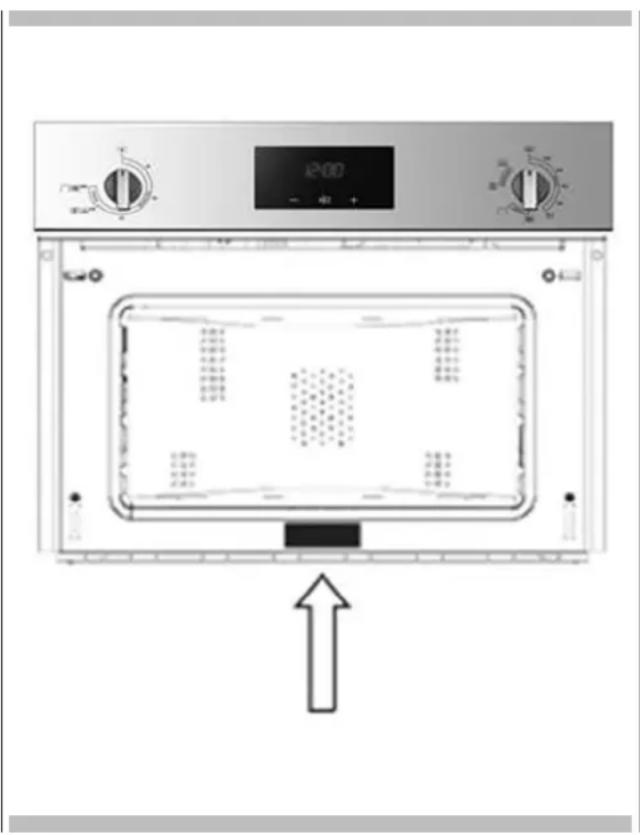

• le caratteristiche dell’impianto siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fronte del forno;

• l’impianto sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge. Il cavo in nessun punto dovrà raggiungere una temperatura superiore di 50° C quella ambiente. Questo forno deve essere connesso all’alimentazione per mezzo di un cavo di alimentazione con un’apposita spina che sia compatibile con la presa montata nell’impianto elettrico che alimenta questo forno. Se un apparecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altro dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformemente alle regole di installazione. La presa o l’interruttore onnipolare devono essere facilmente raggiungibili con l’apparecchiatura installata. N.B. Il costruttore declina ogni responsabilità nel caso che quanto sopra e le usuali norme antinfortunistiche non vengano rispettate.
