MANUALE UTENTE FCLMO 7510 TEM BK Fulgor Milano

IT INSTALLAZIONE - UTILIZZO - MANUTENZIONE

EN INSTALLATION - USE - MAINTENANCE

FR INSTALLATION - UTILISATION - MAINTENANCE

1 - Avvertenze per Forni a Microonde 4

Preparazione Cibo 4

Pentole e teglie 4

Potenza e durata microonde 4

Imballaggi 4

Beyande 4

Alimenti per neonati 4

Montare e smontare la griglia piana 7

Rispetto per l'ambiente 8

2 - Pannello di Controllo 9

Tastiera 9

Pannello di controllo 9

3 - Informazioni Generali Forno 10

Codici errore 10

Segnali acustici 10

Impostazioni Predefinite 10

Numero Codici Guasti F 10

Preriscaldamento 10

Blocco della tastiera 10

Timer 10

4 - Suggerimenti Generali Forno 11

Preriscaldare il Forno 11

Suggerimenti per il Funzionamento 11

Funzionamento con microonde 11

Condensazione e Temperatura Forno 11

Cottura al Forno ad Alta Quota 11

5 - Introduzione 12

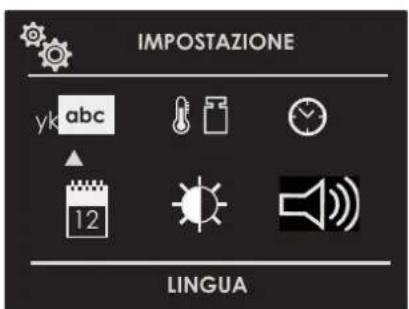

Istruzioni per l'accensione iniziale 12

6 - Impostazioni Utente 13

Lingua 13

Temperatura e Peso 13

Ora 13

Data 14

Luminosità 14

Volume 14

INDICE PAG.

7 - Impostazioni di Sistema 15

Registro Eventi 15

Demo 15

8 - Avviare il Forno 16

Accendere e spegnere il forno 16

Tabella Modalità di Cottura 17

9 - Cottura Tradizionale 18

Cambiare la modalità di cottura 18

Cambiare la temperatura 18

Menù scelta rapida cotture 18

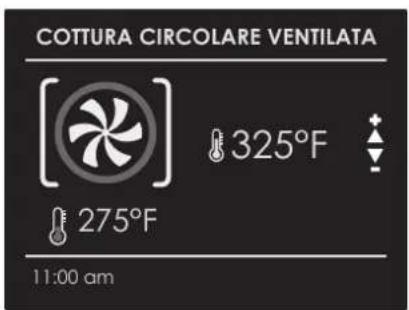

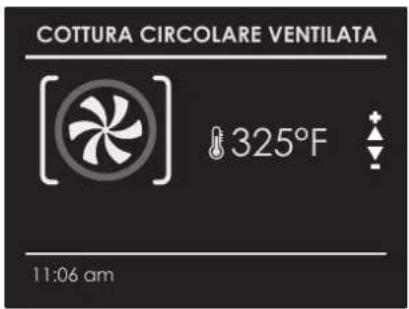

Fase di preriscaldamento 18

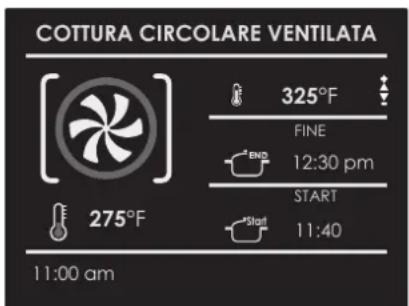

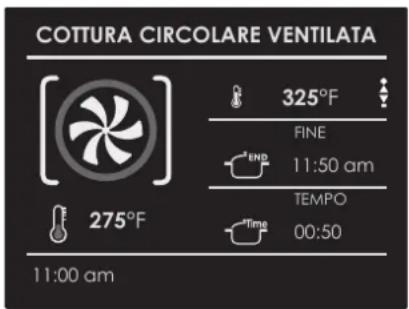

10 - Funzionamento Forno in Modalità a 19 Tempo

Tempo di Cottura 19

Ora Fine 19

11 - Cottura a Microonde 20

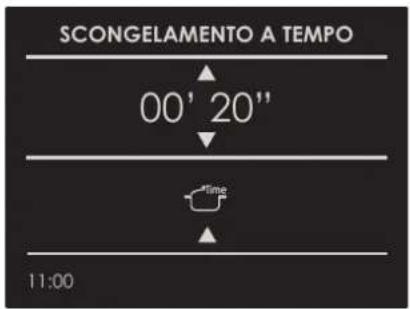

Funzione di Scongelamento a Tempo 20

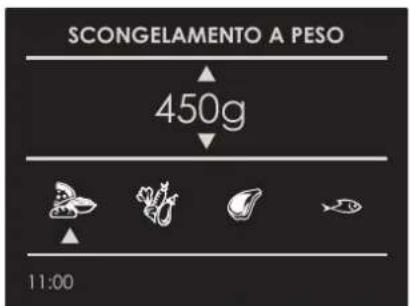

Funzione di Scongelamento a Peso 20

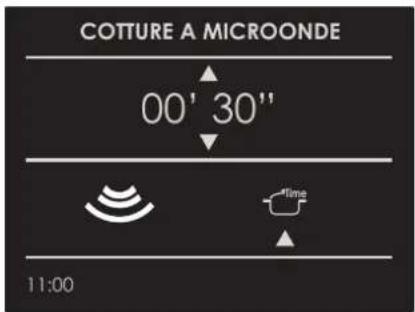

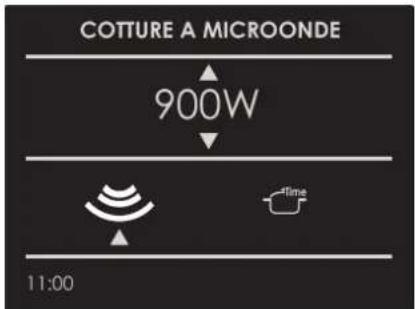

Funzione a Microonde 20

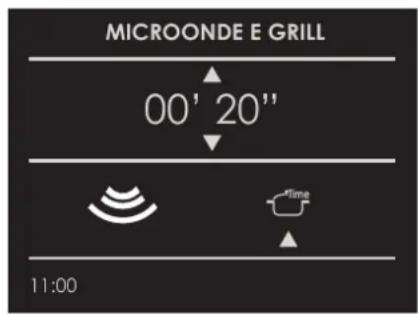

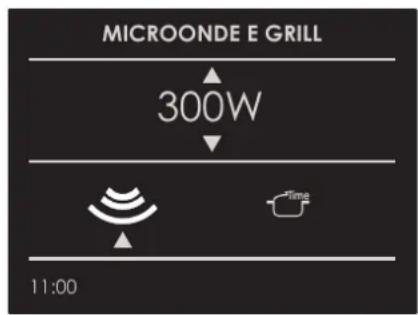

Funzione Microonde + Grill 21

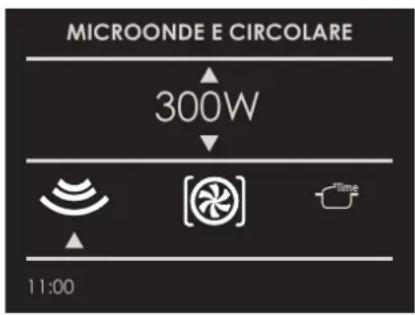

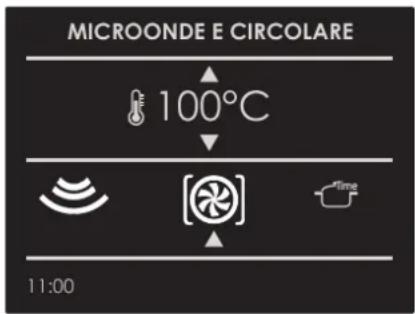

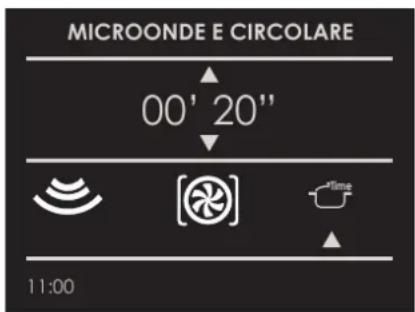

Funzione Microonde + Circolare 21

Cambiare i Watt di Potenza 22

Cambiare il Tempo 22

Cambiare la Temperatura 22

Cambiare il Peso 22

12 - Utilizzo Luci Forno 23

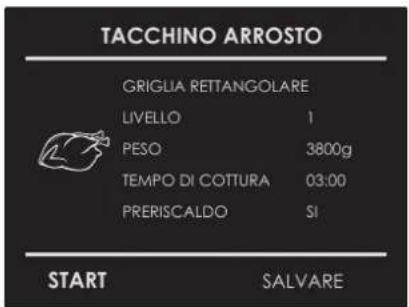

13 - Ricette 24

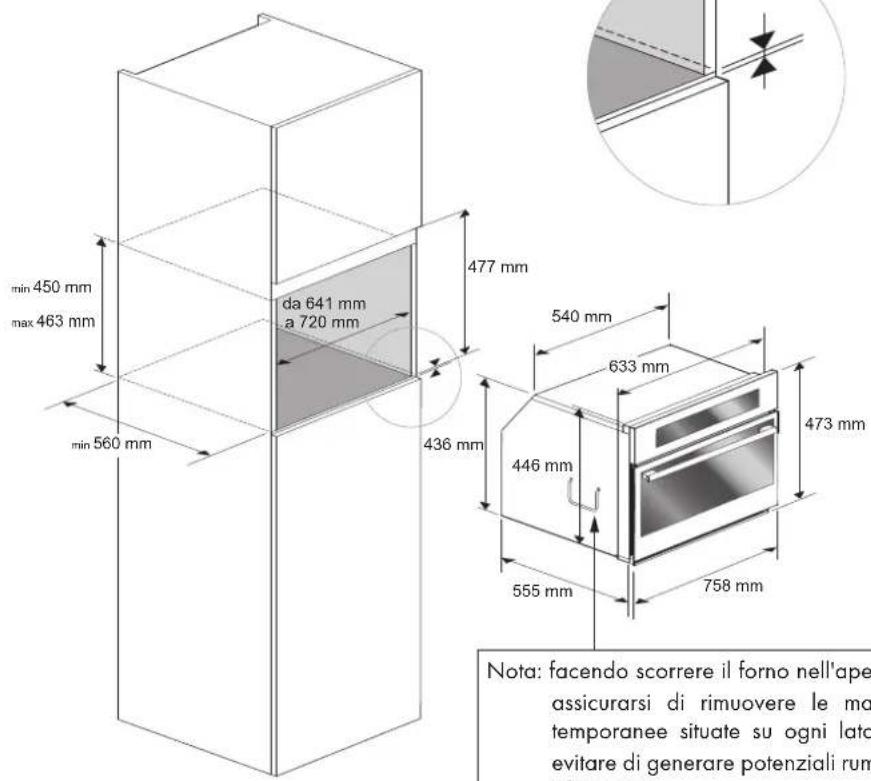

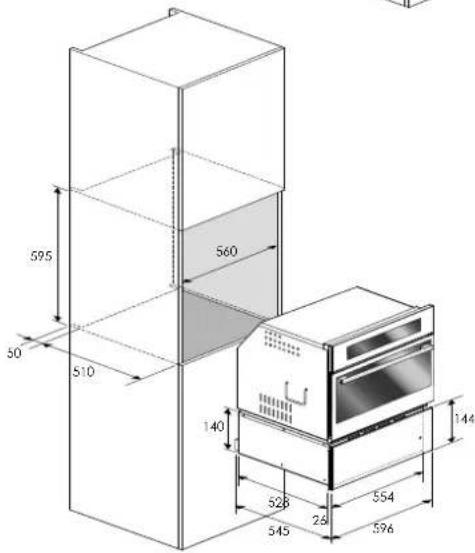

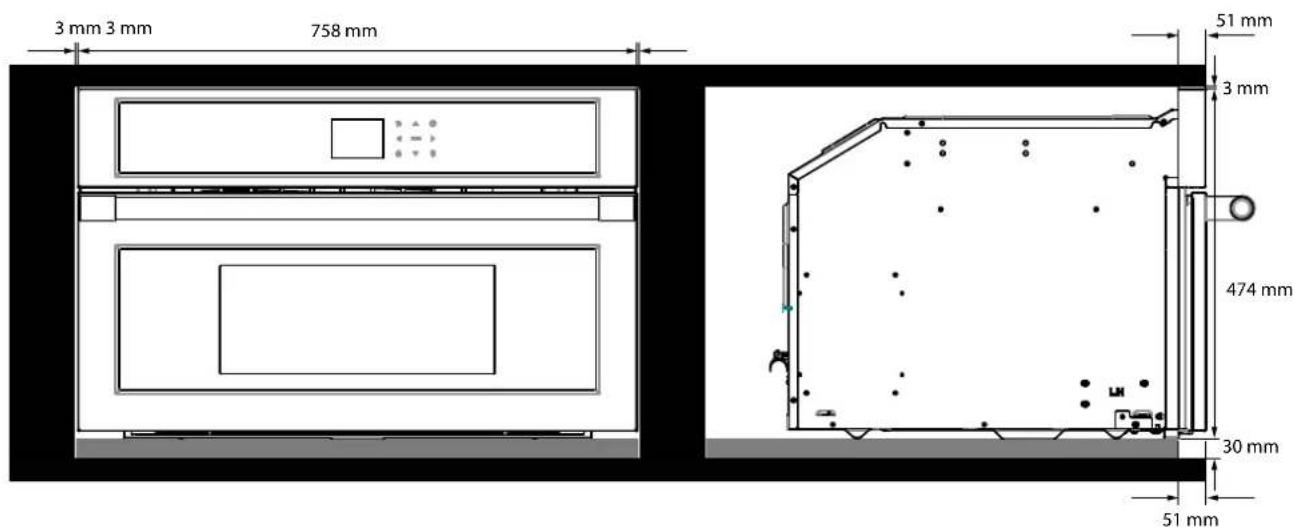

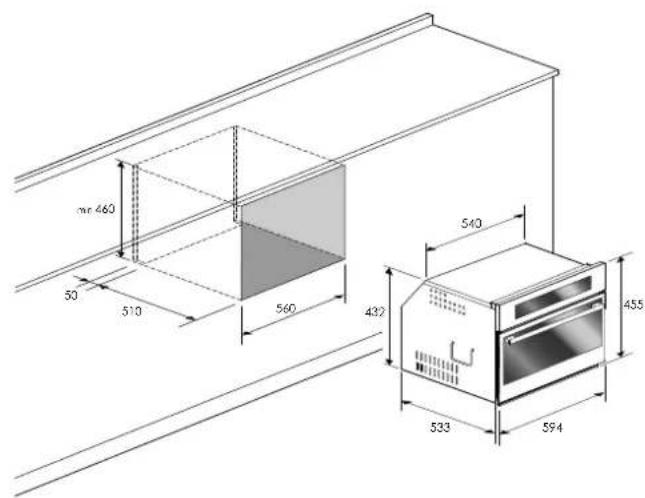

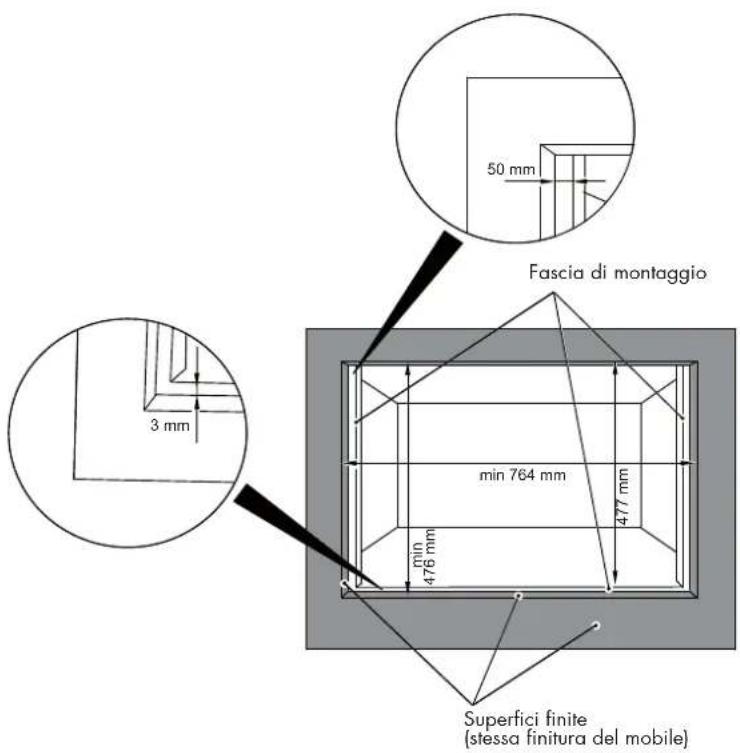

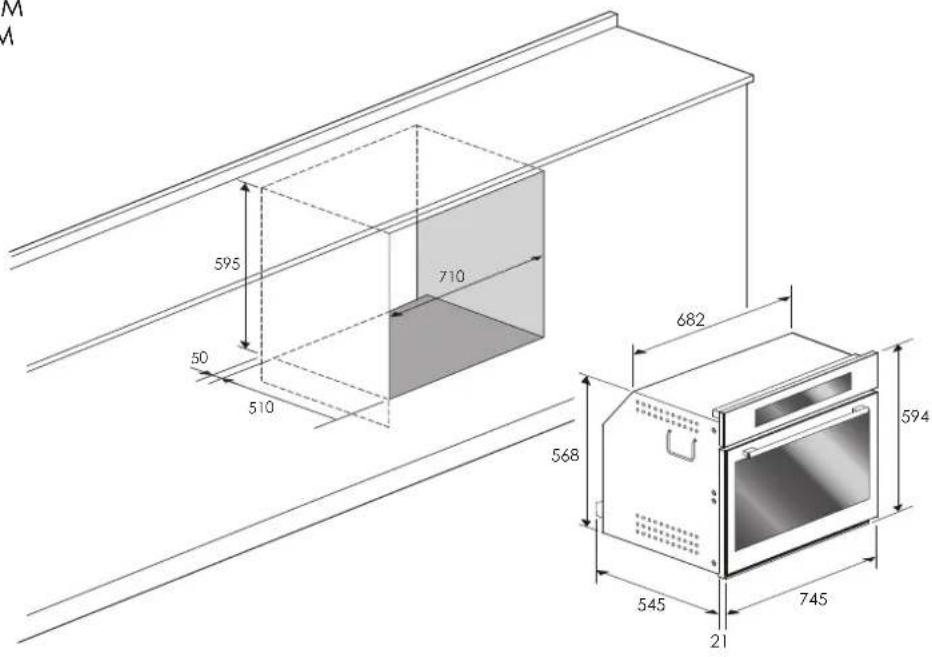

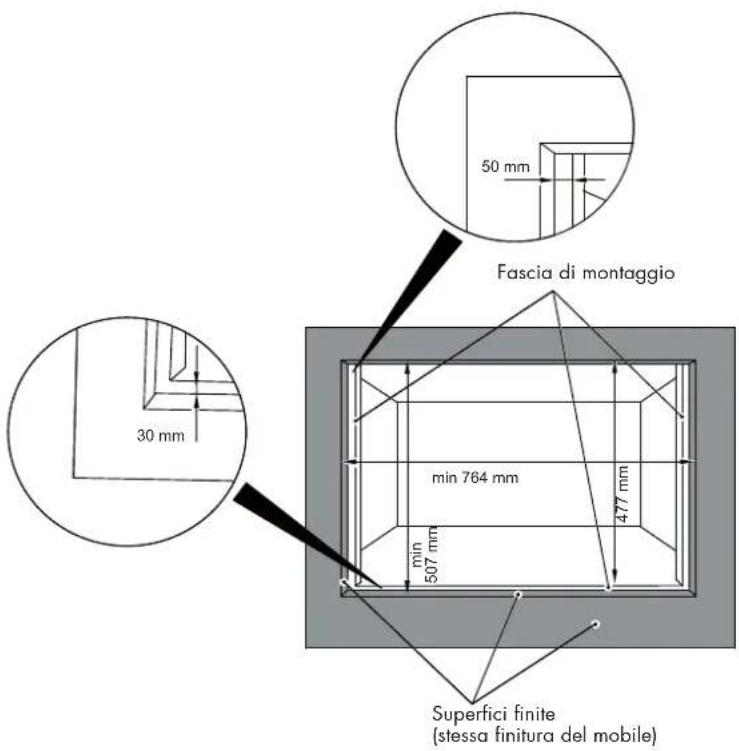

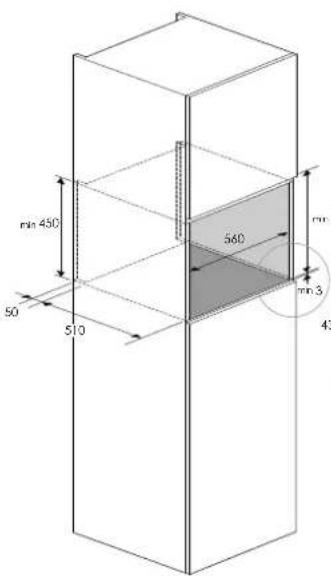

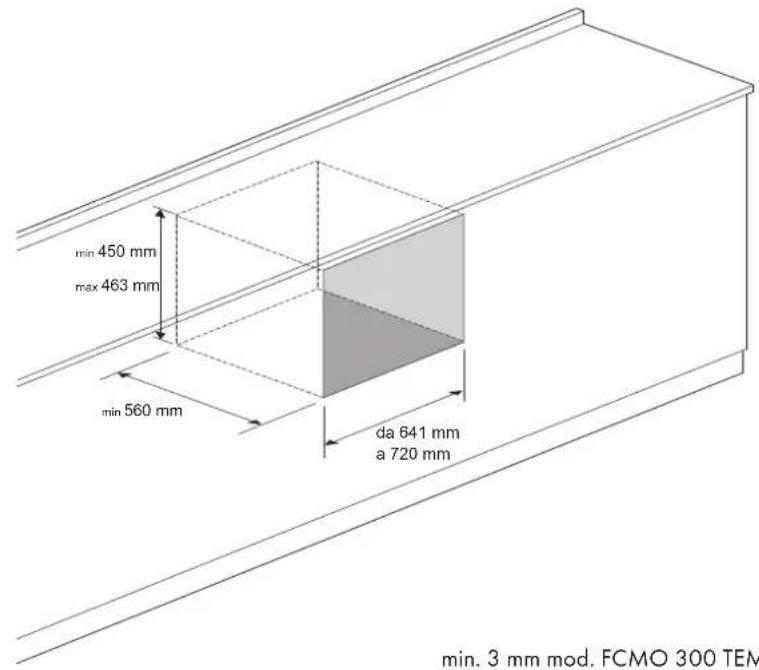

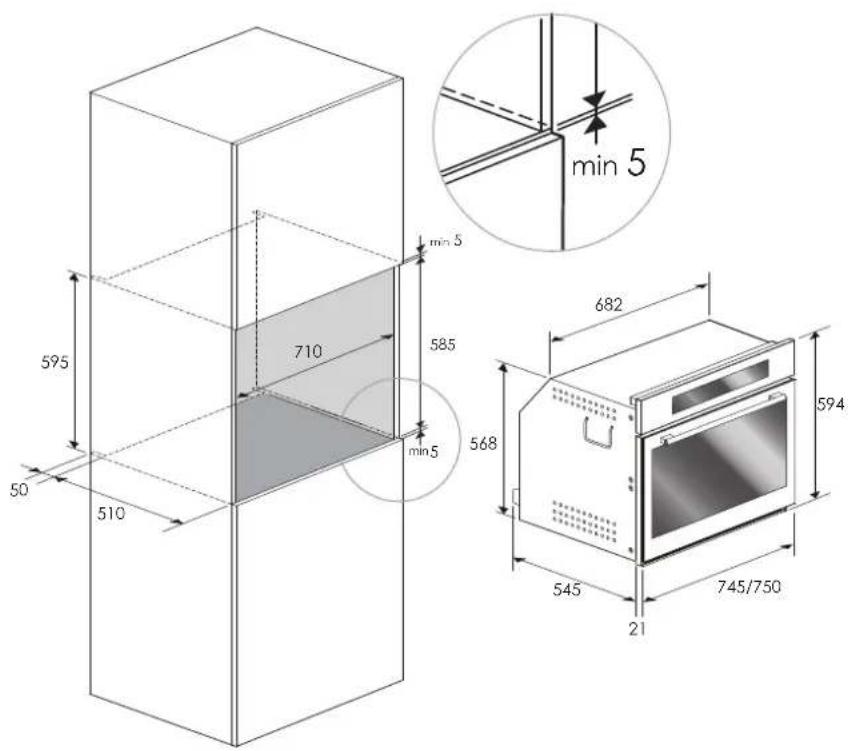

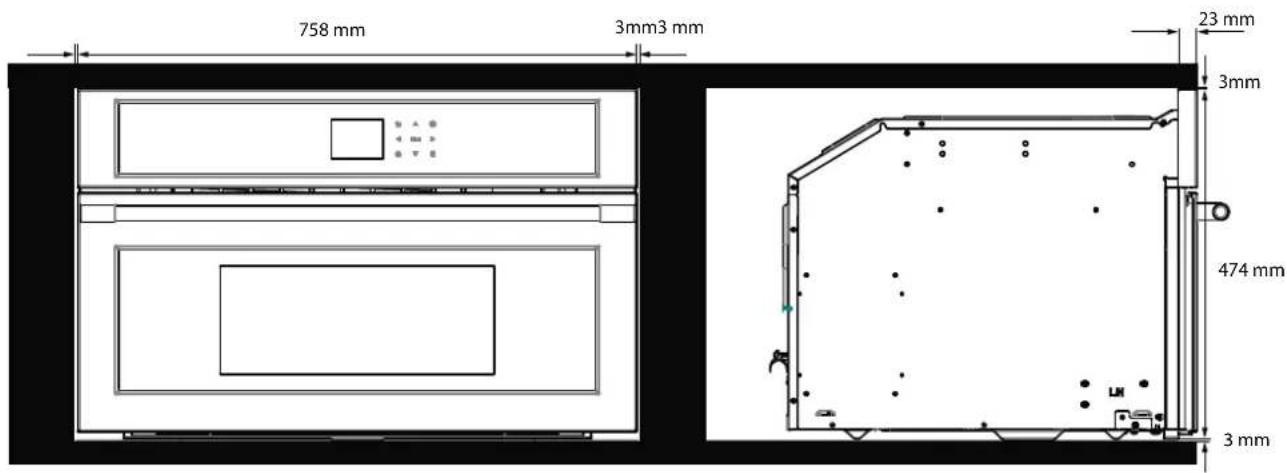

14 - Per l'Installatore 26

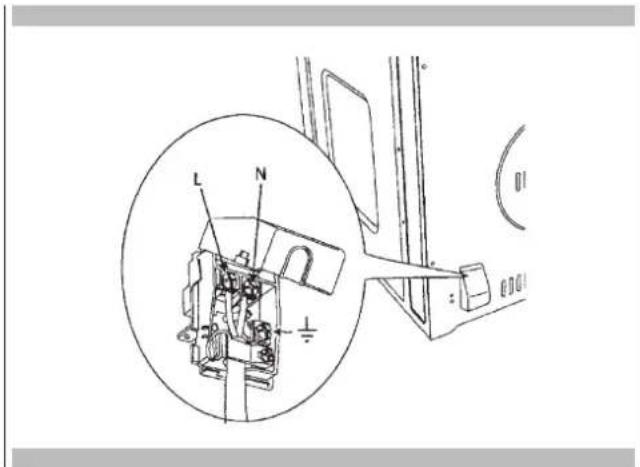

Collegamento Elettrico 31

15 - Risoluzione Problemi Tipici della 32 Cottura al Forno

16 - Risoluzione Problemi Funzionali 33

17 - Assistenza o Manutenzione 34

Record Dati Manutenzione 34

ISTRUZIONI IMPORTANTI E AVVERTENZE DI SICUREZZA

Leggere attentamente e conservare per futuro utilizzo

Gentile Cliente,

La ringraziamo e ci congratuliamo per la Sua scelta.

Questo nuovo prodotto è stato accuratamente progettato e costruito con materiali di primissima qualità e accuratamente collaudato per poter soddisfare tutte le Sue esigenze culinarie.

La preghiamo pertanto di leggere e rispettare le facili istruzioni che Le permetteranno di raggiungere eccellenti risultati sin dal primo utilizzo. Insieme a questo innovativo elettrodomestico Le porgiamo i nostri migliori auguri.

QUESTO PRODOTTO È PROGETTATO ESCLUSIVAMENTE PER UTILIZZO DOMESTICO. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ PER LESIONI A PERSONE O DANNI A COSE DERIVANTI DA INSTALLAZIONE NON CORRETTA O IMPORPRIA, UTILIZZO ERRATO O NON IDONEO.

QUESTO APPARECCHIO NON È DESTINATO ALL'UTILIZZO DA PARTE DI PERSONE (INCLUSI BAMBINI) CON RIDOTTE CAPACITÀ FISICHE, SENSORIALI O FACOLTÀ MENTALI, O PERSONE CON MANCANZA DI ESPERIENZA O DIMESTICHEZZA, A MENO CHE SIANO SOTTOPOSTI A SUPERVISIONE O VENGANO DATE LORO ISTRUZIONI CONCERNENTI L'UTILIZZO DELL'APPARECCHIO DA PARTE DI UNA PERSONA RESPONSABILE DELLA LORO SICUREZZA.

I BAMBINI DEVONO ESSERE SORVEGLIATI AL FINE DI EVITARE CHE GIOCHINO CON L'ELETTRODOMESTICO. NON POSIZIONARE FOGLI DI ALLUMINIO, PENTOLE O OGGETTI SIMILI A CONTATTO CON LA BASE INTERNA DEL FORNO PER LA COTTURA. L'AZIONE RISCALDANTE DELL'ELEMENTO RISCALDANTE INFERIORE CAUSA SURRISCALDAMENTO DELLA PARTE INFERIORE DEL FORNO PROVOCANDO DANNI E CONSEGUENZE GRAVI (RISCHIO DI INCENDIO) ANCHE ALL'INCASSO SOTTOSTANTE IL FORNO.

L'ELETTRODOMESTICO

RAGGIUNGE

TEMPERATURE ELEVATE DURNATE L'UTILIZZO.

ATTENZIONE: NON TOCCARE GLI ELEMENTI RISCALDANTI ALL'INTERNO DEL FORNO.

ATTENZIONE

- Se la porta o la guarnizione della porta sono danneggiati, il forno non può essere utilizzato fino a che non vengano riparate da un tecnico dell'assistenza qualificato;

- È pericoloso per chiunque non sia un tecnico dell'assistenza effettuare qualunque attività di manutenzione o riparazione che coinvolga la rimozione di qualsivoglia copertura che protegga dall'esposizione alle microonde;

- Liquidi o altri alimenti non devono essere riscaldati in contenitori sotto vuoto in quanto potrebbero esplodere;

- I bambini non possono utilizzare il forno senza supervisione fino a che non vengano adeguatamente istruiti al suo utilizzo sicuro e capiscano i pericoli del suo incorretto utilizzo;

- Utilizzare solamente utensili adatti a forni a microonde;

- Quando si riscalda il cibo in contenitori di plastica o carta, controllare spesso il forno a causa del rischio di incendio;

- Se vedete del fumo fuoriuscire, spegnere l'elettrodomestico o rimuovere la spina e tenere la porta chiusa per far estinguere eventuali fiamme;

- Riscaldare bevande nel microonde spesso causa un'ebollizione ritardata; maneggiare dunque il contenitore con cautela;

ATTENZIONE

• I contenuti di biberon o cibi per neonati in vasetti devono essere mescolati o agitati e la loro temperatura deve essere controllata prima di somministrarli per evitare scottature;
• Uova con guscio e uova sode intere non devono essere riscaldate nel microonde in quanto potrebbero esplodere anche dopo la fine del riscaldamento al microonde;
• Una spiegazione dettagliata per la pulizia della guarnizione delle porte della cavità e delle parti adiacenti;
• Il forno deve essere pulito periodicamente e tutti i residui di cibo devono essere rimossi;
• In caso contrario, le superfici del forno si deterioreranno e ciò potrà ridurre la vita dell'elettrodomestico e generare condizioni di pericolo;
• Non utilizzare pulitori abrasivi o raschietti metallici taglienti per pulire il vetro della porta del forno in quanto potrebbero graffiare la superficie provocando la frantumazione del vetro.
• Non utilizzare pulitori a vapore per pulire l'elettrodomestico.

ATTENZIONE

LA GRIGLIA RETTANGOLARE E IL VASSOIO A TUTTA LARGHEZZA SONO DESTINATE ESCLUSIVAMENTE ALL'USO CON LE MODALITÀ DI COTTURA CONVENZIONALI.

NON UTILIZZARE QUESTI ACCESSORI CON NESSUNA DELLE FUNZIONI MICROONDE. CIÒ PROVOCHERÀ ARCHI ELETTRICI E DANNEGGERÀ L'INTERNO DELL'APPARECCHIO E CREERÀ UN RISCHIO DI INCENDIO.

L'UNICO ACCESSORIO INCLUSO CHE PUÒ ESSERE UTILIZZATO CON LE FUNZIONI MICROONDE È IL SUPPORTO IN FILO METALLICO ROTONDO.

Preparazione Cibo

Pericolo di incendio!

Utilizzare la funzione a microonde solamente per la preparazione di pietanze da mangiare.

Qualunque altro utilizzo potrebbe essere pericoloso o causare danni.

Ad esempio, pantofole o cuscini riempiti di granella o cereali e riscaldati potrebbero prendere fuoco anche dopo varie ore.

Pentole e teglie

Pericolo di lesioni!

Stoviglie di porcellana e ceramica possono avere piccoli fori su maniglie e coperchi.

Potrebbero esservi cavità nascoste dietro tali fori. Se l'acqua entra nelle cavità, le stoviglie potrebbero rompersi.

Non utilizzare stoviglie non adatte ai forni a microonde.

Pericolo di ustioni!

Il calore delle pietanze può riscaldare i piatti. Utilizzare sempre delle presine per rimuovere i piatti e gli accessori del vano cottura.

Potenza e durata microonde

Pericolo di incendio!

Non impostare mai valori troppo alti per potenza del microonde o tempo di cottura. Le pietanze potrebbero prendere fuoco e danneggiare l'elettrodomestico. Seguire le regole nelle presenti istruzioni.

Imballaggi

Pericolo di incendio!

Non riscaldare mai le pietanze in contenitori termici. Cibi in contenitori di plastica, carta o altri materiali infiammabili devono essere controllati costantemente.

Pericolo di ustioni!

Confezioni sotto vuoto potrebbero esplodere. Seguire le istruzioni riportate sulla confezione. Utilizzare

sempre delle presine per rimuovere i piatti.

Bevande

Pericolo di ustioni!

Quando si riscaldano liquidi, l'ebollizione può essere ritardata.

Ciò vuol dire che la temperatura di ebollizione è stata raggiunta senza il verificarsi delle tipiche bolle di vapore. Anche un piccolo colpo può provocare la fuoriuscita improvvisa di liquidi o spruzzi.

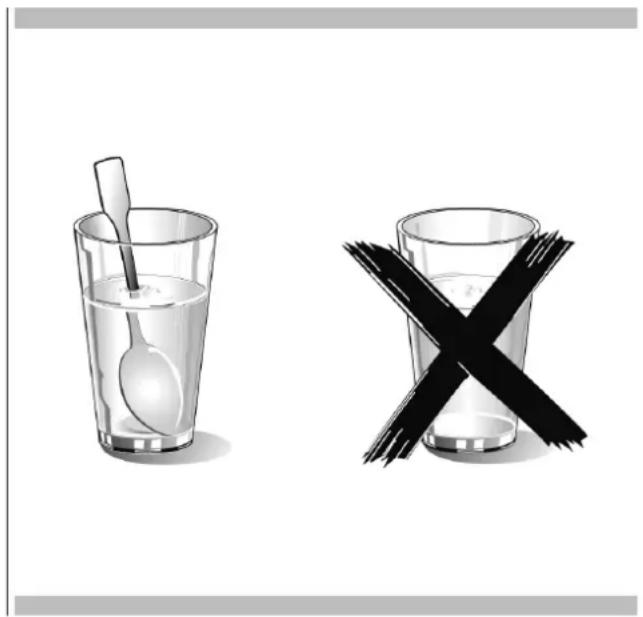

Quando si riscaldano liquidi, mettere sempre un cucchiaio nel contenitore per evitare l'ebollizione ritardata.

Pericolo di esplosioni!

Non riscaldare mai bevande o altri tipi di pietanze in contenitori coperti.

Non riscaldare mai eccessivamente bevande alcoliche.

Alimenti per neonati

Pericolo di ustioni!

Non riscaldare mai cibo per neonati in contenitori coperti. Rimuovere sempre il coperchio o la tettarella.

Quando si è finito di riscaldare, agitare o mescolare sempre accuratamente cosicché il calore venga distribuito uniformemente.

Verificare la temperatura prima di somministrare il cibo al neonato.

Pericolo di ustioni!

Non cuocere mai uova con il guscio. Non riscaldare mai uova sode in quanto potrebbero esplodere anche dopo che il microonde è spento. Ciò vale anche per molluschi e crostacei.

In caso di uova fritte, perforare prima il tuorlo.

In caso di cibi con buccia o pelle dura quali mele, pomodori, patate o salsicce, la buccia o la pelle potrebbe esplodere.

Perforare la pelle o la buccia prima di cucinare.

Essiccare cibo

Pericolo di incendio!

Non essiccare mai cibo nel microonde.

Alimenti con basso contenuto d'acqua Pericolo di incendio!

Non scongelare o riscaldare mai cibi con un basso contenuto d'acqua, quali pane, per un periodo troppo lungo o ad una potenza eccessiva.

Olio

Pericolo di incendio!

Non utilizzare mai il microonde per riscaldare solamente olio.

Cause di danni

Succo che scola dalla frutta.

Quando si preparano dolci che contengono frutta molto succosa, non riempire troppo la teglia. Succhi di frutta che fuoriescono dalla teglia possono lasciare macchie indelebili.

Guasto tecnico

Non utilizzare mai teglie smaltate nel microonde in quanto ciò potrebbe causare un guasto tecnico.

Raffreddare con la porta dell'elettrodomestico aperta.

Il vano cottura deve essere raffreddato solamente con la porta chiusa. Controllare che non vi sia nulla incastrato nella porta dell'elettrodomestico.

Anche se la porta è solo socchiusa, nel tempo, i mobiletti vicini si possono danneggiare.

Guarnizione molto sporca

Se la guarnizione è molto sporca, la porta dell'elettrodomestico non si chiude correttamente durante il funzionamento. Le superfici dei mobiletti vicini possono venire danneggiate.

Tenere sempre pulita la guarnizione.

Utilizzo della porta dell'elettrodomestico come superficie di appoggio

Non appoggiatevi sula porta aperta dell'elettrodomestico e non mettetevi sopra stoviglie o accessori.

Utilizzo del microonde senza cibo all'interno

Accendere il microonde esclusivamente dopo aver inserito del cibo nel vano cottura. Senza cibo all'interno, l'elettrodomestico si sovraccarica. L'unica eccezione permessa sono brevi test di stoviglie (a tale proposito, vedere le avvertenze circa pentole e teglie)

Alimenti umidi

Non lasciare alimenti umidi nel vano cottura per lunghi periodi di tempo.

IMPORTANTE

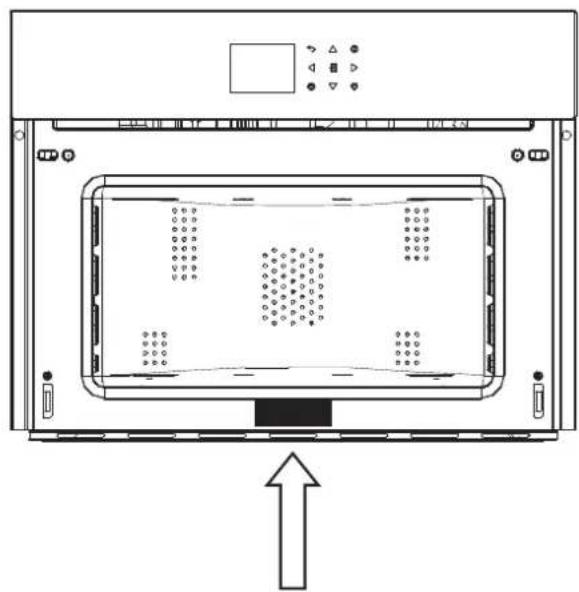

La targhetta identificativa del forno è accessibile anche quando l'elettrodomestico è installato Tale targhetta identificativa, visibile a porta aperta, mostra tutte le informazioni necessarie nel richiedere parti di ricambio dell'elettrodomestico.

Il forno deve essere pulito accuratamente con acqua saponata e sciacquato con cura.

Riscaldare il forno per circa 30 minuti alla massima temperatura; ciò elimina tutti gli eventuali oli residui dalla fabbricazione che potrebbero causare odori sgradevoli durante la cottura. Utilizzare la funzione ventola plus circolare senza accessori nel forno. Prima di utilizzare gli accessori per la prima volta, pulirli accuratamente con una soluzione di lavaggio alcalina molto calda e un panno morbido.

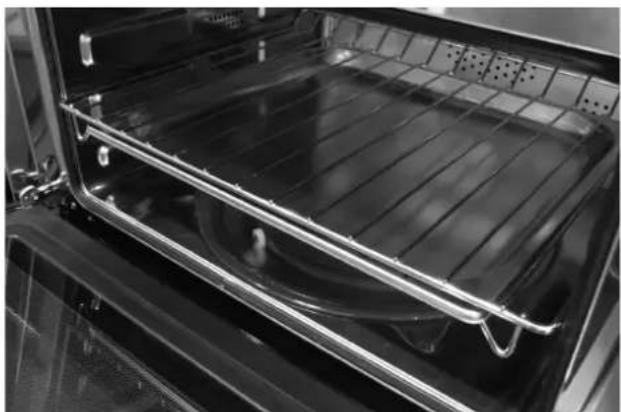

Montare e smontare la griglia piana

Per rimuovere la griglia piana, tirare la griglia verso di voi fino a che non si fermi e poi sollevarla, tirando verso l'alto, fino a che non venga completamente fuori.

Per reinserire la griglia piana, inserirla ad un angolo di 45 e poi posizionarla in orizzontale e spingerla fino in fondo al binario della griglia. Se la griglia piana ha una teglia raccogligocce (vassoio), per rimuoverla sollevarla leggermente e farla scorrere verso di voi. Per reinserirla, farla scorrere indietro fino a che non sia correttamente posizionata.

Per precauzione, prima di pulire il forno, scollegare sempre la spina dalla presa o rimuovere il cavo elettrico dell'elettrodomestico. Inoltre, evitare di utilizzare sostanze acide o alcaline (quali limone, aceto, sale, pomodori, ecc.). Evitare di utilizzare prodotti che contengono cloro, acidi o abrasivi, in particolare per la pulizia di parti verniciate.

Rispetto per l'ambiente

La documentazione del presente elettrodomestico utilizza carta sbiancata senza cloro oppure carta riciclata allo scopo di contribuire alla tutela dell'ambiente. Gli imballaggi sono concepiti per evitare di danneggiare l'ambiente; sono prodotti ecologici che possono essere recuperati o riciclati.

Riciclando l'imballaggio, si contribuirà ad un risparmio di materie prime e ad una riduzione del volume degli scarti industriali e domestici.

IL SIMBOLO sul prodotto o insieme alla documentazione indica che questo prodotto potrebbe non dover essere trattato come rifiuto domestico, ma deve essere condotto presso un punto di raccolta adeguato per il riciclo ci apparecchiatura elettrica ed elettronica.

IL MATERIALE DI IMBALLAGGIO è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio. Per lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistirolo, ecc.) deve essere tenuto fuori dalla portata dei bambini in quanto potenzialmente pericoloso.

QUESTO ELETTRODOMESTICO è contrassegnato in conformità alla Direttiva Europea 2002/96/UE, Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE). Assicurandosi che questo prodotto venga smaltito in modo corretto, l'utente contribuisce a prevenire potenziali conseguenze negative per l'ambiente e la salute.

LO SMALTIMENTO DEVE AVVENIRE in conformità alle normative locali in materia di smaltimento dei rifiuti.

PER INFORMAZIONI AGGIUNTIVE sul trattamento, recupero e riciclo di questo prodotto, contattare l'ufficio locale di competenza, il servizio di raccolta di rifiuti domestici o il negozio in cui è stato acquistato il prodotto.

PRIMA DELLA ROTTAMAZIONE, renderlo inutilizzabile tagliando il cavo elettrico.

Il vostro elettrodomestico potrebbe differire leggermente dalle illustrazioni sottostanti.

A - Tastiera funzioni
B - Schermo display
C - Tastiera scelta rapida

VENERDI 11/25/2019 04:26 CB

Per far funzionare i tasti, premere delicatamente. La tastiera non funziona se più tasti vengono premuti contemporaneamente.

	- Frecce di spostamento
	- Per impostare il timer.- Accedere al menù funzioni durante la cottura.
	- Accendere e spegnere la luce interna del forno. La luce non può venire accesa durante il ciclo di auto-pulizia.
	- Accendere e spegnere il forno.
	- Conferma le impostazioni ed avvia le operazioni di cottura. Quando premuto durante un'operazione di cottura, la funzione viene messa in pausa. Premere nuovamente per riavviare.
	- Ritornare alla schermata del display precedente Tenere premuto per tornare alla Schermata principale

Pannello di controllo

Microonde Multifunzione	Microonde statico
		Menù scelta rapida cotture
		Airfry
		Blocco Tastiera
		Timer

Prima di utilizzare il forno per la prima volta rimuovere tutto l'imballaggio e i corpi estranei dal forno(i). Qualunque materiale di questo tipo lasciato all'interno potrebbe fondersi o bruciare durante l'utilizzo dell'elettrodomestico.

Codici errore

Questo codice appare in caso il controllo elettrico indichi un guasto. Quando appare l'errore, la funzione corrente viene bloccata. Se il tipo di errore è relativo ad una funzione di sicurezza, il forno diventa inutilizzabile e ogni qualvolta si tenti di avviarlo, appare lo stesso errore (nel cui caso chiamare l'assistenza post-vendita), mentre se l'errore riguarda un guasto minore, dopo averlo riavviato, il forno può essere utilizzato per le funzioni che non includono la parte danneggiata (ad es. un elemento riscaldante).

Segnali acustici

Conferma che il comando è stato ricevuto a seguito della pressione di un tasto.

Indica inoltre che una funzione a tempo è stata completata (ad es. Timer o Cottura a Tempo). Durante l'esecuzione di una ricetta, un segnale acustico avverte l'utente che il forno è in attesa di istruzioni da parte dell'utente (ad es. inserire il piatto o rivoltarlo).

I segnali acustici segnalano inoltre un guasto del forno.

Impostazioni Predefinite

Le modalità di cottura selezionano automaticamente una temperatura adatta; quando necessario, questa può essere cambiata.

Numero Codici Guasti F

Tali codici vengono mostrati quando il controllo elettronico rileva un problema nel forno o nell'elettronica.

Il codice errore è registrato nel Registro Errori nel Menù impostazioni. Tale errore può essere comunicato al tecnico dell'assistenza cosicché lui/lei possa comprendere le possibili cause del problema in anticipo.

Preriscaldamento

Ogni qualvolta viene impostata una modalità di cottura e il forno riscalda, si avvia il preriscaldamento; durante tale periodo, viene mostrata la temperatura corrente insieme all'icona del termometro.

Non appena raggiunge il 100%, il controllo emette un suono di "fine del preriscaldamento" e il valore della temperatura corrente scompare.

Blocco della tastiera (solo per Microonde statico)

Tenere premuto il tasto chiave per 3 secondi. I comandi risulteranno bloccati e verrà mostrata un'icona a forma di chiave.

Ripetere la stessa operazione per 3 secondi per sbloccare la tastiera.

N. B.: Resta sempre disponibile l'operazione di spegnimento.

Timer

ATTENZIONE

Il timer nel vostro forno non accende o spegne l'elettrodomestico; il suo unico scopo è quello di allertarvi tramite il campanello. Quando volete spegnere il forno in modo automatico, utilizzare la funzione cottura-terminata o cottura ritardata.

NOTA: Premere il tasto OFF non reimposta né arresta il timer.

1. Premere il pulsante ⚙ e impostare il tempo desiderato utilizzando le frecce △ e confermare con il pulsante . Peorambiare la selezione tra ore e minuti utilizzare le frecce ◀ ▶
2. Il tempo può essere impostato da 1 minuto a 12 ore e 59 minuti e, quando impostato, il tempo rimanente è sempre visibile nella barra di stato inferiore fino a che il tempo non finisca o venga reimpostato.
3. Per cambiare o cancellare il tempo impostato, dovete reimpostare il timer tenendo premuto il tasto per alcuni secondi.
4. Il formato del timer è solitamente HR MIN, passando a MIN SEC durante l'ultimo minuto.
5. Quando scade il tempo, il display mostra 00:00 e il campanello suona per un minuto o fino a che non venga premuto il pulsante √.

Preriscaldare il Forno

• Selezionare una temperatura maggiore non accorcia il tempo di preriscaldamento.
• Il preriscaldamento è necessario per buoni risultati quando si cuciono al forno dolci, biscotti, pasticcini e pane.
• Preriscaldare aiuterà a rosolare arrosti e a non disperdere i succhi della carne.
• Mettere le griglie da forno in posizione prima di preriscaldare.
• Durante il preriscaldamento, la temperatura di cottura selezionata viene sempre mostrata.
• Un segnale acustico confermerà che il forno è preriscaldato e la "temperatura rilevata" si spegnerà.

Suggerimenti per il Funzionamento

• Non posizionare teglie sulla porta del forno aperta.
• Utilizzare le luci interne del forno per vedere le pietanze attraverso il vetro della porta del forno piuttosto che aprire frequentemente la porta.

Funzionamento con microonde

Le microonde vengono trasformate in calore all'interno degli alimenti. Le microonde possono essere utilizzate da sole o in combinazione con altri tipi di riscaldamento. La presente sezione contiene informazioni circa le stoviglie e istruzioni per impostare il forno a microonde.

AVVERTENZE PER LE STOVIGLIE

Stoviglie adatte

Si possono utilizzare stoviglie resistenti al calore fatte di vetro, vetroceramica, porcellana, ceramica o plastiche refrattarie. Tali materiali sono permeabili alle microonde. È inoltre possibile utilizzare piatti normali. In tal modo, non sarà necessario trasferire le pietanze.

Stoviglie con decorazioni in oro o argento possono essere utilizzate solamente se il produttore assicura che possano essere usate in forni a microonde.

Ricordare che, quando si utilizza il forno in modalità a microonde, il piatto deve essere posizionato sul piatto rotante.

Quando si utilizza il forno in modalità combinata, è preferibile posizionare la pietanza da cucinare sulla griglia rotonda inferiore supportata in modo che sia centrata sul piatto rotante.

Stoviglie non adatte

Stoviglie di metallo non possono essere utilizzate.

Il metallo non è permeabile alle microonde. Le pietanze in contenitori di metallo rimarranno fredde.

Attenzione! Elementi di metallo, quali cucchiai nei bicchieri, devono stare per lo meno a 2 cm dalle pareti del forno e dall'interno della porta. Difatti, le scintille potrebbero gravemente danneggiare l'interno della porta di vetro.

Attenzione! La griglia piana deve essere rimossa quando si utilizzano le modalità a microonde e combinata. Utilizzarla solamente con le funzioni forno tradizionale.

Testare le stoviglie

Non accendere mai il microonde prima di aver inserito le pietanze. L'unica eccezione permessa è per provare le stoviglie. In caso non siate sicuri qualora le vostre stoviglie posano essere utilizzate nel forno a microonde, vi raccomandiamo di effettuare il seguente test: posizionare una pentola vuota nell'elettrodomestico per ½ - 1 minuto alla massima potenza. Controllare la temperatura. La pentola deve essere fredda o leggermente calda. Se è bollente o vi sono scintille, la pentola non è adatta.

Condensazione e Temperatura Forno

• È normale che una certa quantità di umidità evapori dalle pietanze durante qualunque processo di cottura. La quantità dipende dall'umidità contenuta nelle pietanze. L'umidità può condensarsi su qualunque superficie più fredda rispetto all'interno del forno quale, ad esempio, il pannello di controllo.
• Il vostro nuovo forno ha un sensore di temperatura elettronico che permette di mantenere una temperatura accurata.

Cottura al Forno ad Alta Quota

- Quando si cucina ad altitudini elevate, le ricette e i tempi di cottura variano.

Istruzioni per l'accensione iniziale

Una volta che il forno è stato collegato alla corrente elettrica per la prima volta, il controllo si prepara automaticamente per impostare una serie di impostazioni utente, che rimangono immagazzinate in caso di successive accensioni.

NOTA: Sia durante il primo che i successivi collegamenti alla corrente elettrica, il meccanismo di bloccaggio della porta si calibra - in questa fase, tenere sempre la porta chiusa.

• Lingua
• Temperatura e Peso
  • Ora
• Data

Fare riferimento al paragrafo IMPOSTAZIONI UTENTE per le istruzioni di impostazione.

Dopo aver effettuato le impostazioni utente, il controllo si sposta automaticamente alla schermata "Standby" del display.

MARTEDI 11/24/2015 PM 04 : 26

Con il forno acceso, selezionare l'icona confermare con il tasto per accedere al menù IMPOSTAZIONI. Tale menù permette di personalizzare le impostazioni del vostro forno. Per accedervi, non devono essere in corso cotture né funzioni a tempo.

NOTA: Il Menù impostazioni non può mai essere impostato se una qualunque funzione a tempo è già impostata: cancellare prima qualunque funzione a tempo attiva.

1. Premere i tasti ◀ per selezionare il sottomenù e confermare con il tasto (OK)

IMPOSTAZIONE IMPOSTAZIONI

1. Utilizzare il presente menù per cambiare le seguenti impostazioni: Premere i tasti ◀ ▷ △ per selezionare le impostazioni o cambiare un sottomenù tra i sei disponibili e confermare per mezzo del tasto OK

IMPOSTAZIONE yk abc 12 LINGUA

Lingua

Premere la freccia △ per selezionare la lingua tra quelle disponibili e confermare con il tasto OK

Italiano English Deutsch Française Espanol Nederlands yk abc

Temperatura e Peso

Premere la freccia ◀ ▷ e △ ▽ per selezionare una delle due opzioni temperatura "C/F" o opzioni peso Kg/lb e confermare con il tasto OK.

°F °C lb Kg

Ora

Premere la freccia △ per selezionare il formato ora tra le opzioni "12h AM/PM o 24h" e confermare con il tasto OK Successivamente, impostare l'ora premendo le frecce △ ∇ e confermare con il tasto OK

12h 24h

AM PM

PM 04 : 26

Data

Premere la freccia △ per selezionare il formato data tra l'opzione "D.M.Y. - Y.M.D. - M.D.Y." e confermare con il tasto OK. Successivamente, impostare il valore premendo le frecce △ e confermare con il tasto OK

Premere la freccia △ per scegliere quale impostazione luminosità cambiare tra ON o STANDBY, poi tramite le frecce △ selezionare il grado di luminosità richiesto e confermare con il tasto OK

ON STAND-BY BASSO BUIO MEDIO MEDIO ALTO ALTO

Volume

Premere la freccia △ per selezionare il grado di volume richiesto e confermare con il tasto OK

LIVELLO BASSO MEDIO ► ALTO

Con il forno acceso, selezionare l'icona confermare con il tasto per accedere al menù IMPOSTAZIONI. Tale menù permette di impostare una serie di parametri o funzioni speciali. Permette inoltre di accedere alla lista eventi errore.

1. Premere i tasti ◀ per selezionare il sottomenù e confermare con il tasto OK.

IMPOSTAZIONE SERVICE

1. Utilizzare il presente menù per cambiare le seguenti impostazioni:

Premere i tasti △ ∇ per selezionare la voce da impostare o da mostrare sul display dai tre disponibili e confermare con il tasto OK

SISTEMA ▶ REGISTRO EVENTI TENSIONE DI RETE DEMO OM 15

Registro Eventi

Il menù permette di controllare qualunque errore registrato. Tali codici possono essere notificati al servizio di assistenza post-vendita.

REGISTRO EVENTI 01 12/11/2015 07:06 CODE: F10305 02 17/11/2015 13:17 CODE: F10305

Demo

Lo scopo di tale funzione è quello di impostare la modalità DEMO che rende il forno inutilizzabile per cucinare, ma esegue una dimostrazione delle funzioni in automatico.

1. Premere i tasti △ per selezionare la voce ON.
2. Confermare con il tasto OK.
3. Premere il tasto Ⓐ.

Dopo circa 30 secondi il forno inizia a funzionare in tale modalità.

Per arrestare momentaneamente la funzione DEMO, tenere semplicemente premuto qualunque tasto per pochi secondi fino a che il forno non vada in standby. Per riavviarla, premere il tasto ①

Per disabilitare la funzione, accedere alla schermata DEMO e impostarla su OFF. Confermare con il tasto OK.

NOTA: Una volta impostata, la funzione rimane abilitata anche se il forno è disconnesso dall'alimentazione elettrica.

DEMO ← ON ►

Accendere e spegnere il forno

IMPORTANTE

• Il tasto non arresta la funzione.
• Dopo aver spento il forno, la ventola di raffreddamento continua a funzionare fino a che le parti interne del forno non si siano raffreddate.

Premere ① per accendere il forno e premere nuovamente per spegnerlo. Il forno torna in modalità standby.

Forno Multifunzione
Cottura Tradizionale
		COTTURA CIRCOLARE VENTILATA
		CIRCOLARE E GRILL
		GRILL VENTILATO
		GRILL
Cottura a Microonde
		SCONGELAMENTO A TEMPO
		SCONGELAMENTO A PESO
		COTTURA A MICROONDE
		MICROONDE E GRILL
		MICROONDE E CIRCOLARE

Forno Termico
Cottura Tradizionale
		GRILL
Cottura a
		SCONGELAMENTO A TEMPO
		SCONGELAMENTO A PESO
		COTTURA A MICROONDE
		MICROONDE E GRILL

1. Selezionare l'icona e premere il tasto OKSelezionare la modalità di cottura adeguata per le pietanze da cuocere utilizzando le frecce ◀ confermare con il tasto . OK
2. Sul display è ancora possibile cambiare la modalità di cottura utilizzando i tasti ◀ ▷.
3. Se la temperatura proposta è corretta, confermare con il tasto per avviare la cottura, altrimenti, se il tasto non viene premuto entro 10 secondi, il forno cambia in modalità automatica e l'icona della modalità di cottura diventa animata.

Tabella Modalità di Cottura

Cottura Tradizionale
MODALITÀ DI COTTURA ICONA TEMPERATURA		Min. Preimpostare Max.
COTTURA CIRCOLARE VENTILATA		50 C 165 C 230 C
CIRCOLARE E GRILL		50 C 210 C 230 C
GRILL VENTILATO		50 C 165 C 230 C
GRILL		50 C 230 C 230 C
AIRFRY		150 C 180 C 230 C

Cottura a Microonde
MODALITÀ DI COTTURA	ICONA	IMPOSTARE	PESO WATT TEMPERATURA
			Min.	Preimpostare	Max. Min.		Preimpostare	Max. Min.		Preimpostare	Max.
SCONGELAMENTO A TEMPO							150 W
SCONGELAMENTO A PESO		Pane 100	g 500 g	600 g		150 W
		Verdure	100 g	500 g	1000 g		150 W
		Carne	100 g	500 g	1500 g		150 W
		Pesce	100 g	500 g	800 g		150 W
COTTURA A MICROONDE						150 W	900 W	900 W
MICROONDE E GRILL		150W					150 W			200 C
		300W					300 W
		450W					450 W
MICROONDE E CIRCOLARE		150W					150 W		50 C	100 C	200 C
		300W					300 W
		450W					450 W

Cambiare la modalità di cottura

1. Durante la cottura non a tempo, si può impostare una pausa di cottura premendo il tasto OK

Tutte le impostazioni della funzione di cottura impostata si conservano e possono essere riattivate premendo nuovamente lo stesso tasto.

1. Per cambiare la modalità di cottura mentre il forno è in funzione, premere il tasto @ poi il tasto .

A questo punto, si può selezionare un'altra modalità di cottura tra quelle disponibili nella lista tramite le frecce ◀ ▷

Cambiare la temperatura

IMPORTANTE

- Alla fine di una funzione, lo schermo mostra la temperatura residua interna sulla schermata di standby.

1. Dalla schermata di anteprima della modalità di cottura, si può cambiare la temperatura tramite le frecce △ confermando successivamente con il tasto OK
2. Una volta che la cottura è iniziata, la temperatura può comunque essere cambiata in qualsiasi momento, tramite le frecce △▽.

Menù scelta rapida cotture

La funzione menù scelta rapida vi da la possibilità di selezionare rapidamente i modi cottura più adatti al tipo di pietanza che volete cucinare.

	PRIMI PIATTI
	POLLAME
	CARNI
	PESCE
	VERDURE
	DOLCI
	PANE/PIZZA
	POPCORN
	MUG
	MUG DOUBLE

Fase di preriscaldamento

Mentre il forno è in fase di preriscaldamento, la temperatura corrente viene mostrata sotto l'icona della modalità di cottura.

COTTURA CIRCOLARE VENTILATA 325°F 275°F 11:00 am

Non appena viene raggiunta la temperatura impostata, viene emesso un segnale acustico e la temperatura corrente scompare.

COTTURA CIRCOLARE VENTILATA 325°F 11:06 am

Assicurarsi che data e ora siano impostate correttamente. La modalità a tempo spegne il forno alla fine del tempo di cottura.

ATTENZIONE

Non lasciare mai pietanze nel forno per più di un'ora prima e dopo la cottura. Ciò potrebbe causare il deterioramento delle pietanze stesse.

NOTA: Il tempo di cottura massimo che può essere impostato è 12 h.

Tempo di Cottura

Utilizzare la funzione "Tempo di Cottura" per far funzionare il forno per un determinato periodo di tempo. Il forno si avvia immediatamente e si spegne automaticamente una volta che il tempo è terminato.

Per Impostare una Modalità a Tempo

1. Selezionare la modalità di cottura e la temperatura.
2. Ci sono due modi di impostare la funzione.
   a) Sezionare 📋 per impostare la durata e premere OK
   b) Sezionare 📋 per impostare l'ora di arresto e premere OK
3. Dopo aver selezionato una delle suddette opzioni, impostare il tempo tramite le frecce △ ∇e confermare con il tasto . OK

4. Dopo aver premuto il tasto OK, la cottura viene avviata e le informazioni sul tempo di cottura vengono mostrate sulla schermata del display.

5. Modalità di cottura

6. Temperatura
7. Tempo di cottura
8. Fine del tempo di cottura

COTTURA CIRCOLARE VENTILATA 325°F FINE 11:50 am TEMPO 00:50 275°F 11:00 am

5 Dopo la cottura, il forno si spegne ed un segnale acustico avvisa che la cottura è terminata.

Per cambiare il tempo di cottura quando il forno è già in funzione, premere semplicemente il tasto 🕒 e inserire il nuovo tempo di cottura prima di premere nuovamente il tasto OK

Ora Fine

Utilizzare la funzione "Ora Fine" per ritardare l'avvio della cottura a tempo. Inserire l'ora di arresto della cottura e il forno calcolerà in automatico l'ora di avvio. Il forno si accende e si spegne automaticamente.

Per Ritardare l'Inizio della Modalità a Tempo

1 Prima di tutto impostare il tempo di cottura richiesto come indicato nel paragrafo "TEMPO DI COTTURA".
2 Sezionare 📋 per impostare l'ora fine e premere OK
3 Impostare l'ora fine della cottura tramite le frecce △▽ e confermare con il tasto OK.
4 Dopo aver premuto il tasto OK, la funzione viene messa in standby e i dettagli della cottura posticipata sono mostrati sullo schermo.

• Modalità di cottura
• Temperatura
• Ora fine cottura
• Ora avvio cottura

COTTURA CIRCOLARE VENTILATA 325°F FINE 12:30 pm START 11:40 275°F 11:00 am

Dopo la cottura, il forno si spegne ed un segnale acustico avvisa che la cottura è terminata.

Per cambiare il tempo di cottura quando il forno è già in funzione, premere semplicemente il tasto e inserire il nuovo tempo di cottura prima di premere nuovamente il tasto OK

NOTA: È fondamentale leggere attentamente le istruzioni e le avvertenze per un corretto utilizzo.

ATTENZIONE

Le funzioni a microonde non inizieranno finché la porta non sarà chiusa. Se la porta è aperta mentre il forno è acceso, il forno andrà in modalità pausa e sul display verrà mostrato il messaggio "PORTA APERTA".

Per le funzioni che includono il funzionamente con microonde, dopo la chiusura della porta, premere nuovamente il tasto "conferma" OK. L'apparecchio riprende a funzionare.

La funzione può essere messa in pausa in qualunque momento con il tasto quando viene premuto nuovamente la funzione riparte.

Funzione di Scongelamento a Tempo

Selezionare l'icona per lo scongelamento a tempo utilizzando le frecce e premendo il tasto OK poi impostare lo scongelamento a tempo utilizzando le frecce △.

Per avviare la funzione, premere il tasto OK

SCONGELAMENTO A TEMPO 00' 20" Time 11:00

Una volta che la funzione è stata avviata, sul display verrà mostrato un conto alla rovescia. Il tempo può essere modificato in qualunque momento utilizzando le frecce △ . ▽

Quando lo scongelamento è completato, sul display comparirà il messaggio "SCONGELAMENTO COMPLETATO".

Funzione di Scongelamento a Peso

Selezionare l'icona per lo scongelamento a peso utilizzando le frecce e premere il tasto OK.

SCONGELAMENTO A PESO 450g 11:00

Selezionare il tipo di pasto utilizzando le frecce ◀, poi impostare il peso utilizzando le frecce △ e ∇infine avviare lo scongelamento utilizzando il tasto Ⓞk

Di seguito i tipi di pasto e relativi pesi che possono essere impostati:

PIETANZA MIN		Peso (g)	MAX Peso (g)
	Pane Pizza Primi Piatti 100 600
	Verdure 100 1000
	Carne 100 1500
	Frutti di Mare 100 800

Il tempo di scongelamento viene calcolato in maniera completamente automatica e senza bisogno di impostare alcun parametro di tempo, in base ai tipi di pasto e peso impostati.

Quando lo scongelamento è completato, sul display comparirà il messaggio "SCONGELAMENTO COMPLETATO".

Funzione a Microonde

Selezionare l'icona per lo funzione a Microonde utilizzando le frecce e premere il tasto OK

Se desiderate avviare la funzione immediatamente con il tempo preimpostato di 30 sec e una potenza preimpostata di 900W, premere il tasto (PK)

COTTURE A MICROONDE 00' 30" 11:00

COTTURE A MICROONDE 900W 11:00

Se volete personalizzare tempo e potenza, aprire il sottomenù organizzato come segue:

• TEMPO: Selezionare l'icona 📋 e utilizzare i tasti △e per personalizzare il tempo.
• POTENZA MICROONDE: Selezionare l'icona 🎨 e utilizzare i tasti △ e ▽ per selezionare la potenza del microonde dai 6 possibili livelli, 150W - 300W - 450W - 600W - 750W - 900W.

Una volta che il nuovo parametro è stato impostato, premere il tasto OK per avviare la cottura.

Una volta che la cottura è stata avviata, sul display verrà mostrato un conto alla rovescia. Il tempo può essere modificato in qualunque momento utilizzando le frecce △ . ▽

Quando la cottura è completata, sul display comparirà il messaggio "COTTURA TERMINATA".

Funzione Microonde + Grill

Selezionare l'icona per la funzione Microonde + Grill utilizzando le frecce e premendo il tasto 📄 noni impostare lo scongelamento a tempo utilizzando le frecce △.

Se desiderate avviare la funzione immediatamente con il tempo preimpostato ed una potenza preimpostata di 300W, premere il tasto OK.

MICROONDE E GRILL 00' 20" 11:00

MICROONDE E GRILL 300W 11:00

Se volete personalizzare la potenza, aprire il sottomenù organizzato come segue:

- POTENZA MICROONDE: Selezionare l'icona 🎯 e utilizzare i tasti △ e ▽ per selezionare la potenza del microonde dai 3 possibili livelli, 150W - 300W - 450W.

Una volta che il nuovo parametro è stato impostato, premere il tasto OK per avviare la cottura.

Una volta che la cottura è stata avviata, sul display verrà mostrato un conto alla rovescia. Il tempo può essere modificato in qualunque momento utilizzando le frecce △ e ▽

Quando la cottura è completata, sul display comparirà il messaggio "COTTURA TERMINATA".

Funzione Microonde + Circolare

Selezionare l'icona per la funzione Microonde + Circolare utilizzando le frecce e premendo il tasto opoi impostare il tempo di scongelamento utilizzando le frecce △. ▼

Se desiderate avviare la funzione immediatamente con il tempo preimpostato ed una temperatura preimpostata di 100 C, con una potenza microonde preimpostata di 300W, premere il tasto OK

MICROONDE E CIRCOLARE 00' 20" 11:00

MICROONDE E CIRCOLARE 100°C 11:00

MICROONDE E CIRCOLARE 300W 11:00

Se volete personalizzare temperatura e potenza, aprire il sottomenù organizzato come segue:

• TEMPERATURA: Selezionare l'icona [⚙] e utilizzare i tasti △ e ▽ per personalizzare la temperatura tra 50 C e 200 C.
• POTENZA MICROONDE: Selezionare l'icona 🎯 e utilizzare i tasti △ e ▽ per selezionare la potenza del microonde dai 3 possibili livelli, 150W - 300W - 450W.

Una volta che il nuovo parametro è stato impostato, premere il tasto OK per avviare la cottura.

Una volta che la cottura è stata avviata, sul display verrà mostrato un conto alla rovescia. Il tempo può essere modificato in qualunque momento utilizzando le frecce △. ▽

Quando la cottura è completata, sul display comparirà il messaggio "COTTURA TERMINATA".

Cambiare i Watt di Potenza

Selezionare l'icona oke premere il tasto Selezionare l'icona microonde e cambiare la potenza di wattaggio utilizzando le frecce △ ∇ confermare con il tasto . OK

Cambiare il Tempo

Premere l'icona OK e premere il tasto Selezionare l'icona tempo e cambiare il valore del tempo tramite le frecce △ ∨ confermare con il tasto . OK

Funzione AirFry (solo per Forni Multifunzione)

La funzione AirFry o frittura dei cibi al forno, grazie a un flusso d'aria perfettamente distribuito, promette di cuocere cibi croccanti e perfettamente cotti con pochissimo olio e, in alcuni casi, senza olio. Mangiare sano, cucinando pietanze in modo gustoso e senza esagerare con grassi e condimenti, è possibile.

AirFry di Fulgor Milano permette di impostare la funzione e la temperatura dal pannello comandi, da 150 a 230 C, con una temperatura di default di 180 C. Lo speciale vassoio, in dotazione o acquistabile separatamente, è dotato di piccole aperture che consentono all'aria di circolare uniformemente in tutto il forno.

Cambiare la Temperatura

(disponibile solamente per microonde e ring) Selezionare l'icona Ⓔ premere il tasto Selezionare l'icona microonde e cambiare l'impostazione temperatura utilizzando le frecce △confermare con il tasto . OK

Cambiare il Peso

(disponibile solamente per scongelamento a peso) Premere l'icona OK cambiare il peso tramite le frecce △e ▽ confermare con il tasto OK

Un solo tasto luce attiva le luci.

Premere per accendere o spegnere le luci.

Le luci del forno si accendono automaticamente quando la porta è aperta.

Quando un forno viene utilizzato, le luci si accendono automaticamente all'avvio di una modalità di cottura.

Le luci del forno si spegneranno automaticamente quando una modalità di cottura viene cancellata.

NOTA: Una volta accese, le luci si spengono automaticamente dopo 3 minuti. Per riaccenderle premere il tasto o aprire la porta.

IT 13 - Ricette

La funzione Ricette del vostro forno vi da la possibilità di cucinare pietanze senza dover ogni volta impostare il forno manualmente. Selezionando una ricetta "DEFINITA", la modalità di cottura, la temperatura e il tempo vengono impostati automaticamente in base alla ricetta selezionata dal menù.

Lista Ricette Tipo di Alimento Condizione		alimento	Lista Ricette Informazioni mostrate
PREDEFINITE O PERSONALI		FRESCO	PASTA PIZZA PRIMI PIATTI	TIPO DI ACCESSORIOPOSIZIONE LIVELLOPESO ALIMENTOTEMPO DI COTTURAPRERISCALDAMENTO RICHIESTO (SI/NO)
		SURGELATO
		INTERO	CARNE
		A PEZZI
		INTERO	POLLAME
		A PEZZI
		INTERO	PESCE
		A PEZZI
		-	VERDURE
		-
		-	TORTE
		-

Selezionare una ricetta già definita:

1. Accendere il forno, selezionare l'icona libremere il tasto . OK
2. Utilizzando le frecce △ ▽ selezionare la lista "PREDEFINITE" o "PERSONALI" e confermare tramite il tasto OK
3. Scegliere il tipo di alimento da cuocere utilizzando le frecce △▽ e le frecce ◀ ▶e confermare tramite il tasto .OK
4. Utilizzando le frecce △ scegliere tra "FRESCO" o "SURGELATO" o in altri casi tra "INTERO" o "A PEZZI" e confermare tramite il tasto OK
5. Selezionare la ricetta richiesta richiesta tramite le frecce △ ∇e confermare con il tasto Ⓞk
6. Quando la ricetta viene selezionata, sul display compare la seguente schermata:

TACCHINO ARROSTO GRIGLIA RETTANGOLARE LIVELLO 1 PESO 3800g TEMPO DI COTTURA 03:00 PRERISCALDO SI START SALVARE

1. Per avviare una ricetta, confermare con il tasto OK

Durante una ricetta, una serie di messaggi sonori e visivi vi chiedono di eseguire le seguenti operazioni. Seguire semplicemente le istruzioni sullo schermo.

1. Dopo la cottura, il forno si spegne ed un segnale acustico avvisa che la ricetta è terminata.

Salvare una ricetta personalizzata:

Una volta che la ricetta è stata selezionata, le impostazioni "Tempo" e "Peso" possono essere cambiate e la ricetta può essere salvata tra quelle "PERSONALI".

1. Una volta che la ricetta è stata selezionata, premere il tasto △ e confermare tramite il tasto OK
2. Per cambiare il peso, inserire il peso desiderato tramite le frecce △ ▽ e confermare con il tasto ⓄK

POLLAME PESO 3800g

1. Il forno passa automaticamente al tempo di cottura. Per cambiare questo tempo, utilizzare le frecce △confermare nuovamente tramite il tasto OK

POLLAME TEMPO DI COTTURA 03:00

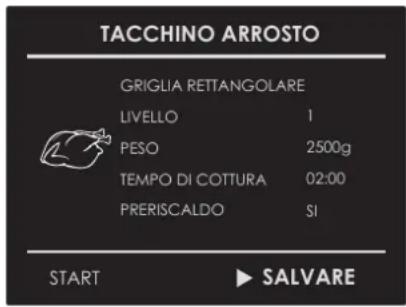

1. A questo punto, la ricetta può essere salvata su "PERSONALI" selezionando "SALVA" e confermando tramite il tasto OK.

TACCHINO ARROSTO GRIGLIA RETTANGOLARE LIVELLO 1 PESO 2500g TEMPO DI COTTURA 02:00 PRERISCALDO SI START ▶ SALVARE

NOTA: Se i valori di tempo e peso vengono cambiati e non salvati subito, alla fine della ricetta, compare un messaggio che chiede se si vogliano salvare o no.

1. Per avviare la ricetta, premere il tasto OK

Cancellare una ricetta personalizzata:

1. Per eliminare una ricetta dalla lista delle ricette personalizzate, selezionare la ricetta.
2. Premere il tasto ◀ e selezionare la scelta e confermare con il tasto OK.

POLLAME VUOI ELIMINARE LA RICETTA? NO ▶ SI

IT 14 - Per l'Installatore

Installare il forno da incasso.

Il forno deve essere installato sotto un piano cottura, in una colonna, o combinato con il relativo cassetto scaldavivande.

Le dimensioni dello spazio devono essere quelle mostrate in figura.

Il materiale del vano deve essere in grado di sopportare il calore.

Il forno deve essere centrato all'interno delle pareti del vano e fissato con le viti e le boccole fornite.

VANI DA INCASSO E DIMENSIONI 60 cm

Modelli:

FCMO 4510 TEM

FCLMO 4510 TEM

FCLCMO 4510 TEM

FGMO 4508 TEM

FCLGMO 4508 TEM

50 510 540 432 533 594 455 560 mr 460

min 450 50 510 560 min 4 min 3 43

min 3

458 540 432 455 533 594

595 50 510 560 140 528 28 554 545 596 144

VANI DA INCASSO E DIMENSIONI 75 cm

Modelli:

FCLMO 7510 TEM

FCMO 7510 TEM

595 710 50 510 682 568 545 745 21 M A

595 50 510 710 585 min 5 min 5 682 568 545 21 745/750 594

Le dimensioni sono in millimetri

VANI DA INCASSO 30"

Modelli:

FPCMO 300 TEM

FCMO 310 TEM

min 450 mm max 463 mm min 560 mm da 641 mm a 720 mm min. 3 mm mod. FCMO 300 TEM

min. 3 mm mod. FCMO 300 TEM
min. 30 mm mod. FPCMO 300 TEM

min 450 mm max 463 mm da 641 mm a 720 mm min 560 mm 477 mm 540 mm 633 mm 436 mm 446 mm 555 mm 758 mm 473 mm Note: facendo scorrere il forno nell'ape assicurarsi di rimuovere le ma temporanee situate su ogni lato evitare di generare potenziali rum

Nota: facendo scorrere il forno nell'apertura, assicurarsi di rimuovere le maniglie temporanee situate su ogni lato, per evitare di generare potenziali rumori di vibrazioni.

INSTALLAZIONE A FILO

VANI DA INCASSO E DIMENSIONI 30"

DISTINTO mod. FCMO 300 TEM / FCMO 310 TM

50 mm 3 mm Fascia di montaggio min 764 mm 476 mm 477 mm min 476 mm Superfici finite (stessa finitura del mobile)

758 mm 3mm3 mm 23 mm 3mm 474 mm 3 mm

INSTALLAZIONE A FILO

VANI DA INCASSO E DIMENSIONI 30"

PROFESSIONAL mod. FPCMO 300 TEM

50 mm 30 mm Fascia di montaggio min 764 mm 477 mm min 507 mm Superfici finite (stessa finitura del mobile)

3 mm 3 mm 758 mm 51 mm 3 mm 474 mm 30 mm 51 mm

DATI TECNICI
Alimentazione elettrica	220-240 V~,	50	Hz
Potenza massima assorbita 3200	W
Potenza microonde 900	W
Grill 1500	W
Aria calda 1500	W
Frequenza microonde 2450 MHz

Collegamento Elettrico

Prima di effettuare il collegamento elettrico, assicurarsi che:

• le caratteristiche del sistema elettrico soddisfino quanto mostrato sulla targhetta con il numero di serie applicato nella parte frontale del forno;
• il sistema elettrico abbia un effettivo collegamento a terra conforme alle norme e leggi in vigore.

Il collegamento a terra è previsto dalla legge.

Il cavo non deve in nessun momento raggiungere una temperatura di 50 C superiore alla temperatura ambiente.

Questo forno può essere collegato alla corrente tramite cavo dotato di spina adeguatamente nominalizzata che sia compatibile con le prese del sotto-circuito finale nel cablaggio fisso destinato ad alimentare il presente forno.

Se un elettrodomestico fisso non ha un cavo di alimentazione e una presa, o un altro dispositivo che ne assicuri lo scollegamento dalla rete elettrica, con una distanza di apertura dei contatti che permetta il completo scollegamento in condizioni di sovraccarico di corrente categoria III, tali dispositivi di scollegamento devono essere forniti nella fornitura di corrente elettrica in conformità con la normativa sull'installazione.

La presa o l'interruttore onnipolare deve essere facilmente raggiungibile ad elettrodomestico installato.

NOTA: Il costruttore declina ogni responsabilità qualora le norme antinfortunistiche convenzionali e le sopracitate istruzioni non vengano rispettate.

TIPO E DIAMETRO MINIMO DEI CAVI
	SASO
H05RR-F 3x1,5 mm H05RR-F 3x2,5 mm
H05VV-F 3x1,5 mm H05VV-F 3x2,5 mm
H05RN-F 3x1,5 mm H05RN-F 3x2,5 mm
H05V2V2-F 3x1,5 mm	H05V2V2-F 3x2,5 mm

IT 15 - Risoluzione Problemi Tipici della Cottura al Forno

Sia con la Cottura al Forno Tradizionale che con quella Ventilata si possono avere risultati insoddisfacenti per una serie di motivi che esulano dal cattivo funzionamento del forno. Controllare la tabella sottostante per le cause dei problemi più comuni. Dato che la dimensione, forma e materiale degli utensili da forno influiscono in maniera diretta sui risultati della cottura, la soluzione migliore potrebbe essere quella di sostituire utensili da forno vecchi che si sono scuriti o si sono deformati col tempo e l'utilizzo.

Problema di Cottura Causa
Le pietanze non si dorano in maniera uniforme - Forno non preriscaldato	- Foglio di alluminio presente sulla griglia o sul fondo del forno- Utensili da forno troppo grandi per la ricetta- Teglie a contatto l'una con l'altra o con le pareti del forno
Pietanze troppo scure sotto - Forno non preriscaldato	- Utilizzo di teglie di vetro o di metallo opaco o scurito- Posizione griglia non corretta- Teglie a contatto l'una con l'altra o con le pareti del forno
Pietanze secche o eccessivamente rimpicciolite - Temperatura forno troppo bassa	- Forno non preriscaldato- Porta forno aperta frequentemente- Sigillato stretto con foglio di alluminio- Dimensione teglia troppo piccola
Le pietanze si cuociono o si arrostiscono troppo lentamente - Temperatura forno troppo bassa	- Forno non preriscaldato- Porta forno aperta frequentemente- Sigillato stretto con foglio di alluminio- Dimensione teglia troppo piccola
Le croste dei tortini non si scuriscono sul fondo o hanno una crosta molliccia	- Tempo di cottura al forno non sufficientemente lungo- Utilizzo di teglie di acciaio brillante- Posizione griglia non corretta- Temperatura forno troppo bassa
Torte pallide, piatte e probabilmente non cotte all'interno - Temperatura forno troppo bassa	- Tempo di cottura al forno non corretto- Prova torta troppo presto- Porta forno aperta troppo di frequente- Dimensione teglia probabilmente troppo grande
Torte alte nel mezzo con crepe sopra - Temperatura di cottura al forno troppo elevata	- Tempo di cottura al forno troppo lungo- Teglie a contatto l'una con l'altra o con le pareti del forno- Posizione griglia non corretta- Dimensione teglia troppo piccola
Bordi delle croste dei tortini troppo dorati - Temperatura forno troppo elevata	- Bordi della crosta troppo fini

Prima di contattare il centro assistenza, controllare quanto segue per evitare costi di assistenza inutili.

Problema forno Fasi Risoluzione Problema
Altri Errori _F compaiono sullo schermo del display.	Rimuovere la corrente e riaccenderla dopo pochi secondi,. Se la condizione persiste, annotare il numero di codice (nella lista REGISTRO EVENTI) e contattare il centro assistenza.
Il display del forno rimane SPENTO.	Togliere corrente dall'alimentazione principale (fusibile o quadro elettrico). Riaccendere il quadro elettrico.Se la condizione persiste, chiamare un centro assistenza autorizzato.
La ventola di raffreddamento continua a funzionare anche quando il forno è spento	La ventola si spegne automaticamente quando le componenti elettriche si sono raffreddate a sufficienza.
Il forno non si riscalda	Controllare l'interruttore magnetotermico o la scatola portafusibili di casa vostra. Assicurarsi che il forno sia adeguatamente alimentato da corrente elettrica. Assicurarsi che la temperatura del forno sia stata selezionata.
Il forno non si riscalda in maniera uniforme	Fare riferimento alle tabelle per il corretto posizionamento della griglia. Ridurre sempre la temperatura della ricetta di 25 F (15 C) quando s cuoce con la modalità Cottura Ventilata.
L'orologio e il timer non funzionano correttamente	Assicurarsi che il forno sia adeguatamente alimentato da corrente elettrica. Vedere le sezioni Orologio a Pagina 10 e 13.
Eccessiva umidità Le modalità ventilate eliminano qualunque umidità	nel forno (questo è uno dei vantaggi della ventilazione).

IT 17 - Assistenza o Manutenzione

Prima di contattare il centro assistenza, si prega di controllare "Risoluzione Problemi". Vi potrebbe far risparmiare il costo della chiamata per assistenza.

Se avete ancora bisogno di aiuto, seguite le istruzioni sottostanti. Al momento della chiamata, si prega di conoscere la data di acquisto, il modello completo e il numero di serie del vostro elettrodomestico.

Queste informazioni ci aiuteranno a rispondere in maniera migliore alla vostra richiesta.

Record Dati Manutenzione

Per assistenza o parti autorizzate vedere il paragrafo "GARANZIA per Elettrodomestici".

Per la collocazione della targhetta seriale vedere Pagina 5. Ora è un buon momento per scrivere tali informazioni nello spazio apposito in basso.

Conservare la fattura per la convalida della garanzia.

Record Dati Manutenzione

Modello Numero ____

Numero di Serie ____

Data di Installazione o di Presa di Possesso ____

TABLE OF CONTENTS

PAGE

Per le funzioni che includono il funzionamente con microonde, dopo la chiusura della porta, premere nuovamente il tasto "conferma" OK. L'apparecchio riprende a funzionare.
