BEDIENUNGSANLEITUNG FQMO 4505 MT X Fulgor Milano

INSTALLATIONS- UND GEBRAUCHSANLEITUNG

INHALTSVERZEICHNIS SEITE

1 - Sicherheitsanweisungen 2

2 - Warnungen für den Mikrowellenherd 4

3 - Ursachen für Schäden 5

4 - Erste Verwendung 6

5 - Montage und Demontage des flachen Rosts 7

7 - Mikrowellenherd 45 mit Schaltern 9

8 - Präsentation des Mikrowellenherds 10

Installation und Anschluss 10 Erster Anschluss - Einstellen der Uhr 10

9 - Hauptfunktionen 11

Überblick über den Bedienbereich an der Vorderseite

Garfunktionen 11 Funktionen des Mikrowellenherdes im Uhrzeigersinn

Einfache Vorgänge für das Kochen 11 Einstellen der Temperatur 11 Restwärme 11 Kontrolle des Lichts im Mikrowellenherd 11

10 - Funktionsweise mit Mikrowellen 12

Warnungen betreffend das Geschirr 12

11 - Manuelle Funktion: Mikrowellen 13

12 - Manuelle Funktion: Mikrowellen + Grill 14

13 - Traditionelle Funktionen: Grill 15

14 - Für die installierende Person 16

Gehäuse des Mikrowellenherdes 16

15 - Technische Daten 17

16 - Elektrischer Anschluss 18

Geschätzter Kunde, Vielen Dank, dass Sie sich für uns entschieden haben. Wir gratulieren Ihnen zur Ihrer Entscheidung. Dieses neue, sorgfältig entwickelte und aus Materialien von bester Qualität gefertigte Produkt wurde strengstens geprüft, um Ihren Anforderungen für einen perfekten Kochvorgang gerecht zu werden. Daher bitten wir Sie, die einfachen Anweisungen aufmerksam durchzulesen und einzuhalten. So erzielen Sie bereits ab der ersten Verwendung herausragende Ergebnisse. Mit diesem modernen Gerät überbringen wir Ihnen unsere besten Wünsche.DE

1 - Sicherheitsanweisungen

ACHTUNG Wenn die Tür selbst oder ihre Dichtungen beschädigt sind, darf der Mikrowellenherd so lange nicht verwendet werden, bis er von dafür zuständigem Personal repariert wurde; Jegliche Wartungs- oder Reparaturarbeiten, für die das Entfernen von Schutzabdeckungen vorgesehen ist, die vor Mikrowellenenergie schützen, sind gefährlich. Davon ausgenommen sind dafür zuständige Personen. Flüssigkeiten oder andere Speisen dürfen nicht in versiegelten Behältern erwärmt werden, da die Behälter explodieren könnten; Kinder dürfen den Mikrowellenherd nur dann ohne Aufsicht verwenden, wenn sie ausreichend geschult wurden, sodass sie dazu in der Lage sind, den Herd auf sichere Weise zu verwenden und die Risiken, die eine falsche Verwendung mit sich bringt, zu verstehen; Nur für Mirkowellenherde geeignete Utensilien verwenden; ACHTUNG Werden Lebensmittel in Behältern aus Kunststoff oder Papier erhitzt, muss der Herd öfters kontrolliert werden, da ein Brandrisiko besteht; Wenn Rauch aus dem Mikrowellenherd austritt, muss der Herd ausgeschaltet oder der Stecker aus der Steckdose gezogen und die Tür geschlossen gehalten werden, um eventuell vorhandene Flammen zu löschen; Das Aufwärmen von Getränken im Mikrowellenherd kann zu einem verzögerten Aufkochen des Getränks führen, daher ist beim Umgang mit dem Behälter besondere Vorsicht geboten; Der Inhalt von Babyflaschen und Babynahrung in Gläsern muss verrührt oder geschüttelt werden und die Temperatur muss vor dem Verzehr kontrolliert werden, um Verbrennungen zu vermeiden; Eier in der Schale und hartgekochte, ganze Eier dürfen nicht im Mirkowellenherd erhitzt werden, da sie nach dem Erhitzen explodieren könnten; WICHTIGE SICHERHEITSANWEISUN-

Lesen Sie diese Anweisungen und Warnungen aufmerksam durch und bewahren Sie sie für eine zukünftige Verwendung auf DIESES PRODUKT WURDE ZUR VERWENDUNG IM PRIVATBEREICH ENTWICKELT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR EVENTUELL AUFTRETENDE PERSONEN- ODER SACHSCHÄDEN, DIE AUF EINE FALSCHE INSTALLATION ODER AUF EINE NICHT ORDNUNGSGEMÄSSE, FALSCHE ODER NICHT SINNVOLLE VERWENDUNG ZURÜCKZUFÜHREN SIND. DAS GERÄT DARF NICHT VON PERSONEN (EINSCHLIESSLICH KINDER) MIT EINGESCHRÄNKTEN PHYSISCHEN, SENSORISCHEN ODER MENTALEN FÄHIGKEITEN SOWIE VON PERSONEN, DIE NICHT ÜBER AUSREICHEND ERFAHRUNG UND KENNTNISSE VERFÜGEN, VERWENDET WERDEN, AUSSER SIE WERDEN VON EINER ANDEREN PERSON ÜBERWACHT ODER VON EINER FÜR SIE VERANTWORTLICHEN PERSON ANGELEITET. KINDER MÜSSEN BEAUFSICHTIGT WERDEN UM SICHERZUSTELLEN, DASS SIE NICHT MIT DEM GERÄT SPIELEN. ES IST VERBOTEN ALUFOLIE, KOCHTÖPFE AUS METALL ODER ÄHNLICHE GEGENSTÄNDE MIT DEM INNEREN BODEN DES MIKROWELLENHERDES IN KONTAKT ZU BRINGEN. WÄHREND DER VERWENDUNG WIRD DAS GERÄT SEHR HEISS. ACHTEN SIE DARAUF, DASS SIE NICHT MIT DEN HEIZELEMENTEN IM INNEREN DES

ACHTUNG Die detaillierte Erklärung zur Reinigung der Dichtungen der Türen, der Garkammer und der umliegenden Teile; Der Herd muss regelmäßig gereinigt werden und jegliche Lebensmittelrückstände sind zu entfernen; Wird der Herd nicht sauber gehalten, kann es zur Abnutzung der Oberflächen und in weiterer Folge zu negativen Auswirkungen auf die Lebensdauer des Geräts und zu Gefahrensituationen kommen; Für die Reinigung keine rauen, abrasiven Materialien oder Metallschwämmchen zum Putzen der Glastüren verwenden, denn dadurch kann die Oberfläche zerkratzt werden und das Glas zerspringen. Für die Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.DE

2 - Warnungen für den Mikrowellenherd

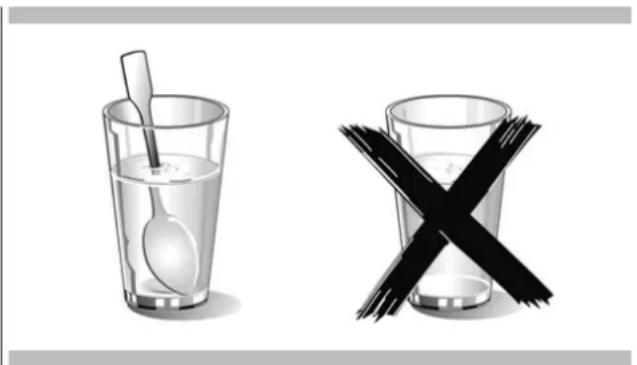

Zubereitung von Speisen Brandgefahr! Die Mikrowellenfunktion darf ausschließlich für die Zubereitung von zum Verzehr bestimmten Lebensmitteln verwendet werden. Andere Verwendungen können gefährlich sein oder Schäden verursachen. Beispielsweise können sich Hausschuhe oder Körnerkissen beim Erhitzen auch einige Stunden später entzünden. Geschirr Verletzungsgefahr! Geschirr aus Porzellan und Keramik kann kleine Löcher an den Griffen und am Deckel aufweisen. Hinter diesen Löchern können sich Hohlräume befinden. Wenn Flüssigkeit in diese Hohlräume gelangt, kann das Geschirr zerbersten. Verwenden Sie kein Geschirr, das nicht für die Mikrowellenfunktion geeignet ist. Verbrennungsgefahr! Durch heiße Lebensmittel kann sich auch das Geschirr erhitzen. Verwenden Sie stets Topflappen, um das Geschirr und andere Utensilien aus dem Garraum zu nehmen. Mikrowellenleistung und Dauer Brandgefahr! Niemals zu hohe Mikrowellenleistungen oder zu lange Garzeiten einstellen. Die Speisen können Feuer fangen und das Gerät beschädigen. Halten Sie sich an die Anweisungen in dieser Gebrauchsanleitung. Verpackungen Brandgefahr! Erhitzen Sie Lebensmittel niemals in Thermoverpackungen. Lebensmittel in Behältern aus Kunststoff, Papier und anderen entzündlichen Materialien müssen stets beaufsichtigt werden. Verbrennungsgefahr! Hermetisch dichte, luftdichte Verpackungen können explodieren. Halten Sie sich an die Angaben auf der Verpackung. Verwenden Sie stets Topflappen, um die Gerichte aus dem Mikrowellenherd zu nehmen. Getränke Verbrennungsgefahr! Während dem Wärmen von Flüssigkeiten kann es zu einer Verzögerung beim Aufkochen kommen. Anders gesagt wird der Siedepunkt erreicht, ohne dass sich die typischen Dampfblasen bilden. Auch ein leichter Stoß kann dazu führen, dass die Flüssigkeit über das Gefäß hinausschwappt oder spritzt. Beim Erwärmen von Flüssigkeiten stets einen Löffel in den Behälter geben, um eine Verzögerung des Siedepunktes zu vermeiden. Explosionsgefahr! Erhitzen Sie niemals Getränke oder andere Lebensmittel in Behältern mit Deckel. Erhitzen Sie alkoholische Getränke niemals zu stark. Babynahrung Verbrennungsgefahr! Erwärmen Sie Babynahrung niemals in Behältern mit Deckel. Entfernen Sie stets den Deckel oder den Schnuller. Nach dem Aufwärmen muss Babynahrung stets sorgfältig geschüttelt oder verrührt werden, damit sich die Wärme gleichmäßig verteilt. Die Temperatur der Babynahrung kontrollieren, bevor Sie Ihr Kind damit füttern. Speisen mit Haut oder Schale Verbrennungsgefahr! Erwärmen Sie keinesfalls Eier samt Schale in der Mikrowelle. Erwärmen Sie niemals hartgekochte Eier, da sie auch nach dem Ausschalten der Mikrowelle explodieren könnten. Dies gilt auch für Weich- und Schalentiere. Bei der Zubereitung von Spiegeleiern das Dotter zuerst einstechen. Bei Speisen mit harter Haut oder Schale wie Äpfel, Tomaten, Kartoffeln oder Wurst kann die Haut aufplatzen. Vor der Zubereitung die Schale oder Haut einstechen. Trocknen von Lebensmitteln Brandgefahr! Lebensmittel dürfen niemals mit der Mikrowellenfunktion getrocknet werden. Lebensmittel mit geringem Wassergehalt Brandgefahr! Lebensmittel mit geringem Wassergehalt wie etwa Brot niemals zu lange oder mit zu starker Leistung erhitzen.

Brandgefahr! Die Mikrowellenfunktion darf keinesfalls verwendet werden, um Öl zu erhitzen.DE

3 - Ursachen für Schäden

Austreten von Fruchtsaft Während der Zubereitung von Süßspeisen mit sehr saftigem Obst den Topf nicht übermäßig füllen. Durch den Fruchtsaft, der aus dem Topf austritt, entstehen Flecken, die sich nur schwer entfernen lassen. Technische Störung Im Mikrowellenherd dürfen keine emaillierten Töpfe verwendet werden, da sie eine technische Störung verursachen. Abkühlen bei geöffneter Gerätetür Das Abkühlen des Garraumes darf ausschließlich bei geschlossener Tür erfolgen. Dabei ist sicherzustellen, dass die Tür des Geräts nicht behindert wird. Auch bei angelehnter Tür können die angrenzenden Küchenschränke mit der Zeit beschädigt werden. Stark verschmutzte Dichtung Wenn die Dichtung stark verschmutzt ist, kann die Gerätetür während des Betriebs nicht mehr richtig geschlossen werden. Die Oberflächen der angrenzenden Küchenschränke können beschädigt werden. Die Dichtung ist stets sauber zu halten. Abstützen auf der Gerätetür Auf der geöffneten Gerätetür sollten Sie sich weder abstützen noch ausstrecken und auch kein Geschirr darauf abstellen. Verwendung der Mikrowellenfunktion ohne dass sich Speisen im Herd befinden Die Mikrowellenfunktion darf erst verwendet werden, sobald sich Speisen im Garraum befinden. Ohne Speisen kann es zu einer Überlast im Gerät selbst kommen. Die einzige erlaubte Ausnahme ist ein kurzer Test betreffend das Geschirr (siehe dazu die Warnungen bezüglich Töpfe). Feuchte Lebensmittel Bewahren Sie keine feuchten Lebensmittel über längere Zeit im Garraum auf. WICHTIG Das Schild mit den Eigenschaften des Ofens ist auch nach dem Installieren des Geräts sichtbar. Auf diesem Schild, das Sie beim Öffnen der Tür sehen, befinden sich alle Kenndaten des Geräts, die Sie bei der Bestellung von Ersatzteilen benötigen.DE

4 - Erste Verwendung

Der Boden des Herds ist mit Wasser und Seife zu reinigen und sorgfältig abzuspülen. Den Herd gut 30 Minuten bei maximaler Temperatur aufheizen; so werden alle fettigen Rückstände entfernt, die beim Kochen unangenehme Gerüche verursachen könnten. Die Grillfunktion verwenden, wenn alle Utensilien aus dem Herd genommen wurden. Bevor Sie die Utensilien zum ersten Mal verwenden, müssen Sie sie mit einer sehr warmen alkalischen Reinigungslösung und einem weichen Tuch reinigen.DE

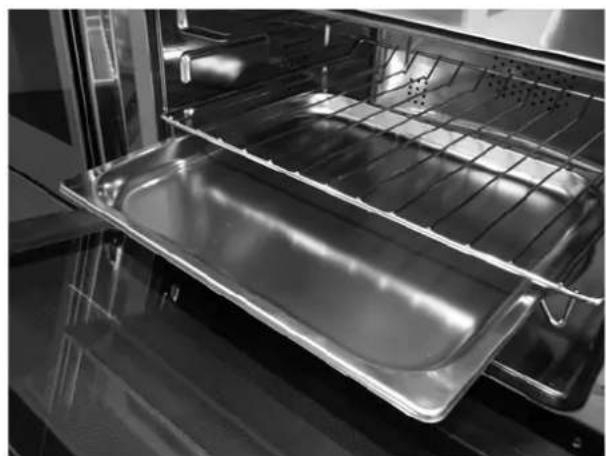

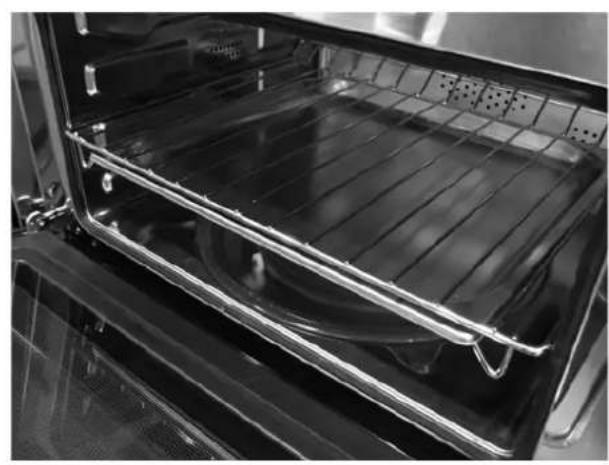

5 - Montage und Demontage des flachen Rosts

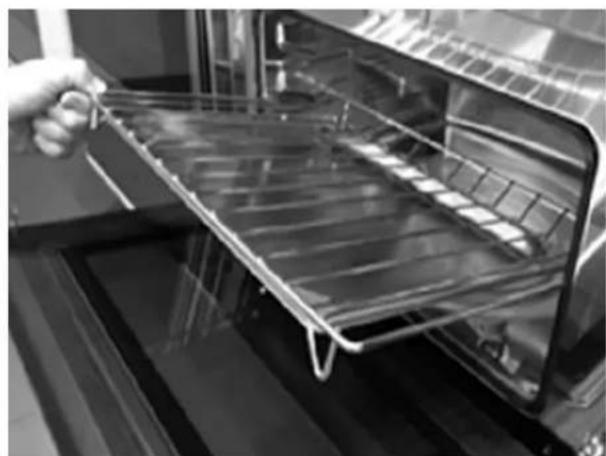

Um den flachen Rost herauszunehmen ziehen Sie den Rost bis zum Einrasten in Ihre Richtung und anschließend nach oben, bis er zur Gänze herausgenommen werden kann. Um den flachen Rost zu montieren wird er in einer Neigung von 45 ° bis zum Einrasten eingesetzt und anschließend horizontal ausgerichtet. Nun schieben Sie ihn bis zum Endanschlag in den Herd. Wenn der flache Rost mit einem Gefäß ausgestattet ist, müssen Sie ihn zum Herausnehmen leicht anheben und in Ihre Richtung ziehen. Schieben Sie den Rost wieder in den Herd, bis er in der für ihn vorgesehenen Position sitzt. WICHTIG Als Sicherheitsmaßnahme ist vor der Durchführung jeglicher Reinigungsarbeiten stets der Stecker aus der Steckdose zu ziehen oder die Stromversorgung des Geräts zu unterbrechen. Außerdem ist die Verwendung von sauren oder alkalischen Substanzen (Zitronensaft, Essig, Salz, Tomaten etc.) zu vermeiden. Verwenden Sie keine Produkte auf der Grundlage von Chlor, Säuren oder abrasiven Substanzen, insbesondere sollten Sie bei der Reinigung von lackierten Teilen darauf achten.DE

Die diesem Gerät beigelegten Dokumente wurden auf chlorfrei gebleichtem Papier oder Recyclingpapier gedruckt, um zum Umweltschutz beizutragen. Die Verpackung wurde so entwickelt, dass sie keine Umweltschäden verursacht; sie kann verwertet oder recycelt werden, da sie aus umweltfreundlichen Materialien besteht. Durch das Recyceln der Verpackung wird zur Einsparung von Rohstoffen und zur Reduktion des Ausmaßes an Industrie- und Haushaltsabfällen beigetragen. DAS VERPACKUNGSMATERIAL ist zu 100% recycelbar und mit dem Recycling-Symbol gekennzeichnet. Halten Sie sich bei der Entsorgung an die lokalen Vorschriften. Das Verpackungsmaterial (Kunststoffbeutel, Teile aus Polystyrol etc.) muss außerhalb der Reichweite von Kindern aufbewahrt werden, da es eine mögliche Gefahrenquelle darstellt. DIESES GERÄT wurde gemäß der Europäischen Richtlinie 2002/96/EG Waste Electrical and Electronic Equipment (WEEE) gekennzeichnet. Wenn der Nutzer sicherstellt, dass dieses Produkt korrekt entsorgt wird, dann trägt er dazu bei, den möglichen negativen Auswirkungen auf Umwelt und Gesundheit entgegenzuwirken. Das SYMBOL auf dem Produkt oder auf den Begleitdokumenten gibt an, dass dieses Gerät nicht wie gewöhnlicher Siedlungsmüll behandelt werden darf, sondern an einer geeigneten Sammelstelle für das Recyceln von Elektro- und Elektronikgeräten abgegeben werden muss. DIE ENTSORGUNG HAT unter Einhaltung der lokalen Vorschriften zur Entsorgung von Abfällen ZU ERFOLGEN. FÜR NÄHERE INFORMATIONEN zu Verarbeitung, Verwertung und zum Recycling dieses Produkts können Sie die zuständige örtliche Behörde, das Zentrum für die Sammlung von Siedlungsmüll oder das Geschäft, in dem Sie das Produkt gekauft haben, kontaktieren. VOR DER VERSCHROTTUNG muss das Gerät unbrauchbar gemacht werden, indem das Stromversorgungskabel durchtrennt wird.DE

7 - Mikrowellenherd 45 mit Schaltern

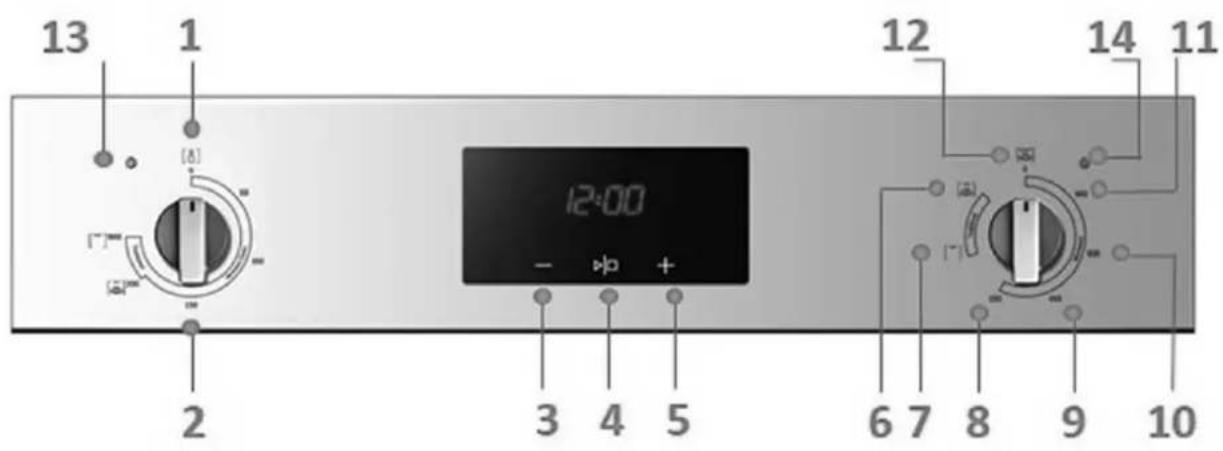

ÜBERBLICK ÜBER DIE BEFEHLE

STANDARD-GARFUNKTION: 7 EINSTELLUNGEN VON STANDARD-GARTEMPERATUREN (Thermostat): 2 OFF: 1 und 12 FUNKTIONEN MIT MIKROWELLEN: von 8 bis 11, KOMBINIERTE FUNKTIONEN (Mikrowellen und traditionelles Garen):

TIMER-FUNKTIONEN (Start und Stopp): 4 EINSTELLUNG DES TIMERS: 3 und 5 1 OFF Thermostat; 2 SET Thermostat - Mindestens 50 °C bis maximal 230 °C; 3 Funktion Zeit verkürzen; 4 Funktion Start und Stopp Zeiteinstellung; 5 Funktion Zeit verlängern; 6 Licht + Standard-Grillfunktion - Mikrowellen; 7 Licht + Standard-Grillfunktion; 8 Licht + Garfunktion mit Mikrowellen 150 W; 9 Licht + Garfunktion mit Mikrowellen 450W; 10 Licht + Garfunktion mit Mikrowellen 600W; 11 Licht + Garfunktion mit Mikrowellen 900W; 12 AUS Schalter - Alle Garfunktionen und Heizelemente sind ausgeschaltet; 13 Kontrollleuchte Thermostat 14 Kontrollleuchte FunktionenDE

8 - Präsentation des Mikrowellenherds

Geschätzter Kunde, Ihr neuer Mikrowellenherd wird über das elektronische Thermostat und einen Schalter gesteuert, mit dem jede Garfunktion gewählt werden kann. Die Steuerung ist elegant, strukturiert und dezent sowie intuitiver als je zuvor! Installation und Anschluss Geschätzter Kunde, bei diesem Herd handelt es sich um ein raffiniertes Elektrogerät, das als lange haltbares Gut klassifiziert ist. Das Gerät muss von qualifiziertem Personal installiert werden, das sowohl den Anschluss an das Stromnetz als auch die Installation im Küchenschrank ordnungsgemäß ausführt. (SIEHE MONTAGEANLEITUNG S. 16) Erster Anschluss - Einstellen der Uhr Wenn der Herd zum ersten Mal an das Stromversorgungsnetz angeschlossen wird, beginnt das Display des Timers zu blinken. Drücken Sie die mittlere Taste des Timers länger als 3 Sekunden. Mit den Tasten + und - wird die Uhrzeit eingestellt (24-Stunden-Format), mit der mittleren Taste wird sie bestätigt. Wenn die Uhrzeit geändert werden soll die Taste „-“ gedrückt halten und gleichzeitig die Taste „+“ drücken. Der Punkt in der Uhrzeit beginnt zu blinken. Nun kann mit den Tasten „+“ oder „-“ die Uhrzeit eingestellt und mit der Taste Start/Stopp bestätigt werden. WICHTIG Jeder am Timer aktivierte Befehl wird durch ein akustisches Signal bestätigt.DE

Überblick über den Bedienbereich an der Vorderseite Garfunktionen Die Steuerung verfügt über sechs spezielle Garfunktionen! Um eine Funktion zu aktivieren reicht es aus, mit dem Schalter das entsprechende Symbol auszuwählen. Funktionen des Mikrowellenherdes im Uhrzeigersinn 1 Mikrowellen 900W – Funkt.11 2 Mikrowellen 600 W – Funkt.10 3 Mikrowellen 450 W – Funkt.9 4 Mikrowellen 150 W – Funkt.8 5 GRILL - Funkt.7 - Garart zum Grillen oder Backen von Speisen. Der Rost wird mit der zuzubereitenden Speise auf die 2. oder 3. Schiene von unten eingeschoben. Den Herd vor dem Garen der Speise mindestens 2 Minuten lang vorheizen. 6 Mikrowellen kombiniert mit Grill - Funkt.7 Die Lampe in der Garkammer bleibt während des Betriebs in den verschiedenen Modi mit Mikrowellen sowie während der traditionellen Gararten stets an. Die Lampe schaltet sich automatisch ein, wenn mit dem Schalter eine Funktion gewählt oder die Tür geöffnet wird, wenn sich der Schalter in der Position OFF befindet. Während den Garvorgängen kann die Lampe nicht ausgeschaltet werden. In der nachfolgenden Tabelle finden Sie die Ergebnisse der Garproben, die in unseren Labors von einem Profikoch durchgeführt wurden. Jedenfalls handelt es sich dabei um Richtwerte und die von uns vorgeschlagenen Werte sollen Ihnen als Ausgangspunkt beim Ausprobieren Ihrer Rezepte dienen, sodass Sie stets beste Ergebnisse erzielen! Einfache Vorgänge für das Kochen Zum Auswählen einer traditionellen Garart (Funkt. 7) reichen dank der anwenderfreundlichen Steuerungslogik einfache Vorgänge: Wählen Sie die für das Gericht, das Sie zubereiten möchten, am besten geeignete Funktion aus. Einstellen der Temperatur Die Temperatur kann jederzeit geändert werden. Sobald die Garfunktion ausgewählt wurde reicht es aus das Thermostat zwischen einem Minimum von +50 °C und einem Maximum von +230 °C einzustellen, indem der Drehregler im Uhrzeigersinn gedreht wird. Die Steuerung aktiviert sich innerhalb weniger Sekunden vollkommen unabhängig und sobald die eingestellte Temperatur erreicht ist erklingt ein akustisches Signal. Die Kontrollleuchte (Abb. 13) gibt das Erreichen der gewünschten Temperatur an. Sobald die Temperatur erreicht wurde, erlischt die Kontrollleuchte. Restwärme Während des Garens von Speisen speichert der Herd Wärme. Diese Wärme wird dank einer großzügigen thermischen Isolierung und einiger baulicher Maßnahmen vom Rest der Küche isoliert. Im Lauf der Zeit wird die Wärme stufenweise abgegeben und kann in der Küche als Heizung eingesetzt werden. WICHTIG Nutzen Sie diese Tatsache um Speisen warmzuhalten oder den Garvorgang langsam zu beenden. Kontrolle des Lichts im Mikrowellenherd Die Kontrolle des Lichts im Mikrowellenherd ist bei allen Garfunktionen aktiv. Beim Öffnen der Tür geht stets die Innenbeleuchtung des Herdes an.DE

10 - Funktionsweise mit Mikrowellen

Die Mikrowellen werden im Inneren der Speisen in Wärme umgewandelt. Der Mikrowellenherd kann alleine oder in Kombination mit einer anderen Erhitzungsart verwendet werden. Dieser Abschnitt enthält Informationen zum Geschirr und Anweisungen zur Einstellung des Mirkowellenherdes. Warnungen betreffend das Geschirr Geeignetes Geschirr Folgendes Geschirr ist geeignet: hitzeresistentes Geschirr aus Glas, Glaskeramik, Porzellan, Keramik oder feuerfestem Kunststoff. Diese Materialien sind auch durchlässig für Mikrowellen. Zudem kann noch Serviergeschirr verwendet werden. So ist das Umfüllen der Speisen nicht mehr erforderlich. Geschirr mit vergoldetem oder versilbertem Dekor darf nur dann verwendet werden, wenn der Hersteller garantiert, dass das Geschirr für die Verwendung im Mikrowellenherd geeignet ist. Wir möchten Sie daran erinnern, dass bei der Funktionsweise mit Mikrowellen das Geschirr auf den Drehteller gestellt werden muss. Wird der Herd mit der Kombifunktion verwendet, dann sollte der Teller auf den niedrigen, runden Rost gestellt werden, der sich in der Mitte des Drehtellers befindet. Ungeeignetes Geschirr Geschirr aus Metall ist ungeeignet. Metall ist nicht durchlässig für Mikrowellen. Die Speisen in Metallbehältern bleiben kalt.. ACHTUNG Metallgegenstände, beispielsweise Löffel, die sich in Gläsern befinden, müssen einen Abstand von mindestens 2 cm zu den Seitenwänden und zur Innenseite der Tür haben. Die Funken könnten die Innenseite der Glastür ernsthaft beschädigen. ACHTUNG Der flache Rost muss für die Verwendung der kombinierten Mikrowellenfunktion entfernt werden. Verwenden Sie den Rost nur dann, wenn der Mikrowellenherd mit traditionellen Funktionen betrieben wird. Geschirr-Test Schalten Sie den Mikrowellenherd niemals im leeren Zustand ein. Die einzige zulässige Ausnahme ist der Geschirr-Test. Falls Sie nicht sicher sind, ob das Geschirr für die Verwendung im Mikrowellenherd geeignet ist, können Sie folgenden Test durchführen: Geben Sie den leeren Topf für 30 bis 60 Sekunden bei maximaler Leistung in den Mikrowellenherd. Kontrollieren Sie regelmäßig die Temperatur. Der Topf muss kalt oder lauwarm sein. Falls er warm ist und sich Funken bilden, ist der Topf ungeeignet.DE

11 - Manuelle Funktion: Mikrowellen

Wählen Sie die Funktion MIKROWELLEN aus und entscheiden Sie sich für eine der Funktionen des Ofens. Es gibt vier wählbare Stufen für MIKROWELLEN. Dabei beträgt das Minimum 150 W und das Maximum 900 W mit zwei Zwischenschritten von 450 W und 600 W. Die für Ihren Bedarf am besten geeignete MIKROWELLEN- Funktion wählen. Drücken Sie die Taste Start/Stopp des Timers und die Taste +, um die gewünschte Zeit zu verlängern. Nachdem die gewünschte Zeit zum Garen eingestellt wurde, wird erneut die Taste Start/Stopp gedrückt und die Funktion beginnt. Andernfalls wird die Taste Start/ Stopp gedrückt und die Funktion beginnt automatisch nach 5 Sekunden. Wenn die Türe offen ist, startet die Funktion nicht. Wenn die Tasten - oder + länger als 3 Sekunden gedrückt gehalten werden, wird die Zeiteinstellung beschleunigt; Nachdem die Einstellungen vorgenommen wurden, beginnt der Countdown des Mikrowellenherdes und die Zeit wird am Display angezeigt. Die Stromversorgung des Mikrowellenherdes wird automatisch gesteuert, sodass stets das bestmögliche Ergebnis erzielt wird. Wenn während des Garvorganges die Türe geöffnet werden muss, erscheint am Display die Anzeige „Door“. Wird die Türe wieder geschlossen, setzt der Herd seine Funktion automatisch fort. Das akustische Signal und die Anzeige END erscheinen am Display und geben an, dass die Funktion beendet wurde. Während des Countdowns kann mit der Taste + die Garzeit verlängert werden. Wenn Sie die Türe geöffnet und festgestellt haben, dass die Speise bereits fertig zubereitet ist, am Display jedoch noch eine Restzeit angezeigt wird, kann die Zeit zurückgesetzt werden, indem die Taste Start/Stopp am Display gedrückt gehalten wird. Während der Funktionen mit Mikrowellen kann die Zeit unterbrochen werden, indem die Tür des Ofens geöffnet wird. Jedes Mal, wenn die Mikrowellenfunktion aktiviert wird, beginnt der Drehteller automatisch sich zu drehen. Wird die Tür geöffnet, bleibt der Teller stehen und startet nach dem Schließen der Tür wieder. Bleibt die Tür des Mikrowellenherdes während der Mikrowellenfunktion geöffnet, startet der Herd nicht mehr und der Drehteller dreht sich nicht.DE

12 - Manuelle Funktion: Mikrowellen + Grill

Auswählen der Funktion MIKROWELLEN + GRILL Funkt.6 am Schalter; Drücken Sie die Taste Start/Stopp des Timers und die Taste +, um die gewünschte Zeit zu verlängern. Nachdem die gewünschte Mikrowellen-Funktion eingestellt wurde, wird erneut die Taste Start/Stopp gedrückt und die Funktion beginnt. Andernfalls wird die Taste Start/ Stopp gedrückt und die Funktion beginnt automatisch nach 5 Sekunden. Wenn die Tasten - oder + länger als 3 Sekunden gedrückt gehalten werden, wird die Einstellung beschleunigt. Im Steuerungsbereich links am Herd kann die Temperatur in der Garkammer eingestellt werden, indem der Drehregler im Uhrzeigersinn gedreht wird. Dabei beträgt das Minimum 50 °C und das Maximum 200 °C. Diese Kombifunktion ermöglicht das Garen mit Mikrowellen und Grill. Nachdem die Einstellungen vorgenommen wurden, beginnt der Countdown des Mikrowellenherdes und die Zeit wird am Display angezeigt. Die Stromversorgung des Mikrowellenherdes wird automatisch gesteuert, sodass stets das bestmögliche Ergebnis erzielt wird. Wenn während des Garvorganges die Türe geöffnet werden muss, erscheint am Display die Anzeige „Door“. Wird die Türe wieder geschlossen, muss erneut die Taste Start/Stopp gedrückt werden, um die Funktion bis zu ihrem Ende auszuführen. Das akustische Signal und die Anzeige END erscheinen am Display und geben an, dass die Funktion beendet wurde. WICHTIG Durch das Einstellen der Zeit wird nur die Funktionsweise der Mikrowellen gesteuert. In diesem Fall läuft der Grill weiterhin auf der eingestellten Temperatur. Die Funktion wird erste beendet, wenn das Thermostat in die Position OFF (1) oder der Schalter in die Position OFF (12) gebracht wird. Während des Countdowns kann mit der Taste + die Zeit verlängert werden. Wenn Sie die Türe geöffnet und festgestellt haben, dass die Speise bereits fertig zubereitet ist, am Display jedoch noch eine Restzeit angezeigt wird, kann die Zeit zurückgesetzt werden, indem die Taste Start/Stopp am Display gedrückt gehalten wird. Während der Funktionen mit Mikrowellen kann die Zeit unterbrochen werden, indem die Tür des Ofens geöffnet wird. Während der kombinierten Funktionen wird der Drehteller nur dann aktiviert, wenn die Mirkowellenfunktion aktiv ist. Diese Funktion wurde speziell entwickelt, um für ein einheitlicheres Garen zu sorgen. Nachdem im Garraum die gewünschte Temperatur erreicht wurde und sich die Kontrollleuchte Abb. 13 ausgeschaltet hat, wird der Drehteller seine Bewegung unterbrechen. Jedes Mal, wenn der Herd wieder damit beginnt, die Temperatur in der Garkammer aufzuheizen, beginnt der Drehteller sich wieder zu drehen, solange die Mikrowellen aktiv sind. Wenn sich während des Garvorganges der Drehteller nicht dreht, müssen Sie sich keine Sorgen machen. Der Garvorgang wird fortgeführt und der Herd ist ausreichend warm. Wird die Tür geöffnet, bleibt der Teller stehen und startet nach dem Schließen der Tür wieder. Wenn die Tür des Mikrowellenherdes während der Mikrowellenfunktion offen bleibt, startet NUR die Mikrowellenfunktion nicht, während die GRILLFUNKTION normal weiterläuft.DE

13 - Traditionelle Funktionen: Grill

Die Funktion GRILL Funkt. 7 ermöglicht ein perfektes Grillen oder Backen der Speisen. Der Rost wird mit der zuzubereitenden Speise auf die 2. oder 3. Schiene von unten eingeschoben. Um diese Funktion zu aktivieren reicht es aus den Schalter auf GRILL Funkt.7 zu stellen. Anschließend kann über das Thermostat die Temperatur in der Garkammer von einem Minimum von 50 °C bis zu einem Maximum von 230 °C eingestellt werden. Soblad die gewünschte Temperatur in der Garkammer eingestellt ist und der Herd die Temperatur erreicht hat wird dies mit einem akustischen Signal angegeben und die Kontrollleuchte (Abb. 13) schaltet sich aus. Den Herd vor dem Garen der Speise mindestens 2 Minuten lang vorheizen. ANMERKUNG: Die Kontrollleuchte (Abb. 13) gibt die Heizphasen der Heizelemente an. Wenn die Kontrollleuchte nicht mehr leuchtet, dann hat der Herd die gewünschte Temperatur erreicht. Die Kontrollleuchte wird während der Garvorgänge manchmal leuchten und manchmal nicht. So wird angegeben, dass die Temperatur in der Garkammer aufrecht erhalten wird.DE

14 - Für die installierende Person

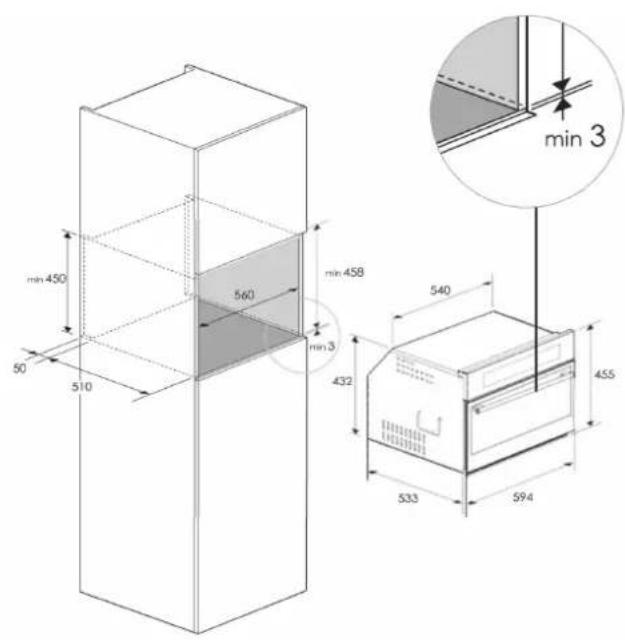

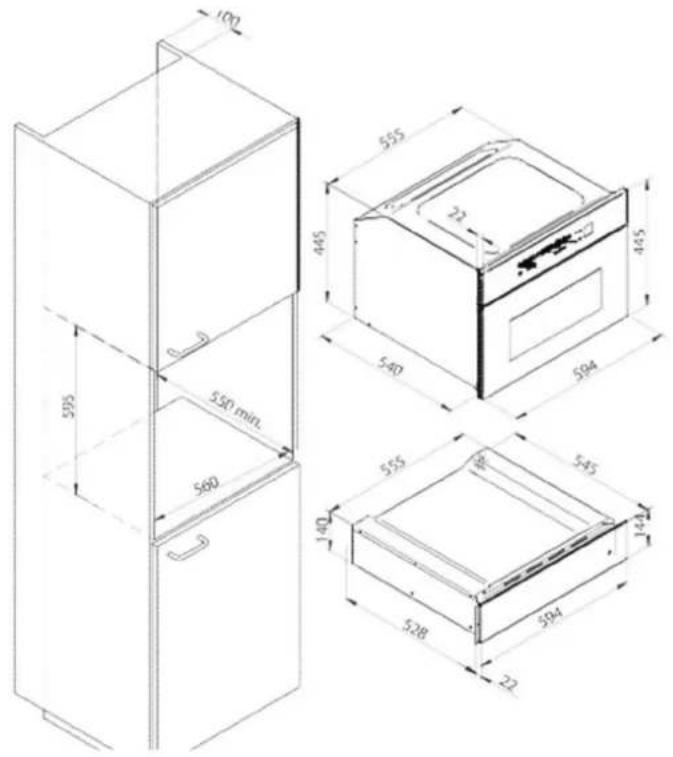

Gehäuse des Mikrowellenherdes Der Herd kann unter einem Kochfeld, in einem Hochschrank oder in Kombination mit einem Warmhalteschrank installiert werden. Die Größe der Öffnung muss den Angaben auf der Abbildung entsprechen. Das Material des Möbelstücks, in das der Herd eingebaut wird, muss hitzeresistent sein. Der Herd muss zwischen den Wänden des Möbelstücks mittig ausgerichtet und mit den mitgelieferten Schrauben und Hülsen befestigt werden.

15 - Technische Daten

Stromversorgung 220-240 V~, 50Hz Maximal aufgenommene Leistung

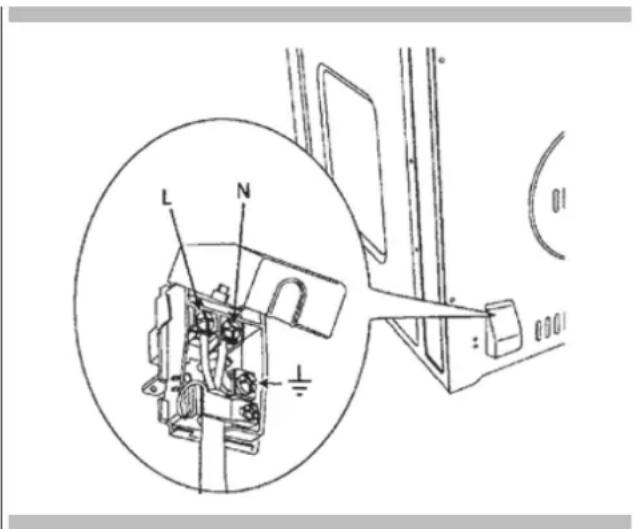

16 - Elektrischer Anschluss

Vor dem Ausführen des elektrischen Anschlusses ist sicherzustellen, dass:

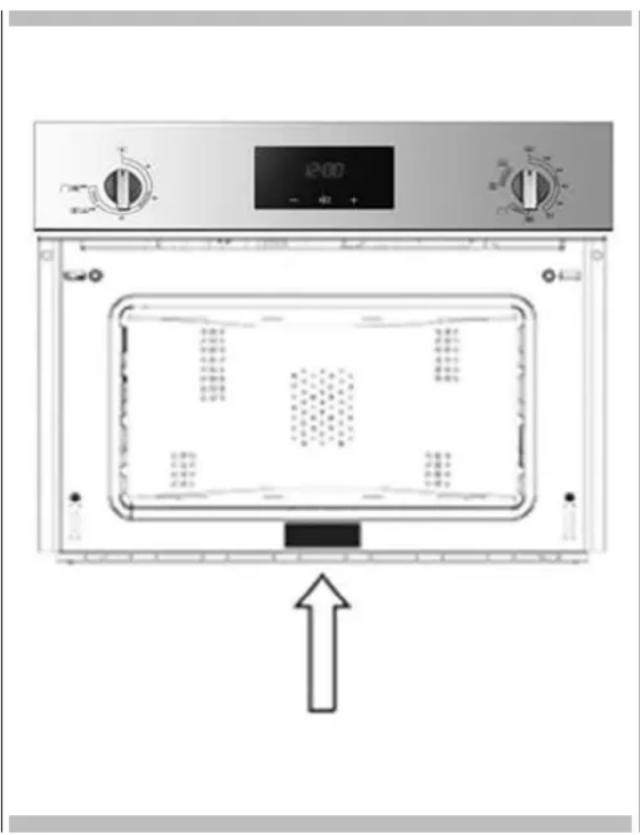

• die Eigenschaften der Anlage den Angaben auf dem Typenschild an der Vorderseite des Herdes entsprechen;

• die Anlage vorschriftsgemäß und entsprechend der gültigen Gesetze mit einer funktionierenden Erdung versehen ist. Die Erdung ist gesetzlich vorgeschrieben. Das Kabel darf an keiner Stelle eine Temperatur die über 50 °C höher als die Raumtemperatur ist, erreichen. Dieser Herd muss über ein Netzkabel mit geeignetem Stecker, der zur Steckdose der Elektroanlage passt, die dieses Gerät speist, an das Stromversorgungsnetz angeschlossen werden. Verfügt ein fixes Gerät nicht über ein Stromkabel und einen Stecker oder über ein anderes Gerät, mit dem es vom Hauptschalter getrennt werden kann, und zwar mit einem solchen Öffnungsabstand der Kontakte, dass die völlige Unterbrechung bei Überspannung der Kategorie III garantiert ist, dann muss eine solche Vorrichtung zur Unterbrechung im Hauptschalter der Stromversorgung in Übereinstimmung mit den geltenden Gesetzen vorgesehen werden. Die omnipolare Steckdose oder der omnipolare Schalter müssen vom installierten Gerät aus leicht zugänglich sein. ANMERKUNG: Der Hersteller übernimmt keine Haftung wenn die oben angeführten Angaben und die üblichen Unfallverhütungsmaßnahmen nicht eingehalten werden.
