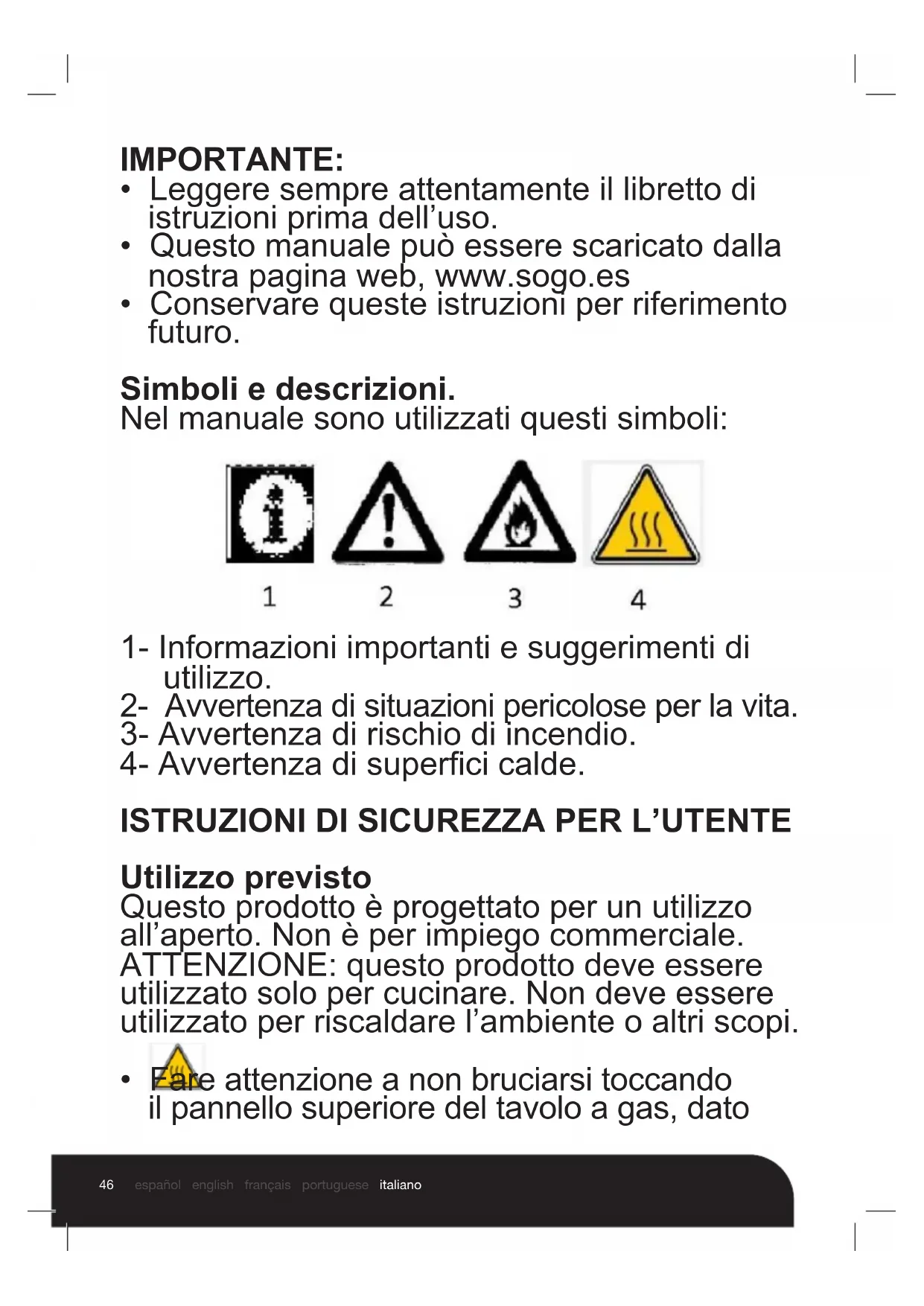

MANUALE UTENTE SS10270 Sogo

• Leggere sempre attendamente il libretto diistruzioni prima dell'uso.
• Questo manuale può essere scaricato alla nostra).[20]
• Conservare queste istruzioni per riferimento futuro.

Simboli e descrizioni.

Nel manuale sono utilizzati quosti symboli:

1

2

3

4

1- Informazioni importanti e suggerimenti di utilizzo.
2- Avverenza di situazioni pericolose per la vita.
3- Avverenza di rischio di incendio.
4- Avverenza di superfici calde.

ISTRUZIONI DI SICUREZZA PER L'UTENTE

Utilizzo previsto

Questo prodotto è progettato per un utilizzo all'aperto. Non è per impiegogo commerciale. ATTENZIONE: Questo prodotto deve essere utilizzato solo per cucinare. Non deve essere utilizzato per riscaldare l'ambiente o altri scopi.

Fare attenzione a non bruciarsi toccando il pannello superiore del ravolo a gas, dato

che diventa molto caldo vicino al bruciatore quando è in uso.

• Non applicare una pressione eccessiva sulle manopole di controllo del gas.
• Per evitare danni, non posizionare carbone sui bruciatori.
  Non permettere che i fori dei bruciatori ad occludersi.
• Mantenere pulito il piano del gas per un servizio migliorare e una durata più lunga.
• Di notte o quando si esce di casa, assicurarsi di spegnere non solo le manopole di controllo del tavolo a gas, maanche la valvola principale del gas della bombola del gas.
• Per una migliorare combustione completa, mantenere puliti i bruciatori.
• Controllare regolarmente il tubo del gas in gomma che collega il fornello a gas alla bombola del gas per verificare se presenta segni di usura o perdite, deve essere sostituito occasionale. Tenerlo lontano da fonti di calore e tenerlo pulito.
  Assicurarsi che non ci siano oggetti infiammabili vicino al ravolo del gas.
• La cucina deve essere collegata al cilindro con un tubo in gomma di GPL in conformità con le normative del paese in cui verrà utilizzata la cucina.
  Non muovere il fornello durante l'uso.
• Lasciare liberi i fori di ventilazione.
• Dopo l'utilizzo del fornello, chiudere la valvola di erogazione del regolatore di

pressione.

Non utilizzare oggetti appuntiti per pulire la parte interna e il vetro del fornello, lo danneggeresti.

• Attenzione ai pericoli d'incendio, quando si utilizza dell'olio caldo.

• Il tubo non deve essere più lungo di 1,5 m e deve essere sostituito in conformità con la 12 vigente nel paese di utilizzo e in agli caso fatto 4 anni di utilizzo.

Utilizzare sempre un regolatore di bassa pressione per collegare la cucina al cilindro. Questo regolatore deve essere normalizzato con taratura fissa a 30 mbar per butano e 37 mbar per propano (50 mbar solo per Austria e Germania)

• Per assicurare il tubo al fornello e al regolatore nei paesi in cui è consentito il fissaggio del tubo all'apparecchio, è necessario utilizzato delle fascette metalliche idonee per il gas.

sentite odore di gas, chiudere mediatamente la valvola sul regolatore dissione

nutilizzare mai le fiamme per ficare la presenza di perdite di gas. are sempre uno spray speciale.

• Non utilizzato mai l'apparecchio se il tubo di gomma non è fissato saldamente con le clip raccomandate.

donutilizzare l'apparecchio in caso

di perdite, danni o malfunzionamenti.
- Assicurarsi che gli oggetti siano posizionati ad almeno 1 m de l'apparecchio in tutte le direzioni
Non permettereagli animali di muoversi liberamente nelle vicinanze de l'apparecchio
Non lasciare mai acceso il apparecchio.
senza supervisione
Non permettere mai che i bambini si avvincinino a l'apparecchio
- In caso di malfunzionamento o odore di gas, non controllare mai il riscaldatore da soli, portarlo ai concessionari. In agli caso chiudere immediatamente il rubinetto della bombola del gas.
- Aprire tutte le porte e le finestre se c'é odore di gas e NON accendere il fuoco o NON collegare alcun dispositivo che possa causare scintille.
- Proteggere il sistema di accensione elettronica dall'acqua.
- L'accenditore elettronico non funzionera se si bagna. Fare attentiona a non versare acqua.
- Questo prodotto non deve essere utilizzato da persona (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano controllati da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Attenzione: durante l'uso, le parti accessibili possono essere molto calde. Tenere lontani i bimbi piccoli.

• E' pericoloso per i bimbi sotto gli 8 anni utilizzare il prodotto se non sono supervisionati da un adulto.

• Questo prodotto può essere utilizzato da bambini di più di 8 anni o da persone con ridotte capacità fisiche, sensoriali o mentali solo se sono state informate degli eventuali rischi e struite sull'utilizzo del prodotto stesso.

• I bambini non devono giocare con l'apparecchiatura. La pulizia e la manutenzione del prodotto non dovrebbero essere eseguite da bambini perché la supervisione di un adulto.

• Se l'ugello del fornello dovesse intasarsi a causa della fuoriuscita di cibo, contattare il centro assistenza per la pulizia.

• Se il prodotto fosse danneggiato o avesse difetti visibili, non utilizzato.

• Non effettuare modifiche o riparazioni al prodotto.

Non utilizzato il prodotto se si è molto l'effetto di alcool o droghe.

• Per eventuali riparazioni, rivolgersi sempre a un centro assistenza autorizzato. Il produttore non è responsabile per danni derivanti da riparazioni effettuate da personale non autorizzato. Ciò invaliderà la garanzia.

• Attenzione a usare alcool sul cibo. L'alcool evaporata ad alta temperatura e quando viene in contatto con superfici calde divampa, causando possibili incendi.

• on riscaldare barattoli di latta chiusi e barattoli in vetro.
• pressione che sisviluppa può causarne l'esplosion.
• on utilizzato il fornello vicino a materiali infiammabili. I lati possono essere caldi.
• Durante il funzionamento il prodotto diventa caldo. Non toccare le parti interne, la griglia o il bruciatore.
• Il prodotto e le parti accessibili con le mani divertano calde durante l'utilizzo.
• Se dovete toccare parti calde, utilizzare dei guanti resistenti al calore.

Specifiche tecniche

Specifiche Ugello G30 30mbar	Fuoco singolo	Doppio fuoco Tripio	fuoco Quadrupio	fuoco
Categoria Gas	13B/P 13B/P 13B	P 13B/P 13B/P
Bruciatore rapido	Ø 0.65 1.85 KW	1.85 KW 1.85 KW	W 1.85 KW
Bruciatore normale	Ø 0.60 1.50 KW	1.50 KW 2x1.50 KW
Bruciatore ausiliario	Ø 0.50 1 KW 1 KW

Noted de Pression (Bar)
Modello Categoria Presione
SS-10255, SS-10260SS-10265, SS-10270	I3+ 28 - 30/37mbar

Il vosto fornello è progettato per funzionare con gas G30 29mbar (GPL). Non è possibile convertire il fornello per l'utilizzo con altri tipi di gas..
- Utilizzare sull'unità un riduttore di pressione 1.5kg / 300mm SS come da standard TSE
- Solo per utilizzato esterno
- Prodotto soggetto a modifiche alla preavviso.
I disegni nel manuale sono solo esplicativi e potrebbero non rispecchiare in maniera esatta il vosto prodotto.
I valori dichiarati sulla serigrafia del prodotto o negli altri documenti stampati forniti sono valori ottenuti in lavoratorioo secondo i rispetti standard. Questi valori possono variate in funzione dell'uso e dell'ambiente di utilizzo del prodotto

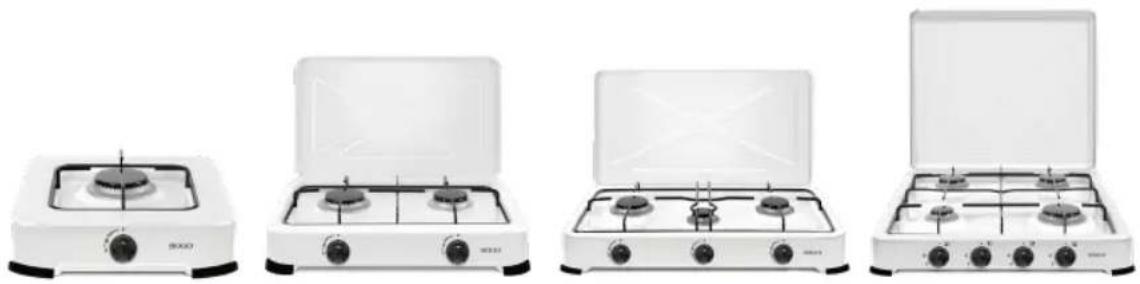

Prodotto

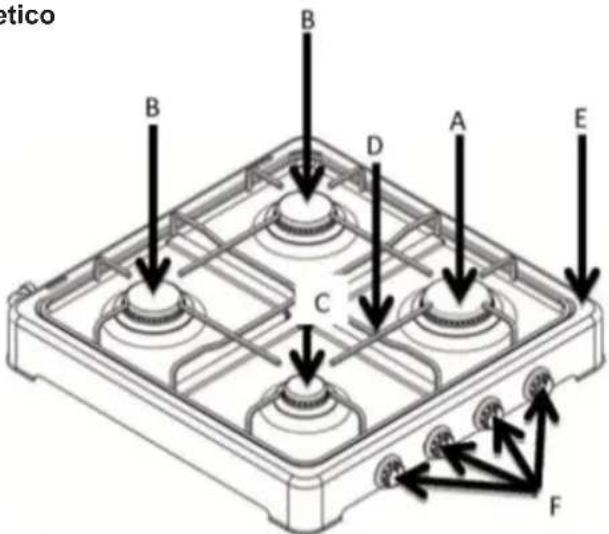

Aspetto estetico

A. Bruciatore rapido
B. Bruciatore normale
C. Bruciatore ausiliario
D. Griglia superiore
E. Corpo
F. Comandi

Installazione

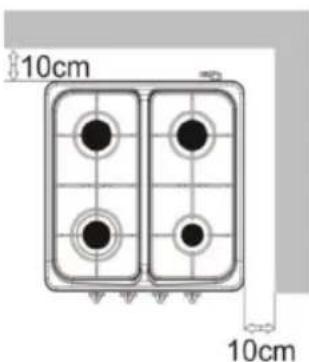

• Installare il formello rispettoando le misure in figura
• Accertarsi che le prese d'aria siano aperte
• Accertarsi che il materiale su cui appoggia il fornello sia resistente al calore. Non posizionarlo su plastica o simili
• Accertarsi che l'installazione del gas sia corretta.
• la preparazione del luogo di installazione e dell'allacciamento del gas è a cura dell'utente.
• Durante l'installazione, osservare le disposizioni definite dallo standard locale per il gas.
• Un prodotto danneggiato cui è ilogi.
• Qualiasi operazione su apparecchi a gas deve essere effettuata da personale competente.
  Il prodotto non dispone di un systema di dispersione dei gas che si possono formare dopo la combustione. Il prodotto deve essere installato e collegato secondo precise regole. Soprattutto vanno osservate le disposizioni previste per la ventilazione.

Collegamenti

Possibili danni!

Non utilizzato il coperchio, gli ugelli del gas o le manopole di controllo per trasportare o muovero il fornello.

Collegamento del gas

• Qualiasi operazione su apparecchiature a gas deve essere effettuata da personale competente ed autorizzato.
• Prima dell'installazione accertarsi che il tipo e la pressione del gas siano compatibili con le impostazioni del prodotto

Connessione gas liquido

• Accertarsi che il tubo e il regolatore di pressione che volete utilizzato per il fornello siano affidabili. Fissare il tubo del gas all'apposto attacco sul retro del fornello e fissarlo con una fascetta a vite (fig.6). Verificare che sia stretto bene.

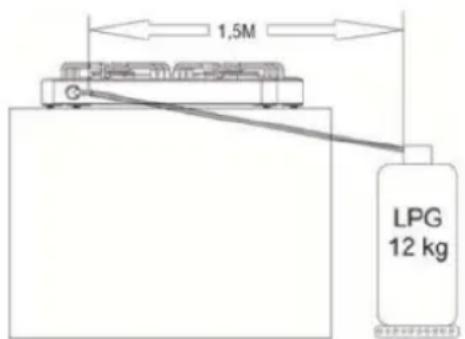

• Il tubo non deve superare 1,5m di lunghezza.
• La pressione del regolatore (certificato) deve essere 1.5kg / 300mm SS.
• Tubi vecchi, incrinati, induriti, ammorbiditi o usati per più di due anni devono essere sostituiti.

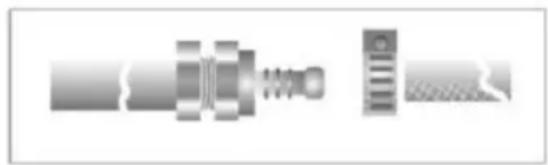

• I tubi di collegamento tra bombola e fornello devono essere conforme allo standard TS1846 e di materiale che non sia influenzato dal gas.
  Utilizzare bombole da 10kg
• Il tubo del gas non deve passare vicino a parti calde sul retro del fornello. La temperatura del tubo non deve superare i 90^ .
• Accertarsi che non vi siano predite di gas, prima di utilizzato il fornello.

Controllo di perdite

Apriere il rubinetto sul regolatore di pressione e verificare con acqua saponata se vi sono perdite di gas dove avete fatto i collegamenti.

on fare mai controli di quello tipo usingo una fiamma.

Controllo finale

1. Verificare l'installazione del fornello.
2. Controllare le funzioni.

Preparativ per l'uso

Primoutilizzato

Accertarsi che i requisiti descritti in precedenza siano rispettati.

Prima pulizia

Alcuni detergenti potrebbero danneggiare la superficie del fornello.

1. Togliere tutto l'imballo.
2. Pulire la superficie con un panno umido e quindi asciugare.

Descrizione dell'uso del prodotto

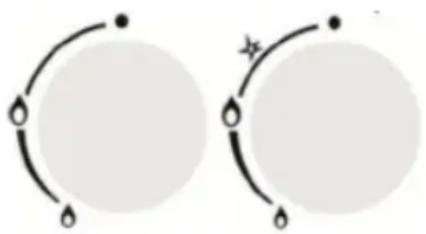

1. Premere e ruotare in senso antiorario la manopola per alzare la fiamma.
2. Utilizzare un ascendino per accendere la fiamma.
3. Selezionare l'altezza della fiamma desiderata.
4. A fine cottura, ruotare la manopola sul puntino, per spegnere la fiamma.

Il flusso di gas è stato interrotto
Fiamma alta Fiamma basa

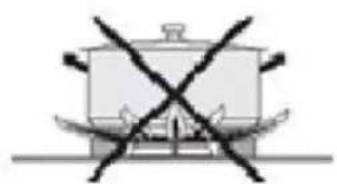

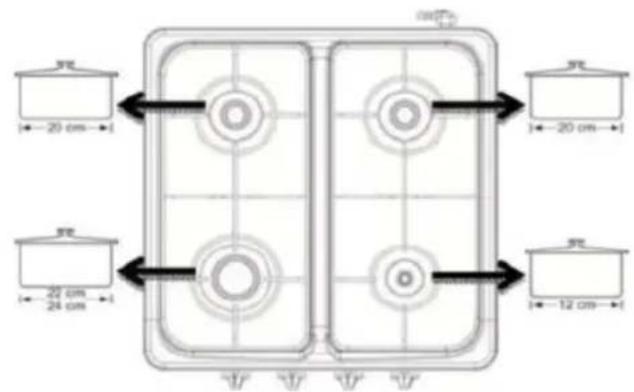

Le dimensioni della pentola e del bruciatore devono coincidere. Regolare la fiamma in modo che non fuoriesca alla base della pentola.

Posizione la pentola al centro della griglia di appoggio.

Pulizia e manutenzione

Informazioni generali

• Se il prodotto viene pulito regolarmente, funzionera per lungo tempo senza problemi.
  Le superfici calde possono causare ustioni! Attendere che il prodotto si raffreddi prima di pulirlo.
  Il fornello deve essere pulito a fondo后再 ogni utilizzato. In quello mode i depositi di cibo possono essere rimossi facilemente e non provocheranno incrostazioni al prossimo utilizzato del fornello.
• Per la pulizia, non è richiesto alcun detersivo particolare. Utilizzare sapone liquido con acqua tiepida e una spugna morbida. Quindi asciugare.
• Accertarsi che non rimangano liquidi dopo la pulizia. Rimuovere immediatamente qualsiasi fuoriuscita di cibo durante la cottura.
• Per la pulizia delle parti in acciaio inox, non utilizzato prodotti contenti acidi o cloro. Pulire passando in una sola direzione un panno morbido insaponato.

• i Alcuni detergenti possono danneggiare la superficie. Non utilizzato detergenti aggressivi, polveri, creme o oggetti appuntiti.
  Per la pulizia, nonutilizzato pulitori avapore.

Pulizia del pannello

• Pulire il pannello di controllo e le manopole con un panno inumidito e ascigare.
• dannello più danneggiarsi! Non togliere le manopole per pulirlo.

Smaltimento del prodotto

L'imballo più essere pericoloso per i bambini. Tenere l'imballo lontano alla loro portata. L'imballo è prodotto con materiale riciclabile. Smaltirlo in maniera opportuna e non nella comune immondizia.

Procedura di trasporto futuro

• Tenere il cartone originale, per trasportare il prodotto.Seguire le istruzioni scritte sul cartone stesso. Se la scatola originale non fosse più disponibile,utilizzare della plastica mille bolle o del cartone spesso.
• Fissare bene i bruciatori e la griglia.
  Non inseire alto. Il prodotto non andrebbe capovolto.

La presenza del symbolo del bidone barrato indica che:

Questo appearecchio non è da considerarsi quale rifiuto urbano: il suo smaltimento. Deve pertanto essere effettuato mediante ragcolla separata.

Lo smaltimento effettuato in maniera non separata cui costituire un potenziale danno per l'ambiente e per la salute. Tale prodotto cui assere restituito al distributore all'atto dell'acquisto di un nuovo apparecchio.

L'uso improprio dell'apparecchiatura o di parti diessa cui costituire un potenziale pericolo per l'ambiente e per la salute. Lo smaltimento improprio dell'apparecchio costituisce condotta fraudolenta ed è soggetto a sanzioni da parte dell'Autorità di Pubblica Sicurezza.

PERIODO DI GARANZIA:

SOGO fornisce 2 anni di garanzia nella data di acquisito contro qualsiasti difetto dovuto a materiale difettioso o lavorazione del prodotto. Se il prodotto presenta un difetto o diventa difettoso durante lo periodo, SOGO lo riparere è miglioramente (modifica in alcuni casi) in uno dei propri centri di assistenza post-vendita autorizzati.

La garanzia non copre se il prodotto è stato utilizzato in modo errato o è stato utilizzato per un uso diverso da quello previsto. La mancata osservanza delle linee guida del manuale SOGO per garantire la sicurezza del prodotto e dell'utente comportera l'estinzione della garanzia. Inoltre, la garanzia non sare valida se l'assistenza o la riparazione del prodotto è stata eseguita da qualsiasti centro di assistenza diverso da SOGO, dai propri centri di assistenza o dai centri ufficialmente autorizzati.

Per ottenere le informazioni complete sui problemi post-vendita e l'elenco completo delle informazioni sui nostri centri di assistenza autorizzati, visitare il site Web del servizio clienti SOGO riportato alla fine di questo manuale. Li cui sono又能 trovare i dettagli di contatto del nostro centro servizi principale.

Benvenuti nella famiglia SOGO e speriamo che l'uso e la manutenzione corretti del prodotto vi diano una lunga durata.

1

1

一

一

DICHIARAZIONE DI CONFORMITA

Questo dispositivo è conforme alla Direttiva sulla regolazione degli appearecchi a gas (GAR) (UE) 2016/426/AB EN 484: 2019 / TS EN 484: 2019 relativaagli apparecchi che bruciano combustibili gassosi e alla Direttiva 2015/863/UE sulle restrizioni all'uso di determinate sostanze pericolose.

DECLARATION DE CONFORMITE

Questo symbolo indica che nel caso in cui si desidera smaltire il prodotto una volta la sua vita lavorativa è finite si dovrebbe prendere ad un agente autorizzato di rifiuti per la raccolta selektiva di appearecchi elettriche ed elettroniche (WEEE).

Importato da:

Sanysan Appliances S.L., NIF: B98753056, C/ Barcas 2, 2

Prodotto fatto a Turchia - Disegnato da SOGO in base alla Norme di Qualità Europea Servizio al cliente: www.sogosat.com /

[e-mail] / 0034 902 222 161
