MANUALE UTENTE Evolution 70 ASTRALPOOL

I prodotti su elencati sono conformi alle seguenti : Direttiva

2014/30/UE (Compatibilita elettromagnetica), Directiva 2014/35/UE

(Bassa Tensione) e alla Norma Europea: EN 17125:2018, EN 60335

1:2012+AC+A11-EN60335-2-60：2005+A1+A11+A12+A2

PT - DECLARACHO DE CONFORMIDADE

Os produits acima mentionado está conforma a : Directa

2014/30/UE (Compatiblee Electromagnetica), Direcva 2014/35/UE

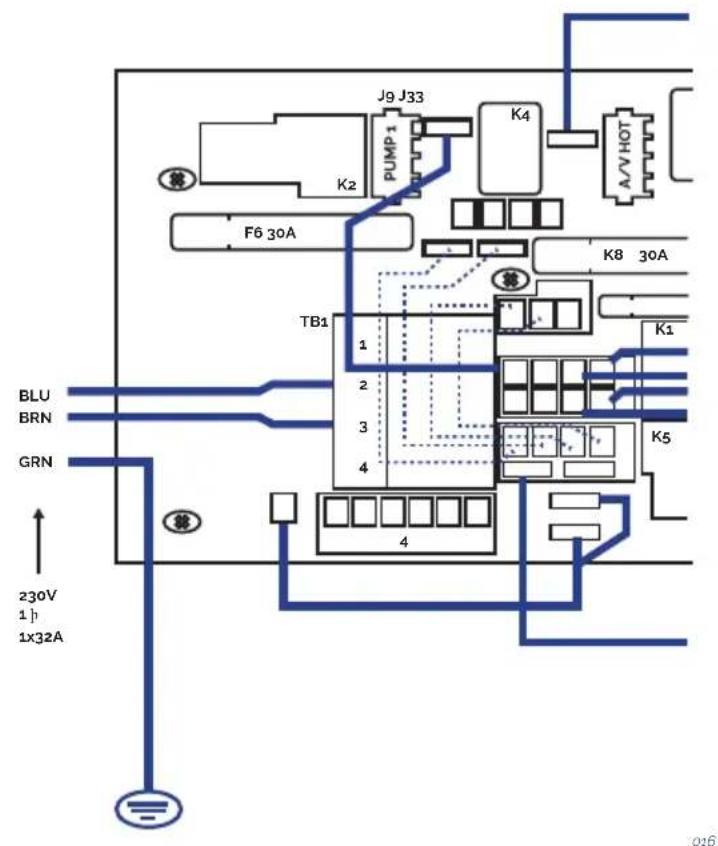

LINEA MONOFÁSICA

016

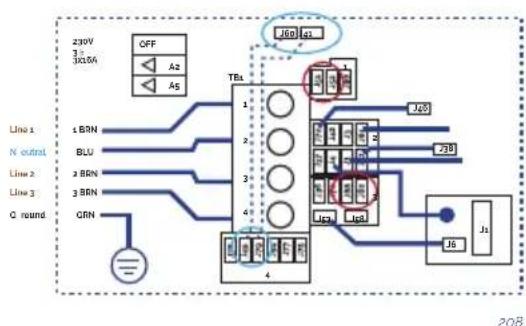

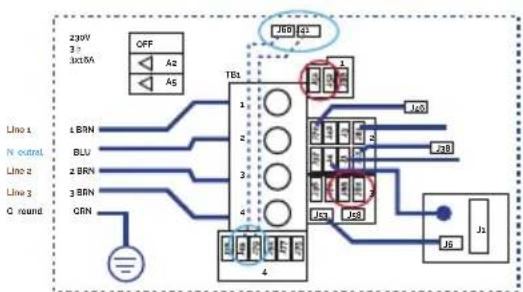

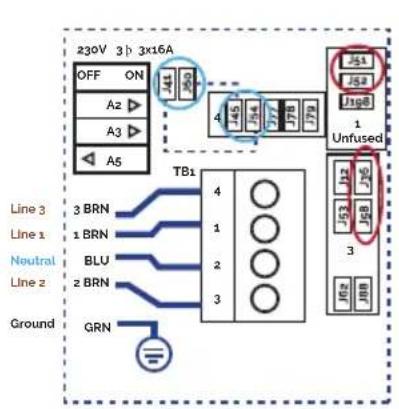

LINEA TRIFÁSICA 400V

Linea trifasica 380V III BP21G1WL

Retirar puentes:

J51-J88 y J52-J62

Cambiar这些东西 puentes

J60-J36->J60-J45

J41-J12->J41-J79

208

IT - DICHIARAZIONE DI CONFOMITA

I prodotti su elencati sono conformi alle seguenti : Direttiva

2014/30/UE (Compatibilita elettromagnetica), Directiva 2014/35/UE

(Bassa Tensione) e alla Norma Europea: EN 17125:2018, EN 60335

1:2012+AC+A11- EN 60335-2-60:2005+A1+A11+A12+A2

PT - DECLARACHO DE CONFORMIDADE

Os produits acima mentionado está conforma a : Directa

2014/30/UE (Compatiblee Electromagnetica), Direcva 2014/35/UE

I prodotti su elencati sono conformi alle seguenti : Direttiva

2014/30/UE (Compatible elettromagnetica), Directiva 2014/35/UE

(Bassa Tensione) e alla Norma Europea: EN 17125:2018, EN 60335

1:2012+AC+A11- EN 60335-2-60 : 2005+A1+A11+A12+A2

PT - DECLARACHO DE CONFORMIDADE

Os produits acima mentionado está conforme a : Direciva

2014/30/UE (Compatibilidade Electromagnética), Direcva 2014/35/UE

IT - DICIHIARAZIONE DI CONFOMITA

I prodotti su elencati sono conformi alle seguenti : Direttiva

2014/30/UE (Compatible eletromagnetica), Directiva 2014/35/UE

(Bassa Tensione) e alla Norma Europea: EN 17125:2018, EN 60335

1:2012+AC+A11- EN 60335-2-60 : 2005+A1+A11+A12+A2

PT - DECLARACHO DE CONFORMIDADE

Os produits acima mentionado está conforme a : Direciva

2014/30/UE (Compatibilidade Electromagnética), Direcva 2014/35/UE

Il manuale di istruzioni in Vs. possesso contiene informazioni fondamentali relative ai mezzi di sicurezza da adottare al momento dell'installazione e della messa in funzione. Percio è obbligatorio che sia l'infallatore che l'utente leggano le istruzioni prima di passare al montaggio e alla messa in funzione.

QUESTO LIBRETTO DI ISTRUZIONI CONTIENE INFORMAZIONI ESSENZIALI SULLE MISURE DI SICUREZZA CHE DEVONO ESSERE ADOTTATE PRIMA DELL'INSTALLAZIONE E MESSA IN FUNZIONE. PER QUESTO MOTIVO, è INDISPENSABILE LEGGERE LE ISTRUZIONI PRIMA DELL'ASSEMBLAGGIO E MESSA IN FUNZIONE

INDICE

1. INTRODUZIONE 227
   2.AVVERTENZE GENERALI 227

3.1.Avverenze 229
3.2. Collocazione ed ubicazione della spa 229
3.4.Riempimento della spa 235
3.5.Collegamento elettrico 236

4.AVVIARE 243

4.1. Avvio del systema 243
4.2. Trattamento delle acque 244

1. ISTRUZIONI PER L'USO 246

5.1. Avvertenze nell'uso dello spa 246
5.2. Sistemi 248
5.3. Funzionamento dei jet 257

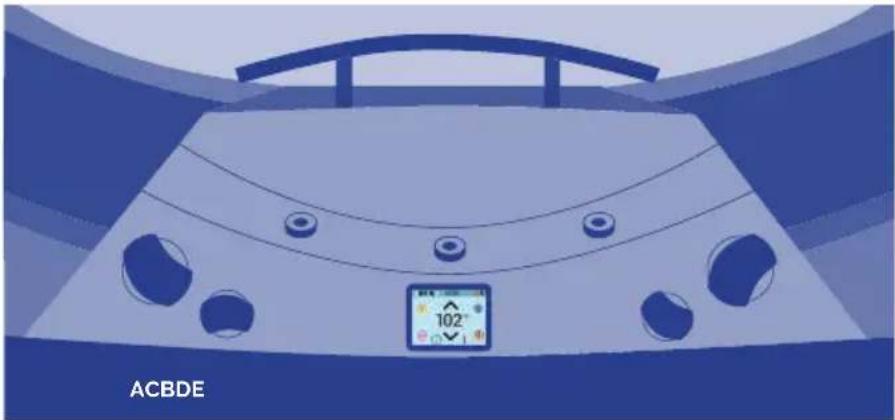

5.4. Controlli dello swimspa 258
5.6. Ricambio dell'acqua quello spa 258
5.7. Extra 259

6.MANUTENZIONE 264

6.1.Avertenze 264
6.2.Manutenzione dell'acqua 264
6.3.Manutenzione dei filtri 268
6.4.Pulizia del prefiltro della pompa 270
6.5.Manutenzione dell'acrilico 270
6.6.Manutenzione del saretto 271
6.7. Manutenzione in periodi di non utilizzo o di assenza 271

7.MESSAGE DI ERRORE 273
8.PROBLEMIE SOLUZIONI 276
9. RICICLAGGIO E PROTEZIONE DELL'AMBIENTE 276
10. DICHIARAZIONE DI CONFORMITA 277

1. INTRODUZIONE

Questo manuale contiene tutte le informazioni necessarie per poter sfruttare al meglio la Vs. SPA. Vi suggeriamo di dedicare un po' di tempo ai punti che vi elenchiamo di seguito.

Se avete quale domanda o dubbio sul funzionamento o manutenzione di questo prodotto, siete pregati di contattare l'installatore o distributore della vostra zona. Essi sono professionisti specializzati, le loro conoscenze vi aiuteranno a sfruttare al meglio quello prodotto.

IMPORTANTE: Il produttore, si riserva il diritto diambiare parte dei disegni o delle specifichezza alcun preavviso e sera incorrere in nessun obbligo.

2.AVVERTENZE GENERALI

Si devono rispetto le normative vigenti per la prevenzione degli incidenti.

• Qualsiasi modifica che si intende effettuare sull'apparecchiatura richiede la previa autorizzazione del produttore. I ricambi origini e gli accessori autorizzati dal produttore servono a garantire una magiore sicurezza. Il produttore dell'apparecchiatura è sollevato da qualsiasi responsabilità per danni causati da ricambi o accessori non autorizzati.
• Il fabbricante non si assume responsabilità per il montaggio di accessori non autorizzati o per danni provocati dall'intervento di personale non qualificato. Rivolgersi al distributore autorizzato o al servizio di assistenza tecnica in caso di dubbi o per qualsiasi problema technique.
• Questo impianto presente il rischio di fuoriuscita d'acqua, deve essere estallato in una zona preparata per la canalizzazione ed il drenaggio dell'acqua checouldo fuoriuscire (sia dal basso che intorno) in seguito all'uso dello Spa o causa di possibili perdite in qualsiasi punto del circuitto. (Vedi la Garanzia.)
• L'utente si deve assicurare che i lavori di montaggio e manutenzione vengano eseguiti da personale adulto e qualificato, e che previamente tale personale legga attentamente le istruzioni di installmente e servizio.
• In caso di funzionamento difettoso o guasto, mettersi in contatto il servizio di assistenza tecnica del fabbricante o del rappresentante del fabbricante più vicino.
• L'installazione dello Spa dovrà essere eseguita rispetto le norme in vigore nel paese in cui viene realizizzata. In particolare quale relative alla sicurezza elettrica.
• L'impiano deve essere istallato in uno spazio opportunistamente preparato e di facile accesso per tutti i componenti dello Spa. La garanzia in nessun caso coprirà iosti per i lavori di muratura necessari per l'ubicazione o la sostituzione del prodotto. (Vedi la Garanzia.)
• La superficie di appoggio deve essere in grado di sostortare il carico previsto.
• Durante il funzionamento alcune parti dell'impiano subiscono voltaggi elettrici pericolosi. Il lavoro su ogni elemento o i componenti a loro connessi potra effettuarsi solo dopo averi scollegati alla rete elettrica e dopo aver scollegato i dispositivi di messa in funzione.

• La sicurezza nel funzionamento della macchina viene garantita solo con l'adempimento e rispetto di quanto viene riportato nelle istruzioni di installmente e manutenzione.

• Il presente dispositivo può essere utilizzato da bambini a partire dagli 8 anni, nonché da persone con ridotte capacità psicofisiche e sensoriali, inesperte o privile di conoscenze, perché un'altra persona le sorvegli o abbia fornito loro le istruzioni necessarie per utilizzato il dispositivo in maniera sicura, illustrrandoneanche i possibili pericoli.
  Il presente dispositivo non è un giocattolo.

• I bambini non possono eseguire interventi di pulizia o manutenzione alla la supervisione di un adulto.
• I valori massimi che vengono riportati nel quadro elettrico non devono mai essere superati.
• É necessario evitare di entrare in contatto con la tensione elettrica.
• Alimentare il disposativo mediante un interrottore differenziale (RCD) con una corrente nominale di al massimo 30mA .
• Se si utilizes una copertura che non incorpore elementi e / o di sicurezza per impedire l'accesso non controllato alla spa di anticoraggio, si raccomanda che agli elemento alternatively (involucro ad esempio il controllo di accesso o recinzione perimetrale...) è installato per impedire l'accesso o uso improprio della spa.

ATTENZIONE

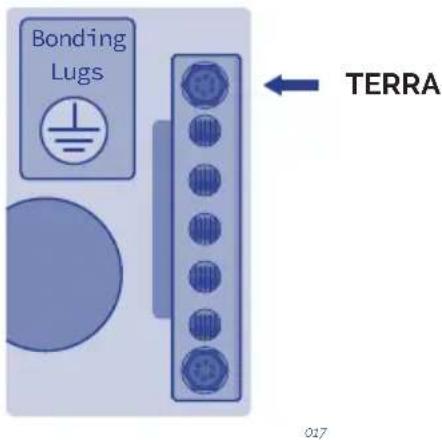

È indispensableile una corretta messa a terra. Il circuito di messa a terra dell'edificio deve essere in agli momento in perfette condizioni upone garantire la sicurezza dell'utente dello Spa. In caso di dubbi al riguardo, far controllare il circuito di messa a terra da personale debitamente qualificato. Il produttore non assume alcuna responsabilità per eventuali danni o guasti provocati da una manutenzione inadequata del circuito di messa a terra.

È indispensable che il proprietario dello Spa provi e ristabilisce l'interruttore differenziale con cadenza periodica onde verificarne il corretto funzionamento.

Si consiglia di effettuare esta operazione almeno una volta al mese.

3. INSTALLAZIONE E MONTAGGIO

3.1. Avvertenze

• Durante il collegamento dei cavi elettrici all'apparecchiatura, fate attenzione alla disposizione all'interno della scatola dei collegamenti, verificare che non rimangano pezioni di cavo all'interno dopo la chiusura e che la messa a terra sia correttamente collegata.
• Bisogna prestare particolare attenzione a che non entri in alcun modo acqua nelle pompe e nelle parti elettriche sotto tensione.

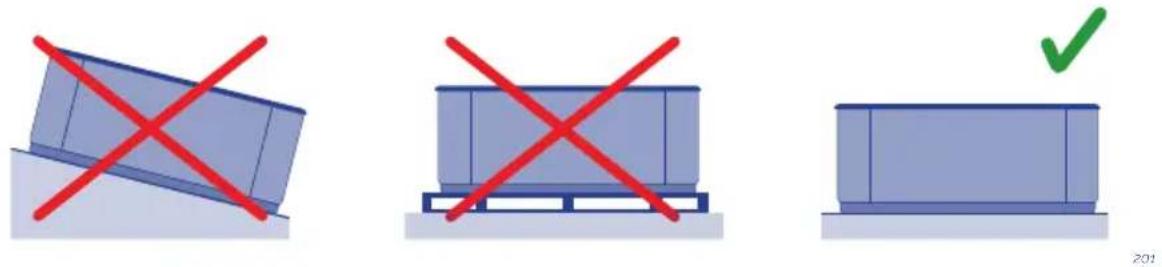

3.2. Collocazione ed ubicazione della spa

Prima di procedere all'installazione ed al montaggio della SPA, ci si deve assicurare di aver ricevuto l'apparecchiatura in perfette condizioni d'imballaggio. Nel caso in cui l'imballaggio fosse danneggiato, avvisare immediatamente il proprio rivenditore.

Posizione are la SPA in posizione orizzontale, appoggiando tutte la base inferiore del mobile su una superficie liscia e piana, in grado di sostarare il suo peso quando è in uso (piena di acqua, più il peso dei bagnanti).

La SPA non può essere montata su una superficie curva o sopra dei blocchi.

Il lato dove si posizionano i motori delve essere sempre completamente accessibile. Allo scopo di effettuare le operazioni di manutenzione, l'ubicazione dello Spa deve permettere di muoverlo per poter accedere comodamente a tutti i loro lati

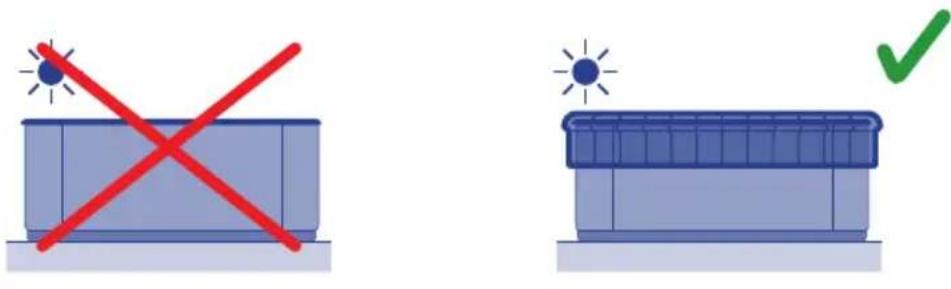

INSTALLAZIONE ALL'ESTERNO

Nel caso in cui si scelga una zona all'aperto per l'ubicazione della SPA.

Non lasciare la SPA esposta al sole perché acqua e perché una copertura di protezione. Ricordatevi che una esposizione prolongata al sole può danneggiare il materiale acrilico della SPA e i loro accessori. L'acrilico assorbe rapidamente il calore dei raggi del sole e può raggiungere temperature molto elevate che lo potrebbero danneggiare. La temperatura massima di assorbimento è di 60^ C.

Positiano preferibilmente lontano da zone con alberi, dato che le foglie che cadono dagli alberi possono ostruire ilhetto.

Nel caso in cui si posizioni la SPA in zone con vetrate, evitare che i raggi del sole colpiscano la SPAattraverso i vetri perché ciò potrebbe aumento eccessivamente la temperatura sull'acrilico.

Evitare qualsiasi ubicazione che possa comportare un'entrata di acqua nel compartimento dell'apparecchiatura elettrica, e proteggere il mobile dal contatto diretto con zone molto umide.

INSTALLAZIONE ALL'INTERNO

Uno scarico dell'acqua deve essere fornito vicino alla spa in modo che non si accumuli acqua intorno alla spa. Le pozze d'acqua possono creare aree di accesso pericolose per i bagnanti.

Si noti che la funzione della vasca idromassaggio augmente l'umidità nella stanza. La ventilazione dovrebbe quando essere fornita in modo tale che la stanza e i loro elementi non siano influenzati dall'umidità.

L'uso di una copertura riduce la perdita di calorie e l'umidità nella stanza.

ATTENZIONE

Non bisogna lasciare la SPA vuota e alla copertura a temperature ambiente superiori ai 50^ C o inferiori a 4^ C.

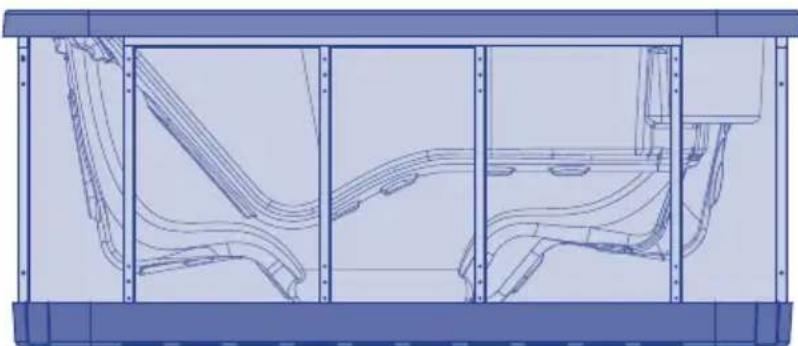

SPA PORTATILI LIVELLABILI

Alcune spa sono provviste di struttura metallica livellabli per facilitarne l'installazione. Tale struttura presente vari puniti di appoggio. Prima di riempire la vasca è necessario regolare i puniti di livellamento di modo che siano tutti in contatto con il pavimento.

SWIMSPA

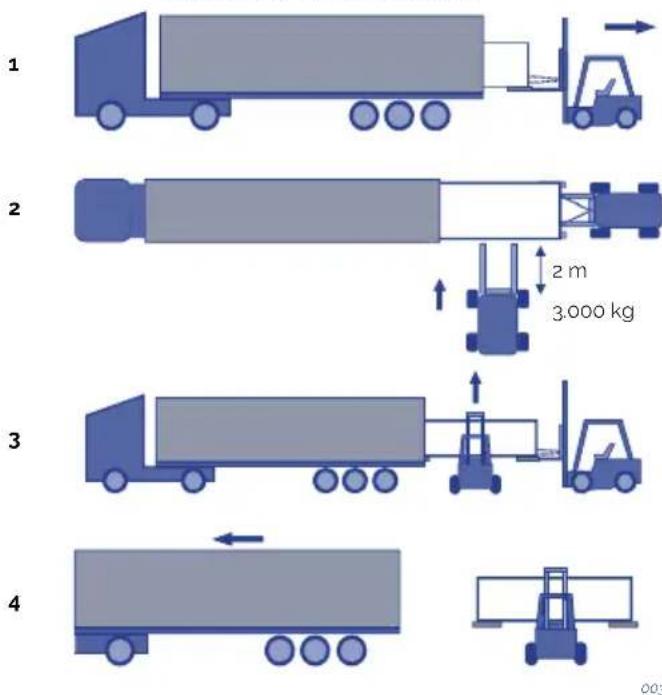

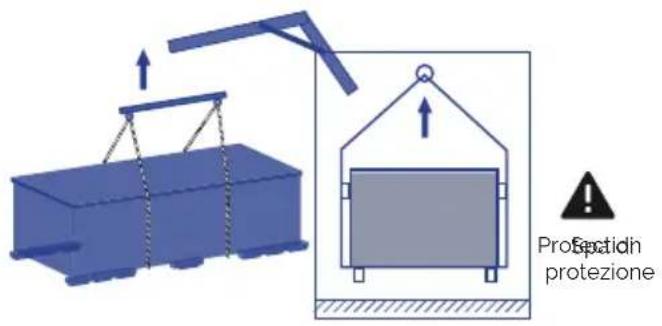

TRASPORTO

A1. SWIMSPA - SCARICO DEL CONTENITORE

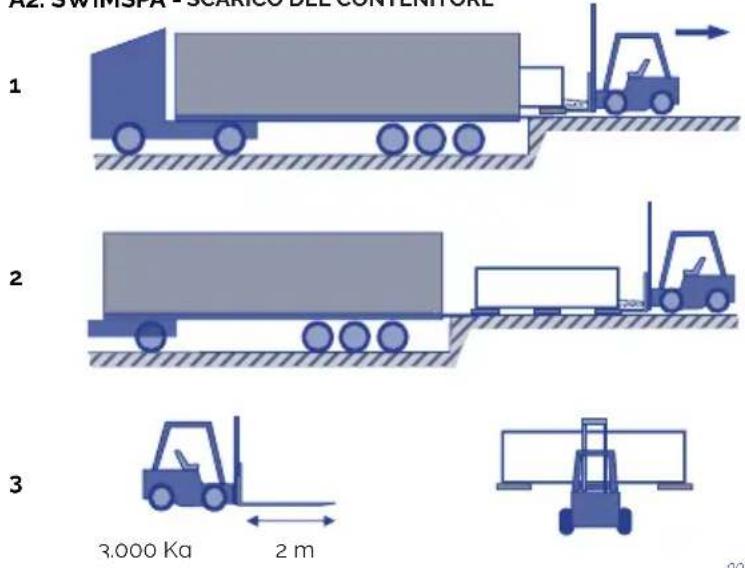

A2. SWIMSPA - SCARICO DEL CONTENITORE

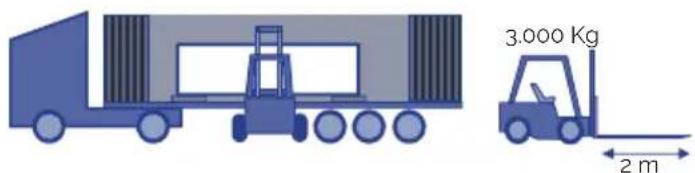

A3. SWIMSPA -SCARICA IL CAMION

005

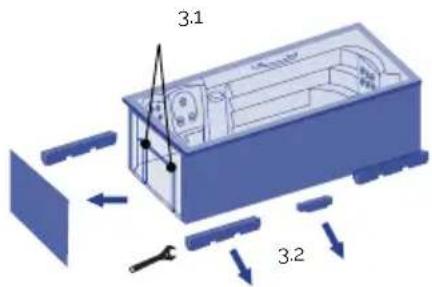

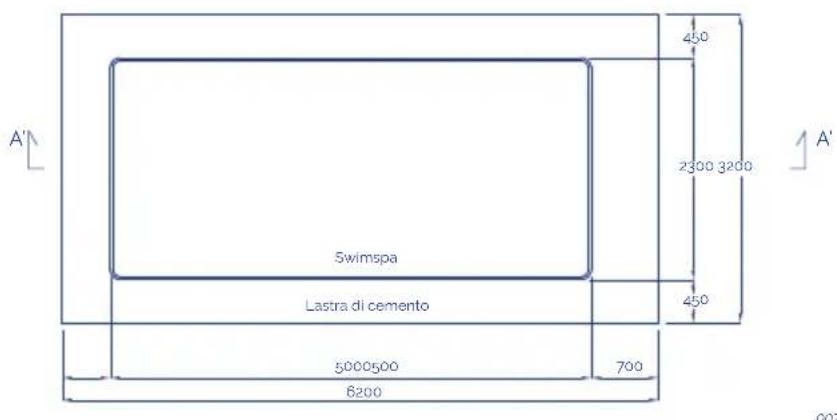

INSTALLAZIONE

B. SWIMSPA - INSTALLAZIONE
Dimension#Weight: Vedi documento tecnico
1

2

3

4

5

Note:

Questo è un disegno/esempio rappresentativo. Ai fini della realizzazione ed esecuzione del medesimo si raccomanda di rivolgersi a un architetto/ingecnere in modo tale da assicurarsi che il terreno sia in grado di sostenere la soletta in cemento delle fondamenta, il peso della vasca Swim Spa piena d'acqua e quello delle persone che la utilizzato, nonché il carico dei mobili e degli altri articoli eventualmente presenti nella zona di sostegno. Tale responsabilità in merito all'installazione implicàanche l'adempimento delle normative locali in materia di fondamenta e/o fabbricati.

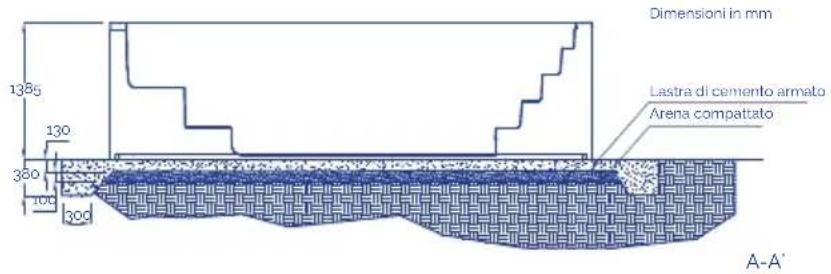

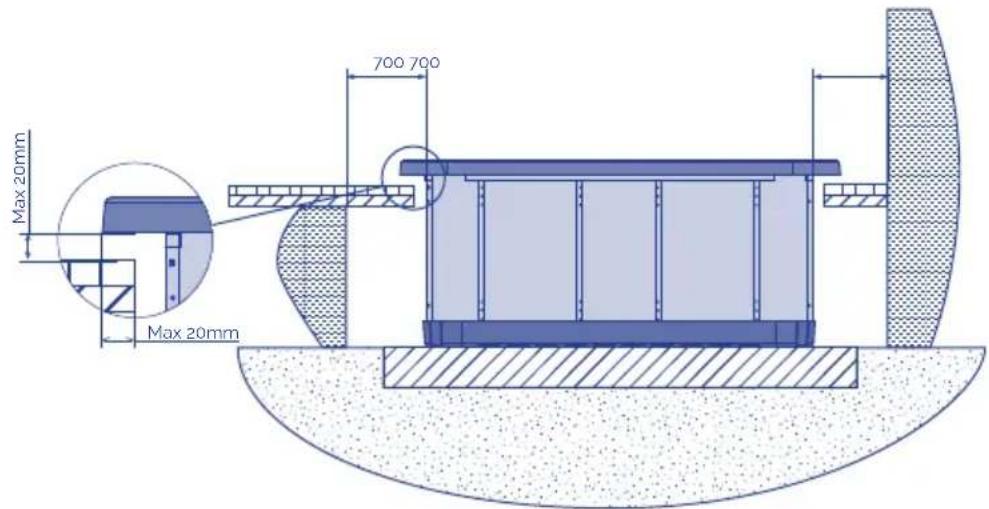

INSTALLARE UN SPA SEPOLTO

Si deve tenere in conto che per evitare contrazioni ed eventuali danni all'involucro non si deve mai fissare la struttura dello spa al suolo, pensi semplicamente collocarlo con il suo proprio peso e oppattutto non sostenerlo dal perimetro superiore dello stesso.

Una volta insediato lo spa in maniera corretta, terminare l'opera con piastrelle o simili tenendo in conte che il contorno dell'involucro dello spa non delve mai stare aicontatto diretto con l'opera in muratura (si deve lasciare un minimo di 2 centimetri in tutto il contorno).

È necessario tenere in conto che si dovrà lasciare uno spazio sufficientemente grande nella zona di accesso alle pompè ed al quadro elettrico per poter effettuire le operazioni di manutenzione. Questo spazio dovrà essere di un minimo di 0,7 metri.

Per attaccare la linguetta dello spa all'opera in muratura, utilizzato un silicone elastico speciale per installazioni acquatiche.

ATTENZIONE

Lascia una botola accesso al centro benessere per la manutenzione.

Non coprire mai con calcestruzzo LAsCIARE UNO SPAZIO LIBERO 70 CENTIMETRI INTORNO ALLA SPA

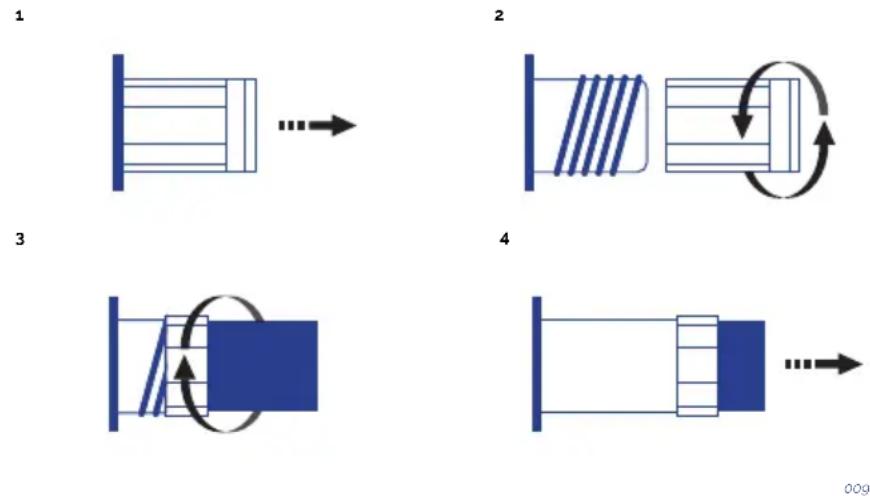

3.3. Scarico della spa

La Spa possie de un systema di svuotamento manuale, per gravita, atraverso una valvola di scarico de 3 / 4 . La valvola di scarico deve essere sempre chiusa, sare aperta solo quando si vuole svuotare la Spa.

Se si ritiene opportuno si può fare un'installazione di scarico per collegare la Spa allo scarico generale del condominio.

Il funzionamento della valvola è il seguente:

ATTENZIONE

Ricordate lo svuotamento del centro benessere non è completa.

Per lunghi periodi di inattività e soprattutto in inverno eliminare l'acqua in piedi sui sedili o sul fondo della vasca con una spugna.

L'acqua residua dai tubi cui quere assirata atraverso gli ugelli aria e acqua con una pompa di aspirazione per liquidi.

Deve又能 pompoe vuote attraverso il tappo di scarico..

3.4. Riempimento della spa

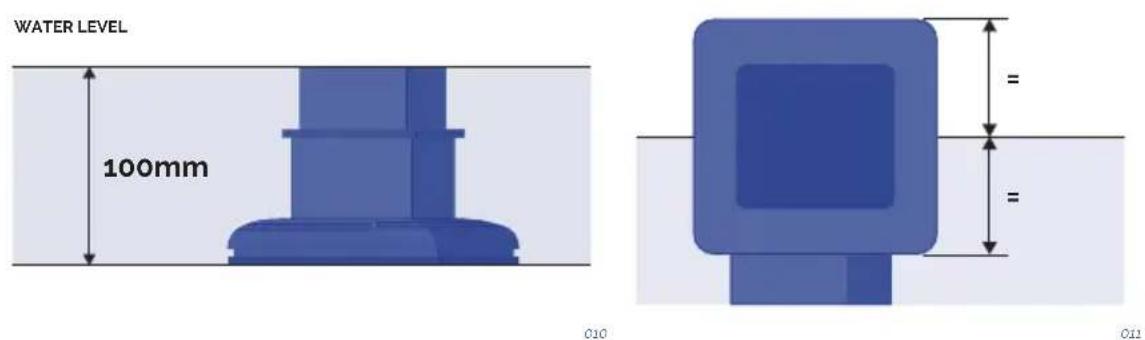

PRIVATES SPA

La SPA non dispone di un sistema di riempimento specifico. Si raccomanda di utilizzato un sistema di riempimento manuale con un tubo di gomma da giardino o simile.

Procedere nel seguente modo:

• Prima di iniziare il riempimento della SPA, localizzare la valvola di scarico (vedere sezione 3.3 Scarico della spa), ed accertarsi che sia in posizione CHIUSA
• Riempire la SPA alla parte superiore, con acqua pulita.

RIEMPIMENTO DI SPA RESIDENZIALI A SFIORO

I consiglia un sistema di riempimento manuale, facendo uso di una pompa da giardino o di uno strumento simile.

Procedure come segue:

Prima di procedere al riempimento della vasca Spa individuare le valvole di scarico ed assicurarsi che siano chiuse, eccetto lo scarico di sicurezza che rimarrà sempre aperto.

Riempire la vasca Spa con acqua pulita alla parte superiore, finché l'acqua comincia a traboccare.

Riempire i tre serbatoi fino ad un livello minimo di 15 cm, di modo che non entri aria nella pompa di filtrazione durante il normale funzionamento.

Collegare una presa d'acqua nella rete alla porta di uno dei serbatoi.

IMPORTANT

Serbatoi di compensazione delle vasche spa residenziali a sfioro hanno una capacité limitata.

Possono contentere 280 litri d'acqua, l'equivalente di 4 persone parzialmente immerse.

Gli utenti devono entrare nella vasca uno alla volta e lentamente, per consentire ai serbatoi di assorbire l'acqua che è stata mossa ed evitare che esca dalla vasca.

ATTENZIONE

Durante la fase di riempimento si deve evitare l'accesso dell'acqua ai componenti elettrici.

L'uso di acqua del mare nella SPA, produce in breve tempo un deterioramento generalizzato di tutti i componenti del circuito.

Non riempire la SPA con acqua calda a più di 50^ , poiché potrebbe imballare il termostato di sicurezza e danneggiare le apparecchiature ed i collegamenti.

Una volta riempita di acqua la SPA, collegare l'apparecchiatura elettrica portando l'interruttore del differenziale in posizione ON (vedere sezione Collegamento elettrico).

Non utilizzato la SPA se non si sono lette prima attendamente tutte le informazioni che vengono elencate ai punti seguenti:

Regolare il pH dell'acqua tra 7,2 e 7,6 (vedere sezione 4).
- Aggiungere tutti i prodotti chimici necessari eraccomandati alla sezione 6.2 Manutenzione dell'acqua.
- Selezionale la temperature voluta (vedere sezione Tastiera dei comandi della SPA). Ricordatevi che la SPA, partendo da acqua fredda, cui aver bisogno di 24 ore per raggiungere la temperature di 38^ C.
- Prima di utilizzato la SPA, verificare di nuovo i valori di pH derivati dai trattamenti effettuali al punto precedente.

3.5. Collegamento elettrico

ATTENZIONE

• Questo apparecchio non può essere collegato ad una semplice spina.
• Questo appearecchio richiede una installatione elettrica adeguata. Questa deve essere effettuata da una persona specializzata, in conformità alle normative elettriche di sicurezza vigenti in ciascun paese.
• L'alimentazione elettrica dovrà sempre essere protetta da un differenziale ad alla sensibilità. Si consiglia l'uso di un differenziale da 30 mA.
• E' obblatorio realizzare il collegamento di messa a terra.
• Utilizzare un cavo con sezione adeguata alla potenza della SPA e alla distanza dal quadro.
• Adempiere in agli momento alleindicazioni del capitolo:Avvertenze di sicurezza del presente manuale

ATTENZIONE - RISCHIO DI SCARICA ELETTRICA

• Prima di effettuare qualiasi lavoro nella SPA, si deve disinserire la corrente elettrica (differenziale in posizione OFF, oppuretogliere il cavo elettrico).
• Unicamente uno specialista o il responsabile della manutenzione potranno accedere a qualsiasi componente elettrico.
• Per manipolare gli elementi elettrici, utilizzato sempre attrezzi di protezione personale adequati, nonché utensili adequati.
  Non accedere maiagli elementi elettrici con il corpo bagnato, in particolare con i piedi bagnati
• Non collegare l'apparecchiatura elettrica (differenziale in posizione ON) se la SPA è priva di acqua

PASSAGGI DI CONNECTION SPA

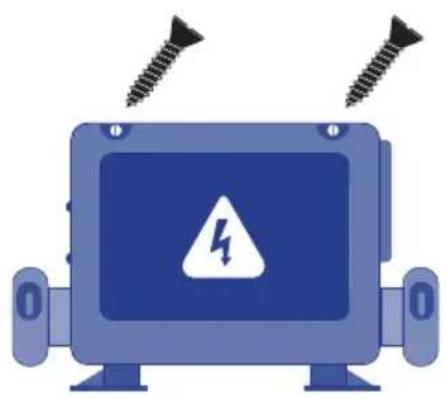

Aprière il pannello laterale del mobile che da accesso ai componenti elettrici.

012

Aprière il quadro elettrico.

013

Collegare il quadro elettrico della Spa al differenziale

INSTALLAZIONDELDIFFERENZIALE

L'installazione elettrica deve comprendere un differenziale ad elevata sensibilità a 2 poli nel quadro generale di entrata della corrente (il differenziale non viene fornito con la SPA).

IMPORTANTE

È indispensable che il proprietario dello Spa provi e ristabilisce l'interruttore differenziale con cadenza periodica onde verificarne il corretto funzionamento. Si consiglia di effettuare esta operatione almeno una volta al mese

Verificare che il differenziale sia in posizione OFF (chiuso). Non posizionare il differenziale in posizione On (aperto) sono a che la SPA non è piena di acqua.

COLLEGAMENTO DEL QUADRO ELETTRICO DALLA SPA AL DIFFERENZIALE

INTERRUPTORI

Prima di realizazare qualsiasi operazione nei riguardi dello Spa, si dovrà sconnettere l'alimentazione elettrica (differenziale in posizione OFF, oppure disinserimento del cavo della corrente).

Utilizzare un cavo adeguato in funzione del tipo di locale dove venga installato lo Spa e in base alla legislazione in vigore che debba essere applicata, dal differenziale fino all'armadio elettrico dello Spa. La sezione del cavo dovrè essere diversa, in funzione del modello di Spa e della distance dell'infallazione.

I KW necessari si possono trovare nel foglio allegato con le Specifiche tecniche dello Spa e si dovrà prendere in considerazione il consumo massimo in funzione dell'impostazione "High Amp" o "Low Amp".

FUNZIONI DELL'INTERRUPTORE DIP

Interruttori DIP a funzione fissa

A1 Modalità di prova (normally Off).

A2 In posizione aperta ("ON")aggiunge una pompa ad alta velocità (o un soffiente)

con riscaldatore.

A3 In posizione aperta ("ON")aggiunge due pompé ad alta velocità (o una pompa ad alta velocità e un soffiente) con riscaldatore.

A4 In posizione aperta ("ON")aggiunge quattro pompè ad alta velocità (o 3 pompè ad alta velocità e un soffiente) con riscaldatore.

A5 In posizione aperta ("ON") attiva la norma di amperaggio speciale B. Per consultarne il funzionamento con il proprio impianto andare alla sezione Caratteristiche speciali di Opzioni di configurazione. In posizione chiusa ("OFF") attiva la norma di amperaggio speciale A.

A6 Ripristino della memoria permanente (si utilizes quando la vasca spa si mette in funzione per ripristinare i valori di fabbrica impostati nella configurazione del software).

A2, A3 e A4 agiscono in maniera combinata per determinare il numero di dispositivi ad alta velocità e soffanti che possono funzionare prima che la funzione di calore sia disattivata. Ciò significica che quando A2 e A3 si trovano in posizione "ON" e A4 in posizione "OFF" il riscaldatore funzionera simultaneamente ad al massimo 3 pompè ad alta velocità (o a due pompè ad alta velocità e un soffiente). La funzione di calore è disattivata quando la quarta pompa ad alta velocità o il soffiente sono accesi.

N.B: Quando A2, A3 e A4 sono tutti spenti (su "OFF") = niente calore con pompé ad alta velocità o soffianti.

Interruttori DIP assegnabili

Quando A7 è in posizione "ON" si attiva un raffreddamento di 5 minuti per gli stessi riscaldatori a gas (tempo di raffreddamento B), quando è in posizione "OFF" si attiva un raffreddamento di 1 minuto per i riscaldatori elettrici (tempo di raffreddamento A).

Agli interrupttori non designati non si assegna alcuna funzione.

Per determinare la sezione dei conduttori dell'installazione elettrica si devono prendere in considerazione i valori che sono riportati nella suddetta categoria delle Specificazioni Elettriche, congiuntamente alla seguente tabella:

	kW richiesti
	2,1 2	5 2,8 3	2 3,5 4	4 5,3 6	2 7,0 7	9 8,8
Distanze Sezione nominale del cavo in mm2
6 - 11 m 2,5	2,52,52	54461	010101	0
11 - 15 m 2,	52,544	466101	01010
15 - 20 m 44	446661	010101	616

Per distance maggiori si renderà necessario augmentare la sezione del cavo in maniera proportionale.

Vi possono essere delle impostazioni che obblighino ad installare una linea da 32 A, 2 linee da 16 A o addirittura una linea trifase (3 x 16 A) per soddisfare la domanda di potenza dello Spa.

Le opzioni d'impostazione del quadro elettrico sono riportate più avanti in quello Manuale per l'Installazione.

È necessario ricordare che l'installazione e iambi dell'impostazione elettrica li deve realizzare del personale regolarmente qualificato e sempre nel rispetto della normativa in vigore in agli paese.

Il fabbricante non assume alcuna responsabilità, in nessun caso, per eventuali danni provocati da un's installatione inadequata o realizzata da personale non qualificato.

IMPORTANT

Bisogna sempre tenere in considerazione la posizione dello switch di consumo massimo.

Se non si usa il cavo adeguato alla distanza e alla potenza della SPA,但这a non funzionera correttamente; si potrebbe provocare un eccessivo surriscaldamento dei circuiti elettrici con il consequencese rischio di incidente elettrico. Utilizzato sempre il cavo con la sezione adeguata al consumo massimo. In caso di dubbio tra i valori, utilizzato sempre il cavo di maggio spessore.

Per realizzare l'alimentazione del quadro elettrico allo spa, introducete il cavo d'alimentazione elettrica in uno dei fori che sono sul fianco dell'armadio elettrico dello spa.

Assicurarsi che no vi sia corrente elettrica nel cavo di connessione (l'interruttore del differenziale deve stare in posizione OFF)

Conducete il cavo fino al quadro elettrico della Spa.

Aprite il coperchio del quadro elettrico, introducete il cavo d'alimentazione atraverso il fianco libero.

Attenzione: il cavo indicato in blu è quello neutro, e quello marrone indica la linea o fase.

Fissare i terminaliosi comeindicato nei seguenti schemi in funzione del modello del quadro (consultare l'etichetta del quadro della SPA) e del tipo di alimentazione elettrica.In caso di dubbi sul quadro in dotazione, consultare il proprio rivenditore o il distributore autorizzato.

LINEA MONOFASE

LINEA TRIFASE 400V

Linea trifase 380V III BP21G1WL

Rimuovijumper; J51-J88yJ52-J62 Cambia questi jumper J60-J36->J60-J45 J41-J12->J41-J79

Requisiti di alimentazione: 3 servizi 5 fili: Linea 2, Linea 2, Linea 3, neutro, terra 400 VCA, 50/60 Hz* Trifase, 16 A (tensione nominale del disgintore - massimo 20 A per linea di fase).

Linea trifase 400V Bp013G1 e Bp013G2 nella pagina successiva.

Linea trifase 400V BPO13G1 & BPO13G2

Rimuovijumper

Collegare J51 y J58

Collegare J52 y J36

Cambia questi jumper.

J41-J53->J41-J54

J60-J12->J60-J45

Impostare i DIP switch A5 su OFF e A2, A3 su ON.

Requisiti di alimentazione:

3 servizi 5 fili: Linea 2, Linea 2.

Linea 3,neutro,terra 400 VCA

50/60 Hz* Trifase, 16 A (tensione

nominale del disgiuntore -

massimo 20 A per linea di fase).

I sistemi della series BP rile

automaticamente la differenza tra 50 e 60 Hz.

20g

!ATTENZIONE

E' obblatorio realizazare un corretto collegamento di messa a terra.

Il circuito di messa a terra dell'edificio si deve trovare sempre in perfette condizioni, onde garantire la sicurezza dell'utente della SPA. Nel caso in cui vi siano dei dubbi in proposito, procedere ad effettuare un controllo del circuito di messa a terra da parte di personale debitamente qualificato. Il produttore non assume alcuna responsabilità per eventuali danni provocati da una manutenzione inadequata del circuito di messa a terra.

Fissare il cavo di messa a terra (giallo e verde) nel terminale esterno del quadro di manovra,osi come indicato nel seguente schema:

IMPORTANTE

Non collegare l'apparecchiatura elettrica (differenziale in posizione ON) se la SPA è priva di acqua.

4.AVVIARE

4.1. Avvio del problema

Verificare le seguenti impostazioni prima di utilizzato la spa, a seconda del system in uso:

-TP-600

REGOLAZIONDELLATEMPERTATURA|TP600

Premendo i pulsanti della temperatura (Su e Giu) eventualmente presenti sul pannello si vedrare come il valore della temperatura lampeggia. Ripremendo il pulsante della temperatura si regolara il valore impostato nella direzione indicata dal rispetto pulsante. Nel momento in cui il display LCD smette di lampegliare l'acqua della vasca si riscalda fino a raggiungere la nuova temperatura impostata.

SeCTLI 15.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2. 15

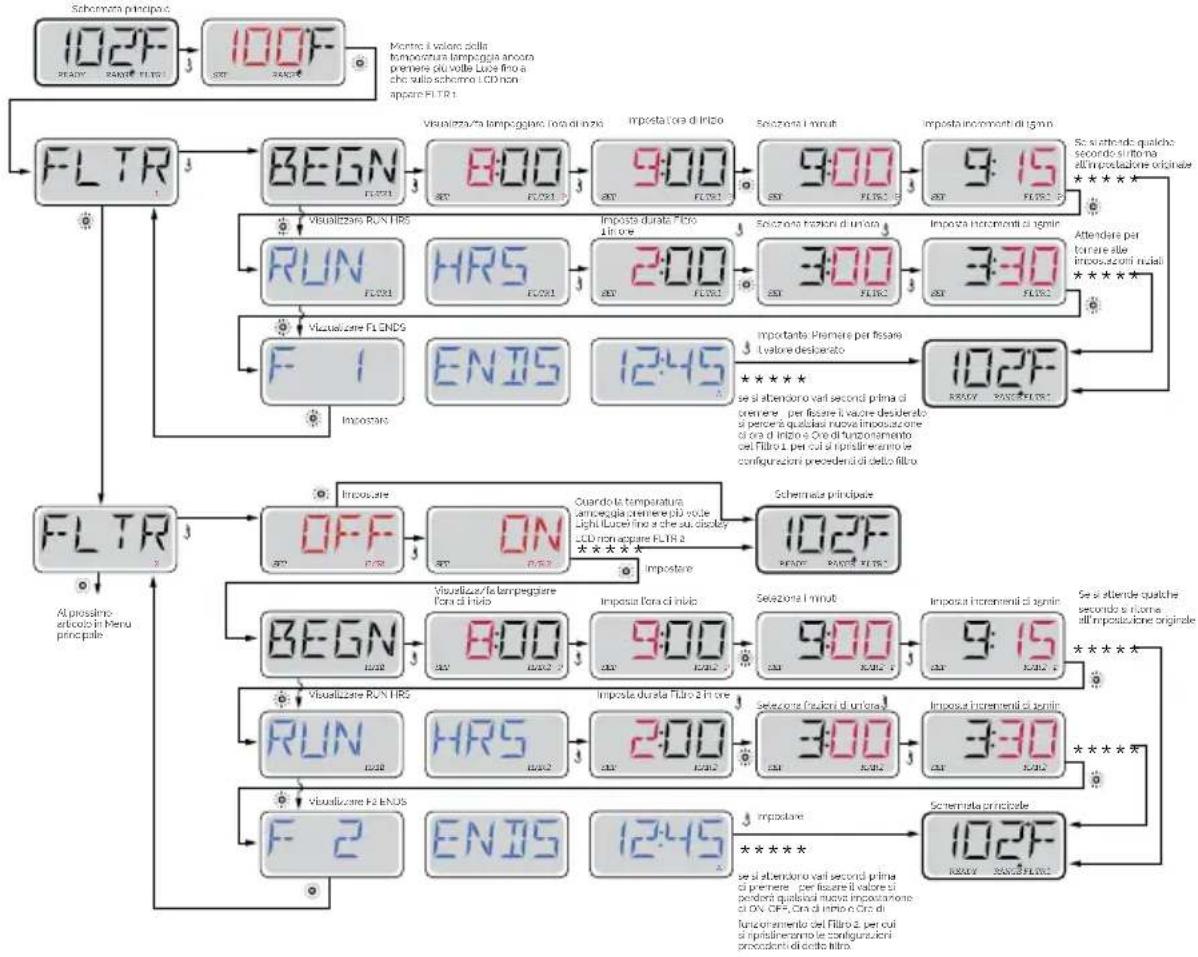

CICLI DEL FILTRO PREIMPOSTATI |TP600

- TOUCH SCREEN

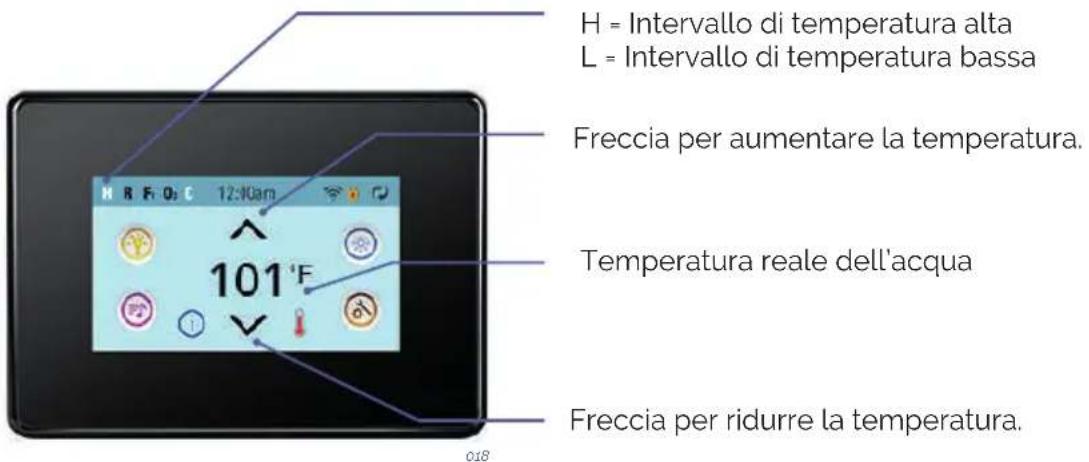

REGOLAZIONE DELLA TEMPERATUREA | TOUCH SCREEN

CICLI DEL FILTRO PREIMPOSTATI | TOUCH SCREEN

FILTRAZIONE PRINCIPALE

Analogamente a quanto accade per la regolazione dell'Impostazione del tempo, è possibile configurare i cicli di filtrazione stabilendo un orario di inizio e una durata. Ciascun vale si può regolare tramite incrementi di 15 minuti. Il pannello calcula l'orario di conclusione e lo visualità automaticamente sul display.

Selectionando l'icona Filtrto che appeare sulla schermata Impostazioni si accede alla schermata di controllo dei cicli di filtrazione.

CICLI FILTRO 2 - FILTRAZIONE OPZIONALE

Per impostazione predefinita il Ciclo filtering 2 è spento. Premere "1" per visualizzare il Filtrto 1. Premere, invoce, "2" per visualizzare il Filtrto 2. Premere nuovamente "2" per accendere o spegnere il filtering 2. Una volta acceso il Ciclo filtering 2 è possibile regolarlo, esattamente come accade per il Ciclo filtering 1. Nello specifico, si possono sovrapporre il Ciclo filtering 1 e il Ciclo filtering 2, accorciandoosi la filtrazione complessiva della durata di sovrapposizione.

4.2. Trattamento delle acque

Il controlo dello stato dell'acqua è uno dei passaggi più importanti.

REGOLAZIONDEL pH

Si raccomanda un indice di pH compreso tra i 7,2 e 7,6.

Il livello di pH misura l'acidità e l'alcalinità: valori superiuri a 7 sono alcalini, inferiori a 7 sono acidi

ATTENZIONE

E' molto importante Maintainere un corretto livello di pH sia per il buon funzionamento del disinfettante che per evitare corrosioni o incrostazioni nello Spa. Un livello non adeguato di pH può provocare danni che in nessun caso saranno coperti alla garanzia dello Spa.

Se il livello di pH è molto basso, gli effetti sono i seguenti:

• Il disinfettante si sciogliera rapidamente
• L'apparecchiatura dello Spa può iniziare a presentare corrosione
• L'acqua può iniziare a produrre irritazioni nei bagnanti

Se il livello di pH è molto elevato, gli effetti sono i seguenti:

• Il disinfettante è meno efficace
• Appariranno incrostazioni sull'acrilico e sull'apparecchiatura.
• L'acqua può diventare torbida
• I pori della cartuccia filtrante possono ostruirsi.

Verificare quotidianamente il pH dell'acqua con il kit di analisi del pH. (Non fornito)

Se il pH è superioreagli indici,utilizzare PH MINOR SPA. Attendere due ore prima di rifare il test del pH.

Se il pH è inferiore agli indici, utilizzare PH MAJOR SPA. Attendere due ore prima di rifare il test del pH.

Se l'indice del pH è conforme ai valori di cui sopra, passare al seguente punto.

Quando I'indice del pH è regolato ai valori sopra riportati procedere con il punto successivo

DISINFZIONE DELL'ACQUA

La disinfezione dell'acqua è di somma importanza per distruggere alghe, batteri ed organismi che possono crescere nell'acqua. Al contrario un'azione disinfettante eccessiva può produrre irritazioni alla pelle eagli occhi.

Il disinfettante adeguato per l'acqua dello Spa è il BROMO IN PASTIGLIE. Questo prodotto si mette nel prefiltro e si scioglie gradualmente.

Verificare quotidianamente il livello di bromo residuo utilizzato il kit di analisi del bromo.

Si consiglia un livello di bromo residuo tra i 2,2 e i 3,3 ppm.

Non dimenticare di mantenere l'acqua in buone condizioni (vedere 6.2 Manutenzione dell'acqua)

5. ISTRUZIONI PER L'USO

5.1. Avverenze nell'uso dello spa

Si prega di leggere attendamente le seguenti raccomandazioni per prevenir incidenti:

• Fare in modo che nessun bagnante possa accedere alle parti elettriche dello Spa.
• Il presente disposativo può essere utilizzato da bambini a partire dagli 8 anni, nonché da persone con ridotte capacità psicofisiche e sensoriali, inesperte o privile di conoscenze, perché un'altra persona le sorvegli o abbia fornito loro le istruzioni necessarie per utilizzato il disposativo in maniera sicura, illustrrandoneanche i possibili pericoli.
• Il presente dispositivo non è un giocattolo.
• I bambini non possono eseguire interventi di pulizia o manutenzione perché la supervisione di un attività.
• Adottare tutte le precauzioni possibili per evitare l'accesso non autorizzato di bambini nelle Spa. Per evitare incidenti, assicurarsi che i bambini siano sempre sotto la sorveglianza di un adulto. Controllare l'entrata e l'uscita dallo Spa per evitare possibili scivolate a causa delle superfici bagnate.
• Non consentire a nessuno di giocare con oggetti metallici o affiliati dentro lo Spa perché potrebbero danneggiare la superficie dell'acrilico.
  Non mettere in moto l'apparecchiatura perché vi sia acqua all'interno dello Spa.
• Non utilizzato apparenti elettrici od elettronici all'interno dello Spa.
  Non introdure animali nello Spa.
• Non riempire lo Spa con nessun altro tipo di liquido che non sia acqua potabile.
• Non riempire lo Spa con acqua calda (massimo 35^ C), lasciare che l'acqua si riscaldi da sola, altrimenti potrebbe causare danni alle sonde di temperatura (vedi "Regolazione della temperatura").
• Non usare lo Spa subito dopo aver realizazo esercizio fisico intenso.
• Non usare lo Spa se si è affetti da malattie contagiose e lasciar passare 14 giorni dopo la guarigione da questo tipo di affezioni prima dell'uso.
• Per assicurare la massima sicurezza durante il bagno, tutti i nostri Spa sono forniti di pompe progettate per risucchiare l'acqua da canali di scolo antivortice di sicurezza situati alla base dello Spa. Prestare particolare attenzione affinché i canali di scolo non vengano otturati da oggetti o dagli stessi bagnati (pezzi di tessuto, capelli, estremità inferiori, ecc.). Per motivi di sicurezza, rimanere sempre con la testa al di fuori dello Spa onde evitare annegamenti accidentali. Non utilizzato lo Spa se i canali di scolo sono rotti, danneggiati o smontati, dato che altre a danneggiare lo Spa, così facendo si corre il rischio di affogare.
• I poggiatesta dello Spa sono fatti di spugna sintetica che si può degradare in caso di alte concentrazioni di bromo o cloro e bassi livelli di pH. Assicurarsi che in caso di uso di prodotti chimici i poggiatesta non vengano immersi dall'acqua, né totalmente né parzialmente. In caso di necessità, rimuovere il poggiatesta fino a quando il livello del prodotti chimici non si sia stabilizzato. I danni causati da un uso scorretto non saranno coperti alla garanzia sul prodotto.
• Lo Spa è dotato di una copertura progettata per proteggere la superficie acrilica dello

stesso dai raggi solari quando non viene usato. Tale copertura aiuta inoltre a conservare il calore dell'acqua dello Spa

• La copertura è stata progettata per proteggere il benessere, per non sostortare il peso. Nemmeno l'acqua o neve. Non posizionare oggetti sulla parte superiore del coperchio. Non permettere che persono o animali ottengono in copertina. Periodicamente rimuovere la neve per evitare l'accumulo.
• É necessario disinfettare accuramente l'acqua prima dell'uso dello Spa, specialmente se quello è rimasta per un periodo di tempo inutilizzata, con oswana acqua. In periodi di inattività, dello Spa si possono formare ristagni d'acqua in cui possono generarsi dei microrganismi potenzialmente pericolosi per la salute. Per tali motivi, disinfettare lo Spa seguendo leindicazioni fornite nel presente manuale, facendo attenzione che i parametri di pH e disinfettante siano quelli adeguati.

ATTENZIONE

I serbati di compensazione delle vasche spa residenziali a sfioro hanno una capacité limitata. Posso non contenere 280 litri d'acqua, l'equivalente di 4 personne parzialmente immerse. Gli utenti devono entrare nella vasca uno alla volta e lentamente, per consentire ai serbati di assorbire l'acqua che è stata mossa ed evitare che esca dalla vasca.

RISCHIO DI IPERTERMIA

Il contatto prolongato con l'acqua calda cui produce IPERTERMIA, quello avviene quando la temperatura interna del nostro corpo raggiunge livelli al di sopra della temperatura normale di 36.5^ . Non è consigliabile prolongare il bagno per più di 15 minuti.

I sintomi dell'ipertermia sono: una diminuzione della pressione arteriosa e di seguenza una sensazione di nausea con la possibilità di svenire.

Temperature dell'acqua tra i 37^ ed i 40^ si ritengono sicure per uomini che non presentino problemi di salute. Temperature inferiori sono consigliabili per la maggioranza delle persone ed i bambini. L'acqua dello Spa non deve mai essere al di sopra di 40^ .

IMPORTANT

L'uso di alcool, droghe o medicine più incremente il rischio di ipertermia. Non è consigliabile che le donne in stato di gravidenza, Personsone con la pressione arteriosa elevata, con malattie cardiache, diabete o quello trattamento con medicine utilizzino lo spa. Consultare il proprio medico.

5.2. Sistemii

SISTEMI ESISTENTI

La sua spa è dotata di un sistema di controllo elettronico che le permetterà di regolare la temperatura dell'acqua, scegliere il ciclo di filtrazione che si adatta meglio alle sue necessità ed avviare le pompè di massaggio e la pompa soffiante. Inoltre viarra la possibilità di accendere e cancellare il colore e la sequenza dell'illuminazione della sua spa.

A seconda di甚么 et attrezzata la sua spa, avr a uno dei seguenti sistemi.

-TP600

020
021

022

2 Speed pump

Riscaldatore

Faretto(i)

Pompadi Filtrazione

Pompa di Massaggio

Pompa turbosoufflante

Riscaldataore

Faretto(i)

Pompadi Filtrazione

2 Pompa di Massaggio

Riscaldatore

Faretto(i)

AUX

023

2 Pompa di Massaggio

Pompa

Faretto(i)

024

Pompa di Massaggio

Faretto(i)

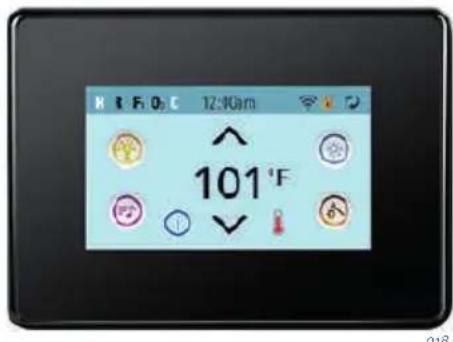

Touch screen

TP600 CONTROL PANELS RIEMPIRE

In seguito all'accensione delsystema tramite il pannello di alimentazione principale, nel pannello superiore appariranno delle sequenze specifiche.

Tali dati sono assolutamente normali e molto pro forma una varietà di informazioni relative alla configurazione del controllo della vasca idromassaggio

MODALITA ADESCAMENTO - Mo19 | TP600

Attendere il termine di tale modalità (dopo 4-5 minuti) oppure uscirne manualmente in seguito all'adescamento della/e pompa/e.

Indipendente che si attenda la fine della modalità Adescamento o se ne esca manualmente, al termine della medesima ilsystema tornerà automaticamente alnormale riscaldamento + filtrazione. In modalità Adescamento il riscaldatore è disattivato in modo tale da consentire il completamento del processo di adescamento, escludendo la possibilità che si attivi il riscaldatore in condizioni di flusso ridotto o nullo. Nulla si mette in moto automaticamente, ma la/e pompa/e si posso attivare premendo i pulsanti "Jet" (getto). Se la vasca spa è dotata di pompa di circolazione,但这a può attivarsi premendo il pulsante "Light" (luce) durante la modalità Adescamento.

Per uscire manualmente alla modalità Adescamento premere un pulsante "Temp" (in su o in giù). Si ricordi che qualora non si esca manualmente alla modalità Adescamento come descririto anteriormente, la medesima terminerà automaticamente dopo 4-5 minuti. Assicurarsi che a questo punto il processo di adescamento della/e pompa/e sia finito.

Non appena ilsystema esce alla modalità Adescamento, nel pannello superiore apparirà temporaneamente la temperatura impostata, ma non ancor il valore reale,

come indicato qui sotto.

Cio è dovuto al fatto che occorre lasciare scorrere l'acqua atraverso il riscaldatore per all'incirca 1 minuto affinché ilsystema possa determinare e quindi migliorare la temperature dell'acqua.

REGOLAZIONE DELLA TEMPERATUREA | TP600

Premendo i pulsanti della temperatura (Su e Giu) eventualmente presenti sul pannello si vedrare come il valore della temperatura lampeggia. Ripremendo il pulsante della temperatura si regolarà il valore impostato nella direzione indicata dal rispetto pulsante. Nel momento in cui il display LCD smette di lampeggiare l'acqua dellaVASCA si riscalda fino a raggiungere la nuova temperatura impostata.

SeCTLt t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

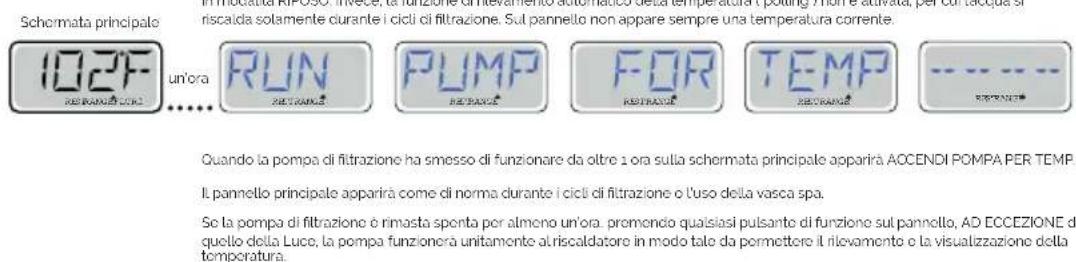

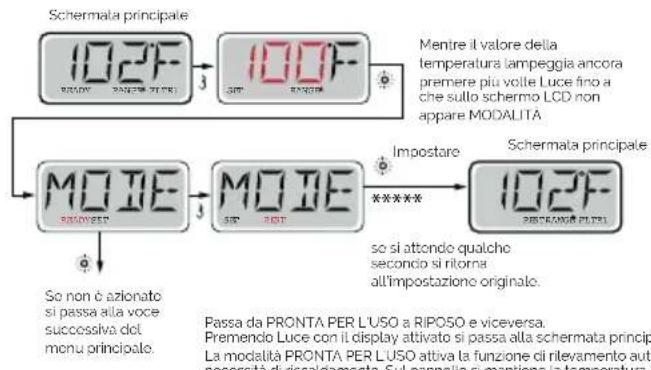

MODALITA PRONTO PER L'uso e RIPOSO/PRONTO A RIPOSO | TP600

Affinché l'acqua della vasca spa si riscaldi è necessario che la pompa faccia circolare acquaattraverso il riscaldatore. La pompa che espleta tale funzione è denominata "pompa del riscaldatore". Si tratta di una pompa a due velocità (pompa 1) o di una pompa di circolazione. Se la pompa del riscaldatore è una pompa a 2 velocità (pompa 1) in modalità PRONTO PER L'USO l'acqua verrà fattacircolare ogni mezz'ora con la pompa 1 a bassa velocità in modo tale da Maintainere costante la temperature dell'acqua, riscaldandola igniquivalvolta sia necessario e aggiornando di conseguenza il display della temperatura. Tale funzione di rilevamento automatico della temperatura viene denominata "polling".

In modalità RIPOSO,ève, il riscaldamento è attivabile solamente durante i cicli di filtrazione programmati. Non avvenendo il citato rilevamento automatico sul display della temperatura è possibile che non appaia la temperatura reale prima che la pompa del riscaldatore non sia stata in funzione per un minuto o due.

Se la vasca spa è stata impostata per una circolazione 24 ore, di norma la pompa del riscaldatore funziona continuamente. Giacché la pompa del riscaldatore funziona in continuazione la vasca spa manterrà la temperature impostata e il calore necessario in modalità Pronto per l'uso,enza tuttavia rilevare automaticamente la temperatura (funzione "polling").

In modalità Riposo l'acqua della vasca verrà riscaldata fino a raggiungere la temperatura impostata solo durante i tempi programmati per la filtrazione,anche se l'acqua viene costamente filtrata in modalità Circolazione.

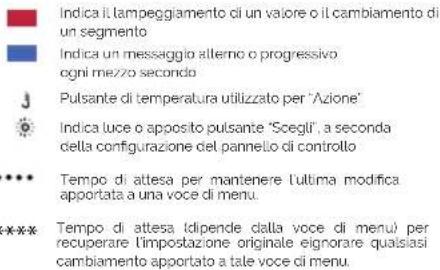

LEGENDA

MODALITA PRONTO A RIPOSO | TP600

Se sul display appare READY/REST (PRONTO/RIPOSO) significica che la vasca sp si trova in modalità Riposo e il pulsante Jet 1 (Getto 1) è premuto. Il sistema deduce che si desidera utilizzato la vasca, per cui l'acqua verrà riscaldata sono a raggiungere la temperatura impostata. Mention la Pompa 1 ad alta velocità può essere accesa e spenta, la Pompa 1 a bassa velocità funzionera fino a che non si raggiunga la temperatura impostata o non sia trascorsa 1 ora. Dopo un'ora il sistema passera alla modalità Riposo. è possibile ripristinare tale modalitàanche accedendo al menu corrispondente e cancellando那一 bella attuale.

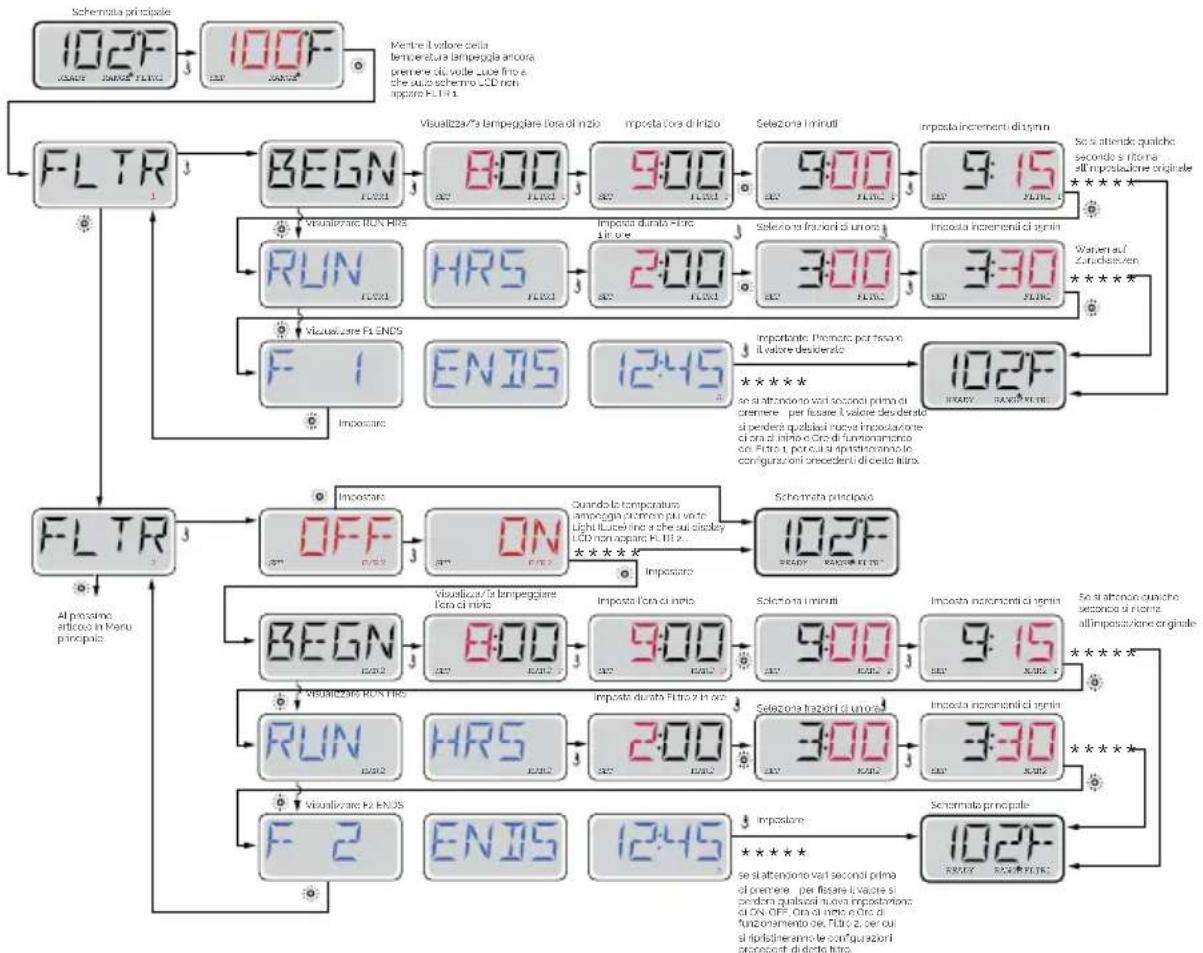

CICLI DEL FILTRO PREIMPOSTATI | TP600

Per mantenere delle corrette condizioni igieniche nonché per proteggere il dispositivo dal rischio di congelamento, sono previsti dei dispositiivi secondari che si avviano brevemente all'inizio di ciascun ciclo di filtrazione, spurgando l'acqua tramite apposite tubature. (In alcuni impianti si effettua un determinato numero di cicli di spurgo al giorno, indipendentemente dal numero di cicli di filtrazione al giorno. In tal caso, è possibile che i cicli di spurgo non coincidano con l'inizio del ciclo di filtrazione.) Se si è impostata la durata del Ciclo filtro 1 su 24 ore e si è attenuato il Ciclo filtro 2, l'operazione di spurgo inizIERA esattamente all'ora programmata per l'inizio del Ciclo filtro 2.

SIGNIFICATODEI CICLI DI FILTRAZIONI|TP600

1. La pompa del riscaldatore funzione sempre durante il ciclo di filtrazione*.
2. In modalità Riposo il riscaldamento avviene solamente durante il ciclo di filtrazione.

3. Le operazioni di spurgo si effettuano all'inizio di ciascun ciclo di filtrazione.

4. Ad esempio, se la vasca spa è impostata su una circolazione 24 ore ad eccezione dello spegnimento, quando la temperatura dell'acqua supera di 3^/1.3^ la temperatura impostata, lo spegnimento non avviene durante i cicli di filtrazione.

SISTEMA DI CONTROLLO PER LA TOUCH SCREEN

Riempire la vasca Spa fino al giusto livello di funzionamento. Prima di procedere al riempimento controllare di aver aperto tutte le valvole e tutti i getti dell'impianto idraulico in modo tale da spurgare al massimo l'aria presente nell'impianto idraulico e di controllo. In seguito all'accensione azionatatramite il pannello principale, sul pannello laterale superiore appeare una schermata di avvio ("splash screen").

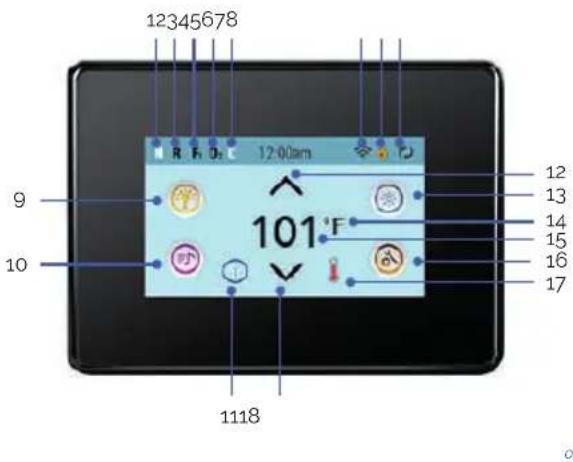

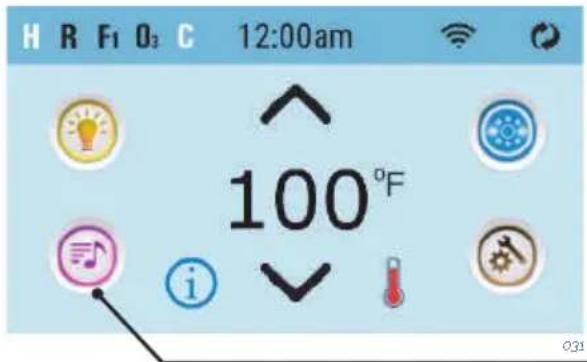

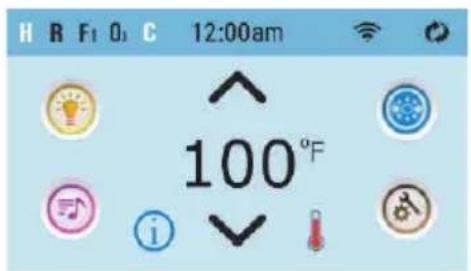

SCHERMATA PRINCIPALE | TOUCH SCREEN

1. H = Intervallo di temperatura alta.. L= Intervallo di temperatura bassa.
2. R = Modalità Pronto RR= Modalità Pronto e A riposo. |R= Modalità A riposo.
3. F1= Modalità Filtrato 1 F2 = Modalità Filtrato 2 F+= Modalità Filtrato 1 e 2.
4. O3 = Trattamento delle acque (ozono o raggi UV, a seconda del systema installato) e in esecuzione. Se non vedi l'icona che indica la disinfezione (ozono o UV) è spento.
5. C = Ciclo di pulizia in corso.

N.B.: Non tutti gli impiani che prevedono la possibilità di eseguire un ciclo di pulizia,.
mostrano tale icona.

1. = L'icona del Wi-Fi indica semplicemente che si è collegati a una rete Wi-Fi. Non illustra in alcun modo la potenza del segnale.

N.B.: non tutti gli impianti compatibili con Wi-Fi presentano tale icona.

1. Lucchetto: quando appeare questa icona significica che il pannello è in modalità bloccata. Per sbloccare/bloccare un'impostazione o attivare/disattivare la funzione di blocco del pannello premere anzitutto il symbolo corrispondente sulla schermata di blocco, quando premere la parola "Lock" per più di 5 secondi fino a che il testo e l'icona non cambiano, passando allo stato opposto.

Esistono 2 diverse icone di lucchetto che possono apparire nella barra di testata della maggior parte delle schermate: una più stretta che raffigura l'application di un blocco di impostazioni. Tale icona apparare sulle schermate interessate dal blocco di impostazioni. In alternatively, cui apparire l'icona standard che inceve indica il blocco del pannello. Qualora fosso bloccati sa le impostazioni che il pannello

appare solamente il lucchetto di blocco del pannello, giacché in tal caso il blocco delle impostazioni non è di particolare rilevanza. In caso di blocco del pannello, sulla schermata Impostazioni appaiano solamente gli elementi non interessati da tale blocco (informazioni di sistema e schermate di blocco)

1. = Inversione (o capovolgimento) della schermata.
2. = Luce accesa = Luce spenta = Luce disattivata
3. = Musica accesa . = Musica spenta = Musica disattivata
4. "Messaggio in attesa dilettura.

Per indicare tale messaggio possono apparire le seguenti icone:

= Grave erre (la Spa non cui o funzionare fin a che non si risolve)
= Errore normale o avviso
- Promemoria
① = Messaggio informativo.

Alcuni messaggi includono il testo "Call for Service" il che significiva che per risolverve il problema è necessario l'intervento di un technician. Se il pannello è bloccato e appara un messaggio di avviso il systema rimanda a una schermata di SBLOCCO prima di consentire la cancellazione del messaggio.

Toccando l'icona di Errore/Avviso/Promemoria/Informazione che appare sulla schermata del messaggio si arrivava nella schermata delle informazioni di sistema per risolverve il problema via Telefono o migliorare per consentire a un technician specializzato di capire meglio perché staucceedendo. Una volta usciti alla schermata di informazioni di sistemas si ritorna alla schermata del messaggio così come era.

1. Freccia per augmentare la temperatura.
2. = Icona di controllo dei dispositivi della Spa. Richiama una schermata tramite cui è possibile controllare i getti della vasca, le ventole e altri dispositivi in dotazione. Nella schermata dei dispositivi della Spa è possibile premere una volta il pulsante correspondente ai getti per rallentarne la velocità e, in caso di configurazione di tale funzione, ripremendo tale pulsante si aumento la velocità. = getto non attivato. Segnala l'eventuale funzionamento di una pompa.
3. Indica se la temperatura è espressa in gradi °F = Fahrenheit o °C = Celsius.
4. Temperatura reale dell'acqua..
5. Icona delle impostazioni. = Impostazioni attivate = Impostazioni disattivate (se si è applicato un blocco). Si arrivava nella schermata delle impostazioni. Qui è possibile regolare le singole funzioni impostabili. Lo stesso vale per le schermate Utilità e Test (utilizzate dal personale technique specializzato in Spa).
6. Indica l'attivazione del riscaldatore della Spa
7. Freccia per ridurre la temperatura

N.B.: Dopo 30 minuti' il display automaticamente passa alla modalità di stand-by, per cui il pannello si spegne. Ciò è normale. Per riattivare il pannello basta toccare qualsiasi punto dello schermo.

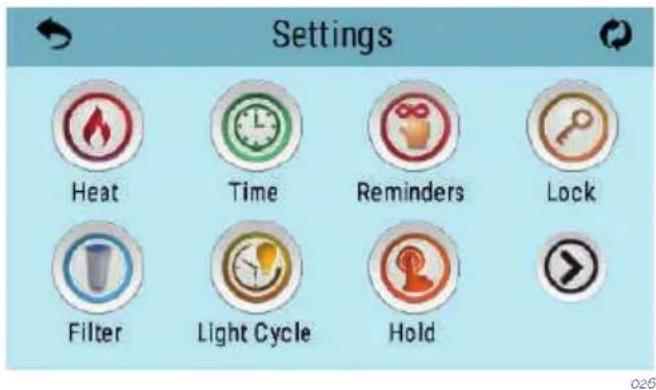

SCHERMATA IMPOSTAZIONI | TOUCH SCREEN

Nella schermata Impostazioni (Settings) è possibile controllare tutte la programmazione e le altre funzioni dellaVASCA spa. Selezionando ciascuna icona della schermata Impostazioni si accede a un'altra schermata dove si possono visualizzare e/o modificare una o più impostazioni.

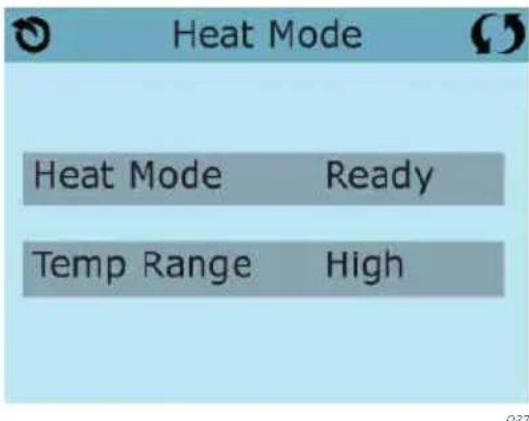

Selezionando l'icona Riscaldamento (Heat) accede alla schermata di controllo di tale modalità e del relativivo intervallo di temperatura.

INTERVALLI DIDUE TEMPERATURE (ALTA E BASSA) | TOUCH SCREEN

Ilsystema preveedela possibilitadi impostare un intervallo di due temperature con dei valori prefissati indipendenti.Tale intervallo specifico si selezione alla schermata Impostazioni ed appare nell'angolo superiore sinistro della schermata principale.

Tali intervalli si possono utilizzare per molteplici ragioni, una delle più comuni è la necessità di configurare delle impostazioni per quando il dispositivo deve essere "pronto per l'uso" e altri valori, inceve, per "i periodi di vacanza".

In ciascun intervallo si mantiene la temperature impostata, secondo quando programmato dall'utente. In quello modo, nel momento in cui si scegliue un intervallo, l'acqua della vasca spa si riscalda fino a raggiungere la temperatura impostata per tale intervallo.

L'intervallo per la temperatura alta (High) deve essere compreso tra gli 80^ e i 104^ .

L'intervallo per la temperatura bassa (Low),[invece,deve essere compreso tra i 50^ e i 99^

La funzione di protezione anti-congelamento è attiva in entrambi gli intervalli

MODALITA RISCALDAMENTO: PRONTO PER L'USO O RIPOSO | TOUCH SCREEN

Affinché l'acqua della vasca spa si riscaldi è necessario che la pompa faccia circolare dell'acqua nel riscaldatore. La pompa che espleta tale funzione è denominata "pompa del riscaldatore".

Si tratta di una pompa a due velocità (pompa 1) o di una pompa di circolazione.

In modalità Riposo, invoce, il riscaldamento è attivabile solamente durante i cici di filtrazione programmati. Non avvenendo il citato rilevamento automatico, sul display della temperatura è possibile che non appaia la temperatura reale prima che la pompa del riscaldatore rimanga in funzionamento per almeno un paio di minuti.

MODALITA CIRCOLAZIONE | TOUCH SCREEN

Se la vasca spa è stata impostata per una circolazione 24 ore, di norma la pompa del riscaldatore funziona continuamente. Giacché la pompa del riscaldatore funziona in continuazione la vasca spa manterra la temperature impostata e il calore necessario in modalità Pronto per l'uso, alla tuttavia rilevare automaticamente la temperatura (funzione "polling").

In modalità Riposo l'acqua della vasca verrà riscaldata fino a raggiungere la temperatura impostata solo durante i tempi programmati per la filtrazione,anche se l'acqua viene costamente filtrata in modalità Circolazione 24 ore.

MODALITA PRONTO A RIPOSO | TOUCH SCREEN

Sul display appeare la modalità Pronto a riposo nel momento in cui la vasca spa si trovato in modalità riposo ma il pulsante Getti 1 è premuto. Quando la pompa del riscaldatore si attiva automaticamente (ad esempio per procedere al riscaldamento) è possibile impostare due velocità di funzionamento (alta e bassa) ma non spegnere la pompa del riscaldatore. Dopo un'ora ilsystema passera alla modalità Riposo. É possible effettuire un reset di tale modalità, selezionando la linea Modalità Riscaldamento presente nella schermata qui riportata.

FILTRAZIONE | TOUCH SCREEN

FILTRAZIONE PRINCIPALE

Analogamente a quanto accade per la regolazione dell'Impostazione del tempo, è possibile configurare i cicli di filtrazione stabilendo un orario di inizio e una durata. Ciascun vale si può regolaretramite incrementi di 15 minuti. Il pannello calcula l'orario di conclusione e lo visualizza automaticamente sul display.

Selezionando l'icona Filtrò che appeare sulla schermata Impostazioni si accede alla schermata di controllo dei cicli di filtrazione.

CICLO FILTRO 2 - FILTRAZIONE OPZIONALE

Per impostazione predefinita il Ciclo Filtering 2 è spento. Premere "1" per visualizzare il Filtrto 1. Premere,ève, "2" per visualizzare il Filtrto 2. Premere nuovamente "2" per accendere o spegnere il filtering 2. Una volta acceso il Ciclo Filtering 2 è possibile regolarlo, esattamente come accade per il Ciclo Filtering 1. Nello specifico, si possono sovrapporre il Ciclo Filtering 1 e il Ciclo Filtering 2, accorciandoosi la filtrazione complessiva della durata di sovrapposizione.

CICLI DI SPURGO

Per mantenere delle corrette condizioni igieniche nonché per proteggere la vasca

dal rischio di congelamento, sono previsti dei dispositivi secondari che si avviano brevamente all'inizio di ciascun ciclo di filtrazione, spurgando l'acqua tramite apposite tubature. (In alcuni impianti si effettua un determinato numero di cicli di spurgo al giorno, indipendentemente dal numero di cicli di filtrazione al giorno. In tal caso, è possibile che i cicli di spurgo non coincidano con l'inizio del ciclo di filtrazione.)

Se si è impostata la durata del Ciclo filtering 1 su 24 ore e si è attivato il Ciclo filtering 2, l'operazione di spurgo inizIERÀ esattamente all'ora programmata per l'inizio del Ciclo filtering 2.

SIGNIFICATO DEI CICLI DI FILTRAZIONE

1. La pompa del riscaldatore funzione sempre durante il ciclo di filtrazione*.
2. In modalità Riposo il riscaldamento avviene solamente durante il ciclo di filtrazione.

3. Le operazioni di spurgo si effettuano all'inizio di ciascun ciclo di filtrazione.

4. Ad esempio, se la vasca spa è impostata su una circolazione 24 ore ad eccezione dello spegnimento, quando la temperatura dell'acqua supera di 3^ / 1.3^ la temperatura impostata, durante i cicli di filtrazione non avviene alcun spegnimento.

5.3. Funzionamento dei jet

I jet di acqua forniscono un getto di idroterapia a pressione. Si tratta di un circuito chiuso, dove l'acqua viene assorbita mediante 1 o 2 pompe (a seconda del modello dello Spa)attraverso gli scarichi e portata ai diversi jet.

L'effetto di idromassaggio è provocato nel getto, quando si mescola l'acqua del circuito con aria dell'esterno, in un effetto chiamato Venturi.

Per regolare la quantità di aria immessa dai jet, basterà far girare le leve delle prese d'aria (Venturi) nel seguente modo:

028

Ciascuna presa d'aria aziona un determinato gruppo di jet.

I jet possonoanche regolare l'intensità della portata,aprendo e chiudendo il passaggio dell'acqua.Per questo, procedere nel seguente modo:

029

! ATTENZIONE

Non cercate di forzare il movimento dell'anello esterno del jet, perché può provocare un cattivo funzionamento dello stresso.

5.4. Controlli dello swimspa

A - CONTROLLO CONTROCORRENTE

Con questo controlled si potrà selezionare la potenza degli jets controccrente inferiori e quelli per il massaggio.

B-CONTROLLO DELLE FONTANE

Con quello dispositivo si potra controllare la portata delle fontane. Le fontane funzionano solo se il ciclo di filtraggio è attenuato o se lo spa si sta riscaldando.

C-PANNELLO DI CONTROLLO PRINCIPALE

Con quello pannello si possono mettere I marcia o spegnere gli jets, la pompa a soffio (opzionale), la luce e si può programmare la temperatura.

D-CONTROLLO DELL'ARIA

Per mezzo di questo controllo si potra selezionare la quantità d'aria che debba essere iniettataattraverso gli jets controcorrente,con la possibilità di aumentoe o diminuirne la potenza.

Con questo controlled si potra selezionare la potenza degli jets di controcorrente superi e del massaggio.

5.6. Ricambio dell'acqua nello spa

Per cancellare l'acqua dello Spa seguire i seguenti punti:

• Scollegare l'apparecchiatura elettrica e mettere la leva dell'interruttore del differenziale (installato all'entrata generale della casa) in posizione OFF.
• Localizzare la valvola di scarico (vedi sezione 3.3) ie girare la manopola rossa della valvola affinché rimanga in posizione APERTA. In quello modo lo Spa si svuotera per gravitàattraverso lo scarico generale.
• Una volta che lo Spa è vuota, ispezionare l'acrilico e pulirlo se necessario (vedizsche 6.5 Manutenzione dell'acrilico). Riportare di nuovo la valvola di scarico in posizione CHIUSA.
• Riempire lo Spa con acqua pulita (vedi sezione 3.4 Riempimento dello Spa).

5.7. Extra

AROMATERAPIA

IlsystemAROMATHERAPY offre al cliente un mare di sensazioniattraverso l'aroma scelto diffusoattraverso il circuito di massaggio ad aria.

IlsystemAROMATHERAPYnonlasciaalcun tipo di residuo nell'acqua,come invece avviene congli oli convenzionali che finiscono per sporcare l'acqua provocando sensazioni sgradevoli e ostruendo il filtrolo della cartuccia.

Il suo funzionamento è semplice come del resto la sua manutenzione: basta inseire una delle ricariche di AROMATHERAPY nel serbatoio situato nella superficie esterna della Spa e, una volta chiuso il rispetto coperchio, azionare il circuito dell'aria.

Il sistema non ammette ricariche di qualsiasi tipo (ad es. non è possibleaggiungere nessun liquido), inoltre occorre sempre attenersi alle ricariche descritte nel catalogo.

N.B.: Non lasciare scoperto il serbatoio dell'aroma. potrebbero penetrarvi acqua o altri liquidi, danneggiando la pompa dell'aria.

AUDIO

Per la pulizia di stereo e altoparlanti evitare di utilizzato acqua ad alla pressione, come lavaggi ad alla pressione o mediante il getto di un tubo flessibile dell'acqua.

A seconda dell'attrezzzattura in dotazione con la Spa:

AUDIO BLUETOOTH

Ilsystema ècostuito da un subwoofer e da due altoparlanti strategicamente integrati nel mobile.Grazie a questo systema è possibile collegare i propri dispositivi mobili alla Spa.

Sincronizzazione con il dispositivo Bluetooth

1. Accendere il dispositivo Bluetooth.
2. Selezionale "AV ACUÁTICO" nell'élenco di dispositivi collegabili (non è necessario insertire alcuna password).

L'impiano è provvisto di un subwoofer e quattro altoparlanti. É in grado di collegare via Bluetooth l'impiano audio al vostro tablet o smartphone. Inoltre, vi consente di ascoltare le vostre emittenti radiofoniche preferite (AM/FM), nonché collegare un cavo di alimentazione extra o una chiavetta USB. Sul display LED apparirà perché state ascoltando.

SCHERMATA INIZIALE

bba2 funziona per Telefonie tablet con sistema iOS o Android.

Premere quello pulsante

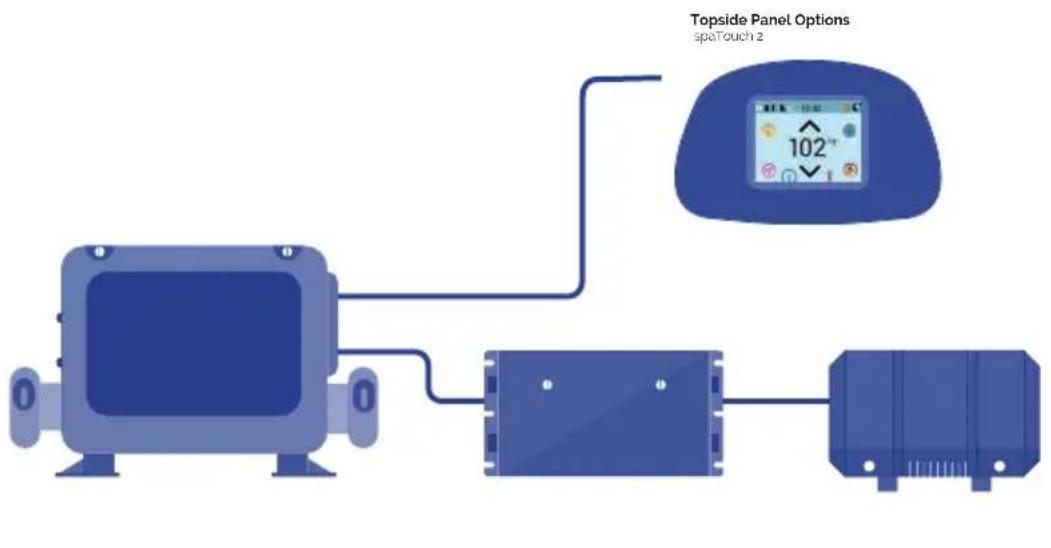

BLUETOOTH

1 - Alimentare il pack di sistema, collegando previamente bba2 al medesimo.

2 - Selezionare sul pannello superiore "A/V".

Pulsante musica

Tasti di accensione

3 - Attivare la funzione Bluetooth sullo smartphone o sul dispositivo audio.

4 - Sul proprio smartphone o dispositivo audio fare cig su "Cerca dispositivo Bluetooth". Assicurarsi di essere abbastanza vicini alla vasca spa.
5 - Selezionare "PPME70BT" nell'elenco di accoppiamenti.
6 - Fare cli c su "Connect". Una volta connessi, potrete ascoltare i vosri brani preferiti tramite il vostro smartphone o dispositivo audio.

bba2 funzione fino a circa 30 metri in Campo aperto. Tuttavia, tali intervalli possono variare a seconda degli impianti.

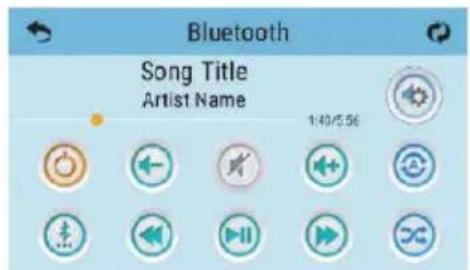

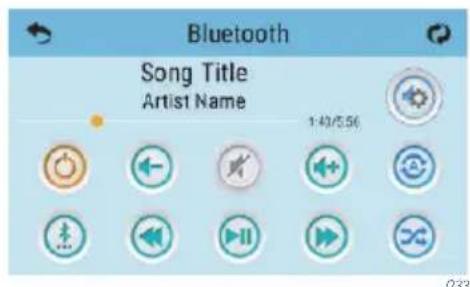

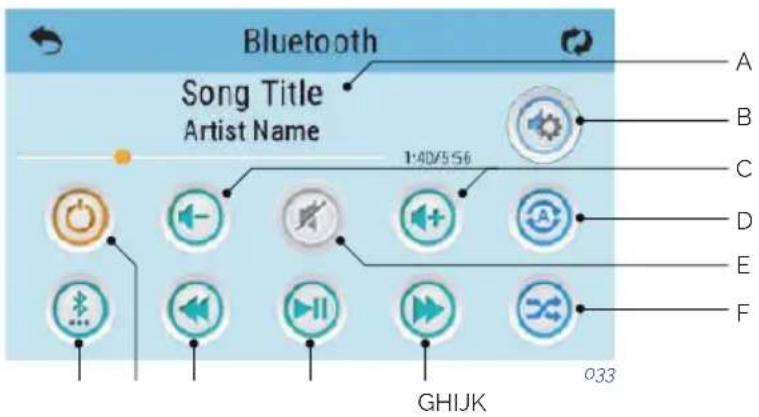

DISPLAY BLUETOOTH

A - Brano, artista, durata, tempo già trascorso
B - Impostazioni
C - Volume + / -
D - Ripeti

Ripeti un brano
Ripeti tutti i brani

E - Disattivazione audio accesa/spenta
F-Shuffle
G - Brano successivo
H - Riproduci/Pausa
I - Brano precedente
J - Acceso/spento
K - Modalità di input:

Alcuni symboli, come ad es. quello di "Ripeti", potrebbero non apparire se non si sta ascoltando musica.

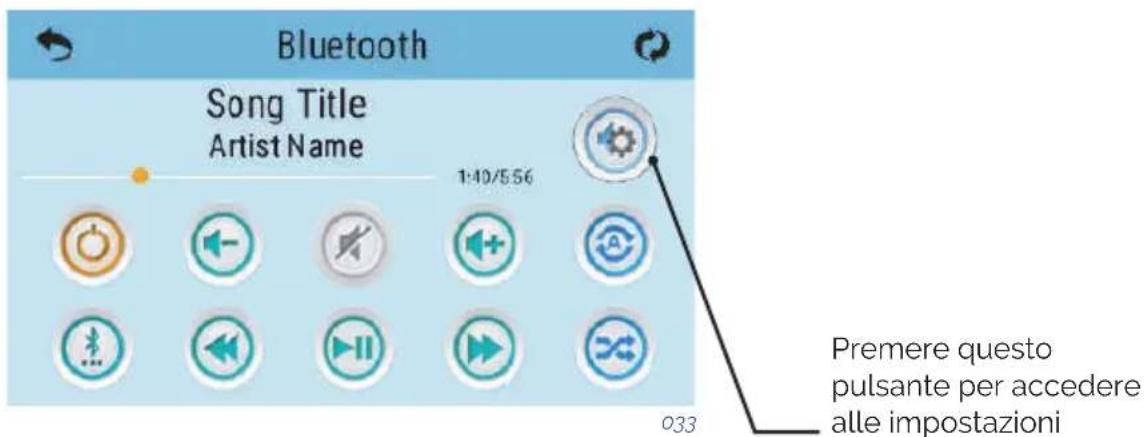

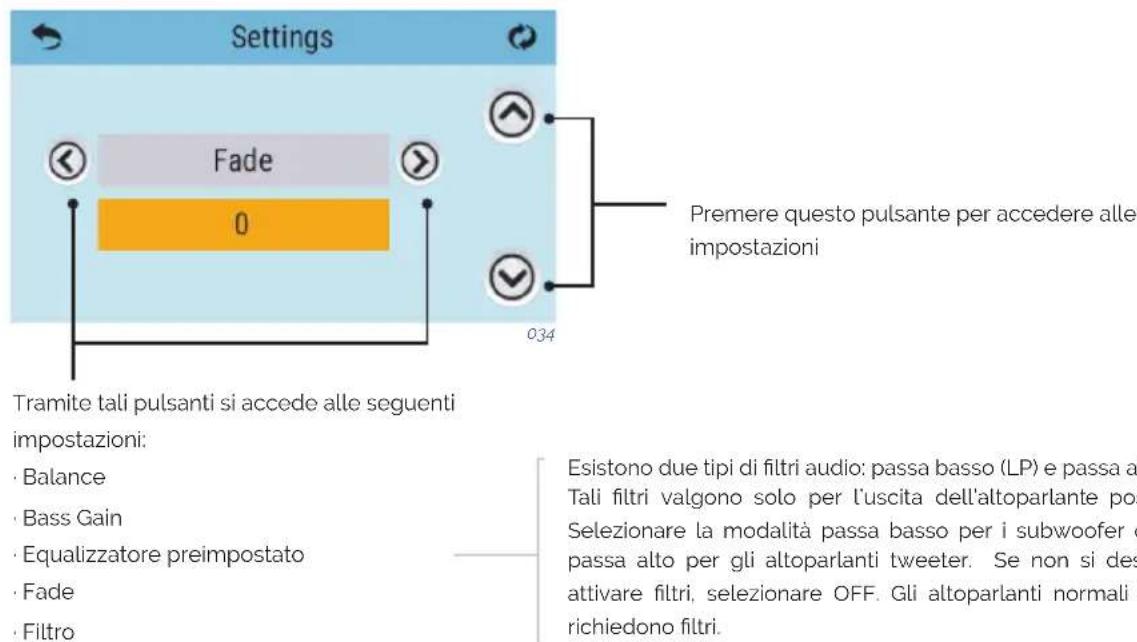

REGOLAZIONE DI IMPOSTAZIONI

FITNESS KIT

VANTAGGI

Nuotare con il FITNESS KIT aiuta ad acquisire forza e bruciare calorie, ottenendo gli stessi benefici del nuoto controccrente. Bastano alcuni minuti al giorno da dedicare a dinamicci esercizi cardiovascolari per mantenersi in forma, rafforzando e tonificando i muscoli.

NORMED'USO

Per illustrare come utilizzare correttamente il FITNESS KIT occorre anzitutto ribadire la necessità di seguire alcune metodologie per assicurarsi un uso adeguato del prodotto, nonché eliminare eventuali rischi di rotture o guasti delle barre.

Tali elementi sono stati appositamente concepti per praticare "tecniche di resistenza ed esercizi aerobici in acqua", non comeSYSTEMA di nuoto da impiegare a secco.

Note:

1. Non "TIRARE ECCESSIVAMENTE" la corda,或者其他 al 50% della sua lunghezza originaria.
2. Non saltare fuori alla vasca spa/piscina con la cinghia/l'elastico attaccati.
3. Non spingere fuori alla vasca spa/piscina. Iniziare a nuotare solo dopo essere entrati in acqua e quando nel sacco non vi è più elastico.

SUGGERIMENTI RELATIVI AL NUOTO:

1. Nuotare a un ritmo "da lento a moderato", facendo il massimo sforzo ed esercizio aerobicorawnzuotare troppo duramente.

2. Non cercare di raggiungere l'altra punta della vasca spa/piscina, potrebbero verificarsi dei problemi. Questi elementi sono stati concepti per oppore resistenza: "LASCIATE CHE SIA L'ACQUA A LavorARE".

3. Mention nuotate in uno qualsiasti dei 4 stili, date un ritmo alle vostre bracciate fluttuando avanti e indietro, seppur fondamentalmente rimanendo in uno spazio ben definito..

ISTRUZIONI DI MANUTENZIONE

1. Dopo agli uso risciacquare il FITNESS KIT con acqua pulita.
2. QUANDO NON SI UTILIZZA IL PRODOTTO CONSERVARLO IN UN POSTO FRESCO E ASCIUTTO per evitare di danneggiarne eccessivamente gli elementi. Un'esposizione prolongata ai raggi UV potrebbe averde degli effetti negativi su alcuni dei componenti. è preferibile conservarli tutti nellaolta fornita in dotazione.
3. Prima di agli uso controllare il FITNESS KIT. Se si dovessero rilevare evidenti segnali di danni o eccessiva usura NON UTILIZZARE il prodotto. NON VALE LA PENA CORRERE RISCHI.

ACCESSORI

Attualmente esistono: Maniglie allenamento braccia, strap allenamento gambe e il kit di allenamento

ATTACCHI CORDA FITNESS KIT

Per accorrciare le corde degli elastici e dei kit di esercitatione con vogatore seguire le istruzioni qui riportate:

1. La corda è unita a quattro (4) componenti (gancio, sfera, collare e corda/barra).
2. Per accorrisci la corda/barra, disinserire la parte di GANCIO degli elementi di unione, facendola ruotare in senso antiorario.
3. Tenere fermo il collare con le mani o tramite pinze, quindi spingere/schiacciare versus l'esterno la corda/barra allontanandola dal collare.
4. Ritirare la SFERA, schiacciandola versuso l'esterno, ossia versuso la fine della corda/barra.
5. Tagliare la corda/barra della lunghezza desiderata e quindi reinserire la SFERA da 12 " nella CORDA/BARRA, rispingendola nel collare.
6. Ricollegare i GANCI, facendoli ruotare in senso orario fino a che non sono fissi. L'operazione è quindi conclusa!

CONSIGLI DI FISSAGGIO DELLA CORDA

Fissare la corda alla vasca spa/piscina come illustrato.

6. MANUTENZIONE

Le Spa sono costruite con la massima qualità e con i materiali disponibili sul mercato che presentano la magiore durata. Una corretta manutenzione e cura faciliteranno la lunga durata della Vostra SPA e dei loro componenti.

6.1. Avvertenze

• Prima di procedere a realizzare qualsiasi operazione di manutenzione elettrica o meccanica, è importante assicurarsi che la macchina sia stata scollegata alla rete elettrica e che i dispositivi di messa in funzione siano bloccati.
• Non toccare l'impianto con i piedi bagnati.
• Prima di effettuare qualiasi lavoro nella SPA, si deve disinserire la corrente elettrica (differenziale in posizione OFF, oppure togliere il cavo elettrico).
• Questo apparecchio non può essere collegato ad una semplice spina.
• Questo appearecchio richiede una installatione elettrica adeguata. Questa dovrà essere effettuata da uno specialista, nel rispetto delle normative elettriche di sicurezza in vigore in agli paese.
• L'alimentazione elettrica dovrà sempre essere protetta da un differenziale ad alta sensibilità. Si consiglia l'uso di un differenziale da 30 mA.
• E' obbligatorio realizzare il collegamento di messa a terra. Il circuito di messa a terra dell'edificio si deve trovare sempre in perfette condizioni, onde garantire la sicurezza dell'utente della SPA. Nel caso in cui vi siano dei dubbi in proposito, procedere ad effettuare un controllo del circuito di messa a terra da parte di personale debitamente qualificato. Il produttore non assume alcuna responsabilità per eventuali danni provocati da una manutenzione inadequata del circuito di messa a terra.
• Non collegare l'apparecchiatura elettrica (differenziale in posizione ON) se la SPA è privata di acqua.
• Utilizzare un cavo con una sezione adeguata alla potenza della SPA ed alla distanza dal quadrado elettrico.
• Rispetto sempre leindicazionicontainnelcapitolo Avertimenti di sicurezza dl'esse,questo manuale.
• Unicamente uno specialista o il responsabile della manutenzione potranno accederare a qualiasi componente elettrico.
• Non accedere mai agli elementi elettrici con i piedi bagnati.
• Dovrebbe contentere mezzi per scollegare la spa alla rete come parte della installatione fissa, secondo le norme vigenti.

6.2. Manutenzione dell'acqua

La manutenzione dell'acqua è una dellesezioni a cui l'utente deve prestare magiore attenzione, in quanto è molto importante. Questa manutenzione dipenderà dal contentuto minerale dell'acqua utilizzata, alla frequenza di utilizzo dello Spa e dal numero di persona che la utilizzato.

PROTECCION ANTICONGELACION

Nel caso in cui i sensori di temperatura rilevino una discesa della temperatura sotto i 6.7^ la resistenza e la pompa di filtraggio si collegano automaticamente per evitare il congelamento dell'acqua e i danni che potrebbero verificarsi nella Spa. L'impianto rimarra collegato per 4 minuti dopo un aumento di temperatura al di sopra dei 7.2^ . In ambienti più freddi siouldo aggiungere un sensore di temperatura addizionale per evitare congelamenti non rilevati dai sensori standard. Se in questa situazione la pompa non dovesse funzionare, svuotare lo Spa e mettersi in contatto con il proprio distributore autorizzato o con il servizio di assistenza tecnica.

SICUREZZA NELL'USO DEI PRODOTTI CHIMICI

Prima di utilizzare un qualsiasi prodotto chimico, leggere attendamente le istruzioni d'uso riportate sull'etichetta del prodotto.

• Si consiglia che sia sempre la stessa persona ad utilizzare i prodotti chimici. Mantenere questi prodotti fuori alla portata dei bambini.
• Versare in acqua le quantità esatte specificate, né in excesso né in difetto.
• Mantenere le confezioni chiuse in luoghi asciutti e ben areati.
• Non inalare i prodotti chimici, né lasciare che entrino in contatto con occhi, naso o bocca. Lavarsi le mani più il loro uso.
• Seguire leindicazioni di emergenza riportate sull'etichetta del prodotto, in caso di incidente o ingestione dello stesso
• Non fumare quando si maneggiano quosti prodotti. Possono essere inflammabili.
• Non immagazzinare quosti prodotti nel mobile dello Spa
• Non mescolare i prodotti tra di loro. Aggiungere nell'acqua prima uno e poi l'altro per evitare possibili reazioni tra di loro.
  Non buttare i prodotti chimici nell'acqua nelle sono persone all'interno dello Spa.

PROGRAMMA DI MANUTENZIONE DELL'ACQUA DELLO SPA

Tutti I prodotti chimici: bromo in pastiglia, alghicida, anti-calcare e riduttore di pH devono essere versati in un dosatore galleggiante (non fornito), con la pompa dei getti in funzione e per un minimo di dieci minuti

REGOLAZIONDEDEL pH

Si raccomanda un indice di pH compreso tra i 7,2 e 7,6.

Il livello di pH misura l'acidità e l'alcalinità: valori superiuri a 7 sono alcalini, inferiori a 7 sono acidi.

ATTENZIONE

E' molto importante Maintainere un corretto livello di pH sia per il buon funzionamento del disinfettante che per evitare corrosioni o incrostazioni nella Spa. Un livello non adeguato di pH può provocare danni che in nessun caso saranno coperti alla garanzia dello Spa.

• Se il livello di pH è molto basso, gli effetti sono i seguenti:

• Il disinfettante si scioglierà rapidamente

• L'apparecchiatura dello Spa può iniziare a presentare corrosione

• L'acqua può iniziare a produrre irritazioni nei bagnanti

• Se il livello di pH è molto elevato, gli effetti sono i seguenti:

• Il disinfettante è meno efficace

• Appariranno incrostazioni sull'acrilico e sull'apparecchiatura.
• L'acqua può diventare torbida
• I pori della cartuccia filtrante possono ostruirsi.

Verificare quotidianamente il pH dell'acqua con il kit di analisi del pH. (Non fornito)

Se il pH è superioreagli indici,utilizzare PH MINOR SPA. Attendere due ore prima di rifare il test del pH.

Se il pH è inferioreagli indici,utilizzare PH MAJOR SPA. Attendere due ore prima di rifare il test del pH.

Se l'indice del pH è conforme ai valori di cui sopra, passare al seguente punto.

Quando I'ndice del pH e regolato ai valori sopra riportati procedere con il punto successivo.

DISINFIZIONE DELL'ACQUA

La disinfezione dell'acqua è di somma importanza per distruggere alghe, batteri ed organismi che possono crescere nell'acqua. Al contrario un'azione disinfettante eccessiva può produrre irritazioni alla pelle eagli occhi.

Il disinfettante adeguato per l'acqua dello Spa è il BROMO IN PASTIGLIE. Questo prodotto si mette nel prefiltro e si scioglie gradualmente.

Verificare quotidianamente il livello di bromo residuo utilizzato il kit di analisi del bromo.

Si consiglia un livello di bromo residuo tra i 2,2 e i 3,3 ppm.

USO DI PRODOTTI SPECIALI

Oltre ai prodotti per mantenere il pH e il livello del disinfettante, ne esistono altri, formulati espRESSamente per essere usati nelle SPA, i quali aiutano a mantenere l'acqua e l'apparecchiatura in condizioni perfette.

• ANTICAL CARE-SPA: Evita la precipitation dei sale di calcio (incrostazioni), soprattutto in acqua dure. Questo prodotto siaggiunge settimanalmente ed agli volta che si cambia l'acqua.
• ALGHICIDA-SPA: Questo alghicida previene la crescita di alghe nell'acqua dello Spa.
  Questo prodotto viene aggiunto settimanalmente e agli volta che si cambia l'acqua.
• ANTISCHIUMOGENO-SPA: Spesso a causa dell'agitatione dell'acqua e dei grassi presenti nell'acqua si forma della schiuma. Quando si osserva una presenza importante di schiuma nell'acqua bisogna eliminarla con il prodotto anti-schiumogeno-SPA.
• SGRASSANTE-SPA: Per eliminare gli aloni di sporcizia e grassi che si formano sulle pareti dello Spa. Per utilizzato questo prodotto si consiglia di svuotare lo Spa dall'accua ed applicare il prodotto sgrassante sulle zone da pulire utilizzando una spugna. Successivement sciacquare con molta acqua.

GENERATORE DIOZONO

L'ozono, O3, è un composto chimico ossidante e molto efficace nella disinfezione dell'acqua. Il suo principalevantaggio è che non lascia residui chimici ed è inodore.

La capacité di disinfezione si basa sul suo potenziale ossidativo, che porta alla rimozione della materia organica che potrebbe essere nell'acqua.

Per produrre ozono, esiste un ozonizzatore che,attraverso l'elettricità, produce ioni di ozono dall'ossigeno ambientale, Anythinge avviene automaticamente e il prodotto generato viene iniettato attraverso gli ugelli di ritorno della filtrazione; in modo che l'azione di qualsiasi meccanismo da parte dell'utente non sia necessaria per la sua generatione.

L'acqua viene raccolta dallo straripamento, dagli scarichi o dallo skimmer, dall'assorbimento esercitato alla pompa delhetto.

Successivamente, passa atraverso lo scambiatore di calore e l'ozono viene iniettato alla sua uscita. L'acqua è distribuita dal ritorno di filtrazione.

Il trattamento con ozono non esclude l'uso di altri prodotti chimici come il bromo o il cloro.

L'ozono è considerato un processo complementare ai precedenti, riducendo così il consumo di bromo o cloro.

GUIDA RAPIDA DI APPLICATIONE DEI PRODOTTI CHIMICI

	Motivo del suo uso Quantità per	m3di acqua Freqenza di uso
pH Minor Spa	Aggiungere nel caso in cui il test del pH è superiore ai valori accettabili (7,2-7,6 ppm).	Aggiungere seconde le raccomandazioni del fabbricante del prodotto chimico.	Analizzare quotidianamente il pH con il test di pH.
pH Major Spa	Aggiungere nel caso in cui il test del pH è inferiore ai valori accettabili (7,2-7,6 ppm).	Aggiungere seconde le raccomandazioni del fabbricante del prodotto chimico.	Analizzare quotidianamente il pH con il test di pH.
Bromo in pastiglie	Aggiungere nel caso in cui il test del bromo è superiore ai valori accettabili (3-5 ppm).	Aggiungere seconde le raccomandazioni del fabbricante del prodotto chimico.	Analizzare quotidianamente il bromo con il test del bromo.
Anticalcare	Evitare precipitazioni dei sali di calcio (incrostazioni).	Aggiungere seconde le raccomandazioni del fabbricante del prodotto chimico.	Una volta alla settimana ed agli volte che si cambia l'acqua.
Alghicida spa	Prevenir la crescita delle alghene nell'accua.	Aggiungere seconde le raccomandazioni del fabbricante del prodotto chimico.	Una volta alla settimana ed agli volte che si cambia l'acqua.
Sgrassante	Elimare gli aloni di sporcizia sulle pareti dello Spa.	Sfregare con una spugna e sciacquare successivamente con abbondante acqua.	Quando si osserva sporcizia sulle pareti dello Spa.
Antischiumogeno	Presenza della schiuma nell'accua.	Aggiungere seconde le raccomandazioni del fabbricante del prodotto chimico.	Quando si osserva sporcizia sulle pareti dello Spa.

6.3. Manutenzione dei filtri

! ATTENZIONE

Si consiglia di controllare periodicamente lo stato della cartuccia del filtr. Se lo sporco è osservato, deve essere pulito o sostituirlo.

Ricordate che unattro intasato produce un calo del flusso d'acqua, cui causare un malfunzionamento della Spa.

La Spa dovrebbe operare sempre con il pre filtro e cartuccia filtro posizionato correttamente. Maiippo oggetti che potrebbero ostruire l'ingresso del filtrio.

Tutti i centri termali includono un filtro che può essere telescopico, skimmer pressione o solo skimmer. Controllare il tipo di filtrro spa e seguire le istruzioni.

TELESCOPICO

PRESSIONE + SKIMMER

SKIMMER

035

PULIZIA DEL FILTRO TELESCOPICO:

1. Scollegare le apparecchiature elettriche. Differenziale in posizione OFF.
2. Svitre la parte superiore del filtro.
3. Rimuovere la cartuccia.
4. Pulire la cartuccia con acqua a bassa pressione.

PULIZIA DEL FILTRO PRESSIONE:

1. Scollegare le apparecchiature elettriche. Differenziale in posizione OFF.
2. Svitare le 2 viti nella parte superiore del filtro.
3. Sbloccare e svitare la parte superiore del filtro.
4. Rimuovere la cartuccia.
5. Pulire la cartuccia con acqua a bassa pressione.

1. Scollegare le apparecchiature elettriche. Differenziale in posizione OFF.
2. Tirare la parte superiore dello skimmer.
3. Rimuovere la cartuccia.
4. Pulire la cartuccia con acqua a bassa pressione.

039

ATTENZIONE

Ricardo tutti i passaggi e chiudere la valvola per evitare danni alle Terme o a se stesso.

6.4. Pulizia del prefiltro della pompa

È conveniente controllare periodicamente lo stato del prefiltro della pompa per evitare l'otturazione dello stesso. Se si osserva la presenza di sporcia Accumulata lo si dovrè apriere e procedere ad una pulizia.

Per pulire il prefiltro, procedere nella seguente maniera:

1. Disattivare la pompa di filtraggio collocando il selettore in posizione OFF.
2. Chiudere la valvola del circuito di filtraggio che connette la pompa con lo spa.
3. Con l'aiuto della chiave in dotazione con l'apparecchio, girare il coperchio superiore del prefiltro in senso antiorario fino a liberarla, togliere il coperchio ed estrarre la cesta del prefiltro per pulirla.
4. Rimettere la cesta nella sua posizione. Collocare in maniera corretta il giunto del coperchio per poi chiuderlo con l'aiuto dell'apposita chiave.
5. Aprière nuovamente la valvola del circuito di filtraggio.

6.5. Manutenzione dell'acrilico

Cura facile per un elegante superficie:

• Utilizzare detergenti comuni per uso generale. Per la cura e la pulizia normale, utilizzato un panno morbido o una spugna con un po 'di sapone e acqua. Sciacquare bene e asciugare con un panno asciutto e pulito. Se si utilizza un detergente per la casa, si prega di assicurarsi che sia indicato per superfici acriliche da parte del produttore.
• Mai usare detergenti abrasivi.
• Non permettere la superficie acrilica di entrare in contatto con chetoni o esteri, come acetone, acetati (come solventi per unghie, smalto per unghie o sostanze di lavaggio a secco) o qualsiasi solventa organico con il cloro, vernici, benzina, solventi aromatici, ecc
  Rimuovere la polvere, macchie e sporco secco con un panno morbido, umido.
• Pulire le macchie di grasso, olio, vernice e inchiostro con alcol isopropilico e asciugare con un panno asciutto e pulito. - Evitare di usare rasoi o qualsiasi altro tipo di strumento affiliato che potrebbero graffiare la superficie. Piccoli grafi possono essere rimossi mediante l'applicazione di un sottile strato di vernice automobilistica e leggermente lucidatura con un panno pulito.
• Una volta alla settimana, pulire l'area della Spa che non è subacqueo con uno smalto di qualità per Terme.

ATTENZIONE

Ricordate di non lasciare mai lo Spa alla copertura, vuoto ed esposto al sole.
dato che potrebbe subire danni non coperti da garanzia.

6.6. Manutenzione del faretto

L'unica manutenzione del faretto è ilchio della lampada. Per sostituire la lampada, seguire i passi indicati di seguito:

A seconda del modello di faretto dello Spa, ilchio della lampadina dovrè essere effettuato nella seguente maniera:

Senza svuotare l'acqua dello Spa:

• Smontare il pannello laterale di legno dal lato dove è montato il faretto dello Spa, utilizzando un cacciavite stecker medio.
• Per sostituire la lampadina, girare il cappuccio portalampada nero verso sinistra, estrarlo alla sua sede e sostituire la lampadina.

Una volta sostituita la lampadina difettosa con una nuova, rimontare il portalampade nella sua sede e montare di nuovo il pannello laterale di legno dello Spa.

IMPORTANTE - PERICOLO DI SCARICA ELETTRICA!

Assicurarsi che allo Spa non arrivire corrente elettrica.

Prima di effettuare qualiasi manipolazione verificare che il faretto NON riceva tensione.

Non installare in nessun caso le lampade月以来 frontale

Per assicurarsi della perfetta tenuta stagna si deve pulire la sede della guarnizione piatta del vetro oppure sostituirla se si notano delle deformazioni permanenti o quale taglietto.

6.7. Manutenzione in periodi di non utilizzato o di assenza

PERIODI BREVI (3-5 giorni)

• Regolare il pH e trattare l'acqua (vedi sezione Manutenzione dell'acqua).
• Coprire lo Spa.
• Al rientro, regolare di nuovo il pH e trattare di nuovo l'acqua.

PERIODI LUNGHI (5-14 giorni)

• Programmare la temperatura al suo livello più basso.
• Regolare il pH e trattare l'acqua (vedi sezione Manutenzione dell'acqua).
• Coprire lo Spa.
• Al rientro, riprogrammare la temperature desiderata, regolare di nuovo il pH e trattare di nuovo l'acqua.

PREPARAZIONE PER IL PERIODO INVERNALE

In caso di non utilizzo dello Spa durante i periodi invernali o per periodi prolongati si devono effettuare le seguenti operazioni:

• Scollegare l'apparecchiatura elettrica, mettere la leva dell'interruttore del differenziale in posizione OFF.
• Localizzare la valvola di scarico (vedi sezione Scarico dello Spa) e girare la manopola rossa della valvola affinché rimanga in posizione APERTA. In quello modo lo Spa si svuoterà per gravitàattraverso lo scarico generale.
• Lasciare la valvola di scarico aperta.
• Estrarre dal filtrlo la/le cartuccia/e filtranti (vedi sezione Manutenzione del filtrro e conservare in luogo asciutto.
  Pulire ed asciugare lo Spa.
  Coprire lo Spa.

Ricorda che lo svuotamento della spa non è completa. Per lunghi periodi di inattività e soprattutto in inverno, eliminare l'acqua in piedi nei sedili e in fondo alla spa con una spugna. I resti dell'acqua dai tubi possono essere risucchiatiattraverso gli ugelli dell'acqua e dell'aria con una pompa di aspirazione per liquidi. É inoltre necessario svuotare le pompè attraverso la spina di scarico.

7.MESSAGEDIERRORE

Messagio Significato	Come intervenire
Temperatura dell'acqua nonnota		Attendere che la pompa funzioni per almeno 1 minuto, dopodichè sul display apparirà la temperatura.
Condizione di possibile congenamento	Ilsystemha rilevato una condizione di potenziale congenamento oppure l'interruttore ausiliario di congenamento si è chiuso.	Tutti i dispositivi d'acqua sono attivati. In alcuni casi, le pompe si possono accendere o spegnere e più darsi che il riscaldatore funzioni durante la protezione anti-congelamento.Qesto è un messaggio operativo, non la segnalazione di un erre
Acqua troppo calda-M029	L'impianto ha rilevato una temperature dell'acqua della vasca spa di 110°F (43.3°C) o superiore, per cui le funzioni della vasca sono disattivate.	L'impianto effettuerà automaticamente un reset nel momento in cui la temperatura dell'acqua della vasca spa scende al di sotto di 108°F (42.2°C). Controllare che la pompa non sia stata troppo a lungo in funzionamento o che la temperatura ambiente non sia troppo elevata.
Livello dell'acqua troppo basso	Tale messaggio più apparire solamente in un systema dotato di sensore del livello dell'acqua. Appare ognualvolta il livello dell'acqua scenda in maniera eccessiva (o in caso di scollegamento del sensore del livello dell'acqua).	Sparisce automaticamente quando si torna ad averere un livello dell'acqua adeguato. Non appena appara tale messaggio le pompè e il riscaldatore si spengono.
Portata dell'acqua insufficiente - Mo16	È possible che la portata dell'acqua che circola nel riscaldatore non si sufficie per sotrarre calore all'elemento riscaldante.	Il riscaldatore inizIERà ad avviarii nuovamente dopo all'incirca 1 minuto.Vedasi:".
Errore portata d'acqua M017	La portata dell'acqua che circola nel riscaldatore non è sufficiente per sotrarre calore all'elemento riscaldante, per cui il riscaldatore si è disattivato.	Vedasi:".
Il riscaldatore potrebbe essere asciutto-M028	Il riscaldatore potrebbe esseri asciugato o potrebbe non esserci abbastanza acqua nel riscaldatore per accenderlo. La spa si disconnette per 15 minuti. Premere un pulsante qualsiasi per ripristinare il riscaldatore.	Vedasi:".
Riscaldatore asciutto-M027	All'interno del riscaldatore non vi è abbastanza acqua per consentire l'avvio. La vasca spa è spenta.	Una volta rispetto il problema azzerare il messaggio per consentire il riavvio del riscaldatore.Vedasi:".
Riscaldatore troppo caldo-M030	Uno dei sensori che misura la temperatura dell'acqua ha rilevato all'interno del riscaldatore un valore di 118°F (47,8°C), per cui la vasca spa è spenta.	Azerare il messaggio quando la temperatura dell'acqua scende al di sotto di 108°F (42.2°C).Vedasi:".
Verifiche relative alla portata		Sono in corso delle verifiche in merito ai seguenti parametri: livello insufficiente dell'acqua, restrizioni del flusso di aspirazione, valvole chiuse, aria intrappolata, troppi getti chiusi e adescamento pompà.
Sensori non sincronizzati - M015	È POSSIBLE che i sensori della temperature non siano sincronizzati i 3°F.	Se tale messaggio non scompare entro un paio di minuti chiamare il personale di assistenza tecnica.
Sensori non sincronizzati -- Chiamare il personale di assistenza tecnica - M026	I sensori della temperature sono EFFETTIVAMENTE non sincronizzati.	Tale guasto è presente da almeno 1 ora. Chiamare il personale di assistenza tecnica. Vedasi:".
Guasto sensore A, Guasto sensore B - Sensore A: M031, Sensore B: M032	Guasto di un sensore della temperature o del circuito di un sensore.	Se il problema persiste contattare il proprio rivenditore o personale di assistenza tecnica qualificato. Vedasi:".
Errore di comunicazione	L'impianto non comunca con il pannello di controllo.	Se il problema persiste contattare il proprio rivenditore o personale di assistenza tecnica qualificato.
Software di prova installato	Ilsystema di controllo sta funzionando con un software di prova.	Se il problema persiste contattare il proprio rivenditore o personale di assistenza tecnica qualificato.
Errore di memoria del programma - M022	All'accensione si è verificato un erre nell'alla somma di controllo del programma.	Cchio significà che vi è un problema con il firmware (programma operativo), per cui è necessario l'intervento del lavoro di assistenza tecnica. Vedasi:".
Impostazioni ripristinate (errore di memoria del programma) - M021		Se tale messaggio appara durante più di un'accensione contattare il proprio servizio di assistenza tecnica. Vedasi:".
Guasto dell'orologio - M020		Se il problema persiste contattare il proprio rivenditore o personale di assistenza tecnica qualificato. Vedasi:".
Errore di configurazione (la vasca spa non si avvia)		Se il problema persiste contattare il proprio rivenditore o personale di assistenza tecnica qualificato.
È possibile che una pompà sia rimasta accesa - M034	È possibile che si via verificato il surriscaldamento dell'acqua.	SPEGNERE LA VASCA SPA. NON ENTRARE NELL'ACQUA. Contattare il proprio rivenditore di fiducia o personale tecnico qualificato.
Errore temperatura troppo calda - M035	A quanto pare una pompà è rimasta accesa durante l'ultimo avvio della vasca spa. SPEGNERE LA VASCA.	NON ENTRARE NELL'ACQUA. Se il problema persiste contattare il proprio rivenditore o personale di assistenza tecnica qualificato.

** Alcuni messaggi sin sono azzerare dal pannello. Tali messaggi sono contraddistiti dall'icona Annulla presente in fondo alla schermata del messaggio. Premendo il testo di tale icona è possibile azzerare il messaggio

MESSAGE PROMEMORIA

Verifica pH: cui apparire regolarmente, ovvero agli 7 giorni. Controllare il livello di pH con un apposto kit di test e regolare tale valore aggungendo le sostanze chimiche pertinenti.

Verifica disinfettante: più apparire regolarmente, ovvero agli 7 giorni. Controllare il livello del disinfettante e di altre sostanze chimiche con un apposto kit di test e regolare tale valore aggungendo le sostanze chimiche pertinenti.

Pulisci filtering: più apparire regolarmente, ovvero agli 30 giorni. Pulire il disposativo di filtrazione secondo le istruzioni fornite dal produttore.

È utile effettuare una manutenzione generale: i messaggi promemoria si sono annullare alla schermata Promemoria. Il produttore più scegliere i singoli messaggi promemoria. è possibile disattivarli completamente oppure Maintainere un numero limitato di promemoria in un modello specifico. La Frequenza con cui appeare ciascun promemoria (ovvero, 7 giorni) più essere stabilita dal produttore.

Verifica GFCI (o RCD): più apparire regolarmente, ovvero agli 30 giorni. L'interruttore salvavita (GFCI) o l'interruttore di protezione dalle correnti di guasto (RCD) sono degli importanti dispositivi di sicurezza che vanno regolarmente controllati per assicurarsi della rispectiva affidabilità. Ciascun utente dovrebbe essere formato in modo tale da saper testare in maniera sicura l'interruttore GFCI o RCD associato all'impianto idromassaggio. Tali interrupttori sono provvisti di un apposto pulsante TEST o RESET che consente all'utente di controlling il buon funzionamento.

Cambia acqua: più apparire regolarmente, ovvero agli 90 giorni. Cambiare regolarmente l'acqua della vasca idromassaggio per mantenere sia il corretto equilibrio chimico che le condizioni igienichepertinenti.

Pulisci copertura: più apparire regolarmente, ovvero agli giorni. Le copertura in vinile vanno pulite e tenute con cura per garantire la lunga durata della vasca.

Prenditi cura del legno: più apparire regolarmente, ovvero agli 180 giorni. Gli arredi e i bordi in legno vanno puliti e tenuti con cura secondo le istruzioni del produttore se si vuole prolungare al massimo la durata della vasca.

Cambia filtr: più apparire regolarmente, ovvero agli 365 giorni. Sostituire talvolta i filtri per mantenere un buon funzionamento e delle condizioni igieniche adeguate della vasca.

Cambia UV: più apparire regolarmente. Cambiare l'UV secondo le istruzioni del produttore.

Verifica ozono: più apparire regolarmente. Controllare il generatore di ozono secondo le istruzioni del produttore. Check-up.

8. PROBLEMESOLUZIONI

Problema Motivi Soluzioni
La portata dell'acqua filtrata è insufficiente.	Filtro ostruito da sporcizia. Effettuare il lavaggio del filtrò.
La pompa del massaggio dei jet non funziona.	Il cavo del pannello di controllo digitale è scollegato alla piatra.	Collegare il cavo alla piatra.
Non funziona.	Mancanza di alimentazione elettrica.	Verificare il collegamento della pompa al quadro elettrico.
	Differenziale scollegato.	Collegare il differenziale.
Non si azionza la pompa di massaggio dell'aria Blower.	Il cavo del pannello di controllo digitale è scollegato alla piatra.	Collegare il cavo alla piatra.
	Mancanza di alimentazione elettrica.	Verificare il collegamento della pompa al quadro elettrico.
	Per surriscaldamento la pompa si scollega da sola.	Lasciar raffreddare per circa 3 ore e azionare di nuovo la pompa.
Esce acqua dal Venturi. Jet chiusi.	Jet installati male: il coperchietto esterno del getto ha un movimento di un quarto di giro per aprire e chiudere il passaggio dell'acqua. Se questo coperchietto fa un giro complete, non è ben installato e si dovrá togliere il getto e riposizionarlo correttamente.	Aprire il getto. Estrarre il jet: estrare il coperchietto di 2 cm. circa. Svitare il jet girando in senso antiorario. Una volta smontato riposisizione il jet, avvitando in senso orario. Spingere in辖区内l coperchietto esterno.
Poca portata di aria nei jet. Venturi chiusi	Ostruiti. Aprire i Venturi.
Poca portata di aria. Spazionale del motore	guaste. Cambiare la pompa.
L'accra non raggiunge la temperatura desiderata.	Sonda deteriorata. Verificare la temperatura programmata.	Cambiare la sonda della temperatura. Impostare la temperatura.

Nota: nella sezione Messaggi diagnostici del pannello di controllo, i messaggi diagnostici sono menzionati per risolverve possibili guasti.

9. RICICLAGGIO E PROTEZIONE DELL'AMBIENTE

Lo Spa è dotato di materiale elettrico e/o elettronico, quindi al termine della sua vita utile deve essere adeguatamente trattato come un residuo speciale.

Mettersi in contatto con le autorità locali per conoscere il procedimento di raccolta e di trattamento dei residui con materiale elettrico ed elettronico.

301

10. DICHIARAZIONE DI CONFORMITA

IBERSPA, S.L.

N-II km 516,8

Carrer Projecte II

25200 - Cervera (Lleida)

SPAIN

ES PRODUCTOS:

I prodotti su elencati sono conformi alle seguenti : Direttiva 2014/30/UE (Compatibility elettromagnetica), Direttiva 2014/35/UE (Bassa Tensione) e alla Norma Europea: EN 17125:2018, EN 60335-1:2012+AC+A11 - EN 60335-2-60 : 2005+A1+A11+A12+A2

PT - DECLARATION DE CONFORMIDADE

Os produits acima mentionado está conforme a: Direiva 2014/30/UE (Compatibiliadte Electromagnética), Direiva 2014/35/UE (Baixa tensão) e a Norma Europeia EN 60335-1:2012+AC+A11-EN 60335-2-60:2005+A1+A11+A11+A12+A2 -1:2012+AC+A11-EN 60335-2-60:2005+A1+A11+A11+A12+A2

NL - CONFOMITEITSVERKLARING

Interruptores DIP attribuiveis

2 - No painel superior selezione "A/V".

Botão musica

Botão de ligado

IT - DICHIARAZIONE DI CONFOMITA

I prodotti su elencati sono conformi alle seguenti : Direttiva

2014/30/UE (Compatibilita elettromagnetica), Direktiva 2014/35/UE

(Bassa Tensione) e alla Norma Europea: EN 17125:2018, EN 60335

1:2012+AC+A11- EN 60335-2-60:2005+A1+A11+A12+A2

PT - DECLARACHO DE CONFORMIDADE

Os produits acima mentionado está conforma a : Directa

2014/30/UE (Compatiblee Electromagnetica), Direcva 2014/35/UE

IT - DICHIARAZIONE DI CONFOMITA

I prodotti su elencati sono conformi alle seguenti : Direttiva

2014/30/UE (Compatibilita elettromagnetica), Directiva 2014/35/UE

(Bassa Tensione) e alla Norma Europea: EN 17125:2018, EN 60335-

1:2012+AC+A11-EN60335-2-60：2005+A1+A11+A12+A2

PT - DECLARACHO DE CONFORMIDADE

Os produits acima mentionado está conforme a : Direactiva

2014/30/UE (Compatiblee Electromagnetica), Direcva 2014/35/UE
