MANUALE UTENTE 82100 KORONA

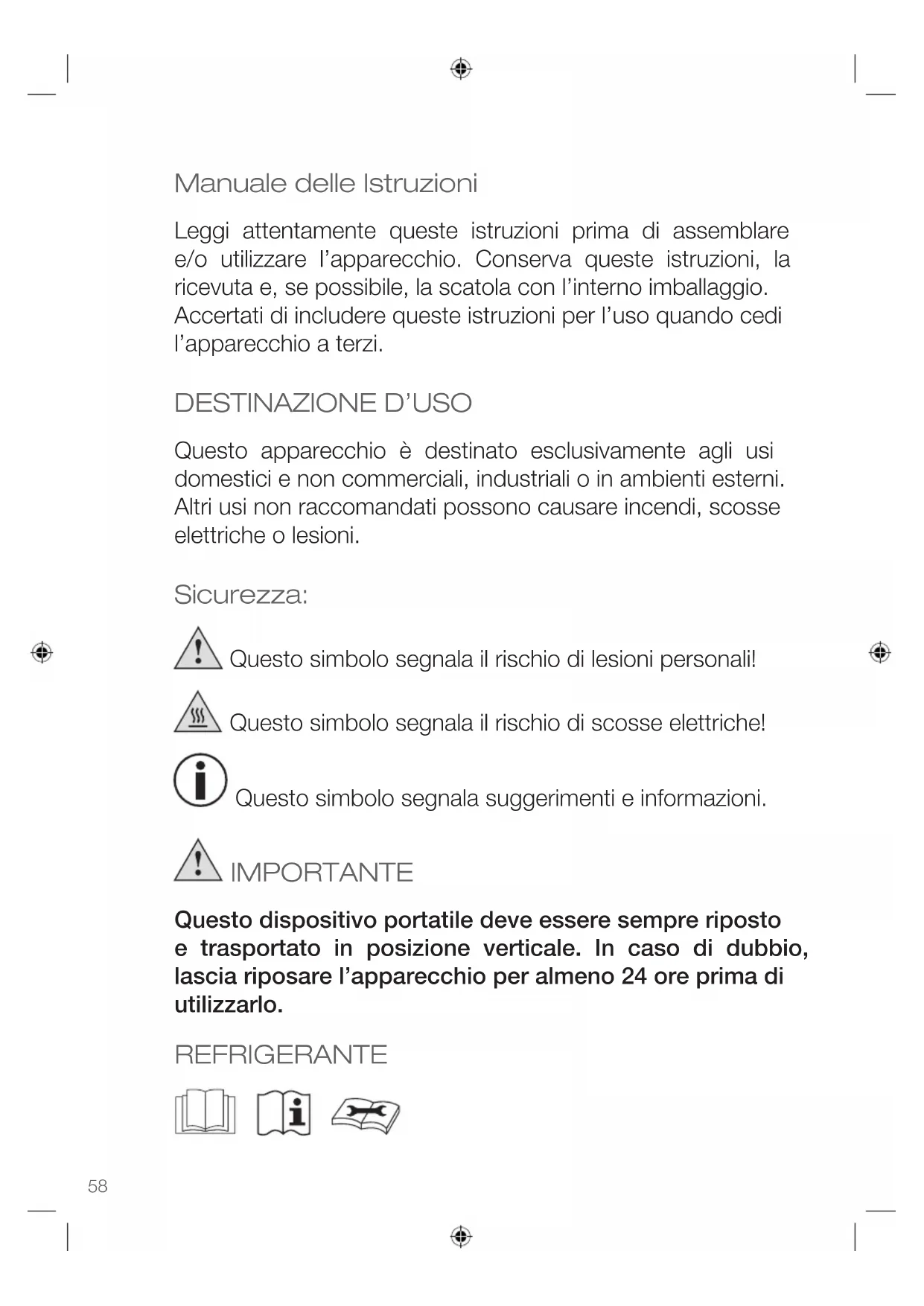

Questo apparecchio è destinato esclusivamente agli usi domestici e non commerciali, industriali o in ambienti esterni. Altri usi non raccomandati possono causare incendi, scosse elettriche o lesioni. Sicurezza: Questo simbolo segnala il rischio di lesioni personali! Questo simbolo segnala il rischio di scosse elettriche! Questo simbolo segnala suggerimenti e informazioni. IMPORTANTE Questo dispositivo portatile deve essere sempre riposto e trasportato in posizione verticale. In caso di dubbio, lascia riposare l’apparecchio per almeno 24 ore prima di utilizzarlo. REFRIGERANTEITALIANO Manuale delle Istruzioni

Il refrigerante utilizzato in questo deumidificatore portatile è il R290. La quantità di refrigerante usata è inferiore a 1kg e si trova in un circuito di refrigerazione chiuso. Pericolo, rischio di incendio! R290 Avvertenza!

• L’apparecchio deve essere installato, utilizzato e conservato in stanze con superficie superiore a 4m² .

• Non usare mezzi diversi da quelli raccomandati dal produttore allo scopo di accelerare il processo di scongelamento o per pulire.

• L’apparecchio va tenuto in locali senza dispositivi di accensione in funzionamento continuo (ad esempio: fiamme libere, apparecchi a gas in funzione o stufe elettriche in funzione).

• Non perforare né bruciare.

• Tieni bene a mente che i refrigeranti non hanno alcun odore.

• Chiunque lavori sui circuiti del refrigerante deve essere in possesso di un certificato di qualifica emesso da un ente accreditato del settore, atto a dimostrare la sua competenza nella gestione sicura dei refrigeranti secondo le procedure affermate nel settore.

• Gli interventi di assistenza devono essere eseguiti solo in conformità con le specifiche stabilite dal produttore. Se fosse richiesto il servizio di altre persone per i lavori di manutenzione e riparazione, la persona qualificata nella gestione di refrigeranti infiammabili dovrà costantemente monitorarne l’operato.60 Istruzioni di Sicurezza Generali

• Il produttore non si assume alcuna responsabilità per eventuali danni causati da un uso errato dell’apparecchio.

• Unusoerratooimpropriopuòdanneggiarel‘apparecchio e causare lesioni all’utente.

• Prima di collegare l’apparecchio alla rete elettrica, accertati che la tensione locale corrisponda a quella dell’apparecchio, o questo potrebbe surriscaldarsi e danneggiarsi. Attenzione! Rischio di scossa elettrica!

• Non immergere mai l’apparecchio,il cavo o la spina in acqua o altri liquidi.

• Nonusarel’apparecchioinambientiesterni. Gli elettrodomestici non sono giocattoli!

• Non lasciare mai l’apparecchio incustodito durante l’uso.

• Questo apparecchio non è adatto ad essere usato da bambini di età inferiore agli 8 anni o da persone con ridotte capacità fisiche, sensoriali o mentali, o prive della necessaria esperienza e perizia, a meno che non supervisionate e istruite sull’uso sicuro dell’apparecchio e sui rischi ad esso connessi. I bambini non devono giocare con l‘apparecchio. La pulizia e gli interventi di manutenzione eseguibili dall‘utente non devono essere affidati ai bambini, a meno che non siano supervisionati.

• Tieni l’apparecchio e il suo cavo fuori dalla portata dei bambini di età inferiore a 8 anni.

• Stacca sempre la spina dell’apparecchio quando non lo usi e prima di pulirlo.ITALIANO Manuale delle Istruzioni

• Tira sempre afferrando la spina e mai il cavo.

• Tieni l’apparecchio ed il cavo lontano da superfici calde, in modo che non si danneggi.

• Non far passare il cavo sotto i tappeti. Accertati che il cavo non sia causa d’inciampo e che non possa essere accidentalmente strattonato durante l’uso.

• Non far pendere il cavo da bordi spigolosi.

• Non piegare il cavo e non avvolgerlo attorno all’apparecchio. Non usare l’apparecchio se…

• …il cavo è danneggiato.

• …è caduto o ha subito danni di alcun tipo. Se necessario, consegna l’apparecchio a un riparatore professionista o al servizio clienti. Non tentare mai di apportare modifiche o riparare l’apparecchio da solo.

• Utilizza solo accessori approvati per l’uso con questo apparecchio.

• Non tentare mai di inserire oggetti all’interno dell’apparecchio.

• Non tentare mai di aprire l’apparecchio da solo!

• L’apparecchio non è progettato per essere utilizzato con un timer esterno od un telecomando separato. Istruzioni di Sicurezza Speciali Avvertenza! Per prevenire il rischio di lesioni personali, danni all’apparecchio, scosse elettriche ed ustioni:

• Utilizza l’apparecchio esclusivamente per lo scopo previsto, come descritto nel presente manuale.62

• L‘apparecchio d‘aria è adatto solo per l’uso in interni e non è adatto per altre applicazioni.

• L‘apparecchio deve essere installato, utilizzato e conservato in stanze con superficie superiore a 4m².

• Non utilizzare il deumidificatore d’aria in ambienti estremamente umidi o bagnati, come stanze da bagno o lavanderie.

• Per qualsiasi dubbio sull’installazione elettrica, segui le istruzioni del produttore e, se necessario, rivolgiti ad un elettricista professionista.

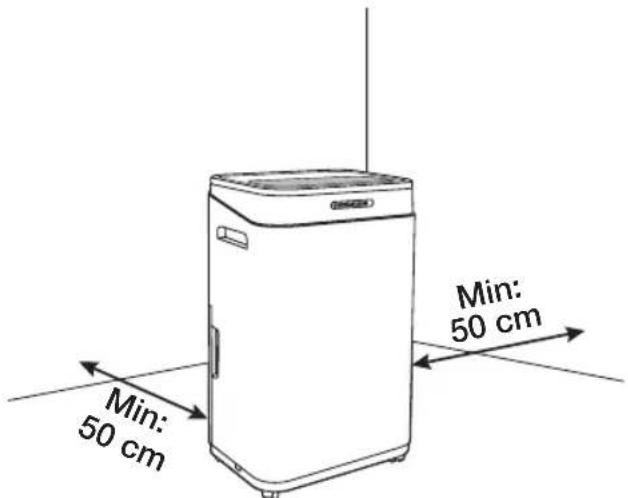

• Posiziona l’apparecchio su una superficie regolare, asciutta e stabile e accertati di mantenere una distanza di sicurezza di 50cm attorno e sopra l’apparecchio.Non collocareousaremail’apparecchioinluoghineiqualipuò essere esposta a: - Fonti di calore quali termosifoni, stufe, radiatori o altri dispositivi che producono calore; - Luce solare diretta; - Polvere eccessiva; - Vibrazioni meccaniche o urti; - Scarsa ventilazione; - Superfici irregolari, per evitare che l’apparecchio si rovesci durante l’uso. - Utilizza l’apparecchio solo con il filtro installato.

• Non coprire mai le aperture di ventilazione ed accertati che l’apparecchio sia installato in un luogo ben ventilato.

• Non posizionare fonti di calore e oggetti magnetici vicino o sopra l’apparecchio e accertati che l’ambiente circostante sia asciutto e privo di umidità.

• L’apparecchio va riposto in modo che sia protetto da eventuali danni.ITALIANO Manuale delle Istruzioni

Fornire una ventilazione occasionale durante l’uso. Non dirigere il getto d’aria verso camini o altre fonti di calore, in quantociòpotrebbecausareammateoeccessioperativi. Non salire sull’apparecchio o collocare oggetti su di esso. Non appendere oggetti sull’apparecchio. Non posizionare contenitori di liquidi sull’apparecchio. Stacca la spina del apparecchio d’aria se non intendi utilizzarlo per lunghi periodi. Ispeziona periodicamente le condizioni degli accessori dell’apparecchio per eventuali danni. Non applicare forti pressioni sulle alette del radiatore. Usa l’apparecchio solo con il filtro dell’aria installato. Non bloccare o coprire le griglie di aspirazione, l’area di scarico e le porte di uscita. Accertati che qualsiasi apparecchiatura elettrica ed elettronica sia ad almeno un metro di distanza dall’apparecchio. Non utilizzare o conservare gas infiammabili vicino all’apparecchio. ATTENZIONE! Evita lesioni personali o danni all’apparecchio o ad altri oggetti.64 NELLA CONFEZIONE 1 Deumidificatore Portatile 1 Tubo di drenaggio 1 Manuale delle Istruzioni

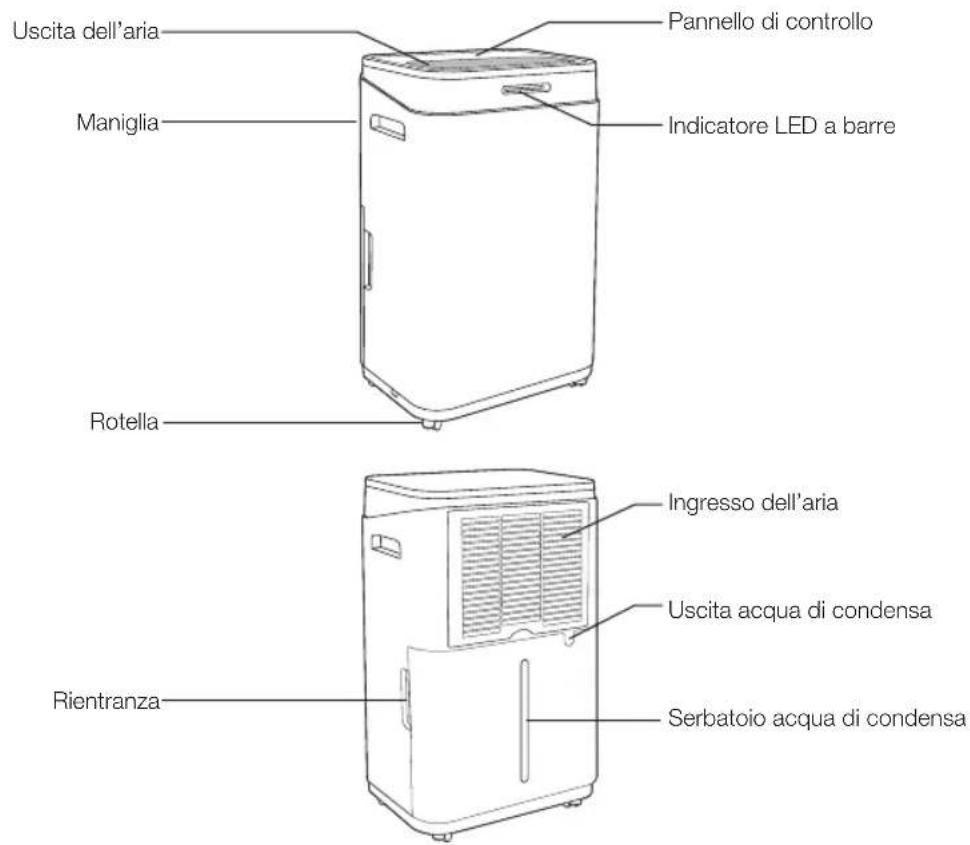

DESCRIZIONE DEL PRODOTTO

Uscita dell’aria Rientranza Maniglia Rotella Pannello di controllo Indicatore LED a barre Ingresso dell’aria Uscita acqua di condensa Serbatoio acqua di condensa Pannello di controllo

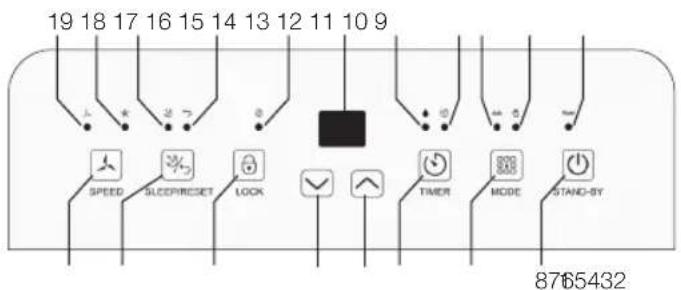

1. Tasto velocità ventilatore (SPEED) 11. LED modalità automatica

2. Tasto SLEEP/RESET 12. LED timer

3. Tasto blocco tastiera (LOCK) 13. LED serbatoio piene

5. Tasto 15. LED blocco tastiera

6. Tasto TIMER 16. LED ripristino

7. Tasto modalità (MODE) 17. LED funzione “Sleep”

8. Tasto ON/STAND-BY 18. LED velocità alta ventilatore

9. LED di funzionamento 19. LED velocità bassa ventilatore

10. LED modalità continuaITALIANO

Manuale delle Istruzioni

• Rimuovituttol’imballaggioevericarechel’apparecchiosiacompletoechetuttigliaccessorisiano presenti.

• Srotolacompletamenteilcavodialimentazione.

• Lasciariposarel’apparecchioper24oreinposizioneorizzontale. Contatta il tuo rivenditore o il nostro servizio clienti nel caso di parti mancanti o danneggiati. Avvertenza:Lebustediplasticasonopericoloseperibambini,evannoperciòtenutealdifuori della loro portata, per evitare il rischio di soffocamento. INSTALLAZIONE Avvertenza: Questo apparecchio deve essere collegato esclusivamente a una presa a muro (con messa a terra) correttamente installata e non deve essere utilizzato con alcun timer esterno o telecomando separato. Colloca l’apparecchio su superfici regolari, asciutte e stabili, vicino ad una presa elettrica correttamente installata. Lascia uno spazio di sicurezza di almeno 50cm intorno all’apparecchio. Min: 50 cm Min: 50 cm Colloca l’apparecchio in un’area adatta. Il locale deve essere più ampio di 4m². FUNZIONAMENTO L’apparecchio è operabile solo dal pannello di controllo.

ATTIVARE E SPEGNERE L’APPARECCHIO

- Collega l’apparecchio ad una presa a muro correttamente installata, accertandoti che la tensione locale corrisponda ai dati tecnici dell’apparecchio. - Viene emesso un segnale acustico e tutti i LED si accendono. - Premi il tasto ON/STAND-BY (8); il dispositivo si attiverà sull’ultima modalità usata e la corrente umidità relativa dell’aria verrà mostrata sul quadrante (14).66 - Usando l’apparecchio per la prima volta questo si attiverà in modalità Auto (11). La spia della modalità scelta si illuminerà. Puoi ruotare o spostare facilmente l’apparecchio grazie alle sue robuste rotelle girevoli. - Se il timer è stato attivato, il dispositivo si spegnerà completamente allo scadere del tempo (1~24 ore). - Se nel programma Auto (12) è stato raggiunto il valore per l’umidità relativa preimpostata, il compressore si spegnerà e il ventilatore continuerà a girare. Se il valore viene superato, il dispositivo si riattiverà. - L’apparecchio si spegne se il serbatoio dell’acqua di condensa si riempie o viene rimosso. Se il serbatoio dell’acqua di condensa non è inserito correttamente o è stato rimosso, il LED del serbatoio pieno (13) lampeggerà, e verrà emesso un segnale acustico all’attivazione del dispositivo. - Per spegnere l’apparecchio premi il tasto ON / STAND-BY (8). - Dopo l’uso, stacca la spina dell’apparecchio.

OPERATING MODE AND STATUS DISPLAYS

Il livello di umidità è indicato da 3 diversi colori dell’indicatore LED a barre: Blu: Umidità <45% Verde: 45%≤ Umidità ≤65% Rosso: Umidità >65% - Codici di errore E0, E2, CL, CH, LO, HI: Rosso I vari stati di funzionamento sono mostrati dai LED sul pannello di controllo. Consulta la seguente tabella: LED Significato LED di alimentazione (9) Il dispositivo è collegato alla rete. LED modalità continua (10) Il dispositivo funziona in modalità continua, cioè senza sosta. LED modalità Auto (11) È stato preimpostato un valore di umidità dell'aria: se raggiunto, il compressore si spegne, se superato il compressore si riattiva. LED timer (12) Il timer è stato attivato; il LED si spegne se il timer viene disattivato. LED serbatoio pieno (13) Il serbatoio dell’acqua è pieno e va svuotato. LED blocco tasti (15) Il blocco dei tasti è stato attivato. LED di ripristino (16) Il filtro va pulito. Disattivare il LED di ripristino tenendo premuto per tre secondi il tasto SLEEP/RESET. LED modalità sospensione (17) È stata attivata la funzione “Sleep”. LED velocità alta ventilatore (18) La velocità del ventilatore è impostata su alta. LED velocità bassa ventilatore (19) La velocità del ventilatore è impostata su bassa.

SELEZIONARE UN PROGRAMMA

L’apparecchio dispone di vari programmi. - Premi il tasto per il programma desiderato. Il LED corrispondente si illuminerà. SPECIFICA IL VALORE RELATIVO ALL’UMIDITÀ DELL’ARIA In modalità Auto è necessario specificare il valore relativo all’umidità dell’aria. - Premi il tasto MODE fino ad accendere il LED Auto, e usa i tasti per selezionare il livello di umidità tra i valori di 30~80% in incrementi di 5%. Il valore impostato viene mostrato sul quadrante per circa cinque secondi. Modalità continua - asciugatura biancheria Premi il tasto MODE fino ad accendere il LED della modalità continua. Questa impostazione permette di raggiungere un livello di umidità molto basso grazie a una deumidificazione continua. In questa modalità non è possibile impostare un valore per l’umidità dell’aria. Nota: La minima umidità dell’aria raggiungibile in questa modalità operativa dipende da fattori quali le dimensioni della stanza, la temperatura ambiente, e altro. Un valore minimo ottenibile non è quindi definibile dall’utente. Potenza ventilatore - Premi il tasto SPEED per scegliere la velocità del ventilatore tra alta e bassa.ITALIANO Manuale delle Istruzioni

Funzione “Sleep” - Premi il tasto SLEEP/RESET per attivare la funzione “Sleep”. L’apparecchio opererà nella modalità più silenziosa e a maggior risparmio energetico. Il LED corrispondente si illuminerà. - Premi nuovamente il tasto SLEEP/RESET per annullare la funzione. Il LED corrispondente si spegnerà. Funzione Timer Il dispositivo è dotato di un timer attivabile in qualsiasi modalità di funzionamento, inclusa la modalità standby. È possibile impostare un periodo tra 1~24 ore in incrementi di 1 ora. Allo scadere del termine fissato, il dispositivo si attiva o passa in modalità standby. - Premi il tasto TIMER con l’apparecchio attivo o in standby. Il LED del timer si illuminerà e il tempo lampeggerà sul quadrante. - Premi i tasti per impostare un periodo tra 1~24 ore in incrementi di 1 ora. Il tempo impostato lampeggerà sul quadrante per circa cinque secondi. - Per arrestare il timer prima che termini, premi il tasto TIMER e quindi i tasti fino a leggere 00 sul quadrante. Il timer sarà così annullato, e dopo aver resettato il quadrante il LED del timer si spegnerà. Blocco bambini Il dispositivo è dotato di un blocco bambini per impedire ai più piccoli di accendere o spegnere accidentalmente il dispositivo o di modificarne le impostazioni. Quando il blocco bambini è attivato, tutti i tasti del dispositivo cesseranno di funzionare. - Tieni premuto per tre secondi il tasto LOCK. Un segnale acustico confermerà l’operazione e il LED corrispondente si illuminerà. Il blocco bambini sarà quindi attivo. - Tieni nuovamente premuto per tre secondi il tasto LOCK per disattivare il blocco bambini. Verrà emesso un segnale acustico e il LED si spegnerà.

PULIZIA E MANUTENZIONE

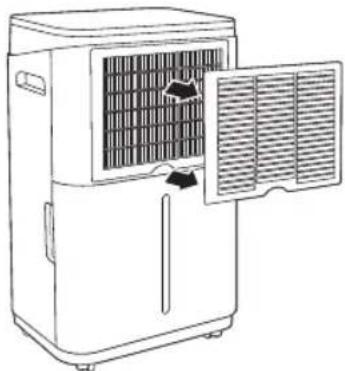

Pulisci regolarmente l’apparecchio d’aria e i filtri per massimizzare le prestazioni e l’efficienza dell’apparecchio, e prolungare il ciclo di servizio. Prima di procedere alla pulizia, spegni sempre l’apparecchio e staccane la spina. Non immergere mai l’apparecchio nell’acqua. Pericolo! Scossa Elettrica! - Pulisci l’apparecchio con un panno morbido inumidito. Non utilizzare mai alcool, benzine o altri detergenti aggressivi, o oggetti duri che potrebbero danneggiare l’esterno dell’apparecchio. Non spruzzare mai acqua direttamente sull’apparecchio. Per rimuovere la polvere tra le prese d’aria, usa una spazzola morbida o usare un’aspirapolvere facendo attenzione.

SVUOTARE IL SERBATOIO DELL’ACQUA

L’apparecchio è dotato di un serbatoio interno per la raccolta dell’acqua. Una volta che il serbatoio dell’acqua sia pieno, l’apparecchio smetterà di funzionare e il LED del serbatoio dell’acqua sul pannello di controllo si illuminerà. Per svuotare il serbatoio dell’acqua, spegni l’apparecchio e staccane la spina. - Colloca il dispositivo in una posizione elevata e sistema un secchio o qualsiasi altro tipo di contenitore sotto il foro di drenaggio. ATTENZIONE:

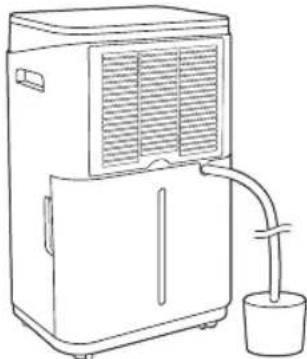

• Tienil’apparecchioinposizioneverticaleespostaloconcuraperevitarefuoriuscited’acquadalbordo del serbatoio di raccolta dell’acqua. - Se la capacità del secchio usato non fosse sufficiente per raccogliere tutta l’acqua, rimetti il tappo sul foro di drenaggio, svuota il secchio e ripeti l’operazione fino allo svuotamento completo del serbatoio.68 DRENAGGIO CONTINUO - Spegni l’apparecchio e scollegalo dalla rete elettrica. - Collega correttamente il tubo di scarico all’uscita dell’acqua di condensa e accertati che l’altra estremità del tubo versi in un contenitore adatto alla raccolta dell’acqua, come un secchio o un contenitore più grande. - Attiva l’apparecchio e segui i passaggi descritti in questo manuale. Pulizia del Filtro Per un risultato ottimale, pulisci il filtro ogni due settimane e sostituiscilo almeno una volta all’anno, o più spesso se necessario. Il filtro va pulito anche prima di riporlo per periodi prolungati, o dopo che non è stato utilizzato per lungo tempo. - Spegni l’apparecchio e staccane la spina. - Accedi alla rientranza e rimuovi la griglia di ingresso dell’aria con il suo filtro. Estrai il filtro dalla griglia di ingresso dell’aria. - Sciacqua il filtro con acqua tiepida o, se necessario, lascialo in ammollo per un po’ in acqua saponata e risciacqualo nuovamente per eliminare eventuali residui. Prima di reinstallare il filtro, accertati che sia completamente asciutto, in modo da prevenire l’ingresso di acqua nell’apparecchio con conseguente rischio di scosse elettriche o lesioni all’utente. STOCCAGGIO Tieni l’apparecchio lontano dalla portata dei bambini e riponilo in un luogo pulito e asciutto. Se non intendi utilizzare l’apparecchio per lunghi periodi: - Spegnilo e staccane la spina. - Svuota completamente il serbatoio dell’acqua. - Pulisci i filtri. Tieni l’apparecchio lontano dalla portata dei bambini e riponilo in un luogo pulito e asciutto.ITALIANO Manuale delle Istruzioni

Problema Ispezione / causa Soluzione L’apparecchio non funziona. Verifica la connessione della alimentazione. Inserisci bene la spina di alimentazione nella presa elettrica. Verifica se l’indicatore del livello dell’acqua si accende. Svuota il serbatoio dell’acqua e reinstallalo correttamente. Controlla la temperatura della stanza. L’intervallo della temperatura operativa è 5~38°C. C’è poca formazione di condensa. Verifica che il filtro dell'aria non sia sporco. Pulisci il filtro dell’aria come necessario. Verifica che il condotto dell’aria non sia ostruito. Rimuovi l'ostruzione. Verifica che la temperatura ambiente sia inferiore a 20°C. Una bassa umidità è normale in ambienti a bassa temperatura. Il livello di umidità impostato è superiore all’umidità corrente. Imposta il livello di umidità al di sotto dell’umidità corrente. Perdita d’acqua Trabocco durante lo spostamento dell’unità. Svuota il serbatoio dell'acqua prima del trasporto. Verifica che il tubo di scarico non sia piegato o deformato. Raddrizza il tubo per evitare che bloccaggi. Rumore eccessivo Verifica che l'unità sia posizionata saldamente. Colloca l’apparecchio su una superficie solida e orizzontale. Verifica la presenza di parti allentate e vibranti. Fissa bene e serra le parti. Il rumore suona come acqua corrente. Il rumore proviene dal flusso di refrigerante. È normale. Codice di errore E0 Problema di connessione tra scheda PCB principale e scheda quadrante. Controllare il cavo di collegamento tra le due schede. E2 Sensore di umidità smorzato o guasto. Pulisci o sostituisci il sensore di umidità. CL Indica la temperatura ambiente inferiore ai 5°C. Normale. Il compressore si ferma e la ventola continua a funzionare. CH Indica la temperatura ambiente inferiore ai 38°C. Normale. Il compressore si ferma e la ventola continua a funzionare. LO Indica un’umidità relativa della stanza inferiore al 20% rH. Normale. Il compressore si ferma e la ventola continua a funzionare. HI Indica un’umidità relativa della stanza superiore al 20% rH. Normale. Il compressore e la ventola continuano a funzionare.70 Istruzioni per lo smaltimento I dispositivi elettrici di scarto contrassegnati da questo simbolo non vanno smaltiti insieme ai rifiuti domestici, ma raccolti separatamente. Pertanto, alla fine del suo ciclo di servizio, questo dispositivo va consegnato ad un punto di raccolta differenziata o al tuo rivenditore locale. I refrigeranti devono essere evacuati e smaltiti da specialisti qualificati, nel rispetto delle locali normative vigenti prima che l’apparecchio venga gettato. Il Deumidificatore Portatile 82100 è confezionato in una scatola per la vendita al dettaglio. Queste scatole sono riciclabili, ovvero possono essere riutilizzate. DATI TECNICI Voltaggio: 220-240V~50Hz Potenza nominale in entrata: 370W (30 °C, rF 80%) Eccesso di pressione operativa tollerato: Aspirazione 0.7MPa / Scarico 3.2MPa Pressione massima tollerata: 3.2MPa Flusso d’aria: 180m3/h Refrigerante: R290 / 58g Classe di protezione: I Protezione dall’ingresso: IPX0 I dati tecnici sono soggetti a modifiche.ITALIANO Manuale delle Istruzioni

Garanzia: Questo prodotto è garantito per un periodo di 2 anni contro difetti nei materiali e nella lavorazione. Questa garanzia non è valida:

• sel’apparecchiononèstatoutilizzatosecondoleistruzioni;
