MANUALE UTENTE HIC 3C34 HOTPOINT

Per ricevere assistenza in modo più complete, registrar il proprio apparecchio sul site: www.hotpoint.eu/register

SCANSIONARE IL CODICE QR SULL'APPARECCHIO PER VISUALIZZARE INFORMAZIONI PIU DETTAGLIATE

Prima di utilizzare l'apparecchio, leggere attendamente le Istruzioni per la sicurezza.

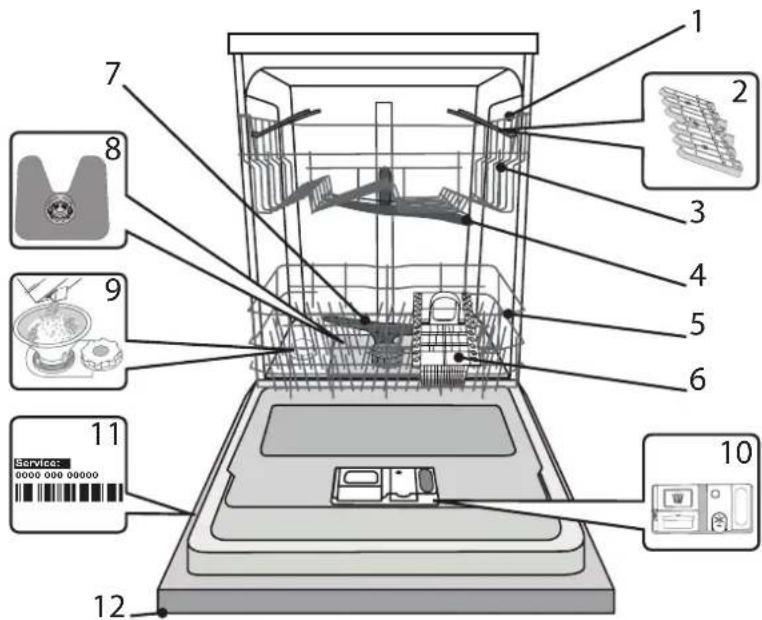

DESCRIZIONE PRODOTTO

APPARECCHIO

1. Cestello superiore
2. Sponde ribaltabili
3. Regolatore altezza cestello superiore
4. Braccio aspersore superiore
5. Cestello inferiore
6. Cestello portaposate
7. Braccio aspersore inferiore
8. Gruppo filtro
9. Distributore del sale
10. Distributori per detersivo e brillantante
11. Targhetto matricola
12. Pannello comandi

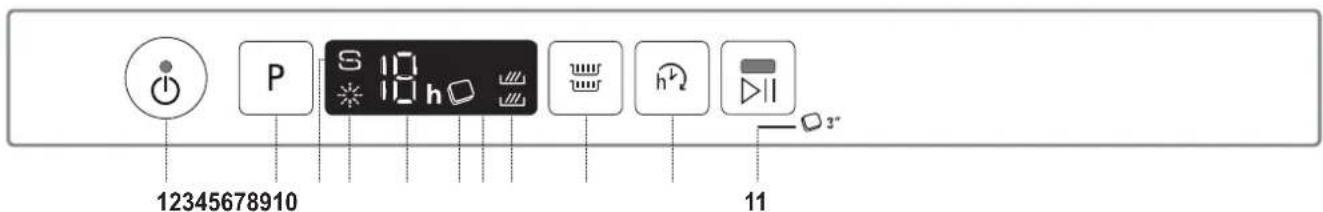

PANNELLO COMANDI

1. Tasto Accensione-Spegnimento/Ripristino e relativa spia
2. Tasto di selezione programmi
3. Indicatore di riempimento del sale
4. Indicatore di riempimento del brillantante
5. Program number and delay time indicator

6. Spia Pastiglia

7. Display

8. Spia Zone Wash
9. Tasto Zone Wash
10. Tasto di avvio ritardato
11. Tasto Avvio/Pausa e relativa spia/ Pastiglia

PRIMO UTILIZZO

Dopo aver completeness, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti sui componenti della macchina.

• É indispensable che IL SERBATOIO DEL SALE SIA SEMPRE RIFORNITO.
• É essenziale quindi che il livello di durezza dell'acqua sa stato impostato.

Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE PRODOTTO) e delve obbligatoriamente essere rifornito agli volte che la spia dell'indicatore di RIEMPIMENTO SALE S posta sul pannello comandi è illuminata.

1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).
2. Solo la prima volta: riempire d'acqua il serbatoio del sale.
3. Sistemare opportunamente l'imbuto (vedere fighura) e riformire il serbatoio del sale sono all'orlo (circa 1 kg); Non è inconsueto che l'acqua trabocchi leggermente.
4. Togliere I'imbuto ed eliminare qualsiasi residuo di sale dall'areacircostante I'apertura.

Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (cio potrebbe causare il danneggiamento del disposito addolcente月以来 possibilità di riparazione).

Ogni volta che è necessario aggiuungere sale, è obbligatorio eseguire la procedura prima dell'inizio del ciclo di lavaggio per evitare rischi di corrosione.

IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA

Per consentire che il dispositivo addolcente dell'acqua agisca al meglio, è esenziale che l'impostazione del livello di durezza dell'acqua tengaconto della sua durezza effettiva nell'utenza domestica. É possibile ottenerile valoride di durezza dell'acqua nell'utenza domestica rivolgendosi al proprio fornitore. L'impostazione in fabbrica considera la durezza solitamente consueta Il valor predefinito per la durezza dell'acqua viene impostato in fabbrica.

• Azionare l'apparecchio agenda sul tastingo ACCENSIONE/SPEGNIMENTO.
• Disattivare l'apparecchio agenda sullo stesso tasto ACCENSIONE/SPEGNIMENTO.
• Tenere premuto il tasting P per 5 secondi, fatto a udire il segnale corrispondente.
• Azionare l'apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.
  Il numero corrispondente al livello di selezione corrente e l'indicatore di livello del sale lampeggiano entrambi.
• Premere il tasto P per selezionare il livello di durezza dell'acqua richiesto (vedere TABELLA DEL LIVELLI DI DUREZZA DELL'ACQUA).

Tabella di durezza dell'accua
Livello		°dH Gradi tedeschi	°fH Gradi francesi	°Clark Gradi inglesi
1	Dolce 0 - 6 0 - 10 0 - 7
2	Moderamente dolce	7 - 11	11 - 20	8 - 14
3	Medio	12 - 16	21 - 29	15 - 20
4	Dura	17 - 34	30 - 60	21 - 42
5	Molto dura	35 - 50	61 - 90	43 - 62

• Disattivare l'apparecchio agenda sullo stesso tasto ACCENSION/ESEGNIMENTO.

La procedura di impostazione è stata completata! Non appena completeness tale procedura, avviare uno dei programmi sulla carico. Utilizzare soltanto sale di tipo specifico per lavastoviglie.

Dopo aver versato il sale all'interno della macchina, la spia riempimento SALE si spegne.

La manzanza di sale nel serbatoio potrebbe danneggiare l'addolcitore d'acqua e la resistenza per effetto dell'accumulo di calcare.

L'uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L'utilizzo di brillantante facilità il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito agli volta che a spia dell'indicatore di RIEMPIMENTO BRILLANTANTE sul pannello comandi è illuminata

1. Aprire il distributore B esercitando opportuna pressione e quindi sollevando la linguetta posta sul coperchio.
2. Versare delicatamente il brillante sono al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ci si verificchi, asciugare immediatamente il liquido fuoriuscito mediate un panno asciutto.
3. Abbassare il coperchio fino ad avertire lo scatto che ne segnala la chiusura. Non versare MAI il brillantante direttamente all'interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completeness soddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzato.

• Azionare la lavastoviglie agenda sul tasting ACCENSIONE/SPEGNIMENTO.
• Disattivare la lavastoviglie utilizzato lo stesso tasting

ACCENSION/EPEGNIMENTO

• Premere tre volte il tasto P: si awverte il segnale corrispondente.
• Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
• Il numero corrispondente alla selezione corrente e la spia del brillantante lampeggiano entrambi.

• Premere sul tasto P per impostare il livello di brillantante corrispondente alla quantità richiesta.

• Disattivare utilizzato il tastingo ACCENSIONE/SPEGNIMENTO

La procedura di impostazione è stata completata!

Nel caso in cui il livello di brillante sua impostato su ZERO (ECO), il brillante noniene erogato. In caso di esaurimento del brillante la spia BRILLANTANTE INSUFFICIENTE non è illuminata.

A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio appearechio.
- In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (1-2).
- In presenza di gocce d'acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alto (3-4).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzato il dispositivo di aperture C. Versare il detersivo escludamente nel distributore D asciutta. Mettere la dose di detersivo per il prelimavaggio direttamente all'interno del distributore.

1. Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detersivo.
2. Eliminare eventuali residui di detersivo dai bordi del distributore e chiude re il coperchio fino ad avvertire lo scatto caratteristico.
3. Chiudere il coperchio del distributore sollevandolo fino a portare il dispos- sitivo di chiusura in sede.

Il distributore del detersivo si après automaticamente quando previsto dal programma in uso.

Se si utilizzato detersivi del tipo „All in one“, si consiglia di servirsi del tasto PASTIGlia per impostare il programma in modo da ottenerere sempre iigliori risultati nel lavaggio e nell'asciugatura.

L'uso di un detersivo non specifico per lavastoviglie potrebbe causare malfunzionamenti o dati all'apparecchio.

TABELLA DEI PROGRAMMI

Programma	Fase di ascugatura	ActiveDry	Opzioni disponibili (*)	Durata programma di lavaggio (h:min)**	Consumo d'acqua (litri/ciclo)	Consumo energetico (kWh/ciclo)
1. Eco 50° ECO	✓	✓	h↓	3:10 9,5 0,85
2. Auto Intensivo 65° A	✓	✓	h↓	2:00 - 3:10 14,0 - 17,0 1,50 - 1,85
3. Auto Misti 55° A	✓	✓	h↓	1:30 - 2:30 14,5 - 16,0 1,15 - 1,30
4. Auto Lavaggio Rapido A 50°	-	-	h↓	0:55-1:20 13,0-14,5 1,15-1,25
5. Rapido 30' A 50°	-	-	h↓	0:30 9,0 0,50
6. Antibatterico 65°	✓	-	h↓	1:40 10,0	1,30
7. Ammollo	-	-	h↓	0:12 4,5 0,01

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di lavoratorio secondo quanto prescritto dalle norme europee EN 60436:2020.

Note per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN. farne richiesta all'indirizzo:

[e-mail]

Questi programmi non richiedono un pre-trattamento delle stoviglie.

*) Non è possibile selezionare tutte le opzioni contemporaneamente.

**Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi.

La durata effettiva può dipendere da molti fattori. quali la temperatura e la pressione dell'acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolongare la durata dei programmianche di 20 minuti.

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio.

1 ECO

Il programma Eco è individato per le stoviglie mediamente sporche; è il programma più efficente in termini di consumo combinato di acqua ed energia per quello tipo di stoviglie e viene usato per valutare la conformità dell'apparecchio alla legislazione UE in materia di progettazione ecocompatibile.

2 AUTO INTENSIVO

Programma automatico per piatti e pentole molto sporchi (da non utilizzato con stoviglie delicate).

3 AUTO MISTI

Programma automatico per piatti e pentole normalmente sporchi.

4 AUTO LAVAGGIO RAPIDO

Programma automatico per un carico ridotto di stoviglia normalmente sporche. Permette di ottenere un risultato di lavaggio ottimale in un tempo più breve.

5 RAPIDO 30^

Programma significato per un mezzo carico di stoviglie molto sporche e prive di residui secchi. Non è prevista una fase di asciugatura

6 ANTIBATTERICO

Sporco normale e molto sporco, con azione antibatterica supplementare. Ciclo utilizzabile per la manutenzione della lavastoviglie.

7 AMMOLLO

Dautilizzare per sciacquare le stoviglie da lavare successivement.
Questoprogramma non richiedede tersivo.

Note:

Sll ciclo Rapido 30^ e indicate per stoviglie poco sporche.

É possible selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedi PANNELLO COMANDI).

In caso di opzione non compatibile con il programma selezionato videere la TABELLA DEI PROGRAMMI, il LED corrispondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L'opzione non è in tal caso abilitata.

ZONE WASH (LAVAGGIO A ZONE)

Nel caso in cui i piatti da lavare siano pochi, per limitare il consumo di acqua, elettricità e detersivo si può utilizzato il programma Mezzo carico.

Selezionare il programma richiesto e quando premere il tasto MULTIZONE: sul display compare il symbolo del cestello prescelto. Come sua impostazione predefinita, l'apparecchio esgue il lavaggio in tutti i cestelli.

Per il lavaggio escludvamente di un cestllo in particolare, premere ripeturamente il tasting in questione:

indicato nel display (cestello inferiore sostanto)

indicato nel display (cestello superiore sostanto)

indicato nel display (l'opzione è impostata su Spegnimento e l'apparecchio esgue il lavaggio per tutti i cestelli).

Ricordarsi di riempire soltanto i cestelli superiore e inferiore e di ridurre conseguentemente la dose di detersivo.

Se il cestello superiore viene rimioso, introdurre il detersivo direttamente nell'apparecchio anziché nell'apposita vaschetta.

AVVIO RITARDATO

É possibile ritardare l'avvio del programma per un tempo compreso tra 1 e 12 ore.

1. Premere il tasting AVVIO RITARDATO: sul display appara il simbolo «h» corrispondente; a agli pressione del tasting aumenta l'intervallo di tempo (1 h, 2 h, ecc. sono a un massimo di 12 h) tra il momento in cui i selezione il programma e l'avvio del ciclo di lavaggio selezionato.
2. Selezionare il programma di lavaggio, premere il tasto AVVIO/PAUSA e chiudere la porta entro 4 secondi: Il timer inizia il conto alla rovescia.
3. Una volta trascorso il tempo impostato, l'indicatore «h» si spegne e inizia il ciclo di lavaggio.

Per regolare il tempo di avvio ritardato e selezionare un intervallo di tempo inferiore a quello impostato, premere il tasto AVVIO RITARDATO. Per annullare l'impostazione preme ripeturamente il tasto sono allo spegnimento dell'indicatore «h».

Una volta avviato il ciclo di lavaggio, non è più possibile impostare la funzione di avvio ridardato.

PASTIGLIA

Questa impostazione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo usato.

Se si utilizzato più detersivi in forma di una pastiglia (brillantante, sale e detersivo in 1 dose) premere per 3 secondi il tasto AVVIO/PAUSA (il symbolo corrispondente si illumina).

In caso di utilizzato di detersivo in polvere o in forma liquida, l'opzione in oggetto deve essere disattivata.

ActiveDry

ActiveDry è una funzione di asciugatura a convenzione che après automaticamente la porta durante/dopo la fase di asciugatura per garantire stoviglie perfettamente asciutte dopo agli lavaggio. La porta viene aperta quando la temperature interna è tale da non poter danneggiare i mobili della cucina.

Come ulteriori protezione dal vapore, la lavastoviglieiene fornita con una speciale lamina di protezione aggintiva. Per istruzioni sul montaggio della lamina protettiva, vedere le (ISTRUZIONI PER L'INSTALLAZIONE).

La funzionalità ActiveDry può essere disabilitata come segue:

1. Accedere al menu del software della lavastoviglie premendo a lungo il tasto P (6 secondi).
2. Quando si passa al menu ActiveDry Control (Controllo ActiveDry), è possible cancellare lo stato della funzionalità ActiveDry premendo il tasto P:

E - funzioneabilitata d - funzione disabilitata

Per confermare la modifica e uscire dal menu ActiveDry Control, premere a lungo il tasting P (3 secondi).

Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.

(esempio di carico del cestello superiore)

REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIORE

E possibile regolare del cestello superiore nel senso dell'altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, nella posizione ribassata consente di utilizzato le sponde ribaltabili creando lo spazio che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore.

Il cestello superiore è munito di regolatore in altezza (vedere figura) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.

Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli già caricati.

Non rialzare o ribassare MAI il cestello agendo su un lato sostanto.

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE

Le sponde ribaltabili laterali possono essere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello.

Si possono disporre i bicchieri da vino nelle sponde ribaltabilli in modo assolutamente sicuro, inserendone lo stelo negli appositi spazi.

In base al modello:

-per estendere le sponde occorre farle scorrere verso l'alto e ruotarle oppure sganciarle dai fermi e abbassarle.

-per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.

CESTELLO INFERIORE

Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di granidi dimensioni ai lati, per evitare interferenze con l'elemento aspersore.

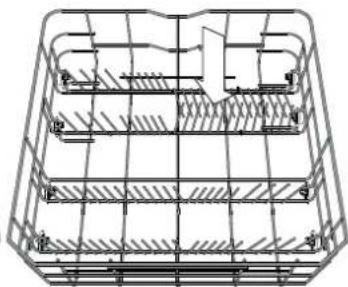

Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliorie sistematiche dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti.

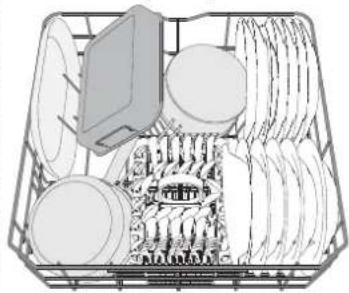

(esempio di carico nel cestello inferiore)

CESTELLO PORTAPOSATE

Le griglie tuttavia consentono anceshi ottimizzare la disposizione delle posate al suo interno. Il cestello portaposate deve essere sistematico soltanto nella parte anteriore del cestello inferiore.

I coltelli e le altre posate con bordi taglienti devono essere riposte nel cestello portaposate con le punte rivolte verso il basso o orizzontalmente nelle sponde ribaltabili del cestello superiore.

USO QUOTIDIANO

1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA

Verificare che la lavastoviglie sa collegata alla rete idrica e che il rubinetto dell'acqua sua aperto.

Aprière la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.

Selezionare il programma più adatto in base al tipo di stoviglie e alla quantità di sporco inassi presente (vedere la DESCrizIONE DEI PROGRAMMI) premendo sul tasto P.

Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI).

6.AVVIO

Avviare il ciclo di lavaggio premendo il tasto AVVIO/Pausa (il LED si accenderà) e chiudere la porta entro 4 secondi. All'avvio del programma viene emesso un segnale acustico. Se la porta non viene chiusa entro 4 sec. viene emesso il suono di allarme. In quello caso, aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 sec.

7. FINE DEL CICLO DI LAVAGGIO

La fine del programma è segnalata da segnali acustici e lampeggia il numero del programma sul display. Aprire la porta e disattivare l'apparecchio premendo sul tasto ACCENSIONE/SPEGNIMENTO. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti.

Scaricare i cestelli, iniziando da quello inferiore.

AVVISIE CONSIGLI

CONSIGLI

Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo sotto acqua corrente prima del caricamento.

Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; eistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all'acqua di lavaggio di raggiungere agli superficie e scorrervi libera-mente.

Avverenza: coperchi, maniglie, vassoi e padelle non devono ostacoliare la rotazione degli aspersori.

Riporre tutti gli oggetti di piccole dimensioni nel cestello portasate.
Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un'azione più intensa e consentono migliorie prestazioni nel lavaggio.

Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie posate in legno.
• Bicchieri decorati, pezzi di artigianato e piatti antichi. le decorazioni non sono sufficientemente resistenti.
• Componenti in materiali sintetiche non resistono alle temperature elevate.
• Stoviglie in rame e stagno.
• Stoviglie sporche di cenere, cera, grasso lubrificante o inchiostro.
  Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento posso sono sbiadre. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono divenire opachianche soltanto dato un certo numero di lavaggi.

La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolongata, al fine di ridurre al minimo il consumo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proportione la dose di detersivo da utilizzare.

MODIFICA DI UN PROGRAMMA IN CORSO

Nel caso in cui sia stato selezionato il programma sbagliato, è possibile cancellarlo a condizione che sua appena iniziato: après lo sportello e premere a lungo il tasto ACCENSIONE/SPEGNIMENTO; l'apparecchio si spegnerà.

Azionare nuovamente la macchina agenda sul tasto ACCENSIONE/ SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiapi opzione richiesta; Avviare il ciclo di lavaggio premendo il tasto AVVIO/ Pausa (il LED si accende) e chiudere la porta entro 4 secondi.

AGGIUNTA DI ALTRE STOVIGLIE

Senza spegnere l'apparecchio, après la porta (il LED AVVIO/Pausa inizia a lampeggiare) (fare attenzione al vapore MOLTO CALDO!) e introdurre le stoviglie. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.

INTERRUZIONI ACCIDENTALI

In caso di aperture della porta o di interrupzione dell'alimentazione elettrica durante un ciclo di lavaggio, il ciclo si interrompe. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglieiene usata secondo le istruzioni del produttore, il lavaggio delle stoviglie a macchina compra normalmente un MINORE CONSUMO DI INERGIA e acqua rispetto al lavaggio a mano.
• Per ottimizzare l'efficienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l'apparecchio a piano carico. Caricando la lavastoviglie fino alla capacité indica dal produttore si contribuire a ridurre i consumi d'acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo i cestelli selezionati. Un caricamento non corretto o excessivo della lavastoviglie può augmentare il consumo di risorse (acqua, energia e tempo,及其他 a una magiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.
• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare sostanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.
• Utilizzare un detersivo delicato e adatto al tipo di stoviglia in questione
• Togliere i bicchieri e gli altri elementi alla lavastoviglie non appena sua terminato il ciclo di lavaggio.

IGIENIZZANTE

Per evitare la formazione di cattivi odori e sedimenti vari all'interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell'apparecchio utilizzato un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

MANUTENZIONE E PULIZIA

PULIZIA DEL GRUPPO FILTRO

Pulire regolarmente il gruppo filtering in modo che nei relativi elementi non si formino ostruzioni e che l'acqua vi scorra regolarmente.

L'uso della lavastoviglia con i filtri ostruii, o con oggetti estranei nelsystema filtrante o nei bracci irroratori, cui causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.

Il gruppo filtering è composto da tre elementi filtranti che eliminano la presenza di residui di cibo dall'acqua di lavaggio, rimettendola in circolo ai fini del programma:per ottenere le migliorie prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.

Nonutilizzaremai la lavastoviglieprivadei filtriono conifiltri allentati.

Almeno una volta al mese o agli 30 cicli di lavaggio, verificare lo stato del gruppo filtering e se necessario pulirlo completeness somewhat getto di acqua corrente, servendosi di spazzola metallica et seguendo le istruzioni tanto riportate:

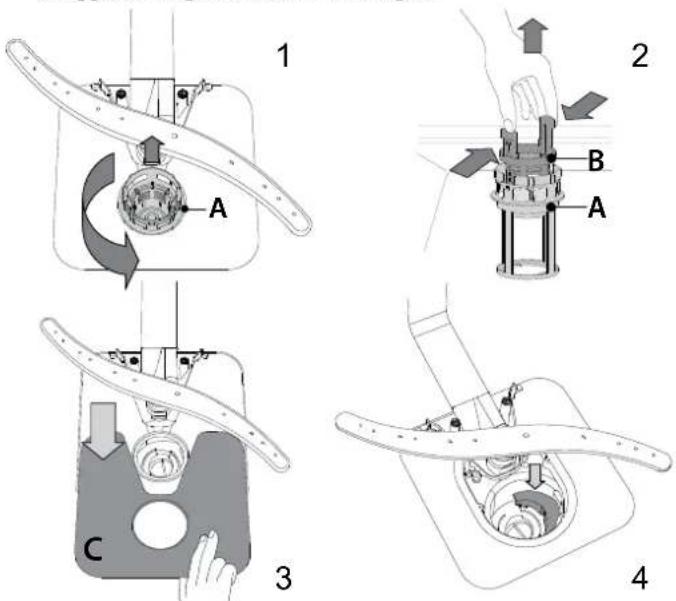

1. Ruotareil filtricolindricoA in senso antiorario,quindi estrarlo(Fig.1).
2. Smontare il filtrato a tazza B esercitando una leggera pressione sulle sponde laterali (Fig. 2).
3. Far scorrere il filtro a piastra in acciaio inossidabile C, fino ad estrarlo (Fig. 3).
4. Se si trovano oggetti estranei (frammenti di vetro, porcellana,ossa, semi di frutta, ecc.), rimuoverli con attenzione.
5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).

Dopo aver pulito i filtri, rimontare il gruppo e fissarlo correttamente in sede ciò è fondamentale per garantire l'efficienza della lavastoviglie.

Se i tubi dell'acqua sono nuovi o sono rimasti inutilizzati per un periodo prolongato, prima di eseguire i raccordi necessari far scorrere l'acqua per controllare che sua pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua poto risultare ostruito con seguente danneggiamento della lavastoviglie.

PULIZIA DEI BRACCI ASPERSORI

I residui di cibo possono occasionally formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l'irrorazione dell'acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediane piccola spazzola metallica.

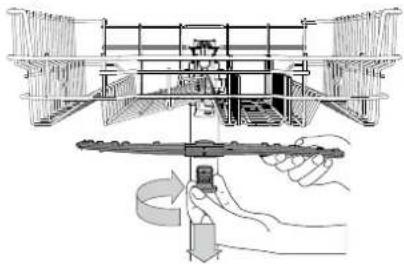

Per smontare il braccio aspersore superiore, ruotare l'anello di bloccaggio in plastica in senso orario. Il rimontaggio del braccio aspersore delve avvenire in modo che il lato con il maggior numero di fori sua rivolto verso l'alto

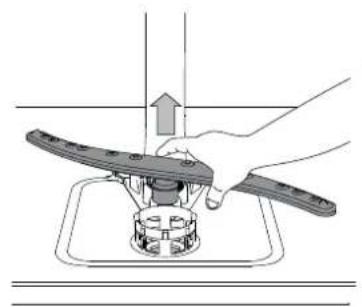

Épossible smontare l'elemento aspersore del cestello inferiore sollevandolo versusl'alto.

SISTEMA DI ADDOLCIMENTO DELL'ACQUA

L'addolcitore riduce automaticamente la durezza dell'acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l'efficienza di lavaggio.

Questoistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto.

La frequenza di rigenerazione dipende dal livello di durezza impostato - con la durezza dell'acqua impostata al livello 3, la rigenerazione avvienegni 6 ci ci Eco.
Ilprocessodi rigenerazione inizia durante il risciacquo finale e termina nella fasa di asciugatura, prima del termine del ciclo.
- Ogni rigenerazione comporta: un consumo di 3,5 litri d'acqua;
- Un prolongamento di 5 minuti della normale durata del ciclo;
- Un consumo di energia minore di 0,005 kWh.

RISOLUZIONE DEI PROBLEMI

Se la lavastoviglie non funziona correttamente, provare a risolverre il problema consultando l'elenco sotto riportato. Per errori o problemi di altri tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di contatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo fino a 7 o fino a 10 anni, secondo i requisiti specifici del regolamento.

PROBLEMI POSSIBILI CAUSE SOLUZIONE
indicatore del sale è accesso	Il serbatoio del sale è vuoto. (È possibile che,ippo aver riempito il serbatoio, la spia del sale resti accesa per diversi cici di lavaggio).Riempire il serbatoio con sale (per ulteri informazioni, vedere paglia 2).Regolare la durezza dell'acqua - vedere la tabella a paglia 2.
indicatore del brillante è accesso	La vaschetta del brillante è vuota. (È possible che,ippo aver riempito la vaschetta, la spia del brillante resti accesa per diversi cici di lavaggio).Riempire la vaschetta con brillante (per ulteri informazioni, vedere paglia 2)
la lavastoviglie non si avvia o i comandi non rispondono.	L'appareccchio non è stato collegato correttamente all'alimentazione elettrica.Mancanza di corrente.Mancata chiusura della porta lavastoviglie.La spina ActiveDry non è inserita.Il ciclo è stato interrotto con l'aperture dello sportello per più di 4 secondi.Mancato funzionamento dei vari comandi. Sul display viene visualizzato 9 o 12 e il LED ACCENSION/ESEGNIAMENTO lampeggia rapidamente
lo scarico della lavastoviglie non avviene. Sul display viene visualizzato 3 e il LED ACCENSION/SPEGNIAMENTO lampeggia rapidamente	Ciclo di lavaggio non allaora concluso. Attendere la conclusion del ciclo di lavaggio.Tubo di scaricoiegato.Tubo di scarico del lavandino ostruito. Pulire tubodi struzioni di sportello per il rete elettrica per 1 minuto, quindi ricollegarlo.
la rumorosità della lavastoviglie èccessiva.	Urto dei piatti tra loro durante il lavaggio.Producione excessiva di schiuma.
I piatti non risultano puliti.	Errata disposizione delle stoviglie.Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti.Il ciclo di lavaggio èccessivamente delicato.Producione excessiva di schiuma.Tatto sul vano brillante non correttamente chiuso.Filtro sporco oppure ostruito.Pulire il gruppo filtroMancanza di sale. Riempire il serbatoio del sale (vedere RIEMPIENTDE SERBATOIO SALE).
la lavastoviglie non esegue il carico dell'acqua. Sul display viene visualizzato H, 6 e il LED ACCENSION/SPEGNIAMENTO lampeggia rapidamente	Assenza di alimentazione idrica o rubinetto chiuso.Il tubo di carico è piegato.L'elemento filtrante nel tubo di carico è ostruito; è necessario pulirlo.
la lavastoviglie termina il ciclo di lavaggio troppo pre-sto. Sul display viene visualizzato 15 e il LED ACCENSION/SPEGNI-MENTO lampeggia rapidamente	Il tubo di scarico è posizionato troppo in basso o create un effetto sifone nell'impianto di scarico domestico.Aria nel tubo di mandata dell'acqua.

Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto

possono essere reperite:

Utilizzo del codice QR sul prodotto.

• Visitando il nostro site web docs.hotpoint.eu e parts-selfservice.europeanappliances.com

• Oppure, contattare il Servizio Assistenza Tecnica(al numero di Telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto.

I dati del modello possono essere richiamati usando il codice QR riportato sull'etichetta energetica. L'etichetta riportaanche il codice identificativo del modello che cui si èssere utilizzato per consultrare il portale di registrazionesu https://eprel.ec.europa.eu.
