MANUALE UTENTE LTF 11M126 HOTPOINT

Italiano Istruzioni per l’uso LAVASTOVIGLIE - Sommario Istruzioni per l’uso, 1Precauzioni e Consigli, 3-4Scheda prodotto, 5Assistenza, 6Installazione, 18-19Descrizione dell’apparecchio, 20Sale Rigenerante e Brillantante, 21Caricare i cesti, 22-23Detersivo e uso della lavastoviglie, 24Programmi, 35Programmi Speciali ed Opzioni, 26Manutenzione e cura, 27Anomalie e rimedi, 28

Precauzioni e consigli L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio. Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Questo apparecchio è progettato per l’uso domestico o per applicazioni simili, ad esempio: - case coloniche; - utilizzo da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale; - bed and breakfast. Disimballare l’apparecchio e controllare che non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore. Sicurezza generale

• Questo elettrodomestico può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto stretta sorveglianza di una persona responsabile oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.

• I bambini non devono giocare con l’apparecchio.

• La pulizia e la manutenzione dell’apparecchio deve essere effettuata dall’utilizzatore. Non deve essere effettuata da bambini senza sorveglianza.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico e secondo le istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la lavastoviglie a piedi nudi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• È necessario chiudere il rubinetto dell’acqua e staccare la spina dalla presa della corrente alla fine di ogni ciclo e prima di effettuare operazioni di pulizia e manutenzione.

• Il numero massimo di coperti è indicato nella scheda prodotto.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

• Non appoggiarsi o sedersi sulla porta aperta: l’apparecchio potrebbe ribaltarsi.

• La porta non deve essere tenuta nella posizione aperta perchè può rappresentare il pericolo di inciampare.

• Tenere il detersivo e il brillantante fuori dalla portata dei bambini.

• Gli imballaggi non sono giocattoli per bambini.

• I coltelli e gli utensili con bordi affilati devono essere sistemati con le punte/lame rivolte verso il basso nel cestino posate o posti in posizione orizzontale sulle ribaltine o4 energetico, effettuare i lavaggi negli orari a tariffa ridotta. L’opzione Partenza Ritardata può aiutare a organizzare i lavaggi in tal senso (dove disponibile vedi Programmi Speciali ed Opzioni). nel vassoio/terzo cesto nei modelli in cui è presente.

• L’apparecchio deve essere connesso alla rete idrica collegando il nuovo tubo di carico e il vecchio tubo di carico non deve essere riutilizzato.

• Se la lavastoviglie è a libera installazione, il lato posteriore della stessa deve essere posto contro un muro. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

• Quando si acquista una nuova apparecchiatura equivalente si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di “piccolissime dimensioni” (nessun lato sopra i 25 cm) possono essre consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con superficie di vendita superiore a 400 mq). Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (dove disponibile - vedi Programmi)

• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi: - per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua. - se il carico è ridotto attivare l’opzione Mezzo carico

dove disponibile vedi Programmi Speciali ed Opzioni).

• Se il proprio contratto di erogazione dell’energia elettrica prevede fasce orarie di risparmio5 Scheda prodotto Marchio HOTPOINT ARISTON Modello LTF 11M126 Capacità nominale in numero di coperti standard (1)

Classe di efcienza energetica su una scala da A+++ (bassi consumi) a D (alti consumi) A++ Consumo energetico annuo in kWh (2)

Consumo energetico del ciclo di lavaggio standard in kWh

Consumo di potenza nel modo spento in W

Consumo di potenza nel modo lasciato acceso in W

Consumo di acqua annuo in litri (3)

Classe di efcacia di asciugatura su una scala da G (efcacia minima) ad A (efcacia massima)

Durata del programma per il ciclo di lavaggio standard in minuti

Durata del modo lasciato acceso in minuti

NOTE 1) L’informazione sull’etichetta e sulla scheda fanno riferimento al programma standard di lavaggio, questo programma è adatto per lavare stoviglie che presentano un grado di sporco normale ed è il programma più efciente in termini di consumo combinato di energia ed acqua. Il ciclo standard corrisponde al ciclo ECO. 2) Consumo di energia basato su 280 cicli annui standard con acqua caricata fredda e sui consumi in modo di spento o di lasciato acceso dopo la ne ciclo. Il consumo effettivo dipende da come viene usato l’elettrodomestico.

3) Basato su 280 cicli di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell’apparecchio.

Assistenza Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta da soli (vedi Anomalie e Rimedi)

• Riavviare il programma per controllare se l’inconveniente è stato ovviato.• In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.Non ricorrere mai a tecnici non autorizzati. Comunicare:
• il tipo di anomalia;• il modello della macchina (Mod.);• il numero di serie (S/N).Queste informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio (vedi Descrizione dell’apparecchio).

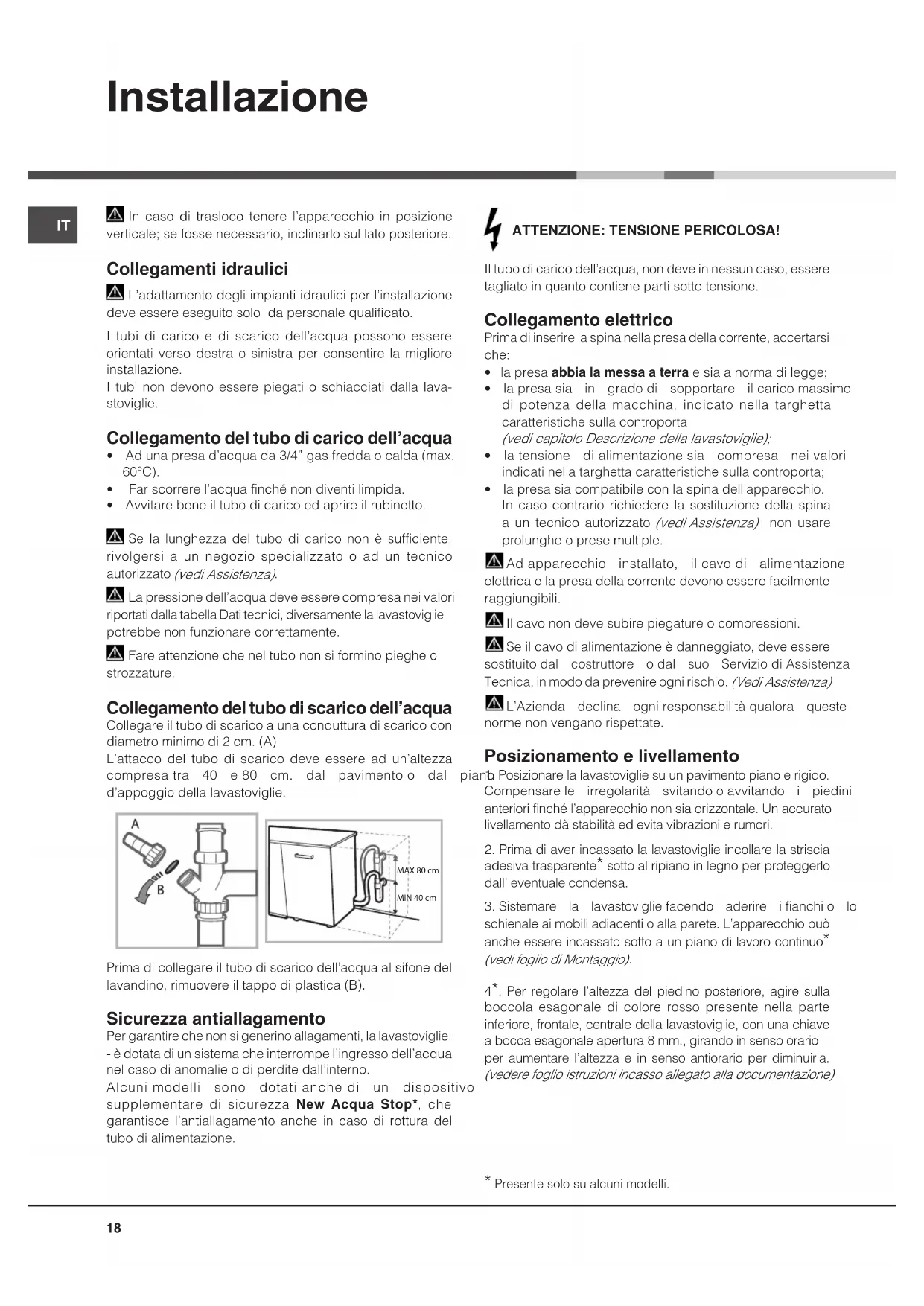

In caso di trasloco tenere l’apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore. Collegamenti idraulici L’adattamento degli impianti idraulici per l’installazione deve essere eseguito solo da personale qualificato.I tubi di carico e di scarico dell’acqua possono essere orientati verso destra o sinistra per consentire la migliore installazione. I tubi non devono essere piegati o schiacciati dalla lava-stoviglie. Collegamento del tubo di carico dell’acqua

• Adunapresad’acquada3/4”gasfreddaocalda(max.60°C).• Farscorrerel’acquafinchénondiventilimpida.• Avvitarebeneiltubodicaricoedaprireilrubinetto.Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o ad un tecnico autorizzato (vediAssistenza)

La pressione dell’acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici, diversamente la lavastoviglie potrebbe non funzionare correttamente.Fareattenzionecheneltubononsiforminopiegheostrozzature. Collegamento del tubo di scarico dell’acqua Collegare il tubo di scarico a una conduttura di scarico con diametrominimodi2cm.(A)L’attacco del tubo di scarico deve essere ad un’altezza compresatra 40 e80 cm. dal pavimentoo dal pianod’appoggio della lavastoviglie.Prima di collegare il tubo di scarico dell’acqua al sifone del lavandino,rimuovereiltappodiplastica(B). Sicurezza antiallagamento Per garantire che non si generino allagamenti, la lavastoviglie:- è dotata di un sistema che interrompe l’ingresso dell’acqua nel caso di anomalie o di perdite dall’interno.Alcunimodelli sono dotatianchedi un dispositivosupplementare di sicurezza New Acqua Stop*, che garantisce l’antiallagamento anche in caso di rottura del tubo di alimentazione. ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dell’acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che:

• lapresaabbia la messa a terra e sia a norma di legge;
• lapresasia in gradodi sopportare ilcaricomassimodi potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (vedicapitoloDescrizionedellalavastoviglie);
• latensione dialimentazionesia compresa neivaloriindicati nella targhetta caratteristiche sulla controporta;• lapresasiacompatibileconlaspinadell’apparecchio.In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vediAssistenza) ; non usare prolunghe o prese multiple.Adapparecchio installato, ilcavodi alimentazioneelettrica e la presa della corrente devono essere facilmente raggiungibili.Il cavo non deve subire piegature o compressioni.Se il cavo di alimentazione è danneggiato, deve essere sostituitodal costruttore odal suo ServiziodiAssistenzaTecnica, in modo da prevenire ogni rischio. (VediAssistenza) L’Azienda declina ogniresponsabilitàqualora questenorme non vengano rispettate. Posizionamento e livellamento 1. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensarele irregolarità svitandooavvitando i piedinianteriorifinchél’apparecchiononsiaorizzontale.Unaccuratolivellamentodàstabilitàedevitavibrazionierumori.2. Prima di aver incassato la lavastoviglie incollare la striscia adesiva trasparente* sotto al ripiano in legno per proteggerlo dall’ eventuale condensa.3.Sistemare la lavastovigliefacendo aderire ifianchio loschienale ai mobili adiacenti o alla parete. L’apparecchio può anche essere incassato sotto a un piano di lavoro continuo* (vedifogliodiMontaggio)

4*. Per regolare l’altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave aboccaesagonaleapertura8mm.,girandoinsensoorarioper aumentare l’altezza e in senso antiorario per diminuirla. (vederefoglioistruzioniincassoallegatoalladocumentazione) Installazione MIN 40 cmMAX 80 cm

• Presente solo su alcuni modelli.IT

Avvertenze per il primo lavaggio Dopo l’installazione, rimuovere i tamponi posizionati sui cesti e gli elastici di trattenimento sul cesto superiore (dovepresenti). Impostazioni addolcitore acqua Prima di avviare il primo lavaggio, impostare il livello di durezza dell’acqua di rete. (vedicapitoloBrillantanteesale rigenerante) Il primo caricamento del serbatoio dell’addolcitore deve avve-nire con acqua, poi introdurre circa 1 Kg. di sale; è normale che l’acqua fuoriesca.Farpartireunciclodilavaggiosubitodopo.Usaresolosalespecificoperlavastoviglie.DopoilcaricamentolaspiaMANCANZASALE* si spegne.Il mancato riempimento del contenitore del sale, può provocare il danneggiamento del dolcificatore dell’acqua e dell’elemento riscaldante.La macchina, è dotata di segnali acustici/toni (secondoil modello d lavastoviglie ) che avvisano dell’avvenuto comando: accensione, fine ciclo ecc.. I simboli/spie/led luminosi presenti sul pannello comandi/display, possono variare di colore, pulsare o essere a luce fissa. (secondoilmodellodilavastoviglie)

Il display*, visualizza informazioni utili relative al tipo di ciclo impostato, alla fase di lavaggio/asciugatura, al tempo residuo, alla temperatura ecc... ecc... Dati Tecnici DimensioniLarghezza cm. 59,5Altezza cm. 82Profondità cm. 57Capacità 14 coperti standardPressione acqua alimentazione0,05 ÷ 1MPa (0.5 ÷ 10 bar)7,25 – 145 psiTensione di alimentazionevedi targhetta caratteristichePotenza totale assorbita vedi targhetta caratteristicheFusibile vedi targhetta caratteristicheQuesta apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EC (Bassa Tensione) -2004/108/EC (Compatibilità Elettromagnetica) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)-97/17/EC (Etichettatura)-2012/19/EU (RAEE)

• Presente solo su alcuni modelli.20

2. Irroratore superiore

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

10. Targhetta caratteristiche

11. Pannello comandi***

*** Solo sui modelli ad incasso totale

• Presente solo su alcuni modelli. Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Pannello comandi tastoSelezione Programmatasto e spia Opzione Short Timetasto e spia Opzione Extra asciugaturaspia Mancanza Salespia Mancanza Brillantantetasto e spia Opzione Pastiglie multifunzioneindicatore numero programma e tempo residuotasto Opzione Partenza Ritardata tasto Opzione Zone Washtasto e spia ON-OFF/Resetspie Opzione Zone Washspia Opzione Partenza RitardataIT

Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale.Seguire le indicazioni riportate sulla confezione.Se si usa un prodotto multifunzione, si consiglia comunque di aggiungere il sale, specie se l’acqua è dura o molto dura. (Seguireleindicazioniriportatesullaconfezione).Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE* e MANCANZA BRILLANTANTE* rimangano accese. Caricare il sale rigenerante L’utilizzodelsaleevitalaformazionediCALCAREsullestoviglieesu componenti funzionali della lavastoviglie. •E’importantecheilserbatoiodelsalenonsiamaivuoto.•E’importanteeffettuarel’impostazionedelladurezzadell’acqua.Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vediDescrizione) e va riempito:•quandosulpannellosiaccendelaspiaMANCANZASALE*;

• quandoilgalleggianteverde* presente sul tappo sale, non è più visibile. •vediautonomiaintabelladurezzaacqua.1.Estrarreilcestoinferioreesvitareiltappodelserbatoio in senso antiorario.2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.3.Posizionarel’imbuto (vedifigura) e riempire ilserbatoiodisalefinoalbordo(circa1kg);ènormale che trabocchi un po’ d’acqua.4.Togliere l’imbuto,eliminare iresidui disale dall’imbocco;sciacquare il tappo sotto l’acqua corrente prima di avvitarlo.E’consigliabileeffettuarequestaoperazioneadognicaricamentodel sale. Chiuderebeneiltappo,affinchénelserbatoiononentridetersivoduranteil lavaggio (potrebbedanneggiarsi irrimediabilmenteildolcificatore).Quando è necessario caricare il sale, si consiglia di effettuare l’operazione prima dell’avvio del lavaggio. Impostazione durezza dell’acqua Per ottenere un perfetto funzionamento dell’addolcitore anticalcare, è indispensabile effettuare una regolazione in funzione della durezza dell’acqua dell’appartamento. il dato è reperibile presso l’Enteerogatoreacquapotabile.Ilvaloreimpostatoèpariadunadurezza media. •AccenderelalavastovigliedatastoON/OFF •SpegneredatastoON/OFF •TenerepremutoiltastoP5secondi,finoaquandosisentiràunbeep.•AccenderedatastoON/OFF•Lampeggiailnumerodellivellodiselezionecorrenteelaspiasale.
• PremereiltastoP per selezionare il livello di durezza desiderato (veditabelladurezza).•SpegneredatastoON/OFF•Impostazionecompletata!(°dH=durezzaingraditedeschi-°fH=durezzaingradifrancesi-mmol/l=millimol/litro) Caricare il brillantante Ilbrillantantefacilital’ASCIUGATURAdellestoviglie.Ilserbatoiodel brillantante va riempito:• quandosulpannello/displaysiaccendelaspiaMANCANZABRILLANTANTE*
• quandol’indicatore ottico* presente sullo sportellino del contenitore “D”, passa da scuro a trasparente.1.Aprireilcontenitore“D” premendo e sollevando la linguettasul coperchio;2. Introdurre con precauzione il brillantante fino al riferimento massimo dell’apertura di riempimento evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.3.Chiudereilcoperchiofinoalloscatto.Non versare MAI il brillantante direttamente all’interno della vasca. Regolare la dose di brillantante Se non si è soddisfatti del risultato dell’asciugatura, è possibile regolare la dose di brillantante.•AccenderelalavastovigliedatastoON/OFF •SpegneredatastoON/OFF •Premere3volteiltastoPsisentiràunbeep.•AccenderedatastoON/OFF•Lampeggiailnumerodellivellodiselezionecorrenteelaspiabrillantante.
• PremereiltastoPperselezionareillivellodiquantitàdibrillantante da erogare.•SpegneredatastoON/OFF •Impostazionecompletata!IllivellodibrillantantepuòessereimpostatoaZERO,intalcasoilbrillantante non verràerogato enon verràaccesa la spiadimancanza brillantante in caso di esaurimento dello stesso.Sipossonoimpostarefinoadunmax.di4livelliinbasealmodellodi lavastoviglie. Il valore impostato è pari ad un livello medio.
• sesullestovigliecisonostriature bluastre, impostare verso i numeribassi(1-2).• sesullestovigliecisonogocced’acquaomacchiedicalcareimpostareversoinumerialti(3-4). Tabella Durezze Acqua Autonomia media contenitore sale con 1 lavaggio al giorno livello °dH °fH mmol/l mesi 1 0 - 6 0 - 10 0 - 1 7 mesi 2 6 - 11 11 - 20 1,1 - 2 5 mesi 3 12 - 17 21 - 30 2,1 - 3 3 mesi 4 17 - 34 31 - 60 3,1 - 6 2 mesi

Da 0°f a 10°f si consiglia di non utilizzare sale. Con imposta- zione 5 la durata può prolungarsi.

• Presente solo su alcuni modelli.22

Caricare i cesti Suggerimenti Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e i contenitori dei liquidi rimasti. Non è necessario un risciacquo preventivo sotto acqua corrente.Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino, i contenitori siano disposti con l’apertura rivolta in basso e le parti concave o convesse in posizione obliqua, per permettere all’acqua di raggiungere tutte le superfici e di defluire.Fateattenzionechecoperchi,manici,padelleevassoinonimpediscano la rotazione degli irroratori. Disporre gli oggetti piccoli nel cestino delle posate.Le stoviglie in plastica e le padelle in antiaderente, tendono a trattenere maggiormente le gocce d’ acqua e quindi il loro gradodiasciugaturarisulteràinferioreaquellodellestovigliein ceramica o acciaio.Glioggettileggeri(comeirecipientiinplastica)devonoesserepreferibilmente posizionati sul cesto superiore e disposti in modo da non potersi muovere.Dopo aver caricato, assicurarsi che gli irroratori ruotino liberamente. Cesto inferiore Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posate ecc... Piatti e coperchi grandi vanno sistemati di preferenza ai lati del cesto.E’consigliabile disporre le stoviglie molto sporche nel cestoinferiore poichè in questo settore i getti d’acqua sono più energici e permettono di ottenere migliori prestazioni di lavaggio. Alcunimodellidilavastoviglie,dispongonodisettorireclinabili*, gli stessi si possono usare in posizione verticale per lasistemazione dei piatti oppure in posizione orizzontale(abbassati)perpotercaricarepiùagevolmentepentoleeinsalatiere. Cestino delle posate Il cestino delle posate è munito di griglie superiori per una migliore disposizione delle stesse. Deve essere posizionato solo nella parte anteriore del cesto inferiore. Cesto superiore Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini, insalatiere basse. Alcunimodellidilavastoviglie,dispongonodisettorireclinabili*, utilizzabili in posizione verticale per sistemare piattini da thè o dessert o abbassati per caricare ciotole e contenitori per alimenti.

• Presente solo su alcuni modelli.IT

*Presente solo in alcuni modelli e variabili per numero e posizione. Regolare l’altezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibile sistemare il cesto superiore in posizione alta o bassa.E’ preferibile regolare l’altezza del cesto superiore a CESTO VUOTO.Non sollevare o abbassare MAI il cesto su un solo lato.Se il cesto è dotato di Lift-Up* (vedifigura) , sollevare il cesto afferrandolo ai lati e muovere verso l’alto. Per tornare nellaposizionebassa,premereleleve(A) ai lati del cesto ed accompagnare la discesa verso il basso. Stoviglie non idonee

• Posateestovigliedilegno.• Bicchieridecoratidelicati,stovigliediartigianatoartisticoedi antiquariato. Le loro decorazioni non sono resistenti.• Partiinmaterialesinteticononresistentiallatemperatura.• Stovigliedirameestagno.• Stoviglie sporchedicenere,cera,grasso lubrificante oinchiostro.Le decorazioni su vetro, i pezzi di alluminio e argento durante il lavaggio possono tendere a cambiare colore ed a sbiancarsi. Anchealcunitipidivetro(peres.oggettidicristallo)dopomoltilavaggi possono diventare opachi. Danni al vetro ed alle stoviglie Cause:
• Tipodivetroeprocedimentodiproduzionedelvetro.•Composizionechimicadeldetersivo.•Temperaturadell’acquadelprogrammadirisciacquo. Consiglio:
• Utilizzaresolobicchierieporcellanagarantitidalproduttorecome resistenti al lavaggio in lavastoviglie.•Usaredetersivodelicatoperstoviglie.•Estrarrebicchierieposatedallalavastovigliealpiùprestopossibile dopo la fine del programma.Il cesto superiore è regolabile in altezza a seconda della necessità:inposizionealtaquandonelcestoinferioresivoglionosistemare stoviglie ingombranti; in posizione bassa, in modo da sfruttare gli spazi delle ribaltine o dei reclinabili creando più spazio verso l’alto. Ribaltine a posizione variabile* Le ribaltine laterali sono posizionabili su tre altezze differenti per ottimizzare la disposizione delle stoviglie nello spazio del cesto.I calici possono essere posizionati stabilmente sulle ribaltine inserendo lo stelo del bicchiere nelle apposite asole. Per ottimizzare l’asciugatura, posizionare le ribaltine con l’inclinazione maggiore. Per variare l’inclinazione, sollevare la ribaltina, farla scorrere leggermente e posizionarla come desiderata. Vassoio portaposate* Alcunimodellidilavastovigliesonodotatidiunvassoioscorrevole che può essere utilizzato per contenere posate diservizio o tazze di piccole dimensioni. Per migliori prestazionidi lavaggio, evitare di caricare sotto al vassoio stoviglieingombranti. Il vassoio portaposate è rimovibile. (vedifigura)24

• Presente solo su alcuni modelli. Avviare la lavastoviglie 1.Aprireilrubinettodell’acqua.2.AprirelaportaepremereiltastoON-OFF:lespieON/OFF,opzionieildisplaysiilluminano.3.Dosareildetersivo.(vedialato).4.Caricareicesti(vediCaricareicesti) 5. Selezionare il programma in base alle stoviglie e al loro grado di sporco (veditabelladeiprogrammi) premendo il tasto P.6. Selezionare le opzioni di lavaggio*.7.Avviarechiudendolaporta.8.Lafinedelprogrammaèsegnalatadasegnaliacusticielampeggiailnumerodelprogrammasuldisplay.Aprirelaporta,spegnerel’apparecchiopremendoiltastoON-OFF,chiudereilrubinetto dell’acqua e staccare la spina dalla presa di corrente.9.Aspettarealcuniminutiprimaditoglierelestoviglie,perevitaredi scottarsi. Scaricare i cestelli iniziando da quello inferiore. - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo prolungato, la macchina si spegne automaticamente. PROGRAMMI AUTO*:alcuni modelli di lavastoviglie sono dotati di un particolare sensore che può valutare il grado disporco e impostare il lavaggio più efficiente ed economico.LaduratadeiprogrammiAutopotràvariareperl’nterventodel sensore. Se le stoviglie sono poco sporche o sono state sciacquateprecedentemente sotto l’acqua, ridurre sensibilmente la dosedel detersivo. Modificare un programma in corso Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: aprire la porta facendoattenzione alla fuoriuscita di vapore, con una pressione prolungatapremereiltastoON/OFF,lamacchinasispegne.RiaccenderelamacchinaconiltastoON/OFFeselezionareil nuovo programma e le eventuali opzioni; avviare chiudendo la porta. Aggiungere altre stoviglie Senza spegnere la macchina, aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Chiudere la porta: il ciclo riprende. Interruzioni accidentali Se durante il lavaggio si apre la porta o si verifica un’interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce. Caricare il detersivo Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l’ambiente. A seconda del grado di sporco, il dosaggio può essere adattato al singolo caso con un detersivo in polvere o liquido.Solitamente per uno sporco normale, utilizzare circa 35 gr. (detersivo in polvere), o 35ml (detersivo liquido). Se si impiegano le pastiglie ne basta una.Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurre sensibilmente la dose del detersivo. Per un buon risultato di lavaggio osservare anche le istruzioni riportate sulle confezioni del detersivo.In caso di ulteriori domande consigliamo di rivolgersi ai produttori di detersivi.Per aprire il contenitore del detersivo, azionare il dispositivo di apertura “A” Introdurre il detersivo solo nella vaschetta “B” asciutta. La quantità di detersivo adibita al prelavaggio, deve essere posizionata direttamente in vasca.1. Dosare il detersivo consultando la Tabella dei programmi, per introdurnelaquantitàcorretta.Nellavaschetta“B”èpresenteunlivellocheindicalaquantitàmassima di detersivo liquido o in polvere inseribile per ogni ciclo. 2.Eliminare iresidui didetersivo daibordidellavaschettaechiudere il coperchio fino allo scatto.3. Chiudere il coperchio del contenitore detersivo spingendolo in alto, fino al corretto innesto del dispositivo di chiusura.Il contenitore detersivo si apre automaticamente in funzione del programma, al momento opportuno.Se vengono utilizzati detersivi combinati, è consigliato utilizzare l’opzioneTABS,cheadeguailprogrammadilavaggio,inmododa raggiungere sempre il migliore risultato di lavaggio e di asciugatura possibile.Utilizzare solo detersivo per lavastoviglie.NON UTILIZZARE detersivi per lavaggio a mano.Un utilizzo eccessivo di detersivo può lasciare residui di schiuma a fine ciclo. Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con l’utilizzo combinato di detersivo, brillantante liquido e sale rigenerante.Si consiglia di usare detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell’ambiente. Detersivo e uso della lavastoviglieIT

Programmi Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. IdatideiprogrammisonomisuratiincondizionidilaboratoriosecondoNormaeuropeaEN50242. A seconda delle diverse condizioni di utilizzo, la durata e i dati dei programmi possono variare. Indicazioni per la scelta dei programmi e dosaggio del detersivo

11. Ciclo di pulizia per la lavastoviglie da utilizzare a VUOTO e con detergenti specifici.

2. Auto Intensivo Si

Pastiglie Multifunzione Con questa opzione viene ottimizzato il risultato di lavaggio ed asciugatura.Quando si usano le pastiglie multifunzione premere il tasto PASTIGLIEMULTIFUNZIONE,laspiasiillumina. L’opzione “Pastiglie Multifunzione”, comporta l’allungamento del programma. L’utilizzo delle pastiglie è consigliato solo dove è presente l’opzione PASTIGLIE MULTIFUNZIONE. Questa opzione è sconsigliata con i programmi che non prevedono l’uso delle pastiglie multifunzione.

• Presente solo su alcuni modelli. Extra Asciugatura Per migliorare l’asciugatura delle stoviglie, premereiltastoEXTRAASCIUGATURAlaspiasiillumina, un’ ulteriore pressione deseleziona l’opzione. Unatemperaturapiùaltaduranteilrisciacquofinaleeuna fase di asciugatura prolungata, permettono di migliorare l’asciugatura. L’ opzione EXTRA ASCIUGATURA, comporta l’allungamento del programma. Opzioni di lavaggio Se un’opzione non è compatibile con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte e si sentono dei segnali acustici. Partenza ritardata È possibile posticipare da 1 a 12 ore l’avvio del programma:1.PremereiltastoPARTENZARITARDATA:ildisplayvisualizzailrelativo simbolo; a ogni succesiva pressione viene incrementato iltempo(1h,2h,ecc.finoadunmax.di12h)dallapartenzadelprogramma selezionato.2. Selezionare il programma e chiudere la porta: inizia il conto alla rovescia;3.Atemposcaduto,laspiasispegneeilprogrammasiavvia.Per modificare il ritardo e selezionare un tempo inferiore premere iltastoPARTENZARITARDATA.Perannullarlopremereiltastoinsuccessionefinchénonsispegnelaspiadelritardoselezionato.Il programma si avvia alla chiusura della porta. Programmi speciali ed Opzioni Opzione Short Time Questa opzione, permette di ridurre la durata dei principali programmi mantenendo le stesse performance di lavaggio ed asciugatura. Dopo aver selezionato il programma, premere il tasto Short Time. Per deselezionare l’opzione, ripremere lo stesso tasto. Zone Wash Questa opzione permette di effettuare il lavaggio solo sul cesto selezionato. Selezionare il programma, premereil tasto ZONEWASH insuccessione: il cesto selezionato si illumina e il lavaggio si attiva solo sul cesto selezionato; un ulteriore pressione del tasto deseleziona l’opzione. L’opzione è disponibile con i programmi: Intensivo e Normale. Selezionando l’opzione e il programma Intensivo, si attiva il lavaggio ULTRAINTENSIVEZONE.Questo lavaggio è ideale per il carico misto più sporco come ad es. pentole e tegami,piattiincrostatiostovigliedifficilidalavare(grattugia, passaverdura, posate molto sporche). La pressione di spruzzo viene rafforzata, la temperatura di lavaggio aumentata garantendo un lavaggio ottimale sullo sporco ostinato. Selezionando l’opzione e il programma Normale, si attiva il lavaggio SAVINGZONE.Conquestafunzionesipuòridurre il consumo di acqua ed energia. Con questa funzione si può ridurre il consumo di energia. Il ciclo potrebbe subire variazioni di durata. Ricordarsi di caricare le stoviglie solo sul cesto selezionato. Note: lemiglioriprestazionideiprogrammi“FasteExpress30’”,siottengono preferibilmente rispettando il numero di coperti specificati.Per consumare di meno usa la lavastoviglie a pieno carico.Nota per i laboratori di Prove: per informazioni sulle condizioni dellaprova comparativa EN, farne richiesta all’indirizzo:[e-mail]

Manutenzione e cura Escludere acqua e corrente elettrica

• Chiudereilrubinettodell’acquadopoognilavaggioper eliminare il pericolo di perdite.

• Staccarelaspinadallapresadicorrentequandosipulisce la macchina e durante i lavori di manutenzione. Pulire la lavastoviglie

• Lasuperficieesternaeilpannellodicontrollopossono essere puliti con un panno inumidito con acqua non abrasivo.Nonusaresolventi o abrasivi.

• Lavascainternapuòesserepulitadaeventualimacchie con un panno imbevuto di acqua e poco aceto. Evitare i cattivi odori

• Lasciaresempresocchiusalaportaperevitareilristagno diumidità.

• Pulireregolarmenteleguarnizioniperimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore. Pulire gli irroratori Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili. Per smontare l’irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L’irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l’alto. L’irroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso l’alto. Pulizia del filtro entrata acqua

Se i tubi dell’acqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l’allacciamento, far scorrere l’acquafinoachediventilimpidaesiaprivadiimpurità. Senza questa precauzione, c’è il rischio che il punto dove entra l’acqua si intasi, danneggiando la lavastoviglie. Periodicamente, pulire il filtro entrata acqua posizionato all’uscita del rubinetto. - Chiudere il rubinetto dellacqua. -Svitarel’estremitàdeltubodicaricoacqua,togliereilfiltro e pulirlo delicatamente sotto un getto di acqua corrente. - Inserire nuovamente il filtro e avvitare il tubo. Pulire i filtri Il gruppo filtrante è formato da tre filtri che puliscono l’acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli. Pulireifiltriconregolarità. La lavastoviglie non deve essere usata senza filtri o con filtro sganciato.

• Dopoalcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo

(fig.1). 2.EstrarreilbicchierefiltroBfacendounaleggerapressione sullealettelaterali(Fig.2); 3.SfilareilpiattofiltroinoxA.(fig.3). 4.Ispezionareilpozzettoedeliminareeventualiresiduidi cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio(particolaredicolorenero)(fig.4). Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie. Se ci si assenta per lunghi periodi

• Staccarei collegamenti elettrici e chiudereilrubinetto dell’acqua.

• Lasciaresocchiusalaporta.

• Alrientro,fareunlavaggioavuoto.

• Presente solo su alcuni modelli.28

• Presente solo su alcuni modelli. Anomalie: Possibili cause / Soluzione: La lavastoviglie non parte o non risponde ai comandi• Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma. • La spina non è ben inserita nella presa di corrente.• La porta della lavastoviglie non è ben chiusa. La porta non si chiude • Verica che i cesti siano inseriti no in fondo.• La serratura è scattata; spingere energicamente la porta no a sentire il “clack”.La lavastoviglie non scarica acqua.• Il programma di lavaggio non è ancora terminato.• Il tubo di scarico dell’acqua è piegato (vedi Installazione).• Lo scarico del lavello è ostruito.• Il ltro è intasato da residui di cibo. La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori. Posizionare le stoviglie correttamente• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Non prelavare a mano le stoviglie.Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.• Manca il sale rigenerante.• La regolazione della durezza dell’acqua non è adeguata; aumentare i valori. (vedi Brillantante e sale).• Il tappo del serbatoio del sale non è chiuso bene.• Il brillantante è esaurito o il dosaggio è insufciente.Su stoviglie e bicchieri ci sono striature o sfumature bluastre.
• Il dosaggio del brillantante è eccessivo. Le stoviglie sono poco asciutte. • È stato selezionato un programma senza asciugatura.• Il brillantante è esaurito. (vedi Brillantante e sale).• La regolazione del brillantante non è adeguata. • Le stoviglie sono in materiale antiaderente o in plastica; è normale la presenza di gocce d’acqua.Le stoviglie non sono pulite. • Le stoviglie non sono sistemate correttamente.• Gli irroratori non sono liberi di ruotare, bloccati da stoviglie.• Il programma di lavaggio è troppo blando (vedi Programmi).• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). • Il tappo del brillantante non è stato chiuso correttamente. • Il ltro è sporco o intasato (vedi Manutenzione e cura).• Manca il sale rigenerante (vedi Brillantante e sale).La lavastoviglie non carica acquaè bloccata con spie lampeggianti• Manca l’acqua nella rete idrica o il rubinetto è chiuso.• Il tubo di carico dell’acqua è piegato (vedi Installazione). Riprogrammare la macchina e riavviare. • I ltri sono intasati; è necessario pulirli. • Lo scarico è intasato; è necessario pulirlo. • Dopo aver effettuato le operazioni di verica e pulizia, spegnere ed accendere la lavastovi glie e far ripartire un nuovo ciclo di lavaggio. • Se il probblema persiste, chiudere il rubinetto dell’acqua, staccare la spina e contattare il centro assistenza. 195155450.00 - NC 02/2017jk-XeroxFabriano www.hotpoint-ariston.com
