MANUALE UTENTE H7I HP42 LO HOTPOINT

GRAZIE PER AVER ACQUISTATO UN PRODOTTO HOTPOINT ARISTON. Per ricevere assistenza in modo più completo, registrare il proprio apparecchio sul sito: www.hotpoint.eu/registerPrima di utilizzare l’apparecchio, legga attentamente le Istruzioni di sicurezza e di installazione.Dopo l’installazione, ricordarsi di rimuovere tutte le parti di protezione per il trasporto dalla lavastoviglie. SCANSIONARE

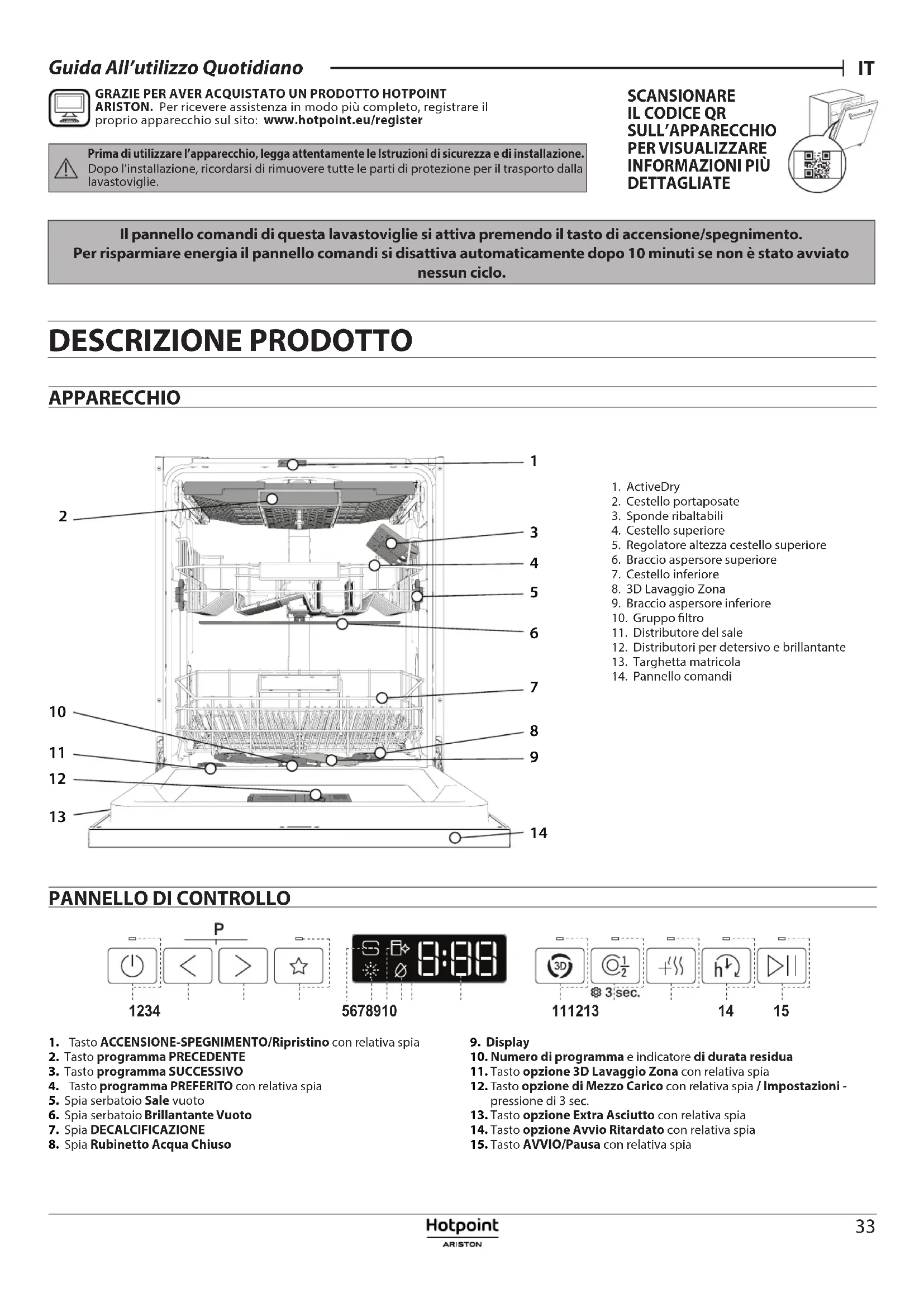

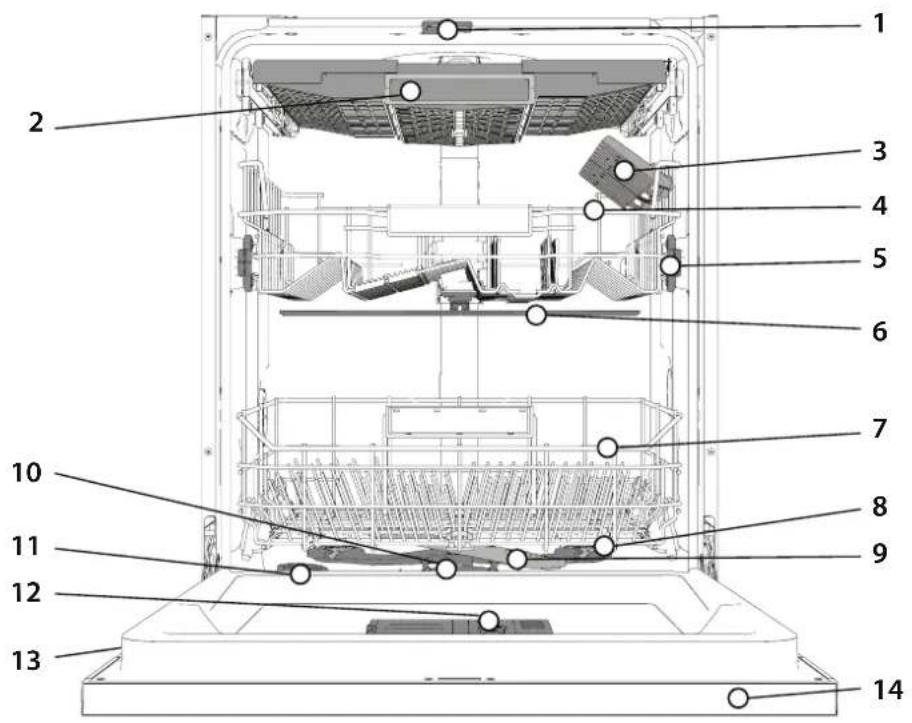

DESCRIZIONE PRODOTTO Il pannello comandi di questa lavastoviglie si attiva premendo il tasto di accensione/spegnimento.Per risparmiare energia il pannello comandi si disattiva automaticamente dopo 10 minuti se non è stato avviato nessun ciclo. APPARECCHIO

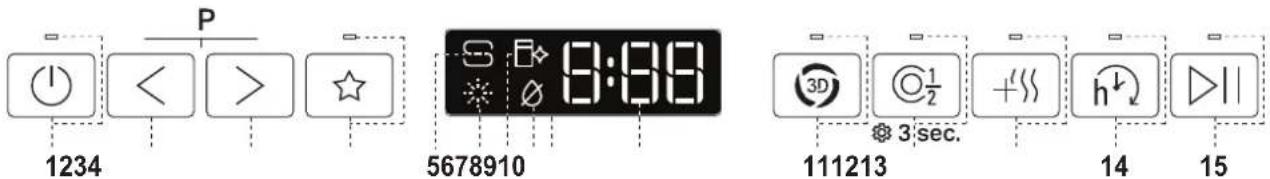

1. Tasto ACCENSIONE-SPEGNIMENTO/Ripristino con relativa spia

4. Tasto programma PREFERITO con relativa spia

5. Spia serbatoio Sale vuoto6. Spia serbatoio Brillantante Vuoto7. Spia DECALCIFICAZIONE8. Spia Rubinetto Acqua Chiuso9. Display

10. Numero di programma e indicatore di durata residua

11. Tasto opzione 3D Lavaggio Zona con relativa spia

12. Tasto opzione di Mezzo Carico con relativa spia / Impostazioni -

pressione di 3 sec.13. Tasto opzione Extra Asciutto con relativa spia14. Tasto opzione Avvio Ritardato con relativa spia15. Tasto AVVIO/Pausa con relativa spia1. ActiveDry2. Cestello portaposate3. Sponde ribaltabili4. Cestello superiore5. Regolatore altezza cestello superiore6. Braccio aspersore superiore7. Cestello inferiore8. 3D Lavaggio Zona9. Braccio aspersore inferiore10. Gruppo ltro11. Distributore del sale12. Distributori per detersivo ebrillantante13. Targhetta matricola14. Pannello comandi

Dopo aver completato l’installazione, togliere i fermi dai cestelli e gli ele- menti elastici di ritegno dal cestello superiore. MENU IMPOSTAZIONI

1. Azionare l’apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO .

2. Tenere premuto il tasto Impostazioni (Mezzo Carico ) per 3 secon-

di, nché non si udirà un bip e il display visualizzerà “SEt” (Impostato).

3. Dopo un secondo, verrà visualizzata la prima impostazione disponibile

4. Premere PRECEDENTE /SUCCESSIVO per scorrere in avanti e indietro

l’elenco delle impostazioni disponibili (vedere la tabella sottostante), quindi premere AVVIO/Pausa per visualizzare e modicare il valore dell’impostazione attualmente selezionata.

5. Premere PRECEDENTE /SUCCESSIVO per modicare in avanti o indie-

tro il valore, quindi premere AVVIO/Pausa per salvare il nuovo valore e tornare al menu principale.

6. Per modicare un’altra impostazione, ripetere i punti 4 e 5.

7. Premere ACCENSIONE/SPEGNIMENTO o attendere 30 secondi per

uscire dal menu. LETTERA IMPOSTAZIONE VALORI (Predenito - in grassetto) Grado di durezza dell’acqua (vedere “IMPO- STAZIONE DELLA DUREZZA DELL’ACQUA” e“TA- BELLA DELLA DUREZZA DELL’ACQUA”) 1 | 2 | 3 | 4 | 5 Livello del brillantante (vedere “REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE”) 0 | 1 | 2 | 3 | 4 | 5 ActiveDry (vedere “OPZIONI E FUNZIONI”) “1” = Accese, “0” = Spente 1 | 0 Luce sul pavimento (vedere “OPZIONI E FUNZIONI”) “1” = Accese, “0” = Spente 1 | 0 Segnale acustico “1” = Accese, “0” = Spente 1 | 0 Impostazioni di fabbrica - Premere AVVIO/ Pausa per ripristinare i valori di fabbrica di tutte le impostazioni incluse nel menu delle impostazioni.

L’uso di sale previene la formazione di CALCARE sulla su- percie dei piatti e sui componenti della macchina. Il serbatoio del sale si trova nella parte inferiore della lava- stoviglie (sotto il cestello inferiore sul lato sinistro).

• È indispensabile che il serbatoio del sale non sia mai vuoto.

• È essenziale quindi che il livello di durezza dell’acqua sia stato impostato.

• Il sale deve essere inserito quando la spia RIEMPIMENTO SALE sul pan- nello comandi è accesa.

1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in sen-

io del sale no all’orlo (circa 0,5 kg); Non è inconsueto che l’acqua traboc- chi leggermente.

te l’apertura. Accertarsi che il tappo sia adeguatamente serrato per evitare l’ingresso di detersivo all’interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcente senza possibilità di riparazione). Ogni volta che occorre aggiungere sale, la procedura deve essere ne- cessariamente eseguita prima dell’inizio del ciclo di lavaggio per evi- tare rischi di corrosione. Le fuoriuscite di soluzione salina o di grani di sale possono causare cor- rosione e danneggiare irreparabilmente i componenti in acciaio inox. Eventuali danni risultanti non saranno coperti da garanzia. La mancanza di sale nel serbatoio potrebbe danneggiare l’addolcito- re d’acqua e la resistenza per eetto dell’accumulo di calcare. L’uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.

IMPOSTAZIONE DELLA DUREZZA DELL’ACQUA

Per consentire che il dispositivo addolcente dell’acqua agisca al meglio, è essenziale che l’impostazione del livello di durezza dell’acqua tenga conto della sua durezza eettiva nell’utenza domestica. È possibile ottenere il valore di durezza dell’acqua nell’utenza domestica rivolgendosi al proprio fornitore. L’impostazione di fabbrica è “3”. Vedere „TABELLA DELLA DUREZZA DELL’ACQUA”. Tabella della durezza dell’acqua Livello °dH Gradi tedeschi °fH Gradi francesi °Clark Gradi inglesi 1 (Dolce) 0 - 6 0 - 10 0 - 7 2 (Moderatamente dolce) 7 - 11 11 - 20 8 - 14 3 (Medio) 12 - 16 21 - 29 15 - 20 4 (Dura) 17 - 34 30 - 60 21 - 42 5 (Molto dura) 35 - 50 61 - 90 43 - 62 Per eettuare modiche, seguire le istruzioni riportate nella sezione „MENU IMPOSTAZIONI”. Utilizzare soltanto sale di tipo specico per lavastoviglie. Dopo aver versato il sale all’interno della macchina, la spia riempimento SALE si spegne. La mancanza di sale nel serbatoio potrebbe danneggiare l’addolcitore d’acqua ela resistenza per eetto dell’accumulo di calcare. L’uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.

SISTEMA DI ADDOLCIMENTO DELL’ACQUA

L’addolcitore riduce automaticamente la durezza dell’acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l’ecienza di lavaggio. Questo sistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto. La frequenza di rigene- razione dipende dal livello di durezza impostato - con la durezza dell’acqua impostata al livello 3, la rigenerazione avviene ogni 4-6 cicli Eco. Il processo di rigenerazione avviene all’inizio del ciclo con acqua fresca aggiuntiva.

• Ogni rigenerazione comporta: un consumo di ~3 litri d’acqua;

• Un prolungamento di 5 minuti della normale durata del ciclo;

• Un consumo di energia minore di 0,005 kWh.

L’utilizzo di brillantante facilita il processo di ASCIUGA- TURA delle stoviglie. Il distributore di brillantante A deve essere riempito ogni volta che a spia dell’ indicato- re di RIEMPIMENTO BRILLANTANTE sul pannello co- mandi è illuminata.

1. Aprire il distributore B esercitando opportuna

pressione e quindi sollevando la linguetta posta sul coperchio.

2. Versare delicatamente il brillantante no al se-

gno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò si verichi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.

3. Abbassare il coperchio no ad avvertire lo scatto che ne segnala la chiusura.

Non versare MAI il brillantante direttamente all’interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completamente soddisfatti del processo di asciugatura, è possi- bile regolare la quantità di brillantante da utilizzare. Per eettuare modiche, seguire le istruzioni riportate nella sezione „MENU IMPOSTAZIONI”. Nel caso in cui il livello di brillantante sia impostato su ZERO, il brillantante non viene erogato. In caso di esaurimento del brillantante la spia BRILLAN- TANTE INSUFFICIENTE non è illuminata. Aseconda del modello di lavastovi- glie è possibile impostare al massimo 6 livelli.

• In presenza di strisce con sfumature blu sulla supercie dei piatti, impo- stare un livello di dosaggio basso (0-3).

• In presenza di gocce d’acqua odi calcare sulla supercie dei piatti impo- stare invece dosaggi alti (4-5).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Utilizzare soltanto detersivo di tipo specico per lavastoviglie. NON UTILIZZARE un detersivo liquido. L’utilizzo di dosi eccessive di detersivo può causare residui di schiuma all’interno della macchina al termine di ogni ciclo di lavaggio. L’uso di un detersivo non specico per lavastoviglie potrebbe causare malfunzionamenti o danni all’apparecchio. Per ottenere i migliori risultati nel lavaggio come nell’asciugatura dei piatti, è necessario l’utilizzo combinato di detersivo, brillantante e sale. Si raccomanda l’utilizzo di detersivi privi di fosfati o di cloro, poiché tali sostanze sono dannose per l’ambiente. Un buon lavaggio dipende anche dalla corretta dose di detersivo da utilizzare. Una dose eccessiva non comporta un lavaggio più ecace ma aumenta il livello di inquinamento presente nell’ambiente. È possibile regolare la dosa corretta in base alla qualità di sporcizia da eliminare. Per stoviglie mediamente sporche, utilizzare una dose di circa 35g (detersivo in polvere) o 35ml (detersivo liquido) e aggiungere un cuc- chiaino di detersivo direttamente nella vaschetta. Se si utilizzano le pastiglie, una di esse corrisponde alla dose suciente. PRIMO UTILIZZOIT Guida All’utilizzo Quotidiano

Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in pro- porzione la dose di detersivo da utilizzare (dose minima: 25 g/ml), es. tralasciare l’aggiunta di detersivo in polvere/liquido direttamente nel- la vaschetta. Per un buon lavaggio seguire altresì le istruzioni riportate sulla confe- zione del detersivo. Per ulteriori domande rivolgersi al produttore del detersivo.

Per aprire il distributore detersivo utilizzare il dispositivo di apertura C. Versare il detersivo esclusivamente nel distributore D asciutta. Mettere la dose di detersivo per il prelavaggio direttamente all’interno del distributore.

1. Per il dosaggio corretto del detersivo fare rife-

rimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il do- saggio del detersivo.

2. Eliminare eventuali residui di detersivo dai bordi del distributore e chiu-

dere il coperchio no ad avvertire lo scatto caratteristico.

3. Chiudere il coperchio del distributore sollevandolo no a portare il di-

spositivo di chiusura in sede. Il distributore del detersivo si apre automaticamente quando previsto dal programma in uso. L’uso di un detersivo non specico per lavastoviglie potrebbe causare malfunzionamenti o danni all’apparecchio.

1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA

Vericare che la lavastoviglie sia collegata alla rete idrica eche il rubinet- to dell’acqua sia aperto.

2. AZIONAMENTO DELLA LAVASTOVIGLIE

Aprire la porta epremere il tasto ACCENSIONE/SPEGNIMENTO.

NECESSITÀ Selezionare il programma più appropriato in base al tipo di stoviglie eal loro livello di sporco (vedere DESCRIZIONE DEI PROGRAMMI) premendo il pulsante PRECEDENTE/SUCCESSIVO selezionato. Selezionare le opzioni richieste (vedere OPZIONI EFUNZIONI). Non tutte le opzioni sono compatibili con tutti iprogramm.

Avviare il ciclo di lavaggio premendo il pulsante AVVIO/Pausa (il led è ac- ceso) echiudendo la porta entro 4 secondi. Quando il programma si avvia, verrà emesso un singolo segnale acustico. Se la porta non viene chiusa entro 4 secondi viene emesso un suono di allarme. In questo caso, aprire la porta, premere il tasto AVVIO/Pausa erichiudere la porta entro 4 sec.

7. FINE DEL CICLO DI LAVAGGIO

La ne del ciclo di lavaggio è indicata da un suono e il display visua- lizza END (FINE). Aprire la porta espegnere l’apparecchio premendo il pulsante ACCENSIONE/SPEGNIMENTO. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare icestelli, iniziando da quello inferiore. La macchina si disattiva automaticamente nel corso di determinati pe- riodi di inattività prolungata, al ne di ridurre al minimo il consumo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridur- re in proporzione la dose di detersivo da utilizzare.

MODIFICA DI UN PROGRAMMA IN ESECUZIONE

Se è stato selezionato un programma sbagliato, è possibile cambiarlo, acondizione che sia appena iniziato. RESET della macchina: tenere pre- muto il pulsante ACCENSIONE/SPEGNIMENTO per più di 3 secondi, ela macchina si spegnerà. Il pannello di controllo mostrerà “0:01”. Chiude- re la porta eattendere il termine del ciclo di scarico (circa 1 minuto). Aprire la porta eriaccendere la macchina usando il pulsante ACCENSIONE/SPE- GNIMENTO eselezionare il nuovo ciclo di lavaggio ele opzioni desiderate. Avviare il ciclo premendo il pulsante AVVIO/Pausa echiudendo la porta entro 4 secondi.

AGGIUNTA DI STOVIGLIE EXTRA

Senza spegnere la macchina, aprire prima leggermente la porta per evitare che l’acqua fuoriesca (il led AVVIO/Pausa) inizia alampeggiare) (Attenzio- ne!: Vapore caldo!) emettere le stoviglie nella lavastoviglie. Premere il ta- sto AVVIO/Pausa echiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto. INTERRUZIONI ACCIDENTALI Se la porta viene aperta durante il ciclo di lavaggio, ose si verica un’inter- ruzione di corrente, il ciclo si interrompe. SOLO SE SI PREME il pulsante AVVIO/Pausa esi chiude la porta entro 4 secondi, il ciclo riprenderà dal punto in cui è stato interrotto. CONSIGLI Prima di caricare icestelli, eliminare tutti iresidui di cibo dalle stoviglie evuotare ibicchieri. Non occorre il risciacquo sotto acqua corrente pri- ma del caricamento. Sistemare le stoviglie in modo che rimangano in sede enon si possano ri- baltare; esistemare le vaschette con le aperture rivolte verso il basso ele parti concave/complesse disposte obliquamente, per consentire all’acqua di lavaggio di raggiungere ogni supercie escorrervi liberamente. Avvertenza: coperchi, maniglie, vassoi epadelle non devono ostacolare la rotazione degli aspersori. Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate. Quando molto sporche, riporre piatti epentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un’azione più intensa econsen- tono migliori prestazioni nel lavaggio. Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie eposate in legno.

• Bicchieri decorati, pezzi di artigianato epiatti antichi. le decorazioni non sono sucientemente resistenti.

• Componenti in materiali sintetici che non resistono alle temperature elevate.

• Stoviglie in rame estagno.

• Stoviglie sporche di cenere, cera, grasso lubricante oinchiostro. Durante la fase di lavaggio icolori delle decorazioni di bicchieri epezzi in allu- minio/argento possono sbiadire. Alcuni tipi di bicchieri (es. ibicchieri in cristal- lo) possono divenire opachi anche soltanto dopo un certo numero di lavaggi.

DANNEGGIAMENTO DI BICCHIERI ESTOVIGLIE

• Utilizzare soltanto bicchieri eporcellane garantite dal produttore per il lavaggio in lavastoviglie.

• Utilizzare un detersivo delicato eadatto al tipo di stoviglie in questione.

• Togliere ibicchieri egli altri elementi dalla lavastoviglie non appena sia terminato il ciclo di lavaggio. IGIENIZZANTE Per evitare la formazione di cattivi odori esedimenti vari all’interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell’apparecchio utilizza- re un cucchiaino di detersivo eavviare il ciclo in assenza di carico.

Se l’apparecchio è collocato in un locale esposto al pericolo di gelo, occor- re svuotarlo completamente. Chiudere il rubinetto dell’acqua estaccare itubi di alimentazione edi scarico, quindi far deuire l’acqua. Assicurarsi che l’addolcitore d’acqua sia pieno di sale di rigenerazione disciolto nel relativo contenitore, per proteggere l’apparecchio da temperature no a-20°C. Se l’apparecchio è stato immagazzinato in condizioni di gelo, deve rimane- re auna temperatura ambiente di min. 5°C per almeno 24 ore prima del primo funzionamento.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglie viene usata secondo le istruzioni del produttore, il la- vaggio delle stoviglie amacchina comporta normalmente un MINO- RE CONSUMO DI ENERGIA eacqua rispetto al lavaggio amano.

• Per ottimizzare l’ecienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l’apparecchio apieno carico. Caricando la lava- stoviglie no alla capacità indicata dal produttore si contribuirà aridurre iconsumi d’acqua edi energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo icestel- li selezionati. Un caricamento non corretto oeccessivo della lavastoviglie può aumentare il consumo di risorse (acqua, energia etempo, oltre auna maggiore rumorosità) eridurre le prestazioni di lavaggio easciugatura.

• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di ac- qua ed energia enon è consigliato. USO QUOTIDIANO AVVISI ECONSIGLIIT Guida All’utilizzo Quotidiano

La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 60436:2020 . Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN. farne richiesta all’indirizzo: [e-mail] Questi programmi non richiedono un pre-trattamento delle stoviglie. *) La porta viene aperta prima che il programma sia terminato. Questo per migliorare l’ecienza dell’asciugatura. Attendere che l’ora raggiunga le 00:00 per svuotare la lavastoviglie. **) Non è possibile selezionare tutte le opzioni contemporaneamente. ***) Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi. La durata eettiva può dipendere da molti fattori. quali la temperatura e la pressione dell’acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilancia- mento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolungare la durata dei programmi anche di 20 minuti. Le OPZIONI possono essere selezionate/deselezionate, dopo aver scelto il programma, direttamente premendo il pulsante corrispondente (se disponibile - l’indicatore si accende) (vedere PANNELLO DI CONTROLLO). In caso di opzione non compatibile con il programma selezionato (vedere TABELLA DEI PROGRAMMI), il LED corrispondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L’opzione non è in tal caso abilitata. Un’opzione può modicare il tempo o il consumo di acqua o di energia per il programma.

Programma Descrizione dei programmi Fase di asciugaturaActiveDry

Durata pro- gramma di lavaggio (h:min)

Consumo d’acqua (litri/ciclo) Consumo energeticon (kWh/ciclo)

Eco 50°- Il programma è indicato per le stoviglie mediamente sporche; è il programma più eciente in termini di consumo combinato di acqua ed energia per questo tipo di stoviglie e vie- ne usato per valutare la conformità dell’apparecchio alla legisla- zione UE in materia di progettazione ecocompatibile. 3:30 9,5 0,76

Auto Intensivo 65° - Programma automa- tico per piatti e pentole molto sporchi. Rileva il livello di sporco delle stovi- glie e seleziona il programma ade- guato. Durante il rilevamento del li- vello di sporco, sul display compare un’animazione e la durata del ciclo vie- ne aggiornata. 2:25-3:10 17,0-25,0 1,30-1,70

Auto Misto 55° - Programma automatico per piatti normalmente sporchi e con resi- dui secchi di cibo. 1:20-3:20 7,5-20,5 0,75-1,20

Auto Lavaggio Rapido 50° - Programma automatico per piatti normalmente e leg- germente sporchi. Ciclo quotidiano; per- mette di ottenere risultati di lavaggio e asciugatura ottimali in un tempo inferiore. 1:00-1:50 8,0-16,0 0,70-1,10

Rapido 45° - Programma è consigliato per una quantità limitata di piatti poco sporchi e senza residui secchi di cibo. Non include la fase di asciugatura.

Delicati 45° - Programma adatto a oggetti delicati, più sensibili alle temperature elevate, ad esempio bicchieri e tazze. 1:40-1:50 12,5-17,0 0,95-1,20

Buona Notte 55° - Adatto al funzionamento nelle ore notturne. Permette di ottenere risultati di lavaggio e asciugatura ottimali con una minima emissione sonora. 3:50-4:10 10,5-14,5 0,80-1,15

Disinfezione 65° - Sporco normale e molto sporco, con azione antibatterica supplementare. Ciclo utilizzabile per la manuten- zione della lavastoviglie.

Ammollo - Da utilizzare per sciacquare le stoviglie da lavare suc- cessivamente. Questo programma non richiede detersivo.

0:12 4,5 0,10 P10 Autopulente 65° - Programma da utilizzare per la manutenzione della lavastoviglie; deve essere eseguito solo con l’apparecchio VUOTO e usando un detersivo specico per la manutenzione del- la lavastoviglie.

1:15 12,7 1,10 3D LAVAGGIO ZONA - Grazie ai getti di potenza aggiuntivi, questa opzione ore no all’80% di potenza d’acqua in più, un lavaggio più intenso e potente nel cestello inferiore, nell’area specica del fondo. Questa opzione è consigliata per il lavaggio di pentole e casseruole (fare riferimento alla sezione di caricamento di 3D Lavaggio Zona). MEZZO CARICO - Se le stoviglie da lavare non sono numerose, la funzione di mezzo carico MEZZO CARICO serve a risparmiare acqua, elettricità o tempo, a seconda del programma selezionato. Ricordare di ridurre la dose di detersivo. EXTRA ASCIUTTO - La temperatura più elevata durante il risciacquo finale e la fase di asciugatura prolungata consentono di migliorare l’asciugatura. L’opzione EXTRA ASCIUTTO comporta una maggior durata del ciclo di lavaggio. AVVIO RITARDATO - L’avvio del programma può essere ritardato per un periodo di tempo compreso tra 30 minuti e 24 ore

1. Selezionare il programma richiesto e qualsiasi opzione necessa-

ria. Per ritardare l’avvio del programma premere (ripetutamente) il tasto AVVIO RITARDATO. Regolabile da 30 minuti a 24 ore. Una volta raggiunta l’impostazione di 24 ore, premere il tasto AVVIO RITARDATO un’altra volta per disattivare la funzione AVVIO RITARDATO..

2. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi.

Il timer inizierà il conto alla rovescia.

3. Una volta trascorso questo periodo di tempo, la corrispondente spia si

spegne e il programma si avvia automaticamente.. Una volta avviato il programma, non è più possibile impostare la fun- zione AVVIO RITARDATO. LUCE SUL PAVIMENTO - La luce di un LED proiettata sul pavimento segnala che la lavastoviglie è in funzione. La luce si spegne al termine di un ciclo.Nell’impostazione predenita questa funzione è attiva, ma è possibile disattivarla nel “MENU IMPOSTAZIONI”. RUBINETTO ACQUA CHIUSO - Allarme -Lampeggia, quando non è presente acqua in ingresso o il rubinetto dell’acqua è chiuso. RILEVAMENTO - Quando il sensore rileva il livello del suolo, sul display appare un’animazione (circa 20 minuti) e la durata del ciclo viene aggiornata. Il RILEVAMENTO riguarda il livello di sporco delle stoviglie ed è presente per tutti i cicli (tranne l’Eco), regolando il programma di conseguenza. PREFERITO Il programma PREFERITO può essere salvato e sarà facilmente accessibile. Trovare il programma utilizzando PRECEDEN- TE/ SUCCESSIVO, quindi premere il tasto programma PREFERITO per 3 secondi.IT Guida All’utilizzo Quotidiano

CAPIENZA: 15 coperti standard DECALCIFICAZIONE - Allarme - È stato rilevato un accumulo di calcare sui componenti interni dell’apparecchio. Vericare se l’impostazione della durezza dell’acqua è al valore corretto e se nel contenitore del sale è presente del sale (vedere PRIMO UTILIZZO), quindi utilizzare un prodotto decalcicante (si raccomanda il marchio WPro) con il programma Autopuli- zia. Dopo una corretta decalcicazione, l’icona smetterà di essere visualizzata. Se le azioni di cui sopra non vengono eseguite, le prestazioni del prodotto si deteriorano. L’avviso DECALCIFICAZIONE inizierà a lampeggiare e l’allarme «dES» apparirà sul display. Se non si interviene, l’apparecchio consentirà di avviare solo un certo numero di cicli (indicato durante la visualizzazione dell’allarme «dES» e quindi si bloccherà per evitare danni ai componenti, rendendo disponibile solo il programma Autopulente. Eseguendo una decalcicazione completa, il prodotto si sblocca. In caso di quantità estre- mamente elevate di calcare, potrebbe essere necessario eseguire la decal- cicazione due volte per essere eciente. CESTELLO PORTAPOSATE Il terzo cestello è stato progettato per alloggiare le posate durante il lavaggio. La possibilità di si- stemare le posate aparte ne rende più semplice la raccol- ta dopo il lavaggio emigliora le prestazioni sia nella fase di lavaggio che in quella di asciugatura. Coltelli ealtri utensili con bordi alati devono essere sistemati con le lame rivolte verso il basso. Il cestello portaposate è munito di due carrelli scorrevoli per ottimizzare anche lo spazio del cestello inferiore econsentire il caricamento nel cestello superiore di oggetti di una certa altezza. CESTELLO SUPERIORE Riporvi i piatti poco resistenti e le stoviglie delica- te: vetri, tazze, piattini, insalatiere dai bordi bassi. Il cestello superiore è munito di sponde ribal- tabili da utilizzare in posizione verticale per la sistemazione di piattini per tea/dessert oppure in posizione abbassata per consentire il carico di scodelle e recipienti per alimenti. (esempio di carico del cestello superiore)

REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIORE

È possibile regolare del cestello superiore nel senso dell’altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, mentre la posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio che esse richiedono e di evitare urti con gli og- getti caricati nel cestello inferiore. Il cestello superiore è munito di regolatore in altezza (vedere gura) che non richiede pressione sulle leve; sol- levarlo tenendolo per ilati, non appena si trovi in posi- zione rialzata. Per ripristinare la posizione ribassata, agire sulle leve Aposte ai lati del cestello eabbassare il cestello. Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli già caricati. Non rialzare o ribassare MAI il cestello agendo su un lato soltanto.

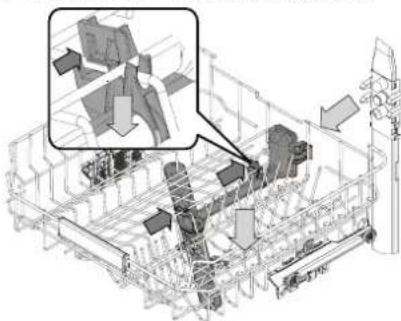

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE

Le sponde ribaltabili laterali possono essere es- tese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello. Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicu- ro, inserendone lo stelo negli appositi spazi.. In the case of the high position of the upper rack, aps cannot remain in the vertical position. Depending on the model:

• to unfold the ap there is needed to slide it up and rotate or release it from the snaps and pull it down.

• to fold the ap there is needed to rotate it and slide ap down or pull it up and attach ap to the snaps. CESTELLO INFERIORE Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene di- sporre piatti e coperchi di grandi dimensioni ai lati, per evitare interferenze con l’elemento aspersore. Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliore sistemazione dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti. (esempio di carico nel cestello inferiore)

L’opzione 3D LAVAGGIO ZONA utilizza getti d’acqua supplementari posti sia nella parte inferiore che in quella superiore della lavastoviglie (identicati dal colore arancione) per intensicare l’azione di lavag- gio sulle stoviglie molto sporche aumentando l’ap- porto d’acqua. Esempio: caricare pentole e tegami rivolti verso i componenti dell’opzione 3D LAVAG- GIO ZONA posti nella parte inferiore e attivare l’op- zione 3D LAVAGGIO ZONA sul pannello comandi. ActiveDry - È un sistema di asciugatura a convezione che apre automatica- mente lo sportello durante/dopo la fase di asciugatura, per garantire ogni giorno prestazioni di asciugatura eccezionali. Lo sportello si apre ad una temperatura sicura per i mobili della cucina. Come ulteriore protezione dal vapore, insieme alla lavastoviglie viene ag- giunta una pellicola di protezione appositamente progettata. Per vedere come montare la pellicola di protezione, fare riferimento alle ISTRUZIONI PER L’INSTALLAZIONE. Nell’impostazione predenita questa funzione è attiva, ma è possibile disattivarla nel “MENU IMPOSTAZIONI”.IT Guida All’utilizzo Quotidiano

ATTENZIONE: In caso di intervento di manutenzione, scollegare sempre l’apparecchio dall’alimentazione elettrica. Non utilizzare liquidi inamma-bili per la pulizia della macchina.PULIZIA DELLA LAVASTOVIGLIEÈ possibile eliminare qualsiasi segno all’interno dell’appa-recchio con l’ausilio di un panno inumidito con acqua e aceto.Le superci esterne della macchina e il pannello coman-di possono essere puliti mediante un panno in materiale non abrasivo preventivamente inumidito con acqua. Non utilizzare solventi o prodotti abrasivi.PREVENZIONE DEGLI ODORI SGRADEVOLITenere sempre aperta la porta dell’apparecchio per evitare la formazione e la conservazione dell’umidità al suo interno.Pulire regolarmente le guarnizioni lungo il perimetro della porta e il distri-butore del detersivo con una spugna inumidita. Ciò impedisce che resti di cibo rimangano intrappolati nelle guarnizioni, che è la principale causa di formazione di odori sgradevoli.CONTROLLO DEL TUBO DI ALIMENTAZIONE IDRICAControllare periodicamente l’integrità del tubo di carico. Se fosse danneg-giato, sostituirlo con un tubo nuovo reperibile presso il Servizio Assistenza o un rivenditore specializzato. In base al tipo di tubo:Se il tubo di carico ha un rivestimento trasparente, controllare periodica-mente che non vi siano zone di colore più intenso. In questo caso, è possi-bile che il tubo presenti una perdita e debba essere sostituito.Per i tubi antiallagamento: controllare la nestrella di ispezione della val-vola di sicurezza (vedere la freccia). Se è rossa, signica che la funzione an-tiallagamento si è attivata; in questo caso il tubo deve essere sostituito con uno nuovo. Per staccare il tubo, premere il tasto di sblocco e svitare il tubo.PULIZIA DEL TUBO DI CARICO ACQUASe i tubi dell’acqua sono nuovi o sono rimasti inutilizzati per un periodo prolungato, prima di eseguire i raccordi necessari far scorrere l’acqua per controllare che sia pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua può risultare ostruito con conseguente danneggia-mento della lavastoviglie.PULIZIA DEL GRUPPO FILTROPulire regolarmente il gruppo ltro in modo che nei relativi elementi non si formino ostruzioni eche l’acqua vi scorra regolarmente.L’uso della lavastoviglie con iltri ostruiti, ocon oggetti estranei nel sistema ltrante onei bracci irroratori, può causare malfunzionamenti edetermina-re una perdita di prestazioni, un aumento della rumorosità oun maggiore consumo di risorse.Il gruppo ltro è composto da tre elementi ltranti che eliminano la presen-za di residui di cibo dall’acqua di lavaggio, rimettendola in circolo ai ni del programma:per ottenere le migliori prestazioni durante il lavaggio è neces-sario che tali elementi siano sempre puliti.Non utilizzare mai la lavastoviglie priva dei ltri ocon iltri allentati.Almeno una volta al mese oogni 30 cicli di lavaggio, vericare lo stato del gruppo ltro ese necessario pulirlo completamente sotto getto di acqua corrente, servendosi di spazzola metallica eseguendo le istruzioni sotto riportate:

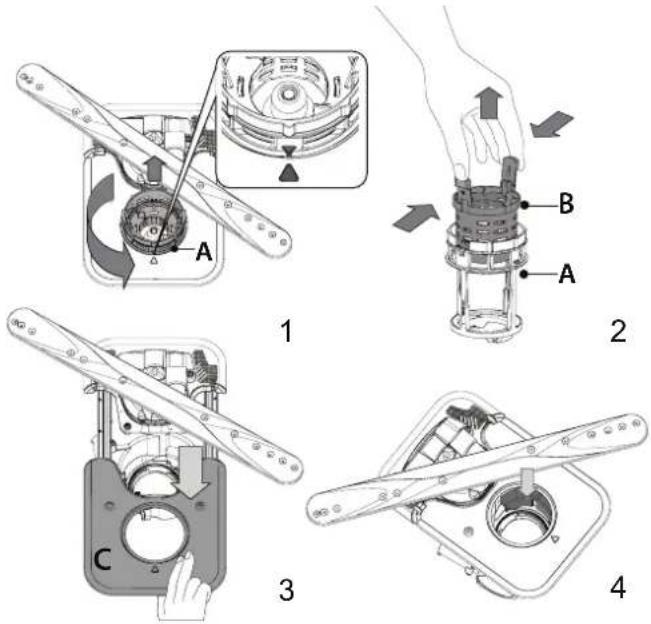

1. Ruotare il ltro cilindrico Ain senso antiorario, quindi estrarlo (Fig 1).

Quando si reinstalla il ltro, è importante che idue triangoli indicati sullo zoom coincidano.

2. Smontare il ltro atazza B esercitando una leggera pressione sulle spon-

de laterali (Fig 2).

3. Far scorrere il ltro apiastra in acciaio inossidabile C, no ad estrarlo

(Fig 3).4. Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa, semi di frutta, ecc.), rimuoverli con attenzione.5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l’elemento di protezione della pompa di lavaggio (indicato da una freccia) (Fig 4).

Dopo aver pulito iltri, rimontare il gruppo essarlo correttamente in sede ciò è fondamentale per garantire l’ecienza della lavastoviglie.PULIZIA DEI BRACCI ASPERSORII residui di cibo possono occasio-nalmente formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l’irrorazione dell’acqua. Si raccomanda per-tanto di ispezionare di volta in volta i bracci e di pulirli median-te piccola spazzola metallica.Per rimuovere lo spruzzo supe-riore, è necessario rimuoverlo insieme al collettore.Il braccio di spruzzo inferiore può essere rimosso tirandolo verso l’alto e ruotan-dolo in senso antiorario. Il montaggio posteriore del braccio di spruzzo avvie-ne tirandolo verso il basso e ruotandolo in senso orario.IT Guida All’utilizzo Quotidiano

Se la lavastoviglie non funziona correttamente, provare a risolvere il problema consultando l’elenco sotto riportato. Per errori o problemi di altro tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di contatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo no a 7 o no a 10 anni, secondo i requisiti specici del regolamento.

La spia del sale è accesa Il serbatoio del sale è quasi vuoto. Riempire il serbatoio con sale (per ulteriori informazioni - vedere RIEMPIMENTO DEL SERBATOIO SALE). Se necessario, vericare l’impostazione della durezza dell’acqua - vedere TABELLA DELLA DUREZZA DELL’ACQUA. La spia del sale lampeggia Il serbatoio del sale è vuoto. Riempire il serbatoio di sale il prima possibile. L’utilizzo dell’apparecchio senza sale può causare danni ai componenti interni. La spia del brillantante è accesa olampeggia Il distributore del brillantante è vuoto. (Dopo il riempimento, la spia del brillantante può rimanere accesa per un breve periodo). Riempire la vaschetta con un brillantante (per maggiori informazioni - vedere RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE). La spia di decalcicazione è accesa olampeg- gia; Viene visualizza- to l’allarme „dES”. Il calcare si sta accumulando sui componenti interni dell’apparecchio. Decalcicare immediatamente l’apparecchio utilizzando il programma AUTOPU- LENTE eun prodotto decalcicante disponibile in commercio (vedere OPZIONI EFUNZIONI). Riempire il serbatoio di sale. Vericare l’impostazione della durezza dell’acqua. Se l’apparecchio non viene decalcicato, smetterà di funzionare. La lavastoviglie non si avvia oicomandi non rispondono. L’apparecchio non è stato collegato corretta- mente all’alimentazione elettrica. Inserire la spina nella presa di corrente. Mancanza di corrente. Per motivi di sicurezza, la lavastoviglie non si riavvierà automaticamente al ritorno della corrente. Aprire la porta, premere il tasto AVVIO/Pausa erichiudere la porta entro 4 secondi. Mancata chiusura della porta lavastoviglie. Il perno ActiveDry non viene inserito. Spingere con decisione la porta no ad avvertire il caratteristico “click”. Un ciclo viene interrotto dall’apertura della porta per più di 4 secondi. Premere AVVIO/Pausa echiudere la porta entro 4 secondi. Il pannello di controllo non risponde oviene visualizzato F6 E1. Spegnere l’apparecchio premendo il pulsante ACCENSIONE/SPEGNIMENTO/ Ripristino, riaccenderlo dopo circa un minuto eriavviare il programma. Se il pro- blema persiste, staccare l’apparecchio dalla rete elettrica per un minuto, quindi ricollegarlo. Lo scarico della lavastoviglie non avviene. Sul display viene visualizzato: F7 E3 o F9 E1 Il ltro è intasato da residui di cibo ocalcare. Pulire il ltro edecalcicare l’apparecchio (vedere PULIZIA DEL GRUPPO FILTRO eISTRUZIONI PER LA DECALCIFICAZIONE). Il tubo essibile di drenaggio è attorcigliato. Controllare il tubo essibile di scarico (vedere ISTRUZIONI DI INSTALLAZIONE). Tubo di scarico del lavandino ostruito. Pulire il tubo di scarico del lavandino. La rumorosità della lavastoviglie è ec- cessiva. Le stoviglie si scontrano l’una con l’altra. Posizionare correttamente le stoviglie (vedere CARICAMENTO DEI CESTELLI). È presente una quantità eccessiva di schiuma. Il detersivo non è stato dosato in modo corretto oppure non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO). Per riav- viare il ciclo in corso, spegnere eriaccendere la lavastoviglie, scegliere un nuovo programma, premere AVVIO/Pausa echiudere lo sportello entro 4 secondi. Non aggiungere altro detersivo. Le stoviglie non sono state disposte corret- tamente. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Il ltro è intasato da residui di cibo ocalcare. Pulire il gruppo ltro (vedere CURA EMANUTENZIONE). Le stoviglie non risultano pulite. Le stoviglie non sono state disposte corret- tamente. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Impedimento nella rotazione dei bracci aspersori acausa dell’interferenza dei piatti. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Vericare che il cestello superiore sia nella posizione corretta e, se necessario, regolarlo (sollevarlo). Il ciclo di lavaggio è eccessivamente delicato. Selezionare un ciclo di lavaggio appropriato (vedere TABELLA DEI PROGRAMMI). È presente una quantità eccessiva di schiuma. Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersi- vo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTO- RE DETERSIVO). Il tappo del vano del brillantante non è stato chiuso correttamente. Accertarsi che il tappo sul distributore brillantante sia chiuso. Il ltro è intasato da residui di cibo ocalcare. Pulire il ltro edecalcicare l’apparecchio (vedere PULIZIA DEL GRUPPO FILTRO). Il serbatoio del sale è vuoto. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOIO SALE). La lavastoviglie non esegue il carico dell’acqua. Il display mostra:

O e si accende; suona l’allarme acustico. Assenza di alimentazione idrica orubinetto chiuso. Assicurarsi che sia presente acqua nella rete idrica eche il rubinetto dell’acqua sia aperto. Il tubo essibile di ingresso dell’acqua è attorcigliato. Controllare il tubo essibile di ingresso (vedere INSTALLAZIONE). Aprire la porta, premere il tasto AVVIO/Pausa erichiudere la porta entro 4 secondi. La griglia nel tubo essibile di ingresso dell’acqua è intasata; è necessario pulirlo. Controllare epulire la griglia nel tubo essibile di ingresso dell’acqua. Aprire la porta, premere il tasto AVVIO/Pausa erichiudere la porta entro 4 secondi.IT Guida All’utilizzo Quotidiano

Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Utilizzo del codice QR sul prodotto.

• Visitando il nostro sito web docs.hotpoint.eu e parts-selfservice.europeanappliances.com

• Oppure, contattare il Servizio Assistenza Tecnica(al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto. I dati del modello possono essere richiamati usando il codice QR riportato sull’etichetta energetica. L’etichetta riporta anche il codice identicativo del modello che può essere utilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu. IEC 436

La lavastoviglie termina il ciclo di lavaggio troppo presto. Il display mostra: F8 E3 Il ltro è intasato da residui di cibo ocalcare. Pulire il ltro edecalcicare l’apparecchio (vedere PULIZIA DEL GRUPPO FILTRO eISTRUZIONI PER LA DECALCIFICAZIONE). Il tubo di scarico è posizionato troppo in basso ocrea un eetto sifone nell’impianto di scarico domestico. Controllare che l’estremità del tubo di scarico si trovi all’altezza corretta (vedere INSTALLAZIONE). Vericare la presenza di eetti sifone nel sistema fognario do- mestico e, se necessario, installare un interruttore sifone/una valvola di ammis- sione dell’aria. È presente una quantità eccessiva di schiuma. Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersi- vo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTO- RE DETERSIVO). Aria nella rete idrica. Controllare che non vi siano perdite nell’impianto idraulico oaltri problemi che causino l’ingresso di aria. Le stoviglie non vengono asciugate bene. Il brillantante non è presente oil dosaggio è troppo basso. Assicurarsi che la vaschetta del brillantante sia piena (vedere RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE). Le sole compresse multifunzionali non garanti- scono un eetto di asciugatura altrettanto buono rispetto all’uso eettivo del brillantante liquido. Le stoviglie sono state scaricate dopo l’aper- tura automatica della porta, ma prima della ne del ciclo eettivo. Assicurarsi che il ciclo sia terminato prima di iniziare ascaricare le stoviglie (vedere USO QUOTIDIANO). Per ottenere risultati di asciugatura ancora migliori, si consiglia di lasciare le stoviglie all’interno della lavastoviglie con la porta aperta per altri 15 minuti dopo la ne del ciclo. Le stoviglie sono troppo distese. Se si notano ristagni d’acqua all’interno delle cavità di tazze, tazzine ociotole, provare acaricare le stoviglie (soprattutto nel cestello superiore) fornendo una maggiore inclinazione per far gocciolare una maggiore quantità d’acqua prima dell’inizio dell’asciugatura. Il ciclo selezionato non prevede la fase di asciugatura. Vericare nella TABELLA DEI PROGRAMMI se il programma selezionato è predi- sposto per la fase di asciugatura. Il ciclo senza la fase di asciugatura potrebbe non fornire l’ecienza di asciugatura desiderata, quindi si raccomanda di cam- biare la selezione del ciclo con quella che prevede la fase di asciugatura. Piatti in materiale antiaderente oin plastica. La presenza di alcune gocce d’acqua su questo tipo di materiale è normale. Ipiatti eibicchieri presentano striature blu osfumature bluastre. La dose di brillantante è eccessiva. Regolare il dosaggio su un’impostazione più bassa. Ipiatti eibicchieri sono ricoperti di calcare odi una pelli- cola biancastra. Il serbatoio del sale è vuoto. Riempire il serbatoio di sale il prima possibile. L’utilizzo dell’apparecchio senza sale può causare danni ai componenti interni. L’impostazione della durezza dell’acqua è troppo bassa. Aumentare l’impostazione (vedere TABELLA DELLA DUREZZA DELL’ACQUA). Tappo del serbatoio sale non correttamente chiuso. Controllare echiudere il tappo del serbatoio del sale. Il serbatoio del brillantante è vuoto oil do- saggio del brillantante è insuciente. Riempire nuovamente la vaschetta con il brillantante econtrollare l’impostazio- ne del dosaggio (per maggiori informazioni - vedere RIEMPIMENTO DEL DISTRIBU- TORE BRILLANTANTE). La lavastoviglie indica: F8 E5 La valvola è bloccata odifettosa. Chiudere il rubinetto dell’acqua, se possibile. Non interrompere l’alimentazione elettrica. Chiamare l’assistenza. La perdita di deter- gente. Dipende dal detergente liquido utilizzato e può essere accentuata in caso di opzione di ritardo attivata. Piccole perdite non causano malfunzionamenti della macchina e possono essere evitate cambiando il tipo di detergente liquido o utilizzando le pastiglie.41 LTKasdienio Naudojimo Vadovas 1. ĮJUNGIMO-IŠJUNGIMO/Nustatymo iš naujo mygtukas su indikatoriaus lempute2. ANKSTESNĖS programos mygtukas3. KITOS programos mygtukas4. MĖGSTAMIAUSIOS programos mygtukas su indikatoriaus lempute5. Tuščios Druskos Talpyklos indikatoriaus lemputė6. Tuščios Skalavimo Skysčio Talpyklos indikatoriaus lemputė7. NUOSĖDŲ ŠALINIMO indikatoriaus lemputė8. Uždaryto Vandens Čiaupo indikatoriaus lemputė9. Ekranas
