MANUALE UTENTE Power Tower PT20 TUNTURI

• Le chiavi adatte (regolabili) “NON” sono fornite con il prodotto, né incluse nel kit di montaggio.

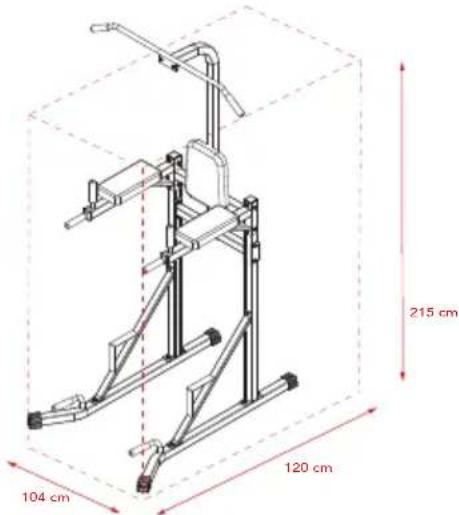

• È fortemente consigliato che l’assemblaggio di questa attrezzatura venga effettuato da due o più persone per evitare eventuali ferite. Illustrazione di descrizione A L’illustrazione mostra l’aspetto del trainer una volta completato l’assemblaggio. È possibile utilizzarla come riferimento durante l’assemblaggio, ma è importante seguire sempre i passaggi di assemblaggio nella sequenza corretta come illustrato. Illustrazione di descrizione B L’illustrazione mostra quali componenti e parti sono presenti al momento del disimballaggio del prodotto. ‼ NOTA

• Le parti di piccole dimensioni potrebbero essere inserite o imballate negli spazi vuoti dei materiali utilizzati per proteggere il prodotto.

• Se una parte manca, contattare il rivenditore.31 Italiano Illustrazione di descrizione C L’illustrazione mostra il kit di attrezzatura fornito con il prodotto. Il kit di attrezzatura contiene bulloni, rondelle, viti, dadi ecc. e gli strumenti necessari per installare correttamente il trainer. ‼ NOTA

• Tutti i componenti di minuteria necessari per il corretto montaggio del prodotto sono ben ordinati per fase di montaggio e confezionati in un blister.

• Si prega di utilizzare la minuteria assegnata alle varie fasi di montaggio (bulloni, dadi, rondelle, ecc.) come indicato sul blister nella fase iniziale di montaggio.

• È preferibile non disimballare prima del necessario la minuteria assegnata a fasi successive per non fare confusione durante il montaggio. Illustrazione di descrizione D Le illustrazioni mostrano di seguito l’ordine corretto con cui assemblare il trainer nel modo migliore. ⚠ ATTENZIONE

• Assemblare l’apparecchio nell’ordine indicato.

• Per trasportare e spostare l’apparecchio sono necessarie almeno due persone. ⚠ AVVISO

• Collocare l’apparecchio su una superficie stabile e in piano.

• Collocare l’apparecchio su una base protettiva per evitare danni alla superficie del pavimento.

• Mantenere uno spazio libero di almeno 1 m intorno all’apparecchio.

• Consultare le illustrazioni per il corretto assemblaggio dell’apparecchio. Informazioni aggiuntive sull’assemblaggio Serrare dadi e bulloni Per evitare che le parti montate del telaio risultino non correttamente allineate, si consiglia di eseguire i primi passaggi qui seguenti prima di serrare completamente la bulloneria. Ciò lascerà la possibilità di riposizionare le parti precedentemente montate, consentendo all’assemblaggio complessivo di procedere più agevolmente. Si consiglia quindi di seguire le istruzioni riportate di seguito. Fissare saldamente dadi e bulloni una volta che tutti i componenti sono stati assemblati nei passaggi correnti e precedenti. ‼ NOTA

• Non serrare eccessivamente qualsiasi componente avente la funzione di perno.
