MANUALE UTENTE 543 XP G HUSQVARNA

IT Manuale dell'operatore 158-196

Introduzione.... 158
Sicurezza.... 160
Montaggio....165
Utilizzo....166
Manutenzione.... 178

Ricerca guasti.... 191
Trasporto e rimessaggio.... 192
Dati tecnici.... 192
Accessori.... 193
Dichiarazione di conformità.... 196

Introduzione

Uso previsto

Questa motosega è pensata per lavori di silvicoltura come l'abbattimento, la sramatura e il taglio.

Nota: I regolamenti nazionali possono imporre restrizioni sull'uso del prodotto.

Descrizione del prodotto

Husqvarna 543 XP, 543 XPG sono modelli di motosega con motore a benzina.

Il lavoro è in costante evoluzione per aumentare sicurezza ed efficienza durante le attività. Rivolgersi al centro di assistenza per maggiori informazioni.

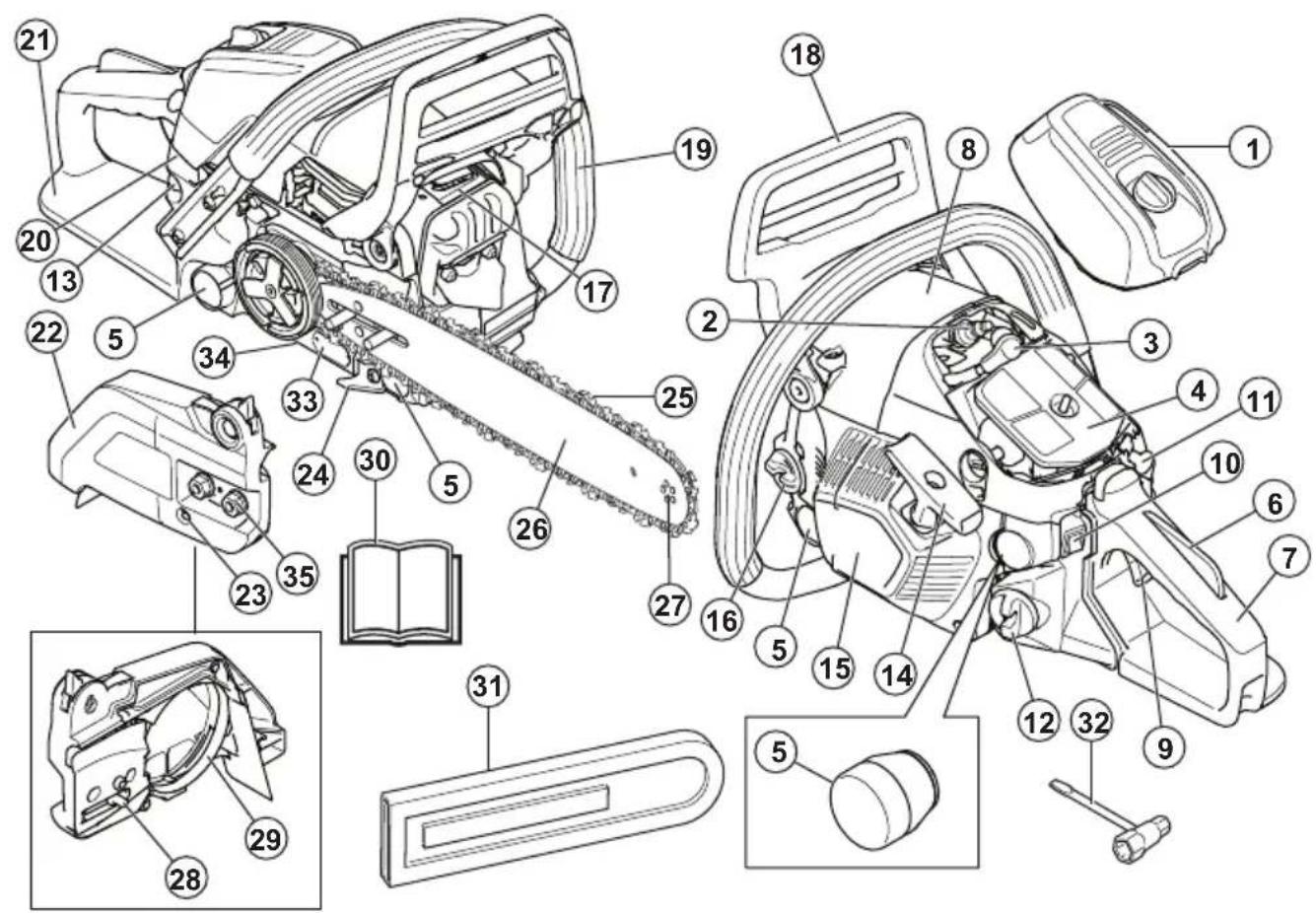

Panoramica del prodotto

1. Coperchio del filtro dell'aria
2. Candela
3. Cappuccio della candela
4. Filtro dell'aria

5. Sistema di smorzamento delle vibrazioni, 4 unità

6. Blocco del grilletto acceleratore

7. Impugnatura posteriore
8. Decalcomania di informazioni e avvertenza
9. Grilletto acceleratore

10. Interruttore di avviamento/arresto

11. Comando della valvola dell'aria

12. Serbatoio del carburante
13. Primer del carburante
14. Impugnatura della fune di avviamento
15. Carter avviamento
16. Serbatoio dell'olio della catena
17. Marmitta
18. Freno della catena con protezione anticontraccolpo
19. Impugnatura anteriore

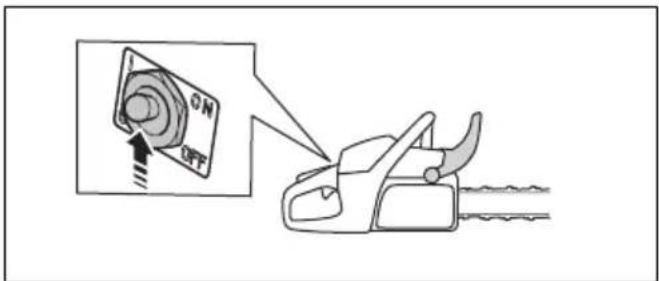

20. Interruttore per il riscaldamento delle impugnature (543 XPG)
21. Protezione della mano destra
22. Coperchio della frizione
23. Vite tendicatena
24. Fermo della catena
25. Catena
26. Barra di guida
27. Rocchetto puntale
28. Fermo tendicatena
29. Nastro del freno
30. Manuale operatore
31. Protezione di trasporto
32. Chiave universale
33. Targhetta prodotto e numero di serie
34. Vite di regolazione pompa dell'olio
35. Dadi della barra

(Noise Control) Regulation 2017". Il livello di potenza sonora garantito del prodotto è specificato in Dati tecnici alla pagina 192.

L'operatore deve usare la motosega afferrandola con entrambe le mani.

Mai usare la motosega tenendola con una sola mano.

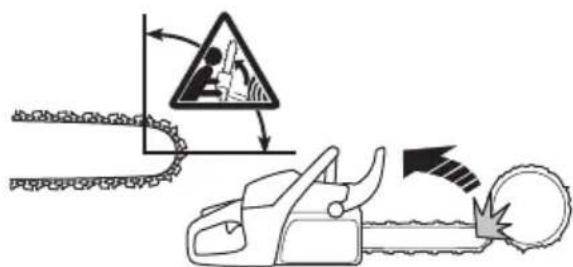

Prevenire il contatto della punta della lama con corpi estranei.

Avvertenza! Il contatto fra punta della lama e corpi estranei può dare origine a contraccolpi, provocando una reazione che scaglia la barra verso l'alto e all'indietro, in direzione dell'utente. Possono insorgere gravi lesioni personali.

Freno della catena attivato (a destra). Freno della catena non attivato (a sinistra).

Simboli riportati sul prodotto

L'uso negligente o improprio di questo prodotto può provocare lesioni gravi o mortali all'operatore o a terzi.

Leggere attentamente il Manuale dell'operatore e accertarsi di aver compreso le relative istruzioni prima di utilizzare questo prodotto.

Indossare sempre elmetto protettivo omologato, cuffie protettive e occhiali protettivi o visiera.

Il prodotto è conforme alle direttive CE vigenti.

Il presente prodotto è conforme alle direttive del Regno Unito vigenti.

Emissioni di rumore nell'ambiente in conformità alle direttive e alle norme UE e UK e alla norma del Nuovo Galles del Sud in materia di protezione dell'ambiente "Protection of the Environment Operations

Comando dell'aria in posizione "aperta".

Comando dell'aria in posizione "chiusa".

Primer.

Rifornimento carburante.

Rabbocco olio della catena.

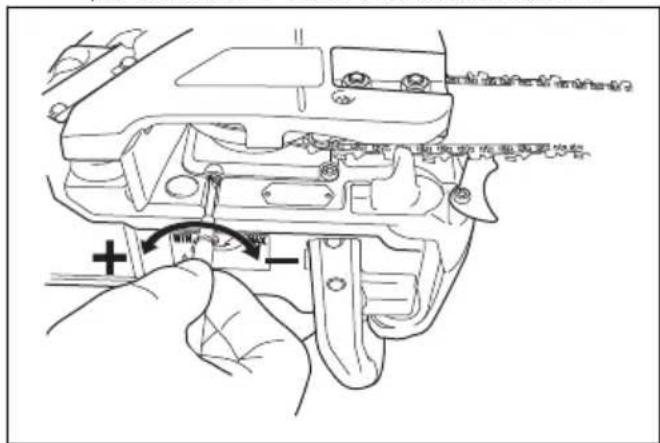

Regolazione della pompa dell'olio.

Nota: I restanti simboli/decalcomanie applicati sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in alcuni mercati.

Sicurezza

Definizioni di sicurezza

Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

Istruzioni di sicurezza generali

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Una motosega usata in modo errato o negligente diventa uno strumento pericoloso, in grado di provocare lesioni gravi, anche letali. È di estrema importanza leggere e comprendere il contenuto di questo manuale operatore.
• Evitare assolutamente di modificare la versione originale del prodotto senza l'autorizzazione del fabbricante. Non utilizzare un prodotto che sembra essere stato modificato da terzi e utilizzare solo gli accessori raccomandati per questo prodotto. Modifiche e/o accessori non autorizzati possono causare gravi lesioni personali o mortali all'operatore o a terzi.
• Un silenziatore o un parascintille usato e la relativa superficie di montaggio possono contenere depositi di particelle di combustione potenzialmente cancerogene. Evitare l'esposizione a questi composti quando si maneggia la marmitta e/o il parascintille.

Prima di maneggiare la marmitta e/o il parascintille, fare riferimento alla sezione Marmitta alla pagina 163.

• L'inalazione prolungata dei fumi di scarico del motore, dei vapori dell'olio della catena e della polvere di segatura può essere dannosa per la salute.
• Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni personali gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto.
• Le informazioni contenute nel presente manuale operatore non sostituiscono l'esperienza e la professionalità di un professionista. In situazioni in cui si è incerti su come procedere, rivolgersi sempre a un esperto. Contattare il servizio di assistenza o un utente esperto. Evitare ogni tipo di operazione per la quale non ci si senta sufficientemente preparati!

Istruzioni di sicurezza per l'utilizzo

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Prima di usare questo prodotto è necessario comprendere quali sono gli effetti di un contraccolpo e come evitarli. Per le istruzioni, fare riferimento a Informazioni per il contraccolpo alla pagina 168.
  • Non usare mai un prodotto difettoso.
• Non utilizzare mai il prodotto che presenta danni visibili al cappuccio della candela e al cavo di accensione. Sussiste il rischio di formazione di scintille, con conseguente pericolo di incendio.
• Non utilizzare mai il prodotto in condizioni di stanchezza oppure sotto l'effetto di alcolici, stupefacenti o farmaci in grado di alterare la vista, la capacità di valutazione o la coordinazione.
• Evitare di lavorare in condizioni meteorologiche avverse, ad esempio nebbia fitta, pioggia battente, vento forte, freddo intenso ecc. Lavorare in condizioni meteorologiche avverse è stancante e

comporta spesso situazioni di rischio quali terreno scivoloso, cambio di direzione di caduta dell'albero ecc.

- Non avviare mai un prodotto senza che la barra di guida, la catena e tutti i coperchi siano correttamente montati. Per le istruzioni, fare riferimento a Montaggio alla pagina 165. Senza una barra e una catena montate sul prodotto, la frizione può allentarsi e provocare gravi lesioni.

• Non avviare mai la macchina in ambienti chiusi. Tener presente che i fumi di scarico sono nocivi.

- I fumi di scarico del motore sono molto caldi e possono contenere scintille in grado di provocare incendi. Non avviare il prodotto vicino a materiale infiammabile!

- Osservare l'ambiente circostante per escludere il rischio che persone o animali vengano a contatto con la macchina o ne compromettano il controllo da parte vostra.

- Non consentire mai a bambini di utilizzare la motosega o avvicinarsi a essa. Poiché la macchina è dotata di interruttore di avviamento/arresto con ritorno a molla e può avviarsi a bassa velocità con una leggera trazione dell'impugnatura di avviamento, in alcune condizioni potrebbe essere avviata anche da bambini piccoli. Sussiste il rischio di gravi lesioni personali. Rimuovere quindi il cappuccio della candela quando si lascia la macchina incustodita.

- Per avere il pieno controllo del prodotto è necessario assumere una posizione stabile. Non lavorare mai in piedi su una scala, su un albero o senza un piano stabile su cui stare.

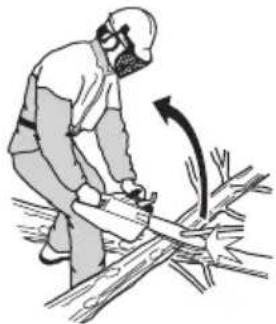

- Una carenza di concentrazione può far sì che il settore di contraccolpo sulla barra incontri

inavvertitamente un ramo, un albero abbattuto o altri oggetti che potrebbero causare il contraccolpo.

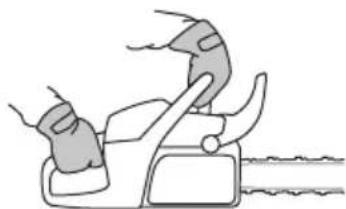

- Non usare mai il prodotto tenendolo con una sola mano. Una mano non è sufficiente per il controllo sicuro del prodotto.

- Tenere sempre saldamente il prodotto con entrambe le mani. Tenere la mano destra sull'impugnatura posteriore e la mano sinistra su quella anteriore. Tutti gli utenti, destri o mancini che siano, devono utilizzare questa presa. Mantenere una presa salda, in modo che le dita circondino saldamente le impugnature. In questo modo si riduce al minimo il rischio di contraccolpo e si mantiene il controllo del prodotto. Non lasciare andare mai le impugnature!

• Non usare mai il prodotto a un'altezza superiore a quella della spalla.

- Non usare mai il prodotto se non si può chiedere aiuto in caso di incidente.

- Fermare la catena agendo sul freno della catena e spegnere il motore prima di spostarsi con il prodotto. Portare il prodotto con la barra di guida e la catena rivolte all'indietro. Montare una protezione di trasporto sulla barra di guida prima di effettuare qualsiasi spostamento con il prodotto.

- Quando si appoggia il prodotto a terra, bloccare la catena agendo sul freno della catena e sorvegliare costantemente la macchina. Spegnere il motore quando non si utilizza il prodotto.

- A volte restano incastrate schegge nel coperchio della frizione, causando un inceppamento della

catena. Spegnere sempre il motore prima della pulizia.

- Un motore acceso in un ambiente chiuso o mal ventilato può essere causa di morte per avvelenamento da monossido di carbonio.

- I fumi di scarico del motore sono molto caldi e possono contenere scintille in grado di provocare incendi. Non avviare il prodotto in ambienti chiusi o vicino a materiale infiammabile.

- Utilizzare il freno della catena come freno di stazionamento quando si avvia il prodotto e quando ci si sposta per brevi distanze. Portare sempre il prodotto con l'impugnatura anteriore. Ciò diminuisce il rischio che l'operatore o una persona vicina venga colpita dalla catena.

- La sovraesposizione alle vibrazioni può causare lesioni neuro-vascolari a chi soffre di disturbi circolatori. In caso di sintomi riferibili a sovraesposizione alle vibrazioni, contattare il medico. Tali sintomi possono essere torpore, perdita della sensibilità, "punture", "prurito", dolore, riduzione o perdita della forza, decolorazione della pelle o modifiche strutturali della sua superficie. Tali sintomi si riscontrano soprattutto sulle mani, sui polsi e alle dita. I sintomi possono accentuarsi a temperature rigide.

- È impossibile prevedere tutte le situazioni che possono insorgere durante l'utilizzo di questo prodotto. Prestare sempre attenzione e usare il buon senso. Evitate tutte le situazioni che ritenete essere superiori alle vostre capacità. Se dopo aver letto le presenti istruzioni avete ancora dubbi in merito alle procedure operative, rivolgetevi a un esperto prima di continuare. Non esitate a contattare il rivenditore o Husqvarna per qualsiasi domanda sull'utilizzo del prodotto. Oltre a offrirvi assistenza e consulenza, vi aiuteremo a usare il vostro prodotto in maniera efficiente e sicura. Vi consigliamo di frequentare un corso sull'utilizzo delle motoseghe se possibile. Il rivenditore, un istituto professionale o la biblioteca possono consigliarvi il materiale didattico disponibile oppure informarvi sui corsi di addestramento.

Abbigliamento protettivo personale

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• La maggior parte degli incidenti si verifica quando la catena colpisce l'operatore. Utilizzare sempre abbigliamento protettivo personale omologato durante il funzionamento. L'abbigliamento protettivo personale non offre una completa protezione da lesioni, tuttavia diminuisce il grado delle lesioni in caso di incidente. Rivolgersi al centro di assistenza per le raccomandazioni sulle attrezzature da utilizzare.
• Gli indumenti devono essere aderenti ma non limitare i movimenti. Controllare regolarmente le condizioni dell'abbigliamento protettivo personale.
• Utilizzare un elmetto protettivo omologato.
• Usare cuffie protettive omologate. Una lunga esposizione al rumore può comportare lesioni permanenti all'udito.
• Indossare occhiali protettivi o una visiera per ridurre il rischio di danni legati alla proiezione di oggetti. Il prodotto può lanciare oggetti quali trucioli di legno, piccoli pezzi di legno e altro con forte violenza. Possono insorgere gravi lesioni, in particolare agli occhi.
• Utilizzare guanti dotati di protezione per sega.
• Utilizzare pantaloni dotati di protezione per sega.
• Utilizzare stivali dotati di protezione per sega, punta in acciaio e suola antiscivolo.
• Tenere sempre a portata di mano la cassetta di pronto soccorso.
• Pericolo di scintille. Tenere sempre a portata di mano degli estintori e una pala per spegnere le fiamme ed evitare incendi boschivi.

Dispositivi di sicurezza sul prodotto

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza difettosi.
• Effettuare regolarmente un controllo dei dispositivi di sicurezza. Fare riferimento a Controlli e manutenzione dei dispositivi di sicurezza sul prodotto alla pagina 180.
• Se i dispositivi di sicurezza sono difettosi, rivolgersi al rivenditore Husqvarna.

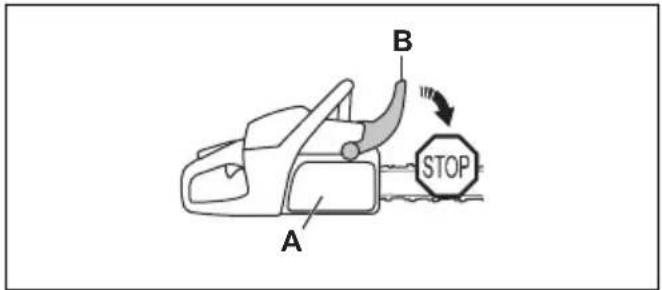

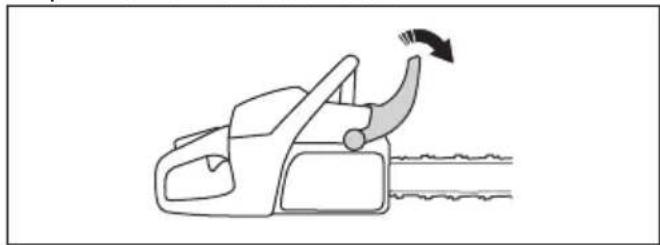

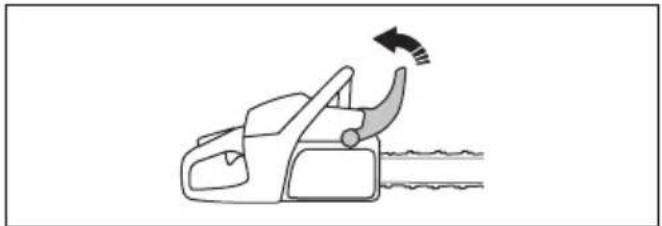

Freno della catena con protezione anticontraccolpo

Il prodotto è dotato di un freno della catena che arresta la catena in caso di contraccolpo. Il freno della catena riduce il rischio di incidenti, ma solamente l'operatore può prevenirli con il suo operato.

Il freno della catena (A) si attiva manualmente con la mano sinistra o in automatico con il meccanismo di attivazione inerziale. Spingere la protezione anticontraccolpo (B) per inserire manualmente il freno della catena.

A B STOP

Spostare in avanti la protezione anticontraccolpo per disinserire il freno della catena.

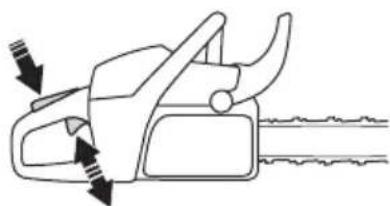

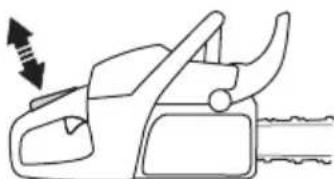

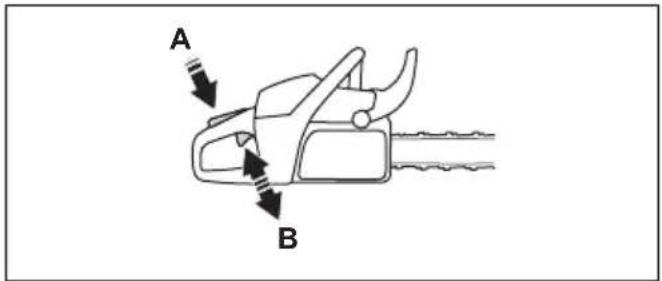

Blocco del grilletto dell'acceleratore

Il blocco del grilletto dell'acceleratore previene l'azionamento accidentale del grilletto dell'acceleratore. Se si mette la mano intorno all'impugnatura e si preme il blocco del grilletto dell'acceleratore (A), si rilascia il grilletto dell'acceleratore (B). Rilasciando l'impugnatura, il grilletto dell'acceleratore e il blocco del grilletto dell'acceleratore ritornano entrambi alla posizione iniziale. Questa funzione blocca il grilletto dell'acceleratore a regime minimo.

A B

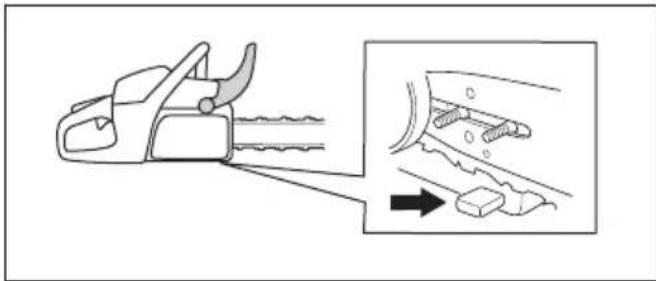

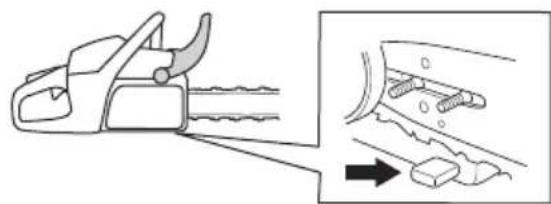

Fermo della catena

Il fermo della catena afferra la catena in caso di rottura o di allentamento. La giusta tensione della catena e la manutenzione della catena e della barra di

guida applicata correttamente diminuiscono il rischio di incidenti.

Protezione della mano destra

La protezione della mano destra è una protezione per la mano sull'impugnatura posteriore. La protezione della mano destra protegge in caso di rottura o deragliamento della catena. La protezione della mano destra protegge inoltre da rami e rametti.

Sistema di smorzamento delle vibrazioni

Il sistema di smorzamento delle vibrazioni riduce le vibrazioni all'impugnatura. Gli smorzatori funzionano come separazione tra il corpo del prodotto e l'impugnatura.

Per le informazioni su dove si trova il sistema di smorzamento delle vibrazioni sul prodotto, fare riferimento a Panoramica del prodotto alla pagina 158.

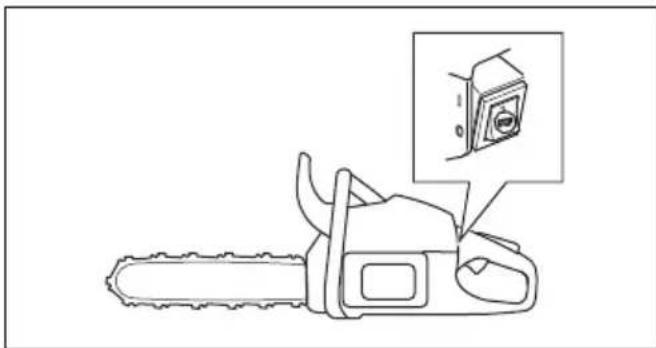

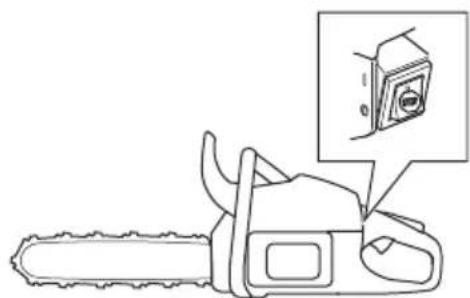

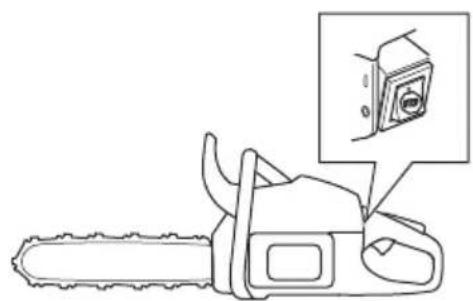

Interruttore di avviamento/arresto

L'interruttore di avviamento/arresto serve ad arrestare il motore.

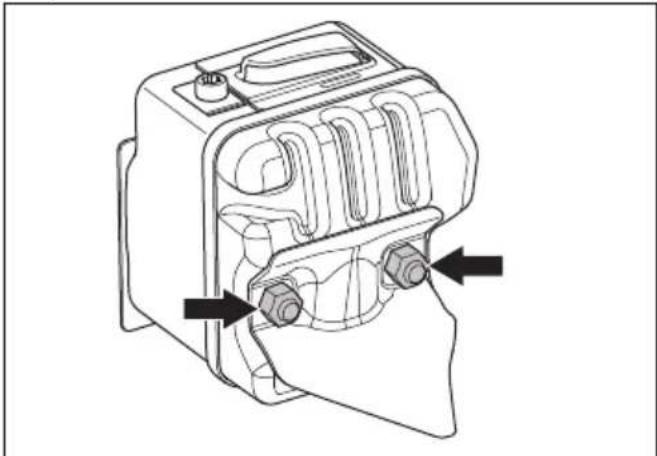

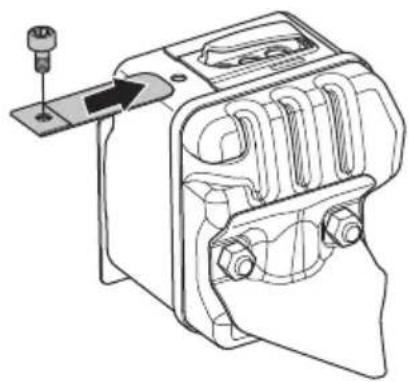

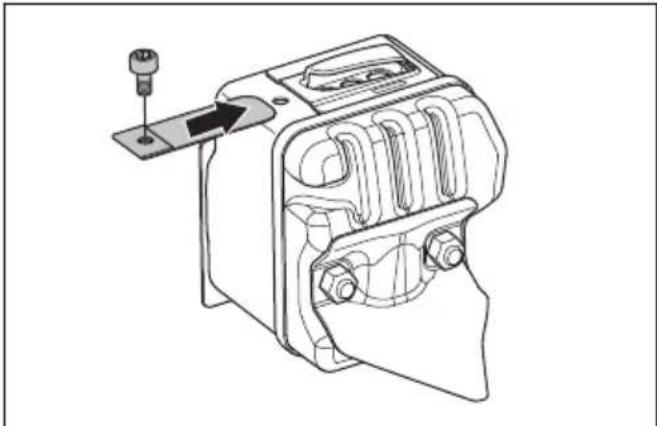

AVVERTENZA: La marmitta si riscalda notevolmente durante e dopo l'utilizzo, e quando il motore è a regime minimo. Vi è il rischio di incendio, soprattutto

quando si aziona il prodotto vicino a materiali infiammabili e/o fumi.

AVVERTENZA: Non utilizzare un prodotto senza marmitta o con marmitta difettosa. Una marmitta difettosa può aumentare il livello acustico e il rischio di incendio. Tenere gli estintori vicino. Non utilizzare un prodotto senza rete parascintille o con una rete rotta se tale dispositivo è necessario nella propria area.

La marmitta assicura il minimo livello acustico e allontana i fumi di scarico dall'operatore. In aree dal clima caldo e asciutto può sussistere un grosso rischio di incendi. Rispettare le norme locali e le istruzioni di manutenzione.

Sicurezza nell'uso del carburante

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Durante il rifornimento e la preparazione della miscela (benzina e olio per motori a due tempi) assicurare la massima ventilazione.
• Il carburante e i vapori tossici sono altamente infiammabili e la loro inalazione o il contatto con la pelle può provocare gravi lesioni. Agire dunque con cautela quando si utilizza il carburante e accertarsi che vi sia una buona ventilazione.
• Maneggiare con cura olio della catena e carburante. Attenzione al pericolo di incendio, esplosione e a quelli conseguenti all'inalazione.
• Non fumare né collocare sorgenti di calore vicino al carburante.
• Spegnere il motore e lasciarlo raffreddare alcuni minuti prima di eseguire il rifornimento.
• Prima di eseguire il rifornimento, aprire lentamente il tappo del serbatoio in modo da garantire il lento rilascio della pressione.
• Dopo il rifornimento serrare bene il tappo del serbatoio.
• Eseguire sempre il rifornimento a motore spento.

- Allontanare sempre la macchina ad almeno 3 m dal luogo e dalla fonte di rifornimento prima della messa in moto.

Dopo il rifornimento, ci sono alcune situazioni in cui la macchina non va mai avviata:

• Se vi sono gocce di carburante oppure olio della catena sulla macchina. In tal caso eliminare ogni traccia di liquido e lasciare evaporare i residui di benzina.
• Se è stato versato del carburante sull'operatore o sugli abiti. In questo caso lavare gli abiti e le parti del corpo che sono venute a contatto con il carburante. Usare acqua e sapone.
• Se la macchina perde carburante. Controllare regolarmente la presenza di eventuali perdite dal serbatoio del carburante, dal tappo del carburante o dai tubi di alimentazione.

Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Leggere le seguenti avvertenze prima di eseguire la manutenzione del prodotto.

• Eseguire solo gli interventi di manutenzione e assistenza descritti in questo manuale dell'operatore. Lasciare che il personale professionale addetto all'assistenza esegua tutti gli altri interventi di manutenzione e riparazione.
• Eseguire regolarmente i controlli di sicurezza e attenersi alle istruzioni di manutenzione e riparazione riportate nel presente manuale. La manutenzione ordinaria aumenta la durata del prodotto e riduce il rischio di incidenti. Per le istruzioni, fare riferimento a Manutenzione alla pagina 178.
• Se i controlli di sicurezza in questo manuale dell'operatore non sono approvati dopo aver eseguito la manutenzione, rivolgersi al proprio rivenditore addetto all'assistenza. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l'assistenza del prodotto.

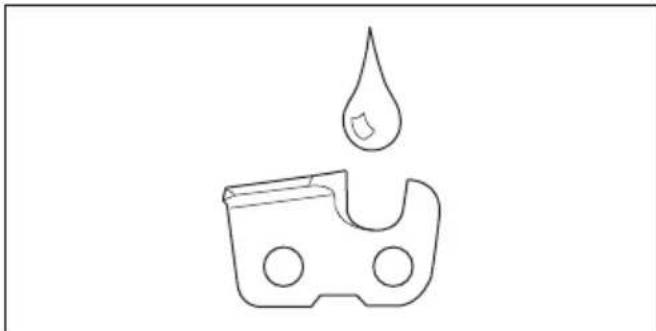

Istruzioni di sicurezza per l'attrezzatura di taglio

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Utilizzare solo combinazioni di barra di guida/ catena e attrezzature di affilatura approvate. Per le istruzioni, fare riferimento a Accessori alla pagina 193
• Indossare guanti protettivi quando si maneggia la catena o quando si esegue la manutenzione. Una catena che non si muove può causare anche lesioni.

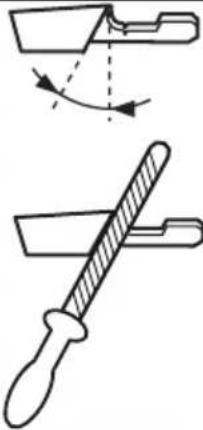

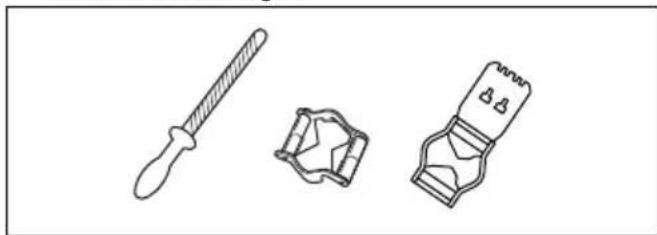

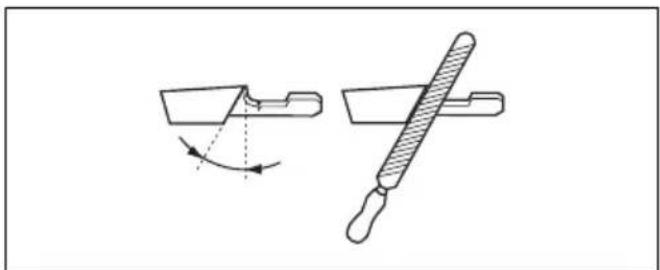

• Mantenere i denti di taglio ben affilati. Seguire le istruzioni e usare la dima di affilatura consigliata. Una catena danneggiata o mal affilata aumenta il rischio di incidenti.

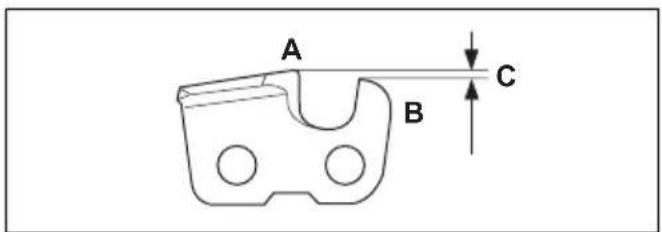

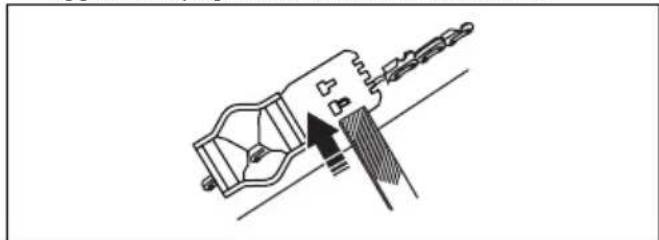

- Mantenere una corretta regolazione dello spessore del truciolo. Seguire le istruzioni, mantenendo la regolazione del limitatore di spessore. Una regolazione del limitatore di spessore troppo grande aumenta il rischio di contraccolpo.

- Assicurarsi che la catena sia correttamente tesa. Se la catena non è serrata contro la barra di guida, la catena può sganciarsi. Una tensione della catena non corretta aumenta l'usura della barra di guida, della catena e del pignone di azionamento della catena. Fare riferimento a Come regolare la tensione della catena alla pagina 187.

- Eseguire la manutenzione dell'attrezzatura di taglio regolarmente e mantenerla correttamente lubrificata. Se la catena non è correttamente lubrificata, il rischio di usura della barra di guida, della catena e del pignone di azionamento della catena aumenta.

AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di montare il prodotto.

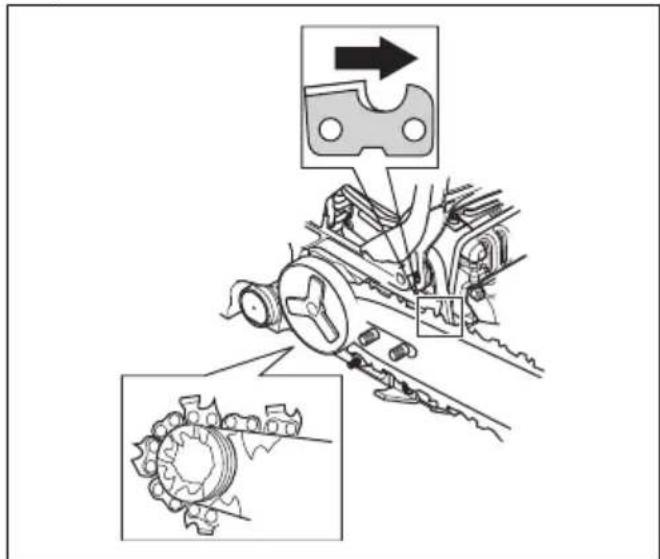

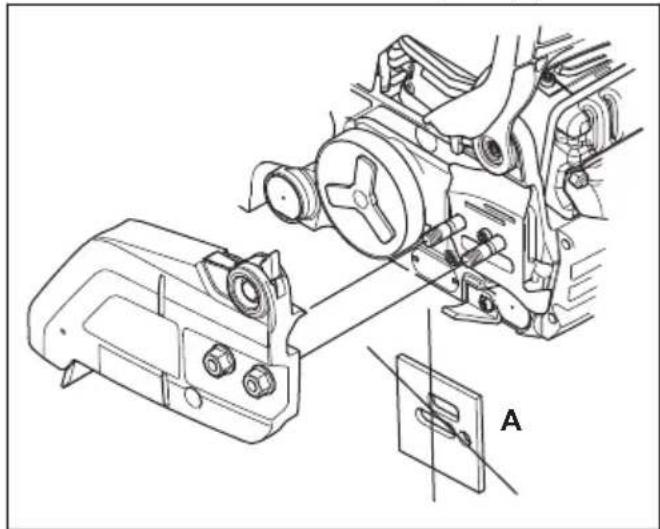

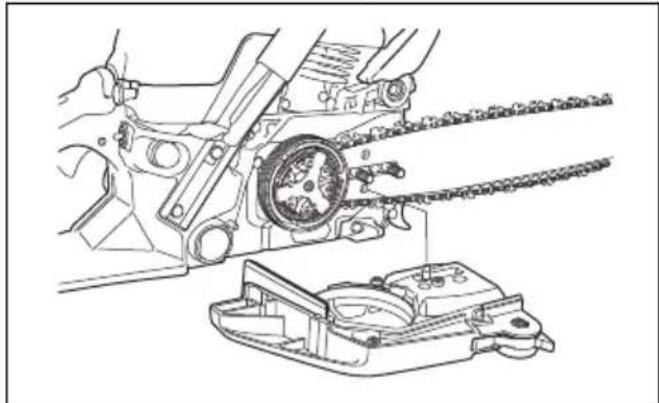

Montaggio della barra di guida e della catena

1. Disinserire il freno della catena.

2. Rimuovere i dadi della barra e il coperchio della frizione. Rimuovere il carter di trasporto (A).

1. Montare la barra di guida sopra il bullone della barra. Spostare la barra di guida nella sua posizione più arretrata.

2. Montare correttamente la catena attorno al pignone guida e inserirla nella scanalatura sulla barra di guida.

AVVERTENZA: Indossare sempre guanti protettivi quando si monta la catena.

1. Assicurarsi che i bordi dei taglienti siano rivolti in avanti sul lato superiore della barra di guida.
2. Allineare il foro della barra di guida con il fermo tendicatena e montare il coperchio della frizione.

1. Stringere con le dita il dado della barra.

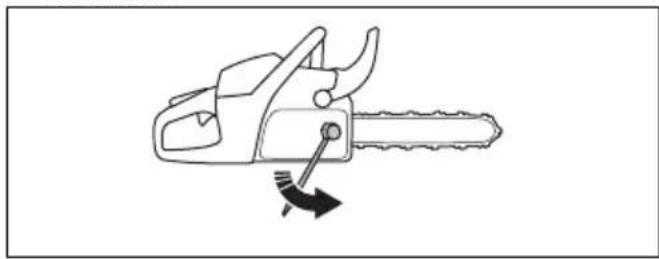

2. Serrare la catena. Fare riferimento a Come regolare la tensione della catena alla pagina 187 per istruzioni.
3. Serrare i dadi della barra.

Utilizzo

Introduzione

AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di utilizzare la macchina.

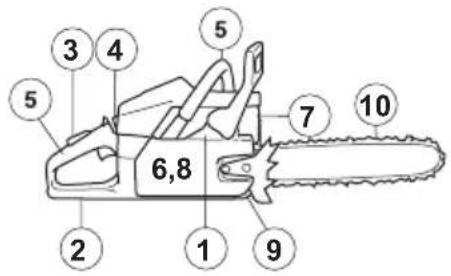

Verifica della funzionalità della macchina prima del suo utilizzo

1. Accertarsi che il freno della catena funzioni correttamente e che non sia danneggiato.

2. Accertarsi che la protezione della mano destra non sia danneggiata.

3. Accertarsi che il fermo dell'acceleratore funzioni correttamente e che non sia danneggiato.

4. Accertarsi che il pulsante di avvio/arresto funzioni correttamente e che non sia danneggiato.
5. Accertarsi che non vi siano tracce di olio sulle impugnature.
6. Accertarsi che il sistema di smorzamento delle vibrazioni funzioni correttamente e che non sia danneggiato.

7. Accertarsi che la marmitta funzioni correttamente e che non sia danneggiata.

8. Accertarsi che tutte le parti del prodotto siano collegate correttamente e non siano danneggiate o assenti.

9. Accertarsi che il fermo della catena sia collegato correttamente.
10. Eseguire il controllo della tensione della catena.

3 4 5 6,8 7 10 2 1 9

Carburante

Questo prodotto è dotato di un motore a due tempi.

ATTENZIONE: Un carburante di tipo errato può causare danni al motore. Utilizzare una miscela di benzina e olio per motori a due tempi.

Carburante premiscelato

- Utilizzare carburante alchilato premiscelato Husqvarna per garantire le migliori prestazioni e prolungare la durata del motore. Questo carburante contiene sostanze chimiche meno pericolose rispetto al normale carburante, che riduce le emissioni di scarico pericolose. Con questo carburante, che mantiene i componenti del motore più puliti, la quantità di residui dopo la combustione è inferiore.

Per miscelare il carburante

Benzina

- Utilizzare benzina senza piombo di buona qualità con massimo il 10% di etanolo.

ATTENZIONE: Non utilizzare benzina con un numero di ottani inferiore a 90 RON/87 AKI. Un numero inferiore di ottani può causare il battito in testa del motore, che provoca danni al motore.

Olio per motori a due tempi

• Per risultati e prestazioni ottimali, utilizzare l'olio per motori a due tempi Husqvarna.
• Se l'olio per motori a due tempi Husqvarna non è disponibile, utilizzare un olio per motori a due tempi raffreddati ad aria di buona qualità. Rivolgetevi al vostro rivenditore addetto all'assistenza per selezionare il tipo di olio.

ATTENZIONE: Non usare mai olio per motori fuoribordo a due tempi raffreddati ad acqua. Non utilizzare olio per motori a quattro tempi.

Per miscelare benzina e olio per motori a due tempi

Benzina, litri Olio a due	tempi, litri
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

ATTENZIONE: Piccoli errori possono influenzare drasticamente il rapporto della miscela quando si miscelano piccole quantità di carburante. Misurare con precisione la quantità d'olio e accertarsi di ottenere la giusta miscela.

1. Riempire metà della quantità di benzina in un contenitore pulito per carburante.
2. Aggiungere la quantità totale di olio.
3. Mescolare la miscela.
4. Aggiungere la quantità residua di benzina nel contenitore.
5. Mescolare agitando con cura la miscela di carburante.

ATTENZIONE: Non mescolare il carburante più di 1 volta al mese.

Rifornimento di carburante

AVVERTENZA: Attenersi alla procedura indicata di seguito per la propria sicurezza.

1. Arrestare il motore e farlo raffreddare.
2. Pulire l'area intorno al tappo del serbatoio del carburante.

1. Agitare il contenitore e assicurarsi che il carburante sia ben mescolato.
2. Rimuovere lentamente il tappo del serbatoio del carburante per rilasciare la pressione.
3. Riempire il serbatoio del carburante.

ATTENZIONE: Assicurarsi che nel serbatoio non vi sia una quantità eccessiva di carburante. Il carburante si espande quando si scalda.

1. Stringere con cura il tappo del serbatoio del carburante.
2. Pulire eventuale carburante fuoriuscito sul prodotto e intorno ad esso.
3. Spostare il prodotto ad almeno 3 m/10 ft dal luogo e dalla fonte di rifornimento prima di avviare il motore.

Nota: Per individuare il serbatoio del carburante sul prodotto, fare riferimento a Panoramica del prodotto alla pagina 158

Per fare un rodaggio

- Durante le prime 10 ore di funzionamento, non accelerare al massimo senza carico per un periodo prolungato.

Come utilizzare l'olio della catena

AVVERTENZA: Non utilizzare olio di scarico, che può causare lesioni all'operatore ed è nocivo per l'ambiente. L'olio di scarico inoltre può provocare danni alla pompa dell'olio, alla barra guida e alla catena.

AVVERTENZA: La catena può rompersi se l'attrezzatura di taglio non è stata lubrificata a sufficienza. Rischio di lesioni gravi o letali per l'operatore.

AVVERTENZA: Questo prodotto dispone di una funzione che consente al carburante di esaurirsi prima dell'olio della catena. Utilizzare l'olio per la catena

appropriato perché questa funzione venga attivata correttamente. Rivolgersi al proprio centro di assistenza quando si sceglie l'olio della catena.

• Utilizzare l'olio della catena Husqvarna per ottenere la massima durata della motosega e per evitare gli effetti negativi sull'ambiente. Se l'olio della catena Husqvarna non è disponibile, si consiglia di utilizzare un comune olio per catene.
• Utilizzare un olio per catene con una buona aderenza alla catena.
• Utilizzare un olio per catene con il corretto intervallo di viscosità e compatibile con la temperatura dell'aria.

ATTENZIONE: Se l'olio è troppo fluido si esaurisce prima del carburante. Con temperature inferiori a 0 °C/ 32 °F alcuni oli per catena diventano troppo densi e ciò potrebbe danneggiare i componenti della pompa dell'olio.

• Utilizzare l'attrezzatura di taglio consigliata. Vedere Accessori alla pagina 193.
• Rimuovere il tappo dal serbatoio dell'olio della catena.
• Riempire di olio il serbatoio dell'olio della catena.
  • Montare il tappo con cautela.

Abstract black silhouette of a droplet above a stylized mask (no text or symbols)

Nota: Per individuare il serbatoio dell'olio della catena sul prodotto, fare riferimento a Panoramica del prodotto alla pagina 158.

Informazioni per il contraccolpo

AVVERTENZA: Un contraccolpo può causare lesioni gravi o letali all'operatore o a terzi. Per ridurre il rischio è necessario conoscere le cause del contraccolpo e come evitarle.

Un contraccolpo può verificarsi solo quando il settore di contraccolpo sulla barra di guida tocca un oggetto. Un contraccolpo può verificarsi improvvisamente e

con grande violenza, scagliando il prodotto contro l'operatore.

Il contraccolpo avviene sempre lungo il piano di taglio della barra di guida. In genere, il prodotto viene lanciato contro l'operatore, ma può anche spostarsi in un'altra direzione. Il modo in cui si utilizza il prodotto, quando si verifica il contraccolpo, induce la direzione del movimento.

Un piccolo raggio sulla punta della barra diminuisce la forza del contraccolpo.

Utilizzare una catena con basso contraccolpo per ridurre gli effetti di contraccolpo. Non lasciare che il settore di contraccolpo tocchi un oggetto.

AVVERTENZA: Nessuna catena impedisce completamente il contraccolpo. Attenersi sempre alle istruzioni.

Domande frequenti sul contraccolpo

- È sufficiente il contatto con la mano per innestare il freno della catena in caso di contraccolpo?

No. È necessario utilizzare una certa forza per spingere in avanti la protezione anticontraccolpo. Se non si utilizza la forza necessaria, il freno della catena non si innesta. Inoltre, è necessario mantenere le impugnature del prodotto stabilmente con le due mani durante il lavoro. Se si verifica un contraccolpo, il freno della catena potrebbe non arrestare la catena prima che questa colpisca l'operatore. Vi sono inoltre alcune posizioni nelle quali la mano non può toccare la protezione anticontraccolpo per innestare il freno della catena.

- Il meccanismo di attivazione inerziale innesta sempre il freno della catena durante il contraccolpo?

No. Per prima cosa, il freno della catena deve funzionare correttamente. Per le istruzioni su come eseguire un controllo del freno della catena, fare riferimento a Controllo del freno della catena alla pagina 180. Si raccomanda di eseguire questa

operazione ogni volta prima di utilizzare il prodotto. In secondo luogo, il contraccolpo deve essere grande per innestare il freno della catena. Se il freno della catena è troppo sensibile, si può innestare durante il funzionamento accidentato.

- Il freno della catena protegge sempre l'operatore dalle lesioni di un eventuale contraccolpo?

No. Il freno della catena deve funzionare correttamente per fornire protezione. Il freno della catena deve essere innestato anche durante un contraccolpo per arrestare la catena. Se si è in prossimità della barra di guida, il freno della catena potrebbe non avere il tempo per arrestare la catena prima che colpisca l'operatore.

AVVERTENZA: Solamente

l'operatore e una corretta tecnica di lavoro possono evitare i contraccolpi.

Avviamento dell'unità

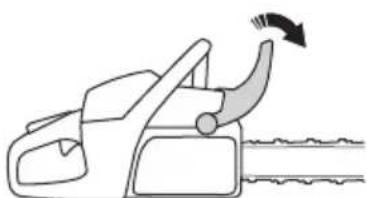

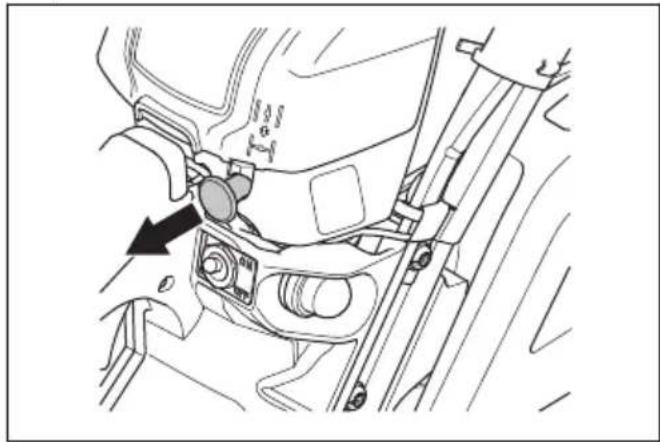

Preparazione dell'avviamento a motore freddo

AVVERTENZA: Il freno della catena deve essere inserito all'avviamento del prodotto, per diminuire il rischio di lesioni.

1. Spostare in avanti la protezione anti-contraccolpo per inserire il freno della catena.

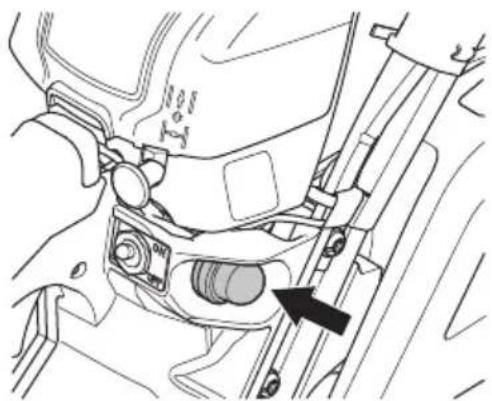

1. Premere il primer del carburante circa 6 volte fino a quando non comincia a riempirsi di carburante. Non è necessario riempire il primer del carburante completamente.

1. Impostare il comando della valvola dell'aria fino alla posizione di comando della valvola dell'aria.

1. Per ulteriori istruzioni, continuare con Avviamento dell'unità alla pagina 170.

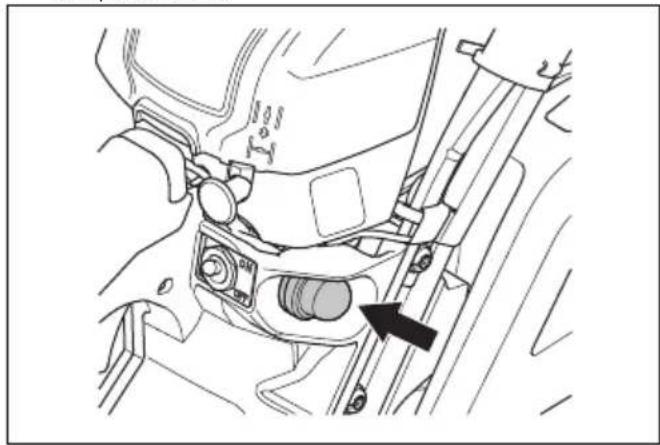

Preparazione dell'avviamento a motore caldo

AVVERTENZA: Il freno della catena deve essere inserito all'avviamento del prodotto, per diminuire il rischio di lesioni.

1. Spostare in avanti la protezione anti-contraccolpo per inserire il freno della catena.

1. Premere il primer del carburante circa 6 volte fino a quando non comincia a riempirsi di carburante. Non è necessario riempire il primer del carburante completamente.

Nota: Non portare il comando dell'aria in posizione di starter.

1. Per ulteriori istruzioni, continuare con Avviamento dell'unità alla pagina 170.

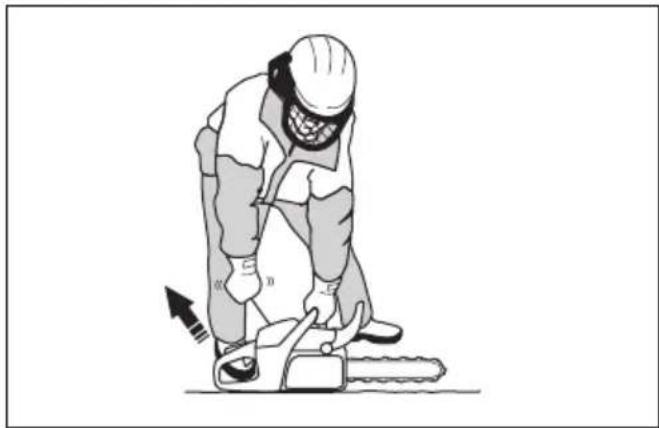

Avviamento dell'unità

AVVERTENZA: È necessario tenere i piedi in una posizione stabile quando si accende il prodotto.

AVVERTENZA: Se la catena gira a regime minimo, rivolgetevi al vostro rivenditore di assistenza e non utilizzate il prodotto.

1. Posizionare il prodotto sul terreno.
2. Mettere la mano sinistra sull'impugnatura anteriore.

3. Inserire il piede destro nel poggiapiedi sull'impugnatura posteriore.

4. Tirare l'impugnatura della fune di avviamento lentamente con la mano destra, finché non si avverte una certa resistenza.

AVVERTENZA: Non avvolgere la fune di avviamento intorno alla mano.

1. Tirare l'impugnatura del cavo di avviamento velocemente e con forza.

ATTENZIONE: Non tirare la fune di avviamento a estensione completa e non lasciare andare l'impugnatura della fune di avviamento. Ciò può causare danni al prodotto.

a) Se si avvia il prodotto con il motore a freddo, tirare l'impugnatura della fune di avviamento finché non si avvia il motore.

Nota: L'avviamento del motore si riconosce dal suo sbuffare.

b) Disinserire il comando dell'aria.

1. Tirare l'impugnatura del cavo di avviamento finché il motore non si avvia.

2. Disinnestare rapidamente il blocco del grilletto dell'acceleratore per impostare il prodotto al regime minimo.

1. Muovere in avanti la protezione anticontraccolpo per disinserire il freno della catena.

1. Utilizzare la motosega.

Arresto del prodotto

- Premere l'interruttore di avviamento/arresto in posizione 0 per arrestare il motore.

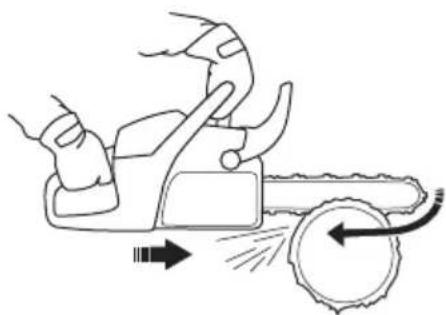

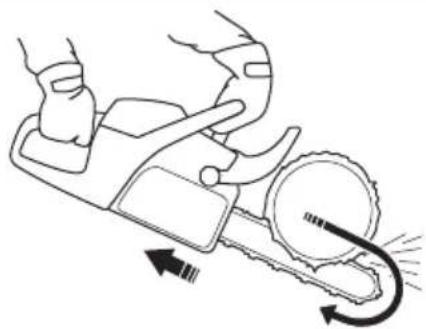

Catena a tirare e catena in spinta

È possibile tagliare il legno con il prodotto in 2 posizioni diverse.

- Il taglio con catena a tirare è quando si taglia con la parte inferiore della barra di guida. La catena tira attraverso l'albero durante il taglio. In questa posizione si ha un controllo migliore del prodotto e della posizione del settore di contraccolpo.

- Il taglio con catena in spinta è quando si taglia con la parte superiore della barra di guida. La catena spinge il prodotto in direzione dell'operatore.

resta impigliata nel tronco, il prodotto può essere spinto contro l'operatore.

Tenere saldamente il prodotto e assicurarsi che il settore di contraccolpo sulla barra di guida non tocchi l'albero e provochi un contraccolpo.

Utilizzo della tecnica di taglio

AVVERTENZA: Accelerare al

massimo quando si taglia e diminuire la velocità a regime minimo dopo ogni taglio.

ATTENZIONE: Si possono verificare

danni al motore se quest'ultimo gira al massimo troppo a lungo senza carico.

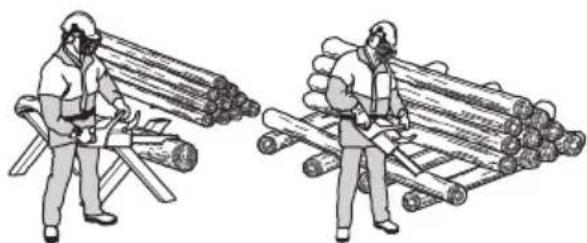

1. Posizionare il tronco su un cavalletto o sulle guide.

AVVERTENZA: Non tagliare

tronchi accatastati. Ciò aumenta il rischio

di contraccolpo e può provocare lesioni gravi o letali.

1. Rimuovere i pezzi segati dall'area di lavoro.

AVVERTENZA: I pezzi segati nell'area di lavoro aumentano il rischio di contraccolpo e la possibilità di mantenere l'equilibrio.

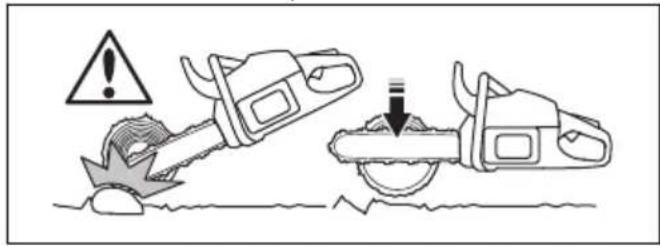

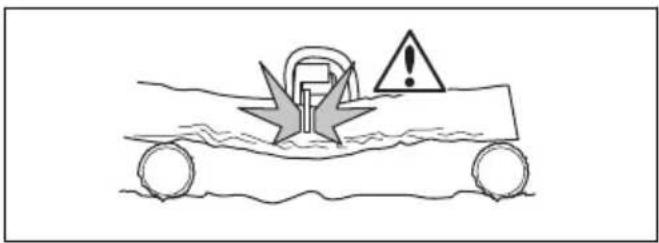

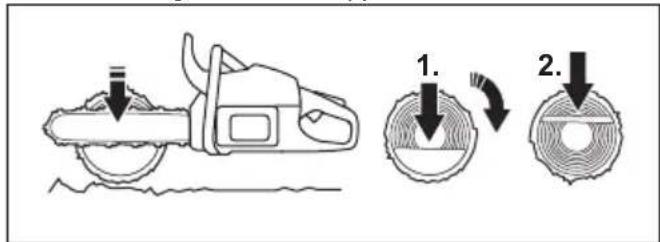

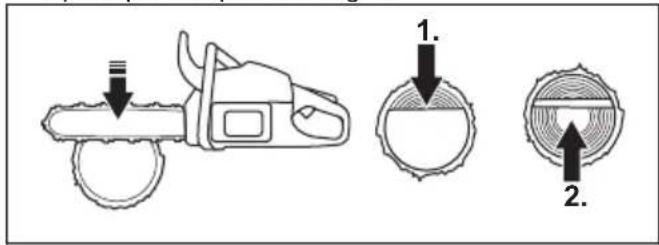

Taglio di un tronco a terra

1. Tagliare il tronco con catena a tirare. Mantenere la massima accelerazione restando sempre all'erta per eventuali incidenti improvvisi.

AVVERTENZA: Assicurarsi che la catena non venga a contatto con il terreno quando si completa il taglio.

1. Tagliare circa 23 del tronco e poi fermarsi. Ruotare il tronco e tagliare dal lato opposto.

Taglio di un tronco che ha un supporto a un'estremità

AVVERTENZA: Accertarsi che il tronco non si rompa durante le operazioni di taglio. Rispettare le istruzioni riportate di seguito.

1. Tagliare con catena in spinta circa 13 del tronco.

2. Tagliare il tronco con catena a tirare fin quando i due intagli si incontrano.

Taglio di un tronco che ha un supporto su due estremità

AVVERTENZA: Assicurarsi che la catena non rimanga impigliata nel tronco durante l'operazione di taglio. Rispettare le istruzioni riportate di seguito.

1. Tagliare con catena a tirare circa 13 del tronco.
2. Tagliare la parte restante del tronco con la catena in spinta per completare il taglio.

AVVERTENZA: Spegnere il motore se la catena resta impigliata nel tronco. Utilizzare una leva per aprire il taglio e rimuovere il prodotto. Non provare a estrarre il prodotto a mano. Ciò può causare lesioni quando il prodotto si blocca improvvisamente.

Esecuzione di una sramatura

Nota: Per rami spessi, utilizzare la tecnica di taglio. Vedere Utilizzo della tecnica di taglio alla pagina 171.

AVVERTENZA: C'è un elevato rischio di incidenti quando si utilizza la sramatura. Per istruzioni su come prevenire un contraccolpo, fare riferimento a Informazioni per il contraccolpo alla pagina 168.

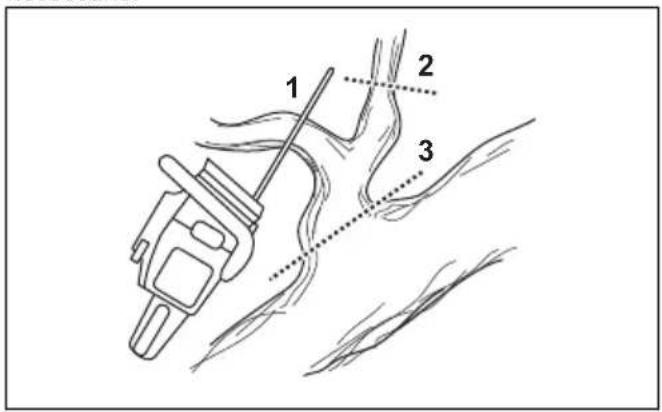

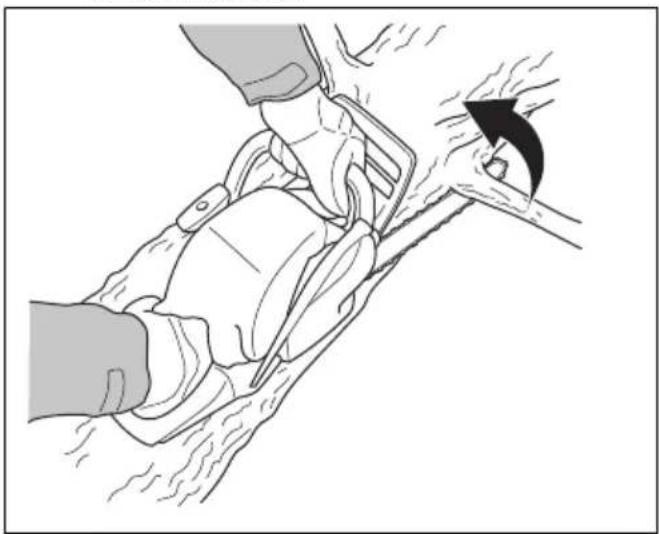

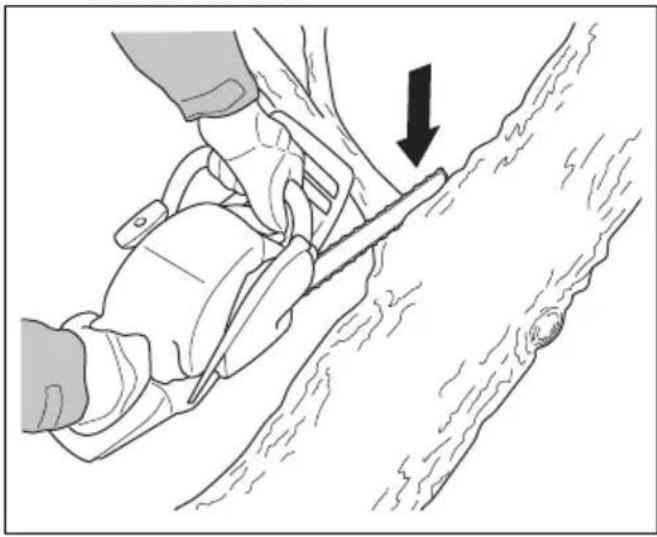

AVVERTENZA: Tagliare i rami uno

alla volta. Prestare attenzione quando si rimuovono i rami piccoli e non tagliare cespugli o più rami piccoli allo stesso tempo. I rami piccoli possono impigliarsi nella catena e impedire un utilizzo sicuro del prodotto.

Nota: Tagliare i rami pezzo per pezzo se è necessario.

1 2 3

1. Rimuovere i rami sul lato destro del tronco.

a) Tenere la barra di guida sul lato destro del tronco e mantenere il corpo del prodotto contro il tronco.
b) Selezionare la tecnica di taglio da applicare alla tensione nel ramo.

AVVERTENZA: Se non si è sicuri su come tagliare il ramo, rivolgersi a un operatore professionale della motosega prima di continuare.

1. Rimuovere i rami nella parte superiore del tronco.

a) Mantenere il prodotto sul tronco e lasciare che la barra di guida si sposti lungo il tronco.

b) Tagliare con catena in spinta.

1. Rimuovere i rami sul lato sinistro del tronco.

a) Selezionare la tecnica di taglio da applicare alla tensione nel ramo.

AVVERTENZA: Se non si è sicuri su come tagliare il ramo, rivolgersi a un operatore professionale della motosega prima di continuare.

Per le istruzioni su come tagliare rami in tensione, fare riferimento a Taglio di tronchi e rami in tensione alla pagina 177.

Uso della tecnica di abbattimento degli alberi

AVVERTENZA: È necessario avere esperienza per abbattere un albero. Se possibile, seguire un corso di formazione per le operazioni di utilizzo della motosega. Rivolgersi a un operatore esperto per avere maggiori informazioni.

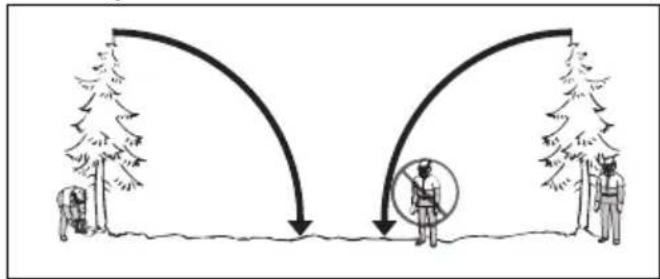

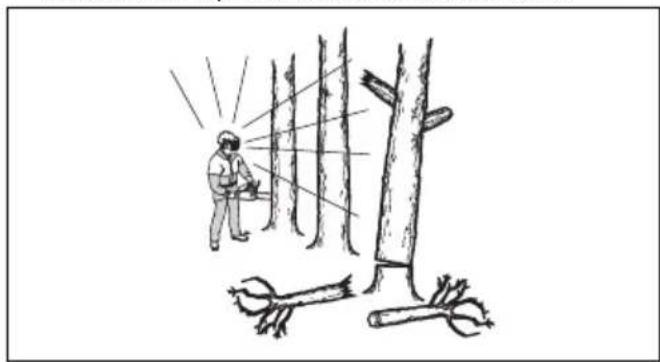

Mantenere una distanza di sicurezza

1. Assicurarsi che le persone li intorno mantengano una distanza di sicurezza di minimo di 2 volte e 1/2 la lunghezza dell'albero stesso.

1. Accertarsi che non siano presenti persone nella zona a rischio prima e durante l'abbattimento.

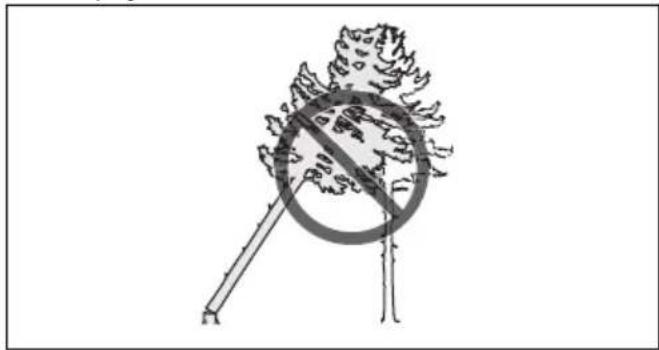

Calcolo della direzione di caduta

1. Esaminare in quale direzione è necessario far cadere l'albero. Scopo dell'abbattimento è di far cadere l'albero nella migliore posizione per la successiva sramatura e il sezionamento del tronco. È anche importante rimanere stabilmente sui propri piedi e spostarsi in modo sicuro.

AVVERTENZA: Se è pericoloso o impossibile far cadere l'albero nella direzione naturale, far cadere l'albero in un'altra direzione.

1. Esaminare la direzione naturale di caduta dell'albero. Ad esempio, l'inclinazione e la piegatura del tronco, la direzione del vento, la posizione dei rami e il peso della neve.

2. Verificare se vi sono ostacoli intorno, ad esempio altri alberi, linee elettriche, strade e/o gli edifici.

3. Controllare se il tronco presenta segni di danni o decomposizione nel fusto.

AVVERTENZA: La decomposizione del fusto può implicare il rischio di caduta dell'albero prima del completamento del taglio.

1. Accertarsi che l'albero non abbia rami danneggiati o morti che potrebbero staccarsi durante l'abbattimento e colpire l'operatore.

2. Non far cadere l'albero su un altro albero in verticale. Rimuovere un albero rimasto impigliato è un'operazione pericolosa e il rischio di incidenti è alto. Vedere Liberazione di un albero intrappolato alla pagina 176.

AVVERTENZA: Durante le operazioni di abbattimento critiche, sollevare immediatamente le cuffie protettive una volta completato il lavoro di taglio. È importante sentire rumori e segnali di allarme.

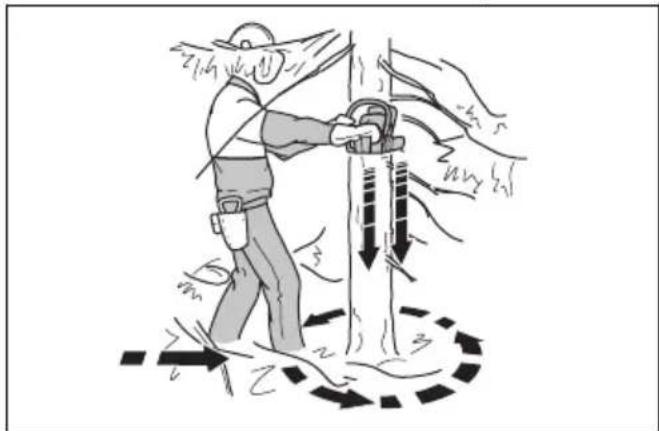

Sramatura prima del taglio e percorso di ritirata

Tagliare tutti i rami dall'altezza delle spalle e verso il basso.

1. Tagliare con catena a tirare dall'alto verso il basso. Assicurarsi che l'albero sia tra voi e il prodotto.

1. Eliminare la vegetazione bassa dall'area di lavoro intorno all'albero. Rimuovere tutto il materiale tagliato dall'area di lavoro.

2. Effettuare un controllo dell'area per eventuali ostacoli, quali pietre, rami e buche. Deve essere disponibile un percorso di ritirata senza ostacoli quando l'albero comincia a cadere. Il percorso di ritirata deve essere a circa 135 gradi rispetto alla direzione di caduta.

3. Zona di rischio

4. Percorso di ritirata

5. Direzione di caduta

Abbattimento di un albero

Husqvarna consiglia di eseguire i tagli direzionali e di utilizzare poi il metodo con angolo di sicurezza quando si abbatte un albero. Il metodo con angolo di sicurezza aiuta a realizzare una corretta cerniera di abbattimento e a controllarne la direzione di caduta.

AVVERTENZA: Non abbattere un albero che presenta un diametro più di due volte maggiore rispetto alla lunghezza della barra di guida. A tale scopo, è necessario possedere una formazione specifica.

Cerniera di abbattimento

La procedura più importante durante l'abbattimento di alberi è la realizzazione di una corretta cerniera di abbattimento. Con una corretta cerniera di abbattimento, è possibile controllare la direzione di caduta e assicurarsi che la procedura di abbattimento sia sicura.

Lo spessore della cerniera di abbattimento deve essere uguale e non inferiore al 10% del diametro dell'albero.

AVVERTENZA: Se la cerniera di abbattimento è sbagliata o troppo sottile, non si avrà alcun controllo sulla direzione di caduta.

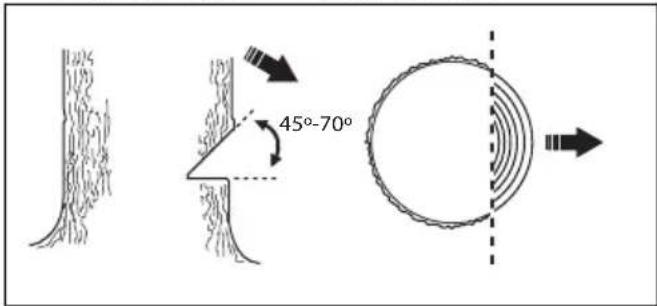

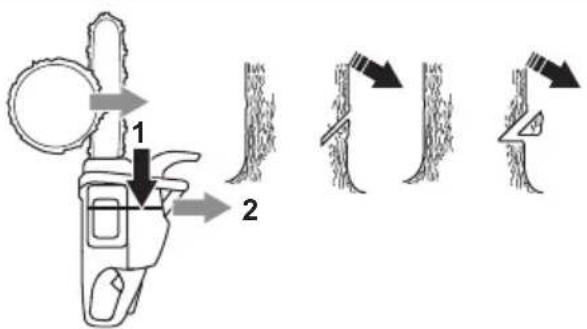

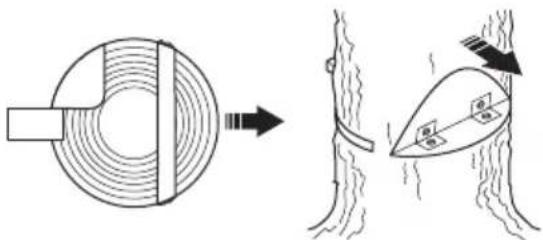

Esecuzione dei tagli direzionali

1. Eseguire tagli direzionali per ¼ del diametro dell'albero. Creare un angolo di 45°-70° tra il taglio direzionale superiore e quello inferiore.

45°-70°

a) Praticare il taglio direzionale superiore. Allineare il segno della direzione di caduta (1) del prodotto con la direzione di caduta dell'albero (2). Rimanere dietro il prodotto e mantenere l'albero sul lato sinistro. Tagliare con la catena a tirare.
b) Effettuare il taglio direzionale inferiore. Assicurarsi che l'estremità del taglio direzionale inferiore si trovi nello stesso punto della fine del taglio direzionale superiore.

1. Accertarsi che il taglio direzionale inferiore sia orizzontale e a un angolo di 90° rispetto alla direzione di caduta.

Utilizzo del metodo con angolo di sicurezza

Il taglio di abbattimento deve essere praticato leggermente al di sopra del taglio direzionale.

AVVERTENZA: Prestare la massima

attenzione quando si taglia con la punta della lama di guida. Iniziare a tagliare con la parte inferiore della punta della lama di guida eseguendo un foro nel tronco.

1. Se la lunghezza di taglio effettiva è più lunga del diametro dell'albero, procedere come indicato di seguito (a-d).

a) Eseguire un foro direttamente nel tronco per completare la larghezza della cerniera di abbattimento.

b) Tagliare con catena a tirare fino a quando non rimane 13 del tronco.

c) Tirare la barra di guida 5-10 cm in senso longitudinale.

d) Tagliato la parte rimanente del tronco per completare un angolo di sicurezza largo 5-10 cm.

1. Se la lunghezza di taglio effettiva è più corta del diametro dell'albero, procedere come indicato di seguito (a-d).

a) Praticare un foro nel tronco. Il foro deve estendersi per 3/5 del diametro dell'albero.

b) Tagliare con catena a tirare la parte rimanente del tronco.

c) Tagliare direttamente il tronco dall'altro lato dell'albero per completare la cerniera di abbattimento.

d) Tagliare con catena in spinta fino a quando non rimane 13 del tronco per completare l'angolo di sicurezza.

1. Mettere un cuneo nel taglio da dietro.

1. Tagliare l'angolo per far cadere l'albero.

Nota: Se l'albero non cade, colpire il cuneo fino a quando non cade.

1. Quando l'albero comincia a cadere, utilizzare il percorso di ritirata per allontanarsi dall'albero. Spostarsi a una distanza minima di 5 m dall'albero.

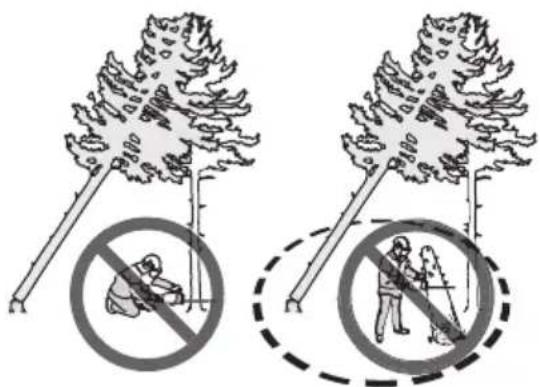

Liberazione di un albero intrappolato

AVVERTENZA: Far cadere un albero rimasto impigliato è un'operazione molto pericolosa e il rischio di incidenti è alto. Mantenersi distanti dalla zona di rischio e non tentare di abbattere un albero intrappolato.

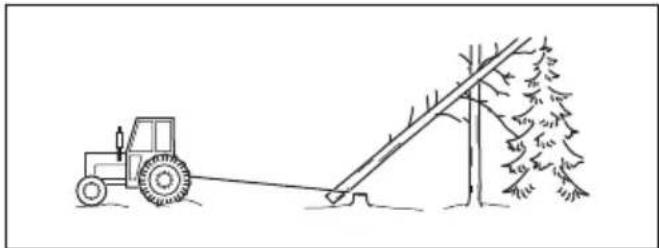

La procedura più sicura è quella di usare uno dei seguenti verricelli:

- Montato sul trattore

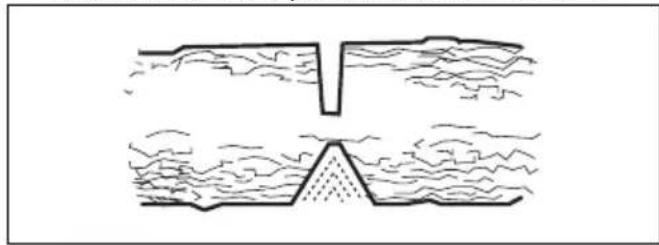

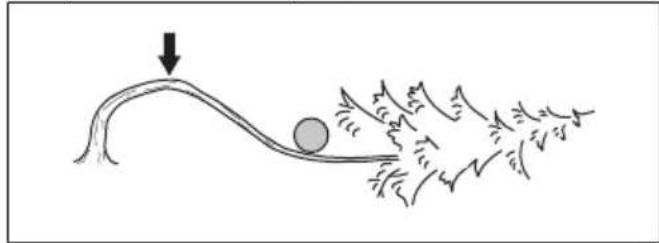

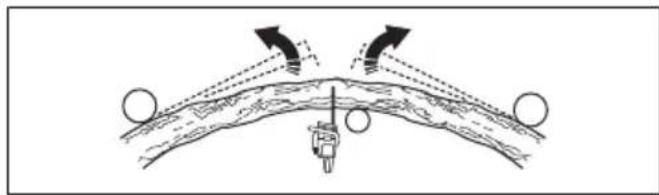

Taglio di tronchi e rami in tensione

1. Individuare quale lato del ramo o tronco è in tensione.
2. Capire dove si trova il punto di massima tensione.

1. Esaminare quale è la procedura più sicura per allentare la tensione.

Nota: In alcune situazioni l'unica procedura sicura è utilizzare un verricello e non il prodotto.

1. Mantenere una posizione nella quale l'albero o il ramo non possa colpire l'operatore quando la tensione viene allentata.

1. Eseguire uno o più tagli di profondità sufficiente per diminuire la tensione. Tagliare in corrispondenza o vicino al punto di massima tensione. Far rompere l'albero o il ramo nel punto di massima tensione.

AVVERTENZA: Non tagliare completamente un ramo o un tronco in tensione.

AVVERTENZA: Prestare la massima attenzione quando si taglia un albero in tensione. Vi è il rischio che l'albero si sposti rapidamente prima o dopo il taglio. Si possono verificare gravi lesioni se ci si trova in una posizione non corretta o nel caso in cui il taglio è stato eseguito in modo errato.

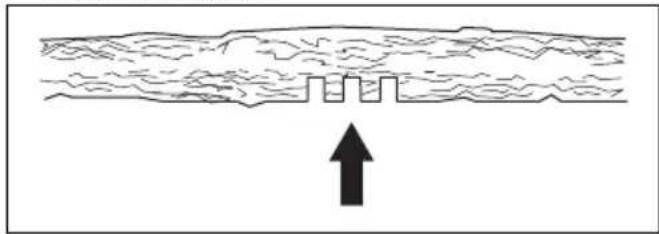

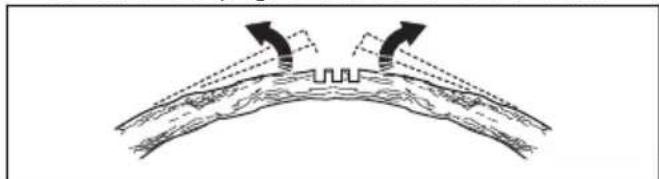

1. Se si effettua un taglio attraverso un tronco/ramo, eseguire 2 o 3 tagli, distanti 1" l'uno dall'altro e con una profondità di 2".

1. Continuare a tagliare oltre nel tronco fino a quando il tronco/ramo si piega e la tensione viene allentata.

1. Tagliare il tronco/ramo dal lato opposto a quello curvato, dopo che la tensione è stata allentata.

Utilizzo del prodotto a temperature rigide

ATTENZIONE: La neve e il freddo possono causare problemi di funzionamento. Rischio di temperatura del motore troppo bassa o ghiaccio sul filtro dell'aria e il carburatore.

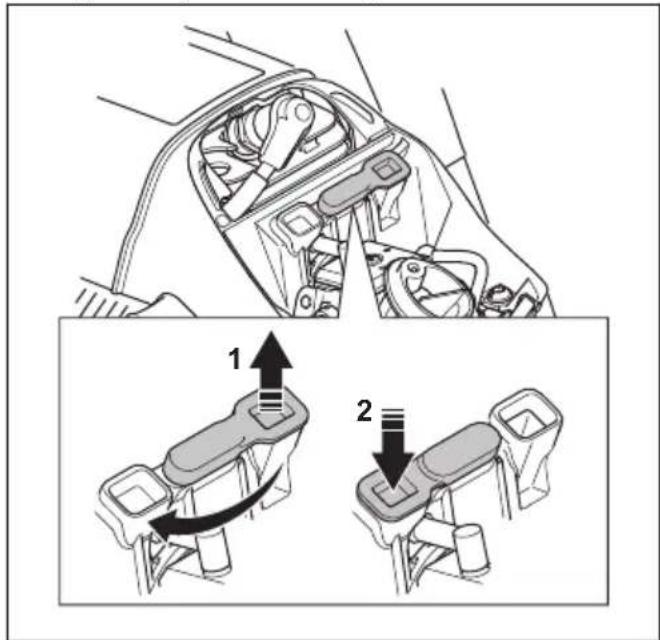

1. Con temperature inferiori a 0 °C/ 32 °F, spostare il tappo dalla posizione 1 alla posizione 2.

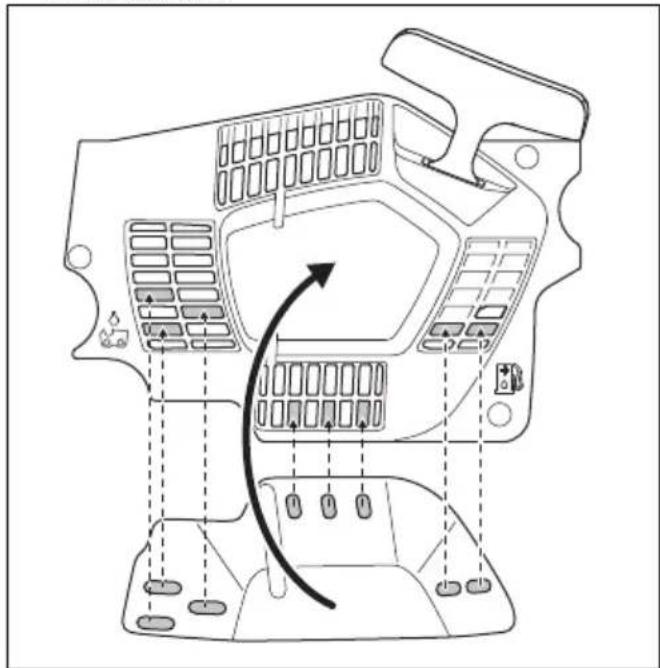

1. Per l'uso a temperature inferiori a -5 °C (23 °F) o in caso di neve, è disponibile una copertura invernale. Montare la copertura invernale sul carter di avviamento. La copertura invernale riduce il flusso di aria fredda e mantiene la neve lontana dalla zona del carburatore.

ATTENZIONE: Rimuovere il coperchio invernale se la temperatura aumenta oltre -5 °C/23 °F. Mettere il tappo invernale in posizione 1 se la temperatura aumenta oltre 0 °C/ 32 °F. Rischio di temperatura del motore troppo elevata e danni al motore.

Impugnature con riscaldamento (543 XPG)

Sui modelli con marchio "G" le impugnature anteriore e posteriore sono dotate di serpentine elettriche di riscaldamento. Un generatore alimenta le serpentine elettriche di riscaldamento.

Premere l'interruttore per riscaldare le impugnature. Il riscaldatore è acceso quando è visibile il segno rosso sull'interruttore.

ON OFF

Riscaldamento elettrico del carburatore (543 XPG)

La regolazione del riscaldamento del carburatore viene effettuata elettricamente attraverso un termostato. Questo serve a mantenere la temperatura corretta del carburatore e ad evitare la formazione di ghiaccio nel carburatore.

Manutenzione

Introduzione

AVVERTENZA: Leggere attentamente il capitolo sulla sicurezza

prima di eseguire la manutenzione del prodotto.

Programma di manutenzione

Manutenzione giornaliera Manutenzione	settimanale Manutenzione mensile
Pulire i componenti esterni del prodotto e verificare che non vi siano tracce di olio sulle impugnature.	Pulire il sistema di raffreddamento.Fare riferimento aPer pulire il sistema di raffreddamento alla pagina 190.	Controllare il nastro del freno. Fare riferimento aControllo del nastro del freno alla pagina 180.
Effettuare un controllo del grilletto dell'acceleratore e del fermo della leva. Fare riferimento aControllo del grilletto dell'acceleratore e del blocco del grilletto dell'acceleratore alla pagina 181.	Effettuare un controllo del motorino di avviamento, della fune di avviamento e della molla di ritorno.	Effettuare un controllo del centro della frizione, del tamburo della frizione e della molla della frizione.
Accertarsi che non siano danneggiate le unità di smorzamento delle vibrazioni.	Lubrificare il cuscinetto a rullini. Fare riferimento aLubrificazione del cuscinetto a rullini alla pagina 188.	Pulire la candela. Fare riferimento a Controllo della candela alla pagina 185.
Pulire ed effettuare un controllo del freno della catena. Fare riferimento a Controllo del freno della catena alla pagina 180.	Limare eventuali irregolarità sui bordi della barra di guida. Fare riferimento aEseguire un controllo della protezione anticorraccolpo e dell'attivazione del freno della catena alla pagina 180.	Pulire i componenti esterni del carburatore.
Effettuare un controllo del fermo della catena. Fare riferimento aControllo della barra guida alla pagina 189.	Pulire o sostituire la rete parascintille sulla marmitta. Fare riferimento a Controllo del fermo della catena alla pagina 181.	Effettuare un controllo del filtro del carburante e del tubo di alimentazione. Se necessario, eseguire la sostituzione.
Ruotare la barra di guida, eseguire un controllo del foro di lubrificazione e pulire la scanalatura della barra di guida. Fare riferimento aControllo della barra guida alla pagina 189.	Pulire l'area del carburatore. Effettuare	un controllo di tutti i cavi e i collegamenti.

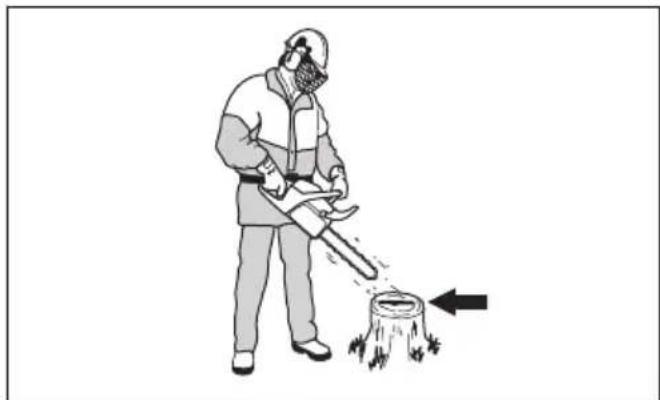

Accertarsi che la barra di guida e la catena ricevano olio a sufficienza.	Pulire o sostituire il filtro dell'aria. Fare riferimento aPulizia del filtro dell'aria. alla pagina 184.	Svuotare il serbatoio del carburante.
Eseguire il controllo della catena. Fare riferimento aPer controllare l'attrezzatura di taglio alla pagina 189.	Pulire tra le alette del cilindro. Scaricare	il serbatoio dell'olio.
Affilare la catena ed effettuare un controllo della sua tensione. Fare riferimento aPer affilare la catena alla pagina 185.
Effettuare un controllo del pignone guida della catena. Fare riferimento aControllo dell'anello pignone alla pagina 188.
Pulire la presa d'aria sul dispositivo di avviamento.
Accertarsi che le viti e i dadi siano stretti.
Manutenzione giornaliera Manutenzione	ne settimanale Manutenzione mensile
Effettuare un controllo dell'interrutto-re di arresto. Fare riferimento a Con-trollo dell'interruttore di avviamen-to/arresto alla pagina 181.
Controllare che non vi siano perdite di carburante nel motore, nel serba-toio o nei flessibili carburante.
Accertarsi che la catena non giri quando il motore è al regime minimo.
Accertarsi che non vi sia alcun danno nella protezione della mano destra.
Accertarsi che la marmitta sia col-legata correttamente, non presenti danni e che non manchino delle parti.

Controlli e manutenzione dei dispositivi di sicurezza sul prodotto

Controllo del nastro del freno

1. Pulire il freno e il tamburo della frizione eliminando segatura, resina e sporco. Lo sporco e l'usura possono ridurre il funzionamento del freno.

1. Controllare il nastro del freno. Il nastro del freno deve essere di almeno 0,6 mm di spessore nel punto di maggiore usura.

Eseguire un controllo della protezione anticontraccolpo e dell'attivazione del freno della catena

1. Controllare che la protezione anticontraccolpo sia integra e senza difetti evidenti, come incrinature.
2. Accertarsi che la protezione anticontraccolpo si muova liberamente e che sia fissata in modo sicuro al coperchio della frizione.

1. Tenere il prodotto con 2 mani su un ceppo o un'altra superficie stabile.

AVVERTENZA: Il motore deve essere spento.

1. Lasciare andare l'impugnatura anteriore e lasciare cadere la punta della lama di guida sul ceppo.

1. Assicurarsi che il freno della catena si azioni quando la punta della lama di guida colpisce il ceppo.

Controllo del freno della catena

1. Avviare il prodotto. Per le istruzioni, fare riferimento a Avviamento dell'unità alla pagina 169.

AVVERTENZA: Assicurarsi che la catena non venga a contatto con il terreno o con altri oggetti.

1. Tenere saldamente il prodotto.

2. Applicare la massima accelerazione e inclinare il polso sinistro verso la protezione anticontraccolpo per attivare il freno della catena. La catena deve arrestarsi immediatamente.

STOP

AVVERTENZA: Non lasciare l'impugnatura anteriore.

Controllo del grilletto dell'acceleratore e del blocco del grilletto dell'acceleratore

1. Controllare che grilletto dell'acceleratore e blocco del grilletto dell'acceleratore si muovano liberamente e che le molle di richiamo funzionino correttamente.

1. Abbassare il blocco del grilletto dell'acceleratore e accertarsi che ritorni nella sua posizione iniziale quando viene rilasciato.

1. Assicurarsi che il grilletto dell'acceleratore sia bloccato sul minimo quando il blocco del grilletto dell'acceleratore viene rilasciato.

1. Avviare il prodotto e accelerare al massimo.

2. Rilasciare il grilletto dell'acceleratore e accertarsi che la catena si arresti e rimanga ferma.

AVVERTENZA: Se la catena gira con il grilletto dell'acceleratore al minimo, contattare il rivenditore addetto all'assistenza.

Controllo del fermo della catena

1. Accertarsi che il fermo della catena sia integro.
2. Assicurarsi che il fermo della catena sia stabile e fissato al corpo dell'unità.

Controllo della protezione della mano destra

- Accertarsi che la protezione della mano destra sia integra e senza difetti evidenti, come incrinature.

Controllo del sistema di smorzamento delle vibrazioni

1. Accertarsi che non vi siano crepe o deformazioni sulle unità di smorzamento delle vibrazioni.
2. Controllare che le unità di smorzamento delle vibrazioni siano correttamente fissate al gruppo motore e all'impugnatura.

Per le informazioni su dove si trova il sistema di smorzamento delle vibrazioni sul prodotto, fare riferimento a Panoramica del prodotto alla pagina 158.

Controllo dell'interruttore di avviamento/arresto

1. Avviare il motore.
2. Portare l'interruttore di avviamento/arresto in posizione di ARRESTO. Il motore dove arrestarsi.

Controllo della marmitta

AVVERTENZA: Non utilizzare un prodotto con una marmitta difettosa o in cattive condizioni.

AVVERTENZA: Non utilizzare un prodotto con la retina parascintille mancante o danneggiata sulla marmitta.

1. Esaminare la marmitta per verificare l'eventuale presenza di danni o difetti.
2. Assicurarsi che la marmitta sia saldamente fissata al prodotto.

1. Se il prodotto dispone di una speciale retina parascintille, pulire la retina parascintille ogni settimana.

1. Sostituire la rete parascintille se danneggiata.

Carburatore con limitazioni della regolazione

Nota: Se non si conosce qual è il tipo di carburatore sul proprio prodotto, rivolgersi al centro di assistenza.

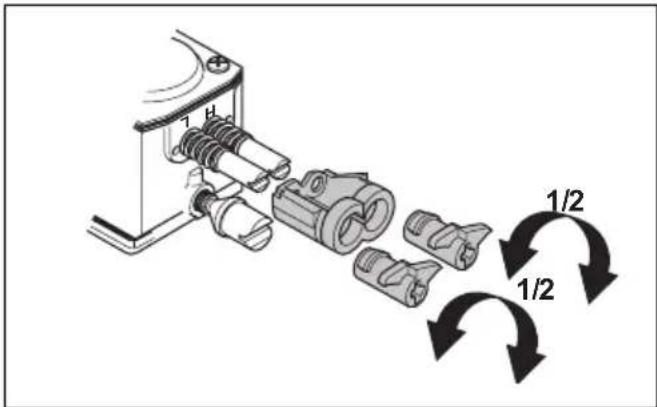

Regolazione del carburatore

A causa di leggi sulla protezione dell'ambiente e sulle emissioni, il prodotto è dotato di limitazioni sulle viti di regolazione del carburatore. In questo modo si riducono

le emissioni di scarico dannose provenienti dal prodotto. È consentito ruotare le viti di regolazione solo di mezzo giro al massimo.

T E 1/2 1/2

Regolazioni di base e rodaggio

La regolazione di base del carburatore viene eseguita in fabbrica. Per il regime del motore al minimo, fare riferimento a Dati tecnici alla pagina 192.

ATTENZIONE: Non azionare il prodotto a una velocità eccessiva durante le prime 10 ore di funzionamento.

ATTENZIONE: Se la catena gira al minimo, girare la vite del minimo in senso antiorario fino a quando la catena non si arresta.

Regolare l'ago del minimo (L)

- Ruotare l'ago del minimo in senso orario fino al suo arresto.

Nota: Se il prodotto ha una cattiva capacità di accelerazione o se il minimo non è corretto, ruotare in senso antiorario l'ago del minimo. Ruotare l'ago del minimo fino a quando la capacità di accelerazione e il regime del minimo non sono corretti.

Regolare la vite del minimo (T)

1. Avviare il prodotto.
2. Girare la vite del minimo in senso orario fino a quando la catena non comincia a girare.
3. Ruotare la vite del minimo in senso antiorario fino a quando la catena non si arresta.

Nota: Il regime del minimo è regolato correttamente quando il motore funziona regolarmente in ogni posizione. Il regime del minimo deve inoltre essere al di sotto della velocità alla quale la catena inizia a ruotare.

AVVERTENZA: Se la catena non si ferma quando si gira la vite del minimo, rivolgersi al più vicino centro assistenza. Non usare il prodotto fino a quando non è stata eseguita la corretta regolazione.

Regolare l'ago del massimo (H)

Il motore viene regolato in fabbrica per funzionare al livello del mare. A un'altitudine maggiore, in condizioni climatiche o a temperature diverse, può essere necessario regolare l'ago del massimo.

- Ruotare l'ago del massimo per effettuare le regolazioni.

ATTENZIONE: Non girare la vite dell'ago del massimo oltre il limite della regolazione. Questa operazione può provocare danni al pistone e al cilindro.

Verificare se il carburatore sia regolato correttamente

• Accertarsi che il prodotto abbia la corretta capacità di accelerazione.
• Accertarsi che il prodotto funzioni a 4 tempi per un po' a pieno regime.
• Accertarsi che la catena non giri al regime minimo.
• Se il prodotto non è facile da avviare o ha meno capacità di accelerazione, regolare il minimo e l'ago del massimo.

ATTENZIONE: Regolazioni scorrette possono causare danni al motore.

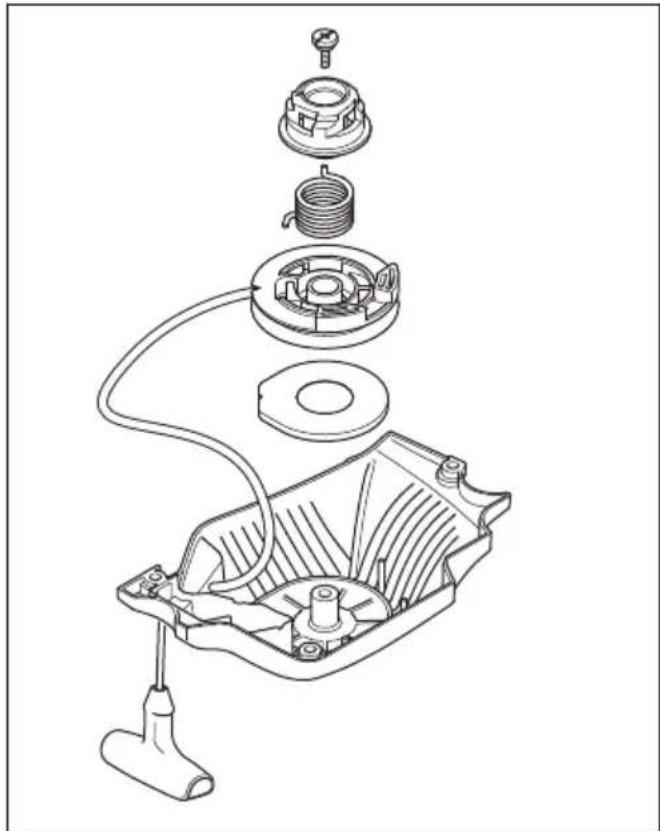

Sostituzione di una fune di avviamento spezzata o usurata

1. Allentare le viti del carter avviamento.
2. Rimuovere il carter avviamento.

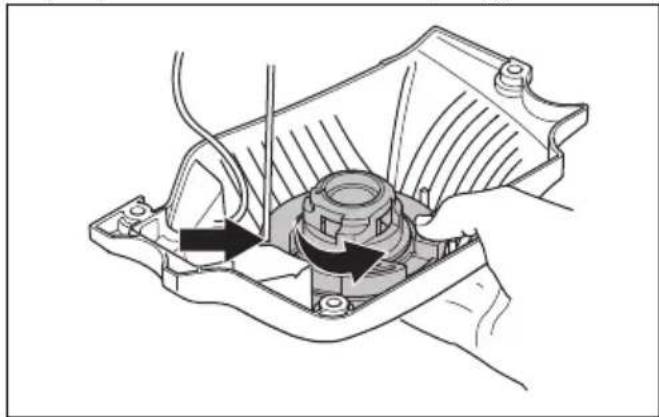

1. Estrarre la fune di avviamento per circa 30 cm (12 poll.) e inserirla nel dentello della puleggia.

1. Far ruotare lentamente all'indietro la puleggia per rilasciare la molla di ritorno.
2. Rimuovere la vite centrale e la puleggia.

AVVERTENZA: Usare la massima cautela nella sostituzione della molla di ritorno o della fune di avviamento. La molla di ritorno è in tensione quando è avvolta nel carter di avviamento. Se non si presta attenzione, viene espulsa e provocare lesioni. Utilizzare occhiali e guanti protettivi.

1. Rimuovere dall'impugnatura la fune di avviamento utilizzata e la puleggia.
2. Fissare una nuova fune di avviamento alla puleggia. Avvolgere la corda di avviamento per circa 3 giri intorno alla puleggia.
3. Passare la fune di avviamento attraverso il foro del carter avviamento e nell'impugnatura della fune di avviamento.

4. Montare la vite centrale al centro della puleggia.

5. Fare un nodo stretto all'estremità della fune di avviamento.

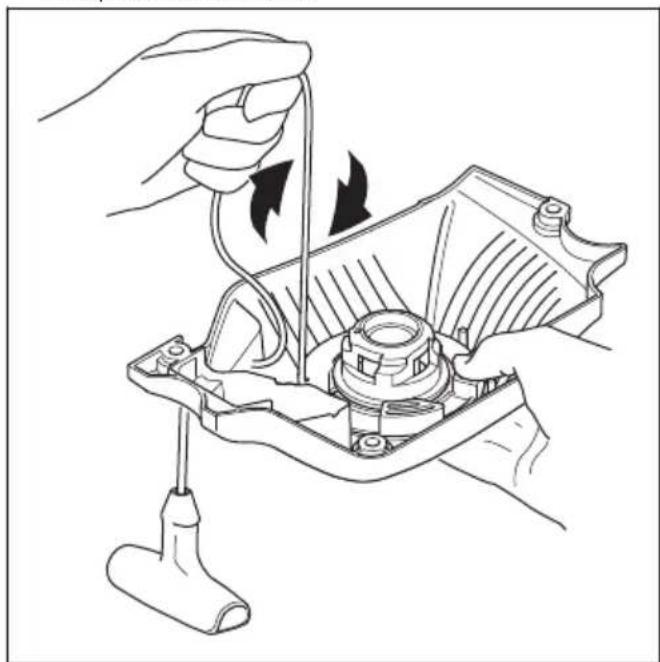

Messa in tensione della molla di ritorno

1. Inserire la fune di avviamento nel dentello sulla puleggia.
2. Far compiere alla puleggia circa 2 giri in senso orario.
3. Assicurarsi che sia possibile far ruotare la puleggia di mezzo giro dopo che la fune di avviamento è completamente estesa.

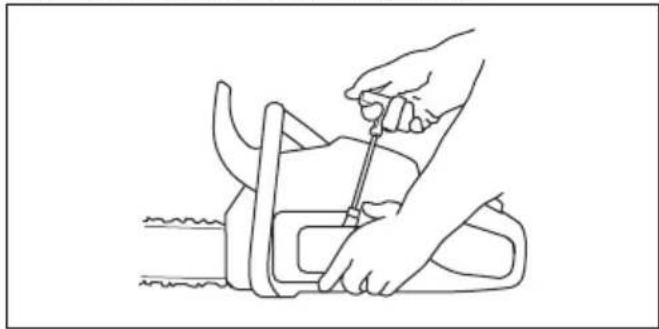

Montare il carter avviamento sul prodotto

1. Estrarre la fune di avviamento e collocare l'avviamento nella sua posizione contro il carter motore.
2. Rilasciare lentamente la fune di avviamento finché i ganci non si innestino sulla puleggia.
3. Serrare le viti che fissano il dispositivo.

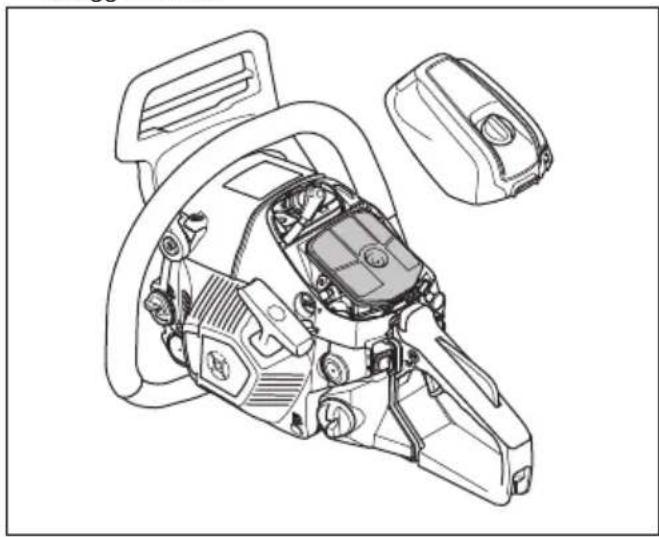

Pulizia del filtro dell'aria.

Pulire regolarmente il filtro dell'aria dallo sporco e dalla polvere. In questo modo si evitano malfunzionamenti del carburatore, problemi di avviamento, calo di potenza del motore, usura dei componenti del motore e più consumo di carburante rispetto al normale.

1. Rimuovere il coperchio del cilindro e il filtro dell'aria.
2. Pulire il filtro dell'aria spazzolandolo o scuotendolo. Usare detergenti e acqua per pulirlo completamente.

Nota: Un filtro dell'aria utilizzato per un lungo periodo non può essere pulito completamente. Sostituire regolarmente il filtro dell'aria e sostituire sempre un filtro aria difettoso.

1. Al momento del montaggio, controllare che il filtro dell'aria chiuda ermeticamente il proprio alloggiamento.

Nota: A causa delle diverse condizioni di lavoro, delle condizioni climatiche o stagionali, il prodotto può essere

utilizzato con diversi tipi di filtri dell'aria. Rivolgersi al centro di assistenza per maggiori informazioni.

Controllo della candela

ATTENZIONE: Utilizzare la candela raccomandata. Vedere Dati tecnici alla pagina 192. Una candela errata può danneggiare il prodotto.

1. Se il prodotto non è facile da avviare o da azionare o se non funziona correttamente con il motore al minimo, esaminare la candela per verificare l'eventuale presenza di materiali indesiderati. Per ridurre il rischio di materiale indesiderato sugli elettrodi della candela, osservare le seguenti istruzioni:

a) Accertarsi che il regime minimo sia regolato correttamente.
b) Accertarsi che la miscela sia corretta.
c) Accertarsi che il filtro dell'aria sia pulito.

1. Pulire la candela se sporca.
2. Assicurarsi che la distanza tra gli elettrodi sia corretta. Vedere Dati tecnici alla pagina 192.

1. Sostituire la candela almeno una volta al mese o più frequentemente, se necessario.

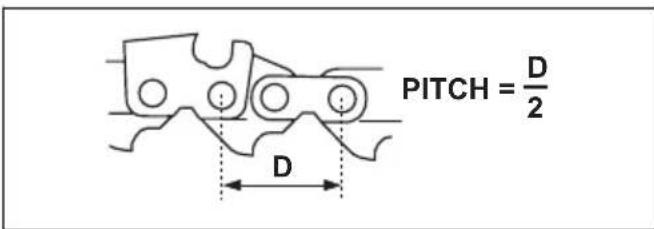

Per affilare la catena

Informazioni sulla barra di guida e la catena

AVVERTENZA: Indossare guanti protettivi quando si maneggia la catena o quando si esegue la manutenzione. Una catena che non si muove può causare anche lesioni.

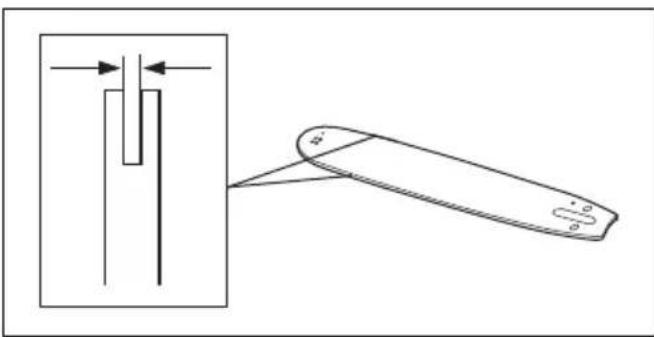

Sostituire la barra di guida se usurata o danneggiata con le combinazioni di barra di guida e catena consigliate da Husqvarna. Questa operazione è necessaria per mantenere le funzioni di sicurezza del prodotto. Per un elenco delle combinazioni di barre e catene di ricambio consigliate, fare riferimento a Accessori alla pagina 193.

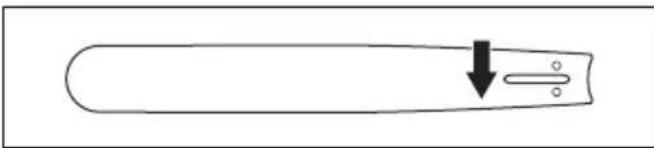

- Lunghezza barra di guida, cm. Le informazioni relative alla lunghezza della barra guida di solito si trovano sul lato posteriore della barra di guida.

- Numero di denti nel rocchetto puntale (T).

- Passo della catena. La distanza tra le maglie di trascinamento deve essere allineata con quella dei denti sul rocchetto puntale e sul pignone guida.

- Numero di maglie di trascinamento. Il numero di maglie di trascinamento viene scelto mediante il tipo di barra di guida.

Pure mechanical linkage diagram without any text, numbers, or symbols

- Larghezza scanalatura della lama, in mm. La larghezza della scanalatura nella barra di guida deve essere la stessa della larghezza delle maglie della catena di trasmissione.

- Foro di lubrificazione della catena e foro del perno tendicatena. La barra di guida deve essere allineata con il prodotto.

• Larghezza della maglia di trascinamento, mm.

Informazioni generali su come affilare le lame

Non utilizzare una catena usurata. Se la catena è usurata, è necessario applicare una maggiore pressione per spingere la barra di guida attraverso il legno. Se la catena è molto usurata, non ci sarà alcun truciolo di legno ma solo polvere di segatura.

Una catena affilata penetra nel legno e i trucioli sono lunghi e spessi.

Il dente di taglio (A) e l'aggetto di spoglia (B) insieme costituiscono la parte tagliente di una catena, il tagliente. La differenza di altezza tra i due rappresenta la profondità di taglio (aggetto di spoglia).

A B

Per l'affilatura di una lama, tenere in considerazione i seguenti elementi:

- Angolo di affilatura.

- Posizione della lima.

• Diametro della lima tonda.

È difficile affilare correttamente una catena senza gli strumenti adatti. Utilizzare la dima di affilatura Husqvarna. Aiuta a mantenere sempre le migliori prestazioni di taglio e il rischio di contraccolpo al minimo.

AVVERTENZA: La forza di contraccolpo aumenta molto se non vengono seguite le istruzioni di affilatura.

Nota: Per informazioni sull'affilatura della catena, fare riferimento a Per affilare la catena alla pagina 185.

Come affilare i taglienti

1. Utilizzare una lima tonda e una dima di affilatura per affilare i denti di taglio.

Nota: Fare riferimento a Accessori alla pagina 193 per informazioni sulla dima di affilatura che Husqvarna consiglia per la catena in uso.

1. Applicare la dima di affilatura correttamente sul tagliente. Fare riferimento alle istruzioni fornite con la dima di affilatura.

2. Spostare la lima dal lato interno dei denti di taglio ed estrarla. Allentare la pressione sulla lima durante il taglio con catena a tirare.

1. Rimuovere il materiale di lato a tutti i denti di taglio.
2. Ruotare il prodotto e rimuovere il materiale di limatura sull'altro lato.
3. Accertarsi che tutti i denti di taglio siano della stessa lunghezza.

Informazioni generali su come regolare l'aggetto di spoglia

L'aggetto di spoglia (C) diminuisce affilando il dente di taglio (A). Al fine di mantenere sempre le migliori prestazioni di taglio è necessario rimuovere il materiale di limatura dall'aggetto di spoglia (B) per ottenere la regolazione consigliata. Per istruzioni su come ottenere l'aggetto di spoglia corretto per la catena, vedere Accessori alla pagina 193.

A B C

AVVERTENZA: Un aggetto di spoglia troppo grande aumenta il rischio di contraccolpo della catena!

Regolazione dell'aggetto di spoglia

Prima di regolare l'aggetto di spoglia o affilare le lame, per le istruzioni, fare riferimento a Informazioni generali su come regolare l'aggetto di spoglia alla pagina 187.

Si raccomanda di regolare l'aggetto di taglio ogni tre affilature dei denti di taglio.

Si raccomanda l'utilizzo del nostro strumento di misurazione dell'aggetto di taglio che garantisce altezza e angolo corretti.

1. Utilizzare una lima piatta e uno strumento di misurazione dell'aggetto di spoglia per questa impostazione. Si raccomanda l'utilizzo del nostro strumento di misurazione dell'aggetto di spoglia Husqvarna per avere profondità e angolo corretti.
2. Posizionare lo strumento di misurazione dell'aggetto di spoglia sopra la catena.

Nota: Per ulteriori informazioni sull'utilizzo, vedere la confezione dello strumento di misurazione dell'aggetto di spoglia.

1. Utilizzare la lima piatta per rimuovere la parte di aggetto di spoglia che va oltre lo strumento.

Come regolare la tensione della catena

AVVERTENZA: Una catena senza la tensione corretta può allentarsi dalla barra di guida e provocare lesioni gravi o letali.

La catena si allunga durante l'utilizzo. Regolare la catena con regolarità.

1. Allentare i dadi della barra che supportano il coperchio della frizione/freno della catena. Utilizzare una chiave.

Nota: Alcuni modelli dispongono di un solo dado della barra.

1. Serrare i dadi della barra a mano il più possibile.

2. Sollevare la parte anteriore della barra di guida e girare la vite tendicatena. Utilizzare una chiave.

3. Serrare la catena fino a quando non aderisce alla barra di guida ma può ancora muoversi con facilità.

1. Serrare i dadi della barra di guida con la chiave e sollevare contemporaneamente la parte anteriore della barra di guida.
2. Accertarsi che la catena possa essere fatta girare manualmente con facilità e che non si discosti dalla barra di guida.

Nota: Per la posizione della vite tendicatena sul vostro prodotto, fare riferimento a Panoramica del prodotto alla pagina 158.

Controllo della lubrificazione della catena

1. Avviare la macchina e farla funzionare a 3/4 del regime massimo. Tenere la barra circa 20 cm sopra una superficie di colore chiaro.
2. Se la lubrificazione della catena è corretta, si vedrà una linea chiara di olio sulla superficie dopo 1 minuto.

1. Se la lubrificazione della catena non funziona correttamente, eseguire un controllo della barra di guida. Per le istruzioni, fare riferimento a Controllo della barra guida alla pagina 189. Rivolgetevi al vostro rivenditore se le operazioni di manutenzione non risolvono il problema.

Controllo dell'anello pignone

Il tamburo della frizione è dotato di un anello pignone, sostituibile.

1. Assicurarsi che l'anello pignone non sia usurato. Sostituire se necessario.
2. Sostituire l'anello pignone ogni volta che si sostituisce la catena.

Lubrificazione del cuscinetto a rullini

1. Spostare in avanti la protezione anticontraccolpo per disinserire il freno della catena.
2. Svitare i dadi della barra e rimuovere il coperchio della frizione.

Nota: Alcuni modelli hanno un solo dado della barra.

1. Posizionare il prodotto su una superficie stabile con il tamburo della frizione rivolto verso l'alto.
2. Lubrificare il cuscinetto a rullini con una pistola ingrassatrice. Usare olio motore o un grasso per cuscinetti di alta qualità.

Per controllare l'attrezzatura di taglio

1. Accertarsi che non vi siano crepe nei rivetti e collegamenti e che non vi sia alcun rivetto allentato. Sostituirli se necessario.

1. Assicurarsi che la catena sia facile da tendere. Sostituire la catena se è rigida.
2. Confrontare la catena in uso con una nuova per valutare se è presente l'usura di maglie e rivetti.
3. Sostituire la catena quando la parte più lunga del dente di taglio è inferiore a 4 mm. Sostituirla anche se ci sono delle spaccature sulle lame.

Controllo della barra guida

1. Assicurarsi che il condotto dell'olio non sia ostruito. Pulire se necessario.

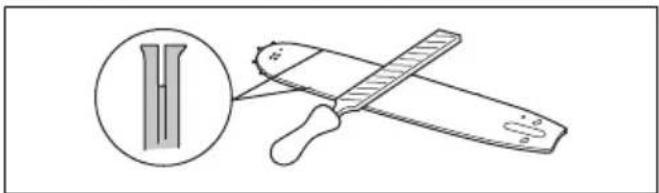

1. Verificare l'eventuale presenza di irregolarità sui bordi della barra di guida. Eliminare le eventuali sbavature utilizzando una lima.

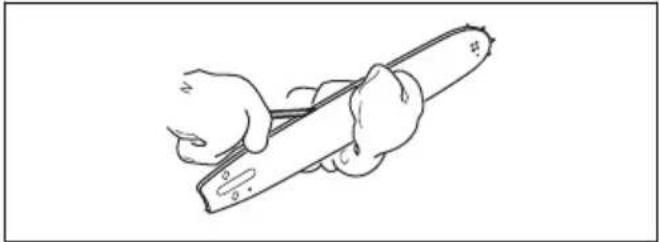

1. Pulire la scanalatura della barra di guida.

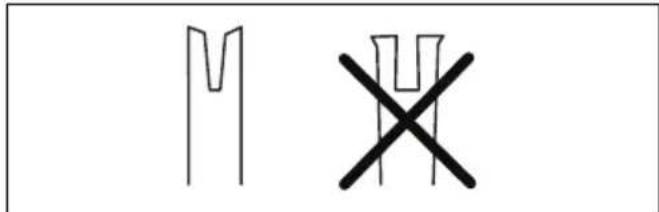

1. Verificare se la scanalatura della barra di guida presenta segni di usura. Sostituire la barra di guida se necessario.

M×

1. Verificare se la punta della barra di guida è irregolare o molto usurata.

1. Controllare che il rocchetto puntale ruoti liberamente e che il relativo foro di lubrificazione non sia ostruito. Pulire e lubrificare se necessario.

1. Ruotare la barra di guida quotidianamente per prolungarne la durata.

Per gli interventi sul serbatoio del carburante e il serbatoio dell'olio della catena

• Svuotare e pulire regolarmente il serbatoio del carburante e il serbatoio dell'olio catena.
• Sostituire il filtro del carburante ogni anno o più frequentemente, se necessario.

ATTENZIONE: La presenza di impurità nel serbatoio può causare problemi di funzionamento.

Regolazione del flusso dell'olio della catena

AVVERTENZA: Arrestare il motore prima di effettuare le regolazioni alla pompa dell'olio.

- Ruotare la vite di regolazione della pompa dell'olio. Utilizzare un cacciavite o una chiave universale.

a) Girare la vite di regolazione in senso orario per diminuire il flusso dell'olio della catena.

b) Girare la vite di regolazione in senso antiorario per aumentare il flusso dell'olio della catena.

Impostazioni consigliate per la pompa dell'olio

• Lunghezza della barra di guida 33-38 cm/13-15 poll.: Flusso minimo
• Lunghezza della barra di guida 38-41 cm/15-16 poll.: flusso medio
• Lunghezza della barra di guida -46 cm/-18 poll.: flusso massimo

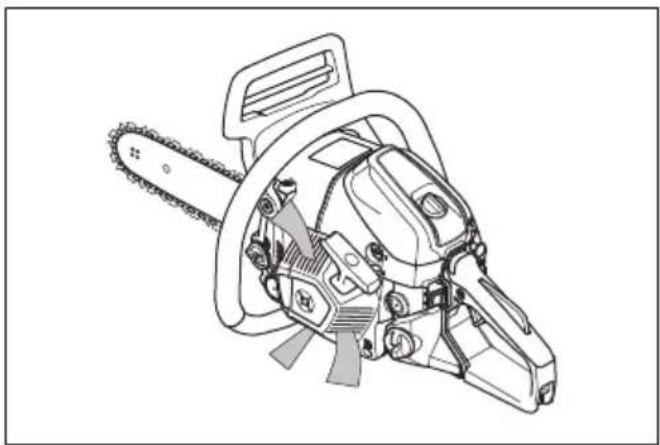

Sistema di pulizia dell'aria

AirInjection™ è un sistema di depurazione centrifuga dell'aria che rimuove la polvere e lo sporco prima che le particelle vengano trattenute dal filtro dell'aria. AirInjection™ prolunga la durata del filtro dell'aria e del motore.

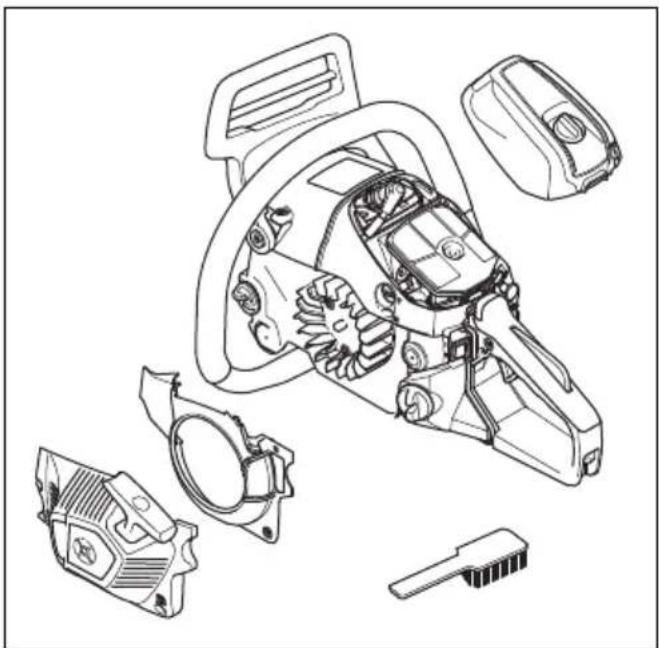

Per pulire il sistema di raffreddamento

Il sistema di raffreddamento mantiene bassa la temperatura del motore. Il sistema di raffreddamento comprende la presa d'aria sull'avviamento e il collettore dell'aria, i ganci sul volano, le alette di raffreddamento sul cilindro, il canale di raffreddamento e il coperchio del cilindro.

1. Pulire il sistema di raffreddamento con una spazzola settimanalmente o più spesso se le condizioni lo richiedono.
2. Accertarsi che il sistema di raffreddamento non sia sporco o ostruito.

ATTENZIONE: Se il sistema di raffreddamento è sporco o ostruito, provoca il surriscaldamento del prodotto, con conseguenti danni.

Ricerca guasti

Il motore non si avvia

Parte del prodotto da esaminare Possibile causa Intervento
Ganci di avviamento I ganci di avviamento sono bloccati. Regolare o sostituire i ganci di avvia-mento.
Serbatoio del carburante Tipo di carburante non adatto. Svuotare il serbatoio del carburante e sostituire con carburante corretto.
Accensione, nessuna scintilla La candela è sporca o umida. Accertarsi che la candela sia asciutta e pulita.
Candela e cilindro La candela è allentata. Serrare la candela.
		Il motore è ingolfato a causa dei ripe-tuti avviamenti con l'aria tirata dopo l'accensione.

Il motore si avvia ma si arresta nuovamente

Parte del prodotto da esaminare	Possibile causa Intervento
Serbatoio del carburante Tipo di carburante non adatto. Svuotare il serbatoio del carburante e sostituire con carburante corretto.
Carburatore Il regime del minimo non è corretto. Contattare il centro di assistenza.
Filtro dell'aria Filtro dell'aria intasato. Pulire o sostituire il filtro dell'aria.
Parte del prodotto da esaminare Possibile causa Intervento
Filtro del carburante Filtro del carburante intasato. Sostituire il filtro del carburante.

Trasporto e rimessaggio

Trasporto e rimessaggio

• Per trasportare e conservare il prodotto e il carburante, accertarsi che non vi siano perdite o fumi. Scintille o fiamme aperte, provocate ad esempio da dispositivi elettrici o caldaie, possono innescare un incendio.
• Utilizzare sempre contenitori approvati per la conservazione e il trasporto del carburante.
• Svuotare i serbatoi del carburante e dell'olio della catena prima del trasporto o prima di lunghi periodi di rimessaggio. Smaltire il carburante e l'olio per catena presso un apposito centro di smaltimento.
• Utilizzare la protezione di trasporto sul prodotto per evitare che si danneggi. Una catena che non si muove può causare inoltre lesioni gravi.
• Rimuovere dalla candela il suo cappuccio e inserire il freno della catena.
• Bloccare il prodotto in modo sicuro durante il trasporto.

Preparazione del prodotto per l'immagazzinamento a lungo termine

1. Arrestare il motore e attendere che si raffreddi prima di smontarlo.
2. Smontare e pulire la catena e la scanalatura della barra di guida.

ATTENZIONE: Se la catena e la barra di guida non vengono pulite, possono irrigirsi o bloccarsi.

1. Fissare la protezione per il trasporto.
2. Pulire il prodotto. Per le istruzioni, fare riferimento a Manutenzione alla pagina 178.
3. Eseguire una manutenzione completa del prodotto.

Dati tecnici

Dati tecnici

	Husqvarna 543 XP Husqvarna 543 XPG
Motore
Cilindrata, cm ^3	43,1 43,1
Regime minimo, giri/min 2500-2700 2500-2700
Potenza max. motore a norma ISO 8893, kW/hp @ giri/min.	2,2/2,9 a 9600 2,2/2,9 a 9600
Impianto di accensione ^13
Candela NGK CMR7H NGK CMR7H
Distanza tra gli elettrodi, mm 0,65 0,65
Carburante e sistema di lubrificazione
Capacità del serbatoio del carburante, litri/cm ^3	0,42/420 0,42/420
Capacità del serbatoio dell'olio, litri/cm ^3	0,27/270 0,27/270

	Husqvarna 543 XP Husqvarna 543 XPG
Tipo di pompa dell'olio Regolabile Regolabile
Peso
Peso, kg 4,5 4,7
Emissioni di rumore
Livello potenza acustica, misurato dB(A)	112 112
Livello di potenza acustica, garantito LWA dB(A)	113 113
Livelli di rumorosità 14
Livello di pressione acustica equivalente all'orecchio dell'operatore, dB(A)	101 101
Livelli di vibrazioni equivalenti, ahveq 15
Impugnatura anteriore, m/s2	4,5 4,5
Impugnatura posteriore, m/s2	4,2 4,2
Catena/barra di guida
Tipo di pignone guida/numero di den-ti	Rim/7 Rim/7
Velocità della catena al 133% del re-gime motore massimo, m/s	24,6 24,6

Accessori

Attrezzatura di taglio consigliata

La sicurezza dei modelli di motosega Husqvarna 543 XP, 543 XPG è stata testata in conformità alla norma EN ISO 11681-1:2011 (Macchine per la silvicoltura - Test e requisiti di sicurezza per le motoseghe portatili) e soddisfa i requisiti di sicurezza se equipaggiata con le combinazioni barra di guida e catena elencate sotto.

Catena a contraccolpo ridotto

Una catena progettata per ridurre il contraccolpo che soddisfa i requisiti relativi al contraccolpo specificati nella norma ANSI B175.1-2012.

Contraccolpo e raggio della punta della barra laminata

Per le barre con puntale a pignone, il raggio della punta è specificato dal numero di denti, ad es. 10T. Per le barre di guida con puntale fisso il raggio della punta è specificato dalle dimensioni del raggio. Per determinate lunghezze della barra di guida, si può utilizzare una barra di guida con un raggio più piccolo rispetto a quelli elencati.

Barra guida Catena
Lunghezza,poll./cm.	Passo, poll. Mis	suratore,poll./mm.	Raggio max.puntale	Tipo Lunghezza	maglie di trascinamento(num.)	Contraccolpo basso
13/33 0,325 0,0	50/1,3 10T Huso	varna H30 56 Si
15/38 64
16/41 66
18/46 72
13/33 0,325 0,0	50/1,3 10T Huso	varna		SP33G	56
15/38 64
16/41 66
18/46 72
13/33 0,325 0,0	58/1,5 10T Huso	varna H25 56 Si
15/38 64
16/41 66
18/46 72
13/33 0,325 0,0	58/1,5 11T Huso	varna		S35G	56 Si
15/38 64
16/41 12T 66
18/46 R33 72

La lunghezza di taglio effettiva è solitamente 1 poll. in meno rispetto alla lunghezza nominale della barra di guida.

Pixel

Il nome Pixel indica una combinazione barra/catena dal peso ridotto e concepita per una maggiore efficienza in termini energetici nei tagli stretti. Sia la barra laminata che la catena devono essere Pixel per ottenere questi vantaggi. L'attrezzatura di taglio Pixel è contrassegnata con questo simbolo.

Attrezzature di affilatura e angoli di affilatura

Utilizzare una dima di affilatura Husqvarna per affilare la catena. Una dima di affilatura Husqvarna garantisce gli angoli di affilatura corretti. I numeri di codice sono indicati nella tabella riportata di seguito.

Se non si è sicuri di come identificare il tipo di catena in uso sul prodotto, fare riferimento a www.husqvarna.com per ulteriori informazioni.

	[4X47]
SP33G	3 / 16 poll. / 4,8 mm	586 93 84-01	0,025 poll. / 0,65 mm	30^ 80^
H30	3 / 16 poll. / 4,8 mm	505 69 81-08	0,025 poll. / 0,65 mm	30^ 85^
H25	3 / 16 poll. / 4,8 mm	505 69 81-09	0,025 poll. / 0,65 mm	30^ 85^
S35G	3 / 16 poll. / 4,8 mm	587 80 91-01	0,025 poll. / 0,65 mm	30^ 60^

Dichiarazione di conformità

Dichiarazione di conformità UE

Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel: [phone], dichiara sotto la propria esclusiva responsabilità che il prodotto indicato:

Descrizione Motoseghe per silvicoltura
Marchio Husqvarna
Tipo / Modello 543 XP	543 XPG
Identificazione Numeri	di serie a partire da 2022 e successivi

È pienamente conforme alle seguenti norme e direttive UE:

Regolamento Descrizione
2006/42/CE "sulle macchine"
2014/30/UE "sulla compatibilità elettromagnetica"
2000/14/CE "sull'emissione di rumore nell'ambiente"
2011/65/UE "sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche"

e che sono applicati gli standard e/o le specifiche tecniche seguenti: EN ISO 12100:2021, ISO 14982:2009, EN ISO 11681-1:2011, EN IEC 63000:2018.

Numero del certificato: 0404/12/2360

Organo competente: 0404, RISE SMP Svensk Maskinprovning AB Box 7035, SE-750 07 Uppsala, Sweden ha eseguito il controllo di omologazione CE in base alla Direttiva Macchine (2006/42/CE) articolo 12, clausola 3b, allegato IX per conto di Husqvarna AB.

0404, RISE SMP Svensk Maskinprovning AB ha certificato la conformità alla Direttiva del Consiglio 2000/14/CE, procedura di valutazione della conformità: Allegato V.

Per informazioni sulle emissioni acustiche, fare riferimento a Dati tecnici alla pagina 192.

Huskvarna, 2022-05-09

Stefan Holmberg, Responsabile R&S, Technology Management, Husqvarna AB

Responsabile della documentazione tecnica

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

Inhoud

Inleiding.... 197

Veiligheid.... 199

Montage....204

Werking....205

Onderhoud....217

Probleemoplossing.... 229

Transport en opslag....230
