MANUALE UTENTE K305 AFC AKG

La denominazione "K 305 AFC / K 405 AFC" nel manuale si riferisce al modelli K 305 AFC / K 405 AFC e K 305 APC II e K 405 APC III.

La denominacion K 305 AFC / K 405 AFC en el manual se refiere a los imidios K 305 AFC / K 405 AFC y K 305 AFC II y K 405 AFC III.

A denominacion K 305 AFC / X 405 APC" neste manuai lncl u models K 305 AFC / K 405 AFC a K 305 AFC II a K 405 AFC II.

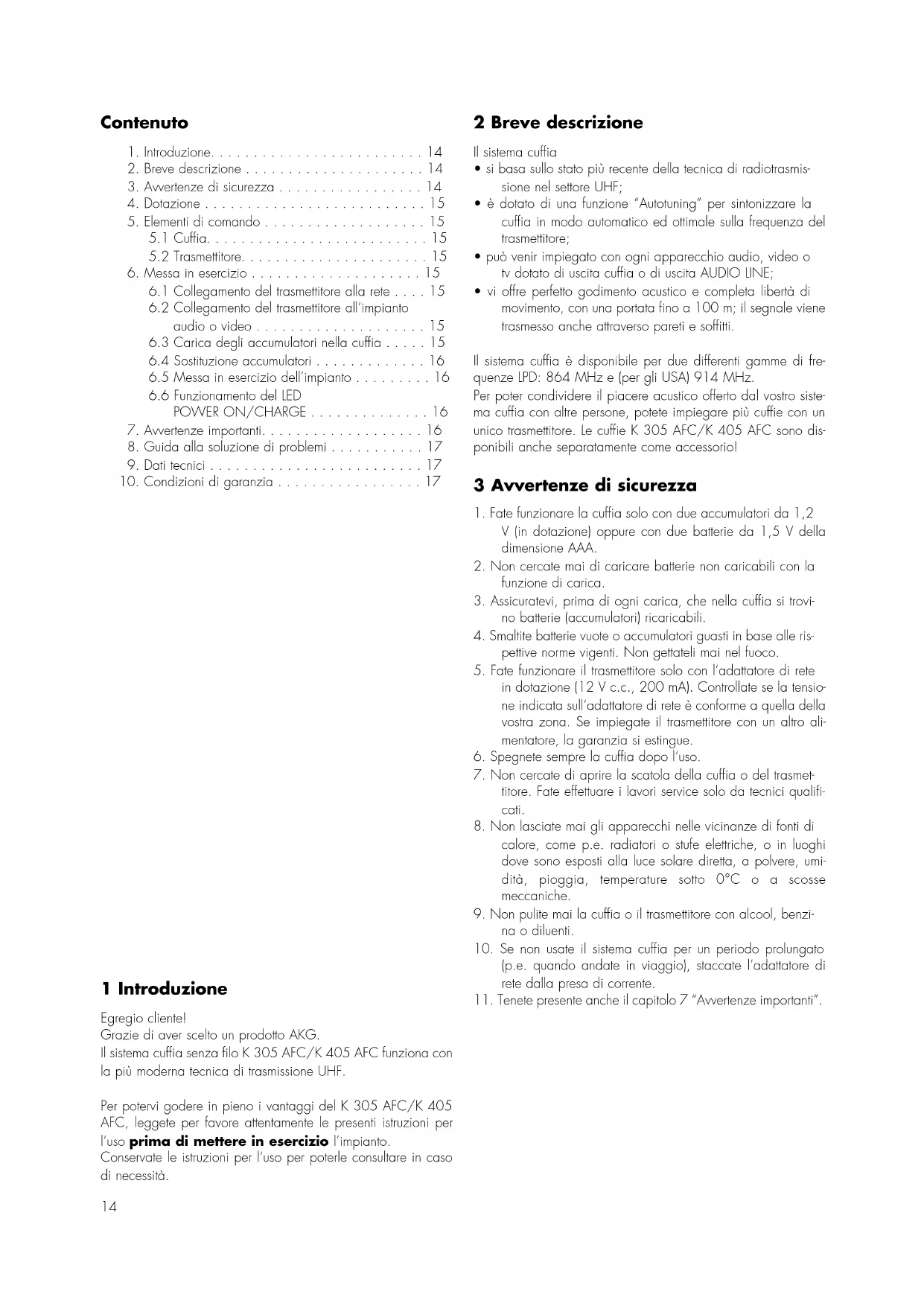

Inhalt

1. Introduzione. 14
   2.Breve descrizione 14
2. Awertenze di sicurezza 14
   4.Dotazione 15
3. Elementi di lavoro 15

5.1 Cuffia. 15
5.2 Trasmettitore. 15

1. Messa in esercizio 15

6.1 Collegamento del trasmetitore alla rete . . . 15
6.2 Collegamento del trasmettitore all'impianto audio o video 15
6.3 Carica degli accumulatori nella cuffia 15
6.4 Sostituzione accumulatori 16
6.5 Messa in esercizio dell'impianto 16
6.6 Funzionamento del LED POWER ON/CHARGE 16

1. Awertenze importanti. 16
2. Guida alla soluzione di problemi 17
3. Dati tecnici 17
4. Condizioni di garanzia 17

1 Introduzione

Egregio cliente!

Grazie di aver scelto un prodotto AKG.

Ilsystemacuffia sensafiloK305AFC/K405AFCfunziona con la più moderna tecnica di trasmissione UHF.

Per potervi godere in piano i vantagei del K 305 AFC/K 405 AFC, leggele per favore attendamente le presenti istruzioni per l'uso prima di mettere in esercizio l'impianto.

Conservate le istruzioni per l'uso per poterle consultare in caso di necessità.

2 Breve descrizione

II.istema cufia

• si basa sullo stato più recente della tecnia di radiotrasmissione nel settore UHF;
• è dotato di una funzione "Autotuning" per sintonizzare la cuffia in modo automatico ed ottimale sulla frequenza del trasmettitore;
• vuo venir impiegato con ogni apparecchio audio, video o tv dotato di uscita cuffia o di uscita AUDIO LINE;
• vi offre perfetto godimento acustico e completinga libertà di movimento, con una portata fine a 100 m; il segnale viene trasmessoancheattraverso pareti e soffitti.

Ilsystema cuffia è disponibile per due differenti gamme di fre-quenze LPD:864 MHz e (per gli USA) 914 MHz.

Per poter condidere il piacere acustico offerto dal vosto sistema cuffia con alte persone, potete impiegare più cuffie con un unico trasmettilore. Le cuffie K 305 AFC/K 405 AFC sono disponibilianche separatamente come accessorio!

3 Avverenze di sicurezza

1. Fate funzionare la cuffia solo con due accumulatori da 1,2 V (in dotazione) oppure con due batterie da 1,5 V della dimensione AAA.
2. Non cercate mai di caricare batterie non caricabili con la funzione di carica.
3. Assicuratevi, prima di agli carica, che nella cuffia si trovino Batterie (accumulatori) ricaricabili.
4. Smalite batterie voote o accumulatori guasti in base alle rispettive norme vigenti. Non gettateli mai nel fuoco.
5. Fate funzionare il trasmettitore solo con l'adattatore di rete in dotazione (12 V c.c., 200 mA). Controllate se la tensione indica sull'adattatore di rete è conforme a quella della vostra zona. Se impiegate il trasmettitore con un'alimentatore, la garanzia si estingue.
6. Spegnete sempre la cuffia dopo l'uso.
7. Non cercate di aprire la scatola della cuffia o del trasmettatore. Fate effettuare i lavori service solo da tecnici qualiati.
8. Non lasciate mai gli apparecchi nelle vicinanze di fonti di calore, come p.e. radiatori o stufe elettriche, o in luoghi dove sono esposti alla luce solare diretta, a polvere, umidità, pioggia, temperature sotto 0^ o a scosse meccaniche.
9. Non pulite mai la cuffia o il trasmettitore con alcohol, benzi- na o diluenti.
10. Se non usate ilsystema cuffia per un periodo prolongato (p.e. quando andate in viaggio), staccate l'adattatore di rete alla presa di corrente.
11. Tenete presente ancile capitolo 7 "Awertenze importanti".

4 Dotazione

Il vostoistema cuffia consiste dei seguenti componenti:

Cuffia K 305 AFC o K 405 AFC

Trasmettore T 305 AFC o T 405 AFC

Cavo di collegamento dalla spina jack stereo 3,5 mm a 2 x cinch, per collegare il trasmettitore al vostro impianto audio, video o tv.

Connettoeadattatore 3,5 / 6,3mm

Adattatore di rete per l'alimentazione del trasmettitore

2 accumulatori NiCd da 1,2 V, dimensione AAA, per l'alimentazione della cuffia (inseriti nella cuffia)

Se manca un elemento in dotazione, rivolgetevi subito al vostro rivenditore AKG.

5 Elementi di lavoro

5.1 Cuffia (fig. 1)

1. POWER: interruptore on/off
2. LED di controlo on (verde)
3. Contatti di carica
4. Comparto batterie (sotto il cuscinnetto sfilabile)
5. Tasto AUTOTUNING: attiva la funzione automatica di sintonizzazione
6. VOLUME: regolatore volume

5.2 Trasmettitore (fig. 2)

1. AUDIO IN, OO: ingressi audio
2. DC 12 V: presa di collegamento per l'adattatore di rete

3. FREQ ADJUST: rotella di regolazione frequenze

4. Perni di carica

5. POWER ON/CHARGE: LED di controlledo a tre colori (per controllare lo stato di carica e di esercizio).

6 Messa in esercizio

6.1 Collegamento del trasmettitore alla rete

1. Collegate il cavo dell'adattatore di rete in dotazione alla presa DC 12 V (8) disposa sul retro del trasmettitore (vedi fig. 3).

2. Controllate se la tensione indicata sull'adattatore di rete è conforme a quella della vostra zona. Se questo è il caso, collegate l'adattatore a una presa di corrente (vedi fig. 4). Il trasmettitore è automaticamente pronto all'esercizio.

Tenete presente che il trasmettitore si accende solo quando è applicato un segnole audio alle prese AUDIO IN oppure alla presa OQ.

6.2 Collegamento del trasmettitore all'impianto audio o video

Potete collegare il trasmettitore T 305 AFC o all'uscita cuffia (presa jack da 3,5 mm o da 6,3 mm) o all'uscita LINE OUT rispeittivamente REC OUT.

6.2.1 Collegamento all'uscita cuffia

1. Prima di collegare il trasmettitore al vostro impianto, spegnete l'impianto.
2. Collegate il connettore cinch rosso (canale destro) del cavo di collegamento in dotazione alla presa rossa AUDIO IN R [7] e il connettore cinch bianco (canale sinistro) alla presa bianca AUDIO IN L [7]; le due prese sono disposte sul retro del trasmettitore (vedi fig. 5).
3. Inserite il connettore stereo jack del cavo di collegamento (vedi fig. 6) nell'uscita cuffia del vostro impianto.
4. Se l'uscita cuffia del vosto appearecchio è una presa jack da 6,3 mm, inserte il connettore adattatore in dotazione nel cavo di collegamento. Collegate poi il connettore adattatore all'uscita cuffia.

6.2.2 Collegamento all'uscita LINE OUT/REC OUT

1. Prima di collegare il trasmettitore al vostro impianto, spegne I'impianto.
2. Collegate il connettore cinch rosso (canale destro) del cavo di collegamento in dotazione alla presa rossa LINE OUT R rispettivamente REC OUT R, e il connettore cinch bianco (canale sinistro) alla presa bianca LINE OUT L rispettiva-mente REC OUT L del vosto impianto (vedi fig. 7).
3. Inserite il connettore stereo jack del cavo di collegamento nella presa O [7] disposa sul retro del trasmettitore (vedi fig. 8).

6.3 Carica degli accumulatori nella cuffia

Per non pregiudicare la durata degli accumulatorati, essi vengono forniti scarichi. Caricate dunque gli accumulatori prima di mettere in esercizio per la prima volta il sistema.

Gli accumulatori sono gli inserti nella cuffia.

ATTENZIONE: Se impiegate la vostra cuffia con batterie non ricaricabili (vedi capitolo 6.4), non cercate mai di ricaricarele con la funzione di carica perché ciò comporterebbe danni gravi al vostro sistema cuffia. Smaltite le batterie vuote secondo le rispettive norme vigenti in materia.

1. Spegnete la cuffia servendovi dell'interruttore POWER (1). Il LED di controlo (2) non si accende.
2. Posizione la cuffia sul trasmettitore in modo che i perri di carica (10) del trasmettitore scattino nei contatti di carica

(3) disposti sul lato inferiore del systema d'ascolto sinistro (vedi fig. 11).

Il LED POWER ON/CHARGE (11) sul trasmettitore si accende di rossoindicando cosi che gli accumulatori nella cuffia vengono caricati. Se all'ingresso del trasmettitore è applicato un segnale, il LED POWER ON/CHARGE (11) si accende di arancione.

Dopo circa 7 ore, gli accumulatori sono caricati (il LED POWER ON/CHARGE [11] continua ad accendersi di rosso). Potete lasciare la cuffia permanentemente sul trasmettitatore perché gli accumulatori si sovraccarichino.

Importante: Permantere la capacità degli accumulatori il più a lungo possibile, scaricatei completeness una volta al mese.

A tale scopo, togliete la cuffia dal trasmettitore e lasciatela accesa fin quando il LED POWER (2) si spegne. Appena spento il LED, premete una volta il tasto POWER (1) per disinserire la cuffia.

Ricaricate gli accumulatori.

6.4 Sostituzione accumulatori

Col passare del tempo, la capacité di ogni accumulatorati diminuisce. Se la durata d'esercizio della cuffia con gli accumulator in dotazione non corrisponde più alle restre esigenze, potete sostituire gli accumulatorati con nuovi accumulatorati da 1,2 V oppure con normali batterie da 1,5 V Alkali, dimensione AAA.

1. Togliete il cuscinetto auricolare del systema d'ascolto sinistro (vedi fig. 9).
2. Togliete gli accumulator o le batterie consumate.
3. Inserite gli accumulator o le batterie nuove nel comparto batterie (4) come indicate nella fig. 10. Fate attenzione alla giusta polarità!
4. Rimettete il cuscinetto auricolare sulsystema d'ascolto. A tale scopo, inserite i quattro perni disposti sul cuscinetto auricolare nelle corrispondenti aperture disposte nella piastra base del systema d'ascolto.

6.5 Messa in esercizio dell'implanto

1. Togliete la cuffia dal trasmettitore.
2. Accendete l'impiano audio, video o iv al quale è collegato il trasmettitore. Se è applicato un segnale audio all'ingresso del trasmettitore, il LED POWER ON/CHARGE (11) sul trasmettitore si accende di verde.

Note: Se per 3 minuti circa non arrivava un segnale all'ingresso del trasmettitore, quello si spegne automaticamente e il LED POWER ON/CHARGE (11) si spegne.
3. Portate il regolatore FREQ ADJUST (9) disposto sul trasmettatore in posizione di mezzo.
4. Accendete la cuffia con l'interrutatore POWER (1). Il LED POWER verte (2) si accende. Premete il tasto AUTO-TUNING (5) sulla cuffia.

La funzione di Autotuning sintonizza la frequenza di ricerca in modo automatico sulla frequenza portante regolata sul trasmettitore. Dopo breve tempo sentite il segnale limpido e essere disturbi nella cuffia.

Se questo non è il caso, scegliete un'altra frequenza portante, con l'aiuto del regolatore FREQ ADJUST (9) disporto sul trasmettitore e premete di nuovo tasto AUTOTUNING (5). Non girate il regolatore FREQ ADJUST (9) fino all'arresto sini

stro o destro perché ai margini della gamma delle frequenze non è sempre garantita la riscizione ottimale.

1. Scegliete il volume desiderato servendovi del regolatore VOLUME (6) dispono sulla cuffia.

Nota: In caso di disturbi della ricezione dovuti p.e. a riflessioni o理会 del segnale di trasmissione, la cuffia si porta automaticamente in mute. Tale funzione evita disturbi fastidiosi nella cuffia.

6.6 Funzionamento del LED POWER ON/CHARGE II LED ... Il trasmettitore...

...si accende di verde: ...è collegato alla rete e all'impi- anto audio e riceve un segnale. La cuffia non si trova sul trasmettitore, la funzione di carica è spenta.

...si accende di arancione: ...è collegato alla rete e all'impi- anto audio e riceve un segnale. La cuffia si trova sul trasmettitore, la funzione di carica è accesa.

...si accende di rozzo: ...non riceve un segnale da alcuni minuti, la cuffia si trova sul trasmettitore, la funzione di carica è accesa.

...non si accende: ...non riceve un segnale da alcuni minuti, la cuffia non si trova sul trasmettitore, la funzione di carica è spenta; o ...non è collegato alla rete.

7 Avvertenze importanti

1. Quando regolate il vostro impianto hi fi o quando collega te il trasmettilore all'impiano, si possono verificare dei colpi acustici che, a volume alto, possono danneggiare l'udito.
   Portate quindi il regolatore VOLUME sempre al minimo prima di scegliere le diverse fonti audio (radio, giradischi, letlore cd ecc.) o prima di collegare il trasmettitore.
2. L'ascollo con cuffia a volume estremamente alto, soprattutto per periodi prolongati, cui provocare danni all'udito.
3. Il vosto K 305 AFC/K 405 AFC è un appearecchio alla tecnica a frequenze alte che soddisfa le severe norme europee e della FCC. Per ragioni fisiche che non hanno niente a che fare con la qualità del prodotto, la ricezione può essere pregiudicata da appearecchi che emanano una forte radiazione perturbatrice. Per un godimento acustico alla disturbo non fate funzionare il vosto K 305 AFC/K 405 AFC nelle immeditate vicinanze di appearecchi radio, cellulari o direttamente al di sopra di schermi teilevisi o monitor di computer. Il cavo di collegamento in dotazione è abbastanza lungo per poter mantenere una distanza sufficiente.

Disturbi nell'impiogo del K 305 AFC/K 405 AFC causati da altri utenti della gamma 864/914 MHz LPD esulano alla sfera d'influsso della AKG.

8 Guida alla soluzione di problemi

Problema	Possibili cause	Rimedio
Non c'é segnale	1. L'adattatore di rete non è collegato al trasmettitore o alla presa di corrente.2. Il trasmettitore non è collegato all'apparecchio audio/video o tv.3. L'apparecchio audio/video o tv collegato non funziona.4. Il regolatore volume dell'apparecchio audio/video o tv è in posizione zero.5. Gli accumulatorati sono scarichi.6. La cuffia è spenta.7. Il regolatore volume disposto sulla cuffia è in posizione zero.	1. Collegare l'adattatore di rete al trasmettitore oppure alla presa di corrente.2. Collegare il trasmettitore all'apparecchio audio/video o tv.3. Accendere l'apparecchio o l'impianto per far arrivare al trasmettitore un segnale audio.4. Regolare il volume sul livello richiesto.5. Caricare gli accumulatorati.6. Accendere la cuffia.7. Regolare il volume sul livello desiderato.
Il led di controllo per la funzione di carica non si accende	1. Il trasmettitore non è collegato alla rete.2. Gli accumulatorati non sono inserti correttamente nella cuffia.3. La cuffia non è posizionata correttamente sul trasmettitore.	1. Collegare il trasmettitore alla rete.2. Controllare la posizione degli accumulatorati nel comparto batterie.3. Posizionare la cuffia in modo corretto sul trasmettitore.
Riproduzione in mono	1. L'apparecchio audio/video o tv collegato è in posizione mono.2. Il trasmettitore non è collegato correttamente all'-apparecchio audio/video o tv.	1. Portare l'apparecchio in posizione stereo.2. Controllare il collegamento a cavo fra trasmettitore e apparecchio.
Fruscio	1. Frequenza di trasmissione e di ricezione non coincidono.2. Il livello d'ingresso audio sul trasmettitore è troppo basso.3. Il segnale d'ingresso è disturbato da fruscio.4. Gli accumulatorati sono scarichi.	1. Premere il tasto AUTOTUNING sulla cuffia oambiare il canale con il regolatore FREQ ADJUST disconto sul trasmettitore e premere il tasto AUTOTUNING sulla cuffia.2. Portare a volume più alto il regolatore del volume sull'apparecchio collegato.3. Controllare l'apparecchio collegato.4. Caricare gli accumulatorati.
Suono distorto	1. Il livello audio d'ingresso del trasmettitore è trop- po alto.2. Trasmettitore e cuffia non sono sintonizzati perfettamente tra di loro.3. Gli accumulatorati sono scarichi.	1. Portare a volume più basso il regolatore di volu- me dell'apparecchio collegato.2. Cambiare canale con l'auto del regolatore FREQ ADJUST disconto sul trasmettitore e preme- re il tasto AUTOTUNING sulla cuffia.3. Caricare gli accumulatorati.

9 Dati tecnici

Dati del problema

Tipodi modulazione: FM

Gamma delle frequence 864 o 914 MHz (gamma LPD) portani:

Trasmettitore T 305 AFC/T 405 AFC

Alimentazione: 12V c.c., 200 mA

Raggio di radiazione: 360^ circa

Peso: 260 g circa

Portata massima: 100 m circa

Cuffia K 305 AFC

Alimentazione: 3 V c.c. [2 accumulatori NiCd da 1,2 V, tipo AAA, in c

Durata d'esercizio: 10 ore circa (accumulatori NiCd)

Risposta in frequenza: 20 Hz-22.000 Hz

Cuffia K 405 AFC

Alimentazione: 3 V c.c. [2 accumulatori NiMh da 1,2 V, tipo AAA, in d

Durata d'esercizio: 20 ore circa (accumulatori NiMh)

Risposta in frequenza: 20 Hz-24.000 Hz

Cuffia K 305 AFC/K 405 AFC

Livello massimo di pressione acustica: >110 dB SPL

Peso: 230 g circa

Distorsione armonica: <1%

Tipco: cuffia dinamica semiaperta

10 Condizioni di garanzia

La AKG rilascia una garanzia di 1 anno, a partire nella data di vendita, per difetti di materiale e di fabbricazioni dimostrabili. Il diritto alla garanzia si estingue in caso di manipolazione non corretta, di danneggiamenti elettrici o meccanici causati da impiego improprio, e di riparazioni effettuate non a regola d'arte da officine non autorizzate. Presupposto per la prestazione della garanzia è la presentazione della fattura d'acquisto. Le spese di trasporto e le spese postali dell'invio di un appearecchio per la riparazione in garanzia non possono venir assunte nella AKG; il rischio dell'invio è a carico del cliente. La garanzia viene prestata esclusivamente per l'acquirente originario. Le batterie e gli accumulatori sono escludi nella garanzia.

Contenido

Peso: circa de 260 g

Peso: circa de 230 g

Coeficiente de distoao nao-linear: < 1%

Con la presente AKG Acoustics GmbH dichiarare che il prodotto K 305 AFC + T 305 AFC, K 305 AFC II + T 305 AFC II, K 405 AFC + T 405 AFC, K 405 AFC II + T 405 AFC II, è conforme alle richieste essenziali e alle altre disposizioni pertinenti della Direttiva 1995/5/CE.

AKG Acoustics GmbH declares que el producto K 305 AFC + T 305 AFC, K 305 AFC II + T 305 AFC II, K 405 AFC + T 405 AFC, K 405 AFC II + T 405 AFC II, cumple los requisitos esencias y除外as dispositions aplicables de la Directiva 1999/5/CE.
