BEDIENUNGSANLEITUNG K305 AFC AKG

In der Bedienungsanleitung beziehlt sich die Bezeichnung "K 305 AFC / K 405 AFC" auf die Modele K 305 AFC / K 405 AFC und K 305 AFC II und K 405 AFC III.

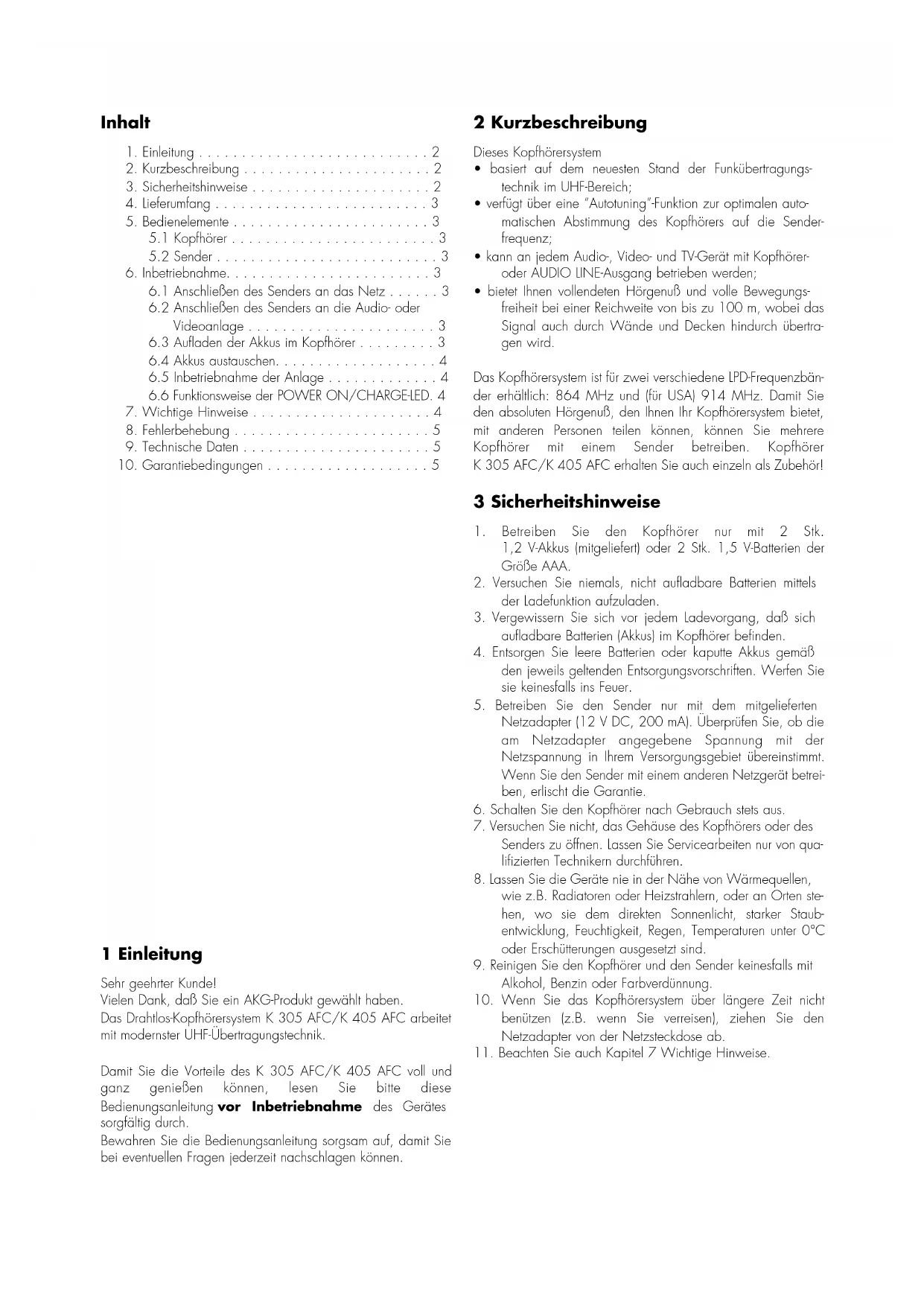

1. Einleitung 2
2. Kurzbeschreibung 2
3. Sicherheitschinweise 2
4. Lieferumfang 3
5. Bedienelemente 3

5.1 Kopfhorer 3
5.2 Sender 3

1. Inbetriebnahme 3

6.1 Anschlieben des Senders an das Netz 3
6.2 Anschlieben des Senders an die Audio-oder Videoanlage 3
6.3 Auflagen der Akkus im Kopfhorer 3
6.4 Akkus austauschen. 4
6.5 Inbetriebnahme der Anlage 4
6.6 Funktionseise der POWER ON/CHARGE-LED. 4

7.Wichtige Hinweise 4

1. Fehlerbehebung 5

2. Technische Daten 5

3. Garantiebedingungen 5

1 Einleitung

Sehr geehrter Kunde!

Vielen Dank, daß Sie ein AKG-Produkt gewählt haben.

Das Drahtlos-Kopflörsystem K 305 AFC/K 405 AFC arbeitet mit modernster UHF-Übertragungstechnik.

Damit Sie die Vorteile des K 305 AFC/K 405 AFC voll und ganzGENIEBENkonnen,lesenSiebitte这些 Bedienungsanleitung vor Inbetriebnahme des Gerates sorgfaltig durch.

Bewahren Sie die Bedienungsanleitung sorgsam auf, damit Sie bei eventuellen Fragen jederzeit nachschlagen konnen.

2 Kurzbeschreibung

Dieses Kopflörsystem

• basiert auf dem neuesten Stand der Funkübertragungstechnik im UHF-Bereich;
• verfügt über eine "Autotuning"-Funktion zur optimalen automatischen Abstimmung des Kopfhörers auf die Senderfrequenz;
• kann an jedem Audio-, Video- und TV-Gerät mit Kopfhörer-oder AUDIO LINE-Ausgang betrieben werden;
• bietet Ihnen vollendeten Hörgensfuß und volle Bewegungsfreiheit bei einer Reichweite von bis zu 100 m, wobei das Signal auch durch Wände und Decken hindurch übertragen wird.

Das Kopfhörersystem ist für zwei verschiedene LPD-Frequenzbänder erhältlich: 864 MHz und für USA) 914 MHz. Damit Sie den absoluten Hörgensfuß, den Ohnen Ihr Kopfhörersystem bietet, mit anderen Personen teilen konnen, konnen Sie mehrere Kopfhörer mit einem Sender betreiben. Kopfhörer K 305 AFC/K 405 AFC erhalten Sie auch einzel als Zubehör!

3 Sicherheitshinweise

1. Betreiben Sie den Kopfhörer nur mit 2 Stk. 1,2 V-Akkus (mitgeliefert) oder 2 Stk. 1,5 V-Batterien der Grüße AAA.
2. Versuchen Sie niemals, nicht aufladbare Batterien mittels der Ladefunktion aufzuladen.
3. Vergewissem Sie sich vor jedem Ladevorgang, daß sich auffladbare Batterien (Akkus) im Kopfhörer befinden.
4. Entsorgen Sie leere Batterien oder kaputte Akkus gemäß den jeweils geltenden Entsorgungsvorschriften. Werfen Sie sie keinesfalls ins Feuer.
5. Betreiben Sie den Sender nur mit dem mitgelieferten Netzadapter (12 V DC, 200 mA). Überprüfen Sie, ob die am Netzadapter angegebene Spannung mit der Netzspannung in Ihr Vermögensgebiet übereinstimmt. Wenn Sie den Sender mit einem anderen Netzgerät betreiben, erlischt die Garantie.
6. Schalten Sie den Kopfhörer nach Gebrauch stets aus.
7. Versuchen Sie nicht, das Gehäuse des Kopfhörers oder des Senders zu öffnen. Lassen Sie Servicearbeiten nur von qualifierten Technikern durchführten.
8. Lassen Sie die Geräte nie in der Nähe von Wärmequellen, wie z.B. Radiatoren oder Heizstrahlern, oder an Orten stehen, wo sie dem direkten Sonnenlicht, stärker Staubentwicklung, Feuchtigkeit, Regen, Temperatures unter 0^ oder Erschütterungen ausgesetzt sind.
9. Reinigen Sie den Kapfhörer und den Sender keinesfalls mit Alkohol, Benzin oder Farbverdünning.
10. Wenn Sie das Kopflörersystem über länger Zeit nicht benützen (z.B. wenn Sie verreisen),ziehen Sie den Netzadapter von der Netzsteckdose ab.
11. Beachten Sie auch Kapitel 7 Wichtige Hinweise.

4 Lieferumfang

Ihr Kopfhörsystem besteht aus folgenden Komponenten:

Kopfhörer K 305 AFC oder K 405 AFC

Sender T 305 AFC oder T 405 AFC

Verbindungskabel von 3,5-mm
Stereoklinke auf 2 x Cinch zum Anschluß des
Senders an ihre Audio-, Video- oder TV-Anlage

Stereo-Zwischenstecker 3,5/6,3 mm

Netzadapter zur Stromversorgung des Senders

2 Stk. NiCd-Akkus 1,2 V, GröBe AAA zur Stromversorgung des Kopfhörers (im Kopfhörer eingelegt)

Falls etwas fehl, wenden Sie sichitte umgehend an ihren AKG- Handler.

5 Bedienelemente

5.1 Kopfhorer (Fig. 1)

1. POWER: Ein/Ausschalter
2. Einschaltkontroll-LED [grün]
3. Ladekontakte
4. Batteriefach (unter abnehmbarem Ohrpolorster)
5. AUTOTUNING-Taste: aktiviert die automatische Abstimm-funktion
6. VOLUME: Lautstärkeregler

5.2 Sender (Fig. 2)

1. AUDIO IN,OO: Audio-Eingänge
2. DC 12 V: Anschlußbuchse für Netzadapler
3. FREQ ADJUST: Frequenzabstimmrad
4. Ladestiffe
5. POWER ON/CHARGE: Dreifarbige KontrollLED fur Ladeund Betriebszustand

6 Inbetriebnahme

6.1 Anschlieben des Senders an das Netz

1. Schlieben Sie das Kabel des mitgelieferten Netzadapters

an die DC 12 V-Buchse (8) an der Rückseite des Senders an (s. Fig. 3).

1. Überprüfen Sie, ob die am Netzadapter angegebene Spannung mit der Netzspannung in Ihr dem Versorgungsgebiet übereinstimmt. Wenn dies der Folit ist, schlieben Sie den Netzadapter an eine Netzsteckdose an (s. Fig. 4). Der Sender ist damit automatisch betriebsbereit.

Beachten Sie, daß sich der Sender erst dann einschalten, wenn ein Audiosignal an den AUDIO IN-Buchsen bzw. der OÜ- Buchse anliegt.

6.2 Anschlieben des Senders an die Audio- oder Videoanlage

Sie konnen den Sender entweder an einen Kopfhörerausgang [3,5-mm- oder 6,3-mm-Klinkenbuchse] oder einen LINE OUT-bzw. REC OUT-Ausgang anschließen.

6.2.1 Anschlieben an einen Kopfhörerausgang

1. Bevor Sie den Sender mit ihrer Anlage verbinden, schalten Sie ihre Anlage aus.
2. Schlieben Sie den roten Cinch-Stecker (rechte Kanal) des mitgelieferten Verbindungskabels an die rote AUDIO IN R-Buchse [7] und den weißen Cinch-Stecker (linker Kanal) an die weißte AUDIO IN L-Buchse [7] an der Senderrückseite an (s. Fig. 5).
3. Stecken Sie den Stereoklinkenstecker des Verbindungs-kabels (s. Fig. 6) an den Kopflhoreraus-gang ihrer Anlage an.
4. Wenn Ihr Gerä eine 6,3-mm-Klinkenbuchse als Kopfhörerausgang besitzt, stecken Sie den mitgelieferten Zwischenstecker an das Verbindungskabel an. Schlieben Sie dann den Zwischenstecker an den Kopfhörerausgang an.

6.2.2 Anschlieben an einen LINE OUT/REC OUT-Ausgang

1. Bevor Sie den Sender mit ihrer Anlage verbinden, schalten Sie ihre Anlage aus.
2. SchlieBen Sie den roten Cinch-Stecker (rechter Kanal) des mitgelieferten Verbindungskabels an die rote LINE OUT R-bzw. REC OUT R-Buchse und den weiBen Cinch-Stecker (linker Kanal) an die weiß LINE OUT L-bzw. REC OUT L-Buchse an Ihr Anlage an (s. Fig. 7).
3. Stecken Sie den Stereoklinkenstecker des Verbindungs-kabels an die CD-Buchse [7] an der Rückseite des Senders an (s. Fig. 8).

6.3 Aufladen der Akkus im Kopfhörer

Um die Lebensdauer der Akkus nicht zu beeinträchtigen, werden sie in ungeladenem Zustand ausgeliefert. Laden Sie dazu die Akkus vor der ersten Inbetriebnahme auf.

Die Akkus sind bereits im Kopfhörer eingelegt.

ACHTUNG: Falls Sie den Kopfhörer mit nicht wieder-aufladbaren Batterien betreiben (s. Pkt. 6.4), versuchen Sie niemals, diese mit der Ladefunktion aufzuladen. Dies wurde zu schweren Schäden an Ihrkopfhörersystem führen. Entsorgen Sie leere Batterien entsprechend den jeweils geltenden Entsorgungsvorschriften.

1. Schalten Sie den Kopfhörer mit dem POWER-Schalter (1) aus. Die KontrollHED (2) bleibt dunkel.
2. Stellen Sie den Kopfhörer so auf den Sender, daß die Ladestifte (10) im Sender in die Ladekontakte (3) an der Unterseite des linken Hörsystems eingreifen (s. Fig. 11). Die POWER ON/CHARGE-LED (11) am Sender leuchtet rot und zeigt damit an, daß die Akkus im Kopfhörer aufgeladen werden. Wenn am Eingang des Senders ein Signal vorhanden ist, leuchtet die POWER ON/CHARGE-LED (11) orange. Nach ca. 7 Stunden sind die Akkus voll aufgeladen (die POWER ON/CHARGE-LED (11) leuchtet weiter rot). Sie konnen den Kopfhörer unbegrenzt am Sender stehen las-ten, ohne die Akkus zu überlagen.

Wichtig: Um die Kapazität der Akkus möglichst lange zu erhalten, entlagen Sie die Akkus etwa einmal im Monat vollständig.

Lassen Sie dazu den Kopfhörer eingeschaltet so lange außerhalb des Senders liegen, bis die POWER-LED [2] erlischt.

Laden Sie die Akkus wieder auf.

6.4 Akkus austauschen

Mit der Zeit nimmt die Kapzitat jeges Akkus ab. Wenn die Betriebsdauer des Kopfhörers mit den mitgelieferten Akkus nicht mehr ihren Bedürfnissen entspricht, konnen Sie die Akkus gegen neue 1,2 V-Akkus oder normale 1,5 V-Alkali-Batterien Groß AAA austauschen.

1. Nehmen Sie den Ohrpolster des linken Hörsystems ab (s. Fig. 9).
2. Nehmen Sie die verbrauchten Akkus bzw. Batterien heraus.
3. Legen Sie die neuen Akkus bzw. Batterien wie in Fig. 10 gezeigt in das Batteriefach (4) ein. Achten Sie damit auf die richtige Polarität!
4. Stecken Sie den Ohrpolster wieder auf das Hörsystem auf.
   Steenen Sie dazu die vier Zapfen am Ohrpolarster in die entsprechenden Öffnungen in der Grundplatte des Hörsystems.

6.5 Inbetriebnahme der Anlage

1. Nehmen Sie den Kopfhörer vom Sender ab.
2. Schalten Sie die Audio-, Video- oder TV-Anlage, an die der Sender angeschlossen ist, ein.

Wenn ein Audiosignal am Eingang des Senders anliegt, leuchtet die POWER ON/CHARGE-LED (11) am Sender grün.

Anm.: Wenn ca. 3 Minuten lang kein Signal am Eingang des Senders eintrifft, schaltet sich der Sender automatisch ab und die POWER ON/CHARGE-LED (11) erlischt.
3. Stellen Sie den FREQ ADJUST-Regler (9) am Sender auf eine mittlere Position ein.
4. Schalten Sie den Kopflörer mit dem POWER-Schalter (1) ein. Die grüne POWER-LED (2) leuchtet auf. Drücken Sie die AUTOTUNING-Taste (5) am Kopflörer.
Die Autotuning-Funktion stimmt die Empfangsfrequency automatisch auf die am Sender eingestellte Tragerfrequenz ab. Nach kurzer Zeit horen Sie das Signal klar und störungsfrei im Kopfhörer.
1st dies nicht der Fall, stellen Sie mit dem FREQ ADJUST-Regler (9) am Sender eine andere Trägerfrequenz ein und drücken Sie erneut die AUTOTUNING-Taste (5). Drehen

Sie den FREQ ADJUST-Regler (9) bzw. zum rechten oder linken Anschlag. An den Rändern des Frequenzbonds ist optimaler Empfang nicht immer gewährleistet.

1. Stellen Sie mit dem VOLUME-Regler (6) am Kopfhörer die gewünschte Lautstärke ein.

Anm.: Bei Empfangsstörungen z.B. durch Reflexionen (Mehrwegempfang) oder Abschattungen des Sendesignals schaltet sich der Kopflörer automatisch stumm. Diese Funktion verhindert störendes Rauschen des Kopflörers.

6.6 Funktionswise der POWER ON/CHARGE-LED LED... Sender...

...leuchtet grün: ...ist an Netz und Audioanlage ange- schlossen und empfängt Signal. Kopfhörer ist nicht am Sender, Ladefunktion abgeschalte.

...leuchtet orange: ...ist an Netz und Audioanlage ange- schlossen und empfängt Signal. Kopfhörer ist am Sender, Ladefunktion eingeschaltet.

...leuchtet rot: ...empfängt seit einigen Minuten kein Signal, Kopfhörer ist am Sender, Ladefunktion eingeschaltet.

...leuchtet nicht: ...empfängt seit einigen Minuten kein Signal, Kopfhörer ist nicht am Sender, Ladefunktion abgeschalte, ODER ...ist nicht an das Netz angeschlossen.

7 Wichtige Hinweise

1. Beim Umschalten an Ihrer HiFi-Anlage oder beim AnschlieBen des Senders an die Anlage konnen Knackgerausche auftreten, die bei hoher Lautstarke Ihr Gehor beeintrachtigen konnen. Drehen Sie daher den VOLUME Regler am Kopfhörer immer auf Minimum, bevor Sie zwischen verschiedenen Tonquellen (Radio, Plattenspieler, CD-Player usw.) umschalten oder den Sender anschlieBen.
2. Das Horen mit Kopfhören bei sehr hohen Lautstärken, vor allem über langere Zeit, kann Gehorschaden verursachen
3. Ihr K 305 AFC/K 405 AFC ist ein hochfrequenziotechnisches Gerät, das den strengen europäischen bzw. FCC-Vorschriften entspricht. Aus physikalischen Gründen, die nichts mit der Qualität des Produktes zu tun haben, kann jeder der Empfang durch Geräte, die eine sehr hohe Störstrahlung abgeben, beeinflübt werden. Für störungsfreien Hörgensfuß betreiben Sie dearher ihren K 305 AFC/K 405 AFC nicht direkt neben Funkgeräten, Handies oder direkt über der Bildrohre von TV-Geräten oder Computer-Monitoren. Das mitgelieferte Verbindungskabel für den Sender ist lang genug, um einen entsprechenden Abstand einhalten zu konnen.

Störungen beim Betrieb des K 305 AFC/K 405 AFC, die durch andere Teilnehmer des 864/914 MHz LPD-Bandes hervorgerufen werden, liegen nicht im Einflübbereich von AKG.

8 Fehlerbehebung

Fehler	Mögliche Ursache	Abhilfe
Kein Ton	1. Netzadapter ist nicht an Sender bzw. Netzsteckdose angeschlossen. 2. Sender ist nicht an Audio-/Video- oder TV-Gerät angeschlossen. 3. Angeschlossenes Audio-/Video- oder TV-Gerät arbeitet nicht. 4. Lautstärkeregler des Audio-/Video- oder TV-Gerätes steht auf Null. 5. Akkus sind leer. 6. Kopfhörer ist ausgeschaltet. 7. Lautstärkeregler am Kopfhörer steht auf Null.	1. Netzadapter an Sender bzw. Netzsteckdose anschlieben. 2. Sender an das Audio-/Video- oder TV-Gerät anschlieben. 3. Gerät bzw. Anlage einschalten, damit ein Audiosignal an den Sender gelangt. 4. Lautstärke auf gewürschten Pegel einstellen. 5. Akkus aufladen. 6. Kopfhörer einschalten. 7. Lautstärke auf gewürschten Pegel einstellen.
POWER ON/CHARGE LEDleuchtet nicht	1. Sender ist nicht an das Stromnetz angeschlossen. 2. Akkus sind nicht richtig im Kopfhörer eingelegt. 3. Kopfhörer liegt nicht richtig auf dem Sender auf.	1. Sender an Stromnetz anschlieben. 2. Lage der Akkus im Batteriefach überprüfen. 3. Kopfhörer richtig auf dem Sender positionieren.
Wiedergabe in Mono	1. Angeschlossenes Audio-/Video- oder TV-Gerät ist auf mono geschalte. 2. Sender ist nicht richtig an Audio-/Video- oder TV-Gerät angeschlossen.	1. Gerät auf Stereobetrieb umschalten. 2. Kabelverbindung zwischen Sender und Gerät überprüfen.
Rauschen	1. Sende- und Empfangsfrequency stimmen nicht überein. 2. Audio-Eingangspegel am Sender ist zu niedrig. 3. Eingangssignal ist verraucht. 4. Akkus sind leer.	1. AUTOTUNING-Taste am Kopfhörer drücken oder mit dem FREQ ADJUST-Regler am Sender den Kanal wechseln und AUTOTUNING-Taste am Kopfhörer drucken. 2. Lautstärkeregler am angeschlossenen Gerät weiter aufdrehen. 3. Angeschlossenes Gerät überprüfen. 4. Akkus aufladen.
Verzerrter Ton	1. Audio-Eingangspegel am Sender ist zu hoch. 2. Sender und Hörer nicht genau aufeinander ein-gestellt. 3. Akkus sind leer.	1. Lautstärkeregler am angeschlossenen Gerät weiter zurrückdrehen. 2. Mit dem FREQ ADJUST-Regler am Sender den Kanal wechseln und AUTOTUNING-Taste am Kopfhörer drucken. 3. Akkus aufladen.

9 Technische Daten

Systemdaten

Modulationsart: FM

Trägertfrequenzband: 864 oder 914 MHz (LPD-Band)

Sender T 305 AFC/T 405 AFC

Stromversorgung: 12 V DC, 200 mA

Abstrahlwinkel: ca. 360°

Gewicht: ca. 260 g

Max. Reichweite: ca. 100 m

Kopfhöher K 305 AFC

Stromversorgung: 3 V DC (2 Stk. NiCd-Akkus 1,2 V Größe AAA mitgeliefert)

Betriebsdauer: ca. 10 Stunden (mit NiCd-Akkus)

Frequenzgang: 20 Hz - 22.000 Hz

Kopfhöher K 405 AFC

Stromversorgung: 3 V DC (2 Stk. NiMh-Akkus 1,2 V Größe AAA mitgeliefert)

Betriebsdauer: ca. 20 Stunden (mit NiMh-Akkus)

Frequenzgang: 20 Hz - 24.000 Hz

Kopfhöher K 305 AFC/K 405 AFC

Max. Schalldruckpegel: >110 dB SPL

Gewicht: ca. 230 g

Klifffactor: < 1%

Bauweise: halbfolter dynamischer Höher

10 Garantiebedingungen

AKG gewährt 1 Jahr Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler. Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder Mechanischer Beschädigung durch mißbrauchliche Anwendung sowie bei unsachgemäßer Reparatur durch nichtautorisierte Werkstätten. Voraussetzung für die Garantieleistung ist die Vorlage der Kaufrechnung. Transport und Portospesen, welche aus der Einsendung des Gerätes zur Garantiereparatur erwachen, können von AKG nicht übernommen werden, das Risiko der Zusendungträgt der Kunde. Die Garantie wird ausschließlich für den ursprünglichen Käufer geleistet.

Batterien und Akkus sind von der Garantie ausgenommen.

Contents

1. Introduction 6
   2.Description 6
2. Precautions 6
   4.Unpacking 7
3. Controls 7

5.1 Headphones 7
5.2 Transmitter 7

1. Operating Notes 7

Stereo mini jack to 1 / 4'' adapter jack

City, Date: Wien, 11.11.2002

EG-Konformitätserklung 6821.CE1

12.11.2002

issued:

Hiermit erklart AKG Acoustics GmbH, dass das Produkt K 305 AFC + T 305 AFC, K 305 AFC II + T 305 AFC II, K 405 AFC + T 405 AFC, K 405 AFC II + T 405 AFC II, die wesentlichen Anforderungen und sonstigen einschlagigen Bestimmungen der Richtlinie 1999/5/EG erfüllt.
