Tipo di prodotto	Stufa a pellet di legno
Marca	Cola
Modello	Smart
Potenza nominale	6,97 kW
Volume riscaldabile	199 m³ (per fabbisogno energetico di 35 W/m³)
Combustibile	Pellet di legno conformi a DIN plus 51731, UNI CEN/TS 14961 o Ö-Norm M 7135 (diametro 6±0,5 mm, lunghezza 6-30 mm, umidità max 10%, contenuto di ceneri max 1,5%)
Alimentazione elettrica	230 V - 50 Hz
Consumo elettrico massimo	Non specificato (protetto da fusibili 2 A)
Peso	Non specificato (vedere targa identificativa)
Dimensioni (L x P x H)	Non specificato (vedere schema nel manuale)
Funzioni principali	Accensione e spegnimento automatici, regolazione potenza (1-5), programmazione settimanale, telecomando a infrarossi, modalità standby, modalità ECO, cronotermostato
Manutenzione e pulizia	Pulizia quotidiana del braciere, ogni 2-3 giorni del cassetto cenere, settimanale del vetro, ogni 2-3 mesi dello scambiatore e dell'estrattore, annuale del camino da parte di un professionista
Sicurezza	Vacuostato (depressione), termostato di sicurezza (temperatura serbatoio >85°C), protezione contro il ritorno di fiamma, fusibili 2 A, sicurezza interruzione corrente, arresto automatico in caso di malfunzionamento ventola
Ricambi e riparabilità	Utilizzare esclusivamente ricambi originali. Contattare il rivenditore o il centro assistenza autorizzato. La garanzia decade in caso di modifiche non autorizzate.
Informazioni generali	Manuale disponibile in più lingue. Prodotto da COLA s.r.l. (Italia). Certificato secondo EN 14785:2006. Dichiarazione di prestazione DoP_LA11T00Y.

Domande frequenti - Smart Cola

Quale tipo di combustibile utilizzare?

La stufa Smart funziona esclusivamente con pellet di legno conformi alle norme DIN plus 51731, UNI CEN/TS 14961 o Ö-Norm M 7135. I pellet devono avere un diametro di 6±0,5 mm, una lunghezza di 6-30 mm, un'umidità massima del 10% e un contenuto di ceneri inferiore all'1,5%. L'uso di altri combustibili annulla la garanzia.

Come accendere la stufa?

Assicurarsi che il serbatoio contenga pellet, che il braciere sia pulito e correttamente posizionato, e che la porta del focolare sia chiusa. Premere per alcuni secondi il tasto P4 del pannello di controllo. Il display mostra 'START' e l'accensione è automatica. Non utilizzare mai liquidi infiammabili.

Cosa fare in caso di allarme 'AL 7 SICUREZZA TERMICA'?

Questo allarme indica un surriscaldamento del serbatoio pellet (temperatura >85°C). Lasciare raffreddare la stufa per almeno 45 minuti, quindi riarmare il termostato premendo il pulsante situato dietro la stufa (svitare prima il coperchio di protezione). Successivamente, riaccendere normalmente.

Come pulire il vetro?

Pulire il vetro con un panno umido e un detergente non abrasivo. Assicurarsi che le fessure di aerazione attorno al vetro siano libere da polvere e cenere. Eseguire questa pulizia regolarmente per evitare l'annerimento.

Posso programmare la stufa per accensione e spegnimento automatici?

Sì, il menu 03 consente di programmare fino a quattro fasi di funzionamento al giorno o alla settimana. È possibile impostare orari di accensione e spegnimento per ogni giorno. Il telecomando e il pannello di controllo mantengono la priorità sulla programmazione.

Con quale frequenza bisogna svuotare il cassetto cenere?

Il cassetto cenere deve essere svuotato ogni 2-3 giorni, a seconda dell'uso. Aprire la porta del focolare, aspirare la cenere con un aspirapolvere adatto, quindi richiudere ermeticamente la porta.

Cosa significa l'allarme 'AL 8 ASSENZA DEPRESSIONE'?

Questo allarme indica che la depressione nella camera di combustione è insufficiente. Possibili cause: canna fumaria ostruita, porta del focolare mal chiusa, camera di combustione sporca o valvole antiesplosione aperte. Controllare e pulire gli elementi, quindi resettare riavviando la stufa.

Come regolare la temperatura ambiente?

Premere il tasto P1, quindi utilizzare P1 e P2 per impostare il set point (da 7°C a 40°C). La stufa modula automaticamente la potenza per raggiungere e mantenere questa temperatura. La modalità standby o ECO può modificare il comportamento.

Cosa fare in caso di interruzione di corrente?

In caso di micro-interruzione, la stufa si riaccende automaticamente. Per un'interruzione prolungata, spegnere la stufa premendo P4, quindi riavviare normalmente. Nessun rischio per la sicurezza, ma potrebbe verificarsi una leggera fuoriuscita di fumo.

Dove si trova la targa identificativa e cosa contiene?

La targa identificativa è fissata sotto il coperchio del serbatoio pellet o sul retro della stufa. Riporta le caratteristiche tecniche, il numero di serie, la marcatura CE, il laboratorio di prova e il numero di riferimento della dichiarazione di prestazione.

MANUALE UTENTE Smart Cola

Leggere attentamente le istruzioni prima dell'installazione, utilizzo e manutenzione.

Il manuale è parte integrante dell'apparecchio.

Certificato di Garanzia

La presente Garanzia convenzione è valida per gli apparetti funzionisti a pellet destinati alla commercializzazione, venduti ed installati sul solo territorio italiano.

La Direttiva Europea 1999/44/CE ha per oggett taluni aspetti della vendita e delle garanzie dei beni di consumo e regolamento il rapportto tra Venditore finale e Consumatore. La Direttiva in oggett preve de che in cas di difetto di conformità del prodotto, il Consumatore ha dirito a rivalersi nei confronti del Venditore finale per ottenerne il ripristino sansa spese dei difetti manifestatis entro il termine di 24 mesi alla data di segna. L'azienda Produtrice, COLA Srl con sede in Viale del Laboro 7/9, Arcole (VR), pur non essendo Venditore finale nei confronti del Consumatore, intende comunique supportare le responsabilità del Venditore finale con una propria Garanzia Convenzionale, fornita tramite la propria rete di assistenza tecnica autorizzata alle condizioni riportate di seguito.

Oggetti della Garanzia,validità e durata

L'oggetto della presente Garanzia convenzionale consiste nel ripristino della conformità del bene perché spese per il consumatore, alle condizioni qui di seguito specificare. L'azienda produttrice garantisce da tutti i difetti di fabbricazione e di funzionamento gli apparecchi venduti, per un periodo di 24 mesi alla data di segne. Documentata atraverso regolare documento di acquisto, perché avvenuta entro 3 anni alla data di fabbricazione del prodotto. L'apprecchio deve essere installato conformmente alle regole dell'arte e alle Norme vigenti, segundo leindicazioni contene dei manuali in dotazione. L'installazione deve essere eseguita da personale qualificato e sotto la responsabilità di chi lo incarica, l'installatore è responsabile dell'inflazione e del buon funzionamento dell'apprecchio installato. Entro 30 giorni alla messa in servizio, il Cliente deve richiedere ad un Centro Assistenza autorizzato il primo controlo e la relativa attivazione della Garanzia. Tale primo controllo dell'apprecchio deve essere eseguito prima di completare eventuali finiture murarie (contrato cappe, rivestimenti, tintegliature, ecc.); l'azienda Produttrice non assume alcuna responsabilità per eventuali danni e relativiosti di ripristino delle opere di finitura,anche se le stesse dovessero essere eseguite a seguito di sostituzioni di particolari difettosi.Trascorsi othe 30 giorni alla messa in servizio, la presente Garanzia convenzionale non sare più attivabile.

Modalità per far valere la presente Garanzia

Eventuali difetti esteticu su ceramiche-maioliche o su qualsi a parte a vista in metallo vanno rilevati immediatamente, a pena di decidenza, al momento della segna; le segnalazioni effettuate successivamente a tale lavoro sono esclude nella garanzia.

In cas di guasti o di malfunzionamenti riscontrati durante il normale funzionamento, il Cliente deve richiedere, entro il termine di decidenza di 30 giorni dal risconto dell'anomalia, l'intervento del Centro Assistenza di zona autorizzato.

I nominativi dei Centri Assistenza autorizzati sono reperibiliattraverso il sito internet o il numero Telefonico dell'azienda Produtrice .

I costi di intervenzione sono a carico dell'azienda Produttrice, fatto salve le esclusioni previste e riportate nella presente Garanzia.

Gli interent in garanzia non modificano la data di decorrenza della garanzia e non prolongano la durata della stessa.

Esclusioni

Sono esclusi alla presente Garanzia i difetti di conformità causati da:

• trasporto, non effettuato a cura dell'azienda Produttrice;

• inosservanza delle istruzioni e delle awertenze previste dall'azienda Produttrice e riportate sui manuali d'uso e manutenzione a corredo del prodotto;

errata installationo inossservanza delle prescrizioni d'installazione, previste dalne Norme vigenti in materia e dall'azienda Produtrice, come riportate sui manuali d'uso e manutenzione a corredo del prodotto;

• inosservanza di norme e/o disposizioni previste da leggi e/o regolamenti vigenti, in particolare assenza o difetto di manutenzione periodica;

• inadequatezza o mancanza delle manutenzioni periodiche ordinarie e straordinarie, previste nel manuale d'uso e manutenzione a corredo del prodotto (manutenzioni di pulizia dell'apparecchio, del raccordo fumi e della canna fumaria);

anomalita o anomalie di qualsiasi genere nell'alimentazione degli impianti elettrici, idraulici e/o negli scarichi in canna fumaria;

impiego di combustibili non conformi alle tipologie e alle quantita presenti nel manuale d'uso e manutenzione;

impiego di parti di ricambio non originali COLA;

corrosioni da condensa o aggressivita dell'acqua, causati da inadequati trattamenti dell'acqua di alimentazione o dall'errato utilizzo di trattamenti disincrontanti;

• deterioramento da agenti chimico fisici, gelo, currenti vaganti, fulmini, fenomeni atmosalferici;

trascuratezza, cattivo utilizzo, manomissioni o interventi tecnici effettuali sul prodotto da personale non autorizzato estraneo alla rete dei Centri Assistenza autorizzati;

• cause di forza maggiore indipendenti dalla volontà e dal controllo dell'azienda Produttrice

Sono inoltre esclusi dall'oggetto della presente Garanzia:

• delle le parti soggette a nomale usura d'uso: guarnizioni, manopole, vetro, parti in vermiculite-refrattario, parti estetiche in metallo o ceramicà-maiolica, braciere, deviatori fiamma fumo, batterie, fusibili, ecc.;

variazioni cromatiche, cavillature e lievi diversità dimensionali delle parti in maiolica/ceramica (non costituiscono motivo di contestazione in quanto rappresentano la natura/ità del prodotto stesso);

eventuali interventi di taratura o regolazioni sull'apprecchio in relazione alla qualita del pellet, alla tipologia dell'infallazione e/o ai parametri d'impostazione (orologio, cronotermostato, modalità di funzionamento, ecc.);

eventuali interventi di regolazione e controlo sull'impianto idraulico (sbloccaggio pompa, regolazione press.vaso di espansione, sfiat oia, ecc.);

• aggiornamenti software sul controllo elettronico non concordati con il Centro di Assistenza autorizzato;

• la termo camera o scambiatore di calore, interno all'apparecchio, nel caso in cui non sia inserto nel circuito esterno allo stesso un adeguato dispositivo anticondensa che garantisce una temperatura di ritorno non inferiore ai 45 - 50^ (solo per modelli idro);

• delle le eventuali attività e/o operazioni per accederer al prodotto (smontaggio mobili o pareti, allestamento ponteggi o alto);

Responsibilità

Le condizioni di Garanzia convenzione sopraelencate sono le uniche offerte alla COLA Srl; nessuna terza parte è autorizzata a modificare i termini della presente Garanzia o a rilasciare altri termini della stessa, verbali o scritti.

E' esclusa qualsias responsabilità dell'Azienda produttrice per anni diretti e/o indiretti, a qualsiasi titolo dovuti, in dipendenza o connessione col prodotto;

e escluso qualsiasi risarcimento o indennizzo per il periodo di guasto o di inutilizzo dell'appareccchio.

Diritti di legge

La presente Garanzia siaggiunge e non pregiudica i diritti del Consumatore previsti alla Direttiva 1999/44/CE e dal relativo decreto di attuazione Dlg 6.09.2005 n°206. Quasiasi controversia relativa alla presente garanzia sare devoluta alla competenza esclusiva del Tribunale di Verona.

COLA s.r.l. - Viale del Lavoro 719 - 37040 Aniele (VR) Italy - Tel: [phone]
Cod. Fisc. - PIVA e Iscr. Reg. Impr. 02990180230 - Capitate Sociale Euro 52.000.00 i.v. R.E.A. VR-301021 - Socio Unico
Fax Annimazione 045.6100317 - Fax Commerciale 045.7639032 - Fax Assistenza 045.7639030 - Fax Logistica 045.6144048
email: [e-mail] - on line: www.colastufe.com

" direzione e coordinamento della Ferroli spa "

IT-GB-FR-DE-ES

DICHiarazione DI PRESTAZIONE - DECLARATION OF PERFORMANCE
DEclaration DE PERFORMANCE - LEISTUNG SERKLÄRUNG - DECLARATION DE PRESTACION 5-6

DICHIARAZIONE DI CONFORMITA' CE - CE DECLARATION OF CONFORMITY - DECLARATION DE CONFORMITE CE - KONFORMITÄTS ERKLÄRUNG CE - DECLARACION DE CONFORMIDAD CE 7 - 8

IT 9-27

La Ditta COLA garantisce i propri prodotti seconde le norme attualmente in vigore, ad esclusione delle parti soggette a normale usura. Per le condizioni di garanzia rivolgersi all'importatore o al rappresentante autorizzato, il quale può integrare il periodo della garanzia obbligatoria con un periodo supplementare a sua totale ed esclusiva responsabilità. La garanzia del prodotto decade per qualsiasi inconvenientile, rottura o incidente dovuto al mancato rispetto o applicazione delle indicazioni contenate nel presente manuale

GB 28-45

Dichiarazione di Prestazione in accordo con il Regolamento (UE) n°305/2011

Codice di identificazione unico del prodotto-tipo:

Modello, lotto, seri o qualsiasti alto elemento che consenta l'identificazione del prodotto (Art.11-4):

Usi previsti del prodotto, conformmente alla relativa specifica tecnica armonizzata :

Apparecchio per il riscaldamento domestico,enza acqua, alimentato a pellet di legno.

Nome o marchio registrato e indirizzo del fabbricante (Art.11-5):

Se opportuno, nome e indirizzo del mandatario il cui mandato copre i compiti secondo Art.12-2:

Sistema di valutazione e verifica della costanza della prestazione del prodotto (Allegato V):

COLA S.r.l. - Gruppo Ferroli

Viale del Lavoro, 7/9 - 37040 - Arcole (VR)

Laboratorio notificato :

N° Rapporto di prova secondo il sistema 3 :

"direzione e coordinamento della Ferroli spa"

1/2-DoP_LA11T00Y_IT-EN-F-D-ES

8 Prestazione dichiarata / Declared performance / Performance declare / Erklarte Leistungen / Prestaciones declaradas

Specifica tecnica armonizzataHarmonized technical specificationSpécifications techniques harmoniséesHarmonisierte technische SpezifikationEspecification technique armonizada	EN 14785:2006
Caratteristica EssenzialiEssential characteristicsCaracteristicques essentiellesWesentliche MerkmaleCaracteristicas esenciales	PrestazionePerformancePerformanceLeistungenPrestación
Reazione al fuco / Reaction to fire / Résistance au feu / Feuerbestständigkeit / Resistencia al fuego : A1
Distanza da materiali combustibiliDistance to combustible materialsDistance de sécurité aux materiaux combustiblesAbstand von brennbarem MaterialDistancia de mat. combustible	Minime distance / Minimum distances / Distance minimumMindestabstand / Distancia minima [mm] :posteriori / rear / arriere Rückseite / revès = 200lati / sides / coté / Seite / lado = 300frontale / front / avant / Vorderseite / fremte = 1500soffitto / ceiling / plafond / Decker / techo = 1000pavimento / floor / sol / Boden / fondo = 0
Rischio di fuoriuscita di braci incandescenti / Risk of burning fuel falling outRisque de fuite de combustible / Gefahr Brennstoffaustritt / Riesgo de pédida de combustible			Conforme / CompliantConforme / konform / Conforme
Emissione di prodotti della combustioneEmission of combustion productsÉmission des produits de combustionEmission von VerbrennungssproduktenEmissiones de produits de combustión	Alla potenza termica nominaleNominal heat output/Puis.nomNennleistung / Potenza nominal	Alla potenza termica ridottaReduced output/Puissond.Red Leistung/Potenza reducida
	CO0,02% - 191,0 mg/Nm3NOX110,9 mg/Nm3OGC11,9 mg/Nm3PM13,7 mg/Nm3	0,02% - 210,2 mg/Nm397,7 mg/Nm38,6 mg/Nm3/ mg/Nm3
Temperatura superficiela / Surface temp. / Temp.de surface/ Oberflachtemperatur/Temp.superficial			Conforme / CompliantConforme / konform / Conforme
Sicurezza elettrica / Electrical safety / Sécurité électrique / Elektrische Sicherheit / Seguridad electrica			Conforme / CompliantConforme / konform / Conforme
Pulibilità / Cleanability/ Facilité d'accès et nettoyage/Zugänglichkeit und Reinigung / Accesibilidad y limpieza			Conforme / CompliantConforme / konform / Conforme
Pressione massima di esercizio / Max operating pressure / Pression maximale de serviceMaximaler Betriebsdruck / Presión Tmaxima de trabajo			- bar
Temperatura fumi a potenza termica nominale / Flue gas temperature at nominal heat outputTemp.des funée à la puissance nominale/Rauchgastemperatur Nennleistung / Temp.de humos a Pot.nominal			151,0 °C
Resistenza meccanica (per soportare un camino-canna fumaria)/Mechanical resistance(to carry a chimney/flue) / Résistance mecanique (pour soutenir la chiminée) / Mechanischefestigkeit (um den Kamin zu tragen) / Resistencia mecnica (de soporte de la chimenea)		NPD (Nessuna Prestazione Determinata /NoPerformance Determined / Aucune performance determinée)Keine Leistung festgestellt / Prestazione no determinada )
Prestazioni termiche / Thermal performance / Performance thermiqueThermische Leistungen / Prestaciones tériicas		Alla potenza termica nominaleNominal heat output/PuisscancenomNennleistung / Potenza nominal	Alla potenza termica ridottaReduced output/Puissond.Red Leistung/Potenza reducida
Potenza introddotta/ Heat Input/ Puis introduite/ Eingefuhr Leistung / Pot.intrudicaPotenza nominale/ Nominal heat output / Puis. nominale/ Nennleistung / Pot. nominalPot. resa in ambiente / Room heating output / Puisance rendeu à l'ambientUmgebung gelieferteLeist. / Potencia suminis entomoPotenza ceduta all'acqua / Water heating output / Puisance rendue à l'eauDem Wasser gelieferte Leist. / Potencia cedda al agua		7,61 kW6,97 kW6,97 kW	2,7 kW2,58 kW2,58 kW
Rendimento / Efficiency / Rendiment / Wirkungsgrad / Rendimento		91,63 %	95,66 %

9 La prestazione del prodotto di cui ai punti 1 e 2 è conforme alla prestazione dichiarata di cui ai punto 8.

Si rilascia la presente dichiarazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.

Firmato a nome e per conto del fabbricante da :

"direzione e coordinamento della Ferroli spa"

2/2 - DoP_LA11T00Y_IT-EN-F-D-ES

CE

DICHIARAZIONE DI CONFORMITA

In accordo con la Direttiva 2006/95/CE (Bassa Tensione), la Direttiva 2004/108/CE (Compatiblei Elettromagnetica) e la Direttiva 2011/65/EU (RoHS2 - Restrazione d'uso di sostanze pericolose negli appearecchi elettrici ed elettronici).

COLA S.r.l. - Gruppo Ferroli

Marchio commerciale - Trademark - Marque - Marken - Marca

COLA

Modello - Type designation - Modèle - Model - Model

SMART

Tipodiapparechioeuso

Type of equipment and use Type d'appareil et de l'utilisation Geratotyp und Verwendung Tipo de dispositivo y el uso

Apparecchio per il riscaldamento domestico, alla acqua, alimentato a pellet di legno. Residential space heating appliance without water fired by wood pellets.

: Appareil de chauffage domestique alimenté au pellet de bois, sans production d'eau chaude. Mit Holzpellets befeuertes Wärmegerät für den Wohnbereich, ohne Wasser. Aparato para calefacción domestica, alimentado con pellets de madera, sin produccion de agua caliente.

Nome e indirizzo del fabbricante

COLA S.r.l. - Gruppo Ferroli

Viale del Lavoro, 7/9 - 37040 Arcole (VR)

Le norme armonizzate o le specifiche tecniche (designazioni) che sono state applicate in accordo con le regole della buona arte in materia di sicurezza in vigore nella CEE sono:

Norme o altri documenti normativi

Dichiarazione di Prestazione in accordo con il Regolamento(UE) n°305/2011

In qualita di costruttore e/o rappresentante autorizzato della società all'interno della CEE, si dichiarare sotto la propria responsabilità che gli appearecchi sono conformi alle esigenze essentiali previste delle Direttive summenzionate.

"direzione e coordinamento della Ferroli spa"

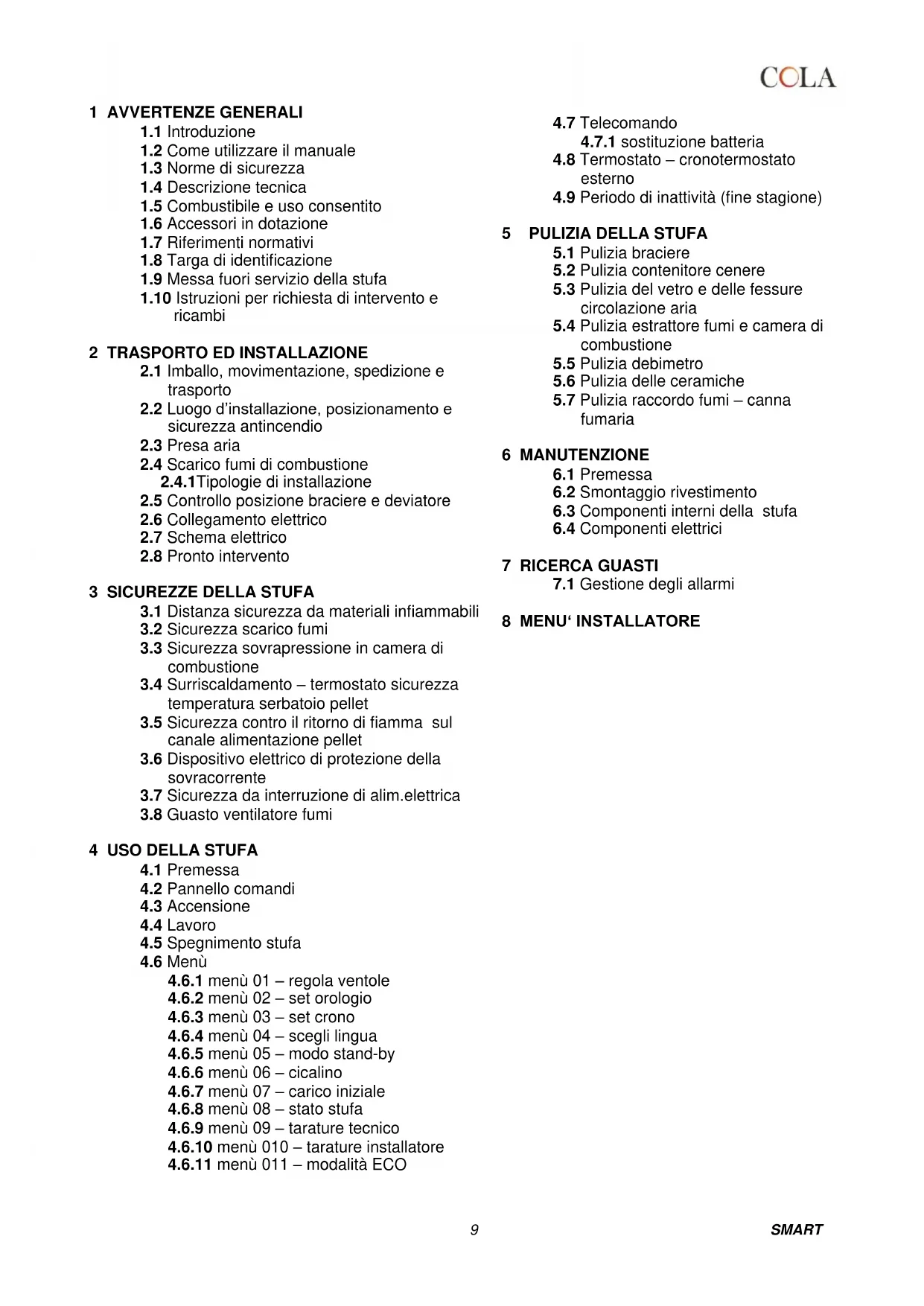

INFORMAZIONI MARCATURA CE

1.1 Introduzione
1.2 Come utilizzato il manuale
1.3 Norme di sicurezza

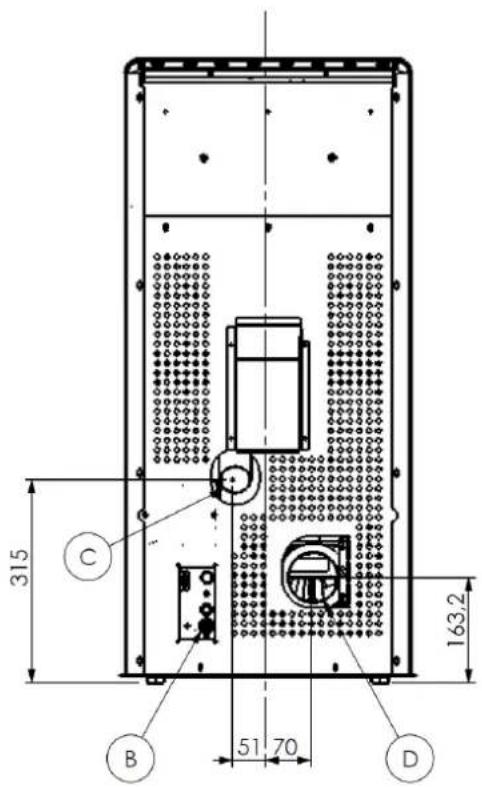

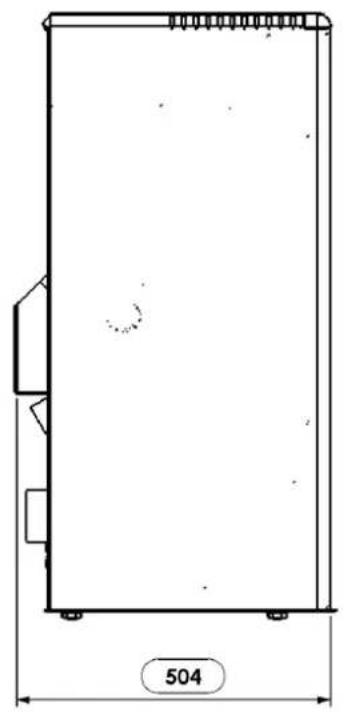

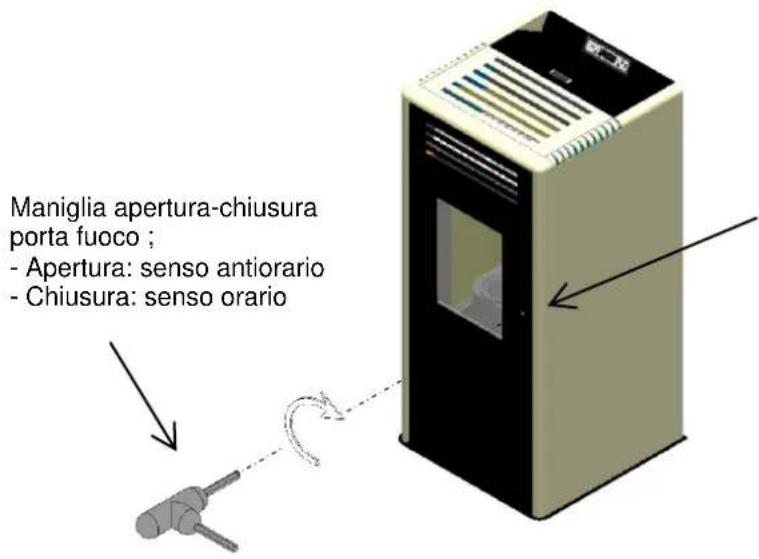

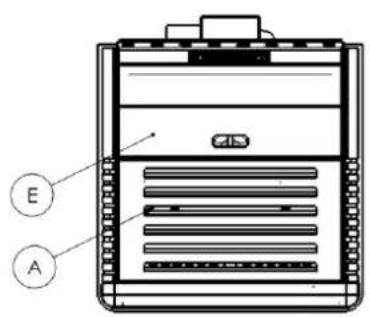

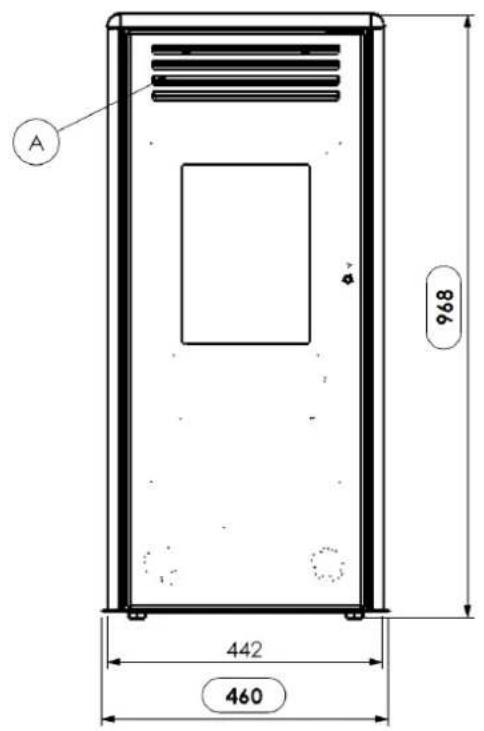

1.4 Descrizione tecnica
1.5 Combustible e uso consentito
1.6 Accessori in dotazione
1.7 Riferimenti normativi
1.8 Targa di identificazione
1.9 Messa fuori servizio della stufa
1.10 Istruzioni per richiesta di intervento e ricambi

2 TRASPORTO ED INSTALLAZIONE

2.1 Imballo, movimentazione, spedizione e trasporto

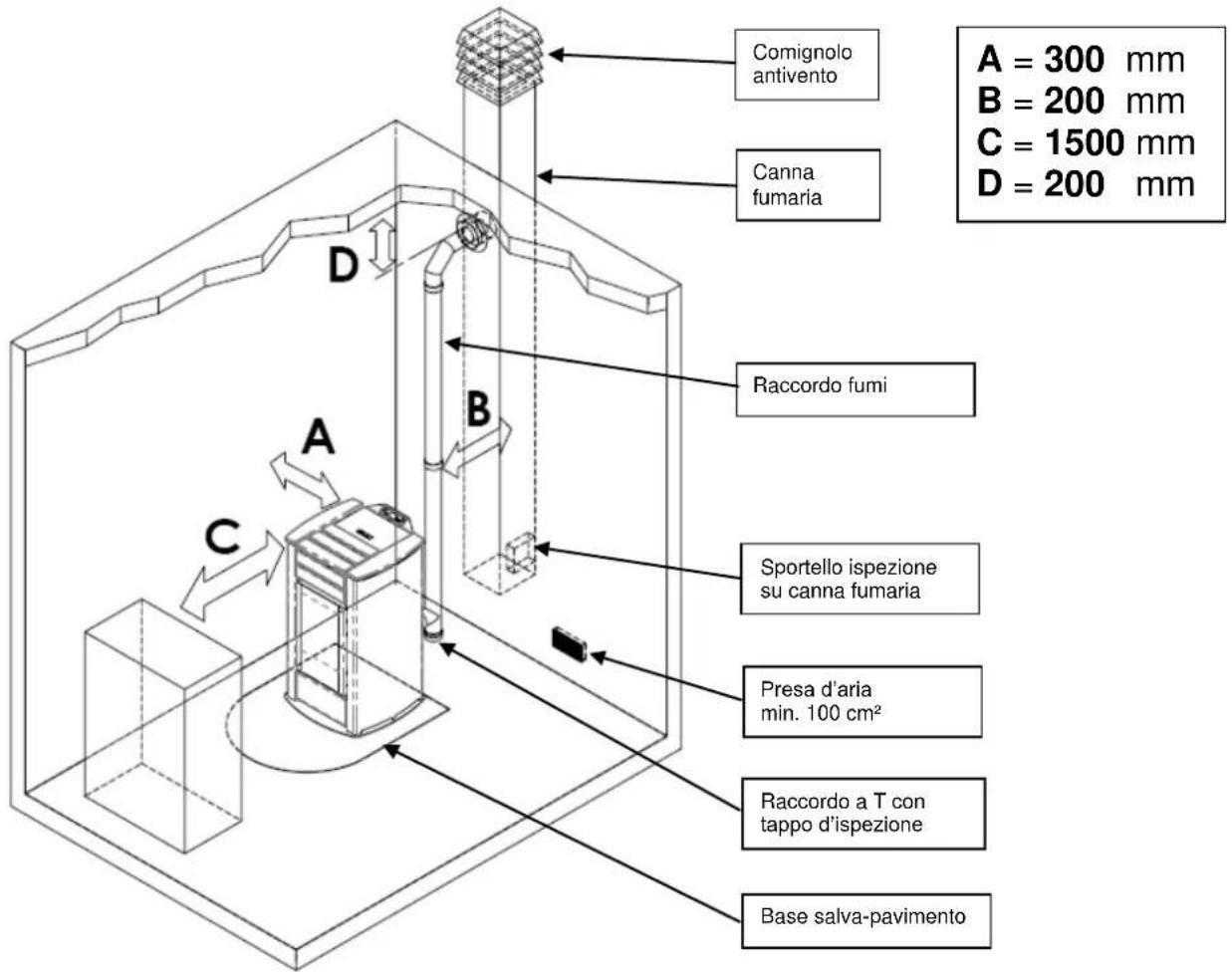

2.2 Luogo d'installazione, posizionamento e sicurezza antincendio
2.3 Presa aria
2.4 Scarico fumi di combustione

2.4.1Tipologie di installmente

2.5 Controllo posizione bracci e deviatore
2.6 Collegamento elettrico

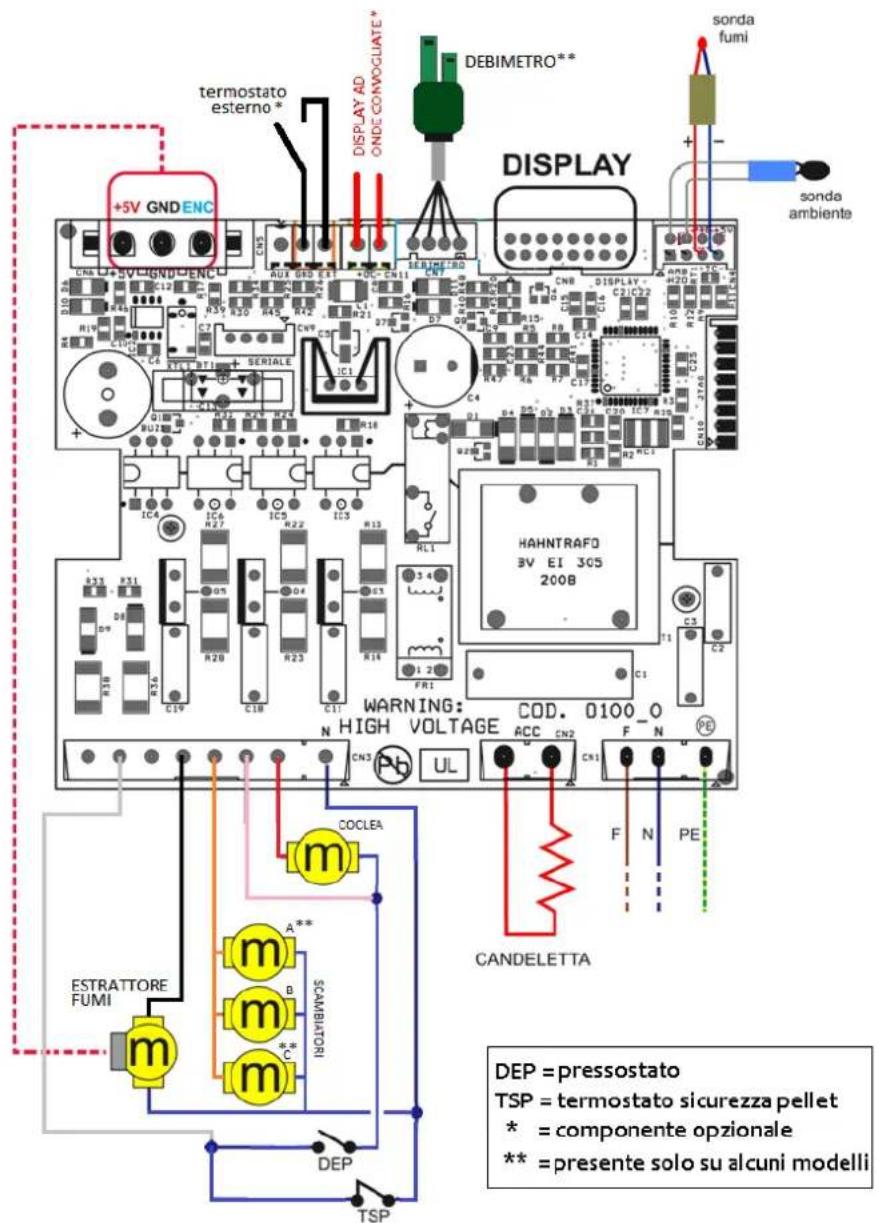

2.7 Schema elettrico
2.8 Pronto intervento

3 SICUREZZE DELLA STUFA

3.1 Distanza sicurezza da materiali inflammabili
3.2 Sicurezza scarico fumi
3.3 Sicurezza sovrapressione in camera di combustione
3.4 Surriscaldamento - termostato sicurezza temperatura serbatoio pellet
3.5 Sicurezza contro il ritorno di fiamma sul canale alimentazione pellet
3.6 Dispositivo elettrico di protezione della sovracorrente
3.7 Sicurezza da interruzione di alim.elettrica
3.8 Guasto ventilatore fumi

4 USO DELLA STUFA

4.1 Premessa

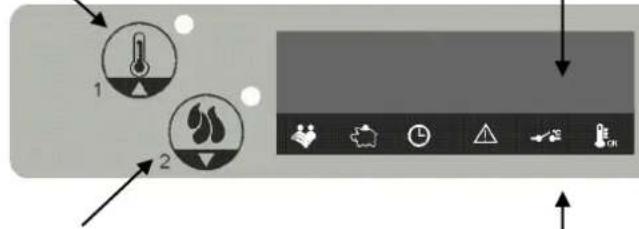

4.2 Pannello comandi
4.3 Accensione
4.4 Lavoro
4.5 Spegnimento stufa
4.6 Menu

4.6.1 menu 01 - regola ventole
4.6.2 menu 02 - set orologio
4.6.3 menu 03 - set crono
4.6.4 menu 04 - scegli lingua
4.6.5 menu 05 - modo stand-by
4.6.6 menu 06 - cicalino
4.6.7 menu 07 - carico iniziale
4.6.8 menu 08 - stato stufa
4.6.9 menu 09 - tarature tecnico
4.6.10 menu 010 - tarature installatore
4.6.11 menu 011 - modalità ECO

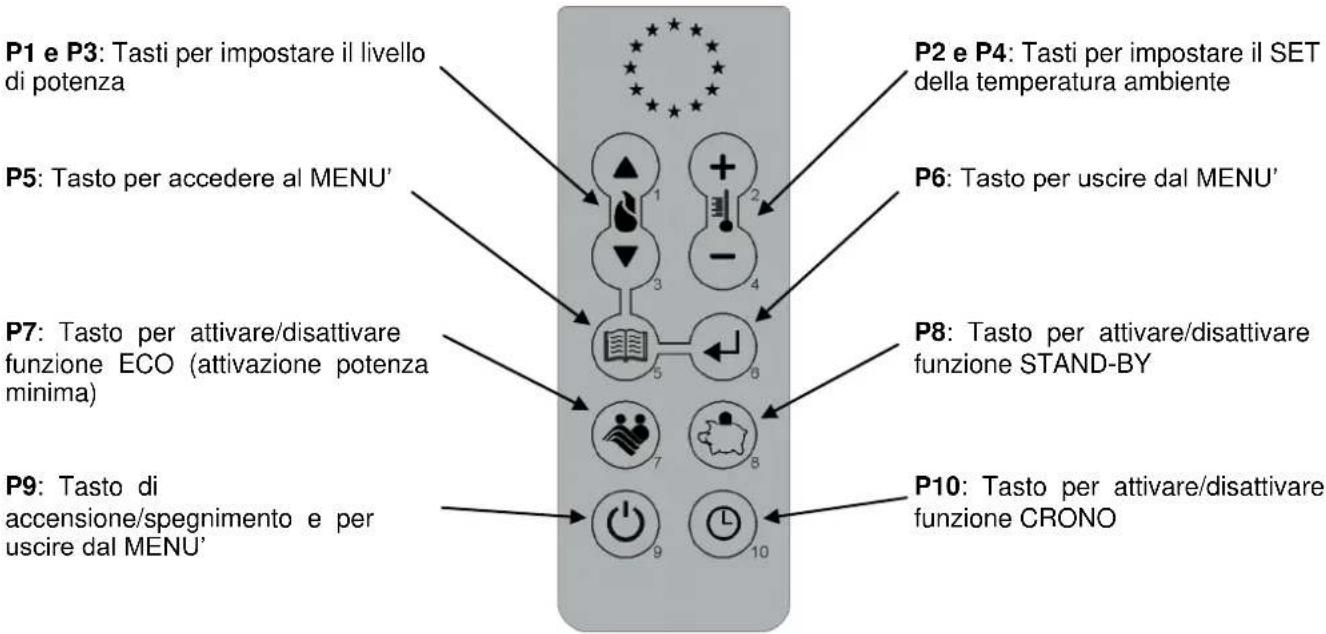

4.7 Telecomando

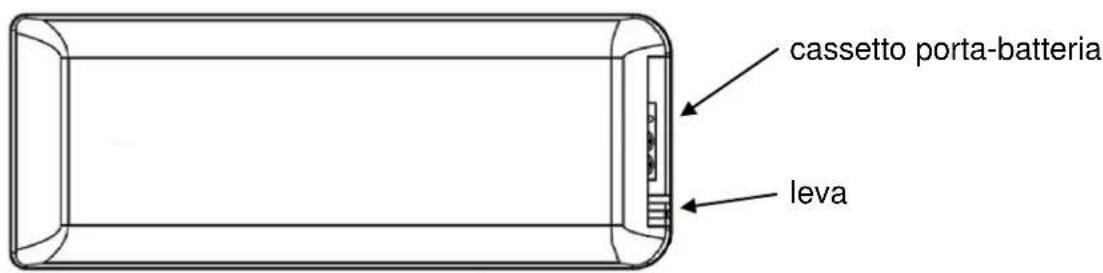

4.7.1 sostituzione batteria
4.8 Termostato -cronotermostato esterno
4.9 Periodo di inattività (fine stagione)

5 PULIZIA DELLA STUFA

5.1 Pulizia braciere
5.2 Pulizia contentitorecene
5.3 Pulizia del vetro e delle fissure circolazione aria
5.4 Pulizia estrattore fumi e camera di combustione
5.5 Pulizia debimetro
5.6 Pulizia delle ceramiche
5.7 Pulizia raccordo fumi - canna fumaria

6 MANUTENZIONE

6.1 Premessa

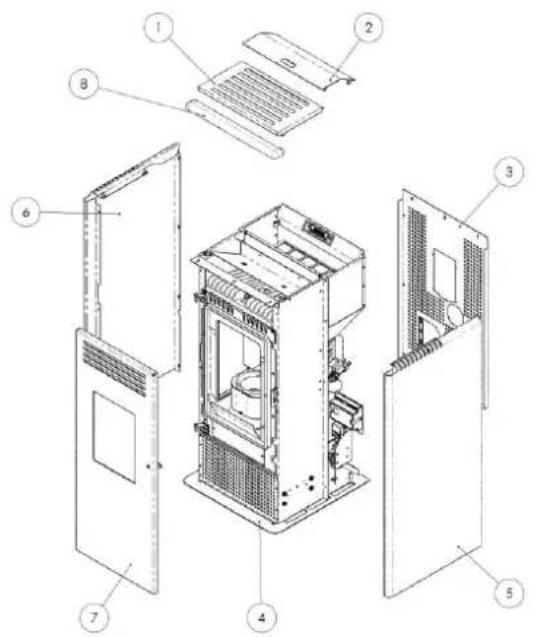

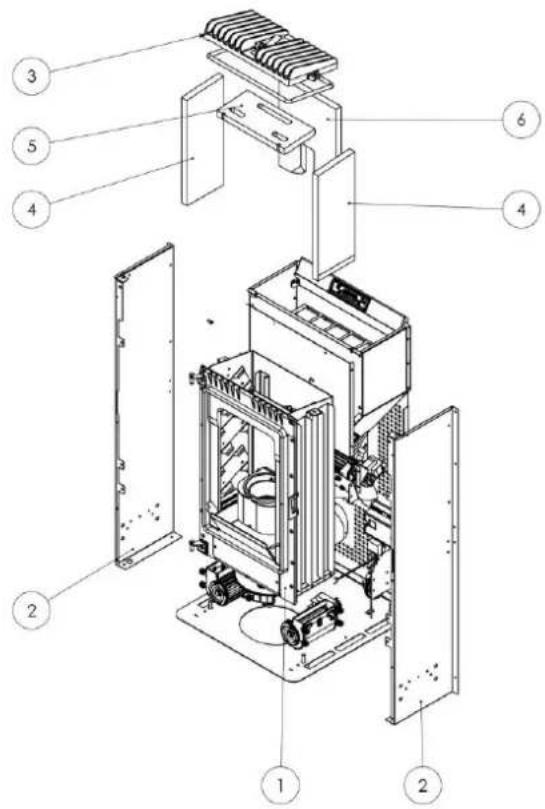

6.2 Smontaggio rivestimento
6.3 Componenti interni della stufa

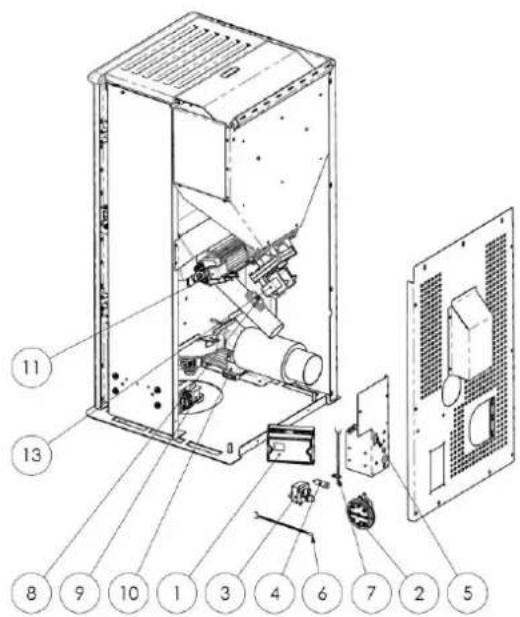

6.4 Componente elettrici

7 RICERCA GUASTI

7.1 Gestione degli allarmi

8 MENU INSTALLATORE

1 AVVERTENZE GENERALI

1.1 Introduzione

Gentile Cliente ,

Desideriamo innanzi tutto ringraziarLa per la fiducia accordataci acquistando un nostro prodotto. La invitiamo a leggere e seguire attendamente i consigli conteni in quello manuale d'installazione, uso e manutenzione al fine di poter sfruttare al meglio le qualità del prodotto.

Tutti i documenti relativi a certificazioni o dichiarazioni dell'apparecchio in modo particolare la dichiarazione di conformità e la dichiarazione di prestazione sono reperibiliattraverso il site web del marchio commerciale.

1.2 Come utilizzato il manuale

La ditta produrtrice si riserva di apportare in qualsiasi momento, alla preavviso alcuno, eventuali modifiche tecniche od estetiche ai prodotti.

Le operazioni d'installazione , uso e manutenzione della stufa devono soddisfare i requisiti descritti in istesso manuale nonché le leggi e le norme Europee , Nazionali , Regionali , Provinciali e Comunali .

I disegni, le misure, gli schemi ed agli altra configurazione, sono qui riportati solo a scopo esemplificativo.

Il presente manuale costituisce parte integrante del prodotto ; verificare che sia sempre a corredo dell'apparecchio e in caso di vendita , trasferimento ad un'alto proprietario o installato in un'alto luogo assicurarsi della sua presenza in modo che possa essere consultato in qualsiasi momento .

In caso di smarrimento o danneggiamento richiedere copia al Centro di Assistenza Tecnico autorizzato in modo che l'apparecchio abbia sempre a corredo il proprio manuale.

!	Questo significato indica la presenza di un messaggio importante a cui prestare particolare attenzione in quanto la mancata osservanza di quanto scritto, può provocare seri danni alla stufa e alle persone
	Una voce che richiede particolare attenzione è evidenziatà con il "testo in grassetto"

1.3 Norme di sicurezza.

• Leggere il manuale d'uso e manutenzione prima di installare , accedere e manutentare la stufa .
• Eseguire l'installazione, il collegamento elettrico, il collaudo e la manutenzione da un technique qualificato e/o autorizzato.
• Collegare la stufa ad una canna fumaria a Norma tramite un terminale ispezionabile ; il collegamento di più apparecchi cui avvenire solo se viene contemplato delle Norme locali e concesso dall'Organismo di controllo della canna fumaria.
• Collegare la stufa all'aspirazione tramite un tubo o presa d'aria dall'esterno.
• Collegare la stufa ad una presa elettrica a Norma tensione 230 V- 50 Hz .
  Verificare che l'impiano elettrico e le prese abbiano la capacité di所提供 rere l'assorbimento massimo dell'apparecchio riportata sull'etichetta e sul presente manuale.
• Prima di agli manutenzione staccare la spina elettrica alla stufa ed operare solo con stufa fredda.
  Non impiegare liquidi o sostanze infiammabili per accendere la stufa o per ravivare la fiamma: a stufa accesa l'accensione del pellet è automatica.
• La stufa a pellet deve essere alimentata solo ed esclusivamente con pellet di legna aventi le caratteristiche descripte nel presente manuale.
• La stufa non deve essere usata come inceneritore.
• Non chiudere in alcun caso le aperture di ingresso dell'aria comburente e uscita fumi .
  E' Vietato manipolare sostanze lavori e opsoniche delle vicinane della stufa durante il suo funzionamento.
  Non rimuovere o modificare la griglia di protezione del serbatoio pellet ed in generale i dispositivi di sicurezza.
  E' vietato il funzionamento della stufa con la porta fuoco aperta e/o vetro rovinato o rotto.
• Durante il funzionamento il forte calore sviluppato alla combustione del pellet surriscalda le superfici esterne della stufa in particolare la porta fuoco, maniglia e tubo scarico fumi .Evitare quando di entrare in contatto con tali parti nella opportune protezioni.
• Tenere ad opportuna distanza di sicurezza oggetti non resistenti al calore e/o infiammabili.
• Pulire regolarmente il bracciere ad agli accensione o ricarica pellet.
• Pulire regolarmente il condotto e deflettori fumi interno della camera di combustione da personale qualificato.
• Evitare la formazione di fumo ed incombusti in fase di accensione e/o durante il normale funzionamento, l'ecessivo accumulo di pellet incombusto nel braciere deve essere rimioso manually prima di procedere con una nuova accensione.
• Avvertire bambini eospiti dei pericoli sopra descritti.
• In caso di anomale di funzionamento, la stufa può essere riuccesa solo dopo averere ripristinato la causa del problema.
• Qualiasi manomissione e/o sostuzione non autorizzata di particulari non originali della stufa cui causare pericolò per l'incolumità dell'utente e solleva il costruttore da agli responsabilità civile e penale.
• Utilizzato solo ricambi originali consigliati dal produttore.

La ditta produttrice non è responsabile di inconvenienti, rotture o incidenti dovuti al mancato rispetto o alla mancata applicazione delle indicazioni soprascritte e continue nel manuale.

1.4 Descrizione tecnica

La stufa funzione esclusivamente a pellet e diffonde nell'ambiente un calore sano e sicuro. I sistemi di controllo automatici di cui è dotata garantisco una resa termica ottimale ed una combustione completa, inoltre sono presenti dei sistemi di sicurezza atti a garantire un funzionamento sicuro via per i componenti della stufa via per l'utente.L'apparecchio installato a norma funzione con qualsiasti condizione climatica esterna e comunque in condizioni critiche (vento forte, gelo, ect.) possono intervenire i sistemi di sicurezza che spengono la stufa.

La stufa mod. SMART con potenza nominale di 6,97 kw garantisce un volume massimo riscaldabile di 199 m3 considerando il coefficiente del fabbisogno energetico dell'edificio pari a 35 W/m3. Esso cuiare in funzione dell'isolamento, della tipologia e della zona climatica.

Per i dati tecnici fare riferimento alla tabella di pag.8.

Ingombri stufa pellet SMART

Legenda:

A-Griglie passaggio aria
B-Allacciamento cavo elettrico
C-Aspirazione aria comburente diam. 50mm
D-Allacciamento tubo espulsione fumi diam. 80mm
E-Sportello serbatoio pellet

Per aprire la porta insere la maniglia in dotazione e ruotare in senso antiorario

1.5 Combustibile e uso consentito

Le stufe a pellet funzionano esclusivamente con pellet (pastigie) di varie essenze di legno conformi alla normativa DIN plus 51731 o UNI EN 14961-2 o -Norm M 7135 ovvero aventi le seguenti caratteristiche:

Potere calorico	min 4.8 kWh/kg (4180 kcal/kg)
Densità	680-720 kg/m3
Umidità	max 10% del peso
Diametro:	6 ±0.5 mm
Percentuale ceneri	max 1.5% del peso
Lunghezza:	min 6 mm- max 30 mm
Composizione:	100% legno non trattato dell'industria del legno o post consumo alla aggiunta di sostenze leganti e privo di cortecchia conforme alle normative vigenti
Imballo	in sacchi realizzati in materiale ecocompatibile o biologicamente decomponibile o in carta

Il serbatoio di contentimento del pellet si trovava nella parte posteriore della stufa. Lo sportello di aperture è posizionato nella parte superiore e il caricamento avviene manually sua stufa spenta sua accesa ponendo attenzione a non farlo fuoriuscire dal serbatoio e di operare in completa sicurezza.

L'utilizzo di pellet con caratteristiche diverse rispetto a quello testato dal technique durante la 1^ accensione implica una nuova taratura dei parametri di carico pellet della stufa, tale intervento è escluso alla garanzia.

• Immagazzinare il pellet in luogo asciutto e privo di umidità.
• Ai fini di un funzionamento regolare ed efficente non è possibile il caricamento manuale del pellet o altri combustibili nel braciere
• Evitare il caricamento nel serbatoio di combustibili non conformi.
• Evitare il caricamento nel serbatoio di corpi estranei quali contentori , scatole , sacchetti , metalli etc...
• L'utilizzo di pellet scadenti e non conforme, danneggia e promotte il funzionamento dell'apparecchio facendo decadere la validità della garanzia con esclusione della responsabilità da parte del costruttore.

1.6 Accessori in dotazione

La dotazione è comprensiva di:

Manuale d'installazione, uso e manutenzione;

Chiave di aperture - chiusura porta fuoco .

Telecomando

1.7 Riferimenti normativi

Norma UNI 10683:2012 : Requisiti di installmente dei generatori di calorie alimentati a legna o altri biocombustibili solidi :

Norma UNI EN14785:2006 : Requisiti di progettazione , fabbricazione , costruzione , sicurezza e prestazioni , istruzioni e marcature , unitamente ai relativi metodi di prova per le omologazioni degli apparecchi funzionanti a pellet ;

Norma CEI EN 60335-1 : Sicurezza degli appearecchi elettrici d'uso domestico e similare - parte1 ;

Norma CEI EN 60335-2-102 : Sicurezza degli appearecchi elettrici d'uso domestico e similare - parte 2 ;

Norma CEI EN 55014-1: Resistenza elettromagnetica - Requisiti per elettrodomestici, attrezzi elettrici e apparecchi elettrici simili - Parte 1: Emissione di disturbo ;

Norma CEI EN 55014-2: Resistenza elettromagnetica – Requisiti per elettrodomestici, attrezzi elettrici e apparecchietelettrici similii – Parte 2: Immunità; Norma famiglia di prodotti ;

Norma CEI EN 61000-3-2 : Limiti per le emissioni di corrente armonica ( Corrente ingresso ≤16 A per fase ) ;

Norma CEI EN 61000-3-3 : Limitazione delle fluttuazioni di tensione e del flicker in sistemi di alimentazione in bassa tensione per apparecchiature con corrente nominale ≤ 16A

Norma CEI EN 62233 : Metodi di misura per campi elettromagnetici degli apparecchi elettrici di uso domestico e similari con riferimento all'esposizione umana .

Norme DIN plus 51731 - UNI CEN/TS 14961 - Ö-Norm M 7135 : Norme riguardanti le specifiche e laclassificazione del pellet .

1.8 Targa di identificazione

La targa di identificazione è posta sulla superficie interna dello sportello serbatoio pellet o sulla parete posteriore della stufa. Su diessa sono riportati tutti i dati caratteristici relativi alla stufa compresi i dati del costruttore, il numero di matricola, la marcatura CE, il lavoratorio di prova e il numero di riferimento della dichiarazione di prestazione.

1.9 Messa fuori servizio della stufa

Nel momento in cui si decide di non utilizzato definitivement la stufa, scollegare l'alimentazione elettrica e scaricare completeness il pellet dal serbatoio. Per provvedere allo smaltimento della stufa, è necessario sigillarla all'interno di un robusto imballo e contattare gli organiomi locali preposti per queste operazioni in modo da procedere secondo le norme locali vigenti, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura similare.

Il symbolo del cassetto barrato riportato sull'etichetta dell'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente da altri rifiuti.

1.10 Istruzioni per richiesta di intervento e ricambi

Per richiedere qualsiasi intervento e/o ricambio contattare il proprio rivenditore, importatore di zona o il centro di assistenza autorizzato più vicino, esponendo in modo chiaro i seguenti dati: modello della stufa; numero di serie, data di acquisto, lista dei ricambi e informazioni sulle anomalie o malfunzionamenti riscontrati.

• Gli intervenuti sui componenti devono essere effettuali da personale autorizzato e/o qualificato.
• Prima di agli'intervento accertarsi che sia disinserito agli collegamento elettrico e che la stufa sia fredda.
• Utilizzare solo ricambi originali.

2 TRASPORTO ED INSTALLAZIONE

2.1 Imballo, movimentazione, spedizione e trasporto

Il sollevamento della stufa completeness di imballo quo essere effettuato mediante carrello elevatore, inserendo le forche, di adeguata lunghezza, nelle apposite sedi del bancale in legno. E' necessario accertarsi che i dispositivi utilizzati per il sollevamento e il trasporto siano in grado di sostortare il peso della stufa significato sulla targhetta di identificazione e sul presente manuale.

Evitare il passaggio del carico su zone nelle quali la caduta del carico può essere un pericolo.

Aprière l'imballo, rimuovere la stufa dal bancale e posizionarla nel luogo prescelto facendo attenzione che sia conforme a quanto previsto.

Si raccomanda di adagiare la stufa sul pavimento con la massima cautela evitando qualsiasi urto e di posizionarla nella zona preposta ; inoltre è indispensable verificare la portata del pavimento in funzione del peso della stufa , in caso contrario consultare un technician specializzato.

Lo smaltimento o il riciclaggio dell'imballo è a cura dell'utente finale in conformità alle norme locali vigenti in materia.

2.2 Luogo d'installazione, posizionamento e sicurezza antincendio

L'ambiente di installatione deve essere sufficientemente ventilato per consentire l'evacuationi di eventuali piccole, perdite di fumo di combustione. L'apparecchio è idoneo al funzionamento in ambiente domestico con temperatura minima non inferiore a 0^ .

Per evitare il rischio di incendio è necessario proteggere dal calorie e dalle radiazioni del fuoco le strutture circostanti la stufa . I pavimenti in legno o in qualsiasi materiale infiammabile devono essere opportunamente protetti alla base con pannelli in acciaio o in vetro temperato ; la protezione dovrà ricoprire altre la baseanche una certa area di fronte la stufa .Eventuali travature e tavole in legno poste sopra e attraversate alla canna fumaria devono essere opportunamente protette secondo leindicazioni delle specifiche norme vigenti di installmente .

La distanza minima frontale per la protezione di oggetti infiammabili è di 1,5 m. Le distanze minime di sicurezza da materiali infiammabili devono rispetto la tabella di seguito riportata :

Ogni installmente deve prevedere uno spazio tecnico di manovra di facile accesso per le manutenzioni periodiche. La stufa è fornita di 4 piedini regolabili per facilitare il posizionamento in presenza di pavimenti non perfettamente planari : per regolare l'altezza inclinare leggermente la stufa e ruotare il piedino interessato al livellamento . La stufa viene fornita con la sonda ambiente fissatatramite un fascetta sulla parete posteriore della stufa ; si consiglia la rimozione della fascetta e un posizionamento della sonda ideale per la migliorere rilevazione della temperaturenel contestedo dell'ambiente e della lunghezza del cavo . Per una rilevazione lontana alla stufa si consiglia l'infallazione di un termostato/cronotermostato ambiente.

• Non è ammessa l'installazione della stufa nelle camere da letto, nei bagni e in generale nei locali dove è più installato un'alto apparecchio da riscaldamentorawn un afflusso di aria independente.

• In presenza di pavimento in legno installare una base salva-pavimento in conformità alle norme vigenti.

Per anni evenienza è consigliabile disponre di idonei dispositivi antincendio .

• E^ vietato il posizionamento della stufa in ambienti con atmosfera esplosiva.

2.3 Presa d'aria

L'attacco di aspirazione o presa d'aria della stufa è collocato posteriormente ed è di sezione circolare con diametro pari a 32 mm. Nel locale dove viene installata la stufa deve Afflure una quantità d'aria almeno pari a quello necessaria alla combustione; per questo motivo l'aria di combustione deve garantire un flusso d'aria, pulita e priva di elementi inquinanti, per soddisfare una regolare combustione alla massima potenza senza alcun impedimento o ostruzione della sezione di passaggio.

Deve essere aspirata come segue :

dall'ambiente a condizione che in prossimità della stufa si praticata una presa d'aria a parete comunicante con l'esterno di superficie libera minima di 100~cm^2 opportunamente protetta esternamente da una griglia;
oppure da un collegamento direttamente all'esterno con un appropriato tubo di diametro interno minimo di 32 mm e lunghezza massima di 1.5 m provvisto all'estremita di una protezione antivento (curva verso il basso).

L'afflusso dell'aria cui esere ottenuto anche atraverso un locale adiacente a quello d'installazione parche tale flusso possa avvenire liberamente atraverso aperture permanenti comunicanti con l'esterno ; tale locale non puo essere adibito ad autorimessa, magazzino di materiali combustibile o ad attività con pericolo d'incendio .

2.4 Scarico fumi di combustione

Lo scarico fumi cui oessere fatto atraverso un allacciamento ad una canna fumaria tradizionale oppure ad un condotto esterno con tubo isolato o a doppia parete.

I collegamenti di scarico fumi devono garantire un tiraggio minimo di 10 Pa in modo tale che in caso di mancanza temporanea di alimentazione elettrica l'evacuatione fumi venga assicurata .

-Si raccomanda all'installatore di verificare l'efficienza e lo stato della canna fumaria, la rispondenza alle dispositionsi regole locali, norme nazionali ed europee.
- E necessario utilizzare tubi e raccordi certificati con adeguate guarnizioni che garantiscono la tenuta.
- In caso di incendio spegnere la stufa, chiamare tempestivamente i pompieri ed evitare continui tentativi di spegnimento.
- Pulire almeno una volta all'anno il condotto fumario e il relativo raccordo fumi.

2.4.1Tipologie delle installazioni

Di seguito vengono elencate definizioni e requisiti per realizzare secondo Norma italiana UNI10683 per la corretta installatione di uno scarico fumario:

CAMINO: condotto verticale avente lo scopo di raccogliere ed espellere ad un opportuna altezza dal suolo i prodotti di combustione provenienti da un solo appearecchio e nei casi consentiti più di uno.

Requisiti tecnici CAMINO: - essere a tenuta dei prodotti di combustione, isolato e coibentato in funzione dell'impio;

-avere un andamento prevalente verticale con deviazioni dall'asse < 45^

• essere adeguatamente distanziato da materiali infiammabili con intercapedine d'aria o isolante;
• avere sezione interna preferibilmente circolare, costante, libera ed independente;
• è consigliato che il camino sia dotato di camera ispezionabile per la raccolta di materiali solidi
• ed eventuali condense collocato sotto l'imbocco del canale da fumo.

CANALE o RACCORDO da FUMO : condotto o elemento di collegamento tra apparecchio e camino per l'evacuatione dei prodotti della combustione. Requisiti tecnici CANALE : - non deve attraversare locali nel quali è vietata

l'installazione di appearecchi da combustione ;

• è vietato l'uso di tubi metallici flessibili o in fibro-cemento ;
• è vietato l'impiego di elementi in contro-pendenza :
• nei tratti orizzontali devono averandamento con pendenza minima del 3% verso l'alto;
• la lunghezza del fatto orizzontale deve essere minima e non magiore di 3 m ;
• il numero diambi direzione ,enza il raccordo a T non devese più maggiore di 3 ;
• cononio di direzione >90^ usare al max 2 curve con lunghezza in proiezione orizzontale non maggiore di 2 m.
• il canale da fumo deve essere a sezione costante e permettere il recupero della fuliggine .

COMIGNOLO : disposi tivo posto alla sommita del camino atto a facilitare la dispersione in atmosfera dei prodotti della combustione .

Requisiti tecnici COMIGNOLO : - avere sezione equivalente a quella del camino ;

• avere sezione utile non minore del doppio di quella interna del camino ;
• delve impedire la penetrazione di pioggia e di corpi estranei ed in agli condizione atmosferica assicurare lo scarico dei prodotti di combustione ;
• delve garantire un adeguata diluzione dei prodotti ed essere posizionato al di fuori della zona di reflusso;
• delve essere privo di mezzi meccanici di aspirazione.

Lo scarico diretto dei prodotti della combustione deve essere previsto a fatto ed è vietato verso spazi chiusianche a cielo libero .

2.5 Controllo posizione bracci e deviatore

Prima di accendere la stufa è importante controllare che il braciere sia in posizione corretta ovvero alloggi negli apposti incastri. Inoltre controllare che il deviatore fumi superiore sia incastrato nella propria sede. Una posizione errata del deviatore comporta malfunzionamenti ed unccessivo annerimento del vetro.

Adgni accensione dell'apparecchio controllare la corretta posizione del braciere sul relativo porta braciere.

2.6 Collegamento elettrico

Collegare il cavo di alimentazione elettrica su una presa elettrica a parete.

La tensione fornita dall'impiano deve corrispondere a quella indicata sulla targhetta di identificazione della stufa, e nel paragrafo relativo ai dati tecnici di questo manuale.

Nel periodo inutilizzo della stufa è consigilabile togliere il cavo di alimentazione alla stessa.

• Assicurarsi che l'impiano elettrico sa a norma, provvisto della messa a terra e dell'interruttore differenziale secondo le Norme vigenti.
• Il cavo di alimentazione non deve mai toccare il tubo di scarico della stufa.

2.7 Schema elettrico

2.8 Pronto intervento

Per agli evenienza è consigliabile disporre di idonei dispositivi antincendio.

Se si manifesta un incendio procedere come segue :

• Scollegare immediatamente la presa di corrente.
• Spagnere tramite l'uso di idonei estintori.
  -Richiedere l'immediato intervento dei vigili del fuoco.
• Non spagnere il fuoco con l'uso di getti d'acqua.

3 SICUREZZE DELLA STUFA

3.1 Distanza sicurezza da materiali inflammabili

L'apparecchio va collocato ad una distance minima perimetrale da materiali inflammabili al fine di evitare pericoli di incendio secondo leindicazioni presenti nella tabella tecnica del manuale e riportate nella targa dello stesso.

Porre attenzione alla tipologia del pavimento : per materiali delicati ed infiammabili si raccomanda l'utilizzo di piastre in acciaio o vetro temperato come base di appoggio ( vedere capitolo 2 - Trasporto ed Installazione) . In caso di presenza di oggetti ritenuti particolarmente delicati quali mobili, tendaggi, divani aumento considerevolmente la distanza della stufa .

3.2 Sicurezza scarico fumi

Nel normale funzionamento, la camera di combustione è in depressione garantendo la tenuta da eventuali perdite di fumo nell'ambiente. Nel caso in cui non si raggiunge un dato valo di vuoto o lo scarico di uscita dei fumi è ostruito, il vacuostato capta la mancanza di depressione all'interno della camera di combustione etramite il controlledelettronico interrompe il funzionamento del motore rotazione coclea avvisando l'utente dell'anomalia con un messaggio sul pannello comandi ' AL 8 MANCA DEPRESS ' o ' AL 9 TIRAGGIO INSUF '.

3.3 Sicurezza sovrapressione in camera di combustione

Eventuali e/o improvvise sovrappensioni dei fumi di combustione all'internalo della camera e dei condotti di evacuationie dei fumi vengono scariciatattraverso l'apertura delle valvole di sicurezza poste sopra lo scambiatore di calore. Durante il normale funzionamento queste valvole sono chiuse dal proprio peso e alla depressione della camera e garantiscano la tenuta contro I'eventuale uscita dei fumi.

Controllare periodicamente la chiusura, lo stato di integrità del dispositivo e il relative funzionamento.

3.4 Surriscaldamento- termostato di sicurezza temperatura serbatoio pellet

Sul convogliatore del pellet è posizionata una sonda di temperatura collegata ad un termostato di sicurezza che in caso di eccessivo riscaldamento > 85°C disattiva automaticamente l'alimentazione del pellet. In tal caso l'estrattore e/o ventilatori continuano a funzionale consentendo il rapido raffreddamento dell'apparecchio. L'anomalia viene visualizzato sul pannello comandi con il messaggio ' AL 7 SICUREZ TERMICA'. In caso di intervento operare come segue:

Lasciare raffreddare la stufa per almeno 45 minuti.

Ripristinare il termostato premendo il pulsante vicino all'interruttore dietro la stufa svitando precedentamente il coperchietto di protezione

(figura lato)

Riavviare la stufa come da normale avvio.

3.5 Sicurezza contro il ritorno di fiamma sul canale alimentazione pellet

Le soluzioni che impediscono il ritorno di fiamma sono:

depressione in camera di combustione ved. par 3.2.
la forma a sifone del canale di alimentazione pellet.
la sicurezza sulla temperatura del serbatoio ved. par 3.4.

3.6 Dispositivo elettrico di protezione alla sovracorrente

L'apparecchio è protetto contro la sovracorrente da fusibile/i da 2A inserti sull'alimentazione della scheda elettronica.

3.7 Sicurezza da interruzione di alimentazione elettrica

Per brevi interruzioni di corrente l'apparecchio si riaccende automaticamente.

La mancanza temporanea dell'alimentazione elettrica non limita la sicurezza della stufa e la temperatura del serbatoio non raggiunge valori elevati (< 85^) viste la modesta quantità di pellet in combustione nel braciere. Tale anomalia può create una breve fuori uscita di fumi nell'ambiente che non comporta alcun pericolo per la sicurezza.

E' vietato manomettere i dispositivi di sicurezza.

3.8 Guasto ventilatore estrazione fumi

Se per qualsiasi motivo il ventilatore di estrazione fumi si ferma, il controllo elettronico blocca istananeamente la fornitura di pellet visualizzando il messaggio AL 4 ASPIRAT-GUASTO'.

4 USO DELLA STUFA

4.1 Premessa

La stufa a pellet presenta il vantage di unire il calore della fiamma del legno, alla comodità della gestione automatica della temperatura con la possibilità di programmare settimanalmente l'accensione e lo spegnimento.

Per un utilizzo sicuro ed affidabile è consigliato osservare le seguenti prescrizioni:

con la prima messa in funzione si possono riscontrare cattivi odori, pertanto si deve provvedere ad una buona aerazione del locale, soprattutto durante il primo periodo di funzionamento;

il caricamento del serbatoio deve essere fatto esclusivamente con pellet, durante tale operazione evitare che il sacco venga aicontatto con le superfici calde della stufa;

non inseire nel serbatoio nessun altro tipo di combustibile che non sia pellet di legno conforme a quanto prescritto; l'apparecchio non deve essere utilizzato come incineratore di rifiuti;

la stufa delve funzionare solo ed esclusivamente con la porta fuoco sempre chiusa;

le guarnizioni della porta fuoco vanno controllate periodicamente per evitare che vi siano infiltrazioni d'aria;

per garantire un efficente rendimento termico ed una corretta funzionalità è necessario effettuire la pulizia del braciere ad agli carico pellet;

alla prima accensione è importante non surriscaldare la stufa ma portarla gratatamente in temperatura;

la stufa durante l'accensione, funzionamento e spegnimento, a causa delle dilatazioni termiche a cui è soggetta, cui è sognate.

4.2 Descrizione del pannello comandi

Il controlo della stufa avviene tramite l'utilizzo di un pannello comandi munito di quattro tasti e di un display ad LCD. Il pannello consente l'accensione e lo spegnimento, la regolazione durante il funzionamento e l'impostazione dei programmi di gestione e manutenzione.

Di seguito è riportato il pannello comandi e le principali funzioni dei tasti: Display LCD

P1: Tasto per impostare il SET della temperature ambiente e per scorrere i vari menu

P4: Tasto di accensione/spegnimento e per uscire dal MENU'

Ricevitore IR

P2: Tasto per impostare la potenza e per scorrere i vari menu

P3: Tasto per accedere al MENU

Indicazione della funzioni attivate

4.3 Accensione

Prima di procedere con l'accensione della stufa è necessario verificare i seguenti punti:

• assicurarsi di aver letto e compreso quando riportato nel manuale;
• il serbatoio delve essere carico di pellet;
• la camera di combustione deve essere pulita;
• il bracciere deve essere complemente libero, pulito da eventuali residui di combustione e posizionato correttamente nella sede del portabracciere;
• verificare la chiusura ermetica della porta fuoco e del cassetto cenere;

• Alla prima accensione togliere dal focolare della stufa e dal vetro tutti i componenti che potrebbero bruciare (istruzioni/etichetta).
• Eventuali accensioni eseguite dopo lunghe inattività dell'apparecchio richiedono una pulizia completa della camera di combustione e la rimozione di eventuali resti di pellet giacenti da tempo all'interno del serbatoio in quanto combustibile umido non più idoneo alla combustione.

Per accendere la stufa premere il tasto P4 del pannello per alcuni secondi. Sul display a LCD comparirà la scritta START. Questa fase è automatica ed è completamente gestita dal controllo elettronico, perché una possibilità di intervenire sui parametri.

La stufa esegue in sequenza le fasi di avvio secondo le modalità definite dai parametri raggiungendo la condizione di lavoro. Trascorso un dato tempo, se la temperatura fumi non ha raggiunto il valore minimo ammesso la stufa si pone in stato di allarme.

• E^ vietatoutilizzareliquidi inflammabili per l'accensione.
• In caso di continuue mancate accensioni contattare il Centro di Assistenza.

4.4 Fase di lavoro

Conclusa in modo positivo la fase di avvio, la stufa passa alla modalità LAVORO, che rappresenta il normale funzionamento. E' possibile regolare la potenza di riscaldamento premendo il pulsante P2 e poi il pulsante P1 e P2 dal valorome massimo di 5 ad un valoro minimo di 1.

La stufa regola automaticamente la ventilazione dell'aria calda in funzione della potenza impostata.

Oltre alla potenza, si più regolareanche la temperatura ambiente. Premere il tasto P1 e con i tasti P1 e P2 impostare il SET desiderato, da un valore massimo di 40^ ad un valore minimo di 7^

• Si raccomanda di controllare il livello del pellet nel serbatoio per evitare che la fiamma si spenga per mancanza di pellet.
• Durante il caricamento del pellet assicurarsi che l'apparecchio sia spento.
• Il coperchio del serbatoio pellet deve rinanere sempre chiuso, va aperto solamente durante il caricamento del combustibile.
• I sacchi di pellet devono essere riposti lontano alla stufa almeno 1,5 m.

Quando si raggiunge il SET di temperatura impostato, si illumina il symbolo corrispondente sul display.

Se viene attivata la modalità STAND-BY, la stufa si spegne molto un ritardo di alcuni minuti. Il riavvio avviene molto快来 che la temperature ambiente scende al di fatto di quale impostata di quello grado (default 2^ ).

Se la modalità STAND-BY non è attivata, oppure se la temperatura fumi ha raggiunto il valore massimo impostato compare sul display LCD il messaggio MODULA e la stufa attiva la procedura di modulazione della fiamma sulla alcun intervento dell'utente.

Se la temperatura dovesseDSPareancora, otre un limite impostato,appare l'allarme HOT FUMI e la stufa attiva la procedura di spegnimento.

Durante la normale operativita nella modalità lavoro, a intervalli prestabiliti viene attivata la modalità PULIZIA BRACIERE per una durata prefissata di alcuni secondi.

4.5 Spegnimento

Per spegnere la stufa premere il pulsante P4 per alcuni secondi. La coclea è immediamente arrestata e l'estrattore fumi viene portato a velocità elevata facendo apparire sul display la scritta PULIZIA FINALE. I motori di aspirazione fumi e di ventilazione dell'aria resteranno accesi fino a che la temperatura della stufa sare scesa sufficientemente.

Al terme dell'operazione comparirà sul display la scritta SPENTO.

Durante la fase di spegnimento non è possibile riavviare la stufa fino a quando la temperatura fumi non è scesa al di fatto di un valore prefissato per un tempo prestabilitito. Qual'ora si prema il tasting di accensione verrà visualizzata la scritta ATTESA RAFFRED.

4.6 Menu

Premendo il tasting P3 si accede al menu. E' suddiviso in undici sottomu che permettono di accedere alle impostazioni del controllo elettronico.

I vari sottomenù si possono scorrere premendo i tasti P1 e P2, e vi si può accedere premendo il tastingo P3 ed uscire premendo il tastingo P4.

4.6.1 Menu 01 - regola ventole

Le velocità delle ventole dell'aria è automatica e segue la potenza impostata. Se si considera limitare il flusso d'aria calda è possibile impostare manually le velocità massima scegliendo un valore da 1 a 5. Impostando ad esempio il valore 3, i ventilatori aumento automaticamente la velocità, ma ricerca superare la velocità d'impostazione pari a 3.

4.6.2 Menu 02 - set orologio

Prima di operare con la stufa è necessario impostare l'ora e la data corrente affinché si abbia un riferimento per le eventuali programmazioni del crono.

Il controlo elettronico è provvisto di batteria al litio mod. CR2032 da 3 Volt che permette all'orologio interno un autonomia propria; qualora a stufa non alimentata l'orologio non mantiene l'orario o alla riaccensione viene visualizzato una series di zeri è necessario procedere alla sostituzione chiamando un centro di assistenza autorizzato.

Per impostare l'orologio, accedere al menu premendo P3 e regolare con i tasti P1 e P2 l'ora. Premendo alla P3, si cui passare alla regolazione dei minuti, del giorno, del mese e dell'anno.

4.6.3 Menu 03 - set crono

Permette di abilitare tutte le funzioni del crono. Per abilitare il crono acceder e primo sottomenu ABILITA CRONO ed impostarlo su ON con i tasti P1 o P2. Si illumina il symbolo corrispondente sul display e la programmazione è attiva. I comandi manuali del pannello e del telecomando resteranno comunque prioritari alla programmazione. Accedendo al secondo sottomenu PROGRAM GIORNO è possibile abilitare o disabilitare il crono giornaliero con i tasti P1 e P2. Premendo poi il tasto P3 è possible impostare fino a due fasi di funzionamento delimitate dagli orari impostati. Accedendo al terzo sottomenu PROGRAM SETTIM è possibile abilitare, disabilitare e impostare le funzioni del crono settimanale.Seguire le medesime modalità del paragrafo precedente. E' possibile impostare fino a quattro fasi di funzionamento delimitate dagli orari e dai giorni impostati.

Effettuare la programmazione con attenzione evitando di sovrapporre le ore di attivazione e/o disattivazione nelle stesso giorni in differenti programmi.

Accedendo al quarto sottomenù PROGRAM WEEK-END è possibile abilitare,disabilitare ed impostare le funzioni del crono nel fine settimana.Seguire le medesime modalità del paragrafo precedente. E' possible impostare fino a due fasi di funzionamento, delimitate dagli orari impostati.

Al fine di evitare operazioni di avvio e spegnimento non voluti, attivare un solo programma per volta.

Accendendo al quinto sottomenu è possible uscire dal menu crono ed accedere a quello principale.

4.6.4 Menu 04 - scegli lingua

Con esta selezione è possibile impostare la lingua desiderata tra quella disponibili.

4.6.5 Menu 05 - modo stand-by

Con la selezione ON nella modalità STAND-BY si illumina il symbolo corrispondente sul display e la stufa si spegne automaticamente dopo che la temperature ambiente ha raggiunto il valore di SET per un tempo prefissato.

La successiva riaccensione in automatico sare possibile solamente quando la temperatura ambiente scende al di除去 di quella impostata di quale grado (default 2^ ).

Con la selezione OFF, non è attiva la modalità STAND-BY, ma la funzione di modulazione. Pertanto quando la temperature supra il valore di SET la stufa funzionera in potenza minima.

4.6.6 Menu 06 - cicalino

Con questa selezione è possibile attivare o disattivare la segnalazione acustica della stufa per gli allarmi.

4.6.7 Menu 07 - carico iniziale

Consente di effettuare un precarico di pellet per un tempo definito. Questa funzione può essere attivata solo a stufa spenta e fredda ed è utilizzata se la coclea di caricamento si è svuotata per esaurimento del pellet. Si avvia con il pulsante P1 e si interrompe con il pulsante P4.

4.6.8 Menu 08 - stato stufa

Tale selezione è riservata al solo tecnico del centro di assistenza COLA autorizzato.

4.6.9 Menu 09 - stato stufa

Tale selezione è riservata al solo tecnico del centro di assistenza COLA autorizzato.

La modifica dei parametri tecnici del menu 09 deve essere effettuata da personale autorizzato e competente; eventuali modifiche fatte in modo casuale posso provocare gravi danni che escludono da qualsiasi responsabilità la ditta COLA.

4.6.10 Menu 10 - tarature installatore

Tale selezione è riservata al solo tecnico del centro di assistenza COLA autorizzato.

4.6.11 Menu 11 - modalità ECO

Con la selezione ON nella modalità ECO, si vincola la stufa a funzionare in modulazione,cisione potenza minima e ventilazione minima. Sul display compare I'indicazione SET ECO e si illumina il symbolo corrispondente.

4.7 Telecomando

Il telecommando è un disposativo che trasmette tramite un diodo ad infrarioso. E' quindi necessario il puntamento verso l'unità ricevente insertita nel pannello di lavoro.

Il telecomando consente le seguenti operazioni:

4.7.1 Sostituzione batteria

Il telecomando è alimentato da una batteria del tipo CR2025 da 3 volt posta nella parte inferiore del dispositivo e per il suo inscriptiono ed eventuale sostuzione è necessario procedere nel modo seguente:

-Agire sulla leva indicata;
- Estrarre completeness the cassetto porta-batteria e sostituire la batteria (modello CR2025 da 3 Volt) rispettando la polarità;
-Inserire il cassetto;
- Controllare il regolare funzionamento.

• Tenere il telecomando lontano da fonti di calore dirette e dall'acqua.
• Le batterie del telecomando devono essere sostitute e smaltite separatamente in apposit contentitori in modo sicuro rispetto le norme locali.

4.8 Termostato esterno

L'apparecchio di series controlla la temperatura ambiente tramite una sonda digitale che ha la funzione di regolare la potenza in base alla temperatura impostata.

Se si desidera utilizzare un termostato supplementare rivolgersi ad un technician autorizzato e seguire le seguente indicazioni:

• specnere l'apparecchio agenda sull'interruttore generale (se disponibile) e staccare il cavo dell'alimentazione;
• smontare la pannellatura per accedere alla scheda madre;
• con riferimento allo schema elettrico, collegare i due cavi del termostato sui relativi morsetti TERM della scheda (utilizzare un termostato del tipo 'normalmente aperto');
• rimontare il tutto e verificare il corretto funzionamento

Impostare poi come segue:

• termostato esterno: impostare un SET temperatura pars a 7^
• cronotermostato esterno: impostare un SET temperatura pari a 7^ , disabilitare la funzionalità crono nel menu 03 ed impostare la funzione STAND-BY su ON. Al raggiungimento della temperatura di SET la stufa non andra in modulazione, ma si spegnerà.

In this case, comunique, si consiglia di utilizzare la funzione di programmazione oraria della stufa e la sola funzione di SET della temperatura del cronotermostato esterno.

Solo con esta impostazione congiunta, infatti, è possibile impostare lo STAND-BY a scelta sua su ON che su OFF, ottenendo rispettovamente la modulazione o lo spegnimento al raggiungimento del SET della temperatura ed ottengo altresi lo spegnimento e l'accensione in base alla programmazione oraria impostata.

Quando il termostato esterno richiede il funzionamento della stufa, sul display si illumina il symbolo corrispondente.

4.9 Periodo di inattività (fine stagione)

Se la stufa non viene utilizzata per lunghi periodi, e/o a fine di agli stagione è consigliato operare come segue
- togliere completamente il pellet dal serbatoio ;
- scollegare l'alimentazione elettrica e togliere il cavo dall'interruttore ;
- pulire accuratamente e, se necessario, sostituire eventuali parti danneggiate da parte di personale qualificato ;
- proteggere la stufa alla polvere con idonea copertura ;
- sistemare in un luogo asciutto sicuro e riparato da agenti atmosferici .

5 PULIZIA DELLA STUFA

E' importante procedere alla pulizia della stufa per garantire un corretto funzionamento ed evitare : annerimento del vetro, cattiva combustione, deposito di cenere ed incombusti nel braciere , minore efficienza termica .

La stufa delve funzionare solo ed escludivamente con porta fuoco sempre chiusa.

Le guarnizioni porta fuoco devono essere controllate periodicamente per evitare infiltrazioni d'aria ; infatti la camera di combustione ed il condotto di scarico pellet lavorano in depressione nelle con lo scarico fumi in leggera pressione .

Le operazioni di pulizia ordinarie vengono normalmente effettuate dal cliente seguito leindicazioni del manuale nelle manutenzioni straordinarie, almeno 1 all'anno, devono essere svolte dal Centro Assistenza Tecnico autorizzato.

• Le operazioni di pulizia di tutte le parti vanno eseguite a stufa completeness fredda ed elettricamente scollegata;
• Smaltire i rifiuti della pulizia secondo le norme locali vigenti ;
• E' vietato mettere in funzione la stufa priva dei rivestimenti esterni ;
• Evitare la formazione di fumo ed incombusti in fase di accensione e/o durante il normale funzionamento.

Di seguito vengono riassunti gli interventi di controllo e/o manutenzione utili per il corretto utilizzato e funzionamento della stufa.

Parti / PeriodeTipologia della pulizia	1 giorno pulizia ordinaria	2-3 giorni pulizia ordinaria	1 mese pulizia ordinaria	2 - 3 mesi pulizia ordinaria	1 anno pulizia straordinaria : effettuata dal Centro Assistenza Tecnico
Braciere	■
Vanocene-cassetto		■
Vetro		■
Scambiatore fumi-deviatore			■		■
Collettore - estrattore fumi				■	■
Guarnizione porta - vetro					■
Canna - raccordo fumario					■

5.1 Pulizia braciere

Togliere il bracci, ed asportare i residui di cenerere che si sono depositati nella camera di combustione e nel porta bracci. A tale scopo cui èsso utilizzato un idoneo aspiratore. Questa operazione dovrè essere eseguita quotidianamente soprattutto in presenza di accumulo di materiale incombusto per assicurare una perfetta condizione di combustione in quanti i fori del bracci permettono il passaggio dell'aria di combustione.

Braciere sporco

Braciere pulito

Porta Braciere pulito

Il bracciere delve appoggiare sul porta bracciere e precisamente sulla tutta la fascia anulare alla presentare luci di passaggio aria.

5.2 Pulizia contentitorecene

Direttamente molto il bracciere - porta bracciere è collocato il contentatorecene. Per procedere alla sua pulizia è necessario apreire la porta fuoco ed aspirare con un idoneo aspiratore lacene presente al suo interno ed eventuali residui di combustione.Dopo la pulizia, è necessario chiudere lo sportello. La pulizia del contentatorecene cui siessere eseguita agli 2-3 giorni in funzione dell'utilizzo della stufa.

5.3 Pulizia del vetro e delle fissure circolazione aria

La pulizia del vetro cui essere effettuata con un panno umido utilizzando detergenti specifici non abrasivi. Tra vetro, ferma vetri e porta fuoco sulla parte inferiore e superiore sono state realizzate apposite fissure per la circolazione dell'aria e la pulizia interna del vetro. E' importante Maintainere pulite tali fissure da eventuali depositi di cenere e polvere. Eseguire quindi periodicamente una pulizia lungo tutto il contorno interno del vetro.

5.4 Pulizia estrattore fumi e della camera di combustione

Almeno una volta all'anno si deve procedere alla pulizia della camera di combustione, rimovendo tutti i residui di combustione dai deviatori interni, e dal percorso fumi. Per eseguire tale operazione è necessario rimuovere il coperchio ed il frontalino superiore della stufa. Rimuovere lo scambiatore in ghisa svitando le viti che lo fissano e procedere quando alla pulizia dei deviatori e della camera.

Inoltre è importante pulire l'estrattore fumi che si trova sotto la camera al quale si accede togliendo lo sportello d'ispezione frontale collocato sulla parte inferiore della camera.

Ogni 3-4 mesi pulire le pareti interne (isolanti-refrattari) della camera di combustione con opportune attrezzature (pennelli) ed eventualmente sostituirle in quanto considerate materiali di usura.

La stufa ogni 1800 ore di funzionamento segnala, tramite un messaggio 'SCADENZA SERVICE', la richiesta di manutenzione straordinaria ( non in garanzia ) da parte di personale qualificato , il quale provvede ad una pulizia completa e al ripristino del messaggio .

Eventuali urti o forzature possono danneggiare l'estrattore fumi rendendolo rumoroso durante il funzionamento pertanto si consiglia di far eseguire tale operazione da personale qualificato.

5.5 Pulizia debimetro (non installato)

All'interno del tubo di aspirazione è installato un debimetro ( misuratore del flusso d'aria comburette ) , il quale periodicamente , agli 3-4 mesi necessità di una pulizia interna con opportune attrezzature ( soffio d'aria compressa o idonei pennelli ) .

5.6 Pulizia delle ceramiche (per modelli in ceramicica)

Le ceramiche sono di fabbricazione artigianale e come tali possono presentare delle piccole imperfezioni superficialisia como micro punctinature sua come disomogeneita cromatiche . Per la pulizia delle ceramiche si consiglia di usare un panno morbido ed asciutto ; l'utilizzo di eventuali detergenti potrebbe evidenziarle eventuali imperfezioni .

5.7 Pulizia raccordo fumi - canna fumaria

Il raccordo fumi delve essere pulito minimo una volta all'anno o quando se ne presenti la necessità in base all'utilizzo che viene fatto della stufa e al tipo di installmente.

L'operazione di pulizia preve de I'aspirazione e la rimozione dei residui su tutti i tratti verticali e orizzontali nonché le curve dall'apparecchio alla canna fumaria.

E consigliato pulire annualmenteanche la canna fumaria per avere la garanzia di una corretta e sicura evacuatione dei fumi .

Per qualiasi manutenzione e pulizia di fine stagione la ditta COLA consiglia di affidarsi ad un centro di assistenza autorizzato che,及其他 ad eseguire le operazioni di pulizia verificcheràanche lo stato di usura dei componenti interni alla stufa.

6 MANUTENZIONE

6.1 Premessa

Gli interventi sui componenti interni della stufa devono essere effettuali da personale qualificato, rivolgendosi al centro assistenza autorizzato più vicino.

Prima di anni intervento accertarsi che sua disinserita la spina dell'alimentazione elettrica e la stufa sua completeness fredda.

6.2 Smontaggio rivestimento

Legenda:

1-Coperchio superiore in acciaio verniciato
2-Sportello serbatoio pellet
3-Pannello posteriore
4- Protezione motoriduttore
5-Pannello laterale dx
6-Pannello laterale sx
7- Porta fuoco
8- Listello di ceramica

6.3 Componenti interni della stufa

Legenda :

1-Camera di combustione
2-Supporto dx-sx
3-Scambiatore in ghisa
4-Pareti laterali vermiculite
5-Deviatore superiore vermiculite
6-Parete posteriori vermiculite

Vista esplosa della camera di combustione e delle parti collegate rif. stufa SMART

6.4 Componente elettrici

Legenda:

1-Scheda elettronica
2-Vacuostato di controllo e sicurezza
3-Termostato sicurezza
4-Connettore portafusibile
5-Porta di connessione serial
6-Sonda ambiente
7-Sonda fumi
8-Debimetro
9-Ventilatore tangenziale dx
10-Ventilatore tangenziale sx
11-Ventilatore tangenziale posteriore
12-Pannello di comando mod.N032
13-Motoriduttore

7 RICERCA GUASTI

7.1 Gestione degli allarmi

La presenza di un allarme si identifica con l'emissione di un segnale acustico (se attivato) e con un messaggio presente sul pannello di controllo.

In caso di allarme si attiva automaticamente la procedura di spegnimento. Annullare la segnalazione premendo il tasto P4 e attendere che la stufa raggiunga lo stato di OFF. Risolverve la causa che lo ha provocato e riavviare la stufa secondo la normale procedura illustrata nel presente manuale.

Sotto sono elencati gli allarmi che possono comparire sul pannello di controllo con cause e rimedi:

ALLARMI - MESSAGGI
Segnalazione	Anomalia	Cause possibili	Rimedi
AL 1BLACK OUT	Avviene nel caso di interruzione di alimentazione elettrica durante le fase di funzionamento	E' mancata l'alimentazione dell'impianto elettrico del locale di installazione della stufa	- Portare la stufa in OFF premendo il pulsante P4 e ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotte da un centro di assistenza
AL 2SONDA FUMI	Avviene nel caso di guasto della sonda di rilevamento della temperatura dei fumi	- La sonda è guasta- La sonda è scollegata alla scheda	Le operazioni di ripristino devono essere condotto da un centro di assistenza
AL 3HOT FUMI	Avviene nel caso cui la sonda fumi rileviva una temperatura dei fumi elevata	- Surriscaldamento della stufa dovuto all'utilizzo per un tempo eccessivamente prolongato- Il ventilatore tangenziale è difettoso o non è alimentato- Ecessivo carico pellet	- Attendere il raffreddamento della stufa e ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotte da un centro di assistenza
AL 4ASPIRAT-GUASTO	Avviene quando il ventilatore di aspirazione fumi è guasto	- Il ventilatore fumi è bloccato- Il sensore controllo velocità è guasto- Manca l'alimentazione elettrica al ventilatore fumi	Le operazioni di ripristino devono essere condotte da un centro di assistenza
AL 5MANCATA ACCENS	In fase di accensione non infiamma il pellet	- Il serbatoio del pellet è vuoto.- La resistenza elettrica è difettosa, sporca o fuori alla corretta posizione.- Taratura carico pellet non corretta.	- Verificare la presenza di pellet nel serbatoio.- Ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotto da un centro di assistenza
AL 6MANCANOPELLET	Durante le fasi di funzionamento, si spelgne la fiamma	- Il serbatoio del pellet si è svuotato- Il motoriduttore di carico pellet è guasto o non alimentato	- Verificare la presenza di pellet nel serbatoio- Ripetere la procedura di accensione- Altre operazioni di ripristino devono essere condotto da un centro di assistenza
AL 7SICUREZTERMICA	Avviene nel caso di'intervento del termostato di sicurezza della temperatura canale coclea.	- Surriscaldamento della stufa dovuto all'utilizzo per un tempo eccessivamente prolongato- Braciere intasato da un eccessiva quantità di cenere accumulata	Sbloccare il termostato di sicurezza agenda sul pulsante di ripristino e ripetere la procedura di accensione
AL 8 MANCA DEPRESS	In fase di lavoro la stufa rileva una pressione inferiore alla soglia di taratura del vacuostato	- La camera di combustione è sporca - Il condotto fumi è ostruito - La porta fuoco non è chiusa - Le valvole antiscoppio sono aperte-inceppate - Il vacuostato è difettoso	- Verificare la pulizia del condotto fumario e della camera di combustione, la chiusura ermetica della porta e della valvola anticospiccio. Poi ripetere la procedura di accensione - Altre operazioni di ripristino devono essere condotte da un centro di assistenza
AL 9 TIRAGGIO INSUFF	Il flusso d'aria comburente è scesto al di fatto di una soglia predefinita	- La camera di combustione è sporca - Il condotto fumi è ostruito - La porta fuoco non è chiusa - Le valvole antiscoppio sono aperte-inceppate - Il debimetro è sporco o difettoso	- Verificare la pulizia del condotto fumario, della camera di combustione e del debimetro; la chiusura ermetica della porta e delle valvole anticospiccio. Poi ripetere la procedura di accensione - Altre operazioni di ripristino devono essere condotte da un centro di assistenza
AL b ERRORE TRIAC COC	Avviene quando il motoriduttore funziona in continuo	- Parametri insertiti non corretti - La schedà madre difettosa	Le operazioni di ripristino devono essere condotte da un centro di assistenza
ATTESA RAFFRED	Avviene riaccendendo la stufa subito dopo averla spenta	Stufa più troppo calda per poter iniziare una fase di accensione	Attendere il completo raffreddamento della stufa e ripetere la procedura di accensione
GUASTO DEBIMET	Avviene quando il debimetro viene scollegato. Il controllo non rileva la quantità d'aria comburente ma non spegne la stufa	Il cavo di collegamento del debimetro è stato disconnesso	La stufa continua il suo normale funzionamento e la sicurezza è garantita dai restanti dispositivi. Si consiglia comunique di contattare quello prima un centro di assistenza
SCADENZA SERVICE	Avviene quando la stufa ha superato le ore di funzionamento dal precedente intervento di manutenzione	La stufa necessita di manutenzione straordinaria	La stufa continua il suo normale funzionamento. Si consiglia comunique di contattare quello prima un centro di assistenza

8 MENU'INSTALLATORE

Le seguenti istruzioni sono riservate solo al personale technique con competenze specifiche riguardo gli apparecchi Cola.

Cambiare i parametri in modo non opportuno cui provocare gravi danni agli apparentechi, alle persone e all'ambiente. In tal caso la Cola s.r.l. non si assume nessuna responsabilità.

Per accedere a TARATURE INSTALLATORE premere il pulsante MENU e con i tasti di scorrimento visualizzare la voce TARATURE INSTALLATORE e poi agire sul pulsante MENU. Premere poi sui pulsanti di scorrimento fino a visualizzato la chiave di accesso 10 e premere il pulsante MENU. Si possono visualizzato i vari parametri con i tasti di scorrimento, accedervi con il tastingo MENU, modificarli con i tasti di scorrimento e uscirne con il tastingo ESC.

Inesso sono contenuti i parametri di regolazione molto indicati.

Codice parametro	Descrizione
10-01	Permette di aumento o diminuire la durata di OFF della coclea per tutte le potenze.
10-02	Permette di aumento o diminuire la velocità del estrattore fumi per tutte le potenze di un valore pari al 5% per agli unità.
10-03	Abilitazione blocco tasti.
10-04	Delta ON/OFF del set della temperatura della sonda di regolazione (vedi parametro 10-07)
10-05	Ritardo dello spegnimento della stufa. Valido solo nel caso di Stand-by su ON.
10-06	Permette di abilitare la auto calibrazione.
10-07	Permette di scegliere con quale sonda settare la regolazione della stufa:-SONDA LOCALE: sonda a bordo stufa e connessa alla schedamadre.-SONDA REMOTA: sonda posizionata sul display grafico remoto.

La dit si riserva di apportare in qualsiasi momento, alla preavviso alcuno, eventuali modifiche tecniche od estetiche ai prodotti. I disegni, le misure, gli schemi ed agli altra configurazione, sono qui riportati solo a scopo esemplificativo.

COLA s.r.l. - Viale del Lavoro 7/9 - 37040 Arcole (VR) Italy - Tel. [phone]

Cod. Fisc. - PIVA e Iscr. Reg. Impr. 02990180230 - Capitale Sociale Euro 52.000.00 i.v. R.E.A. VR-301021 - Socio Unico

Fax Amministrazione 045.6100317 - Fax Commerciale 045.7639032 - Fax Assistenza 045.7639030 - Fax Logistica 045.6144048

GRUPPO FERROLI

email: [e-mail] - on line: www.colastufe.com

"direzione e coordinamento della Ferroli spa"

1. GENERAL INFORMATION

1.1. Introduction
1.2. Using the manual
1.3. Safety rules
1.4. Technical description
1.5. Permissible use and fuel
1.6. Accessories supplied
1.7. Reference standards
1.8. Dataplate
1.9. Stove decommissioning

"direzione e coordinamento della Ferroli spa"

1. RECOMMANDATIONS GÉNÉRALES

"direzione e coordinamento della Ferroli spa"

"direzione e coordinamento della Ferroli spa"

Brasero sucio Brasero limpio Portabrasero limpio

"direzione e coordinamento della Ferroli spa"
