MANUALE UTENTE Contemporary FA06003Y ORIENT

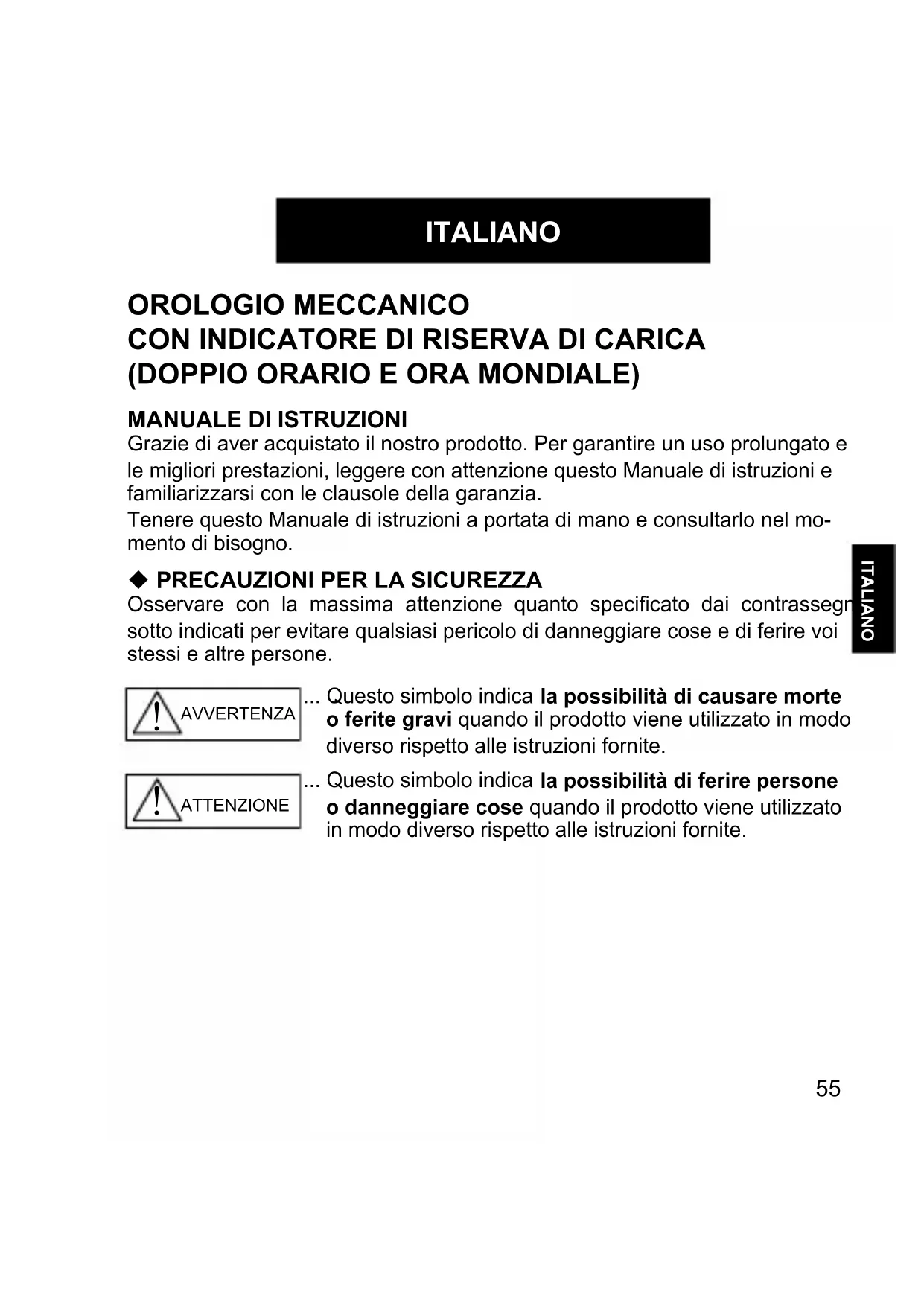

MANUALE DI ISTRUZIONI

Grazie di aver acquistato il nostro prodotto. Per garantire un uso prolongato e le migliorie prestazioni, leggere con attenzione quello Manuale di istruzioni e familiarizzarsi con le clausole della garanzia.

Tenere quello Manuale di istruzioni a portata di mano e consultrarlo nel momento di bisogno.

PRECAUZIONI PER LA SICUREZZA

Osservare con la massima attenzione quando specificato dai contrassegr molto significativi per evitare qualsiasi pericololo di danneggiare cose e di ferire voi stessi e altre persone.

... Questo significato indica la possibilità di causare morte o ferite gravi quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

... Questo significato indica la possibilità di ferire persono o danneggiare cose quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

CURA DELL'OROLOGIO

(1) Resistenza all'acqua

Tipo			Condizioni di impiego		Utilizzo della corona con l'orologio bagnato o immerso in acqua	Sport acquatici (nuoto, ecc.) e frequenti contatti con l'acqua (lavaggio dell'autore, ecc.)	Immersioni in apnea (senza bombola d'aria)	Immersioni con respi-ratore (con bombola d'aria)	Utilizzo della corona con l'orologio bagnato o immerso in acqua	Immersioni con misce-le di gas (uso di gas d'elio)
Non resistente all'accua			Senza WATER RESISTANT (WATER RESIST)		× ×	× ×	× ×
Orologi resistenti all'accua	Resistente all' acqua per l'uso giornaliero.		WATER RESISTANT (WATER RESIST)		×	○	× × × ×
	Resistente all' acqua rinforzato per l'uso giornaliero I		WATER RESISTANT (WATER RESIST) 50m (5bar)		×	○	○	× × ×
	Resistente all' acqua rinforzato per l'uso giorna-liero II		WATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)		×	○	○○		×	×
Orologi per immer-sioni	Orologio per immersioni con aria compressa		AIR DIVER'S 100m / 150m 200m		×	○	○○	○		×
	Orologio per immersioni con miscele di gas		He-GAS DIVER'S 200m / 300m /...		×	○	○○	○	○

• Si consiglia di utilizzare l'orologio correttamente, seguendo le modalità di impiego sopra menzionate\ dopo aver controllato le precauzioni sulla resistenza all'acqua indicate sul quadrante e sul retro\ della cassa.

AVVERTENZA

① I comuni orologi impermeabili resistenti sino alla profondità di 30 metri (3 bar) possono essere usati a contatto con l'acqua, ad esempio quando ci si lava il viso, ma non dovrebbero essere impiegati in immersione.
② I comuni orologi impermeabili rinforzati per profondità sino a 50 metri (5 bar) possono essere usati durante il nuoto ma non dovrebbero essere impiegati in alcun tipo d'immersione, compresa quella in apnea.
3 I comuni orologi impermeabili rinforzati per profondità sino a 100-200 metrici (10-20 bar) possono essere usati durante le immersionsioni in apnea ma non dovrebbero essere impiegati durante quale con respiratore e ossigeno o o in saturazione d'elio.

ATTENZIONE

ITALIANO

④ Mantenere sempre la corona premuta (in posizione normale) quando si utilizes l'orologio. Se la corona è del tipo a vite ci si deve accertare che sia ben serrata.
⑤ Non utilizzato la corona con l'orologio immerso in acqua o bagnato. L'acqua potrebbe penetrare all'interno dell'orologio e prompresserne la resistenza all'acqua.
⑥ Se il modello non è impermeabile,fare attenzioneagli spruzzi d'acqua (durante le abluzioni, la pioggia, ecc.) e al sudore. Se l'orologio si bagna con acqua o sudore, asciugarlo con un panno soffi ce e asciutto.
⑦ Anche con orologi resistenti all'acqua per uso normale, evitare forti getti o fl ussi diretti d'acqua versuso l'orologio. Potrebbe assere applicata una pressione dell'acqua superiore al limite, che potrebbe comprometerne la resistenza all'acqua.
Con orologi resistenti all'acqua per uso normale, asciugare con cura l'acqua di mare alla cassa dopo l'esposizione, per evitare corrosione e altri effetti indesiderati.
9 L'interno dell'orologio contiene una certa quantità di umidità, che potrebè provocare formazione di condensa all'interno del vetro, quando l'aria esterna diventa più fredda della temperatura interna dell'orologio. Se la formazione di condensa è temporanea, non provoca danni all'interno dell'orologio, altrimenti, se prolungata o se all'interno dell'orologio penetrà acqua, rivolgersi al rivenditore per risolverve il problema quanto prima possibile.

(2) Urti

① Si raccomanda di togliere l'orologio dal polso durante la pratica di sport pesanti, nella pratica di quelli leggeri, ad esempio il golf, non v'influisce negativamente.
② Evitare urti violenti, come il lasciare cadere l'orologio per terra.

(3) Magnetismo

① Qualora l'orologio venga lasciato nelle vicinanze di un forte magnetismo per un tempo più o meno lungo, le parti componenti sono rimanere magnetizzate fino al punto di causare malfunzionamenti. E opportuno pre stare la dovuta attenzione.
L'orologio più temporaneamente andare avanti o indietro nelle rimane esposto al magnetismo, ma quando viene allontanato dal magnetismo也是如此 riprende il suo funzionamento con la precisione originale. In quello caso correggere l'ora.

(4)Vibrazioni

L'orologio più risultare meno preciso se esposto a forti vibrazioni, come in caso di guida di motociclette, o per l'uso di martelli pneumatici, seghe a catena, ecc.

(5) Temperatura

Alle temperature inferiori o superiori a quale normali (5 - 35^) I'orologio potrebbe non funzionare correttamente o addirittura arrestarsi.

Non utilizzato l'orologio alle alte temperature, come ad esempio nelle sau ne. Potrebbe infatti riscaldarsi eccessivamente a causare usioni.

(6) Prodotti chimici, gas, ecc.

Prestare la massima cautela in caso di contatto con gas, mercury, prodotti chimici (diluenti, benzina, solventi vari, detergenti contententi tali componenti, prodotti adesivi, vernici, medicine, profumi, cosmetici) e sono via. In questo casi si potrebbe verificare lo scolorimento della cassa dell'orologio, del cinturino e del quadrante. Si potrebbeanche verificare lo scolorimento, la deformazione e il danneggiamento di vari componenti a base di resina.

(7) Informazioni sugli accessori

Non tentare di disassembrare o modificare il prodotto.

Conservare perni e altri elementi di piccole dimensioni fuori alla portata dei bambini. In caso di ingestione accidentale di piccoli pezzi, chiamare immediatamente un medico.

(8) Reazioni allergiche

In caso di arrossamento cutaneo, o se la pelle dovesse presentare irrita -zioni anomale causate dal contatto con l'orologio o con il cinturino, toglierlo immediatamente e consulhare un medico.

(9) Vernice luminescente

Le lancette e il quadrante di alcuni prodotti sono ricoperti da una vernice luminescente.

Tale vernice, di tipo sicuro poiché non radioattiva, immagazzina la luce del sole e quella artificiale restituendola quando al buio. Via via che libera la luce l'intensità luminosa si riduce gradualmente. La quantità di luce emessa e la durata dell'emissione dipendono dai vari fattori inatto nel periodo d'immagazzinamento, tra i quali la forma del vetro, lo spessore della vernice stessa, il livello di luminosità circostante, la distanza dell'orologio alla sorgente luminosa e il livello di assorbimento. Va infine notato che quando la quantità di energia luminosa immagazzinata è insufficiente l'orologio ne potrebbe emettere.poca, oppure per un tempo limitato.

(10) Cinturino impermeabile

Alcuni prodotti impiegano cinturini di pelle e nylon sottoposti a uno spe ciale trattamento per renderli impermeabili e resistenti alla traspirazione. La durata dell'effetto di resistenza all'acqua dipende dal periodo e dalle condizioni di utilizzo del cinturino. 59

COME IDENTIFICARE IL CALIBRO DELL'OROLOGIO

Il calibro va ricavato dal nome di modello dell'orologio o dal codice impresso sul fondello della cassa.

1. Individuzione dal nome del modello a 10 cifre

Il nome del modello a 10 cifre è ricavabile dalla schedà di garanzia fornita con l'orologio. É和其他i ricavabile dall'etichetta che appare sull'orologio stesso. La seconda e la terza cifra ne indicate, appunto, il calibro.

Esempio: se il nome del modello è "DH00001B" il calibro è "DH".

2. Individuzione dal codice della cassa

Il codice della cassa è riportato sul fondello dell'orologio.

Le prime due cîfre indicano il calibro dell'orologio:

Codice della cassa

Esemblio:

se il nome del modello è "DH00-C0" il calibro è "DH".

• L'ubicazione del codice della cassa può essere cancellata, e i relativi caratteri es - sere più piccoli e pertanto difficili da leggere, a seconda delle caratteristiche dell'orologio.
• Le immagini e le illustrazioni riportate nel manuale potrebbero differire dal -l'aspetto effettivo dell'orologio in proprio possesso, pur rimanendo identiche le funzioni e le procedure d'uso.

CARATTERISTICHE TECNICHE

Calibro Funzioni		Numero di rubini	Indicatore della data	Lancetta delle 24 ore	Meccanismo di arresto lancetta secondi	Precisione giornaliera	Osservazioni 1*
DH	48K	Doppio orario	21	Tipodi diindicazione a lancetta	-	○	+25 - -15 sec/giorno	10:00 PM ~ 2:00 AM
EY	46H	Ora mondiale	23	Tipodi diindicazione a lancetta	-	-	+25 - -15 sec/giorno	10:00 PM ~ 2:00 AM
FA	46K	Ora mondiale	21	Tipodi diindicazione a lancetta	-	-	+25 - -15 sec/giorno	10:00 PM ~ 2:00 AM
FB	46L	Ora mondiale	21	Tipodi diindicazione a lancetta	Tipodi con indica-zione ad anello	○	+10 - -5 sec/giorno	10:00 PM ~ 2:00 AM

(1) Frenenza: 21.600 oscillazioni l'ora
(2) Autonomia di carica: più di 40 ore
(3) Supporti antiurto di protezione della spirale del bilanciere

La precisione giornaliera dichiarata è valida alle seguenti condizioni:

• Dopo 24 ore trascarse alla normale temperatura ambiente, con una carica completa della molla principale e con il quadrante rivolto verso l'alto.
• Per'via delle caratteristiche dell'orologio a carica automatica, in base alle seguenti condizioni la precisione dell'ora indicata potrebbe deviare rispetto alla "precisione giornaliera" dichiarata: durata quotidiana d'uso dell'orologio e sua posizione, movimento del braccio e condizione di avvolgimento della molla motrice.

Le caratteristiche tecniche dell'orologio sono soggette a modifiche migliorativezza preavviso.

ATTENZIONE

*Evitare di impostare la data tra le 22:00 e le 2:00, poiché in questo periodo è situato ilchio di data. Se si imposta la data in quello periodo di tempo, la data potrebbe non cambiare sul giorno successivo oppure l'orologio potrebbe non funzionare correttamente. quando si imposta la data, accertarsi di spostare la lancetta lontano da quello periodo di tempo. (Osservazioni 1)

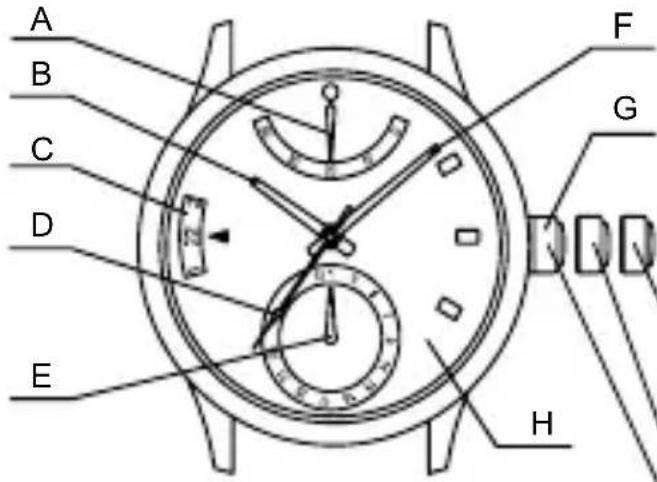

NOME E FUNZIONI DELLE PARTI

A: Lancetta della carica residua
B: Lancetta delle ore
C: Anello indicatorotante
D: Lancetta dei secondi
E: Lancetta della data
F: Lancetta dei minuti
G:Corona
H: Quadrante
I: Lunetta (o anello indicatore esterno)

Secondo gradino: regolazione dell'ora (la lancetta dei secondi si arresta)

Primo gradino: regolazione della data e delle 24 ore Posizione normale

Secondo gradino: regolazione dell'ora

Primo gradino: data e impostazione dell'ora mondiale

Posizione normale

• Alcuni modelli visualizzano il doppio orario utilizzato l'ora, e altri modelli visualizzano l'ora mondiale utilizzato i nomi delle città.
• In alcuni modelli, i nomi delle città per i corrispondenti orari (o viceversa) che compaiono sull'anello indicatore rotante, sono situati sulla lunetta. In altri modelli sono posizionati sul quadrante.
• La posizione di corona, data, ecc., varia da modello a modello.

MECCANISMO DI CARICAMENTO AUTOMATICO

(1) Questo è un orologia meccanico a caricamento automatico.
(2) La molla principale viene caricata dai movimenti naturali del braccio nelle si porta l'orologio sul polso.
(3) Se l'orologio si ferma, far oscillare l'orologio avanti indietro dieci o più volte, per avviare il movimento della seconda lancetta. Dop o'avvio del movimento si può impostare la data e l'ora (funzione doppio orario od ora mondiale).
(4) Con un caricamento completo, l'orologio funziona per cir - ca 40 ore. Se non ha abbastanza carica, l'orologio potrebbe ritardare. Per mantenere la precisione dell'orologio si raccomanda d'indossarlo almeno 8 ore al giorno.

MODELLO DI TIPO CON CORONA AD AVVITAMENTO

A seconda del modello, potrebbe non essere possibile estrarre la corona sen-zasvitarla (Modello di tipo con corona ad avvitamento).

Azionare quello tipo di orologia nel modo descrizione seguito:

(1) Prima di impostare data e ora (doppio orario), ruotare la corona vers sinistra per allentarel'avvitamento.
(2) Dopo aver impostato data e ora (doppio orario), ruotare la corona verso destra, quando la si tiene premuta, fino a quando smette di ruotare. In questo modo la vite sare avvitata saldamente.

INDICATORE DI CARICA RESIDUA

L'indicatore della carica residua alla quantità di carica dell'orologio molto forma di quantità di tempo, in modo che si possa verificare subito per quanto tempo funzioni è ancora l'orologio. La lancetta della carica residua indica la quantità rimanente. Il tempo rimanente indicate è solo approssimativo. Il tempo indicato potrebbe essere diverso dal tempo rimanente effettivo.

Lancetta della carica residua

Questo prodotto è dotato di unsystema di caricamento automatico provvi-sto della funzione di indicatore di carica residua. La molla principale viene caricata automaticamente dai movimenti naturali del braccio nelle si porta l'orologio al polso. La lancetta della carica residua indica la posizione di carica

completa (40H). La quantità di carica dell'orologio cambia con la frequenza dei movimenti del braccio e con la quantità di tempo in cui si porta l'orologio, per cui la lancetta non punta sempre alla posizione di carica completa. Se si rimuove l'orologio dal braccio e non lo si carica manually, a mano a mano che il tempo passa, la lancetta della carica residua si sposta sullo zero.

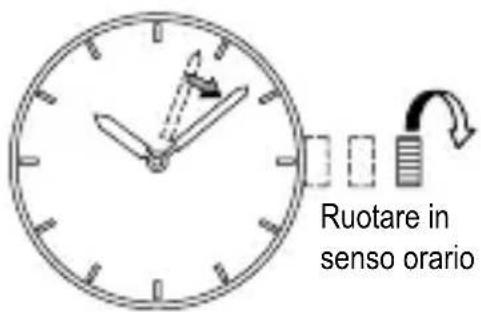

IMPOSTAZIONE DELL'ORA

(1) Estrarre la corona fino al secondo gradino. La lancetta dei secondi non si ferma. Nei modelli calibro DH e FB la lancetta dei secondi si arresta. Quando la lancetta raggiunge la posizione 12 estrarre la corona.

(2) Ruotare la corona in senso orario e im - postarla sull'ora corrente.

Poiché questo orologio è dotato di calendario, accertarsi di impostare l'ora a.m. o p.m.enza errori.

Quando la data cambia, passa a [ore dodici, mezzanotte].

Quando si imposta l'ora, portare per una volta la lancetta leggermente indietro rispetto all'ora corretta e poi farla avanzare sull'ora corretta.

(3) Premere la corona per riportarla in posi - zione normale (gradino 0).

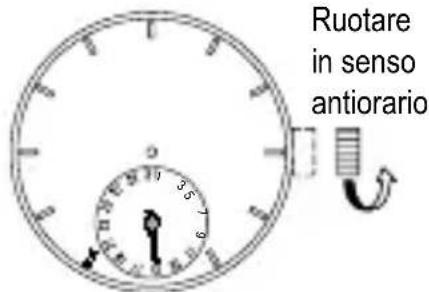

IMPOSTAZIONE DELLA DATA

(1) Estrarre la corona fino al primo gradino. La corona di quello orologio più essere estratta a livello del primo e del secondo grado.
(2) Ruotare la corona in senso antiorario fino a raggiungere la data odiera.
(3) Premere la corona per riportarla in posizione normale (gradino 0).

In alcuni modelli la posizione della corona, dell'indicatore della data eosi via potrebbe differire.

Correzione della data alla fine del mese: La correzione di data è necessaria per i mesi di 30 o meno giorni. Impostare la data su [1st day], sul primo giorno del mese successivo.

COME USARE LA FUNZIONE DOPPIO ORARIO [DH (48K)]

La funzione doppio orario permette d'indicare contemporaneamente due orari diversi. L'orologio li indica rispettovamente con le lancette e con l'indicatore delle 24 ore.

(1) Come regolare l'indicatore delle 24 ore

Prima di procedere con la regolazione dell'indicatore delle 24 ore occorre accertarsi che l'orologio indichi l'ora esatta.

Cio è necessario proprio perché l'indicatore delle 24 ore si muove in sincronia con l'indicazione oraria. (Si prega di vedere a questo riguardo la sezione

[Impostazione dell'ora].)

① Estrarre la corona fino al primo gradino. Épossible estrarre la corona in due scatti.
(2) Ruotare la corona in senso orario e regolare l'indicatore delle 24 ore sull'ora desiderata (eso avanza 30 minuti alla volta).
③ Premere la corona per riportarla in posizione normale (gradino 0).

• In alcuni modelli la posizione della corona e quella dell'indicatore delle 24 ore potrebbero differire.

(2) Esempio d'uso del doppio orario

Affinché l'indicatore delle 24 ore indichi l'ora GMT (ora media di Greenwich) quale ora secondaria

rispetto alle ore 5:00 p.m. giapponesi, lo si deve posizionare sulle 8:00 a.m., impostando così una differenza oraria di 9 ore. (Si prega di vedere a questo riguardo la sezione "Come regolare l'indicatore delle 24 ore".)

Per informazioni sulle differenze orarie si prega di vedere la "Tabella comparativa delle ore standard".

COME UTILIZZARE L'ANELLO INDICATORE ROTANTE (FUNZIONE TEMPO MONDIALE) [EY (46H), FA (46K), FB (46L)]

Se si ruota l'anello indicatore rotante e si impostano i nomi e gli orari delle città, è possibile leggere subito le ore delle diverse città.

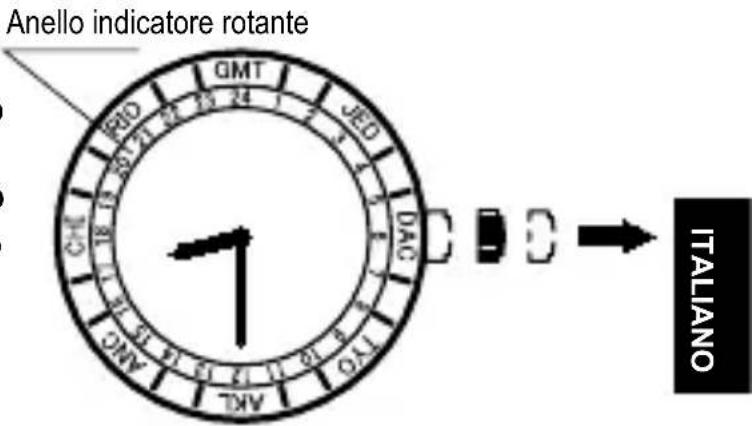

(1) Modello nel quale le ore sono indicate sull'anello indicatoro rotante

① Controllare e accertarsi che I'orologio sia impostato sull'ora corrente.

② Estrarre la corona fino al primo gradino.

• La corona di quello orologio più essere estratta a livello del primo e del secondo gradino.

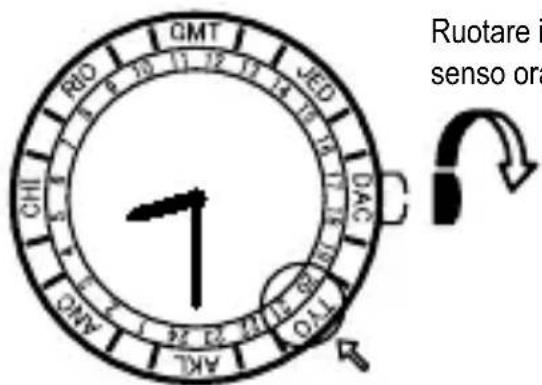

③ Ruotare la corona in senso orario e impostare l'ora corrente dell'anello indicateatore rotante sulla città in cui si vivo attualmente. (L'anello indicateatore rotante ruota in senso antiorario a incrementi di 30 minuti.)

(4) Premere la corona.

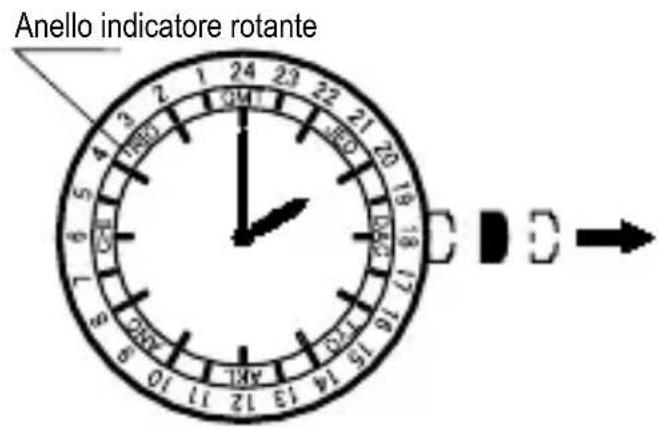

Esempio: Usando l'orologio in Giappone

Impostare la città TOKYO (TYO) dell'anelloindicatore rotante sull'ora corrente.

Nel caso siano le 8:30 p.m. in Giappone, impostare il punto medio tra le 20:00 e le 21:00 dell'anello indicatore rotante su TOKYO (TYO).

(2) Modello nel quale i nomi delle città sono indicati sull'anello indicatore rotante
① Controllare e accertarsi che l'orologio sia impostato sull'ora corrente.

② Estrarre la corona fino al primo gradino.

• La corona di quello orologio\ può essere estratta a livello del primo e del secondo gradino.

③ Ruotare la corona in senso orario e impostare il nome della città - nella quale si vivo attualmente dell'anello indicatore rotante sull'ora corrente. (L'anello indicatore rotante ruota in senso antiorario con incrementi di 30 minuti.)

④ Premere la corona.

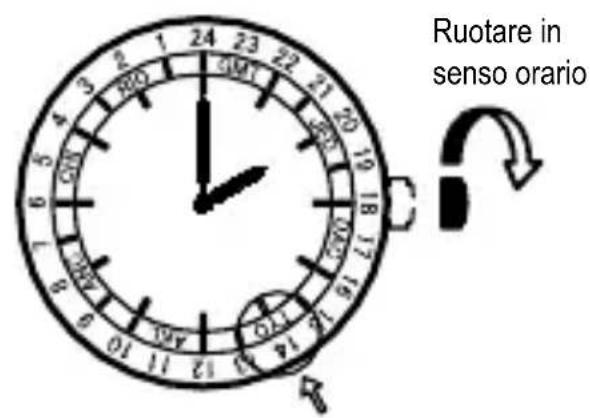

Esempio: Usando l'orologio in Giappone

Impostare la città TOKYO (TYO) dell'anelloindicatore rotante sull'ora corrente. Nel caso siano le 2:00 p.m. in Giappone, regolare il punto correspondente a Tokyo (TYO) della lunetta rotante sulle 14:00.

UTILIZZO DEI MODELLI CON INDICATORE ROTANTE DEI NOMI DELLE CITTÀ (ANELLO INDICATORE ESTERNO O LUNETTA)

Alcuni modelli sono provvisti di un anello indicatore esterno rotante (che riporta i nomi delle città) o di una lunetta rotante in corrispondenza della circonferenza esterna della cassa (che riporta i nomi delle città)或者其他 all'anello indicatore rotante.

Verificare il tipo di modello di cui si è in possesso, quando leggere e attenersi alle istruzioni specifiche per il proprio modello indicate di seguito.

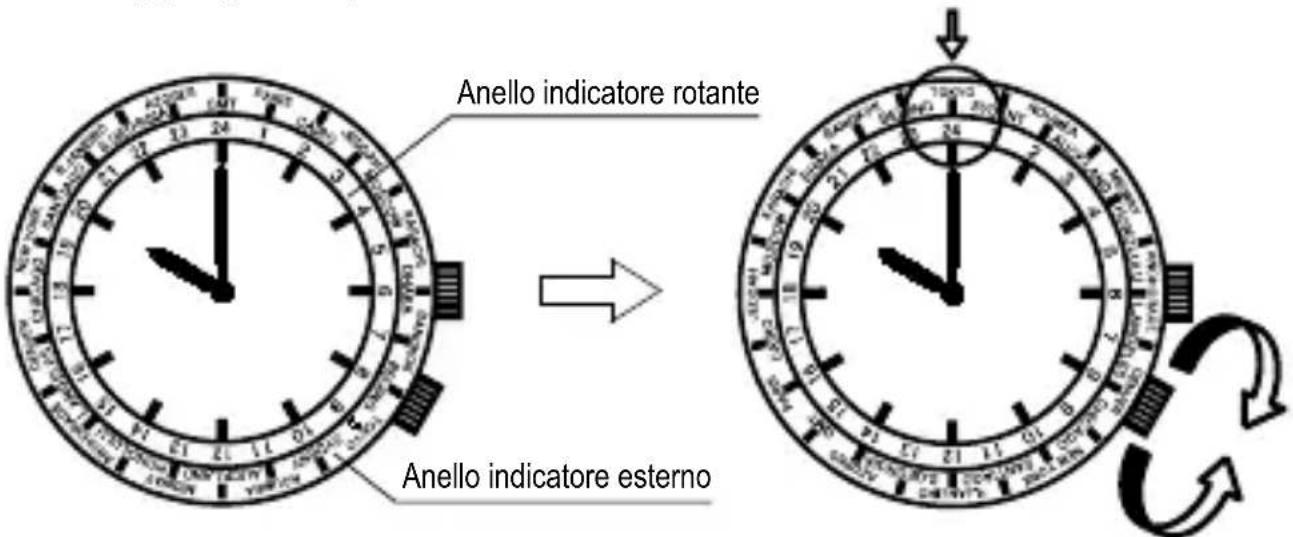

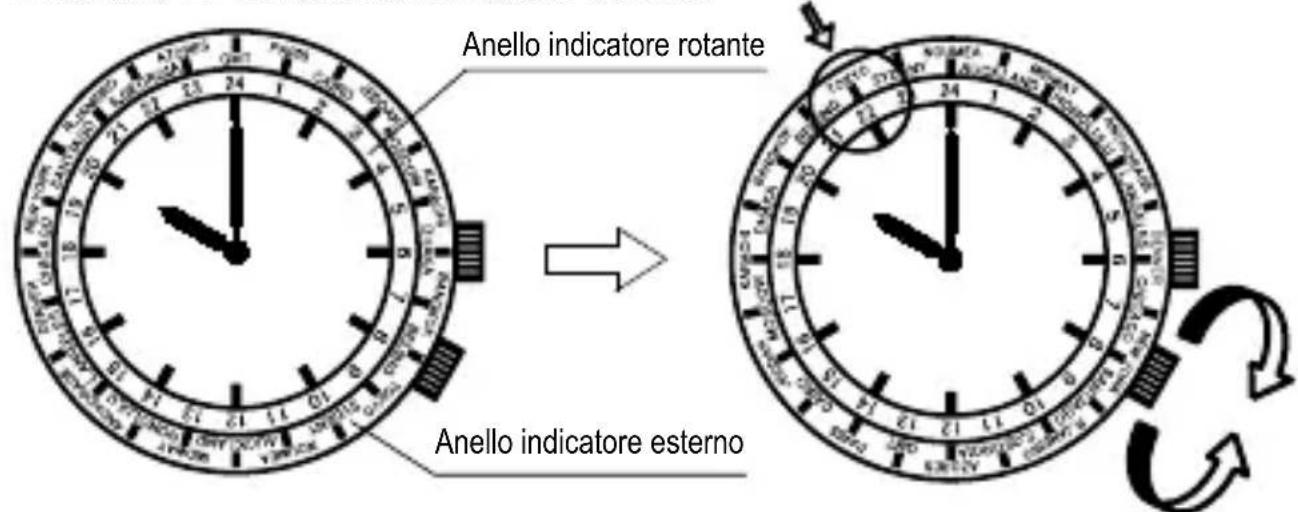

COME USARE LA FUNZIONE DOPPIO ORARIO

Gli esempi relativi all'utilizzo della funzione doppio orario mostrati di seguito si basano su un utilizzo in Giappone. Il modello molto eccesso è un modello con anello indicatore esterno rotante che dispone di una corona posizionata vicino alle ore 4 sul quadrante.

In questo esempio, viene allineata la città di TOKYO (TYO) sull'anello indicatore esterno (o sulla lunetta) con l'ora corrente, in modo da impostare l'ora di Tokyo.

Se si desidera impostare l'ora sulle 10:00 p.m. in Giappone, la città di TOKYO (TYO) sull'anello indicatore esterno (o sulla lunetta) deve essere allineata con il numero 22 sull'anello indicatore rotante.

In questo caso, l'indicazione TOKYO (TYO) viene spostata nella posizione più visible delle ore 12, quando viene ruotato l'anello indicatore rotante fino a far coincidere l'ora con la città di TOKYO (TYO).

(1) Ruotare TOKYO (TYO) sull'anello indicatore esterno (o sulla lunetta) sino a raggiungere la posizione delle ore 12.

(2) Se si desidera impostare l'ora sulle 10:00 p.m. in Giappone, la città di TOKYO (TYO) deve essere allineata con il numero 22 sull'anello interno. (Per maggiori informazioni, fare riferimento a COME UTILIZZARE L'ANELLO INDICATORE ROTANTE (FUNZIONE TEMPO MONDIALE))

Spostare i nomi delle città per le città usate più frequently nella posizione più visible delle ore 12 (nell'esempio molto lostrato la città utilizzata è NEW YORK).

(1) Ruotare NEW YORK (NYC) sull'anello indicatore esterno (o sulla lunetta) fino a raggiungere la posizione delle ore 12.
(2) Se si desidera impostare l'ora sulle 10:00 p.m. in Giappone, il numero 22 sull'anello indicatore rotante deve essere allineato con la città di TOKYO (TYO).

TABELLA COMPARATIVE DELLE ORE STANDARD

Indicazione della città Nome della città	Differenze orarie con l'orario GMT
GMT GMT ±0
PAR PARIGI +1
CAI IL CAIRO +2
JED GEDDA +3
MOW MOSCA +4
KHI KARACHI +5
DAC DHAKA +6
BKK BANGKOK +7
BJS	PECHINO	+8
TYO TOKYO +9
SYD SYDNEY +10
NOU	NOUMEA	+11
AKL AUCKLAND	+12
MDY	MIDWAY	-11
HNL HONOLULU	-10
ANC ANCHORAGE	-9
LAX LOS ANGELES	-8
DEN DENVER	-7
CHI CHICAGO	-6
NYC NEW YORK	-5
SCL SANTIAGO -4
RIO	RIO DE JANEIRO	-3
SGS GEORGIA DEL SUD	-2
PDL AZZORRE	-1

• In alcune nazioni potrebbe essere in vigore l'ora legale e potrebbero esserci casi in cui la differenza oraria e di ora legale di varie nazioni sono soggette a cambiamenti, a seconda delle convenenze.
• I nomi delle città che appaiano nell'elenco sono i nomi delle principali città in varie nazioni del mondo. Si prega di notare che alcune caratteristiche del prodotto sono soggette a modifiche a scopo di miglioramento.
• Se si pensa di utilizzare l'orologio in luoghi che non compaiono nell'elenco sopraindicato, scegliere una città nella stessa zona oraria della città della quale si desideraindicare l'orario.

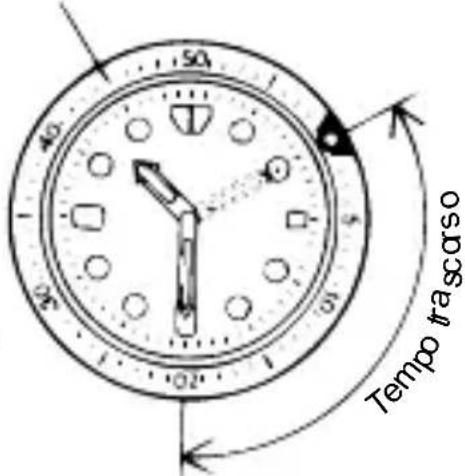

COME UTILIZZARE LA LUNETTA ROTANTE CON INDICATORE

Si prega di notare che alcuni modelli sono provvisti di una lunette rotante con indicatore rotante.

Ruotare la lunette sino a far coincidere il simbo- lo con la lancetta dei minuti. Etosi possibile misurare il tempo trascorso osservando la distanza angolare tra la lancetta dei minuti e le cife riportate sulla lunetta rotante. Ruotando lo stesso simbolo sul punto desiderato si cui inoltre ottenere l'indicazione del tempo residuo.

Essendo provvista di un meccanismo di protezione che ne impedisce la rotazione a forza o per impatto, la lunetta non può essere ruotata al contrario. Le cifre disposte sulla lunetta facilitano infine lalettura dell'ora attuale.

Lunetta rotante con indicatore

La figura precedente*** mostra che dalle 10:10 sono trascorsi 20 minuti.

• A seconda del design dell'orologio l'anello indicatore rotante non è prov - visto del meccanismo di prevenzione della rotazione antioraria né dello "scatto" udibile ad ogni minuto di rotazione.
