MANUALE UTENTE HRFK250DAAB HAIER

ILLUSTRAZIONE STRUTTURA

CONSERVAZIONE DEGLI ALIMENTI

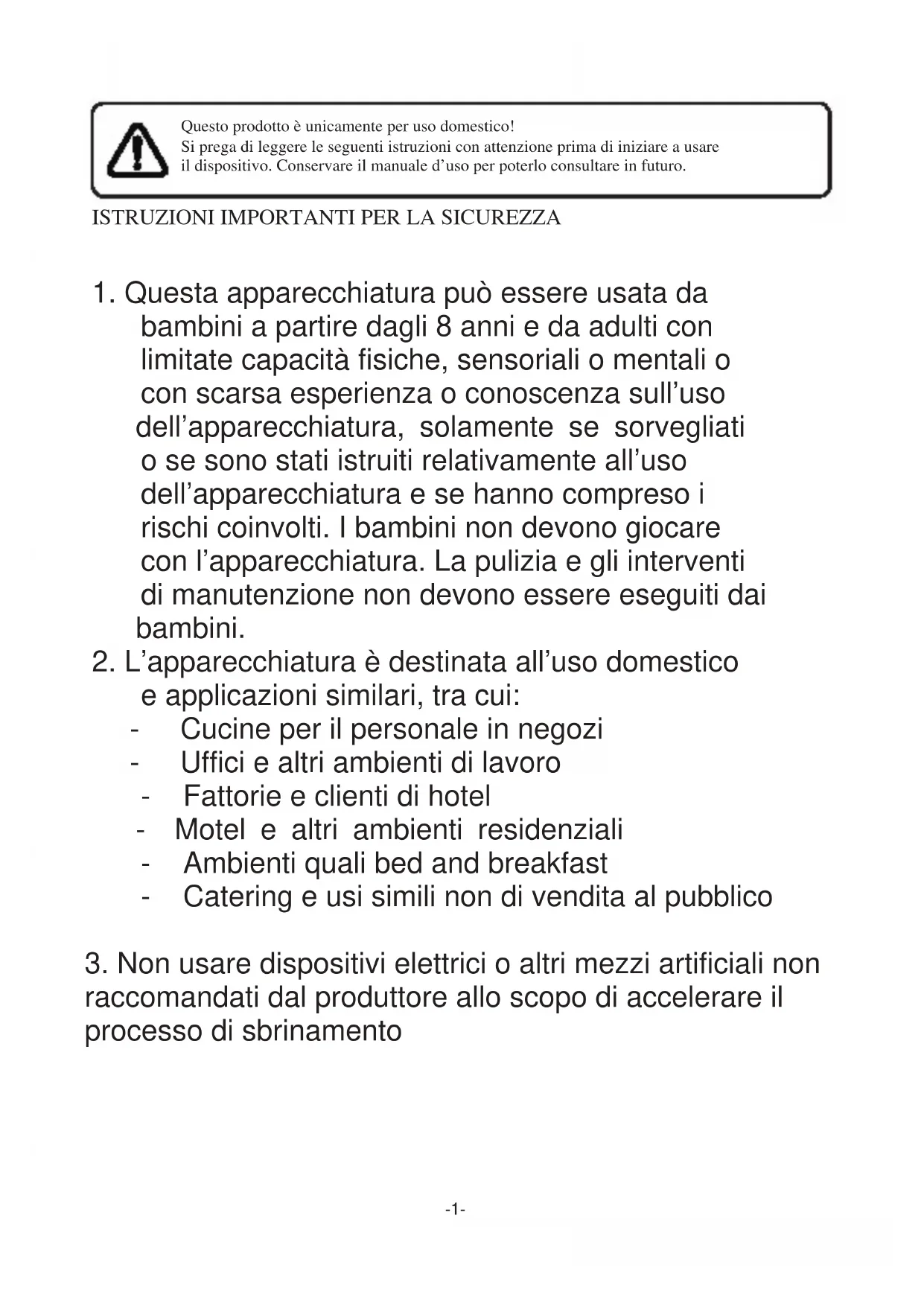

-11-Questo prodotto è unicamente per uso domestico! Si prega di leggere le seguenti istruzioni con attenzione prima di iniziare a usare il dispositivo. Conservare il manuale d’uso per poterlo consultare in futuro.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

1. Questa apparecchiatura può essere usata da

bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all’uso dell’apparecchiatura e se hanno compreso i rischi coinvolti. I bambini non devono giocare con l’apparecchiatura. La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini.

2. L’apparecchiatura è destinata all’uso domestico

e applicazioni similari, tra cui: - Cucine per il personale in negozi - Uffici e altri ambienti di lavoro - Fattorie e clienti di hotel - Motel e altri ambienti residenziali - Ambienti quali bed and breakfast - Catering e usi simili non di vendita al pubblico

3. Non usare dispositivi elettrici o altri mezzi artificiali non

raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento -1-4. Eccetto per quanto indicato dal produttore, NON usare dispositivi elettrici all’interno delle unità.

5. Non cercare mai di usare il dispositivo per applicazioni o in

modi non descritti nelle istruzioni; in caso contrario si potrebbero correre gravi pericoli.

6. Qualora il cavo di alimentazione sia danneggiato, o

qualora il dispositivo abbia delle anomalie di funzionamento di qualsiasi tipo, contattare il servizio di assistenza Haier.

7. Tenere le aperture di ventilazione, nell’alloggiamento

del dispositivo, senza ostruzioni.

8. Non danneggiare il circuito refrigerante.

9. Non utilizzare apparecchiature

elettriche all’interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore

10. Non usare il dispositivo in ambienti polverosi

o in atmosfere infiammabili (gas infiammabili, vapori, solventi, ecc.)

11. Non stoccare sostanze esplosive quali ad

esempio aerosol con propellente infiammabile in questo dispositivo.

12. Non versare acqua direttamente sul

congelatore; ciò potrebbe compromettere l’isolamento e causare fenomeni di corrosione. -2-13. Inserire la spina in una presa dotata di circuito di protezione (messa a terra). Verificare che la spina sia completamente inserita. 14 Il dispositivo va collocato su una superficie solida piana 15 Rimandiamo alla sezione “Guida alla risoluzione dei problemi” per la risoluzione di piccole Non cercare di risolvere i problemi da soli: è pericoloso. Contattare il servizio di assistenza Haier. 16 Per quanto riguarda le informazioni sull’installazione,il funzionamento, la manutenzione e lo smaltimento del dispositivo rimandiamo alle seguenti sezioni del manuale.

Il dispositivo è stato testato e risultato conforme a tutte le Direttive Europee applicabili in materia di: sicurezza elettrica (bassa tensione),compatibilità elettromagnetica (emc), prestazioni energetiche e funzionali, atossicità dei materiali, smaltimentoILLUSTRAZIONE STRUTTURA

Ripiano congelatore Manopola controllo temperatura Ripiano frigorifero Coperchio cassetto verdura

Cassetto frutta e verdura Piedini di regolazione Ampio ripiano bottiglie Ripiano portauova

TRASPORTO E GESTIONE

In fase di trasporto, tenere la base e sollevare il frigorifero con attenzione. Nei modelli ove presente, non usare mai la maniglia della porta come supporto per la movimentazione Non capovolgere mai il dispositivo e, se disposto in orizzontale durante il trasporto, attendere almeno 2 ore prima di ricollegarlo alla rete elettrica. Il prodotto è provvisto di piedini regolabili nella parte anteriore e ruote al posteriore per agevolare il posizionamento durante la prima installazione. INSTALLAZIONE Il dispositivo va collocato su una superficie piana e solida. Non deve essere collocato su materiali morbidi: esempio tappeti e similari. Scegliere un luogo ben ventilato. Lasciare uno spazio di almeno 5 cm sui lati e 10 cm sulla parte posteriore del dispositivo. I distanziatori del mobile forniti in dotazione col dispositivo devono essere installati per garantire la distanza minima dalla parete. -4-Scegliere una posizione in cui non vi siano fonti di calore. Tenere il dispositivo lontano dalla luce solare diretta o da altri dispositivi che producono calore. Scegliere un luogo asciutto e ben ventilato. TEST Pulire le componenti del frigorifero con acqua tiepida o con un panno morbido o ancora con un detergente naturale e con acqua pulita, quindi asciugare il dispositivo. Note: Le componenti elettriche del frigorifero (scatola termostatica e luce) possono essere pulite solo con un tessuto asciutto. Dopo aver collegato la spina ad una presa di corrente dotata di circuito di protezione (messa a terra) ruotare la manopola termostato fino a portarla in posizione “3”: il compressore e la luce all’interno del frigorifero iniziano a funzionare. Chiudere la porta e attendere almeno 30 minuti. Dopo circa 30 minuti la temperatura dello scomparto congelatore registrerà un calo di temperatura, significa che il circuito funziona correttamente. Il sensore per il controllo della temperatura (termostato) gestirà automaticamente la temperatura impostata a condizione che la porta non venga aperta spesso. Qualora i summenzionati passaggi avvengano con esito positivo, le operazioni di prova possono essere considerate concluse. Il frigorifero funziona normalmente.

CONTROLLO DELLA TEMPERATURA

La temperatura nello scomparto frigorifero e nello scomparto congelatore viene controllata dal sensore di temperatura installato sul lato destro dello scomparto del frigorifero. Ruotare la manopola del termostato per regolare la temperatura all’interno del frigorifero. I simboli sulla manopola non sono il numero esatto di grado di temperatura, ma la temperatura va da “0” a “7”. La posizione “0” corrisponde allo SPEGNIMENTO del prodotto, mentre la posizione “7” corrisponde alla temperatura più bassa che il frigorifero è in grado di raggiungere. Ruotando la manopola dalla posizione “1” alla posizione “7”, la temperatura è in costante Diminuzione (più freddo) Consigliamo di impostare la manopola termostato sulla posizione “3-4” per un uso normale. NOTA: il prodotto funziona in conformità delle prestazioni dichiarate ad una temperatura ambiente compresa fra i 16°C e 38°C. Il dispositivo potrebbe non funzionare correttamente se viene lasciato funzionare a temperature superiori o inferiori ai valori sopra indicati. -5-La temperatura interna del prodotto è influenzata dai seguenti fattori:

• Temperatura ambiente

• Frequenza di apertura della porta (maggiori aperture porta = maggior consumo elettrico)

• Quantitativo di cibi conservati

• Installazione del dispositivo (mantenere un’adeguata distanza dalle pareti)

CONSERVAZIONE DEGLI ALIMENTI

Come faccio a usare lo scomparto congelatore?

• Collocare alimenti freschi, quali ad esempio pesce o carne, nel congelatore per conservarne il gusto e i valori nutrizionali.

• Il cibo, incartato, deve essere congelato in pellicola di alluminio o fogli di cellophane o ancora in scatole di plastica a tenuta d’aria.

• Non mettere gli alimenti freschi direttamente a contatto con alimenti già congelati.

• Qualora vengano acquistati alimenti congelati, portarli a casa e collocarli in congelatore quanto più rapidamente possibile.

• Non ri-congelare mai un prodotto scongelato.

• Non conservare i liquidi in bottiglie o lattine (oltre alle bevande con elevato contenuto alcolico) in particolare bevande gassate all’interno del congelatore, dato che potrebbero esplodere in fase di congelamento.

• Il tempo di conservazione per gli specifici alimenti (in particolare per gli alimenti surgelati a livello commerciale) consigliati dai produttori non vanno superati. Estrarre solo il quantitativo di cibo che serve dal frigorifero.

• In fase di scongelamento o manutenzione e assistenza, la temperatura degli alimenti congelati potrebbe aumentare, dunque il tempo di conservazione si potrebbe ridurre. Come faccio a usare lo scomparto frigorifero?

• Le uova vanno collocate nell’apposito spazio, lo stesso vale per le bottiglie, ecc.

• Frutta e verdura vanno collocate nell’apposito cassetto.

• I vasetti vanno collocati sui ripiani della porta del frigorifero.

• Gli altri alimenti che possono scadere o che possono emettere cattivi odori nel frigorifero vanno incartati separatamente. Posizionamento degli alimenti

• Non accumulare troppi cibi nel frigorifero, dato che ciò potrebbe causare una perdita di freddo. Mantenere gli spazzi delimitati dai ripiani.

• I vari alimenti, incartati separatamente, devono essere congelati in pellicola di alluminio o fogli di cellophane o ancora in scatole di plastica a tenuta d’aria.

• Gli alimenti ancora caldi non devono essere messi nel frigorifero o nel congelatore fino a che non hanno raggiunto temperatura ambiente. In caso contrario potrebbe aumentare il consumo elettrico così come la formazione anomala di ghiaccio. SCONGELAMENTO Quando il frigorifero funziona a lungo, la superficie interna del congelatore sarà coperta da uno strato di gelo. Potrebbe aumentare il consumo elettrico e ridurre l’effetto del raffreddamento. Quindi, sbrinare il congelatore una volta al mese. -6-In fase di sbrinamento, togliere la corrente, aprire la porta e spostare gli alimenti congelati in un luogo fresco. Servirsi di una spatola in plastica per togliere lo strato di gelo. Quindi, togliere il gelo e pulire l’interno del congelatore con un panno delicato e asciutto. Note: Non usare mai oggetti metallici per scongelare il congelatore, dato che questa operazione lo potrebbe danneggiare. ISTRUZIONI GENERALI PER LA CURA E LA MANUTENZIONE PULIZIA Consigliamo di pulire il frigorifero una volta al mese. Prima di iniziare le operazioni di pulizia, scollegare la spina dalla presa di corrente. Pulire l’interno e l’esterno del frigorifero con un panno soffice e umido. Se vi è sporco da rimuovere (esempio macchie di cibo), pulire con un panno morbido e acqua o detergente neutro. Non impiegare sgrassatori o prodotti non diluiti che potrebbero danneggiare le parti plastiche del prodotto. Rimuovere sempre l’umidità con un panno asciutto. Ricordarsi di mantenere libero e pulito lo scarico della condensa (solo modelli previsti) alla base Della parete del vano frigorifero appena sopra al coperchio in vetro del vano verdure.

Qualora il frigorifero venga lasciato inattivo a lungo, procedere come segue:

• Scollegare il frigorifero dal dispositivo di alimentazione elettrica.

• Estrarre tutti gli alimenti.

• Pulire e asciugare l’interno conformemente alle istruzioni summenzionate per la pulizia.

• Lasciare le porte aperte per evitare la formazione di cattivi odori

SOSTITUZIONE DELLA LAMPADINA

Qualora la luce interna non funzioni più, scollegare e poi ricollegare il dispositivo utilizzando una presa diversa . Qualora la luce non funzioni ancora, controllare che la lampadina sia avvitata correttamente. Qualora, anche dopo aver eseguito questi test, non vi sia luce, sarà necessario sostituire la lampadina. Usare una lampadina da 220-240V~, 10W.

• Scollegare il dispositivo rimuovendo la spina dalla presa di corrente

• Aprire il coperchio della lampadina (1) rimuovendo la vite di fissaggio

• Togliere la lampadina difettosa ruotandola in senso anti-orario.

• Avvitare la nuova lampadina ruotandola in senso orario.

-7-INVERSIONE DELLA PORTA

Gli utenti possono invertire la direzione di apertura conformemente alla proprie necessità. La sequenza delle operazioni è questa:

1. Rimuovere le viti/bulloni sul retro del

coperchio superiore con una apposita chiave, togliere il coperchio superiore, svitare tutte le viti/dadi che fissano la porta.

2. Sollevare la porta verso l’alto per

disinnestarla dalla cerniera centrale. Mettere la porta di lato e appoggiarla con delicatezza su una superficie imbottita.

3. Servendosi di un cacciavite, smontare la

cerniera centrale. Sollevare la porta verso l’alto per disinnestarla dalla cerniera inferiore. Mettere la porta di lato e appoggiarla con delicatezza su una superficie imbottita.

4. Invertire la posizione della cerniera

inferiore e della gamba regolabile e spostarle sull’altro lato del mobile. -8-Porta del frigorifero

5. Togliere il perno della cerniera che si

trova sulla parte inferiore della porta del frigorifero e del congelatore. Sull’altro lato della porta del frigorifero e del congelatore, inserire il perno cerniera sostitutivo fornito in dotazione col dispositivo. Porta del congelatore

6. Collocare la porta del frigorifero sulla

cerniera inferiore, verificando che il perno cerniera sia inserito nel foro sulla parte inferiore della porta del frigorifero. Ricollocare la cerniera centrale sul mobiletto, verificando che si trovi sul lato opposto rispetto alla sua posizione originale.

7. Collocare la porta del congelatore sulla

cerniera frontale, facendo in modo che il perno della cerniera sia inserito nel foro sulla parte inferiore della porta del frigorifero. Puntare la porta e avvitare il bullone, estrarre il coperchio superiore dalla parte anteriore verso la parte superiore, inserire nel coperchio posteriore da lato a lato e avvitare i due bulloni sul retro del coperchio superiore.

- 9 -GUIDA ALLA RISOLUZIONE DEI PROBLEMI

Qualora il dispositivo mostri altri sintomi rispetto a quelli sopra descritti, contattare l’assistenza clienti oppure il negozio presso il quale è stato acquistato il dispositivo. Problema Causa Non c’è alimentazione elettrica E’ intervenuto il salvavita Il dispositivo è troppo vicino alla parete oppure non è stabile o gli accessori/bottiglie all’interno del frigorifero sono nella posizione sbagliata. La porta viene aperta troppo spesso o è stata lasciata aperta a lungo Il frigorifero è troppo vicino Il dispositivo non alla parete raffredda a sufficienza Il frigorifero è troppo pieno Soluzione Controllare il collegamento spina e presa di corrente. Inserire la spina in una presa di corrente alternativa per assicurarsi che il problema non sia nella presa

Verificare il salvavita impianto casa Stabilizzare la base del frigorifero regolando la posizione dei piedini, allontanare il dispositivo dalla parete, collocare in modo adeguato gli accessori all’interno del frigorifero Chiudere la porta e non aprirla con eccessiva frequenza Il dispositivo non funziona Il dispositivo è molto rumoroso Allontanare il dispositivo da parete per favorire la ventilazione Estrarre alimenti dal dispositivo La temperatura non è stata Modificare la regolazione regolata correttamente della temperatura termostato (1÷7) Cibi aperti o scaduti all’interno del frigorifero Sarà necessario pulire l’interno del dispositivo Buttare gli alimenti scaduti e Avvolgere/chiudere gli altri Pulire l’interno del frigorifero con acqua e aceto. Ci sono cattivi odori all’interno del dispositivo I seguenti sintomi non sono segnali di malfunzionamento:

• Si potrebbe sentire il rumore del gas di raffreddamento che circola nei tubi: non si tratta di un’anomalia di funzionamento. E’ normale.

• L’umidità sulla superficie esterna del dispositivo durante le stagioni umide non costituisce un problema per il dispositivo; sarà sufficiente pulirla con un panno morbido asciutto.

• Il compressore e il condensatore si possono riscaldare maggiormente nei periodi di caldo più intenso.

• Le pareti laterali del mobile possono divenire calde: è una condizione di normale funzionamento

- 10 -In caso di interruzione della linea elettrica di casa, gli alimenti dovrebbero rimanere al fresco in modo sicuro per circa 16 ore. Attenersi alle seguenti indicazioni durante un’interruzione prolungata in particolar modo se ciò avviene d’estate :

• Aprire le porta solamente quando ciò è strettamente necessario.

• Non collocare alimenti aggiuntivi all’interno della dispositivo

• Non appena ripristinata la corrente, consigliamo di ispezionare immediatamente gli alimenti contenuti all’interno con particolare attenzione a carne/pesce che NON può essere ricongelata

• Dato che in caso interruzione prolungata della linea elettrica la temperatura all’interno del frigorifero aumenta, il periodo di conservazione, nonché le qualità di commestibilità degli alimenti verranno ridotte o compromesse. Gli eventuali alimenti che si scongelano dovranno essere consumati o cotti

SPECIFICHE TECNICHE Riferimento: Tensione nominale: Potenza nominale: Frequenza nominale: Corrente nominale: Refrigerante: Potenza lampada: Volume netto totale: Volume di conservazione del frigorifero: Volume di conservazione del congelatore: Nastro clima: Capacità di congelamento: Consumo energetico: Protezione da scosse elettriche: Schiuma: Classe energetica:

- 11 -Decliniamo qualsiasi responsabilità per eventuali danni o incidenti derivati da usi del prodotto non conformi alle istruzioni contenute nel presente libretto. SMALTIMENTO

Rischio di lesione o soffocamento I refrigeranti e i gas vanno smaltiti in modo professionale. Verificare che i tubi del circuito refrigerante non si siano danneggiati prima di smaltirli in modo adeguato. Scollegare il dispositivo dalla presa di corrente. Tagliare la spina e smaltirla. Togliere i vassoi e i cassetti, le guarnizioni della porta al fine di evitare che i bambini e gli animali domestici rimangano intrappolati accidentalmente all’interno del dispositivo.
