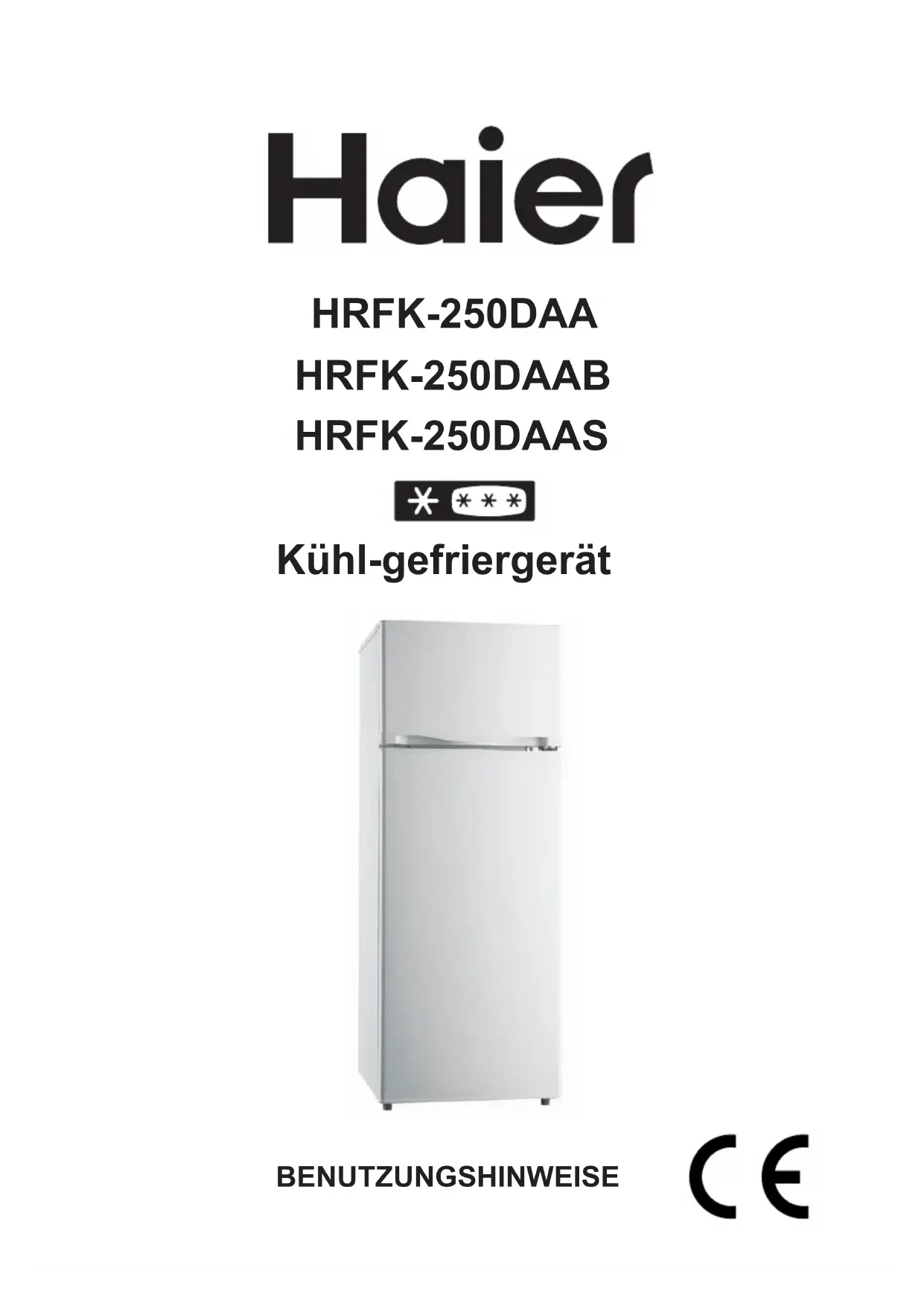

BEDIENUNGSANLEITUNG HRFK250DAAB HAIER

Wichtige Sicherheitshinweise -1- Schematische -5- Darstellung T ransport und Handhabung

Aufstellung -5- Test -6- Temperaturkontrolle -6- Lagerung von Lebensmitteln -7- Abtauen -7- Allgemeine Hinweise zur Pege und Wartung -8- Türöffnungsrichtung ändern -9- Problembehandlung -11- Technische Daten -12-- 1 - Dieses Gerät ist nur für den Gebrauch im Haushalt vorgesehen. Bitte lesen Sie sich diese Hinweise aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie diese Unterlagen für späteres Nachschlagen auf. WICHTIGE SICHERHEITSHINWEISE

kann von Kindern ab 8 Jahre und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeit oder fehlender Erfahrung und Wissen verwendet werden, wenn diese vorher über die sichere Verwendung des Gerätes unterrichtet wurden und die damit zusammenhängenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Anwenderwartung sollte nicht von Kindern ohne Aufsicht durchgeführt werden.

2. Dieses Gerät ist für den Einsatz im Haushalt und

zu vergle ichbaren Zwecken vorgesehen, wie: - Teeküchen für Mitarbeiter in Läden, Büros und ähnlichen Einrichtungen - In land wirtschaftlichen Betrieben und für den Gebrauch von Gästen in Hotels, Motels und anderen wohnungsähnlichen Umgebungen - In Gästehäusern oder Pensionen - Zum Catering und ähnlichen Einsatzbereichen (kein Einzelhandel)

erwenden Sie keine mechanischen Geräte oder andere, als die vom Hersteller- 2 - empfohlenen Mittel, um den Abtauprozess zu beschleunigen.

Mit der Ausnahme der durch den Hersteller empfohlenen Komponenten DÜRFEN KEINERLEI Elektrogeräte in diesem Kühlschrank zum Einsatz kommen.

Versuchen Sie niemals dieses Gerät in anderer Form bzw. für andere Zwecke als den in dieser Bedienungsanleitungen beschriebenen zu verwenden, da andernfalls das Risiko schwerer Unfälle besteht.

Im Falle eines beschädigten Netzkabels oder von Fehlfunktio nen oder einer Beschädigung des Geräts, muss das Gerät durch den Hersteller, den dazu befugten Kundendienst oder eine Fachkraft mit vergleichbarer Qualikation überprüft, repariert bzw. neu eingestellt werden, um Umfälle oder Verletzungen zu vermeiden.

Sorgen Sie dafür, dass die Lüftungsöffnungen im Gerätegehäuse beziehungsweise in der Einbaustruktur nicht zugestellt werden.

8. WARNUNG: Beschädigen

Sie nicht das Kühlaggregat.

erwenden Sie keine elektrisch betriebenen Geräte oder Vorrichtungen im Inneren der Lagerfächer, sofern dies nicht- 3 - ausdrücklich durch den Hersteller empfohlen wird.

10. Das Gerät darf nicht in einer staubigen

Umgebung bzw. in einer zündfähigen Atmosphäre (brennbare Gasen, Ausdünstungen, Dämpfe organischer Lösungsmittel usw.) betrieben werden.

11. Lagern Sie keine explosiven

Substanzen, wie zum Beispiel Spraydosen mit einem entammbaren Treibgas, in diesem Gerät.

12. Gießen Sie kein Wasser auf das Gerät,

da so die Isolierung beeinträchtigt und sich Roststellen bilden könnten.

Sie den Netzstecker in eine geerdete Einzelsteckdose. Achten Sie beim Anschluss des Geräts darauf, dass der Netzstecker richtig und vollständig in der Steckdose sitzt.

14. Um mögliche Schäden für die Umwelt

oder die menschliche Gesundheit durch unzulässige Müllentsorgung zu vermeiden, müssen Sie das Gerät verantwortungsbewusst und vorschriftmäßig einer nachhaltigen Wertstoffwiederaufarbeitung zuführen. Eine Entsorgung darf ausschließlich über die dafür vorgesehenen öffentlichen Sammelstellen erfolgen.

15. Das Gerät muss auf einem ebenen Untergrund

und an einem gut belüftbaren Platz stehen.- 4 - Versuchen Sie nicht einzelne Komponenten eigenmächtig auszutauschen oder zu reparieren, sondern wenden Sie sich in solchen Fällen an den Kundendienst.

16. Handhaben Sie das Gerät stets mit V

orsicht, um mögliche Schäden zu vermeiden.

17. Vorsicht: Bringen Sie das Erdungskabel

niemals mit einer W asser- oder Gasleitung in Berührung.

18. Lagern Sie unter keinem

Umständen stark basische oder säurehaltige Substanzen, organische Lösungsmittel oder aber ätzende Stoffe zusammen mit Lebensmitteln.

19. Lesen Sie bitte den Abschnitt „Fehlerbehebung“,

wenn am Gerät Probleme auftreten sollten. Versuchen Sie nicht, technische Probleme eigenmächtig zu lösen, sondern wenden Sie sich dazu an einen qualizierten Monteur.

20. Informationen zur Aufstellung, dem Betrieb,

der W artung und der Entsorgung des Geräts nden Sie in den folgenden Abschnitten dieser Bedienungsanleitung. Dieses Gerät wurde gemäß den entsprechenden, zur Zeit geltenden CE-Richtinien, wie z.B. der Richtlinie zur elektromagnetisch Kompatibilität und der Niederspannungsrichtlinie überprüft und unter Beachtung der gegenwärtigen Sicherheitsvorschriften hergestellt.- 5 -

SCHEMATISCHE DARSTELLUNG

4. Gemüsefach-Abdeckung

5. Obst- und Gemüsefach

6. Einstellbare Füße (2 in der Lieferung

7. Fach für große Flaschen

Fassen Sie den Kühlschrank für den Transport am Boden und heben Sie ihn vorsichtig in einem Winkel von 45 Grad an. Heben Sie das Gerät niemals an den Griffen hoch. Sie dürfen Geräts auf keinen Fall mit der Oberseite nach oben aufstellen oder aber ach auf den Boden legen. Schieben Sie das Gerät an seiner Basis mit Hilfe der Rollfüße an die gewünschte Stellen. AUFSTELLUNG Für eine ausreichende Standfestigkeit muss das Gerät auf einer achen und stabilen Unterlage aufgestellt werden. Es darf keinesfalls auf eine aus weichem Material bestehenden Unterlage gestellt werden. Wählen Sie einen gut belüfteten Standort aus. An den Geräteseiten muss jeweils ein Abstand von mindestens 5 cm und an der Geräterückwand ein Abstand von mindestens 10 cm gelassen werden. Die im Lieferumfang enthaltenen Abstandshalter sind als Schutz und für die Einhaltung des korrekten Abstands zur Wand anzubringen.- 6 - Wählen Sie Standort, der sich nicht in der Nähe einer Hitzequelle bestellt. Vermeiden Sie direkte Sonneneinstrahlung und halten Sie das Gerät von hitzeerzeugenden Geräten fern. Wählen Sie einen trockenen und gut belüfteten Ort mit geringer Luftfeuchtigkeit aus. TEST Reinigen Sie den Kühlschrank und dessen Teile mit einem in lauwarmem Wasser angefeuchteten Tuch bzw. mit einem milden Reinigungsmittel und klarem Wasser, wischen Sie anschließend alles trocken. Hinweise: Alle elektrischen Teile dürfen nur mit einem trockenen Tuch abgewischt werden. Drehen Sie den Thermostatregler auf die Position „3“ und schalten Sie den Strom ein. Der Kompressor und die Innenbeleuchtung schalten sich nun ein. Schließen Sie die Tür und warten Sie 30 Minuten. Wenn in diesem Zeitraum die Temperatur im Gefrierfach deutlich zurückgegangen ist, ist das Zeichen, dass das Kühlsystem ordnungsgemäß funktioniert. Wenn der Kühlschrank eine längere Zeit gelaufen ist, reguliert die Temperaturkontrolle automatisch, sofern die Kühlschranktür nicht zu häug geöffnet wird. Wenn während der vorherigen Schritte keine Probleme aufgetreten sind, war die Testphase erfolgreich. Der Kühlschrank arbeitet ordnungsgemäß. TEMPERATURKONTROLLE Die T emperaturen im Kühlschrankfach bzw. im Gefrierfach werden durch die Temperaturkontrolle gesteuert, der an der rechten Seite des Kühlschrankfachs installiert ist. Drehen Sie den Thermostatregler, um die Temperatur im Kühlschrankinnenraum zu regulieren. Die Skala auf dem Regler zeigt keine genauen Temperaturwerte an, sondern hat eine Temperaturskala von „0-7“. Die erste Stufe entspricht einem erzwungenen ABBRUCH der Kühlung und die 7. Stufe steht für die niedrigste Temperatur, die der Kühlschrank erzeugen kann. Wenn Sie den Regler von „1“ in Richtung „7“ drehen, sinkt die Temperatur kontinuierlich. Stellen Sie für den Normalbetrieb den Temperaturregler auf die Position „3-4“. Bitte beachten Sie, dass das Gerät für den Einsatz bei Umgebungstemperaturen im von 16° bis 38°C vorgesehen ist. Der Kühlschrank arbeitet möglicherweise nicht richtig, wenn er über einen längeren Zeitraum hinweg höheren oder niedrigeren Temperaturen ausgesetzt wird.- 7 - Die Innenraumtemperaturen werden durch die folgenden Faktoren beeinusst:

• Häugkeit der Türöf fnungen

• Menge der gelagerten Lebensmittel

• Aufstellungsort des Kühlschranks

LAGERUNG VON LEBENSMITTELN

Verwendung des Gefrierfachs

• Lagern Sie frische Lebensmitte l wie Fisch oder Fleisch im Gefrierfacht, um deren Geschmack und Nährstoffe zu konservieren.

• Lebensmittel müssen sich zum Einfrieren in Verpackungen aus Alufolie und gefrierfachtauglicher Kunststofffolie oder luftdichten Kunststoffbehältern benden.

• Bringen Sie frische Lebensmittel nicht in direkten Kontakt mit solchem, die bereits gefroren sind.

• Tiefkühlprodukte müssen nach dem Einkauf so schnell wie möglich nach Hause gebracht und in das Gefrierfach gelegt werden.

• Frieren Sie niemals einmal aufgetaute Produkte noch einmal ein.

• Gießen Sie Flüssigkeiten, insbesondere solche mit Kohlensäure, (mit Ausnahme von hochprozentigen Alkohol) zum Einfrieren niemals in Flaschen oder Dosten, da diesen während des Einfrierens platzen können.

• Die jeweilige durch den Hersteller angegebene Haltbarkeitsfrist sollte (insbesondere bei industriell eingefrorenen Lebensmitteln) nicht überschritten werden. Nehmen Sie stets nur die gerade benötigte Menge aus dem Gefrierfach.

• Während des Abtauens bzw. bei Wartungs- und Pegemaßnahmen kann sich der Gefriergut erwärmen, sodass sich dessen verbeibene zulässige Lagerdauer verkürzt. Verwendung des Kühlschrankfachs

• Legen Sie die Eier in die vorgesehene Ablage, Flasche in das Flaschenregal usw.

• Obst und Gemüse sollten im Gemüsefach aufbewahrt werden.

• Gefäße mit Flüssigkeiten werden in den Seitenfächern der Kühlschranktür gelagert.

• Sonstige verderbliche Lebensmittel oder Produkte, die möglicherweise Gerüche absondern, müssen separat verpackt werden. Lagerung von Lebensmitteln

• Bitte lagern Sie nicht zu viele Lebensmittel im Kühlschrank, da dies dessen Leistungsfähigkeit beeinträchtigt.

• Lebensmittel müssen sich in Verpackungen aus Alufolie und Kunststofffolie oder luftdichten Kunststoffbehältern benden.

• Um übermäßigen Stromverbrauch zu vermeiden, dürfen heiße Speisen nicht in das Kühlschrank oder Gefrierfach gelegt werden, bevor sie sich nicht auf die Umgebungstemperatur abgekühlt haben.

• Legen Sie niemals unverpacktes Obst oder Gemüse in das Gefrierfach, da es andernfalls nach dem Auftauen nicht mehr genießbar ist. ABTAUEN Wenn der Kühlschrank über einen längeren Zeitraum in Betrieb war, bilden sich an den Innenseiten des Gefrierfachs Vereisungen. Diese erhöhen den Stromverbrauch und vermindern die Gefrierleistung. Sie sollten das Gefrierfach daher einmal monatlich abtauen.- 8 - Ziehen Sie zum Abtauen das Netzkabel, öf fnen Sie die Tür und lagern Sie das Gefriergut vorübergebend an einem kühlen Platz. Entfernen Sie die Vereisungen mit Hilfe eines Kunststoffsschabers. Nehmen Sie die so abgelösten Eisstücke heraus und wischen den Innenraum des Gefrierfachs mit einem sauberen Tuch trocken. Hinweise: Verwenden Sie niemals Metallgegenstände zum Ablösen der Vereisungen, da diese das Gerät beschädigen könnten.

ALLGEMEINE HINWEISE ZUR PFLEGE UND WARTUNG

Der Kühlschrank sollte einmal monatlich gesäubert werden Vor der Reinigung muss der Netzstecker gezogen werden. Wischen Sie den Innenraum sowie die Außenseiten mit einem weichen und feuchten Tuch ab. Bei starken Verschmutzungen können Sie einen milden Haushaltsreiniger verwenden und anschließend die Feuchtigkeit mit einem trockenen Tuch entfernen. Falls Sie den Kühlschrank für eine längere Zeit stilllegen wollen:

• Ziehen Sie den Gerätenetzstecker.

• Nehmen Sie sämtliche Lebensmittels aus dem Gerät heraus.

• Reinigen und trocknen Sie den Innenraum wie im Abschnitt oben zur Pege und Wartung beschrieben.

• Lassen Sie die Tür geöffnet, um die Bildung von unangenehmen Gerüchen zu vermeiden. Reinigung Zur Reinigung des Kühlschranks muss der Netzstecker gezogen werden. Säubern Sie das Gerät mit in Seifenwasser angefeuchteten Tuch und entfernen Sie die Feuchtigkeit anschließend mit einem trockenen Tuch. Denken Sie daran, den an der Rückwand direkt unter der Glasabdeckung bendlichen Abtauabuss von Verschmutzungen zu säubern. Austausch der Gerätelampe Sollte die Lampe im Geräteinnenraum nicht mehr funktionieren, schalten Sie das Gerät versuchsweise einmal ab und anschließend wieder ein. Falls die Lampe weiterhin nicht funktioniert, prüfen Sie nach, ob das Gewinde richtig eingeschraubt wurde. Wenn trotz dieser Versuche es weiterhin kein Licht gibt, muss der Leuchtkörper der Kühlschranklampe ausgetauscht werden. Sie benötigen dazu eine 220-240V~, 10W Glühlampe.

• Schalten Sie das Gerät aus;

• Öffnen Sie die Lampenandeckung (1);

• Drehen Sie die Glühlampe gegen den Uhrzeiger heraus.

• Schrauben Sie die neue Glühlampe durch Drehungen im Uhrzeigersinn ein.- 9 -

TÜRÖFFNUNGSRICHTUNG ÄNDERN

Als Nutzer können Sie die Türöf fnungsrichtung nach Bedarf entsprechend ändern. Verfahren Sie dazu folgendermaßen:

1. Lösen Sie mit einem

Kreuzschlitzschraubenzieher die beiden Schrauben an der Rückseite der oberen Abdeckung, nehmen Sie obere Abdeckung ab, lösen Sie sechs Vierkantmuttern der Türhalterung auf der rechten Seite.

2. Heben Sie die Tür an, um diese aus

dem mittleren Scharnier zu lösen. Legen Sie die Tür seitwärts vorsichtig auf einer gepolsterten Unterlage ab.

3. Demontieren Sie nun mit Hilfe des

Schraubenziehers das mittlere Scharnier. Heben Sie die Tür an, um diese aus dem unteren Scharnier zu lösen. Legen Sie die Tür seitwärts vorsichtig auf einer gepolsterten Unterlage ab.

4. Wechseln Sie nun die Position des

unteren Scharniers und des einstellbaren Fuß zur anderen Gehäuseseite.

5. Entfernen Sie den Scharnierstift zwischen

Kühlschrankboden und der Gefrierfachtür

Befestigen Sie den im Lieferumfang enthaltenen Ersatz-Scharnierstift auf der anderen Seite zwischen Kühlschrankboden und der Gefrierfachtür.

6. Stecken Sie die Kühlschranktür auf

das untere Scharnier. Achten Sie dabei darauf, dass der Scharnierstift fest in der Öffnung am Boden der Kühlschranktür sitzt. Befestigen Sie nun das mittlere Scharnier auf der anderen Gehäuseseite.

7. Stecken Sie die Kühlschranktür auf das

mittlere Scharnier. Achten Sie dabei darauf, dass der Scharnierstift fest in der Öffnung am Boden der Kühlschranktür sitzt. Richten Sie die Tür aus und schrauben Sie die Schrauben nach unten, ziehen Sie die obere Abdeckung von der Vorderseite nach hinten, führen Sie die Schraube in die obere Abdeckung seitwärts ein, und schrauben Sie die beiden Schrauben an der Rückseite der oberen Abdeckung fest.

Gefrierschranktür Kühlschranktür sitzt entfernen entfernen einfügeneinfügen- 11 - PROBLEMBEHANDLUNG Sollten an Ihrem Gerät andere als die hier beschriebenen Störungen auftreten, kontaktieren Sie bitte entweder den Kundendienst oder aber den Händler , bei dem Sie das Gerät erworben haben. Symptom Ursache Lösung Das Gerät arbeitet nicht Die Stromversorgung ist unterbrochen Überprüfen Sie die Steckdose, indem Sie andere Geräte anschließen. Stellen Sie sicher , dass das Gerät ordnungsgemäß mit der Steckdose verbunden ist Die Sicherung ist ausgefallen

auschen Sie schadhafte Sicherungen aus Das Gerät erzeugt laute Geräusche Das Gerät steht zu nahe an der Wand bzw. steht nicht stabil, oder aber die Zubehörteile im Innenraum des Kühlschranks sind falsch angebracht. Bringen Sie den Kühlschrank in eine standfeste Position, indem Sie die einstellbaren Füße nachjustieren, vergrößern Sie den Abstand zur Wand, befestigen Sie die Zubehörteile ordnungsgemäß Das Gerät kühlt nicht richtig Die Tür wird zu häug geöffnet oder stand über längere Zeit offen. Schließen Sie die Tür, und vermeiden Sie zu häuge Öffnungen. Das Gerät steht zu nahe an der Wand Vergrößern Sie den Abstand zur Wand, um eine bessere Belüftung zu ermöglichen Das Gerät ist überfüllt Nehmen Sie Lebensmittel aus dem Gerät heraus Die Temperatureinstellung ist ungeeignet Stellen Sie den Temperaturregler auf „3“ oder höher Der Gerätinnenraum riecht unangenehm Es benden sich verdorbene Lebensmittel im Gerät Werfen Sie die verdorbenen Lebensmittel weg und lagern Sie die anderen Lebensmittel in geschlossenen Gefäßen oder gut Der Kühlschrankinnenraum muss gereinigt werden Reinigen Sie den Kühlschrankinnenraum Folgende Symptome sind keine Anzeichen für eine Störung:

• Die Geräusche der Kühlüssigkeit, die im Kühlkreislauf zirkuliert, sind normal.

• Kondensfeuchtigkeit an der Geräteaußenseite bei feuchten Wetter ist kein Zeichen einer Gerätestörung; wischen diese einfach mit einem trockenem Tuch ab.

• Der Kompressor und der Kondensator erwärmen bei heißen T emperaturen stärker.

• Der Türrahmen ist leicht erwärmt; das ist ein Zeichen, dass Kondensator arbeitet und die Feuchtigkeit ableitet.- 12 - Bei eine m Stromausfall, bleiben die Lebensmittel in der Regel ca. 16 Stunden lang sicher gekühlt. Beachten Sie bei einem Stromausfall insbesondere im Sommer die folgenden Hinweise:

• Öffnen Sie die Türen und Schubladen so wenig wie möglich.

• Legen Sie während eines Stromausfalls keine weiteren Lebensmittel in das Gerät.

• Sofern es sich um einen angekündigten Stromausfall handelt und die vermutliche Dauer mehr als 16 Stunden betragen sollte, stellen Sie vorher Eis her und legen Sie das in ein Gefäß im der obersten Einlage im Kühlschrankfach.

• Überprüfen Sie die Lebensmittel unmittelbar nach dem Ende des Stromausfalls.

• Die gestiegenen T emperaturen während eines Stromausfalls bzw. einer anderen Störung können die Lagerdauer und die Qualität einzelner Lebensmittel beeinträchtigen. Um gesundheitliche Schäden zu vermeiden, sind sämtliche aufgetauten Lebensmittel entweder sofort zu verbrauchen oder müssen einmal erhitzt (sofern zulässig) werden, bevor diese wieder eingefroren werden können. TECHNISCHE EIGENSCHAFTEN Referenz: Spannung: 220-240V~ Leistung: 80W Frequenz: 50Hz Stromstärke: 0,6A Kältemittel: R600a (52g) Lampenleistung: 10W Gesamtnettovolumen: 206L Lagervolumen des Kühlfachs: 166L Lagervolumen des Gefrierfachs: 40L Klimazone: ST Gefrierleistung: 2 kg/24 h Energieverbrauch: 208kWh/Jahr Schutz gegen Stromschläge: I Schaumtreibmittel: CYCLOPENT

weisen jegliche Haftung für Schäden und Unfälle zurück, die aus der nicht zweckgemäßen Verwendung des Produkts gemäß den Vorgaben dieser Bedienungsanleitung herrühren. ENTSORGUNG Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Entsorgen Sie die Verpackung in den dafür vorgesehenen Müllcontainern, damit diese recycelt werden kann. Tragen Sie zum Recycling von Elektro- und Elektronikgeräten bei. Entsorgen Sie die mit diesem Symbol markierten Geräte nicht in den Hausmüll. Bringen Sie das Gerät entweder zur Ihrer örtlichen Sammelstelle oder wenden Sie sich an den zuständige Entsorgungsunternehmen. WARNUNG! Gefahr von Verletzungen oder Erstickung! Die Kühlmittel und Gase müssen fachgerecht entsorgt werden. Achten Sie darauf, dass die Leitungen des Kühlkreislaufs nicht beschädigt werden, bevor das Gerät der Entsorgung zugeführt wird. Ziehen Sie den Gerätenetzstecker. Schneiden Sie das Gerätekabel ab und entsorgen Sie dieses. Nehmen Sie die Einschübe und Schubladen heraus und entfernen Sie die Schließvorrichtung sowie die Dichtung an der Tür, um zu verhindern, dass spielende Kinder oder Tiere in dem Gerät versehentlich eingeschlossen werden.Frigo-congelatore
