MANUALE UTENTE IAN 103159 MIOMARE

Istruzioni di montaggio, d'uso e di sicurezza

IAN 103159

IT/CH Istruzioni di montaggio, d'uso e di sicurezza Pagina 9

WASCHTISCH-ARMATUR

Questo prodotto è adatto per tutti i sistemi di acqua calda a tenuta di pressione, come caldaie di riscaldamento centralizzato, scaldabagni istantanei, caldaie in pressione e simili. Non è adatto a scaldacqua a bassa pressione come scaldabagni a legna o a carbone, scaldabagni a olio o a gas, serbatoi d'acqua aperti riscaldati elettricamente. In caso di dubbio si prega di chiedere consiglio ad un idraulico o ad un installatore di impianti termici. Qualsiasi uso diverso da quello descritto qui o modifica al prodotto non è consentito e cui persone o cose. Vi èanche il rischio di lesioni e di morte. Il prodotto è destinato all'uso personale e non all'uso medico o commerciale. Il produttore non si assume alcuna responsabilità per perdite o anni derivanti da un uso improprio.

Descrizione delle componenti

1 tubo flessibile acqua fredda
1 tubo flessibile acqua calda
3 1 guarnizione a mezzaluna
4 1 disco di metallo a mezzaluna
5 2 dadi
6 2aste filettate
1 levadi comando
8 1 asta tirante (parte 1)
1 asta tirante (parte 2)
10 1asta con sfera
11 giunto eccentrico
12 1 sezione eccentrica inferiore
13 1 sezione eccentrica superiore
14g 1 guarnizione eccentrica superiore
14b guarnizione eccentrica inferiore
15 1 dado eccentrico

Dati Tecnici

Concessioni: G^38 (circa 17 mm)

Dado di raccordo acqua: circa 19 mm.

Temperatura dell'acqua calda: max.: 85^

Avverenze di sicurezza

ATTENZIONE!

RISCHIO DI MORTE O

INCIDENTE PER NEONATI

E BAMBINI! Non lasciare mai

i bambini alla supervisione vicino ai materiali di imballaggio. Pericolo di soffocamento. Tenere il prodotto lontano alla portata dei bambini. Il prodotto non è un giocattolo.

ZIONE: RISCHIO DI

SCOSSA ELETTRICA! Perdite

o la fuoriuscita di acqua

possono portare al pericolo di

morte per folgorazione elettrica. Controllare attendamente tutti i collegamenti per eventuali perdite. Inoltre, assicurarsi che tutti i cavi provenienti dai dispositivi elettrici siano installati correttamente e in sicurezza.

ATTENZIONE! RISCHIO DI LESIONI!

Assicurarsi che non ci siano parti danneggiate e che tutte le parti siano assemblate correttamente. Il montaggio non correttto cui portare a lesioni. Si prega di notare che le guarnizioni sono parti soggette ad usura e quando andranno di volta in volta sostituite. Le parti danneggiate possono pregiudicare la sicurezza e il correttto funzionamento.

ATTENZIONE! RISCHIO DI DANNI

ALLA PROPRIETÀ! Fare eseguire

l'installazione solo a persona esperte. Perdite o la fuoriuscita di acqua possono portare a gravi danni a edifici o accessori per la casa e mobili. Controllare attendamente tutti i collegamenti per eventuali perdite.

Assicurarsi che tutte le guarnizioni siano nella posizione corretta per evitare perdite di acqua.

ATTENZIONE! RISCHIO DI

SCOTTATURE! Quando si effettua la regolazione dell'acqua calda si prega di assicurarsi che la temperatura dell'acqua non sa troppo elevata.

Prima dell'installazione, prenderedimestichezza con tutti i servizi esistenti, adesempio il raccordo acqua e i rubinetti diarresto.
Si prega di leggere attentamente queste istruzioni per l'uso prima di installare e utilizzare il prodotto. Conservare tutti i consigli di sicurezza e le istruzioni in un luogo sicuro per riferimento futuro!

Installazione

Installazione del rubinetto

Chiudere l'alimentazione principale dell'acqua per prevenir gravi perdite d'acqua. Lasciare che l'acqua residua nelle tubazioni venga scaricata.

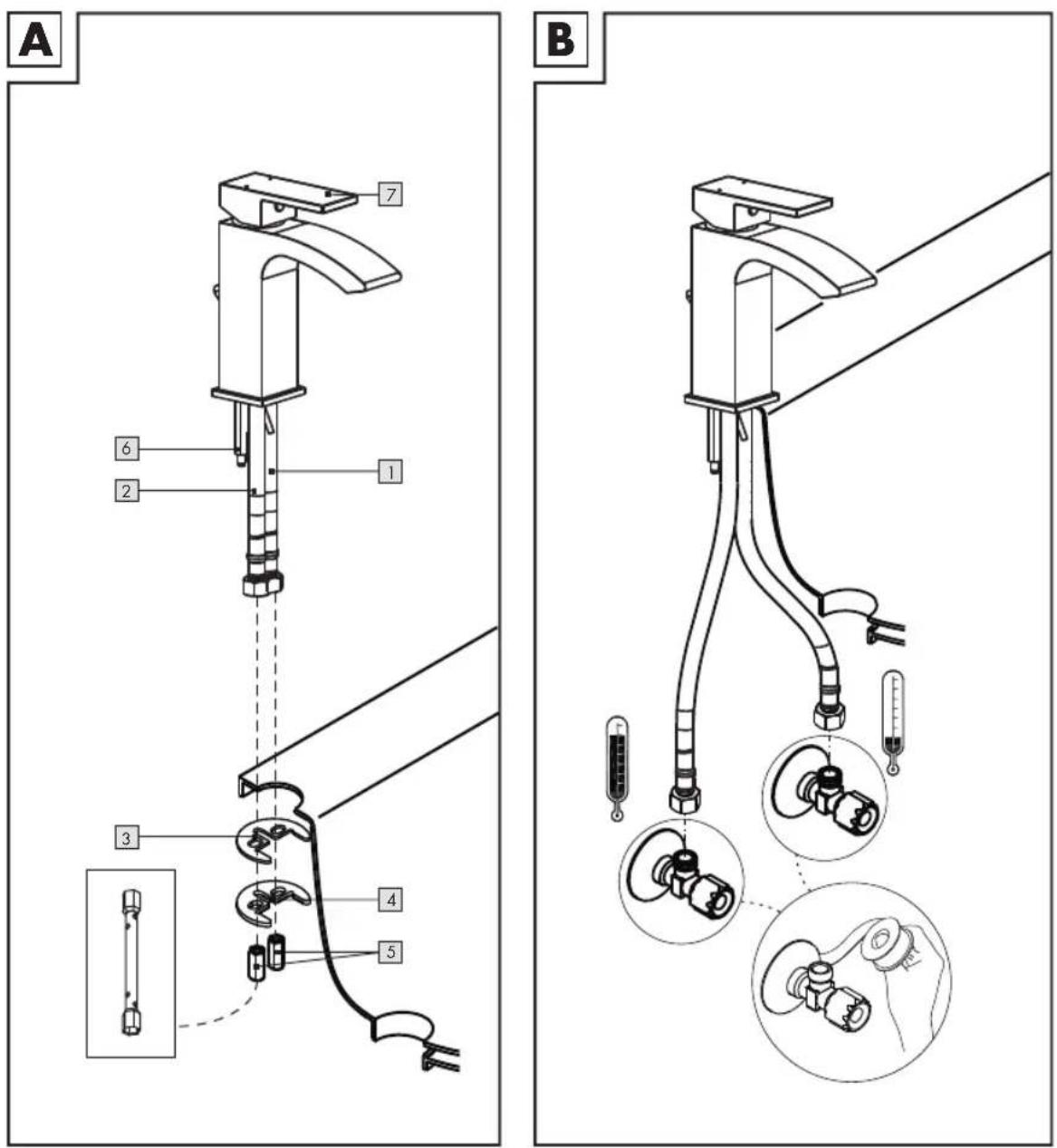

Installare il rubinetto come molto nelle Fig. A e B.

ATENZIONE! Non piegare i tubi o metterli in tensione. In caso contrario, si potrebbero causare danni materiali.

Attacco dello scarico

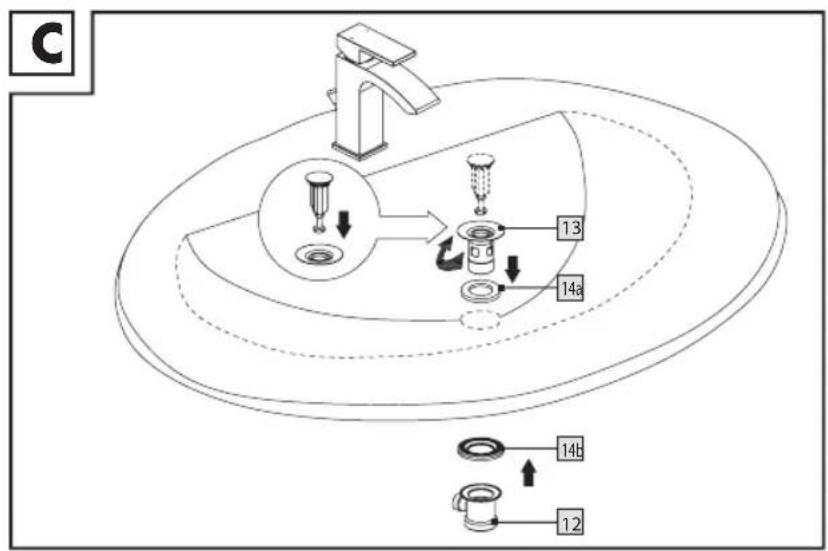

Installare lo scarico come molto nelle Fig. C-E.

Lavaggio del rubinetto

Prima dell'uso il rubinetto deve essere lavato per rimuovere lo sporco.
Apire l'alimentazione principale dell'acqua lasciare scorrere l'acqua per due minuti.

Funzionamento

Preparazione all'uso

Nota: se il rubinetto non è stato utilizzato per un lungo periodo, sciacquare abbondamente i tubi in modo da evitare il ristagno e l'accumulo di residui all'interno dell'impianto di forniturà di acqua potabile.

Apriere la linea di fornitura idrica principale.
Sollevare la leva di comanda reutarla a destra o a sinistra per regolare la velocità o la temperatura del flusso d'acqua.

Manutenzione e pulizia

Cura e pulizia del rubinetto

Si prega di notare che sanitari richiedono particolare cura e attenzione. Pertanto vanno seguiti i seguenti consigli:

Non usare mai materiali corrosivi o a base di alcool per la pulizia, in quanto potrebbero danneggiare il prodotto.
Pulire gli accessori solo con acqua pulita, un detergente delicato e un panno morbido o pelle.
Svitare l'ugello miscelatore a intervalli regolari e rimuovere i depositi di calcare o corpi estranei.

La mancata osservanza dei consigli di cura di cui sopra potrebbe causare danni alla superficie degli accessori. In quello caso i diritti ai sensi della garanzia possono essere invalidati.

Smaltimento

La confezione è realizata interamente con materiali riciclabili, smaltibili presso le località strutture di riciclo.

Contattare l'ufficio smaltimento locale competente per maggiori informazioni inerenti le modalità di smaltimento del prodotto una volta divenuto inutilizzabile.

- Informazioni

- Potabilità dell'acqua corrente

Scoprite la potabilità della vostra rete idrica.

La vostra autorità dell'acqua o società di approvvigionamento idrico locale sera in grado di informarvi.

Le seguenti raccomandazioni generali valgono per la potabilità dell'acqua dalle vostre tubazioni:

Lasciare scorrere l'acqua liberamente per un breve periodo se è rimasta stagnante nelle tubazioni per più di quello ore. Non utilizzato questa acqua stagnante nella preparazione di alimenti o perbere. Cio vale in particolare per quanto riguarda neonati e bambini. La mancata osservanza di questo consiglio può causare rischi per la salute. L'acqua dolce può essere lavoramente distinta da quella stagnante poiché quella dolce è notevolmente più fresca.

Non usare acqua stagnante da tubazioni cromate per la preparazione di alimenti o per bere o per l'igiene personale se si è allergici al nichel. Questa acqua può contenerere elevate quantità di nichel e di scatenare una reazione allergica.

Non usare acqua da tubazioni in piombo per la preparazione di cibi o bevande per neonati o bambini. Non utilizzato per la preparazione di cibi o bevande durante la gravidenza. Il piombo si scioglie nell'acqua potabile ed è particolarmente dannoso per la salute dei neonati e dei bambini piccoli.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model No.: 103159-14-01

Version: 11/2014

IAN 103159
