MANUALE UTENTE BS 1306 N CLATRONIC

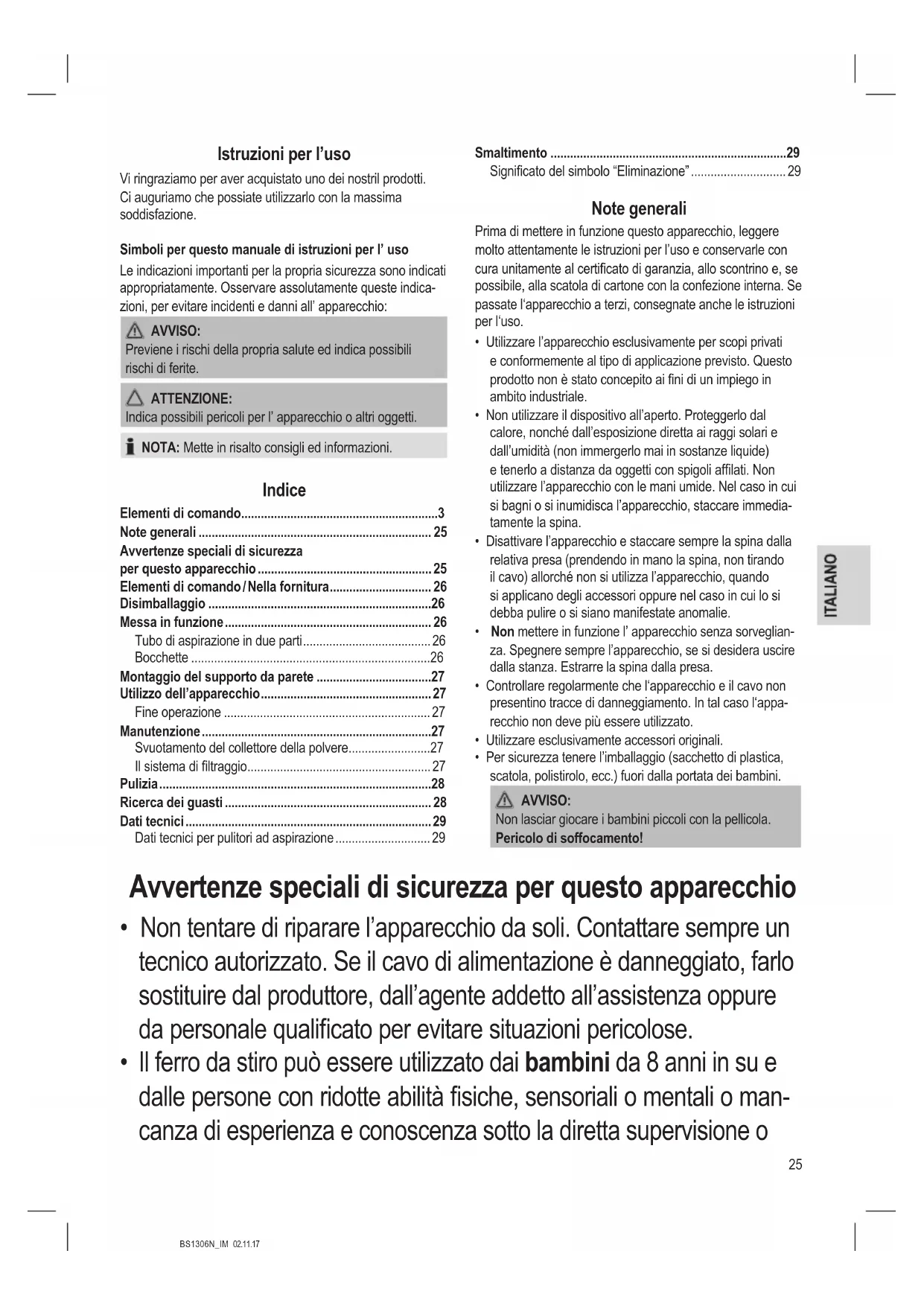

• Utilizzare l’apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai ni di un impiego in ambito industriale.

• Non utilizzare il dispositivo all’aperto. Proteggerlo dal calore, nonché dall’esposizione diretta ai raggi solari e dall’umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli aflati. Non utilizzare l’apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l’apparecchio, staccare immedia- tamente la spina.

• Disattivare l’apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l’apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.

• Non mettere in funzione l’ apparecchio senza sorveglian- za. Spegnere sempre l’apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.

• Controllare regolarmente che l‘apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l‘appa- recchio non deve più essere utilizzato.

• Utilizzare esclusivamente accessori originali.

• Per sicurezza tenere l’imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini. AVVISO: Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento! Avvertenze speciali di sicurezza per questo apparecchio

• Non tentare di riparare l’apparecchio da soli. Contattare sempre un tecnico autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall’agente addetto all’assistenza oppure da personale qualicato per evitare situazioni pericolose.

• Il ferro da stiro può essere utilizzato dai bambini da 8 anni in su e dalle persone con ridotte abilità siche, sensoriali o mentali o man- canza di esperienza e conoscenza sotto la diretta supervisione o26 BS1306N_IM 02.11.17 dietro istruzioni sull’uso sicuro dell’apparecchio e sui possibili peri- coli derivanti dal suo utilizzo.

• Il bambini non devono giocare con l’apparecchio.

• Pulizia e manutenzione non devono essere eseguiti da bambini senza supervisione.

• Non utilizzare l’apparecchio per aspirare sostanze liquide o umide!

• Non utilizzare l’apparecchio per aspirare ceneri ancora calde oppu- re oggetti aflati o acuminat!

• Non usare l’apparecchio in locali umidi!

• Non utilizzare mai l’apparecchio senza ltro. Dopo aver usato l’aspi- rapolvere, accertarsi sempre che il ltro sia installato correttamente nella posizione corrispondente!

• Durante l’utilizzo dell’apparecchio, tenere la bocchetta dell’aspirato- re lontana da capelli, abiti e da altre parti del corpo!

• Tenere l’aspiratore lontano dalle fonti di calore quali i radiatori, il for- no, ecc! Elementi di comando / Nella fornitura 1 Interruttore on / off 2 Coperchio del ltro di sato 3 Impugnatura 4 Cavo di alimentazione 5 Gancio per supporto da parete 6 Piastra di base del collettore della polvere 7 Collettore della polvere con ltro HEPA 8 Chiusura del raccoglitore di polvere 9 Apertura del raccoglitore di polvere 10 Leva estensione / ritrazione spazzole 11 Bocchetta per pavimenti 12 Tubo di aspirazione (in due parti) 13 Connettore per tubo di aspirazione o bocchette Accessori non mostrati: 1x Bocchetta a lancia 1x Bocchetta a spazzola 1x Supporto da parete 3x Tassello 3x Vite Disimballaggio

1. Estrarre il dispositivo dall’imballaggio.

2. Controllare che la spedizione sia completa.

3. Controllare che il dispositivo non abbia subito danni

durante il trasporto per prevenire pericoli. NOTA: Se si sono vericati danni durante il trasporto, contat- tare immediatamente il rivenditore. Non utilizzare un dispositivo danneggiato! Messa in funzione Tubo di aspirazione in due parti

• Inserire un tubo di aspirazione con l’estremità più larga nel connettore dell’apparecchio.

• Se necessario, inserire il secondo tubo di aspirazione con l’estremità più larga nell’altro tubo.

• Per staccare i tubi di aspirazione, tirare ruotandoli leggermente. Bocchette

• Si possono collegare le bocchette direttamente al connettore dell’apparecchio nonché al tubo di aspirazione già montato.

• Per staccare le bocchette, tirare ruotandole leggermente.27 BS1306N_IM 02.11.17 Ugello pavimento (11) L’ugello pavimento è dotato di rulli per una guida semplice. È possibile pulire superci lisce e tappeti con l’ugello pavimento.

• Regolare le spazzole verso l’esterno o l’interno con la leva (10). L’utilizzo migliore dell’apparecchio dipende dalla struttura della moquette. Si raccomanda quanto segue:

• Utilizzare senza spazzole: Per moquette a pelo lungo

• Utilizzo con spazzole: Per pavimenti lisci e tappeti a pelo tto Bocchetta per fessure Con la bocchetta a lancia si possono pulire gli angoli e fessure. Bocchetta a spazzola La bocchetta a spazzola è particolarmente adatta per pulire tappezzerie, tende, o libri. Montaggio del supporto da parete AVVISO: Accertarsi prima se ci sono cavi nella parete che possono essere danneggiati!

1. Misurare l’altezza per il montaggio del supporto da parete.

Reggere l’aspirapolvere contro la parete, completamente assemblato con due tubi di aspirazione e la bocchetta per pavimento.

2. Appoggiare il supporto contro la parete in modo che i due

fori siano in alto. Segnare i 3 punti da forare.

3. Forare e inserire i tasselli nel muro.

4. Inserire le viti nei fori del supporto. Avvitare le viti nel

supporto ai tasselli.

1. Srotolare del tutto il cavo di alimentazione.

2. Inserire la spina in una presa con contatto di terra regolar-

3. Accendere l’apparecchio con l’interruttore on / off. Posizione

dell’interruttore: “l”

4. Regolare la bocchetta per pavimento con la leva, a

seconda del rivestimento.

5. Utilizzare quindi l’apparecchio operando in modo da

usare una velocità sempre costante. Non è necessario esercitare pressione sull’apparecchio. NOTA: Prestare attenzione al raggio d’azione consentito, il quale dipende dalla lunghezza del cavo! Fine operazione

1. Spegnere l’aspirapolvere premendo il interruttore on / off

ed estrarre la spina dalla presa.

2. Lasciate raffreddare completamente l’apparecchio.

3. Se il supporto da parete è già stato installato, appendervi

l’aspirapolvere. Si possono appendere le bocchette a lan- cia e a spazzola sulla sinistra e destra dell’aspirapolvere.

4. Si può avvolgere leggermente il cavo di alimentazione

attorno all’impugnatura e al raccoglitore di polvere. Manutenzione Svuotamento del collettore della polvere

1. Staccare la spina dalla presa di corrente.

2. Se necessario, rimuovere il tubo di aspirazione o la

di base del raccoglitore di polvere sopra una pattumiera.

4. Svuotare il contenuto del racco-

glitore di polvere. Far scorrere in basso il dispositivo di apertura del raccoglitore di polvere per aprirne la piastra di base.

5. Quindi richiudere la pistra di base. La chiusura del racco-

glitore di polvere deve essere inserita. Il sistema di ltraggio L’apparecchio dispone di 3 ltri. Il comune sistema a sacchet- to è stato sostituito da un collettore della polvere trasparente. La superiore velocità di usso del collettore consente di separare dall’aria aspirata sia lo sporco pesante che le particelle più piccole. Non è quindi necessario acquistare sacchetti. I ltri devono essere puliti periodicamente. ATTENZIONE:

• Non lavare mai il ltro in lavatrice.

• Non usare un asciugacapelli per asciugarlo.

• Rimettere l’apparecchio in funzione quando tutti i ltri sono completamente asciutti e montati correttamente.28 BS1306N_IM 02.11.17 L’unità ltro L‘unità ltro è costituita da:

• Filtro grossolano Per pulire l’unità ltro, procedere nel seguente modo:

1. Vuotare il contenitore della polvere come descritto sopra.

2.1 Allentare in senso antiorario il ltro grossolano dalle

guide. Estrarre il ltro grossolano dal raccoglitore di polvere.

2.2 Allentare il Filtro HEPA in senso antiorario dalle

guide. Estrarre il Filtro HEPA dal raccoglitore di polvere.

3. Si può spazzolare il Filtro HEPA. In caso di macchie

pesanti, lavare i ltri sotto l’acqua corrente.

4. Far asciugare completamente i ltri all’aria prima di

5. Pulire il collettore della polvere con un panno umido e poi

Fare riferimento alla gura a lato.

6.1 Innestare il Filtro HEPA con le

sue 3 guide nel cerchio inter- no. Stringere il ltro in senso orario.

6.2 Innestare il ltro grossolano

sopra il Filtro HEPA con le sue 3 guide nel cerchio esterno. Stringere il ltro grossolano in senso orario. ATTENZIONE: Se i ltri non sono stretti, la sporcizia entrerà nel moto- re. Questo può danneggiare il motore.

7. Chiudere la piastra di base.

Filtro di scarico L’apparecchio dispone inoltre di un ltro di scarico. Il coperchio del ltro si trova sul retro dell’apparecchio.

1. Ruotare il coperchio in senso antiorario.

2. Rimuovere il ltro in non tessuto e lavarlo.

3. Prima di rimetterlo nell’apparecchio, lasciare che il ltro in

non tessuto si asciughi completamente all’aria.

4. Chiudere il ltro di sato con il coperchio. Ruotare in

senso orario nché non è stretto all’apparecchio. Pulizia AVVISO:

• Togliere la spina dalla presa prima di pulire.

• In nessun caso immergere l‘apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio. ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.

• Per la pulizia non usare detersivi forti o abrasivi.

• Pulire l’esterno con una pezza morbida e asciutta senza l’aggiunta d’alcuna sostanza.

• Per la pulizia dei ltri, leggere il capitolo “Manutenzione”. Ricerca dei guasti Problema Possibile causa Rimedio L’apparecchio è senza funzione. L’apparecchio non è collegato alla corrente. Esaminare il collega- mento rete. Esaminare la posizio- ne dell’interruttore.29 BS1306N_IM 02.11.17 Problema Possibile causa Rimedio Potenza di aspirazione debole. Il collettore della polvere è pieno. Svuotare il collettore della polvere. I ltri sono sporchi. Pulire i ltri come descritto in “Manutenzione”. ATTENZIONE: Riutilizzare il dispositi- vo solo una volta puliti i ltri! C’è un corpo estraneo nel tubo di aspirazione o nella bocchetta. Controllare gli accesori in caso di otturazioni dovute ad oggetti. Dati tecnici Modello: ....................................................................BS 1306 N Alimentazione rete: .............................. 220 - 240 V~, 50 / 60 Hz Classe di protezione: .............................................................. Peso netto: ...............................................................ca. 2,30 kg Si riserva il diritto di apportare modiche tecniche e di design nel corso dello sviluppo del prodotto. Dati tecnici per pulitori ad aspirazione REGOLAMENTO DELEGATA DALLA COMMISSIONE (UE) Nr. 665 / 2013 Marchio commerciale Clatronic Modello BS 1306 N Classe di efcienza energetic

Consume di energia Consumo annuo di energia

kWh / anno 19,9 Classe di prestazione di energia Classe di prestazione di pulizia tappeti

Classe I prestazione di puliziat pavimenti duri

Classe di re-emissione polvere

Livello di potenza sonora dB(A) re1pW

Potenza in ingresso W 600

1) Da A (efcienza massima) a G (efcienza minima).

2) Consumo energetico annuo indicativo (kWh per anno), in

base a 50 attività di pulizia. Il consumo di energia annuo reale dipenderà da come è utilizzato il dispositivo. Il dispositivo soddisfa gli standard e le direttive europei nella versione corrente alla consegna:

• Direttiva sulla bassa tensione (LVD) 2014 / 35 / CE

• Direttiva sulla compatibilità elettromagnetica (EMC) 2014 / 30 / CE

• Direttiva RoHS 2011 / 65 / UE

• Direttiva Ecodesign (ErP) 2009 / 125 / CE

• Requisiti di Ecodesign per pulitori ad aspirazione REGOLAMENTO DELLA COMMISSIONE (UE) Nr. 666 / 2013 Smaltimento Signicato del simbolo “Eliminazione” Salvaguardare l’ ambiente, gli elettrodomestici non vanno eliminati come riuti domestici. Per l’ eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso. Si contribuisce così ad evitare un effetto potenziale sull’ ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata. Questo signica un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati. Si possono trovare le corrispondenti informazioni sugli appo- siti luoghi di raccolta, nelle amministrazioni dei comuni.30 BS1306N_IM 02.11.17 Instruction Manual Thank you for selecting our product. We hope that you will enjoy use of the appliance. Symbols in these Instructions for Use Important information for your safety is specially marked. It is essential to comply with these instructions in order to avoid accidents and prevent damage to the machine:
