BEDIENUNGSANLEITUNG BS 1306 N CLATRONIC

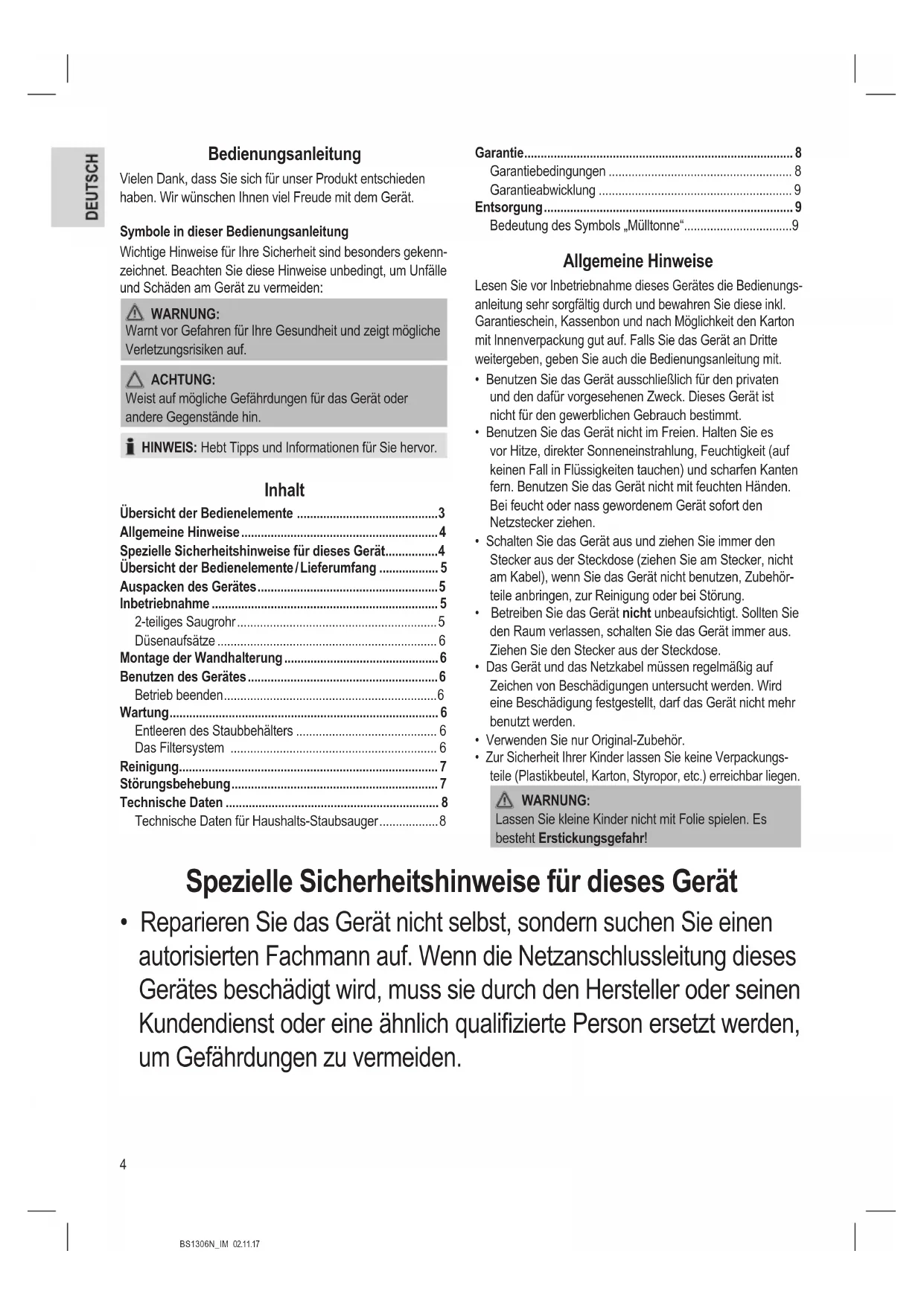

• BS1306N_IM 02.11.174 BS1306N_IM 02.11.17 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekenn- zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Inhalt Übersicht der Bedienelemente p. 3
• Allgemeine Hinweise p. 4
• Spezielle Sicherheitshinweise für dieses Gerät p. 4
• Übersicht der Bedienelemente / Lieferumfang p. 5
• Auspacken des Gerätes p. 5
• Inbetriebnahme p. 5
• 2-teiliges Saugrohr p. 5
• Düsenaufsätze p. 6
• Montage der Wandhalterung p. 6
• Benutzen des Gerätes p. 6
• Betrieb beenden p. 6
• Wartung p. 6
• Entleeren des Staubbehälters p. 6
• Das Filtersystem p. 6
• Reinigung p. 7
• Störungsbehebung p. 7
• Technische Daten p. 8
• Technische Daten für Haushalts-Staubsauger p. 8
• Garantie p. 8
• Garantiebedingungen p. 8
• Garantieabwicklung p. 9
• Entsorgung p. 9
• Bedeutung des Symbols „Mülltonne“ Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungs- anleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit. p. 9

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehör- teile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Spezielle Sicherheitshinweise für dieses Gerät

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.5 BS1306N_IM 02.11.17

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resul- tierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!

• Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!

• Benutzen Sie das Gerät nicht in feuchten Räumen!

• Saugen Sie niemals ohne Filter. Prüfen Sie stets den korrekten Sitz der Filter nach dem Einsetzen!

• Halten Sie während des Betriebes Haare, Kleidung und Körperteile von der Staubsaugerdüse fern!

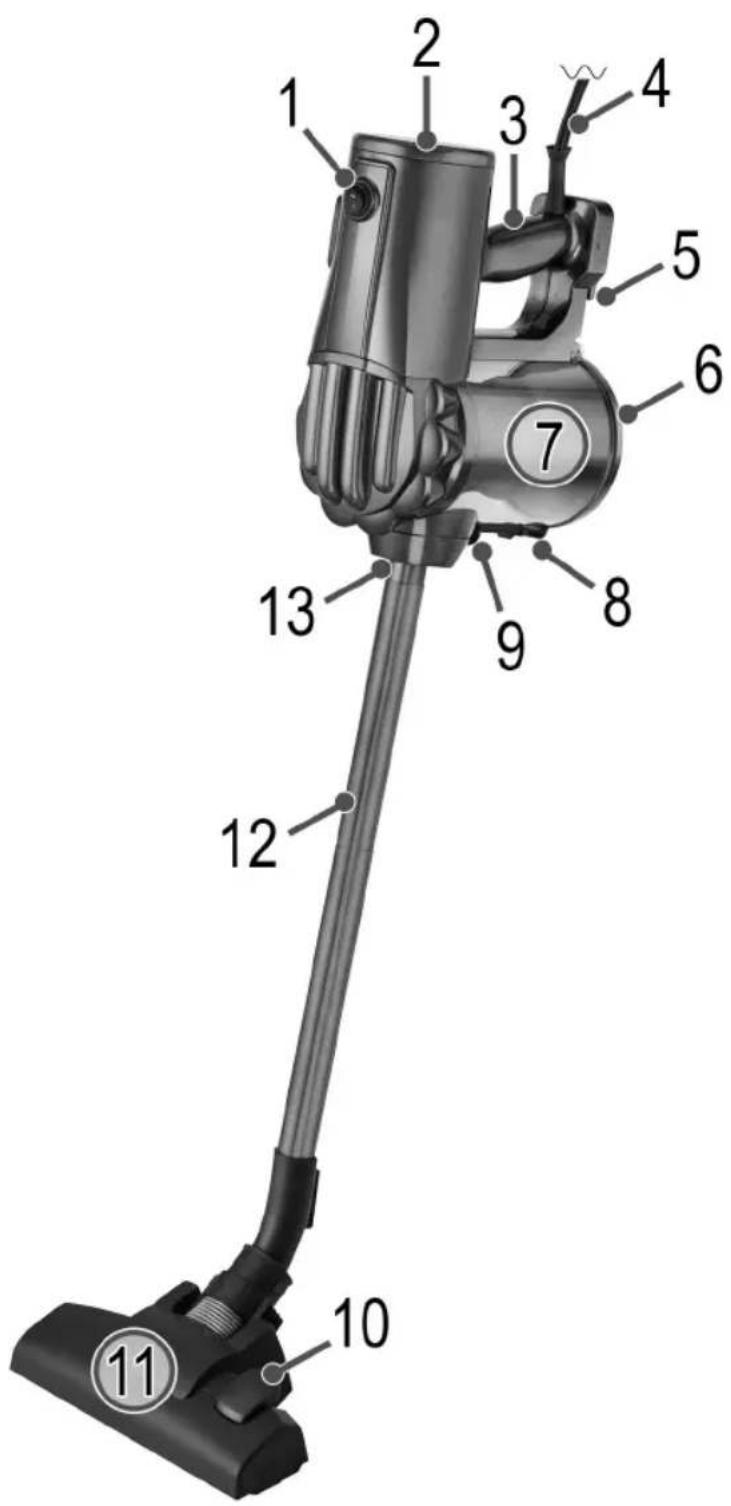

• Halten Sie den Staubsauger von Wärmequellen wie Radiatoren, Öfen usw. fern! Übersicht der Bedienelemente / Lieferumfang 1 Ein / Aus Schalter 2 Abdeckung für Auslasslter 3 Tragegriff 4 Netzkabel 5 Haken für Wandhalterung 6 Bodenplatte des Staubbehälters 7 Staubbehälter mit HEPA-Filter 8 Verriegelung des Staubbehälters 9 Öffner des Staubbehälters 10 Hebel für das Ein- und Ausfahren der Bürste 11 Bodendüse 12 Saugrohr (2-teilig) 13 Anschluss für Saugrohr oder Düsenaufsätze Zubehör ohne Abb.: 1x Fugendüse 1x Bürstendüse 1x Wandhalterung 3x Dübel 3x Schraube Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Prüfen Sie den Lieferumfang auf Vollständigkeit.

3. Überprüfen Sie das Gerät auf eventuelle Transportschäden,

um Gefährdungen zu vermeiden. HINWEIS: Sollten Sie einen Transportschaden feststellen, wenden Sie sich umgehend an Ihren Händler. Ein beschädigtes Gerät nicht in Betrieb nehmen! Inbetriebnahme 2-teiliges Saugrohr

• Stecken Sie ein Saugrohr mit dem dickeren Ende auf den Anschluss am Gerät.

• Bei Bedarf stecken Sie das zweite Saugrohr mit dem dickeren Ende auf das andere Saugrohr.

• Um die Saugrohre zu lösen, ziehen Sie diese mit einer leichten Drehung ab.6 BS1306N_IM 02.11.17 Düsenaufsätze

• Sie können die Düsenaufsätze sowohl direkt auf den Anschluss am Gerät als auch auf das bereits montierte Saugrohr stecken.

• Um die Düsenaufsätze zu lösen, ziehen Sie diese mit einer leichten Drehung ab. Bodendüse (11) Die Bodendüse ist zur leichteren Führung mit Rollen ausgestattet. Sie können mit der Bodendüse glatte Flächen und Teppiche reinigen.

• Mit dem Hebel (10) stellen Sie die Bürsten nach außen oder nach innen. Die optimale Anwendung richtet sich nach der Beschaffenheit des Bodens. Wir empfehlen folgenden Einsatz:

• Einsatz ohne Bürsten: Zum Saugen von Teppichböden mit hohem Flor

• Einsatz mit Bürsten: Zum Saugen von glatten Böden und Teppichböden mit niedrigem Flor Fugendüse Mit der Fugendüse saugen Sie gezielt Ecken und Schlitze aus. Bürstendüse Die Bürstendüse eignet sich besonders zum Absaugen von Polstern, Gardinen oder Büchern. Montage der Wandhalterung WARNUNG: Vergewissern Sie sich vorher, ob sich Leitungen in der Wand verbergen, die Sie beschädigen könnten!

1. Messen Sie die Höhe für die Wandhalterung. Halten Sie

den Staubsauger an die Wand, wenn er komplett mit beiden Saugrohren und der Bodendüse montiert ist.

2. Halten Sie die Wandhalterung so an die Wand, dass

sich die zwei Bohrlöcher oben benden. Zeichnen Sie 3 Löcher an.

3. Bohren Sie die Löcher und setzen Sie die Dübel in die

4. Stecken Sie die Schrauben durch die Bohrlöcher der

Wandhalterung. Drehen Sie die Schrauben mit der Wand- halterung in die Dübel.

5. Ziehen Sie die Schrauben handfest an.

Benutzen des Gerätes

1. Wickeln Sie das Netzkabel komplett ab.

2. Stecken Sie den Netzstecker in eine vorschriftsmäßig

installierte Schutzkontakt-Steckdose.

3. Schalten Sie das Gerät mit dem Ein- / Aus-Schalter ein.

Schalterstellung: „l“

4. Stellen Sie die Bodendüse mit dem Hebel je nach Boden-

5. Saugen Sie nun mit gleichmäßiger Geschwindigkeit.

Andrücken ist nicht nötig. HINWEIS: Achten Sie auf die durch die Kabellänge begrenzte Reichweite! Betrieb beenden

1. Schalten Sie den Bodenstaubsauger am Ein- / Aus-Schalter

aus und ziehen Sie den Stecker aus der Steckdose.

2. Lassen Sie das Gerät vollständig abkühlen.

3. Wenn Sie die Wandhalterung zuvor montiert haben,

hängen Sie den Staubsauger darin ein. Die Fugendüse und die Bürstendüse können Sie links und rechts neben dem Staubsauger aufstecken.

4. Sie können das Netzkabel locker um den Griff und den

Staubbehälter wickeln. Wartung Entleeren des Staubbehälters

1. Ziehen Sie den Netzstecker aus der Steckdose.

2. Lösen Sie gegebenenfalls das Saugrohr oder den Düsen-

3. Halten Sie das Gerät mit der

Bodenplatte des Staubbehälters über einen Mülleimer.

4. Entleeren Sie den Inhalt des

Staubbehälters. Schieben Sie dazu den Öffner des Staubbehälters nach unten, um die Bodenplatte zu öffnen.

5. Schließen Sie die Bodenplatte wieder. Die Verriegelung

am Staubbehälter muss einrasten. Das Filtersystem Ihr Gerät verfügt über 3 Filter. Das herkömmliche Staub- beutelsystem wurde ersetzt durch einen transparenten Staubbehälter. In ihm werden grober Schmutz und kleinste Schwebepartikel durch die hohe Strömungsgeschwindigkeit aus der „Saugluft“ gewirbelt. Der Erwerb von Staubbeuteln entfällt. Die Filter müssen regelmäßig gereinigt werden. ACHTUNG:

• Waschen Sie die Filter niemals in der Waschmaschine.

• Verwenden Sie keinen Haartrockner zum Trocknen.

• Nehmen Sie das Gerät nur wieder in Betrieb, wenn alle Filter vollständig trocken und korrekt montiert sind.7 BS1306N_IM 02.11.17 Die Filtereinheit Die Filtereinheit besteht aus:

• Groblter Um die Filtereinheit zu reinigen gehen Sie wie folgt vor:

1. Entleeren Sie den Staubbehälter wie zuvor beschrieben.

2. Demontage der Filtereinheit

2.1 Drehen Sie den Groblter entgegen dem Uhrzeiger-

sinn aus den Führungsschienen. Ziehen Sie den Groblter aus dem Staubbehälter.

2.2 Drehen Sie den HEPA-Filter entgegen dem Uhrzei-

gersinn aus den Führungsschienen. Ziehen Sie den HEPA-Filter aus dem Staubbehälter.

3. Sie können den HEPA-Filter ausbürsten. Bei stärkeren

Verschmutzungen reinigen Sie die Filter unter ießendem Wasser.

4. Lassen Sie die Filter an der Luft vollständig trocknen,

bevor Sie sie wieder einsetzen!

5. Den Staubbehälter können Sie mit einem feuchten Tuch

auswischen. Trocknen Sie ihn danach ab.

6. Montage der Filtereinheit

Beachten Sie nebenstehende Abbildung.

6.1 Setzen Sie den HEPA-Filter

mit seinen 3 Führungen in den inneren Kreis. Drehen Sie den Filter im Uhrzeigersinn fest.

6.2 Setzen Sie den Groblter über

den HEPA-Filter mit seinen 3 Führungen in den äußeren Kreis. Drehen Sie den Groblter im Uhrzeigersinn fest. ACHTUNG: Sitzen die Filter nicht fest, gelangt Schmutz in den Motor. Dadurch kann der Motor beschädigt werden.

7. Schließen Sie die Bodenplatte.

Auslasslter Des Weiteren verfügt Ihr Gerät über einen Auslasslter. Die Abdeckung des Filters bendet sich auf der Rückseite des Gerätes.

1. Drehen Sie die Abdeckung entgegen dem Uhrzeigersinn

2. Entnehmen Sie das Filtervlies und waschen Sie es aus.

3. Lassen Sie das Filtervlies an der Luft vollständig trocknen,

bevor Sie es wieder in das Gerät einsetzen.

4. Verschließen Sie den Auslasslter mit der Abdeckung.

Drehen Sie diese im Uhrzeigersinn auf das Gerät. Ersatz HEPA-Filter Diese können Sie über unser Internet-Serviceportal www.sli24.de unter „Ersatzteile & Zubehör“ bestellen. Reinigung WARNUNG:

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuern- de Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reini- gungsmittel.

• Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel.

• Für die Reinigung der Filter lesen Sie bitte Kapitel „Wartung“. Störungsbehebung Störung Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Das Gerät hat keine Strom- versorgung. Überprüfen Sie den Netzanschluss. Überprüfen Sie die Stellung des Schalters.8 BS1306N_IM 02.11.17 Störung Mögliche Ursache Abhilfe Schwache Saugleistung. Der Staub- behälter ist voll. Entleeren Sie den Staubbehälter. Die Filter sind verschmutzt. Reinigen Sie die Filter wie unter „Wartung“ beschrieben. ACHTUNG: Nehmen Sie den Be- trieb nur mit trockenen Filtern wieder auf! Im Saugrohr oder der Düse bendet sich ein Fremdkörper. Kontrollieren Sie das Zubehör auf Fremd- körper. Technische Daten Modell: ......................................................................BS 1306 N Spannungsversorgung: ........................ 220 - 240 V~, 50 / 60 Hz Schutzklasse: .......................................................................... Nettogewicht: ...........................................................ca. 2,30 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Technische Daten für Haushalts-Staubsauger Delegierte Verordnung (EU) Nr. 665 / 2013 Marke Clatronic Modell BS 1306 N Energieefzienzklasse

Verbrauchsdaten Jährlicher Energieverbrauch

kWh / Jahr 19,9 Reinigungsklasse Teppichreinigungsklasse E Hartbodenreinigungsklasse A Staubemissionsklasse E Schallleistungspegel dB(A) re1pW 80 Nennleistungsaufnahme W 600

1) A (höchste Efzienz) bis G (geringste Efzienz).

2) Indikativer jährlicher Energieverbrauch (kWh pro Jahr),

basierend auf 50 Reinigungsvorgängen. Der tatsächliche jährliche Energieverbrauch hängt davon ab, wie von dem Gerät Gebrauch gemacht wird. Die Geräte entsprechen den harmonisierten europäi- schen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

• Niederspannungsrichtlinie 2014 / 35 / EU

• Richtlinie zur Elektromagnetische Verträglichkeit 2014 / 30 / EU

• RoHS-Richtlinie 2011 / 65 / EU

• Ökodesign Richtlinie 2009 / 125 / EG

• Umweltgerechte Gestaltung von Staubsaugern delegierte Verordnung (EU) Nr. 666 / 2013 Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewäh- ren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeig- netes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Bendet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbar-

keit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwer- tigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, un- sachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge- schlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 06 20129 BS1306N_IM 02.11.17 Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung. www.sli24.de Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen. Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. So einfach kann Service sein!

3. Ab zur Post damit

Fertig, so einfach geht es! Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können. Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:
