MANUALE UTENTE Pro Express GV8120 TEFAL

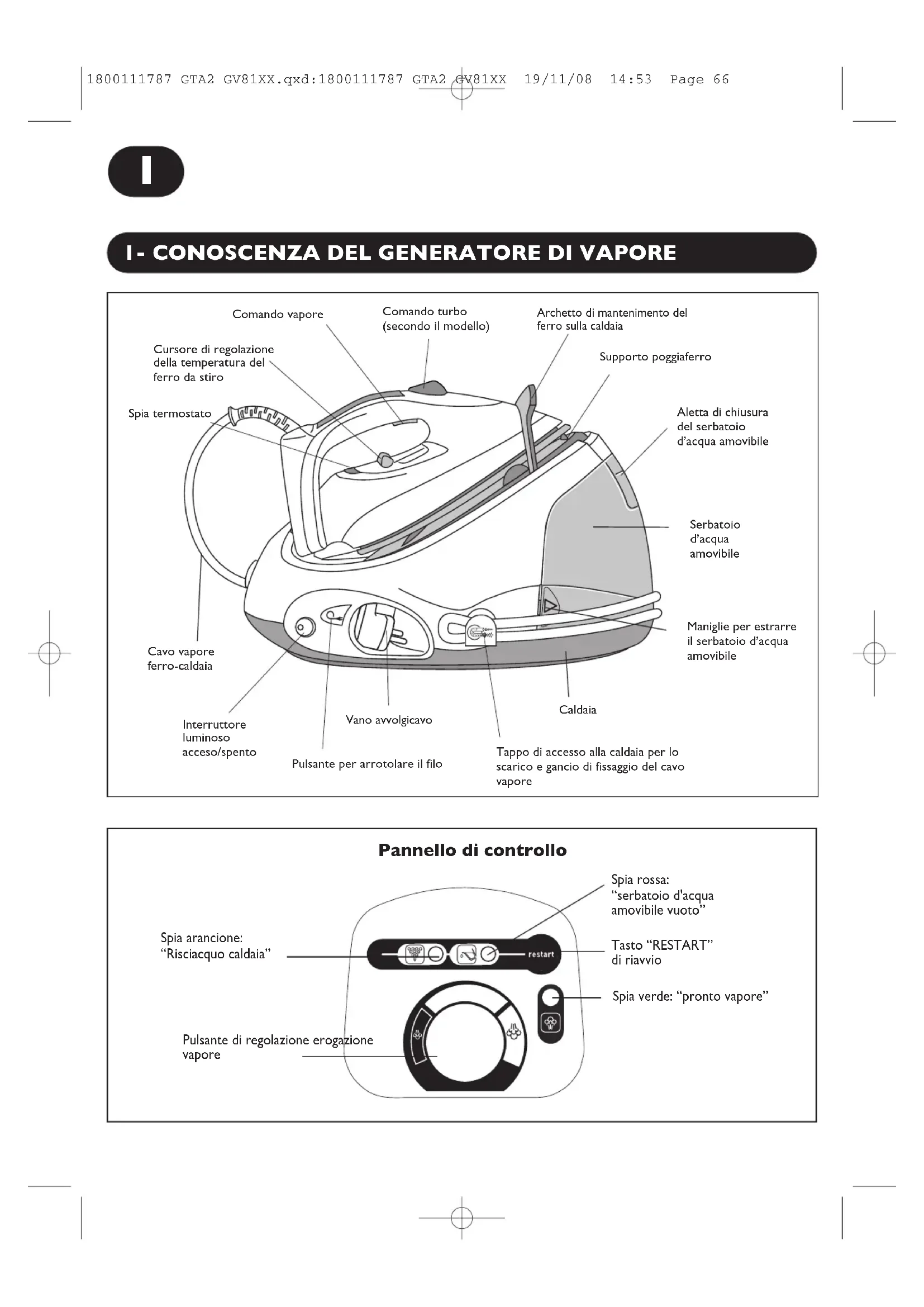

Pannello di controllo Comando vaporeComando turbo(secondo il modello)Cursore di regolazionedella temperatura delferro da stiroSerbatoiod’acquaamovibileAletta di chiusuradel serbatoiod’acqua amovibileSupporto poggiaferroArchetto di mantenimento delferro sulla caldaiaTappo di accesso alla caldaia per loscarico e gancio di fissaggio del cavovaporeCavo vaporeferro-caldaiaVano avvolgicavo Pulsante di regolazione erogazione vapore Spia arancione: “Risciacquo caldaia” Spia rossa: “serbatoio d'acqua amovibile vuoto” Tasto “RESTART” di riavvio Spia termostatoCaldaia Maniglie per estrarre il serbatoio d’acquaamovibilePulsante per arrotolare il filoInterruttoreluminosoacceso/spento Spia verde: “pronto vapore” 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:53 Page 662- SISTEMA DI BLOCCO DEL FERRO SULLA BASE – "LOCK – SYSTEM" CLIC

L’apparecchio è stato progettato per funzionare con acqua di rubinetto.

• Non utilizzate mai acqua contenente additivi (amido, essenze profumate, sostanze aromatiche, addolcenti, ecc.), né l'acqua delle batterie o prodotta dalla condensazione (ad esempio l'acqua degli asciugabiancheria, l'acqua dei frigoriferi o dei condizionatori, l'acqua piovana). Queste contengono rifiuti organici o elementi minerali che si concentrano sotto l’effetto del calore e provocano crepitii, colature scure o un deperimento prematuro dell’apparecchio. Ma se l’acqua contiene molto calcare, potete utilizzare l'acqua demineralizzata in commercio.

3- PREPARARE IL GENERATORE

1. Per trasportare il generatore di vapore mediante l'impugnatura del ferro :

- posate il ferro sul supporto poggiaferro del generatore e portate l'archetto di mantenimento sul ferro fino a bloccarlo (udirete un "clic") (1), - afferrate il ferro per l'impugnatura per trasportare il generatore (2).

2. Posizionate il generatore su un piano stabile, orizzontale, lontano da fonti di calore.

3. Estraete il serbatoio dell'acqua amovibile tirando orizzontalmente le maniglie (3).

4. Riempite il serbatoio senza oltrepassare il livello massimo (4).

5. Rimetterlo bene in sede (5).

Che acqua utilizzare ? CLIC Il vostro generatore di vapore è dotato di un archetto di bloccaggio del ferro situato sul suo contenitore per poterlo trasportare e riporre facilmente. SbloccareBloccare 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:53 Page 67• Posizionate il cursore di regolazione della temperatura del ferro sul tipo di tessuto da stirare (vedi la tabella + 9).

• La spia luminosa del ferro si accende. Attenzione ! Il ferro è pronto quando la spia del termostato si spegne e quando la spia verde di “pronto vapore” rimane fissa.

• Regolate l’emissione della quantità di vapore (sul pannello di controllo - 10).

• Durante la stiratura, la spia luminosa del ferro e la spia luminosa del vapore pronto si accende e si spegne, a seconda delle esigenze di riscaldamento senza interrompere l’utilizzo.

• Per ottenere vapore, premere sul comando vapore situato sull’impugnatura del ferro. Il vapore si ferma rilasciando il comando (11). Il vapore si ferma rilasciando il comando.

• Dopo circa un minuto, e regolarmente durante l'uso, la pompa elettrica di cui è dotato l'apparecchio invia l'acqua nella caldaia. Quest'operazione produce un rumore normale.

• e utilizzate amido, spruzzatelo sul rovescio dei tessuti da stirare. Non posate il ferro su superfici metalliche. Durante le pause di stiratura, posate il ferro sull'apposita piastra del corpo dell'apparecchio, dotata di piedini antisdrucciolo e ideata per resistere alle alte temperature.

4- ACCENDERE IL GENERATORE

1. Spingete l’archetto di bloccaggio in avanti per liberare il ferro.(6).

2. Srotolare completamente il filo dall’alloggio apposito prima di collegarlo allo presa di corrente (7).

3. Accendete l’interruttore luminoso acceso/spento (posizionato sul lato della caldaia) (a):

la spia verde (posizionata sul pannello di controllo) lampeggia e la caldaia si scalda (b). Quando la spia verde resta accesa (dopo circa 2 minuti), il vapore è pronto (8).

• Durante la prima utilizzazione, può esserci una fuoriuscita di fumo o di odore assolutamente innocua. Tale fenomeno non ha nessun effetto sull'utilizzazione e scomparirà rapidamente. (a) (b)

• Tasto "Restart": - Da attivare dopo ogni rabbocco del serbatoio per riavviare la stiratura (vedere paragrafo 7). - Da attivare dopo ogni risciacquo della caldaia (vedere paragrafo 11).

• Spia verde lampeggiante: riscaldamento caldaia.

• Spia verde fissa: il vapore è pronto.

• Spia rossa fissa: il serbatoio è vuoto.

• La spia arancione "manutenzione caldaia" lampeggia : occorre sciacquare la caldaia. Attenzione: l'apparecchio deve essere freddo (vedere paragrafo 11). linencotton lin

1. Regolate il cursore della temperatura del ferro e l'erogazione di vapore della caldaia (situati sul

pannello di controllo) in posizione maxi.

2. Appendete l'indumento su una gruccia e tendete leggermente il tessuto con una mano.

Dato che il vapore prodotto è molto caldo, non togliete mai le grinze di un abito su una persona, ma sempre su una gruccia.

3. Mantenendo il ferro in posizione verticale premete in modo intermittente il comando vapore

(posto sotto l'impugnatura del ferro) effettuando un movimento dall'alto verso il basso (13). I nostri consigli : per i tessuti diversi dal lino o dal cotone, mantenete il ferro ad alcuni centimetri di distanza per non bruciare il tessuto. Al momento della prima utilizzazione o se non avete usato il vapore da un po' di tempo: premete più volte successivamente il pulsante vapore con il ferro lontano dai panni da stirare. Ciò permetterà l'eliminazione dell'acqua fredda dal circuito vapore. Tipo di tessuto Lino Cotone

Regolazione del cursore della temperatura del ferro da stiro Regolazione del pulsante di erogazione del vapore

• Regolazione del cursore della temperatura del ferro da stiro: - Cominciare prima con i tessuti che si stirano a bassa temperatura (•) e terminare con quelli che richiedono temperature più elevate (••• o Max). - Se si stirano tessuti di fibre miste, regolare la temperatura di stiratura in base alla fibra più delicata. - Se si stirano degli abiti di lana, premere solamente sul pulsante vaporizzatore del ferro da stiro con una serie di impulsi, senza appoggiare il ferro da stiro sull’abito. Eviterete in tal modo di rovinarlo.

• Regolazione della vaporizzazione: - Se si stira un tessuto spesso, aumentare la vaporizzazione. - Se si stira a bassa temperatura, regolare il comando vaporizzatore della base sulla posizione bassa. Regolazione del cursore della temperatura del ferro da stiro e del pulsante di erogazione del vapore in funzione del tipo di tessuto da stirare: linencotton

Non c'è più vapore. Il serbatoio dell'acqua amovibile è vuoto.

1. Estraete il serbatoio d'acqua amovibile tirando orizzontalmente le maniglie e riempitelo.

2. Riposizionatelo con cura nel suo alloggiamento.

3. Premete il tasto "restart" di riavvio posto sul pannello di controllo per proseguire a stirare (12).

• Per prolungare l'efficienza della caldaia ed evitare fuoriuscite di calcare, il vostro generatore è dotato di una spia arancione "risciacquo della caldaia" che lampeggia sul pannello di controllo dopo 10 utilizzi circa.

• Se l’acqua è dura, aumentate la frequenza.

• Non utilizzate prodotti decalcificanti per sciacquare la caldaia: potrebbero danneggiarla. Per maggiore efficacia e per facilitare questa operazione, consigliamo di utilizzare l’accessorio di scarico messo a vostra disposizione nella scatola. Vi faciliterà la sciacquatura della caldaia limitando le manipolazioni del generatore. Attenzione : utilizzate la funzione turbo con precauzione in quanto l’eccezionale potenza del vapore puó causare scottature.

9- FUNZIONE TURBO (secondo il modello)

Premete 2 o 3 volte il comando turbo (14) per ottenere un supplemento di vapore istantaneo:

• per stirare i tessuti più pesanti

• per eliminare le pieghe.

• per togliere le pieghe in modo potente

10- MANUTENZIONE DEL GENERATORE

• Prima di effettuare qualsiasi manutenzione, assicuratevi che l'apparecchio sia disinserito e che la piastra ed il supporto poggiaferro siano freddi.

• Non utilizzate prodotti detergenti o di decalcificazione per pulire la piastra o la caldaia.

• Non mettete il ferro o la caldaia sotto l'acqua del rubinetto.

• Evitate di appoggiare il ferro su un poggiaferro metallico: potrebbe danneggiarsi. Appoggiatelo sulla piastra poggiaferro della caldaia: questa è dotata di gommini antisdrucciolo ed è studiata per resistere ad alte temperature.

1. Vuotate e sciacquate il serbatoio d’acqua amovibile (15).

2. Pulitelo regolarmente utilizzando una spugna ruvida per stoviglie non metallica inumidita.

3. Pulite ogni tanto le parti di plastica dell'apparecchio con un panno morbido

leggermente inumidito.

1. Spegnete l'apparecchio mediante l'interruttore acceso/spento O/I e scollegate la presa elettrica.

2. Appoggiate il ferro sulla piastra poggiaferro 3. Portate l'archetto di mantenimento sul ferro fino a bloccarlo (udirete un "clic") (21). Il ferro sarà così bloccato in tutta sicurezza sulla caldaia. Attenzione: non toccate la piastra ancora calda.

4. Riponete il cavo elettrico (22).

5. Lasciate raffreddare il ferro (e il

supporto poggiaferro) per 30 minuti.

6. Trasportate l'apparecchio mediante

l'impugnatura del ferro (23). L’accessorio di scarico è stato concepito per funzionare sul maggior numero di rubinetti possibile. Hai a disposizione 2 tipi di membrane ( a) (b). Scegli quella che si adatta meglio al tuo rubinetto. Prima di procedere allo scarico del generatore è necessario lasciarlo raffreddare per più di 2 ore, per evitare ogni rischio di scottatura. Se la spia arancione "risciacquo caldaia" lampeggia, potete continuare a stirare normalmente ma ricordatevi di sciacquare la caldaia prima dell’utilizzo successivo.

1. Verificate che il generatore sia freddo e disinserito.

2. Posate il generatore di vapore sul bordo del lavello con il ferro a lato sul suo

3. Svitate il gancio fissa-cavo ruotandolo di 1/4 di giro verso sinistra (16).

4. Utilizzando una moneta, svitate delicatamente il tappo della caldaia (17).

5. Mettete la ghiera di plastica del tubo di scarico nel foro della caldaia e

girate leggermente verso destra fino a sentire lo scatto. L’uscita di questa ghiera deve essere posizionata al di sopra del lavandino (18).

6. Collegate la ghiera di caucciù del tubo di scarico al tuo rubinetto (19).

7. Aprite progressivamente e moderatamente il rubinetto e fate scolare l’acqua

fredda nel lavandino attraverso il tubo di scarico per circa 1 minuto (20).

8. Chiudete il rubinetto e togliete il tubo di scarico.

9. Riponete e stringete il tappo della caldaia con la moneta.

10. Ripristinate il gancio fissa-cavo.

11. Per riprendere a stirare, premete il tasto “Restart” per

spegnere la spia arancione.

Se non vuoi o se non puoi utilizzare l’accessorio di scarico, leggi i nostri consigli nel paragrafo II qui di sotto : 1I. PER SCIACQUARE LA CALDAIA SENZA L’ACCESSORIO DI SCARICO Prima di procedere allo scarico del generatore è necessario lasciarlo raffreddare per più di 2 ore, per evitare ogni rischio di scottatura. Se la spia arancione "risciacquo caldaia" lampeggia, potete continuare a stirare normalmente ma ricordatevi di sciacquare la caldaia prima dell’ utilizzo successivo.

1. Verificate che il generatore sia freddo e disinserito.

2. Posate il generatore di vapore sul bordo del lavello con il ferro a lato sul suo piede di appoggio.

3. Svitate il gancio fissa-cavo ruotandolo di 1/4 di giro verso sinistra.

4. Utilizzando una moneta, svitate delicatamente il tappo della caldaia.

5. Tenendo il generatore inclinato e usando una caraffa, riempire la caldaia (nella base) con 1/4 litro

d'acqua del rubinetto.

6. Agitate la caldaia per qualche istante e svuotatela completamente sul lavandino.

Per ottenere i miglori risultati, raccomandiamo che questa operazione sia fatta due volte.

7. Riponete e stringete il tappo della caldaia con la moneta.

8. Ripristinate il gancio fissa-cavo.

9. Per riprendere a stirare, premete il tasto “Restart” per spegnere la

• Prima di utilizzare l’apparecchio, leggete attentamente le relative istruzioni d’uso: un uso non conforme alle norme prescritte manleverà TEFAL da ogni responsabilità.

• Per garantire la vostra sicurezza, l’apparecchio è conforme alle norme e ai regolamenti vigenti (direttive sulla bassa tensione, compatibilità elettromagnetica, materiali a contatto con gli alimenti, ambiente...).

• Il generatore di vapore é un apparecchio elettrico: deve essere utilizzato in normali condizioni di utilizzazione. Questo apparecchio è appositamente studiato per un'utilizzazione domestica.

• È dotato di 2 sistemi di sicurezza : - Una valvola volta ad evitare le sovrappressioni: in caso di malfunzionamento, sfiata il vapore in eccesso ; - Un fusibile termico per evitare il surriscaldamento.

• Collegate il generatore : - Ad un impianto elettrico la cui tensione sia compresa fra 220 e 240V. - Ad una presa elettrica con "terra". Un eventuale errore di allacciamento può provocare danni irreversibili al ferro e quindi annullare la garanzia. Se utilizzatate una prolunga, verificate che la presa sia di tipo bipolare 10 A con conduttore di terra.

• Srotolate completamente il cavo dall’alloggio apposito prima di collegarlo alla presa di corrente elettrica.

• Se il cavo di alimentazione elettrica, oppure il cavo che collega il ferro al corpo dell'apparecchio o quello che collega la spazzola al corpo dell'apparecchio risulta danneggiato, rivolgetevi per la relativa sostituzione a un Centro assistenza autorizzato per evitare qualsiasi pericolo.

• Evitate di scollegare l'apparecchio tirando il cavo. Disinserite sistematicamente l'apparecchio dalla presa: - prima di riempire il serbatoio o sciacquare la caldaia; - prima di pulirlo; - primo di ogni utilizzazione.

• L'apparecchio deve essere utilizzato e appoggiato su una superficie stabile. Quando posate il ferro sul poggiaferro, assicuratevi che la superficie di sostegno sia stabile.

• Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) le cui capacità fisiche, sensoriali o mentali sono ridotte, o da persone prive di esperienza o di conoscenza, tranne se hanno potuto beneficiare, tramite una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni preliminari relative all’uso dell’apparecchio.

• È opportuno sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio.

• Non lasciare mai il ferro incustodito: - quando è collegato all’alimentazione elettrica ; - fino a quando non si sia raffreddato (circa un’ora).

• La piastra del ferro e la piastra del poggiaferro della caldaia possono raggiungere temperature elevate e possono provocare ustioni: non toccatele. Evitate di toccare i cavi elettrici con la piastra del ferro da stiro.

• L'apparecchio emette vapore e questo può provocare ustioni. Maneggiate il ferro con cautela, soprattutto se stirate verticalmente. Evitate di dirigere il vapore verso persone o animali.

• Per svitare il tappo di scarico della caldaia, attendete sempre che il generatore sia freddo (disinserito da oltre 2 ore).

• Quando risciacquate la caldaia, non riempitela mai direttamente sotto il rubinetto.

• Se il tappo di scarico della caldaia viene smarrito o danneggiato, fatelo sostituire presso un centro di assistenza autorizzato TEFAL.

• Non immergete il generatore nell'acqua o in altro liquido. Non mettetelo sotto l'acqua del rubinetto.

• Non utilizzate il ferro se è caduto, se presenta danni visibili o anomalie di funzionamento. Non smontate mai l’apparecchio: Fatelo esaminare presso un centro autorizzato TEFAL onde evitare eventuali rischi.

PARTECIPIAMO ALLA PROTEZIONE DELL’AMBIENTE

Il vostro apparecchio è composto da diversi materiali che possono essere riciclati.

Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato. 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:53 Page 7214- UN PROBLEMA ?

PROBLEMI POSSIBILI CAUSE SOLUZIONI

Non smontate mai il ferro da stiro : contattate sempre un Centro Assistenza Autorizzato.

• Il generatore non si accende.

• La spia del termostato e il tasto on/off sono spenti.

• L’elettrodomestico non è acceso.

• Verificate che l’apparecchio sia correttamente collegato e premete sull’interruttore acceso/spento (situato sul lato della caldaia).

• L’acqua fuoriesce attraverso i fori della piastra.

• Utilizzate il comando vapore prima che il ferro sia caldo.

• L'acqua si è condensata nei tubi poiché utilizzate il vapore per la prima volta o non l'avete utilizzata da qualche tempo.

• Diminuite la potenza di erogazione del vapore quando stirate a bassa temperatura (comando vapore sul pannello di controllo).

• Attendete che la spia del ferro si spenga

rima di azionare il comando vapore.

• Premete il comando vapore finché il ferro comincia ad erogare vapore.

• Colature bianche o scure escono dai fori della piastra.

• Dalla caldaia fuoriesce il calcare poiché non è sciacquata regolarmente

• Sciacquate la caldaia dopo 10 utilizzazioni quando la spia arancione lampeggia (vedi capitolo 11). Se l’acqua è dura, aumentare la frequenza.

• Dai fori della piastra fuoriesce una materia nerastra che sporca gli indumenti.

• State utilizzando sostanze chimichedecalcificanti o additivi nell'acqua da stiro.

• Non aggiungere questi tipi di prodotti nel serbatoio d’acqua amovibile o nella caldaia (vedi le raccomandazioni sull’acqua da utilizzare).

• La piastra è sporca o nerastra e rischia di sporcare gli indumenti.

• Viene utilizzata una temperatura eccessiva.

• Gli indumenti non sono sufficientementerisciacquati o utilizzate dell'amido.

• Consultate i consigli sullaregolazione della temperatura.

• Spruzzate l’amido sul rovescio del tessuto da stirare.

• Il vapore è insufficiente. • Il serbatoio d’acqua amovibile è vuoto (spia rossa).

• La potenza di erogazione del vaporeè regolata al minimo.

• Riempite il serbatoio d’acqua amovibile e premete il tasto "restart" di riavvio situato sul pannello di controllo.

• Aumentate la potenza di erogazione del vapore (pulsante della caldaia).

• Avete riempito il serbatoio ma non c'è vapore.

• Il serbatoio è mal posizionato. • Verificate che il serbatoio d'acqua amovibile sia ben posizionato.

• La spia rossa "serbatoio d'acqua amovibile vuoto" è accesa.

• Non avete premuto il tasto "Restart" di riavvio.

• Premete il tasto "Restart" di riavvio posto sul pannello di controllo

• Fuoriesce vapore dal tappo della caldaia. • Il tappo di scarico è mal avvitato. La guarnizione del tappo è danneggiata.

• Stringete il tappo di scarico.

• Contattate un Centro Assistenza Autorizzato per ordinare una guarnizione di ricambio.

• Fuoriesce vapore da sotto l’apparechio. • L'apparecchio è difettoso. • Non utilizzate più il generatore e contattate un centro di assistenza autorizzato.

• Il cavo non rientra completamente. • Il cavo rientra lentamente. • Estrarre completamente il cavo Premere sul tasto e accompagnate il cavo con la mano.

• Strisce d’acqua rimangono sulla biancheria. • L’asse da stiro è impregnato di acqua perchè è adatto per la potenza del generatore.
