MODE D'EMPLOI Pro Express GV8120 TEFAL

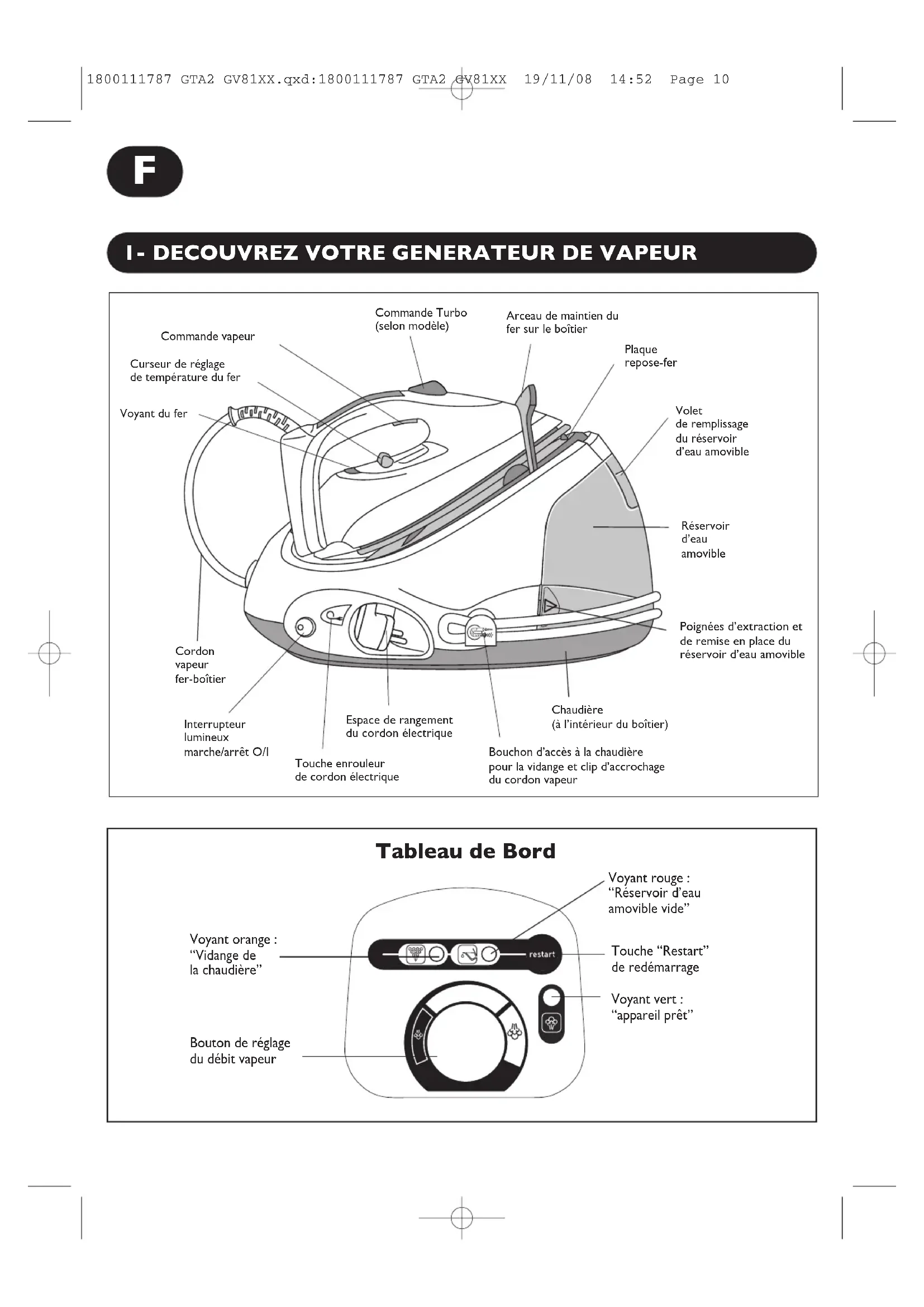

Tableau de Bord Commande vapeur Commande Turbo (selon modèle) Curseur de réglage de température du fer Réservoir d’eau amovible Volet de remplissage du réservoir d’eau amovible Plaque repose-fer Arceau de maintien du fer sur le boîtier Bouchon d’accès à la chaudière pour la vidange et clip d’accrochage du cordon vapeur Cordon vapeur fer-boîtier Espace de rangement du cordon électrique Bouton de réglage du débit vapeur Voyant orange : “Vidange de la chaudière” Voyant rouge : “Réservoir d’eau amovible vide” Touche “Restart” de redémarrage Voyant du fer Chaudière (à l’intérieur du boîtier) Poignées d’extraction et de remise en place du réservoir d’eau amovible Touche enrouleur de cordon électrique Interrupteur lumineux marche/arrêt O/I Voyant vert : “appareil prêt” 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:52 Page 102- SYSTEME DE VERROUILLAGE DU FER SUR LE SOCLE - « LOCK – SYSTEM »

• Votre appareil a été conçu pour fonctionner avec l’eau du robinet.

• N’utilisez jamais d’eau contenant des additifs (amidon, parfum, substances aromatiques, adoucissant, etc.), ni de l’eau de batterie ou de condensation (par exemple l’eau des séchoirs à linge, l’eau des réfrigérateurs, l’eau des climatiseurs, l’eau de pluie). Elles contiennent des déchets organiques ou des éléments minéraux qui se concentrent sous l’effet de la chaleur et provoquent des crachements, des coulures brunes ou un vieillissement prématuré de votre appareil. Si votre eau est très calcaire, mélangez 50 % d’eau du robinet et 50 % d’eau déminéralisée du commerce.

3- PREPAREZ VOTRE GENERATEUR

1. Pour transporter votre générateur de vapeur par la poignée du fer :

- posez le fer sur la plaque repose-fer du générateur et rabattez l’arceau de maintien sur le fer jusqu’à l’enclenchement du verrouillage (identifié par un « clic » sonore) (1), - saisissez le fer par la poignée pour transporter votre générateur (2).

2. Placez le générateur sur un emplacement stable et horizontal ne craignant pas la chaleur.

3. Retirez le réservoir d’eau amovible à l’aide des poignées en le tirant horizontalement (3).

4. Remplissez le réservoir d’eau sans dépasser le niveau Max. (4)

5. Remettez le bien à fond dans son logement. (5)

Quelle eau utiliser ? CLIC

CLIC Votre générateur de vapeur est équipé d’un arceau de verrouillage du fer sur son boîtier pour faciliter le transport et le rangement. DéverrouillerVerrouiller 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:52 Page 114- METTEZ VOTRE GENERATEUR EN MARCHE

1. Pousser l’arceau de verrouillage vers l’avant pour dégager le fer (6).

2. Sortez complètement le cordon (7) et branchez la prise.

3. Allumez l’interrupteur lumineux marche/arrêt situé sur le côté du boîtier (a):

le voyant vert situé sur le tableau de bord clignote et la chaudière chauffe (b). Quand le voyant vert reste allumé (après 2 minutes environ), la vapeur est prête (8).

• Durant la première utilisation, il peut se produire un dégagement de fumée et une odeur sans nocivité. Ce phénomène sans conséquence sur l’utilisation de l’appareil disparaîtra rapidement. (a) (b)

• Placez le curseur de réglage de température du fer sur le type de tissu à repasser (voir tableau + 9).

• Le voyant du fer s’allume. Attention : l’appareil est prêt lorsque le voyant du fer s’éteint et que le voyant vert situé sur le tableau de bord reste fixe.

• Réglez le débit de vapeur (bouton de réglage situé sur le tableau de bord - 10).

• Pendant le repassage, le voyant situé sur le fer et le voyant vapeur prête s’allument et s’éteignent selon les besoins de chauffe, sans incidence sur l’utilisation.

• Pour obtenir de la vapeur, appuyez sur la commande vapeur située sous la poignée du fer (11). La vapeur s’arrête en relâchant la commande.

• Après une minute environ, et régulièrement à l’usage, la pompe électrique équipant votre appareil injecte de l’eau dans la chaudière. Cela génère un bruit qui est normal.

• Si vous utilisez de l’amidon, pulvérisez-le à l’envers de la face à repasser. Evitez de poser le fer sur un repose-fer métallique, ce qui pourrait l’abîmer. Reposez le plutôt sur la plaque repose-fer du boîtier : elle est équipée de patins anti-dérapants et a été conçue pour résister à des températures élevées.

• Voyant vert clignote : la chaudière chauffe.

• Voyant vert allumé : la vapeur est prête.

• Voyant rouge “réservoir d’eau” allumé : le réservoir est vide.

• Voyant orange “vidange de la chaudière” clignote : vous devez rincer votre chaudière. Attention : l’appareil doit être froid (voir paragraphe 11).

• Touche “Restart” : - A actionner après chaque remplissage du réservoir d’eau pour redémarrer le repassage (voir paragraphe 7) - A actionner après chaque vidange de la chaudière (voir paragraphe 11). linencotton

1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:52 Page 128- POUR DEFROISSER VERTICALEMENT 1. Réglez le curseur de température du fer et le bouton de débit vapeur situé sur le tableau de bord sur la position maxi.

2. Suspendez le vêtement sur un cintre et tendez légèrement le tissu d’une main.

La vapeur produite étant très chaude, ne défroissez jamais un vêtement sur une personne, mais toujours sur un cintre.

3. Le fer étant en position verticale et inclinée, appuyez sur la commande vapeur (située sous

la poignée du fer) par intermittence en effectuant un mouvement de haut en bas (13). Nos conseils : Pour les tissus autres que le lin ou le coton, maintenez le fer à quelques centimètres afin de ne pas brûler le tissu. Lors de la première utilisation ou si vous n’avez pas utilisé la vapeur depuis quelques minutes : appuyez plusieurs fois de suite sur la commande vapeur en dehors de votre linge. Cela permettra d’éliminer l’eau froide du circuit de vapeur. Type de tissu Lin Coton

Réglage du curseur de température du fer Réglage du bouton de débit de vapeur

• Réglage du curseur de température du fer : - Commencez d’abord par les tissus qui se repassent à basse température (•) et terminez par ceux qui supportent une température plus élevée (••• ou Max). - Si vous repassez des tissus en fibres mélangées, réglez la température de repassage sur la fibre la plus fragile. - Si vous repassez des vêtements en laine, appuyez juste sur la commande vapeur du fer par impulsions, sans poser le fer sur le vêtement. Vous éviterez ainsi de le lustrer.

• Réglage du bouton de débit vapeur : - Si vous repassez un tissu épais, augmentez le débit de vapeur. - Si vous repassez à basse température, réglez le bouton de débit vapeur sur la position mini. RÉGLAGE TEMPÉRATURE ET DÉBIT VAPEUR EN FONCTION DU TYPE DE TISSU À REPASSER :

QUAND LE VOYANT ROUGE “RESERVOIR D’EAU VIDE” S’ALLUME Vous n’avez plus de vapeur. Le réservoir d’eau amovible est vide.

1. Retirez le réservoir d’eau amovible à l’aide des poignées en le tirant horizontalement et

2. Remettez-le bien à fond dans son logement.

3. Appuyez sur la touche “restart” de redémarrage, située sur le tableau de bord, pour poursuivre

Attention : Pour prolonger l’efficacité de votre chaudière et éviter les rejets de tartre, votre générateur est équipé d’un voyant orange “vidange de la chaudière” qui clignote sur le tableau de bord au bout d’environ 10 utilisations.

• Si votre eau est calcaire, augmentez les fréquences de vidange de la chaudière.

• Surtout, n’utilisez pas de produits détartrants pour rincer la chaudière : ils pourraient l’endommager. Pour une plus grande efficacité et pour faciliter cette opération, nous vous conseillons d’utiliser l’accessoire de vidange mis à votre disposition dans l’emballage. Il vous facilitera le rinçage de la chaudière en limitant les manipulations du générateur. Votre accessoire de vidange a été conçu pour fonctionner sur le plus grand nombre de robinets. Vous avez à votre disposition 2 types de membranes (a) (b). Choisissez celle qui est la mieux adaptée à votre robinet. Avant de procéder à la vidange de votre générateur, il est impératif de le laisser refroidir pendant plus de 2 heures, pour éviter tout risque de brûlure. Si le voyant orange “vidange de la chaudière” clignote, vous pouvez continuer votre séance de repassage normalement, mais pensez à rincer votre chaudière avant la prochaine utilisation.

9- FONCTION TURBO (selon modèle)

Donnez 2 ou 3 impulsions sur la commande turbo (14) pour obtenir ponctuellement un surplus de vapeur :

• pour repasser les tissus plus épais,

• pour éliminer les faux plis,

• pour un défroissage vertical puissant. Attention : Utilisez la fonction turbo avec précaution car la puissance exceptionnelle de la vapeur peut occasionner des brûlures.

Avant tout entretien, assurez-vous que l’appareil est débranché et que la semelle et la plaque repose-fer sont froides.

• N’utilisez aucun produit d’entretien ou de détartrage pour nettoyer la semelle ou le boîtier.

• Ne passez jamais le fer ou son boîtier sous l’eau du robinet.

1. Videz et rincez le réservoir d’eau amovible (15).

2. Nettoyez régulièrement la semelle en utilisant un grattoir à vaisselle non-métallique humide.

3. Nettoyez de temps en temps les parties plastiques de l’appareil à l’aide d’un chiffon

doux légèrement humide.

1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:52 Page 141. Posez le fer sur la plaque repose-fer du générateur.2. Eteignez l’interrupteur marche / arrêt O/I et débranchez la prise. 3. Rabattez l’arceau de maintien sur le fer jusqu’à l’enclenchement du verrouillage (identifié par un « clic » sonore). (21). Votre fer sera ainsi bloqué en toute sécurité sur sonboîtier. Attention de ne pas toucher la semelleencore chaude. 4. Remettez le cordon électrique en place (22). 5. Laissez refroidir le fer (et la plaquerepose-fer) pendant 30 minutes.6. Vous pouvez ranger votre générateur de vapeur en le transportant par la poignée du fer (23).

12- POUR RANGER LE GENERATEUR

Si vous ne souhaitez pas ou si vous ne pouvez pas utiliser l’accessoire de vidange, reportez-vous à nos conseils en paragraphe 11 ci-dessous 1I. POUR RINCER LA CHAUDIÈRE SANS L’ACCESSOIRE DE VIDANGEAvant de procéder à la vidange de votre générateur, il est impératif de le laisser refroidir pendant plus de 2 heures, pour éviter tout risque de brûlure.Si le voyant orange “vidange de la chaudière” clignote, vous pouvez continuer votre séance de repassage normalement, mais pensez à rincer votre chaudière avant la prochaine utilisation. L’appareil doit être débranché et froid.2. Placez le générateur de vapeur sur le rebord de votre évier, et le fer à côté sur son talon.3. Dévissez le clip cordon en faisant 1/4 de tour vers la gauche.4. A l’aide d’une pièce de monnaie, dévissez doucementle bouchon de vidange de la chaudière.5. Maintenez votre générateur de vapeur en position inclinée, et avec une carafe, remplissez la chaudière d’1/4 de litre d’eau du robinet.

6. Remuez le boîtier quelques instants puis videz le complètement au-dessus de votre évier.

Nous vous conseillons de renouveler cette opération une deuxième fois pour obtenir un bon résultat. Revissez et serrez le bouchon de vidange de la chaudière avec la pièce de monnaie. Remettez le clip cordon en place.

Lors de la prochaine utilisation, appuyez sur la touche “Restart” pour éteindre le voyant orange. 1. L’appareil doit être débranché et froid.2. Placez le générateur de vapeur sur le rebord de votre évier, le fer à côté sur son talon.3. Dévissez le clip cordon en faisant 1/4 de tour vers la gauche (16).4. A l’aide d’une pièce de monnaie, dévissez doucement le bouchon de vidange de la chaudière (17).5. Placez l’embout en plastique du tuyau de vidange dans l’orifice de la chaudière et tournez légèrement sur la droite jusqu’à l’enclenchement. La sortie de cet embout doit se situer au-dessus de l’évier (18).6. Raccordez l’embout en caoutchouc du tuyau de vidange à votre robinet (19).7. Ouvrez progressivement et modérément votre robinet et laissez l’eau froide s’écouler dans l’évier à travers le tuyau de vidange pendant environ 1 minute (20).8. Fermez votre robinet et enlevez le tuyau de vidange.9. Revissez et serrez le bouchon de vidange de la chaudière avec la pièce de monnaie.10. Remettez le clip cordon en place.

11. Lors de la prochaine utilisation, appuyez sur la touche

“Restart” pour éteindre le voyant orange.

Confiez celui-ci dans un point de collecte ou à défaut dans un centre service agrée pour que son traitement soit effectué.

13- CONSEILS POUR VOTRE SECURITE

• Lisez attentivement le mode d’emploi avant la première utilisation de votre appareil : une utilisation non conforme au mode d’emploi dégagerait la marque de toute responsabilité.

• Pour votre sécurité, cet appareil est conforme aux normes et réglementations applicables (Directives Basse Tension, Compatibilité Electromagnétique, Environnement …).

• Votre générateur est un appareil électrique : il doit être utilisé dans des conditions normales d’utilisation. Il est prévu pour un usage domestique uniquement.

• Il est équipé de 2 systèmes de sécurité : - une soupape évitant toute surpression, qui en cas de dysfonctionnement, laisse échapper le surplus de vapeur, - un fusible thermique pour éviter toute surchauffe.

• Branchez toujours votre générateur : - sur une installation électrique dont la tension est comprise entre 220 et 240 V. - sur une prise électrique de type «terre». Toute erreur de branchement peut causer un dommage irréversible et annule la garantie. Si vous utilisez une rallonge, vérifiez que la prise est bien de type bipolaire I0A avec conducteur de terre.

• Déroulez complètement le cordon électrique avant de le brancher sur une prise électrique de type terre.

• Si le cordon d’alimentation électrique ou le cordon vapeur est endommagé, il doit être impérativement remplacé par un Centre Service Agréé afin d’éviter un danger.

• Ne débranchez pas l’appareil en tirant sur le cordon. Débranchez toujours votre appareil : - avant de remplir le réservoir ou de rincer la chaudière, - avant de le nettoyer, - après chaque utilisation.

• L’appareil doit être utilisé et posé sur une surface stable. Lorsque vous posez le fer sur le repose-fer, assurez-vous que la surface sur laquelle vous le reposez est stable.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil

• Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

• Ne laissez jamais l’appareil sans surveillance : - lorsqu’il est raccordé à l’alimentation électrique, - tant qu’il n’a pas refroidi environ 1 heure.

• La semelle de votre fer et la plaque repose-fer du boîtier peuvent atteindre des températures très élevées, et peuvent occasionner des brûlures : ne les touchez pas. Ne touchez jamais les cordons électriques avec la semelle du fer à repasser.

• Votre appareil émet de la vapeur qui peut occasionner des brûlures. Manipulez le fer avec précaution, surtout en repassage vertical. Ne dirigez jamais la vapeur sur des personnes ou des animaux.

• Avant de vidanger la chaudière, attendez toujours que le générateur soit froid et débranché depuis plus de 2 heures pour dévisser le bouchon de vidange.

• Lors du rinçage de la chaudière, ne la remplissez jamais directement sous le robinet.

• Si vous perdez ou abîmez le bouchon de vidange, faites-le remplacer dans un Centre Service Agréé.

• Ne plongez jamais votre générateur dans l’eau ou tout autre liquide. Ne le passez jamais sous l’eau du robinet.

• L’appareil ne doit pas être utilisé s’il a chuté, s’il présente des dommages apparents, s’il fuit ou présente des anomalies de fonctionnement. Ne démontez jamais votre appareil : faites-le examiner dans un Centre Service Agréé, afin d’éviter un danger. 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:52 Page 1614- UN PROBLEME AVEC VOTRE GENERATEUR

PROBLÈMES CAUSES POSSIBLES SOLUTIONS

S’il n’est pas possible de déterminer la cause d’une panne, adressez-vous à un Centre de Service Après-Vente agréé.

• Le générateur ne s’allume pas.

• Le voyant du fer et l’interrupteur lumineux marche/arrêt ne sont pas allumés. . L’appareil n’est pas sous tension. • Vérifiez que l’appareil est bien branché et appuyez sur l’interrupteur lumineux marche/arrêt (situé sur le côté du boîtier).

• L’eau coule par les trous de la semelle. • Vous utilisez la commande vapeur alors que votre fer n’est pas suffisamment chaud.

L’eau s’est condensée dans les tuyaux car vous utilisez la vapeur pour la première fois ou vous ne l’avez pas utilisée depuis quelques temps.

• Diminuez le débit de vapeur lorsque vous repassez à basse température (bouton de réglage situé sur le tableau de bord).

Attendez que le voyant du fer soit éteint avant d’actionner la commande vapeur.

• Appuyez sur la commande vapeur en dehors de votre table à repasser, jusqu’à ce que le fer émette de la vapeur.

• Des coulures blanches sortent des trous de la semelle.

• Votre chaudière rejette du tartre car elle n’est pas rincée régulièrement.

• Rincez la chaudière toutes les 10 utilisations lorsque le voyant orange clignote. (Voir

chapitre 11). Si votre eau est calcaire,

augmentez les fréquences.

• Des coulures brunes sortent des trous de la semelle et tachent le linge.

• Vous utilisez des produits chimiques détartrants ou des additifs dans l’eau de repassage.

• N’ajoutez jamais aucun produit dans le réservoir d’eau amovible ou dans la chaudière (voir nos conseils sur l’eau à utiliser).

• La semelle est sale ou brune et peut tacher le linge.

• Vous utilisez une température trop importante.

• Votre linge n’est pas suffisamment bien rincé ou vous utilisez de l’amidon.

• Reportez-vous à nos conseils sur le réglage des températures.

• Pulvérisez toujours l’amidon sur l’envers de la face à repasser.

• Il y a peu de vapeur. • Le réservoir d’eau amovible est vide. (voyant rouge allumé).

• Le débit de vapeur est réglé au minimum.

• Remplissez le réservoir d’eau amovible et appuyez sur la touche “restart” de redémarrage située sur le tableau de bord.

• Augmentez le débit de vapeur (bouton de réglage sur le tableau de bord).

• Vous avez rempli votre réservoir et il n’y a plus de vapeur.

• Le réservoir est mal emboîté. • Vérifiez que le réservoir d’eau amovible est bien emboîté.

• Le voyant rouge “réservoir d’eau amovible vide” est allumé.

• Vous n’avez pas appuyé sur la touche “Restart” de redémarrage.

• Appuyez sur la touche « Restart » de redémarrage située sur le tableau de bord.

• De la vapeur sort autour du bouchon de vidange.

• Le bouchon de vidange est mal vissé.

• Le joint du bouchon est endommagé.

• Resserrez le bouchon de vidange.

• Contactez un Centre de Service Après- Vente Agréé pour commander un joint de rechange.

• De la vapeur sort en dessous de l’appareil. • L’appareil est défectueux. • N’utilisez plus le générateur et contactez un Centre Service Agréé.

• Le cordon ne s’enroule pas totalement. • Le cordon est ralenti lors de sa rentrée. • Ressortez entièrement le cordon. Appuyez sur la touche et accompagnez le cordon à la main.

• Des traces d’eau apparaissent sur le linge. • Votre housse de table est saturée en eau car elle n’est pas adaptée à la puissance d’un générateur.

• Assurez-vous d’avoir une table adaptée (plateau grillagé qui évite la condensation) 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:52 Page 17NL
