KÄYTTÖOHJE Pro Express GV8120 TEFAL

• Se til at strykebrettet er egnet (med trekk som forhindrer dannelse av kondens). 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:53 Page 57Höyrynsäädin Turbo höyrypainike (mallista riippuen) Silitysraudan lämpösäädin Irrotettava vesisäiliö Irrotettavan vesisäiliön sulkuläppä Raudan teline Raudan kiinnityskaari Höyrystimen tyhjennystulppa ja höyryletkun kiinnitys Alustan ja raudan välinen johto Johdon säilytyspaikka Alustan höyrynsäädin Oranssi merkkivalo: «Höyrystimen tyhjennys» Punainen irrotettavan vesisäiliön valo «Restart» - uudelleenkäynnistys-painike Silitysraudan merkkivalo Silityskeskuksen höyrystin (alustassa) Irrotettavan vesisäiliön kädensijat Johdon rullauspainike Virtakytkin Vihreä merkkivalo : laite on käyttövalmis FIN

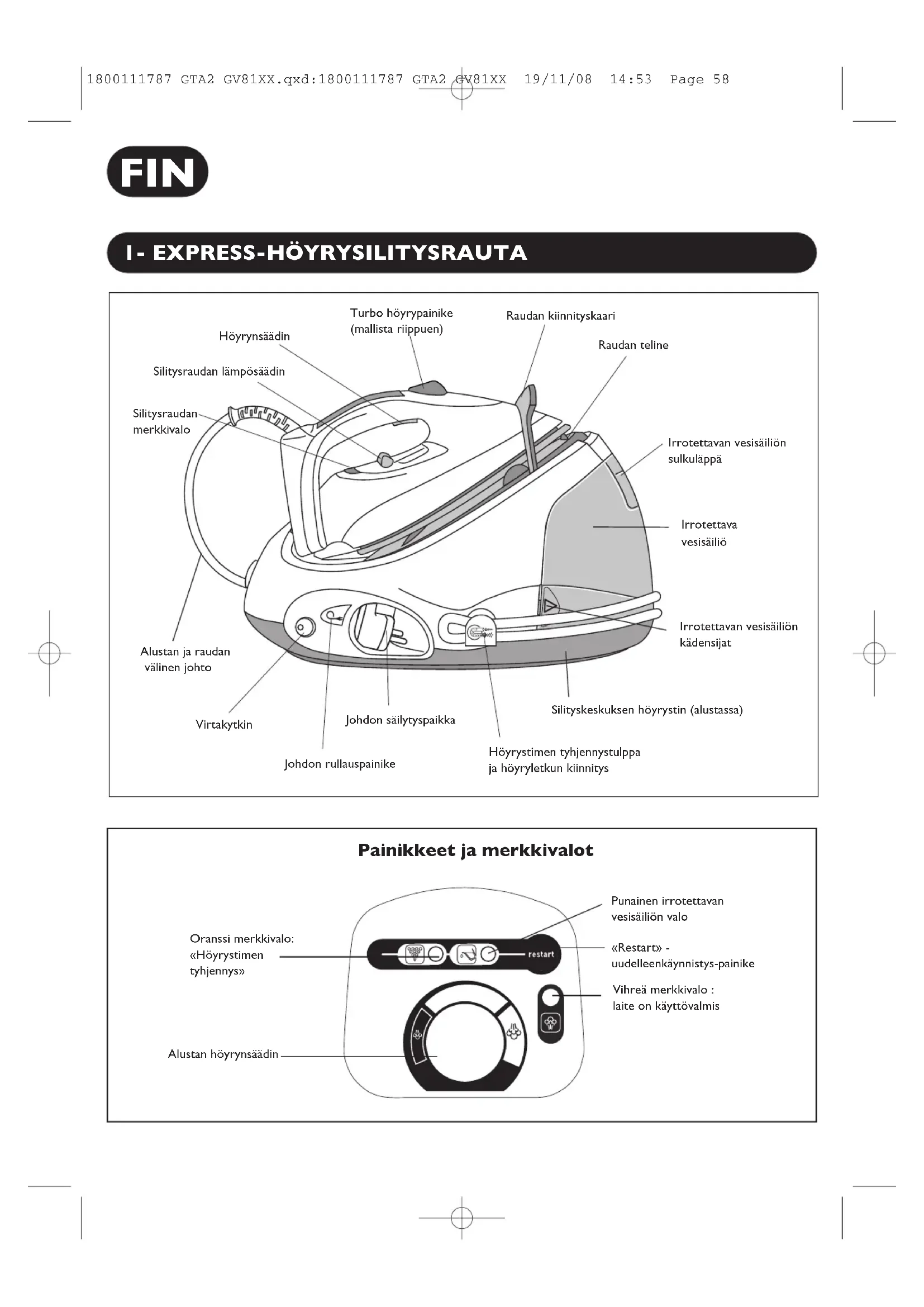

1- EXPRESS-HÖYRYSILITYSRAUTA

Painikkeet ja merkkivalot 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:53 Page 582- RAUDAN LUKITUSJÄRJESTELMÄ - « LOCK – SYSTEM » Voit käyttää vesijohtovettä.

• Älä lisää mitään asiaankuulumatonta säiliöön. Älä käytä pyykinkuivauksesta peräisin olevaa vettä, hajustettua vettä, jääkaappien tai ilmastointilaitteiden vettä tai sadevettä, sillä niissä on orgaanisia jäämiä tai mineraaleja, jotka tiivistyvät lämmön vaikutuksesta ja aiheuttavat purskahduksia, ruskeita värjäymiä ja kuluttavat laitettasi ennenaikaisesti. Jos vesijohtovesi sisältää paljon kalkkia, käytä vesijohtoveden ja kaupan pulloveden sekoitusta (puolet ja puolet).

1. Kuljeta höyrysilitysrautaa pitäen kiinni kädensijasta:

- laita rauta alustalle ja lukitse silitysraudan kiinnityskaari (kuulet naksahduksen sen lukkiutuessa) (1), - kuljettaessasi rautaa tartu sen kädensijaan (2).

2. Aseta silitysrauta tasaiselle, vaakasuoralle ja lämmönkestävälle alustalle.

3. Poista irrotettava vesisäiliö vetäen sitä kädensijoista vaakasuoraan (3).

4. Älä ylitä vesisäiliön enimmäistäyttörajaa (4).

5. Aseta vesisäiliö takaisin paikalleen (5).

Millaista vettä voi käyttää ? CLIC

CLIC Höyryrautasi on varustettu raudan kiinnityskaarella raudan kuljettamista ja säilytystä varten IrrotaKiinnitä 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:53 Page 59• Vihreä merkkivalo syttyy. Rauta on lämmin, kun termostaatin merkkivalo on sammunut (katso alla oleva taulukko + 9).

• Silitysraudan valo syttyy. Ole varovainen! Silityskeskus on valmis kun silitysraudan valo sammuu ja vihreä höyrystyminen merkkivalo “höyry valmis” palaa sammumatta.

• Säädä höyryn määrä alustan höyrynsäätimestä (10).

• Silityksen aika merkkivalo saattaa syttyä ja sammua lämmön mukaan, tämä ei haittaa käyttöä.

• Saadaksesi höyryä, paina raudan kahvassa olevaa höyry painiketta ja pidä sitä pohjassa (11). Höyryntulo lakkaa, kun vapautat säätimen.

• Noin minuutin kuluttua käynnistämisestä ja säännöllisesti käytön aikana silitysraudan sähköpumppu lisää vettä höyrystimeen.Tästä aiheutuu ääntä, mikä on normaalia.

• Jos käytät tärkkiä, suihkuta tai sirota sitä kankaan nurjalle puolelle ennen silittämistä. Älä aseta rautaa metalliselle alustalle, sillä se voi vahingoittaa rautaa. Aseta rauta ennemmin alustan telineeseen. Siinä on liukumista estävä alusta ja se kestää korkeita lämpötiloja. (a) (b)

4- SILITYSRAUDAN KÄYNNISTÄMINEN

1. Työnnä kiinnityskaarta eteenpäin raudan vapauttamiseksi (6).

2. Kelaa johto kokonaan suoraksi ennen kuin liität sen pistorasiaan (7).

3. Paina merkkivalollista virtakytkintä laitteen alustan sivulla (a) : vihreä valo (etupaneelissa) vilkuu ja höyrystin kuumenee (b). Kahden minuutin kuluttua, kun vihreä valo palaa jatkuvasti, höyry on valmis (8).

• Noin minuutin kuluttua käynnistämisestä ja säännöllisesti käytön aikana silitysraudan sähköpumppu lisää vettä höyrystimeen. Tästä aiheutuu ääntä, mikä on normaalia.

• Paina aina vesisäiliön täytön jälkeen silityksen aloittamiseksi uudelleen (katso kappaletta 7)

• Paina jokaisen höyrystimen tyhjennyksen jälkeen (katso kappaletta 11).

6- SILITTÄMINEN HÖYRYLLÄ

• Vihreä merkkivalo vilkkuu, kun höyrystin lämpenee.

• Vihreä merkkivalo palaa yhtäjaksoisesti: rauta on käyttövalmis.

• Punainen merkkivalo palaa yhtäjaksoisesti: vesisäiliö on tyhjä.

• Oranssi merkkivalo «höyrystimen tyhjennys» vilkkuu: sinun tulee huuhdella höyrystin. Huomio: laitteen on oltava kylmä (katso kappaletta 11). linencotton lin

1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:53 Page 60Sinulla ei ole enää höyryä. Irrotettava vesisäiliö on tyhjä.

1. Ota irrotettava vesisäiliö pois vetäen sitä vaakasuoraan kädensijoista, täytä säiliö.

2. Laita säiliö takaisin paikoilleen pohjaan saakka.

3. Paina kojetaulun «Restart» -käynnistyspainiketta, jatka silittämistä (12).

wool silk synthetic Kun käytät rautaa ensimmäistä kertaa tai kun et ole silittänyt höyryllä muutamaan minuuttiin, paina höyryn säädintä useita kertoja peräkkäin etäällä vaatteista. Näin kylmä vesi pääsee poistumaan höyrynkierrosta. Kangastyyppi Pellava Puuvilla

Villa Silkki, Viskoosi

Tekokuidut, Polyesteri, Asetaattikuidut, Akryylikuidut, Polyamidi

Silitysraudan lämpösäädin Höyrynmäärän säätöpyörän liikuttaminen

• Silitysraudan lämpötilan säätäminen: - Aloita silitys kankaista, jotka silitetään alhaisella lämpötilalla (•) ja silitä viimeiseksi kankaat,jotka kestävät korkean lämpötilan (••• tai Max). - Jos silität sekoitekangasta, valitse silityslämpötila alimman materiaalin mukaan.- Kun silität villavaatetta, paina raudan höyryn säädintä sykäyksittäin. Älä kohdista rautaa vaatteeseen. Vältät näin sen muuttumisen kiiltäväksi.

• Höyryn määrän säätö: - Jos silität paksua kangasta, lisää höyryn määrää. - Jos silität alhaisella lämmöllä, säädä alustan höyryn säädin ala-asentoon.

8- SILITYS VAAKASUORASSA ASENNOSSA

1. Säädä silitysraudan lämpötila sekä paneelissa oleva höyrynmäärän säätöpyörä

2. Ripusta vaate henkarille ja pingota kangasta kevyesti kädellä.

Älä koskaan höyrytä vaatetta, joka ihmisen päällä, sillä höyry on hyvin kuumaa. Ripusta vaate henkarille höyryttämistä varten.

3. Pidä rautaa pystysuorassa asennossa, kallistettuna eteenpäin. Paina höyryn

säädintä (raudan kädensijassa) silloin tällöin ja silitä ylhäältä alaspäin (13). Vinkkejä : Jos silität jotain muuta kuin pellava- tai puuvillakangasta, pidä rauta muutaman senttimetrin etäisyydellä kankaasta, ettei se pala. Silitysraudan lämpösäätimen ja höyrynmäärän säätöpyörän liikuttaminen kangastyypin mukaiseen asentoon : 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:53 Page 6110- SILITYSRAUDAN HUOLTO

• Varmista ennen huoltoa, että rauta on irrotettu pistokkeesta ja että pohja on jäähtynyt.

• Älä käytä höyrystimen tai silitysraudan pohjan puhdistukseen puhdistus-tai kalkinpoistoainetta.

• Älä koskaan laita silitysrautaa tai sen alustaa vesihanan alle.

• Älä aseta rautaa metalliselle alustalle, sillä se voi vahingoittaa rautaa. Aseta rauta ennemmin alustan telineeseen. Siinä on liukumista estävä alusta ja se kestää korkeita lämpötiloja.

1. Tyhjennä ja huuhtele irrotettava vesisäiliö (15).

2. Puhdista pohja säännöllisesti käyttämällä kosteaa pesusientä, jossa ei ole metallia.

3. Puhdista silloin tällöin laitteen muoviset osat pehmeällä, kevyesti kostutetulla rievulla.

9- LISÄHÖYRYTOIMINTO (mallikohtainen)

Paina lisähöyrypainiketta nopeasti 2 - 3 kertaa, ja höyryä muodostuu hetkellisesti lisää (14):

• paksujen kankaiden silitys helpottuu ja

• voit silittää rypyt.

• voit silittää tehokkaasti pystysuuntaan. Huom ! Käytä turbo-höyry toimintoa varovasti, sillä poikkeuksellisen voimakas höyrynmuodostuminen voi aiheuttaa palovammoja.

• Jotta silitysrautasi toimisi tehokkaasti pidempään ja vältettäisiin kalkkikarstan muodostuminen, silitysrauta on varustettu oranssinvärisellä merkkivalolla «höyrystimen tyhjennys», joka vilkkuu kojetaulussa noin 10 käytön jälkeen. Jos vesi on kovaa, huuhtele useammin.

• Älä missään tapauksessa käytä huuhtelemiseen kalkinpoistoaineita. Ne voivat vaurioittaa laitetta. Pakkauksessa on mukana tyhjennysletku, jolla tyhjennys onnistuu helposti ja tehokkaasti. Letkun avulla myös sïliön huuhteleminen käy helposti, koska höyrynkehitintä ei tällöin tarvitse liikutella huuhtelun aikana. Tyhjennysletku on kehitetty sopivaksi useimpiin vesihanoihin (a) (b). Letkussa on kaksi erilaista liitntä. Valitse liitin, joka sopii hanaasi. (a) (b)

2. Sammuta laite virtakytkimen ”O/I” avulla ja irrota laite pistokkeesta.

3. Lukitse kiinnityskaari kiinni rautaan (kuulet naksahduksen sen lukkiutuessa) (21).

Rautasi on nyt turvallisesti kiinni alustassa. Varo koskemasta raudan pohjaan, se on vielä kuuma.

4. Laita sähköjohto säilytyspaikkaansa (22).

5. Anna raudan (ja sen alustan) jäähtyä

6. Voit laittaa silitysaudan säilytyspaikkaan,

kuljeta sitä pitäen kiinni kädensijasta (23).

Ennen raudan höyrynkehittimen tyhjennystä sen täytyy ehdottomasti jäähtyä yli 2 tuntia, jotta vältettäisiin palovammariskit. Jos oranssi «höyrystimen tyhjennys» -merkkivalo vilkkuu, voit jatkaa silittämistä normaaliin tapaan, mutta muista huuhdella höyrystin ennen seuraavaa käyttöä.

1. Laitteen täytyy olla irti pistorasiasta ja kylmä.

2. Aseta höyrynkehitin tiskipöydän reunalle ja laita rauta pystyyn sen viereen.

3. Irrota johdon pidike kiertämällä sitä 90 astetta vasemmalle (16).

4. Kierrä hyörystyminen säiliön korkki kolikolla varovasti auki (17).

5. Liitä tyhjennysletkun muovinen suulake säiliö, aukkoon ja kierrä kevyesti

oikealle kunnes suulake on kohdallaan. Suulakkeen poistoaukon tulee olla tiskialtaan päällä (18).

6. Yhdistä tyhjennysletkun kuminen suulake hanaan (19).

7. Avaa hana varovasti ja vähän kerrallaaan ja anna kylmän veden virrata

tyhjennysletkun läpi altaaseen noin minuutin ajan (20).

8. Sulje hana ja irrota tyhjennysletku.

9. Kierrä säiliön tyhjennyskorkki takaisin paikoilleen ja kiristä

10. Laita johdon pidike takaisin paikoilleen.

11. Paina «RESTART» -painiketta seuraavalla

käyttökerralla, jotta oranssi merkkivalo sammuu.

Ennen raudan höyrynkehittimen tyhjennystä sen täytyy ehdottomasti jäähtyä yli 2 tuntia, jotta vältettäisiin palovammariskit. Jos oranssi «höyrystimen tyhjennys» -merkkivalo vilkkuu, voit jatkaa silittämistä normaaliin tapaan, mutta muista huuhdella höyrystin ennen seuraavaa käyttöä.

1. Laitteen täytyy olla irti pistorasiasta ja kylmä.

2. Aseta höyrynkehitin tiskipöydän reunalle ja laita rauta pystyyn sen viereen.

3. Irrota johdon pidike kiertämällä sitä 90 astetta vasemmalle.

4. Avaa säiliön tyhjennyskorkki kiertämällä se auki kolikon avulla.

5. Pidä höyrystintä kallellaan ja täytä säiliö karahvin avulla neljänneslitralla vesijohtovettä.

6. Liikuttele säiliötä jonkin aikaa ja tyhjennä se sitten täydellisesti tiskialtaaseen.

Jotta huuhtelun tulos on hyvä, on suositeltavaa, että toimenpide toistetaan.

7. Kierrä säiliön tyhjennyskorkki takaisin paikoilleen ja kiristä se kolikon avulla.

8. Laita johdon pidike takaisin paikoilleen.

9. Paina «RESTART» -painiketta seuraavalla käyttökerralla, jotta oranssi

merkkivalo sammuu. Jos tyhjennysletkua ei haluta tai ei voida käyttää, alla olevassa kappaleessa II on muutamia neuvoja.

• Mikäli laitetta käytetään ohjeiden vastaisesti, takuu raukeaa ja TEFAL vapautuu kaikesta vastuusta.

• Tämän laitteen turvallisuus vastaa teknisiä määräyksiä ja voimassa olevia normeja (Elektromagneettinen yhteensopivuus, Pienjännite, Ympäristö).

• Tämä laite on tarkoitettu ainoastaan kotitalouskäyttöön. Mikä tahansa epäasianmukainen ja käyttöohjeen vastainen käyttö vapauttaa tuotemerkin vastuusta ja takuu raukeaa.

• Siinä on kaksi turvallisuusjärjestelmää: - venttiili, joka estää liikapaineen ja päästää ylimääräisen höyryn ulos laitteen ollessa epäkunnossa, - lämpösulake, joka estää ylikuumenemisen.

• Kytke silitysrauta aina: - 220 - 240 V verkkovirtaan. - Maadoitettuun pistokkeeseen. Väärälle jännitteelle kytkeminen voi vaurioittaa laitetta pysyvästi eikä takuu ole tällöin voimassa. Jos käytät jatkojohtoa, tarkista, että johto on kaksinapainen (10 A) ja että siinä on maadoitusjohdin.

• Ota sähköjohto kokonaan ulos ennen sen kytkemistä maadoitettuun pistorasiaan.

• Jos sähköjohto tai raudan ja alustan välinen johto on vahingoittunut, se täytyy ehdottomasti antaa TEFAL sopimushuollon vaihdettavaksi vaarojen välttämiseksi.

• Älä irrota laitetta pistokkeesta vetämällä johdosta. Katkaise laitteesta virta seuraavissa tapauksissa: - ennen höyrystimen huuhtelua. - ennen laitteen puhdistamista. - aina käytön jälkeen.

• Laitetta tulee käyttää ja pitää vakaalla pinnalla. Kun jätät raudan sen seisontatuelle varmista että alusta on tasainen.

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (mukaan lukien lapset), joiden fyysiset, aistimelliset tai henkiset kyvyt ovat heikentyneet tai heillä ei ole kokemusta tai tietoja laitteen käyttämiseksi, elleivät he ole toisen henkilön tarkkailussa, joka on vastuussa heidän turvallisuudestaan ja ohjaa laiteen käyttö tai toinen henkilö on antanut heille aiemmin tietoja laitteen käytöstä.

• Lapsia on pidettävä silmällä, jotta he eivät leiki laitteella.

• Älä koskaan jätä laitetta vartioimatta : - kun virta on kytkettynä - ennen kuin se on jäähtynyt (noin tunnin).

• Raudan pohjan ja alustan telineen lämpötila voi nousta hyvin korkeaksi ja voi aiheuttaa palovammoja. Tässä tapauksessa älä koske niihin. Älä koskaan koske anna raudan pohjan koskea sähköjohtoihin.

• Jos säilytät laitetta kaapissa tai pienessä tilassa, pidä huoli, että rauta on jäähtynyt ennen sen laittamista säilytykseen. Käsittele rautaa varovasti, varsinkin jos silität pystysuunnassa. Älä koskaan kohdista höyryä ihmisiin tai eläimiin.

• Ennen kuin kierrät auki höyrystimen pohjatulpan (irrotettu pistokkeesta yli 2 tuntia sitten).

• Kun huuhtelet höyrystintä, älä täytä sitä suoraan vesihanan alla.

• Jos kadotat höyrystimen pohjatulpan tai se on vioittunut, korvaa se uudella valtuutetussa huoltoliikkeessä.

• Älä upota silitysrautaa veteen tai muuhun nesteeseen. Älä koskaan laita rautaa vesihanan alle.

• Laitetta ei saa käyttää, jos se on pudonnut maahan, siinä on silminnähtäviä vaurioita, se vuotaa tai siinä on toimintahäiriöitä. Älä pura laitettasi: anna se TEFAL sopimushuollon tutkittavaksi vaarojen välttämiseksi. HUOLEHTIKAAMME YMPÄRISTÖSTÄ ! Laitteesi on varustettu monilla arvokkailla ja kierrätettävillä materiaaleilla.

Toimita laitteesi keräyspisteeseen tai sellaisen puuttuessa vaikka valtuutettuun huoltokeskukseen, jotta laitteen osat varmasti kierrätetään. 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:53 Page 6414- ONGELMAT

ONGELMA MAHDOLLINEN SYY RATKAISU

Älä koskaan pura silitysrautaasi, vaan ota aina yhteyttä valtuutettuun huoltoliikkeeseen.

• Silityskeskuksen merkkivalo ei pala.

• Silitysraudan merkkivalo ja virrankatkaisijan merkkivalo eivät pala.

• Laitteeseen ei ole kytketty virtaa. • Tarkista, että virtajohto on kunnolla kytketty pistorasiaan ja paina merkkivalollista virrankatkaisijaa (sijaitsee alustan sivulla).

• Pohjan rei’istä vuottaa vettä. • Käytät höyryn säädintä, vaikka silitysrauta ei ole tarpeeksi kuuma.

Vettä on tiivistynyt putkiin, koska rautaa käytetään ensimmäistä kertaa tai viimeisestä käyttökerrasta on kulunut kauan.

• Vähennä höyryn määrää, kun silität alhaisella lämmöllä (Höyrynsäädin säätötaulussa).

• Käytä höyryn säädintä vasta kun silitysraudan merkkivalo on sammunut.

• Paina hÿrypainiketta poispäin silityslaudasta, kunnes raudasta tulee höyryä.

• Pohjasta valuu vaaleaa nestettä. • Höyrystimessä irtoaa kalkkikiveä, koska sitä ei ole huuhdeltu säännöllisesti.

• Huuhtele höyrystin joka 10 käyttökerralla oranssin valon vilkkuessa (katso kappaletta 11). Jos vesi on kovaa, huuhtele useammin.

• Silitysraudan pohjan rei’istä vuotaa ruskeaa nestettä, joka likaa silitettävän vaatteen.

• Olet käyttänyt kemiallista kalkinpoistoainetta tai lisäaineita säiliön vedessä.

• Älä lisää mitään aineita irrotettavaan vesisäiliöön eikä höyrystimeen (katso suosituksia käytettävästä vedestä)

• Silitysraudan pohja on likainen tai ruskea ja likaa silitettävän vaatteen.

• Raudan lämpötila on liian korkea.

• Vaatetta ei ole huuhdeltu tarpeeksi hyvin tai käytät tärkkiä.

• Säädä raudan lämpötila ohjeiden mukaisesti.

• Sirottele tärkki silitettävän vaatteen nurjalle puolelle.

• Höyryä tulee vähän tai ei ollenkaan. • Vesisäiliö on tyhjä (vesisäiliön merkkivalo syttyy)

• Höyryn määrä on säädetty minimiin.

• Täytä irrotettava vesisäiliö ja paina kojetaulun «Restart» -käynnistyspainiketta.

• Lisää hyöryn määrää (rungon painike).

• Olet täyttänyt vesisäiliön, mutta höyryä ei muodostu.

• Vesisäiliö on huonosti paikoillaan. • Varmista, että irrotettava vesisäiliö on kunnolla paikoillaan. Punainen « irrotettava vesisäiliö on tyhjä» - merkkivalo palaa.

• Et ole painanut «Restart» - käynnistyspainiketta.

• Paina kojetaulun «Restart»- käynnistyspainiketta.

• Hoÿrystimen pohjatulpasta tulee höyryä. • Pohjatulppa on huonosti kiinni.

• Korkin tiiviste on vahingoittunut.

• Kiristä pohjatulppa.

• Ota yhteys valtuutettuun jälkimyyntipalveluun saadaksesi uuden tiivisteen.

• Laitteen alta tulee höyryä. • Laite on viallinen. • Älä käytä rautaa enää ja ota yhteyttä valtuutettuun huoltoon.

• Johto ei tule kokonaan ulos. • Johto tulee hitaasiti ulos. • Ota johto kokonaan ulos. Paina painiketta ja auta johtoa käsin.

• Vesijuovia ilmestyy tiettyihin kankaisiin. • Silityslauta ei ole oikeanlainen. • Tarkista, että lauta on tarkoitettu silityskeskukselle. 1800111787 GTA2 GV81XX.qxd:1800111787 GTA2 GV81XX 19/11/08 14:53 Page 65I
