Marca	CRIVIT
Modello	IAN 107705
Tipo di prodotto	Tenda da campeggio per 4 persone
Categoria (norma ISO 5912)	B
Livello di prestazione	1 (utilizzo occasionale e a breve termine)
Dimensioni esterne (L x l x H)	500 x 300 x 195 cm
Dimensioni interne (L x l x H)	225 x 280 x 185 cm
Altezza massima interna	185 cm
Materiale principale	Poliestere idrorepellente
Capacità	4 persone
Pali	Fibra di vetro, diametro 12,7 mm (rosso e blu)
Barra dell’auvent	Fibra di vetro, diametro 16 mm
Accessori inclusi	Picchetti, tiranti, ganci, tenditori, telo per terra, kit di riparazione
Funzioni	Telo esterno con finestra sul tetto, doppio tetto, tendalino
Manutenzione	Pulizia con spugna e acqua pulita, asciugatura completa prima di riporre
Sicurezza	Non utilizzare fonti di calore all'interno, verificare montaggio, terreno piano
Garanzia	3 anni
Utilizzo	Campeggio, viaggi, uso non commerciale
Riparabilità	Kit di riparazione incluso per aste, corde, toppe e tenditori
Confezione	Custodia da trasporto con codice QR

Domande frequenti - IAN 107705 CRIVIT

Come montare la tenda?

Seguire le illustrazioni da A a F fornite nel manuale: stendere il telo esterno, inserire i pali nei canali rispettando il codice colore, erigere la struttura, fissare i tiranti e i picchetti, quindi agganciare la tenda interna e il telo da terra. Tendere correttamente senza eccessi.

Cosa fare se la tenda perde?

Il poliestere idrorepellente diventa impermeabile dopo le prime piogge perché i fili si contraggono. Se le perdite persistono, applicare uno spray impermeabilizzante per cuciture sulle cuciture.

Come riparare un buco nel telo esterno?

Utilizzare una toppa autoadesiva (pezzo 23) del kit di riparazione: pulire e asciugare la zona, tagliare una toppa più grande del buco, arrotondare gli angoli, rimuovere la pellicola e premere saldamente.

Come riparare un buco nel telo da terra?

Tagliare un pezzo di tessuto di riparazione (pezzo 17-20) del colore corrispondente, posizionarlo sul buco e cucire a macchina con un punto corto. Trattare poi le cuciture con un prodotto impermeabilizzante.

Come sostituire un'asta rotta?

Rimuovere la corda elastica interna, tagliarla e utilizzare una asta di ricambio (pezzo 11 o 12) di lunghezza adatta. Infilare una corda elastica bianco-rossa (pezzo 16) attraverso i segmenti, fare nodi alle estremità.

Come pulire la tenda?

Pulire con una spugna morbida e acqua pulita. Non utilizzare lavatrice, solvente o benzina. Lasciare asciugare completamente prima di riporre per evitare muffe.

Come riporre la tenda?

Assicurarsi che la tenda sia completamente asciutta. Piegare il telo esterno con il pavimento verso l'esterno, arrotolare la tenda interna separatamente. Riporre picchetti e accessori nelle loro custodie per evitare di danneggiare il telo.

La tenda è resistente al vento?

Sì, ma non tendere eccessivamente i tiranti; in caso di vento forte, i punti di fissaggio possono strapparsi. Controllare regolarmente la tensione e la solidità dei picchetti.

Posso usare un insetticida all'interno?

No, non utilizzare spray insetticida dentro o sulla tenda, poiché potrebbe danneggiare il rivestimento e la tela.

Qual è la garanzia?

La tenda beneficia di una garanzia di 3 anni dalla data di acquisto, contro vizi materiali e di fabbricazione. Conservare lo scontrino come prova d'acquisto. La garanzia non copre l'usura normale né i danni dovuti a uso improprio.

MANUALE UTENTE IAN 107705 CRIVIT

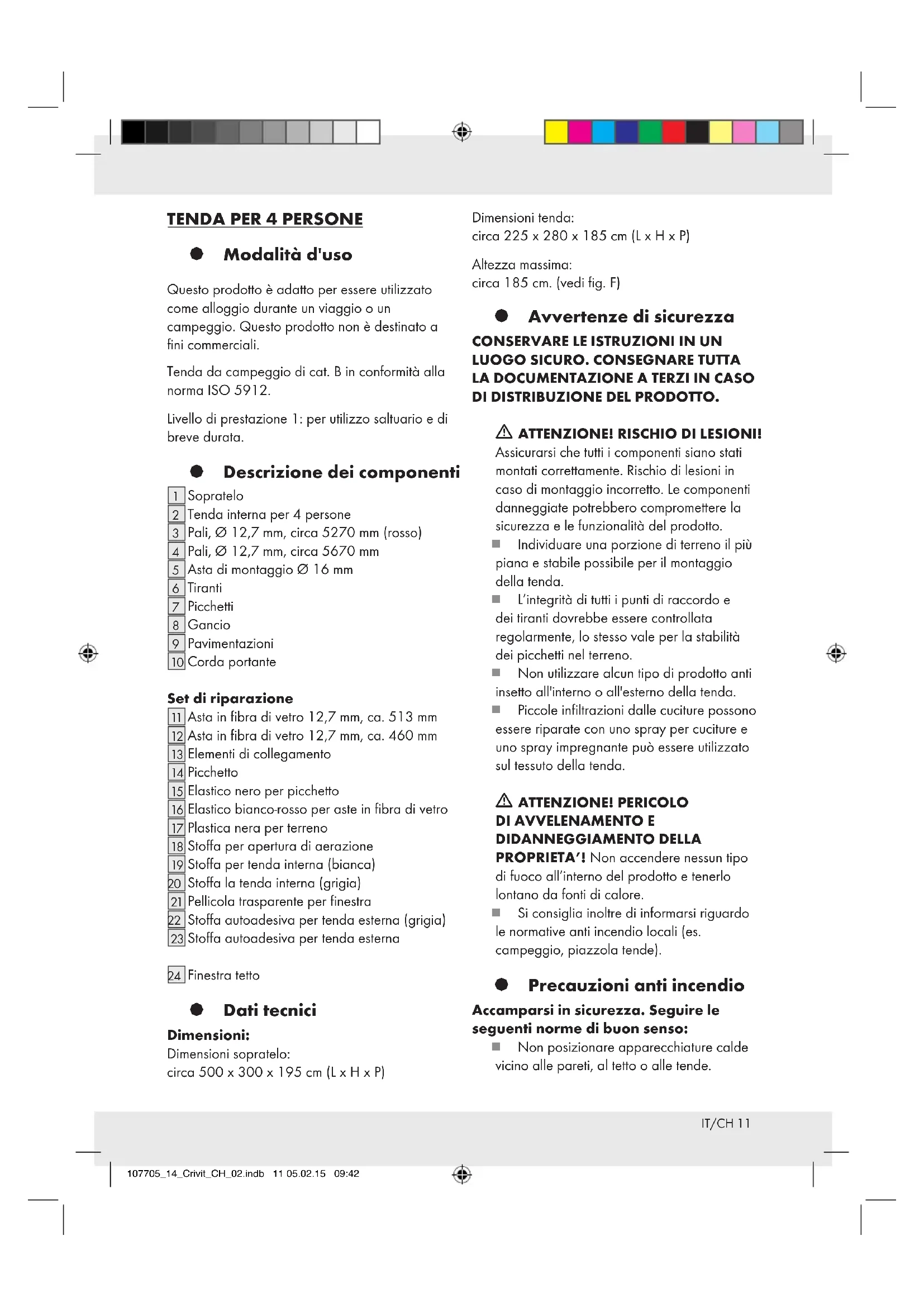

IT/CH Istruzioni di sicurezza e montaggio Pagina 11

4-PERSONEN-GROSSRAUMZELT

Questo prodotto è adatto per essere utilizzato come alloggio durante un viaggio o un campeggio. Questo prodotto non è destinato a fini commerciali.

Tenda da campeggio di cat. B in conformità alla norma ISO 5912.

Livello di prestazione 1: per utilizzo saltuario e di breve durata.

Descrizione dei componenti

Sopratelo
Tenda interna per 4 personne
3Pali, 12,7 mm, circa 5270mm (rosso)
4Pali,012,7mm,circa5670mm
5 Asta di montaggio 16 mm
6 Tiranti
7 Picchetti
8 Gancio
9 Pavimentazioni
10 Corda portante

Set di riparazione

[1] Asta in fibra di vetro 12,7 mm, ca. 513 mm
12 Asta in fibra di vetro 12,7 mm, ca. 460 mm
13 Elementi di collegamento
14 Picchetto
[15] Elastico nero per picchetto
16 Elastico bianco-rosso per aste in fibra di vetro
17Plastica nera per terreno
18 Stoffa per aperture di aerazione
19 Stoffa per tendeda interna (bianca)
20 Stoffa la tenda interna (grigia)
21 Pellicola trasparente per finestra
22 Stoffa autoadesiva per tendeda esterna (grigia)
23 Stoffa autoadesiva per tenda esterna

24 Finestra teto

Dati tecnici

Dimensioni:

Dimensioni soprato: circa 500× 300× 195cm(L× H× P)

Dimensioni tenda:

circa 225× 280× 185cm (L× H× P)

Altezza massima:

circa 185 cm. (vedi fig. F)

- Avvertenze di sicurezza

CONSERVARE LE ISTRUZIONI IN UN LUOGO SICURO. CONSEGNARE TUTTA LA DOCUMENTAZIONE A TERZI IN CASO DI DISTRIBUTZIONE DEL PRODOTTO.

ATTENZIONE! RISCHIO DI LESIONI!

Assicurarsi che tutti i componenti siano stati montati correttamente. Rischio di lesioni in caso di montaggio incorretto. Le componenti danneggiate potrebbero promettere la sicurezza e le funzionalità del prodotto.

Individuare una porzione di terreno il più pianae stabile possibile per il montaggio della tenda.
L'integrità di tutti i punti di raccordo e dei tiranti dovrebbe essere controllata regolarmente, lo stesso vale per la stabilità dei picchetti nel terreno.
Nonutilizzarealcun tipo di prodotto anti insetto all'interno o all'esterno della tenda.
Piccole infiltrazioni delle cuciture possono essere riparate con uno spray per cuciture e uno spray impregnante cui essere utilizzato sul tessuto della tenda.

ATTENZIONE! PERICOLO DI AVVELENamento E DIDANNEGGIAMENTO DELL

PROPRIETA'! Non accendere nessun tipo di fuoco all'interno del prodotto e tenerlo lontano da fonti di calorie.
Si consiglia inoltre di informarsi riguardo le normative anti incendio locali (es. campeggio, piazzola tende).

Precauzioni anti incendio

Accamparsi in sicurezza. Seguire le seguenti norme di buon senso:

Non posizionare appearecchiature caldevicino alle pareti, al fatto o alle tende.

Seguire sempre le norme di sicurezza di tali apparecchiature.
Non permettere mai ai bambini di giocare nelle vicinanze di apparecchiature calde.
Mantenere libere le vie di fuga. Non ostacolare l'uscita con oggetti.
Assicurarsi di essere a conoscenza delle precauzioni anti incendio del luogo.

Montaggio della tenda

All'internodel sacchetto sitrrova un'etichetta su cui e stampato un codice QR.
Scannerizzando il codice QR sare possibile visualizzare i dettagli per il montaggio del prodotto.
Assicurarsi che il prodotto venga montato solamente da personne competenti.
Nota: il materiale poliestere della tenda è resistente all'acqua.
É possible che durante la prima pioggia la tenda non sa completinge impermeabile.

Tuttavia, le maglie del tessuto si contrarranno al contatto con l'acqua, rendendo la tenda impermeabile in poco tempo.

Piantare il prodotto seguendo le illustrazioni alla A alla F.

Figura A:

1. Porre la tenda esterna piatta sul terreno. I canali per le aste 34 devono essere rivolti verso l'alto.
2. Spingere con attenzione le aste contrassegnate con coloriattraverso i canali contrassegnati dai medesimi colori.

Figura B:

1. Allineare la tenda esterna 1 e fissare le aste agli anelli dei supporti del terreno.

Figura C:

1. Fissare un lato della tenda con i picchetti al terreno. In seguito afferrare l'altra estre-mità della tenda e tirare in modo tale che la tenda venga tesa.
2. Fissare la tenda esterna 1 tendendo i supporti del terreneo con i picchetti 7.
3. Fissare ora la tenda esterna con i tiranti (premontato) 6 e i picchetti

Figura D:

1. Aprire la tendina parasole (ingresso), srotolarla e fissarla con i due supporti.

Figura E:

1. Appendere la tenda interna 2 e il pannello per il terreno 9 nelle chiusure a incastro e aolicr previste sulla tenda esterna 1
2. Utilizzare le gancio 8 agli spigoli della tenda interna 2 per collegarla con la tenda esterna 1

Figura F:

1. Tendere la tenda e tirare tutti gli angoli e tiranti 6 Non tendere troppo i tiranti 6 In caso di vento in aumento, il punto di fissaggio e la cucitura della tenda potrebbero lacerarsi. Perutilizzare l'ingresso quale tendina parasole, infilare le aste di montaggio 5 I'une nell'altra e fissare I'estremita appuntita delle aste di montaggio 5 ciascuna nei fori previsti della tendina parasole.
2. Fissare le aste regolabili 5 con la corda portante 10 e i picchetti
3. Porre le pavimentazioni 9 nella tends e fissare i ganci delle pavimentazioni 9agli anelli del fissaggio della tends.
4. L'apertura della parete divisora della tenda interna 2 po èsere aperta solamente su un lato.

Smontaggio della tenda

Pulire la tenda sua all'interno che all'esterno prima di smontarla. La tenda deve essere smontata seguendo l'ordine inverso rispetto a quello in cui è stata montata.

- Imballaggio della tenda:

ATTENZIONE! Si prega di assicurarsi che la tenda sia completenesse asciutta prima di imballarla al fine di evitare macchie e danni al tessuto.

ATENZIONE! I picchetti della tende e le altre piccole componenti devono essere imballate separamente nelle apposite custodie. In caso contrario, i picchetti potrebbero danneggiare la tenda.

Piegare sempre il soprato insieme al telo pavimento con quest'ultimo rivolto verso l'alto.
In seguito,piegare la tenda inte e avolgere le due tende insieme.
Raccogliere tutte le componenti con cura prima di imballare la tenda. Si consiglia di contare tutte le parti affinché dessuna venga dimenticata o perduta.
Dopo aver riavvolto la tenda, riporla con cura nella saccà.

- Istruzioni per la riparazione

Danni sulla tenda esterna

Sciacquare le parti da incollare e poi asciugarle bene.
Ritagliare le toppe ade 23 in base alla dimensione dei fori.

Nota: assicurarsi che la toppa si più grande del foro e che sua ampiamente sovrapposta sui bordi.

Arrotdare i lati della toppa e poi rimuovere la pellicola di protezione.
Porre la toppa sul foro ed esercitare pressione con forza.
Per riparare la finestra,utilizzare la pellicola trasparente in dotazione.Incollare i lati della pellicola da finestra con una colla speciale trasparente disponibile presso rivenditori specializzati.A seconda della colla utilizzata,l'area riparata non sare più resistente ad acqua e vento.

Danni al fondo o sulla tenda esterna

Fori presenti sul fondo o all'interno della tenda possono essere riparati cucendoci sopra i peszzi di stoffa [17] [20] in dotazione. Posizionare il peszzo di stoffa del colore corrispondere sul foro e fissarlo servendosi di una macchina da cucire. Per evitare che la stoffa si inceppi, è consigliabile l'uso di un punto corto. Fermare infine le cuciture con un sigillante disponibile presso rivenditori specializzati.

Aste in fibre di vetro rotte o sostituzione di un cordoncino elastico in un'asta in fibra di vetro

Nel set per riparazioni sono presenti 2 diverse aste in fibre di vetro. Osservarne la lunghezza in caso di sostituzione.
Tagliare il cordoncino elastico presente nell'asta in fibra di vetro ed estrarlo.
Prendere un nuovo cordoncino bianco-ro dal set.
Fare un doppio dato all'estremita del cordoncino e prendendo lall'altra estremita, farlo passare tra tutti i segmenti dell'asta in fibra di vetro.

Consiglio: per evitare che il cordoncino si sfilacci, è consigliabile bruciare leggermente l'estremità del cordoncino con un accendino, in modo da sciogliere le frange e assicurando così una migliorie capacité di passareattraverso le aste.

Assicurarsi di effettuare i lavori all'aperto e di non violare le misure precauzionali antincendio relative al situ della propria tenda!
Fare un doppio datoancheafterfatto passare il cordoncinoattraverso l'ultimo segmento.

Cordoncino elastico per picchetto assente o danneggiato

Rimuovere il cordoncino difettoso e sostiturlo con uno nuovo in dotazione con il set. Far passare il cordoncino nero 15attraverso il sigillo e annodarlo all'estremita.

Pulizia e cura

ATTENZIONE! Non lavare mai la tenda in lavatrice per evitare che il tessuto perda la propria l'impermeabilità.

ATENZIONE! Non utilizzato benzina, solventi o detersivi vari per evitare di danneggiare il prodotto.

Tutte le tende di tessuto sintetico potrebbero creare umidità al loro interno; si consiglia pertanto di arieggiare la tenda il più possibile per evitare che ciò avvenga.

Rimuovere agli tipo di sporco alla tarda con un panno morbido e acqua pulita.
Lasciare asciugare bene tutte le componenti prima di imballare il prodotto. Ciò impedirà la formazione di muffa, cattivi odori e scolorimento.
Nel caso in cui la cerniera si blocchi durante l'aperatura o la chiusura, sprezzare del lubricante.
Se usato frequentemente, il prodotto potrebbe perdere impermeabilità.

Di conspicuenza, si consiglia di spruzzare regolarmente un prodotto impermeabilizzante sul tessuto (disponibile nei negozi DIY, negozi con attrezzatura da campeggio, etc.)

La prestazione di garanzia vale sua per difetti di materiale che per difetti di fabbricazione.

La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificare, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interrottore, batterie o simili, realizzate in vetro.

Smaltimento

La confezione è prodotta in materia ricolabile e biodegradabile, smaltibile nei luoghi di raccolta differenziati.

Potete informarvi sulle possibilità di smaltimento del prodotto consumato dall'aministrazione comunale e cittadina.

Garanzia

L'apparecchio è stato prodotto secondo severedirettive di qualità e controllato con premuraprima della segna. In caso di difetti delprodotto, l'acquirente più far valere i propri dirittiilegalii nei confronti del venditore. Qosti dirittiilegalii non vengono limitati in alcun modo dallagaranzia di seguito riportata.

Se entro tre anni dalla data di acquisito di quello prodotto si rileva un difetto di materiale o di fabbricazione, il prodotto verrà riparato o sostituito Gratisamente, a nostra discrezione. Il termine di garanzia ha inizio a partire alla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.

I'apparecchio da Lei acquistato da diritto ad una garanzia di 3 anni a partire alla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
