Marke	CRIVIT
Modell	IAN 107705
Produkttyp	4-Personen-Campingzelt
Kategorie (ISO-Norm 5912)	B
Leistungsstufe	1 (gelegentliche und kurzfristige Nutzung)
Außenmaße (L x B x H)	500 x 300 x 195 cm
Innenmaße (L x B x H)	225 x 280 x 185 cm
Maximale Innenhöhe	185 cm
Hauptmaterial	Hydrophobes Polyester
Kapazität	4 Personen
Stangen	Glasfaser, Durchmesser 12,7 mm (rot und blau)
Vordachstange	Glasfaser, Durchmesser 16 mm
Enthaltenes Zubehör	Heringe, Abspannleinen, Haken, Spanner, Bodenplane, Reparaturset
Funktionen	Außenzelt mit Dachfenster, Doppeldach, Vordach
Pflege	Reinigung mit Schwamm und klarem Wasser, vollständiges Trocknen vor der Lagerung
Sicherheit	Keine Wärmequellen im Inneren verwenden, Aufbau prüfen, ebener Untergrund
Garantie	3 Jahre
Verwendung	Camping, Reisen, nicht kommerzielle Nutzung
Reparierbarkeit	Reparaturset für Stangen, Seile, Flicken und Spanner enthalten
Verpackung	Transporttasche mit QR-Code

Häufig gestellte Fragen - IAN 107705 CRIVIT

Wie baue ich das Zelt auf?

Befolgen Sie die Abbildungen A bis F in der Anleitung: Breiten Sie das Außenzelt aus, stecken Sie die Stangen farbcodiert in die Kanäle, errichten Sie die Struktur, befestigen Sie die Abspannleinen und Heringe, hängen Sie dann das Innenzelt und die Bodenplane ein. Spannen Sie es richtig, aber nicht übermäßig.

Was tun, wenn das Zelt undicht ist?

Das hydrophobe Polyester wird nach den ersten Regenfällen wasserdicht, da sich die Fasern zusammenziehen. Wenn weiterhin Undichtigkeiten bestehen, tragen Sie Nähte-Dichtspray auf die Nähte auf.

Wie repariere ich ein Loch im Außenzelt?

Verwenden Sie einen selbstklebenden Flicken (Teil 23) aus dem Reparaturset: Reinigen und trocknen Sie die Stelle, schneiden Sie einen Flicken größer als das Loch, runden Sie die Ecken ab, entfernen Sie die Folie und drücken Sie fest.

Wie repariere ich ein Loch in der Bodenplane?

Schneiden Sie ein Stück Reparaturgewebe (Teil 17-20) in der passenden Farbe, legen Sie es auf das Loch und nähen Sie es mit der Maschine mit einem kurzen Stich. Behandeln Sie die Nähte anschließend mit einem Dichtmittel.

Wie ersetze ich eine gebrochene Stange?

Entfernen Sie das innere Gummiseil, schneiden Sie es ab und verwenden Sie eine Ersatzstange (Teil 11 oder 12) in der passenden Länge. Fädeln Sie ein weiß-rotes Gummiseil (Teil 16) durch die Segmente und machen Sie Knoten an den Enden.

Wie reinige ich das Zelt?

Reinigen Sie es mit einem weichen Schwamm und klarem Wasser. Keine Waschmaschine, Lösungsmittel oder Benzin verwenden. Lassen Sie es vollständig trocknen, bevor Sie es einlagern, um Schimmelbildung zu vermeiden.

Wie lagere ich das Zelt?

Stellen Sie sicher, dass das Zelt vollständig trocken ist. Falten Sie das Außenzelt mit dem Boden nach außen, rollen Sie das Innenzelt separat auf. Bewahren Sie Heringe und Zubehör in ihren Taschen auf, um Schäden am Zeltstoff zu vermeiden.

Ist das Zelt windbeständig?

Ja, aber spannen Sie die Abspannleinen nicht übermäßig; bei starkem Wind können die Befestigungspunkte reißen. Überprüfen Sie regelmäßig die Spannung und die Festigkeit der Heringe.

Kann ich im Inneren Insektizid verwenden?

Nein, verwenden Sie kein Insektenspray im oder am Zelt, da dies die Beschichtung und den Stoff beschädigen könnte.

Wie lautet die Garantie?

Das Zelt hat eine Garantie von 3 Jahren ab Kaufdatum gegen Material- und Verarbeitungsfehler. Bewahren Sie den Kassenbon als Kaufnachweis auf. Die Garantie deckt keine normale Abnutzung oder Schäden durch unsachgemäße Verwendung ab.

BEDIENUNGSANLEITUNG IAN 107705 CRIVIT

DE/AT/CH Aufbau- und Sicherheitshinweise Seite 3

Bestimmungsgemäß Verwendung

Dieses Produkt ist als Unterkunft auf Reisen und zum Campen geeignet. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Kategorie B gemäß DIN EN ISO 5912

Leistungsstufe 1: Für gelegentlichen und kurzfristigen Einsatz

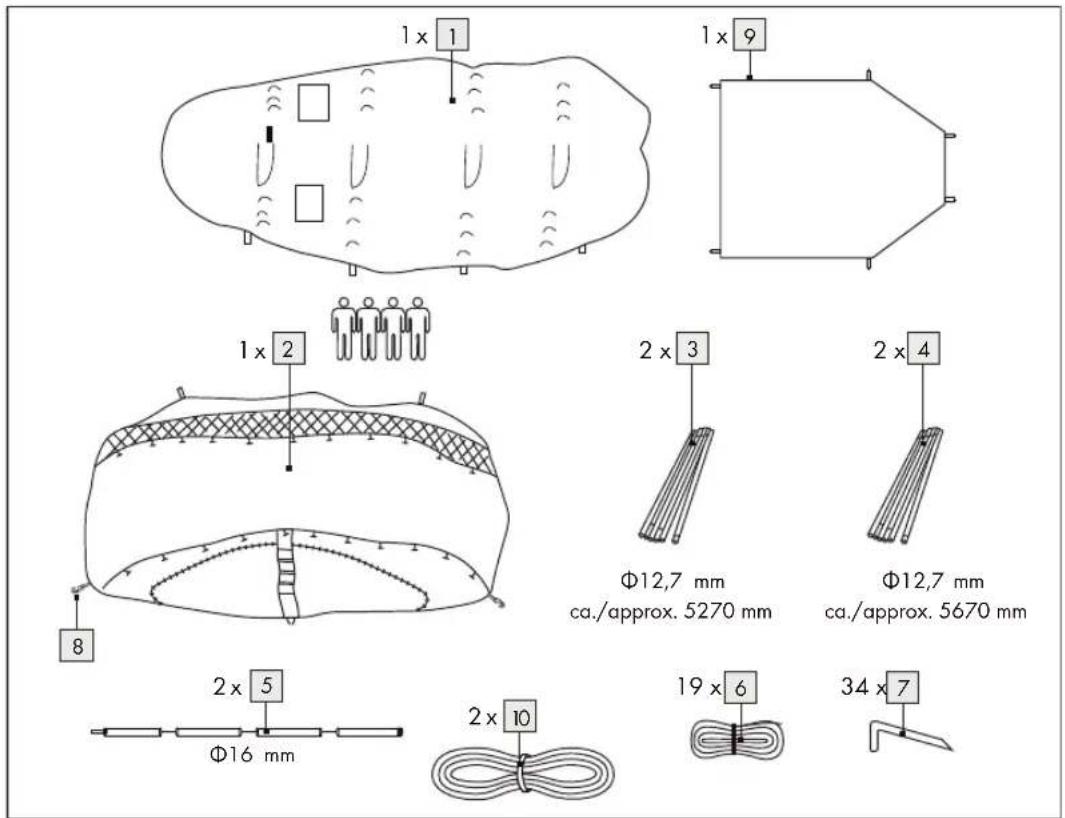

Teilebeschreibung

1AuBenzelt
2 Innenzelt fur 4 Personen
3 Stange 12,7 mm, ca. 5270 mm (rot)
[4] Stange 012,7 mm, ca. 5670 mm
5 Aufstellstange, 0 16 mm
6 Abspannleine (vormontiert)
7Hering
8 Haken
9 Bodenplane
10Tragseil

Reparatur-Set

11Fiberglasstange 12,7mm,ca.513 mm
12 Fiberglasstange 12,7 mm, ca. 460 mm
[13]Verbindungsteile
14Hering
15schwarzes Elastikband fur ErdspieBe
16 wei-rotes Elastikband fur Fiberglasstange
17 schwarzer Kunststoff fur Boden
18 Stoff fur Beluftungssoffnungen
19 Stoff fur Innenzelt (weiB)
20Stoff fur Innenzelt (grau)
[21]transparente Folie fur Fenster
22 selbstklebender Stoff fur Außenzeit (grau)
23 selbstklebender Stoff fur Außenelt

24 Dachfenster

- Technische Daten

MaBe:

Außenelt: ca. 500 × 300 × 195 cm (L x B x H)
Innenzelt: ca. 225 × 280 × 185 cm (L x B x H)
Max. Standhöhe: ca. 185 cm (siehe Abb. F)

- Sicherheitshinweise

BEWAHREN SIE DIESE ANLEITUNG GUT AUF. HändIGEN SIE ALLE UTERLAGEN BEI WEITERGABES DES PRODUKTS AND DRITTE EBNFALLS MIT AUS.

VORSICHT! VERLETZUNGSGEFAHRI

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteh Verletzungsgefahr. Beschädigte Teile konn die Sicherheit und Funktion beeinflussen.

Wahlen Sie einen möglichst festen,EBenerdigen Untergrund als Standplatz.
Kontrollieren Sie regelmäßig die Unversehrheit aller Verbindungsstellen und überprüfen Sie Abspannungen und den festen Sitz der Heringe.
- Verwenden Sie kein Insekten-Spray in oder auf dem Zelt.
Kleine undchte Stellen an den Nähten konnen mit einem Nahtspray behoben werden. Für die Zelthaut kann ein Imprägnierspray verwendet werden.

VORSICHT! VERGIFTUNGSGEFAHR UND GEAFRD DER SACHBESCHÄDIGUNG!

Entzünden Sie kein Feuer innerhalb des Produkts und halten Sie es von Wärmequellen fern.

Machen Sie sich zudem mit den Brandschutzbestimmungen vor Ort (z.B. Campingplatz, Zeltplatz) vertraut.

Vorsichtsmaßnahmen gegen Feuer

Zum sicheren Campen sind folgende Regeln des gesunden Menschenverstandes zu befolgen:

Keine heißen Geräte in der Nähe der Wände, des Daches oder der Vorhänge aufstellen.
Immer die Sicherheitsinstruktionen fur diese Geräte beachten.
Niemals Kindern erlauben, in der Nache von theirs Geräten zu playen.

Lassen Sie die Durchgänge frei. Stellen Sie die Ausgänge nicht mit Gegenständen zu.
Erkundigen Sie sich nach den Einrichtungen und Vorkehrungen gegen Feuer auf dem Gelände.

Zelt aufbauen

Im Inneren der Tragetasche befindet sich ein Label, auf dem ein QR-Code gedruckt ist. Beim Scannen des QR-Codes werden Ohnen Details zum Aufbau des Produkts angezeigt.
Achten Sie darauf, dass das Produkt nur von fachkundigen Personen montiert wird.
■ Hinweis: Das Polyestermaterial des Außeneltes ist aus wasserabweisendem Material.
Während der ersten Verwendung bei Regen ist es möglich, dass das Zelt nicht vollständig wasserdicht ist. Durch die Nasseziehen sich aber die Faden des Zeltes zusammen und so wird das Zelt nach einer kurzen Zeit wasserdicht.
Montieren Sie das Produkt gemäß den Abbildungen A bis F.

Abbildung A:

1. Legen Sie das Außenzeit flach auf den Boden. Die Kanäle für die Stangen 3 4 müssen nach oben zeigen.
2. Schiebern Sie die farbig markierten Stangen vorsichtig durch die entsprechend farbig gekennzeichneten Kanäle.

Abbildung B:

1. Richten Sie das Außenzelt auf und befestigen Sie die Stangen an den Ringen der Bodenhalterungen.

Abbildung C:

1. Fixieren Sie eine Seite des Zeltes mit den Heringen am Boden. Greifen Sie dann das andere Ende des Zeltes undziehen es so auseinander, dass das Zelt gespannt wird.

2. Sichern Sie das Außenzeit 1, indem Sie mit den Heringen die Bodenhalterungen spannen.

3. Sichern Sie nun das Außenzeit mit den Abspannleinen (vormontiert) und den Heringen

Abbildung D:

1. Offnen Sie das Sonnendach (Eingang), rollen Sie es auf und befestigen Sie es mit den beiden Halterungen.

Abbildung E:

1. Hängen Sie das Innenzelt 2 und die Bodenplane in die darauf vorgesehenen Knebel- und Klickverschlüsse des Außeneltes 1.
2. Nutzen Sie die Haken 8 an den Ecken des Innenzeltes 2, um es mit dem Außenzeit 1 zu verbinden.

Abbildung F:

1. Spannen Sie das Zelt undziehen Sie alle Ecken und Abspannleinen 6 fest.Spannen Sie die Abspannleinen 6 nicht zu stark fest. Bei zunehmendem Wind konnen Befestigungspunkt und Zeitnaht einreiben.Um den Eingang als Sonnendach zu verwenden, stecken Sie die Aufstellstangen 5 ineinanander und befestigen das spitze Ende der Aufstellstangen 5 jeweils in den davon vorgesehenen Lochern des Sonnendachs.
2. Sichern Sie die Aufstellstangen 5 mit den Tragseilen 10 und Heringen 7
3. Legen Sie die Bodenplane im Zeit aus und hängen Sie die Haken der Bodenplane in die Ringe zur Zeltbefestigung ein.
4. Die Trennwand-Öffnung des Innenzels 2 kann nur zu einer Seite geöffnet werden.

Zelt abbauen

Reinigen Sie das Zelt voninnen und auBen, bevor Sie das Zelt abbauen. Der Abbau des Zeltes muss in umgekehrter Reihenfolge zum Aufbau erfolgen.

Zelt zusammenpacken

VORSICHT! Stellen Sie sicher, dass das

Zelt komplett trocken ist, bevor Sie es zusammenpacken. Andernfalls konnen Flecken und Gewebeschaden die Folge sein.

VORSICHT! Achten Sie daraufauf, dass Sie die Beschäftigungen am Boden bzw. Innen-Heringe7 separat in die daraufvorgesehe- zelt

nen Taschen packen. Ansonsten konnen die Heringe das Zeit beschädigen. Packen Sie die übrigen Einzelteile ebenfals in die darauf vorgesehenen Taschen.

Falten Sie das AuBenZeill immer so zusammen, dass der Zeltboden nach auBen zeigt.
Dann falten Sie das Innenz und rollen es zusammen.
Sammeln Sie alle Teile vor dem Verpacken sorgfältig zusammen. Zahlen Sie diese durch um sicherzustellen, dass keine Teile verlegt oder verloren gegangen sind.
Verstauen Sie anschliebend das zusammen-gerolte Zeit sorgfältig in der Tragetasche.

Reparaturanleitung

Beschädigungen am Außenzelt

Reinigen Sie die zu verklebende Stelle und trocknen Sie sie anschließend gründlich ab.
Schneiden Sie den selbstklebenden Reparaturflicken 22, 23 entsprechend der Gröbe des Lochs zu.

Hinweis: Achten Sie darauf, dass der Reparaturflicken bisher ist als das Loch und die Ränder überlappt.

Runden Sie die Seiten des Reparaturflickens ab und ziehen Sie anschließend die Schutzfolie ab.
Platzieren Sie den Reparaturflicken auf das Loch und drücken Sie diesen fest an.
- Verwenden Sie zur Reparatur Ihres Fensters, die beiliegende transparente Folie. Verkleben Sie die Ränder der Fensterfolie mit einem transparenten Spezialkleber aus dem Fachgeschäft. Je nach dem welchen Kleber Sie verwenden, wird diese reparierte Stelle nicht mehr wasser- und winddicht sein.

Löcher im Zeltboden bzw. im Zeltinneren können mit dem beiliegenden Stoffstück 17-20 vernahrt werden. Legen Sie hierzu den Stoff in der entsprechenden Farbe auf das Loch und nahlen Sieihn mit Hilfe einer Nahmaschine fest. Um zu verhindern, dass der Stoff reiBt, empfehlen wir die Verwendung einer kurzen Stichlange. Die Nichte anschlieBend mit einem im Fachhandel erhaltlichen Nahtdichter befindeln.

Fiberglasstange gebrochen bzw. elastische Kordel in Fiberglasstange ersetzen

Im Reparaturset befinden sich 2 entsprechlich lange Fiberglassstangen. Achten Sie auf die Länge der Fiberglassstange, wenn Sie diese austauschen.
Schneiden Sie die elastische Kordel, die sich in der Fiberglasstange befindet, durch undziehen Sie sie aus dem Gestange heraus.
Entnehen Sie eine neue wei-rote Kordel 16 aus dem beiliegenden Reparaturset.
Machen Sie einen doppelten Knoten an einem Ende der Kordel undziehen Sie die Kordel mit dem anderen Ende durch alle Segmente der Fiberglassstangen hindurch.

Tipp: Um ein Ausfransen des Kordelendes zu verhindern, empfehlen wir Ihnen, das Kordelende mit einem Feuerzeug vorsichtig zu erwärmen, um die Fransen zu verschmelzen und um eine bessere Gleitfähigkeit durch die Stangen zu gewährleisten.

Bitte hierbei unbedingt daraufuf achten, dass Sie sich im Freien befinden und dass Sie nicht die Vorsichtsmaßnahmen gegen Feuer Ihres Zeitgelandes verstoßen!
Machen Sie auch hier einen doppelten Knoten, nachdem Sie die Kordel durch das letzte Segment der Fiberglasstange gezogen haben.

Elastische Kordel für Hering fehlt bzw. ist beschädigt

Entfernen Sie die defekte Kordel und tauschen Sie diese gegen eine neue aus dem beiliegenden Reparaturset aus. Ziehen Sie die schwarze Kordel 15 durch die Lasche und verknoten Sie diese am Kordelende.

Reinigung und Pflege

VORSICHT! Waschen Sie das Zelt niemals in einer Waschmaschine. Andernfalls kann die Wasserdichtigkeit negativ beeinflusst werden.

VORSICHT! Benutzen Sie niemals Benzin, Lösungsmittel oder andere Reinigungsmittel. Andernfalls drohen Beschädigungen des Produkts.

In allen synthetischen Zelten kann es zu Kondensbildung kommt; luften Sie also so haulig wie möglich, um den Effekt abzuschwächen.

Entfernen Sie Schmutz vom Zelt mit einem weichen Schwamm und klarem Wasser.
Lassen Sie alle Teile gründlich trocknen, bevor Sie das Zeit wieder verpacken. Dies beegt Schimmel, Geruch und Verfürbungen vor.
Sprufen Sie die Reisverschlüsse mit Silikonspray ein, wenn diese beim Öffnen oder Schlieben haken.
Bei hαufiger Verwendung kann die Wasserdichtigkeit des Produkts negativ beeinfusst werden. Sprühen Sie das Zelt davon regelmäßig mit einem Imprägnierspray (im Baumarkt, Fachhandel erhältlich) ein.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.

Garantie

Das Produkt wurde nach strengen
Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft. Im Falle von Mängeln these Produkte stehen ihren gegen den Verkauf des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschlossen.

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf. These Unterlandige wird als Nachweis fur den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material-oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschadigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Material-oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleitheile angesehen werden konnen oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

TENTE 4 PERSONNES

Siebenotigen · Ilvousfaut · Vi servono:

Reparatur-Set/

Kit de réparation

Set di riparazione

Φ12,7 mm

ca./approx. 513 mm

Φ12,7 mm
