MANUALE UTENTE 10032677 Klarstein

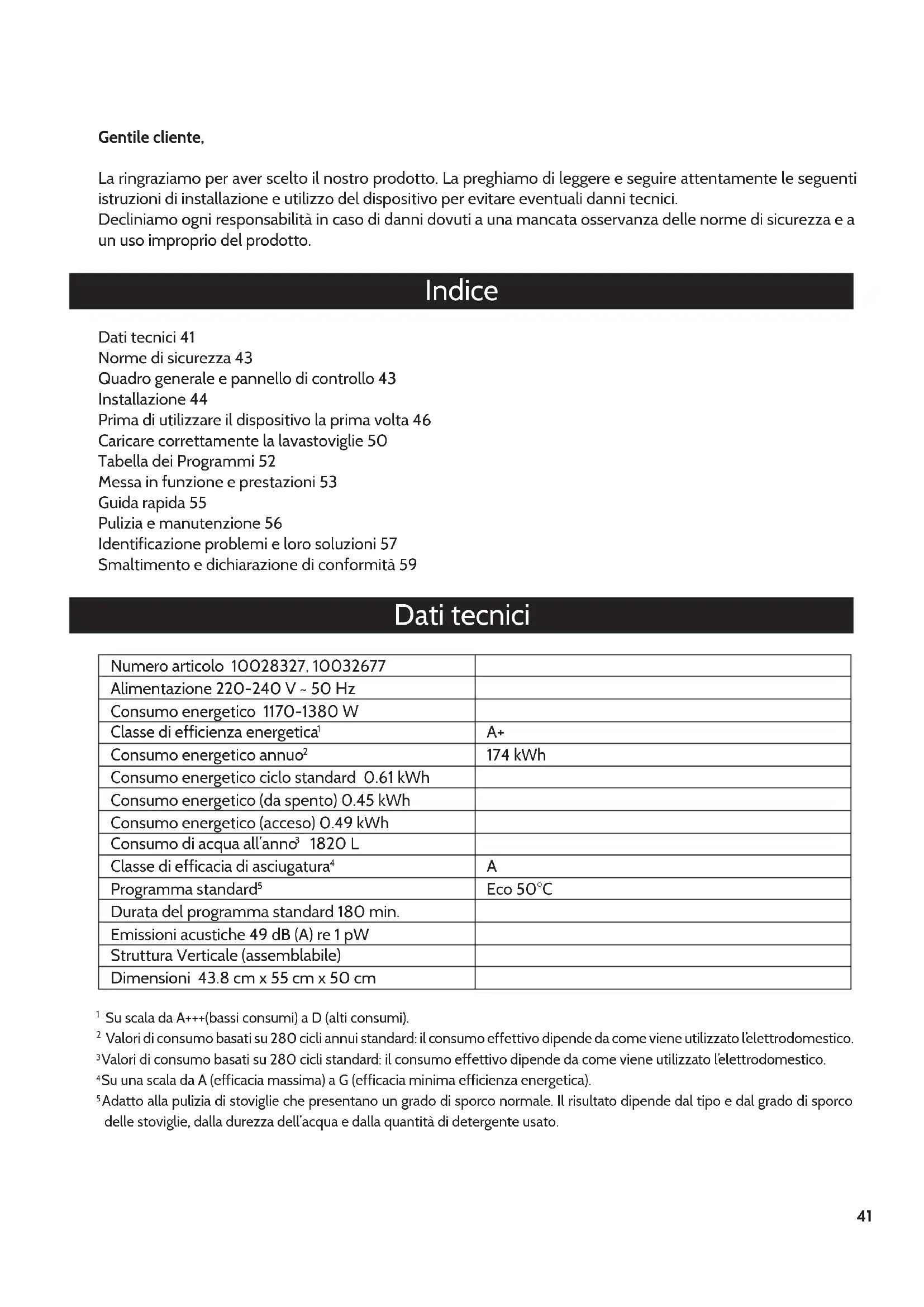

La ringraziamo per aver scelto il nostro prodotto. La preghiamo di leggere e seguire attendamente le seguenti istruzioni di installmente e utilizzo del dispositivo per evitare eventuali danni tecnici.

Decliniamo agli responsabilità in caso di danni dovuti a una mancata osservanza delle norme di sicurezza e a un uso improprio del prodotto.

#

Dati tecnici 41

Normedi sicurezza 43

Quadro generale e pannello di controllo 43

Installazione 44

Prima diutilizzare il dispositivo la prima volta 46

Caricare correttamente la lavastoviglie 50

Tabella dei Programmi 52

Messa in funzione e prestazioni 53

Guida rapida 55

Pulizia e manutenzione 56

Identificazione problemi e loro soluzioni 57

Smaltimento e dichiarazione di conformità 59

Dati tecnici

Numero articolo 10028327, 10032677
Alimentazione 220-240 V ~ 50 Hz
Consumo energetico 1170-1380 W
Classe di efficienza energetica1	A+
Consumo energetico annuo2	174 kWh
Consumo energetico ciclo standard 0.61 kWh
Consumo energetico (da spento) 0.45 kWh
Consumo energetico (acesso) 0.49 kWh
Consumo di acqua all'anno3 1820 L
Classe di efficacia di asciugatura4	A
Programma standard5	Eco 50°C
Durata del programma standard 180 min.
Emissioni acustiche 49 dB (A) re 1 pW
Struttura Verticale (assemblabile)
Dimensioni 43.8 cm x 55 cm x 50 cm

1 Su Scala da A+++(bassi consumi) a D (alti consumi).
2 Valori di consumo basati su 280 cicli anni standard: il consumo effettivo dipende da come viene utilizzato l'eeltrdomestico.
3Valori di consumo basati su 280 cicli standard: il consumo effettivo dipende da come viene utilizzato l'eeltrodomestico.
4Su unaScala da A (efficacia massima) a G (efficacia minima efficienza energetica).
5 Adatto alla pulizia di stoviglie che presentano un grado di sporco normale. Il risultato dipende dal tipo e dal grado di sporco delle stoviglie, alla durezza dell'acqua e alla quantità di detergente usato.

Norme di sicurezza

Leggere le seguenti istruzioni e conservare il presente libretto per agli eventuale consultrazione.

• Questo elettrodomestico non è per uso commerciale,bensi esclusivamente domestico.
• Bambini dagli 8 anni in su e persone le cui capacità fisiche, sensoriali o mentali sono ridotte, oppure persone con mancanza di esperienza o di conoscenza, possono usare l'elettrodomestico solo se sotto sorvegianza e se messe a conoscenza delle istruzioni necessarie e dei pericoli riguardanti l'uso dell'apparecchio. I bambini non devono giocare con l'elettrodomestico.
• L'electrodomestico é da usare in ambienti chiusi e domestici. Non immergere l'elettrodomestico, il cavo o la spina in acqua o in altri liquidi.
• Disinserire la spina prima di agli pulizia e manutenzione. Lavare l'elettrodomestico con un panno umido e con un detergente non aggressivo e sciacquarlo con un panno asciutto.
• Per ridurre i rischi di scosse elettriche, in caso di guasti e malfunzionamenti, collegare l'elettrodomestico a una presa di corrente con messa a terra. Se non si è sicuri che la presa di corrente a diposizione corrisponda ai requisiti richiesti, consultare un elettricista. Collegare l'elettrodomestico solo a prese di corrente con un'alimentazione conforme a quella richiesta e individata.
  Non apportare nessuna modifica alla spina. Essa cui essere modificata e sostuita solo da personale qualificato e competente.
  Non appoggiarsi o sedersi sullo sportello della lavastoviglie.
• Accendere l'elettrodomestico solo quando tutte le componenti sono ben assestate.
• Mention la lavastoviglie è in funzione, après la porta molto cautamente, l'acqua potrebbe schizzare.
  Non pogiare oggetti pesanti sulla porta aperta, l'elettrodomestico potrebber ribaltarsi in avanti.
• Lavare solo oggetti in plastica idonei a essere lavati in lavastoviglie.
• Utilizzare detergenti e brillantanti specifici per lavastoviglie.
• Nonutilizzare saponi, detersivi e detergenti per le mani.
• Non lasciare lo sportello aperto: pericolò di inciampo.
  In caso il cavo si danneggiato, farlo sostituire esclusivamente alla casa di produzione o da personale autorizzato e qualificato.
  Assicurarsi che il cavo di alimentazione non sia eccessamente curvato e non sia appiattito.
• Collegare la lavastoviglie alla rete idrica utilizzando tubi nuovi. Non utilizzato tubi vecchi.
• La capacité standard è di 6 coperti. Non sovraccaricare l'elettrodomestico.
• La pressione massima dell'acqua in ingresso consentita è di 1 MPa.
• La pressione minima dell'acqua in ingresso consentita è di 0.04 MPa.
• I bambini possono ferirsi con il materiale di imballaggio e i vecchi dispositiivi. In merito allo smaltimento, assicurarsi che il cavo di alimentazione elettrica e le guarnizioni siano inutilizzabili.

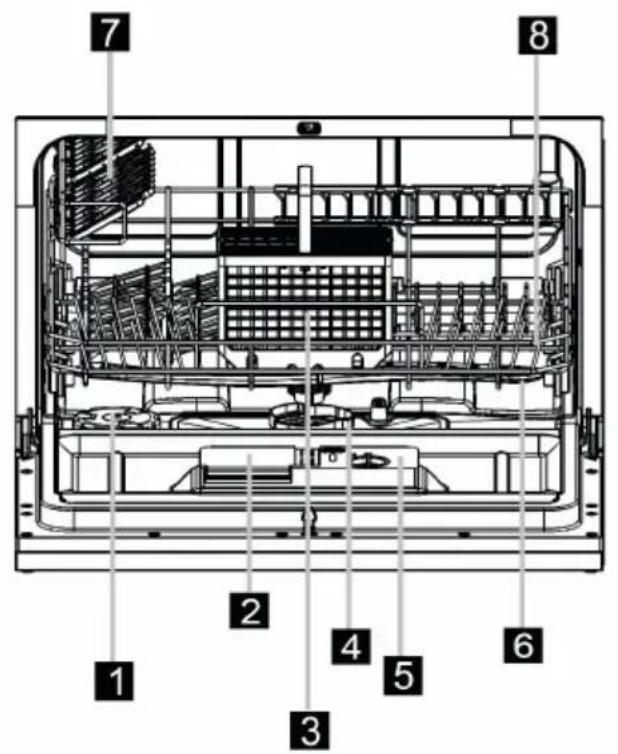

Quadro generale e pannello di controllo

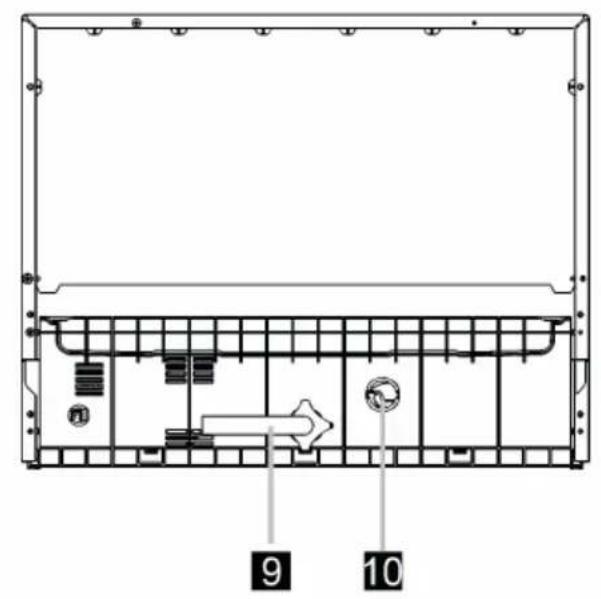

1 Serbatoio per il sale 5 Serbatoio brillantante 9 Attacco tubo di carico dell'acqua
2 Vaschetta detersivo 6 Irroratori 10 Attacco scarico dell'acqua
3 Cestello porta posate 7 Ripiano tazze
4 Sistema di filtraggio 8 Cestello

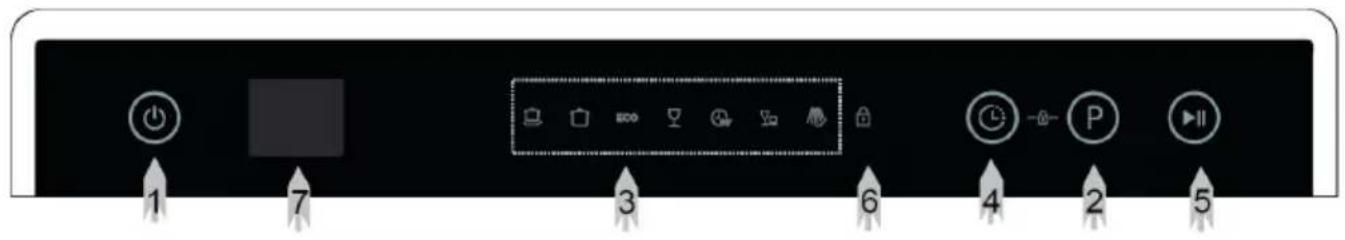

1	POWER: accensione e spegnimento della la-vastoviglie	5	Stat/Pause: inizio o interruzione del programma.
2	Programma: premere più volte per accedere alprogramma da selezionare.	6	Sicurezza bambini: premere contemporanea-mente il tasting per l'inizio posticipato e il tastingProgramma.
3	Spie luminose di controllo: indicano il pro-gramma selezionato.
4	Inizio posticipato: avvio posticipato del programma.	7	Display: indica l'inizio posticipato, le spie di avviso di ricarica del del sale e del brillantante e i codici di erore.

Installazione

Preparazione

• Posizione l'elettrodomestico nelle vicinanze dei tubi di allacciamento della rete idrica, dello scarico e in prossità di una presa di corrente.
• Assicurarsi che i tubi e la spina siano fácilmente accessibili.

Colloczione

Sistemare la lavastoviglie facendo aderire i bianchi o lo schienale ai mobili adiacenti o alla parete. I tubi di carico e di scarico dell'acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliorie installmente.

Collegamento elettrico

Non utilizzare prolunghe o adattatori. Assicurarsi che la presa di corrente sia con messa a terra e che sia a norma di legge. Collegare l'elettrodomestico a una presa la cui alimentazione corrisponda alla quale indica. Assicurarsi che la presa sa compatibile con la spina dell'elettrodomestico. In caso contrario, rivolgersi a un technique specializzato.

Allacciare e scollegare il tubo di carico dell'acqua

Per l'allaccio utilizzato solo tubi nuovi. La pressione dell'acqua deve essere compresa tra 0.04 e 1 MPa. In caso i valori siano al di sotto di quelli individati rivolgersi a un technician specializzato.

• Allacciare del tubo di carico dell'acqua: avvolgere completeness il tubo di alimentazione di sicurezza al sostegno posito sul retro della lavastoviglie e successivamente allacciarlo bene a un rubinetto con bocca filettata da 3/4 gas. Apriere completeness il rubinetto prima di avviare la lavastoviglie.
• Scollegare il tubo di carico. Chiudere il rifornimento di acqua. Svitare il tubo di carico dal rubinetto.

Importante: assicurarsi che i tubi siano ben avvitati al rubinetto. In caso di inutilizzo prolongato, far scorrere l'acqua finché non sia limpidaosi che le valvole di aspirazione non vengano ostruite o vengano danneggiate delle impurità presenti nell'acqua.

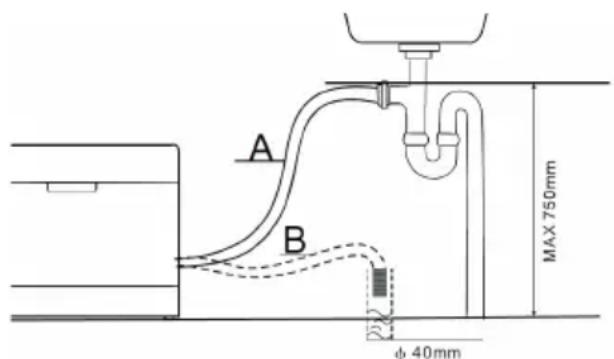

Allaccio scarico acqua

Inserire il tubo flessibile di scarico in uno rigido con un diametro minimo di 4 cm, oppure lasciarlo nel lavello evitando di piegarlo o comprimerlo.

Utilizzare gli attacchi per tubi flessibili inclusi nella confezione. Il tubo di scarico rigido (A) deve essere posizionato a un'altezza di massimo 75~cm e il tubo di scarico flessabile (B)non deve essere immerso nell'acqua in modo da evitare un reflusso.

Importante: avvitare saldamente il tubo di scarico alla conduttura di scarico tramite gli attacchi per tubi fusibili inclusi nella confezione.

Raccolta delle acque di scarico

Se il lavello è più alto di un metro dal pavimento, l'acqua in effesso nei tubi non può essere scaricata direttamente nel lavello. Sarà necessario scaricare l'effesso di acqua in una vaschetta o altri recipiente esternoippo ad un livello inferiore a quello del lavello.

Prolunga tubi idraulici

In caso sia necessaria una prolonga, per il tubo di scarico assicurarsi cheessa si perfettamente compatibile e che non superi la lunghezza di 4 metri. Tubi troppo lunghi possono influenzare negativamente le prestazioni pulenti della lavastoviglie.

Prima di utilizzato il disposativo la primaolta

Prima di utilizzare la lavastoviglie per la primaolta verificare i seguenti punti:

• La lavastoviglie è stabile e è posizionata su un piano rigido.
  Il tubo di carico dell'acqua è aperto, allacciato saldamente e non è perforato.
• Il cavo di alimentazione elettrica è ben inserito nella presa di corrente.
  L'alimentazione elettrica è disponibile.
• Tutto il materiale di imballaggio e le etichette sono stati rimossi.

Caricare sale

• Utilizzare solo sale specifico per lavastoviglie. Gli altri tipi di sale, per esempio il sale da cucina, posso nanneggiare l'elettrodomestico. La garanzia decade in caso di danni dovuti all'utilizzo di sale non idoneo.
• Riempire il serbatoio del sale appena prima di avviare il programma di pulizia in modo da evitare che eventuali gran di sale e l'acqua salata rimangano sul fondo nell'elettrodomestico provocandone al corrosione.

Il serbatoio del sale è posizionato sotto il cestello e deve essere riempito come spiegato qui di seguito:

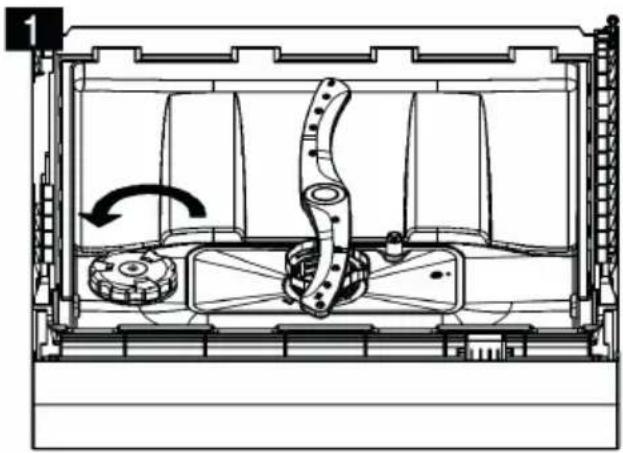

• Rimuovere il cestello e svitare il coperchio del serbatoio per il sale (1).
• Prima del primo lavaggio, riempire il serbatoio del sale con 1 L d'accua.

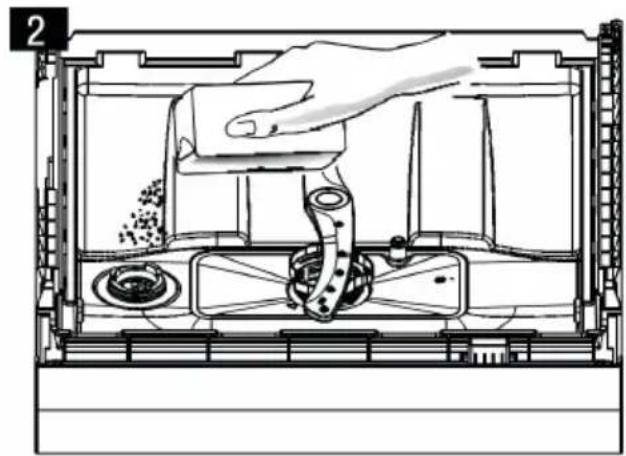

• Utilizzando l'apposto imbuto incluso nella confezione,aggiungere circa 1 Kg di sale (2). Enormale che l'acqua fuoriesca durante il riempimento di sale.
• Riavvitare in senso orario il coperchio del serbatoio del sale.
• Dopo che il serbatoio è stato riempito, la spia del sale rimane normalmente spenta per 2 -6 giorni.
• Il programma di lavaggio deve essere avviato subito dopo che il serbatoio del sale è stato riempito, altrimenti l'acqua salata può danneggiare il systemà di filtraggio, la pompa e altri componenti importanti.

Note: Il serbatoio del sale deve essere ricaricato solo quando la spia corrispondente sul pannello di controllo si accende. In base a come e quanto sale viene disciolto, cui capitàre che la spia di controllo si accenda nonostante il serbatoio contenga alla sua. In caso si riscontrino macchie di sale, avviare un programma rapido di risciacquo.

Impostare la quantità di sale

Dopo l'accensione chiudere lo sportello entro 60 secondi. Tenere premuto per 5 secondi il tasto Start/Pause per attivare la procedura di regolazione dell'addolcitore dell'acqua.

Premere Start/Pause per selezionare il settaggio più appropriato secondo le condizioni locali dell'acqua. Le impostazioni cambieranno nella segunte sequenza: H1 >H2 > H3 > H4 > H5 > H6.

Durezza dell'accua		Impostazioni addolcitetere dell'accua	Spia sul Display
°dH1	mmol/l2
0-5 0-0.9 1 H1
6-11 1.0-2.0 2 H2
12-17 2.1-3.0 3 H3
18-22 3.1-4.0	4*	H4
23-34	4.1-6.1	5 H5
35-45	6.2-8.0	6 H6

1 Gradi tedeschi
2 Gradi internazionale
* Impostazione di fabbrica H4.

Se entro 5 secondi non riceve nessun input, la lavastoviglie passa alla modalita standby.

Caricare il brillantante

Il brillante facilita l'asciugatura delle stoviglie facendo scivolare l'acqua alla superficie, casi che non riman-gano striature o macchie. Questa lavastoviglie è progettata solo per brillantanti liquidi. Il serbatoio per il brillantante èosto all'interno dello sportello, accanto alla vaschetta per il detersivo. Per caricare il brillantante, aprire il tappo e riempire il serbatoio di brillantante, fino a che l'indicatore di livello non diventa completenessl scuro. Il serbatoio può contenere massimo 110 ml di brillantante.

Il brillante viene rilasciato durante il risciacquo finale per evitare che sulle stoviglie restino i segni delle goccioline d'acqua. Utilizzato solo detersivi dimarca per lavastoviglie. Non versare nel comparto del brillantante sostanze di altri tipo, per esempio detersivi liquidi, additivi per la pulizia della lavastoviglie. Questo potrebbe danneggiare l'apparecchio.

Ricaricare il brillantante

Quando la spia del brillante lampeggia, è possibile valutare la quantità riamnente tramite la finestra di visualizzazione posta affianco del tappo. Quando il serbatoio è pieno, la spia è scura. Quando la quantità si riduce la finestra di visualizzazione diventa sempre più chiara. Assicurarsi che 14 del serbatoio sia riempito di brillantante.

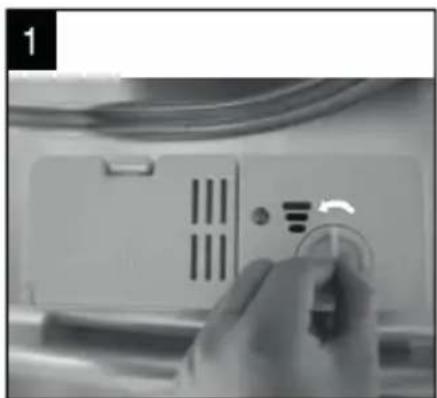

1. Ruotare il tappo verso sinistra e rimuoverlo.

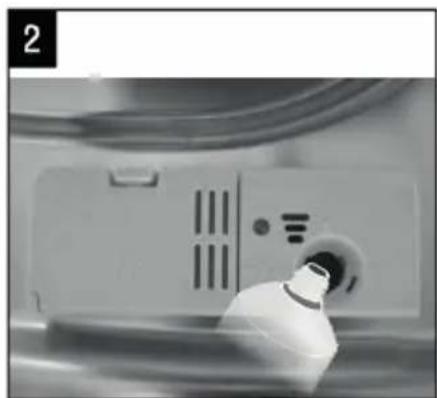

2. Versare nel serbatoio il brillante assicurandosi di non riempirlo eccessivamente.

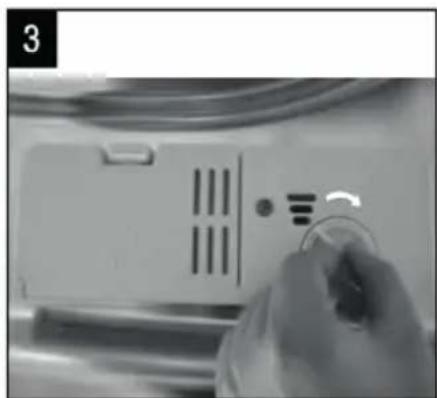

3. Inserire nuovamente il coperchio e richiuderlo ruotandolo verso destra.

Fare attenzione a non riempire troppo il serbatoio, per evitare la formazione eccessiva di schiuma. Con un panno vecchio rimuovere l'eventuale brillantante fuoriuscito durante il riempimento e non dimenticare di reinserire il tappo.

Impostare la dose di brillantante

La dose di brillante è regolabile dal livello 4 al livello 6. Iniziare dal livello 4. In caso di macchie sulle stoviglie o problemi di ascugatura, augmentare la dose di brillante rilasciato, rimuovendo il tappo del serbatoio e ruotando la manopola in posizione 5. Se le stoviglie non risultano più ben asciutte o presentano più macchie, portare la manopola sulla successiva posizione fino a che sulle stoviglie non si notano più macchie. Aumentare la dose e il livello, se sulle stoviglie lavate rimangono gobce d'acqua o macchie di calcare. Il livello 4 è consigliato alla casa di produzione. Diminuire la dose di brillante rilasciato, se le stoviglie presentano striature biancastre ed appiccicose o patine bluastre.

Tipidetersovio

Le sostanze chimiche containe nei detersivi sono importanti per rimuovere lo sporco e le incrostazioni dalle stoviglie. Quasi tutti i detersivi attualmente in commercio sono idonei a tale scopo.

Di norma i nuovi detersivi in polvere sono alla fosfati. Quindi in questi prodotti l'azione addolcente dei fosfati è assente. In quello caso si raccomanda di riempire col sale il relativo serbatoio,anche se la durezza dell'acqua è solo 6 dH. Nel caso di detergenti alla fosfati con acqua dura, su stoviglie e bicchieri si notano spesso macchie bianche. In quello caso aggungere una maggior quantità di detersivo per ottenere risultati migliori. I detersivi alla cloro hanno un'azione sbiancante limitata. Macchie resistenti e colorate non saranno eliminarepletamente. In quosti casi selezionare un programma con temperatura più alta.

Detersivi concentrati

In base alla loro composizione chimica, i detersivi si dividono in due categorie:

• Detersivi convenzionali, detersivi alcalina, con componenti caustici.
• Detersivi a basso contento alcalino, contenti enzimi naturali.

Detersivi in pastiglie

Detersivi in pastiglie di diversi marchi si sciolgono a velocità differenti. Per questo motivo alcuni detersivi in pastiglie non riescono a sciogliersi completeness e sviluppare la loro azione detergente nei programmi di lavaggio brevi. Percio, quando si utilizzato detersivi in pastiglie selezionare programmi lunghi per consentire una completa rimozione dei residiui di detersivo.

Note: alcune pastiglie sono idonee solo per modelli di lavastoviglie con funzioni 3 in 1 o con programmi 3 in 1.

Caricare il detersivo.

Riempire la vaschetta del detersivo sempre prima di avviare un programma di lavaggio seconde leindicazioni presenti nella "Tabella dei programmi". Questa lavastoviglie utilizza minori quantità di detersivo e brillante rispetto alle lavastoviglie tradizionali. Generalmente, per un normale ciclo di lavaggio è sufficiente un cucchiaio da tavola di detersivo. Una maggiore quantità dovra essere utilizzata nel caso di stoviglia particolaremente sporche. Riempire il distributore subito prima di avviare la lavastoviglie, altrimenti il detersivo potrebbe inumidarsi e non scigliiersi completeness.

• In caso la vaschetta sia chiusa, premere il coperchio per aprirla.
• Riempirla di detersivo molto più del lavaggio. Utilizzare solo detersivi specifici o idonei per lavastoviglie.

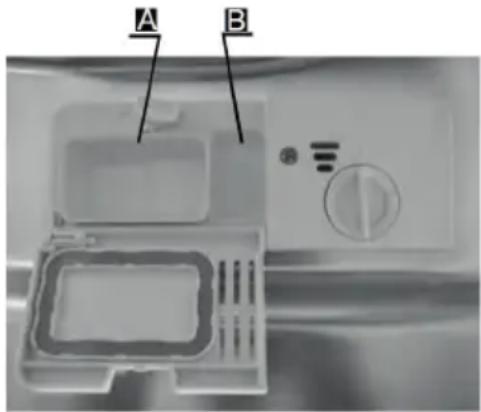

• Riempire la vaschetta di detersivo:

• A = comparto per detersivo per cicli di lavaggio principale.

• B = comparto detersivo per il prelimavaggio.

• Osservare i consigli per dosaggio e conservazione del fabbricante, come indicate sulla confezione del detergente.

• Chiudere fermamente il coperchio e premere fino a bloccarlo.
• In caso di sporco ostinato,aggiungere del detersivo nella vaschetta per il prelavaggio.

Note: Informazioni sulla quantità di detersivo da utilizzato per ciascun programma sono riportate nel capitolo "Programmi di lavaggio" Tenere presente che tali quantità possono variar a seconda del grado di sporco e della durezza dell'acqua. Attenersi alle indicazioni del fabbricante riportate sulla confezione del detersivo.

Caricare correttamente la lavastoviglie

• Si consiglia di lavare in lavastoviglie solo stoviglie idonee.
• Utilizzare solo detersivi delicati per lavastoviglie, come indicate nel capitolo precedentamente nella sezione "Tipi di detersivo".
• Si consiglia di lavare le stoviglie delicate selezionando programmi con le più basse temperature possibili.
  Per evitare danni non estrarre bicchiere e posate immediatamente dopo la fine del programma di lavaggio.

Stoviglie non adatte al lavaggio in lavastoviglie

Stoviglie e posate non adatte Stoviglie sono adatte
· Posate o stoviglie con manici in legno, osso o ma-dreperla. · Posate e stoviglie in plastica non resistenti al calore. · Vecchie posate con parti incollate con resine non resistenti al calore. · Stoviglie e posate rivestite. · Oggetti in rame o in peltro. · Bicchieri in vetro di cristallo. · Oggetti non in acciaio inossidabile. · Stoviglie in legno. · Stoviglie e posate in plastica	· Alcuni tipi di bicchiere che possono divertare opa-chi dopo numerousi lavaggi. · Oggetti in alluminio e argento che tendono a scolorire durante il lavaggio. · Stoviglie smaltate che tendono a scolorire se lavati di frequente.

Prima di caricare la lavastoviglie

Prima di caricare i cestelli, eliminare delle stoviglie i residui di cibo e vuotare bicchieri e i contentitori dei liquidi rimasti. Non è necessario un risciacquo Preventivo tutto acqua corrente. Sistemare le stoviglie come segue:

• Sistemare le tazze, i bicchieri, le pentole e le padelle con l'aperture rivolta verso il basso in modo che l'accua non si raccolga al loro interno.
• Posizione are le pentole profonde in posizione inclinata per favorire il deflusso dell'acqua.
• Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino.
• Assicurarsi che gli irroratori ruotino liberamente.
  Non lavare utensili troppo piccoli che possono lavormente cadere dal cestello.
  Le stoviglie non devono essere sistmate una ricerca o coprisci a vicenda.
• Posizionare le stoviglie di maggiori dimensioni nel cestello.
  Gli utensili lunghi e affilati devono assere sistemati nel cestello in posizione orizzontale.
• Per ottenerile miglioriorisresultati, non sovraccaricare la lavastoviglie.

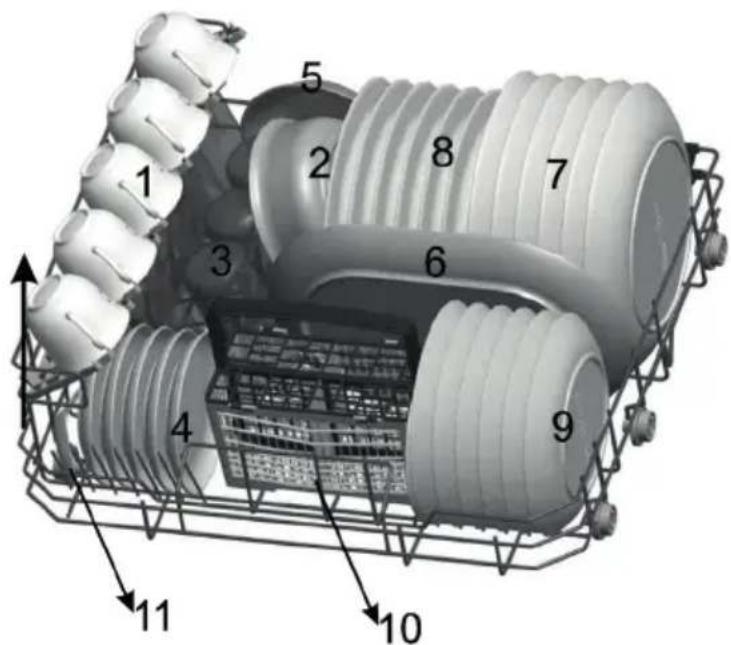

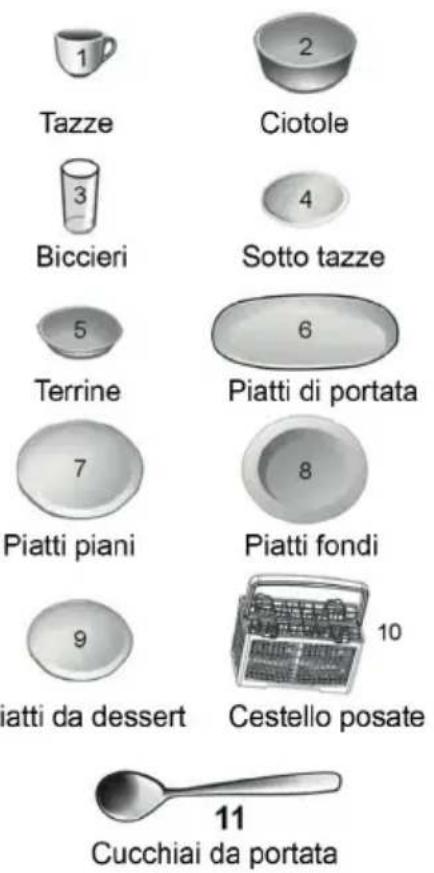

Come caricare correttamente il cestello

Posicionare le stoviglie nel cestello in modo che gli irroratori ruotino liberamente.

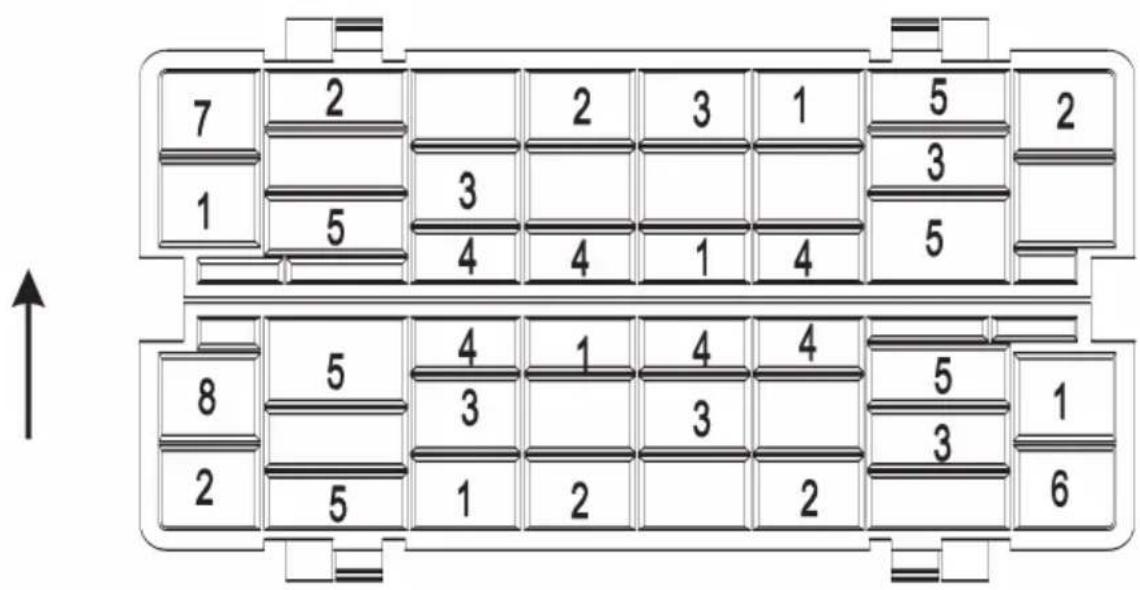

Come caricare il cestello delle posate

Sistemare le posate nel relativo cestello con in manici verso il basso. Sistemare i cucchiai nelle fissure apposite e i coltelli o i cucchiai lunghi in posizione orizzontale nel cestello.

Importante: coltelli e gli utensili con punte taglienti devono essere sistemati con le punte rivolte verso il basso. Non ammassare le posate.

1 Forchetta
2 Cucchiaio da minestra
3 Cucchiaio da dessert
4 Cucchiaio da te
5Coltello
6 Cucchiaio portata
7Mestolo
8 Forchetta da portata

Tabella dei Programmi

Programma	Descrizione Ciclo di lavaggio	Detersivo Prela-vaggio/Lavaggio	Tempi in minuti	Consumo in kWh	Consumo in litri
Intensivo	Per stovigliè parti-colarmente sporche come pentole e padelle e con residui di cibo essiccati.	Prelavaggio (50 °C)Lavaggio (70 °C)Risciacquo Risciacquo Risciacquo (70 °C)Asciugatura	3/15 gr o 1-2 pastiglia	140 0.9	10
Normale	Per stovigliè delicate normalmente spor-che.	Prelavaggio Lavaggio (60 °C)Risciacquo Risciacquo (70 °C)Asciugatura	3/15 gr o 1 pastiglia	120 0.7	8
ECO (*EN 50242)	Per stovigliè come pentole, piatti e bic-chieri normalmente o leggermente sporchi.	Prelavaggio Lavaggio (50 °C)Risciacquo Risciacquo (70 °C)Asciugatura	3/15 gr o 1 pastiglia	180 0.6	61 6.5
Vetro	Per carichi legger-mente sporcchi come vetro e ceramicà.	Lavaggio (45 °C)Risciacquo Risciacquo (60 °C)Asciugatura	18 gr o 1 pastiglia	75 0.5	7.0
Rapidò	Per stovigliè legger-mente sporche che non necessitano di un'asciugatura extra.	Lavaggio (40 °C)Risciacquo Risciacquo (40 °C)	3/15 gr 30	0.23 6
Ammollo	Programma di am-mollo per piatti che saranno lavati più tardi.	Risciacquo 15	0.01 2.2
90'90 min.	Per stovigliè e vetro molto sporcchi.	Lavaggio (65 °C)Risciacquo (70 °C)Asciugatura	18 gr o 1 pastiglia	90 0.6	7.0

*EN 50242: quello programma è il ciclo di collaudo con le seguenti impostazioni:
Capienza standard: 6 coperti
Impostazione brillante: 6
Consumo di energia (spento): 0.45
Consumo di energia (acceso): 0.49

Messa in funzione e prestazioni

Avvio di un ciclo di lavaggio

1. Inserire la spina nella presa di corrente.
2. Premere il tastingo Programmi e selezionare il programma di lavaggio nel segunte ordine: ECO > Vetro > 90 Min. > Breve > Intensivo > Normale. Appena selezionato il programma, la spia luminosa corrispondente si accende.
3. Premere Start/ Pause per avviare il programma. Se durante un ciclo di lavaggio, si preme Pause, la spia del programma smette di lampeggiare e l'avvisatore acustico si attivera agli minuto, fino a che non si preme nuovamente il tasto Start.

Cambio programma di lavaggio

Un ciclo in corso può essere modificato solo se è iniziato da peu tempo. In caso contrario il detersivo potrebbe essere più stato rilasciato e l'acqua di lavaggio scaricata. In quello caso il distributore del detersivo deve essere di nuovo riempito.

1. Premere Start/Pause per arrestare la lavastoviglie.
2. Tenere premuto per 3 secondi il tastingo Programmi e la lavastoviglie passa in modalità standby. Quindi modificare il programma e riavviare la lavastoviglie.

Note: Se si apre lo sportello durante un ciclo di lavaggio, la macchina entrera in pausa. Una volta chiuso lo sportello, e premuto il tasting Start /Pause, la lavastoviglie riprenderà a funzionare dopo 10 secondi.

La spia luminosa indica lo stato corrente della lavastoviglie.

• Spia luminosa sempre accesa: Standby o pausa.
• Spia luminosa lampeggiante: Programma di lavaggio in corso.

Aggiungere stoviglie:

Unstoviglia puo essere caricata in qualsiasi momento prima che si apra il distributore del detersivo.

1. Premere Start /Pause e après leggermente lo sportello fino all'arresto degli gli irroratori.
2. Dopo che gli irroratori si sono fermati è possibile apriere lo sportello completamente.
3. Introduire le stoviglie e chiudere lo sportello. Premere Start/ Pause e la lavastoviglie si riavviera bajo 10 secondi.

Scaricare le stoviglie al terme del programma di lavaggio

1. Spagnere la lavastoviglie premendo il tasto POWER (accensione /spegnimento) e chiudere il rubinetto dell'acqua.
2. Apire lo sportello con cautela. Le stoviglie calde sono più soggette a rompersi. Lasciarle raffreddare per 15 minuti prima di estrarle; in quello modo saranno più asciutte.
3. Scaricare la lavastoviglie. La presenza di umidità all'interno della lavastoviglie è un fenomeno normale.

Guida rapida

1	Accendere la lavastoviglie	Premere il tasto POWER e aprire lo sportello.
2	Caricare il detersivo	Ad ogni programma di lavaggio riempire la vaschetta grande. Riempire la vaschetta piccola solo per programmi con il prelavaggio.
3	Controllare il brillante	La spia luminosa C indica se nel serbatoio c'è ancora brillante.
4	Controllare il sale rige-nerante	Ricaricare il sale, appena la spia luminosa si illumina sul display.
5	Caricare al lavastoviglie	Rimuovere i resti di cibo dalle stoviglie: seguire le istruzioni su come cari-care la lavastoviglie.
6	Selezionare il programma di lavaggio	Chiudere lo sportello e premere il tasto Programmi fino a che la spia del programma desiderato si illumina.
7	Avviare la lavastoviglie	Aprire il rubinetto dell'accua e premere il tasto Start/Pause. Il programma si avvia dopo 10 secondi.Cambio del programma di lavaggio:Un ciclo in corso cui è essere modificato, fino a che il detersivo non è stato rilasciatto. In caso contrario il distributore del detersivo deve essere di nuovo riempito.Premere Start/Pause per 3 secondi e il programma di lavaggio in corso si interrompe. Selezionare un altre programma e avviarlo.Aggiungere stoviglie:Premere Start/Pause, per arrestare il programma. Aprire lo sportello, inse-riere le stoviglie, richiudere lo sportello e premere Start/Pause. Dopo 10 secondi il programma di lavaggio si riavvia.In caso la lavastoviglie si spegne durante il lavaggio.In caso il programma di lavaggio viene interrotto, riaccendere la lavastoviglie e selezionare di nuovo il programma. Questo riprenderà dal punto in cui è stato interrotto.
8	Spagnere la lavastoviglie	Appena il ciclo di lavaggio è terminato, l'avvisatore acustico suona per 8 secondi. Premere il tasto POWER per spegnere l'elettrodomestico. Se non viene spenta, la lavastoviglie passa in modalità standby e si spegne automaticamente dopo 30 minuti.
9	Scaricare la lavastoviglie	Attendere 15 minuti prima di estrarre le stoviglie. Le stoviglie calde sono più soggetti a rompersi e inoltre in quello modo si asciugheranno più ve-locamente. Trascorsi 15 minuti è possibile scaricare la lavastoviglie.

Pulizia e manutenzione

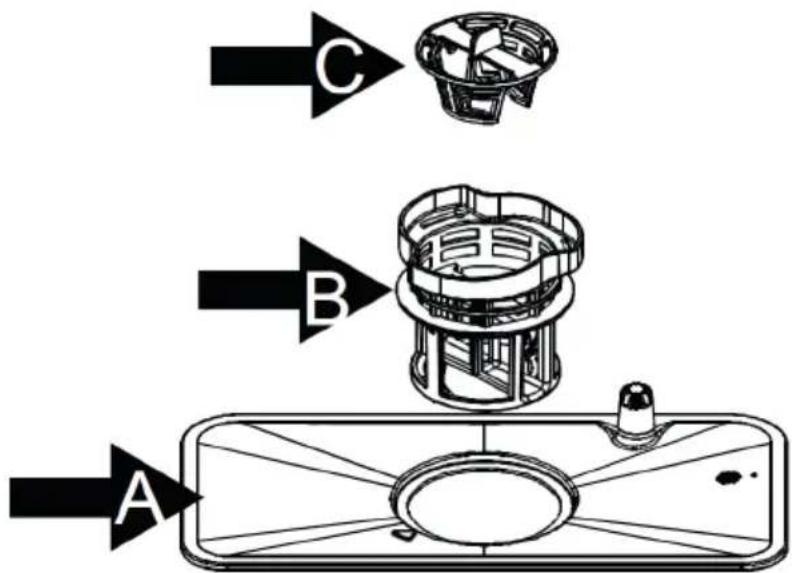

Sistema di filtraggio

Ilaggio evita che residui grossolani di cibo o altri oggetti finiscano nella pompa.

Filtro a maglia larga (C)

Le particelle di cibo più grandi, come peszzi di alla o vetro vengono trattenute dal filtro a maglia larga. Per rimuovere questi residui dal filtrro spingere delicatamente il tappo sulla parte superiore del filtro, sollevarlo e svuotarlo.

Ziltro a maglia fine (B)

Questo filtrone trattiene lo sporco ei residui di cibo raccolti nel pozzetto evitando che si depositino di nuovo sulstoviglie durante il ciclo di lavaggio

Filtro principale (A)

Le particelle di cibo e sporcizia trattene da quelloFocusedo disintegrate dall'irroratoretramite un getto speciale ed eliminatetraverso lo scarico.

Smontare ilsystemadifiltraggioper la pulizia

Il filtro consente unefficace rimozione delle particelle di cibo e permette che l'acqua per il lavaggio in circolazione durante il ciclo, sia pulita. Per prestazioni e risultati migliorori, il filtrto deve essere pulito regolarmente una volta la settimana. Per quello motivo è bene rimuovere le particelle di cibo più grandi bloccate nel filtrto dopo agli ciclo di lavaggio, sciacquando il filtrto sotto acqua corrente.

Importante: Non utilizzare mai la lavastoviglie sono i filtri. Lerrata installatione del filtro cui ridurre le prestazione dell'apparecchio e danneggiare stoviglie.

1. Ruotare il filtro a maglia larga in senso antiorario e sollevare verso l'alto il gruppo del filtri.
2. Separare i filtri uno dall'alto.
3. Dopo la pulizia, rimontare le parti del filtrro come migliorato in figura.

Indicazioni importanti per la pulizia dei filtri

• Per pulire il filtro a maglia larga, usare uno spazzolino.
• Quando si puliscono i filtri, non sbatterli. Ciò potrebbe provocare la deformazione e di consegenza ridurre le prestazioni della lavastoviglie.

Pulizia della lavastoviglie

Pulire Il pannello dei comandi con un panno leggermente inumidito e dopo la pulizia asciugarlo accuratamente.
- Per le superfici esterne'utilizzare un buona cera lucidante.
- Non utilizzato oggetti acuminati, spugne o detersivi abrasivi.
- Per la pulizia del profilo attorno allo sportello utilizzato solo un panno inumidito e tiepido, Per evitare la penetrazione di liquidi nella serratura dello sportello non utilizzato detersivi spray di alcun tipo.

Protezione dal gelo

Adottare misure per la protezione della lavastoviglie dal gelo in inverno. Dopo agli ciclo di lavaggio procedere come descritto di seguito:

1. Scollegare la lavastoviglie alla rete elettrica di alimentazione.
2. Chiudere il rubinetto dell'acqua e scollegare il tubo di carico alla valvola dell'acqua.
3. Scolare l'acqua dal relativo tubo e alla valvola e raccogliere l'acqua in una vaschetta.
4. Ricollegare il tubo di carico alla valvola dell'acqua.
5. Togliere il filtro sul fondo della vasca e con una spugna asportare l'acqua fuoriuscita.

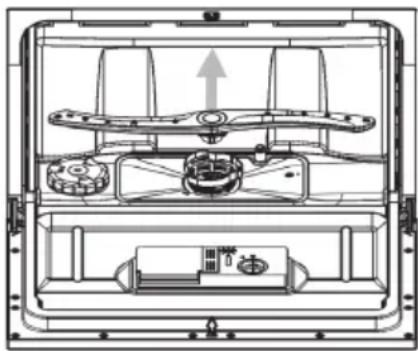

Pulizia degli irroratori

L'irroratore deve essere pulito regolarmente. Per estrarre l'irroratore, afferrarlo al centro e tirarlo verso l'alto. Lavarlo sotto acqua corrente e inserirlo nuovamente.

Verificare che l'irroratore sia inserito correttamente e che i loro bracci ruotino alla osta coli.

Corretta manutenzione della lavastoviglie

• Dopogni lavaggio: chiudere l'alimentazione dell'acqua e lasciare lo sportello socchiuso per eliminare umidità e odori.
• Staccare la spina: prima di eseguire la pulizia o la manutenzione dell'apparecchio estrre re la spina alla presa di corrente.
  Non utilizzare solventi o prodotti abrasivi: per pulire l'esterno e le parti in gomma della lavastoviglie, non usare solventi o detergenti abrasivi. Utilizzato soltanto un panno, acqua tiepida e sapone. Per eliminare eventuali macchie dalle superfici interne utilizzato un panno imbevuto di acqua e poco aceto oppure un prodotto specifico per lavastoviglie.
  In caso di inutilizzo prolongato: eseguire un ciclo di lavaggio a vuoto, quando scollegare la spina alla presa di corrente, chiudere l'acqua e lasciare lo sportello dell'apparecchio socchiuso. Ciò consente di allungare la durata delle guarnizioni ed evita la formazione di odori all'interno della lavastoviglie.
• Spostamento dell'apparecchio: se l'apparecchio deve essere spostato, cercare di tenerlo in posizione verticale. Se fosse assolutamente necessario ribaltarlo, appoggiarlo sulla parte posteriorie.
• Guarnizioni: una delle cause che provocano la formazione di odori nella lavastoviglie sono i residui di cibo trattenuti dalle guarnizioni. La periodica pulizia delle guarnizioni con una spugna umida eviterà questo fenomeno.

Identificazione problemi e loro soluzioni

Problema Possibili cause	Soluzione
La lavatrice non parte.	Il fusabile è bruciato o guasto.	Sostituire il fusabile o resettare l'interruttore. Scollegare tutti gli apparetti serviti dallo stessocircuito della lavastoviglie.
	L'alimentazione elettrica non è stata attivata.	Assicurarsi che la lavastoviglie sia accesa e lo sportello ben chiuso. Assicurarsi che il cavo di alimen-tazione sia correttamente inserito nella relativa presa.
	Lo sportello non è ben chiuso.	Assicurarsi di chiudere bene e fissare lo sportello.
L'acqua non viene scaricata alla lavastoviglie.	Il tubo di scarico è piegato. Controllare il tubo di scarico.
	Il filtrò è intasato. Controllare il filtrò a maglia larga.
	Lo scarico è intasato. Controllare che lo scarico avvenga sono intoppi. Se il problema persistsiste, rivolgersi a un idraulico.
Schiuma nella vasca.	Detersivo non adatto.	Usare solo detergenti apposti per lavastoviglie. In presenza di schiuma, aprire la lavastoviglie e lasci-are evaporare la schiuma. Aggiungere dell'acqua acqua fredda nella vasca. Chiudere la lavastoviglie, quando selezionare qualiasi cielo in modo che la lavastoviglie scarichi l'acqua con la schiuma.
	Fioriuscita del brillantante.	Asciugare sempre eventuali fuoriuscite immedia-tamente
Macchie sulle super-fici interne.	E'stato utilizzato un deterviso con coloranti.	Utilizzare detergenti privi di coloranti.
Patina bianca sulla superficie interna.	Resti di minerali nell'acqua dura.	Pulire l'interno con una spugna umida con del detergente per lavastoviglie. Indossare quanti di gomma.Non usare altri detergenti.
Macchie di ruggine sulle posate.	Le posate non sono in acciaio inossidabile.	Lavare solo posate in acciaio inossidabile.
	Dopo aver caricato il sale, non è stato avviato un programma di lavaggio.	Eseguire sempre il lavaggio rapido sono stovligie, dopo aver aggiunto il sale.
	Coperchio del serbatoio del sale è allentato.	Assicurarsi che il coperchio sia ben chiuso.
Colpi all'interno della vasca.	L'irroratore urta contro un oggetto nel cestello.	Interrompere il programma e risistemare le stovig- lie casi che l'irroratore si nuova essere intralci.
Tintinnio all'interno della vasca.	Le stoviglie non sono ben ferme nella vasca.	Interrompere il programma e risistemare le stovig- glie
Battiti all'interno dei tubi dell'accua.	La causa potrebbe essere l'installazione o la sezione delle tubazioni.	Questo non influsce sulla funzionalità della lava-stoviglie. In caso di dubbio contattare un idraulico qualificato.
Le stoviglie non sono pulite.	Le stoviglie non sono state caricate correttamente.	Consultare leindicazioni del paragrafo "Caricare la lavastoviglie".
	Il programma scelto non era sufficiente.	Selezionare un programma più intensivo.
	Il detersivo erogato non era sufficiente.	Utilizzare una maggiore quantità di detersivo o cancellarlo.
	Alcuni oggetti bloccano gli irroratori.	Risistemare le stoviglie in modo che gli irroratori possano ruotare liberamente.
	Ilsystema filtrante non pulito o non correttamente installato.	Pulire e/o sistemare correttamente il systema filtrante. Pulire gli irroratori.
Bicchieri/vetro appannati.	Combinazione di acqua morbi- da edccesso di detersivo.	Impiegare meno detersivo se l'acqua è dolce e se- lezionare un ciclo più breve per i bicchieri e il vetro.
Segni neri o grigi sulle stoviglie.	Sfregamento di utensili diAllu- minio contro le stoviglie.	Utilizzato un detergente mediamente abrasivo per eliminare questi segni.
Resti di detersivo lasciato nelle va-schette.	Le stoviglie bloccano la distribuzione del detersivo.	Ricaricare le stoviglie in modo corretto.
Le stoviglie non sono asciutte.	Caricamento non corretto.	Caricare le stoviglie come suggerito nelle istruzi- oni.
	Poco brillantante. Aumentare la dose di brillantante.
	Le stoviglie sono state estratte troppo presto.	Dopo il lavaggio, lasciare le stoviglie per 15 minuti nella lavastoviglie. Apriere leggermente lo sportello in modo tale da far uscire il vapore.
	È stato selezionato il program- ma sbagliato.	Nei cici brevi la temperature per il lavaggio e l'asciugatura è più bassa. Scegliere un programma più lungo.
	Posate con rivestimento di bassa qualità.	Posate e stoviglie di quello tipo non sua adatte ad essere lavate in lavastoviglie.

Codici erreore

In caso di malfunzionamenti, il display dell'apparecchio visualizza dei codici per avertire l'utente:

Codice Significato Possibili cause
E1 Intra	cio alla fornitura di acqua.	Il rubinetto non è aperto, la fornitura di acqua è interrotta, la pres-sione dell'acqua è troppo Bassa.
E4	Perdite di acqua.	Un elemento della lavastoviglie ha una perdita. Chiudere l'alimentazione dell'acqua e rivolgersi a un idraulico. Se nella vasca è presente dell'acqua a causa di traboccamenti o perdite,questa deve essere eliminata prima di riavviare la lavastoviglie.
E9 Un tasto viene premuto per più di 30 secondi.		Il tasto è bloccato.

Smaltimento

Questo simbolo a sinistra (un cassetto dei rifiuti mobile barrato) è conforme alla direttiva europea 2002/96/CE e indica che il presente prodotto non deve essere smaltito insieme ai rifiuti urbani. Per ulteri informazioni sul regolamento vigente in merito alla raccolta differenziata di apparecchiature elettroniche ed elettriche, si prega di contattare le autorità locali responsabili dello smaltimento dei rifiuti. I vecchi elettrodomestici non rientrano tra i rifiuti urbani. Attraverso uno smaltimento responsable e conforme alle direttive, è possibile salvaguardare l'ambiente e chi ci circonda da possibili consequences negative. Il riciclaggio di materiali aiuita a ridurre il consumo di materia prima.

Dichiarazione di conformità

Produttore: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2010/1016/CE (EuP)

2014/30/UE (EMC)

2014/35/UE (LVD)

2011/65/UE (RoHS)
