BEDIENUNGSANLEITUNG 10032677 Klarstein

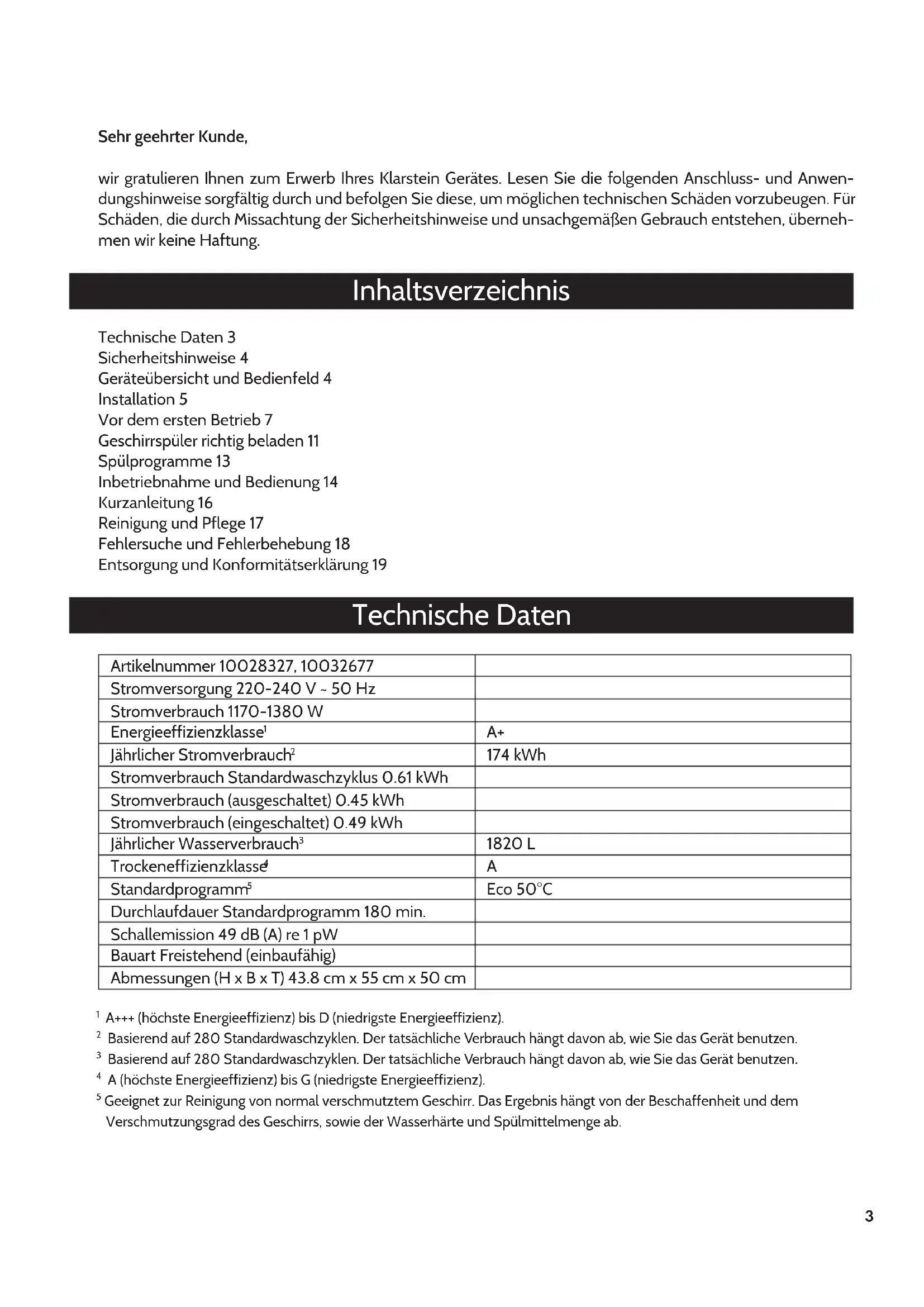

Geschirrspüler Dishwasher Lavavajillas Lave-vaisselle Lavastoviglie3 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Klarstein Gerätes. Lesen Sie die folgenden Anschluss- und Anwen- dungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, überneh- men wir keine Haftung. Inhaltsverzeichnis Technische Daten 3 Sicherheitshinweise 4 Geräteübersicht und Bedienfeld 4 Installation 5 Vor dem ersten Betrieb 7 Geschirrspüler richtig beladen 11 Spülprogramme 13 Inbetriebnahme und Bedienung 14 Kurzanleitung 16 Reinigung und Pflege 17 Fehlersuche und Fehlerbehebung 18 Entsorgung und Konformitätserklärung 19 Technische Daten Artikelnummer 10028327, 10032677 Stromversorgung 220-240 V ~ 50 Hz Stromverbrauch 1170-1380 W Energieeffizienzklasse

Jährlicher Stromverbrauch

174 kWh Stromverbrauch Standardwaschzyklus 0.61 kWh Stromverbrauch (ausgeschaltet) 0.45 kWh Stromverbrauch (eingeschaltet) 0.49 kWh Jährlicher Wasserverbrauch

1820 L Trockeneffizienzklasse

Eco 50°C Durchlaufdauer Standardprogramm 180 min. Schallemission 49 dB (A) re 1 pW Bauart Freistehend (einbaufähig) Abmessungen (H x B x T) 43.8 cm x 55 cm x 50 cm

A+++ (höchste Energieeffizienz) bis D (niedrigste Energieeffizienz).

Basierend auf 280 Standardwaschzyklen. Der tatsächliche Verbrauch hängt davon ab, wie Sie das Gerät benutzen.

Basierend auf 280 Standardwaschzyklen. Der tatsächliche Verbrauch hängt davon ab, wie Sie das Gerät benutzen.

A (höchste Energieeffizienz) bis G (niedrigste Energieeffizienz).

Geeignet zur Reinigung von normal verschmutztem Geschirr. Das Ergebnis hängt von der Beschaffenheit und dem Verschmutzungsgrad des Geschirrs, sowie der Wasserhärte und Spülmittelmenge ab.4 Sicherheitshinweise Lesen Sie sich alle Hinweise durch und bewahren Sie die Anleitung zum Nachschlagen gut auf.

• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.

• Kinder über 8 Jahren, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur benutzen, wenn sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrun- gen vertraut gemacht wurden. Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. Reinigung und Pflege sollte von Kindern über 8 Jahren nur unter Aufsicht ausgeführt werden.

• Dieses Gerät ist nur für die Benutzung in Innenräumen und im Haushalt ausgelegt. Tauchen Sie Gerät, Netz- kabel und Stecker nicht in Wasser oder andere Flüssigkeiten.

• Ziehen Sie den Stecker, bevor Sie das Gerät reinigen oder warten. Benutzen Sie zur Reinigung einen feuch- ten Lappen und ein mildes Reinigungsmittel und wischen Sie danach mit einem trockenen Lappen nach.

• Um die Gefahr eines Stromschlags bei einer Störung oder Fehlfunktion zu verringern, muss das Gerät an eine geerdete Steckdose angeschlossen werden. Falls Sie sich nicht sicher sind, ob Ihre Steckdose den An- forderungen entspricht, lassen Sie sich von einem Elektriker beraten. Schließen Sie das Gerät nur an Steck- dosen an, die der angegeben Spannung des Geräts entsprechen.

• Nehmen Sie keine Modifikationen am Stecker vor. Modifikation und Austausch des Steckers darf nur von geschultem Fachpersonal vorgenommen werden.

• Setzen oder stellen Sie sich nicht auf die Tür des Geschirrspülers.

• Schalten Sie das Gerät erst ein, wenn alle Teile richtig sitzen.

• Öffnen Sie die Tür während des Betriebs sehr vorsichtig, da Wasser herausspritzen könnte.

• Stellen Sie keine schweren Gegenstände auf die Tür wenn Sie geöffnet ist, da das Gerät sonst nach vorne kippen könnte.

• Waschen Sie nur Plastikteile, die spülmaschinenfest sind.

• Benutzen Sie nur Spülmittel und Klarspüler, die für Geschirrspüler geeignet sind.

• Benutzen Sie keine Seife, Waschmittel oder Handspülmittel.

• Lassen Sie die Tür nicht offen stehen, damit niemand drüber fällt.

• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder einem autorisierten Fachbetrieb oder einer ähnlich qualifizierten Person ersetzt werden.

• Achten Sie darauf, dass das Netzkabel nicht zu stark gebogen oder abgeklemmt wird.

• Verwenden Sie für den Wasseranschluss nur neue Schläuche, verwenden Sie keine alten Schläuche.

• Die Standardbefüllung beträgt 6 Maßgedecke, überfüllen Sie das Gerät nicht.

• Der maximal zulässige Wasserdruck beträgt 1 MPa.

• Der minimal zulässige Wasserdruck beträgt 0.04 MPa.

• Kinder könnten sich an den Verpackungsmaterialien und Altgeräten verletzen! Achten Sie bei der Entsor- gung des Altgeräts darauf, dass Sie das Netzkabel abschneiden und die Türverriegelung unbrauchbar ma- chen.5 Geräteübersicht und Bedienfeld 1 Spülsalzbehälter 5 Klarspülkammer 9 Wassereinlass 2 Spülmittelkammer 6 Sprüharme 10 Wasserauslass 3 Besteckkorb 7 Tassenablage 4 Filterzubehör 8 Korb 1 Power: Gerät ein/ausschalten. 5 Start/Pause: Programm starten oder anhalten. 2 Programm: Mehrmals drücken, um ein Pro- gramm auszuwählen. 6 Kindersicherung: Drücken Sie gleichzeitig die Taste für die Zeitverzögerung und die Pro- gramm-Taste. 3 Kontrollleuchten: Zeigen das ausgewählte Pro- gramm an. 4 Zeitverzögerung: Programm zeitverzögert zu starten. 7 Display: zeigt die Zeitverzögerung, Salz- und Klar- spüler-Warnmeldungen und Fehlercodes an.6 Installation Vorbereitung

• Stellen Sie das Gerät in der Nähe eines Wasserzulaufs bzw. Abflusses und einer Steckdose auf.

• Achten Sie darauf, dass die Schläuche und der Stecker jederzeit zugänglich sind. Gerät aufstellen Stellen Sie das Gerät am bevorzugten Ort auf. Die Rückseite sollte zur Wand zeigen, Die Seiten zum Einbau- schrank oder einer Wand. Der Geschirrspüler ist mit einem Wasserablauf ausgestattet, der nach rechts oder links geleitet werden kann, um die Installation zu erleichtern. Stromanschluss Verwenden Sie kein Verlängerungskabel oder einen Adapter. Achten Sie darauf, dass die Steckdose geerdet ist und den örtlichen Vorschriften entspricht. Schließen Sie das Gerät nur an Steckdosen an, die der angegeben Spannung des Geräts entsprechen. Sollte der Stecker nicht zur Steckdose passen, lassen Sie ihn von einem Fachmann austauschen. Wasserzulauf anbringen und abnehmen Verwenden Sie für den Anschluss neue Schläuche. Benutzen Sie keine alten Schläuche. Der Wasserdruck muss zwischen 0.04-1 MPa betragen. Falls der Druck darunter liegt, fragen Sie einen Fachbetrieb um Rat.

• Zulaufschlauch anbringen: Wickeln Sie den Sicherheits-Zulaufschlauch komplett von der Halterung an der Geräterückseite. Befestigen Sie die Schraube an einem ¾ Zoll Wasserhahn. Drehen Sie die Wasserzufuhr vor der Benutzung voll auf.

• Zulaufschlauch abnehmen: Schließen Sie die Wasserzufuhr. Schrauben Sie den Zu- laufschlauch vom Wasserhahn. WICHTIG: Versichern Sie sich dass die Schraube fest am Wasserhahn sitzt. Falls Sie den Anschluss noch nie oder längere Zeit nicht benutzt haben, lassen Sie vorher etwas Wasser abfließen, bis es klar aus dem Wasser- hahn kommt. Diese Vorsichtsmaßnahmen sorgt dafür, dass das Einlassventil nicht von Partikeln im Wasser verstopft oder beschädigt wird. Wasserablauf anbringen Stecken Sie den Wasserablaufschlauch in ein Wasse- rablaufrohr mit 4 cm Mindestdurchmesser oder lassen Sie es in Abfluss hängen. Achten Sie darauf, dass der Schlauch nicht abgebogen oder gekrümmt wird. Benut- zen Sie zur Befestigung die mitgelieferte Schlauchschel- le. Das Wasserablaufrohr (A) darf nicht höher als 75 cm sein und der Ablaufschlauch (B) nicht in Wasser getaucht werden, um einen Rückfluss zu verhindern.7 WICHTIG: Befestigen Sie den Ablaufschlauch fest mit der mitgelieferten Schlauchschelle am Abfluss, damit er sich nicht bewegt und Abwasser ausläuft. Abwasser auffangen Falls sich ihr Abfluss mehr als 1 Meter unter dem Gerät befindet können Sie das Wasser nicht direkt in den Abfluss leiten. In diesem Fall müssen Sie das Abwasser in einem entsprechenden Auffangbehälter auffangen, der sich tiefer als der Wasserauslasses befinden muss. Verlängerungsschlauch Falls Sie einen Verlängerungsschlauch benötigen, verwenden Sie einen ähnlichen Typ und achten Sie darauf, dass er nicht länger als 4 Meter ist. Längere Schläuche können sich negativ auf die Reinigungsleistung des Geschirrspülers auswirken. Vor dem ersten Betrieb Überprüfen Sie unbedingt ob die folgenden Punkte zutreffen, bevor Sie den Geschirrspüler das erste Mal starten:

• Der Geschirrspüler steht fest und eben.

• Der Zulaufhahn ist geöffnet, fest angebracht und leckt nicht.

• Das Netzkabel steckt sicher in der Steckdose.

• Der Strom ist eingeschaltet.

• Das Verpackungsmaterial und alle Aufkleber wurden vollständig entfernt. Salz einfüllen

• Benutzen Sie nur Spülsalz, dass für Geschirrspüler geeignet ist. Alle anderen Salzarten, wie beispielsweise Tafelsalz können das Gerät beschädigen. Für Schäden, die durch die Verwendung von falschem Spülsalz entstehen, haftet der Hersteller nicht.

• Füllen Sie das Spülsalz ein, bevor Sie ein komplettes Spülprogramm starten. Dadurch verhindern Sie, dass Salzkörner oder Salzwasser unten in der Maschine zurückbleiben und für Korrosion sorgen. Die Spülsalzkammer befindet sich in unter dem Korb und wird folgendermaßen befüllt:8

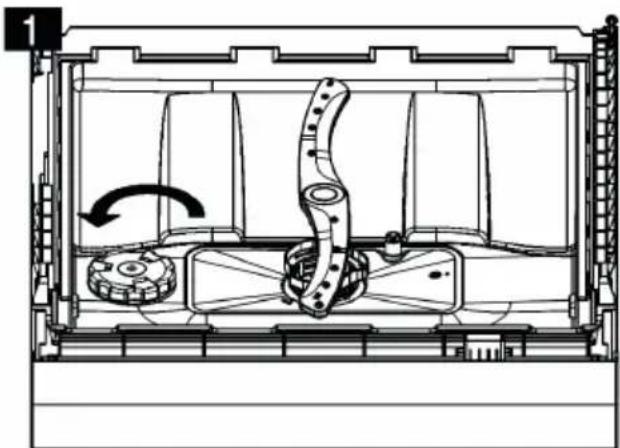

• Entfernen Sie den Korb und schrauben Sie den Deckel des Salzbehälter auf (1).

• Geben Sie vor der ersten Wäsche einen Liter Wasser in den Salzbehälter.

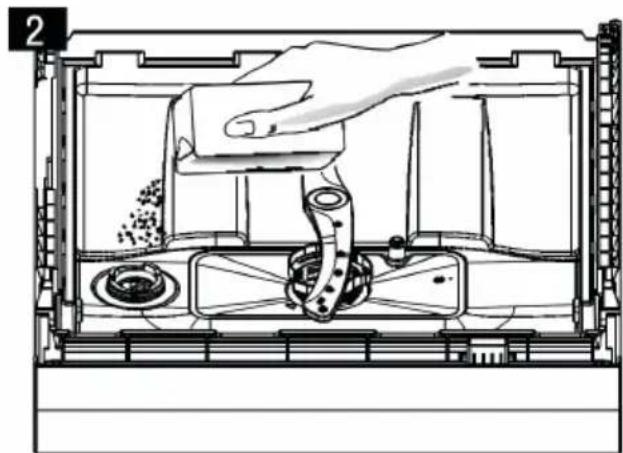

• Stecken Sie den mitgelieferten Trichter in den Salzbehälter und geben Sie etwa 1 kg Spülsalz hinzu (2). Es ist normal, wenn etwas Wasser aus dem Behälter läuft.

• Schrauben Sie den Deckel im Uhrzeigersinn wieder zu.

• Normalerweise erlischt die Spülsalz-Kontrollleuchte 2-6 Tage nach dem Befüllen, wenn sich das Salz kom- plett aufgelöst hat. Starten Sie nach dem Befüllen umgehend ein Spülprogramm. Andernfalls könnte das Filtersystem, die Pumpe oder wichtige Teile durch Salzwasser beschädigt werden. HINWEIS: Der Salzbehälter muss erst wieder befüllt werden, wenn die Kontrollleuchte angeht. Je nachdem wie gut sich das Salz auflöst, kann die Anzeige auch leuchten obwohl Salz im Behälter ist. Falls nach dem Spü- len noch Salzflecken vorhanden sind, lassen Sie ein Schnell- oder Einweichprogramm laufen, um das über- schüssige Salz zu entfernen. Salzmenge einstellen Schließen Sie die Tür innerhalb von 60 Sekunden nach dem Einschalten. Halten Sie die Start/Pause-Taste 5 Sekunden lang gedrückt um in die Spülsalz-Einstellung zu gelangen. Drücken Sie mehrmals auf Start/Pause um die Wasserhärte in der folgenden Reihenfolge einzustellen: H1 > H2 > H3 > H4 > H5 > H6. Wasserhärte Enthärtereinstellung Displayanzeige °dH

• Fabrikeinstellung Wenn Sie länger als 5 Sekunden lang keine Eingabe tätigen, verlässt die Maschine die Salz-Einstellung wieder und wechselt in den Standby-Modus.9 Klarspüler einfüllen Der Klarspüler sorgt dafür, dass das Wasser keine Tropfen auf dem Geschirr bildet, die Flecken und Streifen hinterlassen können. Das Gerät ist für flüssigen Klarspüler ausgelegt. Die Klarspülkammer befindet sich innen an der Tür, neben der Spülmittelkammer. Um Klarspülmittel einzufüllen, öffnen Sie die Verschlusskappe und füllen Sie Klarspüler ein, bis die Kontrollanzeige schwarz ist. Die Klarspülkammer hat ein Fassungsvermögen von 110 ml. Der Klarspüler wird automatisch zum letzten Spülgang hinzugefügt und sorgt dafür, dass das Geschirr ordent- lich abgespült wird und streifenfrei trocknet. Füllen Sie nur Klarspüler ein, der für Geschirrspüler geeignet ist. Füller sie in die Kammer nur Klarspüler und keine anderen Reinigungssubstanzen, wie Geschirrreiniger oder flüssiges Spülmittel ein, sonst beschädigen sie die Maschine. Klarspüler nachfüllen Wenn die Klarspülanzeige aufleuchtet können Sie die Restmenge anhand des Anzeigefensters beurteilen. Wenn die Klarspülkammer voll ist, ist die Anzei- ge schwarz. Bei abnehmender Menge wird das Anzeigefenster immer heller. Achten Sie darauf, dass die Kammer immer mindestens zu ¼ mit Klarspüler befüllt ist. 1 Drehen Sie den Deckel nach links und nehmen Sie ihn ab. 2 Füllen Sie den Klarspüler in die Klarspülkammer. Passen Sie auf, dass Sie die Kammer dabei nicht überfüllen. 3 Setzen Sie den Deckel wieder ein und drehen Sie ihn nach rechts. Passen Sie auf, dass Sie die Kammer nicht überfüllen, weil das Spülmittel sonst womöglich übermäßig schäumt. Wischen Sie ausgelaufene Flüssigkeit mit einem alten Lappen weg und vergessen Sie nicht den De- ckel wieder einzusetzen.10 Klarspülmenge einstellen Die Klarspülmenge lässt sich in 4-6 Stufen verstellen. Beginnen Sie mit Stufe 4. Wenn es zu Fleckenbildung und schlechter Trocknung kommt erhöhen Sie die Klarspülmenge, indem Sie den Deckel zur Kammer abnehmen und die Wahlschei- be auf 5 drehen. Falls es danach immer noch Probleme mit Fleckenbildung und Trocknung gibt, erhöhen sie die Klarspülmenge solange auf die nächste Stufe bis das Geschirr fleckenfrei ist. Die empfohlene Einstellung ist „4“, die Fabrikeinstel- lung ebenfalls. Sollten sich klebrige Streifen auf dem Geschirr oder ein bläulicher Film auf den Gläsern oder dem Besteck bilden, verringern Sie die Klarspülmenge. Spülmittelarten Die chemischen Waschsubstanzen des Spülmittels sind wichtig um Schmutz und Verkrustungen zu lösen und diese aus der Maschine zu entfernen. Fast alle kommerziellen Spülmittel sind dafür geeignet. Neue Spülmittelpulver enthalten kein Phosphat mehr, wodurch die Enthärtungswirkung des Phosphats fehlt. In diesen Fall sollten Sie auch dann Spülsalz in den Container füllen, wenn der Härtegrad Ihres Wassers 0-6 °dH beträgt. Wenn Sie Spülmittel ohne Phosphat mit hartem Wasser verwenden kann es zu weißen Flecken auf Geschirr und Gläsern kommen. Nehmen sie in diesem Fall für jede Wäsche eine größere Menge Spülmittel. Spülmittel ohne Chlor bleichen nur etwas, wodurch starke Verfärbungen und Flecken nicht gut entfernt wer- den. Wählen Sie in diesem Fall eine Höhere Spültemperatur. Spülmittelkonzentrate Aufgrund ihrer chemischen Zusammensetzung lassen sich Spülmittel in zwei Typen einteilen:

• Konventionelle, alkalische Spülmittel mit ätzenden Bestandteilen

• Schwach alkalische Spülmittel mit natürlichen Enzymen Spülmittel-Tabs Die Spülmittel-Tabs unterschiedlicher Marken lösen sich unterschiedlich schnell in der Maschine auf. Aus die- sem Grund können sie ihre volle Reinigungskraft in Kurzprogrammen oft nicht entfalten. Benutzen Sie in Ver- bindung mit Spülmittel-Tabs daher immer die Langprogramme um sicherzugehen, dass der Tab sich restlos auflöst. HINWEIS: Manche Spülmittel-Tabs eignen sich nur für Modelle mit 3-in-1-Funktion oder 3-in-1-Programm. Spülmittel einfüllen Befüllen Sie die Spülmittelkammer immer direkt bevor Sie ein Programm starten und befolgen Sie die Anwei- sungen in der Programmtabelle. Ihr Geschirrspüler benötigt weniger Spülmittel und Klarspüler als handelsübli- che Geräte. Normalerweise reicht ein Esslöffel Spülmittel für eine normale Spülladung. Stärker verschmutztes Geschirr benötigt mehr Spülmittel. Geben Sie das Spülmittel kurz vor dem Start in die Kammer, andernfalls könnte es feucht werden und sich schlechter auflösen.11 So befüllen Sie die Spülmittelkammer: Falls die Kammer geschlossen ist, drücken Sie auf die Verriegelung, um sie zu öffnen. Geben Sie das Spülmittel erst unmittelbar vor dem Start hinein. Benutzen Sie nur Spülmittel, die ausdrücklich für Geschirrspüler geeignet sind. Füllen Sie das Spülmittel in die richtige Kammer:

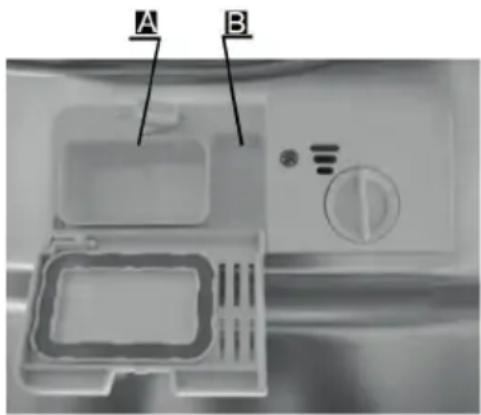

• A = Hauptkammer für das Spülmittel

• B = Kammer für das Vorspülmittel.

• Beachten Sie auch die Herstellerangaben auf der Verpackung bezüglich Dosierung und Lagerung.

• Schließen Sie den Deckel bis er einrastet.

• Falls Ihr Geschirr stark verschmutzt ist, geben Sie eine zusätzli- che Dosis Spülmittel in die Vorspülkammer. Das Spülmittel wird dann bereits in der Vorwaschphase aktiv. HINWEIS: Die empfohlene Spülmittelmenge finden Sie im Kapitel „Spülprogramme“. Abhängig vom Ver- schmutzungsgrad und der Wasserhärte kann es Unterschiede geben. Beachten Sie daher auch die Angaben des Herstellers auf der Spülmittel-Verpackung. Geschirrspüler richtig beladen

• Wir empfehlen Ihnen nur Geschirr zu verwenden, das für Geschirrspüler geeignet ist.

• Benutzen Sie nur milde Spülmittel, wie unter „Spülmittelarten“ im vorherigen Kapitel beschrieben.

• Für hitzeempfindliches Geschirr empfehlen wir ein Programm mit geringerer Temperatur.

• Um Schäden vorzubeugen, entfernen Sie Gläser und Besteck nicht gleich nach Programmende aus dem Geschirrspüler. Ungeeignetes Geschirr und Besteck Ungeeignetes Geschirr/Besteck Bedingt geeignetes Geschirr und Besteck

• Besteck mit Holz-, Horn- oder Perlmuttgriffen

• Hitzeunbeständiges Plastikgeschirr

• Älteres Besteck mit geklebten Teilen, die nicht hit- zebeständig sind.

• Ummanteltes Besteck oder Geschirr.

• Dinge aus Zinn und Kupfer.

• Dinge aus nicht rostfreiem Stahl

• Geschirr und Besteck aus Plastik

• Bestimmte Glassorten, da sie mit der Zeit trüb wer- den können.

• Silber und Aluminium Teile, Da sie mit der Zeit ihre Farbe ändern können.

• Glasiertes Geschirr, da die Glasur mit der Zeit ver- schwindet, je häufiger man es wäscht.12 Was Sie beim Beladen beachten sollten Entfernen Sie größere Essensreste. Weichen Sie eingebrannte Rückstände in Pfannen vorher ein. Es ist nicht notwendig, dass Sie das Geschirr vorher klar spülen. Platzieren Sie die Gegenstände wie folgt im Geschirrspüler:

• Stellen Sie Tassen, Gläser, Töpfe und Pfannen so in den Geschirrspüler, dass die Innenseite nach unten zeigt.

• Gewölbte Gegenstände sollten Sie stehend einladen, damit das Wasser ablaufen kann.

• Laden Sie die Gegenstände so ins Gerät, dass sie nicht umfallen können.

• Achten Sie darauf, dass sich die Sprüharme frei drehen können und nicht durch Geschirr oder herausragende Gegenstände behindert werden.

• Waschen Sie keine Kleinteile im Geschirrspüler, da sie leicht aus dem Korb fallen könnten.

• Achten Sie darauf, dass sich Geschirr und Besteck nicht überlappt oder gegenseitig abdeckt.

• Um Glasbruch zu vermeiden dürfen sich Gläser nicht berühren.

• Laden Sie große Gegenstände, die schwer zu reinigen sind in den Korb.

• Lange und scharfe Gegenstände müssen horizontal in den Korb gelegt werden, um Verletzungen zu ver- meiden.

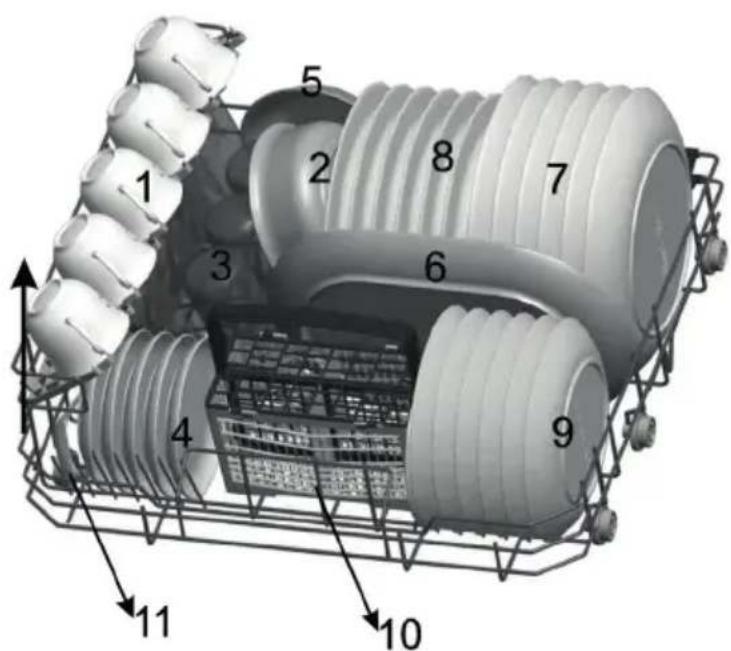

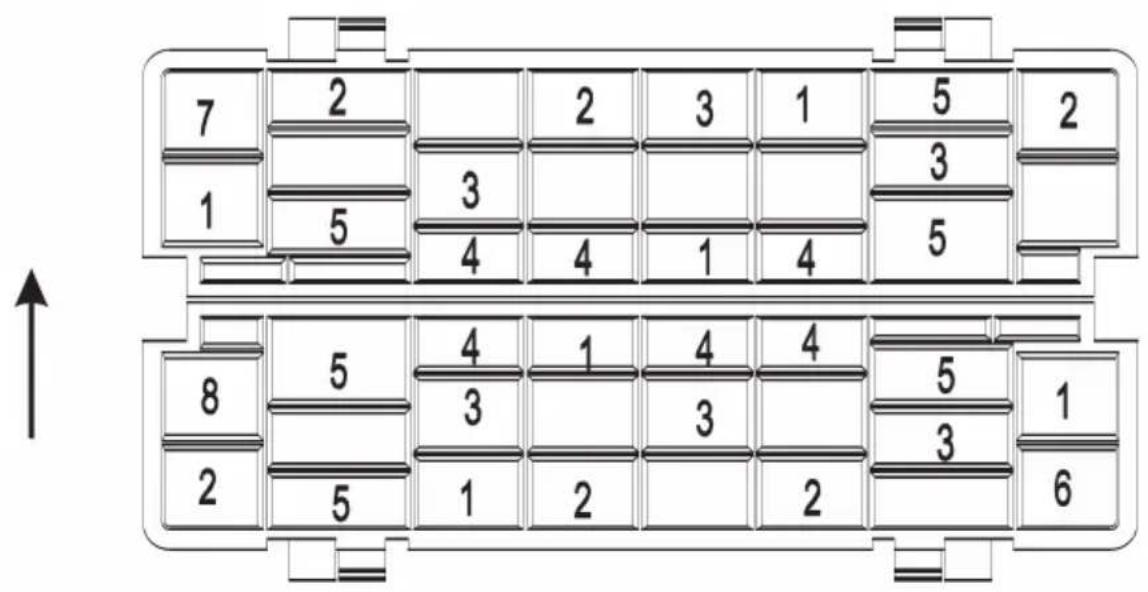

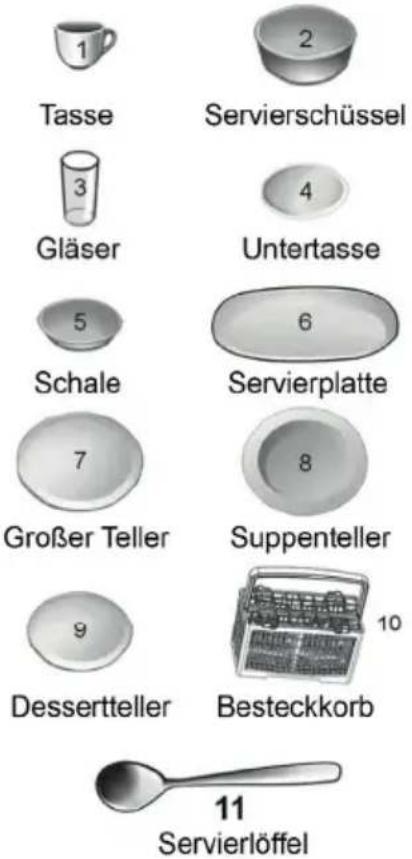

• Um optimale Ergebnisse zu erzielen, überladen Sie den Geschirrspüler nicht. So beladen Sie den Korb richtig Stellen Sie die einzelnen Teile so in den Korb, dass sie den Sprüharm nicht am Drehen hindern.13 So beladen Sie den Besteckkorb Stellen Sie das Besteck mit den Griffen nach unten in den Korb. Stecken Sie die Löffel in die entsprechenden Schlitze und legen Sie lange Messer oder Löffel horizontal vorne in den Korb. WICHTIG: Achten Sie darauf, dass unten aus dem Besteckkorb nichts herausragt. Stellen Sie scharfes Besteck immer mit der Spitze nach unten in den Korb und achten Sie darauf, dass das Besteck nicht zu dicht zusam- mensteht.14 Spülprogramme Programm Beschreibung Spülzyklus Spülmittel Vor/Haupt Laufzeit Minuten Verbrauch kWh Verbrauch Liter Intensiv Stark ver- schmutzte Töpfen, Pfannen und Geschirr mit angetrockneten Essensresten. Vorwäsche (50°C) Wäsche (70°C) Spülen Spülen Spülen (70°C) Trocknen 3/15 g oder 1-2 Tabs 140 0.9 10 Normal Für unempfind- liches, normal verschmutztes Alltagsgeschirr. Vorwäsche Wäsche (60°C) Spülen Spülen (70°C) Trocknen 3/15 g oder 1 Tab 120 0.7 8 (*EN 50242) Normal ver- schmutzte Teile, wie Töpfe, Teller, Gläser und Pfan- nen. Vorwäsche Wäsche (50°C) Spülen Spülen (70°C) Trocknen 3/15 g oder 1 Tab

Glas Leicht ver- schmutze Teile, wie Glas und Feinkeramik. Wäsche (45°C) Spülen Spülen (60°C) Trocknen 18 g oder 1 Tab

Schnell Leicht ver- schmutztes Ge- schirr, das keine extra Trocknung benötigt. Waschen (40°C) Spülen Spülen (40°C) 15 g 30 0.23 6 Einweichen Einweichen von Geschirr, das erst später gespült werden soll. Spülen 15 0.01 2.2 90 Min. Leicht ver- schmutztes Geschirr/Glas. Wäsche (65°C) Spülen (70°C) Trocknen 18 g oder 1 Tab

*EN50242: Dieses Programm wurde für den Testdurchlauf mit folgenden Einstellungen verwendet: Standardbefüllung: 6 Maßgedecke Klarspüleinstellung: 6 Energieverbrauch (ausgeschaltet): 0.45 W Energieverbrauch (eingeschaltet): 0.49 W15 Inbetriebnahme und Bedienung Programm starten/anhalten

1. Stecken Sie den Stecker in die Steckdose.

2. Drücken Sie mehrmals auf die Programm-Taste und wählen Sie eines der Programme. Die Programme

werden in der folgenden Reihenfolge aufgerufen: Eco > Glas > 90 Min. > Schnell > Einweichen > Intensiv > Normal. Sobald Sie ein Programm ausgewählt haben geht die entsprechende Kontrollleuchte an.

3. Drücken Sie auf Start/Pause, um das Programm zu starten. Falls Sie während des Betriebs auf Start/Pause

drücken blinkt die Kontrollleuchte und der Geschirrspüler gibt jede Minute ein Signal von sich, bis Sie wieder auf Start/Pause drücken und mit dem Programm fortfahren. Programm wechseln Ein laufendes Programm sollte wenn möglich direkt nach dem Start gewechselt werden. Andernfalls kann es sein, dass sich das Spülmittel bereits aufgelöst hat und mit dem Wasser bereits aus der Maschine geleitet wurde. Falls das der Fall sein sollte, füllen sie nochmal Spülmittel nach.

1. Drücken Sie auf Start/Pause, um das Gerät anzuhalten.

2. Halten Sie die Programm-Taste 3 Sekunden lang gedrückt, um das Gerät in den Standby-Zustand zu ver-

setzen. Nun können Sie das Programm ändern und den Geschirrspüler erneut starten. HINWEIS: Falls Sie während eines Programmdurchlaufs die Türe öffnen, hält die Spülmaschine an. Wenn sie die Tür wieder schließen und auf Start/Pause drücken fährt der Geschirrspüler nach 10 Sekunden mit dem Programm fort. Anhand der Kontrollleuchte erkennen Sie den Gerätestatus:

• Eine der Kontrollleuchten ist an: Standby oder Pause.

• Eine der Kontrollleuchten blinkt: Programm läuft. Geschirr nachträglich hinzufügen Solange sich die Spülmittelkammer noch nicht geöffnet hat, können Sie Geschirr jederzeit hinzufügen.

1. Drücken Sie auf die Start/Pause. Öffnen Sie die Tür einen Spalt breit, um die Sprüharme anzuhalten.

2. Nachdem die Sprüharme angehalten haben können Sie die Tür komplett öffnen.

3. Fügen Sie das Geschirr hinzu. Schließen Sie die Tür. Wenn sie die Tür wieder schließen und auf Start/Pause

drücken fährt der Geschirrspüler nach 10 Sekunden mit dem Programm fort. Geschirr nach Programmende entnehmen

1. Gerät ausschalten: Schalten Sie das Gerät über die Power-Taste aus und drehen Sie die Wasserzufuhr ab.

2. Tür vorsichtig öffnen: Heißes Geschirr ist sehr empfindlich und bricht leicht. Lassen Sie das Geschirr daher 15

Minuten lang abkühlen, bevor Sie es aus dem Geschirrspüler nehmen. Auf diese Art trocknet es auch besser.

3. Geschirrspüler entladen: Es ist normal, dass der Geschirrspüler nach Programmende innen noch feucht ist.16

Kurzanleitung 1 Gerät einschalten Drücken Sie auf die Power-Taste und öffnen Sie die Tür. 2 Spülmittel einfüllen Befüllen Sie das große Fach vor jedem Spülprogramm. Befüllen Sie das kleine Fach nur bei Programmen mit Vorwäsche. 3 Klarspüler überprüfen Über die Anzeige C erkennen Sie, ob sich noch genug Klarspüler in der Kammer befindet. 4 Spülsalz überprüfen Füllen Sie Spülsalz nach, sobald die Kontrollleuchte am Display angeht. 5 Geschirrspüler befüllen Entfernen Sie Essenreste vom Geschirr und weichen Sie Pfannen mit ein- gebrannten Essenresten vorher ein. Beachten Sie die Hinweise zum Bela- den des Geschirrspülers. 6 Programm auswählen Schließen Sie die Tür und drücken Sie solange auf die Programm-Taste, bis das gewünschte Programm aufleuchtet. 7 Geschirrspüler starten Drehen Sie den Wasserhahn auf und drücken Sie auf die Start/Pause-Taste. Nach 10 Sekunden startet das Programm. Programm wechseln: Sie können das Programm wechseln, solange sich das Spülmittel noch nicht aufgelöst hat. Falls doch, müssen Sie es nachfüllen. Drücken Sie 3 Sekunden lang auf die Start/Pause-Taste, um das laufende Programm ab- zubrechen. Wählen Sie ein neues Programm und starten Sie es. Geschirr hinzufügen: Drücken Sie auf die Start/Pause-Taste, um das Programm anzuhalten. Öffnen Sie die Tür. Fügen Sie das Geschirr hinzu. Schließen Sie die Tür und drücken sie auf Start/Pause. Nach 10 Sekunden fährt das Programm fort. Falls das Gerät während des Programms ausgeschaltet wurde: Falls das Programm mittendrin ausgeschaltet wurde, wählen sie das Pro- gramm nach dem Einschalten erneut, damit der Geschirrspüler an dem Punkt fortfahren kann, an dem er ausgeschaltet wurde. 8 Gerät ausschalten Sobald das Programm beendet ist ertönt 8 Sekunden lang der Summer. Drücken Sie auf die Power-Taste, um das Gerät auszuschalten. Falls Sie das Gerät nicht ausschalten wechselt es in den Standby-Modus und geht nach 30 Minuten automatisch aus. 9 Wasser abdrehen und Korb entladen Warten Sie 15 Minuten, bevor Sie das Geschirr entnehmen, da das Geschirr nach dem Trocknen sehr heiß und empfindlich ist und leicht brechen könn- te. Außerdem trocknet es so schneller. Nach 15 Minuten können Sie das Geschirr entnehmen.17 Reinigung und Pflege Filtersystem Der Filter verhindert, dass grobe Rückstände und andere große Essensreste in die Pumpe gelangen. Das Filter- system besteht aus einem Grobfilter, einen Flachfilter (Hauptfilter) und einem Feinfilter. Grobfilter (C) Grobe Rückstände, wie Knochen oder Glassplitter werden vom Grobfilter aufgenommen. Um sie aus dem Fil- ter zu entfernen, ziehen Sie den Filter sanft an den Füßchen an der Obersei- te heraus und entleeren Sie ihn. Feinfilter (B): Filtert Schmutz und Essenreste und verhindert, dass sie während des Waschvorgangs zurück aufs Geschirr gelangen. Hauptfilter (A): Essenreste und Schmutzpartikel wer- den von einer speziellen Düse am Sprüharm zerkleinert und durch den Abfluss abgeführt. Filtersystem zur Reinigung auseinanderbauen Das Filtersystem entfernt Schmutz und Essensreste und erlaubt es so, dass das saubere Wasser zur Reinigung in den Kreislauf zurückgeführt werden kann. Damit das Gerät mit optimaler Leistung arbeiten kann sollten Sie die Filter einmal die Woche reinigen. Wir empfehlen Ihnen grobe Schmutz- und Essenreste nach jedem Waschgang zu entfernen und den Filter danach unter klarem Wasser abzuwaschen. WICHTIG: Benutzen Sie den Geschirrspieler niemals ohne Filter. Unregelmäßige Reinigung der Filter vermin- dert die Spülleistung und kann das Geschirr beschädigen.

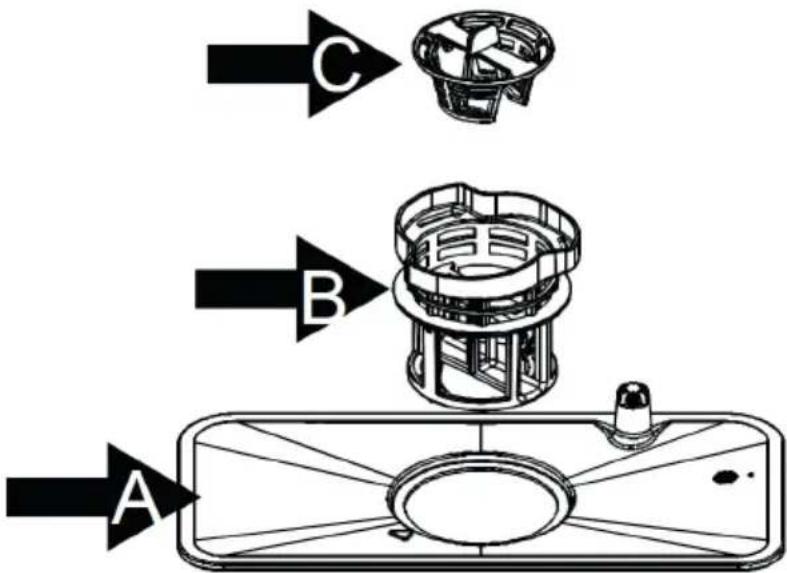

1. Drehen Sie den Grobfilter (C) gegen den Uhrzeigersinn und nehmen Sie die Filter heraus.

2. Nehmen Sie die Filter auseinander.

3. Wenn Sie die Filter gereinigt haben setzen sie diese in der angegebenen Reihenfolge wieder ein.

Wichtige Hinweise zur Filterreinigung

• Reinigen Sie den Grobfilter mit einer Reinigungsbürste.

• Klopfen Sie beim Reinigen nicht auf die Filter, andernfalls könnten Sie sich verbiegen und sich negativ auf die Leistung des Geschirrspülers auswirken.18 Geschirrspüler reinigen

• Reinigen Sie das Bedienfeld mit einem leicht feuchten Lappen und trocknen Sie es danach sorgfältig ab.

• Pflegen Sie das Gehäuse mit einem geeigneten Polierwachs.

• Benutzen Sie zur Reinigung keine scharfen Gegenstände, Scheuerschwämme oder aggressive Reinigungsmittel.

• Reinigen Sie den Rand der Tür mit einem warmen, feuchten Lappen. Damit kein Wasser in den Schließme- chanismus eindringt, benutzen Sie keine Sprühreiniger. So schützen Sie das Gerät vor Frostschäden Beachten Sie im Winter die folgenden Vorkehrungen, um die Maschine vor Frost zu schützen. Führen Sie nach jedem Programmdurchlauf die folgenden Schritte durch:

1. Ziehen Sie den Stecker aus der Steckdose.

2. Schließen Sie die Wasserzufuhr und entfernen Sie den Zulaufschlauch vom Einlassventil.

3. Lassen Sie das Wasser aus dem Schlauch und dem Ventil in ein Gefäß ablaufen.

4. Bringen Sie den Zulaufschlauch wieder am Einlassventil an.

5. Entfernen Sie den Filter am Boden der Wanne und saugen Sie überschüssiges Wasser mit einem Schwamm auf.

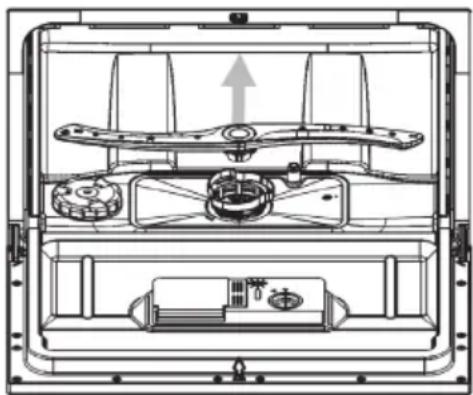

Sprüharme reinigen Zur regelmäßigen Reinigung können Sie den Sprüharm abnehmen. Greifen Sie den Sprüharm in der Mitte und ziehen Sie ihn ab. Wa- schen Sie ihn unter laufendem Wasser ab und setzen Sie sie wieder ein. Überprüfen Sie nach dem Einsetzen, ob sich die Sprüharme nach dem Einsetzen frei drehen können. Wenn nicht, überprüfen Sie ob er wieder richtig eingesetzt wurde. So pflegen Sie ihren Geschirrspüler richtig

• Nach jeder Wäsche: Schließen Sie die Wasserzufuhr und lassen Sie die Tür leicht offen stehen, damit die feuchte Luft entweichen kann.

• Stecker ziehen: Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie das Gerät reinigen oder Pflegen.

• Keine Löse- oder Scheuermittel: Benutzen Sie zur Reinigung des Gehäuses oder der Gummidichtungen keine Löse- oder Scheuermittel. Benutzen Sie zur Reinigung nur einen weichen Lappen und etwas Seifen- wasser. Um Flecken oder Streifen zu entfernen, verwenden Sie einen feuchten Lappen mit etwas Essig oder einen speziellen Reiniger für Geschirrspüler.

• Wenn Sie das länger nicht benutzen: Wir empfehlen ihnen ein Programm ohne Geschirr durchlaufen zu las- sen. Ziehen Sie dann den Stecker aus der Steckdose, schließen Sie die Wasserzufuhr und lassen Sie die Tür leicht geöffnet, damit die Dichtungen länger halten und sich keine unangenehmen Gerüche im Gerät bilden.

• Gerät bewegen: Falls Sie das Gerät bewegen müssen versuchen Sie es aufrecht zu halten. Wenn es nicht anders geht, können Sie es auch auf den Rücken kippen.

• Türdichtungen: Ein Grund für unangenehme Gerüche sind Essenreste in den Türdichtungen. Reinigen Sie die Dichtungen daher regelmäßig mit einem feuchten Schwamm.19 Fehlersuche und Fehlerbehebung Fehler Mögliche Ursache Lösung Der Geschirrspüler startet nicht. Die Sicherung ist raus oder kaputt. Ersetzen Sie die Sicherung oder legen Sie den Schalter wieder um. Entfernen Sie alle anderen Geräte, die am selbst Stromkreislauf hängen. Kein Strom. Versichern Sie sich, dass das Gerät eingeschaltet, die Tür fest geschlossen ist und das Netzkabel fest in der Steckdose steckt. Die Tür ist nicht richtig geschlossen. Achten Sie beim Schließen darauf, dass die Türver- riegelung einrastet. Es wird kein Wasser aus dem Geschirrspüler gepumpt. Der Ablaufschlauch ist abgeknickt. Überprüfen Sie den Schlauch. Der Filter ist verstopft. Überprüfen Sie den Grobfilter. Der Abfluss ist verstopft. Überprüfen Sie ihren Abfluss und reinigen Sie ihn gegebenenfalls. Falls Sie immer noch Probleme haben. Kontaktieren Sie einen Fachbetrieb. Schaum in der Wanne. Ungeeignetes Geschirrspülmittel. Benutzen Sie nur Spülmittel, das für Geschirr- spüler geeignet ist. Falls dennoch Schaum in der Wanne sein sollte, öffnen Sie die Tür und lassen Sie den Schaum verdampfen. Geben Sie etwas kaltes Wasser in die Wanne und schließen Sie die Tür. Lassen sie irgendein Waschprogramm durch- laufen, um die Rückstände zu entfernen. Übergelaufener Klarspüler. Wischen sie übergelaufenen Klarspüler umgehend auf. Farbflecken in der Wanne. Farbiges Spülmittel. Benutzen Sie nur Spülmittel ohne Farbe. Weißer Film auf den Innenflächen. Mineralische Rückstände aus hartem Wasser. Reinigen Sie die Innenflächen mit einem feuchten Lappen und etwas Spülmittel für Geschirrspüler. Benutzen Sie dabei Handschuhe und verwenden Sie kein anderes Spülmittel. Rostflecken auf dem Besteck. Das Besteck ist nicht rostfrei. Spülen Sie nur rostfreies Besteck. Es wurde kein Programm gestartet, nachdem Spülsalz nachgefüllt wurde. Starten sie nach dem Befüllen das Schnellpro- gramm mit leerer Spülmaschine. Der Deckel zum Spülsalzbehälter ist locker. Versichern Sie sich, dass der Deckel fest ge- schlossen ist.20 Klopfgeräusche im Innenraum. Der Sprüharm schlägt gegen einen Gegenstand im Korb. Unterbrechen Sie das Programm und platzieren Sie das Geschirr so, dass der Sprüharm nicht be- hindert wird. Rasselnde Geräu- sche im Innenraum. Das Geschirr steht nicht sicher. Unterbrechen Sie Programm und platzieren Sie das Geschirr so, dass es sicher steht. Klopfendes Geräusch im Wasserrohr. Kann durch Überkreuzen der Wasserleitungen entstehen. Hat keinen Einfluss auf die Leistung des Geschirr- spülers. Sollten Sie sich nicht sicher sein, kontak- tieren Sie einen Fachmann. Das Geschirr ist nicht sauber. Das Geschirr wurde nicht richtig eingeladen. Beachten Sie die Hinweise zum Beladen des Ge- schirrspülers. Das Programm war nicht stark genug. Verwenden Sie das Intensiv-Programm. Zu wenig Spülmittel Verwenden Sie mehr Spülmittel oder verwenden Sie ein anderes Spülmittel. Gegenstände blockieren die Sprüharme. Stellen Sie das Geschirr so ins Gerät, dass die Sprüharme nicht behindert werden. Das Filtersystem ist dreckig oder falsch eingesetzt. Reinigen Sie die Filter oder setzten Sie sie korrekt ein. Reinigen Sie die Sprüharme. Das Glas ist beschlagen. Kombination aus weichem Wasser und zu viel Spülmittel. Verwenden Sie weniger Spülmittel und benutzen Sie das kürzeste Programm, um das Glas zu wa- schen und zu säubern. Schwarze oder graue Streifen auf Geschirr Aluminiumteile haben am Geschirr gerieben. Verwenden Sie ein mildes Scheuermittel. Spülmittelreste in der Kammer. Das Geschirr behindert das Auflösen des Spülmittels. Laden Sie das Geschirr sorgfältig in den Geschirr- spüler. Das Geschirr trocknet nicht. Falsche Beladung. Beachten Sie die Hinweise zum Beladen des Ge- schirrspülers. Zu wenig Klarspüler. Erhöhen Sie die Klarspülmenge. Das Geschirr wurde zu früh entnommen. Lassen Sie das Geschirr nach der Reinigung noch etwa 15 Minuten im Geschirrspüler. Öffnen Sie die Tür, damit die feuchte Luft entweichen kann. Falsches Programm. In Kurzprogrammen ist die Wasch- und Trocken- temperatur niedriger. Verwenden Sie ein Pro- gramm mit einer höheren Laufzeit. Besteck mit minderwertiger Beschichtung. Derartiges Geschirr und Besteck ist für die Spül- maschine nicht geeignet.21 Fehlercodes Bei einigen Störungen zeigt das Display einen Fehlercode an, um Sie zu warnen: Code Bedeutung Mögliche Ursache E1 Wasserzufuhr gestört. Der Hahn ist nicht geöffnet, die Wasserzufuhr ist unterbrochen oder der Wasserdruck ist zu gering. E4 Wasserleck. Ein Teil des Geschirrspülers leckt. Drehen Sie den Haupthahn zu und rufen Sie einen Fachmann. Falls sich nach dem Program- mende noch Wasser in der Wanne befindet, entfernen Sie es bevor Sie den Geschirrspüler wieder starten. E9 Eine Taste wird über 30 Sekunden lang gedrückt. Es befindet sich etwas auf der Taste oder die Taste klemmt. Hinweise zur Entsorgung Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro- dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Konformitätserklärung Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Dieses Produkt entspricht den folgenden Europäischen Richtlinien: 2010/1016/EG (EVPG) 2014/30/EU (EMV) 2014/35/EU (LVD) 2011/65/EU (RoHS)22 Dear Customer, Congratulations on purchasing this Klarstein equipment. Please read this manual carefully and take care of the following hints on installation and use to avoid technical damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the operation and installation instructions are not covered by our warranty and any liability. Contents Technical Data 22 Safety Instructions 23 Product Description and Control Panel 23 Installation 24 Before first Use 26 Loading the Dishwasher 30 Washing Programmes 32 Use and Operation 33 Quick Reference Guide 35 Cleaning and Care 36 Troubleshooting 38 Disposal and Declaration of Conformity 40 Technical Data Item number 10028327, 10032677 Power supply 220-240 V ~ 50 Hz Power consumtion 1170-1380 W Energy efficiency class

2. Nachdem die Sprüharme angehalten haben können Sie die Tür komplett öffnen.
