Tipo di prodotto	Ventilatore a piedistallo
Marca	Klarstein
Modello	10032345
Alimentazione	220-240 V ~ 50-60 Hz
Potenza	26 W
Numero di velocità	12
Modalità di funzionamento	Normale, Naturale, Notte
Timer	0,5 a 7,5 ore
Telecomando	Sì, portata 3-5 metri
Funzione oscillazione	Sì
Illuminazione LED	Sì
Funzione silenziosa	Sì
Griglia di protezione	Anteriore e posteriore
Regolazione in altezza	Sì, tramite pulsante di regolazione
Pulizia	Panno umido, non immergere
Sicurezza	Scollegare prima della pulizia, superficie stabile
Pannello di controllo	Sulla base

Domande frequenti - 10032345 Klarstein

Come assemblare il ventilatore Klarstein 10032345 ?

Fissare prima il motore al supporto utilizzando i dadi. Quindi posizionare la griglia di protezione posteriore sul motore allineando i denti, quindi fissarla con il dado. Far scorrere le pale sull'albero del motore inserendo il perno nella parte cava, e fissare con il dado. Infine, montare la griglia di protezione anteriore sull'anello di fissaggio e bloccare il tutto con la pinza e la vite.

Come regolare l'altezza del ventilatore ?

Premere il pulsante di regolazione dell'altezza e tenerlo premuto. Far scorrere la parte superiore del ventilatore verso l'alto o verso il basso fino all'altezza desiderata, quindi rilasciare il pulsante.

Come utilizzare il telecomando ?

Il telecomando funziona entro un raggio di 3-5 metri dall'apparecchio. Utilizzare i tasti per accendere l'illuminazione, attivare la funzione silenziosa, regolare la velocità, il timer, le modalità, l'oscillazione e accendere/spegnere. Assicurarsi che non ci siano ostacoli tra il telecomando e il ricevitore.

Come regolare la velocità del ventilatore ?

Ruotare la manopola di regolazione della velocità in senso orario per selezionare una delle 12 velocità disponibili. La velocità più lenta è in posizione di fine corsa a sinistra, la più veloce a destra. Il LED indica la velocità scelta.

Come regolare il timer ?

Premere il tasto Timer per attivare il timer. Ogni pressione aumenta la durata di 0,5 ore, fino a un massimo di 7,5 ore. Per disattivare, premere fino a quando il LED si spegne.

Quali sono le modalità disponibili ?

Le modalità sono: Normale (velocità costante), Naturale (simula il vento naturale con variazioni) e Notte (funziona alla velocità più lenta per un funzionamento silenzioso). Cambiare modalità con il tasto Mode.

Come attivare l'oscillazione ?

Premere il tasto OSC per attivare o disattivare la funzione di oscillazione. Il ventilatore si oscillerà da sinistra a destra per diffondere l'aria nella stanza.

Come pulire il ventilatore ?

Prima di ogni pulizia, scollegare l'apparecchio e lasciare raffreddare il motore. Utilizzare un panno umido (non bagnato) per pulire le superfici esterne. Per le macchie ostinate, aggiungere un po' di detersivo per piatti. Non immergere mai l'apparecchio in acqua e non utilizzare prodotti chimici o abrasivi.

Cosa fare se il telecomando non funziona ?

Verificare prima le batterie del telecomando (sostituirle se necessario). Assicurarsi di essere entro 5 metri dal ventilatore e che nessun ostacolo blocchi il segnale. Provare anche a utilizzare il pannello di controllo sulla base per confermare che l'apparecchio funzioni.

Come spegnere l'illuminazione LED ?

Premere il tasto di illuminazione (simbolo lampadina) sul telecomando o sul pannello di controllo per accendere o spegnere la luce LED integrata nel ventilatore.

MANUALE UTENTE 10032345 Klarstein

Ventola con supporto

La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere attendamente le seguenti istruzioni e di seguirle per evitare eventuali anni. Si declina agli responsabilità per anni derivati da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositorio.

INDICE

Dati tecnici 23

Dichiarazione di conformità 23

Avvertenze di sicurezza 24

Smaltimento 24

Pulizia e manutenzione 24

Descrizione del prodotto 25

Montaggio 26

Utilizzo 27

DATI TECNICI

Numero articolo 10032345
Alimentazione 220-240 V ~ 50-60 Hz
Potenza 26 W

DICHIARAZIONE DI CONFORMITA

Produtlore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2014/30/UE (EMC)

2014/35/UE (LVD)

2011/65/UE (RoHS)

206/2012/UE (ErP)

AVVERTENZE DI SICUREZZA

Assicurarsi che tutti i collegamenti elettrici siano puliti e asciutti.
- Prima dell'utilizzo, controllare la tensione sulla targhetta del dispositivo. Collegare il dispositivo solamente a prese di corrente con tensione correspondente a quella del dispositivo.
- Non posizionare il dispositorio nelle vicinanze di fiamme libere, acqua o oggetti e materiali lavorate infiammabili.
- Utilizzare il dispositivo in presenza di bambini solo con il dovuto controllo.
- Prima di utilizzato il disposativo, posizionarlo su un fondo stabile e piano.
- Se il disposativo non viene utilizzato, spegnerlo e scollegare la spina alla presa di corrente.
- Al momento di scollegare la spina dalla presa, non impugnare mai il cavo, mai sempre la spina stessa. Non toccare mai la spina con le mani bagnate.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non sono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si protegono il pianeta e la salute delle persone da possibili consequences negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.

PULIZIA E MANUTENZIONE

• Prima di pulire o immagazzinare il dispositorio, scollegare la spina nella presa di corrente e lasciare raffreddare completeness il motore.
• Non immergere mai il cavo di alimentazione in acqua o altri liquidi. Pulire le superfici con un panno o una spugna leggermente umidi. Rimuovere sporco ostinato con un po' di detersivo per piatti. Non utilizzato spugne o prodotti abrasivi.
  Non pulire il dispositorio con detergenti o solventi chimici.
• Pulire il disposativo con un panno morbido, in modo da non danneggiare le superfici.
• Pulire il dispositivo prima di procedere all'immagazzinamento.
• Assicurarsi che non penetri acqua nel disposito, in quanto potrebbe causare un cortocircuito o danneggiare componenti elettriche.

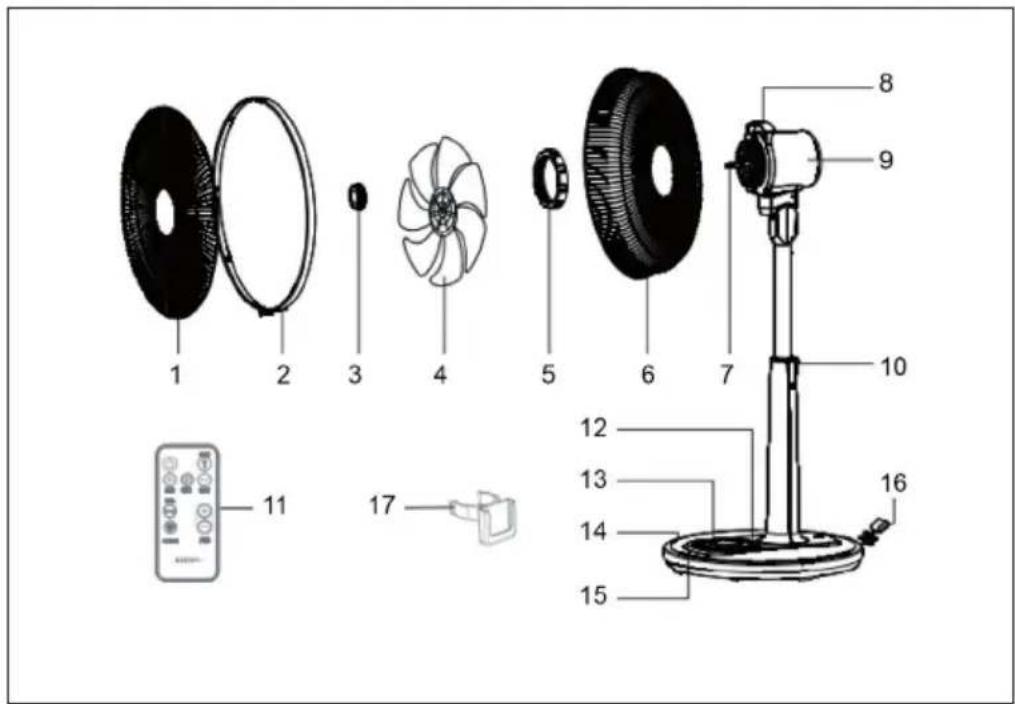

DESCRIZIONE DEL PRODOTTO

1 Griglia protettiva frontale 9 Alloggiamento to del motore
2 Anello di fissaggio 10 Tappo del supporto
3 Dado 11 Telecomando
4 Pale del ventilatore 12 Luce
5 Dado 13 Tasto
6 Griglia protettiva posteriori 14 Base
7 Albero motore 15 Pannello di controllo
8 Impugnatura 16 Vano per riporre il cavo

Avvertenza: il dispositivo più essere gestito dal pannello di controllo sulla base otramite telecomando. I tasti funzione sono gli stessi.

MONTAGGIO

1 Assicurarsi che il prodotto sa spento e scollegato alla rete elettrica.
2 Fissare il motore allo stativo utilizzato i dadi del motore.
3 Posizione are la griglia protettiva sul motore, direzionando le sporgenze sul motore sulle scanalature della griglia protettiva posteriore.
4 Fissare la griglia protettiva posteriore con il dato.
5 Inserire le pale del ventilatore sull'albero motore. Il perno obliquo sull'albero deve insertarsi nella cavity sulla parte posteriore delle pale.
6 Fissare le pale con il dato.
7 Fissare la griglia protettiva anteriore all'anello di fissaggio. Assicurarsi che le 8 sporgenze sull'anello di fissaggio si aggancino sul bordo della griglia anteriore.
8 Il gancio dell'anello di fissaggio deve essere attaccato alla griglia protettiva posteriori.
9 Fissare entrambre le griglie protettive con fascette chiudibili e con una vite.

Regolare l'altezza

1 Tenere premuto il tasto per la regolazione dell'altezza.
2 Far scorrere la parte superiore del ventilatore verso l'alto o il basso, fino a raggiungere l'altezza ottimale.
3 Lasciare andare il tasto per la regolazione dell'altezza.

UTILIZZO

Indicazioni sul telecomando:

• Distanza ottimale dal dispositiivo: 3-5 metri.
• Accendere la luce: premere il tasto della luce.
• Muto: premere il tasting MUTE per attivare quello funzione.

Regolazione della velocità

Ruotare la manopola in senso orario per impostare dal basso verso l'alto uno dei 12 livelli di velocità. Il LED indica la velocità selezionata.

Timer

Premere il tasto Timer per attivare o disattivare il timer. Il timer può essere impostato tra 0,5 e 7,5 ore. Il LED indica il tempo impostato.

Modalità

• Il dispositorio si attiva in modalità normale.
• Premere il tasto Mode per selezionare una delle seguenti modalità: normale > naturale > modalità sono.
• Modalità naturale: il ventilatore imita il naturale comportamento del vento.
• Modalità sono: il dispositivo funzione a livello minimo per non disturbare il sono.

OSC (funzione di oscillazione)

Premere il tasto OSC per attivare o disattivare la funzione di oscillazione.

ON/OFF

Dopo aver collegato la spina, si accende una luce rossa. Premere il tasting ON/OFF per attivare o fermare il ventilatore.
