Tipo di prodotto	Forno elettrico da incasso
Marca	Whirlpool
Modello	OAKZ9 379 P IX
Dimensioni (A x L x P)	595 x 595 x 570 mm (stima)
Volume interno	70 L (stima)
Peso netto	30 kg (stima)
Alimentazione elettrica	230 V / 50-60 Hz
Potenza massima	3 kW (regolabile per rete a tensione inferiore)
Tipo di lampadina	Alogena 20-40 W / 230 V, tipo G9, T300°C
Funzioni di cottura	Convezione naturale, Convezione forzata, Aria calda, Grill, Turbo grill, Cottura pezzo grosso, Pane/Pizza, Scongelamento, Mantenimento al caldo, Lievitazione dell'impasto
Pulizia automatica	Pirolisi (ciclo completo e ciclo ECO)
Accessori inclusi	Griglia metallica, Teglia da forno, Leccarda, Girarrosto (a seconda del modello)
Numero di livelli della griglia	5 livelli
Sicurezza	Blocco tastiera, porta bloccata durante pirolisi, spegnimento automatico
Display	Display digitale con comandi a scomparsa
Classe energetica	A+ (stima secondo norma CEI 60350-1)

Domande frequenti - OAKZ9 379 P IX WHIRLPOOL

Come impostare la lingua e l'ora al primo utilizzo?

Al primo accensione, ruotare la manopola di regolazione per navigare nell'elenco delle lingue. Selezionare la lingua e premere √ per confermare. Quindi, impostare l'ora ruotando la manopola per le ore, poi i minuti, premendo √ dopo ogni passaggio.

Come utilizzare la funzione di pulizia Pirolisi?

Rimuovere tutti gli accessori (griglie, leccarda, ecc.). Ruotare la manopola di selezione sulla funzione PYRO. Scegliere tra ciclo completo o rapido (ECO) con la manopola di regolazione, quindi confermare. Il forno si riscalda a temperatura molto alta, la porta si blocca automaticamente. Non toccare il forno e tenere i bambini lontani durante il ciclo. Dopo il raffreddamento, la porta si sblocca.

Cosa fare se il display mostra 'F' seguito da un numero?

Indica un difetto del forno. Annotare il numero dopo 'F' e contattare il Servizio Assistenza Whirlpool con questo riferimento.

Come smontare la porta del forno per la pulizia?

Aprire completamente la porta, abbassare i fermi della cerniera in posizione sbloccata. Chiudere parzialmente la porta, tenerla saldamente con entrambe le mani (non per la maniglia) e sollevarla tirandola verso di sé. Per rimontarla, allineare i ganci con le fessure, abbassare la porta, quindi aprirla completamente per sollevare i fermi.

Come sostituire la lampadina del forno?

Scollegare il forno. Svitare il coperchio della lampadina, sostituire la lampadina con una alogena 20-40W/230V tipo G9 T300°C. Riavvitare il coperchio e ricollegare. Non toccare la lampadina a mani nude (usare un panno).

Come attivare il blocco tastiera?

Durante la cottura, premere contemporaneamente i pulsanti Indietro e Conferma (o i due pulsanti ai lati del display) per almeno 5 secondi. Ripetere per sbloccare. La funzione evita modifiche accidentali alle impostazioni.

Si può usare una teglia sulla griglia?

Sì, è possibile posizionare una teglia da forno o uno stampo direttamente sulla griglia metallica. Per una cottura su due livelli, utilizzare le posizioni 1 e 4 (partendo dal basso) per una distribuzione uniforme.

Come impostare una partenza differita?

Dopo aver selezionato una funzione e impostato la durata di cottura, il display mostra l'ora di fine. Ruotare la manopola di regolazione per scegliere l'ora di fine desiderata, quindi premere √. Il forno si avvia automaticamente per terminare a quell'ora. Questa opzione non è disponibile per le funzioni Grill e Turbo grill.

Come utilizzare la funzione 'Pane/Pizza'?

Selezionare la funzione Pane o Pizza. Il forno propone impostazioni predefinite. Indicare la temperatura e la durata, o lasciare che il forno gestisca automaticamente. Preriscaldare il forno, quindi posizionare l'impasto sulla 2a griglia.

Cosa fare se la porta non si apre?

Verificare se è in corso un ciclo di pulizia pirolisi. La porta rimane bloccata finché la temperatura interna è elevata. Attendere la fine del ciclo e il raffreddamento completo. Se il problema persiste, contattare il Servizio Assistenza.

MANUALE UTENTE OAKZ9 379 P IX WHIRLPOOL

Per ricevere un'assistenza più completa, registrare il prodotto su www.whirlpool.eu/register

Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni relative alla sicurezza.

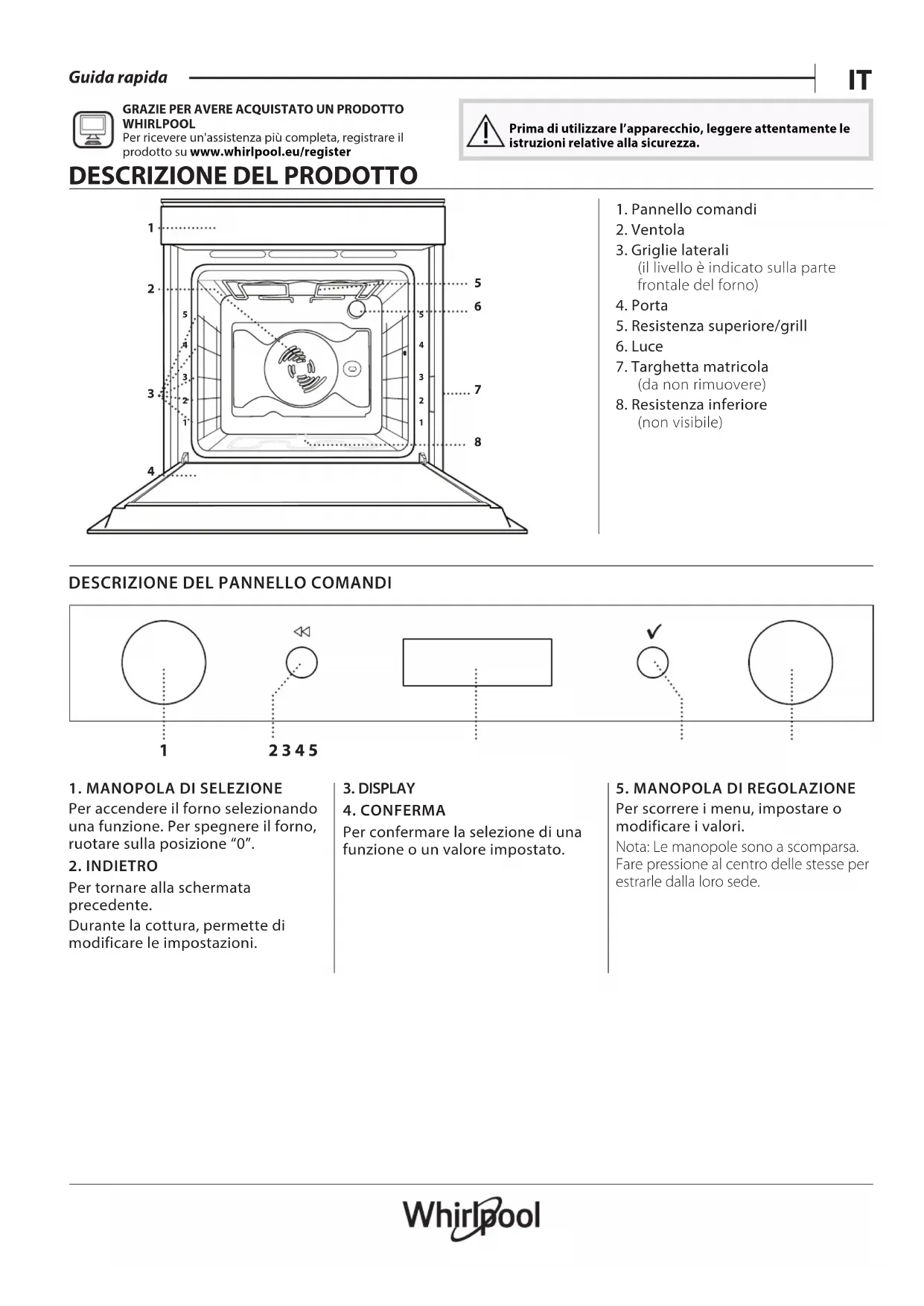

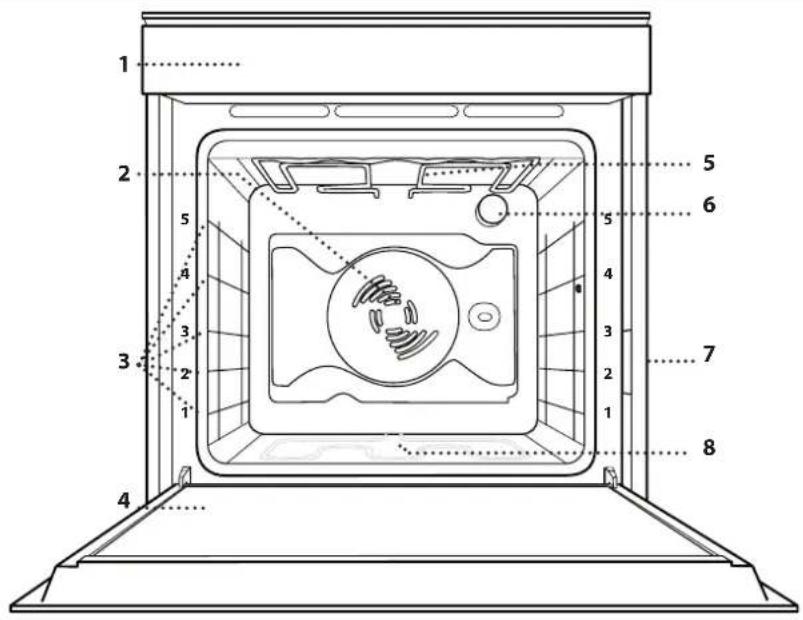

DESCRIZIONE DEL PRODOTTO

1. Pannello comandi
2. Ventola
3. Griglie laterali (il livello è indicato sulla parte frontale del forno) 4. Porta
4. Resistenza superiore/grill
5. Luce
6. Targhetta matricola (da non rimuovere)
7. Resistenza inferiore (non visibile)

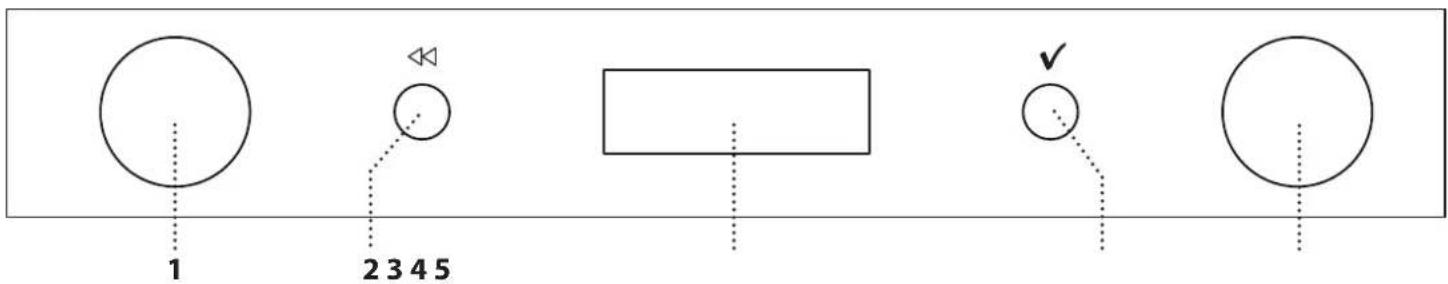

DESCRIZIONE DEL PANNELLO COMANDI

1. MANOPOLA DI SELEZIONE

Per accendere il forno selezionando una funzione. Per spegnere il forno, ruotare sulla posizione "0".

2. INDIETRO

Per tornare alla schermata precedente.

Durante la cottura, permette di modificare le impostazioni.

3. DISPLAY

4. CONFERMA

Per confermare la selezione di una funzione o un valore impostato.

5. MANOPOLA DI REGOLAZIONE

Per scorrere i menu, impostare o modificare i valori.

Nota: Le manopole sono a scomparsa. Fare pressione al centro delle stesse per estrarle alla loro sede.

ACCESSORI

GRIGLIA, TEGLIA, LECCARDA*, GUIDE SCORREVOLI

Da usare per la cottura degli alimenti o come supporto per pentole, tortiere e altri utensili da cucina.

Da usare per cuocere prodotti di panetteria e pasticceria, ma anche carne arrosto, pesce al cartoccio, ecc.

Da posizionare sotto la griglia per raccogliere i succhi di cottura o come piastra per cuocere carni, pesci, verdure, focacce, ecc.

Per facilitare l'inserimento o la rimozione degli accessori.

GIRARROSTO*

• Disponibile solo su alcuni modelli. Il numero e il tipo di accessori possono variare a seconda del modello acquistato. È possibile acquistare separatamente altri accessori presso il Servizio Assistenza Tecnica.

Per arrostire uniformemente grossi tagli di carne e pollame.

INSERIRE LA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia orizzontalmente facendola scivolare sulle griglie laterali, inserendo dapprima il lato rialzato orientato verso l'alto.

Gli altri accessori, come la leccarda o la teglia, si inseriscono orizzontalmente come la griglia.

TOGLIERE E RIMONTARE LE GRIGLIE LATERALI

• Per togliere le griglie, sollevarle e sganciare la parte inferiore dalla sede tirandola leggermente: a quel punto è possibile rimuovere le griglie.
• Per rimontare le griglie, inserirle dapprima nelle sedi superiori. Avvicinarle alla cavità tenendole sollevate, poi abbassarle in posizione nelle sedi inferiori.

MONTAGGIO DELLE GUIDE SCORREVOLI (SE PRESENTI)

Togliere dal forno le griglie laterali e rimuovere la protezione in plastica dalle guide scorrevoli.

Ancorare alla griglia laterale la clip superiore della guida e farla scivolare fino a fine corsa; abbassare in posizione l'altra clip. Per fissare la guida, premere la parte inferiore della clip contro la griglia laterale. Assicurarsi che le guide possano scorrere liberamente. Ripetere questa operazione sull'altra griglia laterale, allo stesso livello.

Nota: le guide scorrevoli possono essere montate a qualsiasi livello.

USO DEL GIRARROSTO (SE PRESENTE)

Infilare lo spiedo al centro del pezzo di carne (legato con spago se pollame) e farlo scorrere finché non si ferma saldamente sulla forchetta. Inserire sull'asta la seconda forchetta e farla scorrere fino a bloccare saldamente la carne. Per bloccarlo in posizione, usare la vite di fissaggio. Inserire l'estremità nell'apposita sede situata nella cavità del forno e appoggiare la parte arrotondata al relativo supporto.

Note: Per raccogliere i liquidi di cottura, posizionare la leccarda al di sotto, aggiungendo 500 ml di acqua. Per evitare di scottarsi, maneggiare lo spiedo caldo usando la manopola di plastica (da rimuovere prima della cottura).

Questo accessorio può essere utilizzato solo con la funzione Turbogrill.

FUNZIONI

SPEGNIMENTO

Per spegnere il forno.

LUCE

Per accendere/spegnere la luce del forno.

FUNZIONI SPECIALI

SCONGELAMENTO

Per velocizzare lo scongelamento degli alimenti. Disporre gli alimenti sul ripiano centrale. Lasciare l'alimento nella sua confezione per impedire che si asciughi eccessivamente all'esterno.

MANTENERE CALDO

Per mantenere caldi e croccanti cibi appena cotti.

LIEVITAZIONE

Per ottenere una lievitazione ottimale di impasti dolci o salati. Per preservare la qualità della lievitazione, non attivare la funzione se il forno è ancora caldo dopo un ciclo di cottura.

STATICO

Per cuocere qualsiasi tipo di pietanza su un solo livello. Utilizzare il 3° ripiano. Per la cottura di pizze, torte salate e torte con ripieno liquido, utilizzare il 1° o il 2° ripiano. Preriscaldare il forno prima di introdurre le pietanze.

VENTILATO

Per cuocere morte con ripiano liquido (salate o dolci) su un solo ripiano. Questa funzione può essere utilizzata anche per cotture su due ripiani. Si consiglia di invertire la posizione degli alimenti per ottenere una cottura più omogenea. Utilizzare il 3° livello per cotture su un ripiano e il 1° e il 4° livello per cotture su due ripiani. Preriscaldare il forno prima della cottura.

COTTURA LENTA

Per la cottura di carni, torte ripiene (cheesecake, strudel, torte di frutta) e verdure ripiene su un solo livello. Questa funzione attiva a intermittenza la ventola a bassa velocità per evitare che gli alimenti si asciughino eccessivamente.

GRILL

Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile.

TURBO GRILL

Per arrostire grossi tagli di carne (cosciotti, roast beef, polli). Si consiglia di utilizzare una leccarda per raccogliere i liquidi di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile. Con questa funzione è possibile utilizzare il girarrosto, se presente.

MAXI COOKING

Per cuocere tagli di carne di grosse dimensioni (superiori a 2,5 kg). Utilizzare il 1° o il 2° livello in base alle dimensioni della carne. Non è necessario preriscaldare il forno. Si consiglia di girare la carne durante la cottura per ottenere una doratura uniforme. È preferibile irrorarla di tanto in tanto con il fondo di cottura per evitare che si asciughi eccessivamente.

IMPOSTAZIONI

Per regolare le impostazioni del forno.

Attivando la modalità "ECO", la luminosità del display si riduce e la luce si spegne dopo 1 minuto per risparmiare energia. Il display si riattiva automaticamente premendo un tasto qualsiasi.

PANE/PIZZA

Per cuocere diversi tipi e formati di pane e pizza. All'interno di questa funzione sono presenti due programmi con impostazioni predefinite. Basterà indicare i valori richiesti (temperatura e tempo) e il forno gestirà automaticamente il ciclo di cottura ottimale. Posizionare l'impasto al 2° livello dopo aver preriscaldato il forno.

PULIZIA AUTOMATICA PER PIROLISI

Per eliminare gli schizzi dovuti alla cottura è attenuato un ciclo a temperature molto elevate. È possibile selezionare due cicli di autopulizia: un ciclo completo (PIROLISI) e un ciclo più breve (ECO). Si suggerisce di utilizzare il ciclo rapido a intervalli regolari e quello completo solo in caso di forno molto sporco.

Per preriscaldare il forno rapidamente

1. SELEZIONARE LA LINGUA

Alla prima accensione è necessario impostare la lingua e l'ora: sul display scorre la scritta "ENGLISH".

Ruotare la manopola di regolazione per scorrere la lista delle lingue disponibili e selezionare quella desiderata. Premere √ per confermare la selezione.

Nota: la lingua può essere modificata successivamente dal menu "Impostazioni".

2. REGOLARE L'ORA

Dopo aver selezionato la lingua, sarà necessario impostare l'ora corrente: sul display lampeggiano le due cifre relative all'ora.

Ruotare la manopola di regolazione per impostare l'ora desiderata e premere; sul display lampeggiano le due cifre relative ai minuti.

Ruotare la manopola di regolazione per impostare i minuti e premere √ per confermare.

Nota: dopo un'interruzione prolungata della corrente potrebbe essere necessario impostare nuovamente l'ora.

3. IMPOSTARE L'ASSORBIMENTO DI POTENZA

Il forno è programmato per assorbire una potenza elettrica compatibile con una rete domestica di energia superiore a 3 kW: nel caso si disponga di una potenza inferiore, è necessario diminuire il valore.

Ruotare la manopola di selezione fino a visualizzare sul display "SETTING", quindi premere OK per confermare.

Ruotare la manopola di regolazione per selezionare la voce di menu "POWER" e premere OK per confermare.

POWER

Ruotare la manopola di regolazione per selezionare "Basso" e premere per confermare.

84550

4. RISCALDARE IL FORNO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: è normale. Prima di cucinare gli alimenti è quindi raccomandato di riscaldare a vuoto il forno per rimuovere gli odori. Rimuovere le protezioni di cartone o le pellicole trasparenti e togliere gli accessori dal forno.

Seguire le istruzioni seguenti per impostare correttamente la funzione.

Nota: è opportuno ventilare la stanza durante e dopo il primo utilizzo.

USO QUOTIDIANO

1. SELEZIONARE UNA FUNZIONE

Ruotare la manopola di selezione per accendere il forno, per visualizzare sul display la funzione desiderata: il display mostra l'icona della funzione e i valori di base. Dove presente, per selezionare una voce di menu (il display mostra la prima voce disponibile) ruotare la manopola di regolazione fino a visualizzare la voce desiderata.

Premere per confermare la selezione: il display mostra i valori di base.

2. IMPOSTARE LA FUNZIONE

Dopo aver selezionato la funzione desiderata è possibile modificarne le impostazioni. Il display mostra in sequenza i valori che è possibile modificare.

TEMPERATURA / LIVELLO GRILL

Quando il valore lampeggia sul display, ruotare la manopola di regolazione per modificarlo, poi premere per confermare e procedere con le impostazioni seguenti (per i valori che è possibile modificare).

Nota: una volta attivata la funzione, sarà possibile modificare la temperatura utilizzando la manopola di regolazione.

DURATA

Quando l'icona lampeggia sul display, utilizzare la manopola di regolazione per impostare il tempo di cottura desiderato, quindi premere ✓ per confermare. È possibile non impostare la durata per gestire manualmente la cottura: premere ✓ per confermare e avviare la funzione.

In questo caso, non sarà possibile impostare l'ora di fine cottura, programmando l'avvio ritardato.

Nota: durante la cottura, premendo « è possibile regolare il tempo impostato: ruotare la manopola di regolazione per regolarlo e premere ✓ per confermare.

IMPOSTARE L'ORA DI FINE COTTURA

In molte funzioni, una volta impostato un tempo di cottura è possibile posticipare l'avvio della funzione programmando l'ora di fine. Il display mostra l'ora di fine della funzione prevista e l'icona ® lampeggia.

Ruotare la manopola di regolazione per impostare l'ora di fine cottura desiderata, quindi premere ✓ per confermarla e avviare la funzione. Inserire il cibo nel forno e chiudere la porta:

la funzione si avvierà automaticamente dopo un periodo di tempo calcolato per terminare la cottura all'orario impostato.

Nota: programmare l'avvio ritardato di una cottura disattiva in ogni caso la fase di preriscaldamento del forno: la temperatura desiderata viene raggiunta gradualmente, quindi i tempi di cottura si allungheranno leggermente rispetto a quanto indicato nella tabella di cottura. Durante il tempo di attesa, è possibile utilizzare la manopola di regolazione per regolare l'ora di fine programmata o premere « per modificare i valori impostati.

Nota: il ritardo di avvio della funzionalità non è disponibile per le funzioni Grill e Turbo Grill.

3. AVVIARE LA FUNZIONE

Una volta impostati i valori desiderati, premere ✓ per confermare l'ora di fine cottura e avviare la funzione.

Nota: una volta avviata la cottura, il display consiglia il livello più adatto per la funzione.

La funzione avviata può essere messa in pausa in qualsiasi momento ruotando la manopola di selezione su 0.

4. PRERISCALDAMENTO

In alcune funzioni, è prevista una fase di preriscaldamento del forno: una volta avviata la funzione, il display segnala che è iniziata la fase di preriscaldamento.

Al termine di questa fase, un segnale acustico e il display indicheranno che il forno ha raggiunto la temperatura impostata:

A questo punto, aprire la porta, inserire gli alimenti nel forno, chiudere la porta e procedere alla cottura.

Nota: introdurre gli alimenti nel forno prima della fine del preriscaldamento può avere effetti negativi sui risultati della cottura. Aprendo la porta durante la fase di preriscaldamento, questa si interrompe temporaneamente. Il tempo di cottura non comprende la fase di preriscaldamento. La temperatura finale del forno può essere modificata utilizzando la manopola di regolazione.

5. FINE COTTURA

Allo scadere del tempo programmato, un segnale acustico e il display indicheranno che la cottura è terminata.

Premere per continuare la cottura in modalità manuale (senza una durata impostata) oppure ruotare la manopola di regolazione per prolungare la cottura impostando una nuova durata. In entrambi i casi, i valori della temperatura o del livello del grill saranno mantenuti in memoria.

DORATURA

Con alcune funzioni, alla fine della cottura il forno consente di dorare la superficie del cibo grazie all'utilizzo del grill.

Dopo aver attivato la funzione di doratura, è possibile cambiare la durata della funzione ruotando la manopola di regolazione. La funzione può essere interrotta in qualsiasi momento ruotando la manopola di selezione per scegliere una funzione differente o portandola su 0 per spegnere il forno.

TIMER

Quando il forno è spento, il display può essere utilizzato come contamminuti. Per attivare la funzione, assicurarsi che il forno sia spento e ruotare la manopola di regolazione: sul display lampeggia l'icona.

Ruotare la manopola di regolazione per impostare la durata desiderata e poi premere nuovamente per avviare il timer. Un segnale acustico e il display avviseranno del termine del conto alla rovescia.

Nota: il timer non attiva nessun ciclo di cottura. Utilizzare la manopola di regolazione per modificare l'ora impostata sul timer; il timer può essere spento in qualsiasi momento premendo.

. BLOCCO DEI TASTI

Per bloccare i tasti, premere contemporaneamente per almeno cinque secondi.

Per disattivare il blocco, ripetere la stessa procedura. Nota: questa funzione può essere attivata anche durante la cottura. Per ragioni di sicurezza, è possibile spegnere il forno in qualsiasi momento ruotando la manopola di selezione su 0.

PULIZIA AUTOMATICA - PIROLISI

Non toccare il forno durante il ciclo di pirolisi. Tenere i bambini e gli animali lontani dal forno durante e dopo (fino a completa aerazione della stanza) il ciclo di pirolisi.

Prima di attivare la funzione rimuovere tutti gli accessori dal forno, comprese le guide laterali. Se il forno è installato sotto un piano di cottura, accertarsi che durante il ciclo di pulizia automatica i bruciatori o le piastre elettriche siano spenti. Per un risultato ottimale, rimuovere i residui in eccesso dalla cavità e pulire il vetro interno dello sportello prima di usare la funzione di pirolisi. Si consiglia di attivare la funzione di pirolisi soltanto se l'apparecchio è molto sporco o emana cattivi odori durante la cottura. Ruotare la manopola di selezione per selezionare la funzione di pulizia automatica.

Sono disponibili due cicli di pulizia automatica: un ciclo completo e un ciclo ridotto (ECO).

Ruotare la manopola di regolazione per scegliere il ciclo desiderato e premere per confermare. Il forno avvia il ciclo di autopulizia e la porta si blocca automaticamente: sul display compare un messaggio di avviso e un conto alla rovescia indica lo stato di avanzamento del ciclo in corso.

A ciclo ultimato, la porta rimane bloccata fino a quando non viene raggiunta una temperatura sicura.

A quel punto, sul display compare l'ora corrente.

Nota: come per le altre funzioni manuali, è possibile programmare l'ora di fine della pulizia automatica.

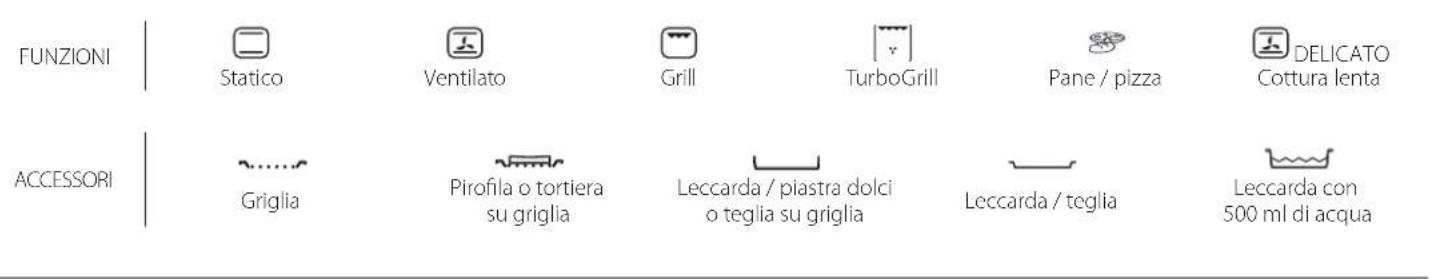

TABELLA DI COTTURA

RICETTA FUNZIONE		PRERISCAL-DAMENTO	TEMPERATURA (°C) DURATA (min.)		RIPIANO E ACCESSORI
Torte lievitate / Pan di Spagna	DELICATO	SI 160	180 30 - 90		2/3
		SI 160	180 30 - 90*		4 1
Torte ripiene(cheesecake, strudel, torta di mele)	DELICATO	SI 160	200 35 - 90		2
		SI 160	200 35 - 90*		4 1
Biscotti	DELICATO	SI 170	180 15 - 45		3
		SI 160	170 20 - 45*		4 1
Bignè	DELICATO	SI 180	200 30 - 40		3
		SI 180	190 35 - 45*		4 1
Meringhe	DELICATO	SI 90	110 - 150		3
		SI 90	130 - 150*		4 1
Pizza / Pane / Focaccia	DELICATO	SI 190	250 15 - 50		1/2
		SI 190	250 25 - 50*		4 1
Pane	PANE	SI 180	220 30 - 50		2
Pizza	PIZZA	SI	220 - 250 15 - 30		2
Pizza surgelata	DELICATO	SI	250	10 - 15	3
		SI	250	10 - 20*	4 1
Torte salute(torta di verdure, quiche)	DELICATO	SI 180	190 40 - 55		3
		SI 180	190 40 - 55*		4 1
Vols-au-vent / Salatini di pasta sfoglia	DELICATO	SI	190 - 200 20 - 30		3
		SI 180	190 15 - 40*		4 1
Lasagne / Flan / Pasta al forno /Cannelloni	DELICATO	SI	190 - 200 45 - 65		3
Agnello / Vitello / Manzo / Maiole 1 Kg	DELICATO	SI 180	190 80 - 120		2
Pollo / Coniglio / Anatra 1 kg	DELICATO	SI 200	220 50 - 100		3
Tacchino / Oca 3 kg	DELICATO	SI	190 - 200	80 - 130	2
Pesce al forno / al cartoccio(filetti, intero)	DELICATO	SI	180 - 200 40 - 60		3
Verdure ripiene(pomodori, zucchini, melanzane)	DELICATO	SI 170	190 30 - 60		2
Toast	DELICATO	-	3 (alta)	3 - 6	5
Filetti/Tranci di pesce	DELICATO	-	2 (media)	20 - 30**	4 3

RICETTA FUNZIONE		PRERISCAL-DAMENTO	TEMPERATURA (°C)	DURATA (min.)	RIPIANO E ACCESSORI
Salsicce / Spiedini / Costine/Hamburger	-2 - 3 (media - alto) 15 - 30 **				5 4
Pollo arrosto (1-1,3 kg)	-	2 (media) 55 - 70 ***			2 1
		3 (alta) 60 - 80			2 1
Roastbeef al sangue 2 (media) 35 - 50 ***	-				3
Coscia d'agnello / Stinco - 2 (media) 60 - 90 ***	-				3
Patate arrosto - 2 (media) 35 - 55 ***	-				3
Verdure gratinate	-	3 (alta)	10 - 25		3
Lasagne e carne	Si	200	50 - 100 ****		4 1
Carne e patate	Si	200	45 - 100 ****		4 1
Pesce e verdure	Si	180	30 - 50 ****		4 1

• Invertire i livelli a metà cottura. Girare gli alimenti a metà cottura. * Girare gli alimenti a due terzi di cottura (se necessario). **** La durata è approssimativa: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza.

RICETTE TESTATE

Compilata per gli istituti di valutazione secondo la norma IEC 60350-1

RICETTA FUNZIONE		PRERISCAL-DAMENTO	TEMPERATURA (°C) DURATA (min.)		RIPIANO E ACCESSORI*
Pasta frolla	□	Si	150	30 - 40	3
	□	Si	150	25 - 40	3
	□	Si	150	25 - 35 **	4	1
Piccoli dolci	□	Si	170	20 - 30	3
	□	Si	160	20 - 30	3
	□	Si	160	25 - 35 **	4	1
Pan di spagna senza grassi	□	Si	170	30 - 40	2
	□	Si	160	30 - 40	2
	□	-	160	35 - 45 **	4	1
Toast	□	-	3 (alta)	4 - 6	5
Hamburger	□	-	3 (alta)	18 - 30 ***	5	4

• Gli accessori non in dotazione con il forno sono acquistabili direttamente dal nostro Servizio Assistenza. ** Invertire i livelli a metà cottura. *** Girare gli alimenti a metà cottura.

Classe di efficienza energetica (conforme alle norme IEC 60350-1): Per eseguire la prova fare riferimento alla tabella apposita.

FUNZIONI

Statico

Ventilato

Grill

TurboGrill

Pane/pizza

Cottura lenta

ACCESSORI

Griglia

Pirofila o teglia su griglia

Leccarda / piastra dolci o teglia su griglia

Leccarda / teglia

Leccarda con 500 ml di acqua

Girarrosto (se in dotazione)

PULIZIA E MANUTENZIONE

Assicurarsi che il forno si sia raffreddato prima di eseguire qualsiasi operazione. Non utilizzare apparecchi a vapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici. Utilizzare guanti protettivi.

Il forno deve essere disconnesso dalla rete elettrica prima di effettuare operazioni di manutenzione.

SUPERFICI ESTERNE

• Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente neutro. Asciugare con un panno asciutto. Non usare detergenti corrosivi o abrasivi. Se inavvertitamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibra umido.

SUPERFICI INTERNE

• Dopo l'uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo; per asciugare la condensa dovuta alla cottura di alimenti con un elevato contenuto di acqua, usare a forno freddo un panno o una spugna.
• Pulire i vetri della porta con detergenti liquidi specifici.
• Per facilitare la pulizia della porta è possibile rimuoverla.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti, maneggiandoli con guanti da forno, se ancora caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

RIMOZIONE E MONTAGGIO DELLA PORTA

1. Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco.

1. Chiudere la porta fino a quando è possibile. Prendere saldamente la porta con entrambe le mani, evitando di tenerla per la maniglia. Per estrarla facilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto finché non esce dalle sedi. Togliere la porta e appoggiarla su un piano morbido.

1. Per rimontare la porta, avvicinarla al forno allineando i ganci delle cerniere alle proprie sedi e agganciare la parte superiore agli alloggiamenti.
2. Abbassare la porta e poi aprirla completamente. Abbassare i fermi nella posizione originale: fare attenzione che siano completamente abbassati.

Sarà necessario applicare una leggera pressione per assicurare il corretto posizionamento dei fermi.

1. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni: funzionando male, la porta potrebbe danneggiarsi.

SOSTITUIRE LA LAMPADA

1. Scollegare il forno alla rete elettrica.
2. Svitare la copertura della lampada, sostituire la lampada e avvitare di nuovo il coperchio della lampada.
3. Ricollegare il forno alla rete elettrica.

Nota: usare solo lampade alogene da 20-40 W/230 V tipo G9, T 300 °C. La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009). Le lampadine sono disponibili presso il Servizio Assistenza.

In caso di impiego di lampade alogene, non maneggiare a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non far funzionare il forno prima di aver riposizionato il coperchio.

RISOLUZIONE

DEI PROBLEMI

Problema Possibile causa Soluzione
Il fornò non funziona.	Interruzione della corrente elettrica. Disconnessione alla rete elettrica.	Verificare che ci sia tensione in rete e che il fornò sia collegato all'alimentazione elettrica. Spagnere e riaccendere il fornò per verificare se il problema persististe.
Il display在哪 la lettera "F" seguita da un numero o una lettera.	Il fornò è guasto.	Contattare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera "F".
La porta non si aprè. Ciclo di pulizia in corso.		Attendere il termine della funzione e lasciare raffreddare il fornò.

GRAZIE PER AVER ACQUISTATO UN PRODOTTO WHIRLPOOL
