MANUAL DE UTILIZADOR OAKZ9 379 P IX WHIRLPOOL

WHIRLPOOL Para beneciar de uma assistência mais completa, registe o seu produto em www . whirlpool . eu/ register Leia as instruções de segurança com atenção antes de usar o aparelho.

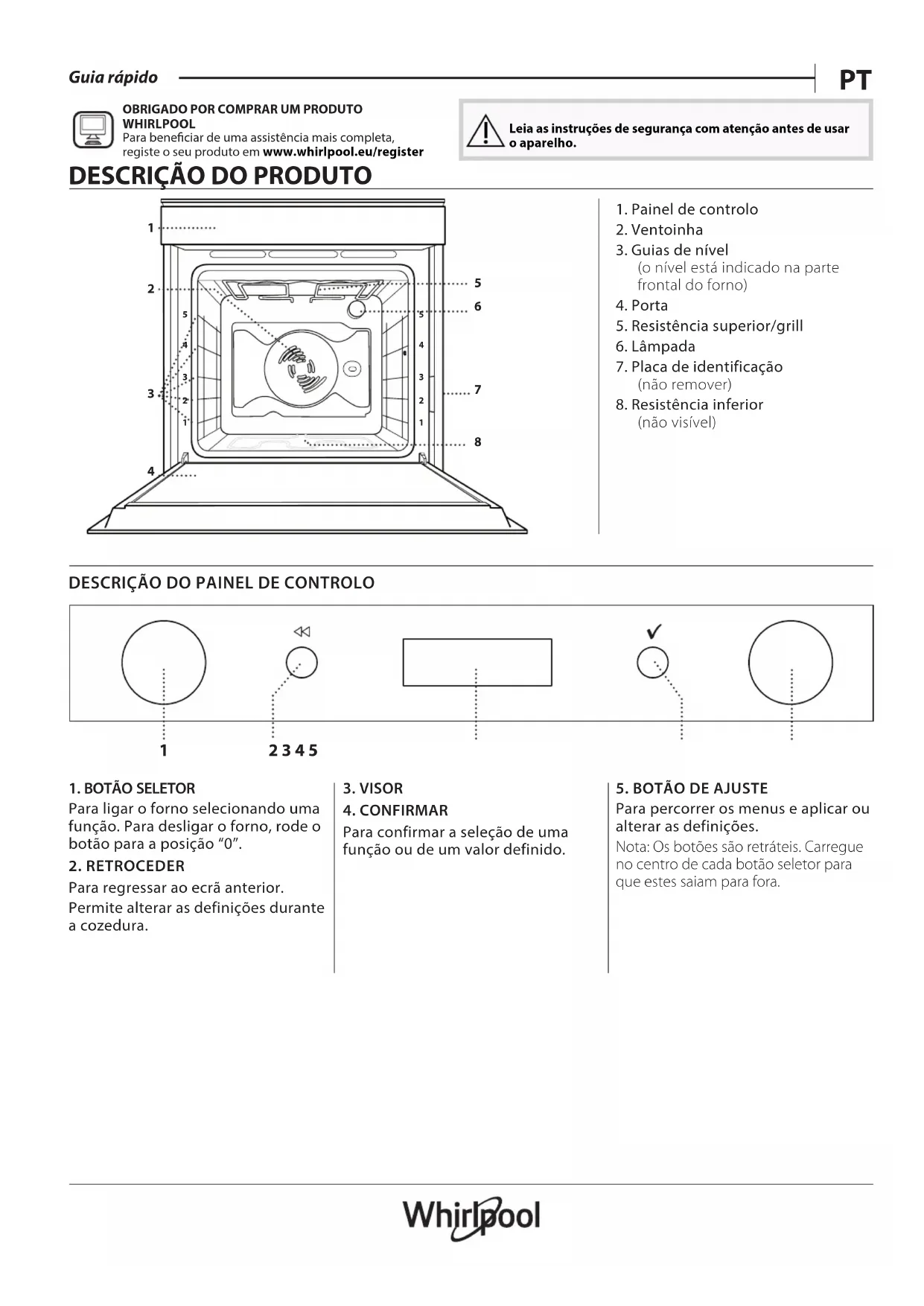

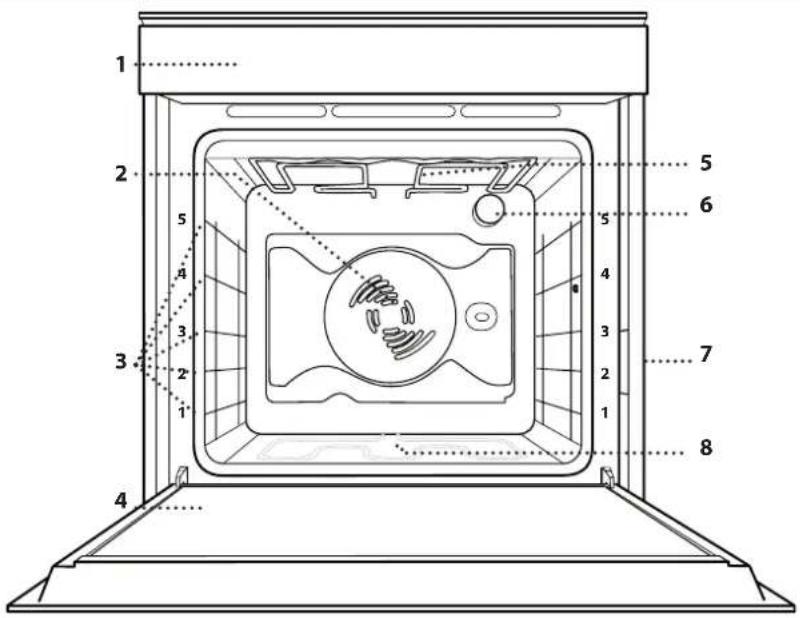

DESCRIÇÃO DO PRODUTO

(o nível está indicado na parte frontal do forno)

5. Resistência superior/grill

7. Placa de identificação

8. Resistência inferior

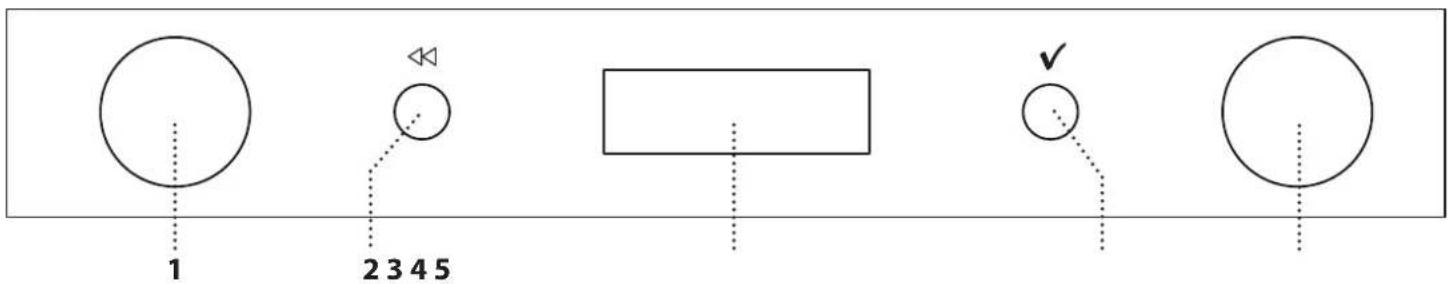

DESCRIÇÃO DO PAINEL DE CONTROLO

Para ligar o forno selecionando uma função. Para desligar o forno, rode o botão para a posição “0”.

Para regressar ao ecrã anterior. Permite alterar as definições durante a cozedura.

Para confirmar a seleção de uma função ou de um valor definido.

Para percorrer os menus e aplicar ou alterar as definições. Nota: Os botões são retráteis. Carregue no centro de cada botão seletor para que estes saiam para fora.

5ACESSÓRIOS GRELHA METÁLICA TABULEIRO PARA ASSAR TABULEIRO COLETOR * CALHAS DESLIZANTES* Adequadas para a cozedura de alimentos ou como suporte para frigideiras, formas para bolos e quaisquer outros itens adequados para fornos Para a cozedura de todos os produtos de padaria e pastelaria, mas também para assados, peixe em papelote, etc. Para utilização como tabuleiro para cozinhar carne, peixe, legumes, focaccia, etc., ou para recolher sucos quando posicionado por baixo da grelha metálica. Para facilitar a inserção ou a remoção de acessórios. ESPETO *

• Disponível apenas em determinados modelos O número e o tipo de acessórios pode variar de acordo com o modelo adquirido. Pode adquirir outros acessórios separadamente junto do Serviço Pós-venda. Para assar de forma uniforme pedaços grandes de carne e aves.

COMO INTRODUZIR A GRELHA E OUTROS

ACESSÓRIOS Introduza a grelha na horizontal, fazendo-a deslizar pelas guias, e assegure-se de que a extremidade elevada está virada para cima. Outros acessórios, como o tabuleiro coletor e o tabuleiro para assar são introduzidos horizontalmente, da mesma forma que a grelha. RETIRAR E REPOR AS GUIAS DE NÍVEL

• Para retirar as guias de nível, levante as guias e, suavemente, puxe a parte inferior e extraia-a do respetivo suporte: Agora, as guias de nível podem ser retiradas.

• Para repor as guias de nível, comece por inseri-las no suporte superior. Mantendo-as subidas, faça-as deslizar para o interior do compartimento de cozedura e, em seguida, posicione-as no suporte inferior.

COMO INSTALAR AS CALHAS DESLIZANTES

CASO EXISTAM Retire as guias de nível do forno e remova o plástico de proteção das corrediças. Fixe o encaixe superior da corrediça à guia de nível e faça-a deslizar até parar. Baixe o outro encaixe para o posicionar. Para fixar a guia, pressione a parte inferior do dispositivo de fixação firmemente contra a guia de nível. Assegure-se de que as corrediças se movem livremente. Repita estes procedimentos para a outra guia de nível, no mesmo nível. Nota: As calhas deslizantes podem ser instaladas em qualquer nível.

UTILIZANDO O ESPETO SE EXISTENTE

Empurre o espeto através do centro da carne (atada com fio, caso se trate de uma ave) e faça deslizar a carne ao longo do espeto até estar firmemente posicionada no garfo e imobilizada. Coloque o segundo garfo no espeto e faça-o deslizar até fixar firmemente a carne. Aperte o parafuso de fixação, para o fixar na respetiva posição. Introduza a extremidade na cavidade existente no compartimento de cozedura do forno e apoie a parte arredondada no suporte indicado. Nota: Para recolher os sucos da cozedura, posicione o tabuleiro coletor por baixo e adicione 500 ml de água. Para evitar queimar-se quando o espeto está quente, manuseie-o apenas através da pega plástica (que deve ser retirada antes da cozedura). A utilização deste acessório apenas é permitida em conjunto com a função Turbogrill.PT FUNÇÕES OFF Para desligar o forno. LUZ Para acender e apagar a lâmpada no interior do forno. ESPECIAIS

• DESCONGELAR Para descongelar mais rapidamente os alimentos. É aconselhável posicionar os alimentos no nível intermédio. Sugerimos que deixe o alimento na embalagem para não secar.

• MANUTENÇÃO DO CALOR Para manter os alimentos acabados de cozinhar quentes e estaladiços.

• LEVEDAR Para obter a fermentação ideal de massas doces ou salgadas. Para manter a qualidade da levedação, não ativar a função se o forno ainda estiver quente após um ciclo de cozedura. CONVENCIONAL Para cozinhar qualquer tipo de alimento utilizando apenas um nível. Utilize o 3° nível. Para cozinhar pizza, tartes e sobremesas com recheio líquido, utilize o 1.º ou 2.º nível. Aqueça previamente o forno antes de introduzir os alimentos.

Para cozinhar bolos com recheio líquido (doce ou salgado) numa única calha. Esta função também pode ser utilizada para cozinhar em dois níveis. Troque a posição dos alimentos para obter uma cozedura mais homogénea. Utilize o 3° nível para cozinhar numa única calha, e o 1° e 4° para cozinhar em duas calhas. Preaqueça o forno antes de introduzir os alimentos.

• VENTILADOR SUAVE Para cozinhar carne, tartes (cheesecake, strudel, tartes de fruta) e vegetais recheados em apenas um nível. Esta função utiliza a ventoinha de forma descontínua e suave o que evita que os alimentos sequem demasiado. GRELHADOR Para grelhar bifes, espetadas, salsichas, gratinar legumes ou tostar pão. Ao grelhar carne, recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura: posicione o tabuleiro em qualquer um dos níveis que se encontram abaixo da grelha e adicione 500 ml de água potável.

• TURBO GRILL Para assar peças de carne grandes (pernil, rosbife, frango). Recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura: Posicione o tabuleiro em qualquer um dos níveis que se encontram por baixo da grelha e adicione 500 ml de água potável. O espeto (se disponível) pode ser utilizado com esta função. MAXI COZEDURA Para cozinhar grandes peças de carne (com um peso superior a 2,5 kg). Utilize o 1.º ou o 2.º nível dependendo do tamanho da peça de carne. Não é necessário preaquecer o forno. Sugerimos que vire a carne durante a cozedura para que fique dourada de forma homogénea de ambos os lados. Recomenda- se ir regando a carne com molho para que não seque demasiado. DEFINIÇÃO Para ajustar as definições do forno. Quando o modo "ECO" está ativo, a luminosidade do visor é reduzida e as luzes desligam-se para poupar energia e a lâmpada desliga-se após 1 minuto. Será novamente ativado automaticamente quando algum dos botões for premido.

Para cozinhar diferentes tipos e formatos de pão e pizza. Esta função possui dois programas predefinidos. Deverá apenas indicar os valores pedidos (temperatura e tempo) e o forno fará automaticamente a gestão do ciclo de cozedura. Coloque a massa no 2.º nível depois de aquecer previamente o forno.

Para eliminar quaisquer salpicos resultantes da cozedura através de um ciclo de temperatura muito elevada. Estão disponíveis dois ciclos de limpeza automática: um ciclo completo (LIMPEZA PIROLÍTICA) e um ciclo reduzido (ECO). Recomendamos a utilização do ciclo mais rápido a intervalos regulares e do ciclo completo apenas quando o forno estiver muito sujo.

1. SELECIONAR O IDIOMA

Ao ligar o aparelho pela primeira vez, terá de definir o idioma e a hora: "ENGLISH" surgirá no visor. Rode o botão de ajuste para percorrer a lista de idiomas disponíveis e selecionar aquele que pretende. Prima para confirmar a sua seleção. Nota: O idioma pode ser alterado posteriormente na opção "Denições" do menu.

Após selecionar o idioma, terá de acertar ahora atual: No visor piscam os dois dígitos relativos à hora. Rode o botão de ajuste para definir a hora correta e prima : No visor piscam os dois dígitos relativos aos minutos. Rode o botão de ajuste para definir os minutos corretos e prima para confirmar. Nota: Poderá ser necessário acertar novamente a hora após um longo corte de energia.

Um forno novo pode libertar odores residuais, resultantes do processo de fabrico: Isto é perfeitamente normal. Assim, antes de começar a cozinhar alimentos, recomendamos que aqueça o forno, vazio, para eliminar eventuais odores. Remova do forno qualquer elemento de proteção em cartão ou película transparente e retire quaisquer acessórios do respetivo interior. Siga as instruções para programar corretamente a função. Nota: É aconselhável arejar a cozinha após a primeira utilização do aparelho.

3. DEFINIR O CONSUMO DE ENERGIA

O forno está programado para consumir um nível de energia elétrica compatível com uma rede doméstica de potência superior a 3 kW: Se a potência que utiliza em sua casa for inferior, terá de reduzir este valor. Rode o botão seletor até que a mensagem “SETTING” seja apresentada no visor e, em seguida, prima para confirmar. Rode o botão de ajuste para selecionar o item “Power” e, em seguida, prima para confirmar. Rode o botão de ajuste para selecionar a opção “Baixo” e, em seguida, prima para confirmar. POWER BAixoUTILIZAÇÃO DIÁRIA

1. SELECIONAR UMA FUNÇÃO

Rode o botão seletor para ligar o forno e visualizar a função que pretende selecionar no visor: o visor irá apresentar o ícone correspondente à função e às suas definições básicas. Para selecionar um item do menu (o visor irá apresentar o primeiro item disponível), rode o botão de ajuste até que o item que pretende selecionar seja apresentado. Prima para confirmar a sua seleção: o visor irá apresentar as definições básicas.

2. DEFINIR UMA FUNÇÃO

Após selecionar uma função, é possível alterar as suas definições. O visor irá apresentar as definições que podem ser alteradas em sequência.

TEMPERATURA/NÍVEL DO GRILL

COZED Quando o valor piscar no visor, rode o botão de ajuste para alterá-lo, depois prima para confirmar e continue a alterar as definições seguintes (se possível). Nota: Uma vez ativada a função, é possível alterar a temperatura utilizando o botão de ajuste. DURAÇÃO Quando o ícone piscar no visor, utilize o botão de ajuste para definir o tempo de cozedura pretendido e, em seguida, prima para confirmar. Não precisa de definir o tempo de cozedura, caso pretenda gerir a cozedura manualmente: Prima para confirmar e iniciar a função. Neste caso, não poderá definir o tempo de fim da cozedura ao programar um início diferido. Nota: Pode ajustar o tempo de cozedura denido durante a cozedura, premindo : utilize o botão de ajuste para alterar o tempo de cozedura e, em seguida, prima para conrmar. DEFINIR A HORA DE FIM DA COZEDURA Em muitas funções, uma vez definido um tempo de cozedura, pode atrasar o início da função, programando o seu tempo de fim. O visor apresenta o tempo de fim atualmente definido e o símbolo pisca. Rode o botão de ajuste para definir a hora de fim da cozedura e, em seguida, prima para confirmar e iniciar a função. Coloque os alimentos no forno e feche a porta: A função inicia-se automaticamente após o período de tempo calculado para concluir a cozedura à hora programada.

ta: Programar um início diferido da cozedura irá desativar a fase de preaquecimento do forno: O forno atinge a temperatura pretendida gradualmente, o que significa que os tempos de cozedura poderão ser ligeiramente mais longos do que os tempos indicados na tabela. Durante o tempo de espera, pode utilizar o botão de ajuste para alterar o tempo de fim programado ou premir para alterar as definições. Nota: A funcionalidade de atraso de arranque não está disponível para as funções Grill e Turbo Grill.

Após aplicar todas as definições pretendidas, prima para confirmar a hora de fim da cozedura e ativar a função. Nota: Depois de iniciada a cozedura, o visor irá recomendar o nível mais apropriado para cada função. interromper uma Pode rodar o botão seletor para função ativa a qualquer altura.

Algumas funções dispõem de uma fase de preaquecimento do forno: uma vez iniciada a função, o visor indica que a fase de preaquecimento foi ativada. Quando esta fase estiver concluída, será emitido um sinal sonoro e o visor indicará que o forno atingiu a temperatura programada: Neste momento, abra a porta, coloque os alimentos no forno, feche a porta e inicie a cozedura. Nota: Colocar os alimentos no forno antes de o preaquecimento estar concluído pode ter um efeito adverso no resultado nal da cozedura. Abrir a porta durante a fase de preaquecimento fará com que esta seja interrompida. O tempo de cozedura não inclui uma fase de preaquecimento. Pode sempre alterar a temperatura que pretende que o forno alcance, utilizando o botão de ajuste.PT

Será emitido um sinal sonoro e o visor indicará que a cozedura está concluída. Prima para continuar a cozedura no modo manual (sem um tempo de cozedura programado) ou rode o botão de ajuste para prolongar o tempo de cozedura, definindo uma nova duração. Em ambos os casos, as definições de temperatura ou do nível do grill serão mantidas. DOURAR Algumas funções do forno permitem-lhe aloirar a superfície dos alimentos, ativando o grelhador quando a cozedura está concluída. Quando o visor apresentar a mensagem relevante, prima , se necessário, para iniciar um ciclo para aloirar de cinco minutos. Uma vez ativada a função de dourar, pode alterar a duração da mesma, rodando o botão de ajuste. Também pode parar a função a qualquer altura, rodando o botão seletor para selecionar uma função diferente ou rodando-o para para desligar o forno. . TEMPORIZADOR Quando o forno é desligado, o visor pode ser utilizado como um temporizador. Para ativar esta função, assegure-se de que o forno está desligado e prima o botão de ajuste: O símbolo começará a piscar no visor. Rode o botão de ajuste para definir a duração pretendida e, em seguida, prima novamente para ativar o temporizador. Quando o temporizador terminar a contagem decrescente do tempo programado, ouvir-se-á um sinal sonoro e esta informação será apresentada no visor. Nota: O temporizador não ativa nenhum dos ciclos de cozedura. Utilize o botão de ajuste para alterar o tempo denido no temporizador; prima para desligar o temporizador em qualquer altura.

. BLOQUEIO DAS TECLAS

Para bloquear o teclado, prima continuamente e em simultâneo durante, pelo menos, cinco segundos. Para desbloquear, repita o procedimento. Nota: Esta função também pode ser ativada durante a cozedura. Por motivos de segurança, o forno pode ser desligado a qualquer momento, rodando o botão seletor para

Não toque no forno durante o ciclo de limpeza pirolítica. Mantenha crianças e os animais afastados do forno durante e após a execução do ciclo de limpeza pirolítica (até a divisão ter arejado totalmente). Retire os acessórios do forno, incluindo as guias de nível, antes de ativar esta função. Se o forno estiver instalado por baixo de uma placa, assegure-se de que, durante a execução do ciclo de limpeza automática, os queimadores ou as placas elétricas estão desligados. Para obter os melhores resultados de limpeza, remova os resíduos em excesso do interior da cavidade do aparelho e limpe a porta de vidro interior utilizando a função de limpeza pirolítica. Recomendamos a utilização da função de Limpeza pirolítica apenas se o aparelho estiver muito sujo ou libertar maus odores durante a cozedura. Rode o botão seletor para selecionar a função de limpeza automática. LIMPE Existem dois ciclos de limpeza automática disponíveis: um ciclo completo e um ciclo rápido (ECO). LIMPE Rode o botão de ajuste para selecionar o ciclo pretendido e prima para confirmar. o forno inicia o ciclo de limpeza automática e a porta do mesmo fecha- se automaticamente: é apresentada uma mensagem de aviso no visor, juntamente com uma contagem decrescente que indica o estado do ciclo em curso. Uma vez concluído o ciclo, a porta permanece trancada até que a temperatura no interior do forno tenha baixado para um nível seguro. Em seguida, o visor indica a hora atual. Nota: à semelhança de outras funções manuais, também é possível denir o tempo de m do ciclo de limpeza automática.PT

Pão PÃO Sim 180 - 220 30 - 50

Peixe no forno / em papelote (filetes, inteiro) Sim 180 - 200 40 - 60

ACESSÓRIOS Grelha metálica Tabuleiro de assar ou forma de bolos na grelha Tabuleiro coletor/tabuleiro para bolos ou tabuleiro para assar na grelha Tabuleiro coletor / tabuleiro para assar Tabuleiro coletor com 500 ml de água FUNÇÕES DELICADO Convencional Cozedura por conveção Grelhador Turbo Grill Pão / Pizza Ventilador suaveRECEITA FUNÇÃO PREAQUE- CIMENTO TEMPERATURA (°C) DURAÇÃO (Min.) TABULEIRO E ACESSÓRIOS Salsichas / Espetadas / Costeletas / Hambúrgueres - 2 - 3 (médio-alto) 15 - 30 **

• Alterar níveis a meio da cozedura. ** Vire o alimento a meio da cozedura. *** Vire o alimento quando atingir dois terços do tempo de cozedura (se necessário). **** Período de tempo estimado: os alimentos podem ser retirados do forno quando o desejar, dependendo da preferência de cada um. RECEITAS TESTADAS Compiladas para as autoridades de certicação de acordo com a norma IEC 60350-1

PREAQUE- CIMENTO TEMPERATURA (°C) DURAÇÃO (Min.)

• Os acessórios que não vêm fornecidos com este forno encontram-se disponíveis para compra no nosso Serviço Pós-Venda. ** Alterar níveis a meio da cozedura. *** Vire o alimento a meio da cozedura. Classe de eciência energética (em conformidade com a norma IEC 60350-1): consulte a tabela relevante para realizar o teste. FUNÇÕES DELICADO Convencional Cozedura por conveção Grelhador Turbo Grill Pão / Pizza Ventilador suave ACESSÓRIOS Grelha metálica Tabuleiro de assar ou forma de bolos na grelha Tabuleiro coletor/ tabuleiro para bolos ou tabuleiro para assar na grelha Tabuleiro coletor / tabuleiro para assar Tabuleiro coletor com 500 ml de água Espeto (se existente)PT

LIMPEZA E MANUTENÇÃO

Assegure-se de que o forno arrefece antes de executar qualquer operação de manutenção ou limpeza.Não utilize produtos de limpeza a vapor.Não utilize palha de aço, esfregões abrasivos ou produtos de limpeza abrasivos/corrosivos, uma vez que estes podem danicar as superfícies do aparelho.Use luvas de proteção.O forno tem de ser desligado da rede elétrica antes da realização de qualquer tipo de trabalho de manutenção.

SUPERFÍCIES EXTERIORES

• Limpe as superfícies com um pano de microfibrahúmido.Se estiverem muito sujas, acrescente algumas gotasde detergente com um pH neutro. Termine a limpezacom um pano seco.• Não utilize detergentes corrosivos ou abrasivos. Sealgum destes produtos entrar inadvertidamente emcontacto com as superfícies do aparelho, limpe-asimediatamente com um pano de microfibra húmido.

SUPERFÍCIES INTERIORES

• Depois de cada utilização, deixe o forno arrefecer e,depois, limpe-o, preferencialmente enquanto aindaestá morno, para remover quaisquer depósitos oumanchas causadas por restos de alimentos. Parasecar qualquer condensação que se tenha formadoem resultado da cozedura de alimentos com umelevado teor de água, deixe o forno arrefecercompletamente e, depois, limpe-o com um pano ouuma esponja.• Limpe o vidro da porta com um detergente líquidoadequado.• A porta do forno pode ser removida para facilitar alimpeza. ACESSÓRIOS Após a utilização, coloque os acessórios numa solução líquida de limpeza, manuseando-os com luvas adequadas para forno, caso ainda estejam quentes. Os resíduos de alimentos podem ser retirados com uma esponja ou escova de limpeza.

REMOVER E REPOR A PORTA

1. Para remover a porta, abra-a totalmente e baixe aslinguetas até ficarem na posição de desbloqueio.

Feche a porta tanto quanto possível. Segure firmemente a porta com ambas as mãos – não a segure apenas pelo puxador. Remova simplesmente a porta, continuando a fechá-la enquanto a puxa, simultaneamente, para cima, até se libertar do respetivo suporte. Coloque a porta de parte, apoiando-a sobre uma superfície suave.

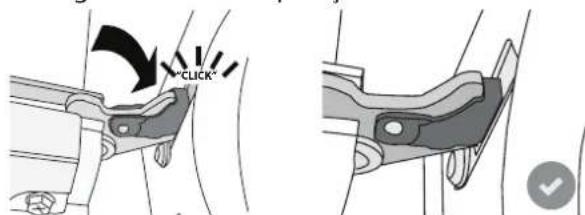

~15° 3. Reponha a porta, deslocando-a na direção do fornoe alinhando os ganchos das dobradiças com osrespetivos suportes, fixando a parte superior aossuportes.4. Baixe a porta e, em seguida, abra-a totalmente. Baixeas linguetas para a respetiva posição original:Assegure-se de que as baixa totalmente.

Aplique uma pressão suave, para se assegurar de que as linguetas estão na posição correta. “CLICK”Tente fechar a porta e assegure-se de que está alinhada com o painel de controlo. Se não estiver, repita os procedimentos acima: A porta poderá ficar danificada se não funcionar corretamente.SUBSTITUIR A LÂMPADA

1. Desligue o forno da corrente elétrica.

2. Desaperte a cobertura da lâmpada, substitua a

lâmpada e aperte novamente a cobertura da mesma.

3. Ligue o forno novamente à corrente elétrica.

Nota: Use apenas lâmpadas de halogéneo de 20-40 W/230 ~ V do tipo G9, T300 °C. A lâmpada utilizada no produto foi especicamente concebida para eletrodomésticos e não é adequada para a iluminação geral de divisões da casa (Regulamento CE 244/2009). As lâmpadas estão disponíveis no nosso Serviço Pós-Venda. - Se utilizar lâmpadas de halogéneo, não as manuseie diretamente com as mãos, uma vez que os seus dedos poderão danicá-las. Não utilize o forno até que a cobertura da lâmpada tenha sido reposta.

RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução O forno não está a funcionar. Corte de energia. Desativação da rede elétrica. Verifique se existe energia elétrica proveniente da rede e se o forno está ligado à tomada elétrica. Desligue e volte a ligar o forno, para verificar se o problema ficou resolvido. O visor apresenta a letra "F", seguida de um número ou uma letra. Falha do forno. Contacte o seu Serviço Técnico de Pós-Venda mais próximo e indique o número que acompanha a letra "F". A porta não abre. Ciclo de limpeza em curso. Aguarde que a função termine e que o forno arrefeça. As políticas, a documentação padrão e as informações de produto adicionais poderão ser consultadas:

• visitando o nosso website docs . whirlpool . eu

• Utilizando o código QR

• Em alternativa, contacte o nosso Serviço Pós-venda (através do número de telefone contido no livrete da garantia). Ao contactar o nosso Serviço Pós-Venda, indique os códigos fornecidos na placa de identicação do seu produto.
