MANUAL DE UTILIZADOR W7 OM5 4S P WHIRLPOOL

• PRERISCALDAMENTO RAPIDO

Para receber mais informações e assistência, registe o seu produto em www.whirlpool.eu/register

Pode transferir as Instruções de Segurança e o Guia de Utilização e Manutenção visitando o nosso website docs.whirlpool.eu e seguindo as instruções no verso do presente guia.

Antes de utilizar o aparelho, leia atentamente o guia de Saúde e Segurança.

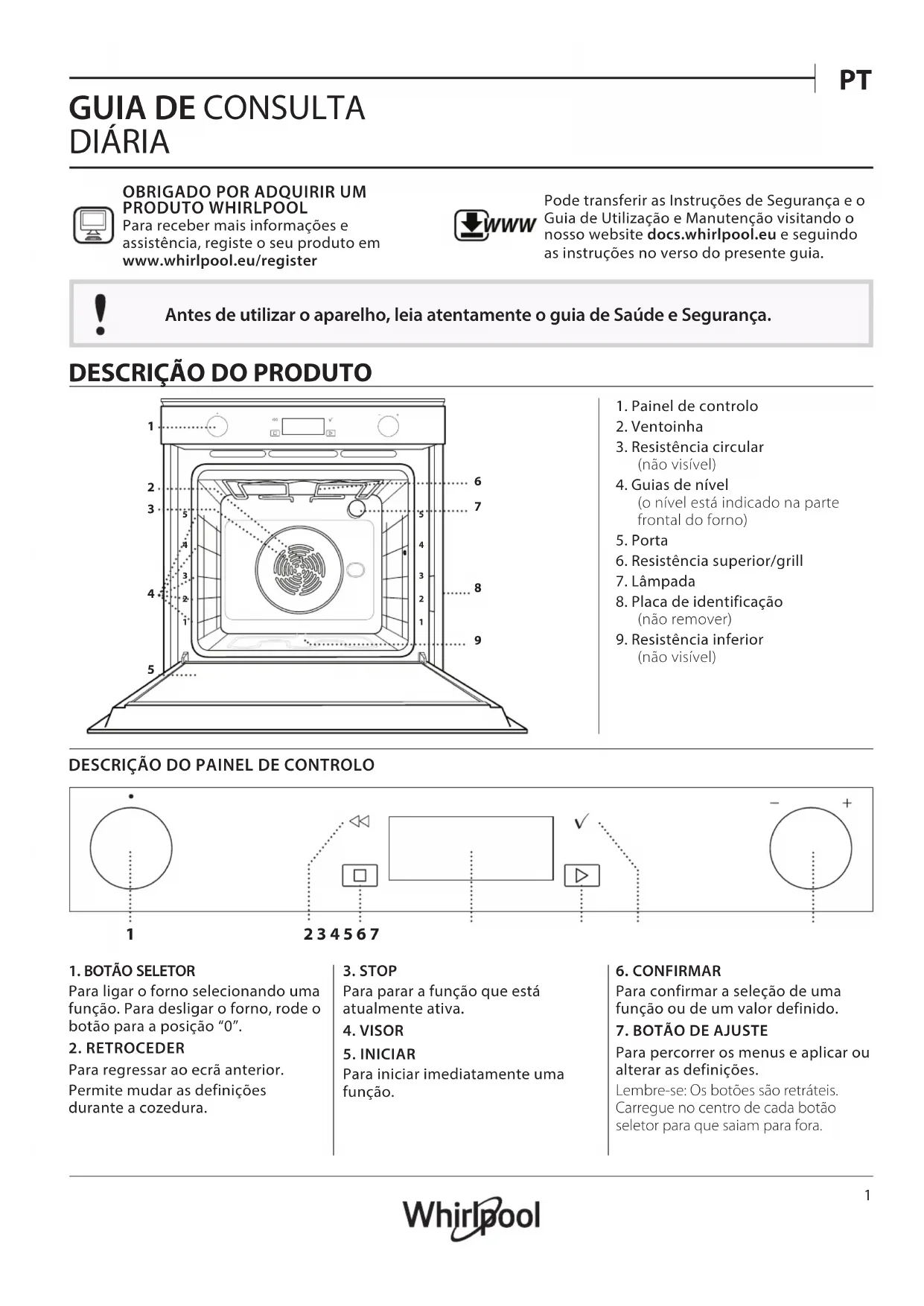

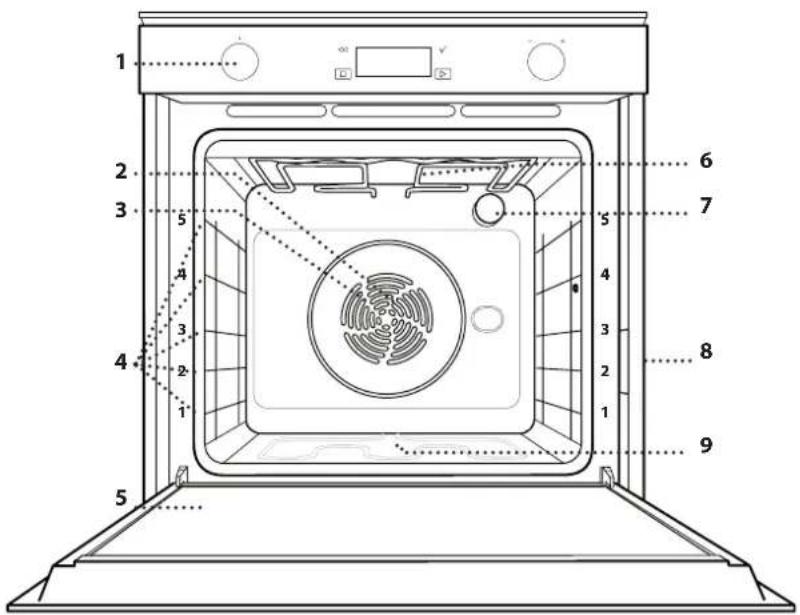

DESCRIÇÃO DO PRODUTO

1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9

1. Painel de controlo
2. Ventoinha
3. Resistência circular (não visível)
4. Guias de nível (o nível está indicado na parte frontal do forno)
5. Porta
6. Resistência superior/grill
7. Lâmpada
8. Placa de identificação (não remover)
9. Resistência inferior (não visível)

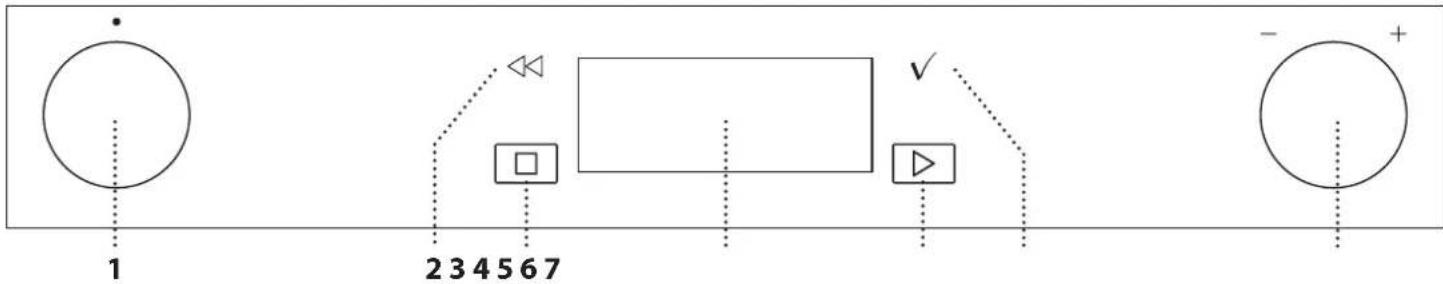

DESCRIÇÃO DO PAINEL DE CONTROLO

1. BOTÃO SELETOR

Para ligar o forno selecionando uma função. Para desligar o forno, rode o botão para a posição "0".

2. RETROCEDER

Para regressar ao ecrã anterior. Permite mudar as definições durante a cozedura.

3. STOP

Para parar a função que está atualmente ativa.

4. VISOR

5. INICIAR

Para iniciar imediatamente uma função.

6. CONFIRMAR

Para confirmar a seleção de uma função ou de um valor definido.

7. BOTÃO DE AJUSTE

Para percorrer os menus e aplicar ou alterar as definições.

Lembre-se: Os botões são retráteis. Carregue no centro de cada botão seletor para que saiam para fora.

ACESSÓRIOS

GRELHA TABULEIRO COLETOR

Adequadas para a cozedura de alimentos ou como suporte para frigideiras, formas para bolos e quaisquer outros itens adequados para fornos

Para utilização como tabuleiro para cozinhar carne, peixe, legumes, focaccia, etc., ou para recolher sucos quando posicionado por baixo da grelha metálica.

Para a cozedura de todos os produtos de padaria e pastelaria, mas também para assados, peixe em papelote, etc.

CALHAS DESLIZANTES*

Para facilitar a inserção ou a remoção de acessórios.

* Disponível apenas em determinados modelos

O número e o tipo de acessórios pode variar de acordo com o modelo adquirido.

Pode adquirir separadamente outros acessórios no Serviço Pós-venda.

COMO INTRODUZIR A GRELHA E OUTROS ACESSÓRIOS

Introduza a grelha na horizontal, fazendo-a deslizar pelas guias, e assegure-se de que a extremidade elevada está virada para cima.

Outros acessórios, como o tabuleiro coletor e o tabuleiro para pastelaria são introduzidos horizontalmente, da mesma forma que a grelha.

RETIRAR E REPOR AS GUIAS DE NÍVEL

• Para retirar as guias de nível, levante as guias e, suavemente, puxe a parte inferior e extraia-a do respetivo suporte: Agora, as guias de nível podem ser retiradas.
• Para repor as guias de nível, comece por inseri-las no suporte superior. Mantendo-as subidas, faça-as deslizar para o interior do compartimento de cozedura e, em seguida, posicione-as no suporte inferior.

FUNÇÕES

OFF

Para desligar o forno.

6^th SENSE

Estas funções permitem uma cozedura totalmente automática para todos os tipos de alimentos (lasanha, carne, peixe, legumes, bolos e pastéis, bolos salgados, pão, pizza). Para tirar o melhor partido desta função, siga as indicações na respetiva tabela de cozedura.

CONVENCIONAL

Para confeccionar qualquer tipo de prato utilizando apenas um nível.

AR FORÇADO

Para cozinhar diferentes alimentos, que exijam a mesma temperatura de cozedura, em diferentes níveis (três, no máximo) e em simultâneo. Esta função permite cozinhar alimentos diferentes sem transmitir odores de uns alimentos para os outros.

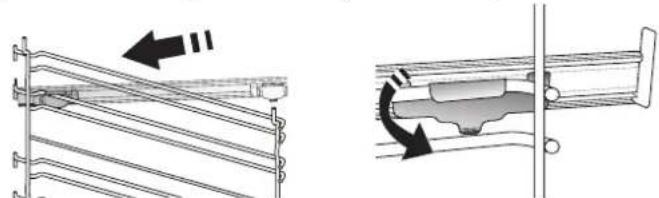

COMO INSTALAR AS CALHAS DESLIZANTES

(CASO EXISTAM)

Retire as guias de nível do forno e remova o plástico de proteção das corrediças.

Fixe o encaixe superior da corrediça à guia de nível e faça-a deslizar até parar. Baixe o outro encaixe para o posicionar. Para fixar a guia, pressione a parte inferior do dispositivo de fixação firmemente contra a guia de nível. Assegure-se de que as corrediças se movem livremente. Repita estes procedimentos para a outra guia de nível, no mesmo nível.

Lembre-se: As corrediças podem ser instaladas em qualquer nível.

FUNÇÕES COOK 4

Para cozinhar diferentes alimentos que necessitem da mesma temperatura de cozedura em quatro níveis ao mesmo tempo. Esta função pode ser utilizada para cozinhar biscoitos, bolos, pizzas redondas (também congeladas) e para preparar uma refeição completa. Siga a tabela de cozedura para obter os melhores resultados.

FUNÇÕES GRILL

• GRILL

Para grelhar bifes, espetadas, salsichas, gratinar legumes ou tostar pão. Ao grelhar carne, recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura: posicione o tabuleiro em qualquer um dos níveis que se encontram por baixo da grelha e adicione 500 ml de água potável.

• TURBO GRILL

Para assar peças de carne grandes (pernil, rosbife, frango). Recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura:

Posicione o tabuleiro em qualquer um dos níveis que se encontram por baixo da grelha e adicione 500 ml de água potável. O espeto (se disponível) pode ser utilizado com esta função.

COZ. CONVECÇÃO

Para cozinhar carne, fazer bolos com recheios ou assar legumes recheados num único nível. Esta função utiliza uma circulação suave e intermitente do ar para evitar a desidratação excessiva dos alimentos.

ESPECIAIS

• PRÉ-AQUECIMENTO RÁPIDO

Para efetuar o pré-aquecimento rápido do forno. Concluído o pré-aquecimento, o forno irá selecionar a função "Convencional" automaticamente. Aguarde que o pré-aquecimento termine, antes de colocar alimentos no forno.

• COZEDURA CONG.

Esta função seleciona automaticamente a temperatura e o modo ideal para cozinhar 5 tipos diferentes de alimentos congelados já preparados. Não é necessário pré-aquecer o forno.

• MAXI COOKING

Para confeccionar peças de carne grandes (acima de 2,5 kg). Recomendamos que vire a carne durante a cozedura para que fique dourada de forma homogénea de ambos os lados. Recomenda-se ir regando a carne com molho para que não seque demasiado.

• FERMENTAR

Para obter a fermentação ideal de massas doces ou salgadas. Para manter a qualidade da levedação, não ativar a função se o forno ainda estiver quente após um ciclo de cozedura.

• DESCONGELAR

Para descongelar mais rapidamente os alimentos. É aconselhável posicionar os alimentos no nível intermédio. Sugerimos que deixe o alimento na embalagem para não secar.

UTILIZAR PELA PRIMEIRA VEZ

1. SELECIONAR O IDIOMA

Ao ligar o aparelho pela primeira vez, terá de definir o idioma e a hora: "English" surgirá no visor.

1. English

Rode o botão de ajuste para percorrer a lista de idiomas disponíveis e selecionar aquele que pretende. Prima √ para confirmar a sua seleção.

Lembre-se: O idioma pode ser subsequentemente mudado selecionando "IDIOMA" no menu "DEFINIÇÃO", disponível ao ligar o botão seletor.

2. DEFINIR O CONSUMO DE ENERGIA

O forno está programado para consumir um nível de energia elétrica compatível com uma rede doméstica de potência superior a 3 kW (16): Se a potência que utiliza em sua casa for inferior, terá de reduzir este valor (13).

• MANTER QUENTE

Para manter os alimentos acabados de cozinhar quentes e estaladiços.

• AR FORÇADO ECO

Para cozinhar peças de carne recheadas e bifes num único nível. Evita-se que os alimentos sequem excessivamente, através de uma circulação de ar suave e intermitente. Quando esta função ECO está a ser utilizada, a luz mantém-se apagada ao longo da cozedura. Para usar o ciclo ECO e, assim, otimizar o consumo de energia, a porta do forno não deve ser aberta até que os alimentos estejam completamente cozinhados.

LIMPEZA AUTOMÁTICA DO FORNO - PIROLÍTICA

Para eliminar os salpicos de cozedura, utilizando um ciclo a muito alta temperatura (mais de 400 °C). Estão disponíveis dois ciclos de limpeza automática: um ciclo de limpeza completo (Pirolítica) e um ciclo de limpeza reduzido (Pirolítica Eco). Recomendamos a utilização do ciclo mais rápido a intervalos regulares e do ciclo completo apenas quando o forno estiver muito sujo.

DEFINIÇÃO

Para ajustar as definições do forno.

Quando o modo "ECO" está ativo, a luminosidade do visor é reduzida e as luzes desligam-se para poupar energia e a lâmpada desliga-se após 1 minuto. Será novamente ativado automaticamente quando algum dos botões for premido.

Quando o modo "DEMO" está "On" (Ligado), todos os comandos estão ativos e os menus disponíveis, mas o forno não aquece. Para desativar este modo, procure "DEMO" no menu "DEFINIÇÃO" e selecione "Off" (Desligado).

Ao selecionar "REP. DE FÁBRICA" (reposição das definições de fábrica), o produto desliga-se e volta a ligar-se como na primeira utilização. Todas as configurações serão apagadas.

FAVORITO

Para aceder à lista das 10 funções favoritas.

POTÊNCIA 16

Rode o botão de regulação para selecionar 16 "Alto" ou 13 "Baixo" e prima√ para confirmar.

3. ACERTAR A HORA

Após selecionar o consumo de energia, terá de definir a hora atual: No visor piscam os dois dígitos relativos à hora.

12:00 RELÓGIO

Rode o botão de regulação para configurar a hora atual e prima √: No visor piscam os dois dígitos relativos aos minutos. Rode o botão de regulação para definir os minutos corretos e prima √ para confirmar.

Lembre-se: Poderá ter de acertar novamente a hora após um longo corte de energia. Seleccione "RELÓGIO" no menu "DEFINIÇÃO", disponível ao rodar o botão seletor

4. AQUECER O FORNO

Um forno novo pode libertar odores residuais, resultantes do processo de fabrico: isto é perfeitamente normal.

Assim, antes de começar a cozinhar alimentos,

UTILIZAÇÃO DIÁRIA

1. SELECIONAR UMA FUNÇÃO

Rode o botão seletor para ligar o forno e apresentar a função que pretende selecionar no visor.

Para selecionar um item do menu (o visor irá apresentar o primeiro item disponível), rode o botão de regulação até ser apresentado o item que pretende selecionar.

O visor irá apresentar o nome da função e as suas definições básicas: Prima √ para confirmar.

[ ] - - : - - 65°c 6. Manter Quente

2. DEFINIR UMA FUNÇÃO

Após selecionar uma função, é possível alterar as suas definições. O visor irá apresentar as definições que podem ser alteradas em sequência. Ao premir ◀ poderá repor novamente a definição anterior.

TEMPERATURA / NÍVEL DO GRILL

TEMPERATURA 200°C

Quando o valor piscar no visor, rode o botão de regulação para alterá-lo, depois prima √ para confirmar e continue a alterar as definições seguintes (se possível).

Lembre-se: Uma vez ativada a função, é possível alterar o nível da temperatura/grill utilizando o botão de regulação.

Da mesma forma, é possível configurar o nível do grill: Existem três níveis de potência definidos para grelhar: 3 (alto), 2 (médio), 1 (baixo).

DURAÇÃO

DURAPAD 180°C

Quando o ícone 📄 discar no visor, utilize o botão de regulação para definir o tempo de cozedura pretendido e, em seguida, prima √ para confirmar. Não é necessário definir o tempo de cozedura, caso pretenda fazer a gestão da cozedura manualmente (sem duração definida): Prima ▶ para confirmar e iniciar a função. Neste caso, não poderá definir o tempo de fim da cozedura, programando um início diferido.

Lembre-se: Pode regular o tempo de cozedura definido durante a cozedura: prima ◀ para mudar as definições.

recomendamos que aqueça o forno, vazio, para eliminar eventuais odores. Remova do forno qualquer elemento de proteção em cartão ou película transparente e retire quaisquer acessórios do respetivo interior. Aqueça o forno a 200 °C durante uma hora, aproximadamente, de preferência utilizando uma função com circulação de ar (por exemplo "Ar forçado" ou "Cozedura conveção").

Lembre-se: É aconselhável arejar a cozinha após a primeira utilização do aparelho.

HORA DE FIM (INÍCIO DIFERIDO)

Em muitas funções, uma vez definido um tempo de cozedura, pode atrasar o início da função, programando o seu tempo de fim. O visor apresenta o tempo de fim enquanto o ícone 📋 pisca.

12:50 180°C HORA DE FIM

Rode o botão de regulação para definir a hora de fim da cozedura e, em seguida, prima √ para confirmar e iniciar a função.

Coloque os alimentos no forno e feche a porta: A função inicia-se automaticamente após o período de tempo calculado para concluir a cozedura à hora programada.

Lembre-se: Programar um início diferido da cozedura irá desativar a fase de pré-aquecimento do forno: O forno atinge a temperatura pretendida gradualmente, o que significa que os tempos de cozedura poderão ser ligeiramente mais longos do que os tempos indicados na tabela. Durante o tempo de espera, pode utilizar o botão de regulação para alterar o tempo de fim programado ou premir ◀ para alterar as definições.

.6 ^th SENSE

Estas funções selecionam automaticamente o melhor modo, temperatura e duração da cozedura para cozinhar, assar ou cozer todos os pratos disponíveis.

Quanto for necessário, basta indicar as características dos alimentos para obter o melhor resultado.

PESO / ALTURA (REDONDO-TABULEIRO-FATIAS)

6 Kg L2 QUILLOGRAMS

Para configurar corretamente a função, siga as indicações no visor, quando tal lhe for solicitado, e rode o botão de regulação para configurar o valor necessário e prima √ para confirmar.

NÍVEL COZEDURA / DOURAR

Em algumas funções 6 ^th Sense é possível ajustar o grau de preparação.

6 0 NÍVEL COZEDURA

Quando tal lhe for solicitado, rode o botão de regulação para selecionar o nível desejado entre mal passado (-1) e bem passado (+1). Prima √ ou ▶ para confirmar e iniciar a função.

Da mesma forma, algumas funções 6 ^th Sense permitem, quando possível, ajustar o nível para aloirar entre baixo (-1) e alto (+1).

3. ATIVAR A FUNÇÃO

A qualquer momento, se os valores predefinidos forem os desejados ou quando tiver aplicado as definições que necessita, prima ▶ para ativar a função.

Durante a fase de início diferido, prima ▶ para ativar imediatamente a função.

Lembre-se: Depois de iniciada a cozedura, o visor irá recomendar o nível mais apropriado para cada função.

Pode interromper a função a qualquer altura premindo □.

Lembre-se: Se o forno estiver quente e a função necessitar de uma temperatura máxima específica, surgirá uma mensagem no visor. Prima ◀ para voltar ao ecrã anterior e selecione uma função diferente ou espere que o forno arrefeça completamente.

4. PRÉ-AQUECIMENTO

Algumas funções dispõem de uma fase de pré-aquecimento do forno: uma vez iniciada a função, o visor indica que a fase de pré-aquecimento foi ativada.

180°C PRÉ-AQUECIM

Quando esta fase terminar, será emitido um sinal sonoro e o visor indicará que o forno atingiu a temperatura definida, solicitando-lhe "ADIC. ALIMENTO".

Neste momento, abra a porta, coloque os alimentos no forno, feche a porta e inicie a cozedura.

Lembre-se: Colocar os alimentos no forno antes de o pré-aquecimento estar concluído poderá ter um efeito adverso no resultado final da cozedura. Abrir a porta durante a fase de pré-aquecimento fará com que esta seja interrompida. O

tempo de cozedura não inclui uma fase de pré-aquecimento. Pode sempre alterar a temperatura que pretende que o forno alcance, utilizando o botão de ajuste.

5. PAUSA NA COZEDURA / VIRAR OU VERIFICAR ALIMENTOS

Ao abrir a porta, a cozedura parará temporariamente, desativando os elementos de aquecimento.

Para continuar a cozedura, feche a porta.

Algumas funções 6 ^th Sense necessitam que os alimentos sejam virados durante a cozedura.

100 180°C VIRAR ALIMENTO

Será emitido um sinal sonoro e o visor indicará a ação a realizar: Abra a porta, realize a ação indicada no visor e feche a porta, depois prima ▶ para continuar a cozinhar.

Da mesma forma, a 10% do final da cozedura, o forno indica-lhe para verificar os alimentos.

100 180°C VERIFICAR COMIDA

Verifique os alimentos, feche a porta e continuar a cozinhar.

Lembre-se: Prima ▶ para saltar estas ações. Caso contrário, se não for realizada qualquer ação após um determinado período de tempo, o forno continuará a cozinhar.

6. FIM DA COZEDURA

Será emitido um sinal sonoro e o visor indicará que a cozedura está concluída.

FIM - - : - 180°C

Rode o botão de regulação para prolongar o tempo de cozedura ao definir uma nova duração. Em ambos os casos, os parâmetros de cozedura serão mantidos.

DOURAR

Algumas funções do forno permitem-lhe aloirar a superfície dos alimentos, ativando o grelhador quando a cozedura está concluída.

FRIMA U P/DOURAR S 180°C

Quando o visor apresentar a mensagem relevante, prima √, se necessário, para iniciar um ciclo para aloirar de cinco minutos.

Para desligar o temporizador sempre que desejar premindo □ ou rodando o botão seletor para 0 para desligar o forno.

. FAVORITO

Quando a cozedura estiver completa, o visor solicitar-lhe-á que guarde a função num número entre 1 e 10 na sua lista de favoritos.

180°C ADIC. FAVORITO?

Se quiser guardar a função como favorita e guardar as definições atuais para uso futuro, prima √ caso contrário, ignore o pedido e prima ◀. Uma vez √ premido, rode o botão de regulação para selecionar a posição do número, depois prima √ para confirmar.

Lembre-se: Se a memória estiver cheia ou o número que pretende já tiver sido atribuído, o forno solicitar-lhe-á se deseja substituir a função anterior.

Para aceder posteriormente às funções que gravou, rode o botão de funções para ♥: O visor apresentará a sua lista de funções favoritas.

2:00 180°C 1. CONVENCCIONAL

Rode o botão de regulação para selecionar a função, confirme premindo √, e depois prima para ativar.

. LIMPEZA AUTOMÁTICA - PIROLÍTICA

Não toque no forno durante o ciclo de limpeza pirolítica.

Mantenha crianças e os animais afastados do forno durante e após a execução do ciclo de limpeza pirolítica (até a divisão ter arejado totalmente).

Retire os acessórios do forno, incluindo as guias de nível, antes de ativar esta função. Se o forno estiver instalado por baixo de uma placa, assegure-se de que, durante a execução do ciclo de limpeza automática, os queimadores ou as placas elétricas estão desligados. Para obter os melhores resultados de limpeza, elimine a sujidade maior com uma esponja húmida antes de utilizar a função de limpeza pirolítica. Recomendamos a utilização da função de Limpeza pirolítica apenas se o aparelho estiver muito sujo ou libertar maus odores durante a cozedura.

Rode o botão de seleção para ✕ mostrar "LIMPEZA" no visor.

2:00 1.Pirolítica

Rode o botão de regulação para selecionar o ciclo pretendido e, em seguida, prima √ para confirmar. Após selecionar um ciclo, se desejar, rode o botão de regulação para definir a hora de fim (início diferido) e, em seguida, prima √ para confirmar.

O visor apresentará todas as ações necessárias para obter os melhores resultados de limpeza: Siga as instruções e prima √ quando terminar. Assim que terminar todos os passos, prima ▶, quando necessário, para ativar o ciclo de limpeza.

A porta do mesmo fecha-se automaticamente: é apresentada uma mensagem de aviso no visor, juntamente com uma contagem decrescente que indica estado do ciclo em curso.

Uma vez concluído o ciclo, a porta permanece trancada até que a temperatura no interior do forno tenha baixado para um nível seguro.

. TEMPORIZADOR

Quando o forno é desligado, o visor pode ser utilizado como um temporizador. Para ativar esta função, assegure-se de que o forno está desligado e prima o botão de regulação: O ícone 🔒 irá piscar no visor. Rode o botão de regulação para definir a duração pretendida e, em seguida, prima √ novamente para ativar o temporizador.

00:5 TEMPORIZADOR

Quando o temporizador terminar a contagem decrescente do tempo selecionado, ouvir-se-á um sinal sonoro e esta informação será apresentada no visor.

Lembre-se: O temporizador não ativa quaisquer ciclos de cozedura. Utilize o botão de regulação para alterar o tempo definido no temporizador.

Uma vez ativado o alarme, poderá também selecionar e ativar uma função. Rode o botão seletor para ligar o forno e, em seguida, selecione a função pretendida. Depois de iniciada a função, o temporizador continuará a sua contagem decrescente de forma independente, sem interferir com a função.

Lembre-se: Durante esta fase, não é possível ver o alarme (apenas o ícone Ⓧ estará visível), mas continuará a contagem decrescente em segundo plano. Para voltar ao ecrã do alarme, rode o botão seletor para "0" para parar a função que está atualmente ativa.

. BLOQ. TECLADO

Para bloquear o teclado, prima e mantenha premido ◀ durante, pelo menos, cinco segundos. Para desbloquear, repita o procedimento.

0:30 180°C BLOQ. TEO.LADD

Lembre-se: Esta função também pode ser ativada durante a cozedura. Por motivos de segurança, o forno pode ser desligado a qualquer momento, rodando o botão seletor para "0".

CATEGORIAS DE ALIMENTOS QUANTIDADE SUGERIDA				VIRAR OU MEXER (DO TEMPO DE COZEDURA)	NÍVEL E ACESSÓRIOS
LASANHA	-		0,5 - 3 kg -		2
CARNE	Carne assada	Assado (grau de preparação 0)	0,6 - 2 kg -		3
		Hambúrgueres (grau de preparação 0)	1,5 - 3 cm 3/5		5 4
	Porco assado	Assado	0,6 - 2,5 kg -		3
		Salsichas	1,5 - 4 cm 2/3		5 4
	Frango assado	Inteiro	0,6 - 3 kg -		2
		Filetes & Peito	1 - 5 cm 2/3		5 4
	Kebab -		1 grelha 1/2		5 4
PEIXE	Filetes		0,5 - 3 cm -		3 2
	Filetes cong.		0,5 - 3 cm -		3 2
LEGUMES	Legumes assados	Batatas	0,5 - 1,5 kg -		3
		Legumes recheados	0,1 - 0,5 kg cada -		3
		Legumes assados	0,5 - 1,5 kg -		3
	Legumes gratinados	Batatas	1 tabuleiro -		3
		Tomates	1 tabuleiro -		3
		Pimentos	1 tabuleiro -		3
		Brócolos	1 tabuleiro -		3
		Couve-flor	1 tabuleiro -		3
		Outros	1 tabuleiro -		3
BOLOS E PASTÉIS	Pão-de-ló		0,5 - 1,2 kg -		2
	Pastéis e tartes recheadas	Cookies	0,2 - 0,6 kg -		3
		Massa "choux"	1 tabuleiro -		3
		Torta	0,4 - 1,6kg -		3
		Strudel	0,4 - 1,6kg -		3
		Tarte rec. fruta	0,5 - 2 kg -		2
BOLOS SALGADOS	-		0,8 - 1,2 kg -		2
PÃO	"Rolls"		60 - 150 g cada -		3
	Pão de forma		400 - 600g cada	-	2
	Pão grande		0,7 - 2,0 kg	-	2
	Baguetes		200 - 300g cada	-	3
PIZZA	Fina		redondo - tabuleiro	-	2
	Espessa		redondo - tabuleiro	-	2
	Congelada		1 - 4 fatias -		2
					4 2
					5 3 1
					5 3 2 1
ACESSÓRIOS	Grelha	Tabuleiro de assar ou forma de bolos na grelha	Tabuleiro coletor/tabuleiro para bolos ou tabuleiro para assar na grelha	Tabuleiro coletor / tabuleiro para bolos	Tabuleiro coletor com 500 ml de água

TABELA DE COZEDURA

RECEITA FUNÇÃO		PRÉ-A-QUECIMENTO	TEMPERATURA (°C) DURAÇÃO (MIN.)			TABULEIRO E ACESSÓRIOS
Bolos levedados / Pães de lô		Sim 170 30 - 50				2
		Sim 160 30 - 50				2
		Sim 160 30 - 50				4 1
Bolos recheados(cheesecake, strudel, tarte de maçã)		Sim 160 - 200	30 - 85			3
		Sim 160 - 200	35 - 90			4 1
Cookies		Sim 150 20 - 40				3
		Sim 140 30 - 50				4
		Sim 140	30 - 50			4 1
		Sim 135 40 - 60				5 3 1
Bolos pequenos / queques		Sim 170 20 - 40				3
		Sim 150 30 - 50				4
		Sim 150 30 - 50				4 1
		Sim 150 40 - 60				5 3 1
Massa "choux"		Sim 180 - 200	30 - 40			3
		Sim	180 - 190		35 - 45	4 1
		Sim	180 - 190		35 - 45 *	5 3 1
Merengues		Sim	90		110 - 150	3
		Sim	90		130 - 150	4 1
		Sim	90		140 - 160 *	5 3 1
Pizza / Pão / Focaccia		Sim 190 - 250	15 - 50			2
		Sim 190 - 230	20 - 50			4 1
Pizza (massa fina, massa grossa, focaccia)		Sim 220 - 240	25 - 50 *			5 3 1
Pizza congelada		Sim 250 10 - 15				3
		Sim 250	10 - 20			4 1
		Sim 220 - 240	15 - 30			5 3 1
Tartes salgadas(tarte de legumes, quiche)		Sim	180 - 190		45 - 55	3
		Sim	180 - 190		45 - 60	4 1
		Sim	180 - 190		45 - 70 *	5 3 1
Vols-au-vent / Salgadinhos de massa folhada		Sim 190 - 200	20 - 30			3
		Sim	180 - 190		20 - 40	4 1
		Sim	180 - 190		20 - 40 *	5 3 1

FUNÇÕES Convencional Ar forçado Coz. convecção Grill Turbo Grill Maxi Cooking Cook 4 Ar Forçado Eco

RECEITA FUNÇÃO		PRÉ-A-QUECIMENTO	TEMPERATURA (°C) DURAÇÃO (MIN.)	TABULEIRO E ACESSÓRIOS
Lasanha / Flans / Massa cozida / Cannelloni		Sim 190 - 200 45 - 65		3
Borrego / Vitela / Vaca / Porco 1 kg		Sim 190 - 200 80 - 110		3
Porco assado estaladiço 2 kg		- 170 1 10 - 150		2
Frango / Coelho / Pato 1 kg	—	Sim 200 - 230 50 - 100		3
Peru / ganso 3 kg		Sim 190 - 200 80 - 130		2
Peixe no forno / em papelote (filetes, inteiro)	[WBC4]	Sim 180 - 200 40 - 60		3
Legumes recheados (tomates, curgetes, beringelas)		Sim 180 - 200 50 - 60		2
Pão tostado		- 3 (alto) 3 - 6		5
Filetes / postas de peixe	—	- 2 (médio)	20 - 30 **	4 3
Salsichas / Kebab / Costeletas / Hambúrgueres	[BC56]	- 2 - 3 (médio-alto)	15 - 30 **	5 4
Frango assado 1-1,3 kg		- 2 (médio)	55 - 70 ***	2 1
Perna de borrego / pernis		- 2 (médio)	60 - 90 ***	3
Batatas assadas		- 2 (médio)	35 - 55 ***	3
Gratinado legumes		- 3 (alto)	10 - 25	3
Cookies		Sim 135	50 - 70	5 4 3 1
Tarte		Sim 170	50 - 70	5 3 2 1
Pizzas redondas		Sim 210	40 - 60	5 3 2 1
Refeição completa: Tarte de frutos (nível 5) / lasanha (nível 3) / carne (nível 1)		Sim 190	40 - 120 *	5 3 1
Refeição completa: Tarte de frutas (nível 5) / legumes assados (nível 4) / lasanha (nível 2) / fatias de carne (nível 1)		Sim 190	40 - 120 *	5 4 2 1
Lasanha e Carne		Sim 200	50 - 100 *	4 1
Carne e Batatas		Sim 200	45 - 100 *	4 1
Peixe e legumes	[B46T]	Sim 180 30 - 50 *		4 1
Peças de carne recheadas	—	- 200	80 - 120 *	3
Cortes de carne (coelho, frango, borrego)		- 200	50 - 100 *	3

* Período de tempo estimado: Os alimentos podem ser retirados do forno quando o desejar, dependendo da preferência de cada um.
** Vire o alimento a meio da cozedura.
*** Vire o alimento quando atingir dois terços do tempo de cozedura (se necessário).

COMO EFETUAR A LEITURA DA TABELA DE COZEDURA

A tabela indica a função, os acessórios e o nível mais adequados para utilizar na confecção dos diferentes tipos de alimentos.

Os tempos de cozedura começam a partir do momento em que o alimento é colocado no forno, excluindo o pré-aquecimento (sempre que necessário).

As temperaturas e os tempos de cozedura são aproximados e dependem da quantidade de alimento e do tipo de acessório utilizado.

Comece por utilizar os valores mais baixos recomendados e, se o alimento não ficar bem cozinhado, passe a utilizar os valores mais altos.

Utilize os acessórios fornecidos e, de preferência, formas para bolos e tabuleiros para assar metálicos e de cor escura. Também poderá utilizar recipientes e acessórios em cerâmica ou pirex, mas tenha em conta que os tempos de cozedura serão ligeiramente superiores.

ACESSÓRIOS

Grelha

Tabuleiro de assar ou forma de bolos na grelha

Tabuleiro coletor/tabuleiro para bolos ou tabuleiro para assar na grelha

Tabuleiro coletor / tabuleiro para bolos

Tabuleiro coletor com 500 ml de água

LIMPEZA E MANUTENÇÃO

Assegure-se de que o forno arrefece antes de executar qualquer operação de manutenção ou limpeza.

Não utilize aparelhos de limpeza a vapor.

Não utilize palha de aço, esfregões abrasivos ou produtos de limpeza abrasivos/corrosivos, uma vez que estes podem danificar as superfícies do aparelho.

Use luvas de proteção.

O forno tem de ser desligado da rede elétrica antes da realização de qualquer tipo de trabalho de manutenção.

SUPERFÍCIES EXTERIORES

• Limpe as superfícies com um pano de microfibra húmido.
  Se estiverem muito sujas, acrescente alguns pingos de detergente com pH neutro. Termine a limpeza com um pano seco.
• Não utilize detergentes corrosivos ou abrasivos. Se algum destes produtos entrar, inadvertamente, em contacto com as superfícies do aparelho, limpe imediatamente com um pano de microfibra húmido.

SUPERFÍCIES INTERIORES

- Após cada utilização, deixe que o forno arrefeça e limpe-o, de preferência enquanto estiver morno, para remover eventuais depósitos ou manchas causados por resíduos de alimentos. Para secar qualquer condensação que se tenha formado devido à cozedura de alimentos com elevado teor de água, deixe o forno arrefecer completamente e limpe-o com um pano ou uma esponja.

• Limpe o vidro da porta com um detergente líquido adequado.
• A porta do forno pode ser removida para facilitar a limpeza.

ACESSÓRIOS

Após a utilização, coloque os acessórios numa solução líquida de limpeza, pegando nos mesmos com luvas de forno, caso ainda estejam quentes. Os resíduos de alimentos podem ser retirados com uma esponja ou escova de limpeza.

SUBSTITUIR A LÂMPADA

1. Desligue o forno da corrente elétrica.
2. Desaperte a cobertura da lâmpada, substitua a lâmpada e aperte novamente a cobertura da mesma.
3. Ligue o forno novamente à corrente elétrica.

Lembre-se: Use apenas lâmpadas de halogéneo de 20-40 W/230 \~ V do tipo G9, T300 °C. A lâmpada utilizada no produto foi especificamente concebida para eletrodomésticos e não é adequada para a iluminação geral de divisões da casa (Regulamento CE 244/2009). As lâmpadas estão disponíveis no nosso Serviço Pós-Venda.

Se utilizar lâmpadas de halogéneo, não as manuseie diretamente com as mãos, uma vez que as suas impressões digitais podem provocar danos. Não utilize o forno até que a cobertura da lâmpada tenha sido resposta.

1. Para remover a porta, abra-a totalmente e baixe as linguetas até ficarem na posição de desbloqueio.

1. Feche a porta tanto quanto possível. Segure firmemente a porta com ambas as mãos – não a segure pela pega. Remova, simplesmente, a porta, continuando a fechá-la enquanto a puxa, simultaneamente, para cima, até se libertar do respetivo suporte. Coloque a porta de parte, apoiando-a sobre uma superfície suave.

~15° a b

1. Reponha a porta, deslocando-a na direção do forno e alinhando os ganchos das dobradiças com os respetivos suportes, fixando a parte superior aos suportes.

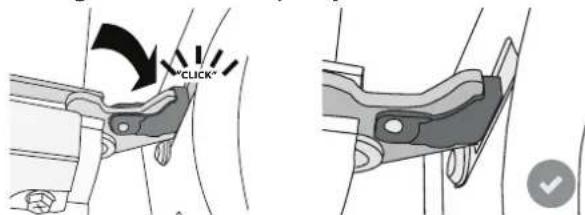

2. Baixe a porta e, em seguida, abra-a totalmente. Baixe as linguetas para a respetiva posição original: Assegure-se de que as baixa totalmente.

Aplique uma pressão suave, para se assegurar de que as linguetas estão na posição correta.

"CLICK"

1. Tente fechar a porta e assegure-se de que está alinhada com o painel de controlo. Se não estiver, repita os procedimentos acima: A porta poderá ficar danificada se não funcionar corretamente.

RESOLUÇÃO DE PROBLEMAS

PROBLEMA CAUSA POSSÍVEL SOLUÇÃO
O forno não está a funcionar.	Corte de energia.Desativação da rede elétrica.	Verifique se existe energia elétrica proveniente da rede e se o forno está ligado à tomada elétrica.Desligue e volte a ligar o forno, para verificar se o problema ficou resolvido.
O visor apresenta a letra "F", seguida de um número ou uma letra.	Falha do forno.	Desligue e volte a ligar o forno, para verificar se o problema ficou resolvido.Tente selecionar a opção "REP. DE FÁBRICA", selecionável a partir das "DEFINIÇÕES".Contacte o seu Serviço Técnico de Pós-Venda mais próximo e indique o número que acompanha a letra "F".
O forno não aquece.	Quando o modo Demo está ligado, todos os comandos estão ativos e os menus disponíveis mas o forno não aquece.A palavra "DEMO" surge no visor a cada 60 segundos.	Aceda a "DEMO" a partir de "DEFINIÇÃO" e selecione "Off" (Desligado).
A luz desliga-se. O modo "ECO" está "On" (Ligado).		Aceda a "ECO" a partir de "DEFINIÇÃO" e selecione "Off" (Desligado).
A porta não abre. Ciclo de limpeza em curso. Aguarde que a função termine e que o forno arrefeça.
Houve uma falha de eletricidade. Regulação da potência incorreta.		Certifique-se de que a sua rede doméstica possui uma potência de, pelo menos, 3 kW. Se não for o caso, reduza a potência para 13 amperes. Aceda à função "POTÊNCIA" a partir das "DEFINIÇÕES" e selecione a opção "BAIXO".

FICHA DE PRODUTO

www A ficha do produto, incluindo os dados energéticos para este aparelho, pode ser transferida a partir do website docs.whirlpool.eu

COMO OBTRO GUIA DE UTILIZAÇÃO E MANUTENÇÃO

www Transfira o Guia de Utilização e Manutenção a partir do nosso website docs.whirlpool.eu (pode utilizar este código QR), especificando o código comercial do produto.

Em alternativa, contacte o nosso Serviço Pós-Venda.

CONTACTAR O NOSSO SERVIÇO PÓS-VENDA

Pode encontrar os nossos contactos no manual de garantia. Ao contactar o nosso Serviço Pós-Venda, indique os códigos fornecidos na placa de identificação do seu produto.

200.0000 17.000.0000 MODEL 3.0000 ERL 8.540M 8.540M 200000000000000 200000000000000 200000000000000 200000000000000 200000000000000 200000000000000 20000000000000 2000 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 BRL
