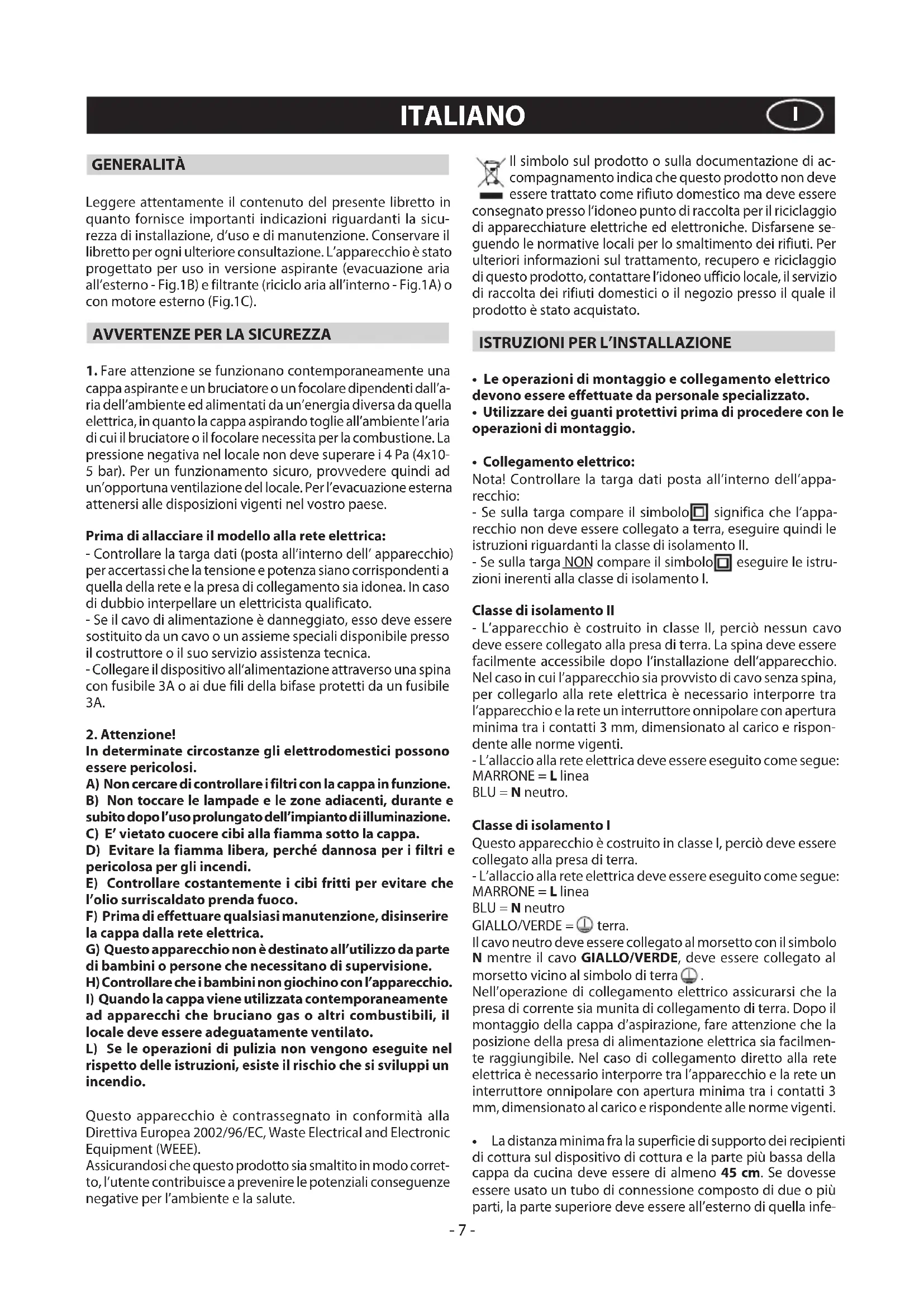

MANUALE UTENTE HCA61531B BEKO

Leggere attendamente il contentuto del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione. Conservare il libretto per agli ulteriore consulazione.L'apparecchio è stato progettato per uso in versione aspirante (evacuzione aria all'esterno - Fig.1B) e filtrante (riccio aria all'interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attentione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per I'evacuatione esterna attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

• Controllare la targa dati (posta all'interno dell'apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sua idonea. In caso di dubbio interpellare un elettricista qualificato.
• Se il cavo di alimentazione è danneggiato,esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.
• Collegare il dispositivo all'alimentazione attraverso una spina con fusabile 3A o ai due fili della bifase protetti da un fusabile 3A.

2. Attenzione!

In determinate circostanze gli elettrodomestici posso sono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante esubito归来l'uso prolongato dell'impianto di illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa.
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi.

E) Controllare costamente i cibi fritti per evitare che I'olio surriscaldato prenda fuoco.
F) Prima di effettuare qualsi asi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo appearecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochino con l'apparecchio.
I) Quando la cappaieneutilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che questo prodotto sia smaltito in modo correttto, l'utente contribuisce a prevenirle potenziali consequences negative per I'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

• Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
• Utilizzare dei guanti protettivi prima di procedere con le operazioni di montaggio.

- Collegamento elettrico:

Nota! Controllare la targa dati posta all'interno dell'apparecchio:

• Se sulla targa compare il symbolo significa che l'apparecchio non deve essere collegato a terra, eseguire quindi le istruzioni riguardanti la classe di isolamento II.
• Se sulla targa NON compare il symbolo seguire le istruzioni inerenti alla classe di isolamento I.

Classe di isolamento II

• L'apparecchio è costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l'installazione dell'apparecchio. Nel caso in cui l'apparecchio sia provvisto di cavoswana spina, per collegarlo alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

-L'allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea

BLU = neutro.

Classe di isolamento I

Questo apparecchio è costruito in classe I, perché deve essere collegato alla presa di terra.

-L'allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea

BLU = N neutrato

GIALLO/VERDE = ① terra.

Il cavo neutro deve essere collegato al morsetto con il symbolo N nelle il cavo GIALLO/VERDE, deve essere collegato al morsetto vicino al symbolo di terra.

Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente si munita di collegamento di terra. Dopo il montaggio della cappa d'aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sa disponibile raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul disposativo di cottura e la parte più Bassa della cappa da cucina deve essere di almeno 45~cm . Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella infe

riore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuire fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtro/i antigrasso (Fig.2.2 - Fig.3.2).

• Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationza aria.

• Si consiglia l'utilizzo di un tubo evacuationa aria con lo stesso diametro della flangia uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed augmentare la rumorosità.

• Se l'apparecchio è fornito con il cupolino M rimuoverlo sqantiandolo come indicato in Fig.2.3 - Fig.3.3.

Prima di procedere con le operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire il filtrto antigrasso tirando la maniglia B come indicato in Fig.2.2 - Fig.3.2. Se si possiede un modello con pannello aspirazione perimetrale, prima di effettuare esta operazione, eseguire le seguenti fasi:

• Aprire il pannello C come individato in Fig.2.1 - Fig.3.1.

• Se si possie de la versione con tre pannelli A sganciarli dai perni di fissaggio tirando verso l'esterno (Fig.3.4) e successivement sfilarli dai perni di sicurezza N (Fig.3.4) posti all'interno della cappa. Per ricollocarli eseguire l'opération inversa. ATTENZIONE! Durante esta operatione di smontaggio e montaggio assicurarsi che la presa al pannello sia ben salda per evitare cadute accidentali.

- Fissaggio a parete:

Tracciare il lato inferiore della cappa sul muro tenendo contro delle misure indicate in Fig.4A e della distanza minima dal piano di cottura (Fig.4B).

• Posizione la dima di fissaggio sulla parete, facendo attentionione che la linea coincida con quella tracciata sul muro in precedenza.
• Segnare ed eseguire i fori di fissaggio (Fig.5).
• Fissare le 2 viti superiori Kswana avvitarle completeness tasselli ad espansione (Fig.5).
• Posizionare l'apparecchio al muro, allinearlo in posizione orizzontale e avvitare le viti K (fig.6A).
• A regolazione avvenuta fissare la cappa definitivamente tramite le 2 viti C (fig.6B).
• Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc).
• Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui delve essere fissata la cappa.

- Installazione per modelli alla camini decorativi: Versione aspirante

-Sganciare l cupolino M ettogliere la griglia E (Fig.7).
- Far passare il cavo di alimentazione sull'asola del cupolino M indicata in Fig.9A.1.
- Prerende il passacavo H e posizionarlo tra il cavo di alimentazione e l'asola (Fig.9A.2).
- Collegare il tubo flessibile L (non fornito) alla cappa (Fig.9B).
-Ripositionare l cupolino M facendo attenzione che siagganci perfettamente ai perni di fissaggio G (Fig.9B).

- Versione filtrante:

-Sganciare l cupolino M e togliere la griglia E (Fig.7).
- Far passare il cavo di alimentazione sull'asola del cupolino M. indica in Fig.8.1.
- Prerende il passacavo H e posizionarlo tra il cavo di alimentazione e l'asola (Fig.8.2).

-Fissare il cupolino M e la griglia E facendo attenzione che si agganci perfettamente ai perni di fissaggio G (Fig.8).

- Optional:

Questo modello di cappa può essere optionali dei camini decorativi da richiedere al Vs rivenditore.

Prima di installare i camini decorativi bisogna rimuovere il cupolino M esvitare le 4 viti Q che bloccano i perni di fissaggio G come indicate in Fig.11.

- Installazione per modelli con camini decorativi: Versione aspirante

Predisporre l'alimentazione elettrica entro l'ingombro del camino decorativo.

Regolare la larghezza della staffa di supporto del camino decorativo superiore (Fig.10.2).

Successivamente fissa alla parete in modo che sua in asse con la vostra cappatramite le viti A e rispettoando la distance individata in Fig.10.1.

Collegare, mediante un tubo flessibile L, la flangia F al foro evacuatione aria (Fig.12A).

Infilare il camino decorativo superiore all'interno del camino decorativo inferiore ed appoggiarli sopra al corpo cappa (Fig.12B).

Sfilare il camino decorativo superiore fino alla staffa e fissarlo tramite le viti B (Fig.10.2).

Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vosto rivenditore i filtri al carbone attivo e seguire le istruzioni di montaggio.

- Versione filtrante:

Attenzione!

I filtri devono essere ordinati presso il vostro rivenditore come accessorio.

• Per trasformare la cappa da versione ASPIRANTE a versione FILTRANTE i filtri al carbone attivo devono essere ordinati presso il vosto rivenditore come accessorio.

Abbiamo disponibili due tipi diversi di Kit, uno con filtri non rigenerabili (Fig.13) e l'altro con i filtri rigenerabili (lavabili) (Fig.14).

Diversamente dagli altri filtri al carbone attivo, quello filtro rigenerabile cui èssere lavato e riutilizzato per circa agli 12-15 volte.

Con un normale uso della cappa, quello filtering delve essere pulito agli 2-3 mesi.

Ilaggio può essere lavato nella lavastoviglie alla massima temperature utilizzato un comune deterrente per lavastoviglie.

Dopo il lavaggio, per riattivare ilhetto rigenerabile è necessario asciugarlo nelorno a 100^ per 15-20 minuti.

Il filtro conserva la sua capacité di assorbimento dell'odore per tre anni, dopo i quali dovrè essere sostituito.

• Se nell'imballo trovate una staffa come quella indicata in Fig.14 occorre svitare le viti più installate all'interno della cappa e INSTALLARE la staffatramite le viti precedentemente tolte.
• Per sostituire i filtria a carbone rigenerabili Y, rimuovere le staffe alla sede, tirandole verso l'esterno (Fig.14).
• Se il vosto prodotto non è fornito di staffa, significica che il filtrato al carbone attivo non è rigenerabile (Fig.13). Questi devono essere applicati al gruppo aspirante posto all'interno della cappa centrandoli adesso e ruotandoli di 90 gradi fino allo scatto d'arresto (Fig.13).

USO E MANUTENZIONE

• Si raccomanda di mettere in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda

di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuatione completa dell'aria viziata.

Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtrro antigrasso e al filtrto al carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetti ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.
• Per prevenire il pericolo di eventuali incendi, al massimo agli 2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie aasse temperature e con clici brevi.
• Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non da diritto a reclamo per l'eventuale loro sostituzione.
• I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente ed ha la funzione di attenuare gli odori sgradevoli generati alla cottura.

• I filtri al carbone attivo non rigenerabili devono essere sostituiti anni 4 mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso.

• I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperature massima di 65^ (il ciclo di lavaggio deve essere completo sono stoviglia). Togliere l'acqua in effesso sono rovinare il filtro, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperature di 100^ massimo. Per mantenere efficente la funzione del filtro al carbone rigenerabileQLa sua operazione deve essere ripetuta agli 2 mesi. Questi devono essere sostituiti al massimo agli 3 anni oppure quando il materassino risulta danneggiato.

• Prima di rimontare i filtri antigrasso e i filtri al carbone attivo rigenerabili è importante che questi siano asciugati bene.

• Pulire frequentlymente la cappa, sia internamente che esternamente, usando un panno inumidito con alcohol denaturato o detersivi liquidi neutri non abrasivi.
• L'impiano di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade.
• Se l'apparecchio è dotato della luce ambientequesta può essere utilizzata per l'uso prolongato di illuminazione generale dell'ambiente.

• Attenzione: l'inosservanza delle avventenze di pulizia della cappa e della sostuzione e pulizia dei filtri compra rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite.

• Sostituzione delle lampade alogene (Fig.15.1):

Per sostuire le lampade alogene Btogliere il vetrino C facendo leva sulle apposite fissure.

Sostituire con lampade dello stesso tipo.

Attenzione: non toccare la lampadina a mani nude.

• Sostituzione delle lampade LED (Fig. 15.2):

Se la versione dell'apparecchio è con lampade LED per la sostituzione è necessario l'intervento di un technician specializzato.

• Comandi luminosi (Fig.16) la simbologia è di seguito riportata:

A = tasting ILLUMINAZIONE

B = taste OFF

C = tasto PRIMA VELOCITA

D= tasto SECONDA VELOCITA

E = tasto TERZA VELOCITA

F = tasting TIMER ARRESTO AUTOMATICO 15 minuti (*)

Se il vosto appearecchio è provvisto della funzione velocità INTENSIVA, partendo alla TERZA velocità e tenendo premuto per 2 secondi circa il tasto E esta verrà attivata per 10 minuti dopo di che ritorrera alla velocità precedentamente impostata. Quando la funzione è attiva il LED lampeggia.

Per interromperla prima dei 10 minuti premere di nuovo il tasto E.

Per alcuni modelli è possibile attivare la funzioneanche con la prima e seconda velocità.

Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione "clean air". Questa funzione fa accendere il motore per 10 minuti ogni ora alla prima velocità. Appena attenuata la funzione, il motore parte alla 1^ velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporaneamente il tasto F e il tasto C. Trascorso quello tempo il motore si spegne ed il led del tasto F rimane acceso di luce fissa sono a quando除外 alti 50 minuti riparte il motore alla prima velocità e i led Fe C ricominciano a lampeggiare per 10 minuti e sono via. Premendo qualsiasi tasto ad esclusione delle luci la cappa torna al suo funzionamento normale immediatamente (es. se premo il tasto D si disattiva la funzione "clean air" e il motore va subito alla 2^ velocità; premendo il tasto B la funzione si disattiva).

(*) La funzione "TIMER ARRESTO AUTOMATICO" ritarda l'arresto della cappa, che continuera a funzionare alla velocità d'esercizio in corso al momento dell'accensione di但这a funzione, di 15 minuti.

• Saturazione filtri Antigrasso/Carbone attivo:

• Quando il tasto A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati.

• Quando il tasto A lampeggia con una frequenza di 0,5 sec. i filtri al carbone attivo devono essere sostituiti o lavati a seconda del tipo di filtro.

Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare.

Comandi (Fig.17):

Tasto A = accende/spegne le luci.

Tasto B = accende/spagne la cappa. L'apparecchio si accende alla 1^ velocità. Se la cappa è accesa premere il tasto per 2 sec. per spegnere. Se la cappa si trova alla 1^ velocità non è necessario tenere premuto il tasto per spegnere. Diminuisce la velocità del motore.

Display C = indica la velocità del motore selezionata e l'attività del timer.

Tasto D = accende la cappa. Aumenta la velocità del motore. Premendo il tasto alla 3^ velocità si inserisce la funzione intensiva per 10' , poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante但这a funzione il display lampeggia.

Tasto E = Il Timer temporizza le funzioni, al momento dell'attivazione, per 15 minuti dopo di che queste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display deve lampeggiare il punto decimale. Se è in funzione la velocità intensiva il Timer non si può attivare.

Premendo il tasting e per 2 secondi, quando l'apparecchio è spento, si attiva la funzione "clean air". Questa accende il

motore per 10 minuti agli ora alla prima velocità. Durante il funzionamento il display deve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso quello tempo il motore si spegne e il display deve visualizzare la lettera "C" fissa fino a quando dopo altri 50 minuti il motore riparte per altri 10 minuti eosi via.Per ritornare al funzionamento normale premere qualsiasi tastingo tranne quello delle luci.Per disattivare la funzione premere il tasting E.

- Saturazione filtri Antigrasso/Carbone attivo:

• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati.

• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera A (es.1 e A) i filtri al carbone attivo devono essere sostituiti o lavati a seconde del tipo di fatto.

Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. sono a che termina di lampeggiare la segnalazione F o A del display C.

Comandi meccanici (Fig.18) la simbologia è di seguito riportata:

A = tasting ILLUMINAZIONE

B = taste OFF

C = tasting PRIMA VELOCITÀ

D = tasting SECONDA VELOCITA

E = tasto TERZA VELOCITA.

Comandi meccanici (Fig.19) la symbologia è di seguito riportata:

A = tasto LUCE/ON-OFF

Se la cappa viene spenta in prima,seconda o terza velocità, nel momento in cui viene riaccesa,questa riparte con la stessa velocità di esercizio impostata al momento dello spegnimento.

Comandi (Fig.20):

A = Tasto Luci Accende/spegne le luci.

B = Tasto ON/OFF Accende/spegne la cappa.

L'apparecchio si accende alla 1^ velocità.

Per spagnere la cappa premere il tasto B.

C = Display Indica la velocità del motore selezionata e l'attività del timer.

D = Tasto Aumenta e diminuisce la velocità del motore con un'andamento ciclico, 1^ - 2^ - 3^ ... 1^ - 2^ - 3^ velocità.

Premendo il tasting per 3 secondi si insertisce la funzione INTEN-SIVA per la durata di 6 minuti, sul display C inizia a lampeggiare il numero 4.

Al terme dei minuti il motore tornera a funzionare alla velocità precedentente impostata.

Per disattivare la velocità intensiva, prima del tempo preimpostato, premere il tasto B e la cappa si spegne, ma non le lui se accese.

E = Tasto timer Con qualsiasi velocità insertita (escluda la vel. Intensiva) premendo il tasto si attiva la funzione timer per 15 min. Al termine del conteggio la cappa si spegne (motore ed eventuali luci accese).

Per disattivare la funzione Timer, prima del tempo preimpostato, premere il tasto B e la cappa si spelgne, oppure premendo nuovamente il tasto timer disattivo la funzione ma la cappa continua a funzionare.

- Saturazione filtri Antigrasso/Carbone attivo:

-Dopo 30 h di funzionamento a cappa ingressa sul display C

inizia a lampeggiare la lettera F ciò significiva che si devono lavare i filtri antigrasso.

Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica, a cappa spenta premere il tasto B e D per 5 sec. fino a quando sul display C rimane per 2 sec. fissa la lettera F.

-Dopo 120 h di funzionamento a cappa accesa sul display C inizia a lampeggiare la lettera C ciò significica che si devono lavare o sostuire i filtri carbone.

Una volta ricollocato il filtrolo pulito bisogna fare il doppio reset per cui a cappa spenta premere il tasto B e D per 5 sec. fino a quando sul display C rimane per 2 sec. fissa la lettera F.

Ripetere e premere il tasting B e D per 5 sec. fino a quando sul display C rimane per 2 sec. fissa la lettera C.

Comandi (Fig.21):

A = Tasto ON/OFF

Accende/spegne la cappa.

Premendo il tasto A il led lampeggia per 2 sec. poi rimane fisso e l'apparecchio parte alla 1^ velocità.

Per spegnere la cappa premere di nuovo il tasto A il led lampeggia per 2 sec. poi si spegne.

B = Tasto PRIMA VELOCITA

C = Tasto SECONDA VELOCITA/Funzione TIMER

• Con il tasting C si attivaanche la funzione TIMER.

• Il tasto lampeggia per tutte la durata del TIMER.

• Con qualsiasi velocità insertita (esclusa la vel. Intensiva dove prevista) premendo il tasto C per circa 3 secondi si attiva la funzione TIMER per 15 min. Al termine del conteggio la cappa si spegne (motore ed eventuali luci accese).

• Per disattivare la funzione Timer, prima del tempo preimpostato, premere qualiasi tasting ad eccezione del tasto F ON/OFF Luci.

D = Tasto TERZA VELOCITA/ Funzione VELOCITA'INTENSIVA

• Con il tasting D si attivaanche la funzione VELOCITA' INTENSIVA.

• Il tasto lampeggia per tutte la durata della funzione VELOCITA' INTENSIVA.

• Premendo il tasto per 3 secondi si inserisce la funzione INTENSIVA per la durata di 6 minuti.

• Al terme dei minuti il motore tornera a funzionare alla velocità precedentente impostata.

Per disattivare la velocità intensiva, prima del tempo preimpostato, premere qualiasi tasto ad eccezione del tasto F ON/OFF Luci.

Attenzione! Alcuni modelli lavorano fino alla 3^ vel., per cui la funzione intensiva non è prevista.

E=Tasto ON/OFF LUCI

- Saturazione filtri Antigrasso/Carbone attivo:

• Quando a cappa accesa i LED relativi ai tasti A e B lampeggiano i filtri antigrasso devono essere lavati.
  Una volta ricollocato ilhetto pulito bisogna resettare la memoria elettronica, a cappa spenta premere il tasto A per 5 sec., il reset viene confirmato da un lampeggio dei LED A e B.
• Quando a cappa accesa i LED relativi ai tasti C e E lampeggiano i filtricarbone

devono essere lavati.

Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica, a cappa spenta premere il tasto A per 5 sec., il reset viene confirmato da un lampeggio dei LED C e E.

SI DECLINA OGNI RESPONSABILITA' PER EVENTUALDANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.

ALLGEMEINES

C = tasta A DOUA VITEZÄ

D = tasta A TREIA VITEZA.

B = Tasta ON/OFF Pornire/oprire hotă.

Aparatul porneste la viteza 1.

Pentru a opri hota apasati tasta B.

Pornire/oprine hota.

Apasa ti tasta A; ledul ilumineaza intermitent tamp de 2 sec. apoi ramane fix, iar aparatul porneste la viteza 1.

Pentru a opri hota apasati din nou tasta A; ledul illumineazai intermittent temp de 2 sec. apoi se stinge.

B = Tasta VITEZA INTAI

C = Tasta VITEZA A DOUA/Funcgia TIMER

HaKHMnHa KONKy Ha 3 cekyHdbI, noKIOuayetcN HTEHCNB-HA yHKUHa 6 MmHT, Ha dncnnee C inizia a lampegiare il numero 4.

IIO 3aBepeHnIO BpeMeHN IbnuRaTeNb Bo3BpaUaeTcH HnpEbnDyUO yCTaHOBHeHHyO CKOPoCTb.

ДлгоТКИLOЧЕНЯ ИNTHECNBHOI CKOPOCTNпелдВа-pnteьну ctaHOBJIeHHbIM BpeMeHem, HaxaTb KhoNky B n BblTAKKa BblKIIIOUaEcra, HO He NOIDCBeTKa, ecn BKlIOUeHa.

E=KhONka TaImepe CIO60n NOkHIOeHHoC KOpocTbIO (3a NCKIOUeHNEM HHTECNBHO CKOPOCTu) HAKIMAR Ha KHONKY NOkKIOUaeTcFyHKUra Taimepa Ha 15 MIn. No 3abePseHmOTcTe Ta BbITAAKKa BbIKIOUaeTcA (DBrTaJIb N BKIOUeHHa NOCDBeTKa).

ДлготКлIOуЕняФункUиТаМepa,пeрдЗаданьIMВpeMeHemHaKaTbKHOJIpyBИБыTЯЖkaBbIYKIIQUHTcN，ИИнHaKaTbNOBTOPHOHaKHOJPyTaMepa，ФункUиOTKIOuHTcN，HO BbITAAKa6yETnpOdoNkAtpa6Oty.

- 3arpnaHeHne XnpoynabNbaOuixΦnIbTpOB/ΦnIbTpOB Ha aKTINBnPOBaHHOM yrIe

-Notcne 30 yacob pa6oTb C BKJIOUeHHO BbITXKOH Ha nCnnee CHaHET MNaTb 6yKBa F 3TO 06O3Haayet, YTO Heo6xoDIMO pPOMbTIb XInpooynaBnBaIoue OuTpbl.

Iocne toro, kac yctahOBnEn Ha MeCTbHmNtbp, He06xoJIMO c6pocntb 3NeKtpOHHyIO nAmrTb B u D ha 5 cek. Noka HdnCnnee C Ha 2 cek. octaHeTc8 6yKBAF.

-10cne 120 yacob pa60Tb C BKNIOUeHHO BByTAKKoH Na HnCnnnee CHaHET MNaTb 6yKBa C 3TO 06O3Haayet, YTO Heo6xoDIMO npOMbITb NIN 3aMeHHTb FNbTpbl cA KTNBupOBaHHbIMyrIeM.

IocneTORO,KaKcTaHOBHeHHaMeToYnCTbHnJIbTp,Heo6xoDIMO BbIOJHHTb DBOHOrC6pOC,KoTgBa BbITJxKa BbIKJIOyeHa，HaxaTb KHONKIN BnD Ha 5 cek.NOKa Ha nncnlee C Ha 2 cek. octaHETc8yKbaF.

IOBTOPTb HnKaTaB KHOKky BuD Ha 5 cek. Noka Ha DnCnnee C OCTaHETcRa Ha 2 cek.6yKBa C.

- UcTpoiCTBa ynpaBLeHnra (pnc.21) :

A KHONKa ON/OFF (BKN/ BbIKI)
